MODE D'EMPLOI PRIMO 2 TH FULL THOMSON
Préparation et assemblage de la porte du meuble (non fournie) 10
Réglage de la tension du ressort de la porte 11
Raccordement à l'alimentation en eau. 13
Application de la bande de condensation 14
Mise à niveau 14
FONCTIONNEMENT 14
Recommandations et mises en garde générales 15
Chargement des paniers. 15
Utilisation de l'adoucisseur d'eau 19
Utilisation du liquide de rinçage et distributeur de détergent 21
Programmes de lavage 23
Démarrage du lave-vaisseau 24
NETTOYAGE ET ENTRETIEN 26
Nettoyage du dispositif de filtrage 26
Nettoyage de la porte 26
Nettoyage des bras d'aspersion 27
Précautions contre le gel 27
GUIDE DE DÉPANNAGE 27
Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
- des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
- des fermes;
- l'utilisation par les clients des hôtels, motels et autres environnementés à caractère résidentiel;
- des environnements du type chambres d'hôtes.

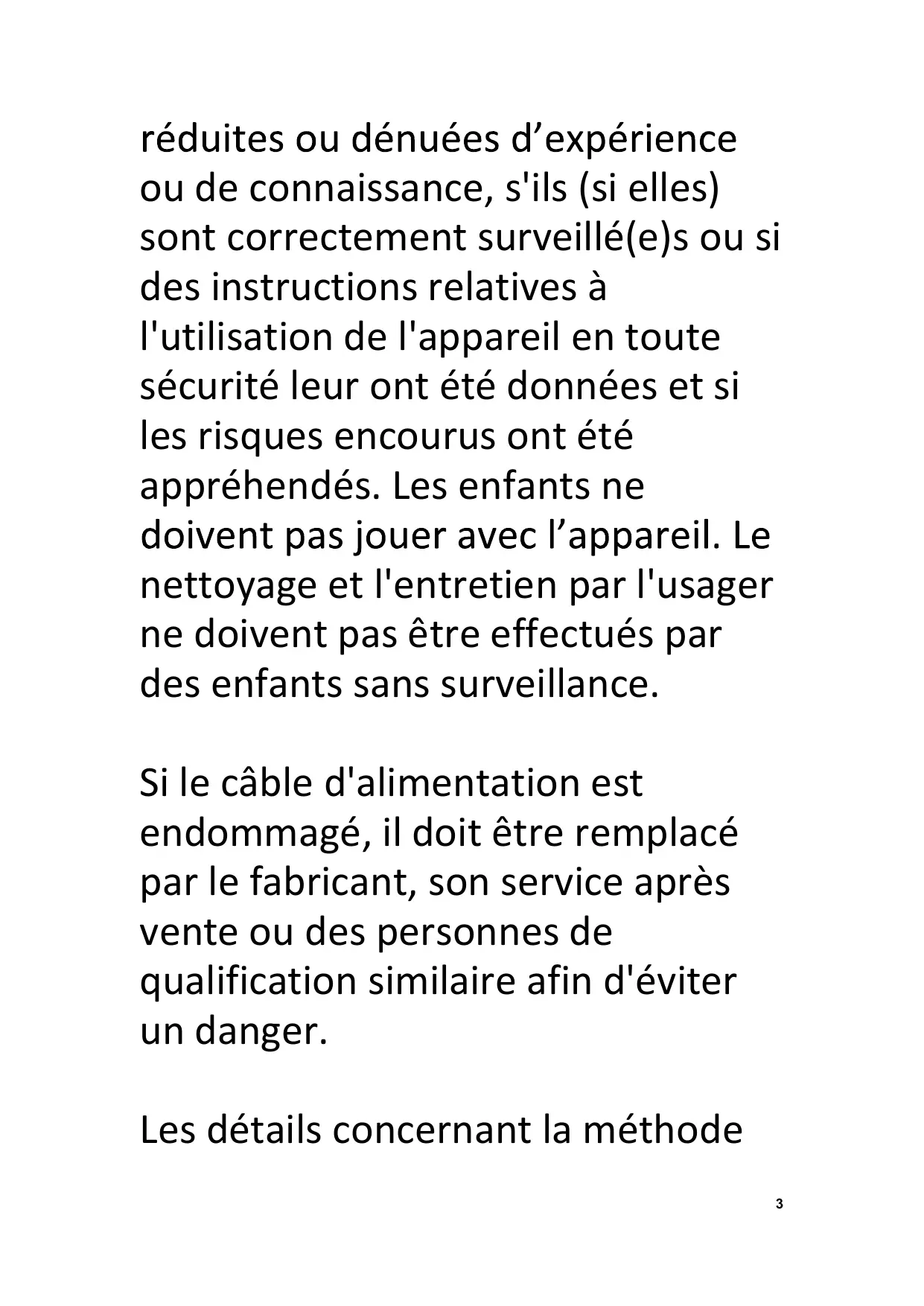

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales
réduites ou dénuées d'expérience ou de connaissance, s’ils (si elles) sont correctement surveillés (e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Les détails concernant la méthode
et la fréquence du nettoyage sont définis en page 26 et 27 dans la section de “NETTOYAGE ET ENTRETIEN”.
Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basclement.
MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés. Les informations sur la façon de
charger le lave-vaisselle sont définies en pages 15 et 19 dans la section "CHARGEMENT DES PANIERS".
La pression minimale admissible pour l'arrivée d'eau est de 0.04 MPa.
La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.
La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil. Le nombre maximal de couverts à laver par ce lave-vaisselle est de 14 couverts.
En ce qui concerne les informations détaillées sur la méthode de fixation et les dimensions nécessaires, référez-vous à la section "INSTALLATION".
Nos emballages
produits peuvent faire l'objet d'une consigne de tri,
pour en savoir plus :
www.quefaredemesdechets.fr
Instructions importantes de sécurité
- Le lave-vaisselle ne doit être utilisé que pour le lavage de la vaisselle et des ustensiles de cuisine.
- Ne déconnectez jamais l'appareil du réseau électrique en tirant sur le câble d'alimentation, saisissez toujours la prise.
- Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou que vous avez les mains ou les pieds mouillés.
- N'ouvrez pas la porte durant un cycle de lavage car de la vapeur et de l'eau chaude pourraient être éjectées du lave-vaisse.
- Si vous souhaitez vous débarrasser d'un appareil en fin de vie comportant une serrure / un loquet sur la porte, veillez à ce que celui-ci soit désactivé afin d'éviter que des enfants ne se retrouvent enfermés à l'intérieur en jouant.
- Ne laissez pas les enfants grimper sur la porte du lave-vaiselle et ne mettez aucun objet lourd sur la porte lorsqu'elle est ouverte; cela risquerait de déséquilibrer l'appareil.

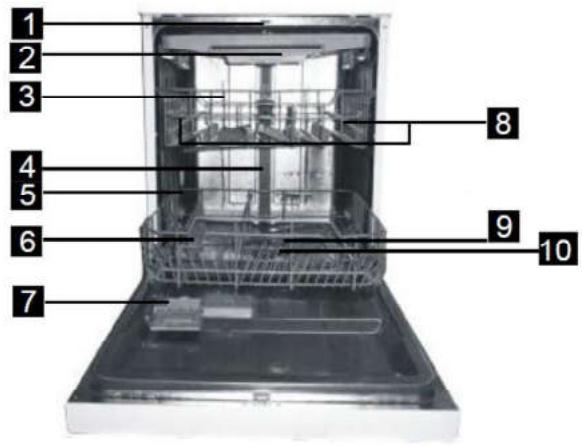

Vue avant (intérieur)
Vue arrrière
- Bras d'aspersion supérieur
- Étagère à couverts
- Panier supérieur
- Tuyau interne
- Panier inférieur
- Réservoir de sel
- Distributeur de détergent et de
liquide dérincage
- Étagère porte-tasses
- Bras d'aspersion inférieur
- Dispositif de filtrage
- Valve d'arrivée d'eau
- Tuyau de vidange

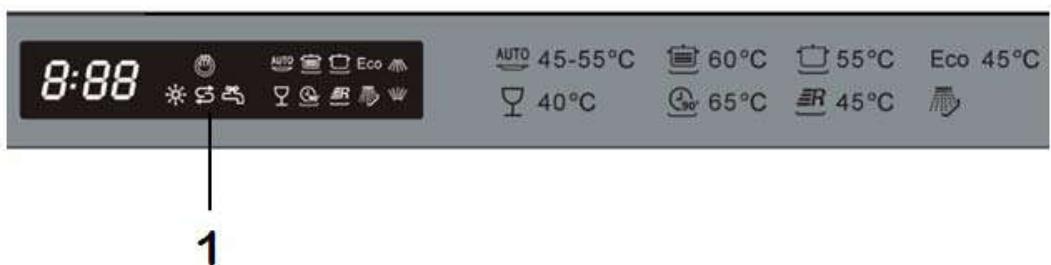

1. Affichage
- Affiche la durée du programme de lavage et les indicateurs lumineux :
Auto
Intensif
Normal
Eco
Verres
90 min
Express
Rinçae
- Affiche la durée avant le départ différé, la durée de l'eau et les codes d'erreur.
- Affiche les indicateurs lumineux de statuts
Alerte d'arrivée d'eau
Remplissage du liquide de remplissage
Remplissage du compartiment de sel
- Affiche les indicateurs lumineux des deux bras d'aspersion :
Désigne le programme de lavage du panier supérieur ( ) ou inférieur ( ).
- Affiche l'indicateur lumineux du séchage supplémentaire

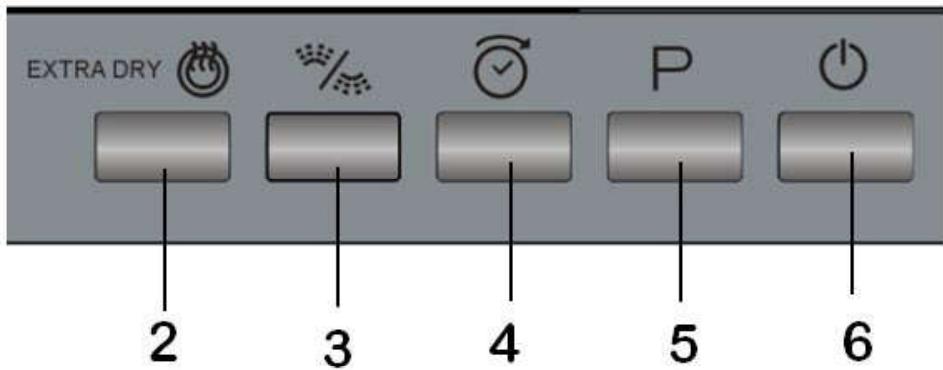

Boutons sur le côté droit du panneau de contrôle
- Séchage supplémentaire
- Double aspersion
- Cette fonction vous permet de selectionner l'aspersion au niveau du panier supérieur ( ) ou inférieur ( ) pour le programme de lavage.
- Départ différé
- P: Programme de lavage
- Alimentation
Avant d'installer votre lave-vaisselle
Avant de brancher le lave-vaisselle à l'alimentation, vérifie que la tension indiquée sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre domicile.
Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de l'appareil sans mise à la terre.
AVERTISSEMENT : Coupez l'alimentation électrique avant de procéder à l'installation du lave-vaiselle.
Instructions d'installation
Ce lave-vaisse peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'alimentation et de sortie d'eau.
Pour des raisons de sécurité, n'utilisez pas de rallonge avec cet appareil.

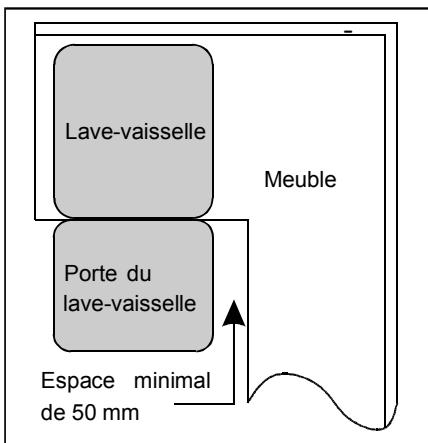

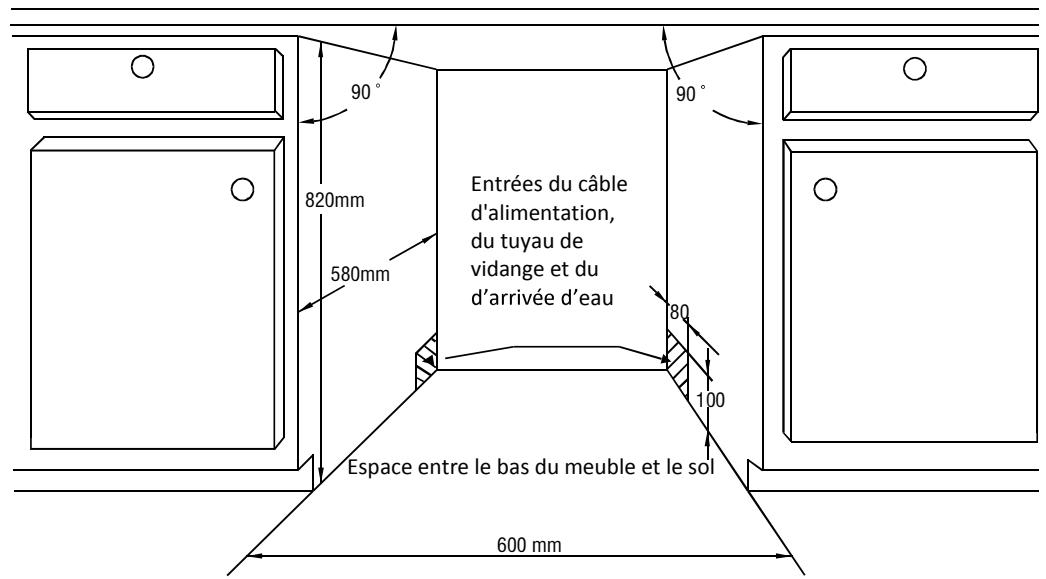

Conditions requises pour l'encastrement de l'appareil
Il doit y avoir un écart d'au moins 50 mm entre le côté de la porte du lave-vaisselle et
le mur ou le meuble à proximité.

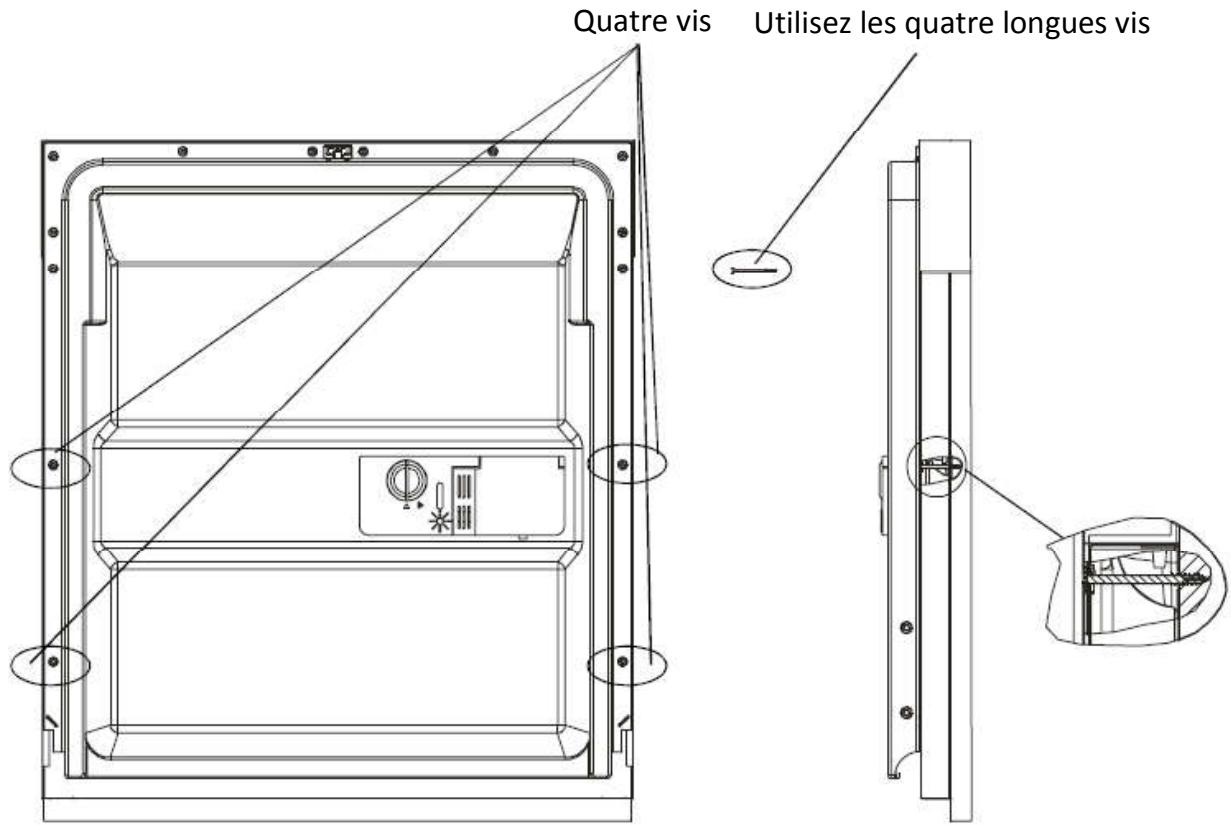

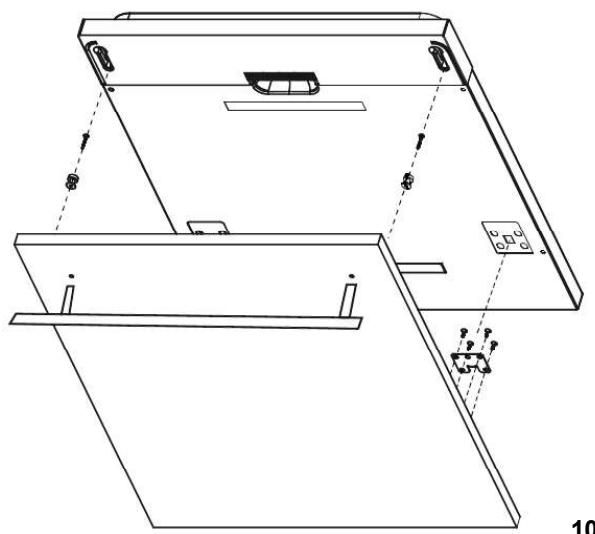

Préparation et assemblage de la porte du meuble (non fournie)
(Unités: mm)
- Utilisez le schéma d'installation ci-dessus pour marquer les trous puis percer les trous dans la porte du meuble.
- Fixez la porte décorative sur la porte du lave-vaisselle avec les vis, boulons et supports fournis.
- Retirez les quatre vis de l'intérieur de la porte du lave-vaisselle et fixez la porte du meuble à la porte du lave-vaisselle en insérant les quatre longues vis puis en les serrant.

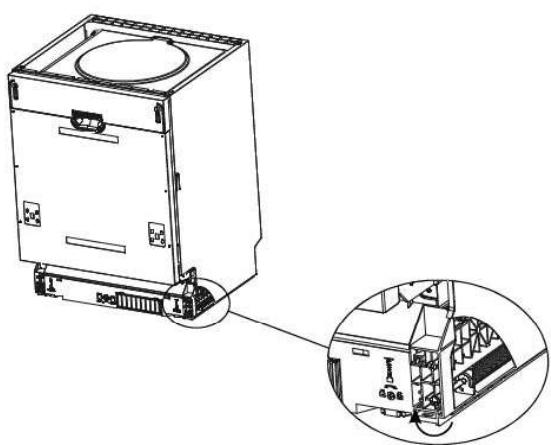

Réglage de la tension des ressorts de la porte
La porte du lave-vaisselle est fixée à des ressorts. Ils sont réglés à l'usine pour garantir qu'ils soient correctement tendus, afin que la porte puisse être ouverte et fermée en douceur.
- Une fois que la porte du lave-vaisselle a été fixée, vous devrez régler la tension des ressorts de la porte.
- Utilisez une clé Allen (non fournie) pour faire pivoter la vis de réglage ou serrer ou desserrer le câble d'acier.
- La tension des ressorts est correcte lorsque :
a) La porte reste à l'horizontal lorsqu'elle est complètement ouverte. b) Vous êtes en mesure de fermer facilement la porte.
AVERTISSEMENT : Un mauvais réglage des ressorts de la porte risque d'endommager l'appareil.
Raccordement à l'alimentation en eau
Tuyau d'arrivée d'eau (alimentation en eau froide)
Le tuyau d'arrivée d'eau de la machine se termine par un
connecteur femelle de 3/4". La canalisation doit donc comporter un connecteur mâle similaire ainsi qu'un robinet d'arrêt à proximité.
Vissez le connecteur cru du tuyau d'arrivée au robinet et serrez
fermement ; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.
Pression d'eau
Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1 MPa. L'arrivée d'eau se contrôle au moyen d'un "interrupteur de pression". Ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaiselle mettra plus de temps à se remplir et pourra ne pas fonctionner.
AVERTISSEMENT: Refermez le robinet après usage.

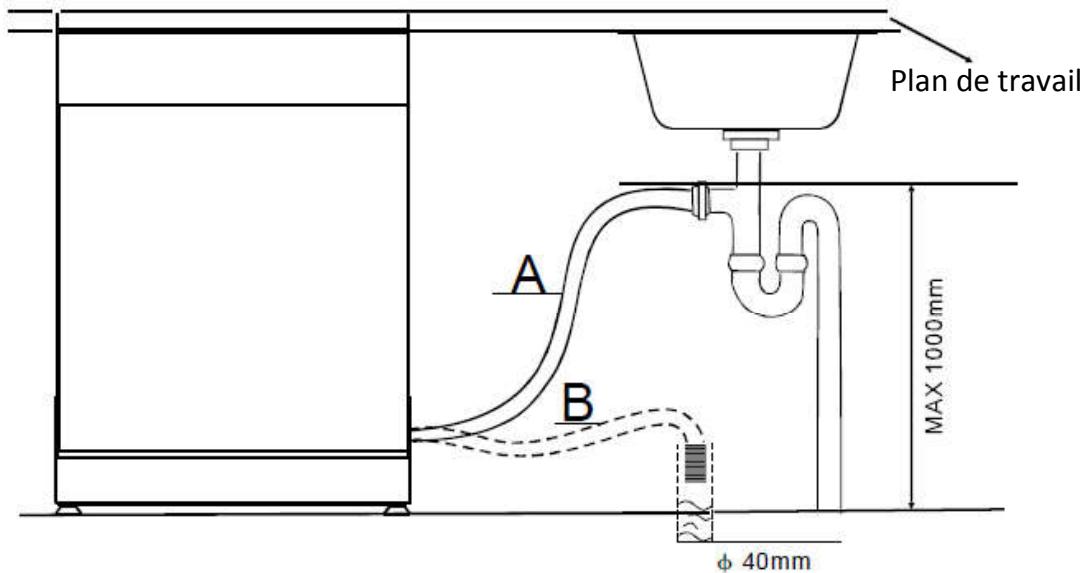

Raccordement à l'évacuation d'eau
Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.
L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 1000 mm au-dessus de la base du lave-vaisselle. L'extrémité du tuyau ne doit pas être plongée dans l'eau pour éviter tout risque de reflux. Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.
Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords de tuyaux. Resserrez les raccords si nécessaire.
Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualifié.

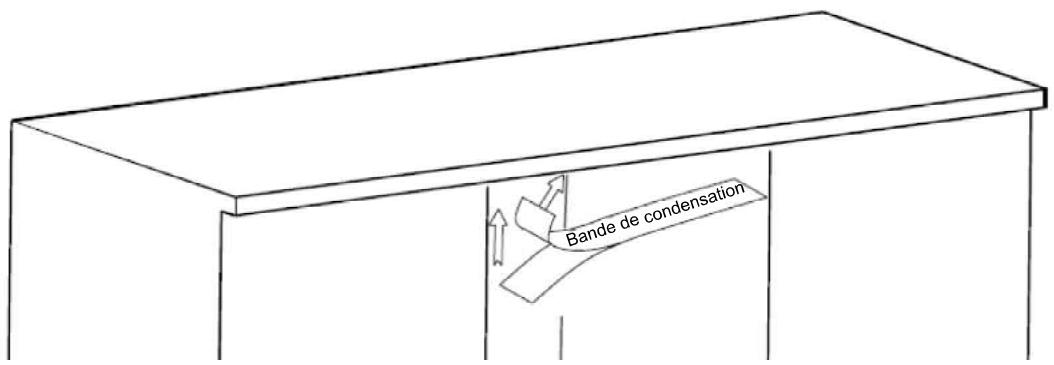

Application de la bande de condensation
La bande de condensation doit être montée sur la face inférieure du plan de travail pour le protéger contre la pénétration de l'humidité.
- Assurez-vous que le dessous du plan de travail est propre.
- Enlevez le papier de protection de la bande.
- Collez la bande de condensation sous le plan de travail.
Mise à niveau
Placez le lave-vaisselle sur une surface plane et stable.
Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, réglez les pieds sous la base de l'appareil pour corriger sa position.
Fonctionnement
Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les bras d'aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans les bras d'aspersion.
L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).
Remarque:
Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le fond sous la grille amovible du filtre.
Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine).
Recommandations et mises en garde générales
Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et comment.
Avant d'insérer la vaisselle dans les paniers, vous devez:
- Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le contrôle ou d'abîmer le faisceau.
- Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mettre au lave-vaisselle.
Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la déposer dans la machine.
Avertissements:
- Faites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se renverser ou de générer la rotation des bras d'aspersion au cours du cycle.
- Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
- N'empilez pas les articles à laver les uns sur les autres.
- Évitez de placer les verres trop près les uns des autres : ils risqueraient de se heurter et de se casser.
- Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
- Vérifiez que tous les articles à laver peuvent passer au lave-vaisselle.
Articles ne pouvant pas aller au lave-vaisselle:
- Plats, pots ou récipients en bois
- Objets d'artisanat
- Plats en plastique (sauf indication contraire)
- Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
- Plats en aluminium
- Argenterie
- Verre et cristal
- Articles portant des décorations
Chargement des paniers supérieur et inférieur
Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits plats et les plats peu profonds.
Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les
assiettes, les saladiers, etc.
Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.
La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.
Panier supérieur
Panier inférieur
Tasses Soucoupes
Verres
Ramequin
Grand bol
Saladier
Assiettes à dessert
Grandes assiettes
Assiettes creuses
Plat ovale

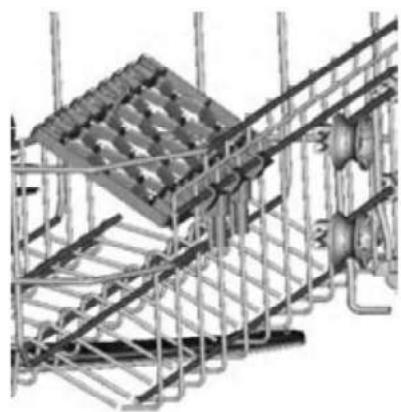

Le panier supérieur est équipé de deux étagères porte-tasses.
Pour les charges réduites, les étagères porte-tasses supplémentaires peuvent être repliées si nécessaire, comme illustré ci-dessous.

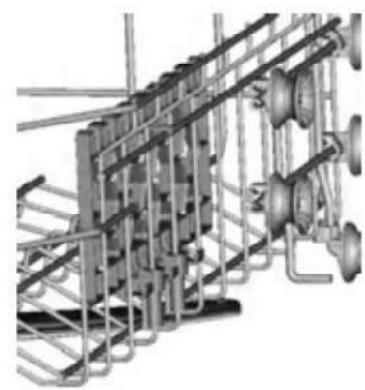

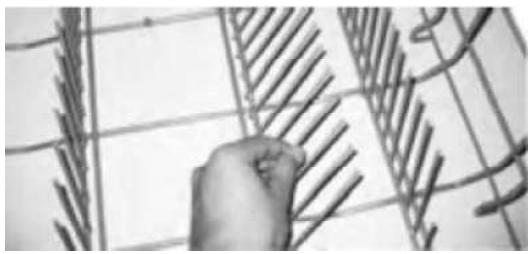

Les supports d'assiettes peuvent être mis à l'horizontal afin de gagner de la place dans le panier inférieur, lorsque vous devez laver un plat très volumineux, par exemple.

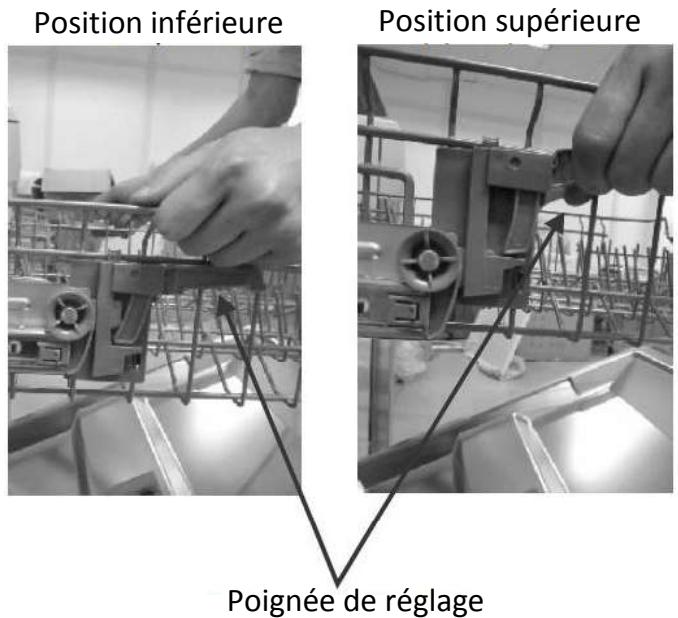

Réglage du panier supérieur
La hauteur du panier supérieur peut être réglée de façon à faire de la place pour des ustensiles encombrants à la fois pour le panier supérieur et inférieur. La hauteur du panier supérieur peut être réglée en bougeant la poignée de chaque côté du panier, comme illustré ci-dessous:

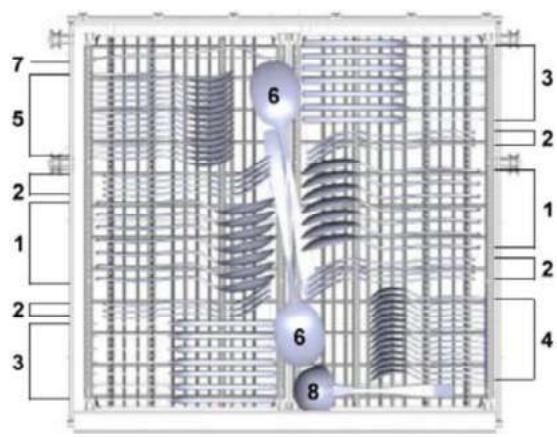

Chargement de l'étagère à couverts
Disposez les couverts sur l'étagère.
Assurez-vous que le bras d'aspersion supérieur ne soit pas bloqué par des objets.
Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.
1. Cuillères à soupe 2. Fourchettes 3. Couteaux 4. Petites cuillères 5. Cuillères à dessert 6. Cuillères de service 7. Fourchettes de service 8. Louches

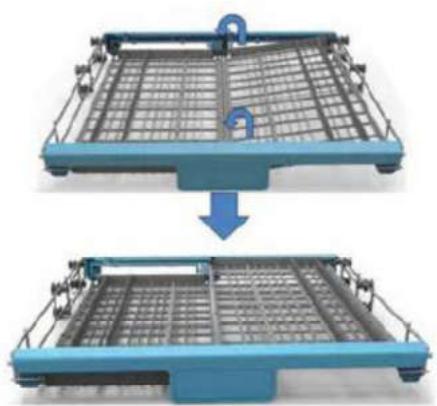

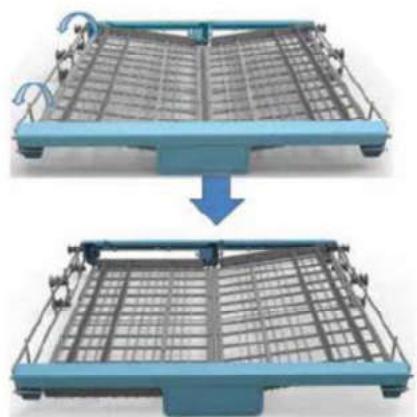

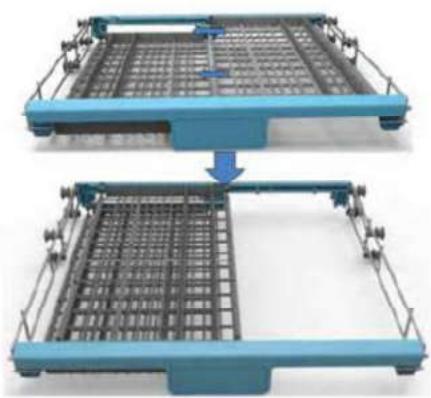

L'étagère à couverts peut être positionnée de 5 manières différentes :
Les parties gauche et droite sont inclinées.
La partie gauche est à plat alors que la partie droite est inclinée.
Les parties gauche et droite sont à plat.
Déplacez la partie droite au-dessus de la partie gauche.

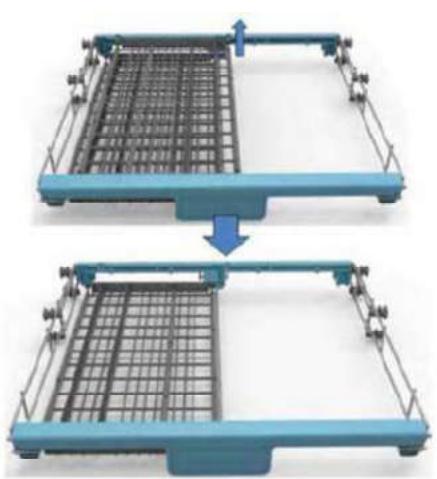

La partie droite du panier est enlevée.
Utilisation de l'adoucisseur d'eau
La durée de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.
Attention:
Utilisez uniquement du sel spécialément conçu pour lave-vaisselle! - N'utilisez pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement. - Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excess de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir crée un risque de corrosion. - Si vous prévoyez d'utiliser des pastilles pour lave-vaisselle pour vos besoin de lavage, il ne sera pas nécessaire d'utiliser de sel ou d'agent de rinçage mais veuillez notez que l'indicateur de remplissage du compartiment de sel restera allumé sur le panneau de contrôle. Ceci est normal et n'affectera pas la performance de votre lave-vaisselle.
Réglage de la consommation de sel
- Ouvrez la porte et mettez le lave-vaisselle en marche.
- Accédez au statut de réglage de la consommation de sel en appuyant sur P jusqu'à ce que la valeur "H3" (réglage d'usine) clignote sur l'écran.
- Alors que la valeur clignote, appuyez plusieurs fois sur P pour sélectionner le réglage de H1 à H6 ajusté à la durée de l'eau.
- Appuyez sur pour confirmer le réglage.
| DURETE DE L'EAU | Affichage | Consommation de sel (grammes/cycle) |
| °dH | °fH | °Clarke | mmol/l |
| 0~5 | 0~9 | 0~6 | 0~0,94 | H1 | 0 |
| 6~11 | 10~20 | 7~14 | 1,0~2,0 | H2 | 9 |
| 12~17 | 21~30 | 15~21 | 2,1~3,0 | H3 | 12 |
| 18~22 | 31~40 | 22~28 | 3,1~4,0 | H4 | 20 |
| 23~34 | 41~60 | 29~42 | 4,1~6,0 | H5 | 30 |
| 35~55 | 61~98 | 43~69 | 6,1~9,8 | H6 | 60 |
Remarque :
1°dH = 1,25°Clarke = 1,78°fH = 0,178mmol/l
°dH: Degré allemand
°fH : Degré français
°Clarke: Degree Britannique

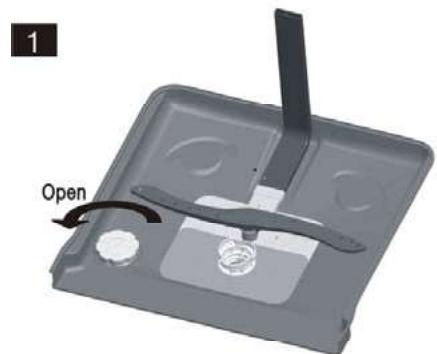

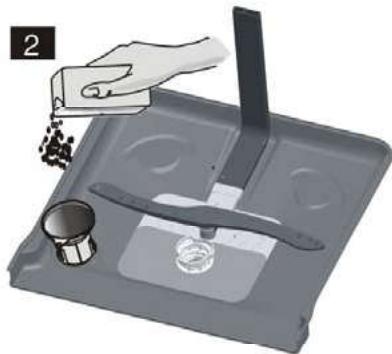

Remplissage du réservoir de sel
1 Dévissez le bouchon du réservoir de Sel en le tournant dans le sens contraire des aiguilles d'une montre. 2 Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5 kg de sel dans le réservoir.
Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.
REMARQUE: Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel s'allume. Il se peut que la lumière reste allumée un certain temps alors que le réservoir de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissolve.
Utilisation des distributeurs de liquide de rinçage et de détergent
Le liquide de rinceage aide la vaisselle à secher plus vite et permet d'éviter la formation de tartre et de taches. Il se déverse automatiquement dans l'eau lors du cycle de rinceage final.
Les distributeurs de détergent et de liquide de rincege sont situés du côté intérieur de la porte : le distributeur de détergent se trouve à droite et le distributeur de liquide de rincege se trouve à gauche.

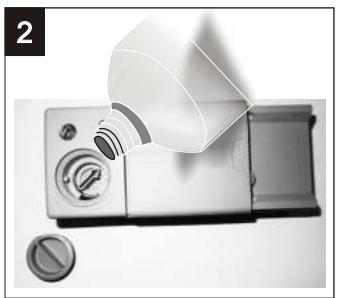

Remplissage du liquide de rinçage
1 Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir. 2 Versez le liquide de rinceage jusqu'à ce que le réservoir soit plein.
L'indicateur visuel de niveau à côté du bouchon doit être entiement.
3 Replacez le bouchon en le tournant dans le sens des aiguilles d'une montre.
REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.
Réglage du réservoir du liquide de rinçage
Le réglage par défaut est de 3 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.
La quantité de liquide de rinçage distribuée est proportionnelle à la position du sélecteur.
- Pour modifier le réglage, ôtez le bouchon du réservoir.
- À l'aide d'un tournevis (non fourni), tournez le sélecteur jusqu'au cran souhaité.
- Replacez le bouchon en le tournant dans le sens des aiguilles d'une montre.
REMARQUE: Si la vaisselle est terne ou présente des taches circulaires, la quantité de liquide de rinçage doit être augmentée. Si la vaisselle est collante ou présente des rayures blanchâtres, la quantité de liquide doit être diminuée.

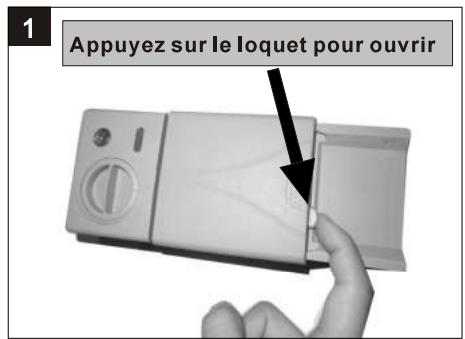

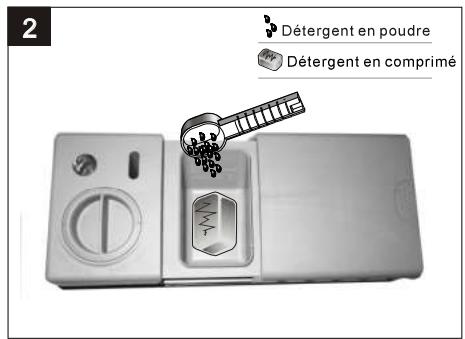

Remplissage du détergent
Pour ouvrir le couvercle du compartiment à détergent, appuyez doucement sur le bouton d'ouverture. 2 Versez le détergent, puis refermez soignement le couvercle.
Detergent pour le cycle de lavage principal Detergent pour le cycle de prélavage
REMARQUE: Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaiselles. Pour des résultats de lavage optimaux, il est important d'utiliser du détergent de qualité.
REMARQUE: Afin d'obtenir de bonnes performances de séchage, il est recommandé d'utiliser un agent de rinçage lors de l'utilisation d'une pastille « 3-en-1 » ou « tout-en-1 »
Fermer le compartiment de détergent
Si vos plats ne sont que modérément sales, vous pouvez utiliser moins de détergent que la quantité recommandée.
Appuyez sur le couvercle (1) jusqu'à ce qu'il se ferme (2).
Si vous utilisez un détergent sous forme de comprimés, consultez les recommandations du fabricant fournies sur l'emballage afin de déterminer où les comprimés doivent être placés à l'intérieur du lave-vaisselle (par exemple dans le panier à couverts, le compartiment de détergent, etc.). - Assurez-vous que le couvercle sur le compartiment de détergent est bien fermé, même si vous utilisez des comprimés.
Programmes de lavage
| Programme | Degré de saleté | Description du cycle | Quantité recommendée de détergent pour le prélavage/lausage | Durée du lavage (min.) | Énergie (kWh) | Eau (L) | Le liquide de rençage est-il nécessaire? |
| AUTO Auto | Détection automatique de lavage, pour une vaisselle légèrement, normalement ou très sale. | Prélavage (45°C) | 5/30 g | 150 | 0,9-1,5 | 10-15 | Oui |
| Lavage automatique (45°C -55°C) |
| Rinçage Rincage (65°C) |
| Séchage |
| Intensif | Pour une vaisselle très sale et des casseroles, poées et plats avec des résidus alimentaires séchéés. | Prélavage (50°C) | 5/30 g | 175 | 1,6 | 17,5 | Oui |
| Lavage (60°C) |
| Rinçage Rincage Lavoage (70°C) |
| Séchage |
| Normal | Pour une vaisselle raisonnablement sale, par exemple assiettes, verres et poées pas trop sales. | Prélavage (45°C) | 5/30 g | 185 | 1,3 | 13,5 | Oui |
| Lavage (55°C) |
| Rinçage Rincage (65°C) |
| Séchage |
| Eco *Eco | Cycle standard journalier pour une vaisselle normalement sale, telle que casseroles, assiettes et verres. | Prélavage | 5/30 g | 195 | 0,93 | 10 | Oui |
| Lavage (45°C) |
| Rinçage (65°C) |
| Séchage |
| Verres | Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi. | Prélavage | 5/30 g | 130 | 0,9 | 13 | Oui |
| Lavage (40°C) |
| Rinçage Rincage (60°C) |
| Séchage |
| 90 minutes | Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi. | Lavage (65°C) | 35 g | 90 | 1,35 | 12,5 | Oui |
| Rinçage Rincage (65°C) |
| Séchage |
| ER Express | Lavage rapide pour une vaisselle légèrement sale. | Lavage (40°C) | 25 g | 30 | 0,75 | 11 | Non |
| Rinçage (50°C) |
| Rinçage (55°C) |
| Rinçage | Pour détacher et rincer les saletés de la vaisselle. | Prélavage | N/A | 15 | 0,02 | 4 | Non |
- Programme de comparaison pour EN 50242
Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242
- Capacité : 14 couverts
- Position du panier supérieur : Position basse
- Position de réglage du liquide de rinçage : 6
- Position de réglage de l'adoucisseur : H4
Remarque :
- La durée du lavage varie selon la température de l'eau des canalisations et selon la température ambience.
- La consommation d'énergie en mode laissé sur marche est de 0,49W (porte ouverte), et en mode arrêt, de 0,45W.
Démarrage du lave-vaisse
- Ouvrez le robinet d'eau.
- Ouvrez la porte du lave-vaissette.
- Vérifiez les filtres.
Assurez-vous qu'ils sont propres et placés correctement. Reportez-vous au paragraphe "Nettoyage et entretien".
- Vérifiez que les réservoirs de sel et de liquide de rinceage sont remplis.
- Mettez la vaisselle. Assurez-vous que les bras d'aspersion peuvent tourner librement.
- Versez la quantité requise de détergent dans le distributeur (voir le tableau "Programmes de lavage").
- Appuyez sur pour mettre le lave-vaiselle en marche.
- Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur P.
- L'indicateur lumineux du programme correspondant s'allumera sur l'affichage.
- Minuteur : Le retardateur vous permet de retarder le début d'un programme de lavage de 1 heure à 24 heures au maximum.
Appuyez plusieurs fois sur jusqu'à ce que le délai souhaité s'affiche, par exemple H:03 pour un départ dans 3 heures. Une fois le retardateur réglé, fermez la porte pour activer la fonction. Pour annuler le départ différé, appuyez plusieurs fois sur jusqu'à ce que l'affichage indique "H:00".
- Si vous souhaitez activer la fonction de séchage supplémentaire, appuyez sur EXTRA DRY
et l'indicateur lumineux
s'allumera sur l'affichage.
- Cette fonction ne peut être utilisée que avec les programmes Intensif, Normal, ECO, Verres et 90 min.
- Lorsque cette fonction est activée, le lave-vaisselle augmentera la température à la fin d'un programme de lavage pour intensifier le séchage.
- Appuyez plusieurs fois sur pour selectionner l'aspersion sur le panier supérieur, sur le panier inférieur ou sur les deux paniers durant un cycle de lavage.
- L'(les) indicateur(s) correspondant(s) s'allumera(ont) sur l'écran.
- Fermez bien la porte du lave-vaissette.
- Le cycle de lavage démarrera.
- Si vous oubliez d'etreindre le robinet d'eau, l'indicateur lumineux d'alerte d'arrivée d'eau s'allumera après 1 ou 2 minutes. Puis, quelques minutes après, "E1" clignotera sur l'affichage tandis que des bips sonores seront émis.
- Pour reprendre l'opération, éteignez d'abord le lave-vaisselle, puis ouvrez le robinet d'eau et remettez le lave-vaisselle en marche en fermant sa porte.
- À la fin du programme de lavage, un signal sonore retentit et le lave-vaisselle s'arrête automatiquement.
- Afin d'éviter de vous brûler, attendez environ 15 minutes avant d'ouvrir la porte du lave-vaisselle.
- Sortez la vaisselle.
Le cycle de lavage ne pourra pas démarrer si la porte du lave-vaisselle est ouverte ou si elle est mal fermée.
N'ouvre pas la porte tant que le lave-vaisselle fonctionne : vous risquez de vous brûler avec les jets d'eau bouillante.
Ajout de vaisseau supplémentaire
- Ouvrez un peu la porte pour arrêter le lave-vaisselle en faisant attention à éviter la vapeur brûlante.
- Mettez la vaisselle dans le lave-vaisselle
- Refermez la porte. Le cycle de lavage reprendra au point où il avait été interrompu.
Changement d'un programme de lavage en cours
Si vous vous êtes trompé lors du choix du programme, il est possible de changer de programme ultérieurement.
- Ouvrez la porte.
- Appuyez sur P et maintenez ce bouton enfoncé durant 3 secondes. Vous entendrez un bip sonore.
- Appuyez plusieurs fois sur P pour sélectionner un nouveau programme.
- L'indicateur lumineux correspondant au nouveau programme s'allumera.
- Fermez la porte pour démarrer le nouveau programme.
Nettoyage et entretien
Eteignez toujours l'appareil et débranchez le câble d'alimentation avant de procéder au nettoyage.
N'utilisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.
Nettoyez les surfaces extérieures et la cavité du lave-vaisselle avec un chiffon mouillé.
Nettoyage du dispositif de filtrage
Le dispositif de filtrage est constitué d'un filtre principal (1), d'un filtre central (2) et d'un micro-filtre (3).

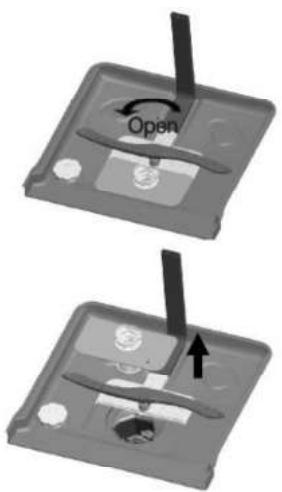

Démontage des filtres
Tournez le dispositif de filtrage dans le sens contraire des aiguilles d'une montre pour déverrouiller les filtres de l'appareil.
Soulevez le dispositif de filtrage, puis séparez les filtres.
Rincez les filtres sous l'eau courante à l'aide d'une brosse à poils souples.
Nettoyez régulièrement les filtres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.
ATTENTION: Ne faites jamais fonctionner le lave-vaisse sans les filtres.
Nettoyage de la porte
Nettoyez les bords de la porte avec un chiffon mouillé.
Afin d'éviter que l'eau ne pénètre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol.

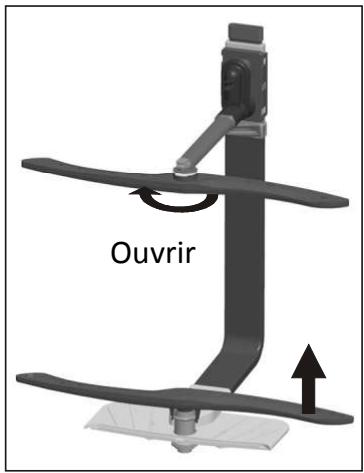

Nettoyage des bras d'aspersion
Les bras d'aspersion doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction ; les bras se démontent facilement.
Pour retirer les bras d'aspersion inférieur et supérieur, maintenez-les en les dévissant ou tirez dessus.
Lavez les bras de lavage sous l'eau courante puis remettez-les en place et assurez-vous que rien ne peut gêner leur mouvement de rotation.
Précautions contre le gel
Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.
GUIDE de dépannage
| Problème | Causes possibles | Solutions |
| Le lave-vaisselle ne démarre pas | Le fusible a sauté ou le disjoncteur s'est déclenché. | Remplacez le fusible ou reliancez le disjoncteur. Débranchez tous les autres apparils qui seraient branchés sur le même circuit que le lave-vaisselle. |
| Le lave-vaisselle n'est pas alimenté en courant électrique | Vérifiez que le lave-vaisselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable électrique est correctement branché dans la prise de courant. |
| La porte est mal fermée. | Fermez bien la porte. |
| L'eau ne s'évacue pas du lave-vaisselle | Le tuyau d'évacuation est plié. | Vérifiez le tuyau d'évacuation. |
| Le filtré est bouché | Vérifiez les filtrres (voir le paragraph "Nettoyage des filtrres"). |
| L'évier est bouché | Vérifiez que l'évier se vide normalement. |
| | Si l'évier ne se vide pas, faites venir un plombier. |
| Formation de mousse à l'intérieur | MauvaisCHOIS DE déTERGENT | N'utilise que du détergent spécial pour lave-vaisselle afin d'eviter la formation de mousse. Néanmoins si cela se produit, ouvre la porte du lave-vaisselle et laissez la mousse s'évaporer.Refermez et verrouillez la porte, puis lancez un programme de lavage pour vider l'eau. Répétez l'opération si nécessaire. |
| Du liquide de rincege a débordé. | Essuyez toujours tout liquide de rincege qui aurait débordé. |
| Taches sur les surfaces intérieures | Le détergentutilisé contenait du colorant. | Vérifiez que le détergentutilisé ne contient pas de colorant. |
| Film blanc sur les surfaces intérieures | Minéaux provenant d'une eau dure | Pour nettoyer l'intérieur, n'utilise qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc.N'utilise jamais d'autre détergent que du détergent pour lave-vaisselle, sinon vous risquez la formation de bulles. |
| Taches de rouille sur les couverts | Les couverts lavés ne résistant pas à la corrosion. | |
| Aucun programme de lavage n'a été lancé après l'ajout du sel.Des traces de sel sont mélées à l'eau de lavage. | Utilisez always the programme of lavage express.Ajoutez du sel dans l'appareil sans insérer de vaisselle. |
| Le lave-vaisselle est bruyant. | La vaisselle s'entrechoque.Les bras d'aspersion cognent contre quelque chose. | Reportez-vous au paragraphe "Chargement des paniers" pour placer correctement la vaisselle. |
| La vaisselle n'est pas propre. | La vaisselle n'a pas été disposée correctement. | Reportez-vous au paragraphe "Chargement des paniers". |
| Le programme de lavage sélectionné n'est pas assez | Choisissez un programme plus intensif.Reportez-vous au paragraphe "Programmes de lavage". |
| intensif. | |
| Quantité de détergent insuffisante, ou détergent non approprié. | Utilisez davantage de détergent ou changez-en. |
| Les bras d'aspersion sont bloqués. | Changez la disposition de la vaiselle de manière à ce que les bras d'aspersion puissant tourner librement. |
| Les filtres ne sont pas propres ou ne sont pas disposés correctement. | Nettoyez et/ou assembliez le dispositif de filtrage correctement. |
| Taches et traces sur la vaiselle. | Le réglage du distributeur de liquide de rincege est trop élevé. | Modifiez le réglage du réservoir à liquide de rincege. |
| La vaiselle sèche mal. | Mauvais chargement | Reportez-vous au paragraph "Chargement des paniers". |
| Le réservoir de liquide de rincege est vide ou n'est pas assez rempli. | Remplissez le réservoir ou augmentez le réglage, le cas échéant. |
| Mauvais choix de programme | Choisissez un programme avec une durée de lavage plus longue. |
Codes d'erreur
En cas de mauvais fonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :
| Code d'erreur | Signification | Cause possible |
| E1 | L'arrivée d'eau prend trop de temps. | Le robinet n'est pas ouvert, l'arrivée d'eau est obstruée ou la pression d'eau est insuffisante. |
| E4 | Débordement | Certaines parties du lave-vaisselle fuiert. |
Avertissement!
En cas de débordement, coupez l'arrivée d'eau avant d'appeler le réparateur.
Cette fiche produit est conforme à la directive européenne N°1059/2010.
| Marque | Thomson |
| Modèle | PRIMO2THFULL |
| Nombre de couverts | 14 |
| Class d'éfficacité énergétique ① | A++ |
| Consommation d'énergie annuelle ② | 266kWh/an |
| Consommation d'énergie pour un cycle de lavage standard | 0,93 kWh/cycle |
| Consommation d'électricité en mode arrêt | 0,45W |
| Consommation d'électricité en mode laissé sur marche (porte ouverte) | 0,49W |
| Durée du mode laissé sur marche | 30 minutes |
| Consommation d'eau annuelle ③ | 2800 litres |
| Class d'éfficacité de séchage ④ | A |
| Cycle de nettoyage standard ⑤ | Eco 45°C |
| Durée du cycle de lavage standard | 195 minutes |
| Niveau sonore | 45 dB(A) re 1 pW |
| Montage | Intégrable |
| Peut être encastré | Oui |

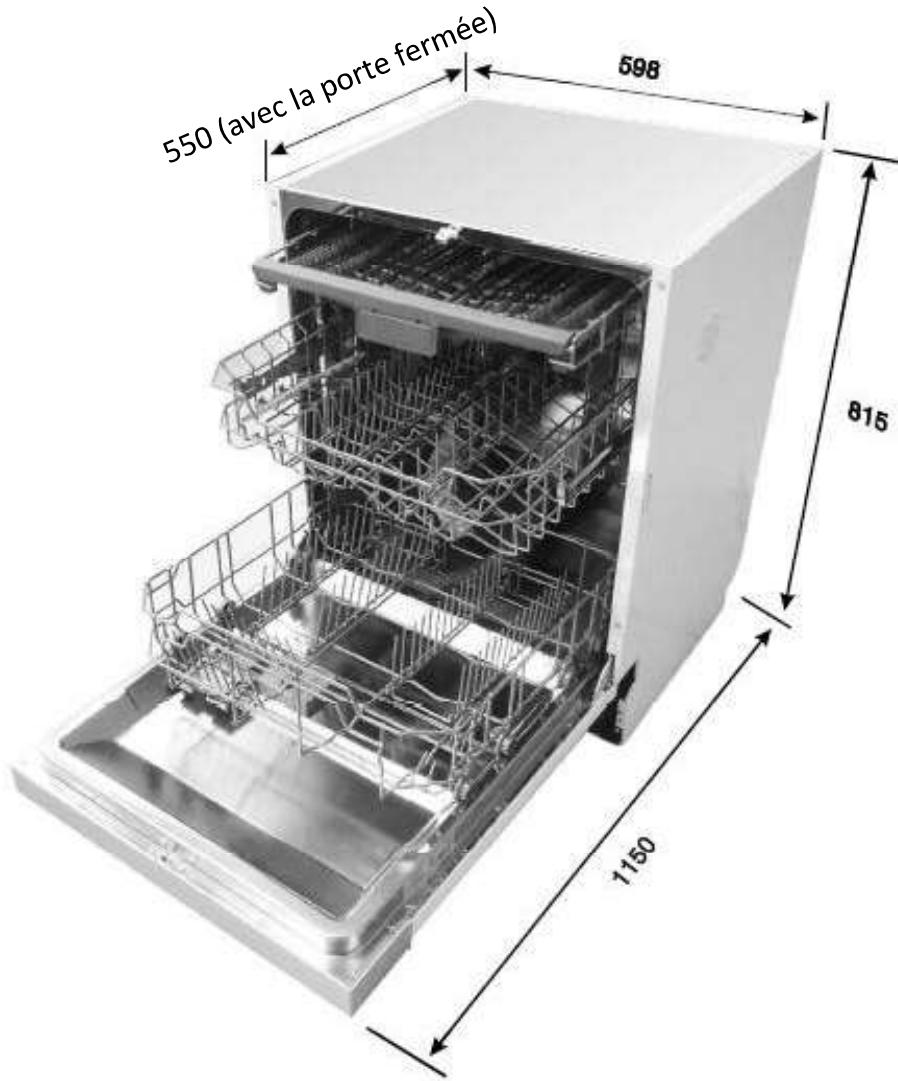

| Hauteur | 815mm |
| Largeur | 598mm |
| Profondeur (avec les connecteurs) | 550mm |
| Puisance de consommation | 1760W-2100W |
| Tension/fréquence nominale | 220-240V~ 50Hz |
| Pression hydraulique (pression du flux) | 0,4-10 bar = 0,04-1 MPa |
Remarque :
1A+++(efficacité maximale) à D (efficacité minimale) Consommation d'énergie de "266" kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau fluide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. Consommation d'eau de “2800” litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. A (efficacité maximale) à G (efficacité minimale) • Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.
L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison:
LVD 2014/35/EU
- EMC 2014/30/EU ErP 2009/125/EC
Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions de fonctionnement spécifiées, la quantité de détergent, etc.
Le manuel d'instructions est basé sur les normes et les règles de l'Union européenne.
THOMSON est une marque de Technicolor utilisée sous licence par DARTY.
Mise au rebut
En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.
Nos vous encourage à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.
Veillez à ce produit et son emballage selon les lois et les règles locales.
Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.
Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.
Apportez l'appareil à point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.
Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.
Hotline vanden borre
Le service après-vente est joignable au +32 2 334 00 00, du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.
En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
