MODE D'EMPLOI ACULASER CX16NF EPSON

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Copyright La reproduction, l'enregistrement ou la diffusion de tout ou partie de ce manuel, sous quelque forme et par quelque moyen que ce soit, mécanique, photocopie, sonore ou autre, est interdit sans l'autorisation écrite préalable de Seiko Epson Corporation. Aucune responsabilité n’est assumée quant à l’utilisation des informations de ce manuel relatives aux brevets. Aucune responsabilité n’est également assumée quant aux dommages pouvant résulter de l’utilisation des informations contenues dans ce manuel. La société Seiko Epson Corporation et ses filiales ne peuvent être tenues pour responsables des préjudices, pertes, coûts ou dépenses subis par l'acquéreur de ce produit ou par des tiers, résultant d’un accident, d’une utilisation non conforme ou abusive de l'appareil, de modifications, de réparations ou de transformations non autorisées de ce produit ou encore du non-respect (à l'exception des Etats-Unis d'Amérique) des instructions d'utilisation et d'entretien recommandées par Seiko Epson Corporation. Seiko Epson Corporation décline toute responsabilité en cas de dommages ou d'incidents pouvant survenir suite à l’utilisation d'accessoires ou de consommables autres que les produits originaux de Epson ou agréés par la société Seiko Epson Corporation. EPSON est une marque déposée et EPSON AcuLaser est une marque de Seiko Epson Corporation. Accord de licence logiciel Ce package contient les éléments suivants fournis par Seiko Epson Corporation (Epson) : le logiciel faisant partie intégrante du système d'impression (« Logiciel d'impression »), les données numériques de contour lisibles par la machine, codées au format spécial et sous forme cryptée (« Programmes de polices »), un autre logiciel fonctionnant sur un système informatique à utiliser conjointement avec le Logiciel d'impression (« Logiciel hôte »), et des instructions écrites connexes (« Documentation »). Le terme « Logiciel » s'emploie pour désigner le Logiciel d'impression, les Programmes de polices et/ou le Logiciel hôte, ainsi que toutes mises à jour, versions modifiées, compléments et copies du Logiciel. Le Logiciel vous est fourni sous licence selon les termes et conditions du présent Accord. Epson vous accorde une sous-licence d’exploitation non exclusive du Logiciel et de sa Documentation, à condition que vous acceptiez ce qui suit :

1. Vous pouvez utiliser le Logiciel et les Programmes de polices associés pour imprimer sur le(s)

périphériques(s) de sortie sous licence, exclusivement à vos propres fins d’exploitation interne.

2. Outre la licence pour les Programmes de polices mentionnés au paragraphe 1 ci-dessus, vous

pouvez utiliser des Programmes de polices Roman pour reproduire des tailles, styles et versions de lettres, chiffres, caractères et symboles (« Polices ») à l'écran, à vos propres fins d’exploitation interne. Copyright 2

Vous pouvez faire une copie unique de sauvegarde du Logiciel hôte, à condition que cette copie ne soit pas installée ou utilisée sur un quelconque ordinateur. Nonobstant les restrictions ci-dessus, vous pouvez installer le Logiciel hôte sur un nombre illimité d'ordinateurs dédiés à être utilisés avec un ou plusieurs systèmes d'impression fonctionnant avec le Logiciel d'impression. Vous pouvezattribuer tous les droits stipulés dans cet Accord à un dépositaire des droits et intérêts de tous les bénéficiaires de cette licence Logiciel et Documentation (« Dépositaire »), à condition de transférer au Dépositaire toutes les copies du Logiciel et sa Documentation associée. Le Dépositaire accepte d’être lié par tous les termes et conditions de cet Accord. Vous acceptez de ne pas modifier, adapter ou traduire le Logiciel et sa Documentation. Vous acceptez de ne pas faire de tentatives pour altérer, dissocier, décoder, contrefaire ou décompiler le Logiciel. Epson et ses ayants droit conserveront le titre et la propriété du Logiciel et de sa Documentation ainsi que de toutes leurs éventuelles reproductions. L'utilisation de noms de marques se fera conformément à la pratique courante, notamment avec mention du nom de leur propriétaire respectif. Les noms de marques ne peuvent être utilisés qu’à des fins d'identification de l’imprimé produit par le Logiciel. Cette utilisation ne vous confère aucun droit de propriété sur la marque citée dans ce contexte. Vous ne pouvez pas louer, céder en bail, sous-licencier, prêter ou transférer des versions ou copies du Logiciel non utilisé par le titulaire de la licence, de même que des versions ou copies du Logiciel contenues sur un support inhabituel, sauf dans le cadre d’un transfert permanent de l’ensemble Logiciel et Documentation mentionné plus haut. Vous ne pourrez en aucun cas tenir Epson ou agréé pour responsable de dommages conséquents, fortuits, indirects, punitifs ou spéciaux, y compris de pertes pécuniaires, même si Epson a été averti de l'éventualité de tels dommages, ou de toute plainte émanant d’une tierce partie. Epson ou agréé rejette toutes formes de garantie concernant le logiciel, expresse ou implicite, incluant sans limitation, des garanties de commercialisation et d'adaptation à des fins particulières, et des droits de titre et d’exclusivité de tierces parties. L'exclusion ou la limitation de dommages fortuits, conséquents ou spéciaux n’est pas autorisée dans certains états ou sous certaines juridictions. Par conséquent, les limitations ci-dessus peuvent ne pas vous concerner. Avis aux utilisateurs finaux dans l'Administration U.S. : Le Logiciel est un « objet commercial » tel que défini à l’article 48 C.F.R. 2.101, consistant en un « logiciel informatique commercial » et en une « documentation de logiciel informatique commercial » comme mentionnés à l’article 48 C.F.R. 12.212. Conformément aux articles 48 C.F.R. 12.212 et 48 C.F.R. 227.7202-1 à 227.7202-4, le Logiciel est acquis par tout utilisateur final dans l'Administration U.S. avec les seuls droits stipulés dans le présent Accord. Copyright

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

12. Vous acceptez de ne pas exporter le Logiciel sous une forme quelconque contrevenant à toutes les

lois et réglementations en vigueur pour le contrôle d'exportation dans tout pays. Restrictions légales concernant la copie Certains types de documents ne doivent jamais être copiés dans le but ou l'intention d’utiliser les copies à la place des originaux. La liste ci-après, sans être exhaustive, vous donne une indication des documents ne devant en aucun cas être copiés dans toute activité de copie responsable. Documents financiers Chèques personnels Chèques de voyage Mandats Certificats de dépôt Cautions ou autres reconnaissances de dette D DO LL O0 0 Titres Documents légaux Bons alimentaires Timbres postaux (oblitérés ou non) Chèques ou traites au profit des services publics Timbres fiscaux (oblitérés ou non) Passeports Documents d'immigration Certificats d’immatriculation et permis de conduire D D DL DL O0 DL C0 0 Titres et actes de propriété immobilière et foncière Documents généraux Copyright 4

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner LH Cartes d’identité, badges ou insignes Q Copyrights sans autorisation du détenteur des droits d’auteur En outre, il est dans tous les cas formellement interdit de copier des billets de banque nationaux ou étrangers ou des œuvres d’art sans autorisation du détenteur des droits d'auteur. En cas de doute sur la nature d’un document, consultez votre conseil juridique. Copyright 5

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Table des matières Accord de licence logiciel.....................................................422022220 Restrictions légales concernant la copi

Chapitre 1 Introduction

Présentation de la machine. ....................................................,...2222 10 Espace requis. . N° de référence Pilotes. .............................................4.444444 uses Applications

Chapitre 2 Panneau de commande et menu de configuration

Présentation du panneau de commande. ................................................... 21 Voyants et touches du panneau de commande. ......................................... 21 Indications de l'écran. ....................................................2222 23 Vérification de l’état et des paramètres de la machine. . . .28 Menu MODE IMPRIMANTE. ............... .28 Toner restant. De . . ... .29 Changer C/T.............................444444444 eee 29 Menu Rapport/Etat. ...................................................4.4.40002 30 Présentation du menu Configuration. .................................................... 32 Menu UTILITY (Utilitaire). ............................,....,44.444 eee eue 32

Chapitre 3 Gestion des supports

Chapitre 4 Utilisation du pilote de l'imprimante

• Désinstallation du pilote de l'imprimante (Windows) p. 77
• Paramètres du pilote de l'imprimante (Windows / Macintosh) p. 77
• Boutons communs p. 77
• Onglet Basic (Paramètres de base) p. 79
• Onglet Layout (Mise en page) p. 80
• Onglet Overlay (Calque) p. 4444
• 4442 80 Onglet Watermark (Filigrane) p. 81
• Onglet Quality (Qualité) p. 81
• Onglet Version p. 4
• .4.4.4 .2.2 81 p. 22

Chapitre 5 Utilisation du copieur

• Fonctions de copie de base .2 Opérations de copie de base Définition de la qualité de copie. Définition du taux de zoom p. 2
• Sélection du bac support (AcuLaser CX16NF uniquement) p. 85
• Fonctions de copie avancées p. 2
• 86 Définition de la copie 2en1 (AcuLaser CX16NF uniquement) p. 86
• Définition d’une fonction de copie p. 88
• Définition de la copie recto-verso (AcuLaser CX16NF uniquement .91 Définition de copies triées (AcuLaser CX16NF uniquement) Table des matières 7 p. 93

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

Chapitre 6 Utilisation du scanner

Numérisation depuis une application sur PC................................................ 95 Opérations de numérisation de base. .................................................. 96 Paramètres du pilote TWAIN pour Windows . . . .97 Paramètres du pilote WIA pour Windows. ............................................. 99 Paramètres du pilote TWAIN pour Macintosh. ........................................ 101 Numérisation à partir de la machine (AcuLaser CX16NF uniquement). ........................ 103 Opérations de numérisation de base. ................................................. Définition de la destination des données Enregistrement/Modification d’adresses. Sélection du format de données Sélection de la qualité de numérisation. Définition du format de numérisation. ............................................... Définition de la couleur de numérisation. ............................................. 126 Spécification de l’objet. ..................................................442222 126 Suppression d’un travail de transmission en attente. .................................... 126

Chapitre 7 Remplacement des consommables

Remplacement des consommables. ...................................................... À propos des cartouches de toner. .................................................. Remplacement d’une cartouche de toner. ............................................. Remplacement de toutes les cartouches de toner. Remplacement du bloc photoconducteur.

Chapitre 8 Entretien

Chapitre 9 Résolution de problèmes

Introduction. ..................................................44444uuuee eee 169 Impression d’une page de configuration. .................................................. 169 Prévention des bourrages papier. Suppression des bourrages papier. . Messages de bourrage et procédures correctives. ....................................... 171 Résolution des problèmes de bourrage papier. ............................................. 189 Résolution d’autres problèmes. ....................................................,...2 Résolution des problèmes de quali Messages d’état, d'erreur et de service. Messages d'état. ....................................................,.,.......22 Messages d’erreur.............................................................2.2 Messages de service. .........................................................4.4.2.

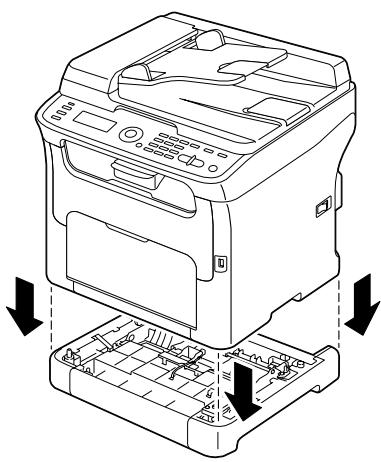

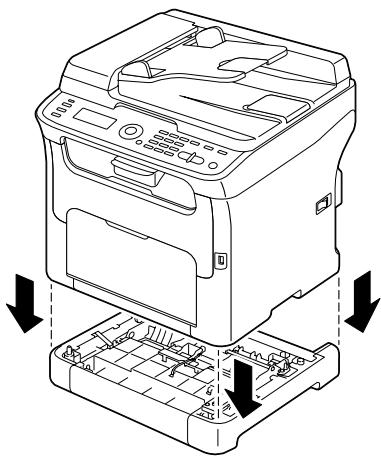

Chapitre 10 Installation d'accessoires (AcuLaser CX16NF uniquement)

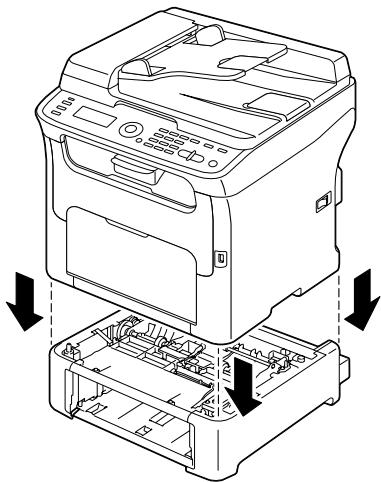

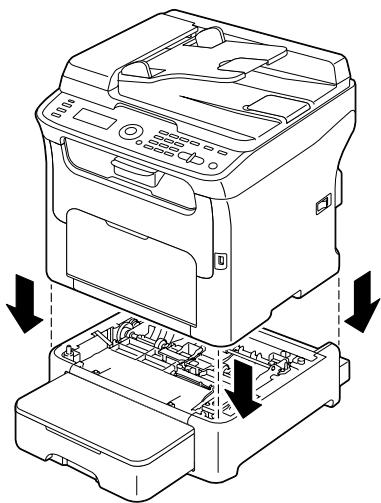

• Introduction .4.4.4444 4e Chargeur papier de 500 feuilles (Bac 2) p. 4

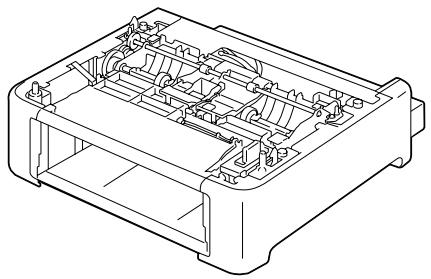

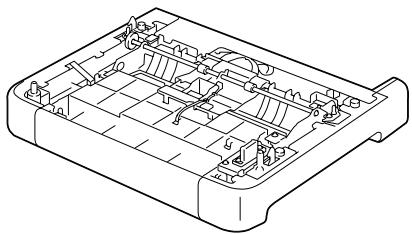

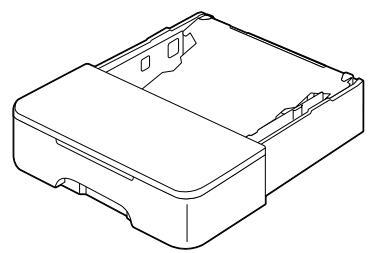

• Contenu du kit p. 4

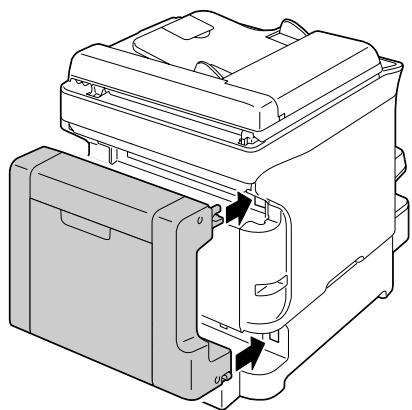

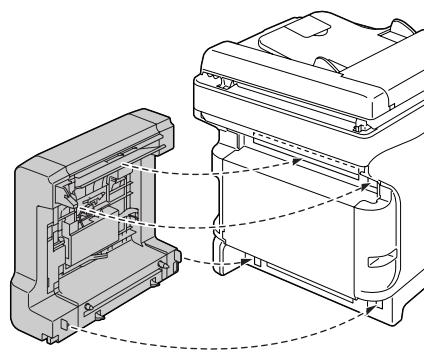

• .4.4.44444 44e Unité recto-verso avec socle de montage (option recto-verso). : : : Contenu du kit 44444u see eee Installation du socle de montage Installation de l'unité recto-verso Annexe À Annexe Spécifications techniques Normes et certifications Index Table des matières p. 4444

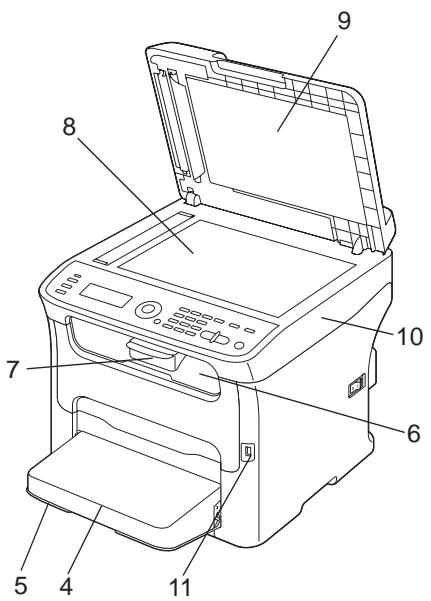

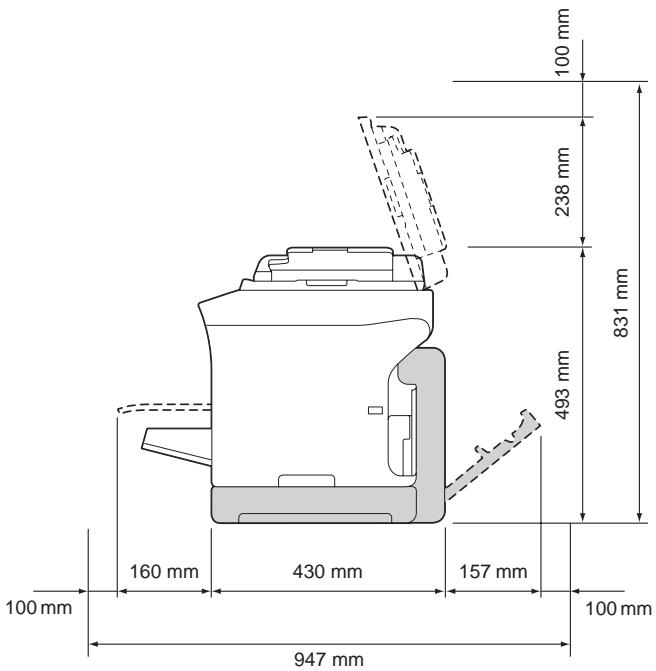

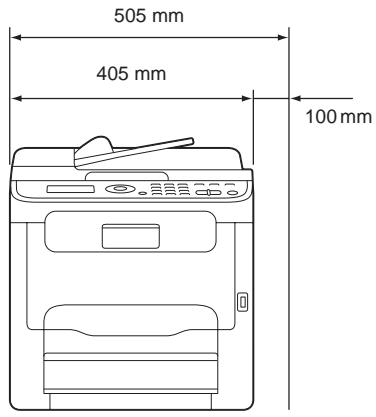

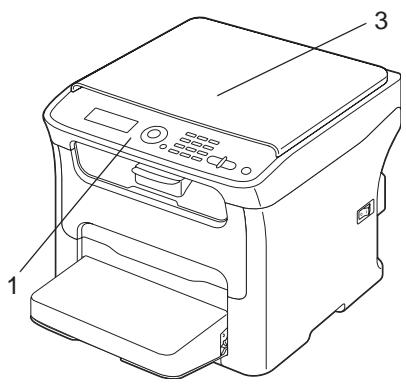

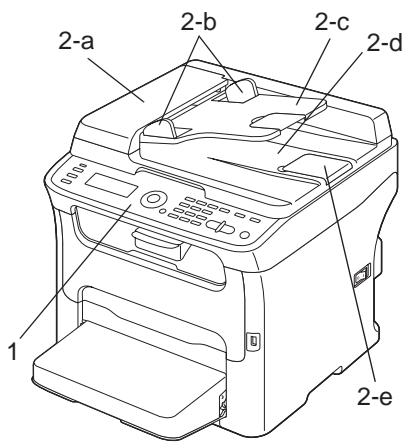

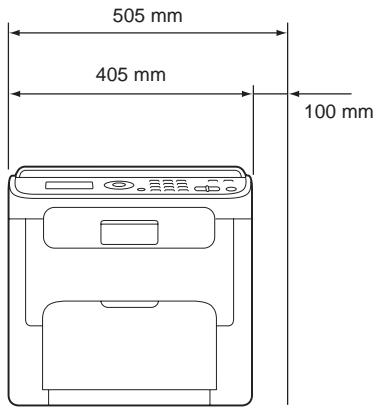

Introduction Présentation de la machine Espace requis Pour permettre une utilisation aisée de l'imprimante et faciliter les opérations de remplacement des consommables et d’entretien, veuillez respecter les indications d’espace requis détaillées ci-dessous. AcuLaser CX16NF Vue avant 100 mm Introduction 10

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Vue de côté

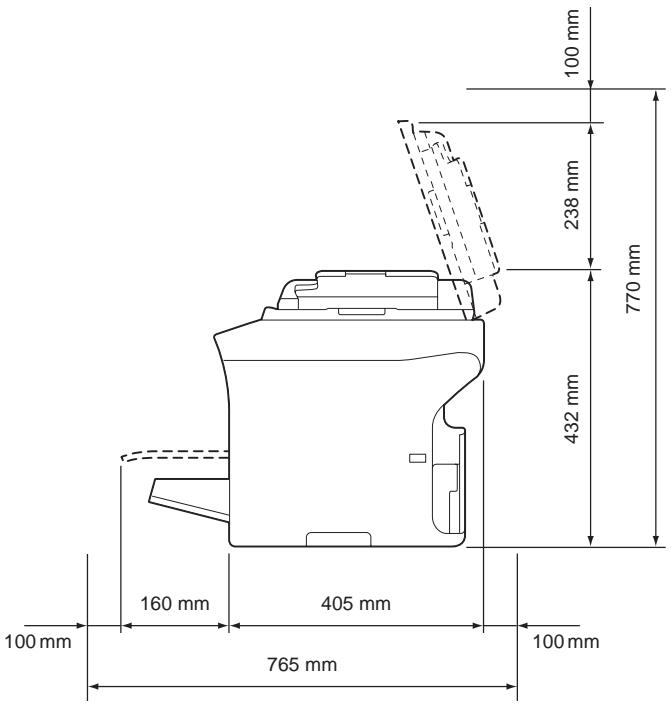

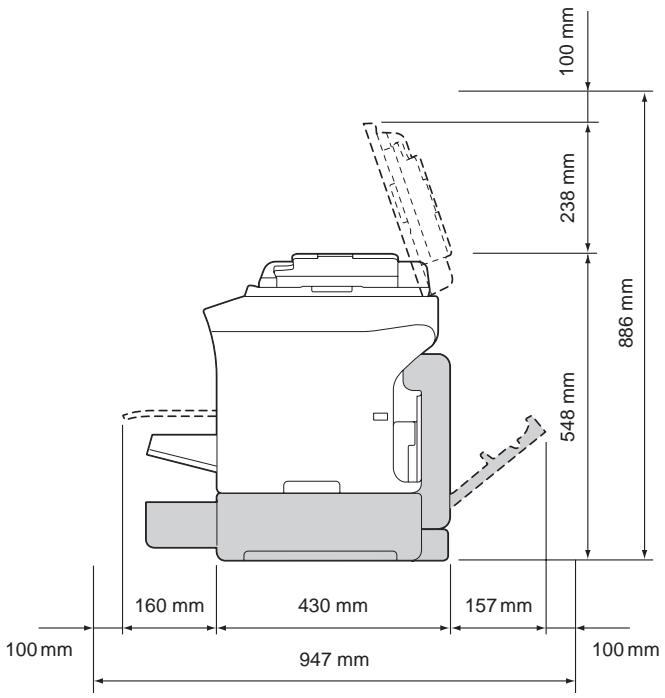

100 mm 100 mm Vue de côté avec options (avec les options bac 2 et unité recto-verso installées)

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Sur ces illustrations, les options apparaissent en gris. Vue de côté avec options (avec les options socle de montage et unité recto-verso installées) 100 mm 238 mm

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Vue de côté

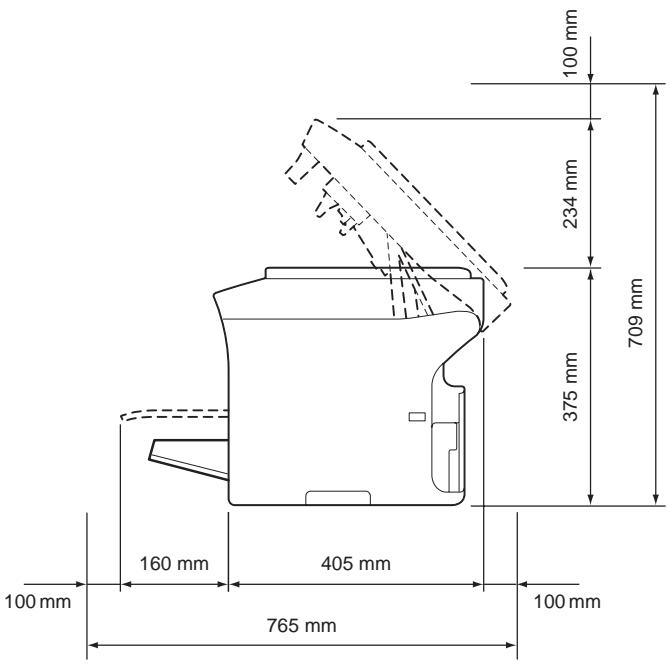

160 mm 405 mm 100mm | 100 mm 765 mm N° de référence Les illustrations ci-dessous vous permettent de localiser les différents composants de la machine auxquels il est fait référence dans ce guide. Veuillez prendre le temps nécessaire pour vous familiariser avec ces différents composants. Les illustrations utilisées dans ce manuel représentent le modèle AcuLaser CX16NF. Introduction 13

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Vue avant AcuLaser CX16NF AcuLaser CX16 1-Panneau de commande 2-Chargeur automatique de documents (ADF) (AcuLaser CX16NF uniquement) 2-a : Capot du chargeur ADF 2-b : Guides latéraux 2-c : Plateau d'introduction 2-d : Plateau de réception 2-e : Butée des documents Introduction 14

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : D Dans certains messages d’état ou d'erreur, l'expression « capot doc. » fait référence au chargeur ADF. Qi Pournumériser un document au format Legal via le chargeur ADF, abaissez la butée des documents. 3-Vitre d'exposition (AcuLaser CX16 uniquement) 4-Capot de protection 5-Bac 1 (bac multifonction) 6-Bac de sortie 7-Rallonge du bac de sortie 8-Vitre d'exposition 9-Tapis du couvercle de la vitre d’exposition 10-Scanner Introduction 15

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner 11-Port mémoire USB (AcuLaser CX16NF uniquement) 12-Unité de fixation 13-Leviers d’écartement de l’unité de fixation 14-Loquet du capot de l'unité de fixation 15-Bloc photoconducteur 16-Cartouche de toner 17-Capot avant Introduction 16

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Vue arrière AcuLaser CX16NF AcuLaser CX16 1-Interrupteur Marche/Arrêt 2-Prise d’alimentation 3-Prise LINE (ligne téléphonique) (AcuLaser CX16NF uniquement) 4-Port USB 5-Port d'interface Ethernet 10Base-T/100Base-TX (AcuLaser CX16NF uniquement) Introduction 17

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Pilotes Pilotes de l'imprimante Pilotes Utilisation/Avantage Windows 7/Vista/XP/Server 2008/Server 2003/2000 Windows 7/Vista/XP/Server 2008/Server 2003 (64 bits) Macintosh OS X (10.3.9/10.4/10.5/10.6) Ces pilotes vous permettent d'accéder à toutes les fonc- tions de l'imprimante. Pilotes du scanner Pilotes Utilisation/Avantage Pilote TWAIN pour Windows 7/Vista/XP/Server 2008/Ser- ver 2003/2000 Pilote TWAIN pour Macintosh OS X (10.3.9/10.4/10.5/10.6) Ces pilotes vous permettent de définir des fonctions de numérisation (par exemple des paramètres relatifs à la couleur et au format). Pour plus d'informations, voir « Paramètres du pilote TWAIN pour Windows » à la page 97. Pilote WIA pour Windows 7/Vista/XP Pilote WIA pour Windows 7/Vista/XP (64 bits) Ce pilote vous permet de définir des fonctions de numéri- sation (par exemple des paramètres relatifs à la couleur et au format). Pour plus d'informations, voir « Paramètres du pilote WIA pour Windows » à la page 99. Pilotes PC Fax (AcuLaser CX16NF uniquement) Pilotes Utilisation/Avantage Windows 7/Vista/XP/Server 2008/Server 2003/2000 Windows 7/Vista/XP/Server 2008/Server 2003 (64 bits) Ces pilotes vous permettent de définir des paramètres de fax, entre autres pour l'envoi de fax et pour modifier le carnet d'adresses. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. Remarque : Le pilote TWAIN pour Windows ne correspond pas à une application 64 bits mais à une application 32 bits sur système d'exploitation 64 bits. Introduction

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Applications Applications Utilisation/Avantage Local Setup Program (AcuLaser CX16NF uniquement) Ce logiciel vous permet de créer des destinations (de nu- mérisation et de fax) dans la liste du carnet d'adresses, en numérotation abrégée et numérotation groupée, et de les modifier à partir de votre ordinateur. Vous pouvez égale- ment contrôler l'état de la machine. Pour plus d'informations, voir le Guide de Référence. Documentation Documentation Uti on/Avantage Guide d'installation Ce manuel décrit les opérations d'installation à effectuer avant de pouvoir utiliser la machine, notamment la confi- guration de la machine et l'installation des pilotes. Guide d'utilisation Imprimante / Copieur / Scanner (ce manuel) Ce manuel décrit comment effectuer des opérations cou- rantes, telles que l'utilisation des pilotes et du panneau de commande et le remplacement de consommables. Guide d'utilisation Télécopieur (AcuLaser CX16NF uni- quement) Ce manuel décrit comment effectuer des opérations de fax courantes, telles que l'envoi et la réception de fax et l'utili- sation du panneau de commande. Guide de Référence (AcuLaser CX16NF uniquement) Ce manuel décrit comment définir les paramètres pour le réseau, l'utilitaire Local Setup Program et l'utilitaire de ges- tion d'impression. Quick Guide Le Quick Guide fournit desinstructions de base pour copier, faxer (AcuLaser CX16NF) et numériser, et remplacer des consommables. Configuration requise D Ordinateur Pour Windows Q Pentium I : 400 MHz ou supérieur (Pentium 3 : 500 MHz ou supérieur recommandé) Pour Macintosh Introduction

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Ü PowerPC G3 ou ultérieur (G4 ou ultérieur recommandé) Q Processeur Intel LH Système d'exploitation Q Microsoft Windows 7 Edition Familiale Basique/Familiale Premium/Edition Intégrale/ Professionnel/Entreprise, Windows 7 Edition Familiale Basique/Familiale Premium/Edition Intégrale/Professionnel/Entreprise Edition x64, Windows Vista Edition Familiale Basique/ Familiale Premium/Edition Intégrale/Professionnel/Entreprise, Windows Vista Edition Familiale Basique/Familiale Premium/Edition Intégrale/Professionnel/Entreprise Edition x64, Windows XP Edition Familiale/Professionnel (Service Pack 2 ou ultérieur), Windows XP Professionnel Edition x64, Windows Server 2008 Standard/Enterprise, Windows Server 2008 Standard/Enterprise Edition x64, Windows Server 2003, Windows Server 2003 Edition x64, Windows 2000 (Service Pack 4 ou ultérieur) Ü MacOS X (10.3.9 ou ultérieur ; il est recommandé d'installer le dernier correctif) d Espace disque dur disponible 256 Mo ou plus D Mémoire RAM 128 Mo ou plus d Lecteur de CD/DVD D Interface E/S Q Port d'interface Ethernet 10Base-T/100Base-TX (AcuLaser CX16NF uniquement) Q Port compatible USB révision 2.0 haute vitesse Remarque : Les câbles Ethernet (AcuLaser CX16NF) et USB ne sont pas fournis avec la machine. Introduction 20

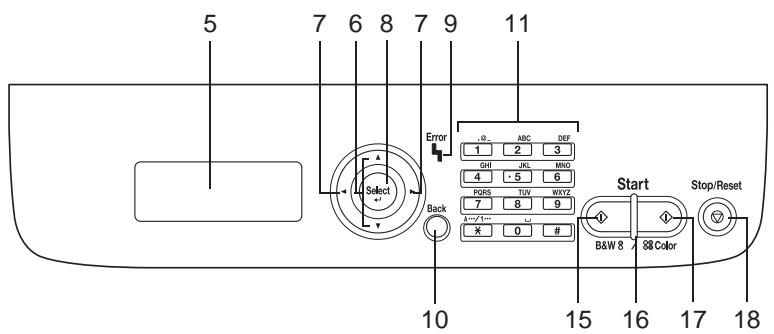

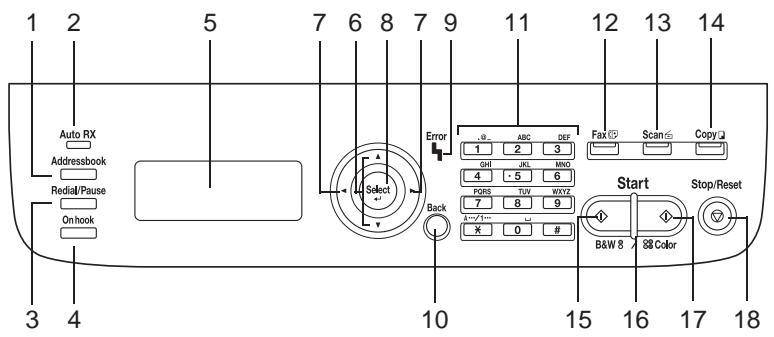

Panneau de commande et menu de configuration Présentation du panneau de commande AcuLaser CX16NF

Voyants et touches du panneau de commande N° Nom Fonction 1 Touche Addressbook Affiche les informations enregistrées dans la liste du carnet d'adresses, ainsi que (Adresses) les destinations en numérotation abrégée et groupée. (AcuLaser CXI6NF uni- Pour plus d'informations, voir le Guide d'utilisation Télécopieur. quement) Panneau de commande et menu de configuration 21

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner N° Nom Fonction 2 Voyant Auto RX (RXAu- | S'allume lorsque la fonction de réception automatique est activée. to) " : à n d'otilicati sléconi (AcuLaser CXI6NEF uni- Pour plus d'informations, voir le Guide d'utilisation Télécopieur. quement) 3 Touche Redial/Pause Rappelle le dernier numéro composé. Marque une pause dans la composition d'un (Renum./Pause) numéro. (AcuLaser CXI6NF uni- Pour plus d'informations, voir le Guide d'utilisation Télécopieur. quement) 4 Touche On hook (Rac- Envoie et reçoit des transmissions avec le combiné raccroché. crochè) " : à n d'otilicati sléconi (AcuLaser CXI6NF uni- Pour plus d'informations, voir le Guide d'utilisation Télécopieur. quement) 5 Ecran des messages Affiche les paramètres, les menus et les messages. 6 Touches A/v Fait défiler les menus, les options ou les choix vers le haut ou vers le bas. 7 Touches 4» Fait défiler les menus, les options ou les choix vers la gauche ou vers la droite. 8 Touche Select Sélectionne le paramètre actuellement affiché. 9 Voyant Error (Erreur) Indique une erreur. 10 Touche Back (Retour) Efface le nombre de copies spécifié et le texte entré. Revient à l'écran précédent. Annule le paramètre actuellement affiché. 11 Clavier Permet d'entrer lenombre de copies désiré. Permet d'entrerles numéros de fax, les adresses e-mail et les noms des destinataires (AcuLaser CX16NF). 12 Touche/témoin Fax Passe en mode Fax. (AcuLaser CXI6NF uni- S'éclaire en vert pour indiquer que la machine est en mode Fax. quement) Pour plus d'informations, voir le Guide d'utilisation Télécopieur. 13 Touche/témoin Scan Passe en mode Numérisation. (AcuLaser CXI6NF uni- S'éclaire en vert pour indiquer que la machine est en mode Numérisation. quement) Pour plus d'informations sur les fonctions de numérisation, voir « Utilisation du scanner » à la page 95 14 Touche/témoin Copy Passe en mode Copie. (Copie) (AcuLaser CX16NF uni- quement) S'éclaire en vert pour indiquer que la machine est en mode Copie. Pour plus d'informations sur les fonctions de copie, voir «Utilisation du copieur » à la page 82. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner N° Nom Fonction 15 Touche Start (Envoi) Lance une copie, une numérisation ou un fax monochrome (AcuLaser CX16NF). (N&B) 16 Voyant Start (Envoi) S'éclaire en bleu pour indiquer qu'il est possible de copier et de faxer (AcuLaser CX16NF). S'éclaire en orange pour indiquer qu'il n'est pas possible de copier ou de faxer (AcuLaser CX16NF), par exemple en cas d'erreur. 17 Touche Start (Envoi) Lance une copie, une numérisation ou un fax couleur (AcuLaser CX16NF). (Couleur) 18 Touche Stop/Reset Restaure les paramètres par défaut et arrête les fonctions. (Stop/Ràz) Indications de l'écran Ecran principal (Mode Copie) AcuLaser CX16NF RTRAYI: A4 1e 1 ZOOM :100% 0 MIX Th 2—T S-Select AcuLaser CX16 FTRAY1:A4 1= 1 ZOOM :100% l M1 1h ES 2—T S-:Select N° Indication Description 1 Paramètres de copie Permet de vérifier les paramètres actuels et de les modifier. Pour plus d'informations, voir « Ecran principal (Mode Copie) » à la page 23. 2 Etat Suivant le cas, l'état de la machine ou un message d'erreur peut s'afficher. Panneau de commande et menu de configuration 23

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner N° Indication Description 3 Densité de copie Indique la densité de copie. AUTO Cfutom.) s'affiche siDENSITY Dansitéi a la valeur AUTO Câutom.i et que le mode de copie TEXT {Taxtai est sélectionné. 4 Nombre de copies Indique le nombre de copies. LH Paramètres de copie AcuLaser CX16NF AcuLaser CX16

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner N° Indication Description 1 Bac support / Format du | AcuLaser CX16NF support PP' Indique le bac support sélectionné. Pour plus d'informations sur la sélection du bac support, voir « Sélection du bac support (AcuLaser CX16NF uniquement) » à la page 85. AcuLaser CX16 Vous pouvez modifier le format papier avec le paramètre TRAY1 PAPER SETUP éDéf. Farier Baci} dansle menuiiTILIT' Utilitaires. Pour plus d'informations, voir « Menu TRAY1 PAPER SETUP (Déf. Papier Bac1) » à la page

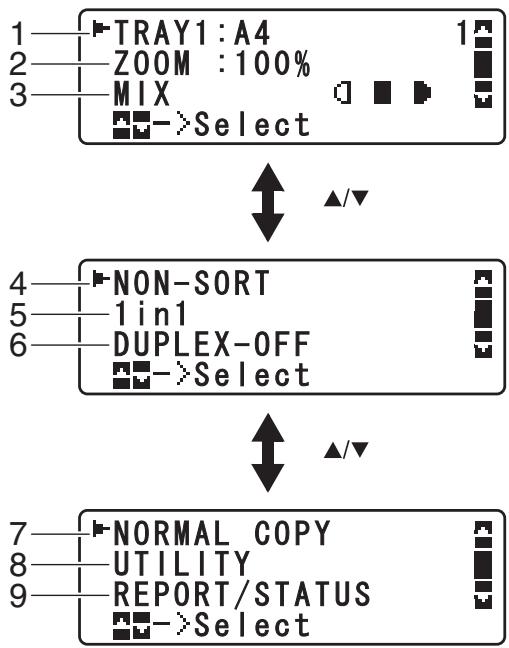

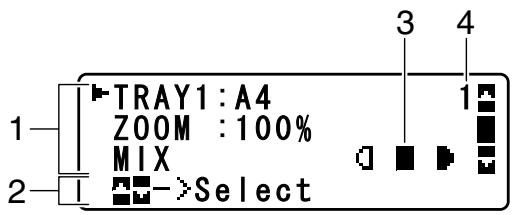

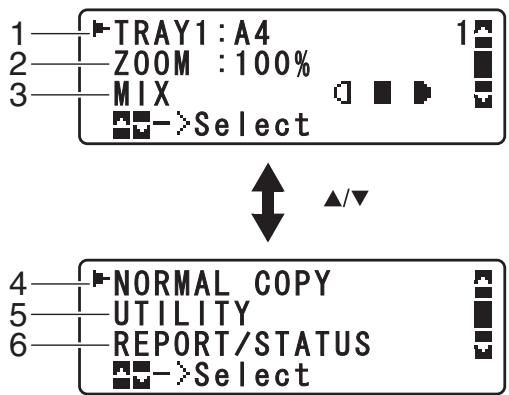

2 Taux de zoom Indique le taux de zoom spécifié. Pour plus d'informations sur la spécification d'un zoom, voir « Définition du taux de zoom » à la page 85. 3 Qualité de copie Indique la qualité de copie sélectionnée. Pour plus d'informations sur la sélection de la qualité de copie, voir « Définition de la qualité de copie » à la page 84. 4 Copies triées Indique siles copies triées sont ou non sélectionnées. Pour plus d'informations sur (AcuLaser CX16NF uni- la sélection de copies triées, voir « Définition de copies triées (AcuLaser CX16NF quement) uniquement) » à la page 93. 5 Copie 2en1 Indique si la copie 2en1 est ou non sélectionnée. Pour plus d'informations sur la (AcuLaser CX16NF uni- sélection de la copie 2en1, voir « Définition de la copie 2en1 (AcuLaser CX16NF quement) uniquement) » à la page 86. 6 Copie recto-verso Apparaît uniquement si l'unité recto-verso en option a été installée. (AcuLaser CX16NF uni- Indique si la copie recto-verso est ou non sélectionnée. Si oui, la position de reliure quement) spécifiée est indiquée. Pour plus d'informations sur la copie recto-verso, voir «Définition de la copie recto- verso (AcuLaser CX16NF uniquement) » à la page 91. 7 Fonction de copie Indique la fonction de copie définie. Pour plus d'informations sur la définition d’une fonction de copie, voir « Définition d'une fonction de copie » à la page 8 UTILITY (Utilitaire) Sélectionnez cette option de menu pour modifier les divers paramètres de la machine. Pour plus d'informations, voir « Menu UTILITY (Utilitaire) » à la page

9 REPORT/STATUS (Rap- Sélectionnez cette option de menu pour afficher le nombre total de pages port/Etat) imprimées par la machine etimprimer les rapports. Pour plus d'informations, voir « Menu Rapport/Etat » à la page 30. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Ecran principal (Mode Numérisation) (AcuLaser CX16NF uniquement)

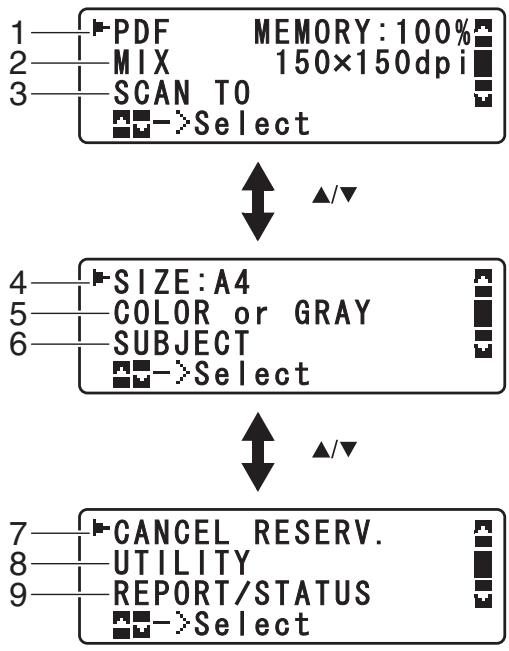

kPDF MEMORY :100%= 1 MIX 150x150dpil SCAN TO ü 2—T S-Select N° Indication Description 1 Paramètres de numéri- Permet de vérifier les paramètres actuels et de les modifier. Pour plus sation d'informations, voir « Ecran principal (Mode Numérisation) (AcuLaser CX16NF uniquement) » à la page 26. 2 Etat Suivant le cas, l'état de la machine ou un message d'erreur peut s'afficher. 3 Mémoire disponible Indique le pourcentage de mémoire disponible pour les opérations de numérisation. Li Paramètres de numérisation 1—{"PDF MEMORY: 100% 2—7-MIX 150x150dpi 3——SCAN TO { u-iSelect { A/Y 4—frSIZE: A4 E 5—7 COLOR or GRAY E 6— SUBJECT ni { Eu-Select Î A/Y 7—f"CANCEL RESERV. 8—5U TILITY 9—1REPORT/STATUS ù { u-Select N° Indication Description 1 Format de données Indique le format de données sélectionné. Pour plus d'informations sur la sélection du format de données, voir « Sélection du format de données » à la page

Panneau de commande et menu de configuration 26

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Indication Description Qualité de numérisation Indique la qualité de numérisation sélectionnée. Pour plus d'informations sur la sélection de la qualité de numérisation, voir « Sélection de la qualité de numérisation » à la page 124. Destination de données numérisées Indique la destination spécifiée pour les données numérisées. Pour plus d'informations sur la spécification de la destination des données, voir « Définition de la destination des données » à la page 105 et « Spécification d'une adresse de destination (Scan vers E-mail/FTP/SMB) » à la page 106. Remarque : Si aucune destination n'a été spécifiée, CAM TD {Scan 4 s'affiche. Format de numérisation Indique le format de numérisation sélectionné. Pour plus d'informations sur la sélection du format de numérisation, voir « Définition du format de numérisation » à la page 125. Couleur de numérisa- tion Indique la couleur de numérisation sélectionnée. Pour plus d'informations sur la sélection de la couleur de numérisation, voir « Définition de la couleur de numérisation » à la page 126. SUBJECT (sujet) Sélectionnez cette option de menu pour spécifier l'objet. Pour plus d'informations sur la spécification de l'objet, voir « Spécification de l'objet » à la page 126. Remarque : Cette option n'apparaît pas si la destination spécifiée est une adresse FTP ou SMB. CANCEL RESERV. (Annu- ler Réserv.) Sélectionnez cette option de menu pour afficher la liste des travaux en attente de transmission et supprimer un travail. Pour plus d'informations, voir « Suppression d'un travail de transmission en attente » à la page 126. Remarque : Cette option n'apparaît pas si la destination spécifiée est une adresse e-mail, FTP ou SMB. UTILITY (Utilitaire) Sélectionnez cette option de menu pour modifier les divers paramètres de la machine. Pour plus d'informations, voir « Menu UTILITY (Utilitaire) » à la page

Remarque : Cette option n'apparaît pas si la destination spécifiée est une adresse e-mail, FTP ou SMB. REPORT/STATUS (Rap- port/Etat) Sélectionnez cette option de menu pour afficher le nombre total de pages imprimées par la machine et les résultats des transmissions/réceptions de fax ainsi que pour imprimer des rapports. Pour plus d'informations, voir « Menu Rapport/ Etat » à la page 30. Remarque : Cette option n'apparaît pas si la destination spécifiée est une adresse e-mail, FTP ou SMB. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Ecran principal (Mode Fax) (AcuLaser CX16NF uniquement) Pour plus d'informations, voir le Guide d’utilisation Télécopieur. Ecran Impression TER Quand la machine reçoit un travail d'impression, l'indication F intins LIMPRIMANTE ST 3 apparaît dans la section Etat de l’écran principal. Pour afficher l’écran Impression (comme représenté ci-dessous), appuyez sur la touche € lorsque FRIHTER :Frintine LIMPRIMÉNTE ST .à est affiché. Pour annuler l'impression, appuyez sur la touche Stop/Reset (Stop/RàZ) lorsque cet écran s'affiche. Appuyez sur la touche Select pour sélectionner * PRINTER MODE

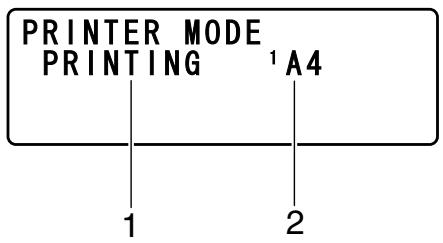

N° Indication Description 1 Etat Affiche des messages indiquant une opération telle qu'une impression. 2 Bac support/Format du Indique le bac support avec le format du support sélectionné. support Remarque : Quand un travail d'impression est reçu du pilote de l'imprimante, le format papier défini dans le pilote de l'imprimante est prioritaire par rapport à celui qui a été défini sur le panneau de commande avec l'option TE PAPER SETUF F, Parier Bacii dans le menu iTILI taires. Vérification de l’état et des paramètres de la machine Menu MODE IMPRIMANTE Lorsque l’écran principal est affiché, appuyez sur la touche 4 pour afficher l'écran PRINTER MODE (MODE IMPRIMANTE). Panneau de commande et menu de configuration 28

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner A partir de ce menu, vous pouvez afficher une indication de la quantité de toner restant dans les cartouches et sélectionner un autre mode de fonctionnement de l'imprimante. Vous avez le choix entre les trois modes suivants : pour remplacer une cartouche de toner (REPLACE MODE (Mode Remplacer)), pour remplacer toutes les cartouches de toner (EJECT MODE (Mode Ejecter)) ou pour nettoyer la lucarne des têtes d'impression (P/H CLEAN MODE (Mode Nettoyer T/I)). Le menu PRINTER MODE (MODE IMPRIMANTE) est structuré comme indiqué ci-après. Remarque : Pour revenir à l'écran précédent, appuyez sur la touche Back (Retour). Pour afficher à nouveau l'écran principal, appuyez sur la touche Stop/Reset (Stop/RàZ). Toner restant Vous pouvez afficher une indication générale de la quantité de toner restant dans les cartouches. TONER REMAINING L 1 _

Y M OC K Remarque : Pour imprimer la page de configuration, maintenez la touche Select enfoncée pendant 2 secondes lorsque l'écran ci-dessus est affiché. Changer C/T REPLACE MODE (Mode Remplacer) Fait passer la machine en REPLACE MODE (Mode Remplacer). Ce mode permet de remplacer une cartouche de toner. Pour plus d'informations sur le remplacement d'une cartouche de toner, voir « Remplacement d'une cartouche de toner » à la page 130. Remarque : Pour revenir au mode d'utilisation normale à partir du REPLACE MODE (Mode Remplacer), appuyez sur la touche Stop/Reset (Stop/RàZ). Panneau de commande et menu de configuration 29

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner EJECT MODE (Mode Ejecter) Fait passer la machine en EJECT MODE (Mode Ejecter). Ce mode permet de remplacer toutes les cartouches de toner en même temps. Pour plus d'informations sur le retrait de toutes les cartouches de toner, voir « Remplacement de toutes les cartouches de toner » à la page 136. Remarque : Pour revenir au mode d'utilisation normale à partir du EJECT MODE (Mode Ejecter), appuyez sur la touche Stop/Reset (Stop/RàZ). P/H CLEAN MODE (Mode Nettoyer T/l) Fait passer la machine en P/H CLEAN MODE (Mode Nettoyer T/l). P/H CLEAN MODE (Mode Nettoyer T/I) est un mode qui facilite le nettoyage de la lucarne des têtes d'impression. Cette dernière n'est pas nettoyée automatiquement. Pour plus d'informations sur le nettoyage de la lucarne des têtes d'impression, voir « Nettoyage de la lucarne des têtes d'impression » à la page 157. Remarque : Pour revenir au mode d'utilisation normale à partir du P/H CLEAN MODE (Mode Nettoyer T/I), voir « Nettoyage de la lucarne des têtes d'impression » à la page 157. Menu Rapport/Etat Pour afficher l'écran REPORT/STATUS (Rapport/Etat), sélectionnez F! ÂTUS ports Etati sur l'écran principal, puis appuyez sur la touche Select. Dans ce menu, vous pouvez afficher le nombre total de pages imprimées par la machine. Vous pouvez également imprimer les rapports. Le menu REPORT/STATUS (Rapport/Etat) est structuré comme indiqué ci-après. Remarque : Pour revenir à l'écran précédent, appuyez sur la touche Back (Retour). Pour afficher à nouveau l'écran principal, appuyez sur la touche Stop/Reset (Stop/RàZ). Total Imp. Vous pouvez vérifier le nombre total de pages pour chacun des travaux suivants. TOTAL PRINT (total imp.) Ce compteur indique le nombre total de pages imprimées. MONO COPY (Copie N/B) Ce compteur indique le nombre total de pages copiées en noir et blanc. COLOR COPY (Copie Coul) Ce compteur indique le nombre total de pages copiées en couleur. MONO PRINT (Impres. N/B) Ce compteurindique le nombre total de pages imprimées en noir et blanc. Panneau de commande et menu de configuration 30

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner COLOR PRINT (Impr. Coul) Ce compteur indique le nombre total de pages imprimées en couleur. FAX PRINT (Faxer Impr.) (AcuLaser CX16NF uniquement) Ce compteur indique le nombre total de pages envoyées par fax. TOTAL SCAN (Scan total) Ce compteur indique le nombre total de pages de document numérisées. Etat consom. Vous pouvez afficher la quantité de toner restant dans les cartouches et la durée de vie restante des blocs photoconducteur sous forme de pourcentage. CTONER (Toner C) Affiche le pourcentage de toner restant dans la cartouche de toner cyan

M TONER (Toner M) Affiche le pourcentage de toner restant dans la cartouche de toner magenta (M). Y TONER (Toner Y) Affiche le pourcentage de toner restant dans la cartouche de toner jaune OM). KTONER (Toner K) Affiche le pourcentage de toner restant dans la cartouche de toner noir

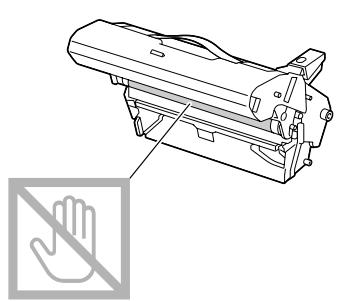

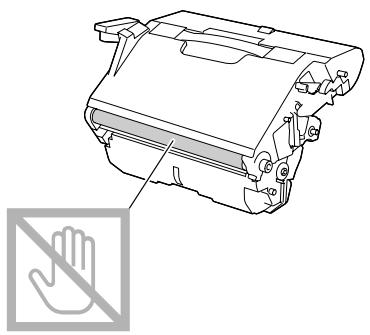

P/U (B/P) Affichele pourcentage de durée de vie restante du bloc photoconducteur. Remarque : Les quantités restantes signalées par l’état des consommables peuvent être différentes des quantités réelles et ne doivent être utilisées qu’à titre indicatif. Résult. TX/RX (AcuLaser CX16NF uniquement) Pour plus d'informations, voir le Guide d’utilisation Télécopieur. Rapport Vous pouvez imprimer les paramètres, les listes et les rapports de la machine. Ces rapports ne peuvent être imprimés qu’à partir du Bac 1. TX RESULT REPORT (Rapport Envoi) (AcuLaser CX16NF uniquement) Imprime les résultats des transmissions de fax. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. RX RESULT REPORT (Rapport Recu) (AcuLaser CX16NF uniquement) Imprime les résultats des réceptions de fax. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner ACTIVITY REPORT (Rapport Activite) (AcuLaser CX16NF uniquement) Imprime les résultats des transmissions et des réceptions de fax. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. MEMORY DATA LIST (Liste Donn. Memo.) (AcuLaser CX16NF uniquement) Imprime les informations concernant les transmissions de fax en attente. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. MEMORY IMAGE PRINT (Impres. Image Mém.) (AcuLaser CX16NF uniquement) Imprime les données et une première page réduite des transmissions de fax en attente. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. FAVORITE LIST (liste c. adresses) (AcuLaser CX16NF uniquement) Imprime les destinations enregistrées dans la liste du carnet d'adresses. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. SPEED DIAL LIST (Liste Abrégé) Imprime les destinations programmées en numérotation abrégée. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. GROUP DIAL LIST (Liste Comp. Groupe) (AcuLaser CX16NF uniquement) Imprime une liste des groupes programmés en numérotation rapide. Pour plus d'informations, voir le Guide d'utilisation Télécopieur. UTILITY MAP (Plan Du Utilitaire) Imprime le menu UTILITY (Utilitaire) et ses paramètres. CONFIGURATION PAGE (Page Configura- tion) Imprime le pourcentage approximatif de toner restant ainsi que les paramètres définis, l'état et autres informations concernant la machine. Pour afficher le menu des paramètres de la machine, sélectionnez LiTI Présentation du menu Configuration rai sur l’écran principal, et appuyez sur la touche Select. Dans le menu UTILITY (Utilitaire), Vous pouvez modifier les paramètres pour les différentes fonctions de la machine. Menu UTILITY (Utilitaire) Dans ce menu, vous pouvez modifier divers paramètres de la machine. Remarque : Q Pour revenir à l'écran précédent dans le menu UTILITY (Utilitaire), appuyez sur la touche Back (Retour) (si vous appuyez sur la touche Back (Retour) lorsque vous définissez des paramètres, ces derniers ne sont pas enregistrés). D Le menu ADMIN. MANAGEMENT (Gestion admin.) n’est accessible qu’à afficher les paramètres de ce menu, sélectionnez ADNIH . HAMAGE) l'administrateur. Pour tion admin, EHT € entrez le code d'accès Administrateur à 6 chiffres (par défaut : 000000) à l’aide du clavier, puis appuyez sur la touche Select. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Menu MACHINE SETTING (Param. Machine) Remarque : Les paramètres par défaut définis par le fabricant apparaissent en gras. AUTO PANEL RESET (RàZ Panneau Auto) Paramètre OFF (Off) / 30sec (30Sec) / 1min / 2min / 3min / 4min / 5Smin Spécifiez le délai d'inactivité au bout duquel tous les paramètres qui n'ont pas été programmés, tels que le nombre de copies, doivent être supprimés et restaurés à leur valeur par défaut. ENERGY SAVE MODE (Mode Eco. Energ) Paramètre Smin / 15min / 30min / 60min Entre en mode Economie énergie afin d'économiser de l'électricité quand aucune opération n'est effectuée. Spécifiez le délai (en minutes) au bout duquel la machine doit passer en mode Economie énergie. LCD CONTRAST (Contraste LCD) Paramètre (clair) a0mnos (foncé) Spécifiez la luminosité de l'écran des messages. KEY SPEED (VITES- | TIME TO START Paramètre 0.1sec/0.3sec/0.5sec/1.0sec/1.5sec/2.0sec/2.5sec/ SE TOUCHE) (HEURE DEBUT) 3.0sec Spécifiez le délai au bout duquel le curseur commence à se déplacer lors- qu'une touche est maintenue enfoncée. INTERVAL (Inter- Paramètre 0.1sec/0.3sec/0.5sec/1.0sec/1.5sec/2.0sec/2.5sec/ val) 3.0sec Spécifiez le délai au bout duquel le curseur se déplace en continu entre les paramètres ou caractères. LANGUAGE (Language) Paramètre ENGLISH (English) / FRENCH (French) / GERMAN (Ger- man) / ITALIAN (Italian) / SPANISH (Spanish) / PORTU- GUESE (Portuguese) / RUSSIAN (Russian) / CZECH (Czech) / SLOVAK (Slovaque) / HUNGARIAN (Hunga- rian) / POLISH (Polish) / TURKISH Sélectionnez la langue des menus et des messages affichés à l'écran. BUZZER VOLUME (Volume Buzzer) (AcuLaser CX16NF uniquement) Paramètre OFF (Off) / LOW (Bas) / HIGH (Haut) Réglez le volume du signal sonore émis lors de l'appui sur une touche ou lorsqu'une erreur se produit. INITIAL MODE (Mode initial) (AcuLaser CX16NF uniquement) Paramètre COPY (Copie) / FAX (Fax) Spécifiez le mode de fonctionnement par défaut de la machine lorsqu'elle est mise sous tension ou lorsque tous les paramètres définis sur le panneau de commande sont restaurés à leurs valeurs par défaut. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner TONER OUT STOP (Toner vide Stop) Paramètre ON (On) / OFF (Off) Indiquez si l'opération d'impression, de copie ou de fax (AcuLaser CX16NF) doit s'interrompre lorsqu'il n'y a plus de toner. L'impression, la copie ou le fax (AcuLaser CX16NF) peut se poursuivre ; cependant, la qualité de l'impression n'est pas garantie. Si l'impression, la copie et le fax se poursuivent, le message « TONER LIFE END (C/T Fin Vie) / CHANGE X TONER (Changer Toner X) » s'affiche et l'impression s'arrête. TONER LOW (Toner bas) Paramètre ON (On) / OFF (Off) Spécifiez si un message d'avertissement doit s'afficher quand la cartouche de toner est presque vide. AUTO CONTINUE (Contr Auto) Paramètre ON (On) / OFF (Off) Indiquez s’il faut continuer ou arrêter d'imprimer lorsqu'une erreur de for- mat papier survient en cours d'impression. IMAGE REFRESH (Actualiser Vue) Paramètre ON (On) / OFF (Off) Utilisez cette option lorsque de fines lignes horizontales blanches appa- raissent par intervalles sur des images. Remarque : La fonction IMAGE REFRESH (Actualiser Vue) consomme du toner. DUPLEX SPEED (Vitesse Ro-Vo) (AcuLaser CX16NF uniquement) Paramètre AUTOMATIC (Automatique) / SPEED (Vitesse) / QUA- LITY (Qualité) Sélectionnez la vitesse d'impression en recto-verso. SI AUTOMATIC Cutomatiaue) est sélectionné, la vitesse d'impression est automatiquement sélectionnée. SiSFEED (Ni tasses est sélectionné, la vitesse d'impression est prioritaire, impliquant toutefois une diminution de la qualité de résultat. ALITY Cfualitéi est sélectionné, la qualité d'impression est priori- ar conséquent, la vitesse d'impression ralentit pour augmenter la qualité. Remarque : Apparaît uniquement si l'unité recto-verso en option a été installée. CALIBRATION (Calibrage) Paramètre ON (On) / OFF (Off) Spécifiez si une stabilisation de l'image doit être effectuée ou non. Si {ni est sélectionné, l'image est stabilisée. Remarque : La fonction CALIBRATION (Calibrage) consomme du toner. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Menu TRAY1 PAPER SETUP (Déf. Papier Bac1) Remarque : Les paramètres par défaut définis par le fabricant apparaissent en gras. Type de support PLAIN PAPER (Papier standard) / LETTERHEAD (En-tête) / THICK1 (Epais1) / THICK2 (Epais2) / LABELS (Etiquettes) / ENVELOPE (Enveloppe) / POSTCARD (Carte) Format papier Les formats papier disponibles diffèrent suivant le type de support sélectionné. Type de support sélectionné Formats papier disponibles PLAIN PAPER (Papier standard) A4 / A5 /B5 / LEGAL (Legal) / LETTER (Let- ter) / G LETTER (Letter O) / STATEMENT (Statement) / EXECUTIVE (Executive) / FO- LIO (Folio) / OFICIO (Oficio) / G LEGAL (LE- GAL OFF.) / CUSTOM(PLAIN) (Perso (Stan- dard)) THICK1 (Epais1), THICK2 (Epais2) A4/ A5 /B5 / LETTER (Letter) / G LETTER (Letter O)/ STATEMENT (Statement) / EXE- CUTIVE (Executive) / CUSTOM(THICK) (Perso (Epais)) LETTERHEAD (En-tête), LABELS (Etiquettes) A4/ A5 /B5 / LETTER (Letter) / G LETTER (Letter O)/ STATEMENT (Statement) / EXE- CUTIVE (Executive) ENVELOPE (Enveloppe) cé/DL POSTCARD (Carte) L'écran pour sélectionner le format papier ne s'affiche pas. Le format papier suivant est automatiquement spécifié : 100 x 148 mm [3,9 x 5,8 pouces] Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Sélectionnezle type etle format du support chargé dans le Bac1.PourleformatCliSTOiPLAIH) Fe Standard OUCUSTOMETHICKS (Perso (Eraisi,les paramètres LEHSTH {lonsi etiiIDTH {larai doivent être spécifiés sé- parément. LENGTH {lonsi : les valeurs pouvant être sélectionnées vont de 356 mm pourFLäIN PAPER (Parier stan- dard), et de à297 mmpourTHICEI (Eraisii etTHICKZ (Erais2i. Par défaut : 2537 mm. WIDTH {larsi : les valeurs pouvant être sélectionnées vont de 33 à 215 mm. Par défaut :2 i mm. Quand vous sélectionnez un type de support, l'écran affiche les formats disponibles. Ceux-ci diffèrent selon le type de support sélectionné. Remarque : Sivous imprimez via le pilote de l'imprimante, les paramètres définis dans le pilote sont prioritaires par rapport à ceux qui sont définis danslemenuTRäïi PAFER SETUF (Déf. Parier Baci3. Vérifiez quele Bac 1 contient le type et le format du support sélectionnés dans le pilote de l'imprimante. Menu ADMIN. MANAGEMENT (Gestion admin.) (AcuLaser CX16NF uniquement) Remarque : D Le menu ADMIN. MANAGEMENT (Gestion admin.) n’est accessible qu'à l'administrateur. Pour afficher les paramètres de ce menu, sélectionnez ÉDHIH, MÉHAGEMENT € tion admin, entrez le code d'accès Administrateur à 6 chiffres (par défaut : 000000) à l’aide du clavier, puis appuyez sur la touche Select. D Les paramètres par défaut définis par le fabricant apparaissent en gras. ADMINISTRATOR NO. (code admin.) Spécifiez un nouveau code d'accès Administrateur. REMOTE MONITOR (Moniteur Dist.) Paramètre OFF (Off) / ON (On) Activez ou désactivez le contrôle du système à distance. Si {Üni estsélectionné, le support technique peut accéder au mode menu. SiOFF {Off} est sélectionné, le support technique ne peut pas accéder au mode menu. Remarque : Ce paramètre est à usage du support technique. Il ne doit être modifié qu'en cas de besoin. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner NETWORK SETT- ING (Param. Re- seau) TCP/IP Paramètre DISABLE (Déscativ.) / ENABLE (Activer) Activez le paramètre pour connecter la machine en réseau. IP ADDR. SETTING (Def. Adresse ip} Paramètre AUTO (Autom.) / SPECIFY (Spécific.) Définissez l'adresse IP de cette machine sur le réseau. SIAUTO ‘hutom.i est sélectionné, l'adresse IP sera automa- tiquement assignée. SISFECIFY {£récific.3 est sélectionné lement des paramètres pour IF DE! SUENET MASK € au etGATENAY LP tail}. spécifiez manuel- e S-R DNS CONFIG. (CONFIG. DNS) Paramètre DISABLE (Déscativ.) / ENABLE (Activer) Indiquez si le paramètre Serveur DNS doit être spécifié. SiEHABLE {âctiverà est sélectionné, spécifiez les adresses du serveur DNS (jusqu'à trois). DHCP! Paramètre DISABLE (Déscativ.) / ENABLE (Activer) Si un serveur DHCP est présent sur le réseau, spécifiez si l'adresse IP et toute autre information réseau sont automati- quement assignées par le serveur DHCP. BOOTP"1 Paramètre DISABLE (Déscativ.) / ENABLE (Activer) Si un serveur BOOTP est présent sur le réseau, spécifiez si l'adresse IP et toute autre information réseau sont automati- quement assignées par le serveur BOOTP. ARP/PING*! Paramètre DISABLE (Déscativ.) / ENABLE (Activer) Spécifiez si la commande ARP/PING est utilisée lors de l'attri- bution de l'adresse IP. HTTP! Paramètre DISABLE (Déscativ.) / ENABLE (Activer) Activez ou désactivez HTTP. Panneau de commande et menu de configuration

Ro-Vo)"1 Paramètre AUTO (Autom.) / 10BASE-T FULL (10Ba- se-T total) / 10BASE-T HALF (10Base-T demi) / 100BASE-TX FULL (100Base-TX total) / 100BASE-TX HALF (100Base-TX demi) Spécifie la vitesse de transmission pour le réseau et la mé- thode de transmission pour la transmission bidirectionnelle. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner E-MAIL SETTING (Param. Email) SMTP Paramètre DISABLE (Déscativ.) / ENABLE (Activer) Activez ou désactivez les fonctions de transmission e-mail pour cette machine. SENDER NAME (Nom Emetteur) Spécifiez le nom de l'expéditeur d'e-mail (jusqu'à 20 caractè- res) pour la numérisation en réseau. Par défaut : EPSON_AL-CX16NF. E-MAIL ADDRESS (Adresse E-Mail) Spécifiez l'adresse e-mail (jusqu'à 64 caractères) de l'expédi- teur d'e-mail utilisé pour la numérisation en réseau. Par défaut : vide. DEFAULT SUBJECT (sujet par deft) Spécifiez l'objet (jusqu'à 20 caractères) du message e-mail utilisé pour la numérisation en réseau. Par défaut : From EPSON AL-CX16NF. SMTP SERVER ADDR. (Serveur SMTP) Spécifiez l'adresse IP ou le nom d'hôte (jusqu'à 64 caractères) pour le serveur SMTP. Par défaut : 0.0.0.0. SMTP PORT NO. (No. Port SMTP) Paramètre 1 à 65535 (par défaut : 25) Spécifiez le numéro de port qui communique avec le serveur SMTP. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner SMTP TIMEOUT (Delai SMTP) Paramètre 30 à 300 sec (par défaut : 60 sec) Sélectionnez le délai (en secondes) au bout duquel la conne- xion au serveur SMTP doit expirer. TEXT INSERT (Inseert. Texte) Paramètre OFF (Off) / ON (On) Sélectionnez si le texte spécifié est inséré ou non dans le message e-mail. POP BEFORE SMTP (POP avant SMTP) DISABLE/ Paramètre DISABLE (Déscativ.) / ENABLE (Activer) ENABLE (Dés- activ./Activ.) Activez ou désactivez POP avant SMTP. SiENAELE Activer estsélectionné, spécifiezle délai (entre 0 et 60 secondes). Par défaut : 5sec. POP3 SERVER | Spécifiez le nom d'hôte ou l'adresse IP (jusqu'à 64 caractères) ADDR. (adres- | du serveur POP3 utilisé pour l'authentification avec POP se serv. avant SMTP.

POP3) Par défaut : 0.0.0.0. POP3 PORT Paramètre 1 à 65535 (par défaut : 110)

POP3)"2 Spécifiez le numéro de port utilisé pour communiquer avec le serveur POP3. POP3 TI- Paramètre 30 à 300 sec (par défaut : 30 sec) MEOUT (DE- LAI POP3)"2 Sélectionnez le délai (en secondes) au bout duquel la conne- xion au serveur POP3 doit expirer. POP3 AC- Spécifiez le nom d'utilisateur (jusqu'à 63 caractères) utilisé COUNT pour l’authentification avec le serveur POP3. Eu Par défaut : vide. POP3 PASS- Spécifiez le mot de passe (jusqu'à 15 caractères) utilisé pour WORD l’authentification avec le serveur POP3. (Mdpasse Par défaut : vide. POP3) Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner SMTP AUTH. DISABLE/ Paramètre DISABLE (Déscativ.) / ENABLE (Activer) (authentif. ENABLE (Dés- SMTP) activ./Activ.) Activez ou désactivez l'authentification SMTP. SMTP USER Spécifiez le nom d'utilisateur (jusqu'à 63 caractères) utilisé NAME (nom pour l’authentification SMTP. : »3 util SMTP) Par défaut : vide. SMTP PASS- Spécifiez le mot de passe (jusqu'à 15 caractères) utilisé pour WORD l'authentification SMTP. Lies Par défaut : vide. Panneau de commande et menu de configuration

Spécifiez l'adresse (jusqu'à 64 caractères) du serveur LDAP. Par défaut : 0.0.0.0.

LDAP PORT NO. (N° PORT

LDAP)'4 Paramètre 1 à 65535 (par défaut : 389) Spécifiez le numéro de port du serveur LDAP. SSL SETTING (Parametres SSL)"4 Paramètre DISABLE (Déscativ.) / ENABLE (Activer) Activez ou désactivez SSL.

SEARCH BASE (BASE DE RECHER-

CHE)'4 Spécifiez le point de départ de la recherche (jusqu'à 64 ca- ractères) dans une structure hiérarchique organisée sur le serveur LDAP. Par défaut : vide. ATTRIBUTE (ATTRIBUT) "4 La recherche peut être spécifiée sous forme d'un nom ou d'une adresse e-mail (jusqu'à 32 caractères). Par défaut : en.

SEARCH METHOD (METHODE DE

RECHE)"4 Paramètre BEGIN (DEBUT) / CONTAIN (CONTIENT) / END (FIN) Les caractères spécifiés peuvent être recherchés au début, au milieu ou à la fin.

LDAP TIMEOUT (DELAI LDAP)"#

Paramètre 5 à 300 sec (par défaut : 60 sec) Spécifiez le délai d'attente maximal pendant une recherche.

MAX.SEARCH RESULTS (MAX.RE-

Paramètre 5 à 100 (par défaut : 100) Spécifiez le nombre maximal de destinations affichées après une recherche. AUTHENTICATION (AUTHENTIFI- CATION)'4 Paramètre ANONYMOUS (ANONYME) / SIMPLE / DIGEST-MDS5 / GSS-SPNEGO Sélectionnez la méthode d’authentification utilisée pour ou- vrir une session sur le serveur LDAP.

LDAP ACCOUNT (COMPTE

LDAP)'4 Spécifiez le compte (jusqu'à 64 caractères) utilisé pour se connecter au serveur LDAP. Par défaut : vide. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner LDAP PASSWORD (MdPasse LDAP)"4 Spécifiezle mot de passe (jusqu'à 32 caractères) utilisé pourse connecter au serveur LDAP. Par défaut : vide.

DOMAIN NAME (NOM DOMAI-

NE)'4 Spécifiez le nom de domaine (jusqu'à 64 caractères) utilisé pour se connecter au serveur LDAP. Par défaut : vide. USB SETTING (Param. USB) Paramètre Windows / Mac Sélectionnezle système d'exploitation de l'ordinateur auquel la machine est connectée via un câble USB. COMM. SETTING (Param. Comm.) TONE/PULSE (Tonalité/Impuls.) Paramètre TONE (Tonalité) / PULSE (Impulsion) Sélectionnez le système de numérotation. Si ce paramètre n'est pas correctement défini pour le système de numérota- tion utilisé, vous ne pourrez ni envoyer ni recevoir de fax. Vérifiez le système de numérotation de votre ligne télépho- nique avant de sélectionner le paramètre approprié. LINE MONITOR (Ligne Controle) Paramètre OFF (Off) / LOW (Bas) / HIGH (Haut) Sélectionnez le volume sonore du signal de contrôle de transmission. PSTN/PBX (RTC/PABX) Paramètre PSTN (RTC) / PBX (PABX) Déterminez si le câblage du téléphone connecté est un ré- seau téléphonique public commuté (RTC) ou un autocom- mutateur téléphonique privé (PABX). Pour un système PABX, le préfixe (numéro d'accès à une ligne extérieure ou numéro de poste) peut être spécifié. Panneau de commande et menu de configuration

ZONE (Fuseau) : GMT+12:00 GMT-12:00 (par intervalles de 30 minutes) (Par défaut : GMT-+00:00) Utilisez le clavier pour spécifier la date, l'heure et le fuseau horaire. DATE FORMAT (Format Date) Paramètre MM/DD/YY (MM/JJ/AA), DD/MM/YY (JJ/ MM/AA), YY/MM/DD (AA/MM/JJ) Sélectionnez le format d'affichage pour les rapports et les listes. USER FAX NUMBER (No. Fax Uti- | Entrez votre numéro de fax. Vous pouvez entrer 20 caractères lisat) maximum (chiffres, espaces, signes + et - inclus). Le numéro spécifié est imprimé en en-tête des fax émis. Par défaut : vide. USER NAME (Nom Utilisateur) Entrez votre nom. Vous pouvez entrer au maximum 32 ca- ractères. Le nom spécifié est imprimé en en-tête des fax émis. Par défaut : vide. Panneau de commande et menu de configuration 44

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner AUTO REDIAL NUMBER OF REDIAL (Nombre de | Paramètre 1 à 10 (par défaut : dépend de PTT SETT- (Rappel Auto) Rappels) ING (Param. PTT) Spécifiez le nombre de rappels en cas de non-réponse du correspondant, par exemple en cas de ligne occupée. INTERVAL (Interval) Paramètre 2 à 99 min (par défaut : dépend de PTT SETTING (Param. PTT)) Spécifiez l'intervalle de temps entre les rappels. "1 Cette option de menu n'apparaît que si le paramètre ADMIN. MANAGEMENT (Gestion admin.2/METHORK SETTING éParam. Reseaui/TCP/IP est activé ŒHABLE cActiveri). *2 Cette option de menu n'apparaît que si le paramètre ADIN. MANAGEMENT £Gestion admin.3/Æ-MAIL SETTING éParam. Email3/POP BEFORE SMTP (POP avant SMTP) /DISABLE-ENABLE (Désactiu.Actiu,3 est activé (EMABLE âctiver)). min,2/E-MAIL SETTIHG Actiy.3 est activé (EHABLE "3 Cette option de menu n'apparaît que si le paramètre ADMIN. MAHAGEMENT CBes tion éParam. Email)/5 AUTH, <authenti SMTP) /DISÉBLE-ENABLE (Désactiu tâctiver)). “Cette option demenun'apparaîtquesileparamètreDiil. MAMAGEMENT Gestion admin.) /LDAf TTINE (Faram. LOAP)/DISABLE-ENABLE (Désactiu.-hctiu,i est activé EHABLE (Activer). Menu COPY SETTING (Param. Copie) Remarque : Les paramètres par défaut définis par le fabricant apparaissent en gras. PAPER PRIORITY (Priotité Pa- Paramètre TRAY1 (Bac1) / TRAY2 (Bac2) pier) (AcuLaser CX16NF unique- Spécifiez le bac support normalement utilisé. ment) Remarque : Sile chargeur papier de 500 feuilles en option n'est pas installé, cette option n'apparaît pas. QUALITY PRIORITY (Priotité Paramètre MIX (Mix), TEXT (Texte), PHOTO (Photo), FINE/MIX (Fin/Mix), Qualité) FINE/TEXT (Fin/Texte), FINE/PHOTO (Fin/Photo) Sélectionnez le type de document à copier. DENSITY PRIORITY (Priotité Paramètre AUTO (Autom.) / MANUAL (Manuel) Densité) Sélectionnez la densité normalement utilisée. Panneau de commande et menu de configuration 45

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner DENSITY LE- | AUTO (Au- Paramètre (clair) anmo8 (foncé) VEL (Niveau tom.) dens.) Réglez la densité de la couleur de fond. MANUAL Paramètre (clair) a0o0wou08 (foncé) (Manuel) Spécifiez la densité par défaut de la copie. OUTPUT PRIORITY (Priorité Paramètre NON-SORT (Non-tri) / SORT (tri) Sortie) (AcuLaser CX16NF unique- ment) Activez ou désactivez le tri des copies (assemblage). DUPLEX COPY (copie rect/ vers) (AcuLaser CX16NF unique- ment) Paramètre OFF (Off) / LONG EDGE (Bord Long) / SHORT EDGE (Bord Court) Sélectionnez le mode de copie recto-verso à effectuer par défaut. SiGFF {Of#3 est sélectionné, la copie recto-verso n'est pas effectuée par défaut. SiLONS EDGE Bord Lons) est sélectionné, la copie recto-verso est effectuée par défaut, avec la reliure des pages copiées positionnée sur le bord long des feuilles. SiSHORT EDGE Bord Court} est sélectionné, la copie recto-verso est effectuée par défaut, avec la reliure des pages copiées positionnée sur le bord court des feuilles. Remarque : Apparaît uniquement si l'unité recto-verso en option a été installée. Men u DIAL REGISTER (Enregist. Num.) (AcuLaser CX16NF uniquement) FAVORITE (annuaire) Enregistrezles numéros de fax et les adresses e-mail souvent utilisés dans la liste du carnet d'adresses.Vous pouvezainsirappeler ces destinations sans avoir à les ressaisir manuellement au risque de commettre des erreurs. Dans cette liste, vous pouvez enregistrer jusqu'à 20 destinations. SPEED DIAL (Numerot. Abrege) Enregistrez les numéros de faxet les adresses e-mail souvent utilisés sous forme de destinations en numérotation abrégée. Vous pouvez ainsi rappeler ces des- tinations sans avoir à les ressaisir manuellement au risque de commettre des erreurs. Vous pouvez enregistrer jusqu'à 250 destinations en numérotation abrégée. Pour plus d'informations, voir « Enregistrement de destinations en numérota- tion abrégée (saisie directe) » à la page 117 et « Enregistrement de destinations en numérotation abrégée (recherche LDAP) » à la page 118. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner GROUP DIAL (Numerot. Groupee) Enregistrez les destinations d'émission souvent utilisées sous forme d'une des- tination en numérotation groupée. Vous pouvez ainsi rappeler plusieurs des- tinations en sélectionnant simplement le groupe ainsi enregistré. Vous pouvez enregistrer jusqu'à 50 destinations dans une destination en nu- mérotation groupée. Vous pouvez enregistrer jusqu'à 20 destinations en numérotation groupée. Pour plus d'informations, voir « Enregistrement de destinations en numérota- tion groupée » à la page 121. Menu FAX TX OPERATION (Pa Remarque : Les paramètres par défaut ram. Transmis.) (AcuLaser CX16NF uniquement) nis par le fabricant apparaissent en gras. DENSITY LEVEL (Niveau dens.) Paramètre (clair) anmo8 (foncé) Spécifiez la densité de numérisation d'un document. QUALITY PRIORITY (Priotité Qualité) Paramètre STD/TEXT (Std/Texte), FINE/TEXT (Fin/Texte), S-FINE/TEXT {S-Fin/Texte), STD/PHOTO (Std/Photo), FINE/PHOTO (Fin/Pho- to), S-FINE/PHOTO (S-Fin/Photo) Sélectionnez la résolution de numérisation (qualité du document faxé) par défaut. D'TEXT {5td-Textei : sélectionnez ce paramètre pour les documents contenant du texte manuscrit ou imprimé. FIHE-TEXT {Fin-Textei : sélectionnez ce paramètre pour les documents conte- nant du texte en petits caractères. B-FIHE/TEXT (5-Fin-Textei : sélectionnez ce paramètre pour des documents tels que des articles de presse en petits caractères ou contenant des illustrations détail- lées. ETD-PHOTO <6td-Fho : sélectionnez ce paramètre pour les documents illustrés contenant des photos normales. FINE-PHOTO {Fin-Phatoï : sélectionnez ce paramètre pour les documentsillustrés contenant des images détaillées. $-FINE-PHOTO €5-Fi ata : sélectionnez ce paramètre pour les documents illustrés contenant des images très détaillées. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner DEFAULT TX (emiss par de- faut) Paramètre MEMORY TX (emission memoire) / DIRECT TX (emission chargeur) Sélectionnez la méthode désirée d'envoi des documents. MEMORY TK (emission memoire) :avec cette méthode, la transmission du fax dé- marre après la numérisation du document en entier et son stockage en mémoire. Le nombre total de pages est automatiquement imprimé avec le numéro de page dans l'en-tête du fax. La mémoire risque toutefois de saturer si le document comporte de nombreuses pages ou si la taille des données est volumineuse du fait de la résolution d'image. DIRECT TK Cem in charseuri : avec cette méthode, la transmission du fax s'effectue en temps réel dans l’ordre des destinations appelées. Si le document faxé comporte de nombreuses pages, cette méthode est préférable à la précédente pour ne pas saturer la mémoire. HEADER (En-Tête) Paramètre OFF (Off) / ON (On) Choisissez d'imprimer ou non les informations sur la source de la transmission (date/ heure de la transmission, nom et numéro de fax de l'expéditeur, numéro de session et numéro de page) de la machine sur le document transmis. Menu FAX RX OPERATION (Param. Réception) (AcuLaser CX16NF uniquement) Remarque : Les paramètres par défaut définis par le fabricant apparaissent en gras. MEMORY RX MODE (Mde Mém. Récept.) Paramètre OFF (Off) / ON (On) Activez (5H {Üni) ou désactivez (FF {0##:) la réception en mémoire. Sélectionnez OH {On pour ne pas imprimer des fax confidentiels ou lorsque personne n'est dis- ponible, par exemple la nuit. Les documents reçus peuvent être stockés dans la mémoire et imprimés à une heure spécifiée ou lorsque vous désactivez(iFF £Of#)la réception en mémoire. Un mot de passe peut être défini pour spécifier l'heure de début ou de fin de la réception en mémoire, ou pour annuler la fonction. L'heure de début et l'heure de fin sont valides chaque jour tant que la réception en mémoire est activée. NO. of RINGS (No. De Sonne- ries) Paramètre 1 à 16 (par défaut : dépend de PTT SETTING (Param. PTT)) Entrez le nombre de sonneries (de i à 1£) avant que la machine commence à récep- tionner le fax quand un téléphone externe est branché. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner REDUCTION RX (Récept. Ré- duite) Paramètre OFF (Off) / ON (On) / CUT (Couper) Choisissez comment imprimer les documents plus longs que le format papier utilisé (réduire, diviser ou couper). OFF {üffà : le document est imprimé en taille réelle et divisé sur plusieurs pages. OH {ni : le document est réduit à l'impression. CUT {Courari :le document est imprimé, mais toute partie ne tenant pas sur la page est tronquée. RX PRINT (Impress. Récept.) Paramètre MEMORY RX (Mémoire RX) / PRINT RX (Impr. RX) Sélectionnez si le fax est imprimé uniquement après réception de toutes les pages du document ou dès que la première page du document est reçue. ire RK3 : l'impression commence après réception de toutes les PRINT RK €lmpr. RK l'impression commence dès que la première page est reçue. RX MODE (Mode Récept) Paramètre AUTO RX (Automat RX) / MANUAL RX (Manuel RX) Spécifiez si le mode de réception est automatique ou manuel. AUTO RX CAutomat Rx :la réception du fax se fait automatiquement après le nombre de sonneries défini. HANUAL RE 81 #3 : la réception du fax ne se fait pas automatiquement. Elle commence après avoir établi une connexion en décrochant le combiné téléphonique ou en appuyant sur la touche On hook (Raccrochè), puis sur la touche Start (En- voi). FORWARD (faire suivre) Paramètre OFF (Off) / ON (On) / ON(PRINT) (ON(IMPR.)) Indiquez s’il faut faire suivre les fax reçus. ÔFF {0ff3 : sélectionnez ce paramètre pour ne pas faire suivre le document. OH € :sélectionnez ce paramètre pour faire suivre le document reçu au numéro de fax ou à l'adresse e-mail spécifié. OHÉFRINT3 COHCIMPR. 33 : sélectionnez ce paramètre pour faire suivre le document reçu au numéro de fax ou à l'adresse e-mail spécifié pendant que la machine l'impri- me. FOOTER (Pied de Page) Paramètre OFF (Off) / ON (On) Spécifiez si les informations de réception (date de réception, nombre de pages, etc.) doivent être imprimées au bas des pages de chaque document reçu. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner SELECT TRAY (Sélection Bac) Paramètre TRAY1 (Bac1) / TRAY2 (Bac2) Sélectionnez le bac support à utiliser pour imprimer les documents reçus ou les rapports de transmission. Remarque : Sile chargeur papier de 500 feuilles en option n'est pas installé, cette option n'apparaît pas. Menu REPORTING (Rapports) (AcuLaser CX16NF uniquement) Remarque : Les paramètres par défaut définis par le fabricant apparaissent en gras. ACTIVITY REPORT (Rapport Activite) Paramètre OFF (Off) / ON (On) Toutes les 60 émissions/réceptions, un rapport peut être imprimé pour une vérifica- tion de résultats. Ce paramètre vous permet de spécifier si ce rapport doit être ou non automatiquement imprimé après la 60e émission/réception. TX RESULT REPORT (Rapport Envoi) Paramètre ON (On) / ON(ERROR) (On (Erreur)) / OFF (Off) Spécifiez si un rapport de résultat de transmission doit être imprimé automatique- ment à la fin d'une transmission. OH CO imprime un rapport après chaque transmission. ONCERROR) <On €Erreuri3 : imprime un rapport après une transmission unique- ment si une erreur s'est produite. QFF <OfF3 :n'imprime pas de rapport après chaque transmission, même si une erreur s'est produite. Le rapport de résultat de transmission est normalement imprimé après une trans- mission par émission. RX RESULT REPORT (Rapport Recu) Paramètre ON (On) / ON(ERROR) (On (Erreur)) / OFF (Off) Spécifiez si un rapport de résultat de réception doit être imprimé automatiquement à la fin d'une réception. OH {ni : imprime un rapport après chaque réception. ONCERROR) On Erreurià ‘imprime un rapport après une réception uniquement si une erreur s'est produite. OFF {Off3 : n'imprime pas de rapport après chaque réception, même si une erreur s'est produite. Panneau de commande et menu de configuration

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Menu SCAN SETTING (Param. Scanner) (AcuLaser CX16NF uniquement) Remarque : Les paramètres par défaut nis par le fabricant apparaissent en gras. RESOLUTION (Résolution) Paramètre 150x150 dpi / 300x300 dpi Sélectionnez la résolution de numérisation par défaut pour les opérations Scan vers E-mail. IMAGE FORMAT (Format Ima- | Paramètre TIFF / PDF / JPEG ge) Sélectionnezle format par défaut pour enregistrer les fichiers lors des opérations Scan vers E-mail. Remarque : Les fichiers PDF peuvent être ouverts dans Adobe Acrobat Reader. Les fichiers d'images TIFF ayant été numérisés avec le paramètre CÜLOR BRAY éCouleur-Gris3 activé ne peuvent pas être ouverts avec l'outil Aperçu des images et des télécopies Windows, fourni en standard avec Windows XP. Ces fichiers peuvent être ouverts avec des applications de traitement d'image telles que PhotoShop, Mi- crosoft Office Document Imaging ou ACDsee. CODING METHOD (Méthode Paramètre MH/MR/MMR Codage) Sélectionnez la méthode de compression par défaut lors des opérations Scan vers E-mail. Le taux de compression de ces méthodes augmente dans l'ordre suivant :HH > HR >

Remarque : Ces paramètres sont disponibles uniquement siBii Or1: comme paramètre couleur durant la transmission e-mail. H-E3 a été sélectionné FILE SIZE (taille fichier) Paramètre NO SPLIT (NON DIVISION) / SPLIT (DIVISION) Indiquez s’il faut limiter ou non la taille des données numérisées lorsqu'elles sont jointes à un e-mail. SiSFLIT {DIUISTOH) est sélectionné, spécifiez une taille maximale de fichier entre i et iä Mo. Si les données à envoyer dépassent la taille maximale autorisée, elles sont divisées et envoyées sous forme de plusieurs pièces jointes. Remarque : Pour recevoir plusieurs fichiers en pièces jointes, une application de messagerie compatible avec des transmissions divisées est requise. QUALITY PRIORITY (Priotité Paramètre MIX (Mix) / TEXT (Texte) / PHOTO (Photo) Qualité) Sélectionnez la qualité des données numérisées à utiliser par défaut. Panneau de commande et menu de configuration 51

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner DENSITY LEVEL (Niveau dens.) Paramètre (clair) anomnom (foncé) Sélectionnez la densité des données numérisées à utiliser par défaut. Panneau de commande et menu de configuration

Bac1 = Multifonction Bac 2 = Papier standard seulement ** Avec support épais Taille minimale : 3,6 x 7,25 pouces (92,0 x 184,0 mm). Taille maximale : 8,5 x 11,7 pouces (216,0 x 297,0 mm). Types de support Avant d’acheter des supports spéciaux en grande quantité, faites des essais d'impression avec chacun d’eux afin de vérifier la qualité produite. Rangez les supports sur une surface plane et régulière et dans leur emballage d’origine tant que vous n'êtes pas prêt à les utiliser. Papier standard (Papier recyclé) Capacité Bac1 Jusqu'à 200 feuilles, suivant leur grammage Bac 2*1 Jusqu'à 500 feuilles, suivant leur grammage Orientation Bac1 Face vers le haut Bac 2*1 Face vers le haut Pilote Plain Paper (Papier standard) (recyclé) Grammage 60 à 90 g/m° (16 à 24 Ib bond) Gestion des supports 54

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Recto-verso*1 L'impression recto-verso automatique ne peut être effectuée que sur papier standard au format Letter/A4. “1 AcuLaser CX16NF uniquement Utilisez un papier standard présentant les caractéristiques suivantes : D Adapté pour imprimantes et copieurs sur papier standard, tels que du papier standard ou recyclé d’usage courant. Remarque : N'utilisez pas des supports tels que ceux décrits ci-après, car ils risquent de produire des résultats médiocres, de provoquer des bourrages, voire d’endommager la machine. N'utilisez pas des supports présentant les caractéristiques suivantes : D Supports traités en surface (tels que papier carbone et papier couleur ayant subi un traitement) LH Papier avec dos carbone Xi Supports non homologués pour transfert thermique (papier thermo-sensible, papier pour laminage ou pelliculage) Supports pour transfert à froid Supports pour presse d'imprimerie Supports spécifiques pour imprimantes jet d’encre (papier ultra-fin, film brillant et cartes) Papier pré-imprimé sur une autre machine (imprimante, copieur ou fax) Supports poussiéreux D DO D DL 0 0 Papier mouillé (ou humide) Remarque : Stockez les supports dans un local où l'humidité relative se situe entre 15 % et 85 %. Le toner n’adhère pas sur les supports humides. Papier pelliculé Papier adhésif Papier plié, froissé, gondolé, gaufré, déformé ou plissé D DO LD Papier ajouré, perforé ou déchiré Gestion des supports

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Papier trop souple, trop rigide, trop fibreux Papier avec recto et verso de texture (rugosité) différente Papier trop fin ou trop épais Supports chargés d’électricité statique Supports laminés ou dorés ; trop lumineux Supports ne résistant pas à la température de fixation (180° C [356° F]) Papier non découpé à angles droits ou de dimensions non uniformes Papier avec colle, adhésif, trombones, agrafes, attaches, crochets ou œillets Papier acide DL D DL D O0 DL DL C0 0 Et tout autre support non homologué Support épais Est qualifié d’épais tout support dont le grammage est supérieur à 90 g/m? (24 1b bond). Avant de lancer une impression sur ce type de support, procédez à des essais pour vérifier la vitesse et la qualité d'impression. Vous pouvez imprimer en continu sur un support épais. Toutefois, des bourrages risquent de se produire suivant la qualité du support utilisé et votre environnement d'impression. En cas de problème, arrêtez l'impression en continu et n’imprimez que sur une seule feuille à la fois. Capacité Bac1 Jusqu'à 50 feuilles, suivant leur grammage Bac 2* Non pris en charge Orientation Face vers le haut Pilote Thick Stock 1 (Support épais 1) Thick Stock 2 (Support épais 2) Grammage Support épais 1 : 91 à 163 g/m° (25 à 43,5 Ib bond) Support épais 2 : 164 à 209 g/m” (43,6 à 55,6 Ib bond) Recto-verso“1 Non pris en charge “1 AcuLaser CX16NF uniquement Gestion des supports 56

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner N'utilisez pas des supports épais présentant les caractéristiques suivantes : D Mélangés avec tout autre support dans les bacs (car vous risquez de provoquer des bourrages) Enveloppe N’imprimez que sur le devant (côté adresse) de l’enveloppe, en évitant les zones de triple épaisseur (devant+dos+rabat) où l'impression risque de se faire avec des lacunes ou des caractères estompés. Vous pouvez imprimer en continu sur des enveloppes. Toutefois, des bourrages risquent de se produire suivant la qualité du support utilisé et votre environnement d'impression. En cas de problème, arrêtez l'impression en continu et n’imprimez que sur une seule enveloppe à la fois. Capacité Bac1 Jusqu'à 10 feuilles, suivant leur grammage Bac 2* Non pris en charge Orientation Face vers le haut Pilote Envelope (Enveloppe) Recto-verso“1 Non pris en charge “1 AcuLaser CX16NF uniquement Utilisez des enveloppes présentant les caractéristiques suivantes : d De format C6 ou Enveloppe DL (d’autres formats d’enveloppe ne sont pas pris en charge.) D Courantes pour imprimantes laser, avec fermeture en diagonale, pliures et bords francs, et rabats pré-encollés ordinaires Remarque : Les enveloppes à rabats gommés risquent de se coller en passant dans les rouleaux chauffants de l'imprimante. Il vaut donc mieux utiliser des enveloppes à rabats enduits de colle émulsionnée. LH Homologuées pour l'impression laser D Sèches N'utilisez pas des enveloppes présentant les caractéristiques suivantes : LH Avec rabats auto-collants d Avec rubans adhésifs, attaches métalliques, clips ou bandes amovibles Gestion des supports 57

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Avec fenêtres transparentes De texture trop grossière Composées de matière fusible, volatile, décolorante ou émettrice de vapeurs nocives D DO DL 0 Pré-scellées Etiquettes Une planche d'étiquettes se compose d’une face recto (surface imprimable) et d’une face verso adhésive, recouverte d’une feuille de protection : La face recto doit répondre aux spécifications Papier standard. d Lafacerecto doitentièrement recouvrir la feuille de protection, et ne doit laisser apparaître aucune substance adhésive en surface. Vous pouvez imprimer sur des planches d’étiquettes en continu. Toutefois, des bourrages risquent de se produire suivant la qualité du support utilisé et votre environnement d'impression. En cas de problème, arrêtez l'impression en continu et n’imprimez que sur une seule planche à la fois. Songez à imprimer d’abord vos données sur du papier standard pour vérifier la mise en page. Pour plus d'informations concernant l'impression d’étiquettes, consultez la documentation de votre application. Capacité Bac1 Jusqu'à 50 feuilles, suivant leur grammage Bac 2* Non pris en charge Orientation Face vers le haut Pilote Labels (Etiquettes) Recto-verso“1 Non pris en charge “1 AcuLaser CX16NF uniquement Utilisez des planches d’étiquettes présentant les caractéristiques suivantes : D Recommandées pour l'impression laser N'utilisez pas des planches d’étiquettes présentant les caractéristiques suivantes : H Comportant des étiquettes facilement détachables ou des feuilles de protection décollées A Laissant apparaître toute substance adhésive en surface Gestion des supports 58

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Les étiquettes de ces planches peuvent rester collées dans l'unité de fixation et provoquer des bourrages. d Pré-découpées ou perforées Ne pas utiliser Utiliser mimi) mimi) mimi) mimi) mme) Planche avec feuille de protection silico- Planche pleine page (sans prédécoupe) née Papier en-tête Vous pouvez imprimer en continu sur du papier en-tête. Toutefois, des bourrages risquent de se produire suivant la qualité du support utilisé et votre environnement d'impression. En cas de problème, arrêtez l'impression en continu et n’imprimez que sur une seule feuille à la fois. Songez à imprimer d’abord vos données sur du papier standard pour vérifier la mise en page. Capacité Bac1 Jusqu'à 50 feuilles, suivant leur taille et leur grammage Bac 2* Non pris en charge Orientation Face vers le haut Pilote Letterhead (Papier en-tête) Recto-verso“1 Non pris en charge “1 AcuLaser CX16NF uniquement Carte Vous pouvez imprimer en continu sur des cartes. Toutefois, des bourrages risquent de se produire suivant la qualité du support utilisé et votre environnement d'impression. En cas de problème, arrêtez l'impression en continu et n’imprimez que sur une seule carte à la fois. Songez à imprimer d’abord vos données sur du papier standard pour vérifier la mise en page. Gestion des supports 59

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Capacité Bac1 Jusqu'à 50 feuilles, suivant leur grammage Bac 2* Non pris en charge Orientation Face vers le haut Pilote Postcard (Carte) Recto-verso“1 Non pris en charge “1 AcuLaser CX16NF uniquement Utilisez des cartes présentant les caractéristiques suivantes : LH Homologuées pour l'impression laser N'utilisez pas des cartes présentant les caractéristiques suivantes : 1 Couchées Conçues pour imprimantes jet d’encre Pré-coupées ou perforées

Courbées ou pliées Remarque : Si les cartes sont di Gestion des supports

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Surface imprimable Sur tous les formats de support, la surface imprimable se situe à 4,0 mm (0,157 pouce) maximum des bords. a=4,0 mm

• Surface imprimable Chaque format de support a sa propre surface imprimable (surface maximum dans laquelle l'impression peut se faire clairement et sans distorsion). Cette surface est limitée par deux contraintes matérielles (la taille physique du support et les marges requises par l'imprimante) et logicielles (espace mémoire disponible pour le tampon de cadres pleine page). La surface imprimable garantie pour tous les formats de support correspond à la taille de la page moins une marge de 4,0 mm (0,157 pouce) tout autour de la feuille. Remarque : Quand vous imprimez en couleur sur un support de format Legal, les limites suivantes s'appliquent. Q La surface imprimable se situe à 339,6 mm (13,4 pouces) à partir du bord avant de la feuille (ilexiste toutefois une zone non imprimable de 4,0 mm (0,157 pouce) maximum à partir du bord avant de la feuille). D La marge inférieure de 16,0 mm (0,63 pouce). Gestion des supports 61

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Enveloppes Ilest seulement possible d'imprimer au recto des enveloppes (côté adresse du destinataire). De plus, la qualité d'impression sur le recto ne peut être garantie dans la zone où se situe le rabat au verso. L'emplacement de cette zone dépend du type d’enveloppe.

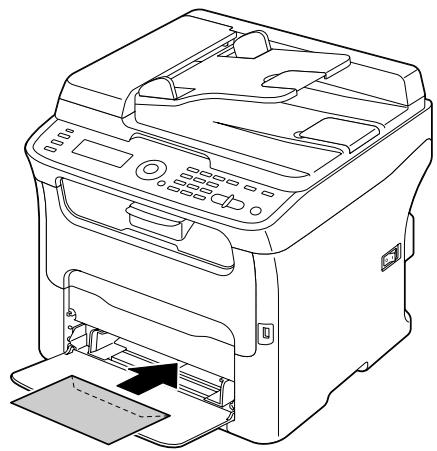

Remarque : D L'orientation d'impression des enveloppes est définie par l'application. Qi Sur des enveloppes de format DL (alimentation bord long), les surfaces non imprimables sur les côtés gauche et droit ont une largeur de 6 mm. Marges de pages Les marges sont définies dans votre application. Certaines applications vous permettent de personnaliser des tailles et marges de page, d’autres n’offrent qu’un choix de tailles et marges standard. Avec un format standard, une perte partielle de l’image est possible (due aux contraintes de la zone imprimable). Si vous pouvez personnaliser le format de page dans votre application, utilisez les dimensions indiquées pour la surface imprimable afin d'obtenir les meilleurs résultats. Gestion des supports 62

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Chargement des supports Comment charger des supports ? Dans une rame de papier, retirez la première et la dernière feuilles. Prenez un paquet d’environ 200 feuilles à la fois, et aérez-les avant de les charger dans un bac afin de supprimer toute adhérence statique. Remarque : La machine a été conçue pour imprimer sur une vaste gamme de supports et n’est pas censée être exclusivement utilisée avec un seul type de support, sauf le papier standard. Une impression continue sur un autre support (enveloppes, étiquettes ou support épais) peut nuire à la qualité d'impression ou réduire la durée de vie de l'imprimante. Quand vous rechargez du support, retirez tout d’abord les feuilles restantes dans le bac. Joignez-les à celles que vous chargez, égalisez les bords du paquet et placez-le dans le bac. Ne mélangez jamais des supports de différents types et formats, car cela risque de provoquer des bourrages. Bac1 (bac multifonction) Pour des informations détaillées sur les types et formats de support pouvant être imprimés à partir du Bac 1, voir « Supports d'impression » à la page 53. Gestion des supports 63

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Chargement du papier

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Q Ne chargez pas des feuilles au-delà de la limite W. Ce bac ne peut contenir que 200 feuilles de papier standard (80 g/m° [21 1b]) à la fois. Q Pour les enveloppes avec rabat, chargez les enveloppes dans le bac avec le rabat orienté vers le bas. Gestion des supports 65

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

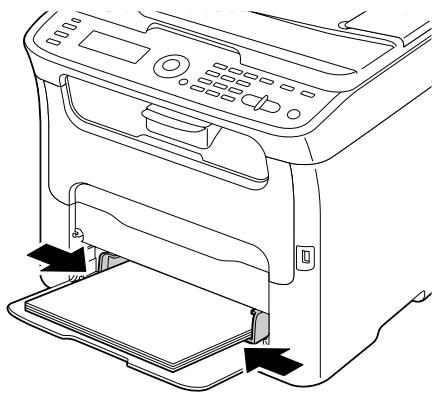

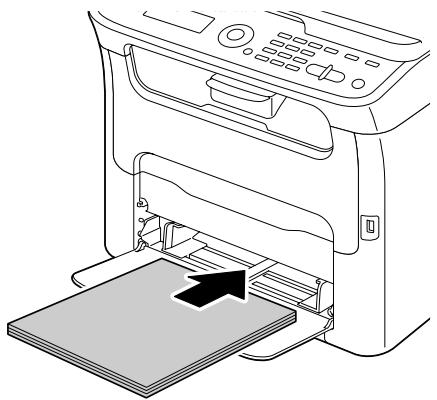

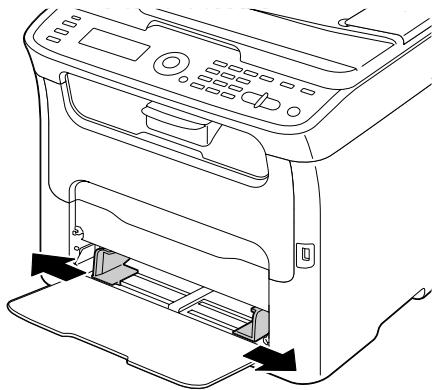

4. Faites glisser les guides papier contre les bords du papier.

6. Sélectionnez TE PAPER SETUP <Déf. Parier Bacii dans le menu ÜTILITY

itilitairet, puis définissez les paramètres de type de support et de format papier appropriés. Voir aussi « Supports d'impression » à la page 53. Bac 2 Remarque : Seules des feuilles de papier standard au format A4 peuvent être chargées dans le Bac 2. Gestion des supports 66

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Chargement de papier standard

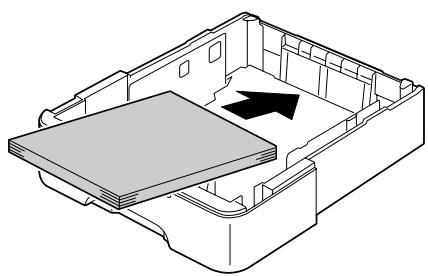

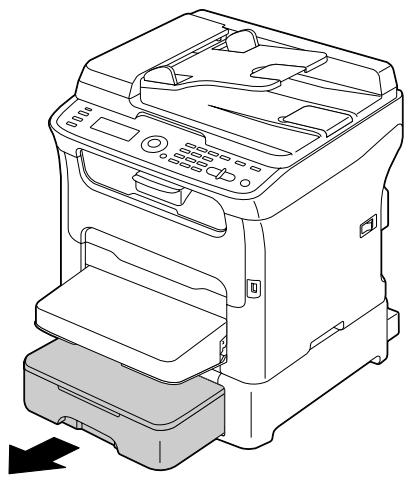

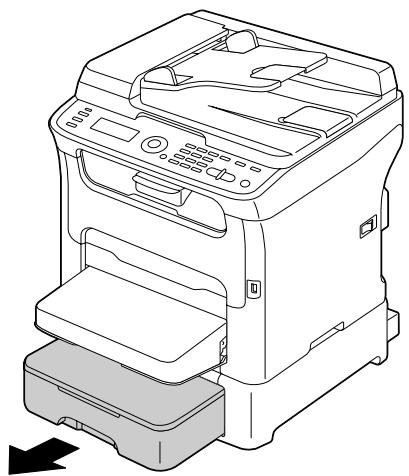

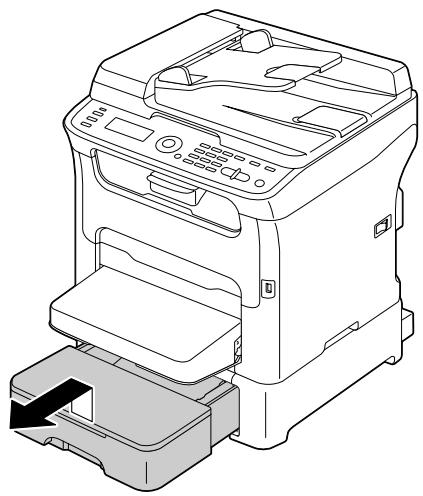

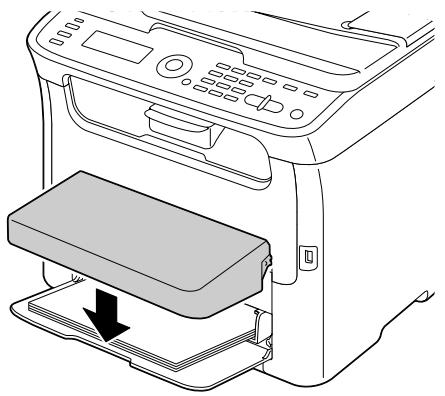

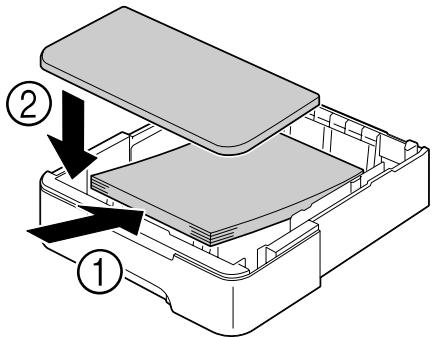

1. Tirez sur le Bac 2 aussi loin que possible.

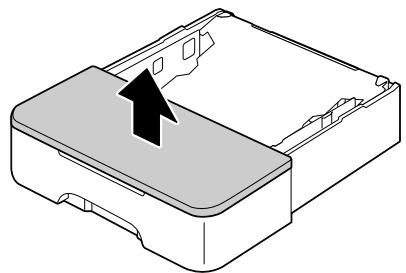

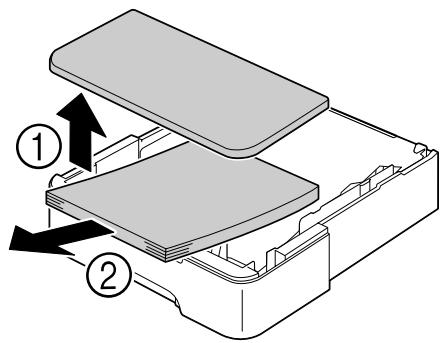

3. Retirez le couvercle du Bac 2.

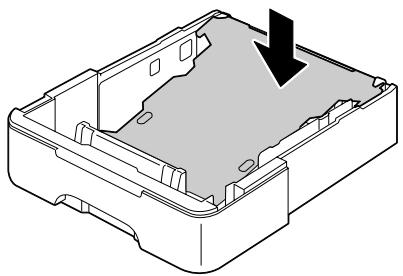

4. Appuyez sur le volet de compression du support afin de le verrouiller en position basse.

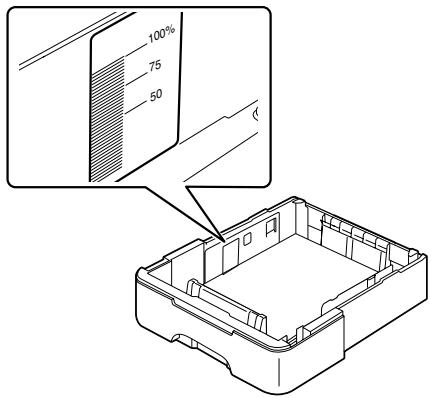

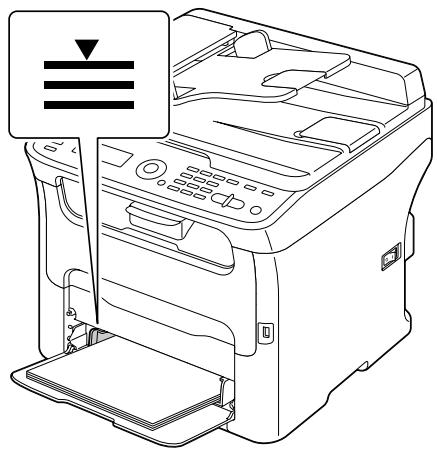

Remarque : Ne chargez pas des feuilles au-dessus de la limite 100 %. Ce bac ne peut contenir que 500 feuilles de papier standard (80 g/m° [21 lb]) à la fois. Gestion des supports 68

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

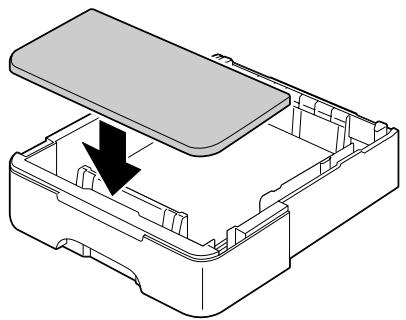

6. Remettez le couvercle du Bac 2 en place.

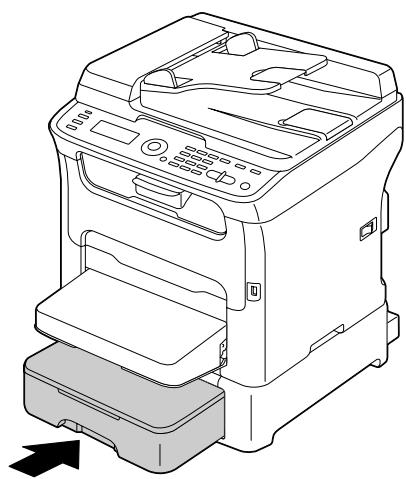

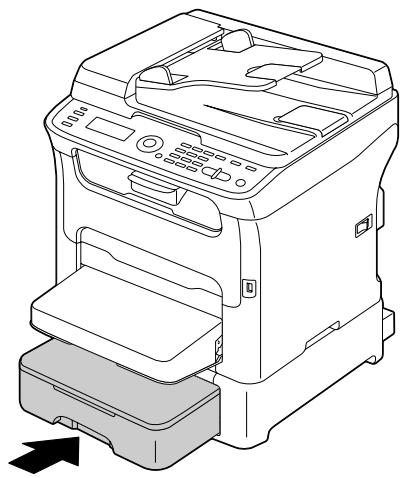

7. Replacez le Bac 2 dans la machine.

A propos de l'impression recto-verso (AcuLaser CX16NF uniquement) Pour imprimer en recto-verso (sur les deux côtés d’une feuille), cette machine doit être équipée de l'unité recto-verso proposée en option. Remarque : Pour plus d'informations sur l'installation de l'unité recto-verso en option, voir « Unité recto-verso avec socle de montage (option recto-verso) » à la page 214. Si le papier est de faible opacité (translucide), ce qui est imprimé sur un côté transparaîtra sur l’autre. Vérifiez les données de marges dans votre application. Pour vérifier la qualité de l’opacité, n’imprimez tout d’abord que quelques feuilles. Gestion des supports 69

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : L'impression recto-verso automatique ne peut être effectuée que sur papier standard au format Letter/ A4 (60-90 g/m° [16-24 Ib bond]). Voir « Supports d'impression » à la page 53. L'impression recto-verso sur enveloppes, étiquettes, papier en-tête, cartes ou support épais n’est pas prise en charge. Comment imprimer automatiquement en recto-verso ? Dans votre application, vérifiez la manière de définir les marges pour une impression recto-verso. Les options de position de reliure sont décrites ci-dessous. Si vous sélectionnez l'option Short Edge Binding (Reliure bord court), les pages sont 1 imprimées de manière à être tournées de bas en haut. Sivous sélectionnez l'option Long Edge Binding (Reliure bord long), les pages sont imprimées 1 de manière à être tournées de droite à gauche. En outre, si l'option Combination (Combinaison) a été définie avec la valeur Booklet (Livret), une impression recto-verso automatique est exécutée. L'option Booklet (Livret) vous permet de définir les paramètres suivants. Si vous sélectionnez l'option Left Binding (Reliure gauche), les pages imprimées peuvent être pliées pour former un livret relié à gauche. Si vous sélectionnez l'option Right Binding (Reliure droite), les pages imprimées peuvent être

al! pliées pour former un livret relié à droite.

1. Chargez du papier standard dans le bac.

2. Dans le pilote de l'imprimante, sélectionnez l’impression recto-verso (onglet Mise en page sous

Remarque : En recto-verso automatique, la page verso s’imprime avant la page recto. Bac de sortie Toutes les impressions arrivent dans le bac de sortie, sous le panneau de commande, face imprimée vers le bas. Ce bac peut contenir environ 100 feuilles (A4/Letter) de 80 g/m°. Remarque : Ne laissez pas les imprimés s’accumuler dans le bac de sortie, car cela risque de provoquer des bourrages, de recourber excessivement le papier et de créer de l'électricité statique. Le bac de sortie est équipé d’une rallonge. Vous pouvez la régler en fonction du format papier sur lequel vous imprimez. Stockage des supports H Rangez les supports sur une surface plane et régulière et dans leur emballage d’origine tant que vous n'êtes pas prêt à les utiliser. Des supports stockés depuis trop longtemps hors de leur emballage risquent d’être trop secs et de provoquer des bourrages. Gestion des supports 71

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner L Replacez les supports que vous avez déballés dans leur emballage d’origine, et stockez-les sur une surface plane, dans un local frais et à l'abri de la lumière. d Rangez-les en les préservant d’une trop grande humidité, des rayons du soleil, d’une chaleur excessive (supérieure à 35° C [95° F]) et de la poussière. Evitez de les entreposer au contact d’autres objets ou de les ranger à la verticale. Avant d'utiliser des supports qui ont été stockés, effectuez un essai d’impression afin de vérifier la qualité du résultat. Supports originaux Spécifications Documents pouvant être placés sur la vitre d'exposition Les types de document pouvant être placés sur la vitre d’exposition sont les suivants : Types de document Feuilles ou livres Taille maximum du document A4 ou Letter Poids maximum 3kg (6,6 1b) Veuillez observer les précautions suivantes : d Ne placez pas des objets pesant plus de 3 kg (6,6 1b) sur la vitre d’exposition au risque de l'endommager. D N'exercez pas de pression excessive sur le dos du livret ouvert sur la vitre d'exposition ; ce faisant, vous risquez d’endommager la vitre. Documents pouvant être introduits dans le chargeur ADF (AcuLaser CX16NF uniquement) Les types de document pouvant être introduits dans le chargeur ADF sont les suivants : Type de support original / Grammage Papier standard / 50 à 110 g/m° (13 à 29 Ib) Taille maximum du document Legal Gestion des supports 72

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Capacité de chargement 35 feuilles (80 g/m°) Dans le chargeur ADF, ne placez aucun des documents suivants :

D D DL DL O0 D DO DL 0 Documents contenant des pages de formats différents Documents froissés, pliés, recourbés ou déchirés Documents très translucides ou transparents, tels que des transparents de rétro-projection ou du papier diazo photosensible Documents couchés tels que des supports à dos carbone Documents imprimés sur du papier d’un grammage supérieur à 110 g/m° (29 Ib) Documents comportant des pages reliées par des trombones ou agrafes Documents reliés en livre ou livret Documents avec reliure dos encollé Documents comportant des découpes ou des pages découpées Planches d'étiquettes Epreuves Offset Documents comportant des perforations classeur Gestion des supports 73

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Placement et chargement d’un document à copier Placement d’un document sur la vitre d'exposition

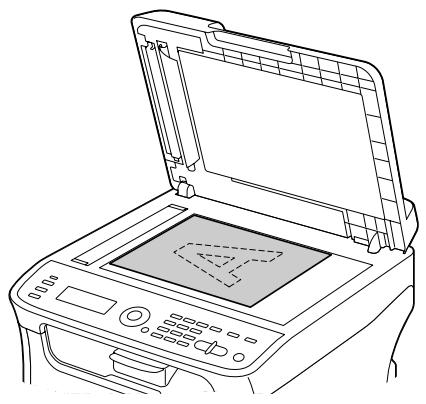

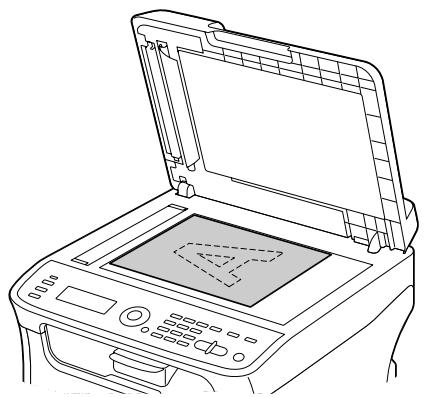

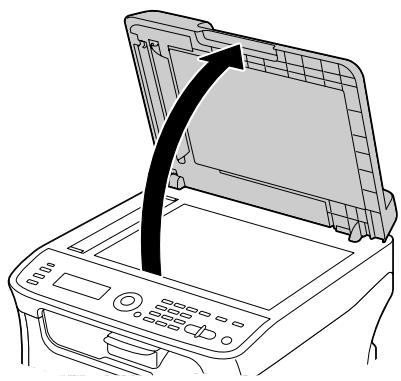

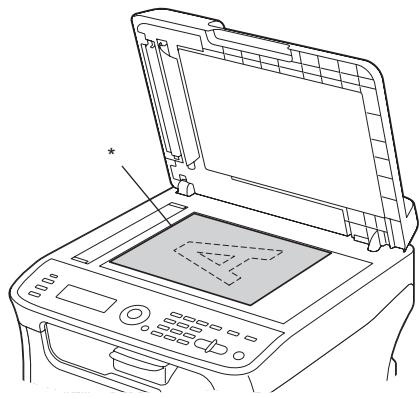

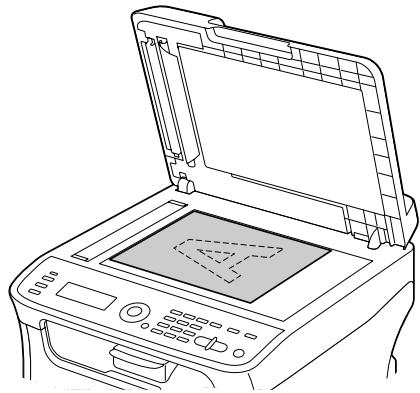

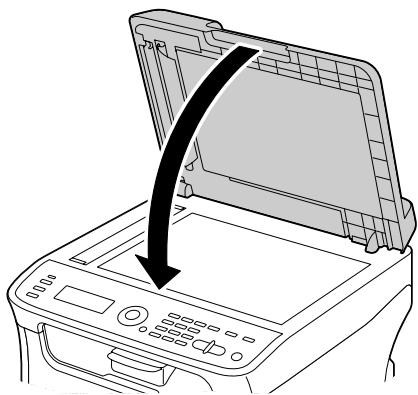

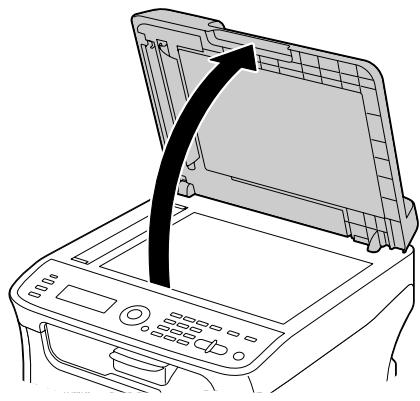

1. Soulevez le couvercle de la vitre d'exposition.

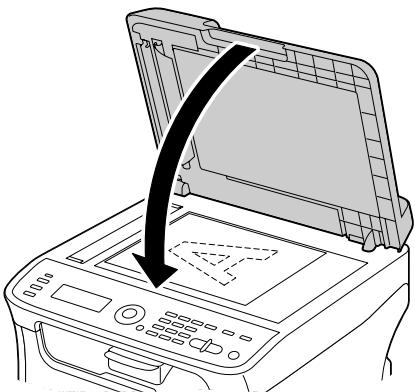

2. Placez le document sur la vitre d'exposition.

• Document Gestion des supports 74

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Alignez le document sur la flèche située à gauche à l'arrière de la machine. Chargement d’un document dans le chargeur ADF (AcuLaser CX16NF uniquement)

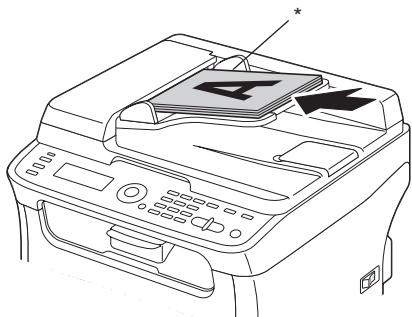

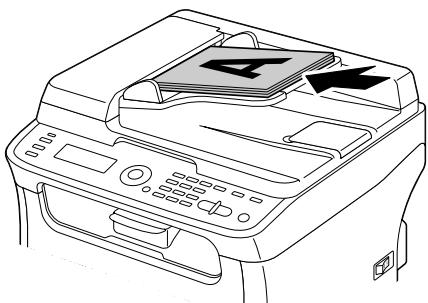

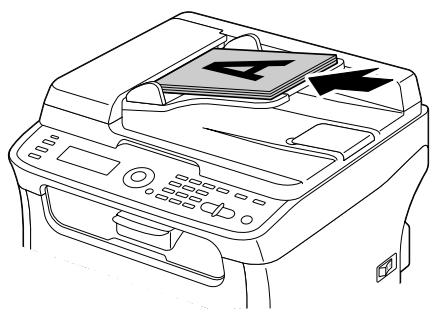

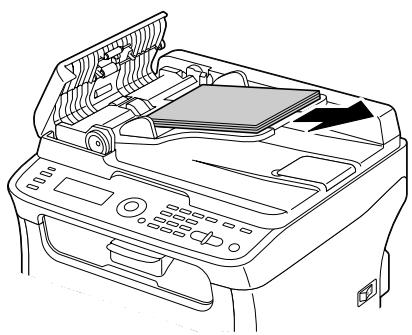

1. Placez l'original sur le plateau d’introduction du chargeur ADF, face vers le haut.

• Document Remarque : Q Avant de placer un document dans le chargeur ADF, vérifiez qu'aucune feuille n'a été oubliée sur la vitre d'exposition. Q Placez le document avec le haut des pages vers l'arrière ou vers le côté droit de la machine.

2. Ajustez les guides latéraux aux dimensions du document.

Remarque : Pour plus d'informations sur la copie du document placé ou chargé, voir « Utilisation du copieur » à la page 82. Pour plus d'informations sur la numérisation, voir « Utilisation du scanner » à la page

Utilisation du pilote de l'imprimante Désinstallation du pilote de l'imprimante (Windows) Cette section décrit comment désinstaller le pilote de l'imprimante si nécessaire. Remarque : 1 Pour désinstaller le pilote de l'imprimante, vous devez disposer de droits d'administrateur. Si la fenêtre Contrôle de compte utilisateur s'affiche au cours de la désinstallation sous Windows Vista, cliquez sur le bouton Allow (Autoriser) ou Continue (Continuer).

1. Fermez toutes les applications.

2. Sélectionnez Uninstall Program (Désinstaller le programme).

3. Dans la boîte de dialogue Uninstall (Désinstaller) qui s’affiche, sélectionnez l'imprimante à

supprimer, puis cliquez sur le bouton Uninstall (Désinstaller).

4. Le pilote du fax est alors désinstallé de votre ordinateur.

Paramètres du pilote de l'imprimante (Windows / Macintosh) Boutons communs Les boutons décrits ci-dessous apparaissent sous tous les onglets. 3 OK Cliquez sur OK pour quitter la boîte de dialogue Properties (Propriétés) en enregistrant toutes les modifications effectuées. Q Cancel (Annuler) Cliquez sur Annuler pour quitter la boîte de dialogue Properties (Propriétés) sans enregistrer les modifications effectuées. Utilisation du pilote de l'imprimante 77

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner D Apply (Appliquer) Cliquez sur Appliquer pour enregistrer toutes les modifications effectuées sans fermer la boîte de dialogue Properties (Propriétés). D Help (Aide) Cliquez sur Aide pour ouvrir le fichier d’aide. A Easy Set Cliquez sur Save (Enregistrer) pour enregistrer les paramètres actuels. Renseignez les champs Name (Nom) et Comment (Commentaire) pour pouvoir accéder aux paramètres ultérieurement. Name (Nom) : entrez un nom pour les paramètres à enregistrer. Comment (Commentaire) : ajoutez un commentaire simple définissant ces paramètres. Les paramètres enregistrés peuvent ensuite être sélectionnés dans la liste déroulante. Vous pouvez les modifier en cliquant sur Edit (Editer). Sélectionnez Default (Par défaut) dans la liste déroulante pour rétablir les valeurs par défaut des fonctions sous tous les onglets. A Printer View (Aperçu de l'imprimante) Cliquez sur ce bouton pour afficher une image de l’imprimante dans la zone graphique. Quand vous cliquez sur ce bouton, il devient le bouton Paper View (Aperçu du format) (quand un onglet autre que l'onglet Watermark (Filigrane) ou Quality (Qualité) est sélectionné), le bouton Watermark View (Aperçu du filigrane) (quand l'onglet Watermark (Filigrane) est sélectionné) ou le bouton Quality View (Aperçu de la qualité) (quand l'onglet Quality (Qualité) est sélectionné). Remarque : Ce bouton n'apparaît pas sous l'onglet Version. Li Paper View (Aperçu du format) Cliquez sur ce bouton pour afficher un aperçu de la mise en page dans la zone graphique. Quand vous cliquez sur ce bouton, il devient le bouton Printer View (Aperçu de l'imprimante). Utilisation du pilote de l'imprimante 78

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Ce bouton n'apparaît pas sous les onglets Watermark (Filigrane), Quality (Qualité) et Version. D Watermark View (Aperçu du filigrane) Cliquez sur ce bouton pour afficher un aperçu du filigrane. Quand vous cliquez sur ce bouton, il devient le bouton Printer View (Aperçu de l'imprimante). Remarque : Ce bouton n'apparaît que lorsque l'onglet Watermark (Filigrane) est sélectionné. X Quality View (Aperçu de la qualité) Cliquez sur ce bouton pour afficher un aperçu du résultat des paramètres définis sous l’onglet Quality (Qualité). Quand vous cliquez sur ce bouton, il devient le bouton Printer View (Aperçu de l'imprimante). Remarque : Ce bouton n'apparaît que lorsque l'onglet Quality (Qualité) est sélectionné. Q Default (Par défaut) Cliquez sur ce bouton pour rétablir les valeurs par défaut de tous les paramètres. Remarque : D Ce bouton n'apparaît pas sous l'onglet Version. 1 Quand vous cliquez sur ce bouton, les valeurs par défaut des paramètres dans la boîte de dialogue affichée sont rétablies. Les paramètres sous les autres onglets restent inchangés. Onglet Basic (Paramètres de base) Cet onglet vous permet d’effectuer les tâches suivantes : d Spécifier l'orientation du support d'impression d Spécifier le format du document original X Sélectionner le format de papier en sortie A Enregistrer/modifier des formats personnalisés Utilisation du pilote de l'imprimante 79

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Appliquer un facteur de zoom (agrandissement/réduction) aux documents Spécifier le nombre de copies Activer/désactiver le tri du travail Spécifier la source d’alimentation papier Spécifier le type de support d'impression D DO LL O0 0 Sélectionner le papier utilisé pour la première page Onglet Layout (Mise en page) Cet onglet vous permet d’effectuer les tâches suivantes : D Imprimer plusieurs pages d’un document sur une même page (« N-up ») D Imprimer avec la fonction Livret (avec l’unité recto-verso optionnelle installée) (AcuLaser CXI16NF uniquement) D Imprimer une copie à agrandir puis à imprimer sur plusieurs pages Appliquer une rotation à 180 degrés de l’image imprimée Imprimer en recto-verso (avec l'unité recto-verso optionnelle installée) (AcuLaser CX16NF uniquement) d Spécifier les paramètres de décalage d’image Onglet Overlay (Calque) Remarque : Assurez-vous que le format et l'orientation du calque que vous voulez utiliser correspondent au format et à l'orientation de votre travail d'impression. De plus, si vous avez défini des paramètres « N-up » ou Booklet (Livret) (AcuLaser CX16NF uniquement) dans le pilote de l'imprimante, le calque ne pourra pas être ajusté en fonction de ces paramètres. L’onglet Overlay (Calque) vous permet d’effectuer les tâches suivantes : LH Sélectionner le calque à utiliser D Ajouter, modifier ou supprimer des fichiers de calque Utilisation du pilote de l'imprimante 80

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner D Imprimer le calque sur toutes les pages ou seulement sur la première Onglet Watermark (Filigrane) L’onglet Watermark (Filigrane) vous permet d’effectuer les tâches suivantes : LH Sélectionner le filigrane à utiliser D Créer, modifier ou supprimer des filigranes Q Imprimer le filigrane en arrière-plan Q Imprimer le filigrane uniquement sur la première page

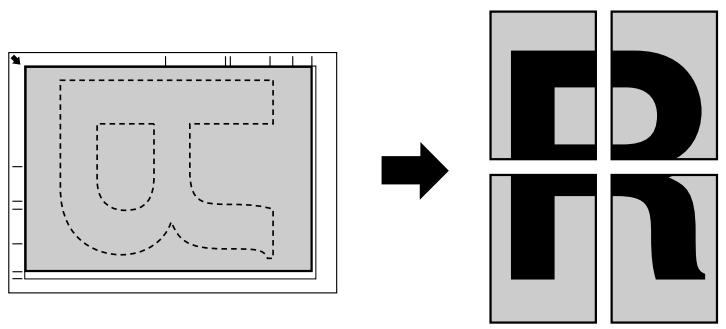

Imprimer plusieurs copies du filigrane sélectionné sur une seule page Onglet Quality (Qualité) L’onglet Quality (Qualité) vous permet d’effectuer les tâches suivantes : D Choisir entre une impression couleur et en noir et blanc Spécifier la correspondance couleurs pour imprimer des documents Spécifier la résolution de l'impression Activer ou désactiver le mode d'impression économique Régler le contraste (Contraste) Régler l'obscurité d’une image (Luminosité) Régler la saturation de l’image imprimée (Saturation) D D DL DL O0 LL 0 Régler la netteté de l’image imprimée (Netteté) Onglet Version d L’onglet Version vous permet d'obtenir des informations sur le pilote de l'imprimante. Utilisation du pilote de l'imprimante 81

Utilisation du copieur Fonctions de copie de base Cette section décrit les opérations de base ainsi que les fonctions les plus souvent utilisées pour produire des copies, telles que la spécification d’un taux de zoom et le réglage de la densité de copie. Remarque : D Pour le modèle AcuLaser CX16NF, avant de copier, vérifiez que la touche Copy (Copie) est éclairée en vert. Si elle ne l’est pas, appuyez sur la touche Copy (Copie) pour accéder à ce mode. 1 Vous pouvez modifier le format papier par défaut avec le paramètre TF PAPE Parier Baci dans le menu lTILIT* {Utilitaires Pour plus d'informations, voir « Menu TRAY1 PAPER SETUP (Déf. Papier Bacl) » à la page 35. Lorsque vous définissez des paramètres, si aucune touche n’est activée durant le délai spécifié pour AUTO PAHEL RE ÉRèz Par ï, les paramètres saisis sont annulés et l’écran principal (mode Copie) s’affiche à nouveau. Utilisation du copieur 82

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Opérations de copie de base

1. Placez le document à copier.

Remarque : Pour plus d'informations sur le placement du document, voir « Placement d’un document sur la vitre d'exposition » à la page 74 et « Chargement d’un document dans le chargeur ADF (AcuLaser CX16NF uniquement) » à la page 75.

2. Pour le modèle AcuLaser CX16NF, appuyez sur la touche Copy (Copie).

Pour le modèle AcuLaser CX16NF, passez à l'étape 3.

3. Spécifiez les paramètres de copie désirés.

4. Entrez le nombre de copies souhaitées à l’aide du clavier.

Remarque : En cas d’erreur de saisie, appuyez sur la touche Back (Retour), puis entrez le nombre de copies souhaitées. Utilisation du copieur 83

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Pour imprimer des copies couleur, appuyez sur la touche Start (Envoi)-Color (Couleur). Pour imprimer des copies monochromes, appuyez sur la touche Start (Envoi)-B&W (N&B). La copie démarre. Remarque : i uyez sur la touche Stop/Reset (Stop/RàZ) pendant la copie, le message JÜE CANCEL s'affiche. Pour arrêter la copie, sélectionnez ŸES it. Pour poursuivre la Mona. copie, sélectionnez À Définition de la qualité de copie Sélectionnez le type de document et la densité de copie appropriés pour le contenu et la densité du document à copier. Sélection du type de document

A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le paramètre de qualité de copie actuel, puis appuyez sur la touche Select. Appuyez sur la touche A ou Y pour sélectionner ff Appuyez sur la touche A ou Y pour afficher FIH LFinie , FIHESTEX appuyez sur la touche Select. L'écran principal (mode Copie) s’affiche à nouveau. Définition de la densité de copie

A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le paramètre de qualité de copie actuel, puis appuyez sur la touche Select. BIT Appuyez sur la touche À ou Y pour sélectionner Lil Select. £, puis sur la touche Appuyez sur la touche € ou pour sélectionner la densité de copie désirée, puis sur la touche Select. Vers la droite, vous obtenez une densité plus soutenue. L'écran principal (mode Copie) s’affiche à nouveau. Utilisation du copieur

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Si vous avez choisi TE* } comme mode de copie, sélectionnez fi Léuton. 3 ou MANUAL à l'étape 3. SiMAHUAL {Manuel est sélectionné, définissez la densité de copie. Définition du taux de zoom Vous pouvez spécifier un taux de zoom en sélectionnant un taux prédéfini ou en définissant un taux personnalisé. Sélection d’un taux de zoom prédéfini

1. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le

paramètre de taux de zoom actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner FI

puis sur la touche Select.

3. Appuyez sur la touche A ou Y pour sélectionner le taux de zoom désiré, puis sur la touche Select.

L'écran principal (mode Copie) s’affiche à nouveau. Définition d'un taux de zoom personnalisé

1. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le

paramètre de taux de zoom actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner HäF à, puis sur la touche Select.

3. Pour définir le taux de zoom désiré, utilisez le clavier ou appuyez sur la touche À ou Y, puis

appuyez sur la touche Select. L'écran principal (mode Copie) s’affiche à nouveau. Remarque : Chaque fois que vous appuyez sur la touche À ou V, le taux de zoom est incrémenté de 1 %. Vous pouvez définir une valeur entre 50 % et 200 %. Sélection du bac support (AcuLaser CX16NF uniquement) Remarque : Si le chargeur papier de 500 feuilles en option n'est pas installé, cette option n'apparaît pas. Utilisation du copieur 85

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

1. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le

paramètre de bac support actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner le bac support désiré, puis sur la touche Select.

L'écran principal (mode Copie) s’affiche à nouveau. Remarque : Si aucun support n’est chargé dans le Bac 2,EMPT* ji s'affiche à droite du format du support. Fonctions de copie avancées Cette section décrit les fonctions de copie 2en1, de copie de carte d’identité (carte ID), de copie répétée, de copie poster, de copie recto-verso et de copies triées. Remarque : D Les fonctions de copie 2enl, de copie recto-verso et de copies triées ne sont disponibles que sur le modèle AcuLaser CX16NF. D La fonction copie de carte d'identité, copie répétée ou copie poster ne peut pas être sélectionnée lorsque la fonction de copie 2en1, de copie recto-verso ou de copies triées est activée. Définition de la copie 2en1 (AcuLaser CX16NF uniquement) Lorsque la copie 2en1 est activée, vous pouvez copier deux pages d’un document sur une seule page. Copie 2en1 à partir du chargeur ADF

1. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le

paramètre de mise en page actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner ini ri, puis sur la touche Select.

Le taux de zoom se règle automatiquement en fonction du format papier spécifié. Vous pouvez le changer si nécessaire. L'écran principal (mode Copie) s’affiche à nouveau. Remarque : Q Si vous utilisez la fonction de copie recto-verso ou de copies triées avec la fonction de copie 2en1, définissez les paramètres requis avant de lancer l'opération de copie. Pour plus d'informations, voir « Définition de la copie recto-verso (AcuLaser CX16NF uniquement) » à la page 91 et « Définition de copies triées (AcuLaser CX16NF uniquement) » à la page 93. Utilisation du copieur 86

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Q N'activez pas la copie 2en1 quand le capot du chargeur ADF est ouvert, car cela risque de provoquer un dysfonctionnement. Copie 2en1 à partir de la vitre d'exposition

A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le paramètre de mise en page actuel, puis appuyez sur la touche Select. Appuyez sur la touche À ou Y pour sélectionner #ini ani, puis sur la touche Select. Le taux de zoom se règle automatiquement en fonction du format papier spécifié. Vous pouvez le changer si nécessaire. Placez la première page du document sur la vitre d'exposition. Remarque : Pour plus d'informations sur le placement d’un document sur la vitre d'exposition, voir « Placement d’un document sur la vitre d'exposition » à la page 74. Pour imprimer des copies couleur, appuyez sur la touche Start (Envoi)-Color (Couleur). Pour imprimer des copies monochromes, appuyez sur la touche Start (Envoi)-B&W (N&B). La numérisation du document démarre. Remarque : Si vous utilisez la fonction de copie recto-verso ou de copies triées avec la fonction de copie 2en1, définissez les paramètres requis avant d'effectuer l'étape 4. Pour plus d'informations, voir « Définition de la copie recto-verso (AcuLaser CX16NF uniquement) » à la page 91 et « Définition de copies triées (AcuLaser CX16NF uniquement) » à la page 93. Quand le message HET Fi apparaît à l'écran, placez la deuxième page du document sur la vitre d'exposition, puis appuyez sur la touche Select. Répétez l'étape 5 pour numériser toutes les pages suivantes de votre document. Lorsque l'optionZir: 1 est sélectionnée, l'impression commence automatiquement après la numérisation de deux pages du document (quatre pages, si la copie recto-verso a été sélectionnée). Une fois que toutes les pages du document ont été numérisées, appuyez sur la touche Start (Envoi)-Color (Couleur) ou Start (Envoi)-B&W (N&B) pour lancer l'impression des pages restantes. Utilisation du copieur

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Définition d’une fonction de copie Vous pouvez définir une fonction de copie de carte d’identité, de copie répétée et de copie poster. Remarque : D Siune option autre queHÜEMAL COPY {copie normal a été sélectionnée, le taux de zoom est automatiquement réglé (et ne peut pas être modifié). D La copie de carte d'identité, la copie répétée et la copie poster ne peuvent être effectuées qu'à partir de la vitre d'exposition. Alignez les pages du document à numériser dans le coin supérieur gauche de la vitre d'exposition. L'image étant imprimée à 4 mm à partir du sommet et du bord gauche de la page, ajustez la position de la page en conséquence. Pour plus d'informations sur le placement d'un document sur la vitre d'exposition, voir « Placement d’un document sur la vitre d'exposition » à la page 74. Copie de carte d'identité En mode Copie de carte d’identité, le recto et le verso d’un document, tel qu’un certificat, sont copiés en taille réelle sur une seule feuille de papier. Recto Verso Utilisation du copieur 88

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Les formats papier disponibles pour la copie de carte d'identité sont A4, Letter et Legal.

1. Placez le document sur la vitre d'exposition.

Remarque : Pour plus d'informations sur le placement d’un document sur la vitre d'exposition, voir « Placement d’un document sur la vitre d'exposition » à la page 74.

2. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le

paramètre de fonction de copie actuel, puis appuyez sur la touche Select.

3. Appuyez sur la touche A ou Y pour sélectionner Il

touche Select. à, puis sur la

4. Pour imprimer des copies couleur, appuyez sur la touche Start (Envoi)-Color (Couleur). Pour

imprimer des copies monochromes, appuyez sur la touche Start (Envoi)-B&W (N&B). La numérisation du document démarre.

5. Lorsque FÉ : s'affiche, positionnez le verso du document à la même

place que le recto, puis appuyez sur la touche Select. Après la numérisation du verso, la copie démarre automatiquement. Remarque : Pour n’imprimer que les rectos numérisés en premier, à l'étape 5, appuyez sur la touche Start (Envoi)-Color (Couleur) ou Start (Envoi)-B&W (N&B). Copie répétée Avec la fonction de copie répétée, vous pouvez copier toutes les pages d’un petit document, tel qu’une notice, sur une seule page. | re

1. Placez le document sur la vitre d'exposition.

Utilisation du copieur 89

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Pour plus d'informations sur le placement d’un document sur la vitre d'exposition, voir « Placement d’un document sur la vitre d'exposition » à la page 74.

2. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le

paramètre de fonction de copie actuel, puis appuyez sur la touche Select.

3. Appuyez sur la touche À ou Y pour sélectionne

touche Select. F copies, puis sur la

4. Quand l'écran affiche Mode Recopie, vérifiez les paramètres, puis appuyez sur la touche Select.

5. Pour imprimer des copies couleur, appuyez sur la touche Start (Envoi)-Color (Couleur). Pour

imprimer des copies monochromes, appuyez sur la touche Start (Envoi)-B&W (N&B).

6. A l’aide du clavier, entrez la longueur du document, puis appuyez sur la touche Select.

Remarque : Pour modifier la taille du document, appuyez sur la touche Back (Retour) pour annuler la taille actuelle, puis utilisez le clavier pour entrer la taille désirée.

7. A l’aide du clavier, entrez la largeur du document, puis appuyez sur la touche Select.

L’impression démarre automatiquement dès que le document a été numérisé. Remarque : Pour modifier la taille du document, appuyez sur la touche Back (Retour) pour annuler la taille actuelle, puis utilisez le clavier pour entrer la taille désirée. Copie poster En mode Copie poster, la longueur et la largeur du document numérisé sont agrandies chacune de 200 % et le document est imprimé sur quatre pages. Utilisation du copieur 90

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Si l’image numérisée n'entre pas exactement dans le format de la feuille de support utilisée, elle peut être entourée de marges ou être tronquée par les bords de la feuille.

1. Placez le document sur la vitre d'exposition.

Remarque : Pour plus d'informations sur le placement d’un document sur la vitre d'exposition, voir « Placement d’un document sur la vitre d'exposition » à la page 74.

2. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le

paramètre de fonction de copie actuel, puis appuyez sur la touche Select.

3. Appuyez sur la touche À ou Y pour sélectionner F

touche Select. 3, puis sur la

4. Pour imprimer des copies couleur, appuyez sur la touche Start (Envoi)-Color (Couleur). Pour

imprimer des copies monochromes, appuyez sur la touche Start (Envoi)-B&W (N&B). L’impression démarre automatiquement dès que le document a été numérisé. Définition de la copie recto-verso (AcuLaser CX16NF uniquement) Pour imprimer en recto-verso (sur les deux côtés d’une feuille), cette machine doit être équipée de l'unité recto-verso proposée en option. Remarque : Pour plus d'informations sur l'installation de l'unité recto-verso en option, voir « Unité recto-verso avec socle de montage (option recto-verso) » à la page 214. Utilisation du copieur 91

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Copie recto-verso à partir du chargeur ADF Lorsque la copie recto-verso est activée, deux documents d’une seule page peuvent être numérisés via le chargeur ADF et imprimés sur une feuille au recto et au verso de cette feuille.

A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le paramètre de copie recto-verso actuel, puis appuyez sur la touche Select.

Appuyez sur la touche À ou Y pour sélectionner LÜHES EDGE {Bord Lansi oui LE Court, puis sur la touche Select. L'écran principal (mode Copie) s’affiche à nouveau. Remarque : Quand LÜHE FT EGGE £Bor recto-verso s'effectue comme indiqué ci-dessous. ord Lonai ou ur ti est sélectionné, l'impression Si vous sélectionnez l'option LONG EDGE (Bord Long), les pages sont imprimées de manière à 1 être tournées de droite à gauche. ils Si vous sélectionnez l'option SHORT EDGE (Bord Court), les pages sont imprimées de manière 1 à être tournées de bas en haut. Copie recto-verso à partir de la vitre d'exposition La copie recto-verso peut aussi s’effectuer en plaçant le document sur la vitre d'exposition. Utilisation du copieur 92

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

1. Placez le document sur la vitre d'exposition.

Remarque : Pour plus d'informations sur le placement d’un document sur la vitre d'exposition, voir « Placement d’un document sur la vitre d'exposition » à la page 74.

2. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le

paramètre de copie recto-verso actuel, puis appuyez sur la touche Select.

3. Appuyez sur la touche À ou Y pour sélectionner LÜHES EDGE €Eord Lans ouSHORT EDGE

ord Court, puis sur la touche Select. Remarque : Pour plus d'informations sur LONG EDGE Bord Lonsi etSHÜRT EDGE <E: Copie recto-verso à partir du chargeur ADF » à la page 92. Court, voir «

4. Pour imprimer des copies couleur, appuyez sur la touche Start (Envoi)-Color (Couleur). Pour

imprimer des copies monochromes, appuyez sur la touche Start (Envoi)-B&W (N&B). La numérisation du document démarre. L ?} apparaît à l'écran, placez la deuxième page du document sur la vitre d’exposition, puis appuyez sur la touche Select. Après la numérisation de la deuxième page (verso), l'impression démarre automatiquement. Définition de copies triées (AcuLaser CX16NF uniquement) Avec la fonction Copies triées, vous pouvez imprimer dans l’ordre plusieurs copies d’un document de plusieurs pages et les trier par jeu. Utilisation du copieur 93

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Copies triées à partir du chargeur ADF

A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le paramètre de tri actuel, puis appuyez sur la touche Select. Appuyez sur la touche À ou Y pour sélectionner £ L'écran principal (mode Copie) s’affiche à nouveau. T £tri, puis sur la touche Select. Copies triées à partir de la vitre d'exposition

Placez le document sur la vitre d'exposition. Remarque : Pour plus d'informations sur le placement d’un document sur la vitre d'exposition, voir « Placement d’un document sur la vitre d'exposition » à la page 74. A partir de l'écran principal (mode Copie), appuyez sur la touche À ou Y pour sélectionner le paramètre de tri actuel, puis appuyez sur la touche Select. Appuyez sur la touche A ou Y pour sélectionner ÉÜRT £trii, puis sur la touche Select. Pour imprimer des copies couleur, appuyez sur la touche Start (Envoi)-Color (Couleur). Pour imprimer des copies monochromes, appuyez sur la touche Start (Envoi)-B&W (N&B). Quand le messag, PAGE? LP Liu, #3 apparaît à l'écran, placez la deuxième page du document sur la vitre d’exposition, puis appuyez sur la touche Select. Répétez l'étape 5 pour numériser toutes les pages suivantes de votre document. Une fois que toutes les pages du document ont été numérisées, utilisez le clavier pour spécifier le nombre de copies souhaitées, puis appuyez sur la touche Start (Envoi)-Color (Couleur) ou Start (Envoi)-B&W (N&B) pour lancer l'impression. Utilisation du copieur 94

Utilisation du scanner Numérisation depuis une application sur PC Vous pouvez numériser des documents depuis un ordinateur connecté à la machine via un câble USB ou réseau (AcuLaser CX16NF uniquement). Des paramètres de numérisation peuvent être définis et la numérisation peut s'effectuer à partir d'applications compatibles TWAIN ou WIA. Dans le pilote du scanner, vous pouvez prévisualiser la numérisation et faire des ajustements tels que la taille de la zone de numérisation. Installez au préalable Expérience utilisateur pour utiliser le pilote du scanner sous Windows Server 2008. Utilisation du scanner 95

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Opérations de numérisation de base

1. Placez le document à numériser.

Remarque : Pour plus d'informations sur le placement du document, voir « Placement d’un document sur la vitre d'exposition » à la page 74 et « Chargement d’un document dans le chargeur ADF (AcuLaser CX16NF uniquement) » à la page 75.

2. Démarrez l'application à utiliser pour la numérisation.

3. Démarrez le pilote du scanner suivant les paramètres de l'application.

4. Définissez les paramètres requis du pilote du scanner.

5. Cliquez sur le bouton Scan (Numériser) dans le pilote du scanner.

Utilisation du scanner 96

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Paramètres du pilote TWAIN pour Windows D Load (Charger) Permet de spécifier un fichier de paramètres enregistrés (fichier .dat) à utiliser pour la numérisation. LH Save (Enregistrer) Permet d’enregistrer les paramètres actuels dans un fichier de paramètres (fichier .dat). Q Default (Par défaut) Permet de rétablir les valeurs par défaut de tous les paramètres. d Icône Help (Aide) Permet d’afficher l’aide en ligne. d Icône About (A propos de) Permet d’afficher des informations de version du logiciel. DL Paper source (Source papier) (AcuLaser CX16NF uniquement) Permet de spécifier si des documents sont placés sur la vitre d’exposition ou chargés dans le chargeur ADF. d Original Size (Format original) Permet de spécifier le format original. X Scan Type (Type de numérisation) Permet de spécifier le type de numérisation. Q Resolution (Résolution) Permet de spécifier la résolution. A Scale (Echelle) Permet de spécifier le taux d’agrandissement ou de réduction de la zone sélectionnée. Utilisation du scanner 97

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Si la résolution sélectionnée est de 1200 x 1200 dpi ou plus, vous ne pouvez pas spécifier un taux supérieur à 100 %. D Scanning Mode (Mode de numérisation) Sélectionnez Auto ou Manual (Manuel). Quand l'option Manual (Manuel) est sélectionnée, un onglet permet de spécifier des paramètres détaillés tels que Brightness/Contrast (Luminosité/ Contraste) et Filter (Filtre). Remarque : D Les paramètres pouvant être définis varient selon le mode de numérisation sélectionné. D Sile mode de numérisation Auto est sélectionné, la numérisation à partir de la vitre d'exposition s'effectue après l'affichage d’un aperçu pour contrôle. D Image size (Format image) Indique la taille du fichier de données de l’image numérisée. D Rotation Permet de sélectionner l'orientation de l’image à numériser. A Close (Fermer) Permet de fermer la fenêtre du pilote TWAIN. A Prescan (Prénumérisation) Permet de lancer la numérisation pour générer un aperçu de l’image. A Scan (Numériser) Permet de lancer la numérisation. LH Icône AutoCrop (Cadrage auto) Permet de détecter automatiquement la position de numérisation en fonction de l’image d’aperçu. A Icône Zoom Permet de numériser à nouveau la zone sélectionnée dans la fenêtre d’aperçu et de l'agrandir pour qu’elle occupe toute la fenêtre. Utilisation du scanner 98

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner A Icône Mirror (Miroir) Permet d’afficher une image miroir de l’image d’aperçu. A Icône Tone Reversal (Inverser Tons) Permet d’inverser les couleurs de l'image d’aperçu. A Icône Clear (Effacer) Permet d’effacer l’image d’aperçu. Qi Fenêtre d’aperçu Affiche un aperçu de l’image numérisée. Faites glisser le rectangle sur l’image pour sélectionner une zone de cette image. D Before (Avant)/After (Après) (RVB) Déplacez le curseur dans la fenêtre d’aperçu pour afficher les nuances de couleur avant et après ajustements à l'endroit pointé par le curseur. X Width (Largeur)/Height (Hauteur) Affiche la largeur et la hauteur de la zone sélectionnée dans les unités de mesure sélectionnées. Paramètres du pilote WIA pour Windows A Source papier (AcuLaser CX16NF uniquement) Permet de spécifier si des documents sont placés sur la vitre d’exposition ou chargés dans le chargeur ADF. D Image couleur Permet de numériser une image en couleur. D Image en niveaux de gris Permet de numériser une image en niveaux de gris. Image ou texte en noir et blanc Permet de numériser une image en noir et blanc. Utilisation du scanner 99

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Li Paramètres personnalisés Permet de numériser en appliquant les paramètres définis avec Adjust the quality of the scanned picture (Ajuster la qualité de l’image numérisée). Remarque : Lorsque des paramètres ont été définis avec Adjust the quality of the scanned picture (Ajuster la qualité de l’image numérisée), l'option Custom Settings (Paramètres personnalisés) est automatiquement sélectionnée. LH Ajuster la qualité de l’image numérisée Permet d’afficher la boîte de dialogue Propriétés avancées. Dans la boîte de dialogue Propriétés avancées, les paramètres suivants peuvent être définis : Brightness (Luminosité), Contrast (Contraste), Resolution (Résolution) et Picturetype (Type d'image) (couleur, niveaux de gris ou noir et blanc). Remarque : Les paramètres définis s'appliquent lorsque l'option Custom Settings (Paramètres personnalisés) est sélectionnée. D Format de page (AcuLaser CX16NF uniquement) Permet de spécifier le format papier lorsque la Page source (Source papier) est le Document Feeder (Chargeur de document). Qi Fenêtre d’aperçu Affiche un aperçu de l’image numérisée. Faites glisser le rectangle sur l’image pour sélectionner une zone de cette image. à Aperçu Permet de lancer la numérisation pour générer un aperçu de l’image. D Numérisation Permet de lancer la numérisation. D Annuler Permet de fermer la fenêtre du pilote WIA. Utilisation du scanner 100

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Paramètres du pilote TWAIN pour Macintosh D Load (Charger) Permet de spécifier un fichier de paramètres enregistrés (fichier .dat) à utiliser pour la numérisation. LH Save (Enregistrer) Permet d’enregistrer les paramètres actuels dans un fichier de paramètres (fichier .dat). Q Default (Par défaut) Permet de rétablir les valeurs par défaut de tous les paramètres. d Icône Help (Aide) Permet d’afficher l’aide en ligne. d Icône About (A propos de) Permet d’afficher des informations de version du logiciel. DL Paper source (Source papier) (AcuLaser CX16NF uniquement) Permet de spécifier si des documents sont placés sur la vitre d’exposition ou chargés dans le chargeur ADF. d Original Size (Format original) Permet de spécifier le format original. X Scan Type (Type de numérisation) Permet de spécifier le type de numérisation. Q Resolution (Résolution) Permet de spécifier la résolution. A Scale (Echelle) Permet de spécifier le taux d’agrandissement ou de réduction de la zone sélectionnée. Utilisation du scanner 101

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Si la résolution sélectionnée est de 1200 x 1200 dpi ou plus, vous ne pouvez pas spécifier un taux supérieur à 100 %. D Scanning Mode (Mode de numérisation) Sélectionnez Auto ou Manual (Manuel). Quand l'option Manual (Manuel) est sélectionnée, un onglet permet de spécifier des paramètres détaillés tels que Brightness/Contrast (Luminosité/ Contraste) et Filter (Filtre). Remarque : D Les paramètres pouvant être définis varient selon le mode de numérisation sélectionné. D Sile mode de numérisation Auto est sélectionné, la numérisation à partir de la vitre d'exposition s'effectue après l'affichage d’un aperçu pour contrôle. D Image size (Format image) Indique la taille du fichier de données de l’image numérisée. D Rotation Permet de sélectionner l'orientation de l’image à numériser. A Close (Fermer) Permet de fermer la fenêtre du pilote TWAIN. A Prescan (Prénumérisation) Permet de lancer la numérisation pour générer un aperçu de l’image. A Scan (Numériser) Permet de lancer la numérisation. LH Icône AutoCrop (Cadrage auto) Permet de détecter automatiquement la position de numérisation en fonction de l’image d’aperçu. A Icône Zoom Permet de numériser à nouveau la zone sélectionnée dans la fenêtre d’aperçu et de l'agrandir pour qu’elle occupe toute la fenêtre. Utilisation du scanner 102

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner A Icône Mirror (Miroir) Permet d’afficher une image miroir de l’image d’aperçu. A Icône Tone Reversal (Inverser Tons) Permet d’inverser les couleurs de l'image d’aperçu. A Icône Clear (Effacer) Permet d’effacer l’image d’aperçu. Qi Fenêtre d’aperçu Affiche un aperçu de l’image numérisée. Faites glisser le rectangle sur l’image pour sélectionner une zone de cette image. D Before (Avant)/After (Après) (RVB) Déplacez le curseur dans la fenêtre d’aperçu pour afficher les nuances de couleur avant et après ajustements à l'endroit pointé par le curseur. X Width (Largeur)/Height (Hauteur) Affiche la largeur et la hauteur de la zone sélectionnée dans les unités de mesure sélectionnées. Numérisation à partir de la machine (AcuLaser CX16NF uniquement) Vous pouvez utiliser les touches de la machine pour numériser des documents. Cette opération diffère d’une numérisation depuis une application sur PC en ce sens que la destination des données numérisées peut également être spécifiée. Remarque : Qi Avant de numériser, vérifiez que la touche Scan est éclairée en vert. Si elle ne l’est pas, appuyez sur la touche Scan pour accéder à ce mode. 1 Lorsque vous définissez des paramètres, si aucune touche n’est activée durant le délai spécifié pour AUTO PÉHEL TIRE PP 4 äutoi, les paramètres saisis sont annulés et l'écran principal (mode Numérisation) s'affiche à nouveau. Utilisation du scanner 103

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner D La numérisation avec la vitre d'exposition n’est possible qu'avec des documents au format A4, A5, B5 (IS), Letter ou Statement. La numérisation avec le chargeur ADF n'est possible qu'avec des documents au format A4, A5, B5 OIS), Legal, Letter ou Statement. Opérations de numérisation de base

1. Placez le document à numériser.

Remarque : Pour plus d'informations sur le placement du document, voir « Placement d’un document sur la vitre d'exposition » à la page 74 et « Chargement d’un document dans le chargeur ADF (AcuLaser CX16NF uniquement) » à la page 75.

2. Appuyez sur la touche Scan pour accéder au mode Numérisation.

3. Spécifiez les paramètres de numérisation désirés.

Utilisation du scanner 104

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

4. Pour numériser des documents en couleur, appuyez sur la touche Start (Envoi)-Color (Couleur).

Pour numériser des documents monochromes, appuyez sur la touche Start (Envoi)-B&W (N&B). Sivous avez placé le document dans le chargeur ADF, la numérisation démarre et les données sont envoyées à la destination spécifiée. Si vous avez placé le document sur la vitre d'exposition, passez à l'étape 5.

5. Quand le message HET Fi

document sur la vitre d'exposition, puis appuyez sur la touche Select. apparaît à l'écran, placez la deuxième page du

6. Utilisez la touche A ou Y pour sélectionner le format du document placé à l'étape 5, puis appuyez

sur la touche Select.

7. Une fois que toutes les pages du document ont été numérisées, appuyez sur la touche Start

(Envoi). Le document numérisé est envoyé vers la destination spécifiée. Remarque : Q Si vous appuyez sur la touche Stop/Reset (Stop/RàZ) pendant la numérisation, le message Si EL © ail énnulé} s'affiche. Pour poursuivre la numérisation, sélectionnez HÜ . Pour arrêter la numérisation, sélectionnez d 1 Q Pour annuler un travail à la fin de la numérisation et lorsque toutes les données numérisées sont en attente d’envoi, voir « Suppression d’un travail de transmission en attente » à la page 126. Définition de la destination des données Les données numérisées peuvent être envoyées vers un ordinateur ou un périphérique mémoire USB afin d’être stockées. Pour plus d'informations sur la transmission via un réseau, voir « Spécification d’une adresse de destination (Scan vers E-mail/FTP/SMB) » à la page 106. Remarque : Si vous avez spé é une adresse de destination pour les données, l'option ne peut pas être sélectionnée. Enregistrement des données sur un périphérique mémoire USB (Scan vers mém. USB) Pour envoyer les données numérisées vers un périphérique mémoire connecté au port USB de la machine, suivez la procédure décrite ci-après. Remarque : Cette machine est compatible avec un périphérique hôte USB de 4 Go ou moins. Utilisation du scanner

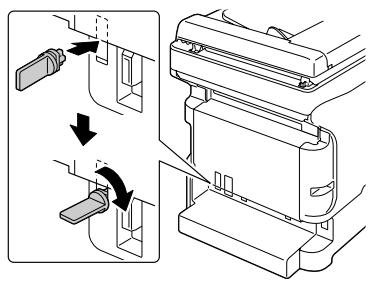

1. Connectez le périphérique mémoire USB sur le port USB de la machine.

2. A partir de l'écran principal (mode Numérisation), appuyez sur la touche À ou Y pour

sélectionner SCËH TÜ Ët, puis appuyez sur la touche Select.

3. Appuyez sur la touche À ou Y pour sélectionner ! UBFE Men

USE, puis sur la touche Select. Remarque : Suivant le périphérique mémoire USB utilisé, la transmission des données peut prendre un certain temps. Spécification d’une adresse de destination (Scan vers E-mail/FTP/SMB) Les données numérisées peuvent être envoyées via le réseau vers une adresse spécifiée (adresse e-mail, FTP ou SMB). Cette adresse peut être directement saisie ou sélectionnée parmi les adresses enregistrées sur la machine. Remarque : Qi Pour envoyer des données numérisées via le réseau, les paramètres HE Feseaus efE-MAIL SETTING € être préalablement définis. EE SETTIHE ÉFaram, ram. Email (pour l'envoi vers une adresse e-mail) doivent Q Sila taille des données numérisées envoyées via e-mail excède celle qui a été définie avec le paramètre FILE SIZE taille fichier, les données sont automatiquement scindées en plusieurs messages e-mail. Pour plus d'informations, voir « Menu SCAN SETTING (Param. Scanner) (AcuLaser CX16NF uniquement) » à la page 51. D Pour enregistrer des données numérisées dans un dossier partagé sur un ordinateur installé sous Windows ou sur le serveur FTP, l'adresse FTP ou SMB doit être enregistrée sous forme d’une destination en numérotation abrégée. Ce type d'adresse ne peut être enregistré qu’à partir de l'utilitaire Local Setup Program ou EpsonNet Config. Pour plus d'informations, voir le Guide de Référence. Saisie directe de l'adresse e-mail Vous pouvez directement saisir l’adresse de destination (adresse e-mail) où vous voulez envoyer vos données numérisées. Remarque : Vous pouvez saisir 16 adresses maximum (total des adresses e-mail de saisie directe et recherche LDAP). Utilisation du scanner 106

Sur l'écran principal (mode Numérisation), utilisez le clavier pour saisir l'adresse de destination (jusqu’à 64 caractères). Remarque : Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur. Après avoir saisi le texte, appuyez sur la touche Select. Si vous avez sélectionné une adresse e-mail, appuyez sur la touche A ou Y pour sélectionner FIHISH £FIMIT3, puis sur la touche Select. Remarque : Pour saisir une autre adresse e-mail, sélectionnez GT: destination. Pour modifier l'adresse e-mail spécifiée, sélectionnez CHECK. l'étape 3, puis passez à l'étape 2 de la rubrique « Modification d’ une adresse de destination spécifiée ». Pour supprimer une adresse, sélectionnez CHECK*EDIT £COHTROLE-EDITIONS à l'étape 3, puis passez à l'étape 2 de la rubrique « Suppression d’une adresse de destination spécifiée ». Sélection dans la liste du carnet d'adresses Dans la liste des destinations en numérotation abrégée et groupée enregistrées sur la machine, vous pouvez enregistrer un maximum de 20 destinations souvent utilisées dans la liste du carnet d'adresses. Pour spécifier une adresse (adresses e-mail, FTP ou SMB) figurant dans cette liste comme destinataire des données numérisées, suivez la procédure ci-après. Remarque : Pour plus d'informations sur l'enregistrement d'adresses dans la liste du carnet d'adresses, voir « Enregistrement dans la liste du carnet d'adresses » à la page 116.

Sur l'écran principal (mode Numérisation) ou lorsque le message CR sBock 5 est affiché, appuyez sur la touche Addressbook (Adresses) pour afficher F 4 SMS Appuyez sur la touche A ou Y pour sélectionner les données désirées, puis sur la touche Select. Appuyez à nouveau sur la touche Select. Si une adresse FTP ou SMB a été sélectionnée, l'adresse de destination est alors spécifiée. Si vous avez sélectionné une adresse e-mail, appuyez sur la touche A ou Y pour sélectionner FIHISH £FIMIT3, puis sur la touche Select. Utilisation du scanner 107

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Pour saisir une autre adresse e-mail, sélectionnez ÉËE ©ATOUTER à l'étape 4, puis spécifiez la destination. Lorsque vous envoyez les données vers une adresse FTP ou SMB, vous ne pouvez pas spécifier plusieurs adresses. Pour vérifier l'adresse e-mail spécifiée, sélectionnez CHEC l'étape 4. Pour supprimer une adresse, sélectionnez CHE l'étape 4, puis passez à l'étape 2 de la rubrique « Suppression d’une adresse de destination spécifiée ». HTROLE-EDITIOH: Sélection d’une destination en numérotation abrégée Vous pouvez enregistrer jusqu’à 250 destinations en numérotation abrégée sur cette machine. Pour spécifier une adresse (e-mail, FTP ou SMB) parmi les destinations en numérotation abrégée enregistrées comme destinataire des données numérisées, suivez la procédure ci-après. Remarque : Pour plus d'informations sur l'enregistrement d'adresses sous forme de destinations en numérotation abrégée, voir « Enregistrement de destinations en numérotation abrégée (saisie directe) » à la page 117 ou « Enregistrement de destinations en numérotation abrégée (recherche LDAP) » à la page 118. Use AddressBook lai est affiché, appuyez deux fois sur la touche Addressbook EED DIAL Hume e3e)

1. Sur l'écran principal (mode Numérisation) ou lorsque le message La!

iC-hd . utili (Adresses) pour affiche:

2. A l’aide du clavier, entrez le numéro (de 1 à 250) de la destination en numérotation abrégée, puis

appuyez sur la touche Select. L'information enregistrée pour la destination en numérotation abrégée apparaît pendant deux secondes.

3. Appuyez à nouveau sur la touche Select.

Si une adresse FTP ou SMB a été sélectionnée, l'adresse de destination est alors spécifiée.

4. Si vous avez sélectionné une adresse e-mail, appuyez sur la touche À ou Y pour sélectionner

FIHISH £FIMIT3, puis sur la touche Select. Remarque : Pour saisir une autre adresse e-mail, sélectionnez ÉËE ©ATOUTER à l'étape 4, puis spécifiez la destination. Lorsque vous envoyez les données vers une adresse FTP ou SMB, vous ne pouvez pas spécifier plusieurs adresses. Pour vérifier l'adresse e-mail spécifiée, sélectionnez CH l'étape 4. Pour supprimer une adresse, sélectionnez CHEC HTROLE-EDITIOHS à l'étape 4, puis passez à l'étape 2 de la rubrique « Suppression d’une adresse de destination spécifiée ». Utilisation du scanner 108

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Sélection d’une destination en numérotation groupée Vous pouvez enregistrer jusqu’à 20 destinations en numérotation groupée sur cette machine. (un groupe peut contenir un maximum de 50 adresses e-mail.) Pour spécifier des adresses e-mail parmiles destinations en numérotation groupée enregistrées comme destinataires des données numérisées, suivez la procédure ci-après. Remarque : D Pour plus d'informations sur l'enregistrement d'adresses e-mail sous forme de destinations en numérotation groupée, voir « Enregistrement de destinations en numérotation groupée » à la page

D Une destination en numérotation groupée contenant un numéro de téléphone ne peut pas être utilisée en mode Numérisation.

1. Sur l'écran principal (mode Numérisation) ou lorsque le message CR sBock

. ut ble est affiché, appuyez trois fois sur la touche Addressbook (Adresses) pour afficher SRÛUF DIAL cHumerot. Grouresi.

2. A l’aide du clavier, entrez le numéro (de 1 à 20) de la destination en numérotation groupée, puis

appuyez sur la touche Select. L'information enregistrée pour la destination en numérotation groupée apparaît pendant deux secondes.

3. Appuyez à nouveau sur la touche Select.

4. Appuyez sur la touche A ou Y pour sélectionner F IH HIT4, puis sur la touche Select.

Remarque : Pour saisir une autre adresse e-mail, sélectionnez AG ©ATOLTE destination. Pour vérifier l'adresse e-mail spécifiée, sélectionnez CHEC l'étape 4. Pour supprimer une adresse, sélectionnez CHEC El ; l'étape 4, puis passez à l'étape 2 de la rubrique « Suppression d’une adresse de destination spécifiée ». à l'étape 4, puis spécifiez la Sélection dans le carnet d'adresses Sur cette machine, les destinations en numérotation abrégée et groupée sont enregistrées dans le carnet d’adresses. Pour spécifier une adresse (e-mail, FTP ou SMB) figurant dans le carnet d'adresses comme destinataire des données numérisées, suivez la procédure ci-après. Utilisation du scanner 109

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Cette option n’est disponible que si des données ont été préalablement enregistrées dans le carnet d'adresses.

1. Sur l'écran principal ou lorsquele messageCañ lise hdd

2. Appuyez sur la touche À ou Y pour sélectionner LIST {Lis

Le contenu du carnet d’adresses s’affiche sous forme de liste. puis sur la touche Select.

3. Appuyez sur la touche À ou Y pour sélectionner les données désirées, puis sur la touche

4. Appuyez à nouveau sur la touche Select.

Si une adresse FTP ou SMB a été sélectionnée, l'adresse de destination est alors spécifiée.

5. Si vous avez sélectionné une adresse e-mail, appuyez sur la touche A ou Y pour sélectionner

FIH SFIHIT3, puis sur la touche Select. Remarque : Pour saisir une autre adresse e-mail, sélectionnez ÉËE ©ATOUTER à l'étape 5, puis spécifiez la destination. Lorsque vous envoyez les données vers une adresse FTP ou SMB, vous ne pouvez pas spécifier plusieurs adresses. Pour vérifier l'adresse e-mail spécifiée, sélectionnez C BIT EÛLE-EDT ; l'étape 5. Pour supprimer une adresse, sélectionnez CHECK*EDIT €CONTROLE-EDITIONS à l'étape 5, puis passez à l'étape 2 de la rubrique « Suppression d’une adresse de destination spécifiée ». Recherche dans le carnet d'adresses L'adresse (e-mail, FTP ou SMB) à laquelle les données numérisées sont destinées peut être spécifiée en faisant une recherche dans le carnet d’adresses. Remarque : Cette option n’est disponible que si des données ont été préalablement enregistrées dans le carnet d'adresses.

1. Sur lé écran principal (mode Numérisation) ou lorsque le message Car Lise Acc ook

iC—É , ttili ble est affiché, appuyez quatre fois sur la touche Addressbook (Adresses) pour afficher FHÛHE E Utilisation du scanner 110

2. Appuyez sur la touche À ou Y pour sélectionne

Select. puis sur la touche

3. A l’aide du clavier, saisissez le mot-clé (au maximum 10 caractères) pour la recherche, puis

appuyez sur la touche Select. La recherche démarre et affiche ses résultats dès qu’elle se termine. Si aucune donnée ne correspond au mot-clé de recherche, le message HÜT FOUHD £non trouueï apparaît pendant environ deux secondes. Remarque : Q Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur. Q Ce sont les caractères saisis au début du mot-clé de 10 caractères qui sont recherchés. La recherche peut échouer si les caractères déterminants ne se trouvent pas au début du mot-clé.

4. Appuyez sur la touche A ou Y pour sélectionner les données désirées, puis sur la touche

Select. Remarque : Pour restreindre les résultats de la recherche, appuyez sur la touche Back (Retour), et reprenez à l'étape 3.

5. Appuyez à nouveau sur la touche Select.

Si une adresse FTP ou SMB a été sélectionnée, l'adresse de destination est alors spécifiée.

6. Si vous avez sélectionné une adresse e-mail, appuyez sur la touche A ou Y pour sélectionner

FIHISH £FIMIT3, puis sur la touche Select. Remarque : Pour saisir une autre adresse e-mail, sélectionnez ÉËE ©ATOUTER à l'étape 6, puis spécifiez la destination. Lorsque vous envoyez les données vers une adresse FTP ou SMB, vous ne pouvez pas spécifier plusieurs adresses. Pour vérifier l'adresse e-mail spécifiée, sélectionnez CHEC l'étape 6. Pour supprimer une adresse, sélectionnez CHEC À ; l'étape 6, puis passez à l'étape 2 de la rubrique « Suppression d’une adresse de destination spécifiée ».

Recherche sur un serveur LDAP L'adresse e-mail à laquelle les données numérisées sont destinées peut être spécifiée en faisant une recherche sur un serveur LDAP. Utilisation du scanner 111

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : D Pour établir une connexion à un serveur LDAP, des paramètres pour L. LOF doivent être spécifiés. Pour plus d'informations, voir le Guide de Référence. (Para. D Vous pouvez saisir 16 adresses maximum (total des adresses de saisie directe et recherche LDAP). D Si vous utilisez un accès anonyme pour faire une recherche d'informations sur un serveur LDAP, vous risquez de ne pas obtenir des résultats de recherche corrects.

1. Sur l'écran principal (mode Numérisation) ou lorsque le message Use Ad sBock

LC . uUtilisablei est affiché, appuyez quatre fois sur la touche Addressbook (Adresses) pour afficher FHÛHE RE.

2. Appuyez sur la touche A ou Y pour sélectionner LE

touche Select. a LOF, puis sur la

3. Appuyez sur la touche À ou Y pour sélectionner HAME £Homi ouE-MälL Email, puis sur la

touche Select. Remarque : Pour rechercher des noms enregistrés, sélectionnezHËME {Homi. Pour rechercher des adresses e-mail, sélectionnezE-MäiLl Email.

4. A l’aide du clavier, saisissez le mot-clé (au maximum 10 caractères) pour la recherche, puis

appuyez sur la touche Select. La recherche démarre et affiche ses résultats dès qu’elle se termine. Si aucune donnée ne correspond au mot-clé de recherche, le message HÜT FOLHD Shan a} apparaît pendant environ deux secondes. Remarque : Q Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur. Q Cesont les caractères saisis au début du mot-clé de 10 caractères qui sont recherchés. La recherche peut échouer si les caractères déterminants ne se trouvent pas au début du mot-clé.

5. _ Appuyez sur la touche À ou Y pour sélectionner les données désirées, puis sur la touche

Select. Remarque : Q Pour vérifier l'information trouvée, appuyez sur la touche. Utilisation du scanner 112

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scan ner Q Une adresse e-mail de plus de 64 caractères ne peut pas être spécifiée. En cas d'adresse dépassant cette longueur, le message AGDE! IE TOO LONG a F longue pendant environ deux secondes, et l'écran pour spécifier l'adresse de destination apparaît. Q Pourrestreindre les résultats de la recherche, appuyez sur la touche Back (Retour), et reprenez à l'étape 4.

6. Appuyez à nouveau sur la touche Select.

7. Appuyez sur la touche À ou Y pour sélectionner FIH £FIHITS, puis sur la touche Select.

Remarque : Pour saisir une autre adresse e-mail, sélectionnez Et destination. Pour modifier l'adresse e-mail spécifiée, sélectionnez CHECK“EL:IT OLE-EDITION l'étape 7, puis passez à l'étape 2 de la rubrique « Modification d’une adresse de destination spécifiée ». Pour supprimer une adresse e-mail spécifiée, sélectionnez CHE DIT ÉCONTROLE-EDITI À l'étape 7, puis passez à l'étape 2 de la rubrique « Suppression d’une adresse de destination spécifiée ». L'adresse ne peut pas être modifiée. JOUTER: à l'étape 7, puis spécifiez la Spécification de plusieurs adresses de destination Quand vous spécifiez une adresse de destination e-mail, vous pouvez en spécifier plusieurs autres à la suite. Remarque : En cas de sélection d’une adresse FTP ou SMB, d’autres adresses de destination ne peuvent pas être spécifiées.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de destination des données actuel, puis appuyez sur la touche Select. JOUTER

2. Appuyez sur la touche À ou Y pour sélectionner li puis sur la touche Select.

3. Spécifiez l'adresse de destination.

Utilisation du scanner

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Pour plus d'informations sur la saisie d’une adresse e-mail, voir « Saisie directe de l'adresse e-mail » à la page 106. Pour plus d'informations sur la sélection de destinations dans la liste du carnet d'adresses, voir « Sélection dans la liste du carnet d'adresses » à la page 107. Pour plus d'informations sur la sélection d’un destination en numérotation abrégée, voir « Sélection d’une destination en numérotation abrégée » à la page 108. Pour plus d'informations sur la sélection d’un destination en numérotation groupée, voir « Sélection d’une destination en numérotation groupée » à la page 109. Pour plus d'informations sur la sélection de destinations dans le carnet d'adresses, voir « Sélection dans le carnet d'adresses » à la page 109. Pour plus d'informations sur le lancement d’une recherche dans le carnet d'adresses, voir « Recherche dans le carnet d'adresses » à la page 110. Pour plus d'informations sur le lancement d’une recherche dans le serveur LDAP, voir « Recherche sur un serveur LDAP » à la page 111. Modification d’une adresse de destination spécifiée Vous pouvez modifier une adresse e-mail de destination spécifiée. Remarque : Les adresses FTP et SMB ainsi que les adresses enregistrées sous forme de destinations en numérotation abrégée ou groupée ne peuvent pas être modifiées.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de destination des données actuel, puis appuyez sur la touche Select.

2. Appuyezsurlatouche A ou Y pour sélectionner CH

touche Select. OH3, puis sur la

3. Appuyez sur la touche À ou Y pour sélectionner l'adresse e-mail à modifier, puis sur la touche

4. A l’aide du clavier, modifiez l'adresse e-mail, puis appuyez sur la touche Select.

Remarque : Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur.

5. Pour terminer la modification d’adresses, appuyez sur la touche Back (Retour).

6. Appuyez sur la touche À ou Y pour sélectionner FIH HIT4, puis sur la touche Select.

Utilisation du scanner 114

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Suppression d’une adresse de destination spécifiée Vous pouvez supprimer une adresse de destination (e-mail, FTP ou SMB) spécifiée. Remarque : Les modifications appliquées ici n’ont pas d’incidence sur les données initiales (destination en numérotation abrégée, groupée, etc).

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de destination des données actuel, puis appuyez sur la touche Select.

2. Pour supprimer une adresse e-mail, appuyez sur la touche À ou Y pour sélectionner CHEC T

TRÛLE-ELITIOH:, puis appuyez sur la touche Select. Appuyez ensuite sur la touche À ou pour sélectionner l'adresse à supprimer. Pour supprimer une adresse FTP ou SMB, passez à l'étape 3.

3. Appuyez sur la touche Stop/Reset (Stop/RàZ).

4. Appuyez sur la touche A ou Y pour sélectionner

L'adresse sélectionnée est alors supprimée. Dui 3, puis sur la touche Select. Remarque : Si toutes les adresses spécifiées sont supprimées, l'écran principal s'affiche à nouveau.

5. Pour supprimer une autre adresse, répétez la procédure à partir de l'étape 2.

6. Pour terminer la suppression d’adresses, appuyez sur la touche Back (Retour).

7. Appuyez sur la touche À ou Y pour sélectionner FIH £FIHIT:, puis sur la touche Select.

Enregistrement/Modification d'adresses Vous pouvez enregistrer/modifier des adresses dans la liste du carnet d’adresses, en tant que destinations en numérotation abrégée ou groupée. Remarque : 1 Vous pouvez aussienregistrer/modifier des adresses avec l'utilitaire EpsonNet Config ou Local Setup Program disponible sur le disque des logiciels. Pour plus d'informations, voir le Guide de Référence. Qi Pour enregistrer/modifier des adresses, le menu de paramètres est le même que celui utilisé pour enregistrer/modifier des numéros de fax. Pour plus d'informations sur l'enregistrement et la modification de numéros de fax, voir le Guide d'utilisation Télécopieur. Utilisation du scanner 115

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Enregistrement dans la liste du carnet d'adresses Dans la liste des destinations en numérotation abrégée et groupée enregistrées sur la machine, vous pouvez enregistrer un maximum de 20 destinations souvent utilisées dans la liste du carnet d'adresses. Pour enregistrer une adresse (e-mail, FTP ou SMB) dans la liste du carnet d’adresses, suivez la procédure ci-après.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner UTILITÉ £ltilitairei, puis appuyez sur la touche Select.

2. Appuyez sur la touche A ou Y pour sélectionner LIL REGISTER

la touche Select. 3, puis sur

3. Appuyez sur la touche À ou Y pour sélectionner FALDRITE

Select. *, puis sur la touche Remarque : Si des données sont déjà enregistrées dans la liste du carnet d'adresses, passez à l'étape 7 après l'étape 3.

4. Appuyez sur la touche Addressbook (Adresses) pour basculer entreSFEER DIAL CHumarot,

Âbresei etGl TAL € umerot. Grourest.

5. A l’aide du clavier, entrez un nombre (entre 1 et 250) pour une destination en numérotation

abrégée ou un nombre (entre 1 et 20) pour une destination en numérotation groupée à enregistrer dans la liste du carnet d'adresses, puis appuyez sur la touche Select. Les informations enregistrées pour la destination en numérotation abrégée ou groupée apparaissent.

6. Appuyez à nouveau sur la touche Select.

7. Pour enregistrer une autre adresse, appuyez sur la touche A ou Y pour sélectionner

QUTER:, puis sur la touche Select, et recommencez la procédure à partir de l’étape 4.

8. Pour terminer l'enregistrement d’adresses, appuyez sur la touche À ou Y pour sélectionner

FIHISH £FIMITS, puis appuyez sur la touche Select. Suppression d'adresses de la liste du carnet d'adresses Vous pouvez supprimer des données enregistrées dans la liste du carnet d’adresses. Utilisation du scanner 116

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Les modifications appliquées ici n’ont pas d’incidence sur les données initiales (destination en numérotation abrégée, groupée, etc). A partir de l’écran principal (mode Numérisation), appuyez sur la touche À ou Y pour sélectionner UTILITÉ £ltilitairei, puis appuyez sur la touche Select. L REGISTER {Enr Appuyez sur la touche À ou Y pour sélectionner la touche Select. Et. Hu. puis sur Appuyez sur la touche A ou Y pour sélectionner FALDRITE Select. at, puis sur la touche Appuyez sur la touche A ou Y pour sélectionner = touche Select. à, puis surla Appuyez sur la touche A ou Y pour sélectionner l'adresse à supprimer de la liste du carnet d’adresses, puis sur la touche Stop/Reset (Stop/RàZ). Appuyez sur la touche A ou Y pour sélectionner L'adresse sélectionnée est alors supprimée. Dui 3, puis sur la touche Select. Pour supprimer une autre adresse, répétez la procédure à partir de l'étape 5. Pour terminer la suppression d’adresses, appuyez sur la touche Back (Retour). Appuyez sur la touche A ou Y pour sélectionner FI FIHIT:, puis sur la touche Select. Enregistrement de destinations en numérotation abrégée (saisie directe) Vous pouvez enregistrer des adresses e-mail sous forme de destinations en numérotation abrégée. Vous pouvez enregistrer jusqu’à 250 destinations en numérotation abrégée. Remarque :

Le panneau de commande de la machine ne peut pas être utilisé pour enregistrer des adresses FTP ou SMB en tant que destinations en numérotation abrégée. Ce type d'adresse peut être enregistré à partir de l'utilitaire Local Setup Program ou EpsonNet Config. Pour plus d'informations, voir le Guide de Référence. Les nombres compris entre 221 et 250 sont réservés à l'enregistrement d'adresses FTP et SMB en destinations en numérotation abrégée via l'utilitaire Local Setup Program ou EpsonNet Config. Utilisation du scanner 117

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner UTILITÉ £ltilitairei, puis appuyez sur la touche Select. L REGISTER

2. Appuyez sur la touche A ou Y pour sélectionner

la touche Select. esist, Hum. puissur

3. Appuyez sur la touche A ou Y pour sélectionner SFEEË DIäl

touche Select. ; puis sur la

4. A l’aide du clavier, entrez le numéro (de 1 à 220) de la destination en numérotation abrégée, puis

appuyez sur la touche Select.

5. _ Appuyez sur la touche A ou Y pour sélectionner 5 Réslase

sur la touche Select. Rare Remarque : Si un serveur LDAP n'est pas spécifié, l'étape 5 est ignorée.

6. A l’aide du clavier, entrez le nom de l’enregistrement, puis appuyez sur la touche Select.

Remarque : Q Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur. D Vous pouvez entrer au maximum 20 caractères.

7. A l’aide du clavier, entrez l'adresse e-mail, puis appuyez sur la touche Select.

Les paramètres sont alors enregistrés, etlemenulIäl FEGT: LEnr +. Hum. s'affiche à nouveau. Remarque : Vous pouvez entrer au maximum 64 caractères. Enregistrement de destinations en numérotation abrégée (recherche LDAP) Vous pouvez enregistrer des adresses e-mail sous forme de destinations en numérotation abrégée en utilisant des informations sur le serveur LD AP. Vous pouvez enregistrer jusqu’à 250 destinations en numérotation abrégée. Remarque : D Pour établir une connexion à un serveur LDAP, des paramètres pour LD TIH LOF doivent être spécifiés. Pour plus d'informations, voir le Guide de Référence. Utilisation du scanner 118

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner D Le panneau de commande de la machine ne peut pas être utilisé pour enregistrer des adresses FTP ou SMB en tant que destinations en numérotation abrégée. Ce type d'adresse peut être enregistré à partir de l'utilitaire Local Setup Program ou EpsonNet Config. Pour plus d'informations, voir le Guide de Référence. D Les nombres compris entre 221 et 250 sont réservés à l'enregistrement d'adresses FTP et SMB en destinations en numérotation abrégée via l'utilitaire Local Setup Program ou EpsonNet Config.

1. A partir de l'écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner iiTILITY £ltilitairei, puis appuyez sur la touche Select.

2. Appuyez sur la touche A ou Y pour sélectionner LIL REGISTER «

la touche Select. ist. Hum.i, puissur

3. Appuyez sur la touche A ou Y pour sélectionner SFEEË DGIËL €Humerot. Ab

touche Select. ei, puis sur la

4. A l’aide du clavier, entrez le numéro (de 1 à 220) de la destination en numérotation abrégée, puis

appuyez sur la touche Select.

5. _ Appuyez sur la touche A ou Y pour sélectionner EF

touche Select. ne LEÉF3, puis sur la Remarque : Si un serveur LDAP n'est pas spécifié, LOF SE ËP n'apparaît pas.

6. Appuyez sur la touche À ou Y pour sélectionner HAME £Homi ouE-MälL Email, puis sur la

touche Select. Remarque : Pour rechercher des noms enregistrés, sélectionnezHËME {Homi. Pour rechercher des adresses e-mail, sélectionnezE-MAIL Email.

7. A l’aide du clavier, saisissez le mot-clé (au maximum 10 caractères) pour la recherche, puis

appuyez sur la touche Select. La recherche démarre et affiche ses résultats dès qu’elle se termine. Si aucune donnée ne correspond au mot-clé de recherche, le message HÜT FOUHD £hnon trouueï apparaît pendant environ deux secondes. Remarque : Q Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur. Utilisation du scanner 119

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Q Cesont les caractères saisis au début du mot-clé de 10 caractères qui sont recherchés. La recherche peut échouer si les caractères déterminants ne se trouvent pas au début du mot-clé.

8. Appuyez sur la touche À ou Y pour sélectionner les données désirées, puis sur la touche

Select. Remarque : Q Pour vérifier l'information trouvée, appuyez sur la touche. Q Une adresse e-mail de plus de 64 caractères ne peut pas être spécifiée. En cas d'adresse dépassant cette longueur, le message ADDRESS IS TOO LONG €: F lonsuei pendant environ deux secondes, et l'écran pour spécifier l'adresse de destination apparaît. Q Pourrestreindre les résultats de la recherche, appuyez sur la touche Back (Retour), et reprenez à l'étape 7.

9. Vous pouver, si vous le souhaitez, modifier le nom d’enregistrement ; appuyez ensuite sur la

10. Vous pouvez, si vous le souhaitez, modifier l'adresse e-mail ; appuyez ensuite sur la touche Select.

Les paramètres sont alors enregistrés, etlemenulIäl REG +. Hum. s'affiche à nouveau. Modification/Suppression de destinations en numérotation abrégée Vous pouvez modifier ou supprimer des adresses enregistrées sous forme de destinations en numérotation abrégée. Remarque : Le panneau de commande de la machine ne peut pas être utilisé pour modifier/supprimer des adresses FTP ou SMB enregistrées en tant que destinations en numérotation abrégée. Ce type d'adresse peut être modifié/supprimé à partir de l'utilitaire Local Setup Program ou EpsonNet Config. Pour plus d'informations, voir le Guide de Référence.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner UTILITY litaires, puis appuyez sur la touche Select.

2. Appuyez sur la touche A ou Y pour sélectionner

la touche Select. Hum 3, puis sur

3. Appuyez sur la touche A ou Y pour sélectionner ÉFEEL DIAL €Hu

touche Select. ; puis sur la Utilisation du scanner 120

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

4. A l’aide du clavier, entrez le numéro (de 1 à 220) de la destination en numérotation abrégée à

modifier/supprimer, puis appuyez sur la touche Select. L'information actuellement enregistrée pour la destination en numérotation abrégée apparaît pendant deux secondes.

5. Appuyez sur la touche A ou Y pour sélectionner El: Edi pour modifier les informations

ouCELETE {£urrrimeri pour supprimer la destination, puis appuyez sur la touche Select. Si vous sélectionne: urrrimeri,tousles paramètres sont supprimés et le menu Tél -: s’affiche à nouveau.

6. A l’aide du clavier, modifiez le nom de l'enregistrement, puis appuyez sur la touche Select.

Remarque : Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur.

7. A l’aide du clavier, modifiez l'adresse e-mail, puis appuyez sur la touche Select.

Les paramètres modifiés sont enregistrés, et le menu IäL FREE s'affiche à nouveau. st. Hum.i Remarque : Si la destination en numérotation abrégée est enregistrée dans la liste du carnet d'adresses ou dans une destination en numérotation groupée, à la fin de l'étape 7, un message vous demande de confirmer si la destination doit ou non être conservée telle qu “elle est enregistrée. Pour conserver la destination telle qu’elle est enregistrée, sélectionnez Oui}. Pour annuler l'enregistrement, sélectionnez HD Horn. Enregistrement de destinations en numérotation groupée Une adresse e-mail peut être enregistrée dans un destination en numérotation groupée. Vous pouvez enregistrer jusqu’à 20 destinations en numérotation groupée. (Un groupe peut contenir un maximum de 50 adresses e-mail.) Remarque : Les adresses pouvant être enregistrées sous forme de destinations en numérotation groupée se limitent à celles enregistrées en numérotation abrégée ou à d’autres destinations en numérotation groupée.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner UTILITY litaires, puis appuyez sur la touche Select. IL REGISTER

2. Appuyez sur la touche A ou Y pour sélectionner

la touche Select. Et. Hu. puis sur Utilisation du scanner 121

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner iL dt

3. Appuyez sur la touche A ou Y pour sélectionner ë

touche Select. umerot. Grouresi, puissurla

4. A l’aide du clavier, entrez le numéro (de 1 à 20) de la destination en numérotation groupée, puis

appuyez sur la touche Select.

5. A l’aide du clavier, entrez le nom du groupe, puis appuyez sur la touche Select.

Remarque : Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur.

6. A l’aide du clavier, entrez le numéro (de 1 à 220) de la destination en numérotation abrégée à

ajouter au groupe, puis appuyez sur la touche Select. Les informations enregistrées pour la destination en numérotation abrégée sélectionnée apparaissent.

7. Appuyez à nouveau sur la touche Select.

8. Pour enregistrer une autre destination en numérotation abrégée, appuyez sur la touche À ou Y

pour sélectionner AE: 1, puis sur la touche Select, et recommencez la procédure à partir de l'étape 6.

9. Pourterminer l'enregistrement de destinations en numérotation abrégée, appuyez sur la touche A

ou Y pour sélectionner F IH HIT:, puis appuyez sur la touche Select. Modification/Suppression de destinations en numérotation groupée Vous pouvez modifier ou supprimer des adresses enregistrées sous forme de destinations en numérotation groupée.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner UTILITY litaires, puis appuyez sur la touche Select.

2. Appuyez sur la touche A ou Y pour sélectionner ÿ, puis sur

3. Appuyez sur la touche A ou Y pour sélectionne ; puis sur la

touche Select. Utilisation du scanner 122

A l’aide du clavier, entrez le numéro (de 1 à 20) de la destination en numérotation groupée à modifier/supprimer, puis appuyez sur la touche Select. L'information actuellement enregistrée pour la destination en numérotation groupée apparaît pendant environ deux secondes. Appuyez sur la touche A ou Y pour sélectionnerEl: Edi pour modifier les informations ouCELETE {£urrrimeri pour supprimer la destination, puis appuyez sur la touche Select. Si vous sélectionne: urrrimeri,tousles paramètres sont supprimés et le menu Tél -: s’affiche à nouveau. Vous pouvez, si vous le souhaitez, modifier le nom du groupe ; appuyez ensuite sur la touche Select. Remarque : Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur. Appuyez sur la touche À ou Y pour sélectionner AË <ÆIOUTER: et ajouter une destination en numérotation abrégée, CHECK*ELIT JL ITIOHS pour supprimer la destination ou FIHISH £FIHIT: pour terminer h modification puis appuyez sur la touche Select. Si vous sélectionnezF IH {FIHIT:, les paramètres modifiés sont enregistrés et le menu Tél El STER {En Et. Hum, Re à nouveau. Si vous sélectionnez Alt © LTERS, passez à l'étape 6 de « Enregistrement de destinations en numérotation groupée » à la page 121. Si vous sélectionnez CHECK*EDIT € QLE-EL à, passez à l'étape 8. Appuyez sur la touche A ou Y pour sélectionner la destination en numérotation abrégée à supprimer, puis sur la touche Stop/Reset (Stop/RàZ). Remarque : Pour vérifiez les paramètres de la destination en numérotation abrégée sélectionnée, appuyez sur la touche Select. Appuyez sur la touche A ou Y pour sélectionner *ES ‘lui, puis sur la touche Select. Après avoir supprimé la destination en numérotation abrégée, appuyez sur la touche Back (Retour). Pour supprimer une autre destination en numérotation abrégée, répétez la procédure à partir de l'étape 8. Pour terminer la suppression de destinations en numérotation abrégée, appuyez sur la touche A ou Y pour sélectionner F IH £FIHIT:, puis appuyez sur la touche Select. Utilisation du scanner 123

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Si la destination en numérotation groupée est enregistrée dans la liste du carnet d'adresses, à la fin de l'étape 12, un message vous demande de confirmer si la destination doit ou non être conservée telle qu’elle est enregistrée. Pour conserver la destination telle qu’elle est enregistrée, sélectionnez" Qui. Pour annuler l'enregistrement, sélectionnez HD €Hors. Sélection du format de données Vous pouvez choisir un format de données pour l’image numérisée.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de format de données actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner TIFF, FGF ou JFEË, puis sur la touche Select.

L'écran principal (mode Numérisation) s’affiche à nouveau. Remarque : Q Si l'option E n'apparaît pas. ris the est sélectionnée pour le paramètre couleur, le format JFEG Q Les fichiers PDF peuvent être ouverts dans Adobe Acrobat Reader. ï ulieurs activé ne peuvent pas être ouverts avec l'outil Aperçu des images et des télécopies Windows, fourni en standard avec Windows XP. Ces fichiers peuvent être ouverts avec des applications de traitement d’image telles que PhotoShop, Microsoft Office Document Imaging ou ACDsee. Q Les fichiers d'images TIFF ayant été numérisés avec le paramètreCÜLOR or &

Sélection de la qualité de numérisation Vous pouvez sélectionner une résolution, un mode de numérisation et une densité de numérisation appropriés pour l’image numérisée. Sélection de la résolution

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de qualité de numérisation actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionnerf H

Select. utioni, puis sur la touche Utilisation du scanner 124

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

3. Appuyez sur la touche A ou Y pour sélectionner iäxi5ädri ou 366 x:

Select. L'écran principal (mode Numérisation) s’affiche à nouveau. dei, puis sur la touche Sélection du mode de numérisation

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de qualité de numérisation actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner Fi} code, puis sur la touche Select.

3. Appuyezsurlatouche A ou Y poursélectionnertili#

puis sur la touche Select. L'écran principal (mode Numérisation) s’affiche à nouveau. Sélection de la densité de numérisation

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de qualité de numérisation actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner

Select. ; puis sur la touche

3. Appuyez sur la touche € ou pour sélectionner la densité de numérisation désirée, puis sur la

touche Select. Vers la droite, vous obtenez une densité plus soutenue. Définition du format de numérisation Vous pouvez spécifier le format des données numérisées.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de format de numérisation actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner le format désiré, puis sur la touche Select.

L'écran principal (mode Numérisation) s’affiche à nouveau. Utilisation du scanner 125

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Définition de la couleur de numérisation Vous pouvez spécifier la couleur des données numérisées.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

sélectionner le paramètre de couleur de numérisation actuel, puis appuyez sur la touche Select.

2. Appuyez sur la touche À ou Y pour sélectionner Elf Onlu ©H-Eï ouCÜLOR or GREAT

le 3, puis sur la touche Select. L'écran principal (mode Numérisation) s’affiche à nouveau. Remarque : Q Si le format de données 1FEË est sélectionné, l'option de couleur Et Onis €} FGF sont automatiquement sélectionnés. 33 et le format & dans le menu à est sélectionnée. Spécification de l’objet Cette option vous permet de spécifier l’objet de votre envoi de données numérisées via e-mail.

1. A partir de l’écran principal (mode Numérisation), appuyez sur la touche A ou Y pour

3, puis appuyez sur la touche Select. sélectionner SLETECT

2. A l’aide du clavier, entrez le nom de l’objet, puis appuyez sur la touche Select.

L'écran principal (mode Numérisation) s’affiche à nouveau. Remarque : Q Pour plus d'informations sur la saisie/modification de texte, voir le Guide d'utilisation Télécopieur. Q Pour annuler le nom de l’objet spécifié, appuyez sur la touche Back (Retour). Suppression d’un travail de transmission en attente La liste des travaux en attente de transmission peut être affichée. Dans cette liste, vous pouvez supprimer un travail. Utilisation du scanner 126

A partir de l’écran principal (mode Numérisation), appuyez sur la touche À ou Y pour sélectionner CÉHCEL RESERL, Cénnuler Fu, 3, puis appuyez sur la touche Select. Appuyez sur la touche A ou Y pour sélectionner le travail à supprimer, puis sur la touche Select. Remarque : Q Pour vérifier les informations concernant le travail sélectionné, appuyez sur la touche. Q Si aucun travail ne se trouve en attente de transmission, HÜHE {Han apparaît à l'écran. Appuyez sur la touche A ou Y pour sélectionner *E® ‘Üui*, puis sur la touche Select. L'écran principal (mode Numérisation) s’affiche à nouveau. Utilisation du scanner 127

Remplacement des consommables Remplacement des consommables Remarque : D La non-observation des instructions décrites dans ce manuel peut entraîner l'annulation de votre garantie. D Lorsqu'un message d'erreur (TÜHER OUT 45 de toi ,P#Ù LIFE ENG P Fin etc.) s'affiche, imprimez la page de configuration, puis vérifiez’ état des autres consommables. Pour plus d'informations sur les messages d’erreur, voir « Messages d'erreur » à la page 204. Pour plus d'informations sur l'impression de la page de configuration, voir « Impression d’une page de configuration » à la page 169. A propos des cartouches de toner Votre machine utilise quatre cartouches de toner : noir, jaune, magenta et cyan. Manipulez les cartouches de toner avec précaution, en évitant de renverser du toner sur vous ou dans la machine. Remarque : Le toner est un produit non toxique. Sur la peau, le toner se nettoie à l’eau froide et avec un savon doux. Sur les vêtements, il suffit d'épousseter légèrement la poudre, et de nettoyer toute trace résiduelle à l’aide d’eau froide, et non d’eau chaude. Attention : Si vous recevez du toner dans les yeux, rincez-vous immédiatement à l’eau froide et consultez un docteur. Remarque : N'utilisez pas des cartouches de toner recyclées ou non homologuées. Tout dégât matériel ou problème de qualité lié à l’utilisation de ce type de cartouches invalide votre garantie. Aucun support technique n’est fourni pour résoudre des problèmes de cet ordre. Type de cartouche de toner N° de référence Cartouche Toner Capacité standard - Jaune (Y) 0558 Cartouche Toner Capacité standard - Magenta (M) 0559 Remplacement des consommables 128

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Type de cartouche de toner N° de référence Cartouche Toner Capacité standard - Cyan (C) 0560 Cartouche Toner Haute capacité - Noir (K) 0557 Cartouche Toner Haute capacité - Jaune (Y) 0554 Cartouche Toner Haute capacité - Magenta (M) 0555 Cartouche Toner Haute capacité - Cyan (C) 0556 Remarque : Pour une qualité et une vitesse optimales, utilisez uniquement les cartouches de toner Epson authentiques correspondant au type de votre machine. Stockez les cartouches de toner : D Dans leur emballage d’origine tant que vous n’êtes pas prêt à les utiliser. Q Dans un local sec et frais, à l'abri du soleil (et de la chaleur). La température de stockage ne doit pas dépasser 35° C (95° F) et l'humidité 85 % sans condensation. Quand vous déplacez une cartouche de toner d’un lieu frais en un lieu chaud et humide, une condensation peut se produire, nuisant à la qualité d'impression. Avant de l'utiliser, laissez-la s'adapter au nouvel environnement pendant environ une heure. D Bien à plat. Ne stockez pas les cartouches verticalement ou à l’envers, car le toner à l’intérieur risque de se tasser ou de se répartir inégalement. A l'abri de l'air marin et de vapeurs corrosives (d’aérosols par exemple). Remplacement des consommables 129

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remplacement d’une cartouche de toner Remarque : Lors du remplacement d’une cartouche, veillez à ne pas répandre du toner. Si cela se produit, essuyez-le aussitôt avec un chiffon doux et sec. SiMÉCHIHE SETTIHE € Utilitaire est activée (( anser Toner Ki ‘aram. Machineï/TOHER OUT F éToner } dans le menu 3), le message TÜHER Ol lus de t E # TONER ( indiquant la couleur du toner) apparaît quand une cartouche ne contient plus beaucoup de toner. Pour remplacer cette cartouche, suivez les instructions ci-après. Remarque : Sil'optionMiCHIHE SETTIHE menu Utilitaire est désactivée (OFF message «Tarær Qu # l'impression se poursuit et qu’il n’y a plus de toner, le message « TÜHER LIFE EHD Fin liei/ CHANGE # TOHER (Chanser Toner #3 » s'affiche et l'impression s'arrête. Pour plus d'informations sur le paramètre, voir « Menu MACHINE SETTING (Param. Machine) » à la page 33. 3/TÛMER OP {Toner vide Stop dansle à), l'impression peut continuer même après l'apparition du ner Hide #1»; toutefois, la qualité de l'impression n’est pas garantie. Si

1. Dans l’écran des messages, vérifiez la couleur de la cartouche de toner à remplacer.

Remarque : Quand la machine détecte une cartouche de toner vide, le message TÜHER OUT £Flus de toner: ouTÜHER LIFE EH € Fin Uiei s'affiche et cette cartouche est automatiquement déplacée afin de pouvoir être remplacée. Si vous souhaitez remplacer la cartouche de toner, effectuez l’une des opérations décrites ci-dessous pour accéder au REPLACE MODE (Mode Remplacer).

2. Lorsque l'écran principal est affiché, appuyez sur la touche € pour afficher l'écran PRINTER

MODE (MODE IMPRIMANTE).

3. Appuyez sur la touche Y pour sélectionner

Select. à, puis sur la touche

4. Appuyez sur la touche Select pour sélectionner FEFLACE MODE hode Remelac

5. _ Appuyez sur la touche À ou Y pour afficher la couleur de la cartouche de toner à remplacer, puis

sur la touche Select. Le carrousel des cartouches tourne dans la machine afin de déplacer la cartouche sur la position où elle peut être remplacée. Remplacement des consommables 130

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Pour quitter le REPLACE MODE (Mode Remplacer), appuyez sur la touche Stop/Reset (Stop/ Raz).

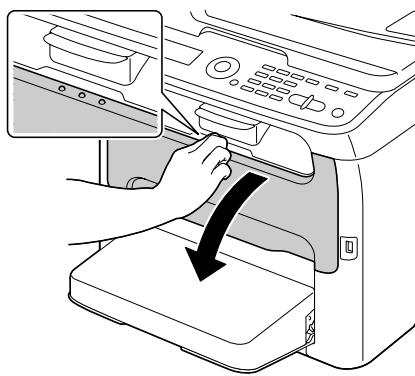

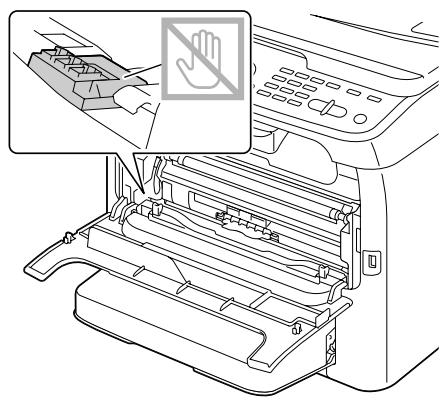

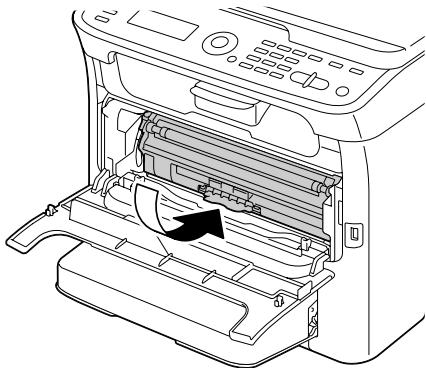

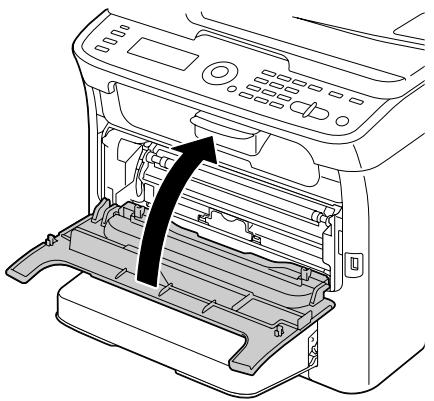

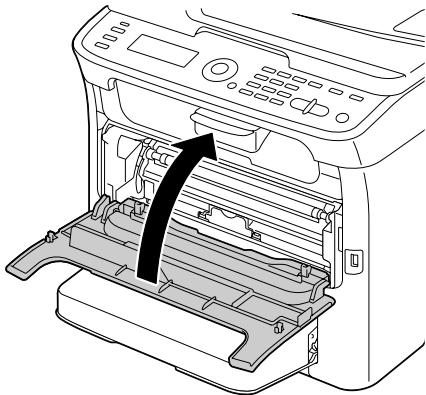

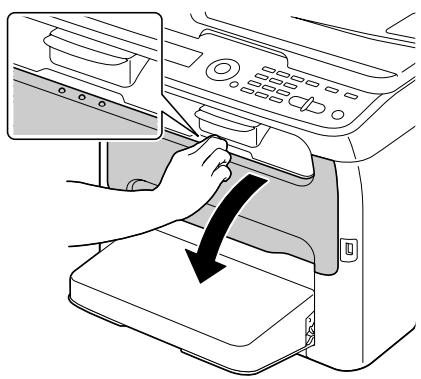

6. Ouvrez le capot avant.

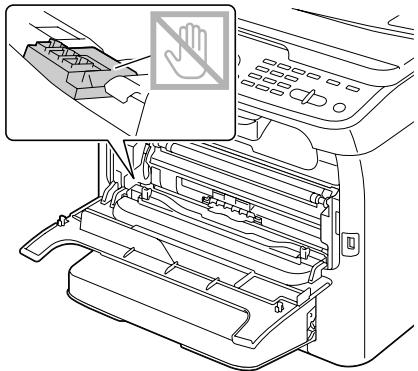

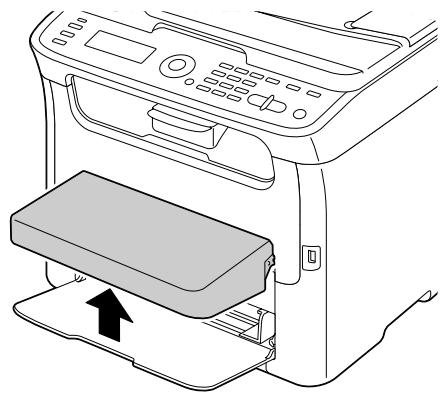

Remarque : Avant d’abaisser le capot avant, ouvrez le Bac 1 s’il est fermé.

7. Vérifiez que la cartouche de toner à remplacer est déplacée vers l'avant.

Remarque : Vous pouvez identifier la cartouche de toner par la couleur de sa poignée. Remplacement des consommables 131

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

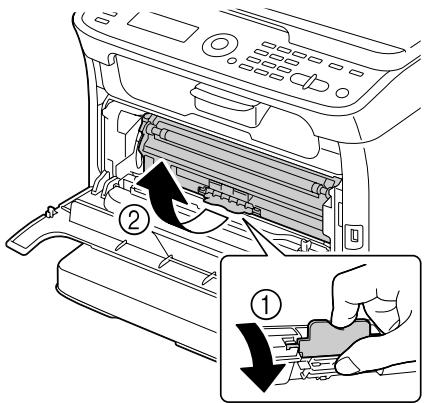

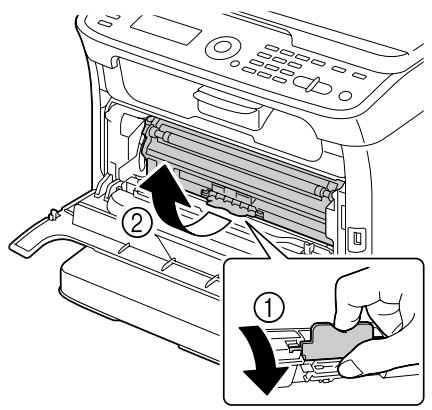

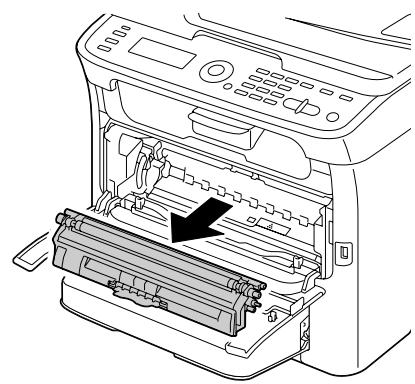

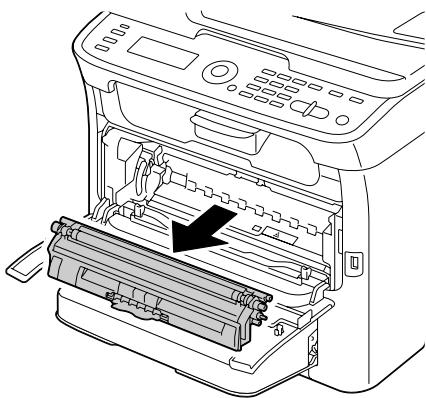

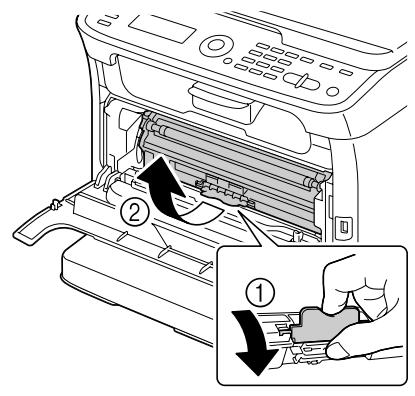

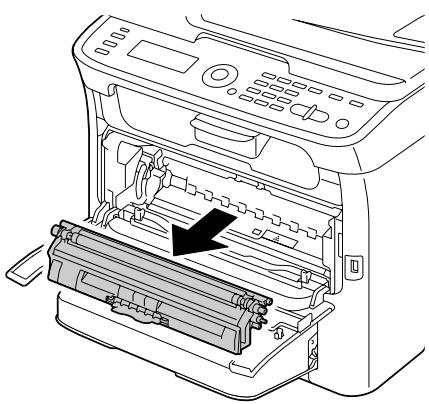

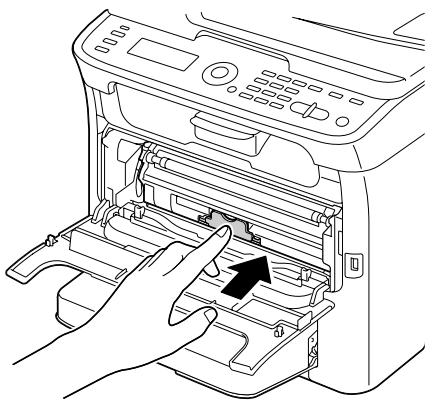

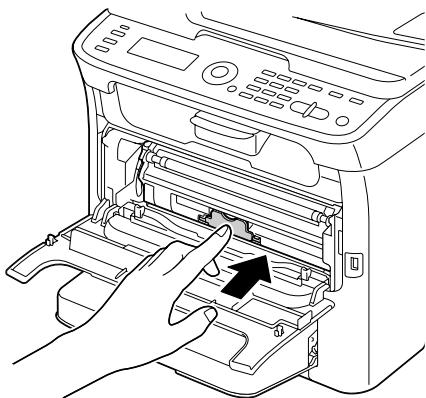

8. Tirez la poignée vers le bas pour déverrouiller la cartouche et la déplacer légèrement vers vous.

Retirez la cartouche de toner. Remarque : Ne faites pas tourner le carrousel manuellement. Par ailleurs, n’essayez pas de le faire tourner de force au risque de l'endommager. Remplacement des consommables 132

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Q Veillez à ne pas toucher la pièce de contact indiquée sur l'illustration. Q Mettez la cartouche de toner au rebut conformément à la réglementation en vigueur. Elle ne doit pas être incinérée. Pour plus d'informations, voir « A propos des cartouches de toner » à la page 128.

9. Vérifiez la couleur de la nouvelle cartouche de toner à installer.

10. Sortez la cartouche de son emballage.

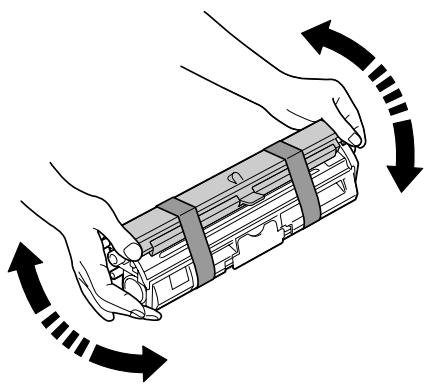

11. Secouez cette cartouche plusieurs fois de suite pour répartir le toner à l’intérieur.

Remarque : Avant de secouer la cartouche, assurez-vous que le couvercle du rouleau de toner est solidement fixé. Remplacement des consommables 133

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

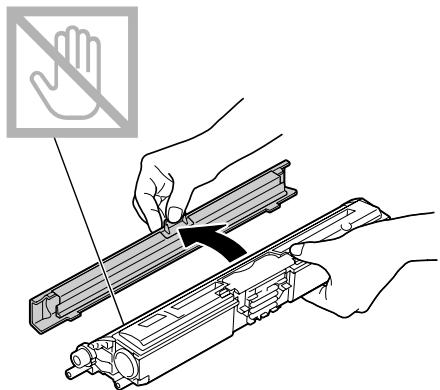

12. Retirez le couvercle du rouleau de toner.

Remarque : Ne touchez pas le rouleau de toner et faites attention de ne pas l’érafler.

13. Alignez chaque extrémité de l’axe de la cartouche sur son support et insérez la cartouche dans le

Remplacement des consommables 134

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Avant d'introduire la cartouche dans le carrousel, assurez-vous que sa couleur est la même que celle de l'étiquette placée sur le carrousel. Remarque : Veillez à ne pas toucher la pièce de contact indiquée sur l'illustration. Remplacement des consommables 135

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

15. Fermez le capot avant.

16. Appuyez sur la touche Stop/Reset (Stop/RàZ) pour réinitialiser la machine et effacer le message

lumineux. Remarque : Après le remplacement d’une cartouche de toner, la machine doit effectuer un cycle d'étalonnage. Si vous ouvrez le scanner et/ou le capot avant de la machine avant qu’elle ne se réinitialise, ce cycle d'étalonnage s'arrête et redémarre après la fermeture du scanner et/ou du capot avant. Remplacement de toutes les cartouches de toner Remarque : Lors du retrait d’une cartouche, veillez à ne pas répandre du toner. Si cela se produit, essuyez-le aussitôt avec un chiffon doux et sec. En sélectionnant leEJECT MÔGE ‘Mode Eiecterà dans le menu PRINTER MODE (MODE IMPRIMANTE), vous pouvez retirer toutes les cartouches de toner à la fois. Suivez la procédure décrite ci-dessous pour utiliser le EJECT MODE (Mode Ejecter).

1. Lorsque l'écran principal est affiché, appuyez sur la touche 4 pour afficher l'écran PRINTER

MODE (MODE IMPRIMANTE).

2. Appuyez sur la touche Y pour sélectionner T

Select. puis sur la touche

3. Appuyez sur la touche Y pour sélectionner ETECT MODE «

Ejecteri, puis sur la touche Remplacement des consommables 136

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

4. Ouvrez le capot avant.

Remarque : Avant d’abaisser le capot avant, ouvrez le Bac 1 s’il est fermé.

5. Tirez la poignée vers le bas pour déverrouiller la cartouche et la déplacer légèrement vers vous.

Retirez la cartouche de toner. Remplacement des consommables 137

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Ne faites pas tourner le carrousel manuellement. Par ailleurs, n’essayez pas de le faire tourner de force au risque de l'endommager. Remarque : Veillez à ne pas toucher la pièce de contact indiquée sur l'illustration.

6. Fermez le capot avant.

Remarque : Pour quitter le EJECT MODE (Mode Ejecter), appuyez sur la touche Stop/Reset (Stop/RàZ).

7. Suivez la même procédure pour retirer les cartouches de toner cyan, noir et jaune.

8. Appuyez sur la touche Stop/Reset (Stop/RàZ) pour réinitialiser la machine.

Remplacement du bloc photoconducteur N° de référence N° de référence du bloc photoconducteur Bloc photoconducteur 1198 Remarque : Qi Pour une qualité et une vitesse optimales, utilisez uniquement le bloc photoconducteur Epson authentique correspondant au type de votre machine. Q Il est conseillé de remplacer le bloc photoconducteur quand le messageF* LIFE ED CE-P Fin iiet/REPLACE PeÙ (EP Fini s'affiche. Remplacement des consommables 138

Remarque : S’il y a du papier dans le bac de sortie, retirez-le et rabattez le bac de sortie avant d'ouvrir le scanner. Remarque : Ne touchez pas les fils et le câble plat indiqués ci-contre. Remplacement des consommables 139

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

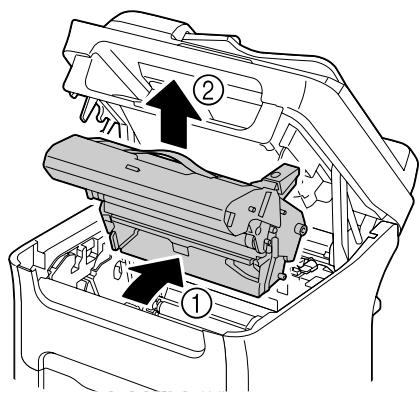

2. Retirez le bloc photoconducteur en le prenant par sa poignée et en le soulevant doucement et

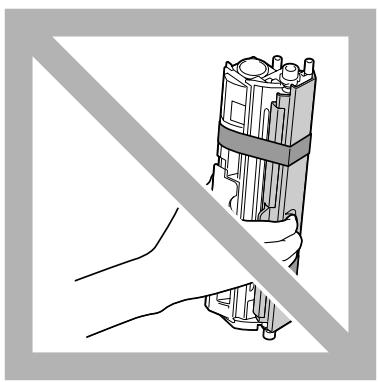

verticalement hors de l'imprimante. Remarque : Mettez le bloc photoconducteur usagé au rebut conformément à la réglementation en vigueur. Ilne doit pas être incinéré.

3. Préparez un nouveau bloc photoconducteur.

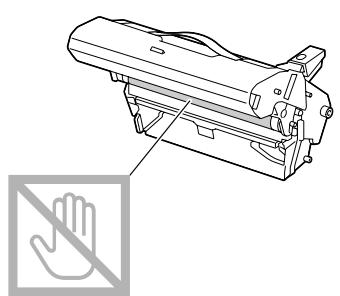

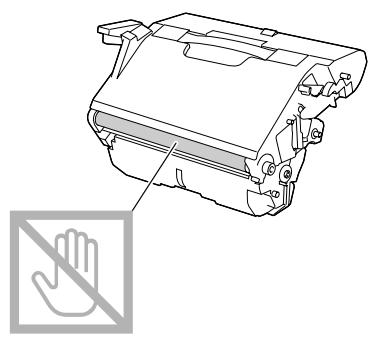

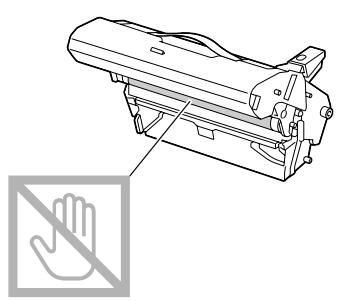

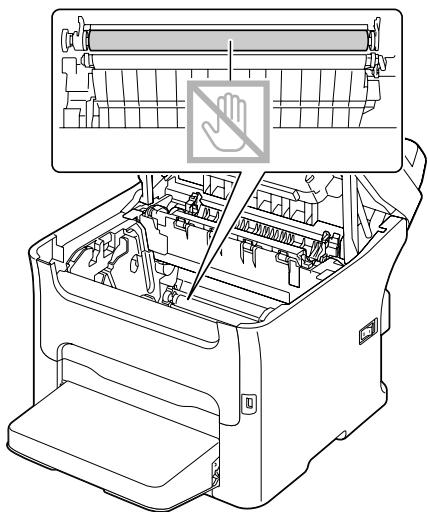

Remarque : Ne touchez pas le tambour photoconducteur et la courroie de transfert du bloc photoconducteur. Remplacement des consommables 140

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

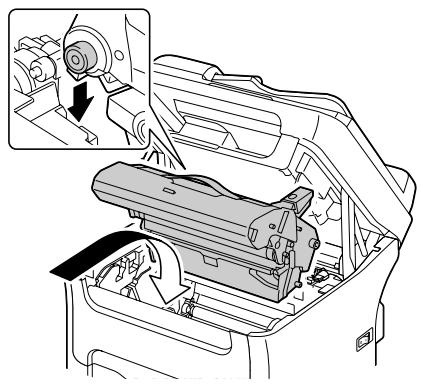

4. Abaissez doucement et verticalement le nouveau bloc photoconducteur, et appuyez légèrement

dessus en le tirant vers vous pour l’installer complètement. Remplacement des consommables 141

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Ne touchez pas les fils et le câble plat indiqués ci-contre. Remarque : Après le remplacement du bloc photoconducteur, la machine doit effectuer un cycle d'étalonnage. Si vous ouvrez le scanner et/ou le capot avant de la machine avant qu’elle ne se réinitialise, ce cycle d'étalonnage s'arrête et redémarre après la fermeture du scanner et/ou du capot avant. Remplacement des consommables 142

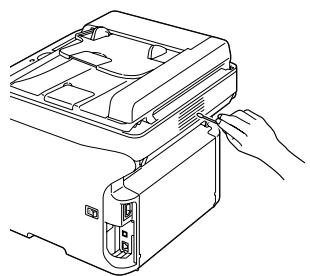

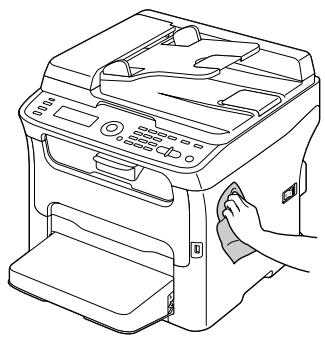

Entretien Entretien de la machine Attention : Lisez attentivement toutes les étiquettes de sécurité (avertissements et consignes) en vous assurant de suivre toutes leurs instructions. Ces étiquettes se trouvent au dos des capots et à l’intérieur de la machine. Prenez soin de la machine pour préserver sa durée de vie. Tout dégât causé par négligence n’est pas couvert par la garantie. Nettoyez l’intérieur et l'extérieur de la machine régulièrement pour éliminer poussières et résidus de papier amoindrissant ses performances et la qualité d’impression. Gardez les consignes suivantes à l'esprit. NN] Avertissement : Avant tout, éteignez la machine, débranchez le cordon d’alimentation et le câble d’interface. Veillez à ne pas répandre de l’eau ou du détergent dans la machine, au risque de provoquer des dégâts ou de vous électrocuter. re] Attention : L'unité de fixation est brûlante. Si vous ouvrez le capot supérieur de la machine, elle met environ une heure pour refroidir. M En nettoyant l’intérieur de la machine ou en supprimant des bourrages, veillez à ne pas toucher l'unité de fixation ou d’autres pièces brûlantes. Ne posez aucun objet sur la machine. Pour nettoyer la machine, utilisez un chiffon doux. Ne vaporisez jamais de produit détergent directement sur la machine, car il risque de s’infiltrer par les grilles d’aération et d’endommager les circuits internes. d Pour le nettoyage de la machine, évitez d'utiliser des solutions abrasives ou corrosives ou contenant des solvants (alcool ou benzène). H Commencez toujours par appliquer le produit de nettoyage (détergent doux) sur une petite surface de la machine pour en vérifier le résultat. D N'utilisez jamais des tampons abrasifs ou rugueux (paille de fer ou matière plastique). Entretien 143

Fermez toujours les capots doucement et n’exposez jamais la machine à des vibrations excessives. Ne couvrez pas la machine immédiatement après l'avoir utilisée. Eteignez-la et attendez qu’elle refroidisse. Ne laissez pas les capots de la machine trop longtemps ouverts sous des éclairages directs pouvant endommager les cartouches de toner. N’ouvrez pas la machine pendant qu’elle imprime. Ne tapotez pas les bords de vos paquets de feuilles sur la machine. La machine ne doit jamais être démontée ou lubrifiée. Ne basculez pas la machine. Ne touchez pas aux plots électriques, engrenages ou dispositifs laser, au risque d’endommager la machine et d’affaiblir la qualité d'impression. Ne laissez pas les imprimés s’accumuler trop haut dans le bac de sortie, car ils peuvent provoquer des bourrages et se recourber excessivement. Pour soulever la machine, saisissez-la comme indiqué sur la figure. Maintenez la machine à l’horizontale pour éviter de renverser du toner. Avant de déplacer la machine, retirez le capot de protection et repliez le Bac 1. Si les options chargeur papier de 500 feuilles et unité recto-verso avec socle de montage sont installées, retirez-les et déplacez-les séparément. Sur la peau, le toner se nettoie à l’eau froide et avec un savon doux. Attention : Si vous recevez du toner dans les yeux, rincez-vous immédiatement à l’eau froide et consultez un docteur. Entretien 144

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner D Avant de rebrancher la machine, assurez-vous de bien remonter toutes les pièces retirées pour le nettoyage. Nettoyage de la machine Attention : Avant de procéder au nettoyage, éteignez la machine et débranchez le cordon d'alimentation. Assurez-vous toutefois que la machine est sous tension pour nettoyer la lucarne des têtes d'impression. Extérieur Panneau de commande Q Grille d'aération Q Extérieur de la machine Entretien 145

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Q Vitre d'exposition (a) Q Tapis du couvercle de la vitre d'exposition Vitre d'exposition (b) (AcuLaser CX16NF uniquement) Rouleaux d'entraînement papier Une accumulation de poussières de papier et autres débris sur les rouleaux d'entraînement papier peut être à l’origine d’incidents papier. Nettoyage des rouleaux d'entraînement papier

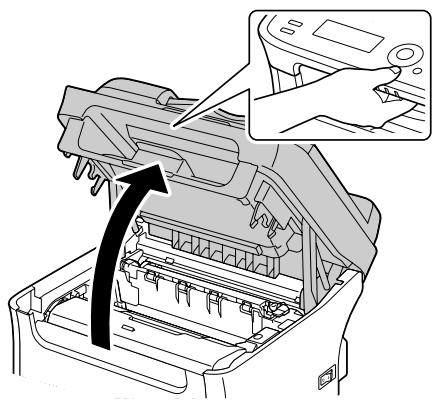

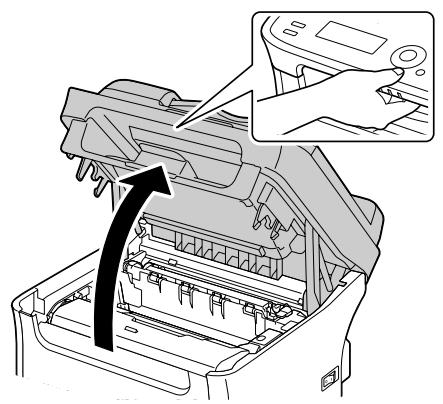

1. Ouvrez le scanner.

Remarque : S’il y a du papier dans le bac de sortie, retirez-le et rabattez le bac de sortie avant d'ouvrir le scanner. Entretien 146

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Ne touchez pas les fils et le câble plat indiqués ci-contre.

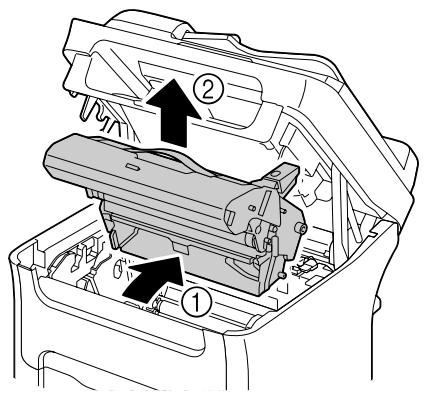

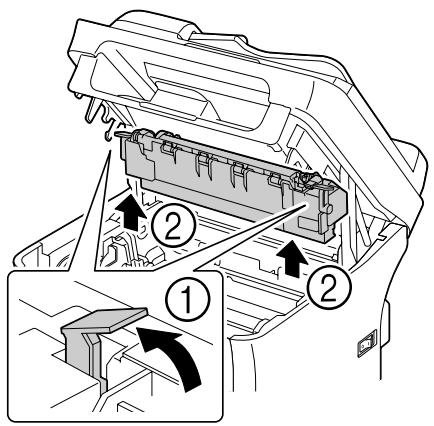

2. Retirez le bloc photoconducteur en le prenant par sa poignée et en le soulevant doucement et

verticalement hors de l'imprimante. Entretien 147

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Q Netouchez pas le tambour photoconducteur et la courroie de transfert du bloc photoconducteur. Q Déposez le bloc photoconducteur sur une surface plane, à l'horizontale comme indiqué sur l'illustration. Assurez-vous de le maintenir à l'horizontale et le placer à l'abri de la poussière et autre salissure. Ne le laissez pas plus de 15 minutes hors de l'imprimante, et veillez à ce qu’il ne soit pas exposé sous un éclairage direct ou aux rayons du soleil. Entretien 148

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Attention : La zone autour de l'unité de fixation peut atteindre une température très élevée. Si vous touchez d’autres pièces que les leviers indiqués, vous risquez de vous brûler. Si cela se produit, aspergez immédiatement votre brûlure d’eau froide et faites-vous prodiguer des soins médicaux. Remarque : Veillez à ne pas toucher la surface du rouleau de transfert au risque de nuire à la qualité d'impression. Veillez à ne pas toucher la surface du rouleau de transfert. Entretien 149

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

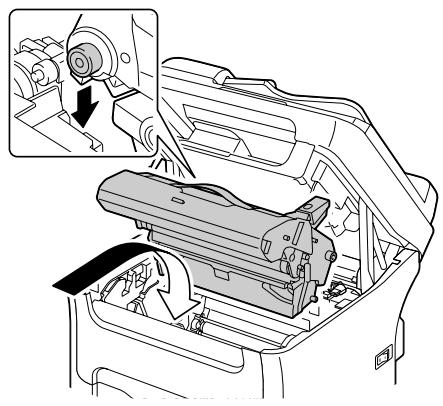

4. Abaissez doucement et verticalement le bloc photoconducteur, et appuyez légèrement dessus en le

tirant vers vous pour le réinstaller complètement. Entretien 150

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Ne touchez pas les fils et le câble plat indiqués ci-contre. Nettoyage des rouleaux d'entraînement papier du chargeur ADF (AcuLaser CX16NF uniquement)

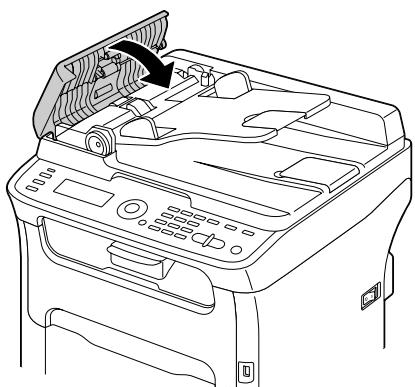

1. Ouvrez le capot du chargeur ADF.

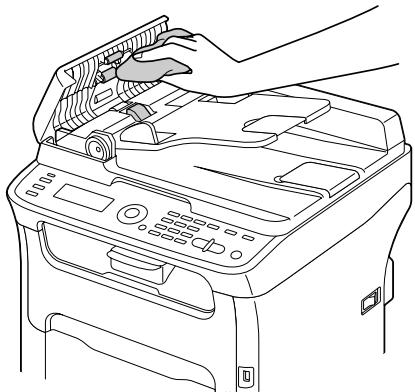

2. Nettoyez les rouleaux d’entraînement papier en les essuyant avec un chiffon doux et sec.

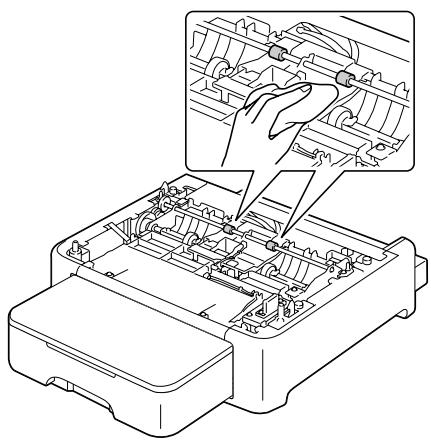

Nettoyage des rouleaux d'entraînement papier du Bac 2 (AcuLaser CX16NF uniquement) Avant de nettoyer les rouleaux d’entraînement papier du Bac 2, veuillez retirer l’unité recto-verso si cette option est installée.

1. Siunité recto-verso en option est installée, retirez-la.

Remarque : Si l'unité recto-verso en option n’est pas installée, retirez les deux clés de verrouillage (à droite et à gauche à l'arrière du Bac 2). Pour retirer une clé de verrouillage, tournez-la à droite ou à gauche afin d'orienter son panneton à la verticale et de pouvoir la dégager.

2. Retirez le capot de protection du Bac 1 et fermez le bac.

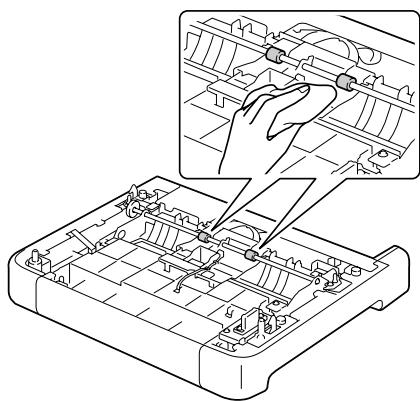

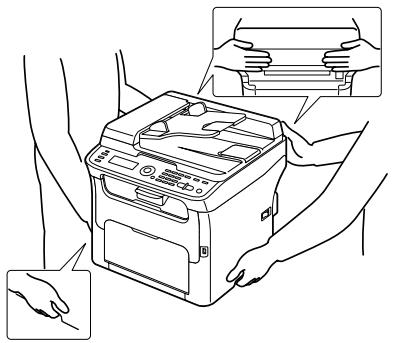

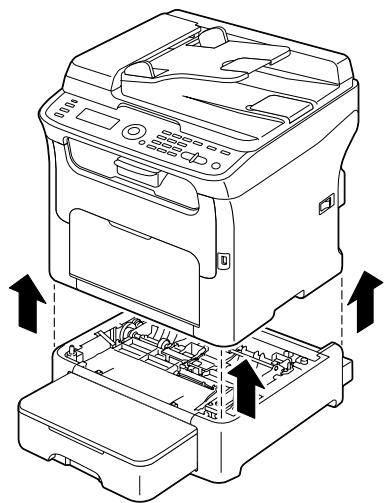

3. Soulevez la machine afin de la dégager du Bac 2 et placez-la temporairement sur un plan stable.

5. Soulevez la machine et replacez-la sur le Bac 2.

6. Ouvrez le Bac 1 et remettez le capot de protection en place.

7. Si vous avez retiré l’unité recto-verso à l'étape 1, réinstallez-la.

Remarque : Si l'unité recto-verso en option n’est pas installée, replacez les deux clés de verrouillage. Avec le panneton de la clé tourné à la verticale, engagez la clé de verrouillage dans son ouverture à droite ou à gauche du chargeur papier de 500 feuilles, puis poussez-la en la tournant à gauche ou à droite. La clé est verrouillée quand son panneton est à l'horizontale. Ces deux clés permettent de fixer solidement le chargeur papier de 500 feuilles à la machine. Nettoyage des rouleaux d'entraînement papier du socle de montage (AcuLaser CX16NF uniquement) Avant de nettoyer les rouleaux d’entraînement papier du socle de montage, veuillez retirer l'unité recto-verso si cette option est installée.

1. Siunité recto-verso en option est installée, retirez-la.

2. Retirez le capot de protection du Bac 1 et fermez le bac.

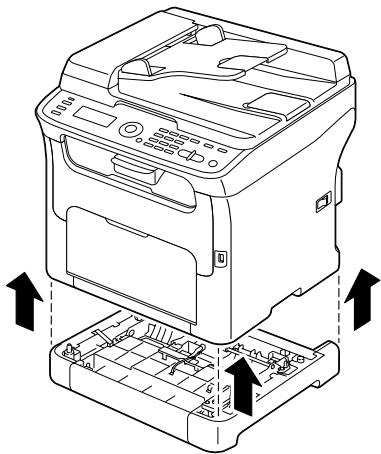

3. Soulevez la machine afin de la dégager du socle de montage et placez-la temporairement sur un

5. Soulevez la machine et replacez-la sur le socle de montage.

6. Ouvrez le Bac 1 et remettez le capot de protection en place.

7. Si vous avez retiré l’unité recto-verso à l'étape 1, réinstallez-la.

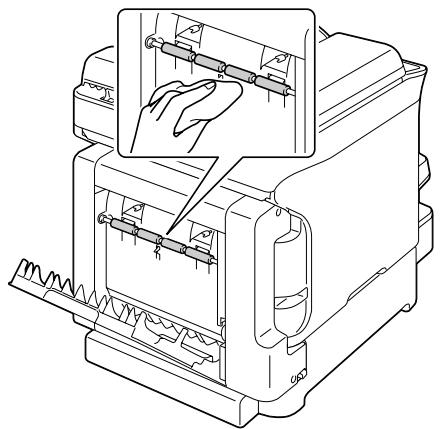

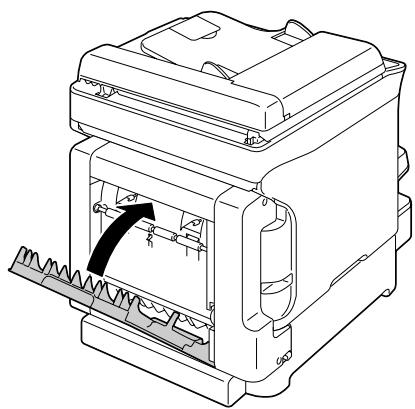

Nettoyage des rouleaux d'entraînement papier de l’unité recto-verso (AcuLaser CX16NF uniquement)

1. Ouvrez le capot de l’unité recto-verso.

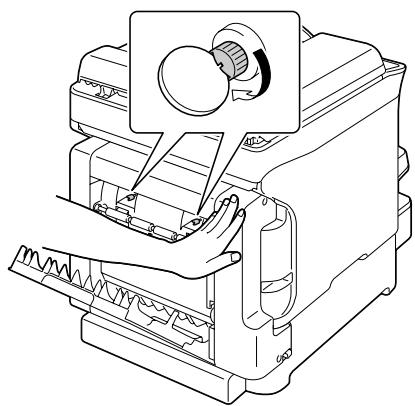

2. Nettoyez les rouleaux d’entraînement en les essuyant avec un chiffon doux et sec.

Lucarne des têtes d'impression La lucarne des têtes d'impression doit être régulièrement nettoyée afin de garantir une haute qualité d'impression constante. Nettoyage de la lucarne des têtes d'impression

1. Lorsque l'écran principal est affiché, appuyez sur la touche 4 pour afficher l'écran PRINTER

MODE (MODE IMPRIMANTE).

2. Appuyez sur la touche Y pour sélectionner

Select. à, puis sur la touche Entretien 157

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

3. Appuyez sur la touche Y pour sélectionner FH CLEËH HÜCE Code

la touche Select. er T<13,puissur Remarque : Vous ne pouvez pas quitter le P/H CLEAN MODE (Mode Nettoyer T/) avant la fin du nettoyage (même en appuyant sur la touche Stop/Reset (Stop/RàZ)). Pour quitter le P/H CLEAN MODE (Mode Nettoyer T/I) s’il a été sélectionné par mégarde, suivez les étapes 4 à 7, puis passez aux étapes 11 à 16 (en ignorant les étapes 8 à 10) pour quitter le P/H CLEAN MODE (Mode Nettoyer T/I).

4. Ouvrez le capot avant.

Remarque : Avant d’abaisser le capot avant, ouvrez le Bac 1 s’il est fermé. Entretien 158

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

5. La cartouche de toner magenta a été déplacée dans la position permettant son remplacement.

Tirez la poignée vers le bas pour déverrouiller la cartouche et la déplacer légèrement vers vous. Retirez la cartouche de toner. Remarque : L'espace disponible, une fois que la cartouche de toner magenta a été retirée, permet d'accéder aisément à la lucarne des têtes d'impression pour la nettoyer. Entretien 159

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Veillez à ne pas toucher la pièce de contact indiquée sur l'illustration.

6. Fermez le capot avant.

Remarque : Les cartouches de toner tournent dans la machine. Entretien 160

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

7. Dès que les cartouches de toner s’arrêtent de tourner, ouvrez le scanner.

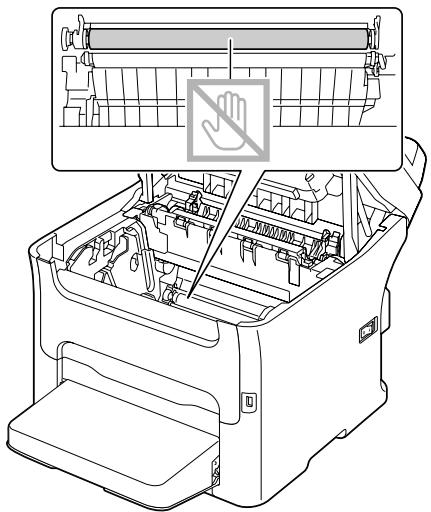

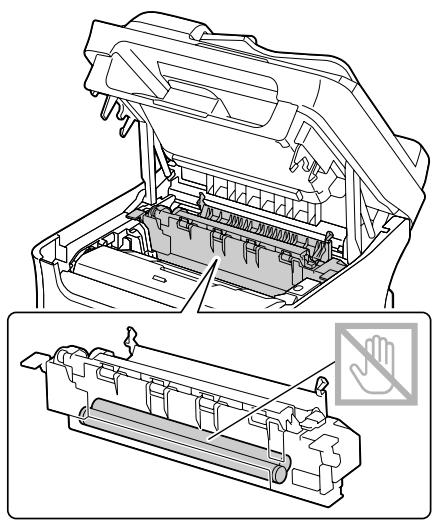

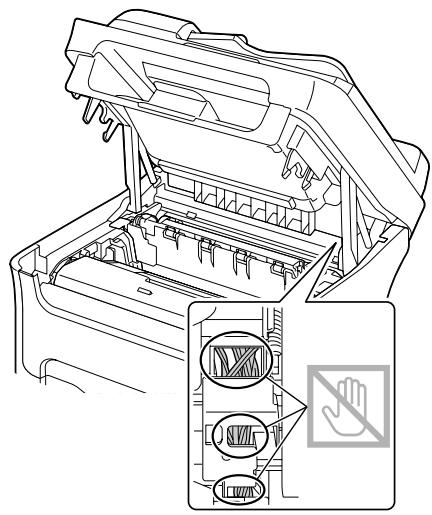

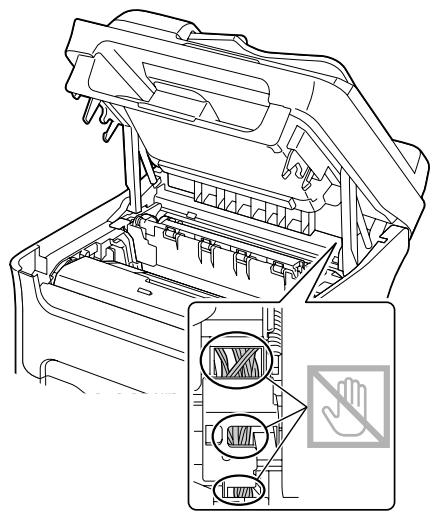

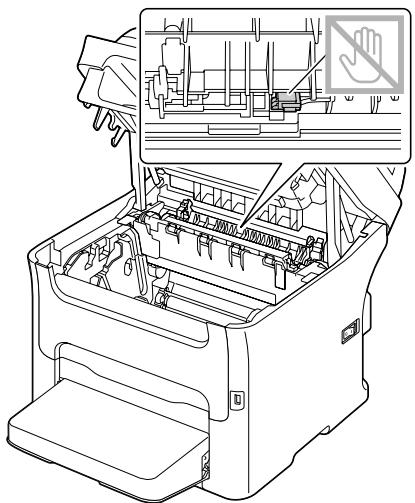

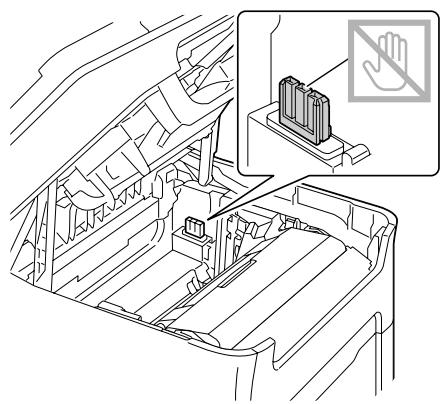

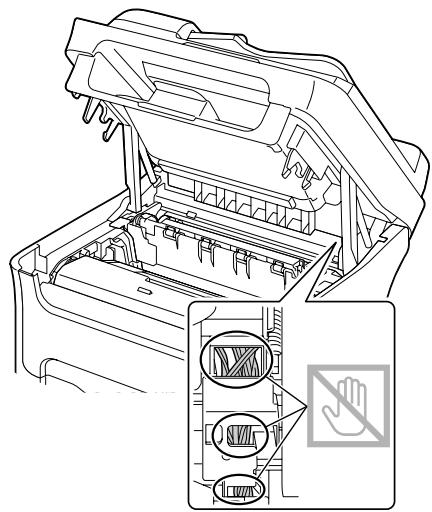

Remarque : Ne touchez pas les fils et le câble plat indiqués ci-contre. Entretien 161

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

8. Retirez le bloc photoconducteur en le prenant par sa poignée et en le soulevant doucement et

verticalement hors de l'imprimante. Remarque : Q Netouchez pas le tambour photoconducteur et la courroie de transfert du bloc photoconducteur. Q Déposez le bloc photoconducteur sur une surface plane, à l'horizontale comme indiqué sur l'illustration. Assurez-vous de le placer à l'abri de la poussière et autre salissure. Ne la laissez pas plus de 15 minutes hors de l'imprimante, et veillez à ce qu’elle ne soit pas exposée sous un éclairage direct ou aux rayons du soleil. Entretien 162

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

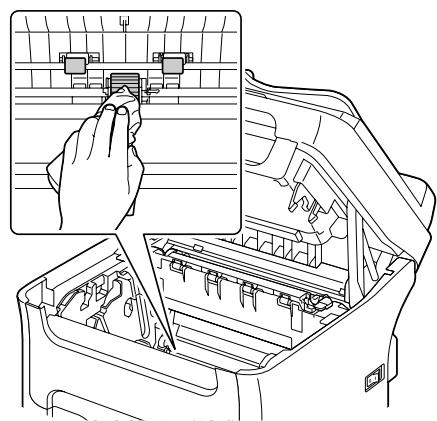

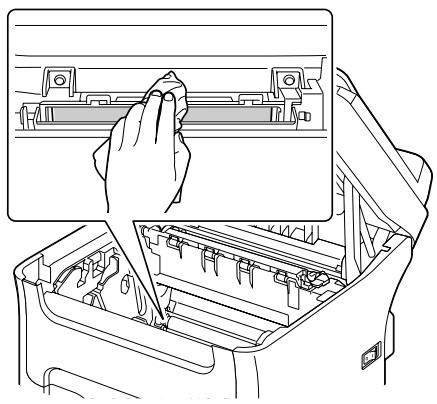

9. Nettoyez la lucarne des têtes d'impression en l’essuyant avec un chiffon doux et sec.

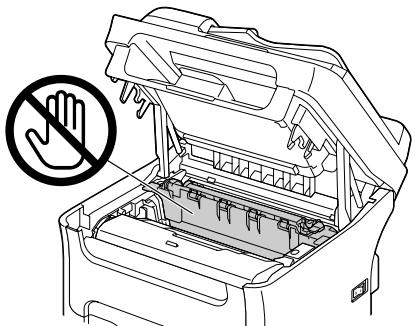

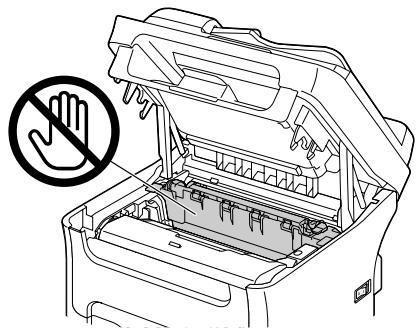

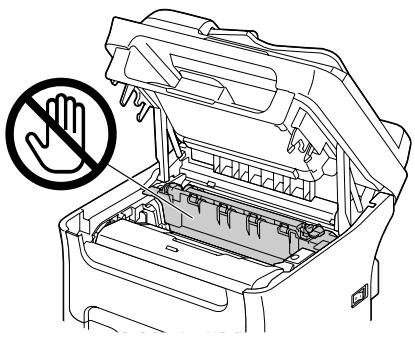

Attention : La zone autour de l'unité de fixation peut atteindre une température très élevée. Si vous touchez d’autres pièces que les leviers indiqués, vous risquez de vous brûler. Si cela se produit, aspergez immédiatement votre brûlure d’eau froide et faites-vous prodiguer des soins médicaux. Entretien 163

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Veillez à ne pas toucher la surface du rouleau de transfert au risque de nuire à la qualité d'impression. Veillez à ne pas toucher la surface du rouleau de transfert.

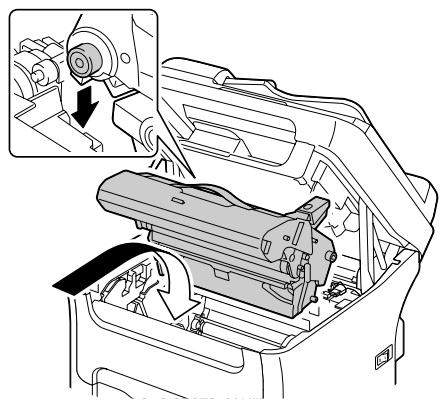

10. Abaissez doucement et verticalement le bloc photoconducteur, et appuyez légèrement dessus en le

tirant vers vous pour le réinstaller complètement. Entretien 164

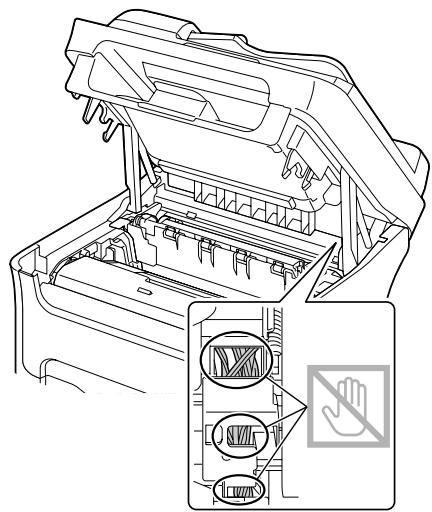

Remarque : Ne touchez pas les fils et le câble plat indiqués ci-contre.

12. Appuyez sur la touche Stop/Reset (Stop/RàZ).

13. Dès que les cartouches de toner s’arrêtent de tourner, ouvrez le capot supérieur.

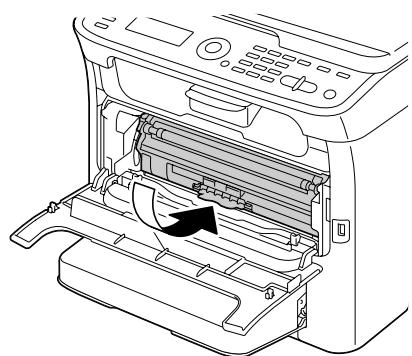

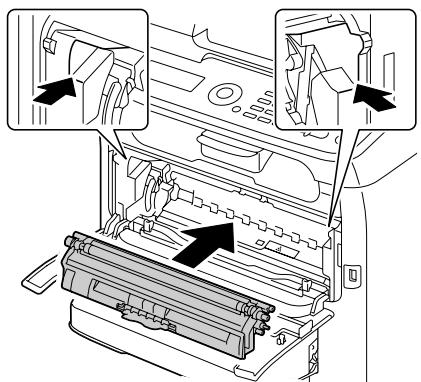

14. Alignez chaque extrémité de l’axe de la cartouche sur son support et insérez la cartouche dans le

carrousel. Entretien 166

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Veillez à ne pas toucher la pièce de contact indiquée sur l'illustration.

16. Fermez le capot avant.

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Stockage de l'imprimante à long terme Silimprimante n’est pas utilisée pendant un mois ou plus, installez les éléments protecteurs sur l’unité de fixation. Entretien 168

Résolution de problèmes Introduction Ce chapitre vous fournit des informations utiles pour résoudre des problèmes éventuels avec la machine, ou pour le moins, vous indique où vous adresser pour obtenir de l’aide. Impression d’une page de configuration

A partir de l'écran principal, appuyez sur la touche A ou Y pour sélectionner EF Etati, puis appuyez sur la touche Select. ORT Appuyez sur la touche À ou Y pour sélectionner FEI arrorti, puis sur la touche Select. Appuyez sur la touche À ou Y pour sélectionner IH PÈGE (Pi ation, puis sur la touche Select. Appuyez sur la touche Start (Envoi)-B&W (N&B) ou Start (Envoi)-Color (Couleur). Prévention des bourrages papier Veillez à ce que... Le support répond aux spécifications de la machine. Le support repose bien à plat dans le bac, notamment le bord avant. La machine est installée sur une surface plane et dure. Le support est stocké dans un endroit sec à l'abri de toute humidité. Vous ajustez toujours les guides papier après avoir chargé le support dans le Bac 1 (un guide mal ajusté peut être à l’origine d'une mauvaise qualité d'impression, de bourrages, voire de dégât matériel). Vous chargez le papier dans le bac avec la face imprimable orientée vers le haut (le côté imprimable des feuilles est en général indiqué sur l'emballage du papier). Résolution de problèmes 169

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Evitez... D'utiliser un support plié, froissé ou trop recourbé. De laisser des doubles feuilles s'alimenter dans l'imprimante (retirez le papier et aérez les feuilles pour supprimer toute adhérence). De charger différents types, formats, grammages de support à la fois dans le même bac. De surcharger les bacs d'alimentation papier. De laisser les imprimés s'accumuler dans le bac de sortie (ce bac peut contenir 100 feuilles ; un bourrage peut survenir si le remplissage du bac dépasse cette capacité). Suppression des bourrages papier Pour éviter tout dégât, retirez toujours les feuilles à l’origine du bourrage doucement, sans les déchirer. Tout morceau de papier restant dans la machine, quelle que soit sa taille, peut obstruer le chemin papier et provoquer d’autres bourrages. Ne rechargez jamais des feuilles que vous avez retirées d’un bourrage. Remarque : Avant son passage dans l'unité de fixation, l’image n’est pas « fixée » sur le support. En retirant les feuilles d’un bourrage, veillez donc à ne pas toucher la face imprimée, car vous risquez de vous salir les mains avec du toner. Veillez aussi à ne pas répandre du toner dans la machine. Attention : Q Le toner non fixé peut salir vos mains, vos vêtements ou tout ce qu'il touche. Si vous salissez accidentellement vos vêtements, il suffit d'épousseter légèrement la poudre, et de nettoyer toute trace résiduelle à l’aide d’eau froide, et non d’eau chaude. Sur la peau, le toner se nettoie à l’eau froide et avec un savon doux. Q Si vous recevez du toner dans les yeux, rincez-vous immédiatement à l’eau froide et consultez un docteur. Après avoir supprimé un bourrage, si le message de bourrage reste affiché sur l’écran des messages, ouvrez et refermez le scanner. Normalement, cela efface le message. Résolution de problèmes 170

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Messages de bourrage et procédures correctives Messages de bourrage Page de référence CHECK TRAYI PAPER (Üérif. Parier Bacii

Ce message s'affiche dans les cas suivants : QU Quandle Bac 1 est vide Q Quand un bourrage est survenu dans le Bac 1 ÉPRESS START KEY CCrruser En Dans le premier cas, chargez du support dans le bac et appuyez sur la vois touche Start (Envoi). Dans le deuxième cas, voir « Suppression d’un bourrage dans le Bac 1 » à la page 181. FUSER JAM Cserrase 4 fixation) «Suppression de bourrages dans la machine » à la page 172 OPEN TOP COUER (Ouvrir capot sup, ORIGINAL DOC, JAM fBourrase Doc, Oris.i OPEN DÜC.FEED COVER (Ouvrir Capot ADF > «Suppression d’un bourrage dans le chargeur ADF (AcuLaser CX16NF uniquement) » à la page 186 OUTPUT JA €:

OPEN TOP COUER (Ouvrir capot « Suppression de bourrages dans la machine » à la page 172 TRANSFER JAM serrase retour

R (Ouvrir capot sur « Suppression de bourrages dans la machine » à la page 172 «Suppression d'un bourrage dans le Bac 2 (AcuLaser CX16NF uniquement) » à la page 182 OPEN CUPLES COUER Ouvrir capot Ro-lo «Suppression d'un bourrage dans l'unité recto-verso en option (AcuLaser CX16NF uniquement) » à la page 188 DUPLEX JAM {Serrase Unité Ro-Uoi OPEN TOP-QUPLES (luurir ©, sup. Ro-lo « Suppression de bourrages dans la machine » à la page 172 et « Suppression d'un bourrage dans l'unité recto-verso en option (AcuLaser CX16NF uniquement) » à la page 188 Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Suppression de bourrages dans la machine

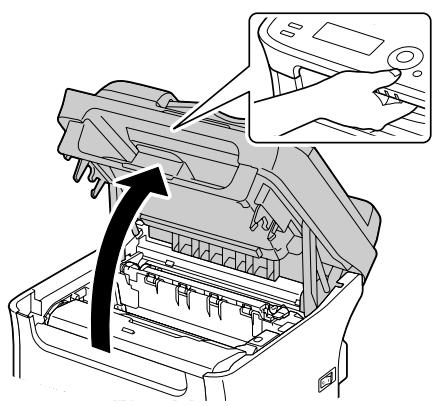

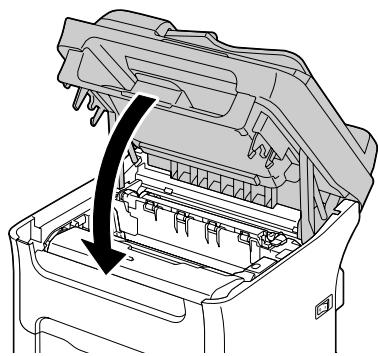

1. Ouvrez le scanner.

Remarque : S’il y a du papier dans le bac de sortie, retirez-le et rabattez le bac de sortie avant d'ouvrir le scanner. Remarque : Ne touchez pas les fils et le câble plat indiqués ci-contre. Résolution de problèmes 172

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

2. Retirez le bloc photoconducteur en le prenant par sa poignée et en le soulevant doucement et

verticalement hors de l'imprimante. Remarque : Q Netouchez pas le tambour photoconducteur et la courroie de transfert du bloc photoconducteur. Q Déposez le bloc photoconducteur sur une surface plane, à l'horizontale comme indiqué sur l'illustration. Assurez-vous de le placer à l'abri de la poussière et autre salissure. Ne la laissez pas plus de 15 minutes hors de l'imprimante, et veillez à ce qu’elle ne soit pas exposée sous un éclairage direct ou aux rayons du soleil. Résolution de problèmes 173

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

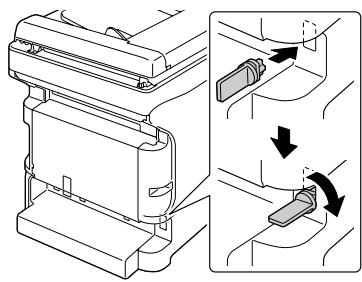

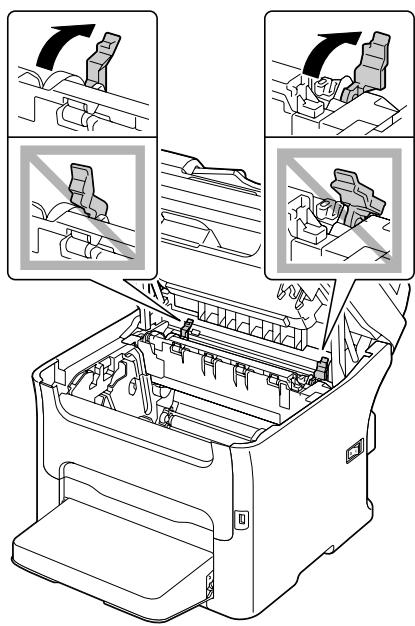

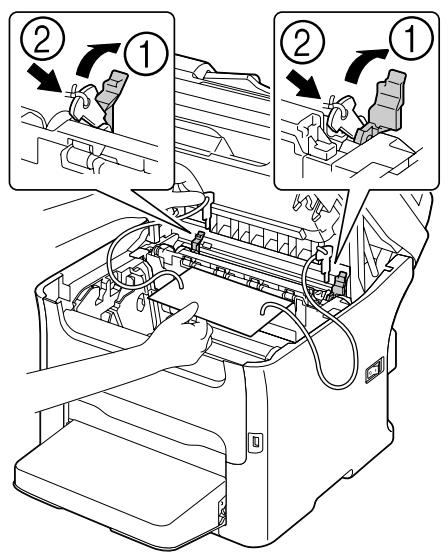

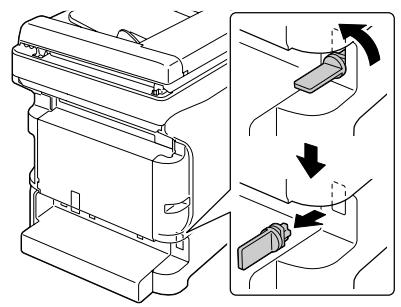

3. Poussez les leviers d’écartement de l’unité de fixation aussi loin que possible vers l'arrière.

re] Attention : La zone autour de l'unité de fixation peut atteindre une température très élevée. Si vous touchez d’autres pièces que les leviers indiqués, vous risquez de vous brûler. Si cela se produit, aspergez immédiatement votre brûlure d’eau froide et faites-vous prodiguer des soins médicaux. Résolution de problèmes 174

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

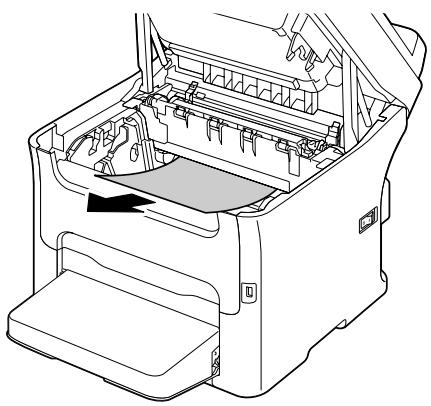

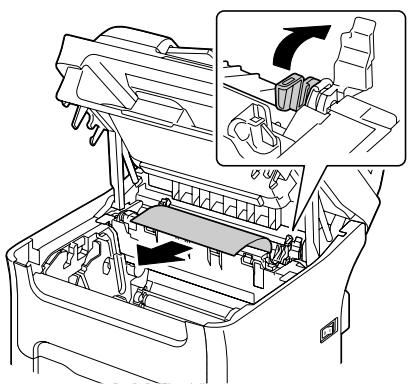

4. Retirez toute feuille coincée.

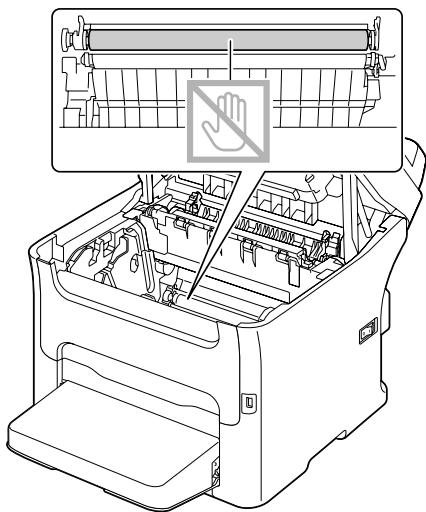

Remarque : Q Si le bourrage est survenu au niveau de l’unité de fixation, dégagez la feuille en la tirant par-dessous l'unité comme indiqué ci-contre. Q Si vous ne pouvez pas dégager la feuille en la tirant par-dessous l'unité de fixation, soulevez le capot de l'unité, et dégagez la feuille en la tirant par-dessus comme indiqué ci-contre. Résolution de problèmes 175

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Q Si vous ne pouvez pas dégager le papier coincé dans l’unité de fixation, retirez-la. Résolution de problèmes 176

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Remarque : Q Veillez à ne pas toucher la surface du rouleau dans l'unité de fixation. Résolution de problèmes 177

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Q Ne touchez pas le capteur de sortie papier sur l'unité de fixation. Q Veillez à ne pas toucher la surface du rouleau de transfert au risque de nuire à la qualité d'impression. Veillez à ne pas toucher la surface du rouleau de transfert. Résolution de problèmes 178

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

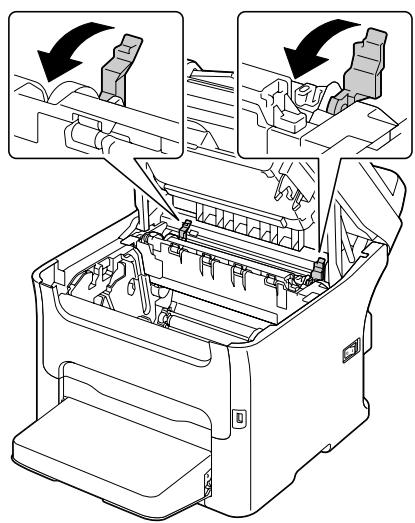

5. Replacez les leviers d’écartement de l’unité de fixation à leurs positions initiales.

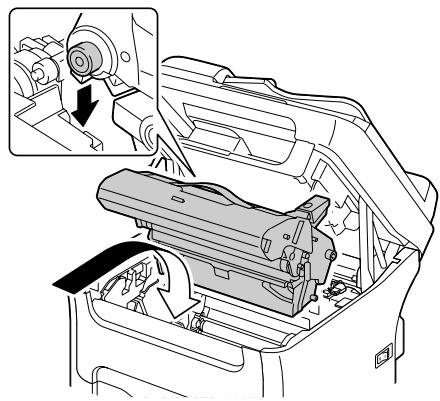

6. Abaissez doucement et verticalement le bloc photoconducteur, et appuyez légèrement dessus en le

tirant vers vous pour le réinstaller complètement. Résolution de problèmes 179

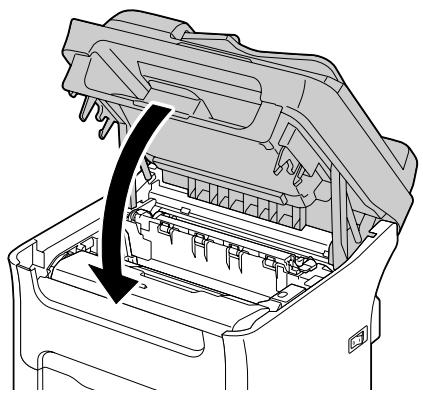

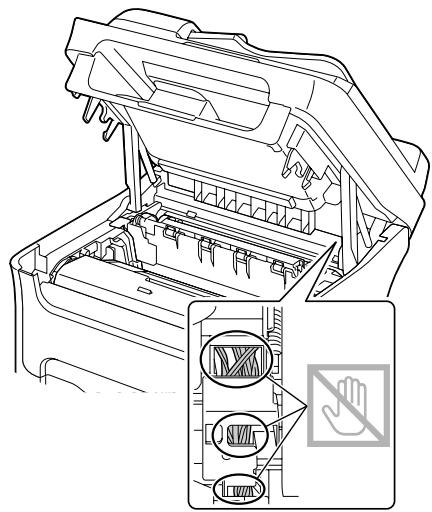

Remarque : Ne touchez pas les fils et le câble plat indiqués ci-contre. Résolution de problèmes 180

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Suppression d’un bourrage dans le Bac 1

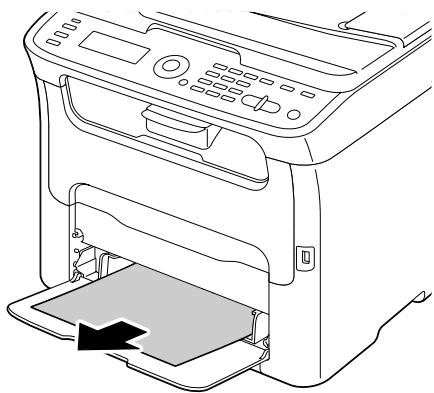

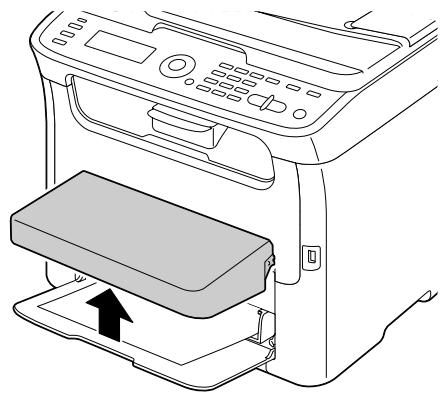

1. Retirez le capot de protection du Bac 1.

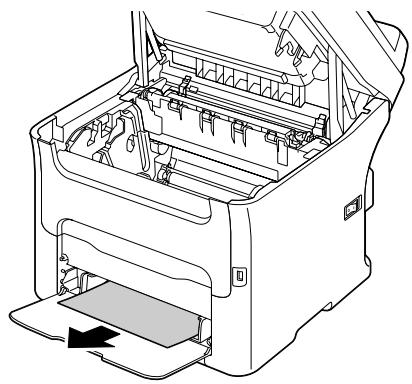

Remarque : Si la feuille ne se libère pas facilement, ne tirez pas dessus pour la dégager de force ; procédez comme indiqué au paragraphe « Suppression de bourrages dans la machine » à la page 172. Résolution de problèmes 181

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

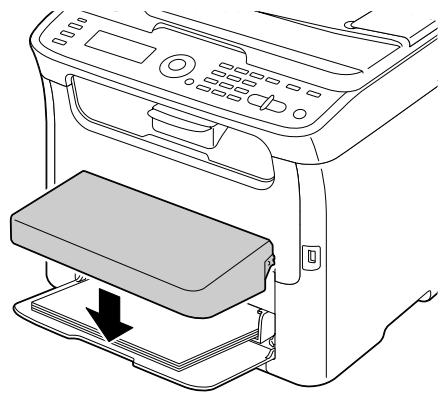

3. Remettez le capot de protection en place.

4. Appuyez sur la touche Start (Envoi).

Suppression d’un bourrage dans le Bac 2 (AcuLaser CX16NF uniquement)

1. Tirez sur le Bac 2 aussi loin que possible.

Résolution de problèmes 182

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

2. Soulevez le Bac 2 afin de le retirer de la machine.

Remarque : Si nécessaire, retirez le capot de protection du Bac 1 et fermez le bac.

4. Retirez le couvercle du Bac 2, ainsi que tout papier chargé dans le bac.

Résolution de problèmes 183

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

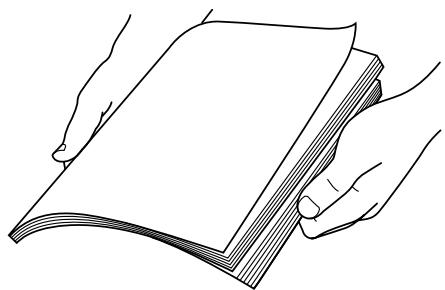

5. Aérez le paquet de feuilles et alignez-en les bords.

Résolution de problèmes 184

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

8. Réinstallez le Bac 2.

Résolution de problèmes 185

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Suppression d’un bourrage dans le chargeur ADF (AcuLaser CX16NF uniquement)

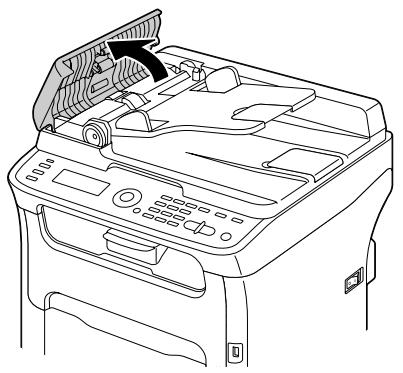

1. Ouvrez le capot du chargeur ADF.

Résolution de problèmes 186

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

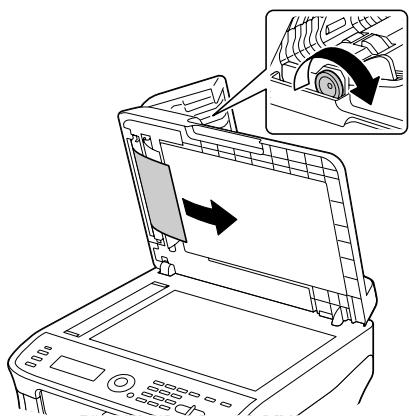

4. Retirez toute feuille coincée.

Remarque : Si le bord de la première feuille blanche dans le chargeur ADF sort, insérez-la comme avant.

5. Fermez le capot du chargeur ADF.

Résolution de problèmes 187

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Suppression d’un bourrage dans l'unité recto-verso en option (AcuLaser CX16NF uniquement)

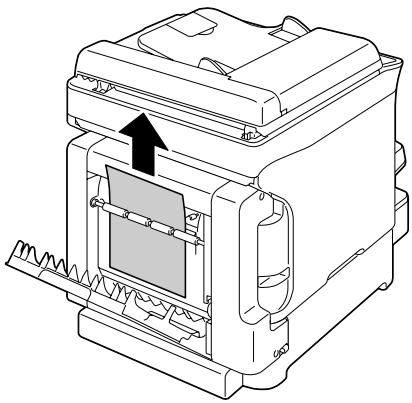

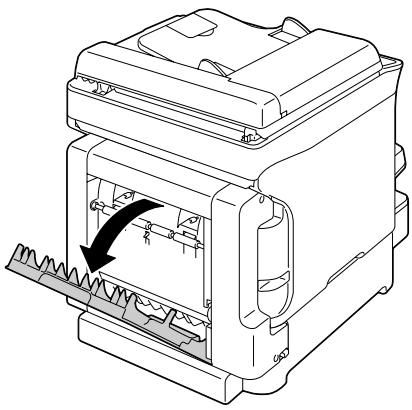

1. Ouvrez le capot de l’unité recto-verso.

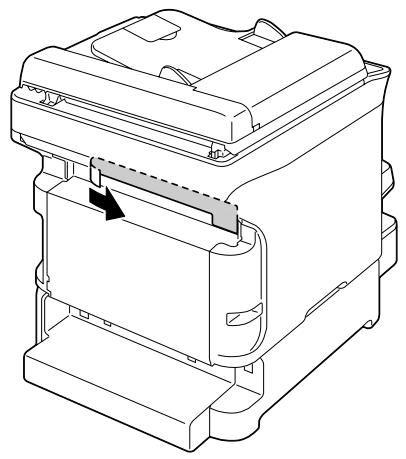

2. Retirez doucement la feuille coincée.

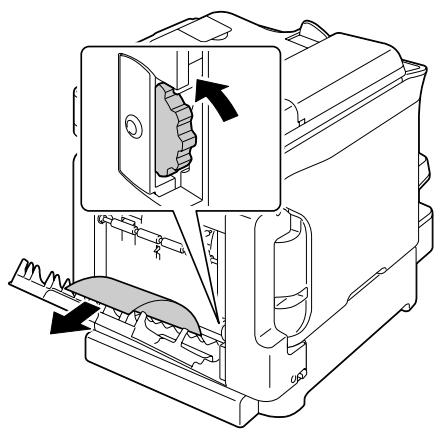

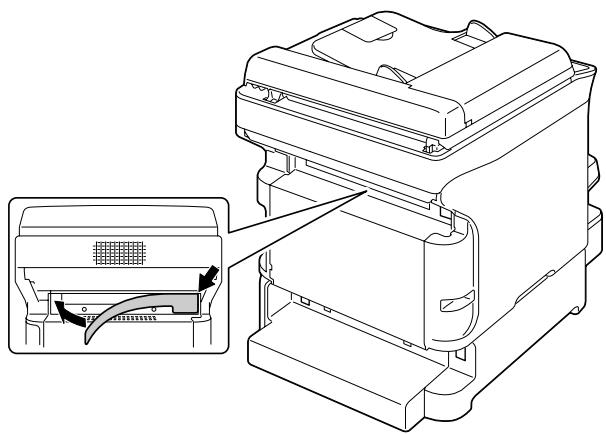

Remarque : Q Retirez toujours la feuille dans le sens indiqué ci-contre. Résolution de problèmes 188

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Q Si la feuille est coincée au niveau de l'alimentation papier inférieure et ne dépasse pas suffisamment de la fente pour être retirée, tournez la molette sur la droite dans le sens indiqué par la flèche pour la faire avancer et la retirer facilement. Résolution des problèmes de bourrage papier Remarque : Des bourrages fréquents dans une zone particulière signifient que cette zone nécessite d’être examinée, réparée ou nettoyée. Ils peuvent aussi se produire si vous utilisez un support d'impression ou un format d’original non accepté. Résolution de problèmes 189

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution Plusieurs feuilles pénètrent en mê- me temps dans la machine. Les bords avant des feuilles ne sont pas alignés. Retirez les feuilles du bac, alignez leurs bords avant et re- placez-les dans le bac. Le support utilisé est humide. Remplacezle support chargé dans le bac par un support sec. Le message de bourrage reste af- fiché. Le scanner doit être ouvert, puis fermé pour réinitialiser la machi- ne. Ouvrez et refermez le scanner. Une ou plusieurs feuilles sont restées coincées dans la machi- ne. Vérifiez à nouveau le chemin papier pour vous assurer d'avoir retiré toutes les feuilles coincées. Bourrages dans l’unitérecto-verso. (AcuLaser CX16NF uniquement) Le support utilisé n'est pas ac- cepté (format, épaisseur, type, etc). Utilisez des supports homologués Epson. Voir « Supports d'impression » à la page 53. L'impression recto-verso ne peut se faire que sur du papier standard ou recyclé de format Letter/A4 et le type de sup- port correctement défini dans le pilote. Assurez-vous que le bac ne contient pas différents types de support. Ilest impossible d'imprimer en recto-verso sur des envelop- pes, des étiquettes, du papier en-tête, des cartes et du sup- port épais. Des feuilles peuvent être restées coincées. Vérifiez à nouveau le chemin papier dans l'unité recto-verso et retirez toute feuille pouvant encore s'y trouver. Les feuilles se coin- cent dans le char- geur ADF. (AcuLaser CX16NF uniquement) Le document chargé n'est pas conforme aux spécifications. Ne chargez que les documents acceptés. Pour plus d'infor- mations sur les documents pouvant être chargés, voir « Do- cuments pouvant être introduits dans le chargeur ADF (AcuLaser CX16NF uniquement) » à la page 72. La quantité de feuilles du docu- ment chargé dépasse la capacité du chargeur. Ne chargez pas des feuilles au-delà de la quantité maximum acceptée. Pour plus d'informations sur les documents pou- vant être chargés, voir « Documents pouvant être introduits dans le chargeur ADF (AcuLaser CX16NF uniquement) » à la page 72. Les guides latéraux ne sont pas contre les bords du document. Faites glisser les guides latéraux contre les bords du docu- ment. Pour plus d'informations sur le chargement du docu- ment, voir « Chargement d'un document dans le chargeur ADF (AcuLaser CX16NF uniquement) » à la page 75. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution Les feuilles se coin- cent dans l'impri- mante. Le support n'est pas correcte- ment placé dans le bac. Retirez les feuilles coincées et rechargez le support dans le bac comme il convient. Le bac contient des feuilles dé- passant la limite de remplissage. Retirez les feuilles excédentaires et rechargez la quantité de feuilles appropriée. Les guides papier ne sont pas bien ajustés au format utilisé. Ajustez ces guides dans le Bac 1 en fonction du format util Le support chargé est gondolé ou froissé. Retirezles feuilles, lissez-les et rechargez-les. Siles bourrages persistent, n'utilisez pas ce support. Le support utilisé est humide. Remplacezle support chargé dans le bac par un support sec. Des enveloppes, des étiquettes, des cartes, du support épais ou du papier en-tête sont chargés dans le Bac 2. (AcuLaser CX16NF uniquement) Les supports spéciaux doivent être exclusivement chargés dans le Bac 1. Les planches d'étiquettes ne sont pas tournées du bon côté dans le Bac 1. Chargez les planches d'étiquettes conformément aux ins- tructions du fabricant. Les feuilles se coin- cent dans l'impri- mante. Les enveloppes ne sont pas tour- nées du bon côté dans le Bac 1. Chargezles enveloppes dans le Bac 1 avecles rabats tournés vers le bas. Si les rabats se trouvent sur le bord long des enveloppes (Enveloppe C6 et Enveloppe DL), celles-ci doivent être char- gées avec le bord du rabat orienté vers la machine et les rabats tournés vers le bas. Le support utilisé n'est pas ac- cepté (format, épaisseur, type, etc). Utilisez des supports homologués Epson. Voir « Supports d'impression » à la page 53. Les rouleaux d'entraînement pa- pier sont sales. Nettoyez les rouleaux d'entraînement papier. Pour plus d'informations, voir « Rouleaux d'entraînement papier » à la page 146. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Résolution d’autres problèmes Symptôme Cause Solution La machine ne s'al- lume pas. Le cordon d'alimentation n'est pas branché correctement dans la prise de courant. Eteignez la machine, vérifiez le branchement du cordon d'alimentation dans la prise de courant, et rallumez la ma- chine. La prise utilisée pour la machine est défectueuse. Branchez un autre appareil électrique dans cette prise pour vérifier son fonctionnement. L'interrupteur Marche/Arrêt n'est pas en position | (Marche). Basculezl'interrupteur en position O (Arrêt), puis en position 1 (Marche). La prise utilisée pour la machine a une tension ou fréquence non conforme aux spécifications. Utilisez une prise de courant conforme aux spécifications mentionnées en Annexe À, « « Spécifications techniques » à la page 220 ». Le panneau de commande affiche le message TÜHER LOU CTI plus tôt que prévu. Une cartouche de toner est dé- fectueuse. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Vous imprimez des pages avec un fort taux de couverture en to- ner. Voir les spécifications fournies dans l'Annexe A, « « Spécifi- cations techniques » à la page 220 ». Impossible d'im- primer la liste d'état de la machi- ne. Le bac support est vide. Vérifiez que le Bac 1 (au moins) est chargé, bien en place et fermé. Il y a un bourrage. Localisez et supprimez ce bourrage. Quandletypeoule format du support pour le Bac 1 est modifié, le messa- ode FAK3 s'affi- che. (AcuLaser CX16NF uniquement) Un fax est en cours de réception et ne peut pas être imprimé avec le type ou le format du support spécifié. Des impressions ou des copies peuvent toutefois être ef- fectuées. Appuyez sur la touche Fax pour prendre connaissance de l'erreur. Pour imprimer un fax reçu, sélectionnez le type de support FLAIN PAPER {Farier standardi et le format papier 4, LEGAL Lesali,LETTER (Letter) ouDFICID <Üficio). Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution L'impression est La machine est configurée pour L'impression sur support spécial est plus lente. Si vous utili- trop lente. imprimer en mode lent (par sez du papier standard, assurez-vous que le type de support exemple sur un support épais). approprié est défini dans le pilote. Le mode Economie énergie dela | Dans ce mode, le démarrage de l'impression prend un peu machine est activé. de temps. Le travail d'impression est très Veuillez patienter. Aucune action n'est requise. complexe. Si une erreur a été détectée du- | Veuillez patienter. Aucune action n'est requise. rant l'exécution d'un travail d'im- pression en mode Copie, la cor- rection de l'erreur et lareprise du travail peuvent prendre un cer- tain temps. Des pages blan- Une ou plusieurs cartouches de | Vérifiez les cartouches de toner. Si les cartouches sont vides, ches sont impri- mées. toner sont vides ou défectueu- ses. l'image ne s'imprime pas correctement, voire pas du tout. Le support utilisé ne convient pas. Vérifiez que le type de support sélectionné dans le pilote est le même que celui chargé dans la machine. Les pages ne s'im- priment pas tou- tes. Le travail a été accidentellement annulé par un autre utilisateur. Essayez d'imprimer les pages restantes. Le bac support est vide. Vérifiez que le bac utilisé est chargé, bien en place et fermé. Vous imprimez avec un fichier calque créé par un pilote d'im- primante qui ne convient pas. Imprimez le fichier calque à l'aide d'un pilote d'imprimante approprié. Des parties d'ima- ge manquent en copie 2en1. (AcuLaser CX16NF uniquement) Si vous imprimez des envelop- pes, le zoom a été automatique- ment réglé avant la copie 2en1. En copie 2en1, le taux de zoom est automatiquement réglé. Pour la copie 2en1 sur des supports de surface imprimable réduite, tels que des enveloppes, définissez la copie et ajus- tez le taux de zoom, si nécessaire. La machine se ré- initialise ou s'éteint souvent. Le cordon d'alimentation n'est pas branché correctement dans la prise de courant. Eteignez la machine, vérifiez le branchement du cordon d'alimentation dans la prise de courant, et rallumez la ma- chine. Une erreur système est surve- nue. Envoyez l'erreur au support technique. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution L'impression rec- to-verso pose des problèmes. (AcuLaser CX16NF uniquement) Le support utilisé ou les paramè- tres définis ne conviennent pas. Assurez-vous d'imprimer sur le support approprié. Q L'impression recto-verso automatique ne peut être effectuée que sur papier standard au format Letter/A4. Q N'utilisez pas la fonction recto-verso pour imprimer sur des enveloppes, des étiquettes, des cartes, du support épais, du papier à en-tête ou du papier standard autre que Letter/A4. Q Assurez-vous quele bacne contient pas différentstypes de support. Dans le pilote de l'imprimante (Layout (Mise en page)/Dou- ble-Sided (Recto-verso)), sélectionnez Short Edge Binding {Reliure bord court) (pages tournées de bas en haut) ou Long Edge Binding (Reliure bord long) (pages tournées de droite à gauche). Sélectionnez la copie recto-verso (Double-Sided (Recto-ver- so). Pour plus d'informations sur la sélection de la copie recto-verso (Double-Sided (Recto-verso)), voir « Définition de la copie recto-verso (AcuLaser CX16NF uniquement) » à la page 91. Pour une impression N-up sur pages recto-verso, activez uniquement la fonction Copies triées sous l'onglet Basic (Paramètres de base) du pilote de l'imprimante. N'activez pas cette fonction dans l'application. L'impression N-up en copies multi- ples ne se fait pas correctement. La fonction de tri est activée à la fois dans le pilote de l'impriman- te et dans l'application. Pour une impression N-up de copies multiples, activez uni- quement la fonction Copies triées sous l'onglet Basic (Para- mètres de base) du pilote de l'imprimante. N'activez pas cette fonction dans l'application. La fonction Livret Reliure gauche ou droite ne s'exécute pas correctement. (AcuLaser CX16NF uniquement) La fonction de tri est activée à la fois dans le pilote de l'impriman- te et dans l'application. Pour un imprimer un Livret Reliure gauche ou un Livret Re- liure droite, activez uniquement la fonction Copies triées sous l'onglet Basic (Paramètres de base) du pilote de l'im- primante. N'activez pas cette fonction dans l'application. Des bruits inhabi- tuels se fontenten- dre. La machine n'est pas de niveau. Placez la machine sur une surface dure et plane. Le bac support n'est pas correc- tement installé. (AcuLaser CX16NF uniquement) Retirez le bac support à partir duquel vous imprimez et in- troduisez-le complètement dans la machine. Un objet quelconque est coincé dans la machine. Eteignez la machine et retirez l'objet. Si vous n'y parvenez pas, contactez le support technique. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution En mode Copie ou Numérisation via le chargeur ADF, une bande hori- zontale ou vertica- le apparaît à l'ex- trémité antérieure ou postérieure de l'image ou du pa- pier (5 à 6 mm). (AcuLaser CX16NF uniquement) Un dysfonctionnement est sur- venu pendant le transfert du pa- pier dans le chargeur ADF. Si une bande apparaît sur le document après une opération de copie, sélectionnez une densité de copie d'un degré plus foncée. Si une bande apparaît sur l'image après une opération de numérisation, numérisez votre document via la vitre d'ex- position. Impossible de co- pier via le chargeur ADF. (AcuLaser CX16NF uniquement) Vous utilisez un format Envelop- pe DL ou Enveloppe C6 dans le chargeur ADF. Placez le document sur la vitre d'exposition. Avec le format Enveloppe DL, certaines zones peuvent ne pas être copiées. Les images numé- risées sont brouil- lées. (AcuLaser CX16NF uniquement) Vous avez défini une résolution de 150x150dpi avec le mode de numérisation MIX (Mix) ou TEXT (Texte). Sélectionnez le mode de numérisation PHOTO (Photo). Certaines zones n'apparaissent pas dans l'image nu- mérisée. Vous utilisez Acrobat 8 (Macin- tosh) pour numériser l'image. Dans les paramètres Acrobat Scan, désactivez les fonctions de reconnaissance optique de caractères (OCR) et de filtra- ge. Impossible d'accé- der à l'utilitaire Web. (AcuLaser CX16NF uniquement) Le mot de passe Administrateur pour EpsonNet Config est incor- rect. Le mot de passe Administrateur pour EpsonNet Config doit comporter entre 4 caractères minimum et 8 caractères maxi- mum. Pour plus d'informations, voir le Guide de Référence. L'imprimé est froissé. Le support est humide ou a été mouillé. Remplacezle support chargé dans le bac par un support sec. Une défectuosité existe peut-être au niveau du rouleau de transfert ou de l'unité de fixa- tion. Vérifiez l'état de ces pièces. Si nécessaire, envoyezl'erreurau support technique. Le support utilisé n'est pas ac- cepté (format, épaisseur, type, etc). Utilisez des supports homologués Epson. Voir « Supports d'impression » à la page 53. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution Des données ont été envoyées à la machine, mais rien ne s'imprime. Un message d'erreur est affiché sur l'écran des messages. Effectuez l'action corrective en fonction du message affiché. Le transfert des données numéri- sées vers le péri- phérique mémoire USB est très long. (AcuLaser CX16NF uniquement) Le temps de réponse peut être lent suivant le type de périphé- rique mémoire USB utilisé. Veuillez patienter jusqu'à ce que le transfert se termine. Impossible de pas- ser en mode Nu- mérisation ou Fax. (Le mode Fax n'est disponible que sur le modèle AcuLa- ser CS16NF.) Une erreur est survenue en mo- de Copie. Corrigez cette erreur avant de sélectionner un autre mode. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Résolution des problèmes de qualité Symptôme Cause Solution Rien ne s'imprime ou des points blancs apparais- sent sur la pageim- primée. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. Le support utilisé est humide. Vérifiez l'humidité ambiante dans le local de stockage des supports. Remplacez le support chargé dans le bac par un support sec. Le support défini dans le pilote de l'imprimante ne correspond pas à celui qui est chargé dans le bac de la machine. Chargez le support approprié dans le bac de la machine. L'alimentation électrique ne ré- pond pas aux spécifications de la machine. Utilisez une alimentation électrique répondant aux spécifi- cations de l'imprimante. Plusieurs feuilles pénètrent en même temps dans l'imprimante. Retirezles feuilles du bac et vérifiez si elles adhèrent les unes aux autres. Aérez les feuilles de papier standard ou autre, et replacez-les dans le bac. Le support n'est pas correcte- ment chargé dans le ou les bacs. Retirez le paquet de feuilles chargées dans le bac et ali- gnez-en les bords. Rechargez-le dans le bac et réajustez les guides papier. Toute la page s'im- prime en noir ou dans une autre couleur. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution L'image est trop pâle ; sa densité est faible. La lucarne des têtes d'impres- sion est sale. Nettoyez la lucarne des têtes d'impression. La densité de copie définie est trop claire. Sélectionnez une densité de copie plus foncée. Le support utilisé est humide. Remplacezle support chargé dans le bac par un support sec. L'une des cartouches de toner est presque vide. Remplacez la cartouche de toner. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le type de support n'est pas bien défini. Quand vous imprimez sur des enveloppes, des étiquettes, du papier en-tête, des cartes ou du support épais, sélection- nez le type de support approprié dans le pilote de l'impri- mante. L'image est trop foncée. La densité de copie définie est trop foncée. Sélectionnez une densité de copie plus claire. Le document n'a pas été suffi- samment plaqué contre la vitre d'exposition. Placez l'original de sorte qu'il soit bien plaqué contre la vitre d'exposition. Pour plus d'informations sur le placement d'un document sur la vitre d'exposition, voir « Placement d'un document sur la vitre d'exposition » à la page 74. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. L'image est floue ; le fond est légère- ment maculé ; l'image imprimée manque de bril- lant. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. La vitre d'exposition doit être nettoyée. Nettoyez la vitre d'exposition. Pour plus d'informations, voir «Nettoyage de la machine » à la page 145. Le tapis du couvercle de la vitre d'exposition doit être nettoyé. Nettoyez le tapis du couvercle de la vitre d'exposition. Pour plus d'informations, voir « Nettoyage de la machine » à la page 145. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution L'impression ou la densité couleur n'est pas homogè- ne. Une ou plusieurs cartouches de tonersont défectueuses ou pres- que vides. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. La machine n'est pas de niveau. Placez la machine sur une surface dure et plane. L'impression n'est pas régulière ou l'image est mou- chetée. Le support utilisé est humide. Vérifiez l'humidité ambiante dans le local de stockage des supports. Remplacezle support chargé dans le bac par un support sec. Le support utilisé n'est pas ac- cepté (format, épaisseur, type, etc). Utilisez des supports homologués Epson. Voir « Supports d'impression » à la page 53. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. L'image n'est pas assez fixée ou se gomme facile- Le support utilisé est humide. Remplacezle support chargé dans le bac par un support sec. Le support utilisé n'est pas ac- Utilisez des supports homologués Epson. Voir « Supports ment. cepté (format, épaisseur, type, d'impression » à la page 53. etc). Letype de support n'est pasbien | Quand vous imprimez sur des enveloppes, des étiquettes, Printer défini. du papier en-tête, des cartes ou du support épais, sélection- nez le type de support approprié dans le pilote de l'impri- mante. Il y a des traces de toner ou des ima- ges parasites sur l'imprimé. Printer Une ou plusieurs cartouches de toner sont défectueuses ou mal installées. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. La température dans l'impri- mante est élevée. Sélectionnez CALIERATION {Calibre MACHIHE SETTING €Pa £Utilitaire). : dans le menu . Machines du menuUTILIT* Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution Il y a des traces de toner sur le verso de la page (qu'il soit ou non impri- mé en recto-ver- so). Il y a du toner dans le chemin papier. Imprimez plusieurs pages blanches à la suite pour enlever le toner. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. Des motifs anor- maux (blancs, noirs ou en cou- leur) se répètent à intervalles régu- liers. La lucarne des têtes d'impres- sion est sale. Nettoyez la lucarne des têtes d'impression. Une cartouche de toner est peut-être défectueuse. Retirez la cartouche de toner de la couleur produisant le motif anormal et remplacez-la par une neuve. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. La vitre d'exposition doit être nettoyée. Nettoyez la vitre d'exposition. Pour plus d'informations, voir «Nettoyage de la machine » à la page 145 L'image présente des défauts. La lucarne des têtes d'impres- sion est sale. Nettoyez la lucarne des têtes d'impression. Une cartouche de toner fuit. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Une cartouche de toner est peut-être défectueuse. Retirez la cartouche de toner de la couleur produisant le motif anormal. Remplacez-la par une neuve. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution Des lignes ou ban- des latérales appa- raissent sur l'ima- ge. La machine n'est pas de niveau. Placez la machine sur une surface dure et plane. Il y a du toner dans le chemin papier. Imprimez plusieurs pages à la suite pour enlever le toner. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. Des taches appa- raissent au recto de la feuille lors d'une impression recto-verso. Le support utilisé est humide. Attribuez à DUPLEX SPEED Ut ai la valeur BUALITY (Qualité) dans le menu MACHIHE SETTINE éParam. Machine dumenulTILITY litilitaire) Sile problème persiste, contactez votre revendeur ou un centre de service autorisé. Des taches appa- raissent par inter- vallesaurecto dela feuille lors d'une impression rec- to-verso.

Printer Le toner n'est pas transféré cor- rectement en raison du type de support. Attribuez à DUPLEX SPEED Ut: la valeur BUALITY (Qualité) dans le menu MACHIHE SETTINE {Pa ina du menuliTILITY éltilitaire). Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Symptôme Cause Solution De fines lignes ho- rizontales blan- ches apparaissent par intervalles sur les images. Le toner n'adhère pas uniformé- ment au support. Sélectionnez Actualiser Vue. (Attribuez au paramètre H- CHINE SETTING (Pa Machine)/IMAGE REFRESH fâctualiser Uueï danslemenuUTILIiTi sUtilitaire) la valeur “ES ‘ui. Si le problème persiste, contactez votre revendeur ou un centre de service autorisé. Les couleurs ne sont absolument pas conformes. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez que le toner est également réparti à l'intérieur ; réinstallez les cartouches de toner. La mise en registre ne se fait pas cor- rectement. Les couleurs se mélan- gent et varient d'une page à l’au- tre. Le scanner ou le capot avant a été ouvert durant le cycle d'éta- lonnage. Les dégradés ne sont pas correc- tement ajustés. Attribuez au paramètre HACHIHE SETTING CParam, Ma chine/CALIBRÉTION {Calibrasei dansle menuliTILI- TY <Utilitaire) la valeurü {Üni, puis lancez un cycle d'étalonnage couleur. Pour plus d'informations, voir « Menu MACHINE SETTING (Param. Machine) » à la page 33. Le bloc photoconducteur est mal installé. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. Une ou plusieurs cartouches de toner sont défectueuses. Retirez les cartouches de toner et vérifiez leur état. Rempla- cez-les si nécessaire. Le support utilisé est humide. Remplacezle support chargé dans le bac par un support sec. La couleur produi- te est médiocre ou très faible en den- sité. Le bloc photoconducteur est peut-être défectueux. Retirez le bloc photoconducteur et vérifiez son état. Rem- placez-le si nécessaire. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Messages d'état, d'erreur et de service Les messages d’état, d’erreur et de service s’affichent à l’écran des messages. Ils vous donnent des indications sur l’état de fonctionnement de la machine et vous aident à identifier certains problèmes. Ils s’effacent dès que la condition ayant provoqué leur affichage est corrigée. Messages d'état Message Signification Action (aucun message affiché) La machine est en mode Economie éner- gie pour réduire la consommation électri- que durant ses périodes d'inactivité. Aucune action n'estrequise. ACCEPTED (ACCEPTE: Les paramètres ont été appliqués. DATA RECEIUING éRécertion di nées La machine reçoit des données. NOHE €Hona L'objet n'existe pas. PC SCAN CANCEL (Annuler Le travail de numérisation a été annulé à partir du pilote. PLEASE WAIT! Céttendre SUPà L'étalonnage couleur est en cours. L'étalonnage couleur s'effectue automa- tiquement dans les conditions suivantes : Quand la machine est mise sous tension Quand la machine sort du mode Economie énergie (veille) D Quand la machine redémarre après des modifications de paramètres Q Après le remplacement d'une cartouche de toner Ce processus assure une qualité optimale. PRINT WAITING éattente impres- sions La machine est en attente d'impression. PRINTINS Cimere La machine imprime. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Message Signification Action SESRCHING Recherche en cours La machine recherche des données. Aucune action n'est requise. SCSNNING (Mode Scan La machine numérise un document. üarmins Ur (Préchauf.à La machine est en cours de préchauffage ou de cycle AIDC. REFRESHING céctualisation) PLEASE WAIT! Céttendre SUPà L'imprimante égalise la répartition du to- ner. Messages d'erreur Remarque : Pour plus d'informations sur les messages d'erreur en mode Fax, voir le Guide d'utilisation Télécopieur. (AcuLaser CX16NF uniquement) Message Signification Action L'adresse e-mail trouvée sur le serveur LDAP comporte plus de 64 caractères. Cette machine peut gérer des adresses sur 64 octets maximum. Utilisez une adresse plus courte. CANNOT CONNECT £Conr n Hullei ruer (Serveur xxx) La connexion avec le serveur spécifié ne peut pas être éta- blie. Vérifiez les paramètres définis dans les menus NETWORK SETTING (Pa- ram. Reseau) et E-MAIL SETTING (Param.Email), puis essayez de ren- voyer les données. CANNOT GET IP CImeble Obtenir IP) ruer (Serveur L'adresse IP du serveur spéci- fié ne peut pas être obtenue du serveur DNS. Vérifiez les paramètres définis dans les menus NETWORK SETTING (Pa- ram. Reseau) et E-MAIL SETTING (Param.Email), puis essayez de ren- voyer les données. CHECK TRAYI PAPER (Üérif. Parier Bacii LOAD PAPER €lxx> (Charger ÉPRESS START KEY €Céppuuer Envoi Le Bac 1 est vide. Chargez du support dans le bac, puis appuyez sur la touche Start (Envoi). Ilya un bourrage dans le Bac 1. Supprimez le bourrage. Check Print Modes (Contréle Mode Inr=) € Une erreur au niveau de l'im- primante est survenue en cours d'impression. Appuyez sur la touche 4 pour exa- miner l'erreur et agissez en consé- quence. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Signification Action Message Ê UNICATION ERROR £erreur communi- cation) USE Memors ‘Mémoire USE Lors de l'envoi des données en mode Numérisation, la conne- xion avec le périphérique mé- moire USB a été interrompue. Vérifiez la connexion avec le péri- phérique mémoire USB et essayez de renvoyer les données. UNICATIOH

ERROR Cerreur communi- cati Lors de l'envoi des données en mode Numérisation, la conne- xion avec le serveur a été in- terrompue. Vérifiez les paramètres définis dans les menus NETWORK SETTING (Pa- ram. Reseau) et E-MAIL SETTING (Param.Email), puis essayez de ren- voyer les données. DISCONNECT USE Memors € La connexion avec le périphé- rique mémoire USB a été in- terrompue. Vérifiez la connexion avec le péri- phérique mémoire USB et essayez de renvoyer les données. ONMECT xxx Server La connexion avec le serveur a été interrompue. Vérifiez les paramètres définis dans les menus NETWORK SETTING (Pa- ram. Reseau) et E-MAIL SETTING (Param.Email), puis essayez de ren- voyer les données. DESTINATION SET (Destination Réslées EY MANUAL UP TO 16 €.

uellt Jusau’à Plus de 16 numéros de fax de destinataires ont été tapés di- rectement. Ne spécifiez pas plus de 16 numé- ros de fax de destinataires. Fe End CB-F Fini Le moment de remplacer le bloc photoconducteur est ar- rivé. Remplacez le bloc photoconduc- teur. Remarque : L'impression peut se poursuivre ; cependant, la qualité de l'impres- sion n'est pas garantie. Si l'impres- sion se poursuit, le message « P/U LIFE END (B/P Fin Vie) / REPLACE P/ U (B/P Fin) » s'affiche et l'impres- sion s'arrête. Ps LIFE END €B-P Fin Wie) REPLACE P-U BP Fin Le moment de remplacer le bloc photoconducteur est ar- rivé. Remplacez le bloc photoconduc- teur. FeÙ Lou CB-F Bas Le bloc photoconducteur est presque vide. Préparez un nouveau bloc photo- conducteur. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Message Signification Action JOE CANCELED (Travail lé Durant la numérisation d’un document via la vitre d'expo- sition, un délai de plus d'une minute s'est écoulé après la numérisation de la première page ou après un envoi échoué. Le travail de numéri- sation a donc été automati- quement annulé. Eteignez la machine, puis rallu- mez-la après quelques secondes. Quand vous numérisez plusieurs pages, par exemple d'un livre, le délai entre la numérisation de cha- que page ne doit pas dépasser une minute.

fFichier Plein Le nombre maximum de fi- chiers de données d'image a été atteint. Eteignez la machine, puis rallu- mez-la après quelques secondes. Diminuez la taille des données à imprimer (par exemple en choisis- sant une résolution inférieure), puis essayez de réimprimer. ORY FULL éMémoire pleine La machine areçu plus de don- nées à traiter que sa mémoire interne ne le permet. Eteignez la machine, puis rallu- mez-la après quelques secondes. Diminuez la taille des données à imprimer (par exemple en choisis- sant une résolution inférieure), puis essayez de réimprimer. HO HETUWORE ui} TTING €Sans Param. Re- Les paramètres réseau étaient incomplets quand le mode Numérisation a été sélection né. Avant de passer en mode Numéri- sation, définissez tous les paramè- tres de votre réseau dans lesmenus NETWORK SETTING (Param. Re- seau) et E-MAIL SETTING (Param. Email). HO SUITABLE PAPER (Papier HECE DUPLEX HG clérif, ndeauat) L'impression recto-verso est activée, mais un type ou for- mat de support incompatible avec cette fonction est sélec- tionné. Sélectionnez du papier standard de format Letter ou A4, ou activez la fonction impression normale (recto), et essayez d'imprimer à nouveau.

SUITABLE PAPER (Parier Indeauati «à (Charser (x Le support approprié pour l'impression ne se trouve dans aucun bac.

Chargez le support voulu pour im- primer votre document dans l’un des bacs papier. HOT AURILABLE €Hi OH DISPONIBLE? Le menu ne peut pas être dé- fini. Pour plus d'informations sur les paramètres des menus, voir « Pré- sentation du menu Configuration » à la page 32. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Message Signification Action NOT E-MAIL ADDRESS (Mon Envoue Email Quand la destination des don- nées numérisées a été spéci- fiée, un numéro de fax enre- gistré dans la liste du carnet d'adresses ou en tant que des- tination en numérotation abrégée ou groupée a été sé- lectionné. Tapez directement l'adresse de destination des données numéri- sées ou spécifiez une adresse e-mail enregistrée dans la liste du carnet d'adresses ou en tant que destination en numérotation abré- gée ou groupée. Lorsque vous envoyez les données numérisées vers une adresse FTP ou SMB, vous ne pouvez pas spéci- fier plusieurs adresses. Supprimez toutes les destinations spécifiées, ou envoyez les données et numé- risez à nouveau.

HOT INSTALLED TONER (MÉNQUE TONER

CHECK x TONER CUERIFIER x2 La cartouche de toner indi- quée n'est pas installée. Installez la cartouche de toner in- diquée. NON GENUIME TONER Toner non d'ori-

ne) La cartouche de toner instal- lée n'est pas un produit Epson authentique. Ilest recommandé d'installer une cartouche de toner authentique. NOT REGISTERED Non Enresistréà Aucune destination en numé- rotation abrégée ou groupée n'est enregistrée. Sinon, aucune destination n'a été enregistrée sous le numé- ro abrégé ou groupé spécifié. Tapez directement l'adresse de destination pour les données de la numérisation ou enregistrez une destination en numérotation abré- gée ou groupée, puis réessayez de spécifier l'adresse de destination. OUTPUT TRAY FULL (BAC SORTIE PLEIN) REMQUE PAPER (Üter feuilless Le bac de sortie est plein. Videz complètement le bac de sor- tie. QUER SEARCH TIME (Tes RECH.DEI Le délai de communication avec le serveur LDAP a expiré. Rétablissez la connexion avec le serveur LDAP. Paper Empts (Papier Wide

Le Bac 2 est vide. Chargez du support dans le bac. PAPER SIZE ERROR (Err Format Parier) RESET PAPER ce) éxxx) (Rerlacer Par La taille du papier utilisé pour imprimer est différente de celle spécifiée dans le pilote de l'imprimante. Appuyez sur la touche Start (En- voi) pour annuler le message. Pour imprimer sur du papier de la taille spécifiée dans le pilote de l'imprimante, chargez du papier de la taille appropriée dans le bac spé- cifié, puis relancez le travail d'im- pression. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Message Signification Action PC CONNECTION auée FAILED CConnex, PC Man- Lors de l'envoi des données en mode Numérisation, la conne- xion avec l'ordinateur a été in- terrompue. Vérifiez la connexion avec l'ordina- teur et l’état du pilote du scanner, puis essayez de renvoyer les don- nées. mer tx CLEAR BY COUER (Effacer par capot Une erreur de traitement est intervenue dans la machine. Ouvrez et refermez le scanner. REMQUE ORIGINAL (Üter Orisin.i

Le document est placé dans le chargeur ADF alors qu'il doit être numérisé via la vitre d'ex- position. Placez le document sur la vitre d'exposition.

a mx Les résultats de la recherche LDAP excèdent la valeur maxi- male spécifiée avec l'option

CHés RESULT .RECHER . 3 dans le menu LDAP SETTING (Param. LDAP). Modifiez cette valeur maximale ou modifiez les conditions de recher- che (par exemple en allongeant le mot-clé), et essayez de faire une nouvelle recherche LDAP. RETURN xx ORIGINAL to STÉRT KEY Retourner Et re Touche Départ ADF and PR risin À ADF Après suppression d'un bour- rage dans le chargeur ADF, le nombre de pages de l'original à replacer dans le chargeur est indiqué. Replacez le nombre de pages de l'original (:::) dans le chargeur ADF, puis appuyez sur la touche Start (Envoi). SERVER MEMORY

FULL (Mém Serveur Plei- SMTP Server Serveur SMTP3 La mémoire du serveur SMTP est saturée. Libérez de l'espace sur le disque (si besoin est, contactez votre admi- nistrateur serveur). THE PARTY 15 FULL (Partie Est Pleine Le nombre maximal de 236 destinations pour les don- nées numérisées a été atteint. Envoyezles données, puis relancez la numérisation. Ou supprimez les destinations inutiles avant d'ajou- ter les destinations désirées. TONER LIFE EHD (CT Fin Wie) CHANGE # TONER (Chanser Toner #3 La cartouche de toner indi- quée est vide. Remplacez la cartouche de toner indiquée. Résolution de problèmes

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Message Signification Action TONER OÙT Plus La cartouche de toner indi- Remplacez la cartouche de toner CHANGE X TONER CChanser Toner #9 quée est vide. (Ce message | indiquée. n'apparaît que si l'option TÜ- HUT STOP Toner vid Remarque : RER OUT STOP €Toner vide | COéon TONER OUT STOP <To— Star} danslemenu MACHINE |?!" OPHON D 5 ner vide Stori dans le menu SETTING (Param. Machine) est activée DN COn1) MACHINE SETTING (Param. Machi- ne) est désactivée (FF <0f#3), l'impression peut continuer. Ce- pendant, la qualité de l'impression n'est pas garantie. Fr Out K (Toner Wide K3 La cartouche de toner indi- Remplacezles cartouches de toner quée est vide. (Ce message indiquées. n'apparaît que si l'option TÜ- HER OUT STOP (Toner vide dans le menu MACHINE SETTING (Param. Machine) est désactivée [OFF <Üf#]) Remarque : L'impression peut se poursuivre ; cependant, la qualité de l'impres- sion n'est pas garantie. Si l'impres- sion se poursuit, le message « TO- NER LIFE END (C/T Fin Vie) / CHAN- GE X TONER (Changer Toner X) » s'affiche et l'impression s'arrête. Toner Lou x Toner Bas x) La cartouche de toner indi- Préparez la cartouche de toner in- quée est presque vide. diquée. TRÉY2 OPEN BAC 2 OUVERT: L'unité Bac 2 est ouverte. Fermez le bac.

CLOSE TRAYZ (FERMER BAC 22

femors Error (Erreur Mémoire C-T3 | Une erreur mémoire s'est pro- | Réinstallez la cartouche de toner duite dans la cartouche de to- | spécifiée. ner. USE Deu.Hot support (USB Hon supror- Un périphérique USB incom- Déconnectez le périphérique USB té patible avec cette machineest | de la machine. connecté. USE Hub Hot surport (Clé Un hub USB est connecté à la La machine ne prend pas en charge Fort machine. les hubs USB. Si vous utilisez un cä- ble USB, branchez-le directement sur le port. USE MEMORY FULL Cfémoire USB Fleinei L'espace disponible sur le pé- | Libérez de l'espace sur ce périphé- riphérique mémoire USB con- | rique en supprimant des données necté à la machine est insuffi- | ou remplacez-le. sant. Wideo IF Error (Erreur IF Uidéoi Une erreur d'interface vidéo Eteignez la machine, puis rallu- est survenue dans la machine. | mez-la après quelques secondes. Résolution de problèmes 209

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Message Signification Action Le mot de passe étant incor- rect, l'accès au serveur indiqué est impossible. Spécifiez le bon mot de passe. Le bloc photoconducteur n'est pas installé. irons Toner x € Une cartouche de tonerinap- | Installez uniquement la cartouche propriée est installée. de toner répertoriée dans « À pro- pos des cartouches de toner » à la page 128. xxx COUER OPEN (Ca xx Ouvert) Le capot indiqué est ouvert. Fermezle capot indiqué. CLOSE xxx COUER (Fermer capot x Installez le bloc photoconducteur. Un bloc photoconducteur in- compatible avec la machine est installé. Remplacez le bloc photoconduc- teur par un bloc correct. Gxxx DESACTIVES Les paramètres TCP/IP, FTP, SMTP ou SMB sont désactivés. Activez les paramètres TCP/IP, FTP, SMTP ou SMB. 15 HOT Sll PORTED (Horn supporté) La fonction de copie répétée ne peut pas se faire avec le for- mat papier spécifié. Le format maximum en copie ré- pétée est A4. Spécifiez un format A4 ou inférieur. xxx SERVER ERROR (e Le fichier ne peut être enregis- tré sur le serveur spécifié. Vérifiez l'état du serveur spécifié. Messages de service Ces messages indiquent une erreur plus grave qui ne peut être corrigée que par un technicien de maintenance. Dans ce cas, éteignez l'imprimante et rallumez-la. Si le problème persiste, contactez votre revendeur local ou un centre de service autorisé. Message Sign ion Action Gex) D MACHINE TROUBLE {Problème SERVICE CALL €x Une erreur a été détectée au niveau du composant: i diqué. Redémarrezla machine. Cela a sou- vent pour effet d'effacer le messa- ge d'erreur et l'impression peut re- prendre. Si le problème persiste, contactez le support technique. Résolution de problèmes

Installation d'accessoires (AcuLaser CX16NF uniquement) Introduction Remarque : Tout dégât provoqué sur la machine du fait de l’utilisation d'options non fabriquées/prises en charge par Epson invalide votre garantie. Ce chapitre fournit des instructions pour installer les accessoires ci-après. Bac2 Unité recto-verso avec so- Unité recto-verso cle de montage g Remarque : Le socle de montage est une interface permettant d'installer l'unité recto-verso en option sur la machine. Le socle de montage doit être installé avant l'unité recto-verso en option. Remarque : Avant d'installer un accessoire, l'imprimante et l'accessoire doivent impérativement être éteints et débranchés de la prise d'alimentation secteur. Chargeur papier de 500 feuilles (Bac 2) Vous pouvez charger jusqu’à un chargeur papier de 500 feuilles en option (Bac 2). Installation d'accessoires (AcuLaser CX16NF uniquement) 211

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Contenu du kit D Chargeur papier de 500 feuilles avec bac Installation du Bac 2 Remarque : Si des consommables sont installés dans la machine, veillez à la déplacer en la maintenant de niveau pour éviter toute dispersion.

1. Eteignez la machine et débranchez le cordon d’alimentation et les câbles d'interface.

2. Retirez le capot de protection du Bac 1.

Fermez le Bac 1 et le bac de sortie.

3. Préparez le chargeur papier de 500 feuilles.

Remarque : Veillez à déposer le chargeur papier de 500 feuilles sur une surface plane. Installation d'accessoires (AcuLaser CX16NF uniquement) 212

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

4. Soulevez la machine au dessus du chargeur papier de 500 feuilles, en alignant les picots de

placement du chargeur papier de 500 feuilles sur les trous correspondants sous la machine.

Avec tous ses consommables installés, cette machine pèse environ 21 kg (46 lb).

5. Ouvrez le Bac 1 et remettez le capot de protection en place.

6. Chargez du papier dans le Bac 2.

Pour plus d'informations sur le chargement de papier, voir « Bac 2 » à la page 66.

7. Insérez le Bac 2 dans la machine.

8. Si vous installez le Bac 2 sans monter l’unité recto-verso en option, vous devez aussi installer ses

deux clés de verrouillage dans les ouvertures prévues à cet effet (à gauche et à droite, à l'arrière du Bac 2). Avec le panneton de la clé tourné à la verticale, engagez la clé de verrouillage dans son ouverture à droite ou à gauche du chargeur papier de 500 feuilles, puis poussez-la en la tournant à gauche ou à droite. La clé est verrouillée quand son panneton est à l’horizontale. Ces deux clés permettent de fixer solidement le chargeur papier de 500 feuilles à la machine. Remarque : Q Si vous devez installer l’unité recto-verso en option après avoir installé le Bac 2, ignorez cette étape. Q Pour désinstaller le chargeur papier de 500 feuilles de la machine, retirez les deux clés, à droite et à gauche à l'arrière du Bac 2, puis retirez le chargeur papier de 500 feuilles. Pour retirer une clé de verrouillage, tournez-la à droite ou à gauche afin d'orienter son panneton à la verticale et de pouvoir la dégager.

9. Rebranchez tous les câbles d’interface.

10. Rebranchez le cordon d’alimentation et allumez la machine.

Unité recto-verso avec socle de montage (option recto-verso) Avec une unité recto-verso installée, vous pouvez automatiquement imprimer avec l'option recto-verso (sur les deux côtés d’une feuille). Pour plus d'informations, voir « A propos de l'impression recto-verso (AcuLaser CX16NF uniquement) » à la page 69. Pour pouvoir installer l'unité recto-verso en option, l'imprimante doit être équipée de l’une ou l’autre option suivante : Installation d'accessoires (AcuLaser CX16NF uniquement) 214

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner A Bac2 LH Socle de montage Contenu du kit Unité recto-verso en option Socle de montage Remarque : Si le Bac 2 est installé, il n’est pas nécessaire d'installer le socle de montage. Dans ce cas, ignorez le paragraphe « Installation du socle de montage », puis passez à « Installation de l’unité recto-verso » à la page 216. Installation du socle de montage L'unité recto-verso peut être installée une fois que la machine es équipée du socle de montage. (Le socle de montage n’a pas d’utilité en tant qu’élément séparé de l'unité recto-verso.) Remarque : Si des consommables sont installés dans la machine, veillez à la déplacer en la maintenant de niveau pour éviter toute dispersion. Installation d'accessoires (AcuLaser CX16NF uniquement)

1. Eteignez la machine et débranchez le cordon d’alimentation et les câbles d'interface.

2. Retirez le capot de protection du Bac 1.

Fermez le Bac 1 et le bac de sortie.

3. Préparez le socle de montage.

Remarque : Veillez à déposer le socle de montage sur une surface plane.

4. Soulevez la machine au dessus du socle de montage, en alignantles picots de placement du socle de

montage sur les trous correspondants sous la machine. w Avertissement : Avec tous ses consommables installés, cette machine pèse environ 21 kg (46 lb).

5. Ouvrez le Bac 1 et remettez le capot de protection en place.

Installez ensuite l’unité recto-verso. Installation de l'unité recto-verso Remarque : Dans les instructions fournies ci-après, la machine est représentée équipée du Bac 2 ; la procédure est toutefois la même quand la machine est équipée d’un socle de montage à la place du Bac 2.

1. Eteignez la machine et débranchez le cordon d’alimentation et les câbles d'interface.

2. Retirez l’adhésif sur le panneau arrière.

3. Siles deux clés de verrouillage du Bac 2 sont en place à gauche et à droite à l'arrière du bac,

retirez-les. Pour retirer une clé de verrouillage, tournez-la à droite ou à gauche afin d’orienter son panneton à la verticale et de pouvoir la dégager.

4. Préparez l'unité recto-verso.

5. Installez l'unité recto-verso.

Alignez l'unité recto-verso en position d’installation, puis poussez-la au dos afin d’enclencher ces pièces. Remarque : Quand vous installez l'unité recto-verso sur la machine, enclenchez d’abord les pièces du bas. Si elle n'est pas correctement montée, l'unité risque de s’abîmer. Installation d'accessoires (AcuLaser CX16NF uniquement) 218

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner

6. Ouvrez le capot de l’unité recto-verso.

Tout en maintenant l'unité contre la machine, serrez les vis à l’intérieur du capot afin de terminer l'installation.

7. Rebranchez tous les câbles d’interface.

8. Rebranchez le cordon d’alimentation et allumez la machine.

Remarque : Après avoir installé l'unité recto-verso en option, n’utilisez pas l'imprimante sans celle-ci. Les engrenages aux ouvertures de l'imprimante peuvent pincer votre doigt ou attraper vos cheveux. Attachez toujours le joint protecteur appliqué à l'unité recto-verso en option lorsque vous utilisez l'imprimante sans l'unité recto-verso en option. Installation d'accessoires (AcuLaser CX16NF uniquement) 219

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Annexe À Annexe Spécifications techniques Modèle AcuLaser CX16NF L622B AcuLaser CX16 L622A Type Imprimante de bureau (imprimante laser couleur tout-en-un) Conteneur de documents Fixe Système de développement Système de développement mono-composant Système de fixation Système à rouleaux de chauffage Résolution 1200 dpi x 600 dpi ou 600 dpi x 600 dpi Premier imprimé Simplex O Monochrome 14 s en format A4/Letter (papier standard) Couleur 23 s en format A4/Letter (papier standard) Première copie Simplex O Monochrome 23 s en format A4/Letter (papier standard) {Normal 600 x 300 dpi) Q Couleur 52 s en format A4/Letter (papier standard) {Normal 600 x 300 dpi)

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Formats des supports Bac 1 (bac multifonction) Q Largeur de papier : 92 à 216 mm (3,6 à 8,5 pouces) D Longueur de papier : Papier standard : 195 à 356 mm (7,7 à 14,0 pouces) Support épais 1/2 : 184 à 297 mm (7,25 à 11,7 pouces) Bac 2 (en option) (AcuLaser CX16NF uniquement) Q A4 Papier/Support Papier standard (60 à 90 g/m°) Papier en-tête Enveloppes Etiquettes Support épais 1 (91 à 163 g/m’) Support épais 2 (164 à 209 g/m°) Carte Capacité d'alimentation Bac 1 (bac multifonction) Q Papier standard/recyclé : 200 feuilles Q Enveloppes : 10 enveloppes QD Papier en-tête, étiquettes, support épais 1/2, carte : 50 feuilles Bac 2 (en option) Q Papier standard/recyclé : 500 feuilles Capacité de sortie Bac de sortie : 100 feuilles Température ambiante 10à35°C(50à95°F) Humidité ambiante 15 % à 85 % Alimentation électrique 120 V CA, 50 à 60 Hz 220 à 240 V CA, 50 à 60 Hz Consommation électrique 120 V CA : 990 W ou moins 220 à 240 V CA : 1060 W ou moins Mode Economie énergie : 14 W ou moins Intensité du courant 120 V CA: 8,4 À ou moins 220 à 240 V CA : 4,4 À où moins

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Niveau de bruit AcuLaser CX16NF Veille : 38 dB ou moins Impression : 49 dB ou moins Copie : 52 dB ou moins AcuLaser CX16 Veille : 38 dB ou moins Impression : 50 dB ou moins Copie : 50 dB ou moins Dimensions externes AcuLaser CX16NF Hauteur : 432 mm (17,0 pouces) Largeur : 405 mm (15,9 pouces) Profondeur : 427 mm (16,8 pouces) AcuLaser CX16 Hauteur : 375 mm (14,8 pouces) Largeur : 405 mm (15,9 pouces) Profondeur : 427 mm (16,8 pouces) Poids AcuLaser CX16NF 17,6 kg (sans consommables) 20,8 kg (avec consommables) AcuLaser CX16 16,0 kg (sans consommables) 19,2 kg (avec consommables) Interface AcuLaser CX16NF Compatible USB 2.0 (haute vitesse), Ethernet 10/100Base-T, USB hôte (pour Scan vers mem. USB) AcuLaser CX16 Conforme USB 2.0 (haute vitesse) Mémoire standard AcuLaser CX16NF 128 Mo AculLaser CX16 64 Mo Normes et certifications Modèle Europe : Directive sur la basse tension 2006/95/EC EN60950-1 Directive EMC 2004/108/EC EN55022 classe B EN6100-3-2 EN6100-3-3 EN55024

Aculaser CX16 Series Guide d'utilisation Imprimante / Copieur / Scanner Directive R&TTE 1999/5/EC ES203021-1 (AcuLaser CX16NF uniquement) ES203021-2 ES203021-3 ES201187 EG201120 EN60950-1 Q Pour les utilisateurs européens (AcuLaser CX16NF uniquement) : Nous, Seiko Epson Corporation, affirmons par la présente que l'équipement modèle L622B, est conforme aux spécifications de base et aux autres dispositions de la directive 1999/5/EC. D Pour une utilisation uniquement dans les pays suivants (AcuLaser CX16NF uniquement) : Irlande, Royaume-Uni, Autriche, Allemagne, Liechtenstein, Suisse, France, Belgique, Luxembourg, Pays-Bas, Italie, Portugal, Espagne, Danemark, Finlande, Norvège, Suède, Islande, Chypre, Grèce, Slovénie, Bulgarie, République tchèque, Estonie, Hongrie, Pologne, Roumanie, Slovaquie, Malte.

Adresse de destination des données numérisées Enregistrer une adresse de destination. Modifier une adresse de destination. Spécifier plusieurs destinations. Spécifier une adresse de destination. Supprimer une adresse de destination.

Bac de sortie. Bourrages papier Unité recto-verso en option...

Carnet d’adresses Recherche d’une adresse. 110 Sélection d’une adresse. Chargement d’un document Chargement des supports Chargeur papier de 500 feuilles. Configuration requise... Consommables Bloc photoconducteur. Cartouche de toner... Copie. Copie 2enl Copie de carte d’identité Copie répétée. Copies triées. Densité de copit Sélection du bac support Taux de zoom. Copie 2en1.….. Copie de carte Copie poster. Copie recto-verso. Copie répétée. Copies triées.

Liste du carnet d’adresses Enregistrement d’une adresse... Sélection d’une adresse. Suppression d’une adress

Numérisation... Couleur de numérisation. Définir la destination des données. Densité de numérisatio: Format de données. Format de numérisatio: Mode Numérisatio Objet. Résolution. Scan vers E-mai Scan vers FTP... Scan vers mém. USB. Scan vers SMB. Spécifier une adresse de destination. Suppression d’un travail de transmission en attente Numérotation abrégée Enregistrement d’une adresse (recherche LD AP) Enregistrement d’une adresse (saisie directe)... Modification/Suppression d’une adresse Sélection d’une adresse. Numérotation groupée Enregistrement d’une adresse... Modification/Suppression d’une adresse... Sélection d’une adresse. …109

Panneau de commande. Papier en-tête... Papier recyclé Papier standard. Périphérique mémoire USB. Pilote de l'imprimante Désinstallation… Onglet Basic (Paramètres de base). Onglet Layout (Mise en page). Onglet Overlay (Calque Onglet Quality (Qualité Onglet Version... Onglet Watermark (Filigrane) Paramètres... Pilote du scanner Pilote TWAIN (Macintosh)... Pilote TWAIN (Windows Pilote WIA (Windows). Pilote TWAIN Macintosh. Windows. Pilote WIA... Problèmes de bourrage. Prévention. Suppressio

Qualité d'impression. Index 225 Guide d'utilisation Imprimante / Copieur / Scanner

Résolution de problèmes. Bourrages papier. Messages d’état, d’erreur et de service.

Sélection du bac support Serveur LDAP Enregistrement de destinations en numérotation abrégée... Recherche d’une adress Socle de montage... Support épais... Supports Chargement. Prévention des bourrages Suppression des bourrage: Supports d'impression. Supports originaux. Chargement. Surface imprimable Type de support d'impression Carte. Enveloppe. Etiquette: Papier en-têt Papier recyclé. Papier standard. Support épais...

Unité recto-verso avec socle de montage... Index 226
