MODE D'EMPLOI DJ7 FREEVOX

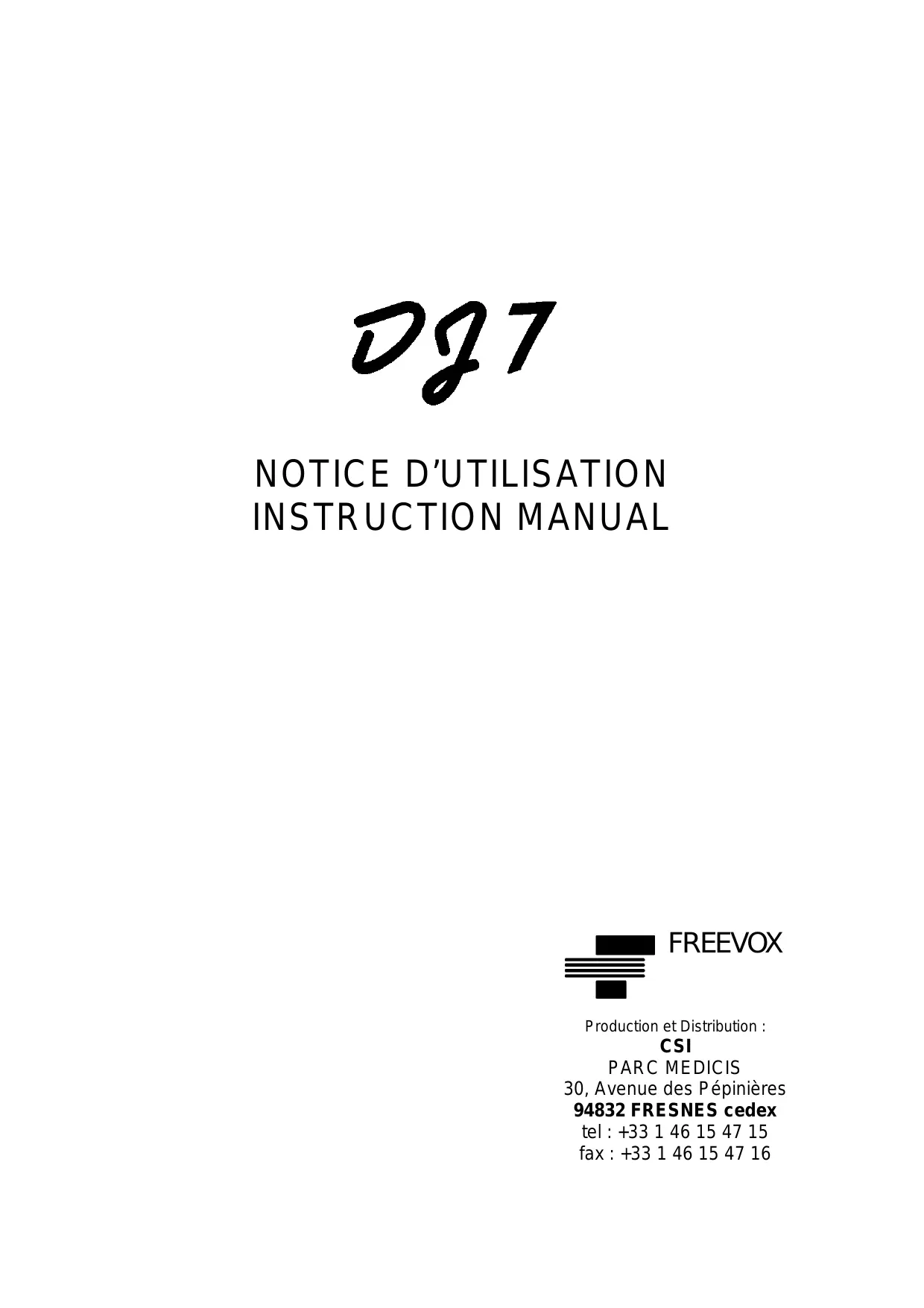

INSTRUCTION MANUAL FREEVOX Production et Distribution : CSI PARC MEDICIS 30, Avenue des Pépinières 94832 FRESNES cedex tel : +33 1 46 15 47 15 fax : +33 1 46 15 47 16 -L'alimentation de la table de mixage DJ7 doit être branchée sur secteur 220 Volts +/- 10%. ATTENTION : Il est important de respecter l’ordre du raccordement pour la sécurité des circuits de la table de mixage. - The DJ7 mixer power supply must be connected on 220 Volts +/- 10% main. CAUTION: It is important to respect this order of connection for the security Of the electronic circuits of the mixer. - Vérifier que la table et tous les appareils destinés à y être raccordés sont éteints, leurs volumes à zéro. - Check that the mixer and other peripheral units are unplugged with output level at zero position. - Connecter à l'aide des câbles blindés Cinch les différentes entrées -Platine Phono - Magnétophone à bande Tuner - CD - et les différentes sorties Générales et Enregistrement. Pour les platines équipées d’une tétécommande à distance, vous devez raccorder celle ci à L’entrée « START » correspondante. ATTENTION : Ne pas introduire le secteur 220v dans le circuit « START » du mélangeur. -Connect using screened cables all inputs on the mixer. For the desks fitted with a remote control, you have to connect the remote control to the corresponding START input. CAUTION: Do not introduce the main 220v into the START circuit of the mixer. CABLAGE START START WIRING - La table de mixage DJ7 dispose de 2 sorties Stéréo d'enregistrement: La sortie - DJ : Programme musical sans le Micro "DJ". La sortie +DJ : Programme musical avec le micro "DJ". Les sorties « -DJ /+DJ » ont un niveau fixe, indépendant des Masters Stéréo1 et Stéréo2. - The DJ7 comes with 2 stereo record output: The - DJ output : Program without DJ Mic The +DJ output : Program with DJ Mic. The “-DJ/+DJ” outputs have a fix level, independent of the Stereo1 and Stereo2 Masters. - Connecter les Microphones à l'aide de câble blindé XLR . -Connect Microphones with screened XLR cable . CABLAGE MICRO MIC. WIRING

- Ajuster le volume des amplificateurs à un niveau moyen, puis les niveaux de Sortie de la console à l'aide du potentiomètre Master Stéréo1. - Adjust amplifier volume on a average level, then the Console Master . NOTA: Les amplificateurs de sortie de la DJ7 ont une réserve de +12 dB, il n'est donc pas conseillé de positionner les potentiomètres Master au maximum. NOTA: The DJ7 output amplifier have a +12 dB gain reserve. So please don't set the Master on upper position. - Mise en marche d'une source Phono: 1/ Positionner la "PFL" sur cette entrée . 2/ Tourner le réglage de gain de façon à obtenir une modulation au 0dB des VU L/R. 3/ Contrôler la modulation au casque. 4/ Monter le fader au niveau souhaité. - To set up a phono source: 1/ Set On the PFL key switch for the selected Phono input . 2/ Turn the gain adjustment to obtain a modulation at 0dB on the VU L/R. 3/ Check the level with headphone. 4/ Adjust the fader at the correct level. - Effectuer le même réglage pour toutes les voies. - Apply the same setting for all channels. - Le réglage “DISCO SOUND “permet d’obtenir des basses profondes. Enfoncer le poussoir ON. Agir sur le réglage « DISCO SOUND »pour déterminer le meilleur effet. - The « DISCO SOUND » adjustment enable to obtain deep bass. Push the switch ON. Adjust the “DISCO SOUND” potentiometer to obtain the best effect. - Réglage du système Voice Over: 1/ Ajuster le fader du micro "DJ" pour obtenir un niveau équivalent à la modulation. 2/ Enfoncer le poussoir Voice Over. 3/ Le potentiomètre TIME détermine le temps que mettra la modulation des voies 1à5 à reprendre son niveau initial. 4/ Le potentiomètre LIMIT détermine l’atténuation de la modulation des voies stéréo 1à5. mini –6dB, maxi –20dB. - Voice Over system control: 1/ Adjust the MIC "DJ" fader to obtain a level equivalent to the modulation. 2/ Set up the Voice Over keyswitch. 3/ The TIME potentiometer gives the necessary time for the stereo channels 1to5 modulation to come back to its original level. 4/ The LIMIT potentiometer gives the modulation attenuation of the stereo channels 1 to 5. mini –6dB, maxi –20dB. - La mise en service de l’effet s’effectue en enfonçant le poussoir INSERT de la voie DJ1 ou DJ2. - The effect operating can be done pushing on the INSERT Switch of the DJ1 or DJ2 channel. Raccordement d’un Effet sur INSERT IN/OUT des voies DJ1/DJ2 Connection of an Effect on INSERT IN/OUT of channels DJ1/DJ2 CARACTERISTIQUES DJ7

VOIES CHANNELS DJ1/DJ2 STEREO STEREO 2/3 STEREO 4/5 ENTREES INPUTS Micro Ligne Mono Micro Ligne Stéréo Phono Ligne1 Ligne2 SORTIES OUTPUTS STEREO 1 STEREO 2 MONO CASQUE RECORD –DJ RECORD +DJ TYPE Symétrique Asymétrique Symétrique Asymétrique Asymétrique Asymétrique Asymétrique Asymétrique TYPE Symétrique Symétrique Asymétrique Asymétrique Asymétrique Asymétrique CONNECTEURS CONNECTORS XLR Jack mono XLR Cinch Cinch Cinch Cinch Cinch IMPEDANCE Ohm

2x47000 2x22000 2x22000 2x22000 SENSIBILITE dBU -60 à –20 -30 à +10 -50 à –10 -20 à +20 -50 à -10 20 à +20 20 à +20 20 à +20 CONNECTEURS CONNECTORS XLR XLR Jack mono Jack stéréo Cinch Cinch IMPEDANCE Ohm 2X600 2X600 2x600 /8 2x1000 2x1000 SENSIBILITE dBU -10 à +12 -10 à +12 -10 à +10 0 à +20

Corrections stéréo stereo corrections Aigu Hi +/- 14 dB à 15 kHz Medium Mid +/- 8 dB à 1 kHz Grave Lo +/- 10 dB à 30 Hz Disco Sound 0 dB à + 12dB à 63Hz Corrections mono mono corrections Aigu Hi +/- 14 dB à 15 kHz Medium Mid +/- 8 dB à 1 kHz Grave Lo +/- 10 dB à 40 Hz Alimentation externe +/- 15v External power supply +/- 15v
