CP-700 - Matériel audio CLASSE AUDIO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Contrôleur de son professionnel
Caractéristiques techniques principales	Entrées et sorties audio, égaliseur intégré, compatibilité avec divers appareils audio
Alimentation électrique	Alimentation secteur, adaptateur inclus
Dimensions approximatives	Dimensions compactes adaptées aux espaces de travail
Poids	Poids léger pour une portabilité facile
Compatibilités	Compatible avec la plupart des systèmes audio et équipements de studio
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240V
Puissance	Consommation énergétique optimisée
Fonctions principales	Contrôle du volume, réglage des basses et aigus, connectivité Bluetooth
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - CP-700 CLASSE AUDIO

Comment puis-je connecter mon CLASSE AUDIO CP-700 à mon système audio ?

Pour connecter votre CLASSE AUDIO CP-700, utilisez les sorties RCA ou XLR situées à l'arrière de l'appareil. Assurez-vous que votre amplificateur ou vos enceintes sont compatibles avec ces types de connexions.

Que faire si le CP-700 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez un autre câble d'alimentation.

Comment régler le volume sur le CP-700 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau avant. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Y a-t-il une fonction de mise en veille automatique sur le CP-700 ?

Oui, le CLASSE AUDIO CP-700 est équipé d'une fonction de mise en veille automatique qui s'active après une période d'inactivité. Vous pouvez ajuster les paramètres de mise en veille dans le menu des réglages.

Mon CP-700 produit un bruit de fond, que faire ?

Un bruit de fond peut être causé par des interférences ou des connexions défectueuses. Vérifiez toutes vos connexions audio et assurez-vous qu'aucun câble n'est endommagé. Essayez également de déplacer l'appareil loin d'autres équipements électroniques.

Comment mettre à jour le firmware du CP-700 ?

Pour mettre à jour le firmware, visitez le site Web de CLASSE AUDIO et téléchargez la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via une clé USB ou un autre moyen compatible.

Le CP-700 est-il compatible avec les services de streaming ?

Oui, le CLASSE AUDIO CP-700 est compatible avec plusieurs services de streaming. Assurez-vous de suivre les instructions d'installation et de configuration pour connecter votre appareil à votre réseau Wi-Fi.

Comment réinitialiser le CP-700 aux paramètres d'usine ?

Pour réinitialiser le CP-700, accédez au menu des paramètres et sélectionnez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix, et l'appareil redémarrera avec les paramètres par défaut.

MODE D'EMPLOI CP-700 CLASSE AUDIO

Toute l'équipe Classé prend un soin extrême pour que votre achat constitue un réel investissement. Nous sommes fiers de vous préciser que tous les appareils Classé ont été officiellement agréés par la Communauté Européenne en recevant la certification CE sous le numéro C401CLA1. MGS, le 18 juillet 1996.

Cela signifie que votre appareil Classé satisfait aux normes de fabrication et de sécurité les plus rigoureuses du monde. La certification CE atteste que votre achat satisfait ou dépasse les normes édictées par la Communauté Européenne, d'où une infime dispersion de caractéristiques d'un appareil à l'autre et un fonctionnement totally sécurisé.

Cet appareil a été testé et est conforme aux normes des appareils numériques de Classe B, chapitre 15 des normes FCC. Ces limites sont conçues pour garantir une protection raisonnable contre les interférences habituelles, dans une installation résidentielle. Cet appareil génère, utilise et rayonne une énergie radio-fréquence et, s'il n'est pas installé et utilisé conformément aux instructions qui l'accompagnent, il peut causer des interférences sensibles aux communications radio. Cependant, il n'est pas garanti que ces interférences n'apparaissent pas dans certains cas particuliers d'installation. Si cet appareil cause des interférences à la réception radio ou télévision, ce qui sera mis en évidence par son allumage puis son extinction, il est vivement conseillé à l'utilisateur de tenter d'éliminer ces interférences en essayant une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception; Augmenter la distance séparant cet appareil et le récepteur; - Brancher cet appareil dans une prise d'alimentation secteur d'une ligne différente de celle du récepteur; - Consulter votre revendeur ou un technicien radio/TV/agréé pour assistance.

ATTENTION : des modifications ou changements effectués sur cet appareil, et non expressément prévus ou acceptés par le constructeur peuvent en rendre l'utilisation contraire aux normes et aux lois en vigueur.

Cet appareil intègre la technologie nécessaire à la protection des droits d'auteur (copyright), technologie protégée par des brevets U. S. et autres droits sur la propriété intellectuelle. L'utilisation de cette technologie doit être autorisée par Macrovision, et a été conçue pour une utilisation purement domestique ; d'autres limitations des possibilités de visionnage doivent être autorisées par Macrovision. Le démontage ou la modification des circuits correspondants sont interdits.

Les informations contenues dans ce manuel sont sujettes à modification sans préavis. La dernière version de ce manuel (en anglais) est en permanence disponible sur notre site Internet à l'adresse http://www.classeaudio.com

Le symbole « CE » (ci-contre à gauche) indique le respect de cet appareil aux normes électromagnétiques EMC (Electromagnetic Compatibility) et électriques LVD (Low Voltage Directive) imposées par la Communauté Européenne.

Les appareils classés sont conçus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.

Cet appareil est conforme à la section 15 des normes FCC. Son fonctionnement est conforme aux deux conditions suivantes : (1) Cet appareil ne peut être à l'origine d'interférences parasites et (2) Cet appareil peut accepter des parasites externes, y compris des interférences causées par un fonctionnement non voulu.

Importantes instructions concernant la sécurité

1. Lisez soigneusement ces instructions.
2. Conservez-les en lieu sûr pour toute référence future.
3. Respectez scrupuleusement tous les avertissements de sécurité.
4. Suivez toutes les instructions indiquées.
5. Ne pas utiliser cet appareil près de l'eau.
6. Nettoyez cet appareil uniquement avec un chiffon sec.
7. Ne jamais obstruer ses ouies de ventilation. Installez cet appareil suivant les instructions recommandées par son fabricant.
8. Ne jamais installer cet appareil prè eil (y compris les amplificateurs de puissance) générant de la chaleur.
9. ée par rapport aux deux autres. Ces différents brochages ont été conçus pour votre sécurité. Si la prise de l'appareil ne rentre pas dans la prise d'alimentation secteur de votre installation, veuillez consulter un électricien agréé pour le remplacement de la prise murale (certainement pas aux normes actuelles).
10. Protegez le câble d'alimentation secteur de telle manière qu'il ne puisse pas être écrabouillé ou pinçonné, particulièrement au niveau des prises, du passage dans des goulettes prévues à cet usage, ou à l'endroit où il sort de l'appareil.
11. N'utilisez que les systèmes de fixation et accessoires prévus et conseillés par le fabricant.

N'utilisez que des tables, supports, pieds, bras de fixation prévus ou conseillés par le fabricant, ou vendus avec l'appareil. Si un support mobile est utilisé, toujours procéder avec une grande précaution lors du déplacement de ce support afin d'éviter que l'appareil ne tombe et puisse blesser physiquement une personne.

1. Débranche complètement l'appareil pendant un orage ou une longue période de non-utilisation.
2. Pour toute intervention sur l'appareil, adressez-vous exclusivement à du personnel qualifié et agréé. Une intervention s'avérera nécessaire si l'appareil a été endommagé, pour quelque raison que ce soit, et par exemple si le câble d'alimentation secteur ou sa prise sont endommagés, si du liquide a pénétré à l'intérieur de l'appareil, ou un objet y est tombé, ou bien si l'appareil a été exposé à la pluie ou à l'humidité, ou bien est tombé, ou encore ne fonctionne pas de manière normale.
3. Ne jamais exposer cet appareil à des risques de coulures ou d'éclaboussures de liquides ; ne jamais poser d'objets remplis de liquide – comme des vases, sur l'appareil.
4. Pour isoler totalement cet appareil de l'alimentation secteur, il est impératif de débrancher totalement sa prise du câble d'alimentation secteur.
5. La prise du câble d'alimentation secteur doit pouvoir rester accessible en permanence.
6. Ne jamais exposer piles et batteries à une chaleur excessive, issue notamment des rayons directs du soleil, du feu ou de toute autre source.

Le symbole de l'éclair terminé par une pointe de flèche, dans un triangle équilatéral, est utilisé pour indiquer à l'utilisateur la présence d'une tension électrique potentiellément dangereuse, à l'intérieur de l'appareil, d'un niveau suffisamment élevé pour présenter des risques d'électrisation aux personnes physiques.

Le symbole du point d'exclamation, dans un triangle équilatéral, est utilisé pour indiquer à l'utilisateur, dans les manuels accompagnant l'appareil, la présence d'un point très important, concernant le fonctionnement ou la maintenance de l'appareil, à respecter impérativement.

ATTENTION: Pour réduire tout risque d'incendie ou d'électrisation, ne jamais exposer cet appareil à la pluie ou à l'humidité.

Sommaire

Bienvenue dans la famille Classe 6

Un mot concernant l'installation 6

Déballage et installation 7

déballage de votre préamplificateur 7

installation 7

aeration. 7

installations personnalisées 7

tension d'alimentation 7

période de rodage 8

Veillez à lire ce manuel. 9

Caractéristiques particulières 10

Interface graphique 10

Personnalisation du réglage de volume 10

conception sophistiquée des circuits 10

tests d'écoute intensifs 11

longévité extraordinaire 11

alimentations indépendantes et surdimensionnées 11

Face avant 12

Face arrière. 15

préamplificateur Phono optionnel. 15

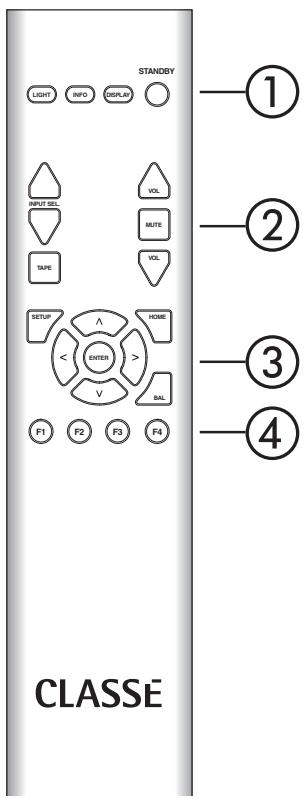

La télécommande 20

Le Système des Menus 22

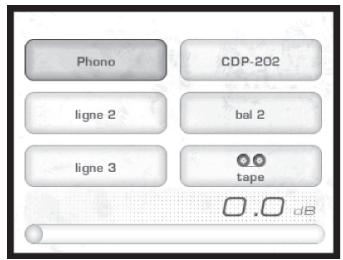

menu de fonctionnement 22

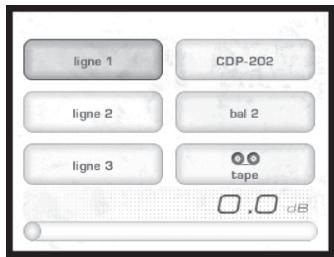

sélection d'entrée 22

boucle d'enregistrement 22

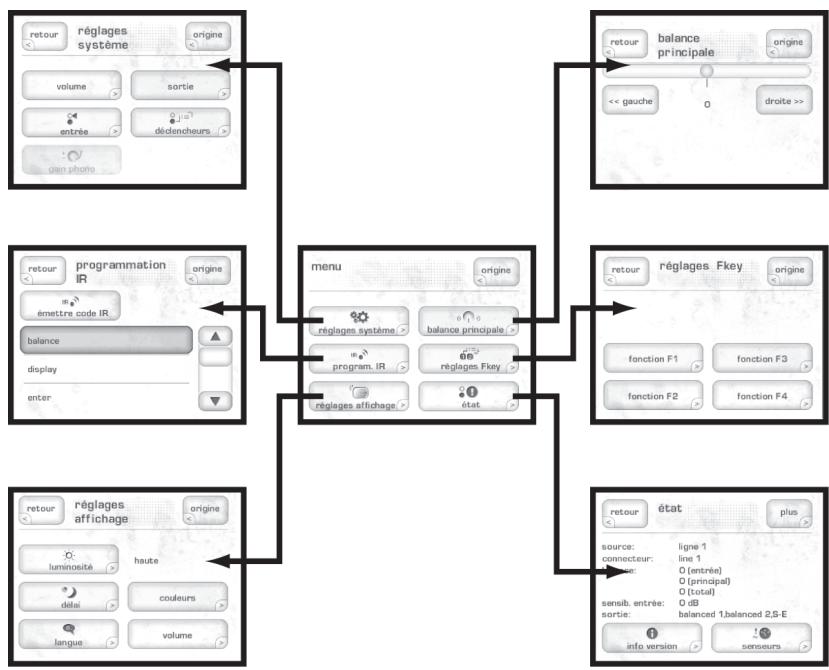

Menu principal système (main) 23

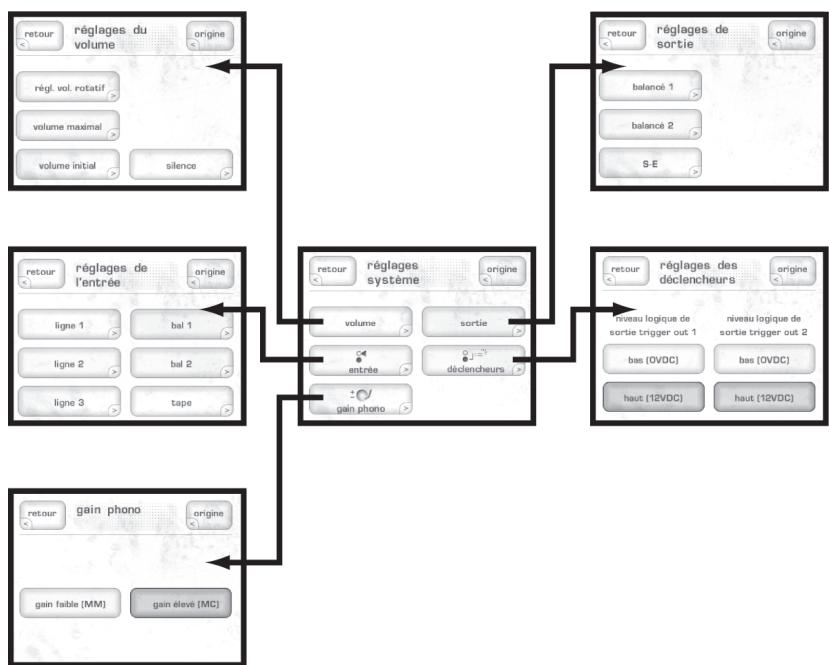

Réglage du système (setup) 23

volume 24

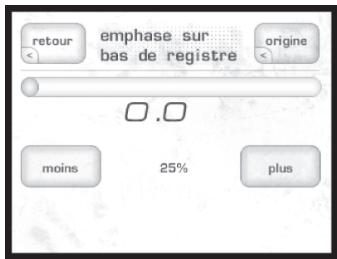

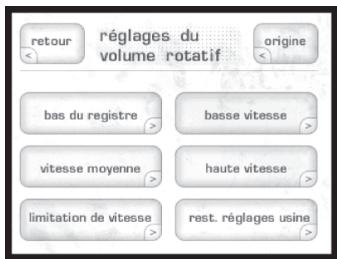

bouton rotatif 24

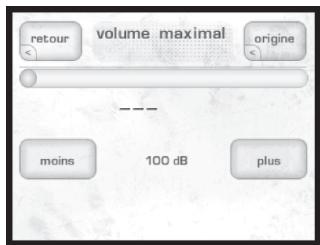

volume maximum 26

volume au démarrage 26

Réglage coupure du son (mute) 27

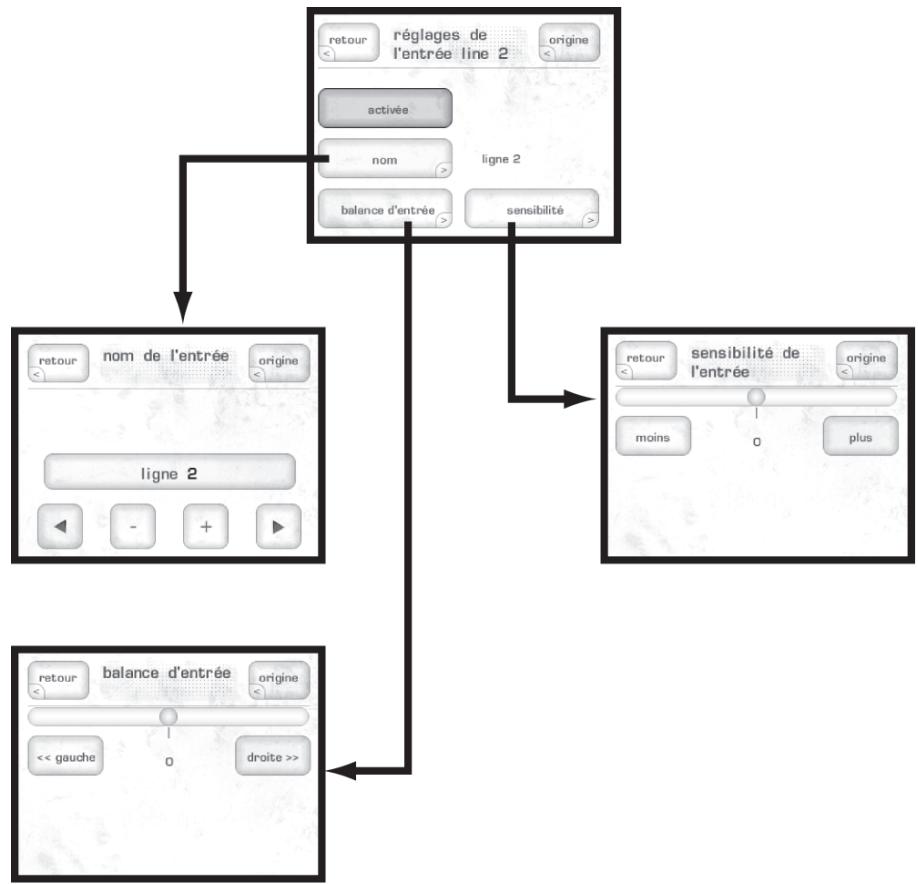

entree 27

gain Phono 29

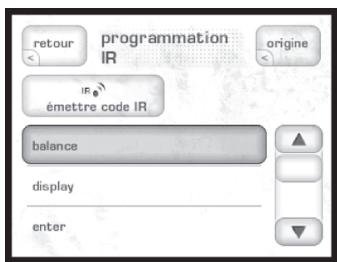

Apprentissage infrarouge (IR) 29

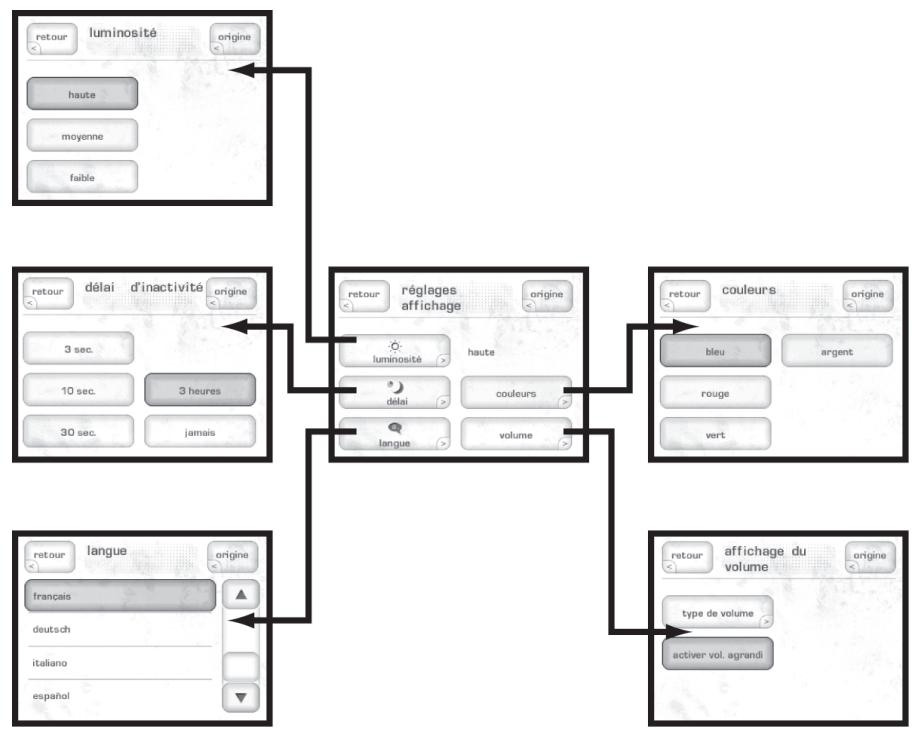

Réglage de l'afficheur (display setup) 30

luminosite 30

extinction (timeout) 30

Langue (language) 31

couleurs. 31

volume 31

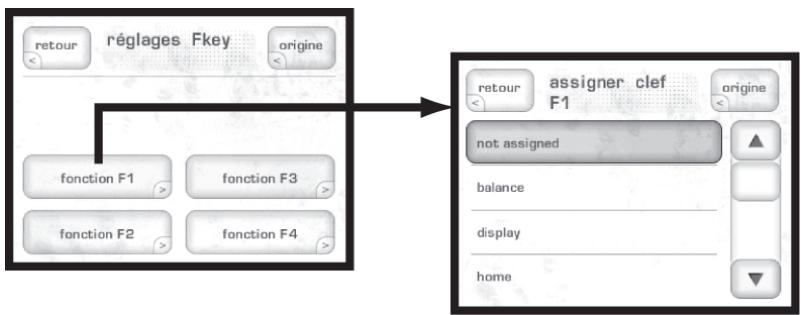

Note concernant l'utilisation des touches Fkey 32

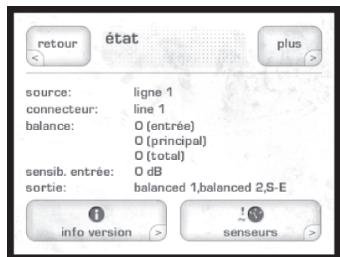

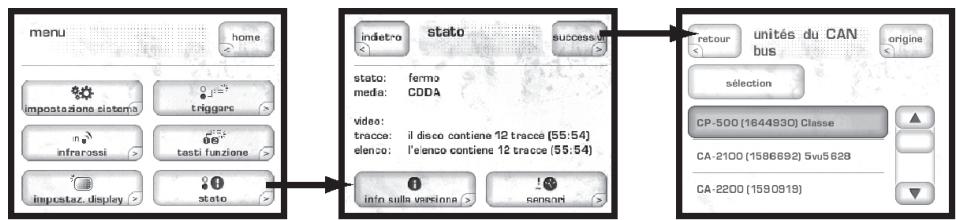

statut de fonctionnement (status) 33

Info version : 33

capteurs 33

CAN-Bus. 33

Caractéristiques 33

Réglage des appareils 34

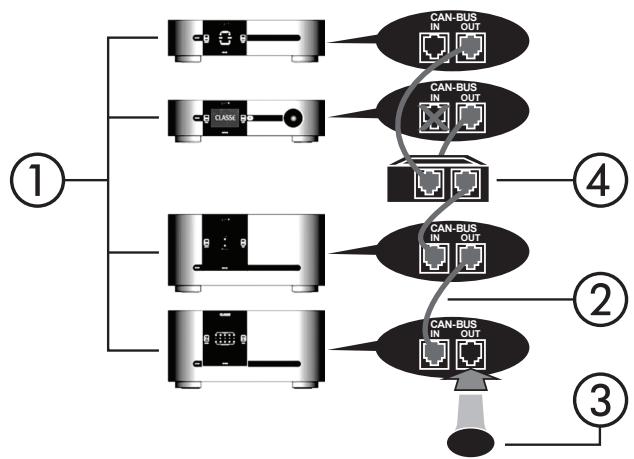

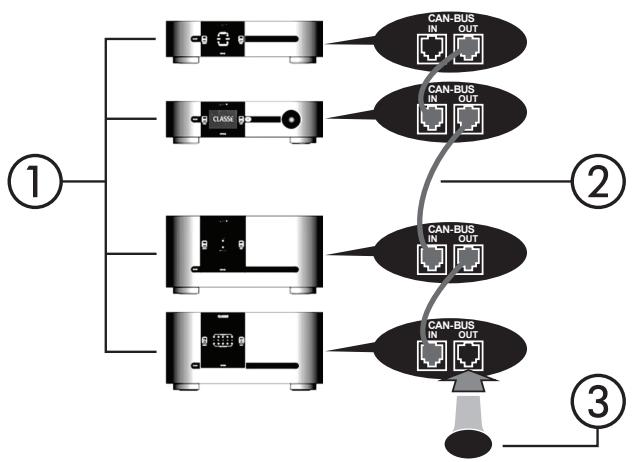

Utilisation du CAN-Bus 35

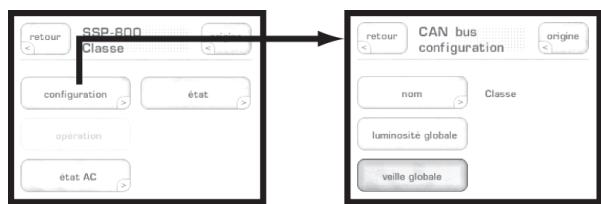

Fonctions accessibles par le CAN-Bus 36

Configuration 36

Fonctionnement 36

État d'alimentation 36

État général (status) 36

nom. 36

luminosité générale 36

Mise en veille générale 36

Caractéristiques CAN-Bus spécifiques 37

Fonction PlayLink 37

info amp(li) 38

journal d'événements (log) 38

Paramètres de fonctionnement 39

etien 42

Entretien du coffret 42

entretien de l'écran tactile LCD 42

Installation des piles de la télécommande 42

Spécifications 43

Dimensions 44

Bienvenue dans la famille classée

Nous vous félicitons pour l'achat de cet appareil Classé. Il représente le résultat de nombreuses années d'améliorations continues, et nous sommes certains qu'il vous apportera des années de plaisir.

Classé attache une grande importance à ses relations avec ses clients, et souhaite proposer la relation la plus étroite possible avec eux pendant toute la durée d'utilisation d'un appareil. Enregistrer votre produit nous permet donc de rester en contact avec vous, de vous tenir au courant de toutes les futures améliorations et mises à jour, ainsi que de la sortie d'éventuelles options. De plus, en cas de nécessité de recours en service après-vente, un appareil déjà enregistré ne nécessite plus la fourniture d'une quelconque preuve d'achat pour mettre en œuvre la garantie.

Vous pouvez enregistrer directement votre appareil sur www. classeaudio. com, ou compléter et nous envoyer par la poste la carte de garantie placée dans le livre de garantie séparé présente dans l'emballage.

Veuillez prendre quelques instants pour enregistrer votre nouvel appareil Classe, et notamment son numéro de série ici, pour toute référence future :

Un mot concernant l'installation

Tous les efforts de notre part ont été faits pour rendre l'installation et l'utilisation de votre Classe CP-700 simple et évidente.

Cependant, nous n'avons aucun moyen d'évaluer certains paramètres, comme la taille et la forme de votre pièce d'écoute, son acoustique, et les maillons que vous avez choisi d'associer à cet appareil. Tous ces facteurs influencent pourtant les performances finales de votre système.

C'est pourquoi nous vous recommandons fortement de faire installer et régler votre système par votre revendeur. Il possède en effet l'expérience, le savoir-faire et l'équipement spécialisé capables de faire une très grande différence quant aux performances finales de votre installation.

déballage de votre préamplificateur	Déballez soigneusement leur préamplificateur selon les instructions fournies, puis retireez tous les accessoires du carton.
Important !	Conservez l'emballage et tous ses éléments internes pour tout transport furt de votre appareil Classé. L'utilisation de tout autre emballage pourrait endommager l'appareil, dommages non couverts par la garantie.
installation	Comme pour n'importe quel préamplificateur, le meilleur emplacement du CP-700 est au centre de votre système, puisqu'il agit comme la plaque tournante des autres maillons qui y sont connectés. Il doit se trouver à une hauteur correcte, pour une bonne visibilité et utilisation, puisque vous l'utiliserez au quotidien plus que tout autre maillon (seLECTION des entrées, réglage du volume, etc.)
	Notez qu'une longueur suffisante doit être prévue pour tous les cables de liaison et le cable d'alimentation secteur, derrière le CP-700. Nous vous suggérions de laisser un espace d'au moins 20 centimètres derrière le préamplificateur pour permettre leur passage sans risque de torsion ou d'arrachage.
	Classé recommende de ne pas poser cet appareil directement sur un amplificateur de puissance (ou toute autre source de chaleur).
aération	Votre préamplificateur Classé générale une certaine quantité de chaleur, en fonctionnement normal. Laissez un espace d'une dizaine de centimètres tout autour de l'appareil et au-dessus de lui, afin de permettre la dissipation de cette chaleur par simple circulation d'air. Évitez de le poser sur une surface non plane (tapis, par exemple), qui risquerait de restreindre la circulation d'air sous le préamplificateur.
installations personalisées	Les illustrations cotées de l'appareil sont générées dans ce manuel, afin de vous aider en cas d'installation particulière, et d'encastrement dans un meuble sur mesure (voir le chapitre Dimensions). Un kit de montage en rack spécifique, en option, est disponible pour cet appareil. Contactez votre revendeur/agree Classé pour de plus amples informations.
tension d'alimentation	Le CP-700 est réalisé en usine pour fonctionner sur une tension d'alimentation secteur de 100 V, 120 V, 230 V ou 240 V AC, suivant le pays pour lequel il est vendu (uniquement 230 V dans les pays de l'Union Européenne, selon les lois CE). Cette tension d'alimentation ne peut pas être modifiée par l'utilisateur.
	Assurez-vous que l'étiquette présente en face arrêté indique bien la tension d'alimentation presente à votre domicile. Une mauvaise tension d'alimentation peut endommager votre appareil irrémédiablement.

Si la tension d'alimentation indiquée n'est pas correcte, contactez immédiatement votre revendeur/agréé Classé.

Le CP-700 peut être alimenté sans problème sur une ligne électrique domestique de courant alternatif 15 ampères. Si d'autres appareils sont branchés sur cette même ligne, leur consommation respective doit toutefois être prise en compte.

Le CP-700 possède un circuit de protection contre les variations importantes de tension, à la hausse comme à la baisse.

• Au démarrage : la tension d'alimentation doit se trouver dans une fourchette comprise entre approximativement -15% et +10% de sa valeur nominale, sinon l'appareil ne s'allume pas. Par exemple, un appareil conçu pour fonctionner sur 120V requiert une tension d'alimentation effective comprise entre 95 et 135V pour s'allumer.
• Surtension pendant le fonctionnement : si la tension d'alimentation augmente de 10% ou plus pendant le fonctionnement, l'appareil se met en mode de protection et s'éteint automatiquement. La diode de mise en veille LED Standby clignote pour indiquer la mise en service de la protection.
• Sous-tension pendant le fonctionnement: si la tension d'alimentation baisse de 15% ou plus, l'appareil continue de fonctionner (à moins que cela ne présente un danger particulier pour lui), mais il ne sera plus capable de fournir les performances optimales pour lesquelles il a été conçu. La diode Standby LED se met à clignoter pour indiquer le problème.

période de rodage

Votre nouveau préamplificateur Classe ne délivrera pas la quintessence de ses performances immédiatement. Vous constaterez une première amélioration quand l'appareil aura atteint sa température normale de fonctionnement, tous ses composants internes étant alors « stabilisés ». Selon notre expérience, les changements les plus importants survennent après environ 300 heures de fonctionnement, après que l'appareil ait atteint son équilibre thermique parfait et que ses condensateurs soient parfaitement efficaces. Une fois cette période de rodage passée, votre nouveau maillon conservera ses performances optimales pendant des années.

Veuillez lire ce manuel...

La seule exception à cette règle concerne la situation pendant laquelle l'appareil est laissé en veille ou débranché de l'alimentation secteur pendant une longue période, ce qui se traduit par son refroidissement. Alors, suivant la durée nécessaire pour qu'il revienne à sa température de fonctionnement normale, vous devrez attendre une brève période de mise en température optimale pour qu'il retrouve ses dernières performances sonores. Mais cette remise en température n'est jamais très longue. Vous n'aurez fort heureusement jamais à répéter les 300 heures de période de rodage initial.

Prenez les quelques minutes nécessaires à la lecture de ce manuel, afin de vous familiariser avec votre nouveau préamplificateur. Nous comprenons que vous soyez impatient de brancher et d'allumer votre nouvel appareil. Mais, en lisant ce manuel et en suivant tous les conseils qui y sont prodigués, vous serez certains d'en tirer le meilleur profit et comprendrez comment tirer tout le parti de ce véritable investissement de très haute qualité.

interface graphique	L'écran tactile LCD de la face avant de votre nouvel apparil propose une interface utilisé graphique (GUI) d'apparente superbe et très pratique. Le CP-700 propose ainsi un nombre de réglages qui nécessiterait sans cet écran des douzaines de touches et boutons sur la façade. Malgré sa puissance et ses nombreuses possibilités, il reste d'utilisation simple et intuitive au quotidien.
	En fait, ce système est même plus simple que n'importe quel système conventionnel. Par exemple, si vous n'utilise pas une ou plusieurs des entrées de votre CP-700, vous pouvez effacer les touches correspondantes inutilisées sur le menu de fonctionnement. Vous évitez ainsi la sélection d'une source inexistantee, source de confusion et d'absence de son. (Naturellement, il est ensuite très facile de restaurer ces touches effacées lorsqu'un nouveau mailon aura besoin d'une entrée.)
personnalisation du réglage de volume	La commande de volume de votre nouveau préamplificateur Classé est contrôleé par un programme sophistiqué qui lui permet de s'adapter très précisé à vos préférences.
	Idéalement, un contrôle de volume doit vous permettre d'atteindre le niveau désiré très rapidement, puis de l'ajuster avec la plus grande précision possible autour de cette valeur, pour atteindre le volume « parfait ». Naturellement, ces besoin sont paradoxaux : la première nécessite de tourner le bouton de manière importante et rapide, et la seconde des petites modifications très fines et précises, à partir du même bouton.
	Le système de contrôle du volume du CP-700 résout ce problème grâce à une ↔ponse différente suivant les circonstances spécifiques (par exemple, la vitesse à laquelle vous tournez le bouton, et le niveau sonore réel auquel il se trouve).Après de nombreux tests, nous avons créé des réglages par défaut en usine, ceux que la majorité des personnes trouvera intuitifs et très agréables. Mais, si vos préférences personnelles diffèrent de ces réglages, vous pouvez aisément les modifier.
conception sophistiquée des circuits	Tous les étages d' amplification analogiques des apparils Classé sont basés sur des circuits sans cesse améliorés, depuis des années, grâce à un développement continu.
	En démarrant avec des schémas excellents ayant fait leurs preuves depuis de nombreuses années, nous avons découvert au fil du temps plusieurs petites améliorations qui ont fini par permettre d'atteindre des performances exceptionnelles, dans une variété d'applications. Modifiant une tension d'alimentation ici, utilisant un composant légersement différent la, nous avons ainsi pu faire la différence entre des performances excellentes, et des performances réalisément hors du commun.
	Ce niveau de raffinement ne peut être que le résultat d'une expérience sans cesse affirmée mais améliorée, et non le résultat de ceux qui passent toujours d'une notion à une autre. C'est ce qui explique la constance des performances de tous les maillons Classé (tous basés sur des étages de gain analogues), et aussi la constance des excellentes critiques et récompenses décernées par leurs propriétaires comme par les journalististes spécialisés.

Tests d'écoute intensifs

D'excellentes performances mesurées sont indispensables sur les meilleurs maillons très haut de gamme, et tous les appareils Classé y satisfont. Cependant, l'expérience a prouvé que d'excellentes performances aux mesures n'était pas suffisante pour garantir des résultats subjectivement musicaux.

C'est pour cette raison que tous les maillons Classé sont très soigneusement analysés pendant tout le processus de conception par des tests d'écoute approfondis. Nos oreilles sont toujours les juges instruments de mesure de laboratoire que nous possédons, et viennent tout naturellement compléter les équipements de mesure traditionnels. Dans le but d'optimiser chacun de nos appareils, des centaines de décisions ne sont volontairement basées que sur des impressions subjectives, souvent en changeant un composant de haute qualité par un autre.

Par exemple, nous avons « écouté » une demi-douzaine de résistances à film métallique de tolérance 0,1 %, de la même valeur, provenant de différents fabricants. Les tests classiques montraient qu'elles fournissaient des résultats identiques en termes de bruit, de distorsion, etc. Cependant, invariablement, l'une d'entre elles donnait des résultats différents quant à la réaction subjective des testeurs, pendant que le produit était en cours d'élaboration. Plus rarement, un simple changement peut donner une amélioration très importante.

Longévité extraordinaire

Multiplez donc ces améliorations par douze, ou même cent, avant que le produit ne soit finalisé et entre en production, et vous avez une amélioration globale très importante - entièrement basée sur des tests d'écoute. Vous comprenez notamment pourquoi ceux-ci constituent les compléments indispensables à la connaissance approfondie de la technologie, chez Classe.

Un autre avantage de travailler depuis des années sur les mêmes schémas de base éprouvés réside dans la connaissance que nous avons maintenant de la façon dont ils se comportent sur le long terme.

En n'utilisant que des composants de la plus haute qualité possible, mais en les utilisant à la fois avec des essais de vieillissement accéléré et une expérience sur le long terme, nous sommes capables de concevoir et fabriquer des appareils dont nous sommes certains qu'ils passeront sans problème le test du temps.

Nous sommes ainsi certains que votre nouveau préamplificateur Classe vous donnera des années et des années de fonctionnement sans histoire, avec un plaisir musical intact, exactement comme les précédents appareils Classe le donnent déjà à leurs heureux propriétaires.

Alimentations indépendantes et surdimensionnées

Le CP-700 utilise une alimentation placée dans un boîtier indépendant afin de garantir des performances parfaites. Ce châssis séparé intègre un gros transformateur torique de 135 VA, équipé de cinq enroulements secondaires garantissant une isolation totale entre les tensions positive et négative nécessaires pour chaque canal, en plus de la tension d'alimentation utilisée par le circuit de contrôle du préamplificateur lui-même.

Cette approche de la conception garantit au préamplificateur une alimentation en courant continu d'une pureté totale, parfaitement régulée, nécessaire au traitement optimal du signal musical ; parallèlement, la tension d'alimentation alternative élevée est totalement isolée de la musique proprement dite. Globalement, cela permet de créer un environnement parfait pour que les circuits sophistiqués du CP-700 puissent travailler de manière optimale en toutes circonstances, et cela uniquement au service de votre plaisir musical.

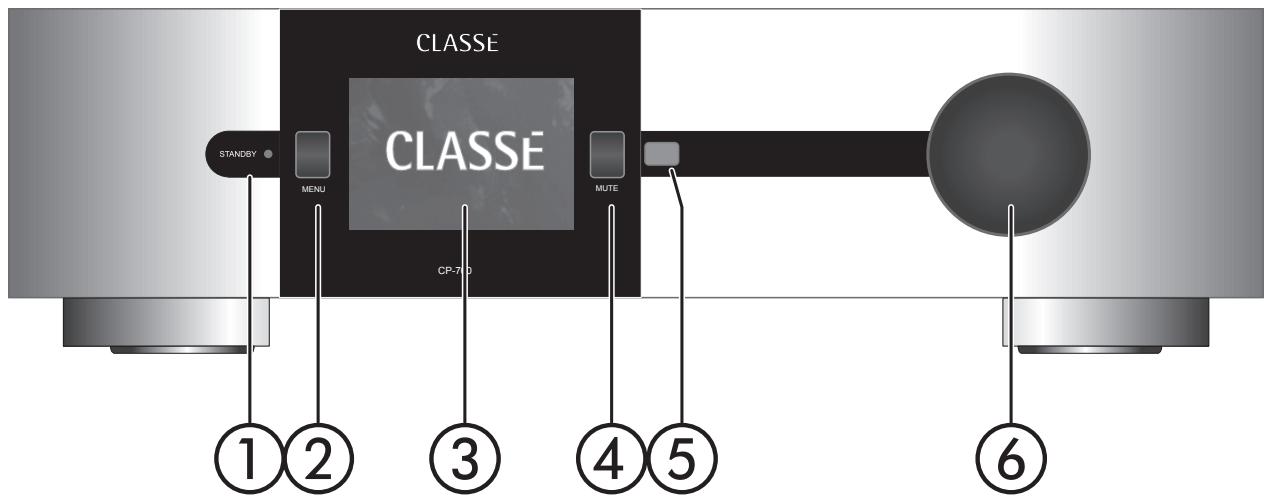

1. Touche de mise en veille standby et indicateur LED

La touche de mise en veille Standby de la face avant permet de faire basculer le préamplificateur entre son état de fonctionnement normal (dit « operate ») et son état de mise en veille (dit « standby ») qui l’éteint tout en le laissant capable de répondre aux commandes du système via n’importe laquelle des options de commande (entrée infrarouge IR, commutation courant continu Trigger, prise CAN Bus ou prise RS-232).

L'état de fonctionnement réel du préamplificateur est indiqué par une diode LED placée au centre de la touche Standby. Dès que l'appareil est branché sur le secteur et allumé, la diode LED indique l'état suivant :

• diode allumée (on) = mise en veille standby
• diode clignotante (à l'allumage) = initialisation
• diode éteinte (off) = fonctionnement
• diode allumée (éclat atténué) = afficheur éteint
• diode clignotante (après allumage) = tension d'alimentation hors gamme

Si vous envisagez de ne pas utiliser le préamplificateur pendant une période relativement longue (vacances, voyage, etc.), nous vous conseillons de le débrancher complètement de son alimentation secteur. Assurez-vous qu'il est bien en mode de veille Standby avant de débrancher cette prise.

C'est aussi une excellente habitude que de débrancher tous les maillons électroniques sensibles pendant un orage, car un éclair tombant près de votre domicile peut se traduire par une violente surtension dans votre ligne secteur, celle-ci étant capable d'endommager les appareils les mieux protégés et les mieux conçus. Le meilleur moyen de protéger les appareils reste, dans ce cas, de les déconnecter purement et simplement de la ligne électrique.

2. Touche menu

Une pression sur la touche Menu de la face avant appelle le menu principal (Main menu), qui remplace le menu de fonctionnement normal et le statut du fonctionnement en cours dans l'écran tactile LCD.

3. Écran tactile LCD

La plupart de vos interventions sur le CP-700 se feront par l'intermédiaire de cet écran tactile LCD (et la télécommande du CP-700). Il affiche notamment les touches de sélection des entrées utilisées quotidiennement, ainsi que l'accès au bouton Tape (enregistrement).

En pressant la touche Menu, vous accédez au système des menus du CP-700, qui vous donne le contrôle sur la plupart des fonctions détaillées du CP-700, y compris ses réglages de base Setup, les options d'affichage de l'écran Display (y compris la langue dans laquelle s'affichent les informations), et plusieurs options de personnalisation permettant d'intégrer le CP-700 dans les installations les plus complexes.

Pour de plus amples informations, voir le chapitre Le Système des Menus plus loin dans ce manuel.

4. Touche mute

La touche Mute de la face avant réduit le volume du préamplificateur à zéro, par une simple pression. Une seconde pression sur cette touche restaure le volume sonore à son précédent niveau.

Cependant, si vous touchez manuellement au bouton de volume (soit via le bouton en façade, soit via la télécommande) alors que la fonction Mute est engagée, elle se désengage instantanément et le réglage du volume redevient actif. Ceci est une mesure de sécurité, afin d'éviter de trop monter le volume alors que la fonction Mute est engagée, et de se retrouver avec un niveau sonore exceptionnellement élevé lorsqu'on désactive la fonction Mute.

5. Fenêtre infrarouge IR

Le transmetteur et récepteur des signaux infrarouge (IR) se trouve derrière cette fenêtre. Il faut qu'en fonctionnement normal l'émetteur de la télécommande puisse « voir » cette fenêtre pour répondre aux ordres envoyés depuis la télécommande.

Si votre préamplificateur est installé derrière des portes closes, ou dans n'importe quel autre cas où la télécommande ne peut pas « voir » le récepteur, vous devez utiliser les prises d'entrée et de sortie IR en face arrêté avec un boîtier répétiteur IR pour résoudre le problème. Pour de plus amples informations concernant l'utilisation d'un répétiteur infrarouge depuis et vers le CP-700, consultez le chapitre concernant la Face arrêté dans ce manuel, ou contactez votre revendeur/agréé Classé.

En plus de recevoir des signaux IR, le CP-700 peut également transmettre des commandes IR après qu'elles ont été apprises depuis des télécommandes universelles. Le CP-700 utilise une liste de commandes infrarouge uniques, pour faciliter la création de macrocommandes fiables. En particulier, les commandes infrarouge sont distinctes pour les opérations de commutation (par exemple, il existe des codes infrarouge spécifiques pour l'état de veille, pour l'état de fonctionnement réel, en plus de la commande unique permettant de basculer d'un état à l'autre).

6. Bouton de volume

Le gros bouton à droite de la face avant du CP-700 est utilisé pour contrôler le volume sonore du système.

Le niveau varie en plus ou en moins par pas très précis de 0,5 dB sur toute l'amplitude du réglage correspondant à un niveau d'écoute normal de la musique.

Pour les volumes très faibles, cet incrément augmente de telle manière que l'on puisse rapidement passer d'une écoute à très faible volume à une écoute à niveau normal.

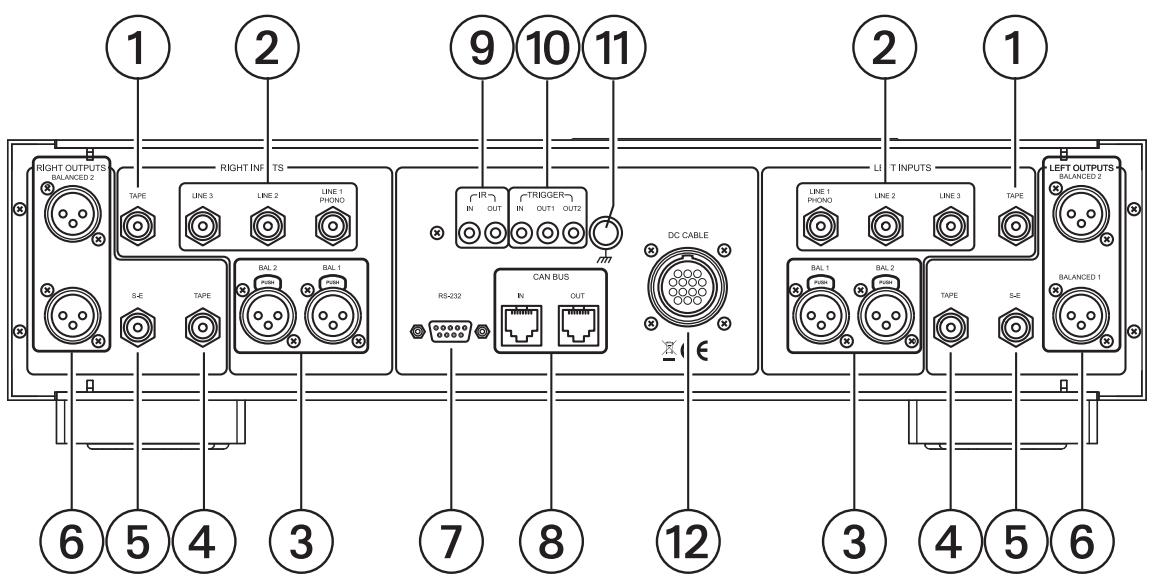

1. Entrée tape (enregistreur)

Branchez les sorties analogiques de n'importe quel type d'enregistreur (magnétophone analogue, enregistreur numérique, graveur de CD, etc.), avec prises asymétriques RCA. Pour entendre le programme lu à partir de cet enregistreur, appuyez sur la touche tape monitor sur l'écran tactile du CP-700.

2. Entrées asymétriques (prises RCA)

Ces prises RCA acceptent les sorties gauche (left) et droite (right) (asymétriques) de tous les maillons à sortie Haut Niveau, comme les tuners, lecteurs de CD et magnétocassettes. N'importe laquelle de ces sources peut ensuite être sélectionnée en touchant le bouton correspondant représenté sur l'écran tactile de la face avant.

Pour obtenir les meilleurs résultats possibles, nous vous conseillons de n'utiliser que des câbles blindés de la meilleure qualité possible. Contactez votre revendeur agréé Classe pour de plus amples informations à ce sujet.

préamplificateur Phono optionnel

Si vous possédez une platine tourne-disque dans votre système, un module préamplificateur Phono est disponible en option auprès de votre revendeur agréé Classé. Une fois installé dans votre préamplificateur, les entrées repérées Line 1 deviennent les entrées Phono, et le contrôle de gain « phono gain » dans le Système des menus devient actif, vous permettant de choisir entre low gain (faible gain, pour les cellules à aimant mobile, ou MM et les cellules à bobines mobiles (MC) à haut niveau de sortie) et high gain (gain élevé, pour les cellules à bobines mobiles standard, ou MC). (Voir le chapitre Le Système des Menu pour de plus amples informations à ce sujet).

3. Entrées symétriques (prises XLR)

Ces prises de type XLR acceptent les canaux gauche et droit des sources disposant de sorties symétriques équivalentes. La sélection de ces sources se fait en pressant ensuite les touches correspondantes représentées sur l'écran tactile LCD de la face avant.

Le câblage des broches de l'entrée femelle XLR est le suivant :

Broche (pin) 1: masse du signal

Masse externe de la prise : masse du châssis

Ce brochage correspond à la norme officielle adoptée par l'Audio Engineering Society (AES14-1992).

Reportez-vous aux manuels d'utilisation de vos sources à sorties symétriques pour vérifier le bon câblage de leurs propres prises, par rapport à celles du CP-700. Si ces câblages ne sont pas identiques, des câbles spécifiques adaptés devront être fabriqués.

Pour obtenir les meilleurs résultats possibles, nous vous conseillons de n'utiliser que des câbles blindés de la valeur qualité possible. Contactez notre revendeur agréé Classé pour de plus amples informations à ce sujet.

4. Sortie tape (enregistreur)

Branchez ces prises type RCA sur les entrées enregistrement (Record In) gauche et droite de votre enregistreur.

Ces prises de sortie ne sont pas affectées par la commande de volume de la face avant ou par toute autre fonction du préamplificateur, sauf la touche Tape (pression sur la touche correspondante de l'écran tactile, sélection ou désélection à chaque pression successive) qui vous permet d'écouter soit la source, soit l'enregistrement. Ces sorties sont toutes déconnectées lors que l'appareil est mis en état de veille Standby.

5. Sorties principales asymétriques (RCA)

Les câbles asymétriques, terminés par des prises RCA, constituent la liaison de base pour les branchements analogiques des électroniques grand public. Lorsqu'il est soigneusement conçu et que l'on utilise de tels câbles d'excellente qualité, ce type de liaison peut fournir d'excellentes performances.

Classé a dépensé des efforts extraordinaires pour que les sorties asymétriques (par prises RCA) de votre préamplificateur donnent les meilleurs résultats possibles. Cependant, ce type de connexions ne saurait offrir l'immunité aux parasites externes que des liaisons de type symétrique, ce qui fait que nous recommandons toujours l'utilisation de ces dernières lorsque cela est possible.

Si vous avez besoin de ces sorties niveau préamplificateur, branchez-les sur les entrées asymétriques de votre amplificateur de puissance en utilisant des câbles RCA blindés de la meilleure qualité possible. Contactez votre revendeur/agréé Classe pour de plus amples informations sur le choix de ces câbles.

6. Sorties principales symétriques (XLR)

Le CP-700 propose deux paires de sorties de très haute qualité par prises XLR fournissant un signal symétrique stéréophonique vers le ou les amplificateurs de puissance. Dans la majorité des cas, il vous suffira de brancher une paire de câbles à prises XLR symétriques sur l'amplificateur de puissance, en utilisant des câbles blindés de haute qualité. Si vous décidez de bi-amplifier vos enceintes acoustiques, vous aurez besoin des deux paires de sorties générées. Notre revendeur/agréé Classé vous donnera sera tous les renseignements et conseils nécessaires pour le choix des câbles symétriques dans votre installation, ainsi que sur les avantages réels et concrets d'une telle éventuelle bi-amplification, dans votre propre installation.

Les liaisons audio symétriques ont été développées à l'origine dans le monde professionnel, pour préserver les nuances les plus délicates des signaux extrêmement faibles fournis par les microphones. Depuis plusieurs années maintenant, ce type de liaison s'est généralisé aux appareils Haute fidélité haut de gamme développés par les plus grands constructeurs, comme Classé, afin de vous permettre, à vous aussi, de profiter des plus fines nuances de vos enregistrements préférés.

Techniquement, les liaisons audio symétriques apportent deux avantages distincts : elles doublent la force du signal lorsqu'il voyage d'un maillon à un autre, améliorant le rapport signal-bruit de 6 dB ; elles fournissent également un excellent travail pour la réjection de tous les bruits parasites et des interférences pouvant être captées entre les maillons, que ce soit des interférences électromagnétiques (EMI) ou de fréquences radio (RFI). Dans notre monde moderne constellé de liaisons sans fil, le nombre d'interférences potentielles flottant autour de nous est incroyablement plus élevé qu'il y a quelques années – ce qui revêt une importance particulière pour profiter au moins de nos musiques et bandes sonores de films préférées.

C'est pour toutes ces raisons que nous vous conseillons d'utiliser uniquement des liaisons de type symétrique, à chaque fois que cela est possible, et notamment si vous devez utiliser des câbles d'une grande longueur entre le préamplificateur et le ou les amplificateurs de puissance, dans le but de réduire d'autant la longueur des câbles des enceintes acoustiques.

Le brochage de ces prises XLR de sortie est le suivant :

Couronne externe de la prise : masse du chassis

Ce brochage est conforme à la norme édictée par l'Audio Engineering Society (AES14-1992)

Si vous utilisez votre préamplificateur Classé avec un amplificateur de puissance Classé, il vous suffit de vous procurer une paire de câbles symétriques XLR et de les brancher entre les deux maillons.

Si votre amplificateur de puissance est d'une autre marque, veuillez vous reporter à son manuel d'utilisation pour connaître le brochage exact de ses prises d'entrées symétriques XLR, et vérifier ainsi qu'elles sont conformes au brochage de celles du CP-700. Si ce n'est pas le cas, votre revendeur/agréé Classé sera à même de vous fournir les câbles nécessaires.

7. Prise de commande rs-232

Cette prise type DB-9 remplit deux rôles :

• charger en mémoire un nouveau logiciel de gestion de votre préamplificateur (lorsque de nouvelles fonctions sont ajoutées, par exemple).
• permettre le contrôle du préamplificateur par des appareils de télécommande ou domotique spécialisés, tels ceux fabriqués par les marques AMX® et Crestron™.

Contactez votre revendeur agréé Classé pour de plus amples informations sur ces systèmes d'automatisation.

8. Prises de commande classé CAN bus

Ces prises type RJ-45 sont prévues pour de futures applications de commande et de télécommunication, utilisant les spécifications du système de réseau de commande développé par Classé «Controller Area Network», ou CAN.

9. Entrée et sortie infrarouge (IR)

Votre préamplificateur Classé possède deux prises type mini-jacks mono 3,5 mm destinées à transmettre les commandes infrarouge (IR) utilisées désormais par toutes les télécommandes. Un code infrarouge (par exemple) existe pour passer de l'état de fonctionnement à l'état de veille Standby, mais aussi, désormais, deux codes infrarouge séparés, l'un pour l'état de fonctionnement, l'autre pour l'état de veille Standby. Ces codes indépendants peuvent ainsi être utilisés pour la réalisation de « macrocommandes » avec les systèmes de télécommande les plus sophistiqués, facilitant l'utilisation du préamplificateur dans les installations les plus complètes et les plus complexes.

La liste des commandes disponibles est très longue, afin de permettre la réalisation de macrocommandes très complexes (chaînes de commandes uniques activées les unes derrière les autres, par envoi d'un seul ordre/pression d'une seule touche). Contactez votre revendeur agréé Classé pour de plus amples informations sur ces possibilités étonnantes.

Notez que la dénomination « entrée et sortie infrarouge » est fausse ! : les signaux entrés et sortis de ces prises sont électriques par nature, pas infrarouge. Mais ils sont utilisés avec des récepteurs, émetteurs et boîtiers de distribution normalisés (disponibles auprès de votre revendeur), capables de transformer un signal infrarouge en signal électrique, et vice-versa. Leur avantage est de pouvoir véhiculer les signaux de commande là où on a besoin, et avec toute la sécurité d'une liaison électrique.

Parce qu’un système de distribution de codes infrarouge est conçu pour commander la plupart des maillons de votre système, votre préamplificateur propose à la fois une entrée IR (pour sa propre commande) et une sortie IR (pour pouvoir faire transiter les mêmes signaux de commande vers un autre maillon). Ce principe s’appelle un chainage « daisy chain ».

Le préamplificateur est conçu pour répondre à des commandes infrarouge de 5 volts CC (continu), la pointe de chaque mini-jack étant définie comme le positif par rapport au corps de la prise.

10. Entrée et sortie de commutation type DC trigger

De nombreux maillons audio/vidéo peuvent fournir une tension continue pour commander un maillon associé. Notre préamplificateur Classeé sait tirer parti de cette possibilité pour passer de son état de veille Standby à son état de fonctionnement normal automatiquement, par exemple simultanément à l'allumage d'un préamplificateur audio/vidéo.

La prise mini-jack 3,5 mm Trigger In permet l'allumage (le passage de l'état de veille Standby au fonctionnement réel) du préamplificateur.

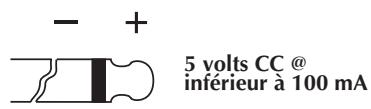

Deux mini-jacks mono 3,5mm fournissant par ailleurs des sorties de tension continue, qui peuvent etre utilisées de différentes manières, comme décrit dans Le Système des Menu. Par exemple, votre revendeur peut programmerer la sortie Trigger Out pour faire passer de son etat de veille Standby à son etat de fonctionnement normal l'amplificateur de puissance Classé associé à votre préamplificateur CP-700, en même temps que celui-ci.

L'entrée de commutation Trigger réagit à la présence d'une tension continue de 5-12 V, la polarité étant la suivante :

5-12 V @ inférieur à 100 mA

De la même manière, les prises de sortie Trigger génèrent une tension de 12V continue, avec jusqu'à 100mA de courant.

11. Prise de masse (ground)

La prise de masse de votre préamplificateur sera le plus souvent utilisée pour brancher le fil de masse présent en sortie de votre platine tourne-disque, si vous avez le module Phono installé (contactez votre revendeur/agréé Classé si vous êtes intéressé par cette option). Le fait de relier le câble de masse du bras de lecture de la platine sur cette prise permet d'éliminer les parasites et ronflements éventuellement captés par la platine tourne-disque. Contactez votre revendeur agréé Classé si vous constatez un tel phénomène.

12. Entrée alimentation courant continu DC Power

L'entrée DC Power du CP-700 se trouve au centre de la face arrière. Branchez le « cordon ombilical » avec sa prise multi-broches en provenance du boîtier d'alimentation indépendant sur cette prise, afin de fournir au préamplificateur propre dit la tension d'alimentation continue pure et parfaitement « propre » dont il a besoin pour son fonctionnement.

Il y a également un interrupteur secteur général à l'arrêté du boîtier d'alimentation. Allumer l'alimentation via cet interrupteur (après, bien sûr, l'avoir reliée au préamplificateur via le cordon ombilical précité) a pour effet de le placer en mode de veille Standby. Le préamplificateur doit toujours être placé dans ce mode de veille Standby avant d'éteindre totallyment l'alimentation avec son propre interrupteur.

Danger!

Des tensions et courants électriques potentiellément dangereux subsistent à l'intérieur du préamplificateur, même lorsque celui-ci est débranché de son alimentation secteur. N'essayez jamais d'ouvrir tout ou partie de son coffret. Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Toutes les interventions internes sur cet appareil doivent être confiées à un revendeur/technicien qualifié et agréé par Classé.

La télécommande

Le nouveau préamplificateur est livré avec une télécommande pouvant piloter le CP-700 lui-même, mais aussi plusieurs autres fonctions d'un système complet Classé. Ses touches sont arrangées en groupes logiques, par rapport aux fonctions télécommandées.

1. Fonctions de base

Il s'agit des quatre touches placées en haut de la télécommande, destinées à commander les interactions basiques avec le CP-700.

Light (éclairage) met en service un rétroéclairage de la télécommande, pour une meilleure visibilité dans l'obscurité. Après quelques secondes d'inactivité, ce rétroéclairage se désactive automatiquement. - Info permet l'affichage direct du statut de fonctionnement dans l'écran LCD de la façon, statut donnant plusieurs informations sur le CP-700 et son mode de fonctionnement en cours. - Disp (pour Display, ou Affichage) permet de choisir entre les trois luminosités de l'écran disponibles. - Standby (mise en veille) permet de faire passer le CP-700 de son mode de veille Standby à son mode de fonctionnement normal.

2. Sélection des entrées & volume

Ces deux touches/flèches haut et bas sur le côté gauche de la télécommande vous permettent de passer d'une source active du CP-700 à une autre.

Si certaines entrées ne sont pas effectivement utilisées, nous vous suggérons de les désactiver de manière à pouvoir naviguer plus rapidement et plus efficacement entre les entrées réellement utilisées. (Voir le chapitre Le Système des Menus pour la procédure à suivre pour faire cela.)

Les deux touches/flèches haut et bas sur le côté droit de la télécommande vous permettent de monter ou baisser le volume sonore ; la touche carrée juste au-dessous permet de couper le son en activant la fonction Mute du CP-700 (comme réglée dans le système des menus ; voir le chapitre correspondant, plus loin dans ce manuel, pour les détails sur les options de ce réglage).

3. Touches de navigation

Cette partie centrale de la télécommande regroupe les touches de navigation. Il s'agit d'un ensemble similaire à celui que l'on peut voir par exemple sur les télécommandes de lecteurs de DVD, et qui permet de naviguer dans les menus de fonctionnement du CP-700.

• Home (Accueil) permet de revenir sur l'écran normal avec sélection des entrées. C'est le moyen le plus direct pour revenir au fonctionnement de base du préamplificateur, où que vous soyez rendu dans le système des menus.
• Menu présente deux fonctions : il permet d'accéder au système des menus afin de régler un paramètre selon vos préférences ; une fois que vous êtes dans le système des menus, une pression sur cette touche vous fait revenir à la page précédente du Système des Menus
• La touche Bal (balance) permet d'afficher directement le menu Balance sur l'écran; cela fait, vous pouvez utiliser les touches de navigation ou les deux touches gauche et droite sur l'écran LCD pour modifier la balance. Utilisez ensuite la touche Enter de la télécommande ou « pressez » la touche appropriée sur l'écran pour entériner votre réglage.
• Les touches Haut (up)/Bas (down)/Gauche (left)/Droit (right) vous permettent de vous déplacer dans une page quelconque des menus, en modifiant le paramètre mis en surbrillance sur l'écran par déplacement vers le haut ou le bas, la droite ou la gauche, le tout confortablement, depuis votre position d'écoute préférée.
• La touche Enter (entrée) vous permet de sélectionner le paramètre mis en surbrillance, avec le même effet que si vous pressiez la touche correspondante directement sur l'écran tactile LCD.
• La touche Tape (enregistreur) n'est pas une touche de navigation par elle-même, mais elle vous permet de passer instantanément de la source en cours d'enregistrement à l'enregistrement lui-même. Cela si votre enregistreur (un magnétophone à trois têtes, par exemple), permet par construction d'écouter quasi instantanément le résultat de son enregistrement et donc de le comparer à la source en train d'être enregistrée.

4. Touches de contrôle du système fkey

La télécommande du CP-700 peut également commander des fonctions définies par l'utilisateur et non directement définies par des touches précises de la télécommande. Les touches « Fkeys » F1/F2/F3/F4 sont disponibles pour commander de telles fonctions supplémentaires.

Vous pouvez ainsi choisir que le CP-700 réagisse à un autre signal infrarouge particulier, quand une touche « Fkey » est pressée. La liste des fonctions disponibles est longue, et peut être trouvée dans le Système des menus (voir le prochain chapitre Le Système des Menu, dans ce manuel.)

Les touches Fkeys de toutes les télécommandes Classé reconnaissent les mêmes commandes infrarouge. Toutes les télécommandes enverront donc la même commande à partir de la même touche « Fkey »

Le système des menu

Votre CP-700 possède un écran tactile LCD qui permet tout à la fois d'afficher de nombreuses informations, mais aussi d'accéder à un système par menus. Ce système est aussi simple à utiliser que sophistiqué dans le nombre des paramètres qu'il autorise. Ce chapitre vous indique les nombreuses possibilités permises par ce système des menus.

Menu de fonctionnement

sélection d'entrée

Le menu de fonctionnement (operational menu) donne l'accès à toutes les fonctions de base du préamplificateur : sélection des entrées et tape monitor (enregistrement). Il affiche également une représentation graphique et numérique du réglage de volume en cours.

Boucle d'enregistrement

Une pression sur n'importe laquelle des touches de l'écran LCD materialisant les différentes entrées vous permet de sélectionner l'entrée correspondante. Vous disposez de trois entrées Ligne (asymétriques, par prises RCA) et deux entrées symétriques (par prises XLR). Si vous ne possédez pas ce nombre de sources dans votre système, vous pouvez désactiver les entrées non utilisées. Les touches correspondantes, sur l'écran, s'effaceront, ce qui réduira les risques de confusion pour les utilisateurs occasionnels.

En plus de ces entrées, le CP-700 propose une boucle d'enregistrement (tape loop) à utiliser avec une source capable à la fois d'enregistrer et de lire, ce qui porte le total des sources pouvant être connectées sur le CP-700 à six (quatre en liaison asymétrique, deux en liaison symétrique).

Lorsque vous appuyez sur la touche tape pour la mesure en surbrillance sur l'écran, vous constatez que la source précédemment désignée reste également en surbrillance. Ceci parce que quelle que soit la source sélectionnée pour écoute, elle peut également être enregistrée ; une copie du signal est alors envoyée vers les sorties Tape (enregistrement). Vous pouvez l'enregistrer ou non, à votre guise.

Lorsque vous sélectionnez la touche Tape, le CP-700 sélectionne aussi l'entrée Tape, que vous enregistriez (sur magnétophone, graveur de CD, ou quelconque enregistreur que ce soit branché sur la boucle d'enregistrement) ou non le signal de l'autre source. Vous pouvez aussi continuer à écouter la source enregistrée en pressant à nouveau la touche Tape. De cette manière, vous pouvez éventuellement comparer en temps réel la qualité de la source, et la qualité de l'enregistrement qui en est fait. (Cela sous-entend toutefois que votre enregistreur permette cette possibilité, c'est-à-dire, en pratique, qu'il possède des têtes d'enregistrement et de lecture séparées.)

Réglage du système (setup)

Une pression sur la touche Menu de la face avant, placée à gauche de l'écran tactile LCD, entraîne l'affichage du menu principal du système, dont les deux premières pages sont illustrées ci-dessus. Ce menu vous donne accès aux caractéristiques particulières de l'installation, ce qui vous permet de personnaliser le CP-700 par rapport au contexte particulier de votre installation.

La première touche du menu de commande vous donne accès à une série de sous-menus offrant un nombre important de paramètres modifiables à votre gré. Ici, vous pouvez ainsi :

• personnaliser fonctionnement de votre commande de volume
• adapter vos entrées aux sources réellement utilisées
• Régler le gain du module Phono optionnel. Programmer le fonctionnement des prises de commutation Trigger du CP-700.
• déterminer le volume sonore maximum de votre système

Volume

Une pression sur cette touche volume permet d'accéder au menu de réglage de la fonction volume, lui-même décomposé en quatre sous-menus, concernant la manière dont est paramétré précisé le réglage de volume.

• bouton rotatif
• volume maximum (max volume) volume au démarrage (startup volume)
• réglement de la coupure du son mute

Chacun de ces paramètres est expliqué ci-dessous en détail.

Bouton rotatif

Le bouton rotatif de la face avant ne commande pas directement le volume. Il commande en fait un circuit apportant plus de précision et de fidélité qu'un classique potentiomètre de volume ne pourrait jamais le faire.

Puisque ce circuit est sous le contrôle d'un logiciel, il est possible de le personnaliser sous certaines conditions. Pour mieux comprendre cela, voici deux scénarios :

La personne A attache une grande importance au réglage du volume, qu'elle veut le plus réaliste possible ; elle désire donc pouvoir le modifier facilement, mais d'une fraction de décibel seulement, s'il le faut.

La personne B peut passer très rapidement d'un niveau faible à un volume sonore pour une écoute raisonnable. La précision absolue n'est pas utile, ce qui compte, c'est avant tout la rapidité du réglage entre ces deux niveaux.

Vous imaginez donc que ces deux souhaits sont antinomiques : la personne A désire une sensibilité extrême du bouton de volume, ce qui sous-entend un nombre très élevé de rotations du bouton pour passer d'un niveau faible à un niveau normal ; au contraire, la personne B souhaite une démultiplication faible du même bouton, afin de couvrir la gamme la plus étendue possible d'une simple action sur le bouton de volume. Que se passe-t-il si les personnes A et B vivent sous le même toit ? Ou si une personne C désire pouvoir bénéficier des deux types de réglages, en fonction de son humeur du moment ? (En fait, vous allez certainement vous reconnaître dans cette personne C...)

Classé a résolu ce problème, en vous permettant de modifier la réponse du bouton de volume, selon plusieurs facteurs.

Comme il est extrêmement rare d'écouter à un très faible niveau (à la limite de l'audible), le premier réglage possible, concernant le début de course (low range) du contrôle est prévu pour une ↔ response plus rapide tant que les valeurs de niveau restent basses. On peut ainsi régler la réaction plus rapide du bouton pour passer d'un faible volume à un volume moyen. Cet effet peut être subtil, mais aussi indésirable lorsque les enceintes utilisées présentent un rendement très élevé (dans ce cas, vous utilisez plus souvent le début de course du bouton de volume).

Le facteur le plus important dans la perception du fonctionnement du bouton de volume concerne la vitesse (speed) à laquelle le bouton doit être tourné. Nous avons tous tendance à imprimer un mouvement plus énergique et rapide quand nous désirons modifier rapidement le niveau sonore, et à manipuler le bouton plus lentement quand l'on approche du volume sonore désiré. Le bouton du CP-700 est capable d'analyser et d'interpréter ces mouvements, son circuit accélérant l'action voulue. Mais, dès que l'on tourne le bouton plus lentement, le CP-700 augmente automatiquement la résolution du réglage et ses incréments, réduisant son action tout en le rendant extrêmement précis, afin d'atteindre très précisément le niveau voulu.

Naturellement, il est possible de modifier accidentellement le réglage du volume par un contact inopiné. C'est pourquoi, dans le cas d'un changement brutal, le CP-700 ralentit automatiquement la modification afin d'éviter la surcharge accidentelle des enceintes acoustiques. En pratique, vous pouvez établir une limitation de la vitesse (speed limit) au-delà de laquelle les modifications du bouton de volume seront tout simplement ignorées.

Les réglages par défaut (factory default) proposés vous sembleront très certainement intuitifs et agréables à utiliser. Cependant, si vous préférez modifier ces réglages, vous pouvez utiliser le menu « bouton rotatif » (rotary), illustré ci-dessous :

Tous les réglages de ce menu concernant le bouton rotatif (rotary setup) sont interactifs. Vous ajustez la valeur, puis pouvez activer le bouton de volume afin de constater si vous obtenez bien l'effet désiré.

• début de course (low range): détermine le degré de réponse du contrôle de volume à son début de course, afin d'atteindre plus ou moins rapidement le niveau sonore normal désiré. La valeur 0 déactive cette fonction, la valeur 100 lui donne une influence maximale.

• variation lente (low speed): détermine la réactivité du contrôle lorsque le bouton est tourné lentement. La valeur 0 permet au volume d'être modifié le plus lentement possible quand on tourne le bouton très lentement. La valeur 100 permet la variation de volume la plus rapide, toujours en tournant lentement le bouton. (L'aspect du menu est identique au précédent, hormis bien sûr son titre.)

volume maximum

volume au démarrage

• variation moyenne (medium speed): détermine la réactivité du contrôle lorsque le bouton est tourné à vitesse moyenne à vitesse moyenne. La valeur 100 permet la variation de volume la plus rapide, toujours en tournant le bouton à vitesse moyenne. (L'aspect du menu est identique au précédent, hormis bien sûr son titre.)
• variation rapide (high speed): détermine la réactivité du contrôle lorsque le bouton est tourné rapidement rapidement. La valeur 100 permet la variation de volume la plus rapide, toujours en tournant le bouton rapidement. (L'aspect du menu est identique au précédent, hormis bien sûr son titre.)
• limite de vitesse (speed limit): établit une vitesse de rotation maximum du bouton, au-delà de laquelle le volume ne change pas; tout changement de volume est alors ignoré tant que la rotation n'est pas arrêtée, et que le bouton est ensuite tourné plus lentement.
• réinitialisation des réglages (reset defaults) : si, après avoir essayé plusieurs réglages, vous préférez revenir à celui que nous avions choisi pour vous en usine, une pression sur cette touche restaure les réglages d'origine. Vous pouvez donc expérimenter des modifications sur tous les paramètres sans crainte.

L'écran volume max vous permet de déterminer quel sera le volume maximum autorisé pour l'ensemble de votre installation. L'échelle proposée va de 0 à 100, où 100 signifie que vous ne désirez pas créer une barrière artificielle au gain maximum dont votre préamplificateur est capable.

Ce réglage est interactif. Vous pouvez régler la valeur entre 0 et 100, puis vérifier avec le bouton de volume que le niveau choisi est bien approprié à vos désirs.

L'écran du volume au démarrage (startup screen) vous permet de définir quel sera le niveau sonore lors du prochain allumage du CP-700.

• dernier volume (last volume) : ce réglage est l'équivalent de ce que vous obtenez avec un préamplificateur conventionnel. Le niveau sonore sera identique à celui précédemment utilisé.
• spécifique (specific) : vous pouvez au contraire déterminer un niveau sonore qui sera toujours celui retenu au démarrage de l'appareil. Choisissez la touche « specific », puis la touche « set volume », à côté. Ce réglage est conçu de telle manière que vous pouvez tout à la fois voir et entendre le réglage que vous êtes en train de faire (si, bien sûr, vous écoutez de la musique en même temps). Un réglage volontairement faible garantit toute absence de mauvaise surprise, par les différents utilisateurs, lors de chaque nouvel allumage de l'appareil.

réglage coupure du son (mute)

Presser la touche mute setup vous permet de sélectionner l'un des trois modes de coupure du son (mute) disponibles :

• Classic entraîne la coupure totale du son dès que vous pressez la touche correspondante. Plus aucun son ne fait entendre.
• Specific vous permet de déterminer un volume sonore précis, utilisé lors de l'activation de la fonction mute, et ce quel que soit le réglage de volume précédemment utilisé.
• Atténué (atténuation) fonctionne comme de nombreux circuits Mute, à ceci près que vous pouvez choisir ici la valeur de l'atténuation.

entree

Chaque entrée de votre pramplificateur peut être personnalisée sur plusieurs points pour faciliter encore l'utilisation de votre système. L'examen du menu et de ses sous-menus ci-dessous vous donne un aperçu de tous les réglages possibles :

• en fonction (in use) détermine quelle entrée est affichée et sélectionnée sur l'écran principal, ce qui prend en compte le cycle de passage d'une entrée à l'autre via les touches de sélection des entrées de la télécommande.
• nom (name) permet de renommer/personnaliser le nom des différentes entrées, tel qu'il s'affichera dans l'écran principal en façade. Par exemple, vous pouvez décider de renommer l'entrée « Bal 1 » en « CDP-102 » ou « CDP-202 » si vous êtes l'heureux possesseur de ce lecteur de CD Classé, branché sur cette entrée. Pour cela, utilisez les quatre touches placées le long du menu « nom de l'entrée » (input name) pour changer le nom par défaut par un correspondant moins à votre système.

Attention!

• La touche réagit comme la touche de return en arrêté du clavier d'un ordinateur, déplaçant le curseur vers la gauche et éliminant eventuellement le caractère qui s'y trouvait.
• La touche déplace le curseur vers la droite, ajoutant un caractère au passage (Vous modifiez les caractères désirés en utilisant les touches + et -.)
• Les touches + et - modifient le caractère en cours à partir de tous les caractères disponibles. Ceux-ci incluent les lettres de l'alphabet, en majuscules et minuscules, les chiffres 0-9, et une variété de signes de ponctuation. Lorsque vous en avez terminé, l'écran principal ressemblera à ceci (notez que la modification ne concerne ici que l'entrée bal 1).

Si une entrée est appelée « SSP », elle devient un appareil de gain unitaire. Lorsque cette entrée sera ensuite sélectionnée, le contrôle de volume du CP-700 est désactivé, toutes les sorties sont considérées comme des signaux fixes niveau Ligne, et l'indication de volume sonore n'apparaît plus sur l'écran principal.

Cette particularité est utile lorsque le CP-700 est utilisé uniquement comme amplificateur de puissance, avec un gain unitaire, le signal provenant d'un maillon-source possédant son propre contrôle de volume (par exemple, le préampli-processeur Surround Classe SSP-300), ou lorsque ses sorties sont envoyées vers un maillon qui possède aussi son propre contrôle de volume (SSP-300). Assurez-vous alors que les contrôles de volume de ces autres maillons sont correctement réglés avant de sélectionner l'entrée SSP, afin d'éviter toute surcharge sonore désagréable ou dangereuse.

• balance entrées (input balance) règle l'équilibre de la balance pour chaque entrée, ce qui permet de compenser uniquement le déséquilibre d'une source donnée. C'est souvent le cas avec les platines tourne-disque, dont les cellules faites main les plus sensibles représentent souvent des déséquilibres entre les canaux.
• équilibrage des entrées (input offset) vous donne la possibilité de compenser les différences de niveau constatées entre les différentes sources. Cela permet d'éliminer les désagréables sautes de niveau sonore eventuelles, lors du passage d'une source à une autre.

Le menu gain Phono (phono gain) n'est actif que si le module optionnel Phono (phono module) est installé ; dans le cas contraire, il reste gris. Lorsqu'il est installé, le CP-700 le reconnaît automatiquement, renomme l'entrée « line 1 » en « phono », et active cette entrée dans le menu principal.

Le réglage du gain Phono est très simple : CHOISSEZ faible gain (low gain) pour la plupart des cellules à aimant mobile (MM), et gain élevé (high gain) pour les cellules à bobines mobiles (MC) à faible niveau de sortie. En cas de doute, n'hésitez pas à contacter votre revendeur agréé Classé pour de plus amples informations sur le type de cellule que vous possédez, et le réglage le plus approprié à celle-ci.

Chaque sortie de signal de commutation Trigger (trigger outputs) de votre CP-700 peut être programmée pour choisir quel est son « niveau logique » de fonctionnement, soit faible (low) (essentiellement 0V), soit élevé (high) (approximativement 12V). La possibilité de changer ce niveau logique permet de modifier l'état « actif » de chaque commutation très simplement en fonction des appareils associés, ce qui permet de résoudre des problèmes spécifiques qui, sans cela, nécessiteraient l'utilisation de boîtiers complémentaires qui compliquent encore l'installation.

Si cela vous semble obscur, ne vous en faites pas. C'est une caractéristique destinée à résoudre aisément des problèmes que vous n'avez peut-être pas, mais que le professionnel qui se chargea de votre installation sera très heureux d'avoir à sa disposition le cas échéant.

Apprentissage infrarouge (IR)

Le CP-700 fournit des codes de commandes infrarouge (IR) bien différenciés pour toutes ses commandes, soit une liste bien plus étendue que ce que nécessitant les télécommandes normales. Cependant, la plupart de ces codes deviennent critiques dès que vous désirez créer une télécommande réellement personnalisée, avec notamment plusieurs macrocommandes capables de : gérer l'intégralité de votre installation. Sans ces codes différenciés, la plupart des macrocommandes que vous désirez créer ne fonctionneraient sûrement pas...

L'écran d'apprentissage IR (IR teach) donne la liste déroulante de tous les codes IR disponibles sur le CP-700. En déroulant cette liste, vous pouvez vous arrêter sur le code désiré, puis, en pressant la touche d'envoi de code IR (send IR code), l'apprendre à une télécommande universelle pour la création d'une commande simple ou dans le cadre d'une macrocommande.

réglement de l'afficheur (display setup)

Pour de plus amples informations sur la création et l'utilisation de tels systèmes de contrôle, nous vous recommandons de vous adresser à votre revendeur agréé Classé.

Cette touche vous amène sur l'écran de réglage de l'afficheur (display setup). Il vous permet de régler la luminosité de l'écran tactile LCD du CP-700, sa durée d'affichage (timeout) et la langue (language) utilisée pour les informations diffusées par l'écran et le système des menus. Il détermine également la couleur de l'affichage des menus à l'écran tactile, et comment les réglages de volume sont réellement affichés dans votre système.

luminosite

Le réglage de luminosité (brightness) du CP-700 prend trois valeurs possibles : faible (low), moyenne (medium) et élevée (high). Choisissez la valeur désirée en fonction de la lumière ambiantede votre salle d'écoute. Une luminosité élevée est préférable dans une pièce très éclairée, tandis qu'une luminosité plus faible conviendra dans des conditions d'éclairage plus diffus et plus tamisé.

extinction (temps d'attente)

Si vous préférez écouter la musique dans un environnement le plus calme et le plus souvent possible, il se peut que vous trouviez l'écran du CP-700 génant, même réglé sur sa luminosité la plus faible. Vous pouvez donc faire varier la durée avant extinction totale du rétroéclairage de l'écran (timeout), après une période d'inactivité par vous.

Dans ce contexte, l'activité fait référence à n'importe quelle utilisation de l'interface utilisateur. Ce qui inclut une pression ou une modification d'une quelconque des fonctions via la face avant, l'écran tactile LCD ou la télécommande.

langue (language)	Par exemple, vous pouzeCHOISIR la valeur la plus faible, le rétroéclairage éantactif tant que vous utilisez une commande de l'appareil, puis s'éteignant justeTrois secondes après cette dernière utilisation, juste les temps de vérifier sa priseen compte. Mais tant que vous continuez à utiliser une commande, pendant celaps de trois secondes, l'écran reste allumé. Il ne s'éteindra qu'après trois seconded'inactivité de votre part sur l'appareil.Si vous préférez que l'écran reste toujours allumé tant que l'appareil n'est pasplace en mode de veille standby,choisissez la position « jamais » (never). La lampe utilisée pour le rétroéclairage a été conçue pour fonctionner dans lesconditions les plus rudes, et vous donnera des années de fonctionnement sanssouci. Mais si vous decidez de laisser en permanence l'appareil allumé, nous给您recommendons toutfois d'utiliser un délambda avant extinction compris entre uneet deux minutes. (Notez que le réglage de la luminosité sur sa valeur la plus bassen'augmente pas la durée de vie théorique de la lampe.)
couleurs	Le menu Langue (language) vous offre plusieurs langues différentes pour lesysteme d'affichage graphique du CP-700. Classé a fourni à ses distributeursinternationaux un logiciel-outil lui permettant de traduire/personnaliser lestraductions des informations et menus, en fonction deshabitudes et de la languede leur pays. Cela fait partie de notre志愿é incessante pour que nos appareilssoient aussi conviviaux et facies à utiliser dans tous les pays autres que notre paysd'origine, le Canada.
volume	La page du menu Couleurs vous donne la possibilité de personnelier la couleurdes menus de l'écran tactile. En plus de la couleur bleue par défaut, vous avezle choix entre argent, rouge ou vert. Si vous choisissez une autre couleur, lamodification a lieu instantanément, avant même que vous quittiez la page de ceréglage.Ily a deux façon d'afficher le volume sur un système multicanal : absolu etrelatif.Le système absolu se rapporte à la notion couramment admire selon laquelle 0ne signifie rien, donc ici pas de son du tout. Dans ce système, 0 signifie donc« son complètement coupé », et des chiffres de plus en plus élevés un niveaounsonore de plus en plus fort. C'est peut-être la solution la plus intuitive, celle quivous permet de déterminer immédiatement en examinant le chiffre affchéé qleniveau sonore lui correspond.Lesysteme relatif,lui, fait réference au niveau d'écoute normalisé dans lessalles de cinéma professionnelles. On le produit dans vos environnementpersonnel, et il correspond à la valeur de « 0 dB ». Que la taillie de la salled'écoute/cinéma soit grande ou petite, ce niveau est always le même, et connu.Des modifications par rapport à ce niveau de ré férence sont alors affichées sousforme de chiffres négatifs (son plus faible), ou de valeurs positives (son plus fort).Les personnes qui ont déjà effectué des enregistements audio connaissent bience principe de ré férence du 0 dB, sur un vumètre.Quoi qu'il en soit, vous pouzeCHOISIR soit l'un, soit l'autre type d'affichage,uniquement en fonction de vos goûts personnels et de votre sensibilitéparticulérique à ce problème.Si vous activez la position « Large » pour le réglage du volume, l'indication dece niveau sur l'écran tactile s'agrandit automatiquement à chaque fois que vousmodifiez le règle de volume.

Le contrôle main balance vous donne une double indication, numérique et graphique, du réglage de balance en cours du CP-700.

Touches fkeys de la télécommande

Certains enregistrements ne seront pas une balance correcte entre leurs canaux gauche et droit. Si un enregistrement vous semble (par exemple) déséquilibré vers la gauche, vous pouvez rétablir une perspective correcte en utilisant ce réglage de balance. Pour déplacer l'image vers la droite, pressez la touche « right >> » une ou plusieurs fois jusqu'à ce que soit rétabli l'équilibre voulu.

La télécommande livrée avec le CP-700 possède quatre touches de fonction (Fkeys) qui vous permettent d'accéder instantanément à des fonctions spécifiques du système non accessibles directement par la télécommande, sans cette possibilité.

Par exemple, si vous utilisez fréquemment la commande de balance, vous pouvez programmer une de ces touches Fkeys comme contrôle de balance. De cette manière, vous n'avez plus à accéder au menu de contrôle, suivi par une pression sur la touche balance (ce qui n'est pas aisé lorsqu'on se trouve à l'autre bout de la pièce).

Le menu remote Fkeys présente quatre touches, une pour chaque touche physique Fkey de votre télécommande. Une pression sur une de ses touches de l'écran LCD vous amène dans un sous-menu avec liste défilante de toutes les fonctions attribuables à cette Fkey.

Choisir la fonction désirée pour une de ces touches est très simple : faites défiler les fonctions parmi la liste proposée (grâce aux flèches haut et bas, à droite), puis « touchez » la fonction spécifique pour qu’elle soit automatiquement attribuée à la fonction Fkey voulue.

Note concernant l'utilisation des touches Fkey

Notez que toutes les télécommandes Classé sont équipées de ces mêmes quatre touches de fonction Fkeys, qui sont toutes liées entre elles. Ainsi, la fonction programmée pour la touche F1 de la télécommande du préamplificateur, par exemple, enverra le même code infrarouge que la touche F1 du lecteur de CD.

Statut de fonctionnement (status)

Veuillez donc prendre soin d’assigner la même fonction à la même touche Fkey de toutes les télécommandes Classed. Cependant, ce qui pourrait être une confusion peut s’avérer utile dans certains cas. Par exemple, pour la touche F1 vous pouvez assigner la fonction « régler l’entrée sur CD pour le préamplificateur et également mettre le lecteur de CD en position lecture « Play ». Ces deux actions se font par une simple pression sur une unique touche.

L'écran statut (status) fournit plusieurs informations sur le fonctionnement courant du CP-700, et permet d'accéder à toutes les informations concernant le programme de gestion utilisé ainsi que sur les capteurs internes du CP-700.

Information version

La touche version info affiche l'écran information sur la version, précisant les différents éléments du programme de gestion (software) utilisé par le CP-700. Si vous avez l'occasion d'appeler notre support technique pour une question non traitée dans ce manuel d'utilisation, il se peut qu'on vous demande cette version de programme de votre appareil utilisée. Le fait de posséder cette information nous permet de vous renseigner et vous aider plus vite et plus précisément.

Capteurs

La touche capteurs (sensors) vous donne des renseignements sur les capteurs internes du CP-700. Vous n'aurez sûrement jamais besoin de cette information, à moins que vous ne contactiez un de nos agents agréés suite à un problème de fonctionnement inhabituel.

CAN-bus

Le système de contrôle en réseau de Classe, ou CAN-Bus (Controller Area Network) vous ouvre de toutes nouvelles possibilités d'interaction entre les amplificateurs, les préamplificateurs et les maillons-sources de la gamme Delta. Lorsque le CP-700 est branché via le CAN-Bus, les différents éléments du système Delta Series sont en communication constante, créant ainsi un véritable réseau « global » qui délivre à chacun des maillons un grand nombre d'informations, et permet des fonctions regroupées sur plusieurs appareils, le tout simplement, grâce à l'écran tactile.

Caractéristiques

Le CAN-Bus permet, simplement à partir d'un des écrans tactiles d'un appareil Delta, de :

• Afficher des informations sur tous les appareils reliés, y compris les amplificateurs de puissance non équipés d'écran tactile.
• Créer un « PlayLink », ou lien de lecture, qui permet à un processeur SSP ou un préamplificateur de sélectionner automatiquement la bonne entrée lorsqu'un des maillons-sources est placé dans son mode de lecture.
• De régler la luminosité générale, celle de tous les écrans des appareils du système.

réglement des appareils

• De configurer tout le système pour que ses appareils s'allument ou se mettent en mode de veille simultanément, par simple pression sur une unique touche, ou bien d'allumer ou démettre en veille individuellement chaque maillon.
• De couper le son sur n'importe quel appareil relié.

1 Appareils classés delta series

Deux ou plus appareils Classé Delta Series sont nécessaires, dont un au moins équipé d'un écran tactile.

2 Cables réseau catégorie 5

Ce sont des câbles réseau ordinaires, utilisés habituellement pour les liaisons Internet des ordinateurs. Ils doivent être de type « branchement direct » et non « croisé », et le total nécessaire est égal à celui des appareils à relier entre eux, moins un.

3 Bouchon de terminaison can-bus

Un unique bouchon de terminaison CAN-Bus peut être nécessaire. Il sera branché sur la prise repérée CAN-Bus OUT du dernier composant de la chaîne CAN-Bus. Un de ces bouchons est fourni avec votre CP-700. Ils sont également disponibles auprès de votre revendeur agréé Classé, ou du Centre de Service Classé le plus proche de chez vous (voir http://www.classaudio.com/support/service.htm).

4 Boîtier d'interface can-bus ssp-300 & 600

Les systèmes utilisant un processeur SSP-600 ou SSP-300 ont également besoin d'un boîtier d'interface spécial. Il est fourni avec les appareils correspondants, ou est également disponible auprès de votre revendeur agréé Classe, ou du Centre de Service Classe le plus proche de chez vous (voir http://www.classeaudio.com/support/service.htm).

Le diagramme ci-dessous illustre la manière dont doivent être reliés entre eux les appareils d'une chaîne CAN-Bus.

N'importe quelle association de modèles, dans n'importe quel ordre, mais sans SSP-300 ou SSP-600.

N'importe quelle association de modèles, dans n'importe quel ordre, mais avec SSP-300 ou SSP-600.

NOTE : la chaîne ainsi formée peut nécessiter la présence d'un bouchon de terminaison CAN-Bus sur la prise de sortie CAN-Bus du dernier appareil.

utilisation du CAN-Bus

Les fonctions CAN-Bus sont contrôlées à partir de l'écran tactile de n'importe quel maillon Delta Series. Il n'y a pas d'appareil « maître », ce qui fait que l'écran tactile de n'importe quel maillon relié à la chaîne CAN-Bus peut être utilisé pour ces commandes. Il sera cependant certainement plus simple, au moins au début, de n'utiliser qu'un seul écran.

Les fonctions CAN-Bus sont accessibles en pressant la touche menu de la façon de l'appareil ou de sa télécommande, puis la touche état (status), suivie enfin d'une pression sur la touche plus (more).

L'écran tactile doit alors afficher les unités du CAN-Bus, c'est-à-dire tous les appareils reliés selon ce principe, avec leur méthode et leur numéro de série.

Le fait de mettre en surbrillance la ligne correspondant à un de ces appareils le désigne comme l'appareil cible. Les diodes de cet appareil se mettent alors à clignoter (sauf s'il s'agit de l'appareil dont vous utilisez l'écran pour ces réglages).

Une fois que vous avez besoin de l'appareil cible, pressez la touche select. Les diodes de cet appareil cessent de clignoter, et l'écran affiche toutes les caractéristiques CAN-Bus accessibles pour cet appareil. Certaines de ces caractéristiques sont communes à tous les appareils, d'autres ne s'appliquent qu'à certains d'entre eux.

Fonctions accessibles par le can-bus

Les fonctions suivantes sont accessibles et réglables quel que soit l'appareil.

Configuration

Le choix de configuration affiche l'écran de configuration CAN-Bus, partir duquel vous accédez au nom, à la luminosité générale et à la mise en veille générale de l'installation.

Fonctionnement

Le besoin de fonctionnement (opéra) permet de placer en ou hors de son mode de voir l'appareil, ou d'en couper le son. Cette fonction est volontairement désactivée pour l'appareil dont vous utilisez l'écran tactile pour l'accès aux fonctions CAN-Bus.

État d'alimentation

L'écran état alimentation (AC status) affiche les informations en provenance des capteurs électriques de l'appareil. Il y a deux écrans disponibles, le second en pressant la touche plus (more).

État général (status)

L'écran état (status) représente le moyen le plus direct d'accéder aux informations essentielles concernant l'appareil cible. C'est-à-dire son module, la version de son logiciel de fonctionnement (software), son état actuel de fonctionnement et son numéro de série.

Vous permet de régler le nom de cet appareil, tel qu’il apparaîtra ensuite dans la liste des appareils CAN-Bus. Ce nom apparaîtra lors du prochain affichage, avec la référence du modèle et le numéro de série, afin de vous faciliter le repérage de tous les appareils dans une installation particulièrement sophistiquée.

Luminosité générale

En plaçant tous vos appareils sur luminosité générale (global brightness), vous pouvez régler la luminosité de tous les écrans et diodes LED de tous les appareils uniquement en modifiant un seul réglage de luminosité, sur un seul écran. Tous les logiciels liés au CAN-Bus mettront immédiatement à jour la luminosité générale. Si vous souhaitez cependant que la luminosité d'un seul appareil ne suive pas ce réglage général, il vous suffit de désélectionner Luminosité Générale pour cet appareil.

Mise en veille générale

En plaçant tous vos appareils sur mise en veille générale (global standby), vous pouvez mettre en ou hors mode de veille Standby tous les appareils uniquement en pressant une seule touche standby un seul appareil, ou sa télécommande. Tous les logiciels liés au CAN-Bus mettront immédiatement à jour la mise en veille générale. Si vous souhaitez cependant que la mise en veille d'un seul appareil ne suive pas ce réglage général, il vous suffit de désélectionner Mise en veille Générale pour cet appareil.

Caractéristiques can-bus spécifiques

fonction PlayLink

Les fonctions suivantes sont accessibles et régissent uniquement sur certains types d'appareils.

Cette fonction ne concerne exclusivement que les lecteurs de disque de la gamme Delta, et ne concerne qu'un préamplificateur ou processeur Surround relié au lecteur de disque en question via les prises CAN-Bus.

Lorsque la fonction PlayLink est activée, une pression sur la touche lecture (play) du lecteur de disque entraîne automatiquement sa sélection en tant que source sur le préamplificateur/processeur, via l'entrée spécifique. Cela signifie que vous pouvez lire un CD ou un DVD en pressant une seule et unique touche.

La première étape pour utiliser la fonction PlayLink consiste à choisir l'ENTREE que vous souhaitez sélectionner lorsque la touche lecture est pressée sur le lecteur de disque. Pressez l'icone PlayLink, puis choisissez l'ENTREE voulue dans la liste qui s'affiche.

Une fois que vous avez sélectionné l'entrée, pressez la touche retard (back) puis désélectionnez configuration. La fonction PlayLink est alors activée et apparait sous forme d'icône dans le menu de configuration CAN-Bus.

PlayLink est automatiquement activée après une mise à jour du logiciel, et l'icône PlayLink apparaît seulement dans l'écran de configuration CAN-Bus d'un lecteur de disque.

La fonction PlayLink ne peut choisir qu'une seule entrée par lecteur de disque. Elle n'est donc pas conçue pour les utilisateurs lisant souvent un CD ou un DVD sur le même lecteur de disque, mais à partir de différentes entrées. Lorsque la fonction PlayLink est activée, le lecteur de disque choisit toujours par défaut la même entrée à chaque pression sur la touche lecture, que l'on lise un CD ou un DVD.

info amp(li)

Disponible uniquement pour les amplificateurs, cet écran affiche les données fournies par les capteurs de température placés sur ses radiateurs de refroidissement et son module d'alimentation.

NOTE : Cette fonction n'est accessible que si l'amplificateur cible est effectivement allumé.

journal d'événements (log)

Réseau amplificateurs, cette fonction est le journal des événements survenus sur le circuit de protection, et elle n'est accessible que lorsque l'amplificateur cible est en position de veille standby. Le circuit de protection coupe automatiquement l'amplificateur ou le canalnt une température trop élevée, ou si un défaut de l'étage de sortie cause un risque de dommage pour les enceintes acoustiques. Ce journal fournit les détails des circonstances ayant entraîné la mise en protection du circuit, et permet au revendeur ou au service classé compétent d'obtenir de très utiles renseignements si une intervention de leur part s'avère nécessaire.

Ce journal rapporte les événements suivants, dont voici l'interprétation générale :

+ve slow blo trip & -ve slow blo trip - Le courant nominal a dépassé les limites de sécurité. +ve fast blo trip & -ve fast blo trip - Le courant de crête a dépassé les limites de sécurité. - over temperature trip - La température excède les limites de sécurité normales. - DC protection trip - Le niveau de sortie continue à dépasser les limites de sécurité. - Communication failure - Perte de communication avec les capteurs de surveillance de l'amplificateur. - AC line trip - L'alimentation secteur dépasse les limites pour un fonctionnement correct de l'amplificateur.

Ces événements sont rares et ne surviennent généralement que pour des raisons externes aux amplificateurs eux-mêmes. Ils doivent donc être interprétés positivement. Un amplificateur est conçu pour ce qu'il doit faire.

Problèmes de fonctionnement

En règle générale, en cas de problème, contactez immédiatement votre revendeur/agréé Classé. Mais, avant de contacter celui-ci, vérifiez que votre problème ne soit pas répertorié ci-dessous. Si aucune des solutions décrites ici ne résout le problème, alors contactez votre revendeur/agréé Classé.

1. Tout semble correct, mais aucun son ne sort.

• Réglez le volume à un niveau plus modeste (audible, mais non excessif).
• Vérifiez que la source sélectionnée pour écoute est bien branchée et pas en mode veille standby.
• Vérifiez qu'une entrée correcte a bien été choisie pour la source écoutée.
• Vérifiez que le préamplificateur n'est pas en mode Mute. L'activation de ce mode est matérielisée par la présence d'un haut-parleur barre sur l'écran. Pressez Mute pour désactiver ce mode.
• Vérifiez que l'amplificateur de puissance est bien sous tension, et pas dans son mode de veille Standby.
• Vérifiez que la touche Tape n'est pas enclenchée. Si c'est le cas, mais que le magnétophone n'est pas allumé, vous n'entendrez rien. Pressez la touche Tape pour désengager ce mode, à moins que vous ne souhaitiez réaliser et écouter un enregistrement.
• Si le problème persiste, mais pour une entrée particulière, vérifie les câbles de liaison entre cette source et le préamplificateur.
• Si le problème persiste sur toutes les entrées, vérifie les câbles de liaison entre le préamplificateur et l'amplificateur de puissance. Vérifie aussi les câbles des enceintes acoustiques.

Important!

Éteignez impérativement l'amplificateur de puissance avant de vérifier quelque connexion que ce soit, notamment entre le préamplificateur et l'amplificateur de puissance, ou entre l'amplificateur de puissance et les enceintes acoustiques.

2. Il n'y a pas de son et la diode de mise en veille standby LED n'est pas allumée.

• Vérifiez que le préamplificateur est bien branché dans sa prise secteur murale, puis allumé (interrupteur à l'arrière), ou qu'il y a bien du courant dans la prise murale. L'appareil se protégera automatiquement en cas de tension secteur inadaptée. Assurez-vous que l'amplificateur de puissance est éteint (s'il est déjà relié au préamplificateur) avant de brancher le préamplificateur sur le secteur et de l'allumer.
• Si votre préamplificateur est correctement branché, essayez la procédure suivante : placez-le en mode de veille standby, coupez l'interrupteur général en face arrière, puis débranchez sa prise secteur pendant au moins trente secondes avant de tenter de le rebrancher. (Parfois, une perte de tension passagère peut nécessiter cette procédure de redémarrage.)

Important!

Assurez-vous que l'amplificateur de puissance est bien éteint AVANT de procéder à ce redémarrage.

• Si aucune de ces solutions ne fonctionne, contactez votre revendeur agréé Classé pour assistance. N'essayez jamais par vous-même d'intervenir à l'intérieur de l'appareil. Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur.

3. Seule une enceinte acoustique semble fonctionner.

• Vérifiez le réglage de balance du CP-700 en pressant la touche Menu, suivie de la touche Balance (ou pressez simplement Bal sur la télécommande).
• Le problème est-il présent sur toutes les entrées ? Si oui, vérifie les câbles entre le préamplificateur et l'amplificateur de puissance. Vérifiez aussi les câbles des enceintes acoustiques.

Important!

Assurez-vous d'éteindre l'amplificateur de puissance avant de vérifier quelque connexion que ce soit, notamment entre le préamplificateur et l'amplificateur de puissance, ou entre ce dernier et les enceintes acoustiques.

• Si le problème persiste sur une entrée spécifique, vérifie le contrôle de balance concernant cette entrée particulière:

Menu • system setup • input • nom de l'entrée • balance

ou nom de l'entrée concerne l'entrée en question.

• Si le réglage de balance est correct, vérifie les câbles de liaison entre la source correspondante et le CP-700.

4. La télécommande IR semble ne pas fonctionner.

Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande IR et le capteur IR (place en façade à droite de la touche Mute). - Si les piles sont usées, remplacez-les par des nouvelles.

5. Il y a un bruit parasite dans les enceintes acoustiques.

• Si vous utilisez des liaisons asymétriques, vérifiez qu'elles ne logent pas les câbles d'alimentation secteur.
• Si vous utilisez des liaisons asymétriques, vérifiez qu'elles ne soient pas trop longues. De longs câbles asymétriques ont tendance à recueillir des parasites, même s'ils sont soigneusement blindés.
• Si une des sources branchées sur le préamplificateur est reliée à un câble d'antenne TV, tentez de débrancher celui-ci. Si le bruit parasite disparaît, vous nevez utiliser un boîtier d'isolement entre ce câble et la source qu'il alimente. Contactez votre revendeur/agréé Classé pour de plus amples informations sur ces boîtiers peu onéreux.
• Si vous utilisez le module Phono optionnel dans votre préamplificateur, vérifiez que le câble de masse du bras de lecture est bien relié et fermement fixé sur la prise de masse correspondante à l'arrière du préamplificateur.
• é trop près des autres maillons. Laissez un espace d'au moins 30 centimètres entre ces appareils. Plus l'espace sera grand, meilleurs seront les résultats (mais ne tendez pas complètement le câble du bras de lecture).
• Vérifiez que le bras de lecture ne soit pas trop pres d'un cable d'alimentation secteur. Assurez-vous de la charge correcte (impédance) de la cellule phonocaptrice. Contactez votre revendeur agréé Classé en cas de doute.

6. Il y a un bruit mécanique en provenance de l'appareil.

• Ce symptôme sous-entend que vous avez un problème de parasite directement sur la ligne d'alimentation secteur. Essayez d'utiliser une autre ligne secteur dans votre habitation (pas seulement une autre prise murale ; une autre ligne d'alimentation).
• Vérifiez que vous n'avez pas de lampe halogène ou des atténuateurs d'éclairage branchés sur la même ligne d'alimentation que votre préamplificateur, susceptibles de générer du bruit parasite dans les transformateurs d'alimentation de vos appareils.

7. Il y a une différence de niveau sensible entre le volume sonore de deux entrées, même sans retoucher au contrôle de volume.

• Vous devez régler les niveaux d'entrée via l'équilibrage des entrées (input offset) pour compenser les différences des niveaux de sortie de toutes vos sources. Ce réglage peut aussi être mal réglé. Dans tous les cas, ce problème se règle en allant dans le menu :

Menu • system setup • input • nom de l'entrée • offset

ou le nom de l'entrée concerne l'entrée en question.

• Si le niveau d'entrée qui semble incorrect est celui de l'entrée Phono, vérifiez que vous utilisez le réglage de gain Phono réellement adapté à votre cellule phonocaptrice. Contactez votre revendeur/agréé Classé en cas de doute.

Entretien
entretien du coffret	Pour oter la poussière du coffret de votre préamplificateur, utilisez un plumeau ou un chiffon très doux et non peluchex. Pour-retirer la saleté incrustée ou des traces de doigts, nous recommendons de l'alcool isopropyle et un chiffon doux. Imbibez tout d'abord très légèrement le chiffon d'alcool, puis frottez doucément la surface du préamplificateur. N'utilise jamais de trop grandes quantités d'alcool, susceptible d'entrer à l'intérieur de l'appareil.
Attention !	Ne jamais appliquer directement de liquide sur la surface de l'appareil. Vous pourriez endommager irrémédiablement l'électronique interne.
entretien de l'écran tactile LCD	Pour nettoyer l'écran tactile LCD, utilisez un tissu microfibres pour les lunettes, ou un chiffon très doux et non peluchex, imbibé d'une solution spécifique pour nettoyage des lunettes à verres en plastique ou des écrans LCD informatiques.
Important !	Ne jamais pulvériser la solution liquide directement sur l'écran - toujours imbibier uniquement le tissu ou le chiffon.
installation des piles de la télécommande	Le compartment des piles se trouve à la base de la télécommande. Retirez les deux vis maintenant la base en place, enPNANT soin de ne pas les perdre. Insérez deux piles de type AA (fournies) en respectant la polarité gravée sur la surface interne du logement de la télécommande.

Spécifications

Toutes les spécifications sont garanties rigoureusement précises au moment de l'impression de ce manuel. Classé Audio se réserve le droit d'apporter des améliorations sans préavis.

Réponse en fréquence 20Hz - 200kHz ± 0,1 dB

Distorsion (DHT + bruit) 0,0012 %

Tension d'entrée maximum (asymétrique) 5 Vrms

Tension d'entrée maximale (symétrique) 10 Vrms

Tension de sortie maximum (asymétrique) 10 Vrms

Tension de sortie maximum (symétrique) 20 Vrms

Gain (gamme) -86 dB à + 14 dB

Impédance d'entrée (asymétrique) 100 kΩ

Impédance d'entrée (symétrique) 200 kΩ

Impédance de sortie 100Ω

Rapport signal-bruit (non pondéré) 20Hz à 500 kHz 100 dB

■ Séparation des canaux 130 dB à 1 kHz

■ Diaphonie (toutes entrées sur toutes sorties) supérieure à -120 dB @ 1 kHz

Consommation maximum 42 W

Consommation moyenne 29 W

Tension d'alimentation suivant pays de destination

Voir étiquette en face arrêté

ne peut être modifiée par l'utilisateur ou le revendeur

Dimensions hors tout (préamplificateur) Largeur: 445 mm

Hauteur:121mm

Profondeur:419mm

Largeur:127mm

Hauteur: 140 mm

Profondeur:305mm

■ Poids net (préamplificateur) 10,5 kg

■ Poids net (alimentation) 4,6 kg

■ Poids emballé 20,5 kg

Pour de plus amples informations, contactez votre revendeur agréé ou :

Classé audio

5070 François Cusson

Lachine, Québec

Canada H8T 1B3

Amérique du Nord : 1 800 370 3740

email : [e-mail]
