Type de produit	Casque audio dynamique fermé
Caractéristiques techniques principales	Transducteurs de 40 mm, réponse en fréquence de 20 Hz à 20 kHz, impédance de 80 ohms
Alimentation électrique	Pas d'alimentation externe requise, fonctionne avec des appareils audio standards
Dimensions approximatives	Non spécifiées
Poids	Environ 300 g
Compatibilités	Compatible avec la plupart des appareils audio, y compris les enregistreurs et les interfaces audio
Type de connexion	Connecteur jack 3,5 mm avec adaptateur 6,35 mm
Fonctions principales	Isolation phonique, confort d'écoute prolongé, idéal pour les applications de broadcast et de studio
Entretien et nettoyage	Nettoyer les coussinets avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pièces de rechange disponibles pour les coussinets et le câble
Sécurité	Utiliser à un volume modéré pour éviter les dommages auditifs
Informations générales	Conçu pour un usage professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - DT 290 BEYERDYNAMIC

Comment puis-je nettoyer mes écouteurs BEYERDYNAMIC DT 290 ?

Pour nettoyer vos écouteurs, utilisez un chiffon doux et sec pour essuyer les surfaces. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager les matériaux.

Les écouteurs BEYERDYNAMIC DT 290 fonctionnent-ils avec tous les appareils ?

Oui, les écouteurs DT 290 sont compatibles avec la plupart des appareils audio dotés d'une prise jack standard de 3,5 mm. Assurez-vous d'utiliser un adaptateur si nécessaire.

Que faire si le son est trop faible sur mes BEYERDYNAMIC DT 290 ?

Vérifiez le volume de votre appareil source et assurez-vous qu'il est réglé à un niveau approprié. Testez également vos écouteurs avec un autre appareil pour éliminer un éventuel problème de source.

Comment puis-je remplacer le câble de mes BEYERDYNAMIC DT 290 ?

Pour remplacer le câble, débranchez le câble actuel de l'écouteur et branchez le nouveau câble dans le même port. Assurez-vous que le câble est correctement fixé pour éviter les déconnexions.

Les écouteurs BEYERDYNAMIC DT 290 sont-ils adaptés pour une utilisation prolongée ?

Oui, les DT 290 sont conçus pour un confort prolongé avec des coussinets rembourrés et un arceau ajustable, ce qui les rend idéaux pour une utilisation prolongée.

Comment puis-je améliorer l'isolation phonique de mes BEYERDYNAMIC DT 290 ?

Assurez-vous que les coussinets sont bien ajustés autour de vos oreilles. Si vous avez des problèmes d'ajustement, envisagez d'acheter des coussinets supplémentaires adaptés pour une meilleure isolation.

Que faire si mes BEYERDYNAMIC DT 290 ne fonctionnent pas ?

Vérifiez que le câble est correctement branché et inspectez-le pour détecter d'éventuels dommages. Testez également vos écouteurs sur un autre appareil pour déterminer si le problème vient de l'écouteur ou de la source audio.

Les BEYERDYNAMIC DT 290 peuvent-ils être utilisés pour le montage audio ?

Oui, les DT 290 sont souvent utilisés dans des environnements de studio pour le montage audio en raison de leur réponse en fréquence précise et de leur confort.

MODE D'EMPLOI DT 290 BEYERDYNAMIC

Notice d'utilisation

DT 250/252

Studio-kopfhörer

Utilisation. Page 29

Entretien... Page 30

Sécurité. Page 31

Modèles Page 31

Pièces de rechange Page 32

Accessoires en option Page 32

Spécifications techniques. Page 33

Nous vous félicitons pour l'achat de ce casque / microcasque professionnel. Pour exploiter au mieux ses possibilités, nous vous conseillons de lire attentivement cette note explicative.

DT 250 / DT 252

Le casque de studio fermé DT 250 / DT 252 se caractérise par l'isolation parfaite contre les bruits ambiants. Il est alors l'outil idéal pour le studio d'enregistrement ou toute application de radiodiffusion et télévision. Grâce aux oreillettes / bandeau serre-tête couplés et replacables, ce casque vous offre un grand confort d'écoute même pour de longues heures de travail. Le système puissant d'aimants néodymes assure la haute précision et l'image sonore équilibrée du DT 250 / DT 252. L'impédance standard est de 80. Un système particulièrement sophistiqué d'une impédance de 250 est livrable qui vous offre une fidélité audio extrêmement précise. Les câbles connecteurs des écouteurs sont protégés par l'arceau serre-tête, le câble principal est enchaînable à connexion unilatérale.

DT 280 / DT 290

Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se prête à l'utilisation lors des reportages de radio/télévision. Le DT 280/DT 290 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par câble audio.

DT 291 / DT 297

Similaire au DT 250, mais avec un microphone éléctret condensateur de directivité omnidirectionnelle (DT 291) ou cardioïde (DT 297).

Le micro-casque DT 291 PV / DT 297 PV est muni d'un préamplificateur intégré pour l'alimentation fantôme.

Le DT 297 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par câble audio.

Branchements

Le casque de studio DT 250 / DT 252 est livré avec un câble répondant à une utilisation spécifique. Les micro-casques DT 280 / DT 290 / DT 291 / DT 287 / DT 297 sont livrés sans câble. La liste des câbles disponibles figure ci-après dans la rubrique «Accessoires en option».

Les câbles avec extrémités libres peuvent être directement soudués sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montées.

Ne branchez le casque de studio ou le micro-casque que sur des appareils professionnels disposant d'une impédance et d'une tolérance de charge correspondant au modèle dont vous disposez.

Le micro-casque DT 280 / DT 290 / DT 290 V.11 est muni d'un microphone symétrique qui peut aussi être branché sur une entrée de microphone asymétrique.

Les micro-casques DT 291 PV et DT 297 PV sont conçus pour des entrées de microphone symétriques avec alimentation fantôme. La sensibilité du microphone est de 13mV ou de 250mV pour une prise de son à 5cm.

Veuillez utiliser le micro-casque DT 280/DT 290 V.11 ou DT 287/DT 297 V.11 avec préamplificateur intégré pour la connexion aux caméra vidéo avec entrée de microphone conçue pour l'alimentation par câble audio. La sensibilité du microphone est réglable entre 52mV et 1,3V pour une prise de son à 5cm (volume de parole normal). La tension d'alimentation du préamplificateur peut varier de 6 à 27V. Il en résulte une consommation:

		DT 290 V.11	DT 297 V.11
6 V	Rvor 330 Ω	8 mA	6 mA
12 V	Rvor 330 Ω	23 mA	20 mA
20 V	Rvor 330 Ω	43 mA	40 mA
27 V	Rvor 330 Ω	61 mA	57 mA

Utilisation

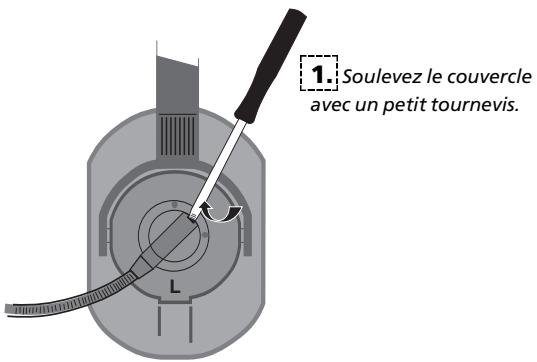

Ajustez l'arceau serre-tête à la taille de votre crâne. Le microphone des micro-casques est d'origine monté côté gauche. Son câble connecteur est protégé par l'arceau serre-tête. En cas de nécessité vous pouvez modifier ce montage pour avoir le micro côté droit.

1. Libérez les visses et enlevez le support du flexible.

1. Retournez le bras support, resserrez la vis et encliquez le couvercle.

Seulement la version v.11 du DT 287/297:

Réglage du préamplificateur intégré.

Lorsque vous utilisez votre casque en stéréo, il faut également intervertir les fils gauche/droite dans la fiche du casque (brun/orange [gauche] contre rouge/bleu [droite], voir «diagrammes de câblages»). Pour réduire au maximum le risque d'effets «POP», il faut placer le microphone à environ 2-3 cm de l'angle de la bouche.

Entretien

Pour des raisons d'hygiène, il est important de nettoyer le casque régulièrement avec un chiffon humide. N'utilisez que des produits de nettoyage doux (p. ex. produit pour vaisselle) mais en aucun cas des produits détergeants. Veillez à ce que l'eau ne s'infiltrre pas dans les systèmes d'écoute. Les mousses de protection «POP» des micros se lavent simplement à l'eau tiède. Évitez de les replacer sur le microphone avant qu'elles ne soient totalement sèches. Les oreillettes et les mousses «POP» étant soumises à une usure naturelle provoquée par la transpiration, la séborrhée et la salive, il est indispensable de les changer régulièrement. Les oreillettes se changent comme suit:

1. Enlevez l'oreillette de l'écouteur en la libérant au niveau de l'anneau plastique.
2. Placez la nouvelle oreillette en veillant à placer les ergots face aux perforations.
3. Pressez sur l'oreillette jusqu'à ce que vous entendiez l'encliquetage mécanique.

La construction modulaire de cette série de casques et microcasques permet un service après-vente simple et rapide. Vous trouverez les références des pièces détachées sur la vue éclatée et la liste figurant sur son verso.

Sécurité

Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum. N'ajustez le volume d'écoute qu'après avoir revêtu le casque.

L'écoute au casque se fait généralement à un niveau plus élevé qu'avec des haut-parleurs. Sachez qu'une écoute prolongée à niveau élevé peut entraîner des lésions auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit.

Modèles

DT 250 Casque de studio, 250 Ω, noir, avec câble torsadé WK 250.07, enchâssiable (Jack stéreo 3,5 mm / adaptateur 6,35 mm) Art. N° 442.844

DT 250 Casque de studio, 250 Ω, noir, avec cable torsadé WK 250.07, enchachié (Jack stéreo 3,5 mm / adaptateur 6,35 mm) Art. N° 443.530

DT 252 Casque de studio (version avec un seul écouteur), 80 Ω, noir, avec câble torsadé WK 250.07, enchâssiable (Jack stéréo 3,5 mm / adaptateur 6,35 mm)....... Art. N° 445.177

DT 280 Micro-casque avec un seul écouteur, 200/80 Ω Art. N° 441.309

DT 280 Micro-casque avec un seul écouteur, 200/250 Ω Art. N° 447.269

DT 280 V.11 Micro-casque avec un seul écouteur, 200/80 Ω, avec préamplificateur intégré. Art. N° 442.860

DT 290 Micro-casque, 200/80 Ω. Art. N° 441.317

DT 290 Micro-casque, 200/250 Ω. Art. N° 447.277

DT 290 V.11 Micro-casque, 200/80 Ω, avec préamplificateur intégré. Art. N° 441.384

DT 291 PV Micro-casque, 80 Ω, microphone condensateur (omnidirectionnel), avec préamplificateur intégré pour alimentation fantôme Art. N° 447.129 DT 291 PV idem, mais 250 Ω Art. N° 447.137 DT 287 PV Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioïde)....... Art. N° 479.349 DT 287 V.11 Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioïde).... Art. N° 479.357 DT 297 PV Micro-casque, 80 Ω, microphone à condensateur (cardioïde), pour alimentation fantôme 12 - 48 V Art. N° 479.365 DT 297 PV idem, toutefois 250 Ω. Art. N° 479.454 DT 297 V.11 Micro-casque, 80 Ω, avec préamplificateur intégré.... Art. N° 479.462

Pièces de rechange

BN 59-59/A Bandeau serre-tête Art. N° 503.886 EDT 250 V Oreillettes par pair, velours... Art. N° 942.704 EDT 250 S Oreillettes par pair, plastique doux... Art. N° 943.549 WS 97 AZ Bonnette anti-vent, anthracite. Art. N° 465.313

Accessoires en option

WK 250.07 Câble torsadé pour DT 25 avec Jack stéréo 3,5 mm et adaptateur 6,35 mm Art. N° 442.070 K 190.00 Câble de connexion pour DT 28 /DT29, 1,5 m, extrémités libres....... Art. N° 431.575 K 190.00 Câble de connexion pour DT 28 /DT29, 3 m, extrémités libres Art. N° 441.937 K 190.28 Câble de connexion pour DT 28 /DT29, 1,5 m, avec prise XLR à 4 broches Art. N° 445.304 K 190.39 Câble de connexion pour version V.11 de DT, avec fiche XLR à 5 broches pour des camères (Sony, Philips, Ikegami), 1,5 m... Art. N° 475.181 K 190.40 Câble de connexion pour DT 28 /DT29, 1,5 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm Art. N° 445.894 K 190.40 Câble de connexion pour DT 28 /DT29, 3,0 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm Art. N° 446.750

K 190.41 Câble de connexion pour DT 28 /DT29, 1,5 m, avec fiche XLR à 3 broches... Art. N° 445.312

K 190.48 Câble de connexion pour DT 280/DT 290, avec 2 fiches jack stéréo 3,5 mm pour des cartes sonores (Attention: pas de l'alimentation fantôme) Art. N° 479.470

WK 190.00 Câble torsadé pour DT 28 /DT29, 3 m, extrémités libres Art. N° 448.176

Bande passante : 10 à 30.000 Hz (Optimisé pour l'intelligibilité parfaite chez les micro-casques)

Impédance nominale 80Ω/250Ω

Pression sonore nominale à 1 kHz. 100 dB SPL à 1 mW = 0,28 V à 80 Ω 100 dB SPL à 1 mW = 0,5 V à 250 Ω

Charge nominale efficace. 100 mW = 120 dB = 2,8 V à 80 Ω 100 mW = 120 dB = 5 V à 250 Ω

Atténuation du bruit ambiant. env. 16 dBA Pression du serre-tête.. 4,5 N Poids sans câble DT 250/DT 290/DT 294/ DT 297 240 g DT 252/DT 280/DT 287 170 g

Diagramme de câblage DT 250

Sondefaussehrung 250 Ohm System lieferber Special model 250 ohm system available

Microphone

Type de transducteur..... dynamique

Bande passante. 40 - 12.000 Hz

Directif. hypercardioïde

Suppression de bruit. 30 dB

Voltage de sortie à 5 cm.... env. 3 mV

Impédance de sortie

nominate env. 200

Poids : env. 45 g

Courbe de fréquence

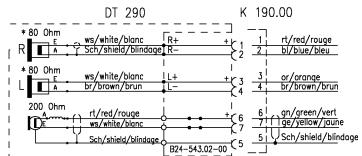

Diagramme de câblage

Sonderausfuhrung 250 Ohm System lieferbar Special model 250 ohm system available

Directivité

Microphone

Type de transducteur..... dynamique

Bande passante. 40 - 12.000 Hz

Directif. hypercardioïde

Voltage de sortie à 5 cm

Is = 16 mA, Us = 10 V,

Rv = 330, env. 1,5 V

Voltage de sortie à 5 cm

Is = 16mA, Us = 10V,

R_v = 330, R_LS = 200, env. 750mV

Impédance de sortie

nominale env. 200

Consommation min. 8 mA

Consommation max. 56 mA

Poids : env. 45 g

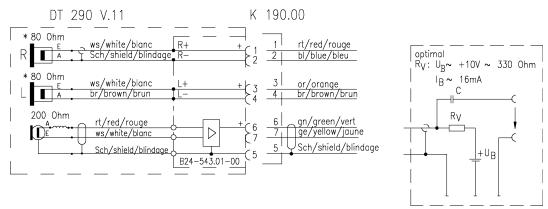

Courbe de fréquence Diagramme de câblage

Directivité

DT 291 PV microphone

Type de transducteur : condensateur / électret

Bande passante : 20 à 18.000 Hz

Directivité omnidirectionnelle

Voltage de sortie à 5 cm..... env. 13 mV

Impédance de sortie

nominale 200

Impédance de charge

pondérée. ≥ 1000

Suppression de bruit 127 dB

Consommation env. 3,5 mA

Alimentation fantôme 12 - 48 V

Poids. 20 g

Courbe de fréquence

Diagramme de câblage

Directivité

DT 287 PV / DT 297 PV microphone

Type de transducteur : condensateur / électret

Bande passante : 40 à 20.000 Hz

Directivité... cardioïde

Voltage de sortie à 5 cm..... 5,5 mV

Impédance de sortie

nominale 300

Impédance de charge

pondérée. ≥ 1000

Suppression de bruit 132 dB

Rapport signal/bruit 62 dB

Consommation env. 3,5 mA

Alimentation fantôme 12 - 48 V

Poids : env. 30 g

Courbe de fréquence

Diagramme de câblage Sonderausführung 250 Ohm System lieferbar Special model 250 ohm system available

Directivité

Microphone

Type de transducteur condensateur / électret

Bande passante : 20 à 20.000 Hz

Directivité... cardioide

Voltage de sortie à 5 cm.... env. 52 mV - 1,3 V régulable

Impédance de sortie

nominale 300

Consommation 6-56 mA

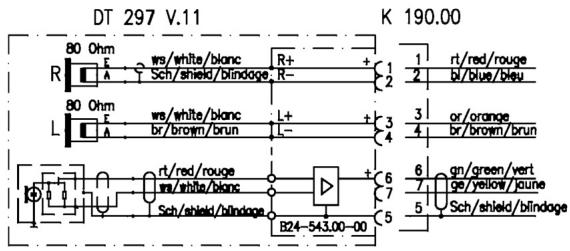

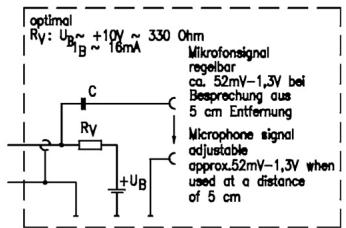

Diagramme de câblage
