DT 250 - Casque audio BEYERDYNAMIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque audio de studio fermé
Marque	Beyerdynamic
Modèle	DT 250
Impédance	80 Ω (standard) ou 250 Ω (option)
Réponse en fréquence	10 Hz – 30 000 Hz
Niveau de pression acoustique	100 dB SPL à 1 mW
Poids (sans câble)	240 g
Type de transducteur	Dynamique
Aimant	Néodyme
Atténuation du bruit ambiant	env. 16 dBA
Pression du serre-tête	4,5 N
Câble livré	Câble torsadé WK 250.07, Jack stéréo 3,5 mm + adaptateur 6,35 mm
Oreillettes	Velours ou plastique doux, remplaçables
Arceau serre-tête	Réglable et remplaçable
Entretien	Nettoyage avec un chiffon humide et produit doux
Sécurité	Écouter à volume modéré pour éviter les lésions auditives
Pièces détachées disponibles	Oreillettes (EDT 250 V/S), bonnette anti-vent (WS 97 AZ), bandeau serre-tête (BN 59-59/A)
Accessoires en option	Câbles de connexion pour micro-casques, adaptateurs
Utilisation recommandée	Studio, enregistrement, radiodiffusion et télévision

FOIRE AUX QUESTIONS - DT 250 BEYERDYNAMIC

Comment brancher le casque DT 250 ?

Le casque est livré avec un câble torsadé muni d'un jack stéréo 3,5 mm et d'un adaptateur 6,35 mm. Branchez-le sur une sortie casque standard. Assurez-vous que le volume est réglé au minimum avant de l'enfiler.

Quelle est la différence entre les versions 80 Ω et 250 Ω ?

La version 80 Ω est plus courante et compatible avec la plupart des appareils grand public. La version 250 Ω offre une impédance plus élevée, adaptée aux équipements professionnels avec une sortie plus puissante, pour une précision sonore encore meilleure.

Comment remplacer les oreillettes du DT 250 ?

Enlevez l'oreillette usagée en la libérant au niveau de l'anneau plastique. Placez la nouvelle oreillette en alignant les ergots avec les perforations, puis pressez jusqu'à enclenchement mécanique.

Comment nettoyer le casque et ses accessoires ?

Nettoyez le casque avec un chiffon humide et un produit doux (ex. liquide vaisselle). Évitez les détergents agressifs et l'infiltration d'eau dans les écouteurs. Les mousses 'POP' se lavent à l'eau tiède et doivent être sèches avant remontage.

Puis-je utiliser le DT 250 avec un smartphone ou un ordinateur ?

Oui, la version 80 Ω est adaptée aux smartphones, tablettes et ordinateurs. La version 250 Ω peut nécessiter un amplificateur casque pour un volume suffisant.

Le casque est-il confortable pour de longues sessions ?

Oui, grâce aux oreillettes rembourrées et à l'arceau réglable, il offre un grand confort même après plusieurs heures d'utilisation. Les oreillettes en velours sont particulièrement agréables.

Comment ajuster l'arceau serre-tête ?

Faites glisser les branches de l'arceau pour l'adapter à la taille de votre crâne. Le réglage est progressif et sans outil.

Le DT 250 dispose-t-il d'un microphone ?

Le modèle de base DT 250 est un casque sans micro. Des variantes avec microphone existent : DT 280/290 (dynamique), DT 291/297 (électret). Consultez la notice pour les détails.

Quels accessoires sont disponibles pour le DT 250 ?

Câbles de remplacement (WK 250.07), oreillettes de rechange (EDT 250 V/S), bonnette anti-vent (WS 97 AZ), et câbles spéciaux pour micro-casques. Voir la liste des accessoires en option.

Où trouver les pièces détachées et la notice ?

Les pièces détachées sont disponibles chez le revendeur ou directement sur le site de Beyerdynamic. La notice complète est téléchargeable gratuitement sur le site notice-facile.com.

MODE D'EMPLOI DT 250 BEYERDYNAMIC

Notice d'utilisation

DT 250/252

Studio-kopfhörer

Utilisation. Page 29

Entretien... Page 30

Sécurité. Page 31

Modles Page 31

Pièces de rechange Page 32

Accessoires en option Page 32

Spécifications techniques. Page 33

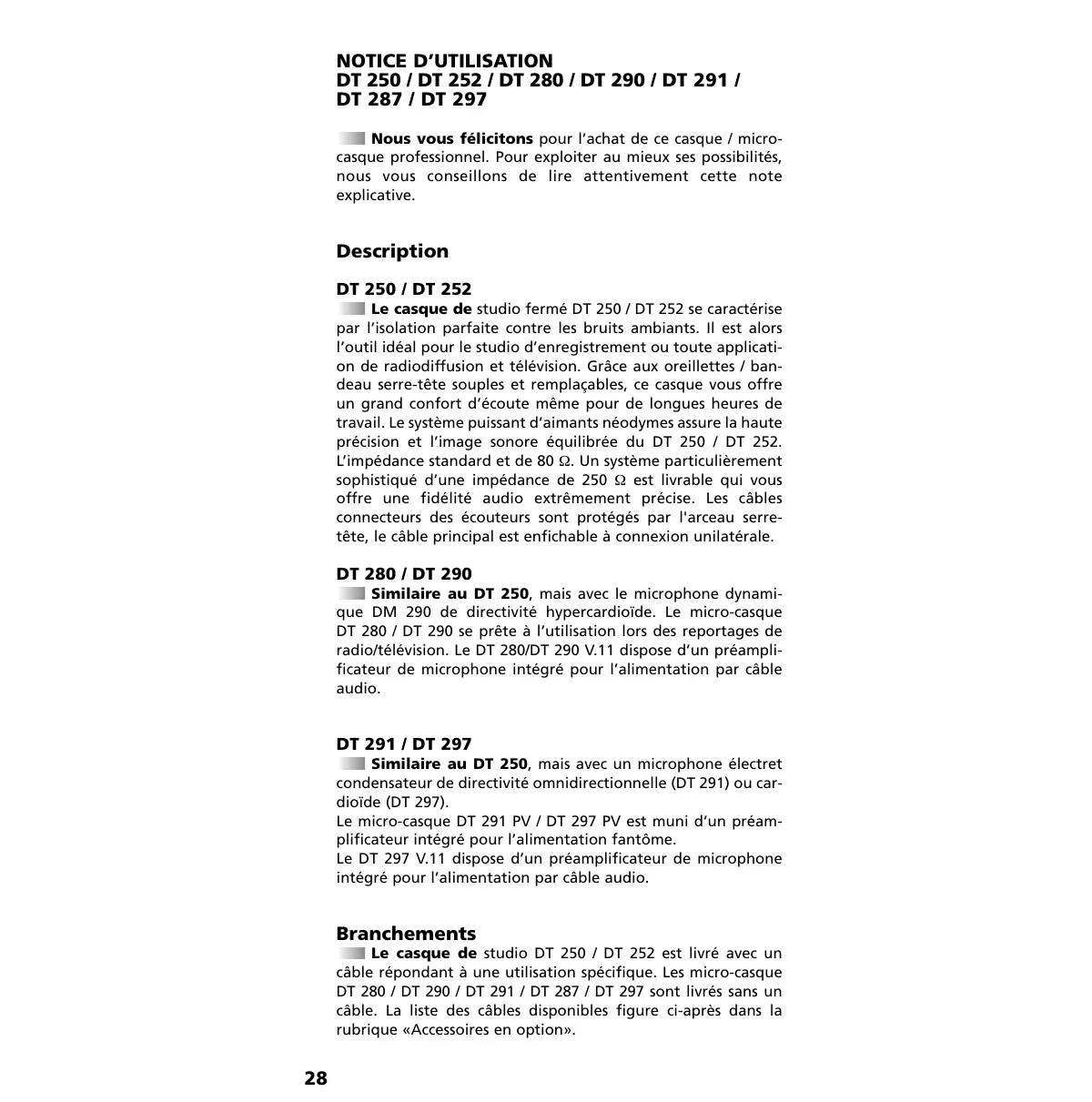

Nous vous félicitons pour l'achat de ce casque / microcasque professionnel. Pour exploiter au mieux ses possibilités, nous vous conseillons de lire attentivement cette note explicative.

DT 250 / DT 252

Le casque de studio fermé DT 250 / DT 252 se caractérise par l'isolation parfaite contre les bruits ambiants. Il est alors l'outil idéal pour le studio d'enregistrement ou toute application de radiodiffusion et télévision. Grâce aux oreillettes / bandeau serre-tête couplés et replacables, ce casque vous offre un grand confort d'écoute même pour de longues heures de travail. Le système puissant d'aimants néodymes assure la haute précision et l'image sonore équilibrée du DT 250 / DT 252. L'impédance standard est de 80. Un système particulièrement sophistiqué d'une impédance de 250 est livrable qui vous offre une fidélité audio extrêmement précise. Les câbles connecteurs des écouteurs sont protégés par l'arceau serre-tête, le câble principal est enchaînable à connexion unilatérale.

DT 280 / DT 290

Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se prête à l'utilisation lors des reportages de radio/télévision. Le DT 280/DT 290 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par câble audio.

DT 291 / DT 297

Similaire au DT 250, mais avec un microphone éléctret condensateur de directivité omnidirectionnelle (DT 291) ou cardioïde (DT 297).

Le micro-casque DT 291 PV / DT 297 PV est muni d'un préamplificateur intégré pour l'alimentation fantôme.

Le DT 297 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par câble audio.

Branchements

Le casque de studio DT 250 / DT 252 est livré avec un câble répondant à une utilisation spécifique. Les micro-casques DT 280 / DT 290 / DT 291 / DT 287 / DT 297 sont livrés sans câble. La liste des câbles disponibles figure ci-après dans la rubrique «Accessoires en option».

Les câbles avec extrémités libres peuvent être directement soudués sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montées.

Ne branchez le casque de studio ou le micro-casque que sur des appareils professionnels disposant d'une impédance et d'une tolérance de charge correspondant au modèle dont vous disposez.

Le micro-casque DT 280 / DT 290 / DT 290 V.11 est muni d'un microphone symétrique qui peut aussi être branché sur une entrée de microphone asymétrique.

Les micro-casques DT 291 PV et DT 297 PV sont conçus pour des entrées de microphone symétriques avec alimentation fantôme. La sensibilité du microphone est de 13mV ou de 250mV pour une prise de son à 5cm.

Veuillez utiliser le micro-casque DT 280/DT 290 V.11 ou DT 287/DT 297 V.11 avec préamplificateur intégré pour la connexion aux caméra vidéo avec entrée de microphone conçue pour l'alimentation par câble audio. La sensibilité du microphone est réglable entre 52mV et 1,3V pour une prise de son à 5cm (volume de parole normal). La tension d'alimentation du préamplificateur peut varier de 6 à 27V. Il en résulte une consommation:

		DT 290 V.11	DT 297 V.11
6 V	Rvor 330 Ω	8 mA	6 mA
12 V	Rvor 330 Ω	23 mA	20 mA
20 V	Rvor 330 Ω	43 mA	40 mA
27 V	Rvor 330 Ω	61 mA	57 mA

Utilisation

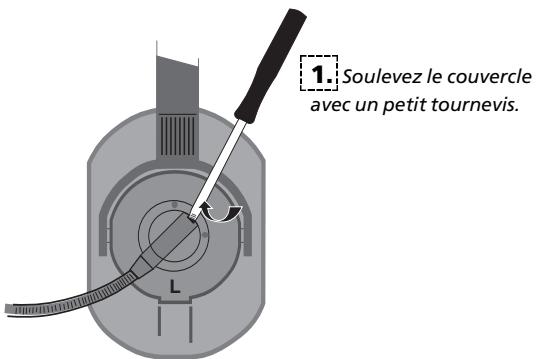

Ajustez l'arceau serre-tête à la taille de votre crâne. Le microphone des micro-casques est d'origine monté côté gauche. Son câble connecteur est protégé par l'arceau serre-tête. En cas de nécessité vous pouvez modifier ce montage pour avoir le micro côté droit.

1. Libérez les vis et enlevez le support du flexible.

1. Retournez le bras support, resserrez la vis et encliquez le couvercle.

Seulement la version v.11 du DT 287/297:

Réglage du préamplificateur intégré.

Lorsque vous utilisez votre casque en stéréo, il faut également intervertir les fils gauche/droite dans la fiche du casque (brun/orange [gauche] contre rouge/bleu [droite], voir «diagrammes de câblages»). Pour réduire au maximum le risque d'effets «POP», il faut placer le microphone à environ 2-3 cm de l'angle de la bouche.

Entretien

Pour des raisons d'hygiène, il est important de nettoyer le casque régulièrement avec un chiffon humide. N'utilisez que des produits de nettoyage doux (p. ex. produit pour vaisselle) mais en aucun cas des produits détergeants. Veillez à ce que l'eau ne s'infiltrre pas dans les systèmes d'écoute. Les mousses de protection «POP» des micros se lavent simplement à l'eau tiède. Évitez de les replacer sur le microphone avant qu'elles ne soient totalement sèches. Les oreillettes et les mousses «POP» étant soumises à une usure naturelle provoquée par la transpiration, la séborrhée et la salive, il est indispensable de les changer régulièrement. Les oreillettes se changent comme suit:

1. Enlevez l'oreillette de l'écouteur en la libérant au niveau de l'anneau plastique.
2. Placez la nouvelle oreillette en veillant à placer les ergots face aux perforations.
3. Pressez sur l'oreillette jusqu'à ce que vous entendiez l'encliquetage mécanique.

La construction modulaire de cette série de casques et microcasques permet un service après-vente simple et rapide. Vous trouverez les références des pièces détachées sur la vue éclatée et la liste figurant sur son verso.

Sécurité

Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum. N'ajustez le volume d'écoute qu'après avoir revêtu le casque.

L'écoute au casque se fait généralement à un niveau plus élevé qu'avec des haut-parleurs. Sachez qu'une écoute prolongée à niveau élevé peut entraîner des lésions auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit.

Modèles

DT 250 Casque de studio, 250 Ω, noir, avec câble torsadé WK 250.07, enchâssiable (Jack stéreo 3,5 mm / adaptateur 6,35 mm) Art. N° 442.844

DT 250 Casque de studio, 250 Ω, noir, avec cable torsadé WK 250.07, enchachié (Jack stéreo 3,5 mm / adaptateur 6,35 mm) Art. N° 443.530

DT 252 Casque de studio (version avec un seul écouteur), 80 Ω, noir, avec câble torsadé WK 250.07, enchâssiable (Jack stéréo 3,5 mm / adaptateur 6,35 mm)....... Art. N° 445.177

DT 280 Micro-casque avec un seul écouteur, 200/80 Ω Art. N° 441.309

DT 280 Micro-casque avec un seul écouteur, 200/250 Ω Art. N° 447.269

DT 280 V.11 Micro-casque avec un seul écouteur, 200/80 Ω, avec préamplificateur intégré. Art. N° 442.860

DT 290 Micro-casque, 200/80 Ω. Art. N° 441.317

DT 290 Micro-casque, 200/250 Ω. Art. N° 447.277

DT 290 V.11 Micro-casque, 200/80 Ω, avec préamplificateur intégré. Art. N° 441.384

DT 291 PV Micro-casque, 80 Ω, microphone condensateur (omnidirectionnel), avec préamplificateur intégré pour alimentation fantôme Art. N° 447.129 DT 291 PV idem, mais 250 Ω Art. N° 447.137 DT 287 PV Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioïde)....... Art. N° 479.349 DT 287 V.11 Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioïde).... Art. N° 479.357 DT 297 PV Micro-casque, 80 Ω, microphone à condensateur (cardioïde), pour alimentation fantôme 12 - 48 V Art. N° 479.365 DT 297 PV idem, toutefois 250 Ω. Art. N° 479.454 DT 297 V.11 Micro-casque, 80 Ω, avec préamplificateur intégré.... Art. N° 479.462

Pièces de rechange

BN 59-59/A Bandeau serre-tête Art. N° 503.886 EDT 250 V Oreillettes par pair, velours... Art. N° 942.704 EDT 250 S Oreillettes par pair, plastique doux... Art. N° 943.549 WS 97 AZ Bonnette anti-vent, anthracite. Art. N° 465.313

Accessoires en option

WK 250.07 Câble torsadé pour DT 25 avec Jack stéréo 3,5 mm et adaptateur 6,35 mm Art. N° 442.070 K 190.00 Câble de connexion pour DT 28 /DT29, 1,5 m, extrémités libres....... Art. N° 431.575 K 190.00 Câble de connexion pour DT 28 /DT29, 3 m, extrémités libres Art. N° 441.937 K 190.28 Câble de connexion pour DT 28 /DT29, 1,5 m, avec prise XLR à 4 broches Art. N° 445.304 K 190.39 Câble de connexion pour version V.11 de DT 29, avec fiche XLR à 5 broches pour des caméras (Sony, Philips, Ikegami), 1,5 m... Art. N° 475.181 K 190.40 Câble de connexion pour DT 28 /DT29, 1,5 m, avec fiche XLR à 3 broches et Jack stéreo 6,35 mm Art. N° 445.894 K 190.40 Câble de connexion pour DT 28 /DT29, 3,0 m, avec fiche XLR à 3 broches et Jack stéreo 6,35 mm Art. N° 446.750

K 190.41 Câble de connexion pour DT 28 /DT29, 1,5 m, avec fiche XLR à 5 broches... Art. N° 445.312

K 190.48 Câble de connexion pour DT 280/DT 290, avec 2 fiches jack stéréo 3,5 mm pour des cartes sonores (Attention: pas de l'alimentation fantôme) Art. N° 479.470

WK 190.00 Câble torsadé pour DT 28 /DT29, 3 m, extrémités libres Art. N° 448.176

Bande passante : 10 à 30.000 Hz (Optimisé pour l'intelligibilité parfaite chez les micro-casques)

Impédance nominale 80Ω/250Ω

Pression sonore nominale à 1 kHz. 100 dB SPL à 1 mW = 0,28 V à 80 Ω 100 dB SPL à 1 mW = 0,5 V à 250 Ω

Charge nominale efficace. 100 mW = 120 dB = 2,8 V à 80 Ω 100 mW = 120 dB = 5 V à 250 Ω

Attenuation du bruit ambient. env. 16 dBA Pression du serre-tete. 4,5 N Poids sans cable DT 250/DT 290/DT 294/ DT 297. 240 g DT 252/DT 280/DT 287.170g

Diagramme de câblage DT 250

Sondefaussehrung 250 Ohm System lieferbar Special model 250 ohm system available

Microphone

Type de transducteur..... dynamique

Bande passante. 40 - 12.000 Hz

Directif. hypercardioïde

Suppression de bruit 30 dB

Voltage de sortie à 5 cm.... env. 3 mV

Impédance de sortie

nominate env. 200

Poids : env. 45 g

Courbe de fréquence

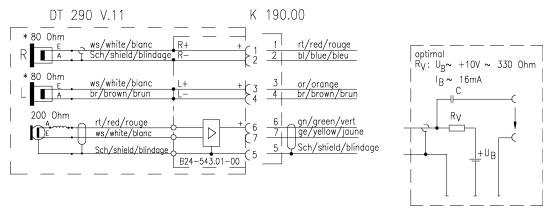

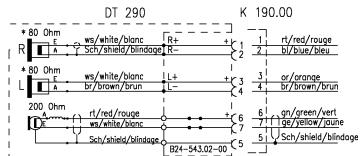

Diagramme de câblage

Type de transducteur..... dynamique

Bande passante. 40 - 12.000 Hz

Directif. hypercardioïde

Voltage de sortie à 5 cm

Is = 16mA, Us = 10V,

Rv = 330Ω env. 1,5 V

Voltage de sortie à 5 cm

Is = 16mA, Us = 10V,

R_v = 330, R_LS = 200, env. 750mV

Impédance de sortie

nominale env. 200

Consommation min. 8 mA

Consommation max. 56 mA

Poids : env. 45 g

Courbe de fréquence Diagramme de câblage

Directivité

DT 291 PV microphone

Type de transducteur condensateur / électret

Bande passante : 20 à 18.000 Hz

Directivité omnidirectionnelle

Voltage de sortie à 5 cm..... env. 13 mV

Impédance de sortie

nominale 200

Impédance de charge

pondérée. ≥ 1000

Suppression de bruit 127 dB

Consommation env. 3,5 mA

Alimentation fantôme 12 - 48 V

Poids. 20 g

Courbe de fréquence

Diagramme de câblage

Directivité

DT 287 PV / DT 297 PV microphone

Type de transducteur condensateur / électret

Bande passante : 40 à 20.000 Hz

Directivité... cardioïde

Voltage de sortie à 5 cm..... 5,5 mV

Impédance de sortie

nominale 300

Impédance de charge

pondérée. ≥ 1000

Suppression de bruit 132 dB

Rapport signal/bruit 62 dB

Consommation env. 3,5 mA

Alimentation fantôme 12 - 48 V

Poids : env. 30 g

Courbe de fréquence

Diagramme de câblage Sonderausführung 250 Ohm System lieferbar Special model 250 ohm system available

Directivité

Microphone

Type de transducteur condensateur / électret

Bande passante : 20 à 20.000 Hz

Directivité... cardioïde

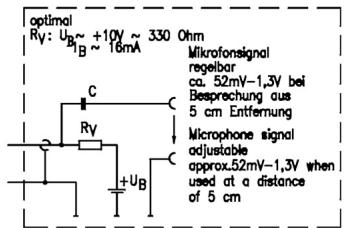

Voltage de sortie à 5 cm..... env. 52 mV - 1,3 V régulable

Impédance de sortie

nominale 300

Consommation 6-56 mA

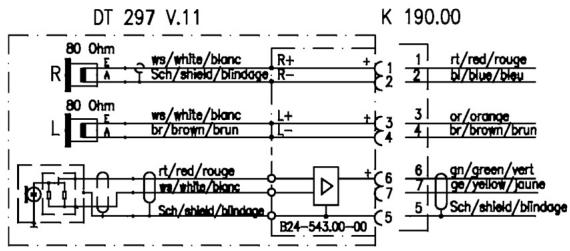

Diagramme de câblage
