Type de produit	Scanner de documents réseau
Caractéristiques techniques principales	Résolution optique jusqu'à 600 dpi, vitesse de numérisation jusqu'à 50 pages par minute
Alimentation électrique	Alimentation externe 100-240V AC
Dimensions approximatives	320 x 180 x 150 mm
Poids	2,5 kg
Compatibilités	Compatible avec Windows et Mac OS
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240V AC
Puissance	Consommation électrique maximale de 30W
Fonctions principales	Numérisation recto-verso, envoi vers e-mail, FTP, SMB, et impression directe
Entretien et nettoyage	Nettoyage régulier des rouleaux et de la vitre du scanner recommandé
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant, service après-vente recommandé pour les réparations
Informations générales utiles	Idéal pour les bureaux avec un volume de numérisation élevé, garantie de 1 an

FOIRE AUX QUESTIONS - NETDELIVER @V5000 AVISION

Comment installer le AVISION NETDELIVER @V5000 ?

Pour installer le AVISION NETDELIVER @V5000, commencez par déballer l'appareil et brancher le câble d'alimentation. Ensuite, connectez le câble USB à l'ordinateur et suivez les instructions à l'écran pour installer les pilotes nécessaires.

Comment résoudre un problème de connexion réseau ?

Vérifiez d'abord que le câble Ethernet est correctement branché. Assurez-vous également que votre routeur fonctionne et que le AVISION NETDELIVER @V5000 est bien connecté au même réseau. Si le problème persiste, redémarrez l'appareil et le routeur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation si possible. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment mettre à jour le firmware du AVISION NETDELIVER @V5000 ?

Pour mettre à jour le firmware, visitez le site web d'Avision et téléchargez la dernière version du firmware. Suivez les instructions fournies dans le guide de mise à jour pour installer le nouveau firmware sur l'appareil.

Comment résoudre des problèmes de qualité d'image ?

Assurez-vous que les lentilles de l'appareil sont propres et exemptes de poussière. Vérifiez également que les paramètres de résolution sont correctement configurés. Si nécessaire, ajustez les paramètres d'éclairage de l'environnement.

Comment configurer les paramètres d'impression ?

Accédez au panneau de configuration de l'appareil via l'interface utilisateur. Sélectionnez 'Paramètres d'impression' et ajustez les options selon vos besoins. Enregistrez les modifications avant de quitter le menu.

Que faire si l'appareil ne répond pas ?

Si l'appareil ne répond pas, essayez de le redémarrer. Débranchez-le de l'alimentation, attendez quelques secondes, puis rebranchez-le. Si le problème persiste, vérifiez les connexions et les câbles.

Comment contacter le service client ?

Pour contacter le service client d'Avision, visitez le site web officiel et recherchez la section 'Support'. Vous y trouverez les coordonnées, y compris le numéro de téléphone et l'adresse e-mail pour poser vos questions.

MODE D'EMPLOI NETDELIVER @V5000 AVISION

Manuel de l'utilisateur

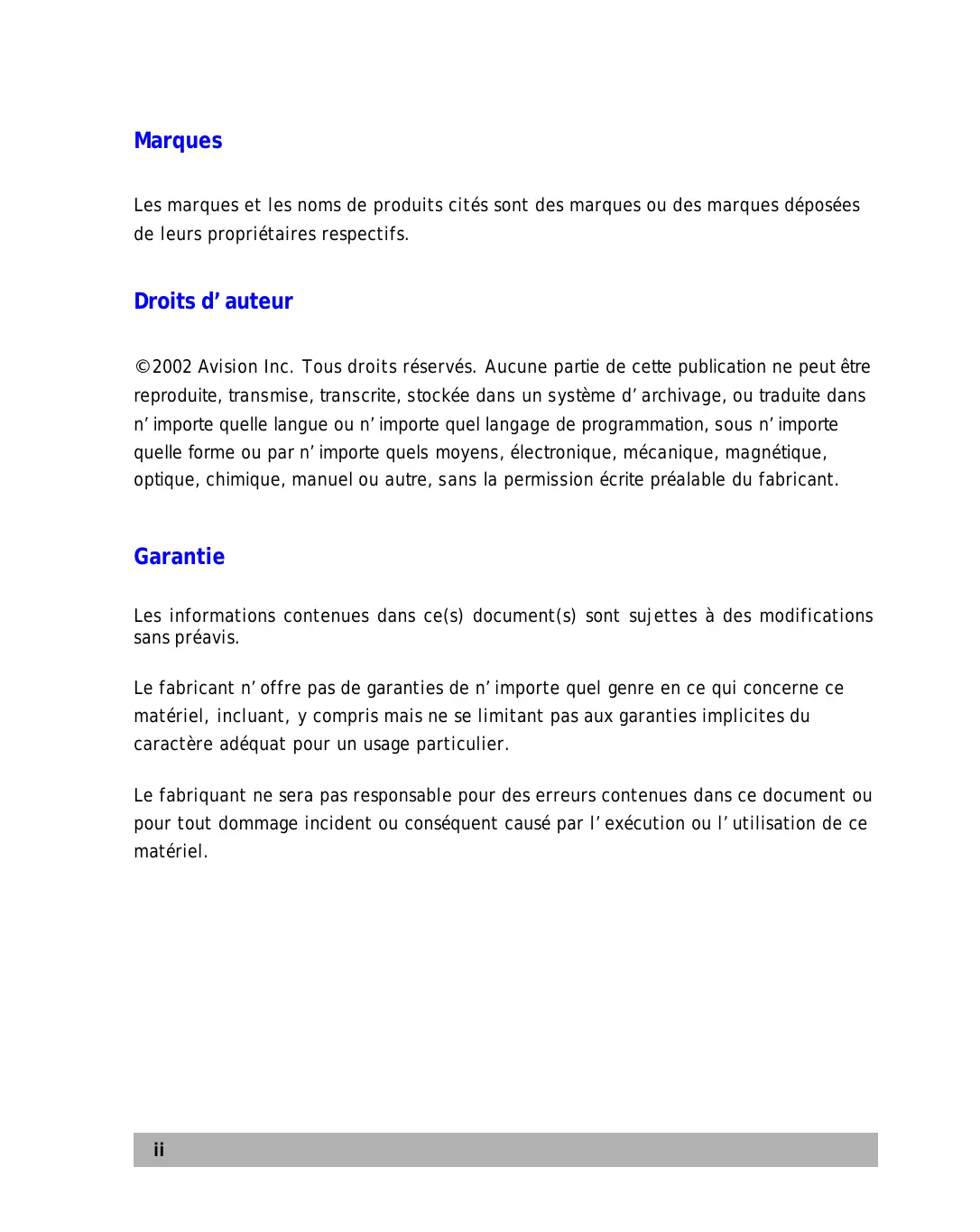

Marques

Les marques et les noms de produits cités sont des marques ou des marques déposées de leurs propriétaires respectifs.

Droits d'auteur

© 2002 Avision Inc. Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcribe, stockée dans un système d'archivage, ou traduite dans n' importsque langue ou n' importe quel langage de programmation, sous n' importe qu'elle forme ou par n' importe quels moyens, électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans la permission écrite préalable du fabricant.

Garantie

Les informations containues dans ce(s) document(s) sont sujettes à des modifications sans préavis.

Le fabricant n' offre pas de garanties de n' importsqueel genre en ce qui concerne ce matériel, incluant, y compris mais ne se limitant pas aux garanties implicites du caractere adequat pour un usage particulier.

Le fabriquant ne sera pas responsable pour des erreurs contenues dans ce document ou pour tout dommage incident ou conséquent causé par l'execution ou l'utilisation de ce matériel.

Déclaration FCC

Cet apparéil a été testé et a reconnu conforme aux normes applicables au matériel informatique de classe B, conformément à l'article 15 des réglementations de la FCC. Ces normes visent à fournir aux installations résidentes une protection raisonnable contre les interférences. Cet apparéil génére, utilise, et peut diffuser des signaux radioélectriques, et, s'il n'est pas insallé et utilisé conformément au manuel d'instruction, peut cause des interférences nuisibles aux communications radio. Cependant, il n'est pas garantie que des interférences ne seroduiront pas dans des installations particulières. Si cet équipement cause des interférences nuisibles à la réception radio ou de télévision, qui peuvent être déterminées en allumant puis éteignant l' apparéil, l'utilisateur est encouragé à essayer de corriger les interférences avec l'une des mesures suivantes :

Réorienter ou changer l'antenne de réception de place.
Augmenter la distance entre I'equipement et le recepteur.
- Brancher l'appareil à une prise appartenant à un circuit différent de celui du récepteur.
- Consulter un négociant ou un technicien radio/TV experimenté pour de l'aide

AVERTISSEMENT FCC : Pour assurer une bonne conformité, (par exemple - n'utilise que des cables d'interface de protection en connectant l'ordinateur ou les péripériques). Toutes modifications n'avant pas reçu l'approbation des services comptents en matière de conformité sont susceptibles d'intérde à l'utilisateur l'usage du précédent équipement. Ce péripérisque se conforme à la partie 15 des règlements FCC. L'opération est sujette à deux conditions: (1) ce péripérisque ne peut pas causeur d'interfERENCE nuisible, et (2) ce péripérisque doit accepter toutes interférences reçues, y compris celles qui peuvent causeur un fonctionnement non désiré.

CE Avertissement :

Ceci est un produit de Classe A. En zone résidentielle, ce produit peut engender des interférences radio, dans ce cas l'utilisateur pourra être invité à prendre les mesures qui convennent.

Déclaration de conformité CE

Mise à jour avec régulations finale

Selon EN55022 et EN55024

Nom du fabriquant : Avision Inc.

Déclaré que le produit

Nom du modele: NetDeliver @V5000

Se conforme aux specifications suivantes

Emission : EN 50081-1 EN 55022 EN 61000-3-2 EN 61000-3-3

Immunité : EN 55024 EN 60950 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11

Table des matieres

1 Demarrer 1-1

Précautions 1-1
Introduction 1-2
Fonctions 1-2
Vue externe 1-4
Vue avant 1-4
Vue arrriere 1-5
Panneau de configuration 1-6
Pre-informations d'installation 1-9
Communications Internet. 1-11
Transfert de messagerie 1-11
Transfert de télécopies via le module de télécopie 1-12
Transfert de télécopies via le service Faxess LAN. 1-13

2 Installer I' apparéil 2-1

Configuration require minimum 2-1

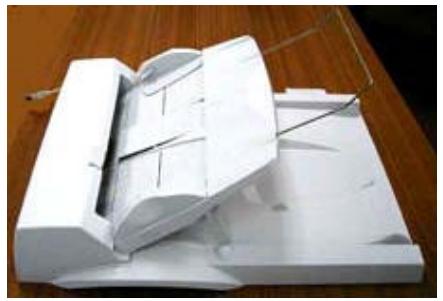

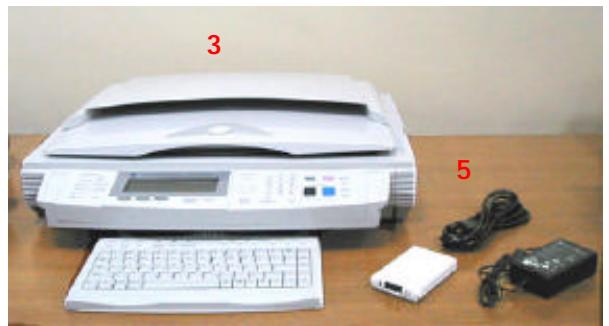

Vérifier le contenu de la boîte. 2-2

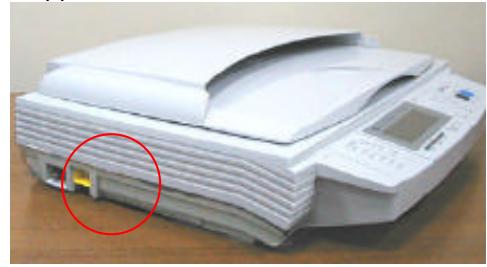

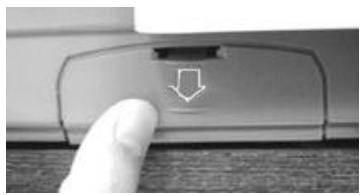

Déverrouiller l'unité de numération 2-3

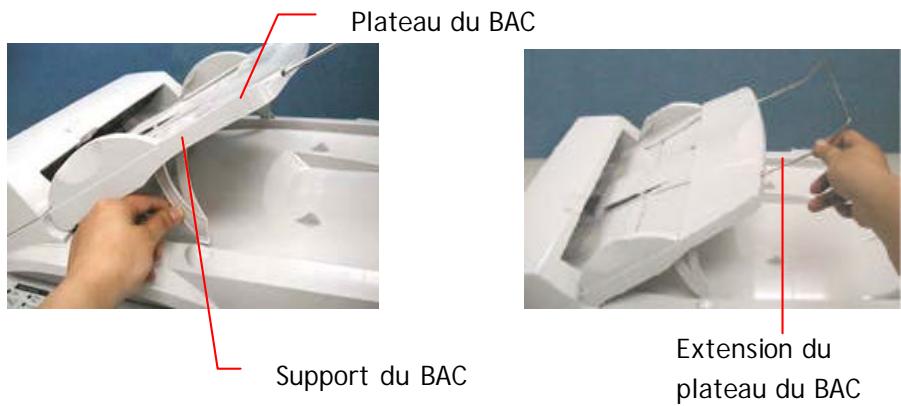

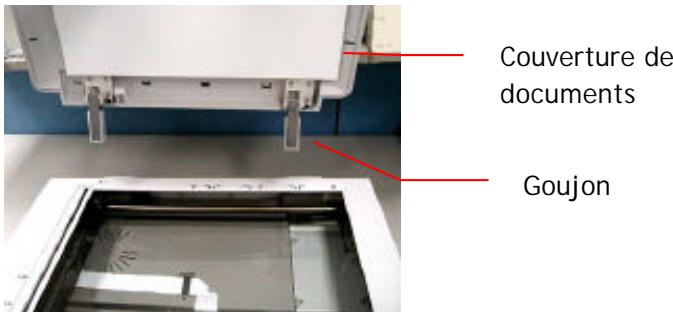

Installer le BAC (bac d'alimentation automatique) (facultatif) 2-4
Connector les cables 2-5

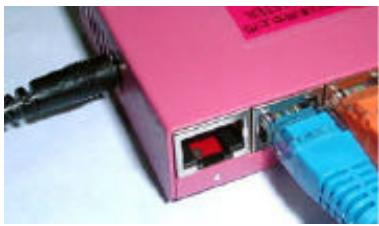

Connector le cable Ethernet 2-5

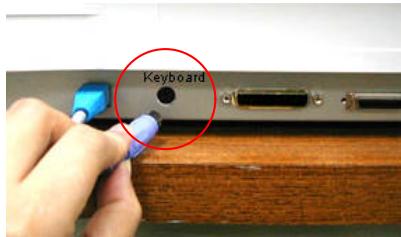

Connector le cable du clavier 2-5

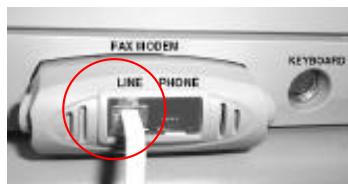

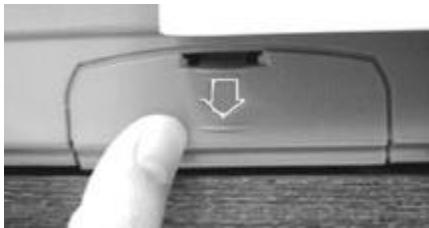

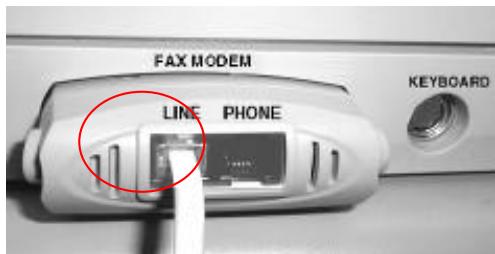

Connector le modem-telecopier 2-6

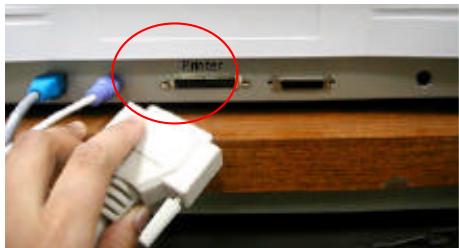

Connector le cable d'imprimante 2-6

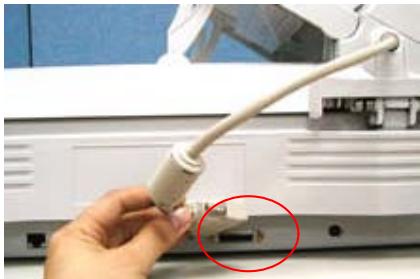

Connector le Cable du BAC 2-7

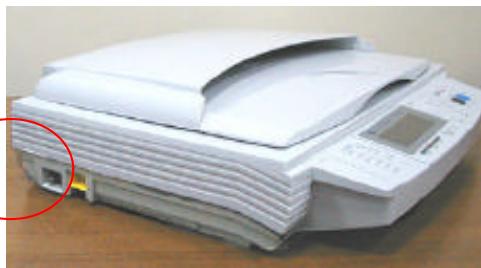

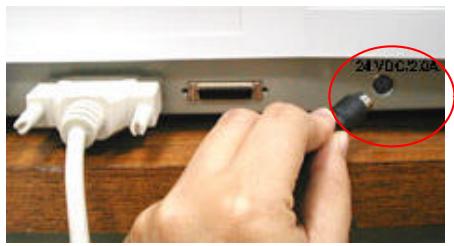

Connector l'alimentation et allumer I'appareil 2-7
Définir les paramètres de réseau 2-9

Résumé des activités de l'administrateur 3-3

4 Gérer le carnet d'adresses 4-1

Gérervoirecarnetd'adresses 4-1

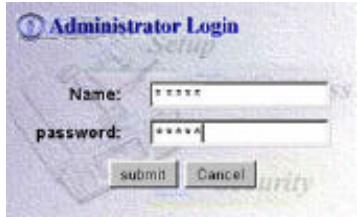

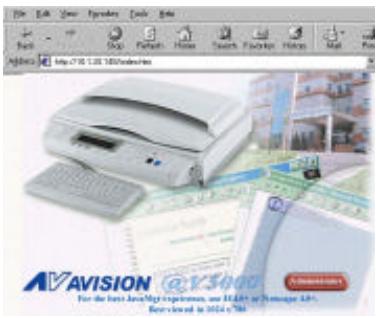

Ajouter des adresses électroniques 4-1
modifier des adresses 4-3
supprimer des Adresses 4-4

Gérer l'annuaire 4-5

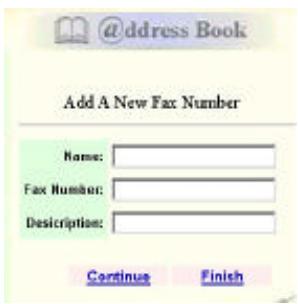

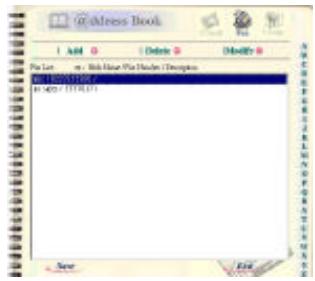

ajouter des nombres de Tetecopie 4-5

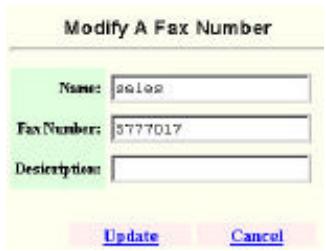

modifier des nombres 4-6
supprimer des numeros 4-7

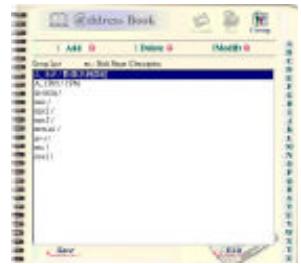

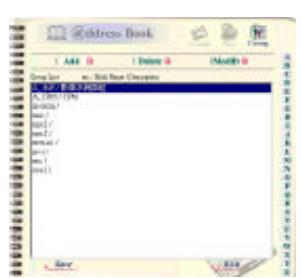

Gérer des groupes 4-8

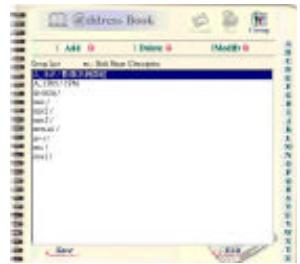

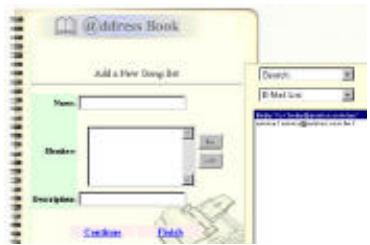

ajouter des groupes 4-8

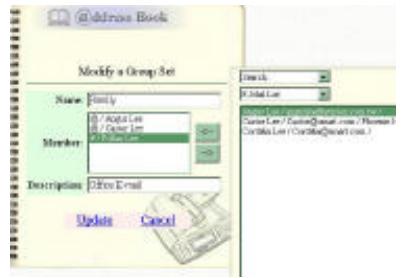

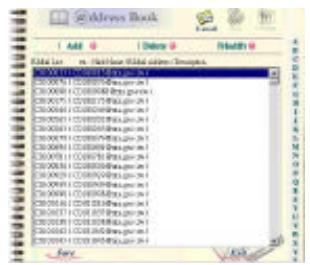

modifier des Groupes 4-9
supprimer des groupes 4-10

5 Opération 5-1

Charger le papier 5-2

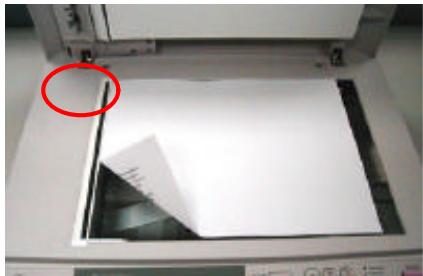

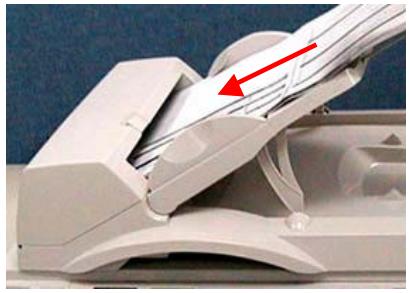

remarques sur I'utilisation du bAC 5-2

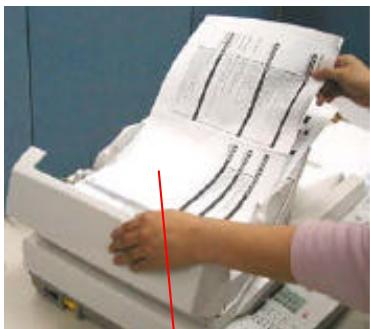

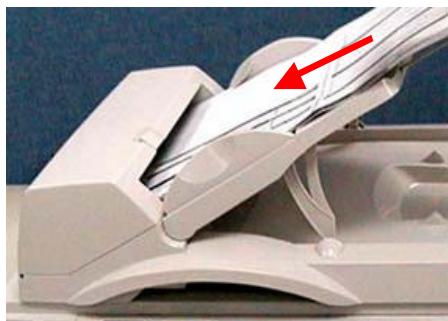

placer des documents dans le bAC 5-3

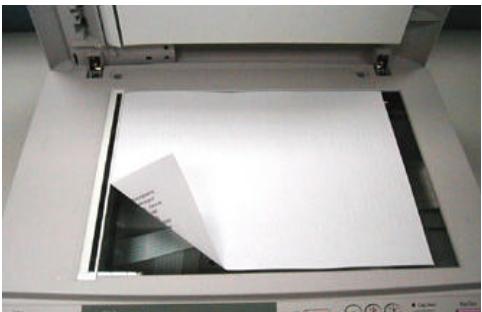

placer des documents sur le verre 5-4

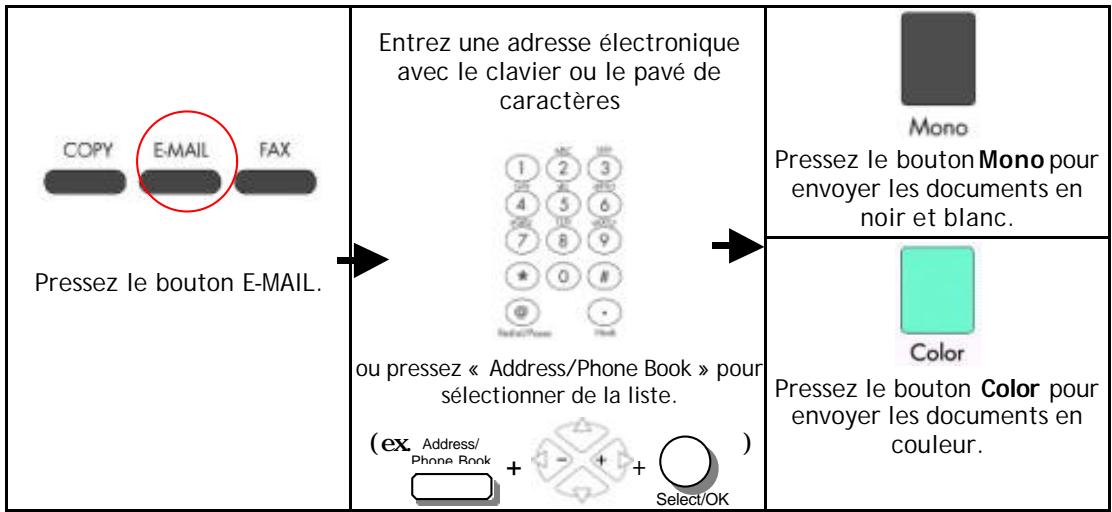

Envoyer des couriers électroniques 5-5

Télécopier des documents 5-7

Avant d'envoyer des documents via le service faxess lan de télécopie . 5-7
notes Avant d'envoyer des documents via le module de télécopie ....5-7

Télécopier des documents 5-8

utiliser la liste de numérotation rapide 5-9
Régler la liste de numérotation rapide 5-9
Les étapes d'opération 5-10
utiliser le bouton hook 5-11

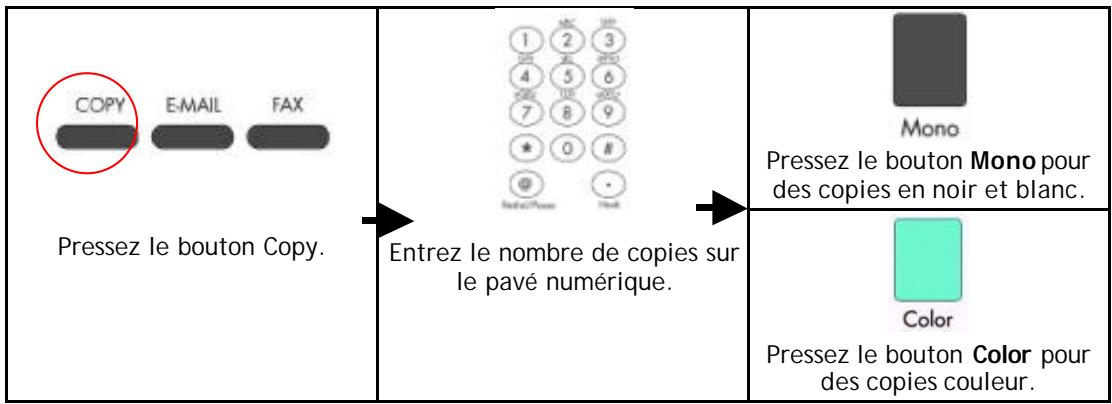

Faire des copies 5-12

Avant de faire des copies 5-12
simplesétapesd'operation. 5-13
liste de compatibilité d'imprimantes 5-14

acceder aux caractéristiques de copie 5-15

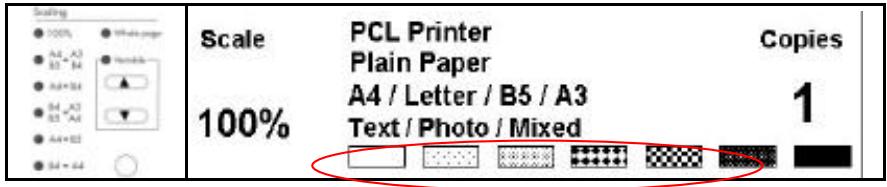

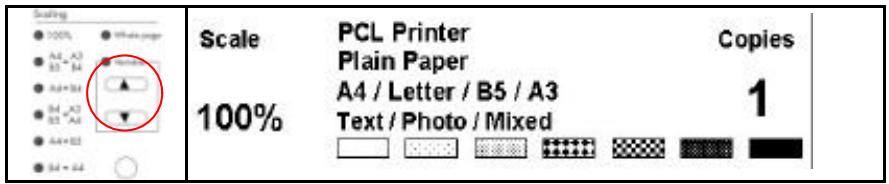

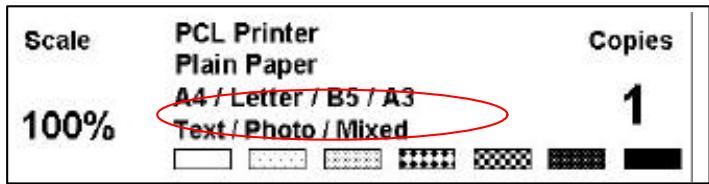

Changer I'echelle 5-15
Ajuster la densite 5-16
Choisir la qualite de copie. 5-17
Choisir laaille de papier. 5-18
Augmenter le compte de copies 5-19
Définir photo ou texte 5-20

Utiliser le bouton d'alimentation manuelle 5-21

6 Dépannage 6-1

Codes/messages d'informations 6-1

Codes d'informations - numération et copie 6-1
Messages - numerisation et copie 6-2
Codes d'informations - reseau 6-2
Codes d'informations - télécopies via modem-telecopier 6-3
Codes d'informations - courrier électronique 6-4
Codes d'informations - courrier électronique 6-5

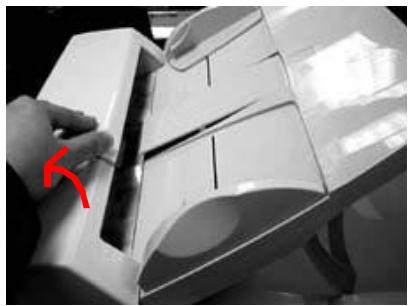

Bourrage de papier 6-6

Nettoyer le BAC 6-7

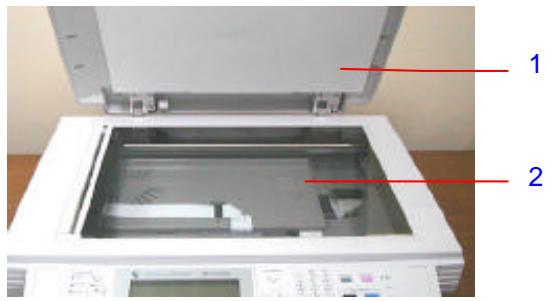

Nettoyer le verre 6-8

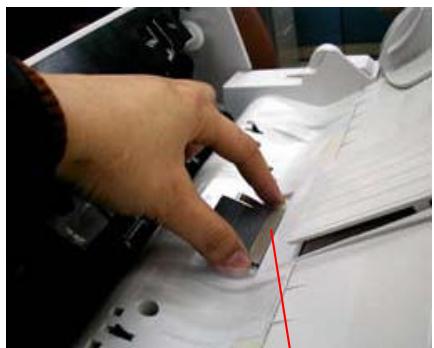

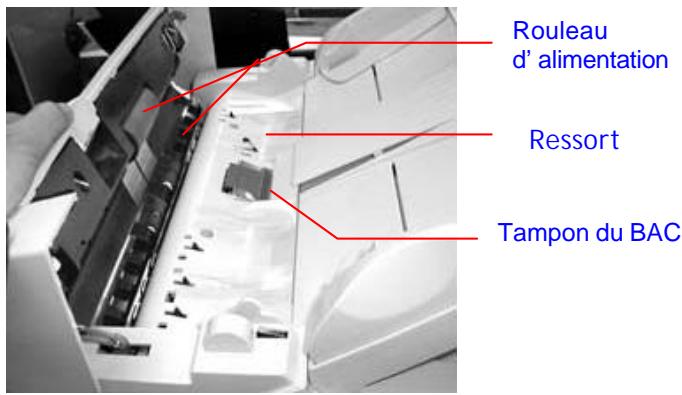

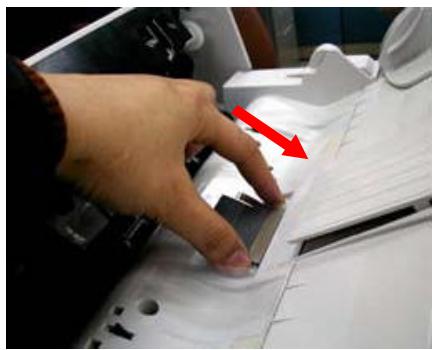

Remplacer le module du tampon du BAC 6-9

Questionsposées fréquement 6-11

Installation 6-11
Transmission de télécopie 6-12
Transmission de messagerie 6-13
Copie 6-14
Autres 6-14

• Gardez l'appareil éloigné des rayons du soleil. Une exposition directe au soleil ou à une source de chaleur excessive peut cause des dommages à l'unité.
• N' installez pas l'appareil pres d'une source de chauffage ou d'un climatiseur.
• N' installez pas l'appareil dans un endroit humide ou poussiéreux.
  Assures-vous d'utiliser la source d'alimentation correcte.
• N' utilisez que I' adaptateur CA (modèle ADP-50ZB produit par Delta Electronics, Inc.) inclus avec la machine. L'utilisation d'autres adaptateurs CA peut endomager I' apparéil et annuler la garantie.
• Placez l'appareil sur une surface plate et stable. Les surfaces inclinées ou inégales peuvent cause des problèmes mécaniques ou d'alimentation de papier.
• Conservez la boîte et les matérieliaux d'emballage pour un transport futuror.

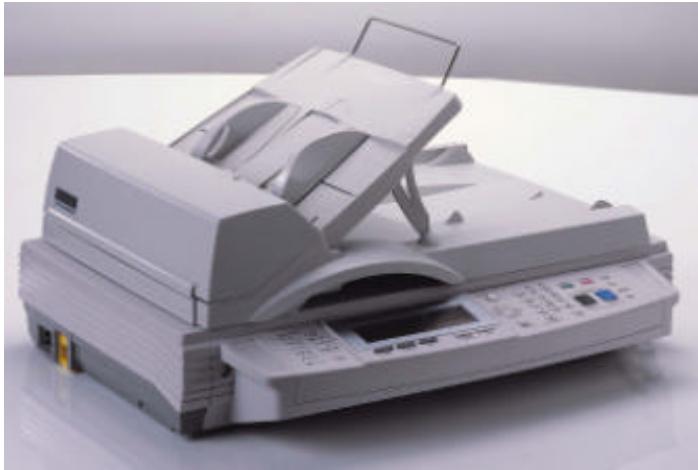

Nous vous remercions de votre achat de l'appareil Avision NetDeliver @V5000. Le NetDeliver @V5000 offre une façon rapide et bon marché de transmettre des documents papier électroniquement via l'Internet. Avec la vitesse et le coût du courrier électronique, le @V5000 accroît significativement la productivité et réduit les coûts de distribution de documents.

De plus, avec l'addition d'une imprimante laser et d'un module de télécopie, le @V5000 peut effectuer des copies numériques et envoyer des télécopies. Cette innovation fournit aux utilisateurs professionnels un moyen économique demettre à jour les équipements de bureau pour augmenter le commerce électronique.

Fonctions

Courrier électronique :

Connecté à un réseau Ethernet et un serveur SMTP, le @V5000 permet de transmettre des documents sur l'Internet via le courrier électronique. Avec une touche du bouton de messagerie et la sélection de l'adresse électronique de vos destinataires, les documents sont scannés et convertis en fichiers d'image, puis transmis en quelques minutes.

Télécopie :

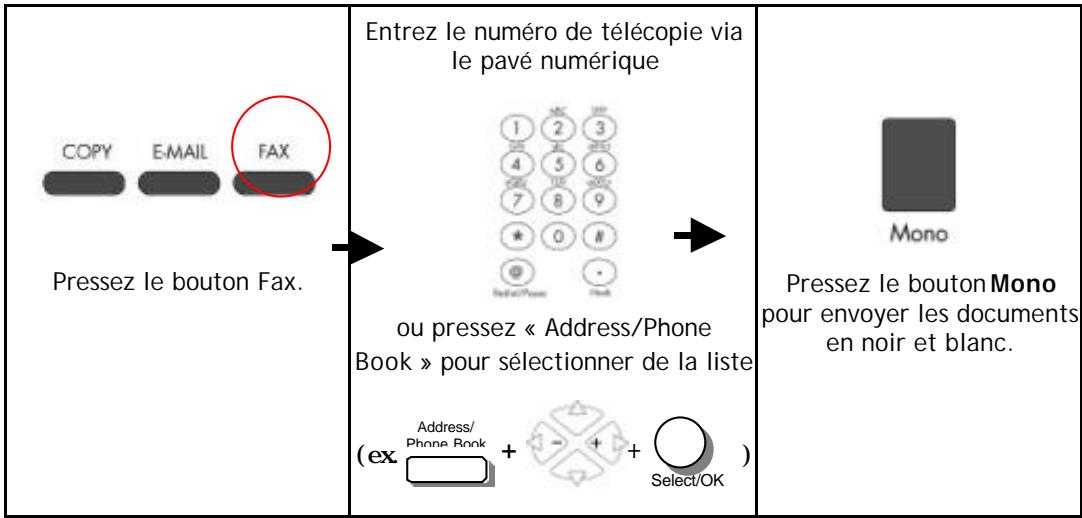

Le @V5000 permet d'envoyer vos documents à un télécopieur G3 soit via une ligne téléphonique régulière (PSTN) ou par le service de télécopie FaXess LAN.

Connecté à un module de télécopie (facultatif) et une ligne téléphonique, le @V5000 peut envoyer des télécopies simultanément à un apparéil G3 distant.

Si I'application de télécopie FaXess LAN est installée sur votre serveur de télécopie LAN et la ligne téléphonique est connectee au serveur, le @V5000 peut envoyer des télécopies via le LAN.

Copie numérique :

Connecté à une imprimante laser couleur ou noir et blanc, le @V5000 devient un copieur numérique. Avec un panneau de configuration intuitif, faire des copies numériques est rapide et facile.

Envoi de pages multiples :

Avec l'alimentateur de document incorpore (facultatif), le @V5000 permet de scanner une pile de 50 pages de document continuellement avec une qualité fiable pour augmenter votre efficacité.

Gestion de carnet d'adresses :

Le @V5000 fournit une façon commode de gérer le carnet d'adresses et l'annulaire. Tapez simplement I' adresse IP de I' apparéil dans le champ d'adresse URL de votre navigateur pour afficher la page Web du @V5000. Cette page Web permet à I' administrateur de créé une liste d'adresses de messagerie et de nombres de téléphone et, plus important, de creator un mot de passer pour des buts de sécurité.

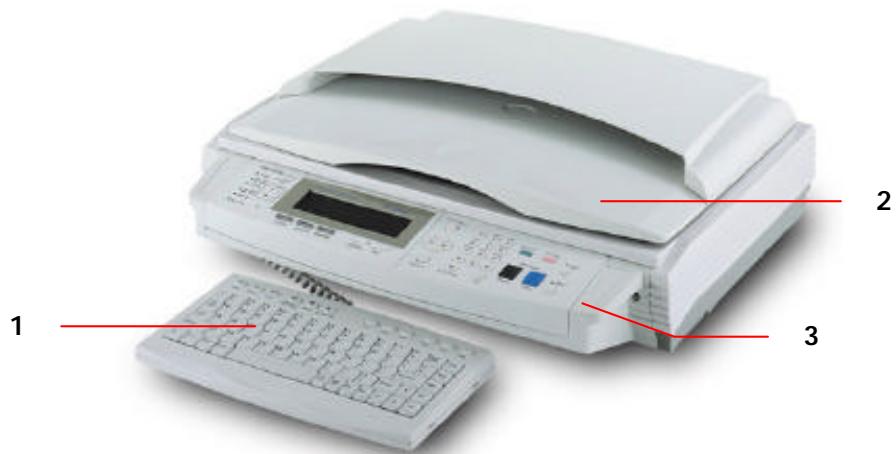

VUE AVANT

1. Clavier
2. Couverture de documents
3. Panneau de configuration

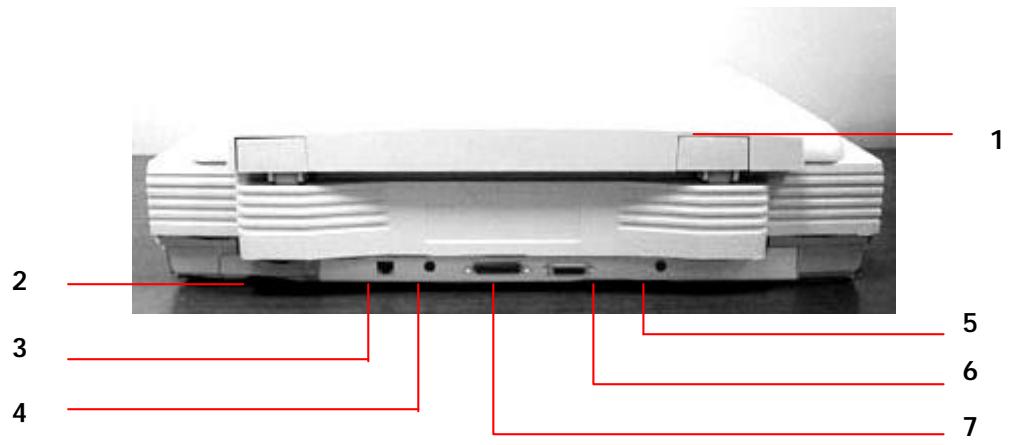

VUE ARRIERE

1. Couverture de documents
2. Fiche d'alimentation
3. Fente du modem-telecopier
4. Port du BAC
5. Port reseau RJ-45
6. Port imprimante

7. Port clavier

8. Note : La fente du modem-télécopieur est utilisé pour brancher le modem si vous poulez envoyer des documents comme télécopies régulières de l'appareil.

1
2
3
4

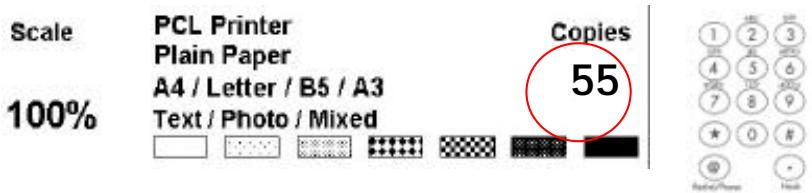

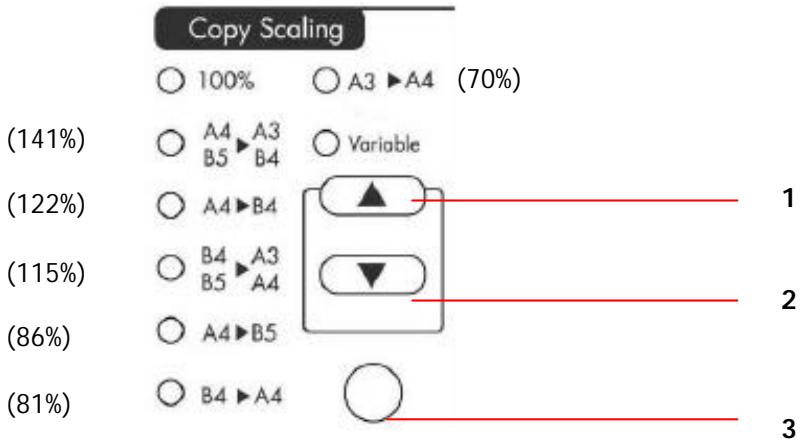

Zone d'échelle :

Utilisé pour réduire ou augmenter les documents de 25% jusqu'à 400% .

1. Augmente la taille en incrément de 1%
2. Réduite la taille en déprérent de 1%
3. Sélectionne une taille prédéfinie

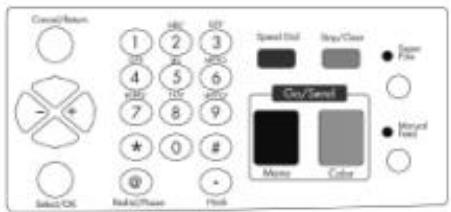

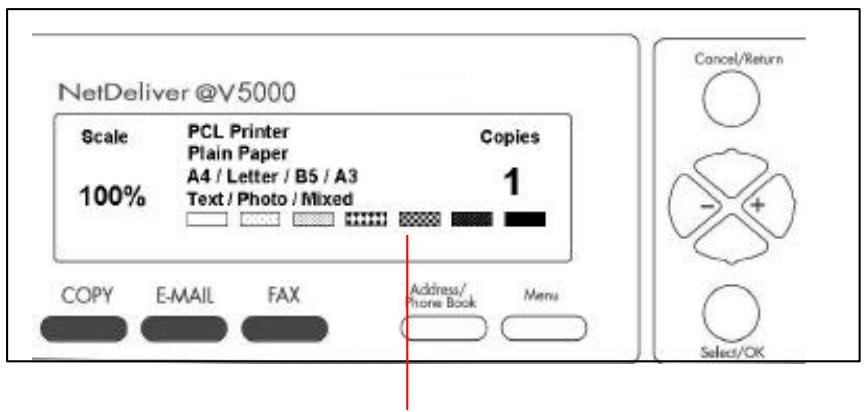

2 Affichage LCD & touches de fonctions :

Utilisés pour afficher l'opération courante et selectionner le mode de travail.

Affichage LCD

Touches de fonctions et autres :

COPY	Presser pour utiliser la fonction de Copie.
E-MAIL	Presser pour utiliser la fonction de messagerie.
FAX	Presser pour utiliser la fonction de télécopie.
Address/ Phone Book	Presser pour sélectionner une adresse électronique d'un carnet d'adresses ou un numéro de télécopie d'un annuaire.
Menu	Presser pour configurer l'appareil.
Cancel/Return	Utilisé pour annuler une fonction précédente.
- +	Utilisé pour passer en haut/bas/à gauche/droite.
-	Utilisé pour se déplacer vers la gauche ou supprimer les dernières données.
Select/OK	Utilisé pour sélectionner une commande.

3 Clavier numérique / caractères :

Utilisé pour entrer un numéro ou une adresse de messagerie.

Utilisé pour rappeler le dernier numéro composé ou entraîr une pause en appelant une ligne téléphonique.

Utilisé pour entendre la tonalité et utiliser la fonction de télécopie à la demande.

4 Touches Demarrer & autres :

Utilisées pour sélectionner la résolution de numérisation et lancer l'envoi ou la copie des documents.

Speed Dial	Utilisé pour sélectionner les numérios féquents.
Stop/Clear	Utilisé pour arrêtier le procédé d'envoi ou annuler l'opération précédente.
Super fine	Super fine résolution - pour améliorer la résolution de numération.
Mono	Utilisé pour scanner et envoyer des documents en noir et blanc.
Color	Utilisé pour scanner et envoyer des documents en couleur.
Manual Feed	Utilisé pour numériser et envoyer un document de plusieurs pages sur le verre de document manuellement page par page.

Le @V5000 doit être configuré convenablement sur votre réseau pour les fonctions de messagerie et de télécopie. Les paramètres de réseau suivants doivent être définis. Pour les informations requises et la connexion au LAN, veuillez contacter votre administrateur de réseau.

Important !

Copiez la table suivante et demandez à votre administrateur de réseau de compléter les informations.

1. *Adresse IP :	. . . .
2. *Masque de sous-réseau :	. . . .
3. *Passerelle IP :	. . . .
4. *Serveur SMTP :	. . . .
5. *Port SMTP :
6. Serveur de télécopie :	. . . .
7. Serveur NTP :	. . . .

Note : “*” requiert une adresse IP à remplir.

Explication du contentu :

1. *Adresse IP : L'adresse de protocole Internet assignée à votre machine par votre administrateur de réseau.
2. *Masque de Le masque de réseau assigné par vous sous-résseau : administrateur de réseau.
3. *Passerelle IP : L'adresse de passerelle IP assignée par votre administrateur de réseau.
4. *Serveur L'adresse IP de votre serveur de messagerie SMTP SMTP: assignée par votre administrateur de réseau.
5. Port SMTP : Le numero de port pour la connexion SMTP.
6. Serveur de L'adresse IP de votre serveur *FaXess LAN. télécopie :
7. Serveur NTP : L'adresse IP de votre *serveur NTP.

Note: 1. *Adresse IP : Une adresse IP (Protocole Internet) identifie une connexion d'hote à un réseau IP unique. L'administrateur système ou l'ingenieur du réseau assigne l'adresse IP. L'adresse IP consiste en deux parties, une identifiant le réseau et l'autre identifiant votre nœud.

L'adresse IP consiste normalement en quatre nombres séparés par des points. Chaque nombre peut être de zéro à 255. Par exemple, 10.1.30.186 peut être une adresse IP.

1. *SMTP: « Simple Mail Transfer Protocol ». C'est le protocole de communication principal utilisé pour envoyer et recevoir des messages électroniques sur l'Internet.
2. *Port SMTP: Ce paramètre définit le port TCP/IP pour les couriers reçus. Par défaut, ce paramètre utilise le port 25, le standard Internet pour receivevoir des couriers SMTP. Si votre serveur SMTP écoute sur un port non-standard, changez cette valeur en conséquence.
3. *NTP: « Network Time Protocol ». C'est le protocole de temps principal utilisé sur l'Internet.
4. Pour utiliser le service de télécopie LAN du @V5000, vous devez premièrement installer le logiciel FaXess sur votre serveur de télécopie.

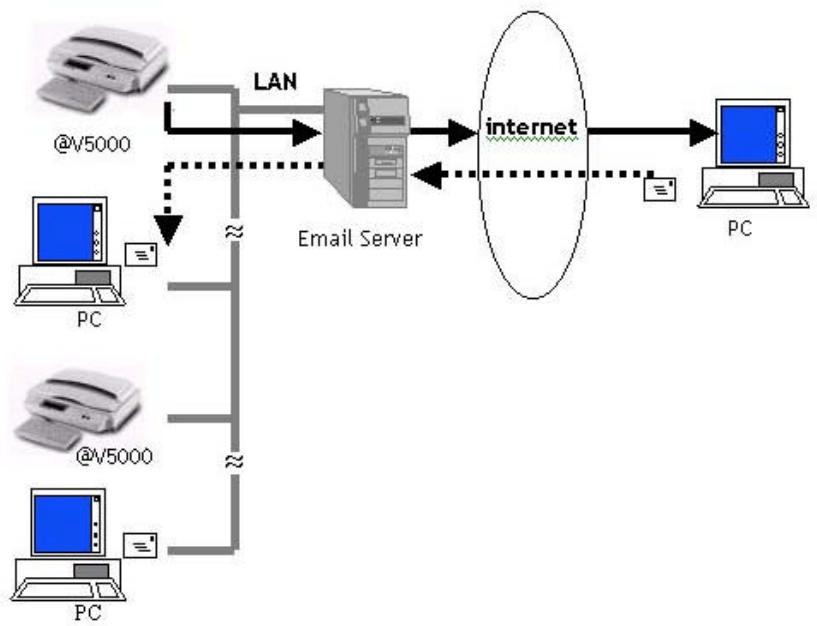

TRANSFERT DE MESSAGERIE

Le @V5000 permet de transmettre des documents sur l'Internet par courrier électronique. Les documents sont premièrement scannés et convertis en fichier jqeg ou pdf, et transmis à un destinataire éloigné comme piece jointe à un message.

Quand vous envoyez un courrier électronique à quelqu' un via le @V5000, le @V5000 utilise le protocole SMTP pour transférer votre message à votre serveur SMTP, et envoyer libre message sur l' Internet.

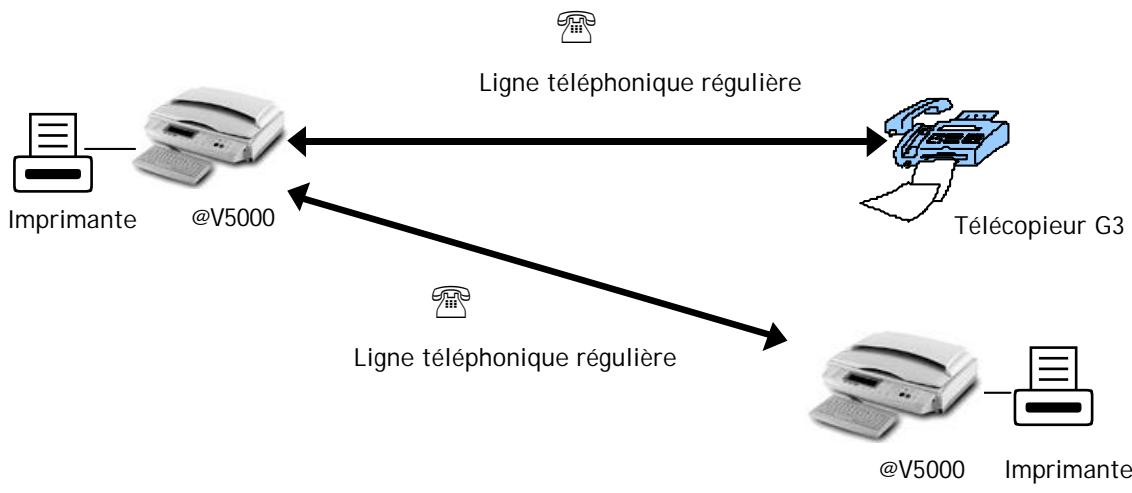

Quand le module de télécopie (facultatif) et la ligne téléphonique sont installés sur le @V5000, le @V5000 permet de transmettre vos documents simultanément via une ligne téléphonique régulière à un télécopieur G3 distant. Les documents sont premièresment scanned et convertis, puis transmis.

Une fois que le logiciel FaXess et un modem ont été convenablement installés sur votre serveur de télécopie et que la ligne téléphonique est connectée, le @V5000 permet de transmettre des documents via le service de télécopie du réseau local (LAN) à un télécopieur distant. Les documents sont premièresment scannés et convertis en fichier d'image, et transmis.

Note : Pour plus d'informations sur les fonctions du service FaXess LAN, veuillez consulter le manuel de I'utilisateur fourni par FaXess.

2 Installer l’ apparéil

Configuration requise minimum

Pour profiter de tous les avantages du @V5000, la configuration suivante est requise :

Pour envoyer des couriers électroniques du @V5000:

Réseau TCP/IP
- Serveur SMTP

Pour envoyer des documents via télécopie LAN du @V5000:

Réseau TCP/IP
- Serveur de télécopie
- FaXess (logiciel LAN fax) 5.0 ou plus (facultatif)
Modem
Ligne téléphonique (non-numérique) avec fiche RJ-11

Pour envoyer des documents via télécopieur G3 du @V5000

Ligne téléphonique (non-numérique) avec fiche RJ-11
Modem-telecopieur

Pour faire des copies du @V5000:

Une imprimante laser PCL

Note: Si vous n'êtes pas familier avec ces termes, contactez notre administrateur de réseau pour installer le @V5000 sur votre réseau.

Vérifier le contenu de la boîte

Déballez la boîte et contrôle les composants. Si un article manque, contactez immédiatement votre revendeur.

1

2

4

6

1. ADF (facultatif)
2. Clavier
3. Unité du @V5000
4. Fax-telecopieur
5. Cordon d'alimentation
6. Adaptateur d'alimentation
7. Guide rapide, sur CD

Déverrouiller l'unité de numérisation

L'unité de numération est verrouillée durant le transport pour protégger le mecanisme. Assurez-vous de déverrouiller l'unité de numération avant d'utiliser l'appareil.

1). Repérez le verrou au-dessous de l'appareil.

2). Déplacez le verrou sur la « position ouverte »

position ouverte

L'unité de numérisation à cette position avant de verrouiller le commutateur.

Note : Si vous doivent désigner votre @V5000 pour réparation ou toute autre raison, assurez-vous de le verrouiller avant le transport. Pour verrouiller votre @V5000, suivez cette méthode,

1. Eteignez le @V5000.
2. Si la tête de numérisation n'est pas positionné au devant du verre, allumez le @V5000 pour returner la tête de numérisation au devant du verre. Une fois que la tête est en place, éteignez l'appareil.
3. Déplacez le verrou sur la « position fermée »

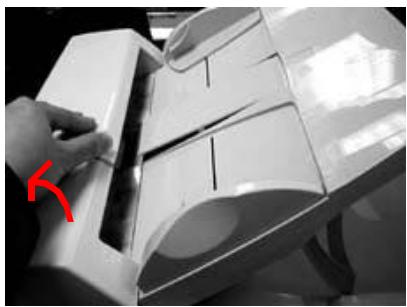

Installer le BAC (bac d'alimentation automatique) (facultatif)

1. Comme affché dans la figure ci-dessous, soulevez la couverture de documents pour-retirer les goujons des gonds. Les goujons sont l'achement attachés aux gonds pour pouvoir recouvrir un document écais.
2. Insérez les goujons de la couverture du BAC dans les gonds sur le verre de documents.
3. Levez le plateau du BAC d'environ 45 degrés.
4. Repoussez les supports sous le plateau du BAC.
5. Redressez complètement l'extension du plateau du BAC.

CONNECTER LE CABLE ETHERNET

1. Connectez une extrémité du cable Ethernet LAN à un port disponible de votre concentrateur Ethernet.

1. Connectez l'autre extrémité au port réseau au dos de votre @V5000.

CONNECTER LE CABLE DU CLAVIER

1. Connectez le cable du clavier au port PS2 port au dos du @V5000.

CONNECTER LE MODEM-TELECOPIEUR

1. Retirez le couvercle plastique de la fente du modem- télécopieur en pressant avec votre doigt sur le coté gauche.

1. Branchez le modem-telecopier proprement dans la fente avec la prise de téléphone vers l'extérieur.
2. Branchez une des extrémités de la ligne téléphonique dans la fiche « LINE » du fax modem.

1. Branchez l'autre extrémité de la ligne téléphonique dans la fiche « RJ-11 » fournie par la société de téléphone.

CONNECTER LE CABLE D'IMPRIMANTE

1. Connectez une extrémité du cable de l'imprimante (pas inclus) à votre imprimante.
2. Connectez l'autre extrémité au port imprimante de votre @V5000.

CONNECTER LE CABLE DU BAC

Connectez le cable (attaché au couvercle de documents) du BAC (Bac d'alimentation automatique de documents) au port du BAC au dos du @V5000.

CONNECTER L'ALIMENTATION ET ALLUMER L'APPAREIL

1. Pressez l'interrupteur d'alimentation sur la position « 0 » pour éteindre le @V5000.
2. Connectez la petite extrémité du cable d'alimentation au port d'alimentation de votre @V5000.

1. Connectez l'autre extrémité à la prise de courant appropriée.

2. Pressez l'interrupteur d'alimentation sur la position « I » pour allumer votre @V5000. ÀpRES le message de mise en route – préchauffage, l'écran LCD affiche le statut de copie prét comme indiqué ci-dessous.

Scale

PCL Printer

Plain Paper

A4/Letter/B5/A3

100%

Text / Photo / Mixed

pies

1

Note : Vous pouvez laisser votre @V5000 allumé en permanence – il utilise une fonction d'économie d'énergie. S'il n'est pas utilisé pour quatre heures, le @V5000 éteint automatiquement la lampe de numérisation.

Avant d'utiliser le @V5000, il est nécessaire de le configurer convenablement sur votre réseau pour utiliser les fonctions de messagerie et de télécopie. Les paramètres de réseau suivants doivent être définis. Veuillez contacter votre administrateur de réseau pour les informations requises et la connexion au LAN.

Pour définiR les paramètres de réseau via le panneau de configuration,

1. Allumez le @V5000, Pressez le bouton Menu et Sélectionnez « Network Configuration ». Une fenêtre Login apparaît. Pressez le bouton « Select » pour ignorer cet écran et afficher la fenêtre Network Setting. (Si vous avez changé le nom d'utilisateur et le mot de passer, le nouveau nom et mot de passer sont requis chaque fois que vous Sélectionnez les options « Network Configuration » et « Administrator ».) Entrez les informations de réseau au moins pour les options 1 à 4 dans la fenêtre Network Setting. (Pour les informations de réseau correctes, veuillez contacter l'administrateur de réseau de votre bureau.) Assurez-vous de sélectionner « Save & Exit » sur l'écran pour enregistrrer vos options de réseau.

Les paramètres de réseau

1.	General	1.	IP Address:	. . .
2.	Network Configuration	2.	Subnet Mask:	. . .
3.	Copy	3.	Gateway IP:	. . .
4.	E-Mail	4.	SMTP Server:	. . .
5.	Fax	5.	SMTP Port:
6.	Speed Dial	6.	Fax Server:	. . .
7.	Function Buttons	7.	NTP Server:	. . .
8.	Administrator	8.	Save & Exit:
		9.	Exit

2.Consultez your administrateur de reseau pour les parametes de reseau.
3. Utilisez la touche pour faire défilier le menu Save & Exit et pressez le bouton Select pour enregistrer vos paramétres.

Note :

1. Si vous foulez assigner un nom d'utilisateur, pressez le bouton « Menu » et Sélectionnez l'option « Administrator » > « Admin. Login Name » et tapez votre nom. (Jusqu'à 16 caractères)
2. Si vous foulez assigner un mot de passer, pressez le bouton « Menu » et sélectionnez l'option « Administrator » > « Admin. Password » et tapez votre mot de passer. (Jusqu'à 8 caractères)
3. Notez votre nouveau nom d'utilisateur et mot de passer : Ils sont requis chaque fois que vous selectionnez les options « Network Configuration » et « Administrator »
4. Pour envoyer des documents via le courrier électronique du @V5000, vous doivent entra r au moins les options IP Address / Subnet Mask / Gateway IP / SMTP Server.
5. *NTP Server : Network Time Protocol. Pour régler l'horloge du @V5000, il est recommendé de replir l'adresse IP de votre serveur NTP. Les adresses des serveurs NTP suivants peuvent être accédées. Choisissez simplement une adresse et replisseez l'adresse IP dans le champ de serveur NTP sur l'écran de réseau.

Pays	Nom d'hôte	Adresse IP
Australie	ntp.cs.mu.OZ.AU	128.250.36.2
Canada	clock.uregina.ca	142.3.100.2
Suisse	swisstime.ethz.ch	129.132.2.21
Allemagne	ntp0.fau.de	131.188.34.75
France	canon.inria.fr	192.93.2.20
Hong Kong	clock.cuhk.edu.hk	137.189.6.18
Japon	clock.nc.fukuoka-u.ac.jp	133.100.9.2
E.U	ntp.alaska.edu	199.165.76.11

1. Pour régler l'horloge du @V5000, en plus d'entrée l'adresse IP du serveur NTP, vous doivent désigner le fuseau horsaire approprié pour votre zone dans le champ « Date/Time ». Pour désigner le fuseau horsaire, pressez les boutons « Menu », puis « General » sur le panneau de configuration et Sélectionnéz le fuseau dans le champ « Time Zone ». Le @V5000 peut alors afficher la date et l'heure exacte chaque fois qu'il est allumé.

Ce chapitre déscrit comment effectuer les activités d'administrateur sur le panneau de configuration ou sur la page Web du @V5000.

L'accès aux activités d'administrateur est bloqué par le mot de passée d'administrateur. Il est recommendé de créé un mot de passage avant d'effectuer ces activités.

Administrer via l'affichage LCD

Menu

1. Pressez le bouton Menu ( ). L'écran de paramètres ci-dessous apparait .

2. General

3. Network Configuration
4. Copy
5. E-Mail
6. Fax
7. Speed Dial
8. Function Buttons
9. Administrator

10. Information

11. Utilisez les touches menus.

ou

pour vous déplacer entre les

1. Pour le contenu de chaque menu, veuillez voir la section suivante, Résumé des activités de l'administrateur.

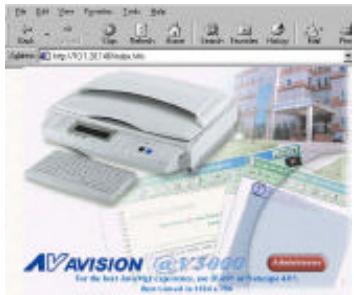

2. Lancez votre navigateur, Netscape 4.0 ou IE. 4.0 (ou plus).

3. Tapez l'adresse IP de votre @V5000 dans le champ URL de votre navigateur. La page Web du @V5000 apparaît.

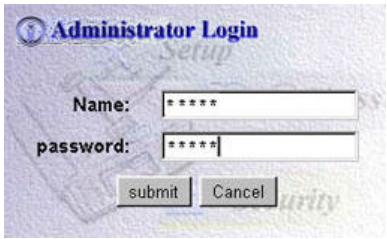

1. Cliquez sur Administrator pour afficher la boîte de dialogue Administrator Login.

1. Entrez votre nom et votre mot de passer et cliquez sur Submit. L'écran de paramètres apparaît.

1. Pour le contenu de chaque menu, veuillez voir la section suivante, Résumé des activités de l'administrateur.

3-2 Administration

Description des paramètres de configuration
Menu Setup
General
Device Name	Affiche le nom du modele.
Date/Time	Date et heures courantes.
Time Zone	Basé sur Greenwich Mean Time (GMT).
Network Configuration
IP Address	Adresse IP de votre @V5000.
Subnet Mask	Adresse IP de votre masque de sous-réseau.
Gateway	Adresse IP de votre passerelle.
SMTP Server	Adresse IP de votre serveur SMTP.
SMTP Port	Le numéro de port pour la connexion SMTP.
Fax Server	Adresse IP de votre serveur FaXess LAN.
NTP Server	Adresse IP de votre serveur NTP.
Copy
Printer Name	Imprimante PCL
Paper Type	Papier simple
Paper Size	Choix : Letter, A4, Legal
E-Mail
Default Subject	Texte par défaut pour le champ Subject dans les messages du @V5000. Jusqu'à 64 caractères permissible. Le sujet par défaut est utilisé seulement si l'utilisateur n'entre rien dans le champ Subject dans le message électronique du @V5000.
B/W File Format	Format de fichier pour les documents à envoyer en noir et blanc via lecourrier électronique du @V5000. Choix : PDF ou TIFF
Color File Format	Format de fichier pour les documents couleur à envoyer via lecourrier électronique du @V5000. Choix : TIFF, JPG, et PDF
Fine Resolution(B&W)	Résolution de numérisation pour scanner du @V5000. Choix : Fine (75 dpi, 100 dpi, 150 dpi, 200 dpi, 300 dpi, 400 dpi)
Super Fine Resolution(B&W)	Résolution améliorée pour scanner du V5000. S. Fine (100 dpi, 150 dpi, 200 dpi, 300 dpi, 400 dpi, 600 dpi)
Fine Resolution(Color)	Résolution de numérisation pour scanner du @V5000. Choix : Fine (75 dpi, 100 dpi, 150 dpi, 200 dpi, 300 dpi, 400 dpi)
Super Fine Resolution(Color)	Résolution améliorée pour scanner du V5000. S. Fine (100 dpi, 150 dpi, 200 dpi, 300 dpi, 400 dpi, 600 dpi)
Activités	Description
Menu Setup
E-Mail
Document Type	Contenu du document. Choix : Text, Photo, et Auto
Compression Rate	Niveau de compression pour les documents que vous envoyez du @V5000. Choix : Low, Medium, et High
Enable Background Remove :	Supprime la couleur d'arrière-plan pour affiner votre texte.
Fax Modem Info
Station ID	Numéro de télécopie de votre @V5000.
Country/Area	United States(for fax modem).
Speaker Control	Choix : Always On, Handshake On, Always Off
Speaker Volume	Choix : 0,1,2,3,4,5,6,7
Enable Receive	Choix : Yes, No
Rings to Auto Answer:	Nombre de sonneries avant de transférer à la réponse automatique en envoyant une télécopie du module de télécopie. Choix : 0,1,2,3,4,5,6,7
Report to Admin. Via	Envoyer rapport de statut de télécopie a l'administrateur par courrier électronique. Choix : Yes, No
Print Fax Report Now	Envoyer rapport de télécopie maintainant.
Function Buttons
Button #1~6	Définit les feuilles de transmission gratuites pour les touches Fn#1~6 du clavier PS2 fourni. Choix : Copy, E-mail, Fax
Menu Address Book
Email	Adresses de courrierlectronique pour le @V5000. Jusqu'à 2000 adresses de courrier et destinations de télécopie peuvent être définies. Mens : Add, Delete, et Modify
Fax	Numéro des destinations de télécopie pour le @V5000. Jusqu'à 2000 adresses de courrier et destinations de télécopie peuvent être définies. Mens : Add, Delete, et Modify
Group	Groupes de plus d'une adresse de courrier ou de destination de télécopie. Jusqu'à 100 groupes peuvent être définis. Jusqu'à 99 adresses ou destinations peuvent être définies dans un groupe. Mens : Add, Delete, et Modify
Menu Speed Dial
Name	Nom de la liste de numérorotation rapide pour les destinations de télécopie. Jusqu'à 12 numérios peuvent être défiinis.
Fax Number	Numérores de la liste de numérorotation rapide. Jusqu'à 12 numérios peuvent être défiinis.

Activités	Description
User Profile
Local User	Créer et afficher les utilisateurs enregistrés de l'appareil si les options « Enable Security For Email » ou « Enable Security For Fax » sont cochées. Menu : Add, Delete, et Modify
Administrator
Login Name	Nom de connexion pour l'administrateur. Pour changer, entraun un nouveau nom dans le champ. Note : Le nom de connexion distingué entre majuscules/minuscules et peut être de 16 caractères.
Enter New Login Name	Nouveau nom de connexion de l'administrateur s'il souhaite créé un nouveau. Note : Jusqu'à 16 caractères sont permis.
Verification	Confirmation du nouveau nom de connexion.
Administrator E-Mail Address	L'adresse électronique de l'administrateur. Mise à jour dans ce champ.
Enter New Address	Nouvelle adresse de messagerie de l'administrateur s'il souhaite une nouvelle adresse. Note : Jusqu'à 64 caractères sont permis.
Verification	Confirmation de la nouvelle adresse.
Password	Mot de passer de l'administrateur. Pour changer, cliquer deux fois sur Password pour afficher la boîte de dialogue Change Password.
Enter Old password	Ancien mot de passer de l'administrateur.
Enter New password	Nouveau mot de passer de l'administrateur s'il souhaite créé un nouveau mot de passer. Note : Jusqu'à 8 caractères sont permis.
Verification	Confirmation du nouveau mot de passer.
Enable Security for Emails	Défilier sur Yes pour empêcher des utilisateurs non-enregistrés d'envoyer des messages du @V5000.
Enable Security for Fax	Défilier sur Yes pour empêcher des utilisateurs non-enregistrés d'envoyer des télécopies du @V5000.
Add "To" Address After Sending	Défilier sur Yes et un dialogue offre d'ajouter la nouvelle adresse de courrier électronique dans le carnet d'adresses après avoir envoyé le document.
E-mail Default From	Adresse de courrier électronique par défaut pour le champ From dans le message du @V5000. Jusqu' à 64 caractères sont permitted. L'adresse par défaut est utilisée seulement si utilisateurs n' entend rien dans le champ From.
LAN Fax Default From	Compte par défaut pour le champ From de télécopies du @V5000. Jusqu' à 64 caractères sont permitted. Note : Le compte est l'adresse de courrier électronique enregistrée dans le service de télécopie LAN par l' administrateur.
Save Current Settings as Default	Enregistre tous les paramètres modifiés comme définuts.

4 Gérer le carnet d'adresses

Avision Java-Manager est un utiliser de navigation commode pour gérer le carnet d'adresses du @V5000. Puisque seul l'administrateur peut gérer le carnet d'adresses, Il est recommendé que l'administrateur du @V5000 consulte ce chapitre avant l'utilisation.

Gérerète r¢net d'adresses

AJOUTER DES ADRESSES ELECTRONIQUES

Pour ajouter des adresses de courrier électronique,

1. Lancez votre navigateur, par exemple Netscape Communicator ou Microsoft IE.
2. Tapez votre adresse IP dans le champ d'URL.

Par example, http://xxx.xxx.xxx.xxx

La page Web Avision @V5000 apparait comme indiqué ci-dessous.

Note : Il est conseilé de visualiser cette page Web à une résolution de 1024 x 768 ppp.

1. Cliquez sur le bouton Administrator pour afficher la boîte de dialogue Login.

1. Entrez le nom et le mot de passer de l'administrateur et cliquez sur le bouton « Submit ». L'écran Administrator apparait.

1. Cliquez sur « adress » pour afficher la boîte de dialogue Address Book.

1. Cliquez sur l'icone E-mail etCHOisissez « Add » pour afficher la boite de dialogue Add A New E-mail Address.

1. Entre le nom et le mot de passer de l'utilisateur et l'adresse électronique et cliquez sur « Continue » ou « Finish » pour enregistrer et quitter.

4-2 Gérer le carnet d'adresses

Pour modifier des adresses de courrier électronique,

1. Répétez les étape 1 à 5 de la section précédente, Ajouter des adresses. La boîte de dialogue Address book apparait.

1. Cliquez sur l'icone E-mail etCHOISSEZ I'adresse que vous poulez modifier de la liste. Une boite de dialogue Modify E-mail address apparait.

1. Modifiez votre adresse.
2. Cliquez sur « Update » pour enregistrer ou « Cancel » pour quitter.

Pour supprimer des adresses de courrier électronique,

1. Répétez les étape 1 à 5 de la section précédente, Ajouter des adresses. La boîte de dialogue Address book apparait.

1. Cliquez sur l'icone E-mail au sommet etCHOisissez les adresses a supprimer de la liste.
2. Cliquez sur « Delete ». Un message de confirmation apparait. Cliquez sur « OK » et « Cancel » pour confirmer la suppression et quitter.

AJOUTER DES NUMEROS DE TELECOPIE

Pourajouterdesnumerosdetelecopie,

1. Répétez les étape 1 à 5 de la section précédente, Ajouter des adresses. La boîte de dialogue Address book apparait.

1. Cliquez sur I'icone Fax au sommet et choisissez « Add » pour afficher la boîte de dialogue Add A New Fax Number.

1. Entrez le nom et le nouveau numéro et cliquez sur « Continue » ou « Finish » pour enregistrer et quitter.

Pour modifier des nombres de télécopie,

1. Répétez les étape 1 à 5 de la section précédente, Ajouter des adresses. La boîte de dialogue Address book apparait.

1. Cliquez sur icone Fax au sommet et choisissez le numero de télécopie à modifier ou supprimer. Cliquez sur Modify pour afficher la boite de dialogue Modify A Fax Number.

1. Modifiez vos informations de télécopie.
2. Cliquez sur « Update » pour enregistrer ou « Cancel » pour quitter.

Pour supprimer des numéroes de télécopie,

1. Répétez les étape 1 à 5 de la section précédente, Ajouter des adresses. La boîte de dialogue Address book apparait.

1. Cliquez sur icone Fax au sommet et choisissez le numero de télécopie à supprimer de la liste.
2. Cliquez sur « Delete » pour effacer le numéro. Un message de confirmation apparait. Cliquez sur « OK » et « Cancel » pour confirmer et quitter.

AJOUTER DES GROUPE

Pour ajouter de nouveaux groupes,

1. Répétez les étape 1 à 5 de la section précédente, Ajouter des adresses. La boîte de dialogue Address book apparait.

1. Cliquez sur icone Group et choisissez « Add » pour afficher la boite de dialogue Add A New Group.

1. Entre le nom de groupe.
2. Choisissez l'adresse sur le coté droit et cliquez sur « pour l'ajouter au groupe.
3. Cliquez sur « Update » pour continuer ou « Cancel » pour quitter.

Pour modifier des groupes,

1. Répétez les étape 1 à 5 de la section précédente, Ajouter des adresses. La boîte de dialogue Address book apparait.

1. Cliquez sur icone Group au sommet et choisissez « Modify » pour afficher la boîte de dialogue Modify Fax.

1. Choisissez un membre à supprimer du groupe et cliquez sur la touche pour supprimer, ou selectionnez un nouveau membre des adresses/numeros sur le coté croit et cliquez sur pour l'inserer au groupe.
2. Cliquez sur « Update » pour modifier ou « Cancel » pour quitter.

Pour supprimer des groupes,

1. Répétez les étape 1 à 5 de la section précédente, Ajouter des adresses. La boîte de dialogue Address book apparait.

1. Cliquez sur icone Group et choisissez le groupe à supprimer de la liste.

1. Cliquez sur « Delete » pour effacer le numéro. Un message de confirmation apparait. Cliquez sur « OK » pour confirmer ou « Cancel » pour quitter.

Note : Un groupe peut être une combinaison de plusieurs adresses électroniques et de nombres de télécopie.

Avec un panneau de configuration intuitif, le @V5000 est facile à utiliser. En fait, opérer le @V5000 ne requiert que trois étapes :

1. Chargez votre papier dans le BAC ou sur le verre.

2. Tapez ou selectionnez votre destinataire.

3. Pressez les boutons « Mono » envoyer votre document.

Mono
ou « Color »

Color
pour

Les sections suivantes décrivent en detail les points à savoir et les caractéristiques avances pour envoyer vos documents et faire des copies avec le @V5000.

Le @V5000 peut scanner et envoyer des documents du BAC (Bac d'alimentation automatique de documents) ou du verre. Si vous voulez envoyer plusieurs pages, chargez-les dans le BAC. Le BAC peut contenir jusqu'à 50 pages. Si vous voulez envoyer des pages d'un livre, des coupures de journaux, des papiers floissés ou pliers, placez-les sur le verre.

REMARQUES SUR L'UTILISATION DU BAC

Avant d'utiliser le BAC, veuillez vous assurer que votre papier se conforme aux specifications suivantes :

• Documents de taille de 114 × 139 ~mm ÷ 297 × 420 ~mm (A3).
• Documents de poids de 28 56 mg / 0.005 0.015 ~cm .
• Documents carrés ou rectangulaires et de bonne condition (pas fragile ou froissé).
• Documents sans pris, déchirures, encre mouillé, ou perforations.
• Documents sans agrafes, trombones, notes collantes.

** Pour transmettre des documents de types irréguliers, placez-les sur le verre ou copiez-les premièrement et envoyer la copie.

1. Assurez-vous vos documents n' ont pas d'agrafes, de trombones et ne sont pas déchirés.
2. Si vous avez plusieurs pages, éventez-les pour éviter des bourrages de papier. Le BAC peut containir jusqu'à 50 pages en une fois.

1. Placez les documents avec le texte VERS LE HAUT dans le BAC et assurez-vous que le début de la page passe en premier.

1. Ajustez les guides de papier pour centrer les documents dans le BAC.

2. Ouvrez le couvercle de documents pour révêler le verre.

3. Placez vos documents avec le texte CONTRE le verre et alignez-les au coin supérieur droit du verre.

1. Refermez le couvercle.

2. Placez vos documents face vers le haut dans le BAC ou face en bas sur le verre.

3. Pressez le bouton E-MAIL. Le LCD affiche I' écran de messagerie.

From:

Subj:

To:

CC:

BCC:

Memo:

Vous pouvez selectionner temporairement votre résolution de numérisation entre Fine (75 dpi, 100 dpi, 150 dpi, 200 dpi, 300 dpi, 400 dpi) et Super Fine (100 dpi, 150 dpi, 200 dpi,300 dpi, 400 dpi, 600 dpi) en pressant le bouton Menu et selectionnant E-mail, puis Fine Resolution ou S. Fine Resolution.

1. Entrez votre adresse électronique manuellement avec le clavier.

Ou sélectionnez l'adresse électronique du carnet d'adresses via le

1. Entrez votre message avec le clavier.
2. Pressez le bouton pour envoyer vos documents en noir et blanc.

Ou pressez le bouton Color pour envoyer les documents en couleur. Le LCD affiche le progrès de l'opération.

Page 1

E-Mail

100%

OK

Note : 1. Vous pouvez envoyer des documents par courrier ou télécopie simultanément.

1. Si la case « Enable Security for Email » est cochée, vous devez entre le mot de passer pour acceder à la fonction de courrier électronique.
2. Si vous commette une erreur pendant le procédé de transmission, presse la touche Stop/Clear pour annuler.
3. Si vous ne tapez rien dans les champs From, Subject, To, CC, ou BCC pendant trois minutes, le LCD efface automatiquement les caractères déjà entrés.
4. Jusqu'à 18 lignes de texte sur le LCD (chaque ligne inclut 34 caractères) peuvent être affichée dans le champ Memo.

AVANT D'ENVOYER DES DOCUMENTS VIA LE SERVICE FAXESS LAN DE TELECOPIE

1. Veuillez installer le logiciel FaXess (facultatif) sur votre serveur de télécopie. Consultez le manuel de l'utilisateur fourni pour installer FaXess convenablement.
2. Installez un modem sur votre serveur de télécopie.
3. Connectez la ligne téléphonique au modem.
4. Pressez le bouton « Menu » sur le Panneau de configuration etCHOisissez « Administrator », et entrez I'adresse electronique devoiture serveur FaXess LAN dans le champ « Fax Def.From (Contactez votre administrateur système pour I'adressecorrecte.)

NOTES AVANT D'ENVOYER DES DOCUMENTS VIA LE MODULE DE TELECOPIE

1. Veuillez installer le modem-telecopier dans la fente modem au dos de l'appareil. (Voir chapitre 2)

2. Branchez une des extrémités du cable de la ligne téléphonique dans la fiche « RJ-11 » fournie par la société de téléphone et l'autre extrémité dans la fiche « LINE » du modem-telecopier. (Voir chapitre 2)

3. Placez vos documents face vers le haut dans le BAC ou face en bas sur le verre.

4. Pressez le bouton FAX. Le LCD affiche I'ecran Fax.

Fax No.:

Text / Photo

A4 /A4R /Letter/B5/B5R/A3

Vous pouvez selectionner temporairement votre résolution de numérisation entre Fine (204x98 dpi) et Super Fine (204x196dpi) en pressant le bouton Menu et selectionnant Fax/Modem, puis Fine Resolution ou S. Fine Resolution.
3. Entrez votre numero de télécopie avec le clavier.

Ou selectionnéz votre destination de télécopie de l'annuaire via le

1. Presse le bouton pour envoyer vos documents.

Le LCD affiche le progrès de l'opération.

Page 1	100%
Fax	OK

Note :

1. Si la case « Enable Security for Fax » est cochée, vous devez entre le mot de passer pour acceder à la fonction de télécopie.
2. Si vous commettez une erreur pendant le procédé de transmission, pressez la touche Stop/Clear pour annuler.

UTILISER LA LISTE DE NUMEROTATION RAPIDE

REGLER LA LISTE DE NUMEROTATION RAPIDE

La Liste de numérotation rapide permet de composer un numéro en pressant une seule touche. Pour utiliser cette méthode, vous devez premièresment définir le numéro de télécopie dans la touche Speed Dial.

Pour définir la liste de numérotation rapide,

1. Pressez le bouton Menu (Menu) sur le Panneau de configuration et selectionnez « Speed Dial » et pressez le bouton Select/OK (Select/OK). L'écran Speed Dial apparait.

1. Sélectionnez le numéro désiré. L'écran de número de télécopies apparait.
2. Entrez le numéro et le nom de télécopie
3. Sélectionnez Save & Exit et pressez le bouton Select/OK ( Select/OK) pour enregistrer vos paramètres.

Note : La numérotation rapide ne fonctionne que si vous envoyez votre document via le modem- télécopieur fourni. Pour installer le modem- télécopieur, veuillez consulter le Chapitre 2 Installer I' apparéil.

LES ETAPES D'OPERATION

1. Pressez le bouton Fax ( FAX
2. Dans le champ Fax Number, pressez le bouton Speed Dial ( ). L'écran Speed Dial apparait.

L'écran Speed Dial.

1. abc	9.
2. famille	10.
3. bureau	11.
4.	12. Save & Exit:
5.	13. Exit
6.
7.
8.

1. Sélectionnez le numéro voulu et pressez le bouton Select/OK (Select/OK). Le numéro sélectionné apparait dans le champ Fax Number.
2. Pressez le bouton Mono (Mono) pour envoyer votre document par le modem-telecopier.

UTILISER LE BOUTON HOOK

Le bouton Hook permet d'entendre la tonalité ou d'utiliser la fonction de télécopie à la demande.

Pour utiliser le bouton Hook,

1. Pressez le bouton Fax (FAX) sur le panneau.
2. Pressez le bouton Hook (Hook).
3. Composez le numéro de télécopie de votre destinataire dans le champ Fax. Vous entendrez la tonalité.
4. Suivez les instructions fournies par le destinataire. Une fois cela fait, presse le bouton Mono (Mono) pour démarrer.

5. Le message Send ou Receive Fax est affché.

6. Send Fax.

7. Receive Fax.

8. Choisissez d'envoyer ou de receivevoir une télécopie. Le document est envoyé si vous choisissez Send Fax. Ou la machine receives et imprimerera les documents requis d'un télécopieur distant si vous choisissez Receive Fax.

AVANT DE FAIRE DES COPIES

Avant de faire des copies via le panneau de configuration, veuillez vérifier que :

1. Notre imprimante supporte le langage PCL ou Postscript.
2. Notre imprimante est bien connectée au @V5000.

Pour faire des copies simples,

1. Placez vos documents dans le BAC ou sur le verre.
2. Pressez le bouton pour copier vos documents en noir et blanc.

Or pressez le bouton Color pour copier en couleur. Le LCD affiche le progrès de l'opération.

Copying

80%

Note : Si vous commettez une erreur pendant le procédé de transmission, pressez la touche Stop/Clear pour annuler.

Avant d'utiliser les caractéristiques de copie, assurez-vous d'avoir connecté une imprimante laser noir et blanc ou couleur à votre @V5000.

Veuillez aussi notes que le @V5000 peut être connecté à diverses marques d'imprimantes laser si elles sont compatibles avec PCL (il fournit aussi un support pour certaines imprimantes PostScript). La liste d'imprimantes supportée suit :

Marque/ Modèle

Canon LBP730

Canon LBP2200

CASIO N5

EPSON 3000C

EPSON 8300C

EPSON C8000

EPSON ESCPAGE-C

KYCOREA Mono Printer

NEC 2250H

OKI C9200

OKI C9400

RICOH NX710

PCL printer

... plus bientôt

Note :

Pour la liste d'imprimantes la plus récente, veuilles visiter le site Web d'Avision à http://www.avision.com

Vous pouvez acceder à une variété de caractéristiques de copie avant de presser les boutons « Mono » ou « Color » :

• Changer l'échelle
• Ajuster la densité
  Choisir la qualite de copie
• Choisir laaille de papier
• Augmenter le compte de copies
  Définir Text/Photo/Mixed

CHANGER L'ECHELLE

Pour réduire ou agrandir le document original,

1. Pressez le bouton Copy sur le panneau pour afficher l'écran de copie.

1. Pressez les boutons et pour agrandir ou réduire votre document par incrément de 1% .

Presse le bouton rond pour désir une taille prédéfinie : 141%, 122%, 115%, 93% (page entière) 86%, 81%.

** Une fois vos copie faites, les paramètres que vous venez de régler restent sur l'affichage LCD pour trois minutes. Àpres trois minutes, l'appareil returne automatiquement aux réglage par défaut d'usine.

Le @V5000 est réglé à l'avance à un niveau de densité normal. Si vous document original a un contraste plus clair ou plus souvent, vous pouvez améliorer la qualité en utilisant la caractéristique de densité.

Pour changer la densité,

1. Pressez le bouton Copy sur le panneau pour afficher l'écran de copie.

1. Pressez le bouton pour passer au champ de densité.
2. Choisissez la densité désirée avec les boutons ou

** Une fois vos copie faites, les paramètres que vous venez de régler restent sur l'affichage LCD pour trois minutes. ÀpRES trois minutes, l'appareil returne automatiquement aux réglage par défaut d'usine.

Le @V5000 est réglé à Fine comme qualité de copie, le paramètre convenable pour la plupart des documents. Si nécessaire, ce réglage peut être changé à Super Fine.

PourCHOISIRla qualitedecopie,

Pressez le bouton

pour améliorer la qualité des copies.

L'indicateur lumineux du bouton Super Fine est allumé.

** Une fois vos copie faites, les paramètres que vous venez de régler restent sur l'affichage LCD pour trois minutes. ÀpRES trois minutes, l'appareil returne automatiquement aux réglage par défaut d'usine.

Votre apparéil est régle à l'avance à la taille Letter. Si votre papier est de taille différente, changez la taille de sortie.

Pour changer la taille du papier de sortie,

1. Pressez le bouton Menu (Address/ Phone Book) sur le panneau de configuration.
2. Pressez le bouton pour defiler au menu Copy et pressez le

bouton Select (Select/OK). Le menu Copy apparait.

1. Printer Name:
2. Paper Type:

3. Paper Size:

4. Pressez le bouton pour passer à Paper Size et pressez le bouton Select pour afficher l'option. (Letter/A4/Legal/A3)

5. Choisissez la taille de papier avec les boutons ou et pressez le bouton Select.

** Une fois vos copie faites, les paramètres que vous venez de régler restent sur l'affichage LCD pour trois minutes. ÀpRES trois minutes, l'appareil returne automatiquement aux réglage par défaut d'usine.

Le @V5000 est réglé à l'avance à 1 copie. Pour augmenter le nombre de copies, utilisez le clavier ou le pavé numérique.

Pour augmenter le compte de copies,

1. Pressez le bouton Copy sur le panneau de configuration pour afficher l'écran de copie.
2. Entrez votre compte de copie avec le clavier numérique. Le LCD affiche le nombre de copies.

** Une fois vos copie faites, les paramètres que vous venez de régler restent sur l'affichage LCD pour trois minutes. ÀpRES trois minutes, l'appareil returne automatiquement aux réglage par défaut d'usine.

Si requis, vous pouvez changer à photo ou texte.

Pour changer au mode photo ou texte,

1. Pressez le bouton Copy sur le panneau de configuration pour afficher l'écran de copie.

1. Pressez le bouton pourdéfilerau champ Tex/Photo/Mixed.
2. Choisissez votre option avec les boutons ou

** Une fois vos copie faites, les paramètres que vous venez de régler restent sur l'affichage LCD pour trois minutes. ÀpRES trois minutes, l'apparil returne automatiquement aux réglage par défaut d'usine.

Utiliser le bouton d'alimentation manuelle

Le bouton « Manual Feed » permet de numériser des documents de plusieurs pages manuellement sur le verre de documents page par page. Avec le bouton « Manual Feed », le destinataire peut receivevoir vos documents de plusieurs pages en une seule transmission de courrier électronique ou télécopie.

Pour utiliser le bouton « Manual Feed »,

1. Pressez le bouton « Manual Feed » ( ). L'indicateur lumineux du bouton « Manual Feed » est allumé.
2. Pressez le bouton E-Mail sur le panneau de configuration. (Si vous souhaitez envoyer le document de plusieurs pages par télécopie, pressez le bouton de télécopie.)
3. Remplissez les champs « From » et « To » dans l'écran E-Mail. (Entrer le numéro de télécopie pour une télécopie.)
4. Pressez le bouton Mono ou Color pour lancer I'envoi de votre document.
5. Une fois la première page numérique, l'affichage LCD vous demandera de placer la page suivante.
6. Placez la page suivante sur le verre de documents, et pressez le bouton « Couleur » ou « Mono » selon l'affichage LCD.
7. Pressez le bouton « Manual Feed » ( ) à nouveau pour arrêt de numériser. L'indicateur du bouton s'estint.
8. L'affichage LCD affiche le message de terminaison. Le destinataire peut receivevoir vos documents de plusieurs pages en une seule transmission de courrier électronique ou télécopie.

Codes/messages d'informations

CODES D'INFORMATIONS - NUMERISATION ET COPIE

Code d'info	Sens	Action	Page
10001	Erreur SRAM	Relancer le @V5000. (Eteindre et rallumer.) Si le code apparaît toujours, contacter le vendeur.	--
10002	Erreur DRAM	Relancer le @V5000. Si le code apparaît toujours, contacter le vendeur.	--
10003, 10004	Erreur lampe	Relancer le @V5000. Si le code apparaît toujours, contacter le vendeur.	--
10005	Erreur senseur	Relancer le @V5000. Si le code apparaît toujours, contacter le vendeur.	--
10006	Erreur lampe	Relancer le @V5000. Si le code apparaît toujours, contacter le vendeur.	--
10007	Erreur verrou	1. Eteindre le @V5000. 2. Repérer le verrou sous l'appareil et déverrouiller l'appareil. 3. Relancer le @V5000. Si le code apparaît toujours, contacter le vendeur.	2-3
10008, 10009	Erreur BAC	Bourrage de papier du BAC. Ouvrir le BAC et-retirer le papier du BAC. Si le code apparaît toujours, contacter le vendeur.	6-2
10201	Erreur accès Z1	Relancer le @V5000. Si le code apparaît toujours, contacter le vendeur	--
10202	Erreur Z1 SRAM	Relancer le @V5000. Si le code apparaît toujours, contacter le vendeur	--

MESSAGE - NUMERISATION ET COPIE

Messages LCD	Action	Page
Copy function disabled.	Télécharger le profil d'imprimante.	--
Check printer cable or status.	1. Contrôler si le cable d'imprimante est bien connecté. 2. Contrôler si l'imprimante est allumée. 3. Relancer le @V5000 et l'imprimante. 4. Si le message apparaitès toujours, contacter le vendeur.	--

CODES D'INFORMATIONS - RESEAU

Code d'info	Sens	Action	Page
20512	Connexion non réussie.	Envoyer une requête « ping » au @V5000 d'un autre ordinateur. Si le @V5000 n'a pas de réponse, effectuer alors les étapes suivantes.	2-5, 2-9
20519	Adresse de destination invalide.
20530	Réseau pas disponible.	1. Contrôler si le connecteur RJ-45 est bien branché.
20531	Réseau pas attaignable.	2. Contrôler le cable Ethernet.
		3. Contrôler l'adresse IP du @V5000.
20533	Connexion annulée par le serveur.	4. Contrôler l'adresse IP de destination.
		5. Contrôler le masque de sous-réseau.
20534	Connexion réinitialisée par le serveur.	6. Contrôler l'IP de la passerelle.
20540	Délai de connexion dépasse.
20541	Tentative de connexion non réussie.
20545	Ne peut atteindre l'hote de destination.

CODES D'INFORMATIONS - TELECOPIES VIA MODEM-TELECOPIEUR

Code d'info	Sens	Action	Page
40003	Modem-télécopier n'a pas détecté le signal éloigné	Contrôr la ligne téléphonique et réessayer.	--
40004	Erreur survient pendant la connexion.	Contrôr la ligne téléphonique et réessayer.	--
40006	< PAS DE TONALITE> Modem-télécopier n'a pas détecté une tonalité.	Contrôr la ligne téléphonique et réessayer. Si I' erreur apparait toujours, contacter le vendeur.	--
40007	< OCCUPE> Modem-télécopier a détecté un signal occupe.	Attendre quelques secondes, et réessayer.	--
40008	< PAS DE REPONSE > Modem éloigné ou le modem-télécopier n'a pas répondu à votre appel dans le temps spécifique.	Contrôr le télécopier éloigné et réessayer.	--
40016 ~ 40031	Erreur de phase A no spécifiée	Relancer l' apparil, et réessayer. Si I' erreur apparait toujours, contacter le vendeur.
40032 ~ 40063	Erreur de transmission de phase B non spécifiée	Relancer l' apparil, et réessayer. Si I' erreur apparait toujours, contacter le vendeur.
40064 ~ 40079	Erreur de transmission de phase B non spécifiée	Relancer l' apparil, et réessayer. Si I' erreur apparait toujours, contacter le vendeur.
40080 ~ 40088	Erreur de transmission non spécifiée	Relancer l' apparil, et réessayer. Si I' erreur apparait toujours, contacter le vendeur.
40112 ~ 40116	Erreur de réception non spécifiée	Relancer l' apparil, et réessayer. Si I' erreur apparait toujours, contacter le vendeur.
40144 ~ 40147	Erreur de réception non spécifiée	Relancer l' apparil, et réessayer. Si I' erreur apparait toujours, contacter le vendeur.
40160 ~ 40163	Erreur de réception non spécifiée	Relancer l' apparéil, et réessayer. Si l'erreur apparaît toujours, contacter le vendeur.
-1	Délambda dépassé	1. Contrôler la ligne téléphonique. 2. Relancer le @V5000. 3. Réessayer.

CODES D'INFORMATIONS - COURRIER ELECTRONIQUE

Code d'info	Sens	Action	Page
30421	Service pas disponible, canal de transmission fermé. Serveur va se couper.	Contacter l'administrateur de réseau.	--
31421
32421
31450	Action de courrier demandée pas exécutée : boîte aux lettres indisponible	Contrôler l'adresse « To ».
31451	Action demandée annulée : erreur locale de traitement	Contacter l'administrateur de réseau.
32451
31452	Action demandée pas exécutée : espace système insuffisant	Contacter l'administrateur de réseau.
32452
30500	Erreur de syntaxe, commande non reconnue	Relancer l'appareil et réessayer. Si l'erreur apparait toujours, contacter le vendeur.
31500
32500
33500
30501	Erreur de syntaxe dans les paramètres ou les arguments	1. Contrôler si le nom de péripérisque est valide. Le nom de péripérisque peut être trouvez en pressant le bouton « Menu » et en choisisant « General ». 2. Contrôler l'adresse « From ». 3. Contrôler l'adresse « To ». 4. Contacter l'administrateur de réseau.
31501
31501
31503	Mauvaise série de commandes	Redémarrer la machine, Et essayer plus tard. Si l'erreur apparait toujours, contacter le vendeur.
32503
30504	Paramètres de commandes pas exécuté	Contrôler si le nom de péripérisque est valide. Le nom de péripérisque peut être trouvez en pressant le bouton « Menu » et en choisisant « General ».
31550	Action demandée pas exécutée : boîte aux lettres indisponible [par ex., boîte aux lettres pas trouvée, pas d'accès]	Contrôler l'adresse « To ».

CODES D'INFORMATIONS - COURRIER ELECTRONIQUE

Code d'info	Sens	Action	Page
31551	Utilisateur pas local :Réessayer.	Contrôr I' adresse « To » .
31552	Action demandéeannulée : Allocation destockage dépassée	1. Contrôr I' adresse « From ».2. Contrôr I' adresse « To ».3. Contacter I' administrateur de réseau.
31553	Action demandée pasexécutée : Nom de boîteaux lettres pas permitted	Contrôr I' adresse « To » .
32554	Transaction a échoué	Contacter I' administrateur de réseau .

En cas de bourrage de papier, suivez ces procédures pour-retirer le papier :

1. Pressez le bouton sur la couverture avant du BAC et ouvre la couverture vers la gauche.
2. Retirez doucement le papier bloqué.
3. Refermez la couverture du BAC.

Bouton du BAC

Document

Couverture avant du BAC

Après un certain temps, les tampons et les rouleaux d'alimentation peuvent devenir contaminés avec de la poudre d'encre et de la poussière de papier. Dans ce cas, le @V5000 peut avoir des problèmes pour charger les documents. Si ceci arrive, suivez les procédures de nettoyage pour returner votre apparéil à son état original.

1. Humidifiez un tampon de coton avec de l'alcool isopropylique (95%).
2. Ouvrez gentiment le panneau avant du BAC. Essuyez les rouleaux d'alimentation. Faites tournier les rouleaux avec le doigt pour nettoyer toute la surface. Faites attention à ne pas accrocher ou endommager les ressorts.
3. Essuyez le tampon de haut en bas. Faites attention à ne pas accrocher ou endommager les ressorts.
4. Refermez l'unité du BAC. Voiture apparueil est maintainant pré à l'usage.

Le @V5000 est donc pour être sans entretien. Cependant, il a doit être occasionnellement nettoyé pour assurer une qualité d'image et des performances optimum.

Pour nettoyer le verre,

1. Ouvrez le couvercle de documents comme indiqué ci-dessous.
2. Humidifiez un tissu doux avec l'alcool isopropylique (95%)
3. Essuyez doucement le verre et la feuille blanche en dessous du couvercle pour-retirer la poussière et les particules du toner.
4. Refermez le couvercle. Le @V5000 est maintainant prét à fonctionner.

1. Couvercle de documents
2. Verre

Après avoir scanné approximativement 20.000 pages avec le BAC, le tampon peut être use et vous éprouverez peut-être des problèmes avec l'alimentation des documents. Dans ce cas, il est recommendé de replacer le module du tampon. Pour commander un module, veillez consulter votre revendeur le plus proche. Suivez alors les procédures ci-dessous pour le remplacement.

Procedure de retrait

1. Ouvrez doucement le panneau avant du BAC sur la gauche.
2. Pressez les deux crochets du module du tampon avec vos doigsts pour retarder le module.

Tampon du BAC

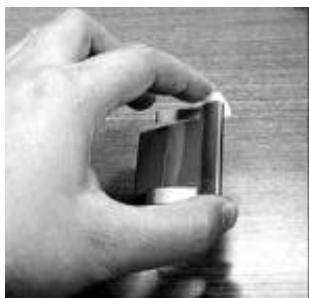

Procedure d'assemblage

1. Retirez le module du tampon du BAC de sa boîte.
2. Pressez les deux crochets du module avec deux doigts.
3. Placez le module dans les trouss jusqu' a ce qu'il se fixe en place.

INSTALLATION

Q: J'utilise un modem ADSL pour connecter à l'Internet. Est-ce que je peux utiliser le @V5000 pour envoyer des couriers électroniques?

R : Oui, mais vous doivent acceder un routeur ADSL (qui supporte NAT - Network Address Translation). ÀpRES avoir connecté le routeur ADSL au @V5000 et régèle les paramètres de réseau assignés par le routeur sur le @V5000, vous pouvez envoyer des documents numériques comme piece jointe de courrier électronique depuis le @V5000.

Q: Comment installer le modem-telecopier?

R : Les instructions d'installation sont incluses dans la boîte du modem- télécopieur. Vous pouvez aussi suivre ces étapes :

1. Localisez la fente du modem-telecopier au dos de votre @V5000.
2. Utilisez votre doigt pour-retirer la couverture de la fente.
3. Branchez le modem convenablement dans la fente du modem-telecopier avec les fiches de téléphone faisant face vers l'extérieur.
4. Branchez une extrémité de votre ligne téléphonique dans la fiche « LINE » du modem-telecopier.
5. Branchez l'autre extrémité de la ligne téléphonique dans la fiche « RJ-11 » fournie par la Compagnie de téléphone.

Q: L'appareil @V5000 ne détecte pas le modem-telecopier.

R: Veuillez tout d'abord vous assurez que le modem-telecopier est bien connecté à votre @V5000. (Vous pouvez consulter les instructions d'installation du modem). Si la connexion est correcte et l'apparil @V5000 ne déetecte toujours pas le modem-telecopier, il est possible que le modem soit défectueux. Vérifiez avec votre revendeur pour le remplacer.

Q: Quel serveur de télécopie est-il compatible avec le @V5000 ?

R: FaXess, le logiciel est facultatif.

Q: Je veux envoyer une télécopie d'un numéro interne à un autre numéro interne, sans devoir utiliser une ligne externe, mais j'ai des problèmes.

R：

1). Veuillez notes le fait que le télécopier ne travaille pas avec le système téléphonique numérique. Si le système téléphonique de votre société est numérique, vous ne pouvez pas envoyer une télécopie interne. 2). Si vous système téléphonique est analogue, vous pouvez envoyer des télécopies via le @V5000 par ligne interne. Si vous éprouvez toujours des problèmes, veuillez mette à jour le micrologiciel du @V5000 et essayer à nouveau. (PourmettreàjourlemicrologicielviaI'outildegestion dereseau,veuillez consulterle manuelde I'utilisateur dansle CD-ROM fourni.)

Q : Tous les numéroes de téléphone semblont apparaitre dans le carnet d'adresses de messagerie

R: Oui, nous combinons les numérios de télécopie de même que les adresses de messagerie dans le Carnet d'adresses. Quand vous entrez les informations du destinataire de télécopie avec FaXess LAN fax, vous pouvez désirir le numéro de télécopie et l'adresse de messagerie en même temps dans le carnet d'adresses. De cette façon, vous pouvez envoyer vos documents via LAN fax et des couriers électroniques en même temps.

Q: Quand j'envoie des télécopies du @V5000, est-ce que je peux imprimer le rapport de transmission de télécopie immédiatement après avoir fini la transmission ?

R : Pour le moment l'apparil @V5000 ne peut pas imprimer automatiquement les rapport de transmission après un envoi. Vous pouze cependant imprimer le rapport après avoir l'envoi en pressant le bouton « Menu » sur le Panneau de configuration et selectionnant « Fax Modem », puis « Print Fax Report Now ». Le rapport de télécopie est passé à votre imprimante.

Q: Quand je recois une télécopie du @V5000, I'en-tete qui affiche la date, I'heure, le nombre de télécopies, le nom de la société, et le nombre de pages total manque. Y'a-t-il un moyen d'afficher I'en-tete?

R: Cette fonction sera disponible dans la génération suivante de l'appareil @V5000.

Q: Combien de destinataires de télécopies peuvent-ils être définis dans le @V5000 ?

R: Le nombre total d'adresses de messagerie et de nombres de télécopie qui peuvent etre définis dans I'appareil est 2000.Cela signifie que si vous definissez un total de 500 adresses de messagerie, vous pouvez définir 1500 nombres de télécopie.

TRANSMISSION DE MESSAGERIE

Q: Peut-on ajuster le contraste d'image en envoyant des messages du @V5000 ?

R: Non, quand vous envoyez des images, vous ne pouvez pas ajuster le contraste de l'image puisqu'elle a eté optimisée. Cependant, votre destinataire peut l'ajuster dans une application de retouche d'images.

Q: Est-ce qu'il est possible de numériser et de générer des documents de plusieurs pages du lit du scanner?

R: Pressez le bouton « Manual Feed » avant de presser le bouton Fax, E-Mail, ou Copy. Une fois la première page numériisée, l'affichage LCD vous demandera de continuer ou de terminer la numérisation. Suivez les instructions pour compléter votre travail. Une fois toutes les pages numériées, pressez le bouton « Manual Feed » à nouveau pour désactiver la fonction. Vous pouvez aussi consulter la page 5-12 du manuel de l'utilisateur pour plus de détails.

COPIE

Q: Est-ce que le @V5000 est compatible avec les imprimantes à jet d'encre couleur?

R : Pour le moment, l'appareil @V5000 est seulement compatible avec les imprimantes laser conformes au langage d'imprimante PCL.

Q : Nous ne pouvons pas tester l'appareil parce que seul « OKI printer language » est fourni. Nous n' avons pas d'imprimantes couleur OKI.

R: Veuillez télécharger le profil de votre imprimante du site Web d'Avision, etMETRE à jour le profil avec I'outil de gestion de réseau du @V5000. Pour plus de détails sur I'outil de gestion de réseau, veuillez consulter le manuel dans le CD-ROM fourni.

AUTRES

Q: Le @V5000 n'a pas conservé la configuration de temps.

R: Veuillez entre l'adresse IP du serveur NTP (Network Time Protocol) dans la configuration de réseau du @V5000, par exemple, 128.250.36.2. Consultez la page 2-9 du manuel de I'utilisateur pour plus de détails.

Q : Comment connaître la version de mon @V5000 ?

R: Pressez la touche Menu sur le panneau de configuration,CHOISSE#9 Information. Toutes les informations, y compris l'adresse IP, le numero de série, et la version du micrologiciel, apparaisent.

Q : Comment utiliser les boutons de fonction #1 à #6 du clavier fourni par Avision ?

R: Les boutons de fonction #1 à #6 sont utilisés pour stocker vos paramètres préféres, par exemple, vos paramètres de copie, de messagerie, et de télécopie les plus souvent utilisés. Pour définir votre bouton de fonction, suivez simplement ces étapes.

Pressez le bouton « Menu » sur le Panneau de configuration, Sélectionnez « Function Buttons » > « Function Button#1 » > « Copy, Email, ou Fax » en succession et définissez alors vos paramètres de copie, messagerie ou télécopie préféres. Finalement, Sélectionnez « Save & Exit » pour enregistrer les paramètres.

Utiliser le bouton de fonction est facile. Par exemple, quand vous voulez copier, pressez le bouton « Fn#1 »(si vous avez reglé le bouton #1 comme Copie), et l'écran Copy apparait. Pressez le bouton Go, et votre document est imprimé selon les paramètres du bouton de fonction #1.

De la même manière, si vous foulez envoyer un message, pressez le bouton « Fn#2 » (si le bouton #2 est le bouton de messagerie), et l'écran E-Mail apparait. Pressez le bouton Go, et votre document est converti et envoyé selon les paramètres du bouton de fonction #2.

Q : Si le clavier fourni par Avision est défectueux, est -ce que je peux utiliser un autre clavier ? Les boutons de fonction sont-ils toujours actifs ?

R : Oui, vous pouvez utiliser un autre clavier, s' il est de type PS2. Tapez les lettres et nombres comme d'habitude. Cependant, les boutons de fonction et les touches de contrôle peuvent ne pas fonctionner convenablement.

Q : CommentMETTREà jour le micrologiciel du @V5000 ?

R: Veuillez suivre ces étapes.

1. Visitez le site Web d'Avision à www.avision.com.tw pour télécharger le dernier micrologiciel et la page d'accueil du @V5000 sur votre ordinateur. (Notez que vous doivent télécharger le micrologiciel (par ex. @V5000_fw1.0.bin) aussi bien que la page d'accueil (par ex. @V5000_javamgr.axf) en même temps pourmettre à jour le micrologiciel avec succès).
2. Insérez le CD-ROM fourni dans votre lecteur CD-ROM.
3. Explorez le content du CD et désisissez le dossier Management Tool. Cliquez deux fois sur « Setup.exe » et suivez les instructions sur l'écran pour installer le programme. Àprous avoir complété l'installation, vous trouvrez l'entrée @V5000 Network Management Tool dans le groupe de Programmes.
4. Démarrez le programme @V5000 Network Management Tool.
5. Choisissez Update Firmware dans le menu Tools, Sélectionnez le micrologiciel que vous avez télécharge du site Web, etCHOisissez Ouvrir.
6. Choisissez Update Homepage dans le menu Tools, Sélectionnez la page d'accueil que vous avez télécharge du site Web, etCHOisissez Ouvrir.
7. Vous avez complété la mise à jour du micrologiciel et de la page d'accueil de votre @V5000. Pour plus de détails, veuillez consulter le manuel de l'utilateur du Network Management Tool.

Si vous problème existe toujours après avoir essayé les solutions ci-dessus, veuillez préparer les informations suivantes et contactez le service de support technique de Avision.

Le nombre de série de votre apparéil
Vos paramètres de réseau
Le code d'erreur et sa description (si affiche)
La marque et le modele de I'imprimante connectee a I'appareil

Adresse principale

Avision Inc.

Pour transmission de plusieurs pages

Placez les documents FACE VERS LE HAUT dans le BAC.

Pour la transmission d'une page

Placez les documents FACE EN BAS sur le verre.

2

Faire des copies via l'imprimante

3 Envoyer des documents via courrier électronique

Envoyer des documents via un télécopieur G3

Notice importante!

Pour envoyer des documents via un télécopieur G3, veuillez première :

1. Vous assurer que le modem-telecopier a ete connecte a la fente modem au dos de I'appareil.
2. Brancher l'extrémité du cable de la ligne téléphonique dans la fiche « RJ-11 » fournie par la société de téléphone et l'autre extrémité dans la fiche « LINE » du modem-télécopieur.

Specifications

Articles	Spécifications
Système
Description du système	Appareil Internet autonome
Qualité de sortie	600 ppp, 36 bits couleur
Connexions externes	1. RJ-45 (pour connexion de réseau) 2. IEEE 1284 (pour application de copie) 3. RJ-11 (option, pour connexion PSTN) 4. PS2 (option, pour clavier externe PS2)
Vitesse de transmission Internet (BAC, A4R, Noir/blanc, Niveau de gris)	200 ppp : 15 PPM
Vitesse de transmission Internet (BAC, A4R, Couleur)	200 ppp : 9 PPM
Télécopieur/modem	Module de télécopieur/modem 14,4K bps
Connexion de réseau	Oui, 10/100 Mbits auto-négociation
Solution de groupe de travail de réseau pour :	Copie autonome Messagerie via Internet/Intranet Télécopie Internet dépendant du ISP LAN FAX (si Serveur de télécopie impliqué) Emission messagerie/télécopie mélangée Classement
Format de sortie	PDF, JPEG, PNG, Postscript, PCL
CPU	RISC CPU 32 bits
Taille de mémoire	DRAM : 16 Mo
Taille de documents du BAC	B5 ~A3
Poids/épaisseur des documents du BAC	28 ~ 56 mg / 0.005 ~ 0.015 cm
Capacité du BAC	50 pages
Alimentation papier	Vers le haut
Cycle de travail	7500 pages/mois
Dimension	596 x 428 x 275 mm (Unité du @V5000) 650 x 204 x 560 mm (BAC)
Alimentation	24V DC, 2A
Consommation	<24W
Poids	11.22 kgs (Unité du @V5000) 6 kgs (BAC)
Copie
Format de sortie	Postscript, PCL
Vitesse de copie (BAC, A4 Landscape, 300 ppp)	Noir/blanc : 15 PPM (OKI 9400) Couleur : 2,5 PPM
Copies multiples	Jusqu' à 99
Mode de copie	Standard, qualité supérieur
Agrandir/réduire	Page entière (97%) 25~400 % en étape de 1% Tailles prédéfinies Personnaliser
Applications de réseau/Internet
Connectivité	Ethernet 10BaseT/100BaseTX auto-négociation avec connecteur RJ-45
Protocole de communication	TCP/IP, SMTP, FTP, HTTP, MIME, LDAP
Formats de fichiers	PDF, JPEG, TIFF
Navigateurs supportés	Microsoft IE 4.1 ou plus Netscape Navigator 4.0 ou plus
Configuration	1. Adresse IP et masque de sous-réseau 2. Passerelle 3. Serveur/passerelle SMTP
Capacité système	Adresses électroniques/numéroes de télécopie : 2000 Groupes : 100 Nombre d'adresses dans un groupe : 99
Sécurité	Oui
Gestion de réseau	Configuration et administration via navigateurs Web standard

Glossaire

Adresse IP

L'adresse de Protocole Internet - Chaque ordinateur sur l'Internet a un nombre d'identification unique, comme 191.2.24.2

LNPA - Ligne d'abonné numérique à début asymétrique, une ligne de communication à vitesse élevée.

Client/serveur

Un client est un ordinateur qui demande un service d'un autre ordinateur (le serveur).

Concentrateur

Appareil utilisé pour connecter des ordinateurs sur un réseau (d'habitude via une connexion Ethernet). Il sert de point commun pour les cables pour que les informations puisent circuler d'un emplacement central à tous les autres ordinateurs sur le réseau.

Connexion commutée

Une connexion à l'Internet faite via téléphone et modem.

Connexion directe

Une connexion directe à l'Internet.

Ethernet

Ethernet est un standard pour connecter des ordinateurs dans un réseau de zone local (LAN). La forme Ethernet la plus commune est appelée 10BaseT, qui indique une vitesse de transmission de 10 mbps en utilisant un cable de cuivre à paire torsadée.

LAN

Local Area Network, ou réseau local d'entreprise (RLE) - Un réseau d'ordinateurs installés dans une petite zone, tel qu'un bureau.

Masque de sous-reseau

Un masque utilisé pour déterminer àquel sous-réseau une adresse IP appartient. Une adresse IP a deux composants, l'adresse de réseau et l'adresse hôte. Par exemple, considérrez l'adresse IP 150.215.017.009. Supposant qu'elle fait partie d'un réseau de classe B, les deux premiers nombres (150.215) représentent l'adresse de réseau de classe B, et les deux derniers nombres (017.009) identifient un hôte particulier sur ce réseau.

Un périphérique que vous connectez à votre ordinateur et à une ligne de téléphone, permettant à l'ordinateur de communiquer avec un autre ordinateur par le système téléphonique. Fondamentalement, les modems font pour les ordinateurs ce que le téléphone fait pour les humains.

Neud

N' imports que le serveur connecté à l'Internet.

Passerelle

Une interface qui connecte deux réseaux différents (un LAN peut être connecté à l'Internet par différentes passerelles.)

POP

Post Office Protocol, ou Protocole POP - Le protocole Internet utilisé par votre ISP pour la gestion des messages pour ses abonnés. Un compte POP est un synonyme d'un compte de messagerie.

Port SMTP

Ce paramètre définit le port TCP/IP pour les messages reçus. Par défaut, ce paramètre utilise le port 25, le standard Internet pour receivevoir des messages SMTP. Si vous serveur SMTP écoute sur un port non-standard, changez cette valeur en conséquence.

Protocole

Une série de règles et de conventions qui déscrit le comportement que les ordinateurs doivent suivre afin de communiquer entre eux.

Réseau

Groupes d'ordinateurs connectés ensembles pour/partager leurs ressources et échanger des données.

Routeur

Un apparéil qui connecte deux ou plus de réseaux.

SMTP

Simple Mail Transfer Protocol, ou Protocole SMTP – Un protocole principal pour envoyer et receivevoir des messages entre les serveurs sur l'Internet.

TCP/IP

Transmission Control Protocol/Internet Protocol, ou Protocole TCP-IP - Une suite de protocoles de communication qui définit le fonctionnement fondamental de l'Internet. En fait, le TCP/IP est le protocole de l'Internet parce qu'il est le langage par lequel tous ordinateurs sur l'Internet communiquent entre eux.

Index

A

Activités de l'administrateur, 3-3

Affichage LCD, 5-6

Ajouteradresse"A",3-5

Ajouter des adresses électroniques, 4-1

Ajouter des groupes, 4-8

Ajouter des nombres de télécopie, 4-5

Ajuster la densite, 5-16

B

BAC, 5-3

plateau du BAC, Extension du plateau

du BAC, Supports du BAC, Guide papier,

Bourrage de papier, 6-6

Bouton Color, 5-1

Bouton Mono, 5-1

C

\section*{Caracteristiques de copie}

échelle, contraste, résolution, taille de

papier, compte de copies, photo ou

texte, 5-15

Carnet d'adresses, 4-1

Changer I'echelle, 5-15

Charger le papier

Via le BAC, via le verre, 5-2

Communication Internet

Messagerie, télécopie, balayage de

réseau, 1-11

Comptede copies,5-19

Concentrateur Ethernet, 2-5

E

Envoyer des couriers électroniques,

5-5

F

Faire des copies, 5-12

Ajouter, modifier, supprimer des

groups, 4-8

Gérer I'annuaire

Ajouter, modifier, supprimer des

numeros de télécopie, 4-5

Gérer le carnet d'adresses

Ajouter, modifier, supprimer des

adresses, 4-1

1

Installer le BAC, 2-4

J

JPG, 3-3

L

LAN, 1-9, 1-13, 2-1, 2-5, 2-9, 3-3, 3-6,

6-5

Listed'imprimantes,5-14

M

Modifier des adresses, 4-3

Modifier des Groupes, 4-9

Modifier des numérios, 4-6

Mot de passé d'administrateur, 3-1

N

Nettoyer le BAC, 6-7

Nettoyer le verre, 6-8

P

Page Web du @V5000, 3-1, 3-2

Paramètres de réseau, 2-9

adresse IP, Masque de sosuRéseau,

Passerelle IP, Serveur SMTP, Serveur

de télécopie, 1-9

PDF, 3-3

Photo ou texte, 5-20

placer des documents dans le BAC, 5-3

Placer des documents sur le verre, 5-4

Port SMTP, 1-10

Q

Qualité de copie, 5-17

R

Réseau TCP/IP, 2-1

s

Sécurité - messagerie, 3-5

Sécurité - télécopie, 3-5

Supprimer des adresses, 4-4

Supprimer des groupes, 4-10

Supprimer des numérios, 4-7

T

Taille de papier, 5-18

Transfert de télécopies via le module de télécopie, 1-12

Transfert de télécopies via le service

Faxess LAN, 1-13
