Type de produit	Support mural pour téléviseur
Marque	SANUS
Modèle	VISIONMOUNT LCD WALL MOUNT-MF215
Compatibilité VESA	100x100 mm et 200x200 mm
Diagonale maximale	37 pouces (94 cm)
Poids maximal supporté	27 kg (60 lb)
Inclinaison (tilt)	±15°
Rotation (swivel)	±15°
Pivotement (pan)	±15°
Type d'installation	Montage mural sur montants bois ou béton
Matériau	Acier
Poids du support (estimé)	2,5 kg
Plaque murale incluse	Oui
Bras articulé	Oui
Plaques de fixation TV	Deux plaques interchangeables (100 mm et 200 mm)
Fixations fournies	Vis, tire-fonds, rondelles, entretoises
Gestion des câbles	Passage de câbles dans le bras
Réglage de tension	Boutons pour inclinaison et rotation
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser 27 kg et 37 pouces ; mur doit supporter 5 fois le poids
Réparabilité	Pièces détachées disponibles via service client SANUS

FOIRE AUX QUESTIONS - VISIONMOUNT LCD WALL MOUNT-MF215 SANUS

Quel est le poids maximum que ce support peut supporter ?

Le support mural SANUS VISIONMOUNT MF215 peut supporter un téléviseur pesant jusqu'à 27 kg (60 lb). Ne jamais dépasser cette limite pour éviter tout risque de chute ou de dommage.

Quelle est la diagonale maximale de l'écran compatible ?

La diagonale maximale recommandée est de 37 pouces (94 cm). Bien que le support puisse physiquement accueillir des écrans plus grands, le poids limite est le facteur déterminant.

Quelles normes VESA sont supportées ?

Ce support est compatible avec les normes VESA 100x100 mm et 200x200 mm. Deux plaques de fixation sont fournies pour s'adapter à ces deux configurations.

Puis-je incliner le téléviseur après l'installation ?

Oui, le support permet une inclinaison de ±15°. La tension d'inclinaison peut être ajustée à l'aide du bouton de réglage de la tête situé sur le bras.

Le support permet-il de pivoter le téléviseur horizontalement ?

Oui, le bras articulé autorise une rotation (pivotement) de ±15°. Utilisez le bouton de réglage du bras pour ajuster la tension de rotation.

Sur quel type de mur puis-je installer ce support ?

Le support est conçu pour une installation sur des montants en bois ou du béton plein. Il n'est pas adapté aux montants métalliques, aux cloisons sèches seules ou aux vieux murs en blocs. En cas de doute, consultez un installateur qualifié.

Puis-je l'installer sur un mur en placoplâtre (plâtre) ?

Non, l'installation directe sur placoplâtre sans montant solide n'est pas recommandée. Le mur doit être capable de supporter cinq fois le poids combiné du téléviseur et du support. Une fixation inadéquate peut entraîner des dommages ou des blessures.

Comment régler la tension d'inclinaison et de rotation ?

Le support est équipé de deux boutons : le bouton de réglage de la tête [A] pour l'inclinaison et le bouton de réglage du bras [B] pour la rotation. Tournez-les dans un sens pour augmenter la tension ou dans l'autre pour la diminuer jusqu'à obtenir le mouvement souhaité.

Comment faire passer les câbles proprement ?

Le bras du support est conçu pour le passage des câbles. Dirigez les câbles à travers le bras en laissant suffisamment de mou pour éviter toute traction lorsque le bras est déplacé. Cela permet une installation soignée et sans câbles apparents.

Où puis-je trouver des pièces de rechange ou poser une question ?

Pour des pièces détachées ou toute question, contactez le service clientèle de SANUS Systems. Leurs coordonnées figurent dans la notice. N'utilisez jamais de pièces endommagées ; retournez le produit au fabricant si nécessaire.

MODE D'EMPLOI VISIONMOUNT LCD WALL MOUNT-MF215 SANUS

FRC Merci d'avoir choisi le dispositif de fixation murale VisionMountTM MF215 de Sanus Systems. Le MF209 est conçu pour suspendre des écrans plats LCD pesant jusqu'à 27 kg (60 lb) sur un mur vertical. Il s'agit d'un support multi-positions qui permet de tourner le téléviseur de, de l'incliner de ± 15^ et de le faire pivoter de ± 15^.

N'utilisez pas ce produit à une fin non spécifiée expressément par Sanus Systems. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Sanus Systems ou un installateur qualifié. Sanus Systems n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

La taille et le poids du téléviseur ne doivent pas dépasser 94 cm (37 pouces) de diagonale et 27 kg (60 lb). Le mur doit être capable de supporter cinq fois le poids combiné du téléviseur et du support mural.

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de Sanus Systems. Ne returnez pas les pièces endommagées à votre revendeur. N'utilisez jamais de pièces endommagées!

Ce produit contient des composants de petite taille susceptibles de provoquer un étouffement en cas d'ingestion. Éloignez ces composants d'enfants en bas âge!

Le matériel de support mural fourni n'est pas conçu pour être installé sur des montants en métal ou de vieux murs constitués de blocs de centre. Si vous doutez de la nature de votre mur, consultez un installateur qualifié. L'installateur doit vérifier la sécurité de toute méthode d'installation ou de toute utilisation de matériel non fourni ou recommandé par Sanus Systems.

[01] x 1

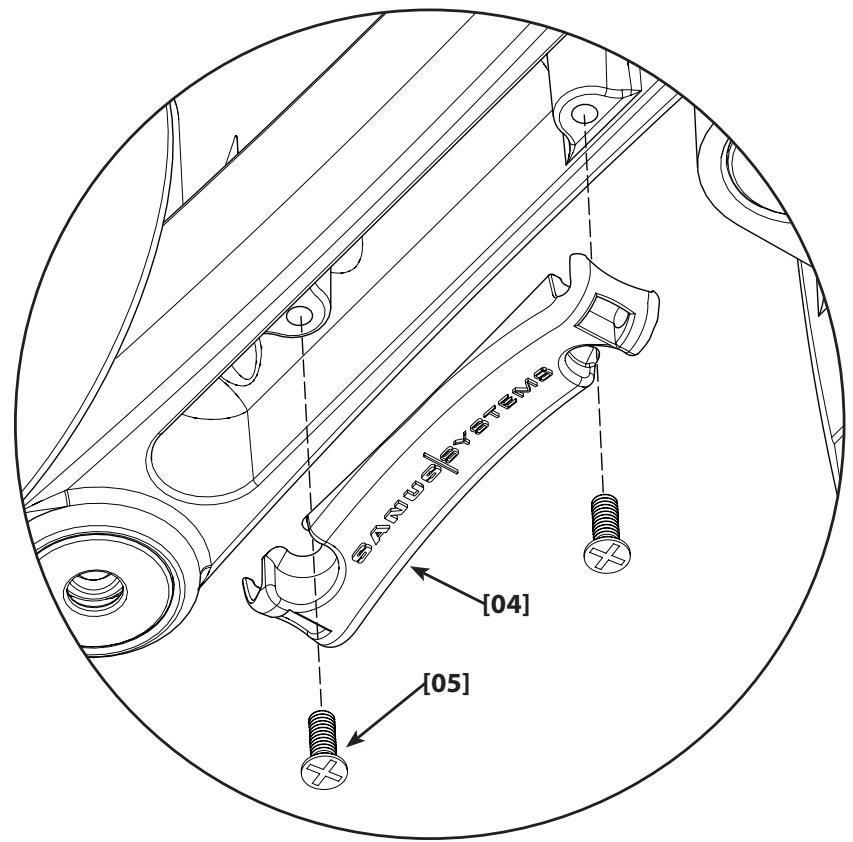

[04] x 2

[05] x 2

[06] x 8

[07] x 1

[08] x 1

[09] x 1

[10] x 1

0.5 in. [11] x 1

0.5 in. [12] x 2

[13] x 2

[14] x 2

[15] x 4

[16] x 4

[17] x 4

[18] x 4

[19] x 4

[20] x 4

[21] x 4

[22] x 4

[23] x 4

[24] x 4

[25] x 2

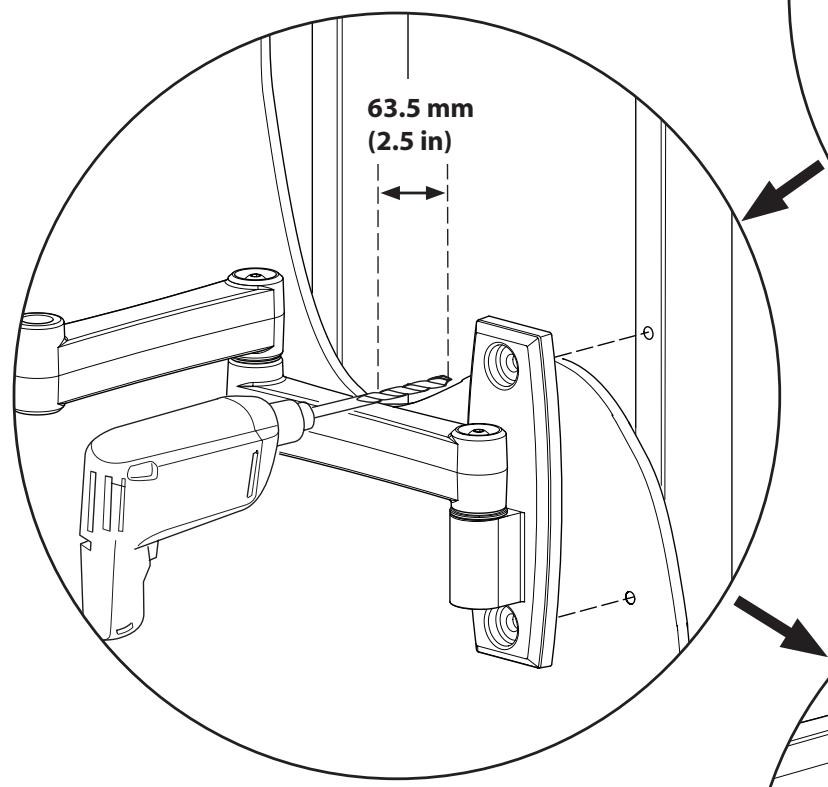

1-1

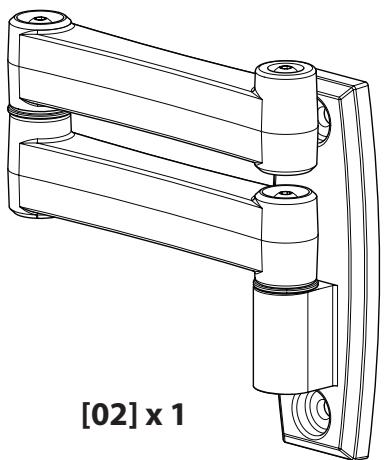

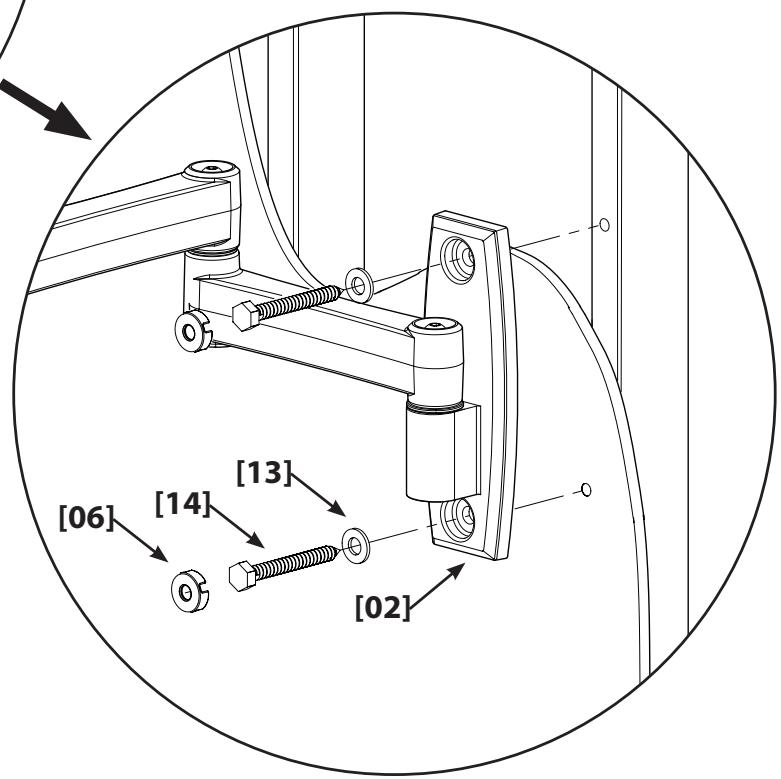

Ne pas serrer excessivement les tire-fonds [14]. Ne les serrer que jusqu'à ce qu'ils se trouvent fermement placés contre la plaque murale [02].

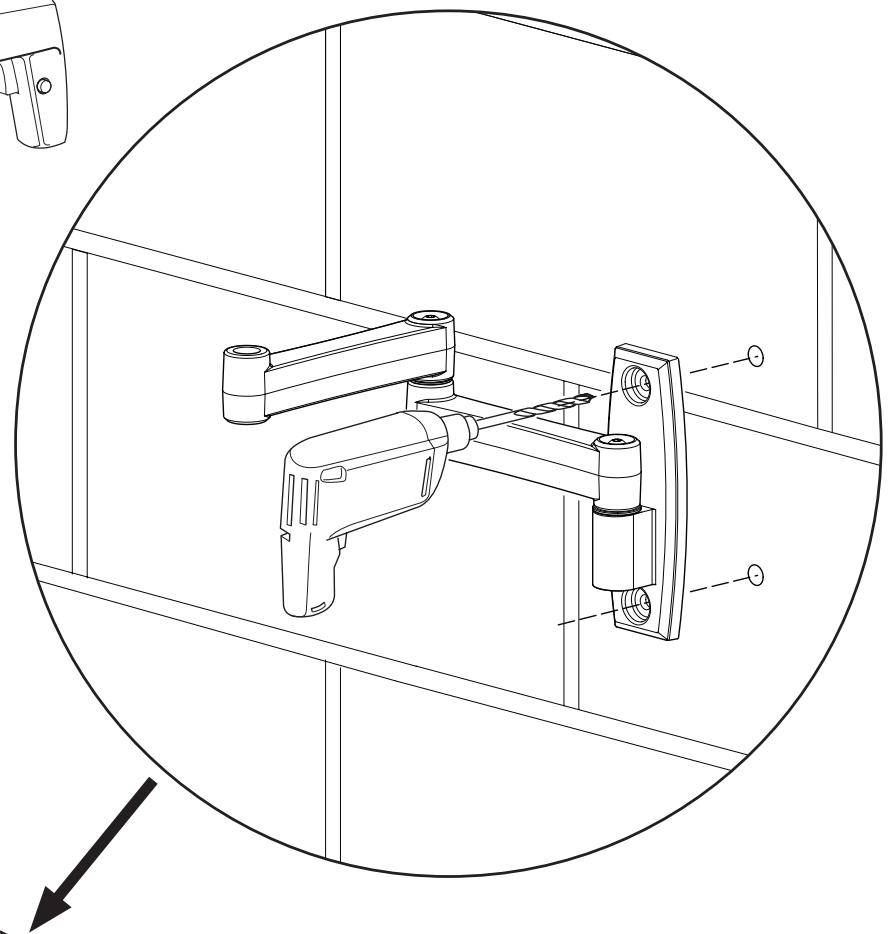

1-2

Ne pas serrer excessivement les tire-fonds [14]. Ne les serrer que jusqu'à ce qu'ils se trouvent fermement placés contre la plaque murale [02].

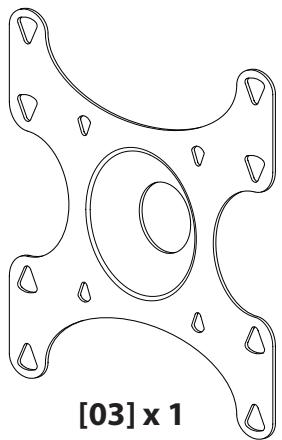

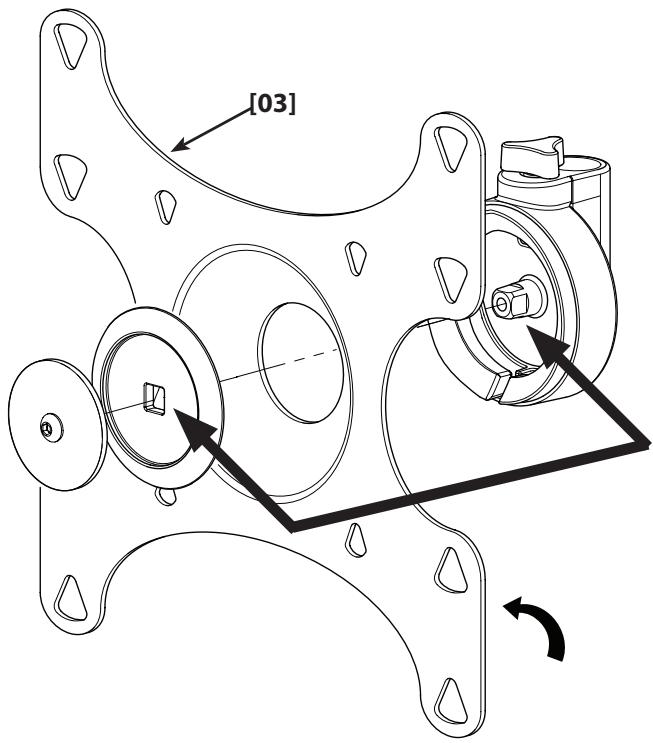

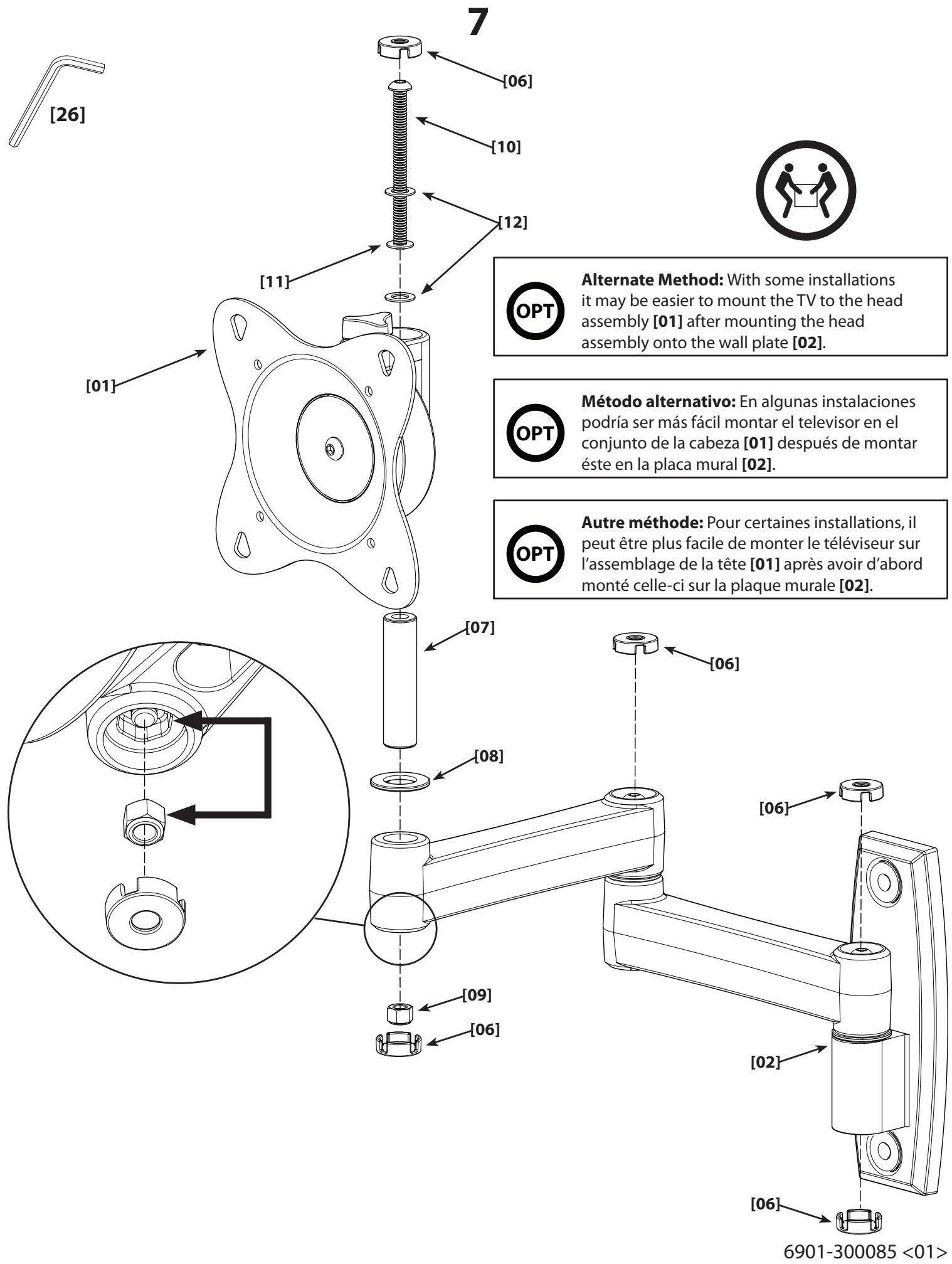

Si la configuration des perforations à l'arrière de votre téléviseur est plus espacée que celle de la plaque montée sur la plaque de 100 mm [01], enlevez la plaque et remplacez-la par celle de 200 mm [03].

3-1

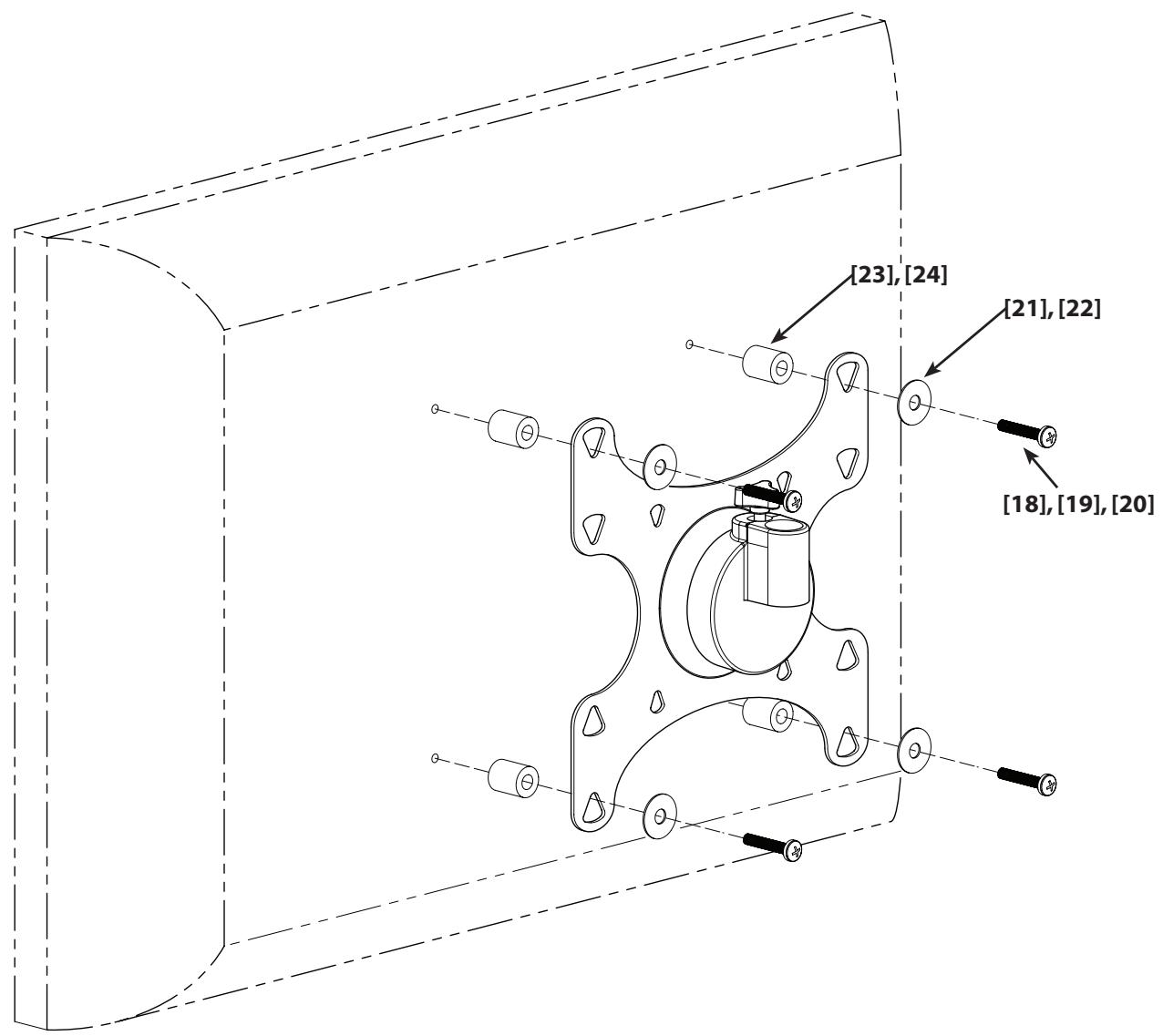

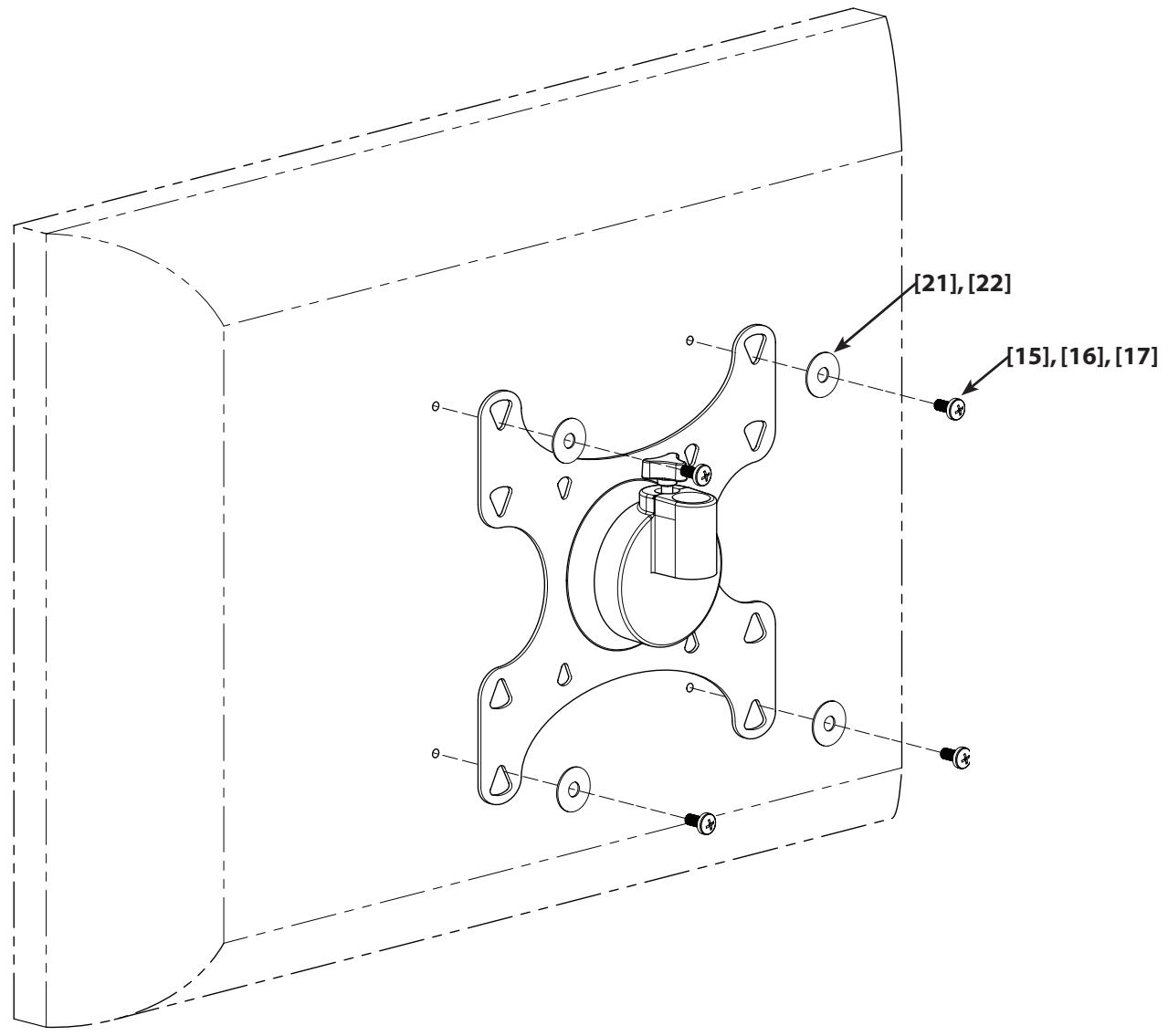

Téléviseur ou moniteur avec face arrière plate.

Déterminez le diamètre des vis nécessaires pour votre téléviseur en les enfilant à la main dans les trous taraudés à l'arrière de votre appareil. Arrêtez immédiatement si vous rencontrez la moindre résistance.

3-2

Téléviseur ou moniteur avec face arrière bombée ou proche d'un obstacle.

Déterminez le diamètre des vis nécessaires pour votre téléviseur en les enfilant à la main dans les trous taraudés à l'arrière de votre appareil. Arrêtez immédiatement si vous rencontrez la moindre résistance.

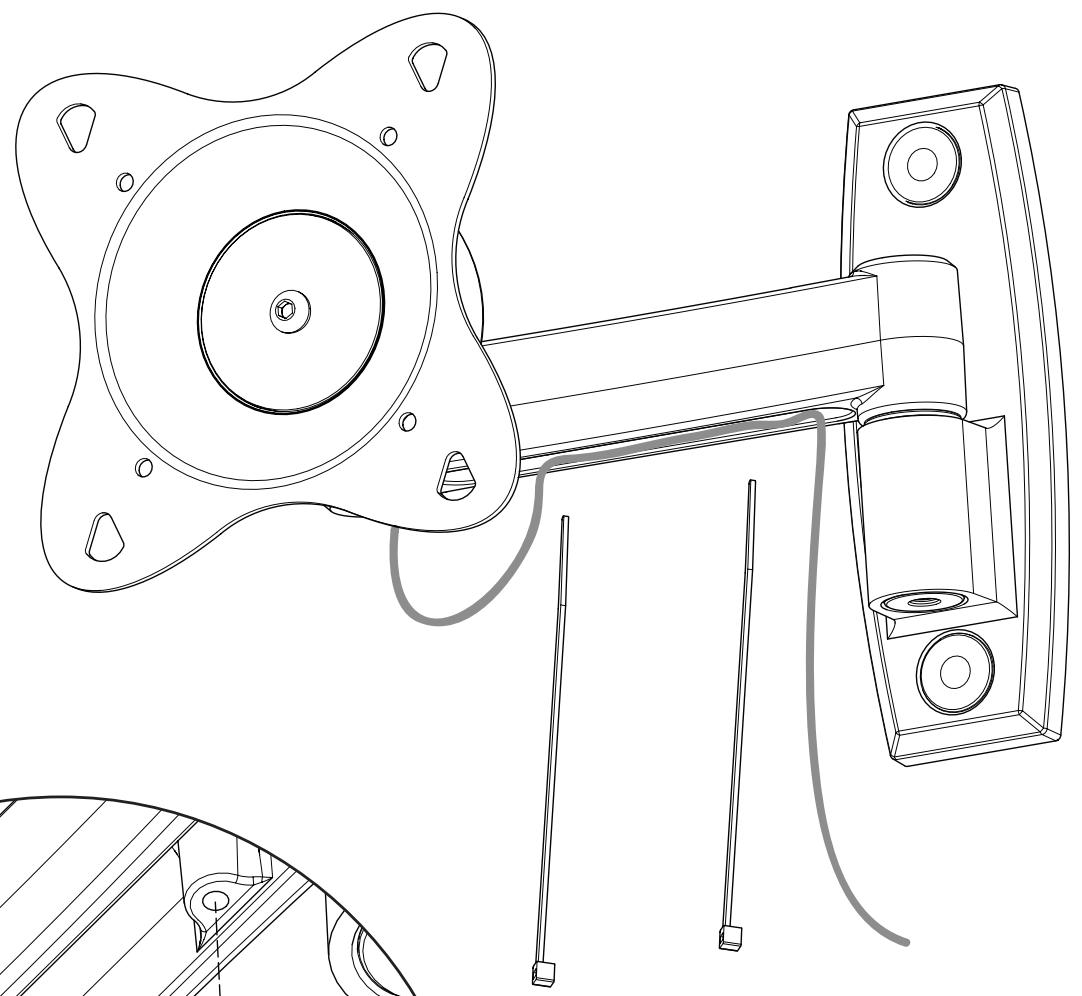

Dirigez les câbles à travers le bras, en laissant suffisamment de mou pour éviter l'étirement des câbles lorsque le bras est déplacé.

Utilisez le bouton de réglage de la tête [A] afin d'ajuster la tension requise pour incliner le téléviseur et le bouton de réglage du bras [B] pour ajuster la tension requise pour faire pivoter ou pour tourner le bras.

8-1

8-2
