FLAT PANEL FOUNDATIONS TV STAND-PFFPS - Support TV SANUS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil FLAT PANEL FOUNDATIONS TV STAND-PFFPS SANUS au format PDF.
| Type de produit | Support TV sur pied avec étagères |
| Marque | SANUS |
| Modèle | FLAT PANEL FOUNDATIONS TV STAND-PFFPS |
| Compatibilité TV | Écran plat de 30 à 50 pouces, poids jusqu'à 59 kg |
| Matériaux | Acier, verre, plastique |
| Nombre d'étagères | 2 étagères en verre |
| Hauteur réglable | Colonne réglable avec positions multiples |
| Fixation TV | Supports de moniteur avec boulons de sécurité |
| Type de montage | Sur pied (base au sol) |
| Normes VESA compatibles | VESA 100x100 à 400x400 (via boulons fournis) |
| Entretien | Nettoyer avec un chiffon doux et sec, éviter produits abrasifs |
| Sécurité | Boulons de sécurité pour verrouiller le téléviseur sur le support |
| Pièces détachées | Disponibles sur demande auprès du service client SANUS |
| Garantie | Consulter le revendeur ou SANUS pour les conditions |
| Service client | 1-800-359-5520 (É.-U.), +31 (0)20 5708938 (Europe) |
| Pays d'origine | Fabriqué par Sanus Systems, USA |
FOIRE AUX QUESTIONS - FLAT PANEL FOUNDATIONS TV STAND-PFFPS SANUS
Questions des utilisateurs sur FLAT PANEL FOUNDATIONS TV STAND-PFFPS SANUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support TV au format PDF gratuitement ! Retrouvez votre notice FLAT PANEL FOUNDATIONS TV STAND-PFFPS - SANUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FLAT PANEL FOUNDATIONS TV STAND-PFFPS de la marque SANUS.
MODE D'EMPLOI FLAT PANEL FOUNDATIONS TV STAND-PFFPS SANUS
(4) M5 x 30 Bolt - dd
(4) M6 x 35 Bolt - ee
(4) M8 x 40 Bolt - ff
(4) M4 Lock Washer - gg
(4) M5 Lock Washer - hh
(4) M6 Lock Washer - ii
(4) M8 Lock Washer - jj
(8) M4/M5 Washer - kk
(4) M6/M8 Washer - 11
Instructions d'assemblage pour le modèle de mobilier platine de sanus systems : PFFP2
Nous vous remercions d'avoir choisi le mobilier Platine de Sanus Systems. Le PFFP2 est conçu pour soutenir un téléviseur à écran plat de 30 à 50 pouces pesant jusqu'à 59 kg. Pour toute question concernant ce produit ou tout autre produit de Sanus Systems, veuillez communiquer avec nous au 1-800-359-5520 (aux É.-U.), ou le 31 (0) 20 5708938 (pour l'Europe). Vous pouvez aussi aller sur notre site Web au www.sanus.com. Les représentants de notre service à la clientèle pourront répondre rapidement à toutes vos questions concernant l'assemblage ou les pièces manquantes. Vérifiez soigneusement qu'aucune pièce n'est manquante ou défectueuse. N'utilisez jamais de pièces défectueuses. Les pièces de rechange de produits achetés auprès d'un distributeur agréé vous seront livrées directement. Veuillez communiquer avec Sanus Systems avant de retourner les produits au magasin de détail où vous les avez achetés.
Pièces : certaines pièces ne sont pas illustrées grandeur réelle*
(1) Base - a
(1) Support de fixation - b
(1) Colonne - g
(1) Support droit du moniteur - e
(1) Support gauche du moniteur - f
(2) Plaque pour étagère - j*
(2) Support pour étagère - k*
(2) Rondelle pour étagère en verre - 1*
(2) Capuchon de support pour étagère - m*
(1) Capuchon supérieur - n*
Matériel : tout le matériel est illustré grandeur réelle
(2) Boulon M6 x 20 - o
(6) Vis Allen M8 - r
(2) Boulon M8 x 35 - p
(2) Boulon M12 x 40 - q
(8) Rondelle M8 - u
(6) Rondelle à ressort - v
(4) Rondelle en plastique - w
(2) Rondelle M12 - x
Visserie de montage du téléviseur :
(4) Boulon M4 x 12 - y
(4) Boulon M5 x 12 - z
(4) Boulon M6 x 12 - aa
(4) Boulon M8 x 16 - bb
(4) Boulon M4 x 30 - cc
(4) Boulon M5 x 30 - dd
(4) Boulon M6 x 35 - ee
(4) Boulon M8 x 40 - ff
(4) Rondelle-frein M4 - gg
(4) Rondelle-frein M5 - hh
(4) Rondelle de blocage M6 - ii
(4) Rondelle-frein M8 - jj
(8) Rondelle M4/M5 - kk
(4) Rondelle M6/M8 - 11
(4) Entretoise M4/M5 - mm
(4) Entretoise M6/M8 - mm


Étape 1: fixation de la colonne à la base
Fixez la colonne (g) à la base (a) en plaçant chaque boulon M12 x 40 (q) dans une rondelle M12 (x), et chaque boulon M8 x 35 (p) dans une rondelle M8 (u). Ensuite, faites passer chaque boulon à travers la base et la colonne, tel qu'illustré sur le schéma 1a. Les boulons M12 x 40 devraient être insérés dans les deux trous avant de la colonne, alors que les boulons M8 x 35 devraient être insérés dans les deux trous arrière de la colonne. Resserrez les boulons M12 x 40 avec une clé et les boulons M8 x 35 avec un tournevis cruciforme. Insérez ensuite les deux boulons M6 x 20 (o) dans les trous situés à l'arrière de la colonne, tel qu'illustré au schéma 1b. Serrez les boulons M6 x 20 avec un tournevis cruciforme.
Étape 2 : Assemblage du support pour étagère

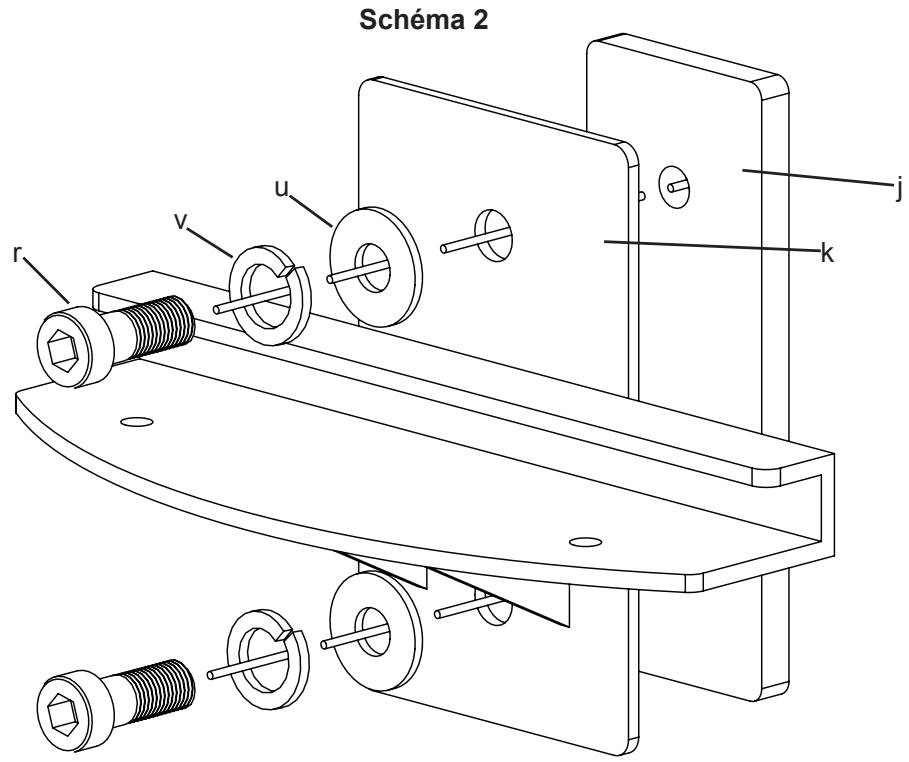

Faites passer une vis Allen M8 (r) dans une rondelle à ressort (v), une rondelle M8 (u) et un support pour étagère (k), puis dans la plaque pour étagère (j). Reportez-vous au schéma 2 si vous avez besoin d'aide. Insérez la vis Allen M8, sans trop la serrer, dans la plaque pour étagère à l'aide de la clé Allen (oo). Laissez un jeu d'environ 0,3 cm entre le support pour étagère et la plaque pour étagère, en vue de l'étape 4. Répétez la procédure pour le deuxième support pour étagère.

Étape 3 : assemblage du support de fixation

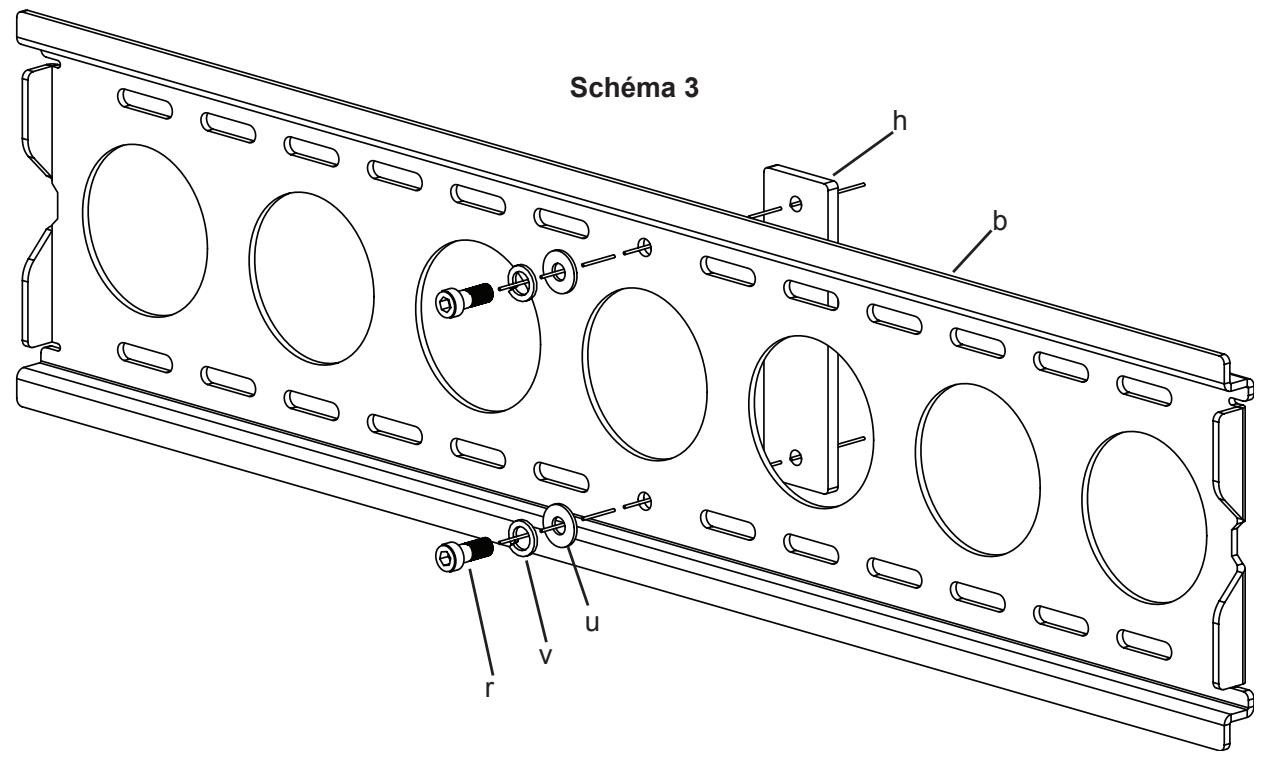

Faites passer une vis Allen M8 (r) dans une rondelle à ressort (v) et une rondelle M8 (u) et passez-les dans le trou du milieu du support de fixation (b), puis dans la plaque murale (h), tel qu'illustré sur le schéma 3. Insérez la vis Allen M8, sans trop la serrer, dans la plaque murale à l'aide de la clé Allen (oo). Laissez un jeu d'environ 0,3 cm entre le support de fixation et la plaque murale, en vue de l'étape 5.

Étape 4 : ajout du support pour étagère à la colonne

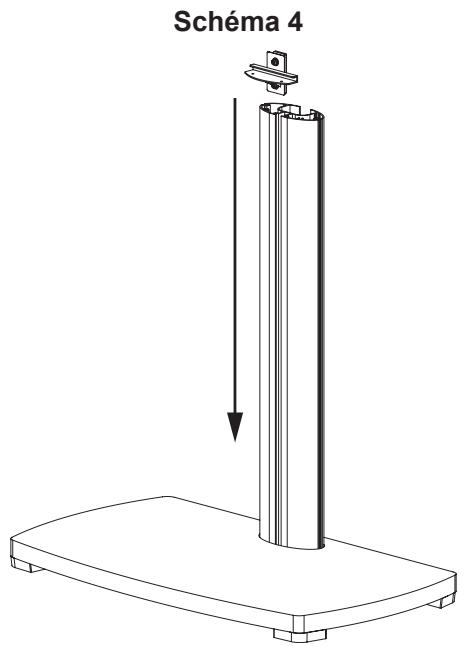

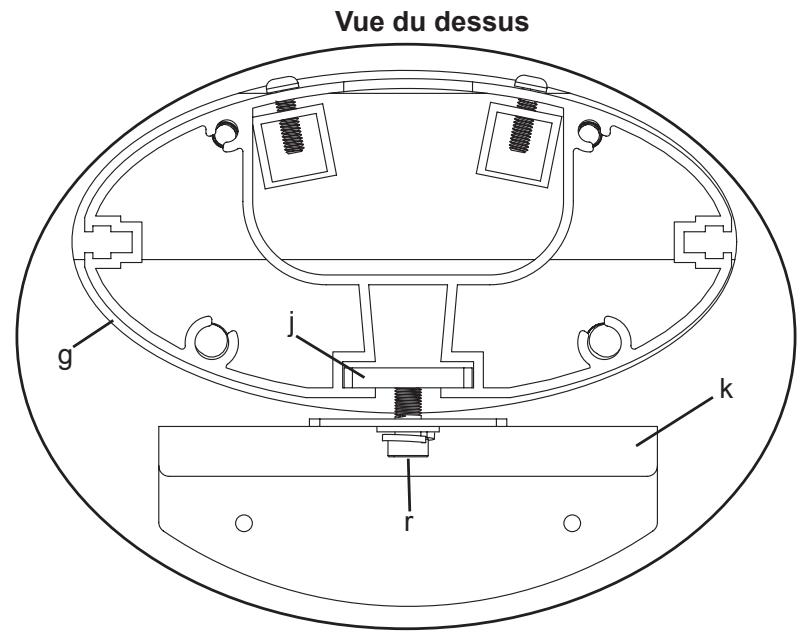

Ajoutez l'assemblage du support pour étagère à la colonne (g) en le glissant sur celle-ci à partir du haut jusqu'à la position désirée. Assurez-vous que la plaque pour étagère (j) s'adapte bien au canal de la colonne. Reportez-vous à la vue du dessus du schéma 4 si vous avez besoin d'aide. Une fois l'assemblage du support pour étagère en place, serrez les vis Allen M8 (r) à l'aide d'une clé Allen (oo) afin que l'assemblage soit fermement maintenu. Répétez cette procédure pour le deuxième support pour étagère.


Étape 5: ajout du support de fixation

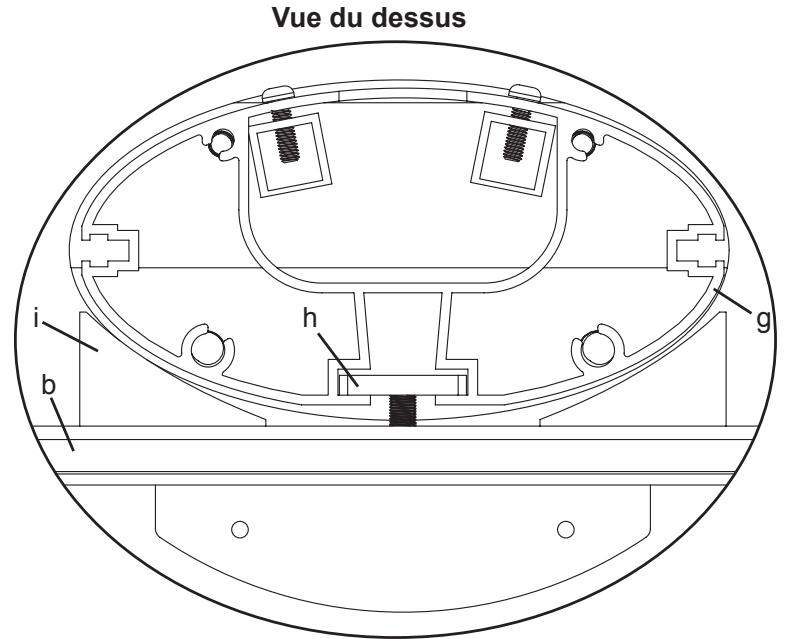

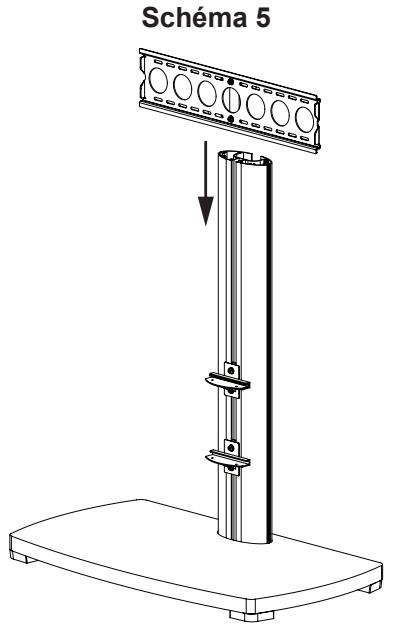

Glissez l'assemblage du support de fixation jusqu'à sa place spécifique sur la colonne (g). Assurez-vous que la plaque murale (h) s'adapte bien au canal de la colonne, tel qu'illustré sur la vue du dessus du schéma 5. Une fois l'assemblage du support de fixation dans la position désirée, serrez les vis Allen M8 (r) à l'aide d'une clé Allen (o) afin que l'assemblage soit fixé à la colonne. Fixez les entretoises du support de fixation (i) au support de fixation (b) en faisant glisser les entretoises du support de fixation sur le côté pour que les capuchons en plastique soient insérés dans les trous ovales correspondants sur le support de fixation. Reportez-vous à la vue du dessus du schéma 5. Il se peut que vous ayez à desserrer les boulons M8 dans le support de fixation pour avoir assez d'espace pour insérer les entretoises du support de fixation entre le support de fixation et la colonne.


Étape 6: ajout des étagères en verre

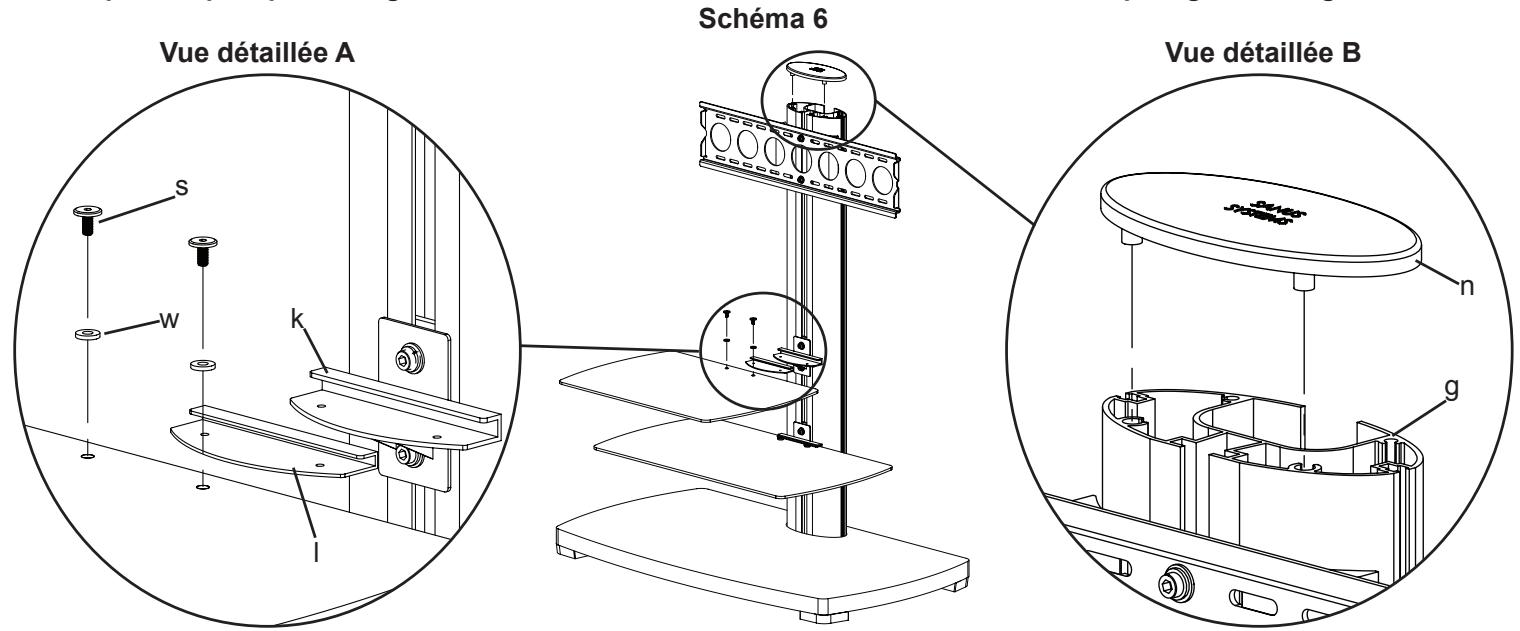

Prenez la rondelle pour étagère en verre (l) et placez-la sur l'étagère en verre (c, d). Assurez-vous que les trous de la rondelle pour étagère en verre et de l'étagère en verre sont alignés. Glissez l'assemblage de l'étagère en verre dans le support pour étagère (k). Faites passer chacune des vis Allen 1/4-20 (s) dans une rondelle en plastique (w), puis dans l'étagère en verre et dans l'assemblage du support pour étagère. Serrez la vis Allen 1/4-20 fermement, afin que l'étagère en verre soit bien fixe au support pour étagère. Reportez-vous à la vue détaillée A du schéma 6 si vous avez besoin d'aide. Répétez cette procédure pour l'autre étagère en verre.
Par la suite, mettez le capuchon supérieur (n) sur le dessus de la colonne (g) en alignant les deux goujons de plastique situés au-dessous du capuchon supérieur selon la configuration correspondante sur le dessus de la colonne, tel qu'illustré sur la vue détaillée B du schéma 6. Appuyez fermement sur le capuchon supérieur pour vous assurer qu'il est bien en place.

Étape 7 : montage des supports du moniteur sur un téléviseur à panneau arrêté plat

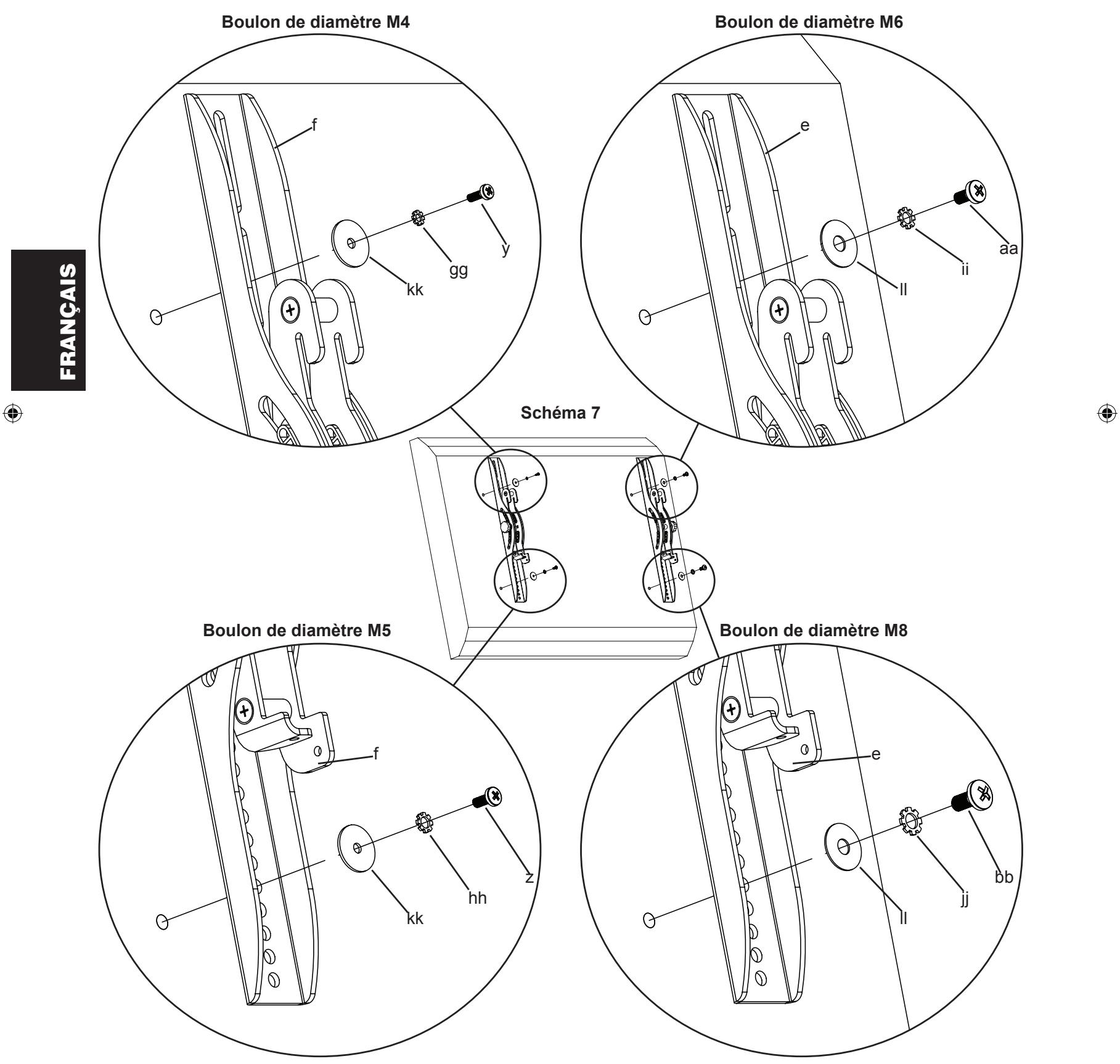

Déterminez d'abord le diamètre du boulon (y, z, aa, bb) compatible avec votre téléviseur en les vissant à la main dans l'insert filtré du panneau arrêté du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement! Une fois le bon diamètre déterminé, reportez-vous au schéma approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (gg, hh, ii, jj), puis dans une rondelle (kk, ll) et dans le support du moniteur (e, f), et faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu'ils sont au même niveau l'un de l'autre. Reportez-vous au schéma approprié ci-dessous.
Remarque : Pour les téléviseurs à panneau arrêté courbé ou ceux dont l'insert filtré est difficilement accessible, reportez-vous à l'étape 8.

Étape 8 : montage des supports du moniteur sur un télévisuer à panneau arrêté courbé ou sur un téléviseur dont l'insert filtré est difficilement accessible
Déterminez d'abord le diamètre du boulon (cc, dd, ee, ff) compatible avec votre téléviseur en les vissant à la main dans l'insert filtre du panneau arrière du téléviseur. Si vous ressentez une résistance quelconque, arrêtez immédiatement! Une fois le bon diamètre déterminé, reportez-vous au schéma approprié ci-dessous. Vous devez faire passer le boulon dans la bonne rondelle-frein (gg, hh, ii, jj), puis dans une rondelle (kk, ll), dans le support du moniteur (e, f) et dans une entretoise (mm, nn), et faire finalement passer le tout dans le téléviseur. Assurez-vous que les supports du moniteur sont centrés verticalement et qu'ils sont au même niveau l'un de l'autre. Reportez-vous au schéma approprié ci-dessous.
Étape 9 : fixation du téléviseur et du boulon de sécurité
Avertissement : L'intervention de deux personnes sera peut-être nécessaire pour soulever le téléviseur !

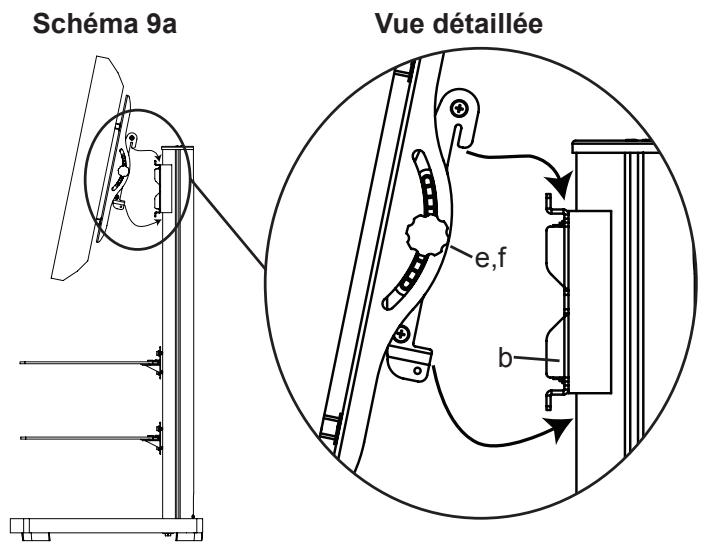

Pour suspendre le téléviseur au support de fixation (b), accrochez d'abord les supports du moniteur (e, f) au-dessus du support de fixation, puis laissez le bas des supports du moniteur pivoter sous le bas du support de fixation, tel qu'illustré sur la vue détaillée du schéma 9a.

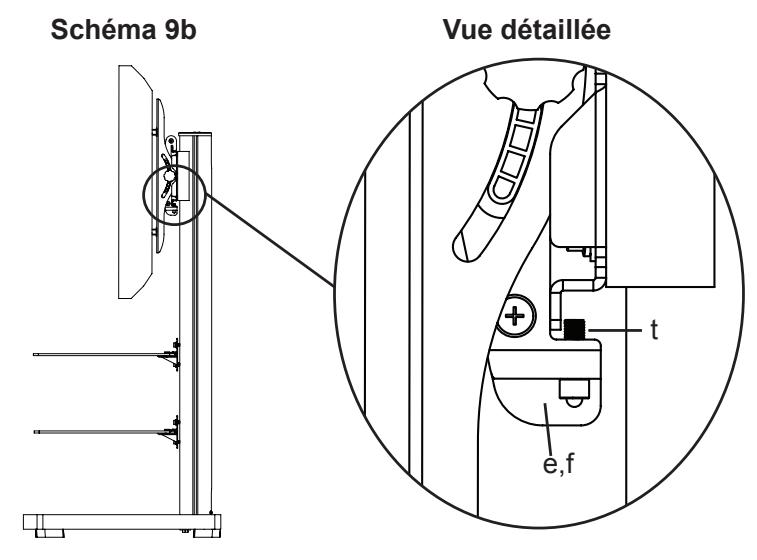

Insérez les boulons de sécurité (t) dans les trous taraudés au bas des supports du moniteur (e, f) et serrez-les à l'aide d'une clé Allen (oo) pour qu'ils s'appuient sur l'arrière de la patte inférieure, sur le support de fixation (b) tel qu'indiqué sur la vue détaillée du schéma 9b. Enfin, ajustez la tension des boulons des supports du moniteur; vous pouvez à présent régler votre nouveau téléviseur à écran plat.


Étape 10 : capuchon du support pour étagère

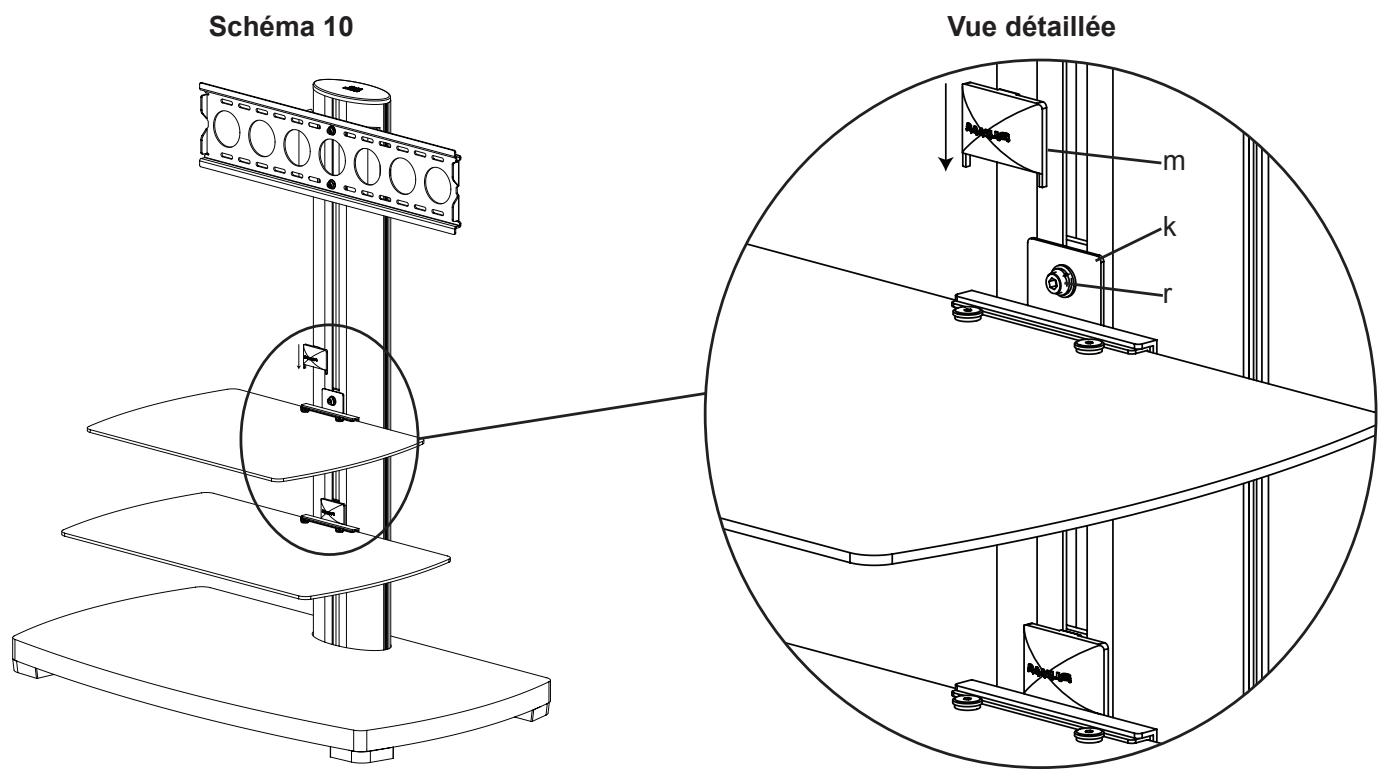

Placez le capuchon du support pour étagère (m) sur le support pour étagère (k) pour qu’il puisse cacher la vis Allen M8 (r) tel qu’illustré sur le schéma 10.

Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113, USA
Service à la clientèle : 800.359.5520. Pour les autres produits Sanus, consultez le www.sanus.com
