Type de produit	Enceinte acoustique professionnelle
Caractéristiques techniques principales	2 voies, haut-parleur de 10 pouces, tweeter de 1 pouce
Alimentation électrique	220-240V, 50/60Hz
Dimensions approximatives	300 x 400 x 600 mm
Poids	10 kg
Compatibilités	Compatible avec la plupart des systèmes de sonorisation
Type de batterie	Non applicable (alimenté par secteur)
Tension	220-240V
Puissance	300W RMS, 600W peak
Fonctions principales	Sonorisation, amplification, utilisation en intérieur et extérieur
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Respecter les normes de sécurité électrique, éviter l'humidité
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - TS10C KICKER

Comment connecter le AUDIO DESIGN TS10C à mon système audio ?

Pour connecter le AUDIO DESIGN TS10C, utilisez les câbles RCA fournis. Branchez les connecteurs rouge et blanc aux sorties audio de votre appareil source et aux entrées correspondantes du TS10C.

Mon AUDIO DESIGN TS10C ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le cordon d'alimentation est en bon état et qu'il est bien inséré dans le port d'alimentation de l'appareil.

Comment régler le volume sur le AUDIO DESIGN TS10C ?

Le volume peut être réglé à l'aide du potentiomètre situé sur le panneau avant de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Quels types de haut-parleurs puis-je utiliser avec le AUDIO DESIGN TS10C ?

Le AUDIO DESIGN TS10C est compatible avec des haut-parleurs de 4 à 8 ohms. Assurez-vous que votre haut-parleur respecte ces spécifications pour éviter tout dommage.

Que faire si le son est distordu ?

Vérifiez les connexions de votre haut-parleur et assurez-vous qu'elles sont solidement en place. Réduisez le volume si nécessaire, car un volume trop élevé peut causer de la distorsion. Si le problème persiste, essayez de changer les câbles.

Le AUDIO DESIGN TS10C émet un bruit de fond. Que faire ?

Un bruit de fond peut être causé par une mauvaise connexion. Assurez-vous que tous les câbles sont correctement branchés et évitez de placer des appareils électroniques à proximité du TS10C. Vous pouvez également essayer d'utiliser des câbles blindés.

Puis-je utiliser le AUDIO DESIGN TS10C avec un ordinateur ?

Oui, vous pouvez utiliser le AUDIO DESIGN TS10C avec un ordinateur. Utilisez un câble RCA vers jack 3,5 mm pour connecter la sortie audio de votre ordinateur à l'entrée du TS10C.

Comment nettoyer mon AUDIO DESIGN TS10C ?

Pour nettoyer le AUDIO DESIGN TS10C, éteignez l'appareil et débranchez-le. Utilisez un chiffon doux légèrement humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le boîtier.

Où puis-je trouver le manuel d'utilisation du AUDIO DESIGN TS10C ?

Le manuel d'utilisation du AUDIO DESIGN TS10C peut être téléchargé depuis le site officiel de AUDIO DESIGN ou consulté dans la section support de leur site.

MODE D'EMPLOI TS10C KICKER

DS12C / SS12C / TS10C

English Version

Versión Español

Caja de Subwoofer Solo Classic

Manuel d'utilisation

Models:

DS12C / SS12C / TS10C

Authorized KICKER Dealer:

Purchase Date:

Enclosure Model Number:

Enclosure Serial Number:

DS12C / SS12C / TS10C

Modell: DS12C / SS12C / TS10C

Distributeur KICKER agréé:

Date d'achat:

Numéro de modèle du caisson:

Numéro de série du caisson:

DS12C / SS12C / TS10C

Votre Solo Classic subwoofer caisson a été conçu pour l'environnement automobile dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir.

VÉRIFIEZ CHARGE COMPATIBLE

Le câblage interne du caisson en fait une charge de 2 ou 4 ohms au niveau des bornes de raccordement des fi ls du haut-parleur. L'impédance de chaque caisson est indiquée sur ses bornes ou sur son emballage. Vérifi ez que cette charge est compatible avec l'amplifi cateur.

SOLO CLASSIC CAISSONS CLOS

Les caissons clos Solo Classic, associant les haut-parleurs d'extrêmes graves Solo Classic de KICKER au palmarès éloquent à des caissons modélisés par ordinateur et accordés avec précision à l'oreille, offrent un rendu des graves auparavant inconcevable pour un caisson de graves du commerce prêt àêtre installé. Les caissons TS10C sont équipé de un haut-parleur Solo Classic de 25 centimètres pré-chargé, les caissons SS12C sont équipé de un haut-parleur Solo Classic de 30.5 centimètres pré-chargé, les caissons DS12C sont équipé de deux haut-parleur Solo Classic de 30.5 centimètres pré-chargé

Les caissons KICKER Solo Classic. ont été conçus pour être installés derrière le siège d'une camionnette, une coupé ou où que l'espace est limité. Ils ont été étudiés de façon à offrir le meilleur rendu de graves lorsqu'ils sont orientés vers le dossier du siège.

Raccordez aux bornes les fi ls du haut-parleur d'extrêmes graves, le fi l positif à la borne rouge et le fi l négatif à la borne noire. Raccordez l'autre extrémité de chaque fi l à l'amplifi cateur d'extrêmes graves conformément au manuel d'utilisation de l'amplifi cateur.

PERFORMANCES

Modèle:	DS12C	SS12C	TS10C
Impédance nominale [Zn], ohms [par caisson]	2 or 4	2 or 4	2 or 4
Sensibilité [SPLo], dB @ 1 W, 1 m	87.2	87.2	86.2
Puissance admissible, watts, crête (effi cace)	2400 (1200)	1200 (600)	900 (450)
Profondeur du caisson à la surface supérieure, in (cm)	8 (20.1)	8 (20.1)	5 (12.6)
Profondeur du caisson à la base, in (cm)	11 1/8 (28.2)	11 1/8 (28.2)	8 1/4 (21)
Hauteur du caisson, in (cm)	15 (38.1)	15 (38.1)	13 1/4 (33.7)
Largeur du caisson, in (cm)	32 5/16 (82.1)	16 1/2 (41.9)	18 (45.7)

Remarque: L'utilisation d'un fi ltre subsonique permet d'augmenter fortement la puissance admissible. Les valeurs de puissance admissible indiquées dans ce tableau ont été calculées pour un fi ltre subsonique de 25 Hz à 24 dB par octave.

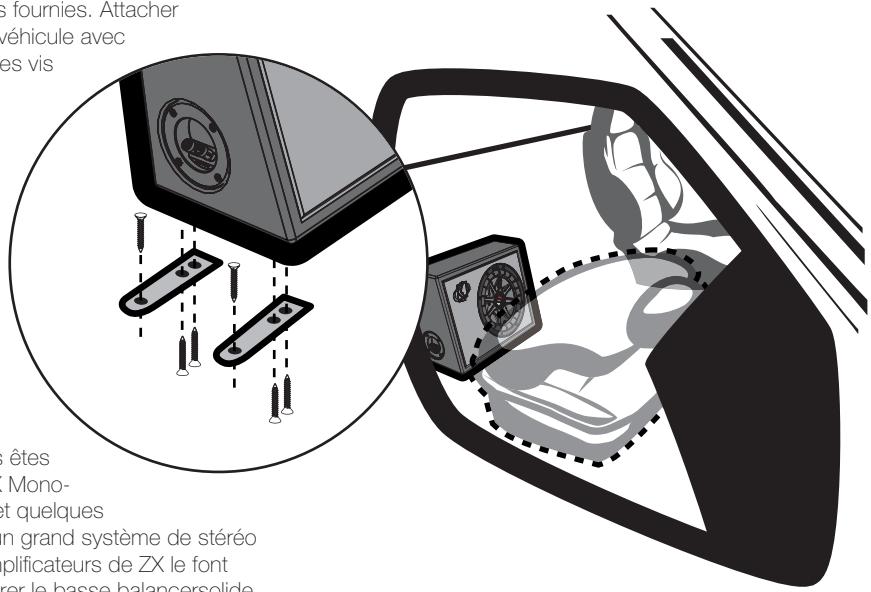

Obtenir les pattes de montage au fond de le caisson utilisant les plus petites vis fournies. Attacher le caisson au véhicule avec les plus grandes vis fournies.

s fournies. Attacher véhicule avec es vis êtes Mono- t quelques n grand système de stéréo plificateurs de ZX le font rer le basse balancersolide

Pro Tip: Vous êtes un KICKER ZX Mono-Amplificateur et quelques câbles loin d'un grand système de stéréo ! Les monoamplificateurs de ZX le font facile à améliorer le basse balancersolide avec votre radio existante. S'il vous plaît demander votre négociant de stéréo des montées d'Amplificateur de ZX.

Sound Check: Faible réponse des graves? Permutez les connexions positives et négatives haut-parleur sur les canaux stéréo/aisson de basse; s'il y a l'amélioration des graves, c'était le haut-parleur, qui a été hors phase.

AVERTISSEMENT DE SÛRETÉ

Ce caisson doit être correctement installé et solidement fi xé au véhicule afi n d'éviter tout risque de blessure, voire de mort résultant d'un déplacement du caisson vers l'avant en cas d'arrêt brutal ou d'accident. Vous êtes uniquement responsable d'attacher le caisson dans votre véhicule.

GARANTIE

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

CE

stillwaterdesigns

P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • (405) 624–8510

Remarque: Toutes les caractéristiques techniques et données de fonctionnement sont susceptibles de modifi cations sans préavis. Pour obtenir les documents les plus récents, visitez le site www.kicker.com. Afi n de réaliser le meilleur résultat de votre nouveau Subwoofer KICKER, nous vous conseillons de n'utiliser que des accessoires et câblage authentiques de Kicker. Laissez aux caissons de graves Kicker un temps d'adaptation d'environ deux semaines pour atteindre leur niveau optimal de performances dans les graves.

ACOUSTICS LIMITED WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Les haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouïe de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouïe que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens!

L'expression “carburant pour vivre plein pot” fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum (“vivre plein pot”) dans tous les aspects de leur vie. Leshaut-parleurs et amplifi cateurs Kicker sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le “carburant pour vivre plein pot” dans l'aspect “installation audio de véhicule” de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
