DS12C - Enceinte audio KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de subwoofer pré-chargé
Marque	KICKER
Modèle	DS12C
Haut-parleur	Deux haut-parleurs Solo Classic de 30,5 cm (12")
Impédance nominale	2 ou 4 ohms (par caisson)
Sensibilité	87,2 dB @ 1 W, 1 m
Puissance admissible (crête)	2400 watts
Puissance admissible (efficace)	1200 watts
Profondeur du caisson (surface supérieure)	20,1 cm (8 po)
Profondeur du caisson (base)	28,2 cm (11 1/8 po)
Hauteur du caisson	38,1 cm (15 po)
Largeur du caisson	82,1 cm (32 5/16 po)
Type d’enceinte	Caisson clos
Utilisation	Environnement automobile
Installation	Derrière le siège, orientation vers le dossier
Filtre subsonique recommandé	25 Hz, 24 dB/octave
Fixation	Pattes de montage avec vis fournies
Câblage interne	Charge de 2 ou 4 ohms aux bornes
Connexions	Borne rouge (+) et noire (-)
Sécurité	Fixation solide obligatoire pour éviter tout déplacement
Avertissement auditif	Niveaux sonores élevés pouvant endommager l'ouïe
Période de rodage	Environ deux semaines pour performances optimales
Garantie	Contactez le revendeur ou distributeur KICKER

FOIRE AUX QUESTIONS - DS12C KICKER

Quelle est l'impédance de ce caisson DS12C ?

L'impédance nominale est de 2 ou 4 ohms par caisson, selon le câblage interne. Vérifiez les bornes ou l'emballage pour connaître la valeur exacte.

Quelle puissance puis-je envoyer à ce caisson ?

La puissance admissible crête est de 2400 watts et la puissance efficace (RMS) de 1200 watts. Pour de meilleurs résultats, utilisez un filtre subsonique à 25 Hz avec une pente de 24 dB/octave.

Comment installer le caisson DS12C dans mon véhicule ?

Placez le caisson derrière un siège (par ex. camionnette ou coupé) orienté vers le dossier. Fixez-le solidement à l'aide des pattes de montage et des grandes vis fournies pour éviter tout déplacement en cas d'arrêt brutal.

Comment brancher le caisson à l'amplificateur ?

Connectez le fil positif à la borne rouge du caisson et le fil négatif à la borne noire. Raccordez l'autre extrémité des fils à l'amplificateur selon son manuel d'utilisation.

Que faire si les graves sont faibles ou absentes ?

Essayez d'inverser les connexions positives et négatives sur le caisson. Si les graves s'améliorent, c'est que le haut-parleur était hors phase.

Puis utiliser ce caisson avec un amplificateur monobloc ?

Oui, les amplificateurs monoblocs KICKER ZX sont recommandés pour obtenir un son puissant et équilibré avec votre radio existante.

Quel est le temps de rodage nécessaire ?

Prévoyez environ deux semaines d'utilisation à volume modéré pour que le caisson atteigne ses performances optimales dans les graves.

Le caisson est-il adapté à tous les véhicules ?

Il est conçu pour l'environnement automobile, mais ses dimensions (82,1 cm de large) peuvent nécessiter un espace conséquent. Idéal pour les camionnettes ou les coffres spacieux.

Comment entretenir ce caisson ?

Aucun entretien spécifique n'est requis. Évitez l'exposition à l'humidité et nettoyez l'extérieur avec un chiffon doux et sec. Vérifiez périodiquement la fixation.

Que faire en cas de problème de garantie ?

Contactez votre revendeur ou le distributeur KICKER International. La garantie varie selon le pays. Conservez la facture d'achat et le numéro de série.

MODE D'EMPLOI DS12C KICKER

DS12C / SS12C / TS10C

English Version

Versión Español

Caja de Subwoofer Solo Classic

Manuel d'utilisation

Models:

DS12C / SS12C / TS10C

Authorized KICKER Dealer:

Purchase Date:

Enclosure Model Number:

Enclosure Serial Number:

DS12C / SS12C / TS10C

Modell: DS12C / SS12C / TS10C

Distributeur KICKER agréé:

Date d'achat:

Numéro de modèle du caisson:

Numéro de série du caisson:

DS12C / SS12C / TS10C

Votre Solo Classic subwoofer caisson a été conçu pour l'environnement automobile dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir.

VÉRIFIEZ CHARGE COMPATIBLE

Le câblage interne du caisson en fait une charge de 2 ou 4 ohms au niveau des bornes de raccordement des fi ls du haut-parleur. L'impédance de chaque caisson est indiquée sur ses bornes ou sur son emballage. Vérifi ez que cette charge est compatible avec l'amplifi cateur.

SOLO CLASSIC CAISSONS CLOS

Les caissons clos Solo Classic, associant les haut-parleurs d'extrêmes graves Solo Classic de KICKER au palmarès éloquent à des caissons modélisés par ordinateur et accordés avec précision à l'oreille, offrent un rendu des graves auparavant inconcevable pour un caisson de graves du commerce prêt àêtre installé. Les caissons TS10C sont équipé de un haut-parleur Solo Classic de 25 centimètres pré-chargé, les caissons SS12C sont équipé de un haut-parleur Solo Classic de 30.5 centimètres pré-chargé, les caissons DS12C sont équipé de deux haut-parleur Solo Classic de 30.5 centimètres pré-chargé

Les caissons KICKER Solo Classic. ont été conçus pour être installés derrière le siège d'une camionnette, une coupé ou où que l'espace est limité. Ils ont été étudiés de façon à offrir le meilleur rendu de graves lorsqu'ils sont orientés vers le dossier du siège.

Raccordez aux bornes les fi ls du haut-parleur d'extrêmes graves, le fi l positif à la borne rouge et le fi l négatif à la borne noire. Raccordez l'autre extrémité de chaque fi l à l'amplifi cateur d'extrêmes graves conformément au manuel d'utilisation de l'amplifi cateur.

PERFORMANCES

Modèle:	DS12C	SS12C	TS10C
Impédance nominale [Zn], ohms [par caisson]	2 or 4	2 or 4	2 or 4
Sensibilité [SPLo], dB @ 1 W, 1 m	87.2	87.2	86.2
Puissance admissible, watts, crête (effi cace)	2400 (1200)	1200 (600)	900 (450)
Profondeur du caisson à la surface supérieure, in (cm)	8 (20.1)	8 (20.1)	5 (12.6)
Profondeur du caisson à la base, in (cm)	11 1/8 (28.2)	11 1/8 (28.2)	8 1/4 (21)
Hauteur du caisson, in (cm)	15 (38.1)	15 (38.1)	13 1/4 (33.7)
Largeur du caisson, in (cm)	32 5/16 (82.1)	16 1/2 (41.9)	18 (45.7)

Remarque: L'utilisation d'un fi ltre subsonique permet d'augmenter fortement la puissance admissible. Les valeurs de puissance admissible indiquées dans ce tableau ont été calculées pour un fi ltre subsonique de 25 Hz à 24 dB par octave.

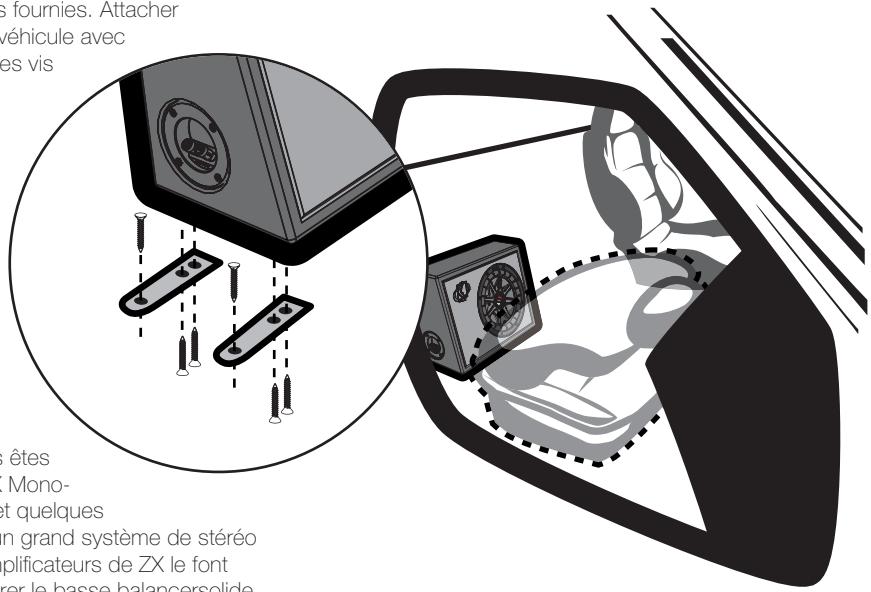

Obtenir les pattes de montage au fond de le caisson utilisant les plus petites vis fournies. Attacher le caisson au véhicule avec les plus grandes vis fournies.

Pro Tip: Vous êtes un KICKER ZX Mono-Amplificateur et quelques câbles loin d'un grand système de stéréo ! Les monoamplificateurs de ZX le font facile à améliorer le basse balancersolide avec votre radio existante. S'il vous plaît demander votre négociant de stéréo des montées d'Amplificateur de ZX.

Sound Check: Faible réponse des graves? Permutez les connexions positives et négatives haut-parleur sur les canaux stéréo/aisson de basse; s'il y a l'amélioration des graves, c'était le haut-parleur, qui a été hors phase.

AVERTISSEMENT DE SÛRETÉ

Ce caisson doit être correctement installé et solidement fi xé au véhicule afi n d'éviter tout risque de blessure, voire de mort résultant d'un déplacement du caisson vers l'avant en cas d'arrêt brutal ou d'accident. Vous êtes uniquement responsable d'attacher le caisson dans votre véhicule.

GARANTIE

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

CE

stillwaterdesigns

P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • (405) 624–8510

Remarque: Toutes les caractéristiques techniques et données de fonctionnement sont susceptibles de modifi cations sans préavis. Pour obtenir les documents les plus récents, visitez le site www.kicker.com. Afi n de réaliser le meilleur résultat de votre nouveau Subwoofer KICKER, nous vous conseillons de n'utiliser que des accessoires et câblage authentiques de Kicker. Laissez aux caissons de graves Kicker un temps d'adaptation d'environ deux semaines pour atteindre leur niveau optimal de performances dans les graves.

ACOUSTICS LIMITED WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International Kicker.

AVERTISSEMENT: Les haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager l'ouïe de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouïe que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens!

L'expression “ carburant pour vivre plein pot “ fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum (“ vivre plein pot ”) dans tous les aspects de leur vie. Leshaut-parleurs et amplifi cateurs Kicker sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le “ carburant pour vivre plein pot “ dans l'aspect “ installation audio de véhicule “ de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
