MODE D'EMPLOI 3.8 CAMTRACE

Pour tous renseignements complémentaires :

www.camtrace.com

Tous droits réservés.

Copyright 2000-2008 par Camtrace SAS

1.1 Demarrage - Connexion - Arrét 6

1.2 Configuration IP du serveur CamTrace.. 7

1.2.1 Collecte des informations pour se raccorder à un réseau existant 9
1.2.2 Installation TCP/IP du serveur (avec menucam) 9
1.2.3 Réglage des paramètres système 10

1.3 Configuration des Caméras 11

1.3.1 Configuration de I'adresse IP de chaqueamera 11

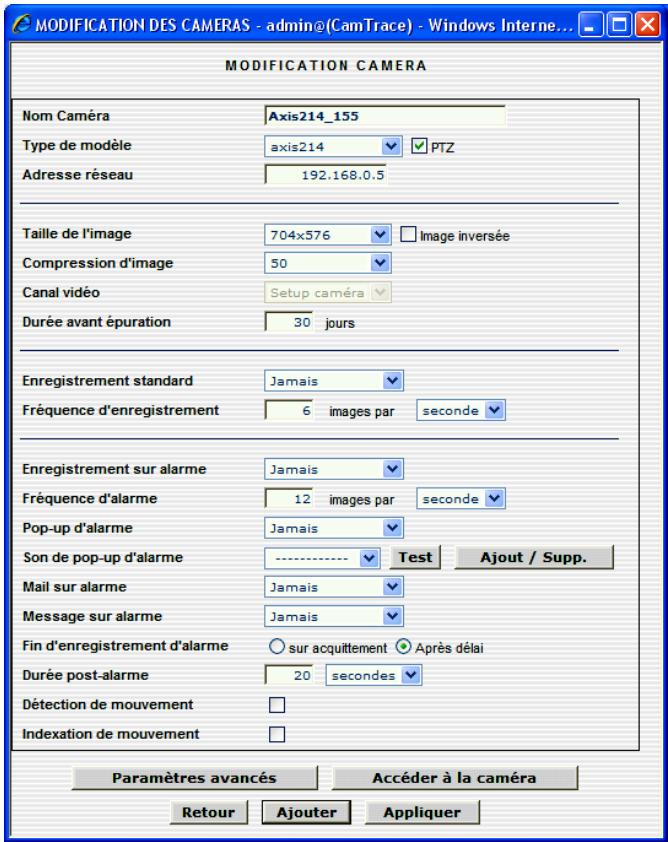

1.3.2 Paramétrage des cameras 12

1.3.2.1 Check list des opérations à effectuer sur chaqueamera 12
1.3.2.2 Paramétrage complémentaire concernant l'heure 12
1.3.2.3 Limitation de la bande passante des cameras 13

1.4 Lancement et paramétrage de CamTrace 13

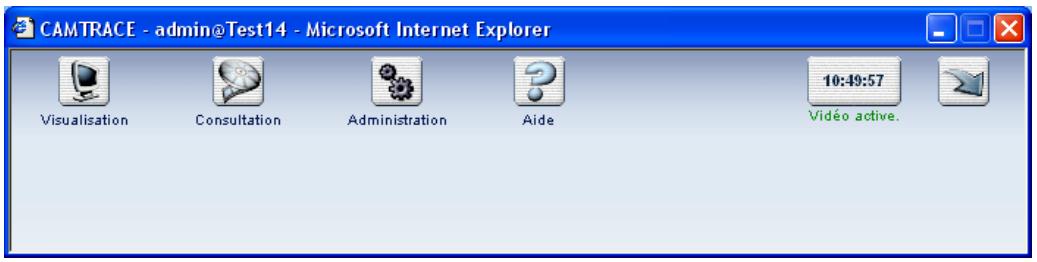

1.4.1Lancement des services 13
1.4.2 Installation de l'émulation de terminal putty - accès à menuçam par le réseau... 14

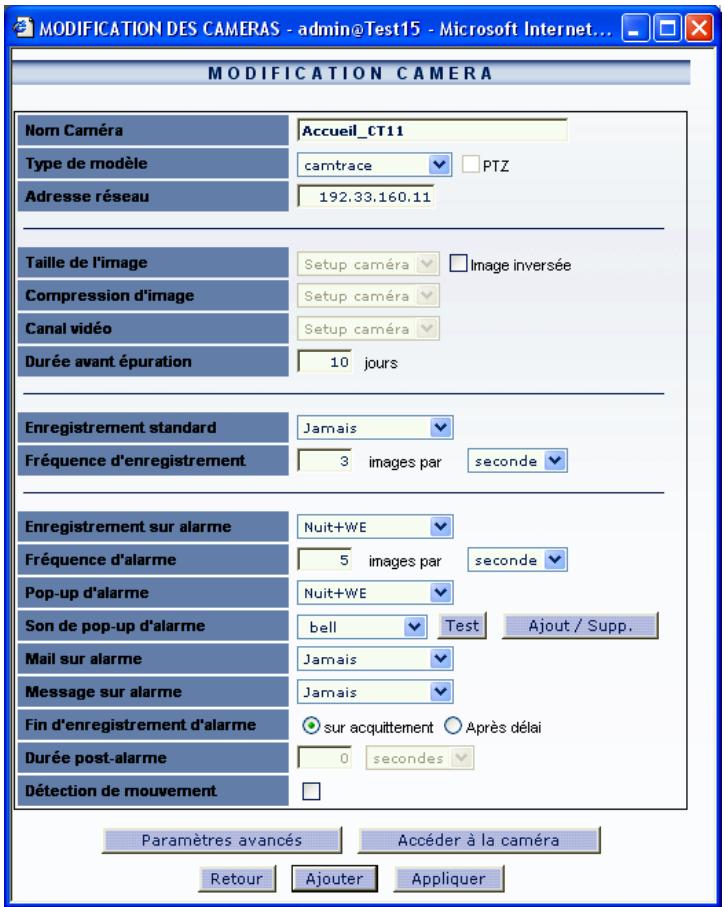

1.4.3 Declaration des cameras dans le serveur CamTrace 15

1.4.3.1 Déclaration manuelle des camères 15
1.4.3.2 Choix d'un modele de camera 16
1.4.3.3 Déclaration automatique des caméras 16

1.4.4 Paramétrage du poste client et vérification du fonctionnement 17

1.4.5 Interpretation des messages de statut des caméras de CamTrace 17
1.4.6 Sauvegarde de la configuration du serveur sur un poste client 17
1.4.7 Verification de la charge CPU et des paramètres systèmes 18

1.5 Configuration d'un accès à distance 18

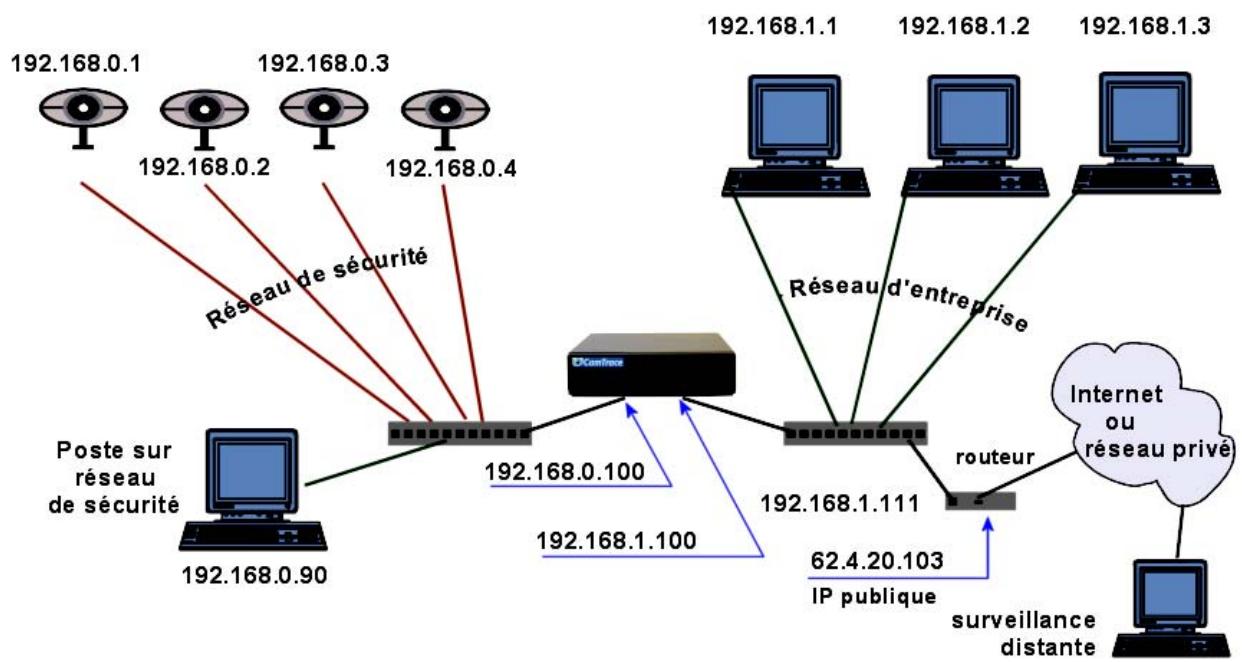

1.5.1 Configuration du routeur/firewall 18
1.5.2 Configuration du serveur CamTrace 19
1.5.3 Limitation de bande passante vers l'extérieur 20

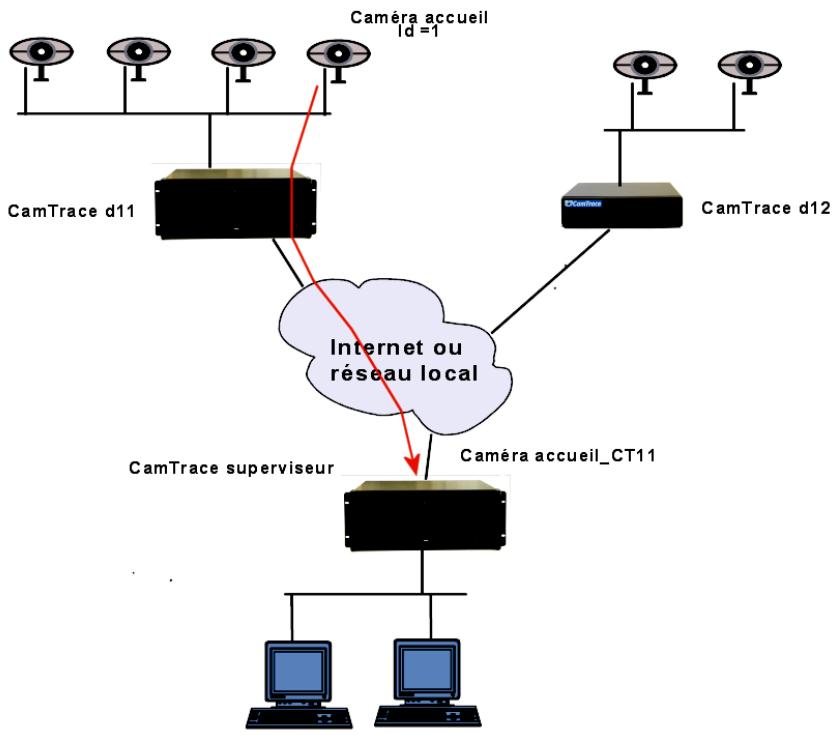

1.6 Configuration d'un superviseur - architecture hierarchique 20

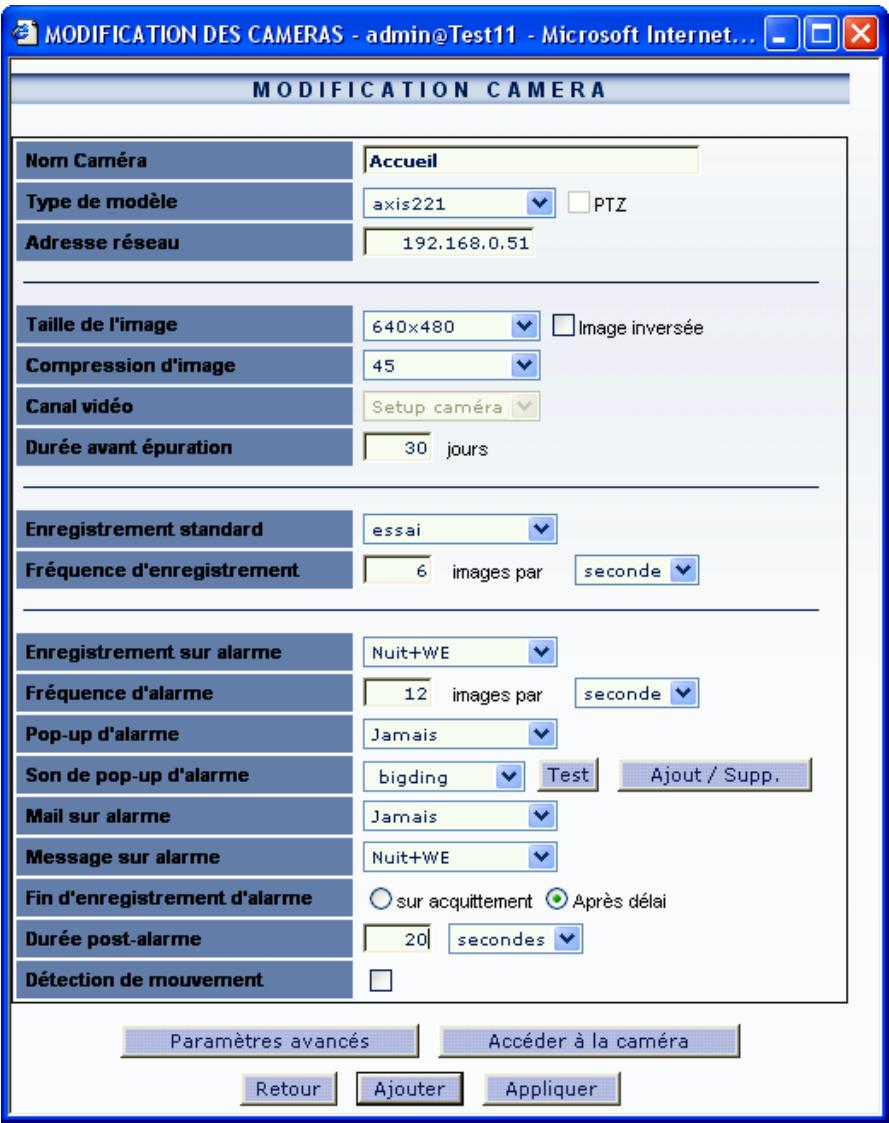

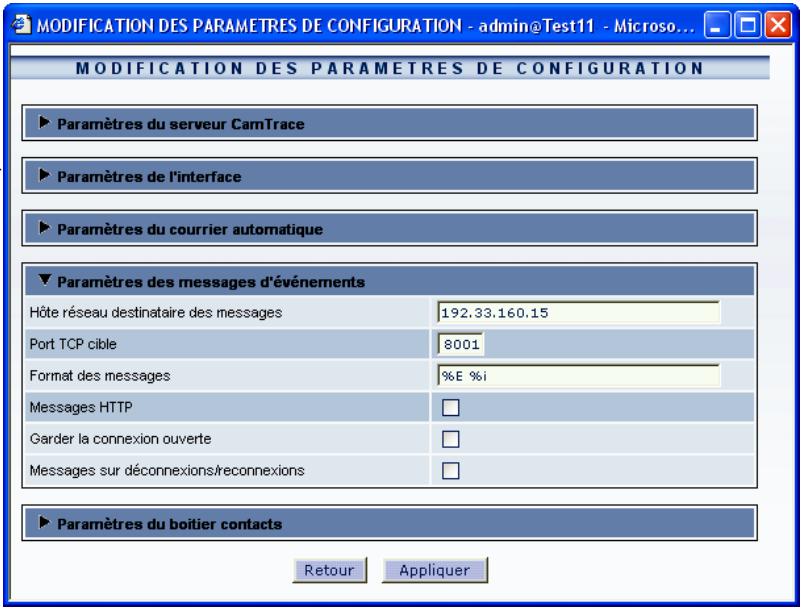

1.6.1 Paramétrage à effectuer sur les CamTraces distants 21

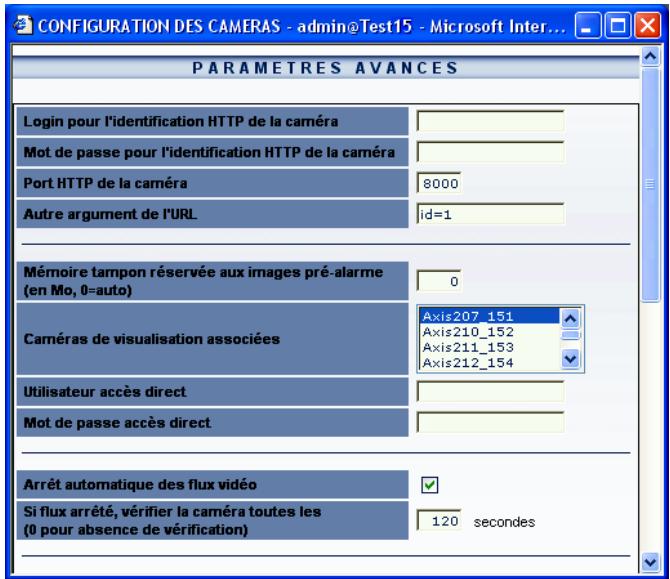

1.6.2 Paramétrage à effectuer sur le CamTrace superviseur 22

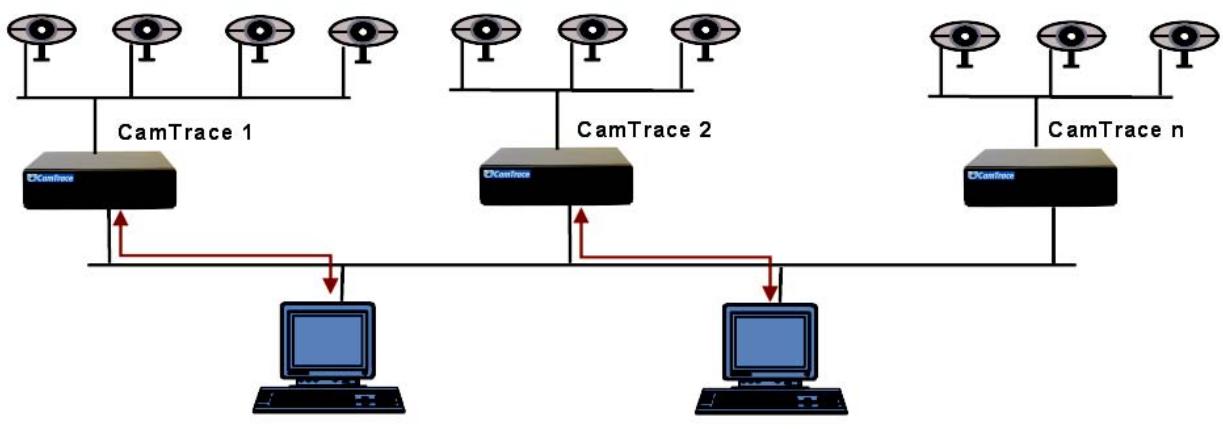

1.7 Configuration d'un cluster - interface unifiée 24

1.7.1.1 Paramétrages à effectuer sur tous les serveurs du cluster 25
1.7.1.2 Paramétrages à effectuer sur les postes clients 25

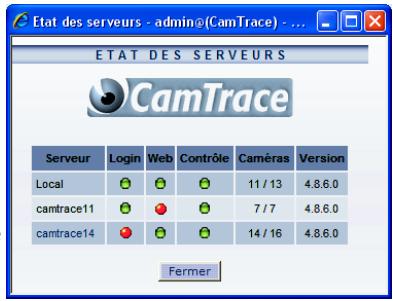

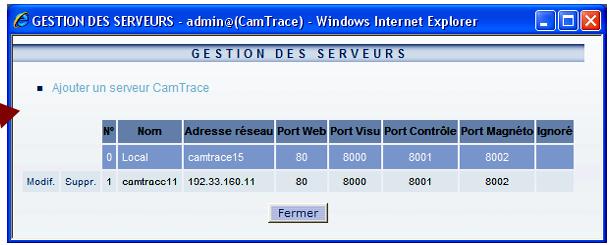

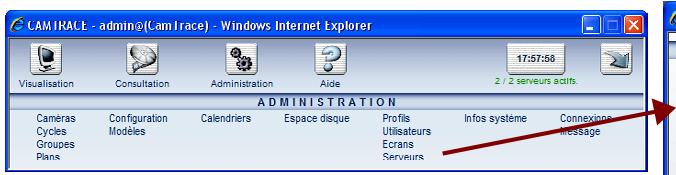

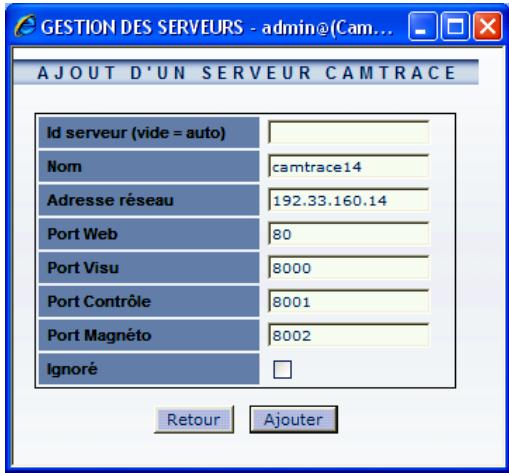

1.7.1.3 Paramétrages à effectuer sur les serveurs de connexion 25

1.8 Ecrans d'affichage 26

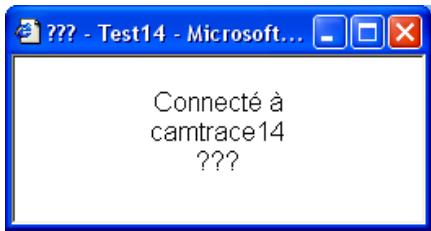

1.8.1 Configuration du poste esclave 26
1.8.2 Pilotage de l'affichage sur écran esclave 27
1.8.3 Cas d'un poste esclave multiecran 27

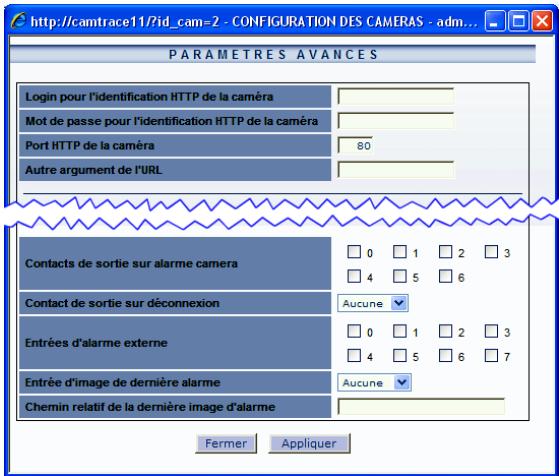

1.9 Gestion des contacts secs sur les cameras 28

1.9.1 Exemple de syntaxe pour un bouton à impulsion 28
1.9.2 Exemple de syntaxe pour un bouton à état on/off 28

1.10 Rondes permanentes de Cameras motorisées 29

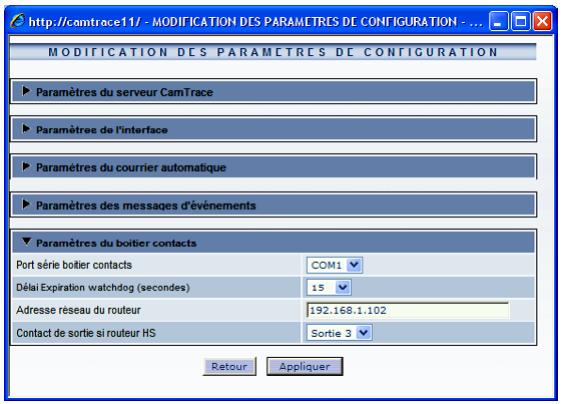

11 Installation du module d'entrées sorties CAMIO 29

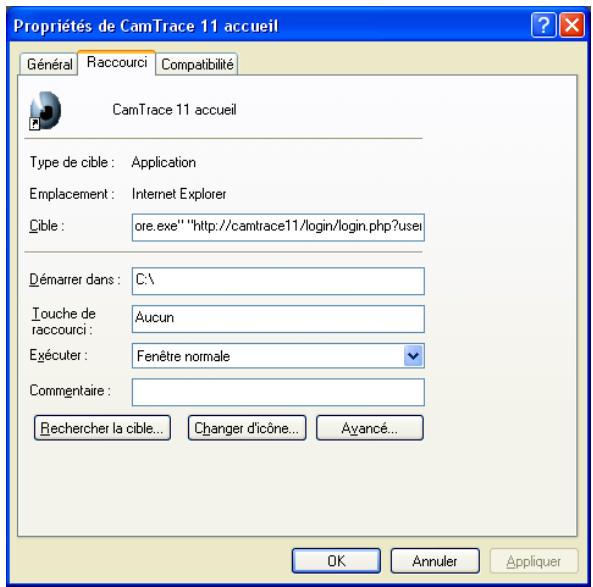

12 Creation d'un raccourci sur le bureau 32

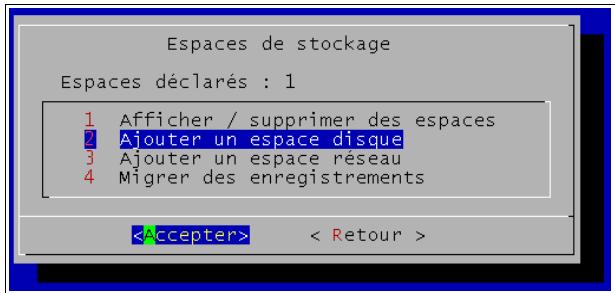

1.13 Gestion du multivolume 33

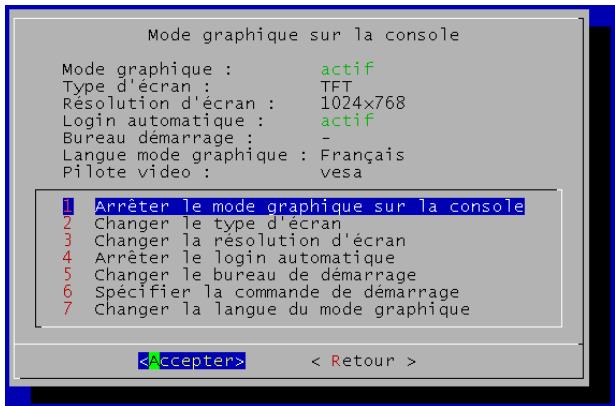

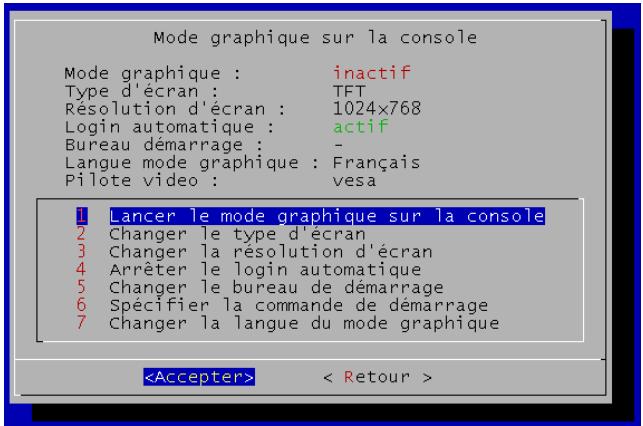

14 Mode graphique sur la console 34

1 INSTALLATION - CONFIGURATION

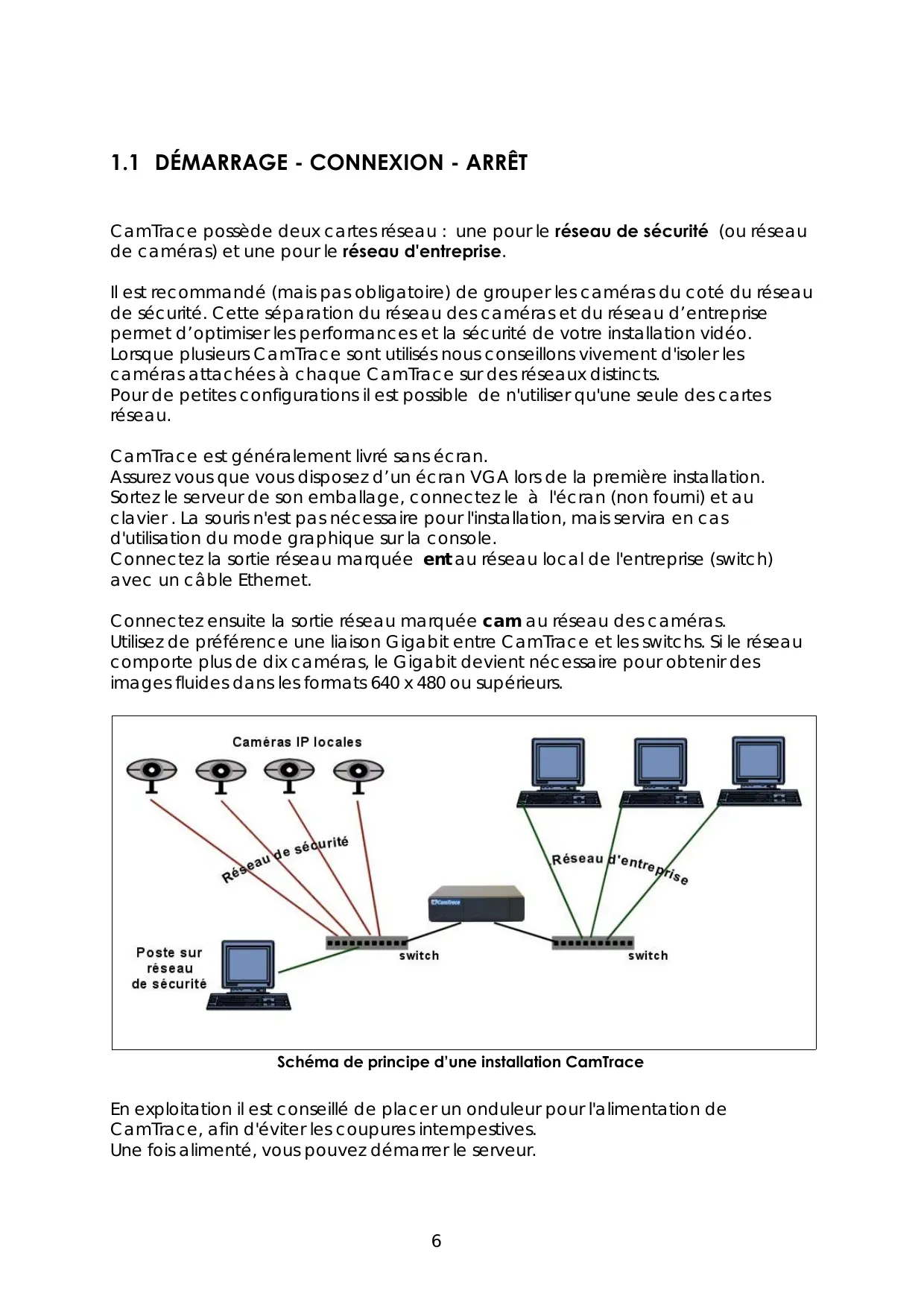

1.1 DEMARRAGE - CONNEXION - ARRÉT

CamTrace possède deux cartes réseau : une pour le réseau de sécurité (ou réseau de camères) et une pour le réseau d'entreprise.

Il est recommandé (mais pas obligatoire) de groupe les caméras du coté du réseau de sécurité. Cette séparation du réseau des caméras et du réseau d'entreprise permet d'optimiser les performances et la sécurité de votre installation videoo. Lorsque plusieurs CamTrace sont utilisés nous conseillons vivement d'isoler les caméras attachées à chaque CamTrace sur des réseaux distincts.

Pour de petites configurations il est possible de n'utiliser qu'une seule des cartes réseau.

CamTrace est généralement livre sans écran.

Assurez you que you disposez d'un écran VGA lors de la première installation.

Sortez le serveur de son emballage, connectez le à l'écran (non fourni) et au clavier. La souris n'est pas nécessaire pour l'installation, mais servira en cas d'utilisation du mode graphique sur la console.

Connectez la sortie réseau marquee ent au réseau local de l'entreprise (switch) avec un cable Ethernet.

Connectez ensuite la sortie réseau marquee cam au réseau des caméras.

Utilisez de préférence une liaison Gigabit entre CamTrace et les switches. Si le réseau comporte plus de dix caméras, le Gigabit devient nécessaire pour obtenir des images fluides dans les formats 640 x 480 ou supérieurs.

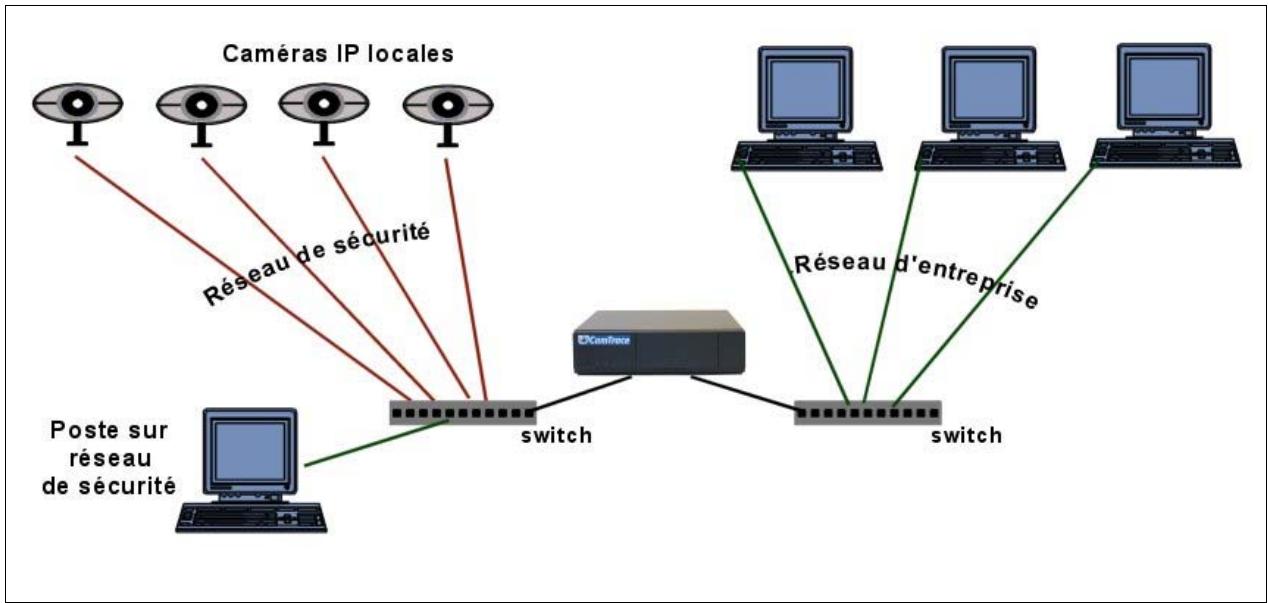

Scheme de principe d'une installation CamTrace

En exploitation il est conseillé de placer un onduleur pour l'alimentation de CamTrace, afin d'éviter les coupures intempestives.

Une fois alimenté, vous pouvez démarrer le serveur.

Des messages en mode caractère défilent sur l'écran.

Le logo CamTrace (ceil) apparait

Le système émet trois bips (utile si vous bootez sans écran)

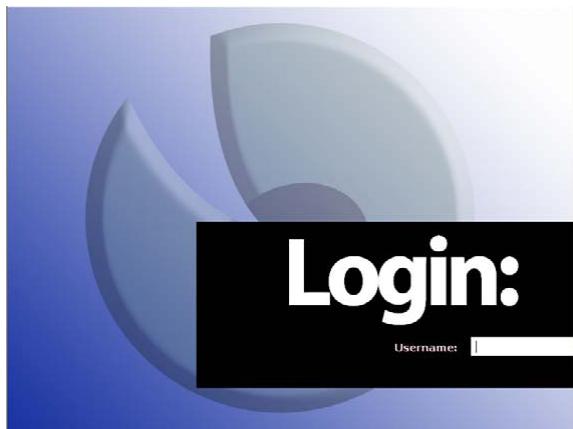

Le mot login : apparait

Tapez le nom de l'administrateur système et le mot de passer par défaut.

Attention : le mot de passer ne s'affiche pas à l'écran lors de la frappe (pas même d'étoiles).

Login : root Entre

Password : camtrace Entre

L'invite de commandes de l'administrateur système apparait :

Nom_de_la-machine #

Tapez 'menucam' pour lancer le menu de gestion des services et paramétrages de CamTrace.

Le serveur CamTrace est prévu pour fonctionner 24h/24, ne jamais l'éteindre en retardant le cable d'alimentation ou en commutant l'interrupteur (si vous éteignez le serveur brutalement, certains fichiers risquent d'être endommages).

Pour eteindre le systeme :

Ouvrez une session administrateur

(par défaut login "root" / mot de passer "camtrace")

• Tapez la commande "menucam" et Entrée
• Allez ensuite sur "Arrêt du système" et validez

Note : Pour remonter dans la hierarchie des menus de menucam pressez : Echap

Note : Si vous étés dans le mode graphique vous pouvez aller sur la console principale en mode caractère en tapant simultanément sur les touches CTRL, ALT et F1. Vous pouvez alors lancer menucam. Pour returner dans le mode graphique tapez CTRL, ALT et F9. Pourmettre fin au mode graphique tapez CTRL, ALT et Backspace (←)

Autre procédure pour éteindre le système :

• Taper simultanément les touches CTRL, ALT et DEL (ou SUPPR) pour provoquer un redémarrage (reboot) du système.
• Si vous désirez éteindre la machine, coupe l'alimentation lorsque le mot "rebooting" apparait à l'écran.

1.2 CONFIGURATION IP DU SERVEUR CAMTRACE

Attention: Quelques notions de base de TCP/IP seront nécessaires pour bien aborder ce chapitre (Adresses IP publiques et privées, classes d'adresses, masques, routage).

CamTrace possède deux interfaces réseaux Ethernet, ports RJ45, étiquétées "ENT" pour "entreprise" et "CAM" pour "camera".

L'adresse par défaut du réseau d'entreprise est : 192.168.1.100

L'adresse par défaut du réseau de caméras est : 192.168.0.100

Attention : Il n'y a pas d'adresse par défaut lorsque CamTrace est livré sous forme de logiciel.

Si vous ne disposez pas d'un écran VGA vous pouvez utiliser ces adresses pour vous connecter à CamTrace et le configurer, à l'aide d'une émulation de terminal, depuis un PC portable par exemple. Voir plus loin "accès à menuçam par le réseau".

La méthode la plus simple consiste toute fois à lancer menuçam sur la console (écran VGA) comme il a été expliqué plus haut.

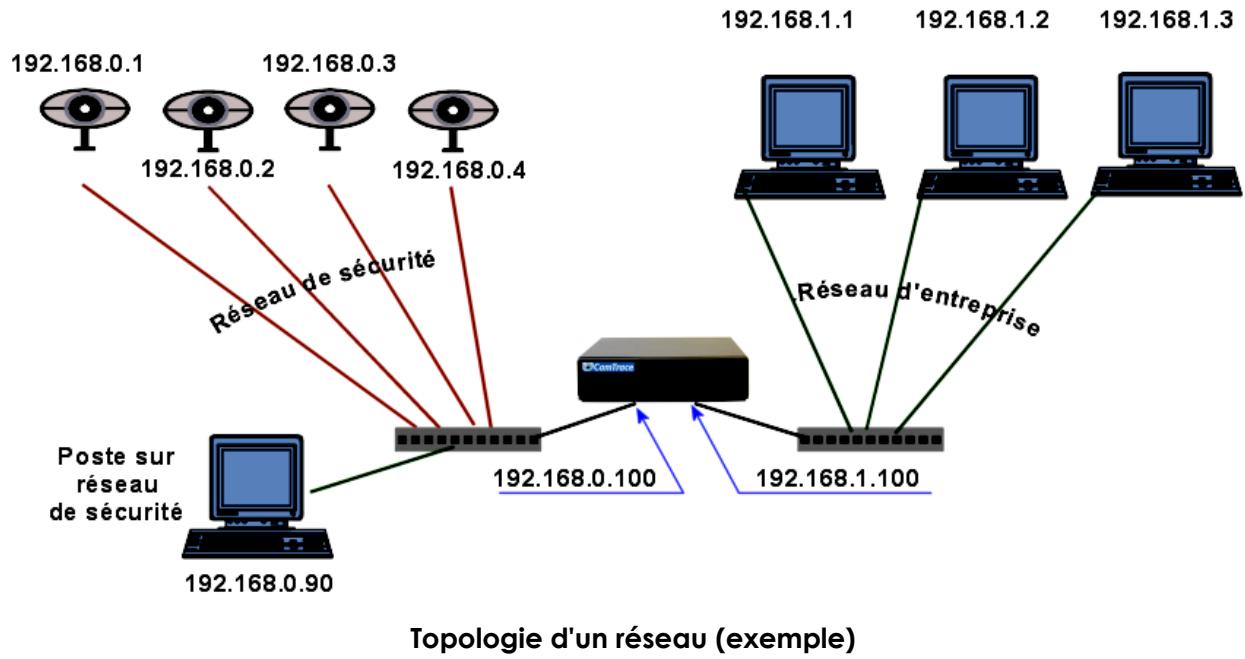

Nous fournissons ici un exemple de topologie possible. Ce n'est pas le seul.

Les postes situés sur le réseau de sécurité sont généralement des postes dédiés à la vidéesurveillance.

Des caméras peuvent être placées sur le réseau d'entreprise. Elles seront dans ce cas moins bien protégées contre les intrusions et leur traffic s'ajoutera à celui de l'entreprise.

Dans l'exemple ci-dessus, le serveur CamTrace a été configuré à l'adresse IP 192.168.0.100 sur le réseau des camères.

Pour changer ces paramètres depuis menuçam :

Allez dans "Configuration réseau" puis dans "Configuration du réseau des caméras".

Vous pouvez adopter les valeurs de l'exemple, sauf si l'adresse réseau 192.168.0.0 est justement celle utilisée par votre réseau d'entreprise.

Attention : vous doivent attribuer à CamTrace deux adresses appartenant à des réseaux distincts. Il ne faut jamais utiliser la même classe d'adresse sur les deux interfaces sous peine de graves dysfonctionnements.

Experiments, addresses de CamTrace :

côté caméras côté entreprise

192.168.0.111 192.168.0.112 mauvais

192.168.0.111 192.168.1.112 bon

192.168.0.111 192.168.1.111 bon

Si vous utilisez CamTrace sur un seul réseau (ENT ou CAM), prenez soit d'effacer les valeurs définies pour l'autre réseau. Effacez complètement les champs dans :

"Configuration du réseau des caméras" ou bien dans "Configuration du réseau d'entreprise".

1.2.1 Collecte des informations pour se raccorder à un réseau existant

Si vous doivent raccorder le serveur video CamTrace à un réseau d'entreprise existant, voici les informations que vous doivent collecter :

• Une adresse IP pour votre serveur CamTrace coté réseau d'entreprise.
  Le masque de réseau.
• Un nom réseau pour le serveur CamTrace. Le "nom réseau" est le nom que vous allez donner au serveur CamTrace sur le réseau local. Si l'entreprise possède un DNS, il est recommandé que ce nom soit en accord avec celui qui est donné au serveur CamTrace dans ce DNS.
• L'adresse IP d'un DNS interne ou externe. Ce paramètre est facultatif. Il permet au serveur CamTrace d'atteindre des sites externes par leurs noms (FQDN) et non pas uniquement par leurs adresses IP (par ex. serveur de mail)
• L'adresse IP de la passerelle par défaut : ce paramètre est facultatif. Il permet d'atteindre le serveur CamTrace depuis un poste client situé en dehors du segment sur lequel se trouve le serveur CamTrace. Exemple pour accéder à CamTrace depuis l'Internet, vous doivent rentrer l'adresse IP de votre routeur d'accès côté réseau local (LAN). Il permet également à CamTrace de "sortir" de la classe d'adresse du réseau local (par ex. connection à un serveur de temps NTP, ou à un serveur de mail).

Note : Nous vous conseillons de replir le document fourni en annexe : "formulaire IP CamTrace".

Attention : Si la classe d'adresse du serveur de nom (DNS) est différente de celles utilisées sur les deux réseaux de CamTrace, la passerelle doit obligatoirement être renseignée.

1.2.2 Installation TCP/IP du serveur (avec menucam)

Il faut ensuite fournir ces données au serveur Camtrace :

Ouvrez une session administrateur: login « root » mot de passer « camtrace »

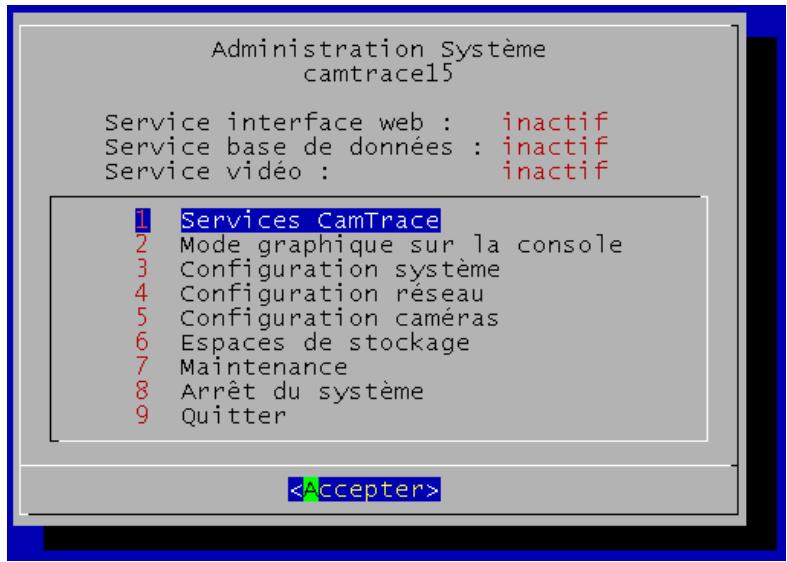

Tapez « menucam » puis Entrée. L'écran suivant doit apparaitre :

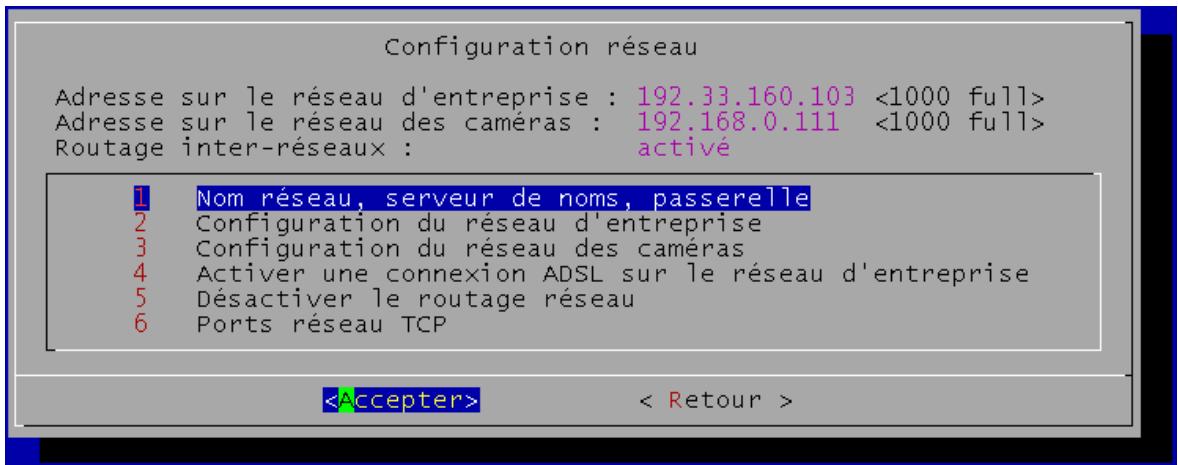

Allez dans le menu "Configuration réseau" puis dans les sous menus "nom réseau, serveur de noms, passerelle" et "Configuration du réseau d'entreprise", et entrez les valeurs collectées ci-dessus.

Dans le menu "Entrez l'adresse IP du serveur de noms :" vous pouvez au besoin :

• Laisser le champ vide.
• Taper l'adresse IP du DNS interne s'il existe.
• Taper l'adresse IP du DNS du fournisseur d'accès Internet de l'entreprise

Attention: Si vous n'étés pas sur de bien connaître l'adresse du DNS, laissez le champ vide. Une mauvaise valeur provoquerait de forts ralentissements sur CamTrace.

Une fois que vous avez tout saisi, la partie haute du menu "Configuration réseau" mentionne les adresses IP et le statut de la connexion (100 full ou 1000 full).

Pour tester la configuration, depuis le menu principal de menuçam, allez dans le menu "Quitter" et executez un ping sur l'adresse IP d'un poste du réseau local :

ping adresser_ip_du_poste entree

Pour arrêté le ping, tapez CTRL C

Note : Notre serveur CamTrace ne peut "pinger" un hôte par son nom Netbios (celui qui apparait dans le voisinage réseau Microsoft).

Le serveur CamTrace n'apparait pas dans le voisinage réseau des postes clients Microsoft.

1.2.3 Réglage des paramètres système

Menuçam vous permet de régler les quelques paramètres indispensablees au bon fonctionnement du serveur. En particulier le menu 3 "Configuration système" permet de régler le fuseau horsaire et l'heure de CamTrace.

Vérifiez tout d'abord que vous étés dans le bon fuseau horaire. Choisissez le continent et le pays dans lequel vous étés situé.

CamTrace gère automatiquement les heures d'hiver et d'été. Vousdezonctout simplemententer l'hourelocale courante dans le menu 4 "entree de la date etI'heure".

1.3 CONFIGURATION DES CAMÉRAS

1.3.1 Configuration de l'adresse IP de chaqueamera.

Chaqueamera doit posseder une adresse IP fixe sur le réseau. Pour des raisons de stabilité des adresses dans le temps, CamTrace n'est pas serveur DHCP.

Attention Il faut toujours définir l'adresse IP d'uneamera et vérifier son fonctionnement avant de la placer dans un endroit difficile d'accès (poteau, caisson, etc.)

Pour définiir l'adresse IP de chacune des caméras, il existe deux méthodes.

a) Configuration proposée par le constructeur de laamera.

C'est le cas général valable pour toutes les marques de cameras.

Un logiciel de paramétrage est toujours fourni avec les caméras : IP Utility - IP Finder,

IP setup, etc, suivant les constructeurs

Installes l'utilitaire sur un PC connecté sur le réseau sur lequel se trouvent les

cameras.

La plupart des utilisaires détecte automatiquement les caméras du réseau. Il ne vous

restera plus qu'à renseigner l'adresse IP et parfois d'autres paramètres selon le

fabricant.

Certain utilisaires vous demanderont de saisir l'adresse MAC qui est notée sur laamera. N'oubliez pas de noter cette adresse avant de placer laamera dans un caisson.

b) Configuration depuis le serveur CamTrace.

Configuration des cameras

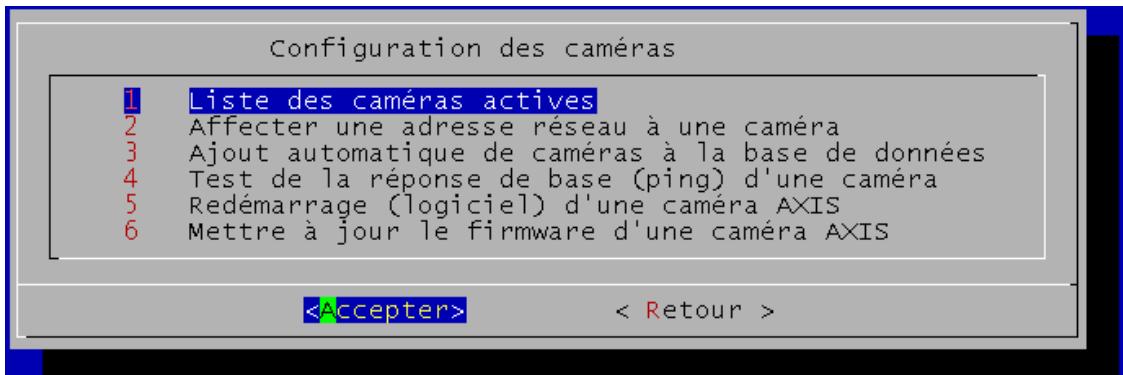

Dans menucam, choisissez "Configuration cameras" puis "Afferter une adresse réseau à uneamera".

Le programme vous demande de saïrisse MAC de laamera (cette adresse est notée sur laamera), puis l'adresse IP que vous désirez lui assigner. Lorsque vous saisissez l'adresse MAC séparez par":" chaque groupe de deux caractères.

Puis coupez l'alimentation électrique de votreamera et rétablissez-la.

Pour vérifier la connexion réseau de laamera que vous venez d'installer, vous pouvez "pinguer" l'adresse attribuée depuis le serveur CamTrace (sur la console ou par un terminal distant). Pour cela quitterz menucam et tapez :

ping adresse_de-la CAMERA entrée

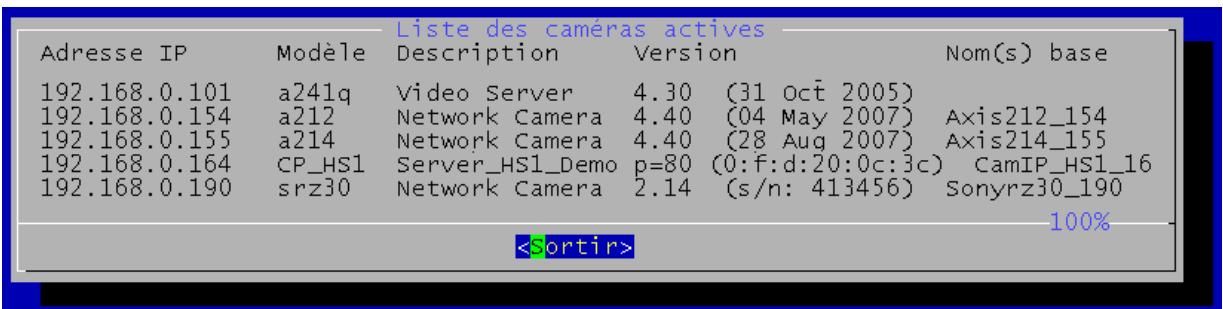

liste des caméras actives

Note : le sous menu 1 "liste des caméras actives" vous indique la liste des caméras reconnues comme actives (IP, modèle, description, version, nom). Cette fonction peut ne pas fonctionner pour certains modèles de caméras.

1.3.2 Paramétrage des cameras

Chaque modele deamera possede son propre paramétrage. Reportez vous à la documentation du constructeur.

Pour tester laamera que vous étés en train d'installer, vérifie que vous avez bien une image animée qui apparait dans le navigateur à partir d'un PC connecté sur le même réseau que cetteamera.

Vouss pouvez effectuer des réglages de mise au point et de qualité d'image dés ce stade ou le faire plus tard après la déclaration de laamera dans CamTrace.

1.3.2.1 Check list des opérations à effectuer sur chaqueamera

• Donnez une adresse IP fixe à laamera. Vérifiez que DHCP n'est pas activé.
• Renseignez le masque de réseau.
• Saisissez les logins et mots de passer d'administration de laamera (certaines camères ont des mots de passer par défaut, d'autres imposent leur saisie).
• Dans les réglages video dériviez que laamera est bien en mode mjpeg et non enmpeg4.
• Renseignez l'adresse de la passerelle qui est l'adresse de CamTrace sur le réseau où laamera sera connectée.
• Renseignez l'adresse du serveur NTP qui est la même adresse que precedemment.
• Affichez l'heure dans l'image (recommandé).
• Réglez le fuseau hora et l'adaptation aux heures d'éché/hiver.
• Limitez la bande passante de laamera à ce qui est nécessaire.
• Les réglages concernant la qualité de l'image, vitesse d'oburation, compression,aille d'image, type d'éclairage, contre jour, etc. pourront être effectués par la suite.

1.3.2.2 Paramétrage complémentaire concernant l'heure.

CamTrace est serveur NTP (serveur de synchronisation pour tous les péripériques qui sont clients NTP). Pour que les caméras se synchronisent sur CamTrace, il faut activer l'option "synchroniser avec un serveur NTP" dans chaqueamera. Il faut saisir l'adresse de CamTrace sur le réseau des caméras dans le champ du NTP server (192.168.0.100 dans notre exemple). Si laamera est située sur le réseau d'entreprise il faudra bien sur, saisir l'adresse de CamTrace côte réseau d'entreprise.

Pour des raisons d'authentication des images il est fortement recommandé d'afficher l'heure dans l'image.

1.3.2.3 Limitation de la bande passante des caméras

Les caméras récentes sont de plus en plus puissantes, elles peuvent occuper 10 à 12 Mb de bande passante sur le réseau (images de 100 Ko à 30 i/s).

La bande passante utilise entre CamTrace et chaqueamera se regle sur les caméras

Il est souvent utile de limiter la bande passante émise par les caméras. Cette mesure permet d'éviter la saturation de la (ou des) carte réseau de CamTrace qui recueille les flux des caméras. En pratique on obtient souvent une meilleure fluidité. Cette mesure est indispensable si des caméras se trouvent sur un réseau d'entreprise.

Utilisez des valeurs comprises entre 2 Mb et 5 Mb.

Sur certaines caméras, le réglage se fait dans la rubrique TCP/IP, parfois dans la sous rubrique "paramètres avancés". Rentrez la valeur désirée dans "maximum bandwidth".

Sur d'autres caméras, on ne peut que limiter le nombre d'images par seconde. Enfin, ce type de réglage n'este pas pour certaines caméras

Il est également possible de limiter la bande passante globale du réseau des caméras directement sur CamTrace. Cette fonction est accessible par Menucam dans "configuration réseau" -> "configuration du réseau des caméras".

1.4 LANCEMENT ET PARAMÉTRAGE DE CAMTRACE

1.4.1 Lancement des services

Dans menucam activez les services :

Allez en "Services CamTrace" puis dans le sous menu "lancez tous les services inactifs". CamTrace lance le serveur web, la base de donnée et le service video.

Vous pouvez maintainant acceder, depuis un poste du réseau à l'interface web du serveur CamTrace en tapant dans la barre d'adresse de votre navigateur :

• "http://adresse IP de CamTrace sur le réseau d'entreprise" si vous étés sur un poste de réseau d'entreprise (cas général).
• "http://adresse IP de CamTrace sur le réseau des caméras" si vous étés sur un poste situé sur le réseau des caméras.

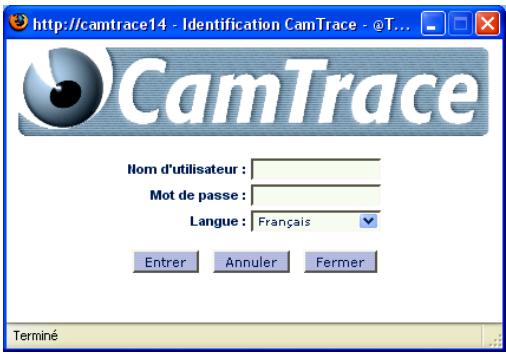

Lorsque vous valida l'adresse du serveur dans le navigateur, une fenêtre d'authentication apparait. Attention, cette fenêtre fait appel à la fonction pop up qui doit donc être active dans le navigateur.

Choisissez la langue dans le menu déroulant.
Tapez 'admin' et 'camtrace' comme nom d'utilisateur et comme mot de passer.

Note : Admin est le nom de l'administrateur du système video (à ne pas confondre avec root qui est le nom de l'administrateur de l'ordinateur). Admin est un utiliser réservé qui ne peut pas être supprimé. Seul le mot de passage peut-être changé à l'aide de menucam.

Le menu principal de CamTrace apparait dans une nouvelle fenêtre :

Cette fenêtre permet d'accéder aux différents menus (Visualisation/Consultation/Administration) ou de se déconnecter et returner à la fenêtre d'identification (Flèche à droite). La grande fenêtre (le lanceur) peut être fermée manuellement. Avec certains navigateurs elle se ferme automatiquement.

Note : La mention "video active" doit apparaitre dans le coin en haut à droite de la fenêtre de navigation principale. Les services video et la mention "video active" n' apparaitront pas si votre licence n'est pas valide. Dans ce cas contactez votre revendeur ou votre distributeur.

A ce stade vous ne pouvez toujours pas visualiser de caméras. Pour ce faire il faut déclarer les caméras dans CamTrace.

1.4.2 Installation de l'émulation de terminal putty - accès à menuçam par le réseau

Note : Vous pouvez sauter ce paragraphe si vous ne souhaitez pas accéder à menuçam depuis votre PC. En revanche si vous doivent administrer CamTrace à distance il est indispensable d'installer ce qui suit et de paramétrter le routeur pour laisser entrer le port 22.

Le logiciel d'émulation putty (pour PC/Ms Windows) est fourni avec CamTrace – vous pouvez l'installer et le paramétrer très facilement. Allez dans le menu principal (bandeau) de l'interface web. Cliquez sur "aide", puis sur "utilitaires". Cliquez sur PUTTY pour le télécharger puis cliquez sur "paramétrage recommendé" pour le paramétrer. Lorsque vous appelez putty une fenêtre "putty configuration" apparait à l'écran. Tapez le nom du serveur CamTrace ou son adresse IP dans le champs Host Name. Le port utilisé est le 22 et le protocole SSH (securisé). Tapez ensuite Load et Open. La fenêtre d'émulation s'ouvre à l'écran.

La procédure sécurisée impose un login en deux temps :

login as : camtrace

camtrace@nom_de_ta MACHINE's password : camera

$ su

Password: camtrace

Nom_de_la-machine#

Note : Les mots de passer indiqués sont ceux par défaut. "camtrace" est un utilisateur ordinaire de l'ordinateur (qui n'a pas les privilèges de root) le mot de passer de cet utilisateur est : camera

la commande "su" permet de passer en "super utiliser" (root) dont le mot de passer est : camtrace.

1.4.3 Déclaration des caméras dans le serveur CamTrace

Il existe deux façon de déclarer les caméras. Une méthode manuelle qui fonctionne avec toutes les caméras supportées par CamTrace et une méthode automatique à partir de menucam.

1.4.3.1 Déclaration manuelle des caméras

Cette méthode générale est accessible à partir de l'interface web de CamTrace.

Allez dans le menu "Administration" puis dans "Caméras". Validate "ajouter uneamera". La fenêtre ci-contre apparait :

Ajout/modification d'uneamera

Vous trouvez ci-dessous une explication des paramètres

indispensables pour intégrer uneamera dans CamTrace (visualisation et enregistrement standard).

Pour les autres paramètres reportez vous à la section administration.

Dans les paramètres avancés, vérifier que le login et le mot de passer d'accès aux caméras sont correctement positionnés (root et pass par défaut). Si le login et le mot de passer ont été modifiés sur laamera il faut rentrer les bonnes valeurs dans les paramètres avancés.

Appl i quer s'il y a lieu les paramètres avancés puis fermer la fenêtre des paramètres avancés. Appuyer ensuite sur la touche Aj outer.

Nom matériel	Nom que vous souhaitez donner à la matériel
Type de modèle et PTZ	C'est le matériel de matériel (voir description ci-après). La case PTZ doit être cochée si la matériel est pilotable (ex AXIS 215)
Adresse IP	Rentrez l'adresse IP de la matériel. Généralement sur le réseau des matériel.
Taille de l'image	Choisissez la taille d'image. "set up camera" correspond à la taille définie dans la matériel.
Durée avant épuration	Durée de conservation des séquences vidés en jours. Par ex. 10 jours.
Enregistrement standard	Choix du calendrier applicable aux enregistrents standard de la matériel. Choisisir « toujours » pour enregistrement permanent et jamais pour ne pas enregistrer.
Fréquence d'enregistrement	Fréquence des enregistrentes "standard". Par ex.6 i/s.
Autres paramètres	Laisser les valeurs par défaut (voir image écran ci-dessus).

1.4.3.2 Choix d'un modele de camera

Les différents modèles de caméras supportés sont prédéfinis dans CamTrace. Choisissez parmi la liste proposée. De nouveaux modèles de caméras sont régulièrement ajoutés.

Marques de cameras supportées (liste non exhaustive): Alinking, Axis Communications, CamIP, Cell, Grand, Hunt, Mobotix, Panasonic, Pixord, Sony, Attention tous les modèles de ces marques ne sont pas nécessairement supportés. Une liste à jour figure sur le site Internet.

Laamera dénommée "camtrace" permet de receivevoir un flux venant d'un autre CamTrace dans le but de chainer et de hierarchiser des serveurs CamTrace entre eux.

Note : les modèles décrivent également les convertisseurs IP (ou "serveurs" de caméras) qui sont vus par CamTrace comme des caméras.

1.4.3.3 Déclaration automatique des caméras

Cette fonction est activée à partir de menuçam sur la console ou par un poste du réseau doté d'une émulation de terminal (par ex. putty)
Lancez menuçam. Allez en "configuration camères" puis en "ajout automatique de camères à la base de donnée". CamTrace va automatiquement détecter les nouvelles camères situées sur le réseau (cotéamera et coté entreprise), va les rentrer dans la base de donnée avec un nom par défaut (modèle_derniers-digités-de-l'adresse-IP) et va désir le type de serveur deamera le plus adapté.

Note : cette fonction peut ne pas fonctionner avec certaines caméras ou à travers des routeurs. Dans ce cas il faudra déclarer ces caméras manuellement avec la procédure vue précédendum. Le masque d'adresse de chaqueamera doit être correctement définir.

1.4.4 Paramétrage du poste client et vérification du fonctionnement

A ce stade vous pouvez visualiser uneamera dans CamTrace à partir de votre réseau local.

Dans l'interface web de CamTrace cliquez sur "visualisation" puis sur "Cameras individuelles". Vous voyagez apparaitre la liste des cameras que vous avez installées. Choisissez en une. Elle doit apparaitre à l'écran dans une fenêtre séparée.

La première fois que vous vous connectez à uneamera à partir d'un poste client donné, un active X-plugin sera téléchargeé. Vous doivent accepter son installation. Notre poste client doit donc accepter les active X (Internet Explorer) ou les plugin (Firefox).

D'autre part que ce soit sous IE ou Firefox/Mozilla, le poste client doit accepter les Cookies et les pop up en provenance de CamTrace.

En cas de problème reportez vous à la section "problèmes et solutions".

Si la fenêtre apparait mais que vous n'avez pas d'image vérifie que vous n'avez pas un firewall actif sur le poste client. Si c'est le cas, les ports 8000, 8001 et 8002 doivent être ouverts en sortie.

Quel que soit le navigateur utilisé il est plus prudent d'ajouter CamTrace dans les sites de confiance. Par ex. sous IE : Outils/options Internet/onglet sécurité/sécurité rajouter l'adresse ou le nom de CamTrace (si vous avez un DNS) en prénant soin que la case=https ne soit pas cochée.

Note : Lors de l'utilisation de CamTrace à partir d'Internet Explorer SP2, une barre d'Etat indésirable peut occulter le bas des menus de CamTrace. Cette barre disparait lorsque CamTrace est déclaré dans les sites de confiance.

1.4.5 Interpretation des messages de statut des caméras de CamTrace

L'interface web de CamTrace donne une vue globale de l'ensemble des camères déclarées. Allez dans "Administration/Camères". Si besoin est, cliquez sur "informations détaillées" pour avoir plus de détails (adresses IP).

Il existe trois états possibles dans la colonne "Etat": active, inactive et erreuramera.

• active: un périphérique réseau est present à l'adresse indiquée et envoie des images jpeg. Il parait raisonnable de penser qu'il s'agit d'uneamera.
• inactive : Le périphérique réseau ne répond pas ou bien il n'envoise pas d'image et pas d'erreur http.
• erreuramera : un périphérique réseau renvoie une erreur http ---> réflexe immédiat : consulter le log système (dans consultation/journal système). Ce dernier message est souvent causé par un mot de passer sur les camères inconnu de CamTrace (à renseigner dans admin/c cameras/modifs/paramètres avancés).

1.4.6 Sauvegarde de la configuration du serveur sur un poste client

Lorsque la configuration de CamTrace est terminée pensez à la sauvégarder sur un poste client. Vous pourrez facilement la recharger en cas de problème ou après une panne matérielle. Pour cela utilisez l'interface web. Connectez vous en tant qu'administrateur de CamTrace (par défaut : admin et mot de passer : camtrace) cliquez sur "administration" puis sur "Configuration". Dans le menu Configuration cliquez sur la deuxième ligne : "sauvez la configuration" et enregistrez le fichier.

Si vous utilisez le navigateur Firefox cliquez croit sur le lien puis cliquez sur "enregistrez le lien sous..."

Pour recharger une configuration selectionnez le fichier à charger avec parcouri r puis cliquez sur charger.

Attention : une sauvégarde de configuration n'est rechargeable que sur la même version de CamTrace qui a permitted de l'enregistrer.

1.4.7 Vérification de la charge CPU et des paramètres systèmes

Dans L'interface web Administration ouvre la fenêtre "infos système".

Cette fenêtre vous donne de nombreuses informations sur la configuration et les péripériques existant sur votre système.
Un paramètre est à surveiller tout particulièrement, il s'agit de la charge système.
Dans le premier cadreitué en haut à gauche relevant les trois valeurs figurant sur la的最后一 ligne, par exemple : charge système 0.17 0.25 0.22
Ces chiffres donnent le taux d'occupation processeur. Dans ce cas la CPU est occupée à 17% 25% et 22% (trois mesures).

1 signifierait que la CPU est occupée à 100% . Si vous obtenez des valeurs supérieures à 1, l'ordinateur est trop chargeé et n'arrive pas à comploir les tâches demandées.

Les tâches les plus consommatrices de CPU sont :

• Le mode faible débit (groupes en faible débit),
• Les détections de mouvement effectuées par CamTrace (détection, indexation),
• L'affichage de caméras sur la console.

La mémoire est toujours occupée à plus de 90% . C'est normal.

En revanche le swap (utilisation du disque dur par le système pour palier à une insuffisance de mémoire) doit être égal à 0.

1.5 CONFIGURATION D'UN ACCÉS À DISTANCE

Objectif : utiliser votre serveur CamTrace depuis un poste client à travers l'Internet ou une liaison privée distante.

Il est préférible que vous réseau local soit raccordé à l'Internet de façon permanente, votre fournisseur d'accès vous fournissant une adresse IP publique fixe.

Vou puez également utiliser un service de DNS dynamique (à configurer sur le routeur).

1.5.1 Configuration du routeur/firewall

La seule adresse IP que les internautes peuvent atteindre est l'adresse IP publique de votre routeur fournie par votre fournisseur d'accès. Toutes les requêtes envoyées par les navigateurs des internautes à destination de votre serveur CamTrace parviendront sur l'adresse IP publique de votre routeur qui devra effectuer la redirection vers le serveur CamTrace.

Le routeur situé sur le réseau local de CamTrace doit être configuré pour activer les redirections suivantes en entrée :

Translation des ports TCP 80, 8000, 8001 et 8002 depuis l'adresse IP publique du routeur (ex : 62.4.20.103) vers l'adresse IP privée du serveur CamTrace côté réseau local (ex : 192.168.1.100).

Reportez vous à la documentation du routeur utilisé.

Du côté de la surveillance distante, si vous routeur (qui n'est pas représenté sur le schéma) possède un firewall intégré, il doit être configuré pour laisser partager les ports TCP 8000, 8001 et 8002. Le port 80 est généralement ouvert en sortie.

1.5.2 Configuration du serveur CamTrace

Le serveur CamTrace peut être atteint depuis l'Internet en tapant son adresse IP publique ou son nom complet fourni par votre fournisseur d'accès.

La commande 'nslookup' permet de tracer le nom associé à une adresse IP, ou l'inverse. Elle peut être executée depuis n'importe quel hôte UNIX, Linux, MacOSX, Windows NT, 2000, XP, Vista connecté à l'Internet et configuré pour interroger un serveur DNS. Si vous ne disposez pas de l'une de ces configurations, contactez le support technique de votre fournisseur d'accès et demandez lui de résoudre le nom associé à votre adresse IP publique.

Depuis "Menucam", allez dans le menu "Configuration réseau", puis dans le menu : "Nom réseau, passerelle, serveurs de nombres ", valida .

Le champ "entrez le nom réseau complet de ce système" est le nom que vous avez donné au serveur CamTrace voir §1.2.1.

Le champ "Entrez l'adresse IP du serveur de noms :" est soit vide, soit rempli avec l'adresse IP du DNS, interne ou externe, de l'entreprise voir §1.2.1.

Dans le champ "Entrez l'adresse IP de la passerelle": entrez l'adresse IP privée de la passerelle qui peut être sur l'un ou l'autre des deux réseaux de CamTrace. Dans

notre exemple ce sera l'adresse IP privée du routeur situé sur le réseau d'entreprise soit : 192.168.1.111

1.5.3 Limitation de bande passante vers l'extérieur

Il est possible de limiter la bande passante à destination de la passerelle de sortie. Dans menuçam allez dans Configuration réseau puis dans Nom réseau, serveur de noms, passerelle. Passez les premières questions posées. Lorsque vous voyagez : Entrez le débit maximum sur la passerelle en Kbits/s, tapez la valeur可以选择 : par ex. 200 pour limiter à 200 Kbits/s sur une ligne disposant de 256 Kbits/s remontant.

Cette limitation est indispensable si vous souhaitez peuvent utiliser l'accès Internet pour d'autres fonctions que la vente.

1.6 CONFIGURATION D'UN SUPERVISEUR - ARCHITECTURE HIERARCHIQUE

Un CamTrace superviseur est un serveur CamTrace sur lequel on redéclare toutes les caméras situées sur plusieurs sites distants. Il permet de constituer une architecture hierarchique.

Le CamTrace superviseur peut federer plusieurs centaines de cameras qui sont en fait rattachées physiquement à des CamTraces distants.

Imaginons La configuration suivante :

Les trois CamTraces ci-dessus sont tous connectés à un réseau étendu (WAN) Internet ou隱私. Un quatrième CamTrace appelé le superviseur est également connecté au réseau étendu.

Sur le superviseur on déclarera 12 caméras correspondant à l'ensemble des caméras gériées par les trois CamTraces distants. Les flux videois seront prélevés sur les trois CamTraces distants (et non sur les caméras).

CamTrace-S gèrera donc 12 caméras:
cam1_CT1, cam2_CT1, cam3_CT1,
cam1_CT2, cam2_CT2, cam3_CT2, cam4_CT2, cam5_CT2,
cam1_CT3, cam2_CT3, cam3_CT3, cam4_CT3

Avec le CamTrace superviseur on peut :
- Visualiser n'importe qu'elleamera à partir de la même interface.
- Constituer des groupes en mélangeant des caméras situées sur plusieurs CamTraces distants.
- Créer des plans avec des caméras situées sur plusieurs sites.

• Effectuer des enregistrements centralisés, en complément de ceux réalisés sur chaque site.
• Vérifier rapidement le fonctionnement de l'ensemble d'un parc de caméras
• Déclencher des alarmes locales à partir des alarmes venant des CamTraces distants.

Chainage de CamTraces vers un superviseur

1.6.1 Paramétrage à effectuer sur les CamTraces distants.

Ces paramétrages sont utiles si l'on souhaite qu'une alarmé déclenchée sur un CamTrace distant soit relayée au niveau du superviseur. Pour cela il est nécessaire d'indiquer dans chacun des CamTraces distants (sur l'exemple CamTrace d11 et CamTrace d12), quel est le CamTrace superviseur et le port utilisé pour les alarmes.

Ce paramétrage s'effectue dans administration -> configuration dans la rubrique "paramètres des messages d'événements" comme suit :

Dans le champ "hote réseau destinataire des messages" tapez l'adresse IP du

CamTrace superviseur.

Si le CamTrace superviseur se trouve derrière un routeur, il faut taper l'adresse IP publique du routeur cote WAN et activer la translation d'adresses (NAT) dans le routeur.

Dans "port TCP cible" tapez le port utilisé pour faire transiter les signaux d'alarme (par défaut 8001).

Dans "format des messages"
tapez la chaine de
caracteres : %E%i

Ensuite si vous souhaitez que des messages d'alarme remontent vers le CamTrace superviseur, vous doivent déclarer un calendrier actif (autre que "ja mais") dans le champ "Messages sur alarme" de chaqueamera concernée.

Dans notre exemple, la caméra "accueil" enverra des messages d'alarme TCP vers le superviseur lorsqu'elle est en alarme (quelle que soit la cause de cette alarme : contacts secs, détction de mouvement dans la caméra, détction de mouvement par CamTrace).

1.6.2 Paramétrage à effectuer sur le CamTrace superviseur.

Le CamTrace superviseur va recueiller les flux videos venant des CamTraces distants. Il est nécessaire de déclarer sur le CamTrace superviseur tout ou partie des caméras raccordées sur les CamTraces distants.

Sur le CamTrace superviseur ces caméras se déclarent comme les caméras raccordées localement dans administration / caméras. C'est le modèle de caméra qui va différer. Dans la liste des modèles de caméras (également appelés serveurs de caméras), il faut utiliser le modele "camtrace".

Le nom de laamera est libre. Il est bien sur conseillé de lui donner le même nom que laamera distante (caméra "accueil" dans notre exemple) suivi d'un identifiant du CamTrace distant (Camtrace d11 dans notre exemple). Ce qui donna sera dans notre exemple : Accueil_CT11

Dans "type de modèle" de camera sélectionnez : camtrace

Dans "Adresse IP" Sélectionnez l'adresse du CamTrace distant sur lequel se trouve laamera. Si le CamTrace distant se trouve derrière un routeur, entrez l'adresse IP publique du routeur côte WAN.

Les paramètres : taille de l'image, compression et canal video ne peuvent être modifiés sur le superviseur. Si on souhaite les modifier il faut agir au niveau du CamTrace distant sur lequel laamera est effectivement connectée.

Note: uneamera mobile ne peut pas etre pilotee sur le CamTrace superviseur.

Remplissez ensuite tous les

paramètres d'enregistrement et d'alarme comme pour uneamera normale.

Dans les "paramètres avances" entrez le "port HTTP de laamera". C'est le canal video utilisé par CamTrace. Par défaut c'est le port 8000.

Dans le champ "autre argument de l'URL" indiquez l'identifiant de la camera sur le CamTrace distant en respectant la syntaxe : id =n (dans notre exemple l'id de la camera "accueil" est 1 sur le serveur CamTrace d11)

Note : Les numéroes de caméras (ou id) sont une information interne à CamTrace qui apparait dans Administration->Caméras->Informations détaillées (voir Configuration des caméras). Chaqueamera a un numéro unique.

Il est fortement recommandé de cocher "arrêt automatique des flux video" pour ne pas saturer la liaison entre les CamTraces. Lorsque "arrêt automatique des flux video" est actif, le flux venant de laamera distante s'interrompt lorsque personne ne visualise à partir du superviseur et lorsqu'il n'y a pas d'enregistrement.

Note : "l'arrêt automatique des flux video" étant coché, il n'y aura pas d'image pré-alarme sur le superviseur.

Dans le champ "Si flux arrêté, vérifier laamera toutes les", indiquez la période de vérification de laamera, par exemple :120 pour 2 minutes.

Note : Dans notre exemple toute alarme provenant de laamera "accueil" située sur CamTrace d11 provoquera la nuit et le week end, une alarme sur Camtrace 15 (le superviseur) donc l'enregistrement sur leedit superviseur à 5 images par seconde (ou moins si la bande passante est insuffisante) d'uneamera appelée "accueil_CT11" dont les images proviennent de laamera "accueil". En l'absence d'alarme, et de visualisation, le flux sera coupé. Toutefois le superviseur se connectera toutes les 2 minutes à CamTrace d11 pour vérifier la présence et le fonctionnement de laamera "accueil".

Note : Dans un groupe ou une vue individuelle du CamTrace superviseur, la touche "forcer l'enregistrement" provoque un enregistrement sur le CamTrace superviseur (et non sur le CamTrace distant).

1.7 CONFIGURATION D'UN CLUSTER - INTERFACE UNIFIÉE

L'option cluster doit être activée sur tous les CamTrace à partir desquels on peut pouvoir utiliser une interface unifiée. Cette option est vendue en sus de la licence CamTrace de base.

Dans l'exemple ci-dessus l'option cluster est installée sur CamTrace 1 et sur CamTrace 2. Toutes les caméras du cluster seront exploitables à partir de n'importe quel poste client, qu'il se connecte à CamTrace 1 ou bien qu'il se connecte à CamTrace 2.

Important : Les différents CamTrace qui font partie du cluster (1 à n) n'ont pas besoin de communiquer entre eux. Ils peuvent etre sur des reseaux séparés. C'est chaque poste client qui établi la liaison avec tous les serveurs (1 à n). Les serveurs qui font partie du cluster (1 à n) sont décris sur les CamTrace dotés de l'option cluster (1 et 2). Il est possible de n'installer l'option cluster que sur un seul serveur (par ex. le 1) mais, dans ce cas, il n'y aura pas de serveur cluster de secours en cas du panne du serveur de connexion (le 1).

L'interface unifiée permet de creator et d'exploiter des vues individuelles, des cycles, des groupes, des plans et des lecteurs (magnétoscopes) dont les caméras sont attachées à n'importe lequel des CamTrace du cluster (1 à n).

En revanche les fonctions d'administration des caméras, les paramètres de configuration, les groupes faibles débit, les journaux système, la consultation des enregistements par la base de données, les écrans d'affichage (postes esclaves), restent attachées à chaque serveur.

Menuçam reste également propre à la console de chaque serveur.

1.7.1.1 Paramétrages à effectuer sur tous les serveurs du cluster

Tous les serveurs du cluster (1 à n) doivent dispose des mêmes noms d'utilisateurs et des mêmes profils que ceux qui seront utilisés sur les CamTrace sur lesquels on va se connecter (le 1 ou le 2) pour acceder à l'interface unifiée.

1.7.1.2 Paramétrages à effectuer sur les postes clients

Les postes clients doivent pouvoir acceder à tous les CamTrace du cluster (1 à n). Sur chaque poste client il faut donc déclarer tous les CamTrace du cluster dans les sites de confiance. Les PC clients doivent accepter les cookies venant de tous les serveurs du cluster.

1.7.1.3 Paramétrages à effectuer sur les serveurs de connexion

Se connecter sur l'interface web d'administration puis cliquez sur serveurs. Vous verrez apparaitre la fenetre de gestion des serveurs qui contient la liste des serveurs

du cluster (deux dans notre exemple). Cliquez sur "ajouter un serveur CamTrace" pour déclarer un nouveau serveur. Laissez l'id serveur vide. Elle sera attribuée automatiquement. Les ports indiqués sont ceux par défaut.

Note : Pour rendre une architecture cluster accessible depuis l'extérieur, il faut que tous les ports TCP des membres du cluster soient différents et que chaque membre du cluster soit accessible, de l'intérieur et de l'extérieur par un même nom réseau (utilisation d'un DNS public ou modification des fichiers hosts des postes clients).

Cliquez sur Ajouter, puis, dans la fenêtre prévue à cet effet, rechargeze le menu principal pour rétablir les connexions avec tous les serveurs.

Le menu principal doit montré un nouveau serveur (trois dans notre exemple).

Si un ou plusieurs des serveurs ne sont pas actifs, cliquez sur la mention figurant en dessous de l'heure pour obtenir un statut.

Login en rouge : l'utilisateur ou le profil avec lequel on s'est connecté au superviseur n'existe pas sur le serveur CamTrace concerné.

Web en rouge : Le service web du serveur CamTrace concerné est inactif.

Contrôle en rouge : Le service video du serveur CamTrace concenné est inactif.

1.8 ECRANS D'AFFICHAGE

1.8.1 Configuration du poste esclave

Pour transformer un PC client (généralement un PC sous Windows) en écran d'affichage il faut lancer un démon d'affichage sur le PC.

Le PC sera "à l'écoute" d'un serveur CamTrace, pré à receivevoir les ordres d'affichage.

Pour cela ouvrez un navigateur sur le PC d'affichage et, dans la barre d'adresse, tapez :

Par exemple pour le serveur CamTrace appelé camtrace14 on tapera :

http://camtrace14/start. php si un DNS est actif, ou bien, en représentant l'exemple de la page 19: 192.168.0.100/start. php si le PC d'affichage se trouve du (:oté du réseau de caméras ou 192.168.1.100/start. php si le PC d'affichage se trouve du (:oté du réseau d'entreprise.

Si plusieurs écran se trouvent derrière un routeur vous pouvez les désigner en tapant : http://url_de(camtrace/start.php?id=nummer_de_l'écran

par ex : 192. 168. 0. 11/start. php?id=2

Une fenêtre apparait en bas et à droite de l'écran La dernière ligne comporte le nom de l'utilisateur de l'écran tel qu'il a été définiti sur le serveur ou ??? si il n'est pas encore définiti.

Il est possible de lancer automatiquement le démon d'affichage au démarrage du PC en l'ajoutant au menu démarrer. Pour cela, créez un raccourci d'IE ou de Firefox ( comme expliqué au chapitre "constitution d'un raccourci sur le bureau" ci-après).

Dans le champ "cible" tapez :

"C:\Program Files\Internet Explorer\explore.exe" "http://url_de(camtrace/start.php"

Puis placer l'icone dans : démarrer - programmes - démarrage

Pour arrêté l'affichage sur le poste esclave il faut tuer la session en tapant ALT F4

Note : dans une architecture cluster, les écrans doivent être attachés à chaque serveur. Un écran ne peut receivevoir de flux venant de CamTraces auxquels il n'est pas rattaché.

1.8.2 Pilotage de l'affichage sur écran esclave

Pour lancer l'affichage, connectez vous à CamTrace à partir d'un autre poste client.

Voscevez etre administrateur de CamTrace pour definir un nouvel ecran.

Dans l'interface web allez dans admin -> ecrans

Dans Nom tapez le nom que vous voulez donner à l'écran.

Dans adress reseau tapez l'adresse IP du poste qui sert d'écran.

Dans N^o d'écran entrez 1 par défaut.

Si l'écran se trouve à distance derrière une adresse IP publique, vous pouvez différencier plusieurs écrans par leurs numéroes.

Dans UtilisateurCHOISSEZ l'utilisateur auquel vous poulez attacher cet écran du point de vue des droits. Ne pourrait être affichées que les caméras visibles par le profil de l'utilisateur choisi.

Vouss pouvez au choix afficher une camera individuelle, un cycle ou un groupe.

Si la touche conservever les proportions est découvert, l'affichage se fait en plein écran avec une éventuelle déformation de l'image. Si elle est cochée, l'affichage se fait dans la taille maximum permettant de conservever les proportions des images.

Pour arrêter l'affichage depuis un poste client en tant qu'administrateur il faut enlever le nom de l'utilisateur (choix blanc) dans Utilisateur.

Il est également possible pour un utilisateur non administrateur de CamTrace de génér des écans depuis un plan. Il faut pour cela que le profil de l'utilateur permette d'assigner ces écans. Dans admin - Profils ouvre le profil youlu.

Développez l'onglet "permissions d'assignation d'écran" et cochez les cases correspondant aux écrans que les utilisateurs rattachés à ce profil pourront:gérer depuis un plan.

1.8.3 Cas d'un poste esclave multiecran

Certaines cartes videoient de piloter plusieurs écrans. Dans ce cas il est possible de lancer plusieurs occurrences de CamTrace esclave sur le même poste en les distinguant par leur numéro id. Dans ce cas tapez : 192.168.0.11/start.php?id=1 dans la barre d'adresse du navigateur, puis lancez un nouveau navigateur et tapez :

192.168.0.11/start.php?id=2 dans sa barre d'adresse.

Pour positionner chacune des fenêtres CamTrace sur un groupe d'écrans il faut donner comme argument à chaque programme CamTrace esclave, la marge en pixels comprende entre le coin situé en haut et à gauche de cette fenêtre et celui

situé en haut à gauche du groupe d'écrans.

Dans l'exemple du schéma, si les écrans ont une résolution de

1280 x 1024. Pour afficher sur l'écran B il faut taper :

1. 1. 1. 11/start. php?id=1&left=1280

Pour afficher simultanément sur l'écran D il faut taper :

1. 1. 1. 11/start. php?id=2&left=1280&top=1024

left est la marge gauche entre le bord gauche de la fenêtre

CamTrace et le bord gauche du groupe d'écrans.

top est la marge haute entre le bord haut de la fenetre CamTrace et le bord haut du groupe d'écrans.

Attention: Le contrôleur video multiécran doit être paramétré de telle manière que la fonction plein écran soit gérée séparement sur chaque écran.

1.9 GESTION DES CONTACTS SECS SUR LES CAMÉRAS

Certaines caméras possèdent des contacts secs qu'il est possible de piloter à travers le réseau.

CamTrace permit d'activer les contacts secs de ces caméras dans leur fenêtre de visualisation individuelle. Lorsque la fonction est activée, un bouton apparait en bas et à gauche de la fenêtre de visualisation, à côté du bouton d'enregistrementforcé.

Pour activer cette fonction et faire apparaitre le bouton de commande, allez en administration / caméras, cliquez sur le lien "modif" correspondant à laamera de votrechoix puis allez dans "paramètres avancés".

Les deux champs suivants décrivent le comportement du ou des contacts de sortie

Paramètre du contact de sortieamera (on/impulsion)

Paramètre du contact de sortieamera (off)

Si le premier champ est rempli et que le deuxième est vide, le contact sera de type impulsion (un clic sur le bouton provoque une impulsion).

Si les deux champs sont remplis, chacun des champs decrira un etat et le bouton sera de type on/off (un cli c sur le bouton pour "on", un autre clic pour "off").

1.9.1 Exemple de syntaxe pour un bouton à impulsion

Paramètre du contact de sortieamera (on/impulsion) 1:/1000\

Paramètre du contact de sortieamera (off)

Explication de la syntaxe :

1: = numéro de contact (il peut y en avoir plusieurs, par exemple sur un serveur de caméras 241Q). Dans ce cas on utilise le premier contact

/ = front montant

1000 = durée du palier en ms, dans ce cas, 1000ms donc seconde.

1.9.2 Exemple de syntaxe pour un bouton à état on/off

Parametre du contact de sortieamera (on/impulsion) 3:/

Parametre du contact de sortieamera (off) 3:\n\n

Explication de la syntaxe :

3: = numéro de contact (il peut y en avoir plusieurs, par exemple sur un serveur de caméras 241Q). Dans ce cas on utilise le troisième contact.

/ = front montant lorsqu'on enforce le bouton (un cliç sur le bouton)

3: = numéro de contact (forcément le même que sur la première ligne)

= front descendant lorsqu'on relache le bouton (deuxieme cli sur le bouton)

1.10 RONDES PERMANENTES DE CAMERAS MOTORISÉES

Certaines caméras ou dômes motorisés disposent d'une fonction de ronde (patrouille) interne à laamera. C'est le cas des caméras Axis Communications 231D/232D et 233D à partir de leur firmware 4,30. Ainsi que des caméras Sony RZ30, RZ25, RZ50 et RX550. Lorsqu'uneamera dispose d'une fonction de ronde, CamTrace permet d'activer ou de désactiver la ronde directement dans son interface.

Avant de déclarer la Ronde dans CamTrace il faut la programme dans laamera elle-même. Pour cela il faut enregistrer des positions (preset) puis définir les enchainements de ces positions. La Ronde possède un nom spécifique. Il est prudent de vérifier que la patrouille fonctionne directement avec l'interface native de laamera.

Pour définir la ronde active dans CamTrace, allez dans Administration -> caméras -> modifs -> paramètres avancés. Choisissez la ronde active dans le champ patroui l'

Lorsqu'uneamera est capable d'effectuer une ronde, un bouton de marche/arrêt de la ronde apparait dans le fenêtre de visualisation individuelle de cetteamera. Pour un utilisateur non autorisé à piloter laamera (pas de droits PTZ), le bouton n' apparait pas.

1.11 INSTALLATION DU MODULE D'ENTRÉES SORTIES CAMIO

Ce module est optionnel. Il n'est pas livré en standard avec CamTrace.

Le module CamIO vous permet de piloter 8 entrées, et 8 sorties dont un watchdog avec votre serveur CamTrace. Les entrées permettent de déclencher des alarmes CamTrace par groupes de caméras. Les sorties permettent de signaler l'absence d'un réseau, le défaut d'uneamera parmi un groupe ou le défaut du service video de CamTrace.

Les explications qui suivant concernant le module CamIO supposent que vous regardez ce dernier coté composants en plaçant le transformateur (le gros boitier gris) à votre gauche.

Pour fonctionner, le module CamIO doit être raccordé au secteur, à un des portes série de votre serveur CamTrace et aux entrées et sorties digitales (contact ouvert ou fermé) de votrechoix.

Le cordon secteur doit être raccordé au petit bornier blanc au dessus du transformateur.

Attention : le 220 V est apparent. Il convient de protégger la carte électronique à l'aide d'un boîtier ou d'un coffret (non fourni).

Le cable série doit être raccordé au port série en haut au milieu du module CamIO et au port COM1 ou au port COM2 de votre serveur CamTrace. Ce cable doit être droit (fil à fil) avec tous les fils cablés. Il s'agit d'une simple rallonge.

Les entrées sont numéroétées 0 à 7 et doivent être raccordées à des contacts secs. Les entrées occupt le bornier du haut (lorsque l'on regarde la carte côte composants, le transfo gris situé à gauche) à raison de 2 bornes par entrée, dans l'ordre indiqué en haut à droite sur la sérigraphie du module CamIO : E0<-> E7 Si l'on repère les entrées E0 à E7, le bornier du haut se compose donc comme suit:

E0 E0 E1 E1 E2 E2 E3 E3 E4 E4 E5 E5 E6 E6 E7 E7

Les sorties sont numéroétées 0 à 6 et WD. Elles sont pilotées par des micro-relais et peuvent servir à ouvrir ou fermer des contacts secs (Max 1 A)
Les sorties occupte le bornier du bas à raison de 2 bornes par sortie, dans l'ordre indiqué au milieu à droite sur la sérigraphie du module CamIO : WD/S6 <-> S0
Si l'on repère les sorties S0 à S6 et WD, le bornier du bas se compose donc comme suit:

Pour tester le module:

Assurez you que le module n'est PAS activé dans l'interface CamTrace (Administration->Configuration->Port série du boitier contact = aucun, sans oublier de redémarrer le service video pour que cela soit pris en compte) Se loguer comme root (par menuçam ou login à distance par putty) taper au #:

camiod -d /dev/cuaa0 -t 20 si le module CamIO est raccordé à COM1 ou

camiod -d /dev/cuaa1 -t 20 si le module CamIO est raccordé à COM2

Il apparait quelque chose comme:

0:0
1:0
2:0
3:0
4:0
5:0
6:0
7:0

Ces lignes indiquent l'etat des entrées du module CamIO sous la forme : n° entrée : état avec n° entrée = 0 à 7 et état = 0 pour ouvert et 1 pour fermé. Si vous fermez ou ouvrez des entrées, des lignes s'afficheront pour indiquer ces changements d'etat.

Vouss pouvez également piloter les sorties 0 à 6 du module CamIO en tapant auclavier :

n°sortie:état (sans espaces)

exempl:

3:1
3:0

pour fermer ou ouvrir la sortie 3

La sortie WD fonctionne d'une manière différente. Elle est fermée quand vous lancez le programme camiod et s'ouvre automatiquement après le délambda en secondes indiqué après l'options -t du programme camiod (dans l'indication ci-dessus, 20 secondes)

Pour la réactiver, tapez : CTRL-E

VoussouspuezegalementenvoyerlesignalUSR1auprocessusde camioddepuisuneautresession:

kill -s USR1 pid

ou pid est l'identifant de processus de camiod obtenu comme premier champ du résultat de la commande :

ps ax | grep camiod

Le programme camiod sera ainsi placé dans les conditions exactes de son fonctionnement habitual.

Quand vous jugez les tests satisfaisants, vous pouvez activer le module dans CamTrace de la manière suivante:

. quittez au besoin camiod par Ctrl-C

. activéz le module CamIO dans l'interface CamTrace Administration/Configuration/Port série du boitier contact = COM1 ou COM2. Si vous avez affecté un modem à la maintenance par menuçam, vous n'aurez commeCHOX que I'autre port)

Redémarrer le service video comme indiqué.

L'interface de CamTrace vous permet d'activer le watch dog externe. Lorsque le watchdog est activé, le service video de CamTrace réinitialise le watchdog à la période spécifique.

Tout défaut logiciel ou matériel provoquera l'ouverture du contact (normalement fermé). http://camtrace11/7id.cam=2-CONFIGURATION DES CAMERAS - adm...

Dans admin/modif/c cameras/paramètres avances, vous pouvez :

• cocher les contacts du module CamIO qui s'ouvriront lors d'une alarme de laamera (contacts de sortie),

• cocher les contacts qui lors de leur ouverture, provoqueront l'alarme de laamera (contacts d'entrée).

1.12 CRÉATION D'UN RACCOURCI SUR LE BUREAU

Cette fonction permet l'ouverture directe de CamTrace avec Internet Explorer pour un utilisateur donné, par bloc sur une icône sur le bureau. Elle permet évientuellesment d'acceder directement à un groupe de caméras en visualisation ou à toute configuration grace à la fonction "desk".

Voudevez creer un raccourci du programme 'IEXPLORE.EXE' sur voitre bureau.

(Faites une recherche sur votre poste de travail pour trouver ce programme).

Attention: Vous ne doivent pas créé votre raccourci à partir de l'icone d'IE qui se trouve sur leur bureau

Cliquez droit sur I'icone, allez dans "propriétés" puis dans l'onglet "raccourci".

Dans le champ "cible" qui contient :

"C:\Program Files\Internet Explorer\xiexplore.exe"

ajoutez à la suite, sépare par un espace :

"http://ipcamtrace/login/login.php?user=nomuser&pass=password&desk=nomdesk &lang=codelanguage"

ipcamtrace = Adresse IP ou nom du serveur CamTrace sur votre réseau

nomuser : nom de l'utilisateur préalablement déclaré dans CamTrace

password : mot de passer correspondant à cet utiliser

nomdesk : nom du bureau préalablement défini dans CamTrace

codelangue: code de la langue utilisée (de pour allemand, en pour anglais, fr pour français, it pour italien, nl pour néerlandais). Par défaut, langue du navigateur.

Example:

"C:\Program Files\Internet Explorer\LEXPLORE.EXE" "http://carnac/login/login.php?user=jean&pass=Ke27diz&desk=labo&lang=fr"

Créez une icone CamTrace (oeil) sur votre bureau en la téléchargeant à partir de CamTrace. A partir du menu principal de CamTrace (bandeau de navigation) allez dans l'aide puis dans "utilitaires" cliquez droit sur le logo CamTrace. Cliquez ensuite sur "enregistrer la cible sous" et enregistrrez le fichier contenant l'icone (camtrace.ico) à un emplacement de votrechoix.

Cliquez croit sur l'icone IE de raccourci vers CamTrace. Dans "propriétés", allez dans "changer d'icone" et donne le chemin de l'icone CamTrace que vous venez d'enregistrer.

Note : lorsque vous créez un bureau (dans visualisation / icone située en bas à droite du bandeau CamTrace), évitez de-disposer des fenêtres qui sortent de l'écran.

1.13 GESTION DU MULTIVOLUME

A partir des versions 4.8.x de CamTrace il est possible de gérer plusieurs disques logiques. L'interface permet d'affector chaqueamera à un disque.

Il existe quelques données importantes à connaître pour l'organisation matérielle d'un système CamTrace.

• Le disque système (celui qui héberge le système d'exploitation) ne peut dépasser 2 To.
• Les autres disques utilisent le système de fichiers UFS et ont une capacité maximum théorique de 1 milliard de teraoctets.
• Un disque logique peut être composé de plusieurs disques physique en RAID.
• Une carte mère de PC possède un nombre limite de connecteurs SATA et le BIOS limite le nombre de disques qui peuvent etre déclarés.
• Il est possible de connecter des baies RAID de disques externes avec des interfaces SAS ou fibre.

"Espaces déclarés", indique le nombre de disques logiques en plus du disque système. Dans l'exemple il y a donc deux disques.

Lors de l'installation de CamTrace à partir d'un CD ou d'une clef USB, la procédure d'installation détecte les disques prêents. Il faut désigner les disques qui vont être utilisés par CamTrace et parmis ceux-ci, le disque système.

Pour supprimer un disque, tous les enregistrents des caméras affectées à ce disque doivent être effacés.

La migration d'enregistrements d'un disque à un autre se fait avec le système video arrêté.

Suivant les versions de CamTrace, l'affection des camères à un disque se fait dans administration/camera/ modifs ou dans le sous menu : paramètres avancés.

Attention : lorsque vous déclarez une nouvelleamera, affectez lui son disque avant de démarrer des enregistements. Dans le cas contraire il faudra effacer les enregistements avant de pouvoir changer l'affection de laamera à un autre disque.

Note : lorsque vous faites un ajust automatique de caméras dans la base de donnée avec menucam, ces caméras seront affectées au disque système. Si vous poulez les réaffecter à un autre disque faites le avant de démarrer des enregistements.

1.14 MODE GRAPHIQUE SUR LA CONSOLE

Lancement et arrêt

Il est possible de lancer un mode graphique sur la console de CamTrace. Dans Menuçam, allez dans "mode graphique sur la console".

Avant de lancer le mode graphique avec l'option 1, veillez à bien régler le type d'écran. Les paramètres de l'écran sont indiqués au dessus du menu. Lorsque vous étés dans l'option "changer le type d'écran", "Accepter" provoque un changement d'état entre TFT (écran plat) et CRT (écran cathodique).

Réglez la résolution de votre écran entre VGA, SVGA et XGA.

Lancez le mode graphique dans menucam. Le mode graphique se lance dans une nouvelle console.

Pour vous logger en mode graphique l'utilisateur est : "camtrace". Le mot de passage par défaut : "camera".

Pour returner à la console en mode caractère tapez : CTRL ALT F1

Pour acceder à la console en mode graphique lorsqu'elle est lancée tapez : CTRL ALT F9

Pourmettre fin au mode graphiqueutilisezmenucamoutapez:CTRALT (backspace)

Applications graphiques

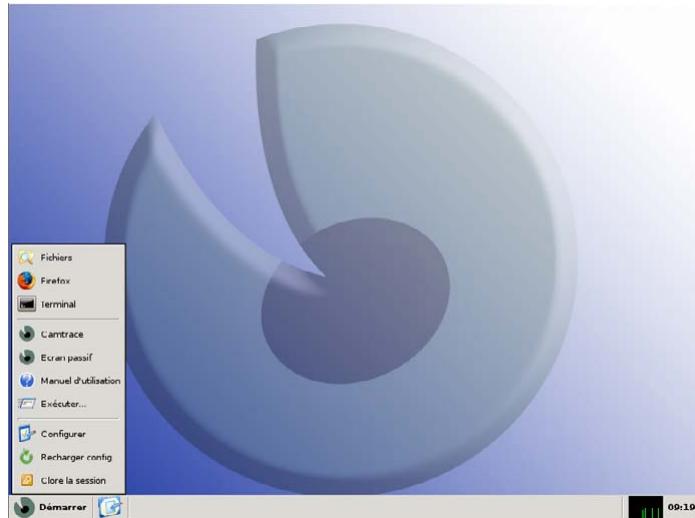

L'interface graphique vous propose un certain nombre d'applications :

Fichiers : explorateur de fichiers

Firefox : navigate

Terminal : émulateur de terminal.
Vous pouvez lancer menucam dans cet émulateur.

Camtrace : l'application video

Attention : il existe plusieurs limitations à son fonctionnement. En particulier le magnétoscope n'est pas opérationnel.

Ecran passif : permet de lancer un écran passif pour piloter l'affichage sur la console depuis un autre poste client.

Manuel d'utilisation : un lecteur pdf vous permet de consulter les manuels en ligne.

Exécuter : pour saisir et lancer une commande shell.

Autres paramètres de l'interface graphique dans menuçam

Le champ "lancer le login automatique", permet de lancer une session graphique lors de l'allumage ou du redémarrage de CamTrace. La session est lancée pour l'utilisateur camtrace.

"Changer le bureau de démarrage" permet de spécifique un bureau (rappel de plusieurs fenêtes - vues individuelles, groupes cycles ou plans) préalablement enregistré.

Note : Pour enregistrer un bureau responsable une fenêtre plein écran tapez ALT TAB pour faire réapparaitre le bandeau principal de CamTrace.

"Activer le mode passif" permet de lancer

le mode écran passif sur la console au démarrage de CamTrace. Le mode graphique et le login automatique doivent être activés.

Note : ce mode n'est pas disponible sur les premières versions 4.8.x. Sur ces versions il peut etre activé en tapant la commande indiquée ci-après dans "specifier la commande de démarriage": nice -n 4firefox "http://localhost/start.php" Si le port web a eté changé, par exemple en 85 au lieu de 80, il faut l'indiquer dans la commande : nice -n 4firefox "http://localhost:85/start.php"

"Spécifier la commande de démarriage" permet de lancer une commande qui sera executée automatiquement après le lancement du mode graphique.

La commande doit se terminer par un & (exécution en arrêté plan) et peut débuter par un : nice -n x (avec x compris entre 1 et 10) pour baisser sa priorité (10 est la plus)basse).

Attention : l'affichage permanent d'images sur la console est très consommateur de processeur. Dans le cas d'un affichage de groupe, il est recommendé de limiter le nombre d'images par seconde. L'affichage permanent d'images sur la console est déconseillé pour les installations importantes (CamTrace serveur).
