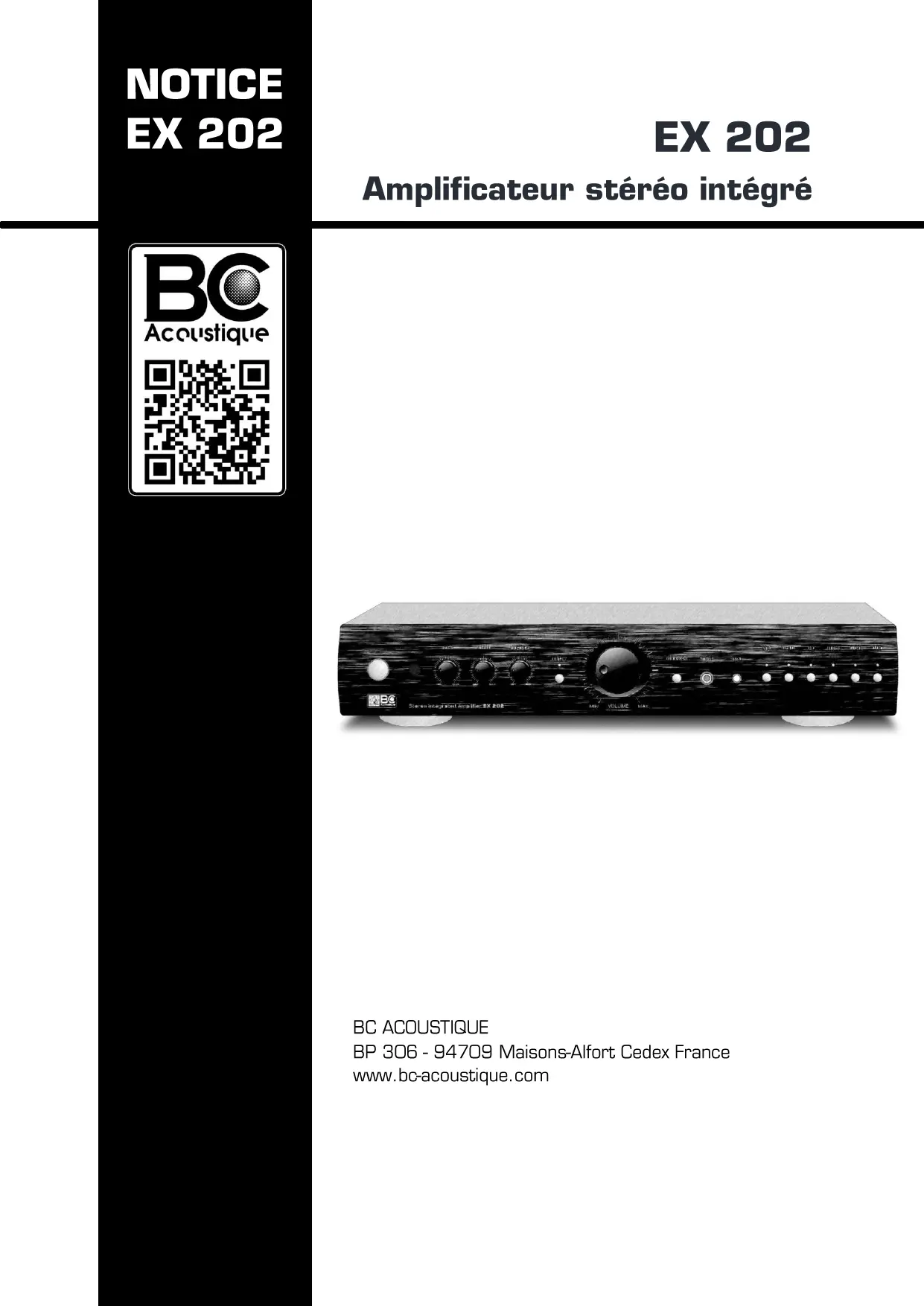

MODE D'EMPLOI EX202 BC ACOUSTIQUE
www.bc-acoustique.com
Introduction
Cher client,
Nous vous remercions d'avoir choisi un produit BC Acoustique. Sa réalisation a fait l'objet de tout notre savoir-faire, tant au niveau de la conception qu'à celui de la fabrication. Les composants électroniques ainsi que les parties mécaniques correspondant à des critères de selection de très haute qualité. Le fonctionnement et la finition de chaque produit ont été contrôlés avant sa livraison. Afin d'obtenir un résultat optimal, nous vous invitons à dire les conseils contenus dans ce document.
SOMMAIRE
P04 Consignes de sécurité
P05 Lexique
PO6 Recommendation
Recyclage du produit
Emplacement et précautions
PO7 Sources d'alimentation
PO8 Garantie
P10 Instructions de base: MISE EN ROUTE RAPIDE
Face arrêt - Raccordement de l'amplificateur
P13 Face avant - Raccordements et usages de l'amplificateur
P16 Télecommande
P17 Caractéristiques Techniques
P18 Dépannage
CONSIGNES DE SECURITE
Nous vous invitons à生存 attentivement ces instructions relatives au bon usage de votre produit. Elles vous assurement le bon fonctionnement de ce dernier et ce en toute sécurité.
- Ne jamais utiliser cet apparéil dans une zone humide ou à proximé d'un liquide.
- Nettoyer uniquement avec un chiffon sec. Par précaution il est préférible de débrancher l'appareil avant toute manipulation.
- Ne jamais obstruer les systèmes de ventilation de l'appareil. Veiller à installerer l'appareil dans un emplacement suffisamment aéré.
- Ne pas installer pres de sources de chaleur.
- Prendre le plus grand soin du cordon d'alimentation et des prises de raccordement électriques. Notamment, ne pas marcher, ni appuyer sur le cordon d'alimentation, et plus précisé au niveau des prises, des installations d'alimentation et de la sortie de l'alimentation électrique.
Utiliser uniquement les pieces détachées et des accessoires commandés par BC Acoustique. - Veillez à utiliser une prise murale d'alimentation adaptée à la prise secteur de l'appareil. Notamment si l'appareil est équipé d'une prise de terre, il est nécessaire de l'utiliser.
- Débrancher l'appareil en cas d'orage ou si vous ne l'utilise pas pendant une longue période.
LEXIQUE
CE
Le marquage CE indique que ce produit est conforme aux directives europeennes dites « basse tension » (2006/95/EC), à la compatibilité electromagnétique (2004/108/EC) et à l'éco conception applicable aux produits consommateursurs d'énergie (2009/125/EC) lorsque l'appareil est installé et utilisé conformément à ce manuel de l'utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de BC Acoustique doivent être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.
Le symbole DEEE est celui de l'Union Européenne à propos du recyclage des apparils électriques et électroniques. Il indique que ce produit contient des composants électriques et électroniques qui peuvent être réutilisés, recyclés ou récapérés. En conséquence ce produit ne doit pas être mis au rebut dans votre poubelle habituelle. Merci de returner l'unité ou de contacter votre revendeur/agree afin obtenir davantage d'informations.
Ce symbole indique à l'utilisateur la présence d'une « tension électrique dangereuse » non isolée qui peut constituer un risque d'électrocution pour l'utilisateur.
Ce symbole informe l'utilisateur que la documentation livre a avec l'appareil contient des instructions importantes relatives à la maintenance et au bon usage du produit.
RECOMMANDATIONS
Dans le cas d'une écoute au casque, veiliez à ne pas utiliser ce dernier à un niveau sonore excessif. Dans le cas contraire, une écoute prolongée à fort niveau peut entraîner des dommages irréversibles pour votre audition.
Lorsque vous vous débarrasssez des piles usagées, veuillez-vous conformer aux règles gouvernementales ou aux règles définies par les instructions publiques relatives à l'environnement applicables dans votre pays.
Ne jamais exposer les batteries [bloc batterie ou piles installées] à une chaleur excessive, comme par exemple les rayons du soleil, le feu, etc...
Au terme de sa durée de vie, ce produit ne doit pas être jeté avec les ordures menagères ordinaires, mais returné à un point de collecte pour le recyclage des composants électriques et électroniques. Ce point est souligné par le symbole sur le produit, sur le manuel d'utilisation et sur l'emballage.
Les matériaux peuvent être réutilisés en conformité avec leur marquage. Grâce à la réutilisation et au recyclage des matières premières ou à toute autre forme de recyclage, vous contribuez de manière importante à la protection de l'environnement. Notre municipalité peut vous indiquer où se situe le point de collecte le plus proche.
EMPLACEMENT ET PRECAUTIONS
Eviter de le placer directement face aux rayons du soleil ou pres d'une source de chaleur. Aucune source de feu ne doit etre place sur l'appareil. Eviter egalament toutes les sources qui pouraient occasionner des vibrations, de la poussiere, de la fraîcheur ou de l'humidité. La plage de température ambiente recommandée est de 5 à 35^
L'appareil doit obligatoirement être installé sur une surface stable et horizontale. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un enfant ou unadulte, sans oublier les dommages causés sur le produit. Ne pas positionner d'autres équipements au-dessus de l'unité.
En raison des champsmagnétiques répartis,aucune platine,niaucun téléviseur CRT ne doit être positionné près de l'appareil pour éviter de possibles interférences.
SOURCES D'ALIMENTATION
L'unité doit être uniquement utilisée avec le type de source électrique indiquée sur l'étiquette. Si vous n'étés pas certain du type d'alimentation disponible chez vous, merci de contacter votre revendeur ou l'entreprise chargee de l'alimentation électrique dans votre région.
Éteindre l'appareil si vous n'avez pas l'intention d'utiliser cet apparéil pendant une longue période.
En cas d'absence prolongée de votre domicile, il est recommendé de le débrancher de la prise électrique.
S'assurer que chaque cable est correctement inséré. Pour éviter des ronflements ou des bruits de fond, ne pas mélanger les différents autres cables d'antenne avec le cordon d'alimentation ou les cables des enceintes acoustiques.
GARANTIE
BC Acoustique garantit ce produit pieces et main-d'oeuvre (dans les conditions stipulées ci-dessous).
BC Acoustique peut decide de réparer ou de remplaner (à sa propre désétion) ce produit ou toute piece défectueuse. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous à votre revendeur. Veillez à toujours conserver la preuve d'achat de cet apparéil.
Pour une réparation sous garantie, veuillez contacter le revendeur BC Acoustique agréé qui vous a vendu ce produit. Si votre revendeur ne peut procéder lui-même à la réparation du produit, ce dernier pourra être envoyé à un service après-vente BC Acoustique agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.
Une preuve d'achat telle qu'une facture attestant que le produit est couvert par la garantie doit être présente pour tout recours à la garantie.
Cette garantie est annulée si:
Le numero de série d'usine a ete modifie ou suprimé.
- Ce produit n'a pas eté achété auprès d'un revendeur BC Acoustique agrée. Pour confirmer que le numéro de série n'a pas eté modifié ou que ce produit a été achété auprès d'un revendeur BC Acoustique agrée, vous pouvez appeler BC Acoustique ou le distributeur BC Acoustique de votre pays.
- Si le cable secteur ou sa prise sont endommagés.
- Si un liquide a ete renversé sur l'appareil ou si des corps étrangers sont tombés à l'intérieur.
- Si l'appareil a été exposé à la pluie ou à de l'eau.
Si l'appareil est tombé ou a été endommagé d'une manière quelconque.
- Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la néligence, à un usage commercial ou à une modification d'une partie quelconque du produit.
- Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à BC Acoustique ou qui n'est pas revendeur BC Acoustique ou technician agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour BC Acoustique. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus "EN L'ÉTAT".
- LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR.
- BC Acoustique DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT.
- Certains pays n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifique,或者其他 droits qui varient d'État à État ou de pays à pays.
INSTRUCTIONS DE BASE :« MISE EN ROUTE RAPIDE »
Veillez à ce que l'appareil ne soit pas branché sur le secteur avant de procéder aux branchements. Il est également recommendé d'éteindre ou de débrancher tous les autres apparèils associés pendant que vous procédez aux connections du produit.
Brancher les haut-parleurs sur les prises pour haut-parleurs à l'arrière et les sources sur les prises d'entrée correspondantes à l'arrière.
Branchez le cordon d'alimentation secteur d'une part au connecteur AC Mains du produit puis d'autre part à une prise secteur murale.
Mettez l'interrupteur POWER (ALIMENTATION) sur ON (MARCHE).
Si l'appareil est équipé d'un dispositif de veille, alors appuyez sur le bouton de STANDBY pour lemettre sous tension.
Appuyez sur le/selecteur d'entrée correspondant à la source que vous souhaitez entendre.

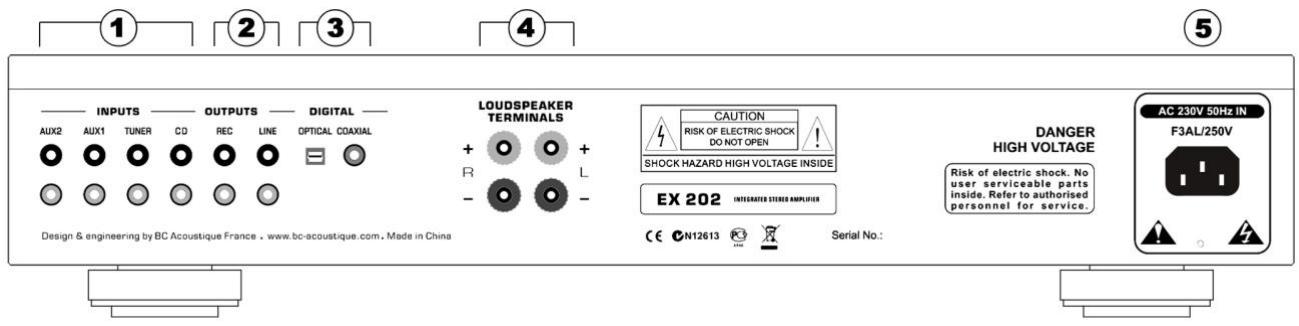

FACE ARRIERERACCORDEMENT DE L'AMPLIFICATEUR
Attention!
Veillez àmettrevoireproduithorstensionavantdeprocederauxbranchements. De la même façon il est préferable de couper les alimentations des autres appeareils queyousdésirezrelieràvotremplificateur.
Les entrées AUX, TUNER, CD sont destinées à connecter des sources de « niveau ligne » à votre amplificateur. Ces entrées sont conçues pour receivevoir des signaux dits « analogiques » (par opposition aux signaux « numériques »). Les câbles compatibles avec ces prises sont du type « RCA », ils sont traditionnellement repérés par un code couleur « ROUGE » pour le canal DROIT et « BLANC » pour le canal GAUCHE.
Raccordement d'une platine tourne-disque
La plupart des platines tourne-disques disposent de sorties au format « RCA » mais dont le signal n'est pas compatible avec les « entrées lignes » des amplificateurs. Afin de pouvoir utiliser une platine tourne disque, il est nécessaire d'utiliser un « préamplificateur phono » compatible avec la « cellule phono lectrice » utilisée. Il existe 2 familles de cellules; MM (Moving Magnet) ou MC (Moving Coil). La majorité des cellules grand public est au format MM.
Note : L'EX 202 n'incorpore pas de préamplificateur phono, il est donc nécessaire d'en intercaler un entre votre platine phono et l'entrée RCA (Aux1 ou Aux2) que vous utiliserez pour écouter vos disques vinyles.
- 2 - OUTPUTS (SORTIES - prises RCA)
REC
Cette sortie permet de récapierer le signal audio sélectionné par l'amplificateur au niveau « source » c'est à dire indépendamment du niveau de réglage de volume. Cette sortie est traditionnellement utilisée pour relier l'amplificateur à un dispositif d'enregistrement.
LINE
Cette sortie permet de récapérer le signal audio sélectionné par l'amplificateur proportionnellement au niveau de réglage de volume. Cette sortie est notamment utilisée afin de connecter un bloc de puissance additionnel afin d'effectuer une « bi-amplification »
- 3 - DIGITAL
Votre amplificateur dispose d'un convertisseur numérique-analogique intégré. En conséquence il est possible de le relier à une source numérique (telle que la plupart des écrans de télévision modernes).
Afin d'assurer une compatibilité avec tous les types de prises numériques existantes, l'amplificateur dispose d'une prise « optique » et d'une prise « coaxiale). Cependant cette entrée est unique et il n'est possible de ne relier qu'un seul apparéil à la fois.
- 4 - LOUDSEPAKER TERMINALS
Branchez l'enceinte de DROITE aux bornes repérées « R + » et « R - » en s'assurant que « R + » est reliée à la borne « + » de l'enceinte et « R - » est reliée à la borne « - » de cette même enceinte. Brancher l'enceinte GAUCHE aux bornes repérées « L + » et « L - » en procédant de la même manière.
Veillez à ce qu'aucun brin non isolé ne puisse court-circuiter les sorties des enceintes. Veillez à ce que les bornes des enceintes soient suffisamment serrées pour assurer un bon raccordement électrique. Si les bornes à vis ne sont pas assez serrées, la qualité sonore peut être affectée.
N'utiliser que du fil dédié aux enceintes acoustiques (une section de 1,5 mm² est recommandée ou plus notamment si la longueur des cables est supérieure à 3m).
Remarque importante : Vérifiez l'impédance de vos enceintes. Lorsque vous utilisez une paire d'enceintes, vous pouvez utiliser des enceintes avec une impédance comprise entre 4 et 8 ohms.

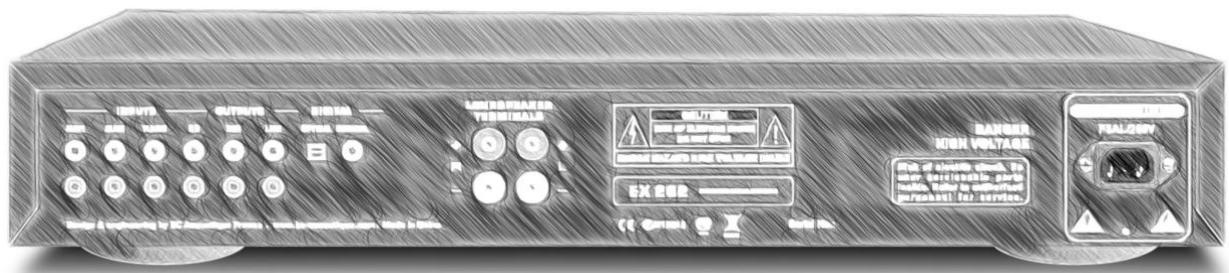

- 5 - PRISE D'ALIMENTATION
Une fois tous les raccordements vers l'amplificateur réalisés, branchez le cable d'alimentation sur une prise de courant et mettez l'appareil en marche. Notre amplificateur est maintainant prét à fonctionner.

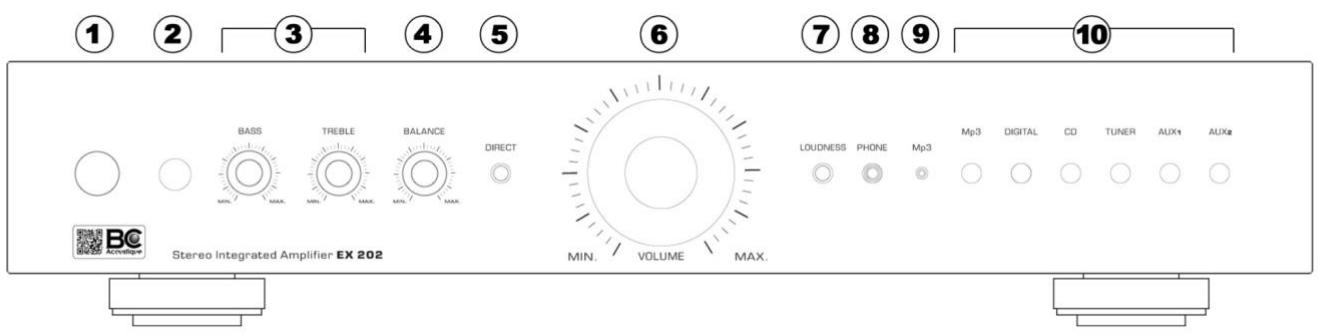

FACE AVANT RACCORDEMENTS ET USAGE DE L'AMPLIFICATEUR
- 1 - BOUTON MARCHE/ARRET
Cet interrupteur permet la mise à l'arrêt ou en marche de l'amplificateur.
- 2 - CAPTEUR IR
Cette fenêtre recoit les commandes IR (Infra Rouge) en provenance de la télécommande. Il est indispensable qu'il n'y ait aucun obstacle entre la télécommande et le capteur.
CONTROLES DE TONALITE ET DE BALANCE
Ces fonctions ne concernne que les signaux musicaux restitués par les sorties haut-parleurs ainsi que la sortie LINE (RCA). Elles ne sont pas actives sur la sortie REC (destinée à l'enregistrement des signaux originaux).
- 3 - BASS et TREBLE
Le bouton de réglage « BASS » permet d'agir sur le niveau relatif des fréquences graves afin de modifier l'équilibre tonal du son en fonction de votre acoustique de salle et de vos goûts. Le bouton « TREBLE » concerne quant à lui les fréquences aigues.
Lorsque ces boutons sont dans la position mediane,ILA signifie que I'equilibre tonal n'est pas modifie. L'amplitude de reglage est de +10 decibels (bouton tourné dans le sens des aiguilles d'une montre) à - 10 décibels (bouton tourné dans le sens inverse des aiguilles d'une montre).
- 4-BALANCE
Cette commande vous permet d'ajuster les niveaux de sortie relatifs des canaux gauche et droit. En position centrale, le niveau de sortie de chaque voie est égal.
-5-DIRECT
Si cette fonction est activée (signal lumineux en fonctionnement), alors les fonctions BASS, TREBLE et BALANCE sont inopérantes. Le but de cette fonction est « court-circuité » les circuits électroniques de correction de tonalité et de balance afin de préserver au moins la pureté du signal musical.
- 6 - VOLUME
Ce potentiemetre permet d'ajuster le volume de sortie de l'amplificateur au niveau des sorties haut-parleurs
- 7 - LOUDNESS
Les enregistements musicaux sont effectués avec des apparèils qui visent à conserver l'équilibre musical tel qu'il est lors d'un concert. Lors de la reproduction du son, la même qualité est désirée par l'auditeur. C'est l'ensemble de la châne, du microphone aux oreilles de l'auditeur qui doit être fidèle.
Pour autant dans l'usage quotidien, un paramètre major n'est pas préserve entre le concert et l'écoute hifi ; le volume d'écoute. Or l'oreille humaine ne percoit pas les sons avec le même équilibre tonal en fonction du niveau sonore. Ainsi les fréquences graves et aigues sont moins audibles à faible niveau sonore qu'à fort niveau. Dans la pratique, l'auditeur aura la sensation d'un manque de graves et d'aigus lorsqu'il écoutera un morceau de musique à faible niveau.
La fonction Loudness a pour objet de « compenser » cette particularité de l'oreille humaine. Ainsi, nous vous invitons à « activer » cette touche lors de vos écoutes à faible volume sonore.
- 8 - PHONE / SORTIE CASQUE
Vérifiez que la commande de volume sonore est au minimum avant de brancher ou de débrancher le casque. L'écoute à des niveaux sonores élevés peut entraîner des dommages auditifs permanents.
Cette prise au format Jack 6,35mm permet le branchement d'un casque d'écoute stéréophonique. Il est conseilé d'utiliser un casque d'écoute dont l'impédance est comprise entre 32 et 600 ohms. Lorsque le casque d'écoute est branché, les sorties vers les haut-parleurs sont alors coupées.
- 9 - MP3 / ENTREE JACK 3.5mm
Cette prise est destinée à connecter la sortie analogue (typiquement une sortie casque) d'un baladeur à l'amplificateur.
- 10 - SELECTEURS DE SOURCE
Les boutons permettent de selectionner l'entrée active de l'amplificateur ainsi que le signal envoye aux haut-parleurs, au casque et aux prises de sortie préamplificateur. REc et LINE. Les boutons sur la télécommande sont identiques à ces boutons. Une fois le bouton selectionné, la LED d'entrée correspondante intégrée au cadre du bouton d'entrée particulier s'allumera en blanc.
MP3
Cette touche permet d'activer l'entrée « MP3 » située sur la face avant de votre amplificateur.
DIGITAL
Cette touche active l'entrée numérique située au dos de l'amplificateur. Elle permet l'écoute de la source numérique reliée à l'amplificateur grâce au convertisseur numérique-analogique intégré.
CD, TUNER ou AUX
Ces touches permettent de selectionner les sources presentent sur les entrées RCA (niveau ligne) de même noms situées sur la face arrêté de l'amplificateur.

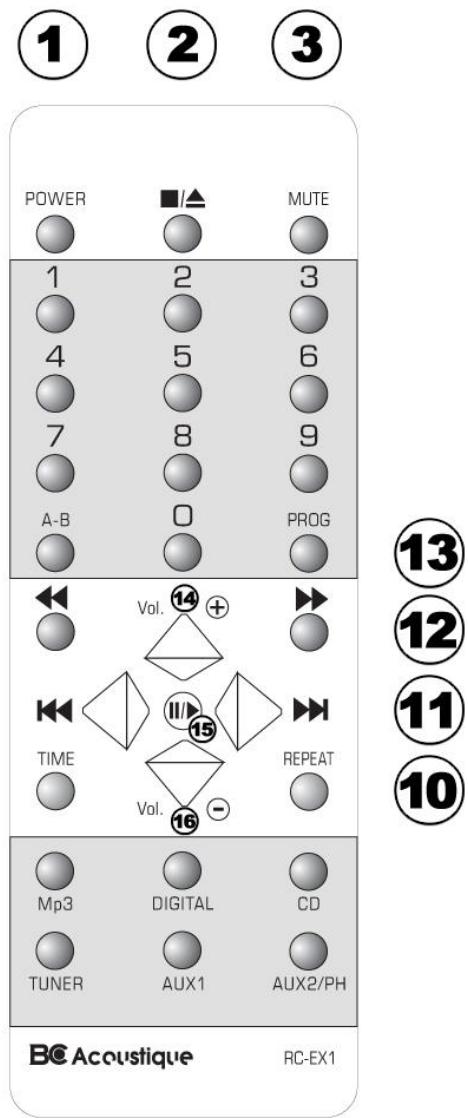

TELECOMMANDE
L'amplificateur EX-202 est livre avec une télécommande RC-EX1. Elle a eté concue pour être à la fois compatible avec votre amplificateur mais aussi avec le plus possible d'appareils de la gamme BC Acoustique (notamment les platines CD de la série EX).
① POWER: Ce bouton permet demettre en veille ou de sortir de veille les différents appar兼s électroniques BC Acoustique disposant de cette fonction.
(2) STOP/EJECT
MUTE: Cette touche permet de couper (ou rallumer) le son de l'amplificateur.
1...9.0: Pavé numérique pour la sélection des plages
(5) A-B
13 PROG
(8) TIME
10 REPEAT
(6) (12) REV/FWD
(7) ⑪ PREV/NEXT
15 PAUSE/PLAY
Ces fonctions s'appliquent aux platines CD. Nous vous invitons à vous reporter à la notice de votre apparéil afin d'en connaître les usages.
14 VOL+ / VOL -
(9) SOURCES :
MP3/DIGITAL/CD/TUNER/AUX1/AUX2
Note relative à la pile : Retirer la languette de protection transparente afin d'activer la pile.
CHARACTERISTIQUES
Section pré-amplification
Niveaux entrées ligne (CD, Tuner, Aux1, Aux2)
Sensibilité : 200 mV
Impédance : 50 kOhms/100 pF
Niveau maximum en entrée : 7 V
Corrections :
Grave [± 10 dB à 100 Hz]
Aigu (± 10 dB à 10 kHz)
Section amplificateur
Puisssance moyenne continue sous 8 ohms :
2×40W
Puisssance moyenne continue sous 4 ohms :
2×70W
Distorsion : 0,02% (20 Hz - 20 kHz)
Rapport signal/bruit:95 dB (1W)
Connectique
Arrière
4 entrées ligne [CD, Tuner, Aux1, Aux2]
1 entrée Optique
1 entrée Coaxiale
Borniers haut-parleurs à vis compatible fiches banane
Avant
Sortie casque (jack 6,35 mm)
Entrée pour baladeur MP3 (jack 3,5 mm)
Cette prise est destinée à connecter la sortie analogue (typiquement une sortie casque) d'un baladeur à l'amplificateur.
Câble d'alimentation détachable
Généralités
Produit : Dimensions (LxHxP) : 430 x 70 x 320 mm / Poids : 6.1 kg
Carton : Dimensions (LxHxP) : 480 x 125 x 356 mm / Poids : 6.9 kg
Volume:0.022m3
CODE EAN EX 202 : 0661799078214
DEPANNAGE
Vous trouvrez ici un certain nombre de description de pannes et de solutions eventuelles que nous vous invitons à生存 afin de pouvoir vous assurer de l'eventualité d'une réelle panne de votre apparéil.
L'appareil ne s'allume pas
- Assurez-vous que le cordon d'alimentation est correctement raccordé.
- Assurez-vous que la fiche est entièrement insérée dans la prise murale et qu'il y a du courant.
- Vérifiez que l'appareil est mis en marche.
- Vérifiez le fusible dans la fiche d'alimentation ou l'adaptateur le cas échéant.
Il n'y a pas de son
- Assurez-vous que l'appareil n'est pas en mode veille.
- Vérifiez que l'équipement source est correctement branché.
- Vérifiez que vos enceintes sont correctement branchées.
L'un des canaux n'émet:aucun son
- Assurez-vous que le contrôle de la balance est dans la position correcte.
- Vérifiez les branchements des enceintes.
- Vérifie les interconnexions.
Un fort bourdonnement ou grésillement est perceptible
- Vérifiez la platine tourne-disque ou le bras de lecture pour détecter une mise à la masse défectueuse ou un branchement défectueux.
- Assurez-vous qu'aucun cable d'interconnexion n'est desserré ou défectueux.
- Assurez-vous que votre magnétophone à cassettes ou votre platine tourne-disque n'est pas trop préc de l'amplificateur.
Les basses sont faibles ou l'image stéréo est diffuse
Assurez-vous que les enceintes ne sont pas en déphasage.
Le son subit des distorsions
Assurez-vous que le réglage des commandes de volume ou de tonalité n'est pas trop élevé.
La télécommande ne fonctionne pas
- Vérifiez que les piles ne sont pas périmées.
- Assurez-vous que rien ne bloque le capteur de la télécommande.
Au cas où les solutions ci-dessus ne permettraient pas de.Remédier à votre problème, consultez notre section FAQ [questions fréquentes] sur notre site web : www.bc-acoustique.com
Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.
Pour bénéficier de la garantie et du support technique, merci de bien pouvoir enregistrer libre produit en ligne en vous inscrivant sur le site www.bc-acoustique.com à la rubrique enregistrement des produits.
BC ACOUSTIQUE
BP 306
94709 Maisons-Alfort Cedex France
www.bc-acoustique.com
