| Type de produit | Amplificateur stéréophonique intégré |
| Marque | BC ACOUSTIQUE |
| Modèle | EX 322 |
| Puissance de sortie | 2 x 80 W RMS sous 8 Ω, 2 x 140 W RMS sous 4 Ω |
| Distorsion harmonique totale | < 0,004% |
| Rapport signal/bruit | > 110 dBA |
| Bande passante | 10 Hz - 30 kHz (±0,5 dB) |
| Entrées | 4 entrées ligne RCA (CD, Tuner, Aux1, Aux2) + 1 entrée Option (RCA ou carte) |
| Sorties | 1 sortie préampli (Pre-Out) RCA, 1 paire de borniers haut-parleurs, 1 prise casque 6,35 mm en façade |
| Fonctions spéciales | Commutation d'entrées par relais, potentiomètre ALPS motorisé, touche Direct contournant les réglages de tonalité, réglages BASS/TREBLE escamotables, télécommande infrarouge |
| Alimentation | Transformateur audiophile 500 VA, batterie de condensateurs (6 x 6800 µF), étages de puissance en composants discrets |
| Consommation | Non spécifiée, transformateur 500 VA |
| Dimensions (L x H x P) | 430 x 125 x 395 mm |
| Poids | 11,2 kg |
| Matériau du châssis | Métal blindé (carte de réception IR séparée) |
| Accessoires inclus | Télécommande RC-EX2, câble d'alimentation détachable, notice d'utilisation |
| Nettoyage et entretien | Débrancher l'appareil avant nettoyage, utiliser un chiffon sec uniquement. Ne pas obstruer les ouvertures de ventilation. |
| Sécurité | Ne pas utiliser dans une zone humide, ne pas exposer aux sources de chaleur, ne pas marcher sur le cordon d'alimentation, débrancher en cas d'orage. |
| Pièces détachées et réparabilité | Utiliser uniquement des accessoires BC Acoustique. Pour toute réparation, contacter un revendeur agréé ou le SAV BC Acoustique. La garantie est annulée en cas de réparation non autorisée. |
| Garantie | Pièces et main-d'œuvre, durée variable selon le pays. Conserver la preuve d'achat. |
| Code EAN (noir) | 0628586586598 |
| Code EAN (argent) | 0661799078344 |
FOIRE AUX QUESTIONS - EX 322 BC ACOUSTIQUE
Questions des utilisateurs sur EX 322 BC ACOUSTIQUE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice EX 322 - BC ACOUSTIQUE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EX 322 de la marque BC ACOUSTIQUE.
MODE D'EMPLOI EX 322 BC ACOUSTIQUE
EX-322 Amplificateur sté reproduction 2x80W
BC Acoutique
EX-322 l'intégré stéréophonique BC Acoustique a été conçu dans un esprit audiophile afin de garantir à l'amateur de haute-fidélité une restitution fidèle de ses musiques préférentes. Il délivre une puissance de 2x80W RMS sous 8 Ohms et il passé à 2x150W sous 4 Ohms. Son alimentation basée sur un transformateur audiophile surdimensionné (500VA). Il dispose de 5 entrées audio dont une permettant de receivevoir différents types de cartes optionnelles (numérique, réseau, phono, etc..). On trouve également en façade une prise casque au format 6,35mm. Il offre enfin une sortie « Pré-Out » permettant d'effectuer une bi-amplification.
POINTS FORTS
Qualité de fabrication
Qualité Alimentation
Transformateur imprégné de 500 VA
Batterie de condensateurs (plusperformantqu'un seul gros)
Résistances de forte puissance (1/2 et 1W)
Préamplificateur polarisé en classe A
Blindage
Potentiomètre de volume ALPS
Commutation des entrées par relais
Possibilité d'ajout de cartes optionnelles : Phono (MM/MC),
DAC (24/192), Réseau...
CHARACTERISTIQUES GENERALES
Puissance RMS
2x80W sous 8 Ohms
2x150W sous 4 Ohms
Distorsion Harmonique Totale < 0,004%
Rapport Signal sur Bruit >110 dBA
Bande Passante: 10Hz - 30kHz( 0,5 dB)
4 entrées ligne RCA : CD, Tuner, Aux1, Aux2
1 entrée ligne RCA commutable : Option
1 sortie ligne RCA : Pre-Out
1 paire de borniers Haut-Parleurs isolés
1 prise casque 6,35 mm en façade
1 prise secteur IEC détachable
Télécommande
Dimensions (LxHxP) : 430x125x395 mm
Poids:11.2kg
EAN
Finition noir (B): 0628586586598
Finition argent (S) : 0661799078344
DEEE
4.4 = 0,84 € H.T.
EX-322 Amplificateur sté reproduction 2x80W

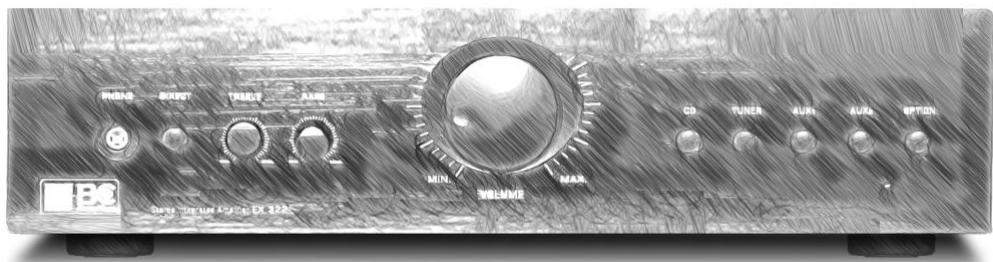

La façade de l'EX-322 comporte des touches à impulsion s'éclairant d'un blanc deux lorsqu'elles sont en fonction. Ainsi, l'amplificateur offre le choix de cinq entrées stéreo au niveau ligne. Une pression sur la touche correspondante actionne une commutation à relat des sources, à moins que l'on ne préfévre utiliser la télécommande fournie.
L'une des entrées de niveau de ligne baptisée «option» diffère des autres, car elle dépend d'un module enchachieable dans un logement idoine. Ouvert sur l'extérieur, l'amplificateur intégré BC Acoustique pourra ainsi proposer une carte de conversion audio numérique ou un préamplificateur phono. Une carte reseau est également en cours de développement.
Afin d'améliorer la souplesse d'utilisation du EX-322, celui-ci dispose d'une sortie ligne au niveau du préamplificateur. Cette fonctionnalité permet l'ajout d'un bloc de puissance afin d'effectuer une bi-amplification.
La partie gauche de la façade comporte la sortie casque et une touche «Direct» contourant les étage de réglage de tonalité aigu et grave. Ces derniers ont été développés afin de ne travailler que sur des plages fréquentielles réduites afin de pouvoir jour sur l'ajustement de l'équilibre tonal en fonction du local découte. Les deux potentiamètres sont escamotables en les pressant : ainsi, ils affleurent à peine de la façade, ce qui évitera tout déréglage non souhaité. Au centre, trône le potentiamètre de volume qui est également télécommandable.

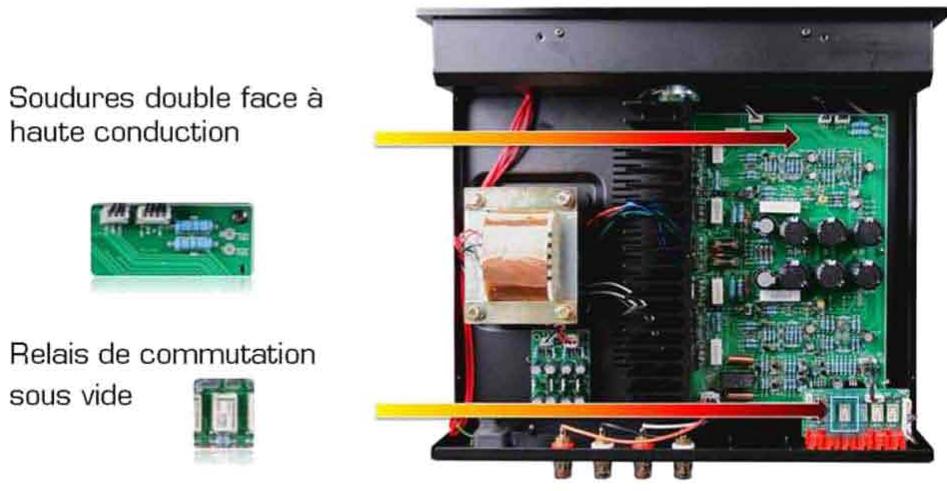

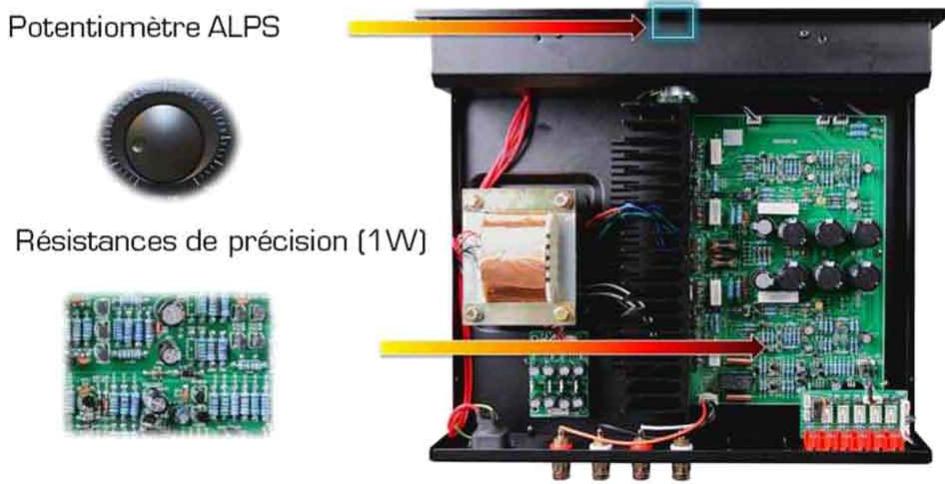

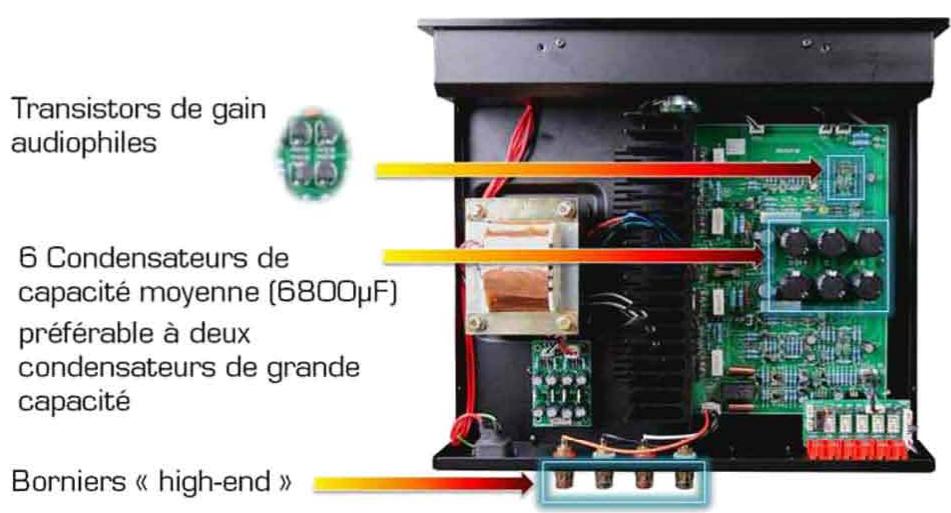

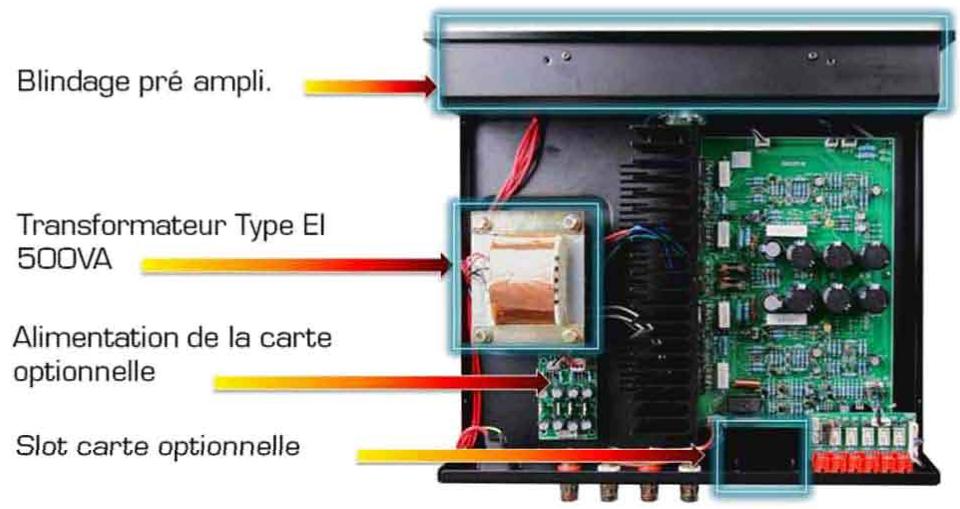

«Lorsque l'on ouvre le coffret, un enormme transformateur de 500 VA apparait, et que l'on a coutume de voir, en nettement moins puissant, dans les bons amplis à tubes. Le redressement est assure par un pont de diodes monté sur le grand dissipateur des circuits de gain et le découplage-lissage n'emploi pas moins de six condensateurs de 6800 uF chacun, soit pres de 41 000 F en tout!
Les sections d'amplifications sont données pour une puissance de 80 W par canal sous 8 Ohms, le double en 4 Ohms. La carte mère ne compteaucun amplificateur opérationnel, BC Acoustique ayant opté pour la solution des composants discret. Dans la même démarche, on remarque la presence, autour des transistors, de résistances de calibre allant du demi-watt au watt, dans une démarche fleurant bon le vintage.
Les étages de puissance du BC Acoustique exploitent des transistors Toshiba concus pour l'audio, le couple 2SC5200 associé à son complémentaire 2SA1943. Une sonde thermique assure, sur chaque canal, la protection des étages de puissance. Les concepteurs ont pris soin de séparer les différents modules, comme les circuits des alimentations, en aval de l'énorme transformateur. Mais l'exemple le plus flagrant tient à la piece de tôle qui abrite et blinde les circuits de réception et de gestion de la télécommande, actionnant le potentiamètre ALPS motorisé du volume, entre autre, et séparant ce module de ceux du signal audio.
L'EX-322, doté d'un élorme transformateur de «qualité audiophile», possède d'autres atouts. On notera la commutation des entrées sans perte grâce à des relais, et l'emploi exclusif de composants discret sur la carte d'amplification : pas un amplificateur opérationnel en vue ! L'emploi de résistances de fort calibre (1/2 voire 1 W) contribue à la grande musicalité de cet amplificateur intégré.»
Extrait de la revue Haute-Fidélité N°181 de Septembre 2012
Acoustique
BC ACOUSTIQUE
BP 306 - 94709 Maisons-Alfort Cedex France
www.bc-acoustique.com
Introduction
Cher client,
Nous vous remercions d'avoir choisi un produit BC Acoustique. Sa réalisation a fait l'objet de tout notre savoir-faire, tant au niveau de la conception qu'à celui de la fabrication. Les composants électroniques ainsi que les parties mécaniques correspondant à des critères de selection de très haute qualité. Le fonctionnement et la finition de chaque produit ont été contrôlés avant sa livraison. Afin d'obtenir un résultat optimal, nous vous invitons à dire les conseils contenus dans ce document.
SOMMAIRE
P04 Consignes de sécurité
P05 Lexique
PO6 Recommendation
Recyclage du produit
Emplacement et précautions
PO7 Sources d'alimentation
PO8 Garantie
P10 Instructions de base: MISE EN ROUTE RAPIDE
Face arrêt - Raccordement de l'amplificateur
P13 Face avant - Raccordements et usages de l'amplificateur
P15 Télecommande
P16 Caractéristiques Techniques EX 312
P17 Caractéristiques Techniques EX 322
P18 Dépannage
CONSIGNES DE SECURITE
Nous vous invitons à dire attentivement ces instructions relatives au bon usage de votre produit. Elles vous assureront le bon fonctionnement de ce dernier et ce en toute sécurité.
- Ne jamais utiliser cet apparéil dans une zone humide ou à proximé d'un liquide.
- Nettoyer uniquement avec un chiffon sec. Par précaution il est préférible de débrancher l'appareil avant toute manipulation.
- Ne jamais obstruer les systèmes de ventilation de l'appareil. Veiller à installerer l'appareil dans un emplacement suffisamment aéré.
- Ne pas installer pres de sources de chaleur.
- Prendre le plus grand soin du cordon d'alimentation et des prises de raccordement électriques. Notamment, ne pas marcher, ni appuyer sur le cordon d'alimentation, et plus précisé au niveau des prises, des installations d'alimentation et de la sortie de l'alimentation électrique.
- Utiliser uniquement les pieces détachées et des accessoires commandés par BC Acoustique.
- Veillez à utiliser une prise murale d'alimentation adaptée à la prise secteur de l'appareil. Notamment si l'appareil est équipé d'une prise de terre, il est nécessaire de l'utiliser.
- Débrancher l'appareil en cas d'orage ou si vous ne l'utilise pas pendant une longue période.
LEXIQUE
CE
Le marquage CE indique que ce produit est conforme aux directives européennes dites « basse tension » (2006/95/EC), à la compatibilité electromagnétique (2004/108/EC) et à l'éco conception applicable aux produits consommateursurs d'énergie (2009/125/EC) lorsque l'appareil est installé et utilisé conformément à ce manuel de l'utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de BC Acoustique doivent être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.
Le symbole DEEE est celui de l'Union Européenne à propos du recyclage des apparciels électriques et électroniques. Il indique que ce produit contient des composants électriques et électroniques qui peuvent être réutilisés, recyclés ou recupérés. En conséquence ce produit ne doit pas être mis au rebut dans votre poubelle habituelle. Merci de returner l'unité ou de contacter votre revendeur/agree afin obtenir davantage d'informations.
Ce symbole indique à l'utilisateur la présence d'une « tension électrique dangereuse » non isolée qui peut constituer un risque d'électrocution pour l'utilisateur.
Ce symbole informe l'utilisateur que la documentation livre a avec l'appareil contient des instructions importantes relatives à la maintenance et au bon usage du produit.
RECOMMANDATIONS
Dans le cas d'une écoute au casque, veiliez à ne pas utiliser ce dernier à un niveau sonore excessif. Dans le cas contraire, une écoute prolongée à fort niveau peut entraîner des dommages irréversibles pour votre audition.
Lorsque vous vous débarrasssez des piles usages, veuillez-vous conformer aux règles gouvernementales ou aux règles définies par les instructions publiques relatives à l'environnement applicables dans votre pays.
Ne jamais exposer les batteries (bloc batterie ou piles installées) à une chaleur excessive, comme par exemple les rayons du soleil, le feu, etc...
Au terme de sa durée de vie, ce produit ne doit pas être jeté avec les ordures menagères ordinaires, mais returné à un point de collecte pour le recyclage des composants électriques et électroniques. Ce point est souligné par le symbole sur le produit, sur le manuel d'utilisation et sur l'emballage.
Les matériaux peuvent être réutilisés en conformité avec leur marquage. Grâce à la réutilisation et au recyclage des matières premières ou à toute autre forme de recyclage, vous contribuez de manière importante à la protection de l'environnement. Notre municipalité peut vous indiquer où se situe le point de collecte le plus proche.
EMPLACEMENT ET PRECAUTIONS
Eviter de le placer directement face aux rayons du soleil ou pres d'une source de chaleur. Aucune source de feu ne doit etre place sur l'appareil. Eviter égalament toutes les sources qui pouraient occasionner des vibrations, de la poussière, de la fraîcheur ou de l'humidité. La plage de température ambiente recommandée est de 5 à 35^
L'appareil doit obligatoirement être installé sur une surface stable et horizontale. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un enfant ou unadulte, sans oublier les dommages causés sur le produit. Ne pas positionner d'autres équipements au-dessus de l'unité.
En raison des champs magnétiques répartis, aucune platine, niaucun téléviseur CRT ne doit être positionné pres de l'appareil pour éviter de possibles interférences.
SOURCES D'ALIMENTATION
L'unité doit être uniquement utilisée avec le type de source électrique indiquée sur l'étiquette. Si vous n'étés pas certain du type d'alimentation disponible chez vous, merci de contacter votre revendeur ou l'entreprise chargee de l'alimentation électrique dans votre région.
Éteindre l'appareil si vous n'avez pas l'intention d'utiliser cet apparéil pendant une longue période.
En cas d'absence prolongée de votre domicile, il est recommendé de le débrancher de la prise électrique.
S'assurer que chaque cable est correctement inséré. Pour éviter des ronflements ou des bruits de fond, ne pas mélanger les différents autres cables d'antenne avec le cordon d'alimentation ou les cables des enceintes acoustiques.
GARANTIE
BC Acoustique garantit ce produit pieces et main-d'oeuvre (dans les conditions stipulées ci-dessous).
BC Acoustique peut decide de réparer ou de remplaner (à sa propre désétion) ce produit ou toute piece défectueuse. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous à votre revendeur. Veillez à toujours conserver la preuve d'achat de cet apparéil.
Pour une réparation sous garantie, veuillez contacter le revendeur BC Acoustique agréé qui vous a vendu ce produit. Si votre revendeur ne peut procéder lui-même à la réparation du produit, ce dernier pourra être envoyé à un service après-vente BC Acoustique agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.
Une preuve d'achat telle qu'une facture attestant que le produit est couvert par la garantie doit êtreprésentée pour tout recours à la garantie.
Cette garantie est annulée si:
- Le numéro de série d'usine a été modifié ou supprimé.
- Ce produit n'a pas eté achété auprès d'un revendeur BC Acoustique/agréé. Pour confirmer que le nombre de série n'a pas eté modifié ou que ce produit a été achété auprès d'un revendeur BC Acoustique/agréé, vous pouvez appeler BC Acoustique ou le distributeur BC Acoustique de votre pays.
Si le cable secteur ou sa prise sont endommagés. -
Si un liquide a ete renversé sur l'appareil ou si des corps étrangers sont tombés à l'intérieur.
Si l'appareil a ete exposé à la plue ou a de I'eau.
Si l'appareil est tombé ou a été endommagé d'une manière quelconque. -
Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la néligence, à un usage commercial ou à une modification d'une partie quelconque du produit.
- Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à BC Acoustique ou qui n'est pas revendeur BC Acoustique ou technician agréé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour BC Acoustique. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus "EN L'ÉTAT".
- LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR.
- BC Acoustique DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT.
- Certains pays n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifique,或者其他 droits qui varient d'État à État ou de pays à pays.
INSTRUCTIONS DE BASE :« MISE EN ROUTE RAPIDE »
Veillez à ce que l'appareil ne soit pas branché sur le secteur avant de procéder aux branchements. Il est également recommendé d'éteindre ou de débrancher tous les autres apparciels associés pendant que vous procédez aux connections du produit.
Brancher les haut-parleurs sur les prises pour haut-parleurs à l'arrête et les sources sur les prises d'entrée correspondantes à l'arrête.
Branchez le cordon d'alimentation secteur d'une part au connecteur AC Mains du produit puis d'autre part à une prise secteur murale.
Mettez l'interrupteur POWER (ALIMENTATION) sur ON (MARCHE).
Appuyez sur le/selecteur d'entrée correspondant à la source que vous souhaitez entendre.

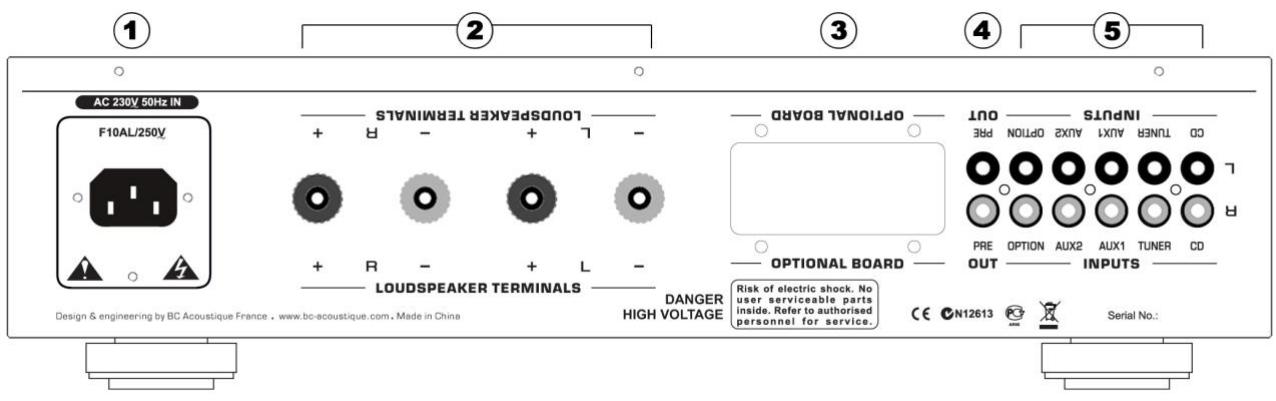

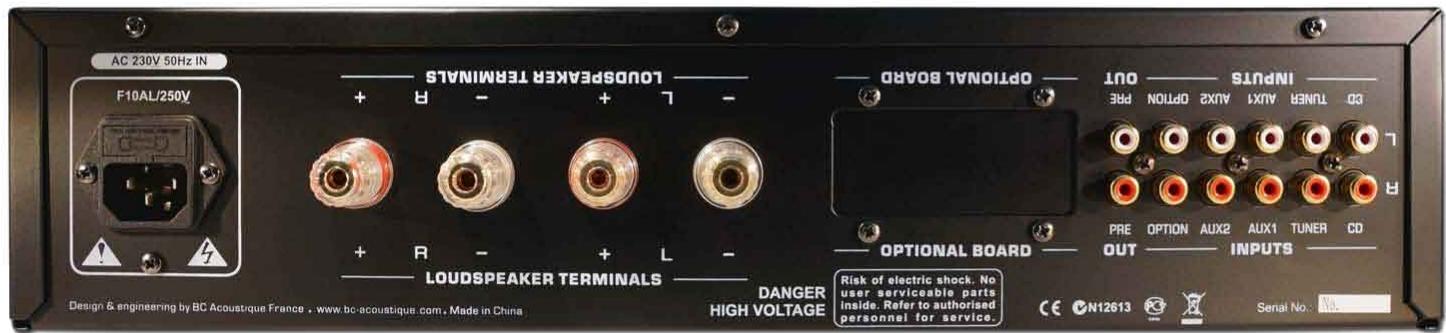

FACE ARRIERE
RACCORDEMENT DE L'AMPLIFICATEUR
Attention!
Veillez àmettrevoireproduitthorstensionavantdeprocederauxbranchements. De la même façon il est préféable de couper les alimentations des autres apparéils que vous désirez relier àvoitravor amplificateur.
- 1 - PRISE D'ALIMENTATION
Une fois tous les raccordements vers l'amplificateur réalisés, branchez le cable d'alimentation sur une prise de courant et mettez l'appareil en marche. Notre amplificateur est maintainant prét à fonctionner.
- 2 - LOUDSEPAKER TERMINALS
Branchez l'enceinte de DROITE aux bornes repérées « R + » et « R - » en s'assurant que « R + » est reliée à la borne « + » de l'enceinte et « R - » est reliée à la borne « - » de cette même enceinte. Brancher l'enceinte GAUCHE aux bornes repérées « L + » et « L - » en procédant de la même manière.
Veillez à ce qu'aucun brin non isolé ne puisse court-circuiter les sorties des enceintes. Veillez à ce que les bornes des enceintes soient suffisamment serrées pour assurer un bon raccordement électrique. Si les bornes à vis ne sont pas assez serrées, la qualité sonore peut être affectée.
N'utiliser que du fil dédié aux enceintes acoustiques (une section de 1,5 mm² est recommandée ou plus notamment si la longueur des cables est supérieure à 3m).
Remarque importante : Vérifiez l'impédance de vos enceintes. Lorsque vous utilisez une paire d'enceintes, vous pouvez utiliser des enceintes avec une impédance comprise entre 4 et 8 ohms.
- 3 - OPTIONNAL BOARD (carte optionnelle)
Cet emplacement permet d'ajouter, quand vous le désirez, une des cartes optionnelles permettant l'ajout d'une source supplémentaire (par exemple une carte numérique qui vous permettra découvert de la musique en provenance de votre ordinateur).
- 4 - PRE OUT (SORTIES - prises RCA)
Cette sortie permet d'utiliser l'amplificateur comme un préampli et de brancher des blocs de puissance pour upgrader le système.
-5- INPUTS (ENTREES - prises RCA)
Les entrées CD, TUNER, AUX1, AUX2, OPTION sont destinées à connecter des sources de « niveau ligne » à votre amplificateur. Ces entrées sont conçues pour receivevoir des signaux dits « analogiques » (par opposition aux signaux « numériques »). Les cables compatibles avec ces prises sont du type « RCA », ils sont traditionnellement repérés par un code couleur « ROUGE » pour le canal DROIT et « BLANC » pour le canal GAUCHE.

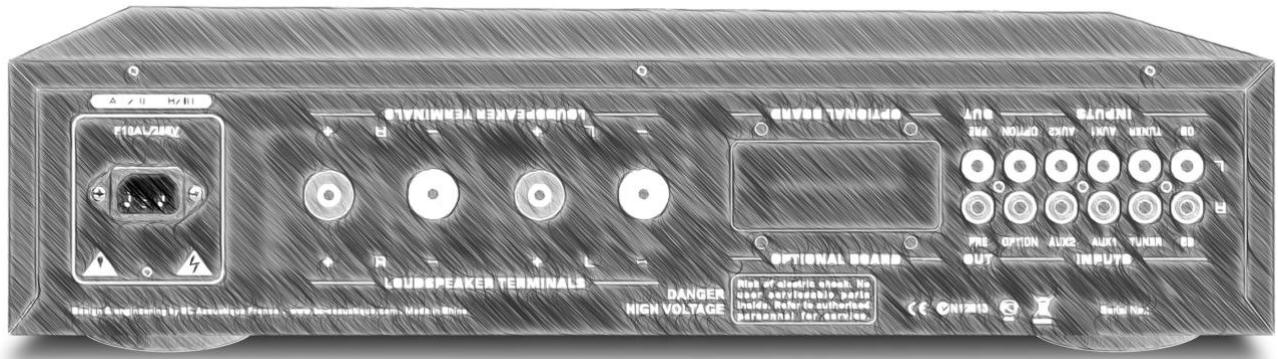

Raccordement d'une platine tourne-disque
La plupart des platines tourne-disques disposent de sorties au format « RCA » mais dont le signal n'est pas compatible avec les « entrées lignes » des amplificateurs. Afin de pouvoir utiliser une platine tourne disque, il est nécessaire d'utiliser un « préamplificateur phono » compatible avec la « cellule phono lectrice » utilisée. Il existe 2 familles de cellules; MM (Moving Magnet) ou MC (Moving Coil). La majorité des cellules grand public est au format MM.

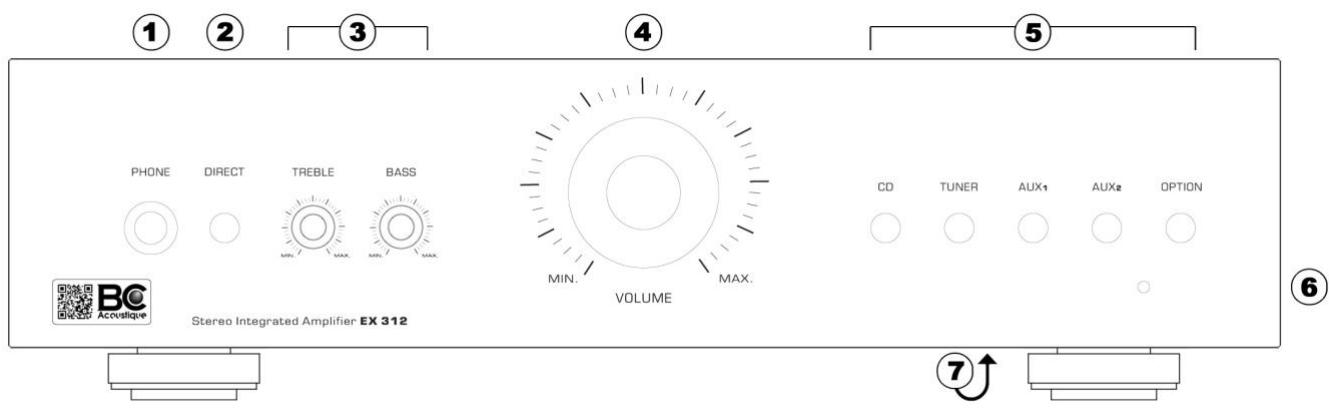

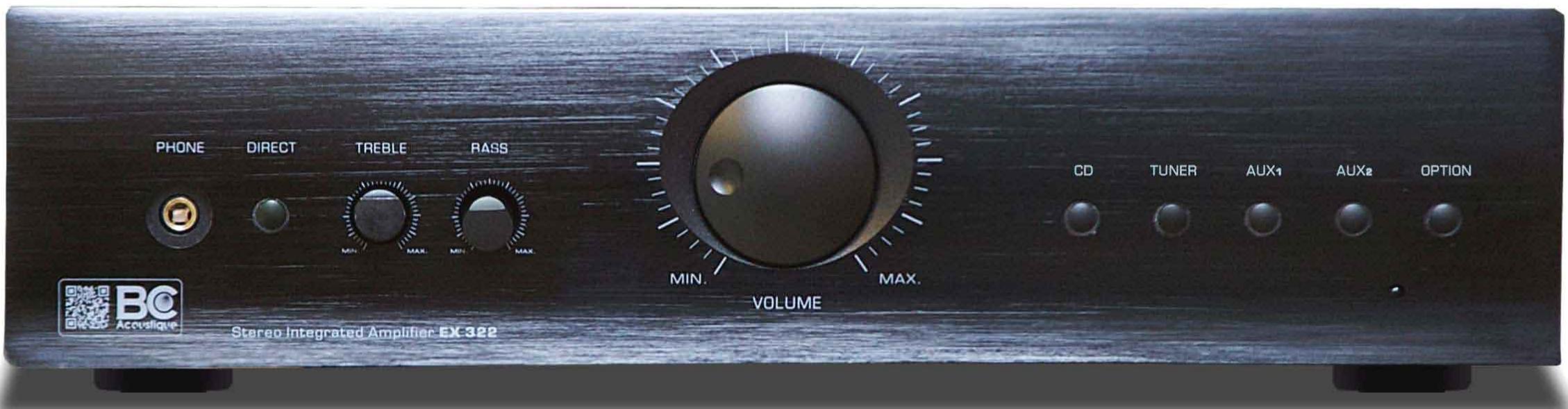

FACE AVANT RACCORDEMENTS ET USAGE DE L'AMPLIFICATEUR
- 1 - PHONE / SORTIE CASQUE
Vérifie que la commande de volume sonore est au minimum avant de brancher ou de débrancher le casque. L'écoute à des niveaux sonores élevés peut entraîner des dommages auditifs permanents.
Cette prise au format Jack 6,35mm permet le branchement d'un casque d'écoute stéréophonique. Il est conseilé d'utiliser un casque d'écoute dont l'impédance est comprise entre 32 et 600 ohms. Lorsque le casque d'écoute est branché, les sorties vers les haut-parleurs sont alors coupées.
-2-DIRECT
Si cette fonction est activée (signal lumineux en fonctionnement), alors les fonctions BASS et TREBLE sont inopérantes. Le but de cette fonction est « court-circuiter » les circuits électroniques de correction de tonalité afin de préserver au moins la pureté du signal musical.
- 3 - BASS et TREBLE
Le bouton de réglage « BASS » permet d'agir sur le niveau relatif des fréquences graves afin de modifier l'équilibre tonal du son en fonction de votre acoustique de salle et de vos goûts. Le bouton « TREBLE » concerne quant à lui les fréquences aigues.
Lorsque ces boutons sont dans la position mediane, cela signifie que l'équilibre tonal n'est pas modifié. L'amplitude de réglage est de + 10 décibels (bouton tourné dans le sens des aiguilles d'une montre) à - 10 décibels (bouton tourné dans le sens inverse des aiguilles d'une montre).
- 4 - VOLUME
Ce potentiemetre permet d'ajuster le volume de sortie de l'amplificateur au niveau des sorties haut-parleurs
- 5 - SELECTEURS DE SOURCE
Ces boutons permettent de selectionner l'entrée active de l'amplificateur ainsi que le signal envoye aux haut-parleurs, au casque et aux prises de sortie préamplificateur PRE OUT. Les touches sur la télécommande sont identiques à ces boutons. Une fois le bouton selectionné, la LED d'entrée correspondante intégrée au cadre du bouton d'entrée particulier s'allumera en blanc.
CD, TUNER, AUX1 ou AUX2
Ces touches permettent de selectionner les sources presentent sur les entrées RCA (niveau ligne) de même noms situées sur la face arrêté de l'amplificateur.
OPTION
Sans carte Optionnelle : Cette touche permet de selectionner l'écoute d'une 5^ème source que vous aurez au paravent connecté aux prises RCA OPTION (face arrêté).
Avec carte Optionnelle: Cette touche permet de selectionner l'écoute de la source relative à votre carte optionnelle. (Voir notice de la dite carte optionnelle). Exemple de carte optionnelle: carte Bluetooth vous permettant d'éçouter votre musique à partir de votre Smartphone.
- 6 - CAPTEUR IR
Cette fenêtre recoit les commandes IR [Infra Rouge] en provenance de la télécommande. Il est indispensable qu'il n'y ait aucun obstacle entre la télécommande et le capteur.
- 7 - BOUTON MARCHE/ARRET
Cet interrupteur permet la mise à l'arrêt ou en marche de l'amplificateur. Il se situe en dessous de la façon, à gauche du pied droit.

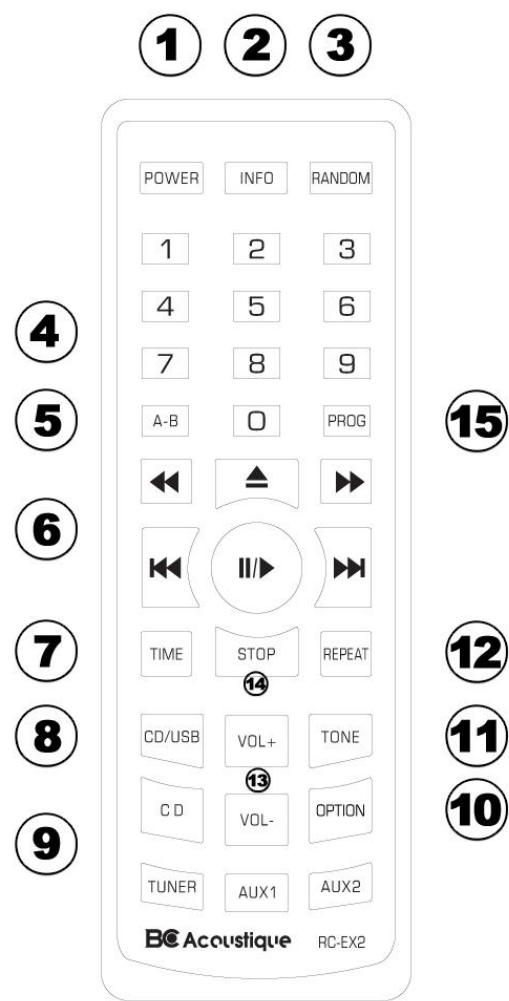

TELECOMMANDE
Les amplificateurs EX 312 et EX 322 sont livrés avec une télécommande RC-EX2. Elle a été consque pour être à la fois compatible avec votre amplificateur mais aussi avec le plus possible d'appareils de la gamme BC Acoustique.
① POWER: Ce bouton permet demettre en veille ou de sortir de veille les différents appar兼s électroniques BC Acoustique disposant de cette fonction.
② INFO: L'afficheur de la platine presente des informations sur le CD
MUTE: Cette touche permet de couper (ou rallumer) le son de l'amplificateur.
1...9.0: Pavé numérique pour la sélection des plages
(5) A-B
(6) PAVE DE COMMANDES: REV / STOP / FWD PREV/ PAUSE/PLAY / NEXT
(7) TIME
⑧ CD/USB
(9) SOURCES : CD/TUNER/AUX1/AUX2
10 OPTION: Sélectionne la 5ème source provenant de votre carte optionnelle. S'il n'y a pas de carte optionnelle, elle fera office d'entrée AUX3.
TONE: réglage grave/aigu
12 REPEAT
13 VOL+ / VOL -
14 STOP:Arrêt de la fonction Repeat
15 PROG
Note relative à la pile : Retirer la languette de protection transparente afin d'activer la pile.
CHARACTERISTIQUES EX 312
Section pré-amplification
Niveaux entrées ligne (CD, Tuner, Aux1, Aux2, Option)
Sensibilité : 200 mV
Impédance : 50 kOhms/100 pF
Niveau maximum en entrée : 7 V
Corrections :
Grave [± 10 dB à 100 Hz]
Aigu [± 10 dB à 10 kHz]
Section amplificateur
Puisssance moyenne continue sous 8 ohms : 2 x € 50 W
Puisssance moyenne continue sous 4 ohms : 2 x € 90 W
Distorsion : 0,02% (20 Hz - 20 kHz)
Rapport signal/bruit : 95 dB [1W]
Connectique
Arrière
4 entrées ligne (CD, Tuner, Aux1, Aux2)
1 entrée CARTE OPTIONNELLE ou OPTION
Borniers haut-parleurs à vis compatible fiches banane
Câble d'alimentation détachable
Avant
Sortie casque (jack 6,35 mm)
Généralités
Produit : Dimensions (LxHxP) : 430 x 125 x 295 mm / Poids : 6.84 kg
Carton : Dimensions (LxHxP) : 515 x 210 x 405 mm / Poids : 8.84 kg
Volume : 0.044 m³
CODE EAN EX 312:0628586586581
CHARACTERISTIQUES EX 322
Section pré-amplification
Niveaux entrées ligne (CD, Tuner, Aux1, Aux2, Option)
Sensibilité : 200 mV
Impédance : 50 kOhms/100 pF
Niveau maximum en entrée : 7 V
Corrections :
Grave [± 10 dB à 100 Hz]
Aigu [± 10 dB à 10 kHz]
Section amplificateur
Puisssance moyenne continue sous 8 ohms : 2 x € 80 W
Puisssance moyenne continue sous 4 ohms : 2 x 140 W
Distorsion : 0,02% (20 Hz - 20 kHz)
Rapport signal/bruit : 95 dB [1W]
Connectique
Arrière
4 entrées ligne (CD, Tuner, Aux1, Aux2)
1 entrée CARTE OPTIONNELLE ou OPTION
Borniers haut-parleurs à vis compatible fiches banane
Câble d'alimentation détachable
Avant
Sortie casque (jack 6,35 mm)
Généralités
Produit : Dimensions (LxHxP) : 430 x 125 x 395 mm / Poids : 11.2 kg
Carton : Dimensions [LxHxP] : 515 x 210 x 485 mm / Poids : 13.2 kg
Volume:0.044 m3
CODE EAN EX 322 : 0628586586598
DEPANNAGE
Vous trouvrez ici un certain nombre de description de pannes et de solutions eventuelles que nous vous invitons à生存 afin de pouvoir vous assurer de l'eventualité d'une réelle panne de votre apparéil.
L'appareil ne s'allume pas
- Assurez-vous que le cordon d'alimentation est correctement raccordé.
- Assurez-vous que la fiche est entièrement insérée dans la prise murale et qu'il y a du courant.
- Vérifiez que l'appareil est mis en marche.
- Vérifiez le fusible dans la fiche d'alimentation ou l'adaptateur le cas échéant.
Il n'y a pas de son
- Assurez-vous que l'appareil n'est pas en mode veille.
- Vérifiez que l'équipement source est correctement branché.
- Vérifiez que vos enceintes sont correctement branchées.
L'un des canaux n'émet:aucun son
- Assurez-vous que le contrôle de la balance est dans la position correcte.
- Vérifiez les branchements des enceintes.
- Vérifiez les interconnexions.
Un fort bourdonnement ou grésillement est perceptible
- Vérifiez la platine tourne-disque ou le bras de lecture pour détecter une mise à la masse défectueuse ou un branchement défectueux.
- Assurez-vous qu'aucun cable d'interconnexion n'est desserré ou défectueux.
- Assurez-vous que votre magnétophone à cassettes ou votre platine tourne-disque n'est pas trop préc de l'amplificateur.
Les basses sont faibles ou l'image stéréo est diffuse
Assurez-vous que les enceintes ne sont pas en déphasage.
Le son subit des distorsions
Assurez-vous que le réglage des commandes de volume ou de tonalité n'est pas trop élevé.
La télécommande ne fonctionne pas
- Vérifiez que les piles ne sont pas périmées.
- Assurez-vous que rien ne bloque le capteur de la télécommande.
Au cas où les solutions ci-dessus ne permettraient pas de.Remédier à votre problème, consultez notre section FAQ (questions fréquentes) sur notre site web : www.bc-acoustique.com
Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.
