EX67B - Hotte aspirante CORBERO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	CORBERO
Modèle	EX67B
Version	Extraction ou recyclage (charbon actif en option)
Type d'installation	Murale ou sous meuble
Nombre de vitesses	3 vitesses
Éclairage	Oui, interrupteur séparé
Témoin lumineux	Indique le fonctionnement du moteur
Filtre anti-graisse	Métallique, lavable (manuel ou lave-vaisselle)
Filtre à charbon	Optionnel pour version recyclage, changement tous les 6 mois
Diamètre de sortie d'air	120 mm (estimation)
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur	150 W (estimation)
Poids	Environ 10 kg
Dimensions (L x P x H)	600 x 500 x 150 mm (estimation)
Entretien	Nettoyer régulièrement le filtre anti-graisse
Changement ampoule	Déposer la grille anti-graisse pour accéder aux ampoules
Pièces détachées	Filtres, ampoules, charbon actif
Notice incluse	Multilingue (FR, EN, DE, etc.)

FOIRE AUX QUESTIONS - EX67B CORBERO

Comment installer la hotte en version extraction ?

Pour l'installation en version extraction, utilisez la sortie d'air arrière ou supérieure. Fixez la bride fournie sur l'orifice choisi et bouchez l'autre avec le capuchon. Raccordez un conduit d'évacuation vers l'extérieur. Pour le montage mural ou sous meuble, suivez le gabarit de perçage fourni.

Comment passer de la version extraction à la version recyclage ?

Pour convertir en version recyclage, installez des capuchons sur les deux orifices (arrière et supérieur). Dévissez complètement la vis A (intérieure) pour libérer la valve de recyclage. Insérez le filtre à charbon actif en soulevant les deux arrêts métalliques, puis refermez les arrêts.

À quelle fréquence faut-il changer le filtre à charbon ?

En version recyclage, le filtre à charbon doit être changé environ tous les 6 mois, selon l'utilisation. Pour le remplacer, retirez la grille anti-graisse, soulevez les arrêts métalliques et enlevez l'ancien filtre.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique est amovible et lavable. Vous pouvez le nettoyer à la main avec un détergent neutre ou au lave-vaisselle. Retirez la grille anti-graisse en la poussant vers l'arrière et en la faisant pivoter.

Comment remplacer l'ampoule de la hotte ?

Pour changer l'ampoule, retirez d'abord la grille anti-graisse. Accédez à l'ampoule et dévissez-la. Remplacez-la par une ampoule de même type (max 40W, par exemple). Refermez la grille.

Pourquoi la hotte ne fonctionne-t-elle plus ?

Vérifiez d'abord l'alimentation électrique et que les interrupteurs sont en position marche. Si le moteur ne tourne pas, le filtre anti-graisse peut être obstrué : nettoyez-le. Si rien ne s'allume, vérifiez le fusible ou le disjoncteur.

La hotte fait beaucoup de bruit : que faire ?

Un bruit anormal peut venir d'un filtre encrassé, d'une mauvaise fixation de la hotte ou d'un conduit d'évacuation obstrué. Vérifiez et nettoyez les filtres, resserrez les vis de fixation, et assurez-vous que le conduit n'est pas bouché.

Puis-je utiliser la hotte sans filtre à charbon en version recyclage ?

Non, en version recyclage le filtre à charbon est obligatoire pour purifier l'air et éviter de recirculer les odeurs de cuisine. Utilisez toujours un filtre adapté.

Quelles sont les dimensions de la hotte EX67B ?

Les dimensions exactes ne sont pas spécifiées mais une hotte standard mesure environ 600 mm de large, 500 mm de profondeur et 150 mm de hauteur. Consultez la notice pour les cotes précises.

Comment télécharger la notice de la hotte EX67B ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en indiquant votre adresse email.

MODE D'EMPLOI EX67B CORBERO

INSTRUCTIONS FOR INSTALLATION AND USE

MONTAGE- UND GEBRAUCHSANWEISUNG

INSTRUCTIONS POUR L'INSTALLATION ET L'UTILISATION

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

INSTRUCCIONES PARA INSTALLACION Y USO

INSTRUÇOES DE INSTALLação Y UTILIZAGHO

AANWIJZING VOOR GEBRUIK EN INSTALLATIE

DESCRIPTION

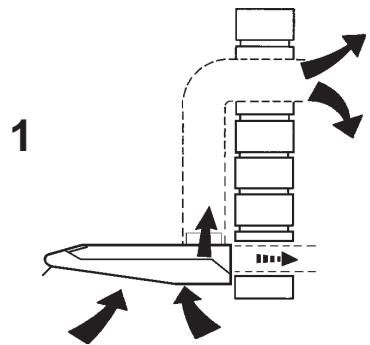

The appliance can be used both in Ducting version and Filtering version. In the Ducting version (Fig. 1), cooking vapours and/or odours are conveyed straight outside (ceiling and/or wall) by a disposal duct, using the holes that are predisposed on the top and/or at the back of the apparatus. In the Filtering version (Fig. 2) cooking vapours and/or odours are depurated by a special charcoal filter and recirculated around the room by the front fissures. ATTENTION: For the filtering version it is absolutely necessary to use the special charcoal filter whereas for the ducting version it is not.

INSTALLATION

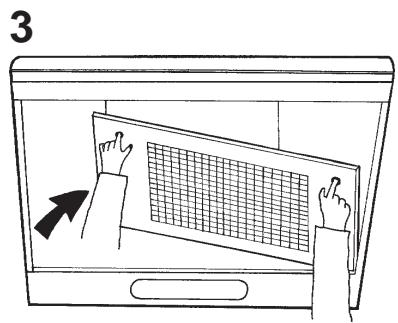

Before assembling the appliance it is necessary to take off the anti-grease grille. To take off the grill it is necessary to push this one towards the rear of the apparatus, by means of the proper knobs, so that it gets released, and to pull it downwards; to take it off completely, make it rotate on one side keeping the other one steady (Fig. 3).

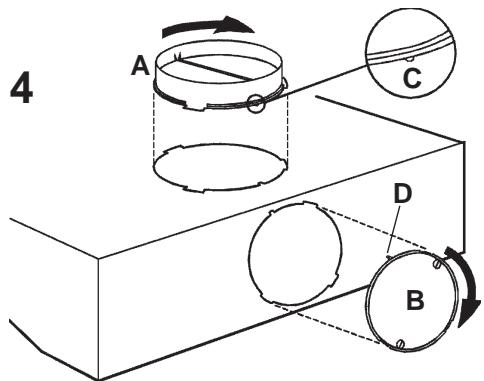

Installation in extraction version: depending on your requirements, choose which opening to use for the air outlet (rear or upper) and fit the flange (A) provided, proceeding as follows: make the 3 flange tabs and stop (C) coincide with the slots on the hood; turn the flange slightly clockwise until it locks into position (Fig. 4). On the other opening, fit the cap (B) provided and make the 3 cap tabs and stop (D) coincide with the slots on the hood; turn the cap slightly clockwise until it locks into position.

Installation in filter version: on both the openings (rear and upper), fit the caps (B) provided, making the 3 cap tabs and the stop (D) coincide with the slots on the hood; turn the cap slightly clockwise until it locks into position.

The following operations are essential for assembly: - Install a proper wiring system. - If your apparatus is to be assembled as a Ducting appliance, you must first make the air venting hole and get a proper pipe to connect the hole to the flange of the hood.

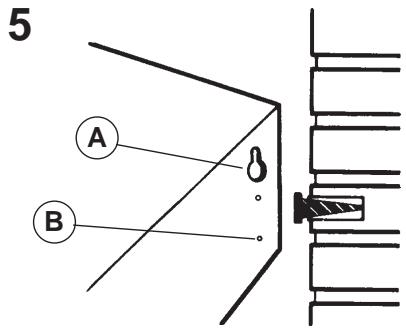

Wall fitting: Making use of the appropriate drilling jig, apply the supplied blocks into the wall. Insert two of the supplied screws so that the apparatus can be hooked onto these ones by means of the holes provided on the appliance (Fig. 5A). Once the apparatus is hooked, fix it definitively to the wall using the two other screws and the holes made at its bottom (Fig.5B). To avoid damage make exclusive use of the holes already prepared on the hood. Make the electrical connections.

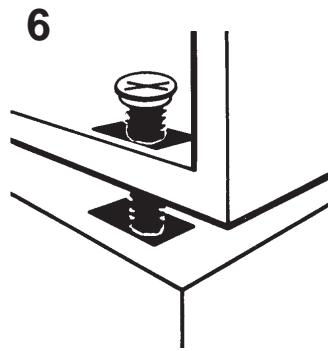

Wall cupboard fitting: Using the appropriate drilling jig make the four fixing holes into the bottom of the wall cupboard and cut the air venting hole if the hood is a ducting version one (for the filtering version this hole is not necessary). Holding the hood against the bottom of the cupboard fix it to it by means of the supplied four screws (Fig. 6). Make the electrical connections.

IMPORTANT: Check the position of screw A (Fig. 7). For the ducting version screw A must be completely screwed; for the filtering version the screw must be completely unscrewed to let the sucked air to get out through the top fissures.

OPERATION

The hoods are provided with the following type of controls:

Controls of Fig. 8: A = light switch. B = first speed motor ON/OFF switch. C = second speed switch. D = third speed switch. E = warning light: indicates motor operation.

Controls of Fig. 9: A = light switch; position 0: light off; position 1: light on. B = motor switch; position 0: motor off; position 1-2-3: motor first, second and third speed motor on. C = warning light: indicates motor operation.

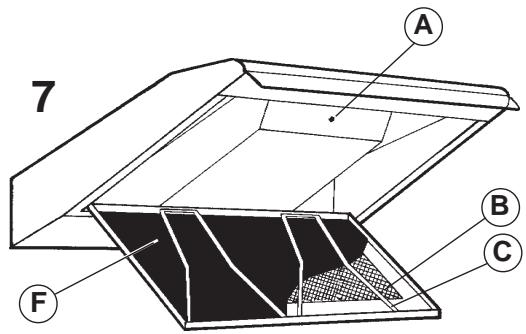

Filtering/ducting conversion: the conversion can be done in the inside of the appliance. Access is possible by opening the grille as described beforehand. Verify that screw A (Fig. 7) is completely unscrewed, so that the inside valve let the air to be conveyed again into the room through the slots. Insert the charcoal filter (Fig. 2F and 7F): lift the two stops made of metallic wire (Fig. 7C); insert the charcoal filter and set back the two stops.

In case the hood is a filtering version one, it is necessary to change the charcoal filter (Fig. 2F and 7F) according to utilization about every six month. To remove the charcoal filter: - take off the anti-grease grill: by means of the proper knobs make the grill move towards the rear of the apparatus and drop the front part of it; now, keeping the right (or left) side of the grill steady, make the opposite side rotate so that it gets off the hood (Fig. 3). - lift the two metallic stops (Fig. 7C). - remove the charcoal filter.

The anti-grease filtering panel is easily removed from the grille by opening it as described above and lifting the two stops made of metallic wire (Fig. 7C). In the filtering version, to get access to the anti-grease panel the charcoal filter must be removed too. Change the anti-grease panel according to use. If the panel is a metallic one it can be washed with some neutral detergent by hand or in a dish-washer.

To gain access to the light bulb(s), remove the anti-grease grill as described above and remove the bulb(s). Replace with lamps of the same type.
