Type de produit	Lecteur CD-RW (CD-Reinscriptible) IDE
Marque	AOPEN
Modèle	IDE5232
Format	5,25" demi-hauteur (41,8 × 148,6 × 193,3 mm)
Poids	1 kg
Alimentation	5 VDC et 12 VDC
Interface	IDE (ATAPI)
Vitesse de lecture CD-ROM/CD-R	Jusqu'à 52X (7800 Ko/s)
Vitesse de lecture CD-RW	Jusqu'à 32X (4800 Ko/s)
Vitesse d'écriture CD-R	8X, 16X, 24X, 32X, 40X, 48X, 52X
Vitesse de réécriture CD-RW	4X, 10X, 12X, 16X, 20X, 24X, 32X
Mémoire tampon	2 Mo
Méthodes d'écriture	TAO, DAO, SAO, Multi-session, Écriture par paquets
Formats CD pris en charge	CD-Audio, CD-EXTRA, CD-ROM, CD-ROM XA, CD-I, CD-Vidéo, Photo CD, CD-Text
Chargement	Par plateau motorisé
Panneau avant	Prise casque, contrôle volume, voyant (vert/orange), boutons piste précédente/suivante, bouton ouverture/fermeture
Connecteurs arrière	Sortie audio numérique (IEC958), sortie audio analogique 4 broches, cavalier Maître/Esclave, interface IDE 40 broches, alimentation
Systèmes d'exploitation supportés	Windows 98/ME/2000/XP
Entretien et nettoyage	Nettoyer les disques avec un chiffon doux ; éviter les rayures et les traces de doigts. Utiliser un kit de nettoyage pour lentille si nécessaire.
Sécurité	Conforme FCC et directives européennes. Ne pas utiliser pour copier du matériel protégé.
Réparabilité	Mise à jour firmware via mémoire Flash. Pièces détachées : vérifier auprès du fabricant ou revendeur.

FOIRE AUX QUESTIONS - IDE5232 AOPEN

Pourquoi mon lecteur IDE5232 n'est-il pas reconnu par Windows ?

Vérifiez d'abord les connexions du câble IDE et d'alimentation. Assurez-vous que le cavalier (jumper) est correctement positionné : si deux périphériques sont sur le même câble, l'un doit être en Maître et l'autre en Esclave. Vous pouvez aussi ajouter le matériel manuellement via le Panneau de configuration > Ajouter du nouveau matériel.

Le plateau ne s'éjecte pas, que faire ?

Cela peut arriver si un logiciel de gravure verrouille le lecteur. Fermez l'application concernée ou utilisez la fonction d'éjection du logiciel. Si le problème persiste, insérez un trombone déplié dans le trou d'éjection d'urgence sur la façade avant (appareil éteint).

Comment brancher correctement le lecteur pour de meilleures performances ?

Pour optimiser l'écriture, placez le disque dur sur le canal IDE primaire en maître et le graveur CD-RW sur le canal IDE secondaire en maître. Évitez de connecter un disque dur et le graveur sur le même câble si possible.

Le lecteur fait du bruit lors de la lecture, est-ce normal ?

Un bruit excessif peut provenir d'un disque excentrique ou d'une étiquette mal collée. Vérifiez la surface du disque et retirez toute étiquette décollée. Si le bruit persiste, le disque peut être endommagé.

Pourquoi n'y a-t-il pas de son en lecture d'un CD audio ?

Assurez-vous que le câble audio (4 broches) est bien raccordé entre le connecteur de sortie audio analogique du graveur et l'entrée CD-IN de la carte son ou de la carte mère. Vérifiez aussi que le volume n'est pas coupé dans le logiciel.

Le graveur ne parvient pas à écrire sur un CD-R, que vérifier ?

Utilisez un logiciel de gravure à jour et des disques vierges de qualité. Fermez les applications inutiles et désactivez l'économiseur d'écran pendant la gravure. Assurez-vous d'avoir assez d'espace libre sur le disque dur (au moins 1 Go recommandé). Activez la prévention de Buffer Underrun si disponible.

Le lecteur supporte-t-il la surgravure (overburn) ?

Oui, le IDE5232 peut graver au-delà de la capacité standard d'un CD, à condition d'utiliser un logiciel de gravure compatible avec cette fonction.

Comment lire un CD-RW dans un autre lecteur ?

Les CD-RW doivent être formatés avec un système de fichiers compatible (par exemple UDF). Veillez à finaliser la session si vous voulez que le disque soit lisible sur d'autres lecteurs. Certains anciens lecteurs de CD-ROM ne lisent pas les CD-RW.

Puis-je graver un CD audio avec des titres (CD-Text) ?

Oui, le graveur supporte le format CD-Text ainsi que le mode SAO (Session At Once). Vous pouvez éditer le titre et le contenu du CD via un logiciel de gravure compatible.

Le voyant clignote en orange, que cela signifie-t-il ?

Le voyant orange indique que le graveur est en train d'écrire sur un CD-R ou CD-RW. Ne pas éteindre l'ordinateur ni ouvrir le plateau pendant cette opération pour éviter d'endommager le disque.

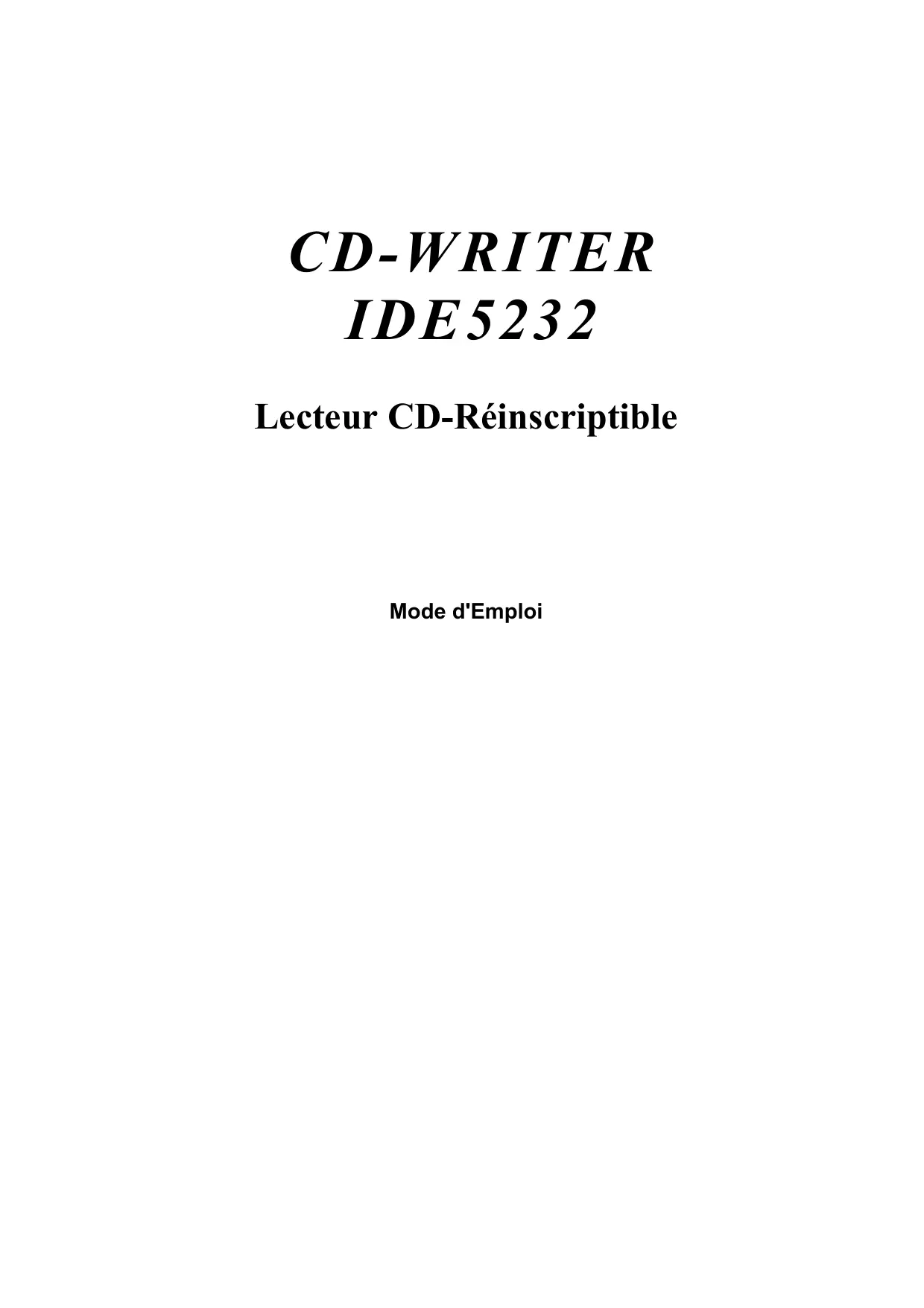

MODE D'EMPLOI IDE5232 AOPEN

Lecteur cd-réinscriptible

Mode d'Emploi

Déclaration du copyright

Sous la protection des lois sur le droit de propriété, toute copie non autorisée du matériel protégé est interdite, y compris les programmes informatiques, les films, les diffusions et les enregistrements sonores. Cet équipement ne doit pas être utilisé à de telles fins.

Déclaration de conformité FCC

Cet appareil est conforme aux directives de l'Article 15 des Réglementations de la FCC. Son opération est sujette aux deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d'interférence néfaste et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences provoquant une opération indésirable.

Note: Cet équipement a été testé et vérifié être conforme aux limites pour un périphérique numérique de catégorie B, selon l'Article 15 des réglementations de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre toute interférence néfaste dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et utilisé selon les instructions, peut provoquer une interférence néfaste pour les communications radio. Cependant, aucune garantie n'est faite de ce qu'une telle interférence ne se produit pas dans une installation particulière. Si cet équipement provoque une interférence néfaste pour les réceptions radio et TV, veuillez essayer de la corriger avec une des mesures suivantes:

• Réorientez ou relocalisez l'antenne réceptrice.
• Augmentez la séparation entre l'équipement et le récepteur.
• Connectez l'équipement sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consultez votre vendeur ou un technicien spécialisé radio/TV pour toute aide supplémentaire.

Tout changement ou toute modification non autorisée expressément par la partie responsable pour l'appareil annule le droit d'opération de l'utilisateur sur cet équipement.

Pour l'Europe

Ce lecteur est conforme aux directives EMC et à celles de faible voltage.

Table des matières

EXIGENCES DU SYSTÈME 1

CONTENU DE L'EMBALLAGE 2

Installation 3

CONNEXIONS DE L'INTERFACE HOTE 3

INSTALLATION DU MATÉRIEL 4

INSTALLATION DU DRIVER 6

INSTALLATION DU LOGICIEL 6

Description des controles et connxions 7

7 PANNEAU FRONTAL

VUE ARRIERE 8

DEPANNAGE 13

CD-WRITER IDE5232 est un nouveau lecteur CD-Reinscriptible avec interface IDE à haute performance, possédant des vitesses de lecture de 52X et d'écriture de 52X pour les CD-R et de réscription de 32X pour les CD-RW. Le lecteur fait une sauvegarde de tous les modes d'écriture et des formats de CD différents, puis reconnaît automatiquement le média placé dans le lecteur, que cela soit un CD, un CD-R ou un CD-RW. Avec le logiciel de contrôle CD-RW offert, le CD-WRITER IDE5232 est le modèle idéal pour créer une audio personnalisée et des CD de données, aussi bien que pour classifier ou distribuer de larges fichiers dans le but d'échanger des données ou de faire une sauvegarde.

Voici quelques-unes des principales caractéristiques du Lecteur Réinscriptible CD-WRITER IDE5232:

Vitesse d'écriture 8X, 16X, 24X, 32X, 40X, 48X et 52X sur CD-R média Vitesse de (ré)inscription 4X, 10X, 12X, 16X, 20X, 24X et 32X sur CD-RW média Technologie de prévention Buffer Underrun Supporte la fonction MultiRead Supporte les modes d'écriture de TAO, DAO, SAO et écriture en paquet Large tampon interne: 2MB Fermeture anti-poussière avancée Faible consommation d'énergie Possibilité de mise à jour du matériel via Mémoire Flash

Exigences du système

Pour les PC compatibles IBM, les exigences recommandées du système sont les suivantes:

PC suffisamment puissant pour activer Windows 98/ME/2000/XP

Pentium II 350MHz plus avec au moins 64MB de mémoire. Suffisamment d'espace libre sur le disque dur (minimum 200MB pour 1' installation, 1GB ou plus est recommandé.) Interface hôte IDE supportant la commande ATAPI MMC Microsoft Windows 98/ME/2000/XP

Contenu de l'emballage

CD-WRITER IDE5232 Cable Audio ♣ Disque du Logiciel d'Application

Connexions de l'interface hôte

La plupart des modèles de carte mère actuels possèdent deux ports IDE (principal et esclave) qui peuvent connecter deux câbles IDE. Ces deux câbles IDE vous permettent de connecter jusqu'à quatre périphériques, mais il vous est conseillé de séparer les ports IDE pour votre disque dur et votre lecteur CD-Réinscriptible. Cela protégera les performances et la vitesse de votre disque dur du fait que le lecteur CD-Réinscriptible n'est pas situé sur le même câble.

Si vous ne connectez qu'un seul périphérique sur le cable, vous pouvez laisser le jumper sur "maître" (master) ou "esclave" (slave).

Si vous connectez deux périphériques (ex.: CD-ROM & CD-RW) sur le même cable, programmez un jumper différent pour chacun des périphériques (CD-ROM comme "maître", CD-RW comme "slave" et vice versa.) La même règle est valable pour la connexion de votre disque dur avec un autre périphérique sur un même cable.

Vous pouvez essayer l'une des deux façons recommandées ci-dessous pour connecter votre lecteur.

Pour obtenir la meilleure performance d'écriture de la part de votre CD-RW:

Maître IDE Principal: Disque dur Esclave IDE Principal: Lecteur de CD-ROM Maître IDE Secondaire: Lecteur de CD-RW

Pour les meilleures performances de la part de votre disque dur:

Maître IDE Principal: Disque dur Maître IDE Secondaire: Lecteur de CD-ROM Esclave IDE Secondaire: Lecteur de CD-RW

Installation du matériel

1. Eteignez votre ordinateur ainsi que tous les périphériques.
2. Déconnectez tous les cables depuis l'arrête de votre ordinateur, puis enlevez le couvercle de celui-ci.
3. Insérez le lecteur CD-Réinscriptible dans un des blocs 5.25" libres et serrez-le bien avec les vis de l'ordinateur.

Pour éviter toute interférence entre le lecteur CD-Reinscriptible et votre ordinateur, veuillez vous assurer de monter le lecteur avec toutes les quatre vis.

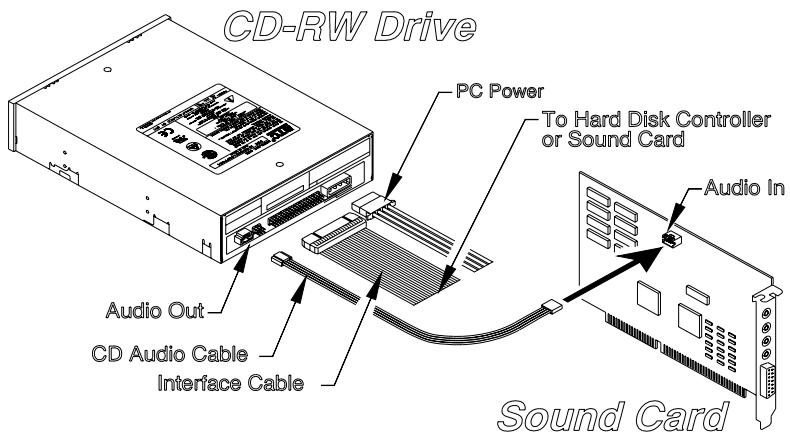

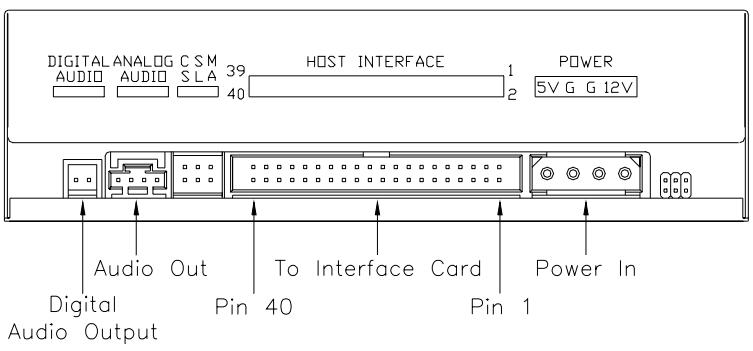

1. Connectez le câble IDE à 40 broches depuis un des ports IDE de la carte mère sur le connecteur à 40 broches de votre lecteur CD-Reinscriptible. De plus, connectez le câble d'alimentation électrique sur l'arête de votre lecteur.

Le bord rouge du Câble IDE doit être connecté à la Broche 1 du lecteur de CD-Réinscriptible.

1. Si vous possédez une carte son pouvant être connectée à ce lecteur CD-Réinscriptible, vous pouvez connecter le lecteur (comme Sortie Audio) et la carte son (comme Entrée Audio) avec un câble audio à 4 broches.

Si votre carte-mère possède un système sonore incorporé, branchez le câble audio à 4 broches dans le connecteur CD-IN sur la carte-mère en tant qu'Entrée Audio.

1. Réinstallez le châssis de votre ordinateur et reconnectez l'alimentation.

Environnement windows

CD-WRITER IDE5232 est un périphérique PnP, Windows 98/ME/2000/XP peut ainsi détecter automatiquement le lecteur sans installation du driver. Si Windows ne peut pas détecter le lecteur, vous devez opérer manuellement:

1. Cliquez sur l'icône Panneau de Contrôle dans Mon Ordinateur, puis cliquez sur Ajouter Nouveau Matériel. La fenêtre Ajouter Nouveau Matériel va apparaître.
2. Le programme recherche automatiquement un nouveau lecteur et lancera le driver approprié.

Installation du logiciel

Le logiciel de contrôle offert vous donne une solution complète pour concevoir des CD d'audio/données directement depuis votre bureau. Il vous permet de copier des fichiers depuis votre ordinateur vers un disque compacte enregistrable. En plus, les CD audio que vous créez peuvent être lus depuis un lecteur de CD en voiture ou à la maison. Pour les média CDRW, vous pouvez écrire et effacer des données sur le CD, comme vous le feriez pour une disquette.

Sous windows

(1) Activez install.exe ou setup.exe ou (2) Veuillez vous référer au mode d'emploi dans le disque de logiciel.

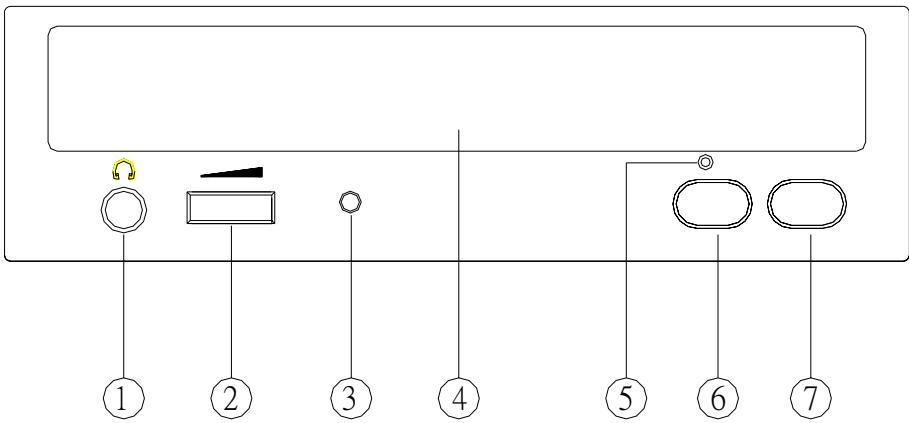

1. Fiche des écouteurs

En branchant la fiche des écouteurs ici, vous pouvez écouter un CD Audio (disques CD-DA) directement depuis le lecteur de CD-Réinscriptible.

2. Contrôle du volume des écouteurs

Ce bouton ajuste le niveau de sortie audio. Tournez le bouton vers la droite pour augmenter le volume audio de vos écouteurs.

3. Voyant indicateur (double couleur).

Clignote en "vert" durant la vérification ou la lecture d'un disque. Clignote en "orange" durant l'écriture d'un CD-R/CD-RW.

4. Piste de disque

Il s'agit de la piste pour le disque. Placez le disque dessus et pressez le bouton Ejecter/Fermer ou poussez légèrement sur la piste pour la fermer.

5. Trou d'ejection en urgence

Lorsque le bouton Ejecter/Fermer ne fonctionne pas correctement, vous pouvez insérer un clip en papier ou toute autre tige dans ce trou pour effectuer l'éjection manuelle. Veuillez vous assurer de bien éteindre le système avant d'effectuer une telle manoeuvre.

Pressez ce bouton pour des pistes ou passer à la piste suivante Durant une lecture.

7. Bouton fermer/ejecter

Ce bouton permet d'ouvrir et fermer la piste de disque. Si la piste est fermée, pressez ce bouton pour l'ouvrir. Si le lecteur est en cours de lecture, pressez ce bouton pour l'arrêter.

NOTE: Le panneau avant est sujet à tout changement sans préavis.

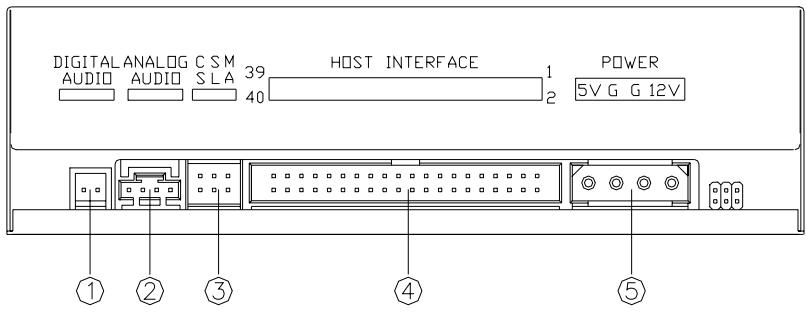

1. Connecteur de sortie audio numérique

Si votre carte son possède un connecteur de format IEC958 d'audio numérique, vous pouvez le connecter à ce connecteur de sortie audio numérique avec un câble audio à 2-broches.

2. Connecteur de sortie audio analogue

Ce connecteur vous permet de connecter le lecteur à votre carte son avec un câble audio à 4 broches.

3. Jumper de configuration du système

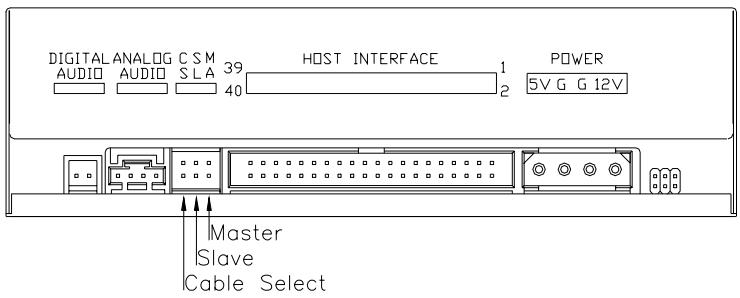

Programmez le jumper sur Maître, Esclave ou Sélection de Câble selon la configuration de votre système.

4. Connecteur d'interface IDE

Branchez ici une des extrémités du câble IDE à 40 broches pour relier celui-ci avec la carte mère. Le bord rouge du câble IDE doit être connecté sur la Broche 1 du connecteur.

5. Connecteur d'alimentation

En branchant ici le cordon d'alimentation de l'ordinateur, vous pouvez connecter le lecteur de CD-RW et votre système informatique.

Performance

Taux de Transfer	lire: CD-ROM/CD-R 7800kb/s (jusqu'à 52X) CD-RW 4800 kb/s (jusqu'à 32X) écritre: CD-R 7800kb/s (jusqu'à 52X) CD-RW 4800kb/s (jusqu'à 32X)
Temps d'accès	90ms- 1/3 touché (52X CD-ROM) 180ms- touche entière (52X CD-ROM) 99ms - 1/3 touché (32X CD-RW) 200ms- touche entière (32X CD-RW)
Buffer d'informations	2MB
Formats de CD supportés	CD-Audio, CD-EXTRA, CD-ROM, CD-ROM XA, CD-I, CD-Viséo, Photo CD, CD-Text
Méthodes d'écriture	TAO (Une piste à la fois), DAO (un disque à la fois), SAO (un session à la fois), Multi-session, Ecriture par Paquet Incrémentediel (taille de paquet fixe ou évolutif)
Vitesse d'Ecriture	CD-R: 8X/16X/24X/32X/40X/48X/52X CD-RW: 4X/10X/12X/16X/20X/24X/32X

Interface	IDE
Facteur de forme	5.25" demi-hauteur
Chargement de disque	Piste (motorisée)
Niveau de sortie audio	Sortie de ligne = 0.6±10%Vrms Sortie d'écouteurs = 0.6±10%Vrms
Alimentation	5 VDC & 12VDC
Dimensions
Hauteur	41.8 ± 0.2 mm
Largeur	148.6 ± 0.3 mm
Profondeur	193.3 ± 0.3 mm
Poids	1 kg

Spécifications du disque

Capacité

Disque 120mm:	74min	650MBytes	Mode-1
	80min	700MBytes	Mode-1
	90min	800MBytes	Mode-1

Disque 80mm:	18min	158Mbytes	Mode-1
	21min	184MBytes	Mode-1

Type de disque CD-Enregistrable (Partie II, livret orange), CD-Réinscriptible (Partie III, livret orange)

Température

Température d'opération 5°C à 45°C

Température à l'arrêt -20°C à 60°C

Humidité

Humidité d'opération 8% 80% RH

Humidité à l'arrêt 5% 95% RH

Depannage

Pour vous familiariser avec votre Lecteur CD-Regravable, la section des QSP (Questions Souvent Posées) ci-dessous cite quelques-uns des problèmes fréquemment rencontrés. Veuillez lire cette section pour votre référence avant de demander de l'aide RMA auprès de votre vendeur.

Q1: cd-writer IDE5232 ne peut pas être reconnu.

(1) Le lecteur n'est pas connecté correctement. Veuillez vérifier que le cable IDE et le connecteur d'alimentation soient bien branchés.

Vérifiez qu'il n'y ait pas de conflit de cavalier. Normalement, s'il y a deux lecteurs connectés sur un seul cable IDE, le cavalier doit en séparer un vers MAITRE et l'autre vers ESCAVE.

(3) Si Windows ne peut pas reconnaître le CD-WRITER IDE5232, cliquez sur "Ajouter Nouveau Matériel" dans le Panneau de Contrôle. Windows commencera ensuite la détection.

Q2: le lecteur de cd-r n'est pas alimenté.

Veuillez vérifier que le cordon d'alimentation soit branché correctement.

Q3: le lecteur de cd-r ne peut pas lire certains disques.

Veuillez vérifier que les disques ne soient pas éraflés ou ne possèdent pas d’empreintes digitales ou autre sur leur surface. Nettoyez le disque si nécessaire.

Q4: il y a du bruit durant la lecture.

Si le disque est excentrique ou qu'une étiquette est collée sur la surface du disque, cela provoquera du bruit.

Q5: le lecteur cd-reinscriptible ne peut pas dire la session précédente d'un cd-r qui a été gravé deux fois ou plus.

Avant de graver un CD-R avec des informations, rappelez-vous de choisir « Importer Session » afin de pouvoir dire les sessions précédentes.

Q6: les haut-parleurs externes n'ont pas de son en activant un CD audio.

Veuillez vérifier que le câble audio soit bien connecté sur le connecteur audio. Veuillez vérifier les deux côtés arrière du lecteur CD-RW et de la carte son sur la C/M (si la puce audio se trouve sur la carte). S'ils sont bien connectés ensemble, vérifie que la carte son fonctionne normalement.

Q7: le plateau ne s'éjecte pas.

Il y a deux raisons possibles.

L'éjection doit se faire par application.

Certaines applications de gravure ou de lecture bloqueront le lecteur. Vous devez alors éjecter le plateau par application et ensuite le refermer pour pouvoir utiliser de nouveau les boutons.

Le CD est mal inséré.

Veuillez insérer une tige en papier ou en métal dans le trou d'urgence sur le panneau avant pour une éjection manuelle.

Q8: cd-writer IDE5232 ne peut pas écrire.

Voici nos conseils:

(1) Utilisez le logiciel de gravure offert par le fournisseur d'origine avec le Lecteur de CD-R ou vous pouvez télécharger le fichier le plus récent depuis Internet. (2) Plus de place sur le disque dur est requis si vous utilisez celui-ci comme buffer temporaire. (3) Placez le disque correctement. (4) Un disque vierge exige un formatage entier si vous utilisez un logiciel de gravure par paquet.

Voici nos consels:

(1) Fermez l'écran de veille et le TSR ( Terminate and Stay Resident ). (2) Quittez les autres applications inutiles lors de la gravure. (3) Sélectionnez des disques vierges de haute qualité et à grande vitesse.

(4) Augmentez la capacité de la mémoire. (5) Sélectionnez un autre logiciel de gravure. (6) Défragmentez le disque dur. (7) Maintenez le disque de source et de destination propre (sans égratignure, empreinte digitale ou autre). (8) Copiez des données comme fichier d'image sur le disque dur pour éviter la perte de mémoire. (9) Conservez le système propre. N'installez aucune driver ou application inutile risquant de réduire le chargement du système en tant que conflit. (10) Activez le mode de Buffer Underrun prévention si votre logiciel le supporte.

Q10: cd-writer IDE5232 supporte-t-il la surgravure ?

Oui, mais veuillez utiliser un logiciel de gravure supportant une telle fonction.

Q11: est-ce que cd-writer IDE5232 supporte-t-il la fonction cd-texte & SAO (session en une fois) ?

Oui, il supporte la fonction CD-Texte & SAO et vous pouvez éditer le titre ou le contenu dans votre CD musical.

3100552281

Version 1.1

Feb. 2004
