MODE D'EMPLOI AX3S AOPEN

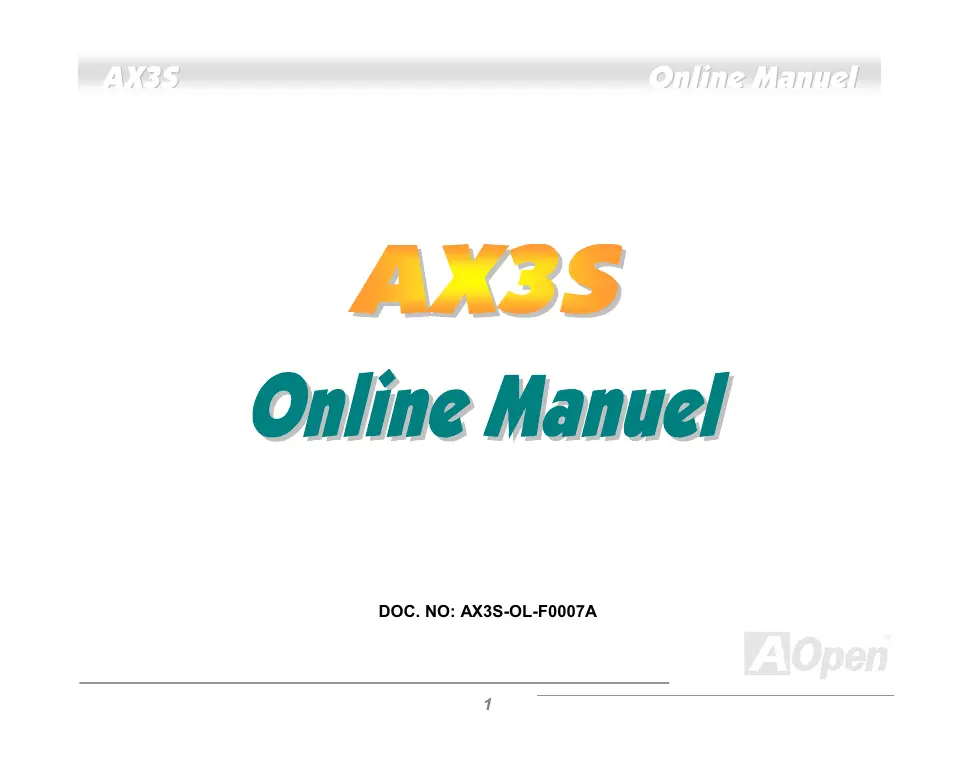

AX3S 1

Qu'est-ce qu'il y a dans ce manuel ? 2 Avant de commencer 10 La procédure de l'installation rapide 11 Le plan de la carte mère 12 Bloc-diagramme 13

Matériel 14

JP14 Effacement CMOS 15 JP28 Réveil par clavier/souris 16 Socket CPU et Connecteur du Ventilateur 18 Conception du CPU Sans Cavalier 19 JP23/JP29 Rapport d'Horloge FSB/PCI 22 Socket DIMM 23 LED RAM de mise sous tension & LED clignotant 24

Connecteur panneau du front 27 Connecteur de l'alimentation ATX 29 Récupération automatique de l'alimentation AC 30 Connecteur de IDE et de Floppy 31 Connecteur IrDA 34 Connecteur GPIO (Résolution Générale I/O) (En Option) 35 WOM (Réveil modem de zéro volt) 36 WOL (Réveil LAN) 39 4X AGP (port graphique accéléré) 41 CNR (Riser Communications et Réseau) 42 Panneau arrière PC99 marquenecoulleur 44 Support 4 USB Ports 45 JP12 Activer/Desactiver le Chip Audio intégré 46 Connecteur CD Audio 47 Video_Audio_IN Connector 48 Connecteur Modem Audio 49

Audio du Panneau du Front (En Option) 50 Conception sans pile et de Longue Durée 51 Protection contre surtension 53 Monitorage du Matériel 55 Fusible Réinitialisable 56 Protection de l'écriture de BIOS 57 An 2000 (Y2K) 58 Basse capacité ESR de 1500uF 60 Disposition (mur d'isoler une Fréquence) 62

Pilote et utilitaire 63

Menu exécuté automatiquement du CD de Bonus 64 Eliminez la marque " ? " de Windows 95/98 65 Installez le pilote AGP Onboard 66 Installez le pilote son intégré sur la carte 67 Installez le pilote Ultra ATA/100 IDE 68 Installez l'utilitaire de Montrage du Matériel 69

Suspension ACPI au disque dur 71 Suspension ACPI à RAM (STR) 78

AWARD BIOS 80

Entrez la configuration BIOS 81 Changez la langue 82 Standard CMOS Features 83 Advanced BIOS Features 89

AC97 152 ACPI (Configuration Avancée & Interface d'énergie) 152 AGP (Port Graphique Accéléré) 153 AMR (Audio/Modem Riser) 153 CD de Bonus Pack d'AOpen 153 APM. 153 ATA/66 154

ATA/100 154 BIOS (Système de Base d'entrée/sortie) 154 IDE de bus maître (mode DMA) 155 CODEC (Coder and Decoder) 155 DIMM (module mémoire double ligne d'entrée) 155 ECC (Détection et Correction de l'erreur) 156 Mémoire EDO (Sortie de Données Étendue) 156 EEPROM (ROM Programmable/Effaçable Électriquement) 156 EPROM (ROM Programmable/Effaçable) 157 FCC DoC (Déclaration de Conformité) 157 ROM Flash 157 Horloge FSB (Bus du Front) 157 I2C Bus. 158 P1394 158 PBSRAM (Pipelined Burst SRAM) 158 PC100 DIMM 158

PC133 DIMM 158 PDF Format 159 PnP (Plug et Play) 159 POST (Test automatique au Démarrage) 159 RDRAM (DRAM Rambus) 160 RIMM 160 SDRAM (DRAM Synchrone) 160 SIMM (module mémoire Simple ligne d'entrée) 161 SMBus (Bus de gestion de système) 161 SPD (Détection de Présence Série) 161 Ultra DMA/33 162 USB (Bus universel de série) 162 Fichier ZIP 162

Localisation des pannes 163

Numéro de Partie et de Série 169

Nom du modèle et la version de BIOS 170

Avant de commencer

Ce Online Manuel est en format PDF, nous vous recommendons d'utiliser Adobe Acrobat Reader 4.0 pour le lire dans le web, il est inclus sur le CD de Bonus ou vous pouvez obtenir le téléchargement gratuit du website d'Adobe.

Bien que ce Online Manuel soit optimisé pour le voir à l'écran, il est encore capable de faire l'imprimerie. Vous pouvez l'imprimer sur du papier A4 et mettre 2 pages par feuille A4 sur votre imprimante. Pour faire ça, sélectionnez Fichier > Configuration de Page et suivez les instructions de votre pilote d'imprimante.

Merci de votre aide au sauvetage de la Terre.

La procédure de l'installation rapide

Cette page vous montre une procédure rapide pour l'installation de votre système. Suivez chaque étape en conséquence.

1. Installez le CPU et le ventilateur 2. Installez la mémoire du système (DIMM) 3. Connectez le Câble panneau du Front 4. Connectez IDE et le Câble Floppy 5. Connectez le cable de l'alimentation électrique ATX 6. Connectez le cable panneau arrêté 7. Démarrage et Chargement de la configuration BIOS par défaut 8. Réglez la Fréquence du CPU 9. Redemarrez 10. Installes l'application (tel que Windows 98) 11. Installes le pilote et l'utilitaire

Le Plan de la Carte Mère

Bloc. Diagramme

Matériel

Ce chapitre décrit des connecteurs et des périphériques de la carte mère.

Remarque: Une décharge électrostatique (ESD) peut porter préjudice à votre processeur, aux lecteurs de disque, cartes d'expansion ainsi qu'aux autres composants. Avant l'installation d'un composant de système, respectez toujours les mesures de précaution suivantes.

1 Ne pas enlever un composant de son emballage protectif jusqu'à ce que vous êtes prêt à l'installer. 2 Avant le maniement d'un composant, portez un bracelet de mise à la masse et attachez-le à une partie métallique du système. Si vous n'avez aucun bracelet disponible, gardez un contact avec le système pendant toute la procédure qui nécessite une protection contre ESD.

JP14 effacement CMOS

Vous devez effacer CMOS pour retourner le système au paramètre par défaut. Pour effacer le CMOS, suivez la procédure suivante.

1. Éteignez le système et débranchez l'alimentation en courant alternatif.
2. Débranche le câble électrique ATX du connecteur PWR2.
3. Localisez le JP14 et court-circuitez les chevilles 2-3 pour chaque seconde.
4. Ré-réglez le JP14 à son réglage normal en court-circuitant les chevilles 1-2

Opération Normale (par défaut)

Effacement CMOS

Avis : Quand puis-je effacer CMOS ?

1 La panne de démarrage d'un overclocking... 2 Oubliez le mot de passe... 3 Localisation des pannes...

JP28 réveil par clavier/souris

Ce cavalier est utilisé pour activer ou désactiver la fonction réveil du clavier/du souris. Si vous désactivez, vous pouvez décider d'un mode réveil sur BIOS Setup > Integrated Peripherals > Power On Function. Pour exécuter cette fonction, l'alimentation électrique 5V en attente doit être plus de 800mA. Notez qu'il n'y a que PS/2 souris supporte la fonction de réveil souris.

Désactévé

Activé

Avis: Vous avez attendre que le système démarre avec succès dans l'opération du système ( comme Windows ou DOS ) avant que Réveil par clavier/souris fonctionne. C'est parce que l'information de comment supporter cette fonction doit être ménorisé sur Le Contrôleur I/O supérieur et ensuite vous pouvez l'utiliser pour démarrer la prochaine fois.

Socket CPU et connecteur du ventilateur

Branchez le CPU à Socket370. Soyez prudent dans l'orientation du CPU. Branchez le cable ventilateur au connecteur ventilateur de 3 chevilles portant l'inscription CUPFAN ou FAN1.

Conception du CPU sans cavalier

Le signal VID et le générateur bloque de SMbus offrent une détection automatique de la tension du CPU et permettent à l'utilisateur de régler la fréquence par la configuration CMOS; chaque cavalier ou interrupteur ne sera nécessaire. L'information correcte du CPU sera sauvegardée sur le EEPROM. Grâce à ces technologies, les désavantages de la conception sans cavalier basée sur le Pentium seront éliminés. Il n'y aura aucun risque d'une détection d'une mauvaise tension du CPU, et il ne sera pas nécessaire d'enlever le boîtier au cas d'une perte de la pile CMOS.

(génére automatiquement la tension du CPU)

Réglage de la fréquence du CPU

Cette carte mère employe la conception du CPU sans cavalier, vous pouvez régler la fréquence du CPU par configuration BIOS; aucun cavalier ou interrupteur ne sera pas nécessaire.

BIOS Setup > Frequency / Voltage Control > CPU Speed Setup

Avertissement: INTEL i815E chipset supporte le FSB de 133 MHz et l'horloge AGP de 66 MHz au max., le plus haut paramètre de l'horloge peut provoquer un dommage grave du système.

Avertissement: Si votre système est suspendu ou ne démarre pas à cause d'un overclocking, effacez CMOS par JP14 et le système retournera aux paramètres par défaut.

Fréquence du cœur = Rapport * Horloge FSB du CPU

Type du CPU	Fréquence du coeur	Horloge FSB	Rapport
CELERON 300A	300 MHz=	66 MHZ	4.5x
CELERON 366	366 MHz=	66 MHZ	5.5x
CELERON 433	433 MHz=	66 MHZ	6.5x
CELERON 466	466 MHz=	66 MHZ	7x
CELERON 500	500 MHz=	66 MHZ	7.5x
CELERON 533	533 MHz=	66 MHZ	8x
Pentium II 350	350 MHz=	100 MHz	3.5x
Pentium II 400	400 MHz =	100 MHz	4x
Pentium III 450	450 MHz=	100 MHz	4.5x
Pentium III 500	500 MHz =	100 MHz	5x
Pentium III 533EB	533 MHz =	133 MHz	4x
Pentium III 550E	550 MHz =	100 MHz	5.5x
Pentium III 600E	600 MHz =	100 MHz	6x
Pentium III 600EB	600 MHz =	133 MHz	4.5x
Pentium III 650E	650 MHz =	100 MHz	6.5x
Pentium III 667EB	667 MHz =	133 MHz	5x
Pentium III 700E	700 MHz =	100 MHz	7x
Pentium III 733EB	733 MHz =	133 MHz	5.5x
Pentium III 866EB	866 MHz =	133 MHz	6.5x

Jp23/jp29 rapport d'horloge fsb/pci

Ce cavalier est pour spécifique la relation entre PCI et l'horloge. En général, nous vous recommandons de ne pas changer le paramètre par défaut.

JP23

JP29

JP23

JP29

JP23

JP29

JP23

JP29

Auto (par défaut)

4X (122~166 MHz)

3X (95~133.6 MHz)

2X (66.8~80 MHz)

Socket DIMM

Cette carte mère est pourvue de trois sockets DIMM de 168 chevilles (module mémoire double ligne d'entrée) qui vous permet d'installer une mémoire PC133 de jusqu'à 512 MB. Il ne supporte que le SDRAM.

Pin 1

DIMM1 DIMM2 DIMM3

Avis: La capacité du chipset de la nouvelle génération est limitée parce que le manque de tampon de mémoire (pour améliorer la performance). Ceci fera du chipset DRAM un facteur important à prendre en considération en installant des DIMMs. Par malheur, il n'y a aucune possibilité pour le BIOS d'identifier le compte correct du chip; il vous faut calculer vous-même le compte de chip. La règle simple est : par contrôle visuel, n'utilisez que DIMMs qui sont inférieurs à 16 chips.

LED RAM de mise sous tension & LED clignotant

Le LED RAM de mise sous tension indique qu'il y a l'électricité employée à la mémoire. C'est très utile pour vérifier la RAM de mise sous tension pendant le suspendu à RAM. Ne débranche pas DIMM, quand le LED est allumé.

Le LED clignotant vous montre si le système bien démarre ou non. Il continuera à clignoter pendant que le système est en cours de POST, et se met allumé jusqu'à ce que le système démarre avec succès.

Connecteur panneau du front

Attachez le LED de mise sous tension, verrouillage touch, haut-parleur et l'interrupteur de remise à zéro à la broche correspondante. Si vous activez Power Management Setup > ACPI Function, le ACPI&LED de mise sous tension se mettra en surbrillance pendant que le système est en mode suspendu.

Type Suspendu	LED ACPI
Démarriage Suspendu (S1)	Flashing pour chaque 0.5 seconde
Suspension à RAM (S3)	Flashing pour chaque 1 seconde

Localisez le câble de l'interrupteur de mise en marche de votre boîtier ATX. Ce connecteur est une broche femelle de 2 chevilles sur le panneau du front du boîtier. Connectez ce connecteur au connecteur interrupteur logiciel de mise en marche portant l'inscription SPWR.

Connecteur de l'alimentation ATX

L'alimentation ATX employe un connecteur de 20 chevilles illustré ci-dessous. Assurez-vous que vous branchiez dans la bonne direction.

Avertissement: Pour le système ATX, il y a toujours l'électricité en attente sur la carte mère. Veillez à ce que l'alimentation soit éteinte avant le branchement ou débranchement de CPU, DIMM, et la carte AGP. Autrement, il risque de causer un dommage grave des composants.

Récupération automatique de l'alimentation AC

Un système ATX traditionnel doit rester à l'étape éteinte quand l'alimentation AC reprend une panne d'alimentation électrique. Cette conception est incommode pour le serveur du réseau ou workstation, sans UPS, ce qui a besoin de rester mis sous tension. Cette carte mère emploie une fonction de Récupération automatique de l'alimentation AC à résoudre ce problème. Si BIOS Setup > Integrated Peripherals > AC PWR Auto Recovery est réglé à “Active”, le système démarrera automatiquement afin de la reprise de l'alimentation AC.

Connecteur de IDE et de floppy

Connectez respectivement le câble du lecteur floppy de 34 chevilles et le câble IDE de 40 chevilles au connecteur du lecteur floppy FDC et au connecteur IDE. Le câble de Pin 1 est marquement en couleur rouge. Soyez prudent dans l'orientation de pin1. Une mauvaise orientation risque d'endommager le système.

IDE est également connu comme le canal primaire et IDE2 comme le canal secondaire. Chacun de ce canal supporte deux péripériques IDE qui font un total de quatre péripériques. Pour fonctionner ensemble, les deux péripériques sur chaque canal devront etre régles différément au mode maître et esclave; un des deux péripériques peut etre le disque dur ou le lecteur CDROM. Le réglage comme le mode maître ou esclave dépend du cavalier sur votre péripérique IDE. Consultez respectivement le manuel de votre disque dur ou du lecteur CDROM.

Avertissement: La spécification du câble IDE est 46cm (18 pouces) au maximum, veillez à ce que votre câble ne dépasse pas cette longueur.

Avis: Pour obtenir une meilleure qualité du signal, nous vous recommandons de régler le périphérique au bout extérieur en mode maître et de suivre la séquence recommandée pour installer le nouveau périphérique. Référez-vous s'il vous plaît au diagramme ci-dessus.

Cette carte mère supporte IDE ATA/100. Le tableau suivant montre la vitesse de transmission de données du IDE PIO et des modes DMA. Le bus IDE est de 16-bit, ce qui peut dire que chaque transmission est de deux bytes.

Mode	Périod de l'Horloge	Compte de l'horloge	Durée de Cycle	Vitess de Transmission de données
PIO mode 0	30ns	20	600ns	(1/600ns) x 2byte = 3.3MB/s
PIO mode 1	30ns	13	383ns	(1/383ns) x 2byte = 5.2MB/s
PIO mode 2	30ns	8	240ns	(1/240ns) x 2byte = 8.3MB/s
PIO mode 3	30ns	6	180ns	(1/180ns) x 2byte = 11.1MB/s
PIO mode 4	30ns	4	120ns	(1/120ns) x 2byte = 16.6MB/s
DMA mode 0	30ns	16	480ns	(1/480ns) x 2byte = 4.16MB/s
DMA mode 1	30ns	5	150ns	(1/150ns) x 2byte = 13.3MB/s
DMA mode 2	30ns	4	120ns	(1/120ns) x 2byte = 16.6MB/s
UDMA/33	30ns	4	120ns	(1/120ns) x 2byte x2 = 33MB/s
UDMA/66	30ns	2	60ns	(1/60ns) x 2byte x2 = 66MB/s
UDMA/100	20ns	2	40ns	(1/40ns) x 2byte x2 = 100MB/s

Avis: Pour obtenir la meilleure performance des disques durs Ultra DMA/100, le câble IDE spécial de 80-fils est exigé.

Connecteur irda

Le connecteur IrDA peut être configuré pour supporter un module infrarouge sans fil. Avec ce module et le logiciel d'application tel que Laplink ou Win95 de connexion directe de cable, il est possible de transmettre les fichiers aux ou à partir des laptops, notebooks, PDA et imprimantes. Ce connecteur supporte le SIR (115,2Kbps, 2 mètres) et ASK-IR (57,6Kbps).

Installez le module infrarouge sur le connecteur IrDA et activez la fonction infrarouge de BIOS Setup > Integrated Peripherals > UART Mode Select, en s'assurant que vous tenez compte de l'orientation correcte en le connectant au connecteur IrDA.

Connecteur GPIO (résolution générale i/o) (en option)

GPIO (Résolution Générale Entrée / Sortie) est une spécification avancée développée par AOpen pour les utilisateurs expérimentés à définir davantage la fonction en eux-mêmes. Par exemple, vous pouvez concevoir une carte fille pour offrir les capacités additionnelles, telles qu'une alarme, une sonnerie, une minuterie, etc.

WOM (réveil modem de zéro volt)

Cette carte mère emploie un circuit spécial pour supporter Réveil Modem, tous les cartes de modem internes et externes sont supportées. Depuis la carte de modem interne ne consomme pas d'alimentation quand le système est éteint, nous vous recommandons d'utiliser le modem interne. Pour l'utiliser, branchez un câble de 4 chevilles de Sonnerie modem du connecteur RING de modem au connecteur WOM sur la carte mère.

+5V Standby NC RING GND

Pin 1

WOM par BOX modem externe

L'alimentation en courant électrique au système ne sera pas coupée complètement par le mode de suspension de l'ordinateur d'énergie traditionnel. Le modem externe est utilisé pour déclencher le Port MB COM et est repris au mode activé.

Carte mère

WOM par la carte interne de modem

À l'aide de l'interrupteur logiciel ATX de mise en marche, il est possible d'éteindre totalement le système, et de le réveiller afin de le faire répondre à un coup de téléphone comme répondeur automatique ou pour transmettre/recevoir un fax. Il est possible de vérifier si le système est totalement en contrôle du ventilateur de l'alimentation de votre système. Le modem externe et la carte modem interne peuvent supporter la fonction Réveil modem. Mais si un modem externe a été raccordé à votre système, il faut le laisser toujours mis sous tension.

Carte mère

Ligne TEL

À l'aide de la carte mère de AOpen plus la carte Modem de AOpen, l'alimentation électrique est éteinte totalement.

WOL (réveil LAN)

Cette caractéristique est très similaire à celle du Réveil Modem, mais elle fonctionne par le réseau local. Pour utiliser la fonction de Réveil LAN, vous devez avoir une carte de réseau avec le chipset qui supporte cette caractéristique, ensuite branche le câble de la carte de réseau au connecteur WOL. L'information d'identifier le système (probable IP adresse) est sauvegardée dans la carte de réseau. De plus, à cause de beaucoup de traffic sur l'Ethernet il sera également nécessaire d'installer un logiciel de gestion de réseau, tel que ADM pour vérifier comment réveiller le système. Notez que au moins le courant de 600mA ATX en attente est demandé à supporter la carte de réseau pour cette fonction.

Pin 1

+5V en attente

GND

LID

4X AGP (port graphique accéléré)

Cette carte mère supporte 4X AGP. AGP est un bus interface prévu pour le graphique 3D à haute performance et ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. 2X AGP qui utilise le bout de montée et de chute de l'horloge de 66MHz et produit la vitesse de transmission de données de 66MHz x 4 bytes x 2 = 528MB/s. 4X AGP utilise également l'horloge de 66MHz mais il a quatre transmissions de données dans le cycle de l'horloge de 66MHz, ainsi que la vitesse de transmission de données est atteinte le maximum de 66MHz x 4 bytes x 4 = 1056MB/s.

CNR (communications et réseau)

CNR est une Specification de la carte riser pour replacer AMR, (Riser Audio/Modem) qui supporte le V.90 modem analogique, audio multi-canal, réseau basé sur la ligne de téléphone, et réseau basé sur 10/100 Ethernet. Le travail de procéder des numériques peut être fin dans le chipset principal et partage l'alimentation de CPU, car la puissance d'informatique se met plus fortement.. Le circuit de la conversion analogique (CODEC) demande une conception de circuit différente et separated, qui est mis sur la carte CNR. Cette carte mère emploie le chip sonore CODEC sur la carte (peut être désactivé par JP12), mais réserve le slot CNR pour l'option de la fonction de modem. Notez que vous pouvez encore utiliser la carte PCI de modem.

Cette carte mère intègre le chip sonore AC97 sur la carte. C'est-à-dire que l'audio CODEC est intégré sur la carte mère et la carte CNR supporte la fonction de modem.

Panneau arrêté PC99 marqué en couleur

Les périphériques I/O sur la carte sont le clavier PS/2, le souris PS/2, les ports de série COM1 et VGA, l'imprimante, quatre USB, le port sonore AC97 et celui de peus. L'angle de vue sur le dessin décrit ici est du panneau arrêté du boîtier.

Haut-parleur: au haut-parleur externe, l'écouteur ou l'amplificateur.

Line-In: De la source de signal tel que lecteur CD/Cassette.

MIC: Du microphone

Support 4 USB ports

Cette carte mère supporte quatre ports USB. Les deux sont sur le connecteur de panneau arrière, les autres deux sont sur la région gauche en bas de cette carte mère. À l'aide du câble correct, vous pouvez les connecter au panneau du front.

Pin 1

JP12 activé/désactiver le chip audio intégré

Cette carte mère intègre le chip sonore AC97. JP12 est utilisé pour activer ou désactiver le chip AD1885 CODEC. Si vous sélectionnez Déactivé, vous pouvez utiliser votre favorite carte son ou la carte CNR.

Activé

Désactivé

Connecteur CD audio

Ce connecteur noir est utilisé pour connecter le cable CD Audio du lecteur CDROM ou DVD CDROM ou DVD au contrôleur sonore intégré.

Pin 1

CD-IN

RGL

Ce connecteur vert est utilisé pour connecter le câble MPEG Audio de la carte MPEG au contrôleur sonore intégré.

Pin 1

VIDEO=AUDIO_IN

RGL

Connecteur modem audio

Ce connecteur est utilisé pour connecter le câble Mono In/Mic Out de la carte de modem interne au circuit sonore intégré. Le broche 1-2 est Mono In, et le broche 3-4 est Mic Out. Remarquez qu'il n'y a pas de standard pour ce genre de connecteur, quelques cartes de modem internes n'employant que ce connecteur.

Audio du panneau du front (en option)

Si le boîtier est conçu avec le port audio sur le panneau du front, vous pouvez connecter le contrôleur audio intégré au panneau du front par ce connecteur.

Pin 1

1 GND 2 NC 3 Phone_R 4 Phone_L 5 NC 6 FP_Mic

Conception sans pile et de longue duration

La AX6B employe un EEPROM et un circuit spécifique (brevet en attendant) qui permettent à l'utilisateur de sauvegarder les configurations actuelles du CPU et du CMOS sans besoin d'une pile. Le RTC (horloge temps réel) peut également être maintenu en activités tant que le cable électrique est branché. Si vous perdez accidentellement les données CMOS, il est possible de simplement recharger les configurations CMOS à partir du EEPROM, et le système recouvrera comme d'habitude.

Avis: Pour votre commodité, cette carte mère est embarquée avec la pile lithium (CR-2032) dans le socket de pile. Si vous préférez utiliser la pile, vous pouvez la laisser dans le socket. Le RTC peut également être maintenu en activités tant que le câble électrique est débranché.

Protection contre surtension

La protection contre surtension a été employée efficacement dans l'alimentation de commutation ATX 3,3V/5V/12V. Mais malheureusement, le CPU de la nouvelle génération utilise une tension différente qui nécessite le régulateur de transférer 5V à la tension du CPU (par exemple, 2,0V) et donc rend inutile la protection contre surtension de plus que 5V. Cette carte mère pourvue d'un régulateur de commutation sur la carte supporte la protection du CPU contre surtension et offre conjointement avec l'alimentation 3,3V/5V/12V une protection totale contre surtension.

Remarque: Bien que nous ayons employé le circuit de protection pour essayer d'éviter des erreurs causées par l'opération humaine, il existe encore des risques de provoquer le dommage du CPU, de la mémoire HDD et des cartes installées sur la carte mère à cause de la panne des composants, des erreurs causées par l'opération humaine ou la raison inconnue. Aopen ne peut pas garantir que le circuit de protection fonctionnera toujours parfaitement.

Monitoring du matériel

Cette carte mère emploie le système de monitoring du matériel. Quand vous démarrez le système, cette conception intelligente continue à superviser le voltage de votre système en marche, l'état du ventilateur et la température du CPU. Si chacun des états du système tombe en panne, il y aura une alarme par l'utilitaire de monitoring du matériel de AOpen pour avertir les utilisateurs.

Fusible réinitialisable

La carte mère traditionnelle a le fusible pour le clavier et le port USB en fonction d'éviter une surtension ou le court-circuit. Des fusibles sont soudés sur la carte quand ils tombent en panne (pour protéger votre carte mère), des utilisateurs ne peuvent pas le replacer et la carte mère est encore en malfonction.

A l'aide du fusible réinitialisable, la carte mère peut retourner à la fonction normale afin que le fusible ait fini le travail de protéger.

La partie verte à deux côtés de JP28.

Protection de l'écriture de BIOS

Récemment, beaucoup de virus ont été trouvés, ceux-ci peuvent abimer le code de BIOS et la région de données. Cette carte mère emploie deux couches de firewall pour protéger d'écriture à BIOS sans authorization. L'un est matériel et l'autre est logiciel.

An 2000 (Y2K)

Y2K est un problème d'identification du code annuel. Pour sauvegarder l'espace de sauvegarde, une application traditionnelle ne utilise que deux chiffres pour l'identification annuelle. Par exemple, 98 pour 1998 et 99 pour 1999, mais 00 sera confused with 1900 and 2000.

Il y a la circulation RTC (horloge du temps réel), en conjointement avec la date CMOS RAM de 128 bytes sur le chipset de la carte mère. Le RTC n'a que les deux chiffres et CMOS a les autres deux. Malheureusement, la circulation telle que 1997 1998 1999 1900, c'est-à-dire qu'il provoquera le problème à l'an 2000. Il y a un diagramme ci-dessous en montrant comment les applications fonctionnent avec OS, BIOS et RTC. Pour tenir la meilleure compatibilité dans l'industrie de PC, il y a une règle que les applications doivent appeler OS pour obtenir des services et OS doivent appeler BIOS ; ensuite BIOS seulement est permis l'accès au matériel (RTC) en direct.

Il y a le Tick Routine (qui va active environ chaque 50m sec) dans le BIOS à enregistrer l'information de date/heure. En général le BIOS, le Tick Routine ne met pas à jour le CMOS chaque fois parce que le CMOS est un périhérique très lent qui réduit la performance de système. Le Tick Routine du BIOS de AOpen a quatre chiffres pour le code annuaire, quand les applications et le système d'exploitation suivant la règle à obtaining l'information de date/heure. Il n'y aura pas de problème de Y2K ( comme le programme du test par NSTL). Mais malheureusement, nous avons trouve que quelques programmes du test font l'accès direct à RTC/CMOS.

Basse capacité ESR de 1500UF

La qualité de basse capacité électrolytiques (Basse résistance de série équivalente) est très

importante pour la stabilité de la tension de CPU pendant l'opération de haute fréquence.

L'emplacement de ces capacités est un autre savoir qui demande l'expérience et le calcul détaillé.

De plus, cette carte mère employe les capacités de 1500uF, qui sont plus grandes que ceux-ci normal (1000uF) et offre la meilleure stabilité à la tension de CPU.

Le circuit électrique de voltage du coeur de CPU doit être vérifié en assurant la stabilité du système pour la haute vitesse des CPUs (tels que le nouveau Pentium III, ou au moment de overclocking). Un voltage du coeur de CPU typique est 2.0V, ainsi qu'une bonne conception devra contrôler un voltage entre 1.860V et 2.140V. C'est-à-dire que la transition doit être moins de 280mV. Un diagramme ci-dessous est celui d'horloge pris par Digital Storage Scope, qui montre le voltage transitoire est 143mV seulement même si un maximum de courant de 18A est appliqué.

Remarque : Ce diagramme est un exemple seulement, il ne pourrait pas être le même sur cette carte mère.

Disposition (mur d'isoler une fréquence)

Remarque : Ce diagramme est un exemple seulement, il ne pourrait pas être le même sur cette carte mère.

Pour l'opération de haute fréquence, particulièrement overclocking, la disposition est le plus important facteur en veillant à ce que la marche de chipset et de CPU soit en condition stable. La disposition de cette carte mère emploie une conception unique appelée “mur d'isoler une fréquence”.

Séparez chaque partie critique de la carte mère en régions où chaque région opère en une même ou similaire gamme de fréquence pour éviter des parasites et l'ingénence de fréquence entre l'opération et la condition de chaque région. La longueur de trace et la route doivent être calculées attentivement. Par exemple, la trace de l'horloge doit être de longueur égale (pas nécessairement aussi courte que possible) pour que le travers de l'horloge sera contrôlé à l'intérieur de peu de pico secondes (1 / 10^12Sec)

Pilote et utilitaire

Il y a les pilotes et les utilitaires inclus dans le disque CD Bonus de AOpen. Vous n'avez pas besoin d'installer les tous à partir de démarrer votre système. Mais afin que vous finissiez l'installation du matériel, vous nevez d'abord installer votre OS (tel que Windows 98) avant d'installer chacun des pilotes et des utilitaires. Consultez notre guide de l'installation de l'opération du système.

Menu exécuté automatiquement du CD de bonus

Vous pouvez utiliser le menu exécuté automatiquement du disque CD Bonus. Sélectionnez l'utilitaire et le pilote et le nom du modèle.

Éliminez la marque “?” de windows 95/98

Windows 95/98 ne peut pas reconnaître ce chipset, parce que celui-ci a été publié avant le chipset Intel i815E. Vous pouvez installer l'utilitaire de mise à jour Intel INF du menu exécuté automatiquement de disque CD Bonus Pack pour éliminer la marque “?”.

Installes le pilote AGP onboard

Intel i815E(Solano) intègre un contrôleur graphique 2D/3D et fournit AGP 2X/4X une performance incroyable de l'accès à la mémoire principale à la vitesse de plus de 1GB/s. Vous pouvez partager le pilote audio du menu autorun du disque CD Bonus Pack.

Remarque: Si votre OS est Windows95, avant d'installer votre pilote AGP, vous devrez d'abord installer un logiciel de correction DCOM95 du menu autorun du disque CD Bonus Pack.

Installez le pilote son intégré sur la carte

Cette carte mère contient un AD 1885 AC97 CODEC. Vous pouvez partager le pilote audio sur le menu exécuté automatiquement du disque CD Bonus Pack.

Installez le pilote ultra ata/100 IDE

Il est nécessaire d'installer le pilote Bus Maître IDE à supporter le disque dur ATA/100. Si vous avez besoin de ce pilote, vous pouvez le trouver dans le disque CD Bonus Pack de AOpen.

Installez l'utilitaire de monitoring du matériel

Vous supposez installer l'utilitaire de monitorage du matériel pour superviser la temperature de CPU, des ventilateurs et le voltage du système. Vous le trouverez dans le disque CD Bonus Pack de AOpen.

AOpen

Suspension ACPI au disque dur

Suspension ACPI au disque dur est contrôlé par le système d'exploitation Windows. La fonction Suspension au disque dur sauvegardera votre travail actuel (état de système, image mémoire et écran) sur le disque dur, et ensuite le système peut être complètement éteint. À la prochaine mise sous tension, il est possible de reprendre directement le travail d'origine du disque dur en moins de quelques secondes sans besoin d'exécuter un redémarrage de Win95, et d'exécuter de nouveau votre application. En général, si la mémoire de votre système est de 64MB, il sera nécessaire de réserver un espace sur le HDD d'au moins 64MB pour y sauvegarder l'image de mémoire.

Condition du système

1. AOZVHDD. EXE 1.30 ou plus tard.
2. Rayez config.sys et autoexec.bat.

Fraîchissez l'installation de windows 98 sur le nouveau système

1. Exécutez "Setup.exe /p j" pour installer Windows 98
2. Afin que l'installation de Windows 98 soit complète, procédez au Control Panel > Power Management.

a. Réglez Power Schemes > System Standby à "jamais". b. Cliquez sur "Hibernate" and sélectionnez "Activer Support de Hibernate" ensuite "Appliquer". c. Cliquez sur le tab "avancé", vous verrez "Hibernate" sur "Boutons d'énergie". Notez que cette option sera vue seulement afin que l'étape b décrite ci-dessus soit achevée, autrement "En attente" et "Eteindre" seulement apparaitront. Sélectionnez "Hibernate" et "Appliquer".

Effacez demarrage a DOS et executez l'utilitaire AOZVHDD.

a. Si vous assignez tout le disque dur au système Win 98 (FAT 16 ou FAT 32), exécutez "aozvhdd /c /fichier". Veillez à ce que l'espace continu sur le HDD soit suffisant pour y créer ce fichier caché. Par exemple, si la mémoire de système disponible est de 64MB et la

mémoire VGA est de 16MB, l'espace continu sur le HDD (lecteur de disque dur) devra être d'au moins 80MB. L'utilitaire localisera l'espace automatiquement.

b. Si vous assignez une partition individuelle au système Win 98, exécutez "aozvhdd /c /partition". Bien sûr, le système a besoin d'offrir une partition déseffacée.

1. Redémarrez le système.
2. Vous avez achevé Suspension ACPI au disque dur. Cliquez "Start > Shut Down > Standby", ensuite l'écran s'éteint immédiatement. Il faudra environ 1 minute pour le système à sauvegarder tout ce qui est sur la mémoire au disque dur ; autant la taille de mémoire est plus large, autant le temps de cette procédure est plus longue.

1. Executez "regedit. exe

a. Utilisez la commande suivante

HKEY_LOCAL_MACHINE

SOFTWARE

MICROSOFT

WINDOWS

CURRENT VERSION

DETECT

b. Sélectionnez "Ajouter Binaire" et nommez-le comme "ACPIOPTION". c. Cliquez sur le bouton droit et sélectionnez Modifier, ajoutez "01" après "0000" pour faire celui comme "0000 01". d. Sauvegardez la modification.

1. Sélectionnez "Ajouter nouveau Matériel" sous Panneau de Configuration. Permettez Windows 98 de détecter le nouveau matériel. (Il trouvera "ACPI BIOS" et enlèvera "Plug et Play BIOS")
2. Redémarrez le système.
3. Entrez un mode DOS et exécutez "AOZVHDD. EXE /C /Fichier"

Changez de ACPI à APM

1. Exécutez "Regedit.exe"

a. Utilisez la commande suivante

HKEY_LOCAL_MACHINE

SOFTWARE

MICROSOFT

WINDOWS

CURRENT VERSION

DETECT

ACPI OPTION

b. cliquez le bouton droit et sélectionnez Modifier, changez "01" à "00" pour faire celui-ci comme "0000 02".

Avis: "02" indique que Windows 98 est ACPI reconnu mais la fonction d'ACPI est désactivée.

c. Sauvegardez les modifications.

1. Sélectionnez "Ajouter nouveau Matériel" sous le Panneau de Configuration. Permettez Windows 98 à détecter le nouveau matériel. (Il trouvera "ACPI BIOS" et supprimera "Plug et Play BIOS")
2. Redémarrez le système.
3. Exécutez "Ajouter nouveau Matériel" de nouveau et il trouvera "Gestion de Ressource d'énergie avancé".
4. Clique "OK".

Avis: Nous avons trouvé que la carte ATI 3D Rage Pro AGP seule pouvait supporter la suspension ACPI au disque. Visitez le site web de Aopen pour la mise à jour.

Suspension ACPI à RAM (STR)

Cette carte mère supporte la fonction de la suspension ACPI à RAM. À l'aide de cette fonction, il est possible de reprendre directement le travail d'origine du disque dur en moins de quelques secondes sans besoin d'exécuter un redémarrage de Win98, et d'exécuter de nouveau votre application. La suspension à DRAM sauvegarde votre travail actuel sur la mémoire du système, celle-ci est plus rapide que la suspension au disque dur mais il requiert l'alimentation appliquée à DRAM, quand la suspension au disque dur ne requiert pas l'alimentation.

En entrant suspension:

Pour employer la suspension ACPI à DRAM, suivez la procédure ci-dessous:

Condition du système

1. Un ACPI OS est exigé. Actuellement, Windows 98 est le seul choix. Consultez Suspension ACPI au disque dur pour régler le mode ACPI de Windows 98.
2. L'utilitaire de mise à jour Intel INF doit être installé correctement.

1. Avez changé la configuration BIOS suivante.

BIOS Setup > Power Management Setup > ACPI Function : Enabled

BIOS Setup > Power Management Setup > ACPI Suspend Type : S3.

1. Avancez à Panneau de Configuration > Gestion d'énergie. Réglez “Boutons d'énergie” à “En attente”.
2. Appuyez le bouton d'énergie ou en attente pour réveiller le système.

AWARD BIOS

Les paramètres seront modifiés en entrant la configuration BIOS, cette configuration vous permettra de configurer les paramètres de système et de sauvegarder la configuration dans la zone CMOS de 128 bytes, (en général, dans le chip RTC ou directement dans le chipset principal). Pour entrer la configuration BIOS, appuyez sur pendant le POST (test automatique au démarrage). Le menu principal de configuration de BIOS illustré ci-dessous apparaitra.

Remarque: Vu que le code BIOS est la partie plus souvent modifiée sur la carte mère, il est possible que l'information BIOS traitée dans ce chapitre (en particulier les paramètres de configuration du chipset) sera un peu différente par rapport au BIOS actuel dont la carte mère est prévue.

Entrez la configuration BIOS

Afin de finir le paramétrage des cavaliers et de connecter des câbles correctement. Démarrez le système et entrez la configuration de BIOS, appuyez sur pendant le POST (test automatique au démarrage). Pour obtenir la performance optimale recommandée, sélectionnez "Load Setup Defaults".

Esc : Quit F9 : Menu

F10 : Sauvegarder et Quitter la Configuration

Tim

Avertissement: Évitez d'utiliser "Load Turbo Defaults", à moins que vous soyez sûr que les composants de votre système (CPU, DRAM, HDD, etc.) soient assez bons pour la configuration de turbo.

Changez la langue

Vous pouvez changer la langue en appuyant sur <F3>. À dépend de l'espace disponible BIOS. Les langues disponibles sont anglais, allemand, japonais et chinois.

Esc : Quit F9 : Menu in BIOS

F10 : Sauvegarder et quitter la configuration

Load Setup Defaults

Load Turbo Defaults

Set Password

Sauvegarder et Quitter la Configuration

Exit Without Saving

Load EEPROM Defaults

Sauvegarder les paramètres par défaut de l'EEPROM

Shift F3: Change Language

Temps, Date, Type de disque dur...

Les paramètres de base du système tels que la date, l'heure et le type de disque dur sont définis dans la "Standard CMOS Features". Utilisez les flèches pour mettre en surbrillance un élément et/ou pour sélectionner la valeur pour chaque élément.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software Standard CMOS Features
Date (mm:dd:yy) Time (hh:mm:ss)	Thu, Apr 13 2000 15 : 55 : 44	Item Help
IDE Primary Master	Press Enter10243 MB
IDE Primary Slave	Press Enter 4311 MB
IDE Secondary Master	Press Enter None
IDE Secondary Slave	Press Enter None
Drive A	1.44M, 3.5 in.
Drive B	None
Video	EGA/VGA
Halt On	All Errors
Base Memory	640K
Extended Memory	65472K
Total Memory	1024K
↑!--:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F3:Language F5:Previous Values F6:Setup Defaults F7:Turbo Defaults

Pour définir la date, mettez en surbrillance le paramètre Date. Appuyez sur < PgUp> ou < PgDn> pour définir la date actuelle. Le format de date est mois, date et année.

Pour définir l'heure, mettez en surbrillance le paramètre Heure. Appuyez sur ou pour définir l'heure actuelle en format de heures, minutes et secondes. L'heure est basée sur le système de 24 heures.

Appuyez à la page suivante pour les paramètres détaillés du disque dur.

Selectionnez cet élément pour détecter automatiquement les paramètres du HDD installé au moment du POST (test automatique au démarrage), tel que Taille, nombre de cylindres, nombre de têtes, cylindre démarrage pour pré-compensation, nombre de cylindre de tête de la zone d'étage et nombre de secteur par piste.

Cet élément vous permet de sélectionner à la main des paramètres de disque dur IDE. Le paramètre par défaut est Auto qui active le BIOS pour détector automatiquement les paramètres du HDD installé au moment du POST (test automatique au démarriage). Si vous préférez d'entrée à la main les paramètres du HDD, sélectionnez utiliser (Manual). Le lecteur CDROM IDE sera toujours détecté automatiquement.

Cet élément vous permet la sélection du mode transmission de votre disque dur. Ces paramètres sont Taille, nombre de cylindres, nombre de têtes, cylindre démarriage pour pré-compensation, nombre de cylindre de tête de la zone d'étage et nombre de secteur par piste. Le paramètre par défaut est Auto qui active le BIOS pour détecter automatiquement les paramètres du HDD installé au moment du POST (test automatique au démarriage). Si vous préférez d'entrée à la main les paramètres du HDD, Sélectionnéz manual. Le lecteur CDROM IDE sera toujours détecté automatiquement.

Drive a

None

360KB 5.25"

1.2MB 5.25"

720KB 3.5"

1.44MB 3.5"

2.88MB 3.5"

Le type de lecteur est sélectionné parmi ces éléments. Les paramètres et les types disponibles supportés par la carte mère sont indiqués à gauche.

EGA/VGA

CGA 40

CGA80

Mono

Le type de carte vidéo en cours d'utilisation est spécifique de cet élément. Ce paramètre par défaut est EGA/VGA. Vu que les PCs actuels n'utilisent que le VGA, cette fonction est presque inutile et sera méconnue à l'avenir.

No Errors

All Errors

All, But Keyboard

All, But Diskette

All, But Disk/Key

Ce paramètre permet un contrôle de l'arrêt du système en cas d'erreur de test automatique au démarrage (POST).

Cet écran apparaîtra en sélectionnant l'option "Advanced BIOS Features" du menu principal.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software Advanced BIOS Features

Définissez ce paramètre comme Enabled pour activer le message d'avertissement. Cette caractéristique protège le secteur d'initialisation et la table de partition de votre disque dur contre les virus. Toute tentative d'écriture au secteur d'initialisation du lecteur de disque dur pendant le démarrage arrête le système et le message d'avertissement suivant apparaitra sur l'écran. Executez un programme anti-virus pour localiser le problème.

Le cache interne de CPU (actuellement, cache PBSRAM) en activant ce paramètre. Une désactivation du paramètre ralentira le système. Cependant, nous vous recommandons de le laisser Enabled au moins d'une exécution d'une localisation des pannes du système.

Enabled

Disabled

Le cache second (actuellement, cache PBSRAM) en activant ce paramètre. Une désactivation du paramètre ralentira le système. Cependant, nous vous recommendons de le laisser Enabled au moins pour une exécution d'une localisation des pannes du système.

Cet élément permet une activation ou déactivation de la vérification cache L2 de ECC.

Cet élément sert à activer ou désactiver la caractéristique du numéro de CPU Pentium III.

Ce paramètre accélérera le POST en omettant quelques éléments qui sont vérifiés en général.

Ce paramètre permet de spécifier la série de recherche d'initialisation du système. Les ID de disque dur sont indiqués ci-dessous:

C: Primary master

D: Primary slave

E: Secondary master

F: Secondary slave

LS: LS120

Zip: lecteur ZIP IOMEGA

LAN: La carte du réseau avec la ROM d'initialisation

Ce paramètre permet d'activer l'autre système à démarrer des périphériques qui n'est pas précrit ci-dessus

Enabled

Disabled

Cet élément permet un échange des lecteurs de disque floppy. Par exemple, s'il y a deux lecteurs (A et B) installés, il est possible d'assigner le premier lecteur comme lecteur B et le deuxième lecteur comme lecteur A, ou à l'inverse.

Enabled

Disabled

Réglez ce paramètre pour activer/désactiver la recherche du lecteur au moment de POST.

Off

La fonction numérique du pavé numérique sera activée en définissant ce paramètre comme On (activé). Définissez ce paramètre comme Off (déactivé) pour omettre cette fonction. Une déactivation de cette fonction permet d'utiliser le pavé numérique pour le contrôle du curseur.

Définissez ce paramètre pour Enabled/Disabled la fonction de répétition du clavier. Si ce paramètre est activé, un enforcement continu d'une touche du clavier causera des frappes répétées.

Cet élément vous permet de contrôler la vitesse des frappes répétées. Le paramètre par défaut est 30 caractères/sec.

250, 500, 750, 1000

Ce paramètre vous permet un contrôle du délai entre la première et la deuxième frappe de touche (ou les frappes répétées commencent). Les paramètres du délai clavier sont 250, 500, 750 et 1000 msec.

Setup

System

L'option System limite l'accès à l'initialisation de système et à la configuration BIOS. Une invite d'entrez votre mot de passe apparaît sur l'écran à chaque initialisation du système.

L'option Setup limite seulement l'accès à la configuration BIOS.

Pour désactiver l'option de sécurité, sélectionnez mot de passe du menu principal, ne tapez rien ; appuyez seulement sur la touche d'entrée.

OS Select for DRAM

64MB

OS/2

Non-OS/2

Ajustage à OS/2 si votre système utilise un système d'exploitation OS/2 et est pourvu d'une mémoire dont la capacité est supérieure à 64 MB.

Cet élément vous permet de montrer ou cacher l'emblème de AOpen sur l'écran de POST.

La "Advanced Chipset Features" englobe les définitions des caractéristiques dépendant du chipset. Ces caractéristiques sont relatives à la performance du système.

Avertissement: Veillez à ce que vous compreniez bien les éléments dans ce menu avant la tentative de les modifier. Vous pouvez modifier les paramètres pour améliorer la performance de système. Ceci peut toutefois provoquer une instability du système si les paramètres ne sont pas corrects pour la configuration de votre système.

2 3

L'horloge de SDRAM est calculée par horloges. Ajuster sa valeur a un effet sur la performance de SDRAM ; le paramètre par défaut est 2 horloges. Si votre système a un problème instable, changez 2 à 3.

Cet option est sélectionnée seulement quand SDRAM est installé sur votre système Cet option est sélectionnée seulement quand le SDRAM est installé sur votre système.

5/7

6/8

Cet élément aura un effect sur la performance de SDRAM. Si le système ne démarre pas, réglez cet élément à 6/8.

SDRAM RAS-to-CAS Delay est les paramètres importants ayant un effe 3.

SDRAM RAS

La précharge RAS signifie que l'horloge désactive le RAS et que l'horloge pour DRAM exécute une précharge avant la prochaine sortie du RAS. RAS est le signal de contrôle d'adresse de l'adresse de DRAM. La valeur par défaut est 3.

Permet au BIOS de système d'être mis en cache afin de permettre une performance du système plus rapide.

Permet au BIOS de vidéo d'être mis en cache afin de permettre une performance vidéo plus rapide.

15M-16M

Enabled

Disabled

Cette option vous permet de réserver la zone de mémoire de système pour les cartes ISA spéciales. Le chipset accède directement du bus ISA au code/à la date de ces zones. En général, ces zones sont réservées pour la carte I/O mappée de la mémoire.

Cet élément vous permet de contrôler la fonction de transaction retardée de ICH. Cette fonction est utilisée pour correspondre au Latency du cycle PCI au ou du bus ISA.

Enabled

Disabled

Cet élément sert à activer ou désactiver le chip AGP sur la carte.

Cet option vous permet de définir l'affichage de la cache fréquence sur la carte mère, qui aura un effet sur les performances graphiques.

Cas# Latency est les paramètres importants ayant un effet sur la performance de SDRAM. Si le système ne démarre pas, règlez cet élément à 3.

Open

Close

Cet élément aura un effect sur la performance de SDRAM. Si le système ne démarre pas, réglez cet élément à Close.

Cet élément aura un effect sur la performance de SDRAM. Si le système ne démarre pas, réglez cet élément à Override (2).

Cet élément aura un effect sur la performance de SDRAM. Si le système ne démarre pas, réglez cet élément à Slow.

La précharge RAS signifie que l'horloge désactive le RAS et que l'horloge pour DRAM exécute une précharge avant la prochaine sortie du RAS. RAS est le signal de contrôle d'adresse de l'adresse de file DRAM. La valeur par défaut est "Slow".

L'écran suivant apparaitra en sélectionnant l'option "Integrated Peripherals" du menu principal. Cette option permet la configuration des caractéristiques I/O.

Cette page est la moitié inférieure du menu des "Integrated Peripherals".

↑↓← : Move Enter : Select +/-/PU/PD : Value F10 : Save ESC : Exit F1 : General Help F3 : Language F5 : Previous Values F6 : Setup Defaults F7 : Turbo Defaults

Ce paramètre vous permet de activer ou désactiver le périphérique IDE connecté au connecteur IDE primaire.

Réglez cet élément à Auto pour activer la fonction de détecter automatiquement la vitesse du disque dur. Le mode PIO spécifie la vitesse de transmission de données du disque dur. Par exemple: la vitesse de transmission de données du mode 0 est 3.3MB/s, mode 1 est 5.2MB/s, mode 2 est 8.3MB/s, mode 3 est 11.1MB/s et mode 4 est 16.6MB/s. Si la performance de votre disque dur devient instable, vous pouvez essayer le mode moins rapide.

Cet élément permet d'ajuster le mode ATA/100 supporté du lecteur de disque dur raccordé à votre connecteur IDE primaire.

Cet élément permet d'activer ou de désactiver le contrôleur USB.

Cet élément permet d'activer ou de désactiver le pilote de clavier USB à l'intérieur du BIOS sur la carte. Le pilote de clavier simule la commande clavier Legacy et vous permet d'utiliser le clavier USB pendant le POST ou après le démarrage s'il n'y a aucun pilote USB installé dans le système d'exploitation.

Remarque: Il n'est pas possible d'utiliser simultanément le pilote USB et le clavier USB Legacy. Si le pilote USB a été installé dans le système d'exploitation, désactivez "USB Keyboard Support".

Si vous avez installé une carte VGA de PCI, cet élément permet de décider quelle est la carte VGA initiale.

Cet élément permet d'activer ou de désactiver l'audio sur la carte.

Cet élément permet d'activer ou de désactiver le modem AC97. En désactivant, une carte CNR de modem ne fonctionne pas correctement.

La performance du disque sera améliorée par cette caractéristique en permettant des transmissions de données multi-secteur et en éliminant le temps de traitement d'interruption de chaque secteur. La plupart des lecteurs IDE peuvent supporter cette caractéristique à l'exception de ceux d'une ancienne conception.

Cet élément sert à sélectionner le mode de réveil par clavier/souris.

Any Key: Cette fonction vous permet de réveiller le système en appuyant sur aucune touche.

Bouton Only: Désactiver la fonction de réveil par clavier/souris.

Keyboard 98: En sélectionnant cette option, vous pouvez démarrer le système par le bouton d'énergie et la touche de "Réveil" sur le clavier 98.

Password: Désactiver la fonction du bouton d'énergie et permettre au système d'être démarré par les touches présentes (tel que mot de passe).

Hot Key: En sélectionnant cette option, vous avez besoin de spécifier la touche rapide de l'objet de "la touche rapide d'initialisation".

Mouse Left: Cette fonction permet de réveiller le système en appuyant sur le bouton gauche de la souris deux fois de façon consécutive.

Mouse Right: Cette fonction permet de réveiller le système en appuyant sur le bouton droit de souris deux fois en consécutifs.

Remarque:

• Chaque fois que vous changez cet élément, il fonctionnera afin que vous redémarriez le système et démarriez Windows ou DOS avec succès. Pour achieve la fonction de réveil par clavier/souris, vous devez régler JP28 à partir. La fonction de réveil par clavier/souris PS/2 seul. Si vous reglez un mot de passe, mais vous l'oubliez, effacer CMOS. Si vous pouvez utiliser la fonction de réveil par souris dans DOS, il est nécessaire d'installer le pilote DOS de souris.

Vous pouvez spécifier 1-5 touches comme un mot de passe.

Si vous sélectionnez l'option de la touche rapide sur l'élément de la fonction d'initialisation, vous avez besoin de spécifier une touche rapide ici.

L'ajustage de cet élément à Enabled vous permettra de connecter les lecteurs de disque floppy au connecteur de lecteur intégré sur la carte au lieu d'une carte contrôle séparée. Modifiez le paramètre à Désactivé si vous souhaitez utiliser une carte contrôle séparée.

Cet élément permet d'assigner l'adresse et l'interruption pour le port de série de la carte. Le paramètre par défaut est à Auto.

Remarque: Si vous travailliez avec une carte réseau, assurez-vous qu'il n'y ait aucun conflit entre celle-ci et l'interruption.

Cet élément est configurable seulement quand le "Onboard Serial Port2" est activé. Ceci vous permet de spécifier le mode du port de série 2. Les sélections du mode disponible sont:

Normal

Réglez le port de série 2 pour l'opération en mode normal. Ceci est le paramètre par défaut.

IrDA (SIR)

Ce paramètre permet une communication infrarouge de série à une vitesse maximale de transmission de 115.2K bauds.

Ce paramètre permet une communication infrarouge de série à une vitesse maximale de transmission de 57.6K bauds.

Cet élément est utilisé pour sélectionner le mode RxD (Donnée reçue) et TxD (Donnée de transmission) pour UART, par exemple, périphérique IR, modem, etc. Normalement, nous vous recommandons de rester sur le paramètre par défaut. Voir le document venant avec votre périphérique.

Si vous sélectionnez Enabled, il y aura un début de 4 caractères quand SIR est changé du mode TX à la RX.

Cet élément est utilisé pour sélectionner la fonction de Plein Duplex ou Duplex de moitié. Normalement, Plein Duplex est plus rapide, parce qu'il transmet des données en bi-direction en même temps.

Cet élément contrôle l'adresse et l'interruption du port parallèle intégré sur la carte.

Remarque: Si vous travailliez avec une carte I/O poursuivie d'un port parallèle, assurez-vous qu'il n'y ait pas conflit entre les adresses et le IRQ.

Cet élément vous permet d'ajuster le mode de port parallèle.

Les options de mode sont SPP (Standard and Bi-directional)

Le SPP est le mode compatible avec AT de IBM et PS/2.

Le EPP améliore le débit de port parallèle en écrivant/lisant directement les données au/du port parallèle sans loquet.

Le ECP supporte la compression et décompression DMA et RLE (longueur d'exécution encodée).

Cet élément permet de sélectionner le mode EPP de protocole.

Cet élément vous permet de régler le canal DMA du mode ECP.

Un système ATX traditionnel doit rester à l'étape éteinte quand l'alimentation AC reprend une panne d'alimentation électrique. Cette conception est incommode pour le serveur du réseau ou workstation, sans un UPS, ce qui a besoin de rester mis sous tension. Cet élément est sert à résoudre ce problème. Sélectionner Allumé est d'activer le système automatiquement après la reprise de l'alimentation AC; autrement le système restera étant si vous sélectionnez Éteint. Si l'options de l'ancien état est sélectionné, le système sera allumé ou éteint en basant sur l'état original.

Cet élément est utilisé à assigner une adresse pour le port de quelques.

Cet élément est sert à assigner une adresse pour le port Midi.

Cet élément est sort à assigner un IRQ pour le port Midi.

L'écran de "Power Management Setup" rend possible de contrôler les caractéristiques de l'économiseur d'énergie intégrées sur la carte mère. Voir l'écran suivant.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software Power Management Setup ↑↓→←: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help F3: Language F5: Previous Values F6: Setup Defaults F7: Turbo Defaults ACPI Function Disabled Item Help ACPI Suspend Type S1 ACPI Suspend Type S1 Power Management User Define Video off Method V/H SYNC+Blank Video Off In Suspend Yes Suspend Type CPU Sleep Mode Suspend Type 3 MODEM Use IRQ Suspend Mode Disabled HDD Power Down Disabled Soft-Off by PWR-Button Delay 4 Sec. Wake on PCI Card Disabled Wake On Modem Enabled Wake On LAN Disabled Wake On RTC Enabled Date (of Month) Alarm 0 Time (hh:mm:ss) Alarm 0 0 0

Ce page est la moitié en bas du submenu de la Power Management Setup.

Si votre OS est ACPI activé, vous avez besoin de régler cet élément à Enabled, autrement il provoquera des erreurs inattendues. Si votre OS est le mode APM, vous pouvez rester le paramètre Disabled.

Cette fonction permet de sélectionner les types de suspension. S1 est la suspension d'initialisation et S3 est Suspension à RAM.

Max Saving

Min Saving

User Define

Cette fonction permet de définir les paramètres par défaut des modes de l'économiseur d'énergie. Pour désactiver la fonction de l'économiseur d'énergie, ajustez à User Define. Pour sélectionner les propres paramètres, ajustez à Défini par l'utilisateur.

Mode	Suspension	Arrêt du HDD
Sauvegarde min	1 heures	15 min
Sauvegarde max	1 min	1 min

V/H SYNC + Blank

DPMS

Blank Screen

Ce qui détermine de manière que l'écran est éteint.

L'écran Blanc écrit les blancs au tampon vidéo. V/H SYNC

• Blanc permet BIOS à contrôler les signaux VSYNC et

HSYNC. Cette fonction est appliquée seulement pour

L'écran DPMS (Affichage de gestion d'énergie Standard).

Le mode DPMS utilise les fonctions DPMS offertes par la

carte VGA.

Yes

Cet élément est utilisé pour décider si la vidéo est éteinte en mode de suspension.

PWR On Suspend CPU Sleep Mode

Vous pouvez sélectionner le mode de suspension APM par cet élément. Si la PWR On Suspend est sélectionnée, l'horloge de CPU clock arrête et tous les autres périphériques sont éteints. Mais l'alimentation doit rester Activé pour détecter des activités du modem, du clavier/de la souris et returne le système à la pleine alimentation. Les activités du système sont détectés en superviseur les signals de IRQ ou de I/O. Le CPU Sleep Mode est similaire à celle ci-dessus mais le CPU viendra en mode enattente et sauvegardera plus d'alimentationwill.

Cet élément permet de régler un IRQ pour le modem.

Disabled, 1-2 Min, 2-3 Min, 4-5 Min, 8-9 Min, 12 Min, 20 Min, 30 Min, 40 Min, 1 Hour

Cet élément permet de définir la période après laquelle le système entrera en mode de suspension. Le mode de suspension peut être Suspension démarrage (Power On Suspend) ou Suspension au disque dur, selon ce qui est sélectionné du "Type de suspension".

Désactivé, 1 Min, ..., 15 Min

Cette option permet de spécifier le temps écoulé du HDD IDE avant que le périphérique entre en état d'arrêt. Cet élément ne dépend pas des états d'alimentation décrits précédemment dans ce paragraphe (En attente et Suspension).

C'est une spécification de ACPI qui est supportée du matériel. Lorsqu'elle est Delay 4 sec, l'interrupteur logiciel de mise en marche sur le panneau du front peut être utilisé pour la mise sous tension, en suspension ou pour éteindre le système. Au mode de mise en marche, le système entre en mode de suspension en appuyant sur l'interrupteur de mise en marche pendant moins de 4 secondes. Le système sera éteint en appuyant pendant plus long que 4 secondes. Le paramètre par défaut est ajusté à Instant-Off; l'interrupteur logiciel de mise en marche ne sera utilisé que pour la mise en marche et pour éteindre le système; il n'y a aucun besoin de l'appuyer pendant 4 secondes, et il n'y aura aucune suspension.

Enabled

Disabled

C'est une Specification 2.2 du bus PCI qui supporte la courrant en attente à la carte PCI et celle-ci peut réveiller le système si elle détecte un certain activé.

Enabled

Disabled

Cette option vous permet d'activer ou désactiver la fonction de réveil modem.

Wake on LAN

Enabled

Disabled

Cette option vous permet d'activer ou désactiver la fonction de réveil LAN.

Enabled

Disabled

L'horloge réveil est plus similaire qu'une fonction de réveil qui réveille et met en marche votre système à un moment prédéfini pour exécuter une application particulière. Cet horloge peut être réglée pour un réveil de tous les jours ou à une date particulière dans l'espace d'un mois. L'unité de date/heure est en secondes. Cette option vous permet d'activer ou désactiver la fonction de l'horloge réveil RTC.

Cet élément apparaîtra après avoir activé l'option de l'horloge de réveil RTC. Ici, il est possible de spécifier à chaque date vous souhaitez faire réveiller le système. Par exemple, l'ajustage à 15 va réveiller le système le 15 de chaque mois.

Avis: L'ajustage à 0 de cet élément réveillera le système à l'heure spécifique (qui peut être définie par l'élément Heure de réveil) de tous les jours.

hh: mm: ss

Cet élément apparaîtra en activant l'option de l'Heure de réveil RTC. Il est possible ici de spécifier l'heure à laquelle vous souhaitez faire réveiller le système.

Ces éléments activent ou désactiver la détction de IDE, du lecteur de disque floppy, du port de série, de parallè et PCI IRA pour la transition de l'état d'arrêt.

La configuration PnP/PCI vous permet de configurer les périphériques ISA et PCI installés dans le système. L'écran suivant apparaîtra en sélectionnant l'option "PnP/PCI Configurations" dans le menu principal.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software PnP/PCI Configurations

Réinitialiser les Données de Configuration

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction, ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses I/O.

L'ajustage de cette option à Manual permet d'assigner individuellement les IRQs et DMAs aux périphériques ISA et PCI. Pour activer la fonction de configuration automatiquement, ajustez cette option à Auto.

IRQ-3 assigned to

IRQ-4 assigné à

IRQ-5 attribué à

IRQ-7 assigné à

IRQ-9 affecté à

IRQ-10 assigné à

IRQ-11 assigné à

IRQ-12 assigné à

IRQ-14 affecté à

IRQ-15 attribué à

Quand les ressources sont contrôlées à la main, assignez un type à l'interrupt du système, ça dépend du type de périphérique utilisant l'interrupt.

Les IRQs disponibles sont : IRQ3 (COM2), IRQ4 (COM1), IRQ5 (Réseau/Son ou autres), IRQ7 (Imprimante ou Autres), IRQ9 (Vide ou Autres), IRQ10 (SCSI ou Autres), IRQ11 (SCSI ou Autres), IRQ12 (Souris PS/2), IRQ14 (IDE1), IRQ15 (IDE2).

Pci/vga palette

Enabled

Disabled

L'activation de cet élément instruct le VGA PCI de garder le silence (et d'éviter tout conflit) à la mise à jour du registre palette (c'est-à-dire, les données sont acceptées sans réponse des signaux de communication). Cette option ne sera utile que si deux cartes d'affichage utilisent la même adresse de palette et si le bus PCI a été raccordé au même temps (tel que MPEG ou capture video). Dans un tel cas, le VGA PCI garde le silence lorsque le MPEG/capture video est défini comme fonction normale.

Enabled

Disabled

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction, ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveaux les IRQs, DMAs et les adresses I/O.

Enabled Disabled

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction, ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses I/O.

Ce submenu vous montre l'état de monitoring du matériel et offre quelle fonction générale de contrôle. Vous pouvez installer l'utilitaire de monitoring du matériel sans utiliser les éléments de l'installation sur ce submenu.

Cet élément est utilisé pour spécifier l'alerte de la température de CPU. Quand la température de CPU surpassse la valeur prédéfinie, la vitesse de CPU ralentira automatiquement et affichera une alerte à travers le BIOS.

Ce sous-menu vous permet de configurer l'horloge de CPU et de mémoire.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software Frequency/Voltage control
CPU Speed Detected	0
Clock Spread Spectrum	OFF
CPU Speed Setup	80 x6.5 = 520
SDRAM Clock(MHz)	120
CPU Voltage Default
CPU Voltage Setting	2.05 V
↑↓→:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F3:Language F5:Previous Values F6:Setup Defaults F7:Turbo Defaults
↑↓→:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F3:Language F5:Previous Values F6:Setup Defaults F7:Turbo Defaults

Cette colonne vous montre la vitesse de CPU actuelle.

Clock Spread Spectrum

OFF

Cet élément est utilisé à régler le spectre de l'horloge répandue pour le test de EMI. Normalement, vous n'avez pas besoin de changer le paramètre par défaut.

Cet élément est utilisé pour sélectionner la vitesse de l'horloge de CPU.

Horloge de CPU = Horloge FSB × Rapport de l'horloge.

Cette colonne affiche l'horloge de SDRAM.

Horloge de SDRAM = Horloge FSB x Rapport de l'horloge

de SDRAM

CPU Voltage Default

Cette colonne affiche le voltage par défaut du processeur installé.

L'option "Chargement de configuration par défaut" charge les paramètres optimisés pour la performance de système. Les paramètres optimaux représentent assez moins risque par rapport aux paramètres Turbo. Tous les vérifications du produit, rapport de test de compatibilité / reliabilité et le contrôle de qualité en fabrication sont basés sur le "Load Setup Defaults". Nous vous recommendons d'utiliser ces paramètres pour l'opération normale. "Load Setup Defaults" n'est pas le paramètre le plus lent pour cette carte mère. S'il est nécessaire de vérifier un problème d'instabilité, il est possible de définir à la main le paramètre dans la "Advanced BIOS Features" et "Advanced Chipset Features" afin d'obtenir le paramètre le plus lent et sûr.

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software
Standard CMOS Features	Load Setup Defaults
Advanced BIOS Features	Load Large Defaults
Advanced Chipset Features	Set Password
Integrated Peripherals	Save & Exit setup
Power Management Setup	Exit Without Saving
PnP/PCI Configurations	Load EEPROM Defaults
PC Health Status	Save EEPROM Defaults
Frequency/Voltage Control
Esc: Quit F9:Menu in BIOS	| | → : Select Item
F10: Save & Exit Setup	(Shift)F3: Change Language
Time, Date, Hard Disk Type...

L'option "Load Turbo Defaults" offre une meilleure performance que le "Load Setup Defaults". Il offre aux expert utilisateurs une commodité qui vous fera la carte mère une meilleure performance. Configuration Turbo ne traverse pas le test détaillé de compatibilité et de fiabilité, il est testé seulement avec la configuration et le chargement limitée (par exemple, un système pourvu seulement d'une carte son VGA et de deux SIMMs). Veillez à ce que vous connaissiez et compreniez les fonctions de chaque élément du menu Configuration du chipset. La différence entre le paramètre Turbo et celui optimal est généralement environ 3 % à 5 %, ce qui dépend du chipset et de l'application.

Le mot de passe protège votre PC contre un usage non autorisé. Avant d'avoir défini un mot de passe, le système demandera d'entrer le mot de passe correct avant le démarrage ou l'accès à la Configuration.

Définition d'un mot de passe:

1. À l'invite, tapez le mot de passe. Le mot de passe peut être constitué de jusqu'à 8 caractères alphanumériques. En tapant les caractères du mot de passe, ces caractères apparaissent sous forme d'astérisques dans la boîte de mot de passe sur l'écran.
2. Appuyez sur la touche d'entrée après avoir tapé le mot de passe.
3. À la prochaine invite, tapez de nouveau votre mot de passe et appuyez de nouveau sur la touche d'entrée pour confirmer le nouveau mot de passe. Après l'entrée du mot de passe, l'écran retournera automatiquement à l'écran principal.

Pour désactiver le mot de passe, appuyez lors de l'invite d'entrer le mot de passe. Un message, qui confirme que le mot de passe a été désactivé, apparaitra à l'écran.

Cette fonction sauvegardera automatiquement tous les valeurs CMOS avant quitter la configuration.

Esc : Quit F9 : Menu in BIOS

F10 : Sauvegarder et quitter la configuration

↑↓→← : Sélectionnez l'élément

(Shift)F3 : change la langue

Temps, Date, Type de disque dur...

Utilisez cette fonction pour quitter Configuration sans sauvegarder les modifications des valeurs CMOS. Ne pas utiliser cette option si vous souhaitez sauvegarder la nouvelle configuration.

À l'exception de "Chargement de configuration par défaut" et "Chargement du Turbo par défaut", il est également possible d'utiliser "Sauvegarde de EEPROM par défaut" pour sauvegarder vos propres paramètres dans le EEPROM. Rechargez à l'aide de cet élément.

Il est possible d'utiliser cet élément pour sauvegarder vos propres paramètres dans le EEPROM. Ensuite, vous pouvez utiliser "Chargement de EEPROM par défaut" pour recharger.

Due à limitation d'espace Flash ROM, quelques versions BIOS ne contiennent pas BIOS SCSI de NCR 53C810 (supporte DOS, Windows 3.1 and OS/2) résident dans le même chip de mémoire. Beaucoup de cartes SCSI possèdent leur BIOS SCSI sur la carte. Pour obtenir une meilleure performance de système, nous vous recommandons d'utiliser les pilotes fournis conjointement avec la carte SCSI de NCR ou avec votre système d'exploitation. Pour plus d'informations, consultez le manuel d'installation de votre carte SCSI de NCR 53C810.

Mettre à jour le BIOS

AOpen Easy Flash est plus amical que la méthode flash traditionnelle pour des utilisateurs. Le fichier BIOS binaire et la routine flash sont combinés ensemble, vous n'exécutez donc qu'un fichier pour finir la procédure flash.

1 Visitez notre site web sous l'ADDRESS de http://www. aopen. com. tw et chargez le nouveau utilisé de BIOS zipped. Par exemple, AX3S102. ZIP. 2 Faites-le-Unzip. L'utilitaire vous invitera à sauvegarder comme une disque floppy DOS de demarrage pour la récapération d'erreur. 3 Redemarrez le système à partir de l'invite DOS sans charger un gestionnaire de mémoire (EMM386) ou un pilote de périphérique. Il a besoin d'espace libre de mémoire environ 520K. 4 Exécutez A: AX3S102 NE PAS coupe l'alimentation en cours du "FLASHING". 5 Redémarrez le système. Appuyez sur la touche pour enter BIOS Setup. Rechargez le "Load Setup Defaults", ensuite "Save & Exit Setup". Terminate.

Avertissement: Après le flashing, le contenu d'origine de votre BIOS sera remplacé à titre permanent par le nouveau BIOS. Le paramètre original de BIOS et l'information de Win95/Win98 PnP sera rafraîchi et vous pouvez reconfigurer le système.

Étant un fabricant-pilote dans l'industrie de carte mère, AOpen entend toujours ce que des clients veulent et développe des produits qui s'adaptent aux demandes différentes des utilisateurs. La fiabilité, la compatibilité, la technologie-pilote et les caractéristiques sont notre but fondamental en concevant des cartes mère. En plus du critère décrit ci-dessus, il y a des utilisateurs expérimentés qui cherchent toujours à pousser la limitation de performance du système en manière de overclocking, ce que nous appelons les "Overclockeurs".

Cette section est dédiée aux Overclockeurs.

La haute performance de cette carte mère est pourvue d'un maximum du bus horloge de 133MHz CPU. Mais elle vient avec un générateur horloge de 166MHz, ce que nous concevons pour adapter le bus horloge futur de CPU. Les résultats du test dans notre laboratoire ont montré que 166MHz est réalisable pendant que le paramètre et les composants qualifiés étaient présents.

Avertissement: La conception de ce produit suit la règle de conception du vendeur CPU et chipset. Aucun essai de pousser au-delà de la spécification de produit n'est recommendé et il risque d'endommager votre système ou le données importantes. Avant de faire overclocking, vous devez veiller à ce que vos composants soient de même à tolérer tel paramètre anormal, en particulier le CPU, la mémoire, les disques durs, et les cartes AGP VGA.

Avis: Notez que le overclocking peut aussi causer le problème thermique. Veillez à ce que le ventilateur de refroidissement et le radiateur soient suffisants pour dissiper une chaleur excessive qui est produite en overclockant le CPU.

VGA Et HDD

Le VGA et le disque dur sont les composants principaux pour overclocking, la liste suivante est ce que a été testé dans notre lab. Notez que AOpen ne peut pas garantir qu'il peut être overclocké avec succès de nouveau..

VGA: http://www.aopen.com.tw/tech/report/overclk.mb/vga-oc.htm

HDD: http://www.aopen.com.tw/tech/report/overclk.mb/hdd-oc.htm

AC97

Au fond, la spécification AC97 sépare le circuit son/modem en deux parties, un processeur numérique et un CODEC pour I/O analogue, ils sont liés par le bus de lien AC97. Puisque le processeur numérique peut être mis dans le chipset principal de la carte mère, l'expense de la solution de son/modem sur la carte peut être réduite.

ACPI (configuration avancée & interface d'énergie)

Le ACPI est la spécification de gestion d'énergie de 1997 (PC97). Son but est de réduire la consommation du courant électrique en maigrissant complètement la gestion d'énergie au système d'exploitation et pas par le BIOS. À cause de ceci, le chipset ou le chip super I/O devra fournir au OS une interface de registre standard ainsi que la capacité d'arrêter et de reprendre le fonctionnement des différentes parties du chip. Cette idée est un peu similaire à l'interface de registre PnP (tel que Win98). Le ACPI définit l'interrupteur ATX de mise en marche momentané pour contrôler la transition de l'état d'alimentation.

AGP (port graphique accéléré)

AGP est une interface bus prévue pour le graphique 3D à haute performance et ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. 2X AGP utilise le bout de montée et de chute de l'horloge de 66MHz et produit la vitesse de transmission de données de 66MHz x 4 bytes x 2 = 528MB/s. 4X AGP utilise également l'horloge de 66MHz mais il a quatre transmissions de données dans le cycle de l'horloge de 66MHz, ainsi que la vitesse de transmission de données est atteinte le maximum de 66MHz x 4 bytes x 4 = 1056MB/s. AOpen est la première compagnie de supporter des cartes mères 4X AGP conçus par AX6C (Intel 820) et MX64/AX64 (VIA 694x), ayant commencé de Oct 1999.

AMR (audio/modem riser)

Le circuit CODEC de la solution de son/modem AC97 peut être mis sur la carte mère ou mis sur la carte Riser (carte AMR) qui est branchée à la carte mère à travers le connecteur AMR.

CD de bonus pack d'aopen

Un disque embarqué avec le produit carte mère de AOpen, lequel inclut les pilotes de carte mère, Acrobat Reader pour PDF online manuel et autres utilisaires utiles.

À la différence d'ACPI, BIOS contrôle la plus grande partie de fonctions de gestion d'énergie APM. La suspension au disque dur d'AOpen est une bonne exemple de gestion d'énergie APM.

ATA/66

ATA/66 utilise deux bords de levée et de chute comme UDMA/33, mais réduit le temps de cycle à 2 horloges, qui est 60ns. La vitesse de transmission des données est (1/60ns) x 2 bytes x 2 = 66MB/s. Pour utiliser ATA/66, vous avez besoin d'un cable ATA/66 IDE spécifique de 80 fils.

ATA/100

ATA/100 est une nouvelle Specification IDE à rehausser le bandwidth de transmission du données, qui utilise deux bouts de montée et de chute comme ATA/66 mais le temps de cycle est réduit à 40ns. La vitesse de transmission du données est (1/40ns) x 2 bytes x 2 = 100MB/s. Pour utiliser ATA/100, vous avez besoin du même cable IDE spécial de 80 fils que ATA/66.

BIOS (système de base d'entrée/sorting)

Le BIOS est une série de routines/programmes qui résident dans la EPROM ou ROM Flash. Le BIOS contrôle les périphériques de Input/Output et les autres périphériques de la carte mère. En général, il offre la portabilité indépendante du matériel, le système d'exploitation et les pilotes demandent l'accès au BIOS sans accès direct aux périphériques du matériel.

IDE de bus maître (mode DMA)

Le IDE de PIO (I/O programmable) traditionnel exige du CPU que celui-ci s'engage dans toutes les activités de l'accès IDE, y compris l'attente de événements mécaniques. Pour réduire le travail du CPU, le périphérique IDE du bus maître transmettra les données de/à la mémoire sans interrompre le CPU et libérera le CPU de fonctionner simultanément au cours de la transmission des données entre la mémoire et le périphérique IDE. Le pilote IDE de bus maître et le HDD IDE de bus maître seront nécessaires pour supporter le mode IDE de bus maître.

Normalement, CODEC signifie un circuit qui peut faire une conversion de numérisation à analogique, et celle-ci d'analogique à numérisation aussi. Il est une partie de la solution AC97 de son/modem.

DIMM (module mémoire double ligne d'entrée)

Le socket DIMM a un total de 168 chevilles et supporte une donnée de 64-bit. Il peut être le côté simple ou double ; les signaux de doigt d'or sur chaque côté de PCB sont différents, c'est pourquoi il est appelé double ligne d'entrée. Presque tous les DIMMs sont fabriqués par SDRAM, qui utilisent 3.3V. Notez que quelques DIMMs anciens sont fabriqués par FPM/EDO et utilisent 5V seulement. Ne confondez pas la SDRAM et la DIMM.

ECC (détecttion et correction de l'erreur)

Le mode ECC a besoin de 8 bits ECC pour un donne de 64-bit. Chaque fois l'accès de la mémoire, bits ECC sont mis à jour et vérifiés par un algorithme spécial. L'algorithme ECC est capable de détecter l'erreur de bit double et de corriger automatiquement l'erreur de bit simple quand le mode partie peut détecter l'erreur de bit simple seulement.

Mémoire EDO (sortie de données étendue)

La technologie de DRAM EDO est très sensible à FPM (Mode de page rapide). Guère différent de la FPM traditionnelle qui tri-exprime la sortie de donnée pour commencer l'activité précharge, DRAM EDO tient la donnée de mémoire validée jusqu'à au prochain cycle de l'accès à la mémoire qui est semblable à l'effet de pipeline et réduit l'état d'une horloge.

EEPROM (ROM programmables/effaçable électriquement)

Nous l'avons vue comme E²PROM. Tous les deux EEPROM et Flash ROM peuvent être reprogrammées par un signal électrique, mais la technologie d'interface est différente. La taille de EEPROM est plus petite que celle de ROM flash, la carte mère d'AOpen est conçue une conception sans cavalier et sans pile pour EEPROM.

EPROM (ROM programmables/effaçable)

La carte mère traditionnelle sauvegarde le code BIOS dans la EPROM. Celle-ci peut être effacée par rayons ultraviolets (UV). Si le BIOS doit être mis à jour, vous devez supprimer EPROM de la carte mère, effacer à travers rayons ultraviolets, reprogrammer, et ensuite la reinsérer.

FCC doc (déclaration de conformité)

Le DoC est le standard de composant certificateur des règlements de la FCC EMI. Ce standard permet au composant DIY (tel que la carte mère) d'appliquer séparément une étiquette DoC sans protection par un boîtier.

ROM Flash peut être reprogrammée par le signal électrique. Pour BIOS, c'est plus facile de mettre à jour par l'utilitaire flash, mais c'est aussi plus facile d'être infecté par virus. À cause de l'augmentation des fonctions nouvelles, la taille de BIOS augmente de 64KB à 256KB (2M bit). AX5T d'AOpen est la première carte mère d'installer ROM Flash de 256KB (2Mbit). Maintenant la taille de ROM flash est augmentée à 4M bit sur la carte mère d'AX6C (Intel 820) et de MX3W (Intel 810).

Horloge FSB (bus de côté du front)

L'horloge FSB signifie l'horloge de bus externe de CPU.

Horloge interne de CPU = Horloge FSB de CPU × Rapport d'horloge de CPU

I2C bus

Voir SMBus.

P1394(IEEE 1394) est le standard pour le Bus série haute performance P1394. Guère différent de basse ou moyenne vitésst de USB, P1394 supporte de 50 à 1000Mbit/s et peut être utilisé pour l'appareil-video, disquette et LAN.

PBSRAM (pipelined burst SRAM)

Pour Socket 7 CPU, une lecture de donnée burst demande quatre QWord (Quad-word, 4 × 16 = 64 bits). PBSRAM a besoin du temps de coder une adresse et d'envoyer les QWords restants au CPU selon la série prédéfinie. Normalement, c'est 3-1-1-1, un total de 6 horloges, qui est plus rapide que la SRAM asynchrone. La PBSRAM est always usable sur la cache L2 (level 2) de Socket 7 CPU. Slot 1 et Socket 370 CPU n'ont pas besoin de PBSRAM.

PC100 DIMM

SDRAM DIMM supporte l'horloge de bus FSB de CPU de 100MHz.

PC133 DIMM

SDRAM DIMM supporte l'horloge de bus FSB de CPU de 133MHz.

Un format d'une filière pour un document électrique, le format PDF est indépendant de la plate-forme, vous pouvez ouvrir une filière PDF sous Windows, Unix, Linux, Mac... avec un lecteur PDF différent. Vous pouvez aussi ouvrir une filière PDF par web browser tel que IE and Netscape,. note que vous ayez besoin d'installer plug-in PDF d'abord (Inclu dans Acrobat Reader).

PnP (plug et play)

Le spécification PnP suggère l'interface de registre standard pour BIOS et le système d'exploitation (tel que Windows 95). Ces registres sont utilisés par BIOS et le système d'exploitation à configurer la ressource du système et à éviter aucun conflits. Le IRQ/DMA/Mémoire sera alloué automatiquement par PnP BIOS ou le système d'exploitation. Actuellement, presque tous les cartes de PCI et la plupart de cartes de ISA sont déjà en conformité de PnP.

POST (test automatique au démarrage)

La procédure du test automatique après le démarrage, parfois il est le premier ou deuxième écran. Le BIOS affiché sur votre écran au moment du démarrage du système.

RDRAM (DRAM rambus)

Rambus est une technologie de mémoire qui permet un mode grande burst de transmission du générateur. La transmission du données pourra être plus haute que SDRAM. RDRAM est tombé en cascade dans l'opération de canal. Pour Intel 820, il ne supporte qu'un canal RDRAM, le données de 16-bit per canal, et ce canal pourra à un maximum de 32 péripériques de RDRAM, n'importe combien de sockets RIMM.

La module de mémoire de 184 chevilles supporte la technologie de mémoire RDRAM. Une module de mémoire RIMM pourra contenter jusqu'à maximum de 16 périhériques de RDRAM.

La SDRAM est une des technologies DRAM qui permet au DRAM d'utiliser la même horloge comme le bus hôte du CPU (EDO et FPM sont asynchrones et n'ont pas le signal d'horloge). Elle est similaire à PBSRAM en utilisant la transmission en mode burst. SDRAM est un DIMM de 64-bit, 168 chevilles et s'opère à 3.3V. AOpen est la première compagnie à supporter dual-SDRAM DIMMs sur la carte (AP5V), de Q1 1996.

SIMM (module mémoire simple ligne d'entrée)

Le socket SIMM n'est que 72 chevilles, et un côté simple. Les signals de doigt d'or sur chaque côté de PCB sont identiques. C'est pourquoi il est appelé Simple ligne d'entrée. La SIMM est fabriquée par DRAM de FPM ou de EDO et supporte une catégorie de 32-bit. La SIMM a été retirée sur la conception de la carte mère actuelle.

Smbus (bus de gestion de système)

Le SMBus est aussi appelé le bus I2C. Il est un bus de deux-fil développé pour le composant de communication (particulièrement pour le semiconducteur IC). Par exemple, Réglez l'horloge de générateur d'horloge pour la carte mère sans cavalier. La vitesse de transmission du données de SMBus n'est que 100Kbit/s, laquelle permet un host à communiquer avec CPU et beaucoup de maîtres et esclaves pour envoyer/recevoir des messages.

SPD (détection de présence série)

Le SPD est une petite périphérique de ROM ou de EEPROM en résiduant sur la DIMM ou RIMM. SPD stocke les informations de configuration du module tel que l'horloge de DRAM et les paramètres de chip. Le SPD peut être utilisé par BIOS à decide la meilleur horloge pour cette DIMM ou RIMM.

Ultra DMA/33

Contrairement au mode PIO traditionnel qui n'utilise que le bout de montée du signal de commande IDE pour la transmission de données, le DMA/33 utilise le bout de montée et de chute. De là, la vitesse de transmission de données est le double du mode 4 de PIO ou du mode 2 de DMA.

16.6MB/s x 2 = 33MB/s

USB (bus universel de série)

Le USB est un bus de périphérique de série à 4 chevilles qui est en état de tomber en cascade les périphériques à vitesseasse BASSE/Moyenne (moins que 10Mbits/s) tels que le clavier, la souris, la manette pour jeu, scanner, imprimante et modem/ISDN. Grace au USB, les cables complexes sur le panneau arrière de votre PC peuvent être éliminés.

Fichier ZIP

Un format de fichier comprimé est de réduire la taille d'un fichier. Pour décomprimer un fichier, exécutez shareware PKUNZIP (http://www.pkware.com/) pour l'environnement DOS et l'autre système d'exploitation ou WINZIP (http://www.winzip.com/) pour l'environnement de windows.

Support technique

Cher Client,

Nos vous remercions d'avoir choisi les produits AOpen. Fournir le service le meilleur et le plus rapide à notre clientèle est notre première priorité. Cependant, nous recevons quotidiennement de nombreux emails et coups de téléphone du monde entier et il nous est très difficile de servir chacun à temps. Nous vous recommendons de suivre les procédures ci-dessous et de rechercher à vous faire aider avant de nous contacter. Avec votre aide, nous pourrons alors continuer à fournir le meilleur service de qualité à plus de clients.

Merci beaucoup pour votre compréhension!

L'équipe de Support Technique AOpen.

Online Manuel: Vérifiez le manuel attentivement et assurez-vous que le réglage des cavaliers et la procédure d'installation soient corrects. http://www.aopen.com.tw/tech/download/manual/default.htm

Rapport du test: Avant d'assembler votre ordinateur, nous vous recommandons de désirer votre carte mère/ carte/ périphérique en faisant référence des rapports du test compatible. http://www.aopen.com.tw/tech/report/default.htm

FAQ: les dernières questions souvent demandées peuvent contenir une solution pour votre problème http://www.aopen.com.tw/tech/faq/default.htm

Téléchargement: vérifie ce tableau pour obtenir la première mise à jour de BIOS/utilitaires et des pilotes. http://www.aopen.com.tw/tech/download/default.htm

NewsGroup: Dans lequel notre ingénieur technique ou des utilisateurs professionnels peuvent répondre à votre problème. http://www.aopen.com.tw/tech/newsgrp/default.htm

Contactez le Distributeurs/Reveneurs: Notre produits sont vendus par les revendeurs et les intégrateurs. Ils doivent connaître bien la configuration de votre système et vous aider à résoudre votre problème la plus efficacement que nous. Enfin, si vous pouze acheter l'autre chose dans leur boutique la prochaine fois, leur attitude de service est une référence très importante pour vous.

Contactez-nous : Préparez la configuration détaillée du système et le symptôme d'erreur avant de nous contacter. Le numéro de partie, le numéro de série et la version BIOS sont également utiles.

Numéro de partie et de série

Les numéros de partie et de série sont imprimés sur l'étiquette de code à barres. Vous pouvez les trouver sur l'emballage, sur le slot ISA/PCU ou sur le coin de PCB. Par exemple :

P/N: 91.88110.201 est le numéro de partie, S/N: 91949378KN73 est le numéro de série.

Nom du modèle et la version de BIOS

Le nom du modèle et la version de BIOS apparait dans le coin en haut à gauche de l'écran au premier démarrage POST (l'écran POST). Par exemple :

AX3SR1.00 May.1.20/0 AOpen Inc.

AX3S est le nom du modèle de la carte mère, R1.00 est la version de BIOS.

Web: http://www.aopen.com

Email : Envoyez-nous un email en remplissant le formulaire de contact ci-dessous

anglais http://www.aopen.com.tw/tech/contact/techusa.htm

japonais http://aojo.aopen.com.tw/tech/contact/techjo.htm

chinois traditionnel http://w3.aopen.com.tw/tech/contact/techtw.htm

allemand http://www.aopen.com.de/tech/contact/techde.htm

chinois simplifié http://www.aopen.com.cn/tech/contact/techcn.htm

États-Unis 650-827-9688

Pays-Bas [phone]

Chine (86) 755-375-3013

Taiwan (886) 2-2696-1333

Allemagne [phone]
