MODE D'EMPLOI MX36L AOPEN

Qu'est ce qu'il y a dans ce manuel MX36/MX36L . Qu'est ce qu'il y a dans ce manuel … Remarquez Avant de Débuter Vue d'ensemble Caractéristique La Procédure de l'installation rapide . Le Plan de la Carte Mère Bloc. Diagramme . Installation du Matériel Effacez les Données CMOS L'installation du CPU Ajustez l'Horloge FSB/P CI... Conception du CPU Sans Cavalier Réglez le core voltage du CPU

Connecteur CPU et Ventilateur de Boîtier (Avec H/W Monitoring) Socket DIMM Connecteur du Panneau avant... Connecteur de l'alimentation ATX . AC Power Auto Recovery. Connecteur de IDE et de Floppy Connecteur IrDA … WOL (Réveil LAN) AGP (port graphique accéléré) Slot Expansion (MX36 toute seule) . AMR (Audio/Modem Riser) … Le Panneau arrière PC99 marqué en couleur Connecteur COM2 Supporter 2*"* Ports USB Connecteur CD Audio . Connecteur Modem Audio. Connecteur Video-Audio-IN

Audio au Panneau avant (Upgrade En Option) Conception sans pile et de Longue Duration Protection contre surtension Monitoring du Matériel Fusible Réinitialisable An 2000 (Y2K). Basse capacité ESR Disposition (mur d'isoler une Fréquence)... Pilote et Utilitaire Autorun Menu du disque Bonus CD... Installez Windows 95 Installez Windows 98 Installez Windows 98 SE, Windows ME & Windows2000.. Installez le Pilote VIA 4 in 1 Installez le Pilote de Son Onboard Installez Hardware Monitoring Utility.

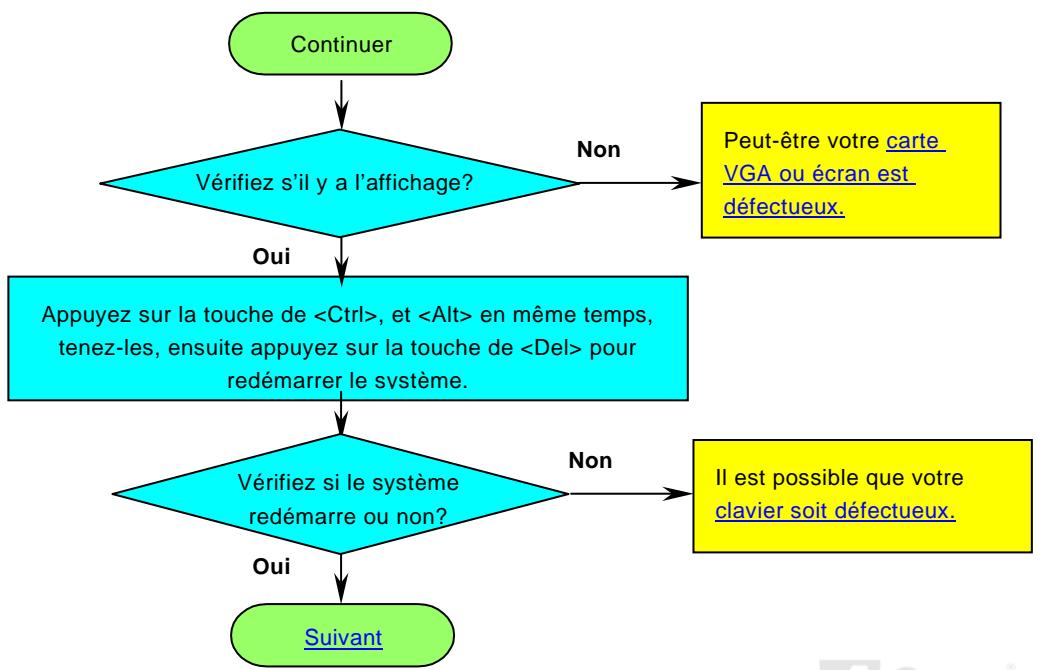

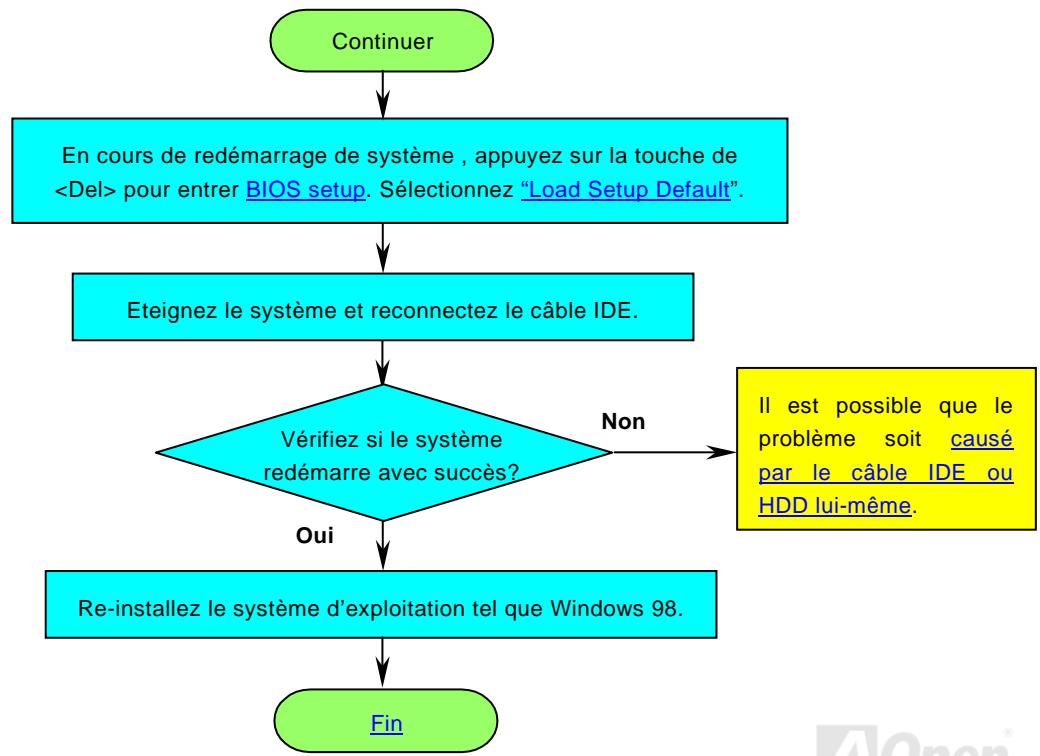

Localisation des pannes... 179 Support Technique Enregistrement du Produit... 187

Remarquez Adobe, le logo Adobe, Acrobat sont marques de Adobe Systems Incorporated. AMD, le logo AMD, Athlon et Duron sont marques de Advanced Micro Devices, Inc. Intel, le logo Intel, Intel Celeron, Pentiumil, Pentiumlil sont marques de Intel Corporation. Microsoft, Windows, et le logo Windows sont marques déposées ou marques de Microsoft Corporation aux État-Unis et/ou dans autres pays. Tous les noms de marque et de produit mentionnés dans ce manuel sont utilisés dans le but d'identification seulement et peuvent être les marques déposées de leurs titulaires respectifs. Toutes spécifications et information contenues dans ce manuel peuvent être changées sans obligation d'en notifier des personnes. AOpen se réserve tout droit de révision de cette publication ainsi que toute modification raisonnable. AOpen n'assume aucune resposabilité des erreurs ou des inexactitudes qui apparaissent dans ce manuel, y compris aux produits et logiciels décrits. Cette documentation est protégée par la loi sur le droit d'auteur. Tous droits sont réservés. Aucune partie de ce document ne peut être utilisée ou reproduite sous quelque forme que ce soit et par quelque moyen que ce soit, ou sauvegardée dans un système de recherche documentaire sans autorisation préalable par écrit de AOpen Corporation. Copyright(c) 1996-2000, AOpen Inc. Tous droits réservés.

Avant de Débuter Ce Online Manuel présentera aux utilisateurs comment installer ce produit. Toute information utile sera décrite dans les chapitres suivants. Conservez ce manuel avec soin pour les mises à jour ou les modifications de configuration du système à l'avenir. Ce Online Manuel est sauvegardé au format PDF, nous vous recommandons d'utiliser Adobe Acrobat Reader 4.0 pour la visualisation en ligne, celui est inclu sur le disque Bonus CD ou vous pouvez obtenir le téléchargement gratuit du site web d'Adobe Bien que ce Online Manuel soit optimisé pour le visualiser à l'écran, il est encore capable de faire l'imprimerie, vous pouvez l'imprimer sur la papier de A4 et mettez 2 pages en une feuille de A4 sur votre imprimante. Pour ceci, sélectionnez File > Page Setup et suivez l'instruction de votre pilote d'imprimante Merci de votre aide au sauvetage de La Terre.

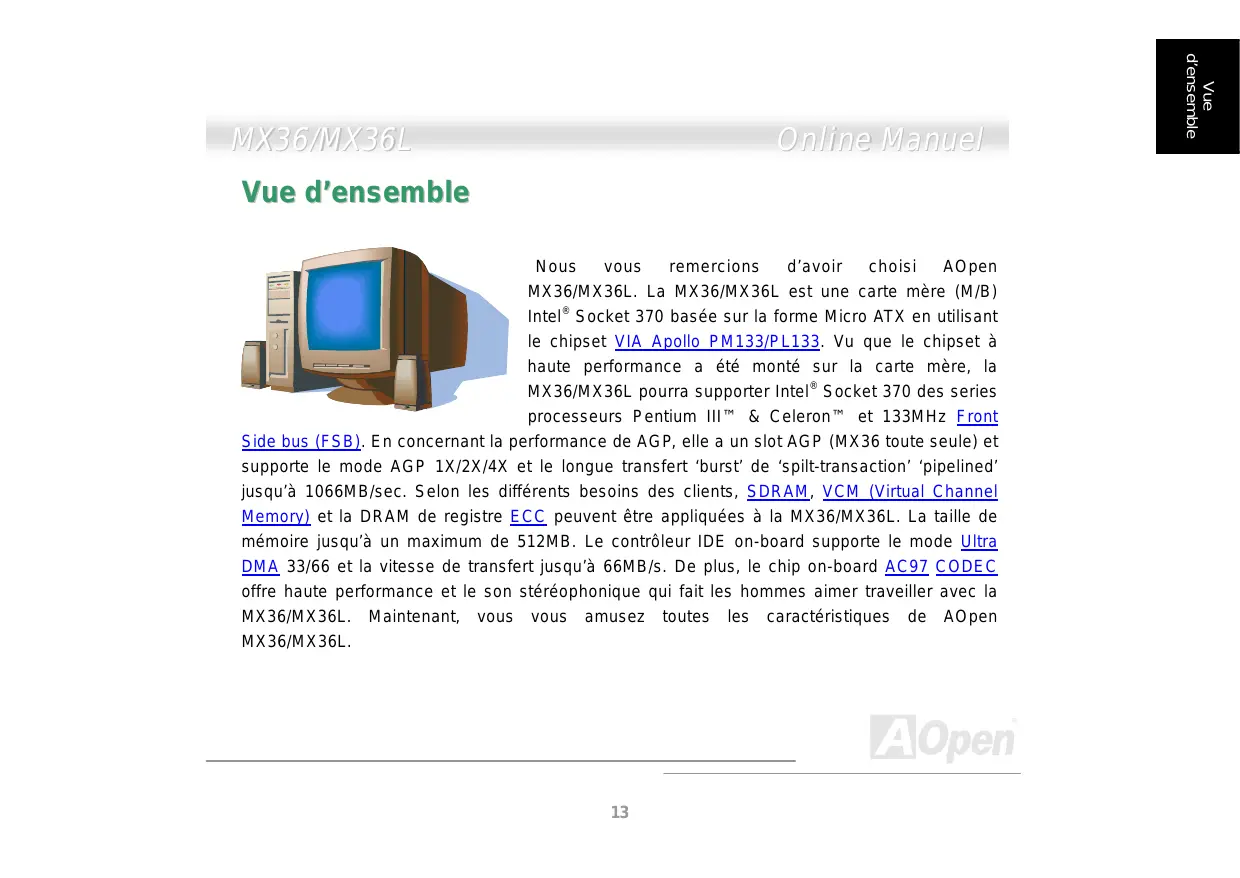

Vue d'ensemble Nous vous remercions d'avoir choisi AOpen MX36/MX36L. La MX36/MX36L est une carte mère (M/B) Intel® Socket 370 basée sur la forme Micro ATX en utilisant le chipset VIA Apollo PM133/PL133. Vu que le chipset à haute performance à été monté sur la carte mère, la MX36/MX36L pourra supporter Intel” Socket 370 des series processeurs Pentium Ill” & Celeron” et 133MHz Front Side bus (FSB). En concernant la performance de AGP, elle a un slot AGP (MX36 toute seule) et supporte le mode AGP 1X/2X/4X et le longue transfert ‘burst de ‘spilt-transaction' ‘pipelined' jusqu'à 1066MB/sec. Selon les différents besoins des clients, SDRAM, VCM (Virtual Channel Memory) et la DRAM de registre ECC peuvent être appliquées à la MX36/MX36L. La taille de mémoire jusqu'à un maximum de 512MB. Le contrôleur IDE on-board supporte le mode Ultra DMA 33/66 et la vitesse de transfert jusqu'à 66MB/s. De plus, le chip on-board AC97 CODEC offre haute performance et le son stéréophonique qui fait les hommes aimer traveiller avec la MX36/MX36L. Maintenant, vous vous amusez toutes les caractéristiques de AOpen MX36/MX36L.

Overview Caractéristique CPU Supporter Intel” Socket 370 Pentium III° & Celeron° 300MHz-1GHz+ avec 66/100/133MHz Front Side Bus conçu pour la technologie de Socket 370 Chipset Le VIA Apollo PM133/PL133 est un chipset haute performance, coût-efficace et énergie économique pour l'implémentation du système d'ordinateur avec les 66/100/133MHz des fréquences CPU FSB et en base de CPU Socket 370 de 64-bit. Le VIA Apollo PM133/PL133 intègre le contrôleur de système VT82C694X de VIA et l'accélérateur graphique Savage4 2D/3D de S3 dans un paquet 552 BGA simple. Le VIA Apollo PM133/PL133 fournit la performance supérieure entre le CPU, la DRAM, le bus AGP et celui PCI. Expansion Slots Inclure deux slots de 32-bit/33MHz, l'un est AMR et l'autre AGP 4X (MX36 toute seule). La capacité de traitement du local bus PCI peut être élevée jusqu'à 132MB/s. Le slot AMR {Audio/Modem Riser) offert de la MX36/MX36L peut supporter l'interface AMR pour la carte Modem.

Memory La MX36/MX36L supporte le standard SDRAM et VCM, en manière mélangeur/ match flexible. L'interface SDRAM permet l'état bursting de zéro attente entre la DRAM et les tampons des données à 66/100/133MHz. Les quatre barrettes peuvent être comprises d'une mixture arbitaire de 1M/2M/4M/8M/16MxN DRAMSs. Le contrôleur DRAM peut exécuter à la fréquence de host CPU bus (66/100/133MHz) ou pseudo-synchrone à la fréquence de bus CPU avec un contrôle minutage PLL built-in. Onboard S3 Savage4 Graphic Accelerator La MX36/MX36L a une fonction VGA onboard, qui fournit une capabilité AGP 2.0 complète pour une utilisation maximum de bus, incluant le mode de transfert 1X2X/4X, SBA (Side Band Addressing), les commandes Flush/Fence, les subventions pipelined. La spécification AGP 4X offre un nouveau niveau de sophistication et de vitesse d'affichage vidéo. Les cartes AGP 4X vidéo supportent la vitesse de transfert de donnée jusqu'à 1066MB/s

Overview Ultra DMA 33/66 Bus Mater IDE Venir avec le contrôleur de IDE Bus Maître de PCI sur la carte avec deux connecteurs qui supportent quatre périphériques dans les deux canaux, Ultra DMA 33/66 (avec VIA VT82C686A) ou 100 (avec VIA® VT82C686B), PIO Modes 3 et 4, Bus Maître IDE DMA Mode 4, et des périphériques Enhanced IDE On-board AC97 Sound La MX36/MX36L utilise le chip son AD1885 AC97. Cet audio sur la carte inclut un système complet d'enregistrement sonore et de playback. Power Management/Plug and Play La MX36/MX36L supporte la fonction de gestion d'énergie qui confirme à les normes de l'économiseur d'énergie de U.S. Environmental Protection Agency (EPA) Energy Star program. Cela offre aussi Plug-and-Play qui aide les utilisateurs contre les problème de configuration, donc faisez le système plus convivial.

Hardware Monitoring Management Supporter CPU ou l'état des ventilateurs de système, le monitoring de température et de voltage et l'alerte, par le module sur la carte de monitoring du matériel Aopen Hardware Monitoring Utility Enhanced ACPI Employer complètement le standard ACPI pour les compatibilités des séries Windows 95/98/ME/NT/2000, et supporter Soft-Off, STR (Suspension à RAM, S3), STD (Suspension au Disque, S4), WOM (Réveil modem), WOL (Réveil LAN).

Super Multi-1/0 La MX36/MX36L offre deux ports série à haute vitesse UART compatible avec les capabilités EPP et ECP. UART2 peut aussi être dirigé de COM2 au Module infrarouge pour les connections sans fils.

Overview La Procédure de l'installation rapide Cette page vous montre une procédure rapide pour l'installation de votre système. Suivez chaque étape en conséquence. L'installez le CPU et le Ventilateur 2 Installez la mémoire du Système (DIMM) 3 Connectez le Câble du Panneau Avant 4 Connectez le Câble de IDE et de Floppy 5 Connectez le Câble d'alimentation ATX 6 Connectez le Câble du Panneau Arrière 7 Démarrage et Load BIOS Setup Default 8 Réglez la Fréquence du CPU 9 Rédemarrer 10 Installez le Système d'exploitation (tel que Windows 98) 11 Installez le Pilote et l'Utilitaire

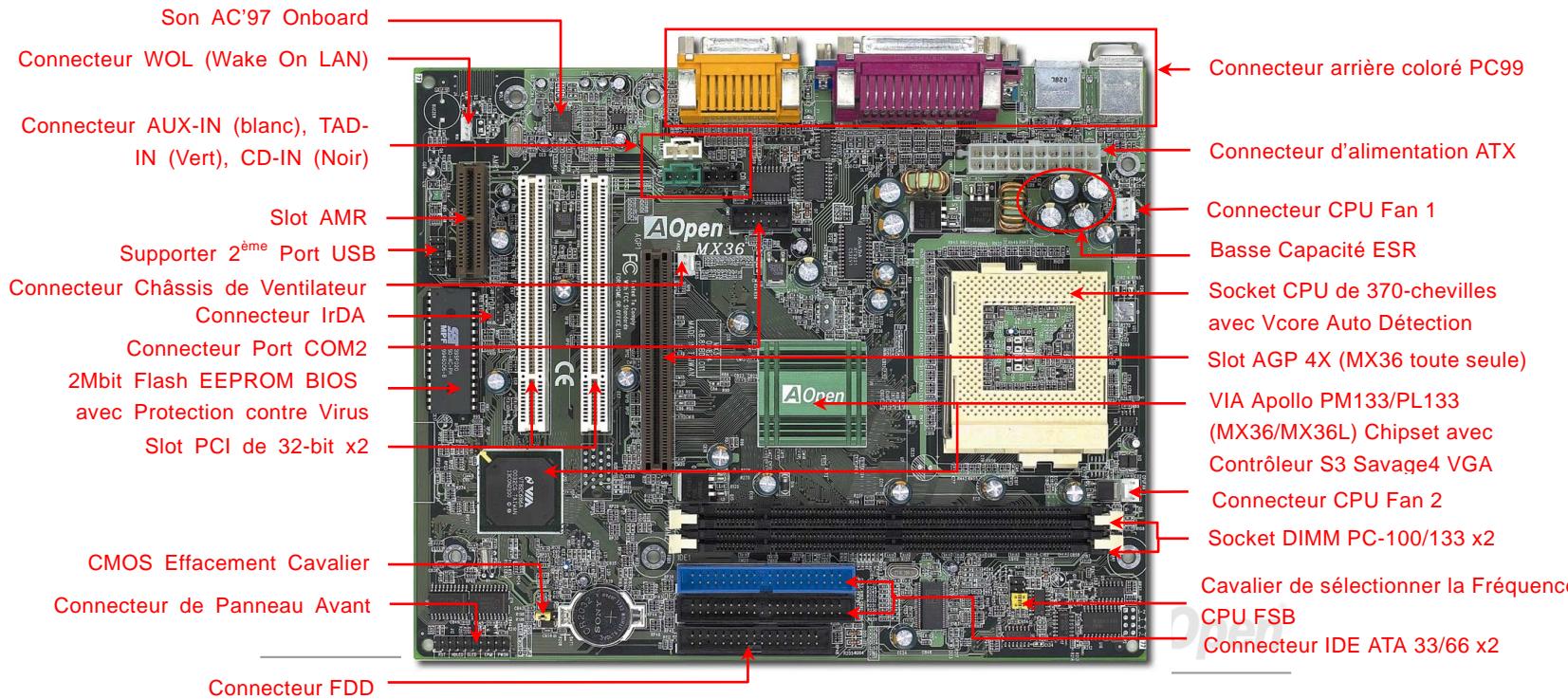

Le Plan de la Carte Mère Son AC'97 Onboard Connecteur WOL (Wake On LAN) Connecteur AUX-IN (blanc), TAD- IN (Vert), CD-IN (Noir) Slot AMR Supporter 2°" Port USB Connecteur Châssis de Ventilateur Connecteur IrDA Connecteur Port COM2 2Mbit Flash EEPROM BIOS avec Protection contre Virus Slot PCI de 32-bit x2 CMOS Effacement Cavalier Connecteur de Panneau Avant Connecteur FDD

Connecteur arrière coloré PC99 Connecteur d'alimentation ATX Connecteur CPU Fan1 Basse Capacité ESR Socket CPU de 370-chevilles avec Vcore Auto Détection Slot AGP 4X (MX36 toute seule) VIA Apollo PM133/PL133 (MX36/MX36L) Chipset avec Contrôleur 53 Savage4 VGA Connecteur CPU Fan 2 Socket DIMM PC-100/133 x2 Cavalier de sélectionner la Fréquenc CPU FSB Connecteur IDE ATA 33/66 x2

Installation du Matériel Ce chapitre décrit des cavaliers, des connecteurs et des périphérique de la carte mère.

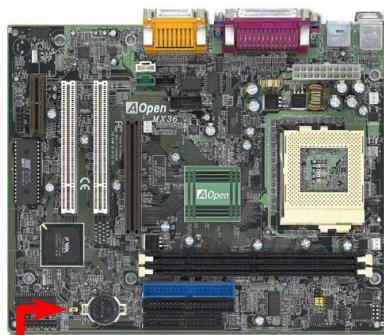

Effacez les Données CMOS Vous pouvez effacer CMOS pour retourner le système au paramètre par défaut. P our effacer le CMOS, suivez la procédure suivante.

1. Éteingnez le système et débranchez l'alimentation en courant

2. Débranchez le câble électrique ATX du connecteur PWR2.

3. Localisez le J P14 aux chevilles 2-3 pour quelque secondes.

4. Re-réglez le J P 14 à son réglage normal en court-circuitant les

chevilles pins 1 & pin2

5. Connectez de nouveau le câble électrique ATX au connecteur

Opération normale Effacement {par défaut) cMos

L'installation du CPU Cette carte mère supporte AMD Athlon & Duron Socket 462 CPU. Soyez prudent dans l'orientation du CPU au moment de le brancher dans le socket CPU. Hardware

1. Remontez le levier du socket CPU à l'angle de

2. Localisez Pin 1 dans le socket et cherchez une

encoche (d'or) sur l'interface supérieur du CPU. Correspondez Pin 1 à l'encoche. Ensuite insérez le CPU dans le socket.

3. Appuyez sur le levier du socket CPU et finissez

l'installation du CPU. es CPU Pinlet une encoche Levier du socket CPU

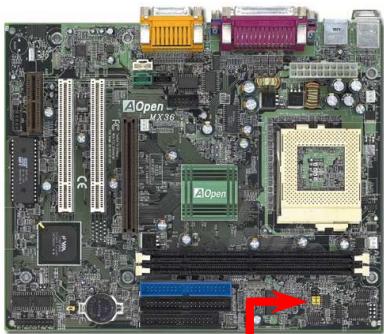

Ajustez l'Horloge FSB/PCI Ce cavalier est pour spécifier la relation entre PCI et l'horloge FSB, En général, nous vous recommandons de ne pas changer le paramètre par défaut si vous n'êtes pas de overclockeurs. BG bo o[o oo) jojo) (ojo 00 ofo] lolo o|o oo] (ojo FSB=66MHz FSB=100MHz FSB=133MHz Auto Détection {Par Defaut) JP1 Cavalier de sélectionner FSB

Conception du CPU Sans Cavalier Le signal VID et le générateur bloque de SMbus offrent une détection automatique de la tension du CPU et permettent à l'utilisateur de régler la fréquence par BIOS setup, aucun cavalier ou interrupteur ne sera nécessaire. Les désavantages de la conception sans cavalier basés sur le Pentium seront éliminés. Il n'y aura aucun risque d'une détection d'une mauvaise tension du CPU. Rapport de CPU Freq Signal VID du CPU Voltage du CPU (générater automatiquement la tension du CPU)

Hardware Installation Réglez le core voltage du CPU Cette carte mère supporte la fonction VID de CPU. Le core voltage du CPU sera détecté automatiquement et la gamme est de 1.3V à 3.5. Il n'est pas nécessaire de régler le core voltage du CPU.

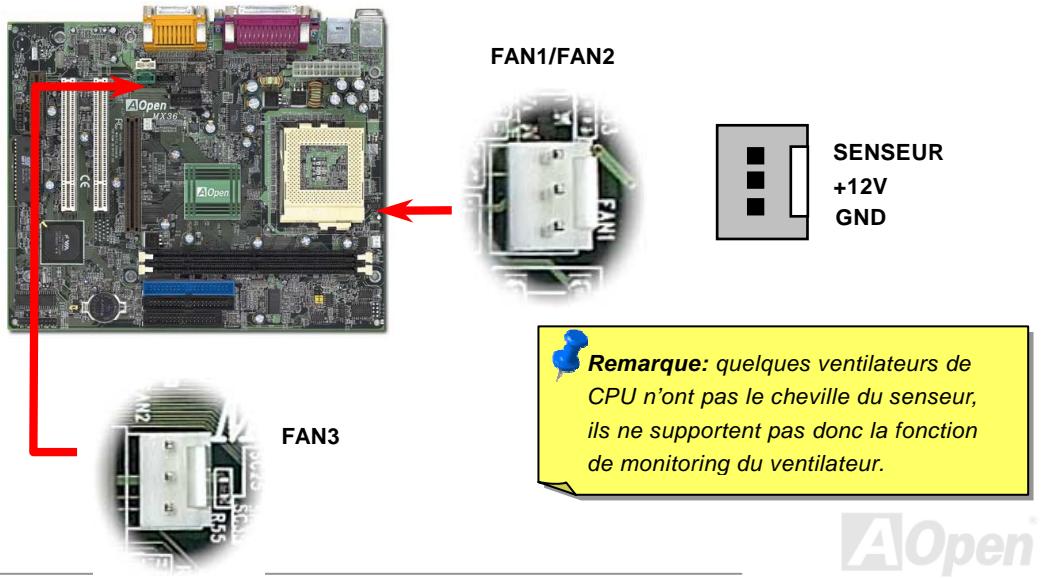

Connecteur CPU et Ventilateur de Boîtier (Avec H/W Monitoring) Branchez le câble du ventilateur au connecteur du ventilateur de 3 chevilles portant l'inscription FAN1 or FAN2. Si vous avez un ventilateur de boîtier, vous pouvez aussi le brancher au connecteur portant l'inscription FAN3. 4 = FAN1/FAN2 SENSEUR +12V GND

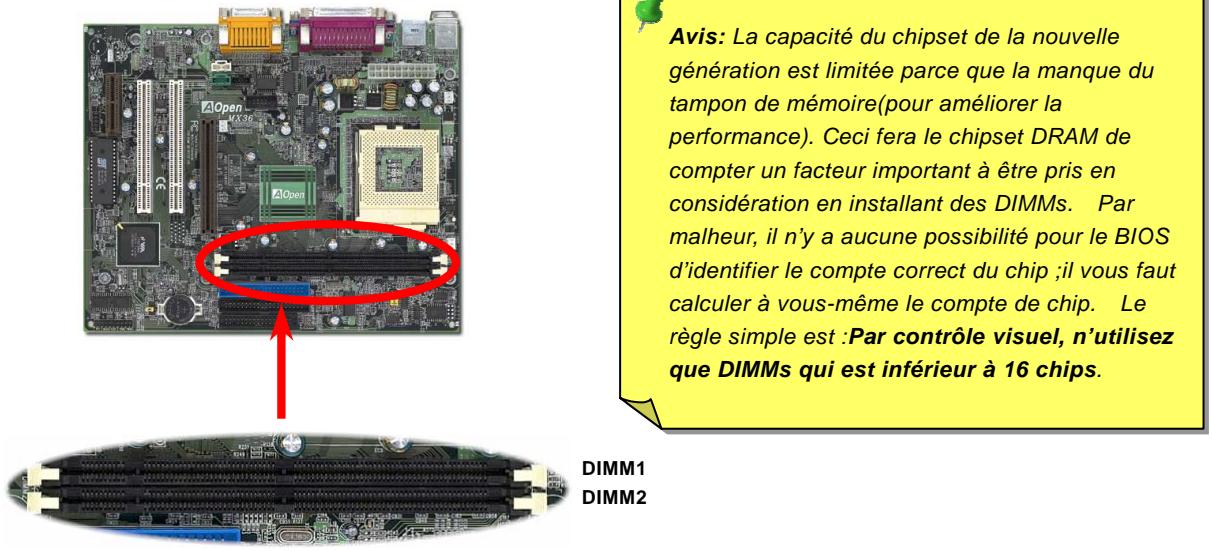

Socket DIMM Cette carte mère est pourvue de trois DIMM de 168 chevilles qui vous permettent d'installer une mémoire PC100 ou PC133 jusqu'à 1.5GB. La MX36/MX36L supporte la SDRAM, la VCM et Hardware

La DIMM peut être une face simple ou double, elle possède des données de 64 bit et les deux signaux d'horloge 2 et d'horloge 4. Nous vous recommandons vivement de choisir la SDRAM d'horloge 4 tenant compte de la fiabilité.

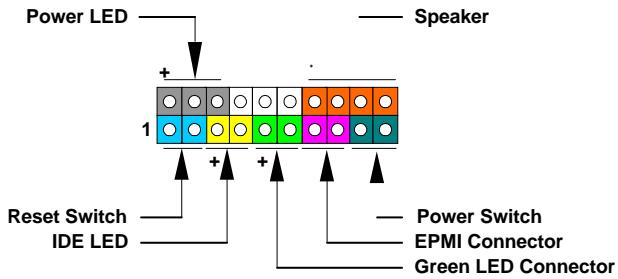

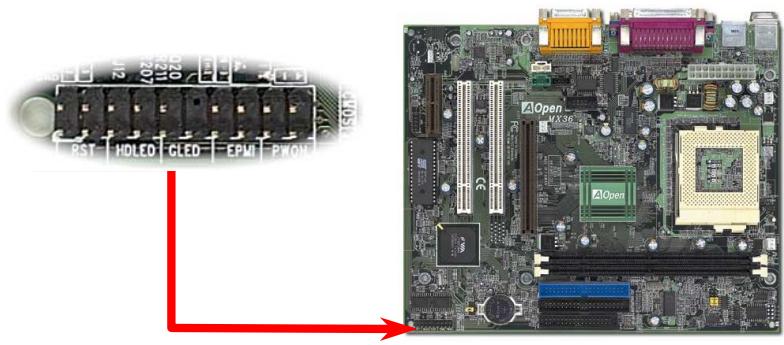

Connecteur du Panneau avant Power LED 73 — Speaker

+ ‘ 1 Reset Switch — Power Switch IDE LED EPMI Connector Green LED Connector Attachez le power LED, keylock, haut-parleur et l'interrupteur de remise à zéro à la cheville correspondante. Si vous avtivez “Suspend Mode” sur le BIOS Setup, le ACPI & Power LED se mettra en surbrillance pendant que le système sera en mode suspendu. Localisez le câble de l'interrupteur de mise en marche de votre boîtier ATX. Ce connecteur est une broche femelle de 2 chevilles sur le panneau avant du boîtier. Connectez ce connecteur au connecteur interrupteur logiciel de mise en marche portant l'inscription SPWR.

Attachez le power LED, keylock, haut-parleur et l'interrupteur de remise à zéro à la cheville correspondante. Si vous avtivez Power Management Setup > ACPI Suspend Type sur BIOS Setup, le ACPI & Power LED se mettra en surbrillance pendant que le système sera en mode suspendu. Démarrage Suspendu (S1) Flashing pour chaque seconde Suspension à RAM (53 ) ou Suspension au| Le LED sera éteint Disque (54) Localisez le câble de l'interrupteur de mise en marche de votre boîtier ATX. Ce connecteur est une broche femelle de 2 chevilles sur le panneau avant du boîtier. Connectez ce connecteur au connecteur interrupteur logiciel de mise en marche portant l'inscription SPWR.

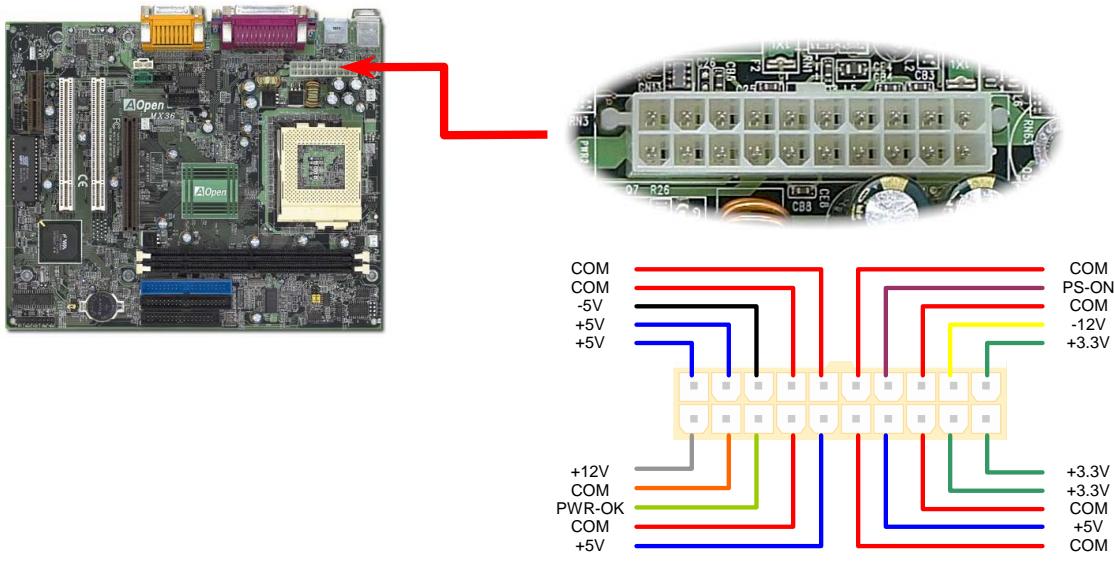

Connecteur de l'alimentation ATX L'alimentation électrique ATX emploie un connecteur de 20 chevilles illustré ci-dessous. Assurez-vous ce que vous branchiez dans la bonne direction.

AC Power Auto Recovery Un système ATX traditionel doit rester à l'étape éteinte quand l'alimentation AC reprend une panne d'alimentaion éléctrique. Cette conception est incommode pour le serveur réseau ou workstation, sans UPS, ce qui a besoin de rester mis sous tension. Cette carte mère emploie une fonction de AC Power Auto Recovery à résoudre ce problème.

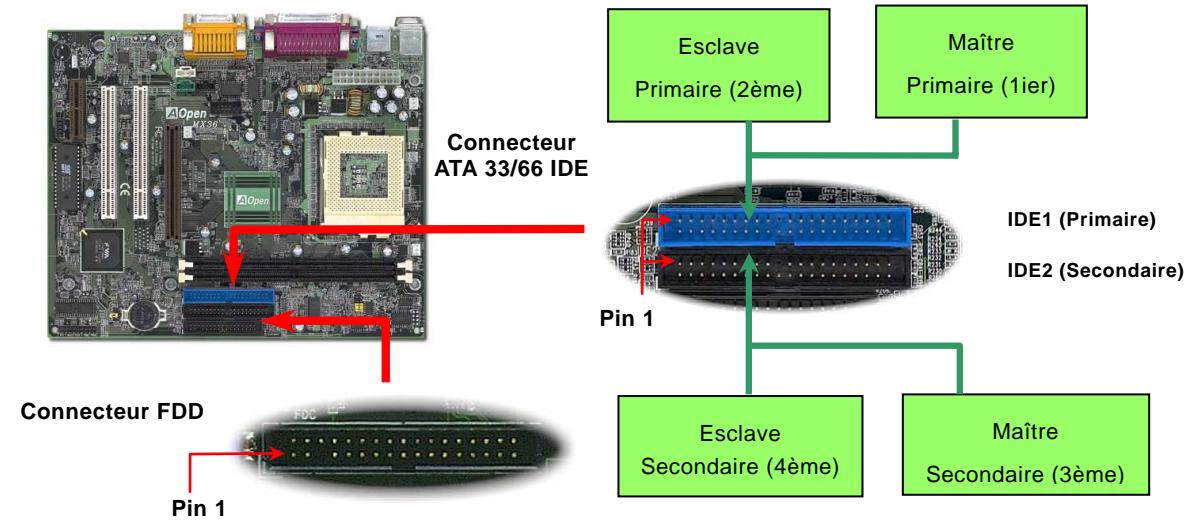

Connecteur de IDE et de Floppy Connectez respectivement le câble du lecteur floppy de 34 chevilles et le câble IDE de 40 chevilles au connecteur du lecteur floppy FDC et au connecteur IDE. Le connector bleu est IDE1 pour une identification claire. Soyez prudent dans l'orientation de pinl. Une mauvaise orientation risque d'endommager le système. Connecteur ATA 33/66 IDE IDE 1 (Primaire) IDE2 (Secondaire) Connecteur FDD Pin 1

IDE1 est également connu comme le canal primaire et IDE2 comme le canal secondaire. Chacun de ce canal supporte deux périphériques IDE qui font un total de quatre périphériques Pour fonctionner ensemble, les deux périphériques sur chaque canal devront être réglés différement au mode maître et esclave; un des deux périphériques peut être le disque dur ou le lecteur CDROM. Le réglage comme le mode maître ou esclave dépend du cavalier sur votre périphérique IDE. Consultez respectivement le manuel de votre disque dur ou du lecteur CDROM.

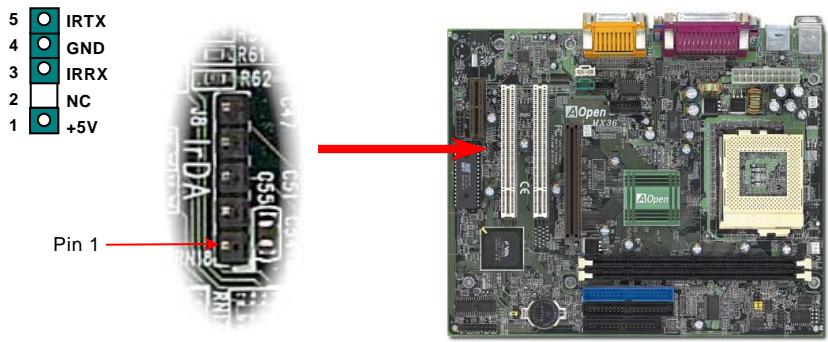

Connecteur IrDA Le connecteur IrDA peut être configuré pour supporter un module infrarouge sans fil. Avec ce module et le logiciel d'application tel que Laplink ou Windows 95 Direct Cable Connection, il est possible de transmettre les fichiers aux ou à partir des laptops, notebooks, PDA et imprimantes. Ce connecteur supporte le HPSIR (115.2Kbps, 2 métres) et ASK-IR (56Kbps). Installez le module infrarouge sur le connecteur IrDA et activez la fonction infrarouge de BIOS Setup, UART2 Mode, en s'assurant que vous tenez compte de l'orientation correcte en le connectant au connecteur IA.

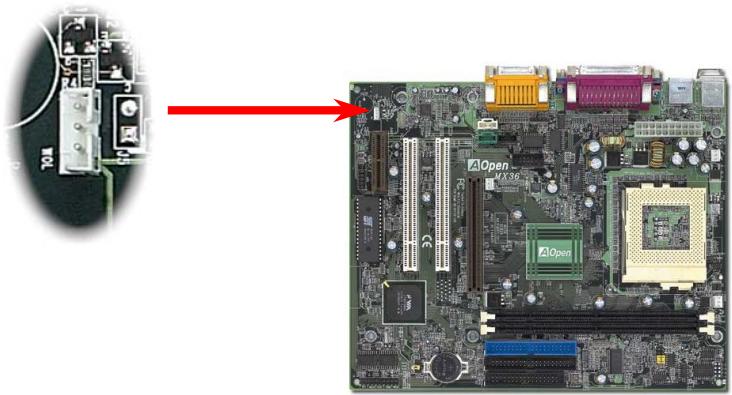

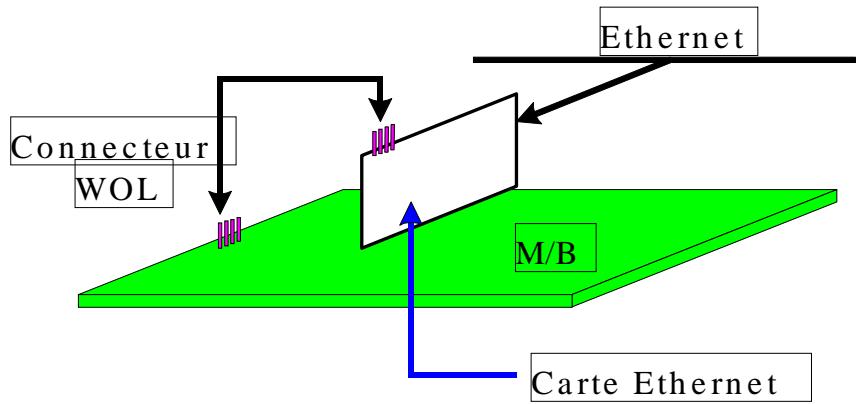

WOL (Réveil LAN) Cette caractéristique est très similaire à celle du Wake On Modem, mais elle fonctionne par le réseau local. Pour utiliser la fonction de Réveil LAN, vous devez avoir une carte de réseau avec Hardware

le chipset qui supporte cette caractéristique, ensuite branchez le câble de la carte de réseau au connecteur WOL. L'information d'identifier le système (probable IP adresse) est sauvegardé dans la carte de réseau, De plus, à cause de beaucoup de trafic sur le Ethernet il sera également nécessaire d'installer un logiciel de gestion de réseau, tel que ADM pour vérifier comment réveiller le système. Notez que au moins le courant de 600mA ATX en attente est exigé de supporter la carte de réseau pour cette fonction.

Ethernet necteur WOL]| Y Carte Ethernet

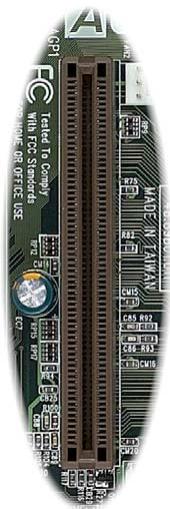

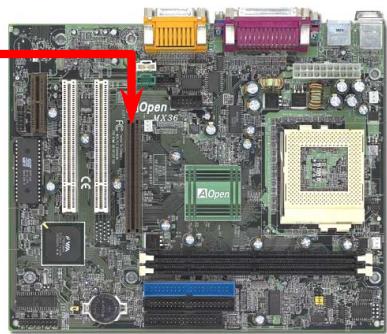

AGP (port graphique accéléré) Slot Expansion (MX36 toute seule) La MX36 est prévue d'un slot AGP 4x. AGP 4x est une interface bus prévue pour le graphique 3D à haute performance. AGP ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. AGP utilise le bout de levée et de chute de l'horloge de 66MHz, pour 2X AGP, la vitesse de transmission de données est 66MHz x 4bytes x 2 =528MB/S. AGP accède maintenant au mode AGP 4x, 66MHz x 4bytes x 4 =1056MB/s.

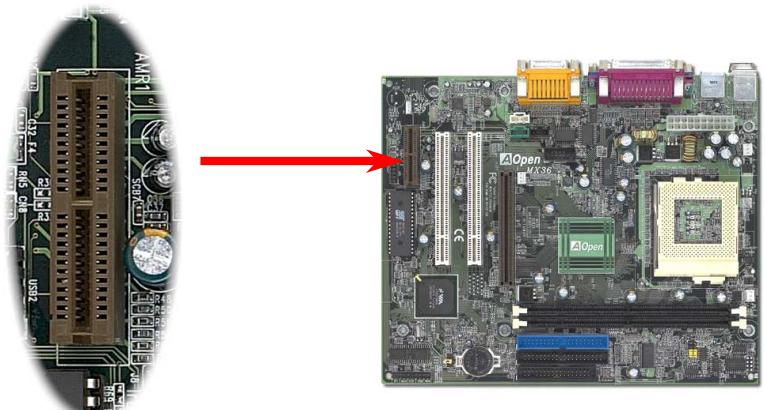

AMR (Audio/Modem Riser) AMR est une carte riser qui supporte la fonction de son ou modem. Le traveil de procéder des numériques peut être fini dans le chipset principal et partage l'alimentation de CPU, car la puissance d'informatiser se met plus fortement. Le circuit de la conversion analogique (CODEC) demande une conception de circuit differente et separée, qui est mis sur la carte AMR. Cette carte mère employe le chip sonore CODEC sur la carte (peut être désavtivé par J P12), mais réserve le slot AMR pour l'option de la fonction de modem. Notez que vous pouvez encore utiliser la carte PCI de modem

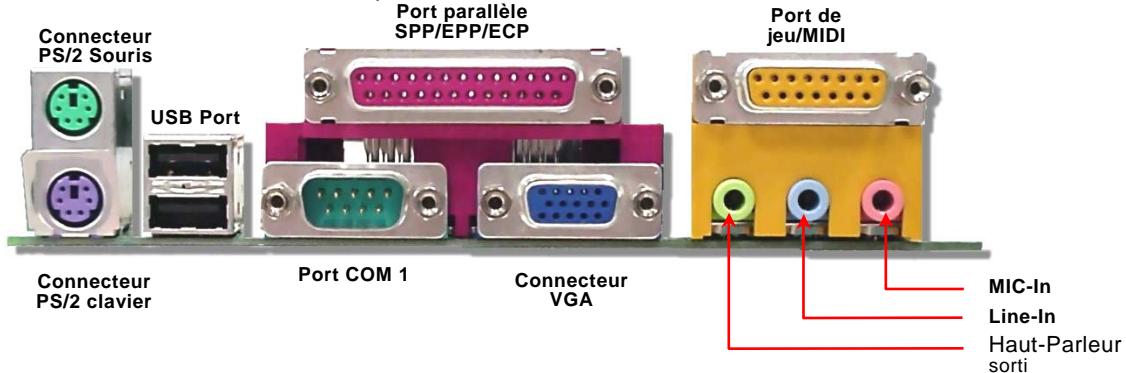

Le Panneau arrière PC99 marqué en couleur Les périphériques 1/0 sur la carte sont le clavier PS/2, la souris PS/2, les ports de série COM1 et VGA, l'imprimante, quatre USB, le port sonore AC97 et celui de jeu. L'angle de vue sur le dessin décrite ici est de l'arrière du panneau du boîtier. Port parallèle Port de Connecteur SPP/ÉPP/ECP jeu/MIDI PS/2 Souris a MIC-In Line-In Haut-Parleur sorti Connecteur Port COM 1 Connecteur PS/2 clavier VGA Haut-Parleur sorti : au haut-parleur externe, l'écouteur ou amplificateur. Line-li De la source de signal tel que player CD/Cassette. MIC-In: Du microphone Game Port: au manette de jeu de 15 chevilles ou gamepad ou périphériques MIDI.

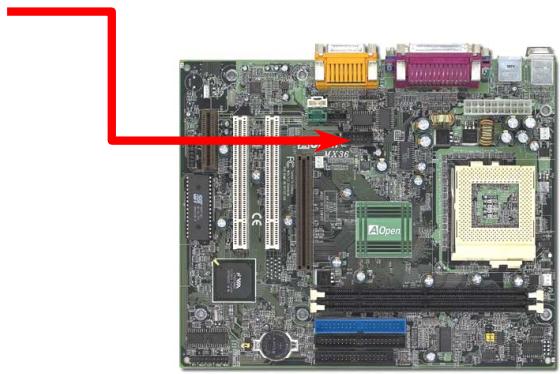

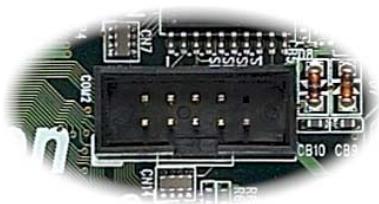

Connecteur COM2 Cette carte mère fournit deux ports de série. L'un est sur le connecteur P anneau Arrière, l'autre est au milieu en haut de la zone de cette carte mère. Avec le câble correct, vous pouvez le

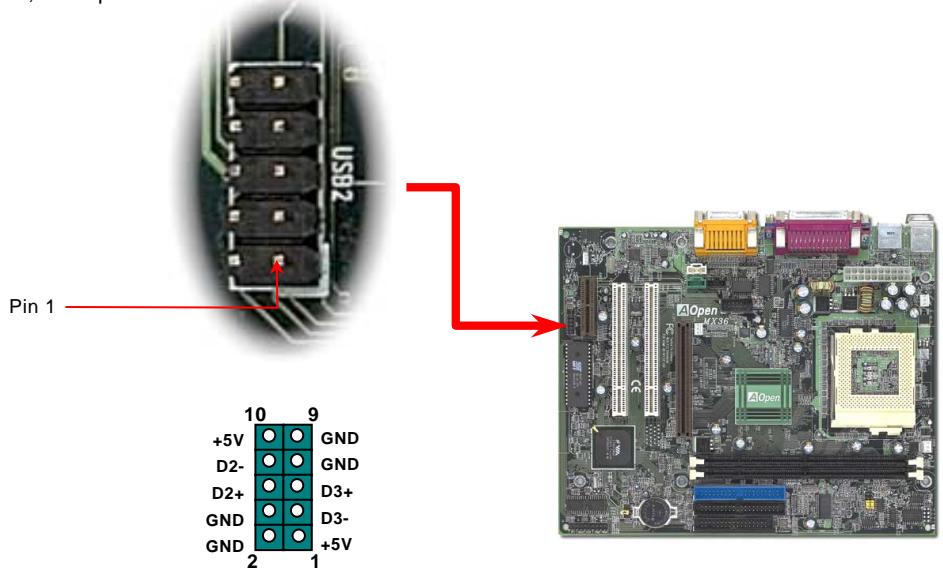

Supporter 2*"° Ports USB Cette carte mère supporte quatre ports USB. Les deux sont sur le connecteur du panneau arrière, les autres deux sont sur la region gauche en bas de cette carte mère. À l'aide du câble

Installation correct, vous pouvez lee rnnnarter air nanneau avant. Pin

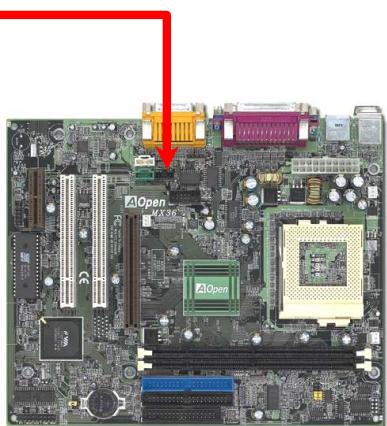

Connecteur CD Audio Ce connecteur noir est utilisé à connecter le câble CD Audio du lecteur CDROM ou DVD CDROM ou DVD au contrôleur sonore onboard

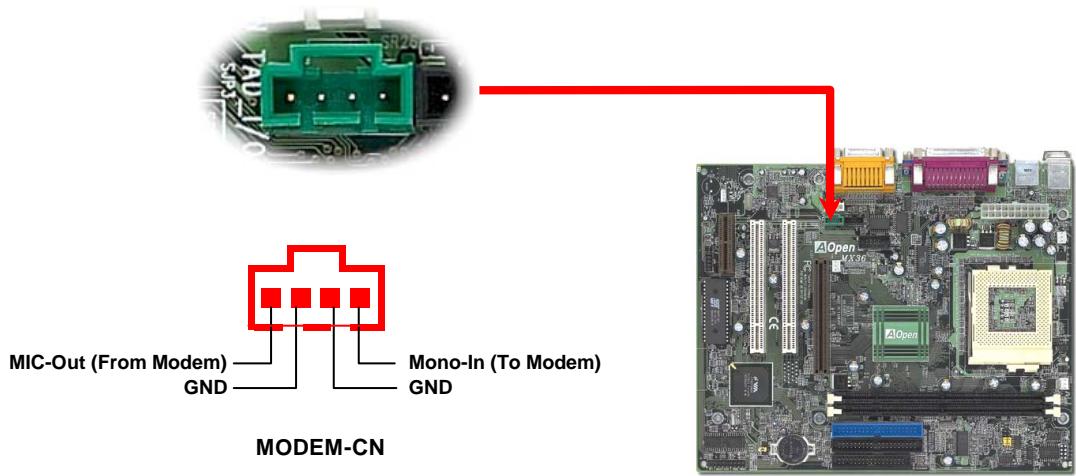

Connecteur Modem Audio Ce connecteur est utilisé à connecter le câble Mono In/Mic Out de la carte de modem interne au circuit sonore onboard. Le cheville 1-2 est Mono In, et le cheville 3-4 est Mic Out. Remarquez qu'il n'y a pas de standard pour ce genre de connecteur, quelleques cartes de modem internes n'emploient que ce connecteur. Hardware

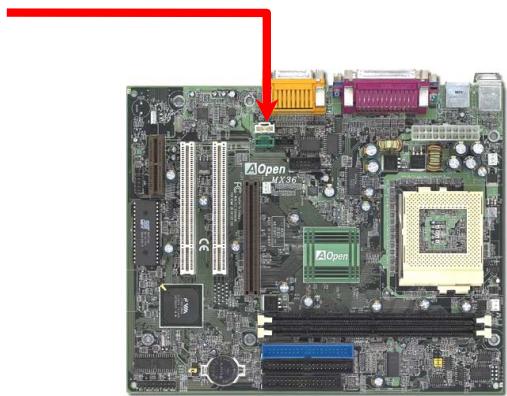

Connecteur Video-Audio-IN Ce connecteur blanc est utilisé à connecter le câble MPEG Audio de la carte MPEG au contrôleur sonore onboard

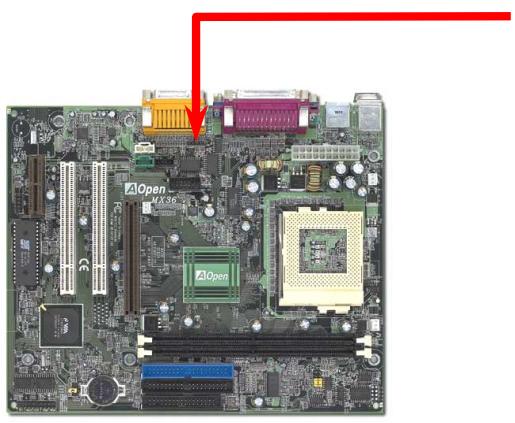

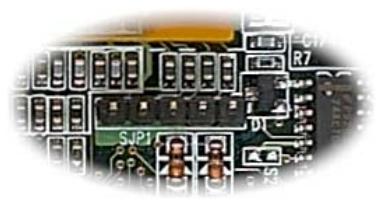

Audio au Panneau avant (Upgrade En Option) Si le boîtier a été pourvu d'un port audio au panneau avant, vous serez capable de connecter l'audio sur la carte au panneau avant par ce connecteur.

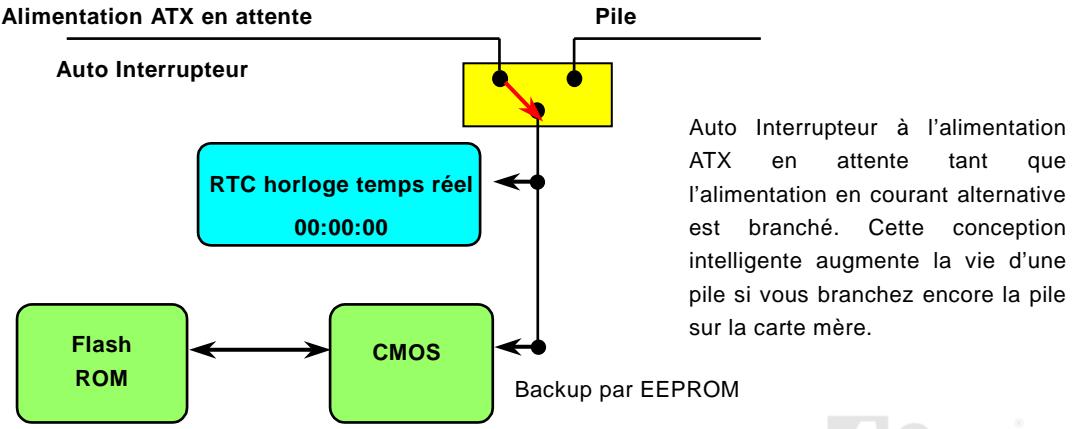

Conception sans pile et de Longue Duration Cette carte mère emploie une Flash ROM et un circuit spécial (brevet en attendant) qui permet à l'utilisateur de sauvegarder les configurations actuelles du CPU et du CMOS sans besoin d'une pile. Le RTC (horloge temps réel) peut également être maintenu en activité tant que le câble électrique est branché. Si vous perdez accidentellement les données CMOS, il est possible de simplement recharger les configurations CMOS à partir de l'EEPROM, et le système récupéra IeLsen np

comme d'habitude. Alimentation ATX en attente Pile Auto Interrupteur Auto Interrupteur à l'alimentation ATX en attente tant que l'alimentation en courant alternative est branché. Cette conception intelligente augmente la vie d'une pile si vous branchez encore la pile sur la carte mère. Backup par EEPROM

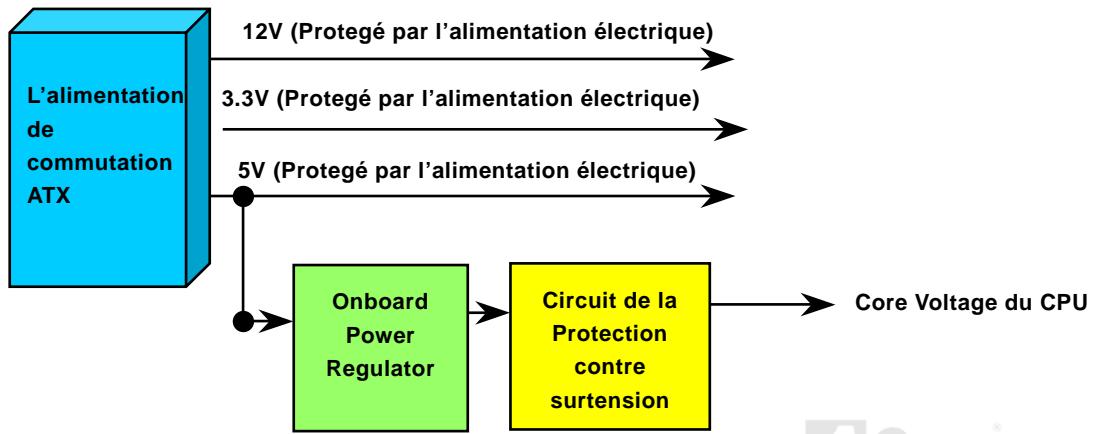

Protection contre surtension La protection contre surtension a été employée efficacement dans l'alimentation de commutation ATX 3.3V/5V/12V. Mais malheureusement, le CPU de la nouvelle génération utilise une tension différente qui nécessite le régulateur de transférer 5V à la tension du CPU (par exemple, 2,0V) et donc rende inutile la protection contre surtension de plus que SV. Cette carte mère prévue Hardware Installation d'un régulateur de commutation sur la carte supporte la protection du CPU contre surtension et offre conjointement avec l'alimentation 3,3V/5V/12V une protection totale contre surtension. 12V (Protegé par l'alimentation électrique) 3.3V (Protegé par l'alimentation électrique)

5V (Protegé par l'alimentation électrique) Core Voltage du CPU

Installation du Matériel

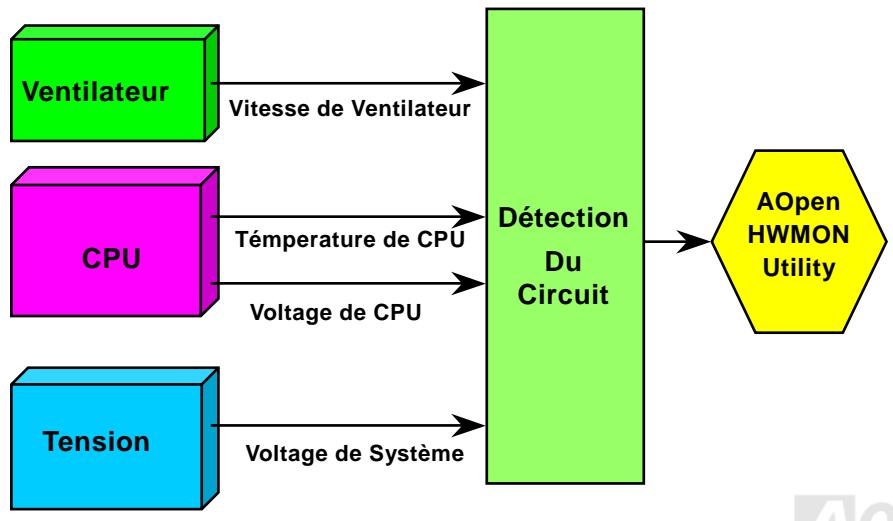

Monitoring du Matériel Cette carte mère emploie le système de monitoring du matériel. Quand vous démarrez le système, cette conception intelligente continuera à superviser le voltage de votre système en marche, l'état du ventilateur et la température du CPU. Si chacun des états du système tombe en panne, il y sera une alarme par Hardware Monitoring Utility de AOpen pour avertir des utilisateurs Vitesse de Ventilateur Témperature de CPÜ Voltage de CPU Voltage de Système

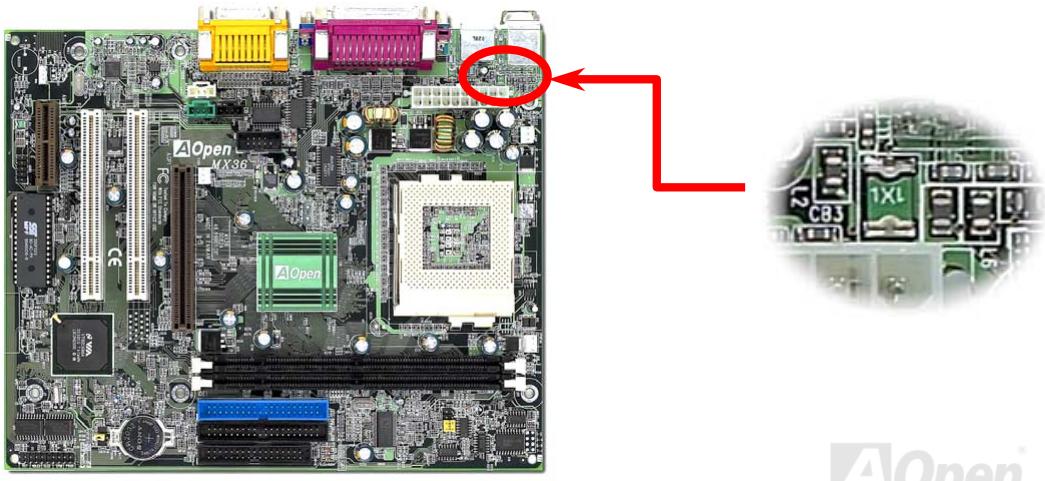

Fusible Réinitialisable La carte mère traditionelle a le fusible pour le clavier et le port USB. en fonction d'éviter une surtension ou le court-circuit. Des fusibles sont soudés sur la carte quand ils tombent en panne (pour protéger votre carte mère), des utilisateurs ne pouvez pas le remplacer et la carte mère est encore à la malfonction. A l'aide du fusible réinitialisable cher, la carte mère peut retourner à la fonction normale afin que le fusible ait fini le travail de protéger.

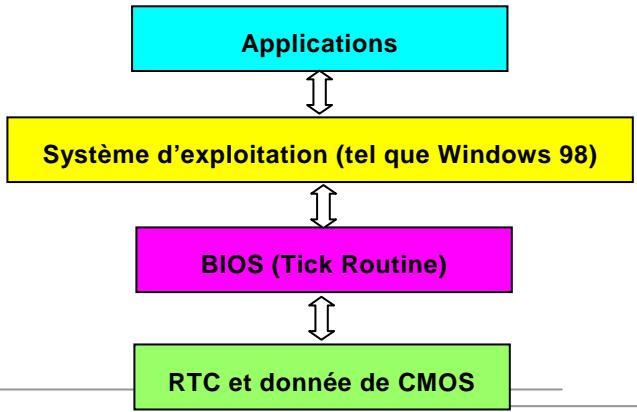

Hardware Installation An 2000 (Y2K) Y2K est un problème d'identification du code annuel. Pour sauvegarder l'espace de sauvegarde, une application traditionelle ne utilise que deux chiffres pour l'identification annuelle. Par exemple, 98 pour 1998 et 99 pour 1999, mais 00 sera confondu 1900 et 2000. Il y a la circulation RTC( horloge du temps réel), en conjointement avec la date CMOS RAM de 128 bytes sur le chipset de la carte mère. Le RTC n'a que les deux chiffres et CMOS a les autres deux. Malheureusement, la circulation telle que 1997-1998-1999-1900, c'est à dire qu'il provequera le problème en l'an 2000. Il y a un diagram ci-dessous en montrant comment les applications fonctionnent avec OS, BIOS et RTC. Pour tenir la meilleur compatibilité dans l'industrie de PC, il y à une règle que les applications doivent appeler OS pour obtenir des services et OS doit appeler le BIOS; ensuit le BIOS seulement est permet l'accès au matériel (RTC) en direct.

Il y a le Tick Routine (qui va active environ chaque 50m sec) dans le BIOS à enregistrer l'information de date/heure. En général le BIOS, le Tick Routine ne met pas à jour le CMOS chaque fois parce que le CMOS est un périphérique très lent qui réduit la performance de système. Le Tick Routine du BIOS de AOpen a quatre chiffres pour le code annuaire, quand les applications et le système d'exploitation suivent la règle à obtenir l'information de date/heure. Il ny aura pas de problème de Y2K (comme le programme du test par NSTL). Mais malheureusement, nous avons trouvé que quelques programmes du test font l'accès direct à RTC/CMOS. Cette carte mère a une vérification Y2K de matériel et une protection ce qui assure l'opération sans risque.

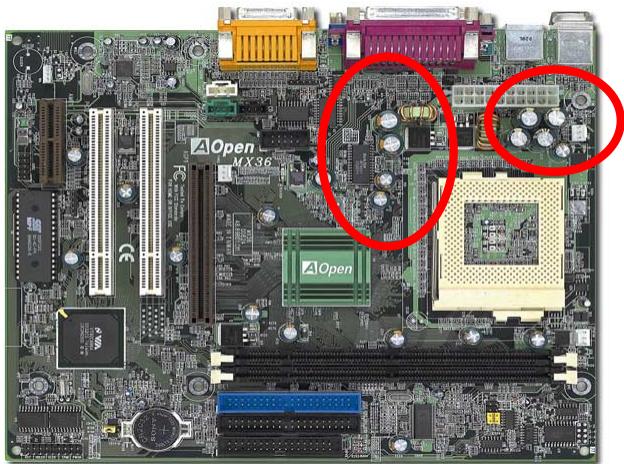

Basse capacité ESR La qualité de basse capacité électrolytiques (Basse résistance de série équivalente) est très importante pour la stabilité de la tension de CPU pendant l'opération de haute fréquence. L'emplacement de ces capacités est un autre savoir qui exige l'experience et le calcul détaillé.

Le circuit électrique de core voltage du CPU doit être vérifié en assurant la stabilité du système pour la haute vitesse des CPUs (tels que le nouvea Pentium III, ou au moment de overclocking). Un core voltage du CPU typique est 2.OV, ainsi que une bonne conception devra contrôler un voltage entre 1.860V et 2.140V. C'est-à-dire que la transition doit être moin de 280mV. Un diagramme ci-dessous est celui d'horloge pris par Digital Storage Scope, qui montre le voltage transitoire est 143mv seulement même si un maximum de courant de 18A est appliqué Sédmv à MES CRT HUE VI 23 rob 1000 Remarque: Ce diagramme est une exemple simplement, l'H$:17 pourra pas être le même sur cette carte mère.

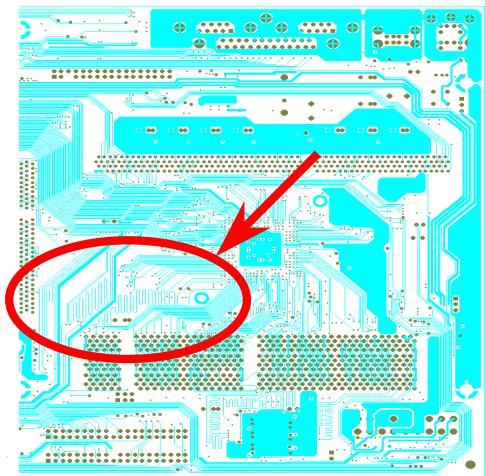

Disposition (mur d'isoler une Fréquence) Pour l'opération de haute fréquence, particulierment overclocking, la disposition est la plus importante de facteur en veillant à ce que la marche de chipset et de CPU soit en condition stable. La disposition de cette carte mère emploie une conception unique appelée “ mur d'isoler une fréquence”. Séparez chaque partie critique de carte mère en régions où chaque région opère en une Hardware

même ou similaire gamme de fréquence pour éviter des parasites et la ingérence de fréquence entre l'opération et la condition de chaque region. La longueur de trace et la route doivent être calculé attentivement. Par exemple, la trace de l'horloge doit être la longueur égale (pas nécessairement aussi court que possible) pour que le travers de Remarque: Ce diagramme est une exemple simplement, ilne pourra pas être l'horloge sera contrôlé à l'intérieur peu un le même sur cette carte mère. pico second (1/10? Sec)

Pilote et Utilitaire Il y a les pilotes et les utilitaires inclus dans le disque Bonus CD de Aopen. Vous n'avez pas besoin d'installer les tous à partir de démarrer votre système. Mais afin que vous finissiez l'installation du matériel, vous devez d'abord installer votre système d'exploitation (tel que Windows 98) avant d'installer chacun des pilotes et des utilitaires. Consultez votre guide de l'installation du système d'exploitation. Hardware

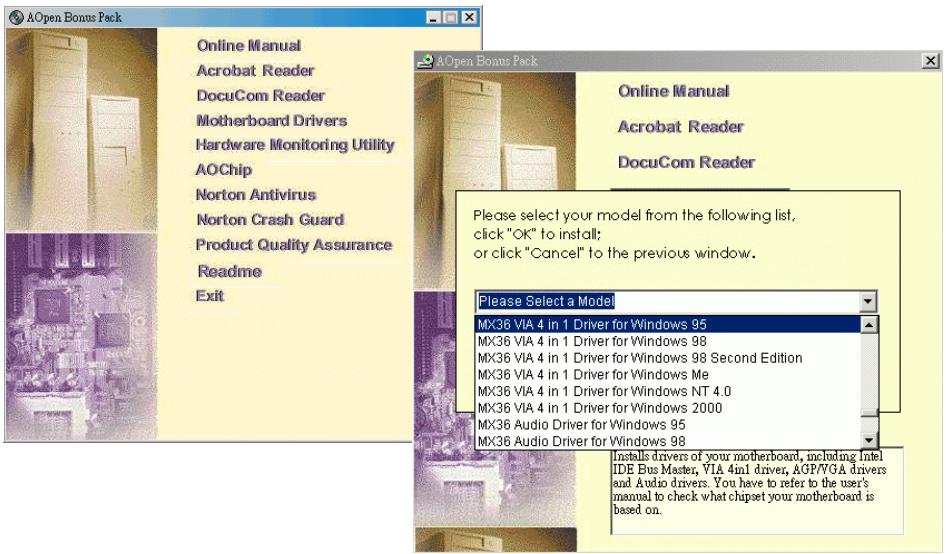

Autorun Menu du disque Bonus CD Vous pouvez utiliser le autorun menu du disque Bonus CD. Sélectionnez l'utilitaire et le pilote et le nom du modèle.

Installez Windows 95 1 D'abord, n'installez pas aucune carte add-on sauf carte AGP

2. Installez Windows 95 OSR2 v2.1, 1212 ou la version 1214 et la suite avec un support

USB. Autrement, vouz avez besoin d'installer USBSUPP.EXE.

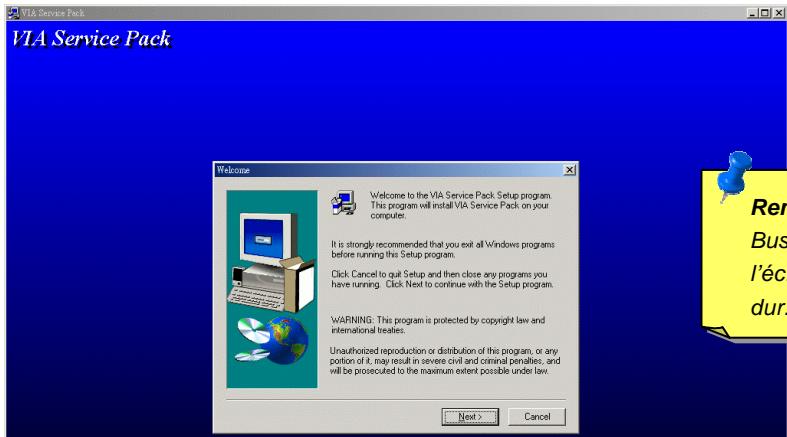

3. Installez le pilote de VIA 4 in 1 driver, qui inclut le pilote de VIA AGP Vxd, celui de VIA

ATAP1 Vendor Support et le programme VIA registry (INF)

4. Finalement, installez des autres cartes add-on et leur pilotes.

D'abord, n'installez pas aucune carte add-on sauf carte AGP Activez le contrôleur USB sur BIOS Setup > Advanced Chipset Features > OnChip USB, pour faire BIOS complètement capable de contrôler l'assignation de IRQ. Installez Window 98 dans votre système Installez le pilote VIA 4 in 1 driver, qui inclut le pilote de VIA AGP Vxd, IRQ Routing, le pilote de VIA ATAP1 Vendor Support et le programme VIA registry (INF). Finalement, installez des autres cartes add-on et leur pilotes.

Installez Windows 98 SE, Windows ME & Windows2000 Si vous utilisez une seconde édition de Windows® 98, une edition millénaire Windows® ou Windows® 2000, vous n'avez pas besoin d'installer le pilote 4-in-1 quand celui de IRQ Routing et le registre ACPI sont déjà intégrés dans le système d'exploitation. Les utilisateurs avec Windows® 98 SE peuvent mettre à jour le bus IDE maître et les pilotes AGP en les installant individuellement. Référez-vous à la dernière version du pilote 4 in 1 de VIA Technologies Inc.: http://wwuw.via.com/ http:/www.via.com/drivers/4in1420.exe

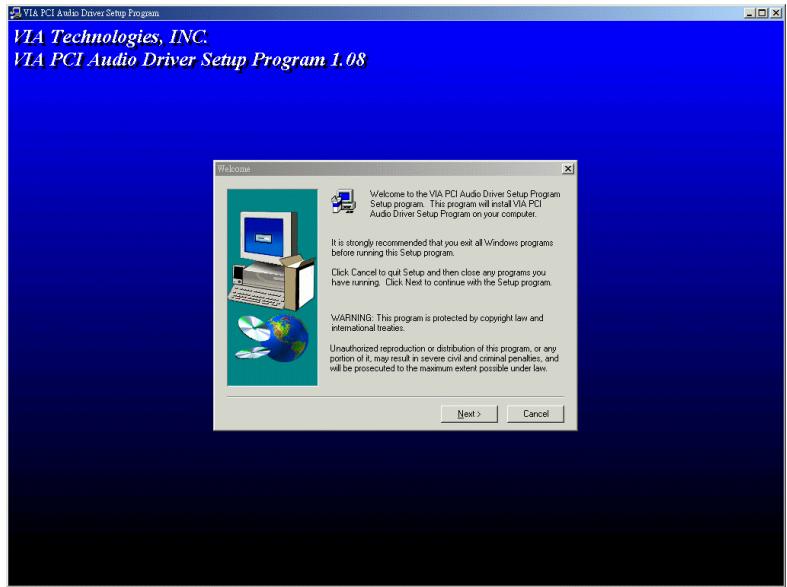

Installez le Pilote de Son Onboard Cette carte mère contient un AC97 CODEC et le contrôleur est dans le chipset VIA South Bridge. Vous pouvez trouver le pilote audio sur l'autorun menu du disque Bonus Pack CD. F17A Technologies, s INC VIA PCI Audio Driver Setup Program 1.08 ANS

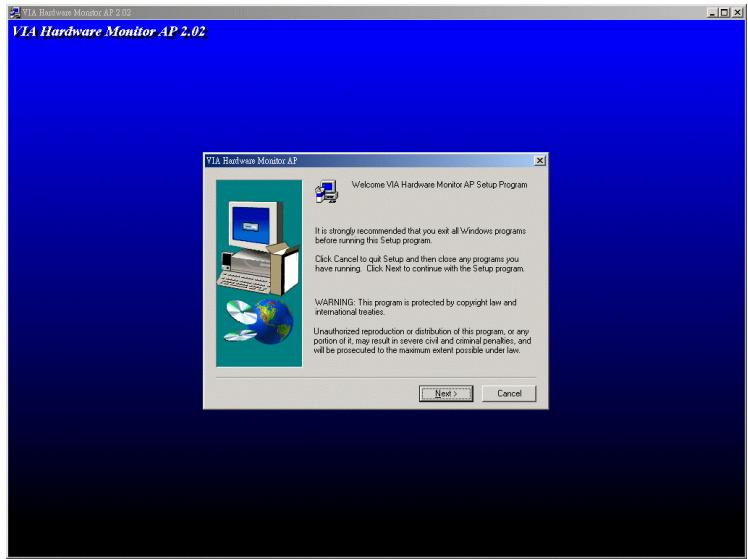

Installez Hardware Monitoring Utility Vous pouvez installer Hardware Monitoring Utility pour superviser la température du CPU, des ventilateurs et le voltage du système. Le monitoring du matériel est exécuté automatiquement par BIOS et le logiciel d'utilitaire, aucune installation de matériel n'est nécessaire. D) “mime enan Domena CEE ES CE ce |

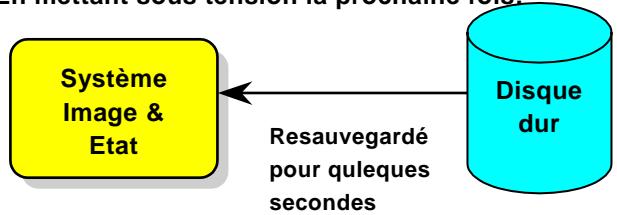

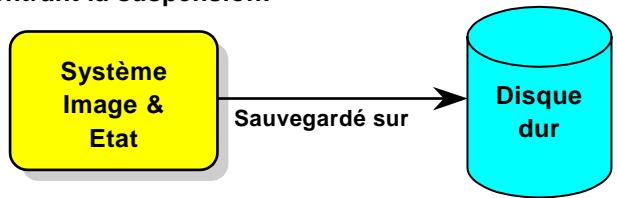

Le Pilote de Suspension ACPI au disque dur La Suspension ACPI au disque dur est contôlée par le système d'exploitation Windows. La fonction Suspension au disque dur sauvegardera votre travail actuel (état de système, image mémoire et écran) sur le disque dur, et ensuite le système peut être éteint complètement. À la prochaine mise sous tension, il est possible de reprendre directement le travail d'origine du disque dur moins de quelques secondes sans besoin d'exécuter un redémarrage de Win95, et d'exécuter de nouveau votre application. En général, si la mémoire de votre système est de 64MB, il sera nécessaire de réserver un espace sur le HDD d'au moins 64MB pour y sauvegarder l'image de mémoire.

En entrant la suspension: Sauvegardé sur En mettant sous tension la prochaine fois: Resauvegardé pour quieques secondes

Condition du système 1 AOZVHDD.EXE 1.30b ou postérieur.

2. Supprimez config.sys et autoexec.bat.

Fraîchissez l'installation de Windows 98 sur le nouveau système

1. Exécutez "Setup.exe /p j" pour installer Windows 98

2. Afin que l'installation de Windows 98 soit complete, accédez à Control Panel > Power

Management. a. Réglez Power Schemes > System Standby à “Never”. b. Cliquez sur "Hibernate" et sélectionnez "Enable Hibernate Support" ensuite "Apply". c. Cliquez sur l'onglet "Advanced", vous verrez "Hibernate" sur "Power Buttons". Notez que cette option sera vues seulement afin que l'étape décrit ci-dessus soit achevé, autrement "Standby" et "Shutdown" seulement apparaîtront. Sélectionnez “Hibernate” et "Apply".

3. Effacez démarrage à l'invite de DOS et exécutez l'utilitaire AOZVHDD

a. Si vous assignez tout le disque dur au système Win 98 (FAT 16 ou FAT 32), exécutez “aozvhdd /c /file". Veillez à ce que l'espace continu sur le HDD soit suffisant pour y créer ce fichier caché. Par exemple, si la mémoire de système disponible est de 64MB et la

mémoire VGA est de 16MB, l'espace sur le HDD (lecteur de disque dur) devra être d'au moins 80MB. L'utiltaire localisera l'espace automatiquement b. Si vous assignez une partition individuelle au système Win 98, exécutez "aozvhdd /c Ipartition". Bien sûr, le système a besoin d'offrir une partition déseffacée

4. Redémarrez le système.

5. Vous avez achevé Suspension ACPI au disque dur. Cliquez sur "LStart > Shut Down >

Standbÿ ensuit l'écran s'éteind immédiatement. Il faudra environ 1 minute pour le système à sauvegarder tout ce qui est sur la mémoire au disque dur; autant la taille de mémoire est plus large, autant le temps de cette procédure est plus longue

Changez de APM à ACPI (Windows 98 tout seul)

1. Exécutez "Regedit.exe"

a. Utilisez la command suivante

SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT b. Sélectionnez "ADD Binary" et nommez-le comme "ACPIOPTION". c. cliquez sur le bouton droit et sélectionnez Modifier, ajoutez "O1" après "0000" pour faire celui comme "0000 01" d. Sauvegardez la modification.

2. Sélectionnez "Add New Hardware" sous Control Panel. Permettez Windows 98 de détecter le

nouveau matériel. (Il trouvera "ACPI BIOS" et enlevera "Plug and Play BIOS")

3. Redémarrez le système.

4. Entrez un mode DOS et exécutez "AOZVHDD.EXE /C /File"

Changez de ACPI à APM

1. Exécutez "Regedit.exe"

a. Utilisez la command suivante

SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT ACPI OPTION b. cliquez le bouton droit et sélectionnez Modifier, changez "O1" à "O2" pour faire celui comme "0000 02". c. Sauvegardez les modifications

2. Sélectionnez "Add New Hardware" sous Control Panel. Permettez Windows 98 à détecter le

nouveau matériel. (Il trouvera "Plug and Play BIOS" et supprimera "ACPI BIOS")

3. Redémarrez le système.

4. Exécutez "Add New Hardware" de nouveau et il trouvera "Advanced Power Management

Suspension ACPI à RAM (STR) Cette carte mère supporte la fonction de la suspension ACPI à RAM. À l'aide de cette fonction, il est possible de reprendre directement le travail d'origine du disque dur moins de quelques secondes sans besoin d'exécuter un redémarrage de Win98, et d'exécuter de nouveau votre application. La suspension à DRAM sauvegarde votre traveil actuel sur la mémoire du système, celle-ci est plus rapide que la suspension au disque dur mais il exige l'alimentation électrique appliqué à DRAM, quand la suspension au disque dur n'exige pas l'alimentation. En entrant la Suspension: <— | périphériques du D — Réservé par la Pert de tension de 3.3V l'alimentation Mise sous tension la prochaine fois: — EE — L'alimentaion retourne L'alimentaion retourne à fonctionner à fonctionner

Pour employer la suspension ACPI à DRAM, suivez la procédure ci-dessous Condition du Système 1 Un ACPI OS est exigé. Actuellement, Windows 98 est le seul choix. Consultez ACPI Suspension au disque dur pour régler le mode ACPI de Windows 98.

2. Le Pilote VIA 4 in 1 doit être installé correctement.

Procédures 1 Avez changé la configuration BIOS suivante. BIOS Setup > Power Management Setup > ACPI Function: Enabled BIOS Setup > Power Management Setup > ACPI Suspend Type: S3.

2. Avancez à Control Panel > Power Management. Réglez “Power Buttons” à “Standby”.

3. Appuyez sur le bouton d'alimentation ou le bouton standby pour réveiller le système.

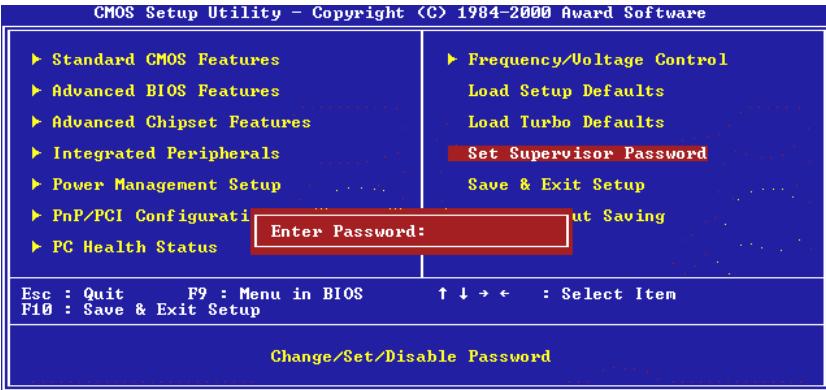

AWARD BIOS Les paramètres seront modifiés en entrant le menu de BIOS Setup, ce menu vous permettra de configurer les paramètres de système et de sauvegarder la configuration dans la zone CMOS de 128 bytes, (en général, dans le chip RTC ou directement dans le chipset principal). Pour entrer le BIOS setup menu, appuyez sur <Del> pendant le POST (test automatique au démarrage). Le menu principal de configuration de BIOS illustré ci-dessous apparaîtra.

Avertissement: Évitez d'utiliser “Load

Turbo Defaults”, à moins que vous soyez sûr que les composants de votre système (CPU, DRAM, HDD, etc.) soient assez bonnes pour la confiauration de turbo. dmes soia auvmv

AWARD BIOS Setup Standard CMOS Features Les “Standard CMOS Features" tels que la date, l'heure et le type de disque dur sont définis dans la "Standard CMOS Features”. Utilisez les flèches pour mettre en surbrillance un élément et <P gUp>ou <P gDn> pour sélectionner la valeur pour chaque élément. CHOS Setup Utility — Copyright CC) 1984-2688 Auard Softuare Standard CMOS Features 5 2:55 Tine Chh:nm:ss) Menu Level + IDE Prinary Master + IDE Prinary Slave Change the day. month, + IDE Secondary Master Press Ente year and century

Standard CMOS Features > Date (mm:dd:yy) Pour définir la date, mettez en surbrillance le paramètre Date. Appuyez sur <PgUp> ou <PgDn> pour définir la date actuelle. Le format de date est mois, date et année. Standard CMOS Features > Time (hh:mm:ss) Pour définir l'heure, mettez en surbrillance le paramètre Heure. Appuyez sur <PgUp> ou <P gDn> pour définir l'heure actuelle en format de heure, minute et seconde. L'heure est basée sur le système de 24 heures. dmes soia auvmv

:Select +/-/PU/PD:Ualue F18:Save ESC:Exit F1:General Help :Fail-Cafo D "+ = D ns Auto Detection IDE HDD Cet élément permet au système la taille de HDD, de la tête. sur ce canal.

Standard CMOS Setup > IDE Primary Master/Slave & IDE Secondary Master/Slave IDE Primary & | Si vous sélectionnez “Manual”, vous avez besoin de remplir tout le reste Slave Master/ mi n Slave | du champ tel que Access Mode, Capacité, nombre de cylindres, nombre Slave Auto (Defautt | “© têtes, pré-compensation, nombre de cylindre de tête de la zone Manual d'étage et nombre de secteur par pistelf par cet élément. Si l'élément N “Auto” est sélectionné, ‘Access Mode” peut être réglé seulement, les one autres seront “0”. Lorsque le système démarre, il détectera le disque dur et le configurera automatiquement. “None” signifie qu'il n'y à aucun périphérique raccordé sur ce canal. Standard CMOS Setup > IDE Primary Master/Slave & IDE Secondary Master/Slave > Access Mode La caractéristique IDE étendue permet au système d'utiliser un disque dur dont la capacité est supérieure à 528MB. Ceci est rendu possible par la traduction du mode Adresse bloc logique (LBA). Le LBA est maintenant considéré comme une caractéristique standard du disque dur IDE actuel en vente en raison de sa capacité de supporter une capacité supérieure à 528MB. Si le HDD a été formaté avec le LBA activé, notez que celui-ci ne Mode Auto (Default) cHs LBA Large

AWARD BIOS Setup Standard CMOS Setup > Drive A/Drive B Drive A/Drive B None 360KB 5.25" 1.2MB 5.25" 720KB 3.5" 1.44MB 3.5" (Default) 2.88MB 3.5" Video EGA/VGA (Default) CGA40 CGA80 Mono Le type de lecteur est sélectionné de ces éléments. Les paramètres et types disponibles supportés de la carte mère sont indiqués à gauche. Standard CMOS Setup > Video Le type de carte vidéo en cours d'utilisation est spécifié de cet élément. Ce paramètre par défaut est EGA/VGA . Vu que les PCs actuels n'utilisent que le VGA, cette fonction est presque inutile et sera méconnue à l'avenir.

Standard CMOS Setup > Halt On Halt On No Errors All Errors All, But Keyboard (Default) All, But Diskette All, But Disk/Key Ce paramètre permet un contrôle de l'arrêt de système au cas d'une erreur de test automatique au démarrage (POST). dmes soia auvmv

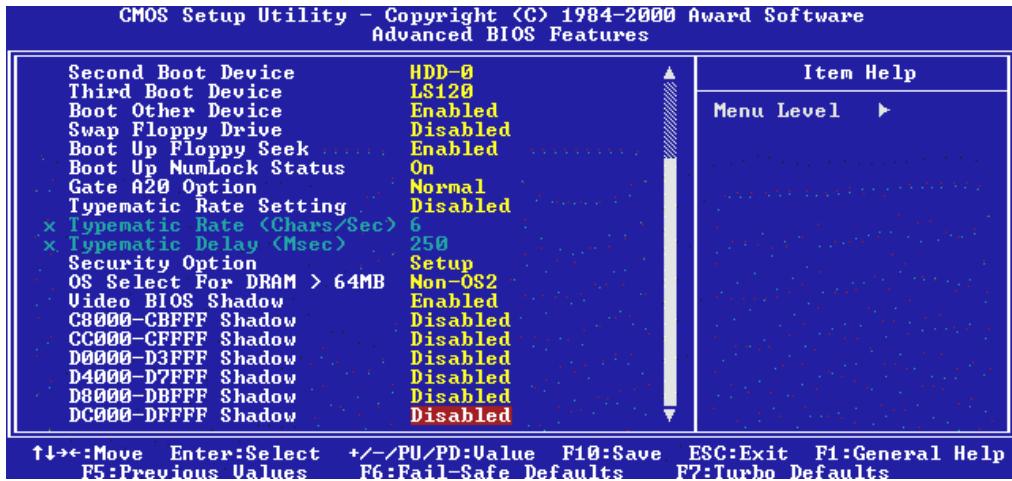

AWARD BIOS Setup Advanced BIOS Features > Virus Warning rus Warning Enabled Disabled (Default) Définissez ce paramètre comme Enabled pour activer le message d'avertissement. Cette caractéristique protège le secteur d'initialisation et la table de partition de votre disque dur contre les virus. Toute tentative d'écrire au secteur d'initialisation du lecteur de disque dur pendant le démarrage arrétera le système et le message d'avertissement suivant apparaîtra sur l'écran. Exécutez un programme anti-virus pour localiser le problème. ! WARNING ! Disk Boot Sector is to be modified Type "Y" to accept write, or "N" to abort write Award Software, Inc

Advanced BIOS Features > CPU Internal Cache Cache Enabled (Default) Disabled CPU Internal External Cache Enabled (Default) Disabled CPU L2 Cache ECC Checking Enabled (Default) Disabled Le cache CPU L1 est activé de ce paramètre. Une désactivation du paramètre ralentira le système. Cependant, nous vous recommandons de le laisser Enabled au moins d'une exécution d'une localisation des pannes du système. Advanced BIOS Features > External Cache Le cache CPU L2 est activé de ce paramètre. Une désactivation du paramètre ralentira le système. Cependant, nous vous recommandons de le laisser activé au moins d'une exécution d'une localisation des pannes du système. Advanced BIOS Features > CPU L2 Cache ECC Checking Cet élément permet une activation ou désactivation de la vérification cache L2 de ECC. dmes soia auvmv

AWARD BIOS Setup Advanced BIOS Features > Processor Number Feature Processor Number Feature Enabled (Default) Disabled Quick Power on Self-test Enable (Default) Disabled Cet élément permet une activation ou désactivation de la caratéristique du numéro de Pentium III CPU. Advanced BIOS Features > Quick Power On Self Test Ce paramètre accélérera le POST en omettant quelques éléments qui sont vérifiés en général

Advanced BIOS Features > First/Second/Third Boot Device Boot Device A (Second Boot Device Default); LS-120; C (Third Boot Device Default); scsi: CDROM (First Boot Device Default); D; E; F; ZIP; LAN; Disable Boot other device Enabled (Default) Disabled Ce paramètre permet de spécifier la séquence de recherche d'initialisation du système. Les IDS de disque dur sont indiqués ci-dessous C: Primary master D: Primary slave E: Secondary master F: Secondary slave Zip: IOMEGA ZIP Drive Advanced BIOS Features > Boot other device Ce paramètre vous permet de démarrer le système en utilisant les autres périphériques. dmes soia auvmv

AWARD BIOS Setup Advanced BIOS Features > Swap Floppy Drive Swap Floppy Drive Enabled Disabled (Default) Boot Up Floppy Seek Enabled Disabled (Default) Boot Up NumLock Status

Off (Default) Cet élément permet un échange des lecteurs de disque floppy. Par exemple, s'il y à deux lecteurs (A et B) installés, il est possible d'assigner le premier lecteur comme lecteur B et le deuxième lecteur comme lecteur À, ou à l'inverse. Advanced BIOS Features > Boot Up Floppy Seek Cet élément active les tests des lecteurs floppy pour déterminer s'ils ont les 40 traces ou 80 traces. Advanced BIOS Features > Boot Up NumLock Status La fonction numérique du pavé numérique sera activée en définissant ce paramètre comme On (activé). Définissez ce paramètre comme Off (désactivé) pour omettre cette fonction. Une désactivation de cette fonction permet d'utiliser le pavé numérique pour le contrôle du curseur.

Advanced BIOS Features > Gate A20 Option Gate A20 Option Normal (Default) Fast Typematic Rate Settin: Enabled Disabled (Default) Typematic Rate 6 (Default); 8; 10. 12; 15; 20; 24; 30 Si vous changez le parameter à “Fast”, il permettra le contrôleur de chipset Gate A20, et si vous gardez le parameter par défaut, une cheville dans le contrôleur de clavier contrôlera le Gate A20 Advanced BIOS Feature > Typematic Rate Setting Définissez ce paramètre pour Enable/Disable la fonction de répétition du clavier. Si ce paramètre est activé, un enfoncement continu d'une touche du clavier causera des frappes répétées Advanced BIOS Feature > Typematic Rate (Chars/Sec) Cet élément vous permet de contrôler la vitesse des frappes répétées, quand vous tenez une touche. dmes soia auvmv

AWARD BIOS Setup Advanced BIOS Feature > Typematic Delay (Msec) Typematic Delay 250 (Default); 500; 750; 1000 Ce paramètre vous permet un contrôle du délai entre la première et la deuxième frappe de touche. Advanced BIOS Features > Security Option Security O Setup (Default) System L'option System limite l'accès à l'initialisation de système et à la configuration BIOS. Une invite d'entrer votre mot de passe apparaîtra sur l'écran à chaque initialisation du système. L'option Setup limite seulement l'accès à la configuration BIOS.Pour désactiver l'option de sécurité, sélectionnez mot de passe du menu principal, ne tapez rien; appuyez sur la touche <Enter>. Advanced BIOS Features > OS Select For DRAM > 64MB os Select ___ For DRAM > 64MB

Non-05?2 (Default) Ajustage à OS/2 si votre système utilise un système d'exploitation OS/2 et est pourvu d'une mémoire dont la capacité est supérieure à 64 MB

Advanced BIOS Features > Video BIOS Shadow Shadow Enabled (Default) Disabled deo BIOS Advanced BIOS C8000-CBFFF Shadow to DCO00-DFFFF Shadow Enabled Disabled (Default) L'ombre BIOS de VGA sert à copier la carte d'affichage vidéo de BIOS dans la zone DRAM. Vu que la durée d'accès est plus courte que ROM, ceci améliore la performance de système. Features > C8000-CBFFF Shadow to DCO00-DFFFF Shadow Ce champ est sert à mettre le code ROM en ombre sur les autres cartes d'expansion. Avant la définition de ces paramètres, il faut connaître les adresses particulières de ce code ROM en le mettrant en ombre. dmes soia auvmv

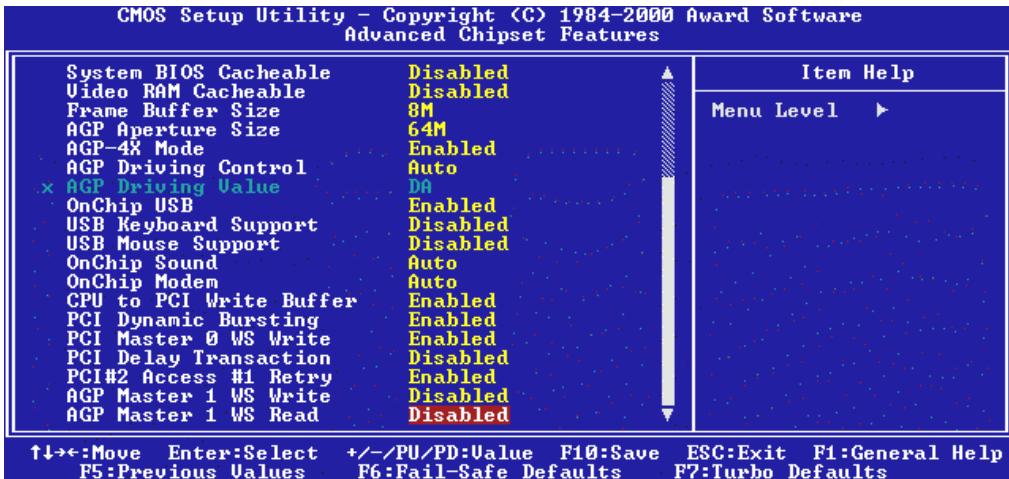

AWARD BIOS Setup Advanced Chipset Features Setup “Advanced Chipset Features" englobe les définitions des caractéristiques dépendant du chipset. Ces caractéristiques sont relatives à la performance de système. Setup Utility - Copyright CC> 1984-2808 Auard Softuare Advanced Chipset Features Bank 2/3 SDRAM 8/1@ns Bank 4/5 g SDRAM 8/18ns Menu Level Bank 6/7 DRAI SDRAN 8/1ôns SDRAM Cycle Le th " à DRAM Clock Host CLK Avertissement: Veillez à ce que vous F20/0gP Goncurrencs Fable comprenez bien les éléments dans ce menu last R-| urn froun isable j RC DOS ne i avant la tentative de les modifer. Vous Uideo RAM Cacheable i pouvez modifier les paramètres pour Frane Buffer x à AGP fperture Size améliorer la performance de système. Ceci AGP-4X Mode AGP Driving Control OnChip USB USB Keyboard Support corrects pour la configuration de USB Mouse Support i à système TieiMoue Enter:Select peut toutefois provoquer une instabilité du système si les paramètres ne sont pas votre

AWARD BIOS Setup Advanced Chipset Features > Bank 0/1, 2/3 DRAM Timing SDRAM 8/10ns (Default) Normal Medium Fast Turbo Bank 0/1, 2/3 DRAMT Changez cet élément à contrôler l'horloge pour latching les données de SDRAM.Nous vous recommandons de ne pas changer la valeur par défaut SDRAM Cycle Length

3 (Default) DRAM Clock Host Clock (Default) Host+33M Host-33M Advanced Chipset Features > SDRAM Cycle Length Cette option contrôle la latence entre la commande de lecture de SDRAM et le temps que les données deviennent disponible actuellement. Si votre système à un problème d'instabilité, changez 2à3. Advanced Chipset Features > DRAM Clock Cet élément vous permet de sélectionner l'horloge DRAM en marche à Host clock, Host-33MHz or Host+33MHz.

Advanced Chipset Features > Memory Hole Memory Hole M Enabled Disabled (Default) P2C/C2P Concurrency Enabled (Default) Disabled Fast R-W Turn Around Enabled Disabled (Default) Cette option vous permet de réserver la zone de mémoire de système pour les cartes ISA spéciales. Le chipset accède directement du bus ISA au code/à la date de ces zones. En général, ces zones sont réservées pour la carte 1/0 mappée de la mémoire. Advanced Chipset Features > P2C/C2P Concurrency Cette option peut activer ou désactiver PCI à un mode simultant HOST. Advanced Chipset Features > Fast R-W Turn Around Laisser le paramètre par défaut pour la compatibilité SDRAM. dmes soia auvmv

AWARD BIOS Setup Advanced Chipset Features > System BIOS Cacheable System BIOS cacheable Enabled Disabled (Default) Video RAM Cacheable Enabled Disabled (Default) Frame Buffer Size

8M (Default) 16M 32M Au moment de régler à "Enable”, les contenus de mémoire de système F0000h peut être lus de ou écrits à mémoire en cache. Les contenus de ce segment de mémoire sont toujours copiés de la BIOS ROM à RAM de système pour l'exécution plus rapide. Advanced Chipset Features > Video RAM Cacheable Si vous réglez cet élément à enable, il vous permet de mettre le BIOS video en cache, afin de permettre une performance du système meilleur. Si aucun programme n'écrit dans cette gamme de mémoire, une erreur de système peut se produire. Advanced Chipset Features > Frame Buffer Size Cet élément vous permet de contrôler la taille de VGA frame buffer. Si vous réglez la taille de frame buffer à 16MB, le système partagera 16MB de mémoire principale avec VGA. La taille de VGA frame buffer concernera la performance graphique: la taille plus grande obtenira meilleure performance.

Advanced Chipset Features > AGP Aperture Size (MB) AGP _ Aperture Size (MB) 4 8; 16; 32; 64(Default); 128 AGP-4X Mode Enabled (Default) Disabled AGP Driving Control Auto Manual Cet élément permet de spécifier la taille de la mémoire de système qui peut être utilisée par Accelerated Graphic Port (AGP). Advanced Chipset Features > AGP-4X Mode Si votre carte AGP supporte 4x, sélectionnez Enabled; sinon, sélectionnez Disabled Advanced Chipset Features > AGP Driving Control Cet élément est sert à contrôler la force d'énergie AGP de “Auto” ou “Manual”. dmes soia auvmv

AWARD BIOS Setup Advanced Chipset Features > AGP Driving Value AGP Driving Value 00 -FF, DA is Default setting. Cette option pourra être sélectionnée quand vous réglez “AGP Driving Control” à “Auto”. La valeur pourra être réglée de DA à FF. Advanced Chipset Features > OnChip USB OnChip USB Enabled (Default) Disable Cet élément est utilisé à activer ou désactiver le contrôleur USB. E Advanced Chipset Features > USB Keyboard Support USB Keyboard Support Enabled Disable (Default) Cet élément permet d'activer ou de désactiver le pilote de clavier USB à l'intérieur du BIOS sur la carte. Le pilote de clavier simule la commande clavier Legacy et vous permet d'utiliser le clavier USB

Advanced Chipset Features > USB Mouse Support USB Mouse Support Enabled Disable (Default) OnChip Sound Auto (Default) Disabled OnChip Modem Auto (Default) Disabled Sélectionnez “Enabled” si votre système contient un contrôleur USB et une souris USB.. Advanced Chipset Features > OnChip Sound Cet élément permet au système l'auto-détection ou d'désactiver le chip AC 97 Audio CODEC on-board. Advanced Chipset Features > OnChip Modem Cet élément permet au système l'auto-détection ou d'désactiver la fonction de AC 97 modem. Si vous le désactivez, une carte du modem AMR ne fonctionne pas correctement. dmes soia auvmv

AWARD BIOS Setup Advanced Chipset Features > CPU To PCI Write Buffer CPU to PCI Write Buffer Enabled (Default) Disabled PCI Dynamic Bursting Enabled (Default) Disabled PCI Master 0 WS Write Enabled (Default) Disabled Cet élément est utilisé à activer ou désactiver le tampon écriture de CPU à PCI. Advanced Chipset Features > PCI Dynamic Bursting Si vous activez le PCI dynamic bursting, cela pourra augmenter la performance de transférer les données. Advanced Chipset Features > PCI Master 0 WS Write Cet élément est utilisé à activer le PCI maître pour écrire des données sans attente.

Advanced Chipset Features > PCI Delayed Transaction PCI Delayed Transaction Enabled Disabled (Default) PCI#2 Access #1 Retry Enabled (Default) Disabled AGP_Master 1 WS Write Enabled Disabled (Default) Cette option pourra s'accorder le signal ISA pour augmenter la performance de transferer des données de PCI à ISA Advanced Chipset Features > PCI#2 Access #1 Retry Cet élément vous permet d'activer ou désactiver le PCI#2 à envoyer le signal de la relance pour demander le PCI#1 d'arrêter transferer des données. Advanced Chipset Features > AGP Master 1 WS Write Cet élément permet à AGP d'écrire les données de texture dans la mémoire principale directement. dmes soia auvmv

AWARD BIOS Setup Advanced Chipset Features > AGP Master 1 WS Read AGP Master 1 WS Read Enabled Disabled (Default) Cet élément permet à AGP de lire les données de texture dans la mémoire principale directement.

Enabled (Default) Disabled Integrated Peripher: IDE Prefetch Mode Enabled Disabled (Default) Cet élément est utilisé à activer et désactiver un périphérique IDE connecté au connecteur IDE primaître/secondaire als > IDE Prefetch Mode Cet élément est utilisé à activer et désactiver IDE prefetch mode. dmes soia auvmv

AWARD BIOS Setup Integrated Peripherals > Primary Master/Slave PIO & Secondary Master/Slave PIO Primary Master/Slave & Secondary Master/Slave PIO Auto (Default) Mode 1 Mode 2 Mode 3 Mode 4 Réglez cet élément à Auto pour activiter la fonction de détecter automatiquement la vitesse du disque dur. Le mode PIO spécifie la vitesse de transmission de données du disque dur. Par exemple: la vitesse de transmission de données de le mode 0 est 3.3MBys, mode 1 est 5.2MB/s, mode 2 est 8.3MB/s, mode 3 est 11.1MB/s et mode 4 est 16.6MB/s. Si la performance de votre disque dur devient instable, vous pouvez essayer le mode moins rapide. Integrated Peripherals > Primary Master/Slave UDMA & Secondary Master/Slave UDMA Primary Master/Slave & Secondary Master/Slave UDMA Auto (Default) Disable Cet élément permet d'ajuster le mode Ultra DMA33 ou Ultra DMA66 supporté du lecteur de disque dur raccordé à votre connecteur IDE primaire

Integrated Peripherals > Init Display First lay First PCI Slot (Default) AGP Si vous avez installé une carte VGA de PCI et la carte AGP, cet élément permet de décider quelle est la carte VGA initiale. Integrated Pe herals > IDE HDD Block Mode IDE HDD Block Mode Enabled (Default) Disabled La performance de disque sera améliorée de cette caractéristique en permettant des transmissions de données mult-secteur et en éliminant le temps de traitement d'interruption de chaque secteur. Integrated Pe Onboard Controller Enabled (Default) Disabled als > Onboard FDD Controller Régler ce paramètre à Enabled est de vous permettre à brancher les lecteurs de disque floppy au connecteur de lecteur de floppy onboard au lieu d'une autre carte contrôle. Si vous pouvez utiliser une autre carte contrôle, changez ce parameter à Disabled dmes soia auvmv

AWARD BIOS Setup Integrated Peripherals > Onboard Serial Port 1 & Port 2 Onboard Serial Port 1 &Port2 Auto (Default) 3F8/1RQ4 2F8/1RQ3 3E8/IRQ4 2E8/IRQ3 Disabled Cet élément permet d'assigner l'adresse et l'interruption pour le port de série de la carte. Le paramètre par défaut est à Auto.

Integrated Peripherals > UART Mode Select UART Mode Select Standard (Default) HPSIR ASKIR IR Function Duplex Half (Default) Full Cet élément est configurable seulement quand le "Onboard Serial Port 2" est activé. Ceci vous permet de spécifier le mode du port de série 2 Standard Réglez le port de série 2 pour l'opération en mode normal. Ceci est le paramètre par défaut. HPSIR Ce paramètre permet une communication infrarouge de série à une vitesse maximale de transmission de 115K bauds SASKIR Ce paramètre permet une communication infrarouge de série à une vitesse maximale de transmission de 19.2K bauds. Integrated Peripherals > IR Function Duplex Cet élément est utilisé à sélectionner la fonction IR de Full Duplex or Half Duplex. Normalement, Full Duplex est plus rapide, parce que il transmet une donnée en bi-direction en même temps. dmes soia auvmv

AWARD BIOS Setup Integrated Peripherals > RxD, TxD inverting enable RxD, TxD inverting enable No, Yes (Default) Yes, No Yes,Yes No, No Onboard Parallel Port 3BC/IRQ7 378/IRQ7 (Default) 278/IRQ5 Disabled Cet élément est utilisé à sélectionner le mode RxD (Donnée reçue) et TxD (Donnée de transmission) pour UART2, au moment d'être utilize pour la fonction IR. Voir le documente venant avec votre périphérique IR. Integrated Peripherals > Onboard Parallel Port Cet élément contrôle l'adresse et l'interruption du port parallèle intégré sur la carte.

Integrated Peripherals > Parallel Mode Parallel Mode Normal (Default) EPP ECP ECP/EPP Integrated Peripher: ECP Mode Use DMA 3 (Default) Cet élément vous permet d'ajuster le mode de port parallèle. Les options de mode sont Normal, EPP (Enhanced Parallel Port) et ECP (Extended Parallel Port). SPP (Standard and Bidirection Parallel Port) Le SPP est le mode compatible avec AT de IBM et PS/2. EPP (Enhanced Parallel Port) Le EPP améliore le débit de port parallèle en écrivantlisant directement les données au/du port parallèle sans loque. ECP (Extended Parallel Port) Le ECP supporte la compression et décompression DMA et RLE {Run Length Encoded) als > ECP Mode Use DMA Cet élément vous permet de régler le canal DMA de le mode ECP.

AWARD BIOS Setup Integrated Peripherals > Parallel Port EPP Type Parallel Port EPP EPP1.7 EPP1.9 (Default) Cet élément permet de sélectionner le mode EPP de protocol. Enabled (Default) Disable Integrated Periphe Integrated Peripherals >Onboard Legacy Audio Cet élément vous permet d'activer ou désactiver legacy audio on-board. rals > Sound Blaster Sound Blaster Enabled Cette carte mère a Sound Blaster Pro compatible avec l'audio on-chip. Cet élément pourrait être réglé à Enabled sous le mode DOS. Disabled (Default)

Integrated Periphe rals > SB 1/0 Base Address sB yo Base Address 220H (Default) 240H 260H 280H Cet élément est utilisé à sélectionner l'adresse de base 1/0 pour l'audio on-board: Integrated Periphe rals > SB IRQ Select SB IRQ Select IRQ 5 (Default) IRQ 7 IRQ 9 IRQ 10 Cet élément est utilisé à sélectionner IRQ de l'audio on-board dmes soia auvmv

AWARD BIOS Setup Integrated Peripherals > SB DMA Select SB DMA Select DMA 0; DMA 1 (Default); DMA 2; DMA 3 MPU-401 Enabled Disabled (Default) MPU-401 1/0 Address 330-333H (Default) 300-303H 310-313H 320-323H Cet élément est utilisé à sélectionner DMA de l'audio on-board. Integrated Peripherals > MPU-401 Cet élément est sert à activer ou désactiver la fonction compatible avec le port MPU-401. Integrated Peripherals >MPU-401 1/0 Address Cet élément est sert à assigner une adresse de base 1/0 pour le port MIDI.

Integrated Peripherals > Game Port (200-207H) Game Port Enabled (Default) Disabled Cet élément est sert à activer ou désactiver la fonction de jeu on-board. dmes soia auvmv

AWARD BIOS Setup Power Management > Power Management > Power Management Power Management Max Saving Mix Saving User Define (Default) Disabled lin Saving heure Cette fonction permet de définir les paramètres par défaut des modes de l'économiseur d'énergie. Réglez à “User Define” pour choisir votre propres paramètres. Réglez à Disable pour fermer la foction de l'économiseur d'énergie. 1 ax Saving min Power Management HDD Power Down Disabled (Default) Amin to 15 min > Power Management > HDD Power Down Cette option permet de spécifier le temps écoulé du HDD IDE avant le périphérique entre en état d'arrêt.

Power Management > Power Management > Doze Mode Doze Mode Disabled (Default), 1 min, 2 min, 4 min, 8 min, 12 min, 20 min, 30 min, 40 min, L'hour Cet élément permet de définir la période après laquelle le système entrera en mode Doze. L'activité du système (ou événement) est détectée par supervier les signals IRQ ou autre événement (telle que 1/0). Power Management > Power Management > Suspend Mode Suspend Mode Disabled (Default), 1 min, 2 min, 4 min, 8 min, 12 min, 20 min, 30 min, 40 min, 1 hour Cet élément permet de définir la période après laquelle le système entrera en mode de suspension. Le mode de suspension peut être Suspend to RAM ou Suspend to Hard Drive ce qui est sélectionné de "ACPI Suspend Type". Power Management > ACPI Suspend Type ACPI Suspend Type

Cette fonction permet de sélectionner les types de suspension. 51 est la suspension d'intialisation et S3 est Suspension à RAM. dmes soia auvmv

AWARD BIOS Setup Power Management > PM Controlled by APM PM_Controlled _by | si Vous sélectionnez "Max Saving", il est possible d'activer cet APM soul élément, de transférer le contrôle de la gestion d'énergie au Yes (Default) APM(Advanced Power Management) et améliorer la fonction de No l'économiseur d'énergie. Par exemple, arrêtez l'horloge interne du CPU. Power Management > Video Off Option deo Off Option Cette option est sert à déterminer si la vidéo est éteinte en mode Suspend — Off (Default) | de suspension. All Modes — Off Always On

Power Management > Video Off Method Video Off Method VIH SYNC + Blank (Default) DPMS Support Blank Screen Ce qui détermine en manière que l'écran est éteint. L'écran Blanc écrit les blancs au tampon vidéo. V/H SYNC + Blanc permet BIOS à contrôler les signaux VSYNC et HSYNC. Cette fonction est appliqué seulement pour l'écran DPMS (Affichage de gestion d'énergie Standard). Le mode DPMS utilise les fonctions DPMS offrit par la carte VGA. Power Management > Modem Use IRQ Modem Use IR Cet élément vous permet de régler un IRQ pour le modem. (Default); 4; 5; 7; 9; 10; 11; NA dmes soia auvmv

AWARD BIOS Setup Power Management > Soft-off By PWR-Button Soft-off By PWR-Button Instant-Off (Default) Delay 4 Sec C'est une spécification de ACPI qui est supportée du matériel. Lorsqu'elle est Delay 4 sec, l'interrupteur logiciel de mise en marche sur le panneau du front peut être utilisé pour la mise sous tension, en suspension ou pour éteindre le système. Au mode de mise en marche, le système entre en mode de suspension en appuyant sur l'interrupteur de mise en marche pendant moins de 4 secondes. Le système sera éteint en appuyant pendant plus long que 4 secondes. Le paramètre par défaut est ajusté à Instant-Off; l'interrupteur logiciel de mise en marche ne sera utilisé que pour la mise en marche et pour éteindre le système: il n'y à aucun besoin de l'appuyer pendant 4 secondes, et il n'y aura aucune suspension.

CMOS Setup UTITITY - Copyrignt CC) 1984-2000 Award Sottware VGA LPT & com Wake Up LPT/COM ents HDD & FDD nu Level »» PCI Master wake On PCI Card Wake on LAN on Modem On RTC Timer Disabled s ACTIVITY Monitoring Press Enter 11=e:Move F2:Item Hel Enter:Select anqguage F VGA Off (Default)

transition de l'état d'arrêt. ESC:Exit Fl:General Help Defaults F7:Turbo Defaults Pour activer ou désactiver la détection de l'activité VGA pour la dmes soia auvmv

AWARD BIOS Setup Power Management > Wake Up Events > LPT & COM LPT & COM NONE LPT com LPT/COM (Default) HDD & FDD On (Default) Off PCI Master Off (Default)

Pour activer ou désactiver la détection de l'activité LPT & COM pour la transition de l'état d'arrêt. Power Management > Wake Up Events > HDD & FDD Pour activer ou désactiver la détection de l'activité HDD & FDD pour la transition de l'état d'arrêt. Power Management > Wake Up Events > PCI Master Pour activer ou désactiver la détection de l'activité PCI Master pour la transition de l'état d'arrêt.

Power Management > Wake Up Events > Wake On PCI Card Wake On PCI Card Disabled (Default) Enabled Cet élément vous permet d'activer ou désactiver la fonction Wake On PCI Card. Power Management > Wake Up Events > Wake On LAN/Ring Wake On LAN/Ring Disabled (Default) Enabled Cet élément vous permet d'activer ou désactiver la fonction Wake On LAN/Ring. Power Management > Wake Up Events > RTC Alarm Resume RTC Alarm Resume Disabled (Default) Enabled Cette option vous permet d'activer ou désactiver la fonction de RTC alarm resume. dmes soia auvmv

AWARD BIOS Setup Power Management > Wake Up Events > Date (of Month) Date (of Month) Oto 31 me (hh:m hhimmi:ss Primary INTR On (Default) off Cet élément apparaîtra après avoir activé l'option de “RTC Alarm Resume”. Ici, il est possible de spécifier à quelle date vous souhaitez à faire réveiller le système. Par exemple, l'ajustage à 15 va réveiller le système le 15 de chaque mois. Power Management > Wake Up Events > Time (hh:mm:iss) Cet élément apparaîtra en activant l'option de “RTC Alarm Resume”. Il est possible ici de spécifier l'heure à laquelle vous souhaitez à faire réveiller le système. Power Management > Wake Up Events > Primary INTR Cet élément vous permet d'activer ou désactiver la capacité wake up d'iRQ spécifique.

AWARD BIOS Setup IRQs Activity Monitoring IRQ3 (COM 2) IRQ4 (COM 1) IRQS (LPT 2) IRQ6 (Floppy Disk) IRQ7 (LPT 1) IRQ8 (RTC Alarm) IRQ9 (IRQ2 Redir) IRQ10 (Reserved) IRQ11 (Reserved) IRQ12 (PS/2 Mouse) IRQ13 (Coprocessor) IRQ14 (Hard Disk) Ces éléments activent ou désactivent la détection des activités de périphériques par IRQS pour la transition de l'état IRQ15 (Reserved)

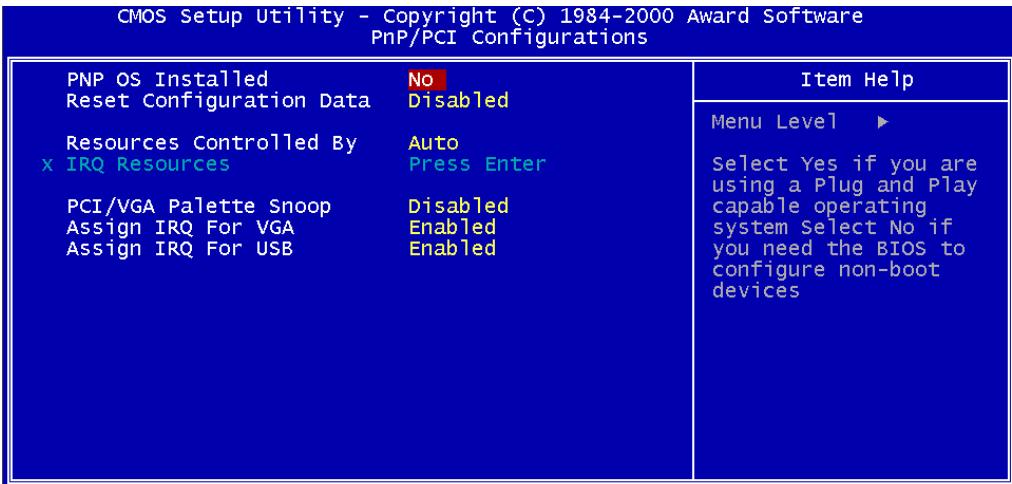

AWARD BIOS Setup PNP/PCI Configuration > PnP OS Installed PnP OS installed En général, les ressources de PnP sont allouées du BIOS pendant Yes le POST (test automatique au démarrage). Si vous travaillez avec No (Default) un système d'exploitation PnP. (tel que Windows 95), ajustez cet élément à Yes pour dire au BIOS de ne configurer que les

reste des ressources de système sera alloué du système ressources nécessaires pour le démarrage (VGA/IDE ou SCSI) d'exploitation PnP. PNP/PCI Configuration > Reset Configuration Data Reset Configuration | Au cas d'un conflit après avoir assigné les IRQS ou après la Data . R : , 2e configuration de votre système, il est possible d'activer cette Enabled fonction ce qui permettra à votre système de réinitialiser Disabled (Default) automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses 1/0.

PNP/PCI Configuration > Resources Controlled By Resources Controlled by Auto (Default) Manual L'ajustage de cette option à Manual permet d'assigner individuellement les IRQS et DMAs aux périphériques ISA et PCI. Pour activer la fonction de configuration automatiquement, ajustez cette option à Auto. dmes soia auvmv

PNP/PCI Configuration > IRQ Resource > IRQ 3, 4, 5, 7, 9, 10, 11, 12, 14, IRQ 3, 4, 5, 7, 9, 10, 1L 12, 14, 15 assigned to PCI/ISA PnP (Default) Legacy ISA 15 assigned to Quand les ressources sont contrôlées à la main, assignez chaque interruption de système un type en dependant du type de périphérique en utilisant l'interruption dmes soia auvmv

PNP/PCI Configuration > DMA Resource > DMA 0, 1, 3, 5, 6, 7 assigned to DMA 0, 1, 3, 5, 6, 7 assigned to PCI/ISA PnP (Default) Legacy ISA Quand les ressources sont contrôlées à la main, assignez chaque système DMA un type, ça dépendant de type de périphérique en utilisant l'interruption. Les périphériques Legacy ISA conciliants avec la spécification originelle du bus PC AT, exigeant une interruption spécifique (telle que IRQ4 pour le portl de série). Les périphériques PCI/ISA PnP conciliants avec le standard Plug and Play, que ce soit conçu pour l'architecture de bus PCI ou ISA. PNP/PCI Configuration > PCI/VGA Palette Snoop PCI/VGA Palette Snoop Enabled Disabled (Default) L'activation de cet élément instruit le VGA PCI de garder le silence (et d'éviter tout conflit) à la mise à jour du registre palette (c'est-à-dire, les données sont acceptées sans réponse des signaux de communication). Cette option ne sera utile que si deux cartes d'affichage utilisent la même adresse de palette et si le bus PCI a été raccordé au même temps (tel que MPEQ ou capture vidéo). Dans un tel cas, Le VGA Pci garde le silence lorsque le MPEG/capture vidéo est défini comme fonction normale dmes soia auvmv

AWARD BIOS Setup PNP/PCI Configuration > Assign IRQ For VGA Assign IRQ For VGA Enabled (Default) Disabled Au cas d'un conflit après avoir assigné les IRQS ou après la configuration de votre système, il est possible d'activer cette fonction ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses 1/0. PNP/PCI Configuration > Assign IRQs For USB Assign IRQ For USB Enabled (Default) Disabled Au cas d'un conflit après avoir assigné les IRQS ou après la configuration de votre système, il est possible d'activer cette fonction ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses 1/0.

PC Health Status Vu que le chip au monitoring du matériel monté sur VIA VT82C686A Super South Bridge, BIOS détectera automatiquement les parameters de l'état du système, tels que la température de CPU, la vitesse de ventilateur de CPU, le voltage de CPU et celui sur la carte mère. D'ici, avec ces données, l'état sera illustré. CHOS Setup Utility — Copyright CC> 1984-2688 Auard Softuare

Frequency/Voltage Control > Auto Detect DIMM/PCI Clock Auto Detect Enabled (Default) Disable Cet élément vous permet d'activer ou désactiver la fonction de détection automatique d'horloge DIMM/P CI. Frequency/Voltage Control > Spread Spectrum Spread Spectrum Enabled Disabled (Default) Cet élément est utilisé à régler le spectre de l'horloge répandue. dmes soia auvmv

L'option "Load Setup Default" charge les paramètres optimisés pour la meilleure performance de système. Les paramètres optimaux présentent assez moins risque par rapport aux paramètres Turbo. Tous les vérifications du produit, rapport de test de compatibilité fiabilité et le contrôle de qualité en fabrication sont basés sur le “Load Setup Defaults". Nous vous recommandons d'utiliser ces paramètres pour l'opération normale. “ Load Setup Defaults “ n'est pas le paramètre le plus lent pour cette carte mère. S'il est nécessaire de vérifier un problème d'instabilité, il est possible de définir à la main le paramètre sur "Advanced BIOS Features” Setup et "Advanced Chipset Features" Setup afin d'obtenir le paramètre le plus lent et sûr. etup Utility Standard CMOS Features Advanced BIOS Features Advanced Chipset Features Integrated Peripherals Power Managenent PnP/PCI Conf igural PC Health Status Quit F9 : Menu in BIOS Select Item Save & Exit Setup Load Fail-Safe Default: dmes soia auvmv

AWARD BIOS Setup Load Turbo Defaults L'option “Load Turbo Defaults" offre une meilleure performance que le “Load Setup Defaults”. Il offre un commodité pour les expert utilisateurs qui veulent faire la carte mère une meilleure performance. Turbo Defaults ne traverse pas le test détaillé de compatibilité et de fiabilité, il est testé seulement avec la configuration et le chargement limitée (par exemple, un système prévu seulement d'une carte son VGA et de deux SIMMs). Veillez à ce que vous connaissiez et compreniez les fonctions de chaque élément du Chipset Setup menu. La différence entre le paramètre Turbo et celui optimal est généralement environ 3% à 5%, ce qui dépend du chipset et de l'application Standard CMOS Features > Frequency/“Voltage Control Advanced BIOS Features Load Setup Defaults Advanced Chipset Features Load Turbo Defaults Integrated Peripherals Pouer Management PnP/PCI Conf igural PC Health Status Select Item Load Turbo Defaults

Set Supervisor Password Le mot de passe protège votre PC contre un usage non autorisé. Après avoir défini un mot de passe, le système demandera d'entrer le mot de passe correct avant le démarrage ou l'accès à Setup. y NASOIE Définition d'un mot de passe: L À l'invite, tapez le mot de passe. Le mot de passe peut être constitué de jusqu'à 8 caractères alphanumériques. En tapant les caractères du mot de passe, ces caractères F9 : Menu Qui Save & Exit Setup

AWARD BIOS Setup VAS Appuyez sur la touche <Enter> après avoir tapé le mot de passe. À la prochaine invite, tapez de nouveau votre mot de passe et appuyez de nouveau sur la touche d'entrée pour confirmer le nouveau mot de passe. Après l'entrée du mot de passe, l'écran retournera automatiquement à l'écran principal. CMOS Setup Utility — Cop: Select Item

VAS Pour désactiver le mot de passe, appuyez sur la touche <Enter> lors de l'invite d'entrer le mot de passe. Un message, qui confirme que le mot de passe a été désactivé, apparaîtra à l'écran. CMOS Setup Utility — Copyright CC) 198 Softuar 5 Quit F9 : Menu in BIOS : Select Item Save & Exit Setup

VAS OI Exit without Saving Utilisez cette fonction pour quitter Setup sans sauvegarder les modifications des valeurs CMOS. Ne pas utiliser cette option si vous souhaitez sauvegarder la nouvelle configuration. CMOS Setup Utility — Copyright CC) 198

AWARD BIOS Setup Mettre à jour le BIOS En flashant votre carte mère, vous êtes d'accord sur la possibilité d'échec de BIOS flash. Si votre carte mère est en fonction et stable, et il n'y a pas de bugs importants qui ont été réparés par la dernière révision de BIOS, nous vous recommandons de NE PAS essayer de mettre à jour votre BIOS En faisant ça, vous êtes en risque d'échec de BIOS flash. Si vous êtes resolés à la mise à jour, ASSUREZ-VOUS d'utiliser la révision correcte de BIOS pour le correct modèle de la carte mère. AOpen Easy Flash est un peu different que la méthode flash traditionelle. Le fichier BIOS binaire et la routine flash sont combinés ensemble, vous n'exécutez donc qu'un fichier pour finir la procèdure flash.

Les procédures ci-dessous est pour le flashing facil: (appliquées pour Award BIOS SEULEMENT)

1. Téléchargez le nouveau fichier zip de mettre à jour le BIOS sous le site web de AOpen.

Par exemple, MX36102.ZIP.

2. Exécutez le logiciel contributif PKUNZIP (http:/uww.pkware.com/) qui supporte des

systèmes d'opération divers pour extraire le fichier binaire de BIOS et l'utilitaire flash. Ou Winzip (http://www.winzip.com/) sous l'environnementin Windows.

3. Sauvegardez le fichier décomprimé dans un disque floppy démarrable.

Parexemple, MX36102.BIN & MX36102.EXE

4. Démarrez le système à partir de l'invite DOS sans charger un gestionnaire de mémoire

(tel que EMM386) ou le pilote de périphérique. Il a besoin d'espace libre de mémoire environ 520K.

5. Exécutez A:>MX36102 et le programme fera les autres.

NE PAS coupez l'alimentation pendant le “FLASHING” jusqu'à où vous êtes demandés !! Redémarrez le système et Appuyez sur la touche <Del> pour entrer BIOS setup, Chargez "Load Setup Defaults", ensuite "Save & Exit Setup”. Terminé!

Overclocking Étant un fabicant-pilote dans l'industrie de carte mère, AOpen toujours entend ce que des clièteles veulent et développe des produits qui s'adaptent aux demandes différentes des utilisateurs. La fiabilité, la compabilité:la technologie-pilote et les caractéristiques sont notre but fondamental en concevant des cartes mère. En plus du critère décrit ci-dessus, il y à des utilisateurs expérimentés qui toujours cherchent à pousser la limitation de performance du système en manière de overclocking ce que nous les appelons ‘Overclockeur". Cette section est dédiée aux Overclockeurs La haute performance de cette carte mère est pourvue d'un maximum du bus horloge de 133MHz CPU. Mais elle vient avec un générateur horloge de 150MHz que nous concevons pour adapter à l'horloge de bus CPU à l'avenir. Les résultats de test dans notre lab illustraient que 150MHz est réalisable quand le correct paramètre et les composants qualifiées étaient présentés, nous éprouvons l'overclocking très confortable à 150MHz. De plus, cette carte mère a toute la gamme de paramètres (CPU core voltage) et une option à ajuster le core voltage du CPU. Le rapport d'horloge CPU peut être jusqu'à 8X, qui supporte presque tous les Pentium Il / Pentium Ill /Celeron CPUs à l'avenir et fournit la flexibilité pour des overclockeurs. Pour votre référence, les configurations suivantes sont ce que nous éprouvons confortable à l'horloge de 150MHz bus Mais Non garantie. © dmes soia auvmv

Carte VGA & Disque dur La carte VGA et le disque dur sont les composants principals pour overclocking, la liste suivante est ce que a été testé dans notre lab. Notez que AOpen ne peut pas garantir qu'il peut être overclocké avec succès de nouveau. Veillez le Available Vendor List (AVL) par lier au notre website officiel. VGA: http://www.aopen.com.tw/tech/report/overclk/mb/vaa-oc.htm HDD: http:/www.aopen.com.tw/tech/report/overclk/mb/hdd-oc.htm dmes soia auvmv

AWARD BIOS Setup (This page left blank intentionally for notes)

Glossaire AC97 Au fond, la spécification AC97 sépare le circuit son/modem en deux parties, un processeur numérique et un CODEC pour 1/0 analogique, ils sont liés par le bus de lien AC97. Puisque le processeur numérique peut être mis dans le chipset principal de la carte mère, l'expense de la solution de son/modem sur la carte peut être réduite. ACPI (Advanced Configuration & Power Interface) ACPI est la spécification de gestion d'énergie de 1997 (PC97). Son but est de réduire la consommation du courant électrique en maîtrisant complètement la gestion d'énergie au système d'exploitation et pas par le BIOS. À cause de ceci, le chipset ou le chip super 1/0 devra fournir au OS une interface de registre standard(tel que Windows 98). Cette idée est un peu similaire à l'interface de registre PnP. Le ACPI définit l'interrupteur ATX de mise en marche momentané pour contrôler la transition de l'état d'alimentation.

Glossary AGP (Accelerated Graphic Port) AGP est une interface bus prévu pour le graphique 3D à haute performance et ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. 2X AGP utilise le bout de montée et de chute de l'horloge de 66MHz et produit la vitesse de transmission de données de 66MHz x 4 bytes x 2 = 528MB/s. 4X AGP utilise également l'horloge de 66MHz mais il a quatre transmissions de données dans la cycle de l'horloge de 66MHZz, ainsi que la vitesse de transmission de données est atteinte le maximum de 66MHz x 4 bytes x 4 = 1056MB/s. AOpen est la première companie de supporter des cartes mères 4X AGP conçus par AX6C (Intel 820) et MX64/AX64 (VIA 694x), ayant commencé de Oct 1999. AMR (Audio/Modem Riser) Le circuit CODEC de la solution de son/modem AC97 peut être mis sur la carte mère ou mis sur la carte Riser (carte AMR) qui est branchée à la carte mère à travers le connecteur AMR. AOpen Bonus Pack CD Un disque embarqué avec le produit carte mère de AOpen, lequel inclue les pilotes de carte mère, Acrobat Reader pour PDF online manuel et autres utilitaires utiles.

APM (Advanced Power Management) À la différence d'ACPI, BIOS contrôle la plupart de fonction de gestion d'énergie APM. La Suspension au disque dur d'AOpen est une bonne exemple de gestion d'énergie APM. ATA (AT Attachment) ATA est la spécification d'interface lecteur. Dans les années de 80, beaucoup de fabricants de logiciel et de matériel a institué la spécification ATA ensemble. AT signifie la structure de bus pour un ordinateur personnel/AT de International Business Machines Corporation (IBM). ATA/66 ATA/66 utilise deux bouts de levée et de chute comme UDMA/33 mais réduit le temps de cycle à 2 horloges, qui est 60ns. La vitesse de transmission de donnée est 4 fois plus rapide que le mode 4 PIO ou mode 2 DMA, 16.6MB/s x4 = 66MB/s. P our utiliser ATA/66, vous avez besoin de câble ATA/66 IDE.

Glossary ATA/100 ATA/100 est une nouvelle spécification IDE à rehausser le bandwidth de transmission de donnée, qui utilise deux bouts de levée et de chute comme ATA/66, mais le temps de cycle est réduit à 40ns. La vitesse de transmission de donnée est (1/40ns) x 2 bytes x 2 = 100MB/s. Pour utiliser ATA/100, vous avez besoin de même câble IDE spécial de 80 fils que ATA/66. BIOS (Basic Input/Output System) Le BIOS est une série de routine/programme d'assemblée qui réside dans EPROM ou Flash ROM, Le BIOS contrôle les périphériques de Input/Ouput et les autres périphériques de la carte mère. En général, offrir la portabilité indépendante du matériel, le system d'exploitation et les pilotes est demandé l'accès au BIOS sans l'accès aux périphériques du matériel directement. Bus Master IDE (DMA mode) Le IDE de PIO (1/0 programmable) traditionnel exige du CPU que celui-ci s'engage dans tous les activités de l'accès IDE y compris l'attente des événements mécaniques. Pour réduire le travail du CPU, le périphérique IDE du bus maître transmettra les données de/à la mémoire sans interrompre le CPU et libérera le CPU de fonctionner simultanément au cours de la transmission des données entre la mémoire et le périphérique IDE. Le pilote IDE de bus maître etle HDD IDE de bus maître seront nécessaires pour supporter le mode IDE de bus maître

CODEC (Coding and Decoding) Normalement, CODEC signifie un circuit qui peut faire une conversion de numérisation à analogie, et cell-ci d'analogie à numérisation aussi. Il est une partie de la solution AC97 de son/modem DIMM (Dual In Line Memory Module) Le socket DIMM à un totale de 168 chevilles et supporte une donnée de 64-bit. Il peut être le coté simple ou double; les signaux de doigt d'or sur chaque coté de PCB sont differents, c'est pourquoi il est appelé double ligne d'entrée. Presque tous les DIMMs sont fabriqués par SDRAM, qui utilisent 3.3V. Notez que quelques DIMMs anciens sont fabriquées par FPM/EDO et utilisent 5V seulement. Ne confondez pas SDRAM et DIMM. ECC (Error Checking and Correction) Le mode ECC a besoin de 8 bits ECC pour une donné de 64-bit. Chaque fois l'accès à la mémoire, les bits ECC sont mis à jour et vérifiés par un algorithm spécial. L'algorithme ECC est capable de détecter l'erreur de bit double et de corriger automatiquement l'erreur de bit simple quand le mode partié peut détecter l'erreur de bit simple.

Glossary EDO (Extended Data Output) Memory La technologie de DRAM EDO est très semblable à FPM (Mode de page rapide). Guère different de la FPM traditionelle qui tri-exprime la sortie de donnée pour commencer l'activité préchargé, DRAM EDO tient la donnée de mémoire validé jusqu'au prochain cycle de l'accès à la mémoire qui est semblable à l'effect de pipeline et reduit l'état d'une horloge. EEPROM (Electronic Erasable Programmable ROM) Nous l'avons vue comme E*PROM. Tous les deux EEPROM et Flash ROM peuvent être reprogrammées par un singal électrique, mais la technologie d'interface est differente. La taille de EEPROM est plus petite que celle de flash ROM, la carte mère d'AOpen est conçue une conception sans cavalier et sans pile pour EEPROM EPROM (Erasable Programmable ROM) La carte mère traditionelle sauvegarde le code BIOS dans la EPROM. Celle-ci peut être effacée par rayons ultraviolets (UV). Si le BIOS doit être mis à jours, vous devez supprimer EPROM de la carte mère, efface à travers rayons ultraviolets reprogramme, et ensuite reinsére.

EV6 Bus EV6 Bus est la technologie de processeur Alpha de Digital Equipment Corporation. EV6 bus utilise deux bouts d'horloge de montée et de chute à transférer des données, similaire à DDR SDRAM ou bus ATA/66 IDE. Vitesse de EV6 Bus = horloge du bus externe de CPU x 2. Par exemple, EV6 bus de 200 MHz utilise horloge du bus externe de 100 MHz, mais la vitesse équivalente est de 200 MHz. FCC DoC (Declaration of Conformity) Le DoC est le standard de composant certificateur des règlements de la FCC EMI. Ce standard permet au composant DIV (tel que la carte mère) d'appliquer séparément une étiquette DoC sans protection par un boîtier. FC-PGA (Flip Chip-Pin Grid Array) FC signifie Flip Chip, FC-PGA est un nouveau progiciel de Intel pour Pentium II CPU. Il peut brancher dans socket SKT370, mais exige la carte mère d'ajouter quelques signaux sur socket

370. C'est-à-dire, la carte mère a besoin d'être reconçu. Intel va charger FC-PGA 370 CPU et

supprime slotl CPU peu à peu.

Glossary Flash ROM La Flash ROM peut être reprogrammée par le signal électrique. Pour BIOS, c'est plus facil de mettre à jour par l'utilitaire flash, mais c'est aussi plus facil d'être infecté par virus. À cause d'augmentation des fonctions nouvelles, la taille de BIOS augmente de 64KB à 256KB (2M bit). AXST de AOpen est la première carte mère d'installer Flash ROM de 256KB (2Mbit). Maintenant la taille de Flash ROM est augmentée à 4M bit sur la carte mère d'AX6C (Intel 820) et de MX3W {Intel 810). FSB (Front Side Bus) Clock L'horloge FSB signifie l'horloge de bus externe de CPU. Horloge interne de CPU =Horioge FSB de CPU x Rapport d'horloge de CPU

IEEE 1394 IEEE 1394 est une interface numérique et bas coût qui à vu le jour par Apple Computer pour être un desktop LAN et a été développée par le comité IEEE. L'IEEE 1394 peut transférer des données aux taux de 100, 200 ou 400 Mbps. Une des solutions est de connecter les périphériques de télévision numérique ensemble aux taux de 200Mbps. Serial Bus Management offre un complet contrôle de configuration du bus de série en forme d'optimiser le minutage arbitraire, garantie d'alimentation électrique correct pour tous les périphériques sur le bus, l'assignation de canal ID isochrone ; et la notification de erreurs. L'IEE 1394 a deux types de transfert de données: asychrone et isochrone. Le transfert asychrone est un ordinateur traditionel d'une interface de mémoire cartographique, de chargement et de sauvegarde. Les exigences des données sont envoyées à une adresse spécifique et la reconnaissance est remise. En plus d'une architecture qui escalade la technologie de silicon, les caractéristiques de IEEE 1394 ont une interface unique de canal isochrone de donnée. Les canaux isochrones de donnée fournissent un transfert de donnée garant à la vitesse prédécidée. C'est important particulierment pour les données au temps décisif que la transmission just-in-time élimine le besoin du délai très cher.

Glossary Parity Bi Le mode parity utilise 1 parity bit pour chaque byte, normalement c'est un mode pair, c'est-à-dire, chaque fois vous mettez à jour les données de mémoire, parity bit sera ajusté à faire un compte pair "1" pour chaque byte. La prochaine fois, si la mémoire est lue avec le nombre impair de "1", la erreur de parity se produit et c'est appelé l'erreur de détecter un simple bit. PBSRAM (Pipelined Burst SRAM) Pour le Socket 7 CPU, une lecture de donnée éclat demande quatre QWord (Quad-word, 4x16 = 64 bits). PBSRAM a besoin du temps de décoder une adresse et envoye les QWords restes au CPU selon la séquence prédéfinie. Normalement, c'est 3-1-1-1, un total de 6 horloges, qui est plus rapide que la SRAM asynchrone. La PBSRAM est toujours utilisé sur le cache L2 (level 2) de Socket 7 CPU. Slot 1 et Socket 370 CPU n'ont pas besoin de PBSRAM. PC-100 DIMM SDRAM supporte l'horloge de 100MHZz du bus CPU FSB. PC-133 DIMM SDRAM supporte l'horloge de 133MHz du bus CPU FSB.

PCI (Peripheral Component Interface) Bus Un Bus pour la connection interne des périphériques peripheral, est le canal de donnée à haute vitesse entre un ordinateur et une carte expandue. PDF Format Un format d'un fichier pour un document électrique, le format PDF est indépendant de la plate-forme, vous pouvez lire un fichier PDF sous Windows, Unix, Linux, Mac … avec un lecteur PDF different. Vous pouvez aussi lire un fichier PDF par web browser tel que IE et Netscape, notez que vous ayez besoin d'installer plug-in PDF d'abord (Inclu dans Acrobat Reader). PnP (Plug and Play) La spécification PnP suggère l'interface de registre standard pour BIOS et le system d'exploitation (tel que Windows 95). ces registres sont utilisés par BIOS et le system d'exploitation à configurer la ressource du système et à éviter des conflits. Le IRQ/DMA/Mémoire sera allocalisé automatiquement par PnP BIOS ou le system d'exploitation. Actuellement, presque tous les cartes de PCI et la plupart de cartes de ISA sont déjà en conformité de PnP.

Glossary POST (Power-On Self Test) La procédure du test automatique après le démarrage, parfois il est le premier ou deuxième écran BIOS affiché sur votre écran au moment de démarrage du système RDRAM (Rambus DRAM) Rambus est une technologie de mémoire qui emploie un mode éclat grand de transmission de donnée. La transmossion de donnée peut être plus haute que SDRAM. RDRAM est tomé en cascade dans l'opération de canal. Pour Intel 820, il ne supporte qu'un canal RDRAM, la donnée de 16-bit per canal, et ce canal peut avoir un maximum de 32 périphériques de RDRAM, n'import combien de sockets RIMM. RIMM (Rambus Inline Memory Module) Le module mémoire de 184 chevilles supporte la téchnologie de mémoire RDRAM. Un module mémoire RIMM peut contenir jusqu'au maximum de 16 périphériques de RDRAM.

SDRAM (Synchronous DRAM) SDRAM est une des technologie DRAM qui permet DRAM à utiliser la même horloge comme le bus host de CPU (EDO et FPM sont asynchrones et n'ont pas le signal d'horloge). Il est similaire à PBSRAM d'utiliser la transmission en mode éclat. La SDRAM est une DIMM de 64-bit 168 chevilles et s'opère à 3.3V. AOpen est la première compagnie de supporter dual-SDRAM DIMMs sur la carte (AP 5V), de Q1 1996 Shadow E?PROM Un espace du mémoire dans la Flash-ROM pour simuler l'opération E‘PROM, la carte mere de Aopen utilise Shadow E?PROM pour la conception sans cavalier et sans pile SIMM (Single In Line Memory Module) Le socket SIMM n'est que 72 chevilles, et un côte simple. Les signaux de doigt d'or sur chaque côté de PCB sont identiques. C'est pourquoi il est appelé Simple ligne d'entrée. La SIMM est fabriquée par DRAM de FPM ou de EDO et supporte une donnée de 32-bit. La SIMM a été retiré sur la conception de la carte mère actuelle.

Glossary SMBus (System Management Bus) Le SMBus est aussi appelé le bus 12C. Il est un bus de deux-fil developé pour le composant de communication (particulièrement pour le semiconducteur IC). Par exemple, Réglez l'horloge de générateur d'horloge pour la carte mère sans cavalier. La vitesse de transmission de donnée de SMBus n'est que 100Kbit/s, laquelle permet un host à communiquer avec CPU et beaucoup de maîtres et esclaves pour envoyer/recevoir des message. SPD (Serial Presence Detect) Le SPD est un petit périphérique de ROM ou de EEPROM en résidant sur DIMM ou RIMM. Le SPD stocke l'informations de configuration du module telle que l'horloge de DRAM et les paramètres de chip. Le SPD peut être utilisé par BIOS à décider la meilleure horloge pour ce DIMM où RIMM. Ultra DMA/33 Contrairement au mode PIO traditionnel qui n'utilise que le bout de montée du signal de commande IDE pour la transmission de données, le DMA/33 utilise le bout de montée et de chute. De là, la vitesse de transmission de données est le double du mode 4 de PIO ou du mode 2 de DMA..

16.6MB/s x2 =33MB/s USB (Universal Serial Bus) USB est un bus de périphérique de série à 4 chevilles qui est en état de tomber en cascade les périphériques à vitesse basse/moyenne (moins que 10Mbits/s) tels que le civaier, la souris, la manette pour jeu, scanner, imprimante et modem/ISDN. Grâce au USB, les câbles complexes sur l'arrière du panneau de votre PC peuvent être éliminés. VCM (Virtual Channel Memory) La mémoire Virtual Channel (VCM) de NEC est une core architecture nouvelle de DRAM qui améliore radicalement la capacité de mémoire pour servir des conditions multimédia. La VCM augmente la efficacité de bus mémoire et la performance d'aucune technologie DRAM en offrant des registres rapides et statique entre le coeur de mémoire les chevilles 1/0. Utiliser la technologie VCM est pour la résultat de latence réduit d'accès des données et la consommation réduite d'énergie

Glossary ZIP file Un format d'un fichier comprimée est de réduire la taille d'un fichier. Pour décomprimer celui, exécutez le logiciel contributif PKUNZIP (http//www.pkware.com/) pour l'environment DOS et l'autre système d'exploitation où WINZIP (http//www.winzip.com/) pour l'environement de windows

Je Localisation des pannes

ns SupportTechnique Cher Client, Nous vous remercions d'avoir choisi les produits AOpen. Fournir le service le meilleur et le plus rapide à notre clientèle est notre première priorité. Cependant, nous recevons quotidiennement de nombreux emails et coups de téléphone du monde entier et il nous est très difficle de servir chacun à temps. Nous vous recommandons de suivre les procédures ci-dessous et de chercher à vous faire aider avant de nous contacter. Avec votre aide, nous pourrons alors continuer à fournir le meilleur service de qualité à plus de clients Merci beaucoup pour votre compréhension! L'équipe de Support Technique AOpen Online Manuel: Vérifiez le manuel attentivement et assurez-vous que le 1 réglage des cavaliers et la procédure d'installation soient corrects. http:/www.aopen.com.twtech/dounload/manual/default.htm recommendons de choisir votre carte mère/ carte/ périphérique en faisant référence des rapports du test compatible PC. http://www.aopen.com.tw/tech/report/default.htm 2 Rapport du test Avant d'assembler votre ordinateur, nous vous one

FAQ: les dernière questions souvent demandées peuvent contenir une solution pour votre problème. http://www.aopen.com.tu/tech/fag/default.htm Téléchargement: vérifiez ce tableau pour obtenir la dernière mise à jour de BIOS/utilitaires et des pilotes http://www.aopen.com.tw/tech/download/default.htm NewsGroup: Dans lequel notre ingénieur technique ou des utilisateurs professionels peuvent répondre à votre problème. http://www.aopen.com.tw/tech/news grp/default.htm Contactez le Distributeurs/Revendeurs: Notre produits sont vendus par les revendeurs et les intégrateurs. Ils doivent connaître bien la configuration de votre système et vous aider à résoudre votre problème la plus efficacement que nous. Enfin, si vous voulez acheter l'autre produit dans leur boutique la prochaine fois, leur attitude de service est une référence très importante pour vous. CREER) ‘rechnicai Support

Contactez nous : Préparez la configuration détaillée du système et le 7 symptôme d'erreur avant de nous contacter. Le numéro de partie, le numéro de série et la version de BIOS sont également utiles. Numéro de Partie et de série Les numéros de partie et de série sont imprimés sur l'étiquette de code à barres. Vous pouvez les trouver sur l'emballage, sur le slot ISA/CPU ou sur le coin de PCB. Par exemple:

P/N:91.88110.201 S/N:91949378KN73 Numéro de série. Numéro de page 1881102 DA 22037 BKN Ta ?| P/N: 91.88110.201 est le numéro de partie, S/N: 91949378KN73 est le numéro de série.

Nom de modèle et version de BIOS Le nom du modèle et la version de BIOS apparaît dans le coin en haut à gauch de l'écran au premier démarrage POST | l'ecran POST ). Par exemple: ( MX36 R1.20 } ul.01.2' 00 AOpen Inc. Award Plug and Play BIOS Extension v1.0A Copyright © 1998, Award Software, Inc MX36 est le nom du modèle de la carte mère, R1.20 est la version de BIOS.

CiubAoëer" nn) Enregistrement du Produit Nous vous remercions d'avoir choisi les produits AOpen. AOpen vous encourage à passer quelleques minutes à finir l'enregistrement du produit suivant. Enregistrer votre produit assurera la haute qualité de services offert par AOpen. Après l'enregistrement, vous pourrez Avoir l'occasion d'utiliser une machine avec slot en ligne et de gagner un prix de AOpen par accumuler vos primes pour le dernier échange de prix. Être promu à l'adhérent d'or du projet du Club AOpen. Recevoir la notification par email en adressant les avertissement de sécurité de produit. Son but est d'avertir les consonmmateurs plus vite et de façon pratique quand les produits se passent les problèmes techniques. Recevoir la notification par email en adressant les annonces du produit. Être capable de personnaliser vos pages web de AOpen. Recevoir la notification par email en adressant la dernière information déclarée de BIOS/Pilote/Logiciel Avoir l'occasion de participer aux projets des produits promotionnels spécials.

FTechnicat Support + Avoir la priorité de service plus haute en recevant le support technique offert par les spécialistes de AOpen dans le monde. +__ Être capable de rejoinder la discussion des newsgroups basés sur le web. AOpen est sûr que l'information offert par vous en ligne est cryptographiée, pour qu'elle ne puisse pas être lue ou interceptée par autres personnes ou sociétés. De plus, AOpen ne révélera aucune information que vous avez soumis sous aucunes conditions. Consultez notre online privacy policy pour obtenir plus d'information sur notre politique de société.

Web: http://www.aopen.com Email : Envoyez-nous un email en remplissant le formulaire de contact ci-dessous anglais japonais chinois traditionel allemand chinois simplifié TEL: État-Unis Pays-Bas Chine Taïwan Allemagne http:/www.aopen.com.tw/tech/contact/techusa.htm http://aojp.aopen.com.tw/tech/contacttechjp.htm http://w3.aopen.com.tw/tech/contactitechtw.htm http://www.aopencom.de/tech/contact/techde.htm http://www.aopen.com.cn/tech/contact/techcn.htm 650-827-9688 +31 73-645-9516 (86) 755-375-3013 (886) 2-2696-1333 +49 (0) 2102-157-700
