Type de produit	Carte mère AOPEN AX37PRO
Socket	Socket 370
Chipset	Intel 815EP
Format	ATX
RAM supportée	SDRAM, jusqu'à 1 Go
Slots d'extension	3 x PCI, 1 x AGP
Ports USB	2 ports USB 1.1
Alimentation électrique	ATX 20 broches
Dimensions approximatives	30.5 cm x 24.4 cm
Poids	Environ 1.5 kg
Compatibilités	Compatible avec les processeurs Intel Pentium III et Celeron
Fonctions principales	Gestion des périphériques, connectivité réseau, support audio intégré
Entretien et nettoyage	Nettoyer régulièrement la poussière, vérifier les connexions
Pièces détachées et réparabilité	Réparabilité moyenne, pièces disponibles sur le marché
Sécurité	Éviter les surcharges électriques, utiliser un boîtier bien ventilé
Informations générales	Produit destiné aux utilisateurs souhaitant construire un PC avec des composants plus anciens

FOIRE AUX QUESTIONS - AX37PRO AOPEN

Comment installer la carte mère AOPEN AX37PRO ?

Pour installer la carte mère AOPEN AX37PRO, commencez par placer la carte sur une surface antistatique. Insérez-la dans le boîtier en alignant les trous de montage avec les entretoises. Fixez-la avec des vis appropriées et connectez tous les câbles nécessaires.

Quels sont les ports disponibles sur la AOPEN AX37PRO ?

La AOPEN AX37PRO dispose de plusieurs ports, y compris des ports USB, des ports audio, et des prises Ethernet. Consultez le manuel pour une liste complète des ports et de leurs emplacements.

Comment résoudre un problème de démarrage avec la AOPEN AX37PRO ?

Si la carte mère ne démarre pas, vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous également que l'alimentation fonctionne. Si le problème persiste, essayez de retirer tous les périphériques non essentiels et de démarrer avec le minimum de matériel.

La AOPEN AX37PRO prend-elle en charge les processeurs modernes ?

La AOPEN AX37PRO est conçue pour être compatible avec certains processeurs. Vérifiez la liste de compatibilité des processeurs dans le manuel ou sur le site Web du fabricant pour vous assurer que votre processeur est pris en charge.

Comment mettre à jour le BIOS de la AOPEN AX37PRO ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site Web de AOPEN. Ensuite, créez un support USB avec le fichier BIOS, redémarrez l'ordinateur et accédez à l'utilitaire de configuration du BIOS pour effectuer la mise à jour.

Quels types de mémoire RAM sont compatibles avec la AOPEN AX37PRO ?

La AOPEN AX37PRO prend en charge la mémoire RAM DDR4. Assurez-vous de vérifier la capacité maximale et la vitesse prise en charge dans le manuel pour une compatibilité optimale.

Comment résoudre un problème d'affichage sur la AOPEN AX37PRO ?

Si vous rencontrez des problèmes d'affichage, vérifiez que la carte graphique est bien insérée dans son port. Assurez-vous également que le moniteur est allumé et connecté correctement. Essayez de réinitialiser la carte graphique ou de tester avec un autre écran.

Y a-t-il des fonctionnalités de sécurité sur la AOPEN AX37PRO ?

Oui, la AOPEN AX37PRO inclut des fonctionnalités de sécurité telles que le mot de passe du BIOS et le support TPM pour le cryptage des données. Consultez le manuel pour plus de détails sur la configuration de ces fonctionnalités.

MODE D'EMPLOI AX37PRO AOPEN

Qu'est ce qu'il y a dans ce manuel

Qu'est ce qu'il y a dans ce manuel. 2
Remarquez 8
Avant de début 9
Vue d'ensemble 10
Caratéristique 11
La Procedure de I'installation rapide 15

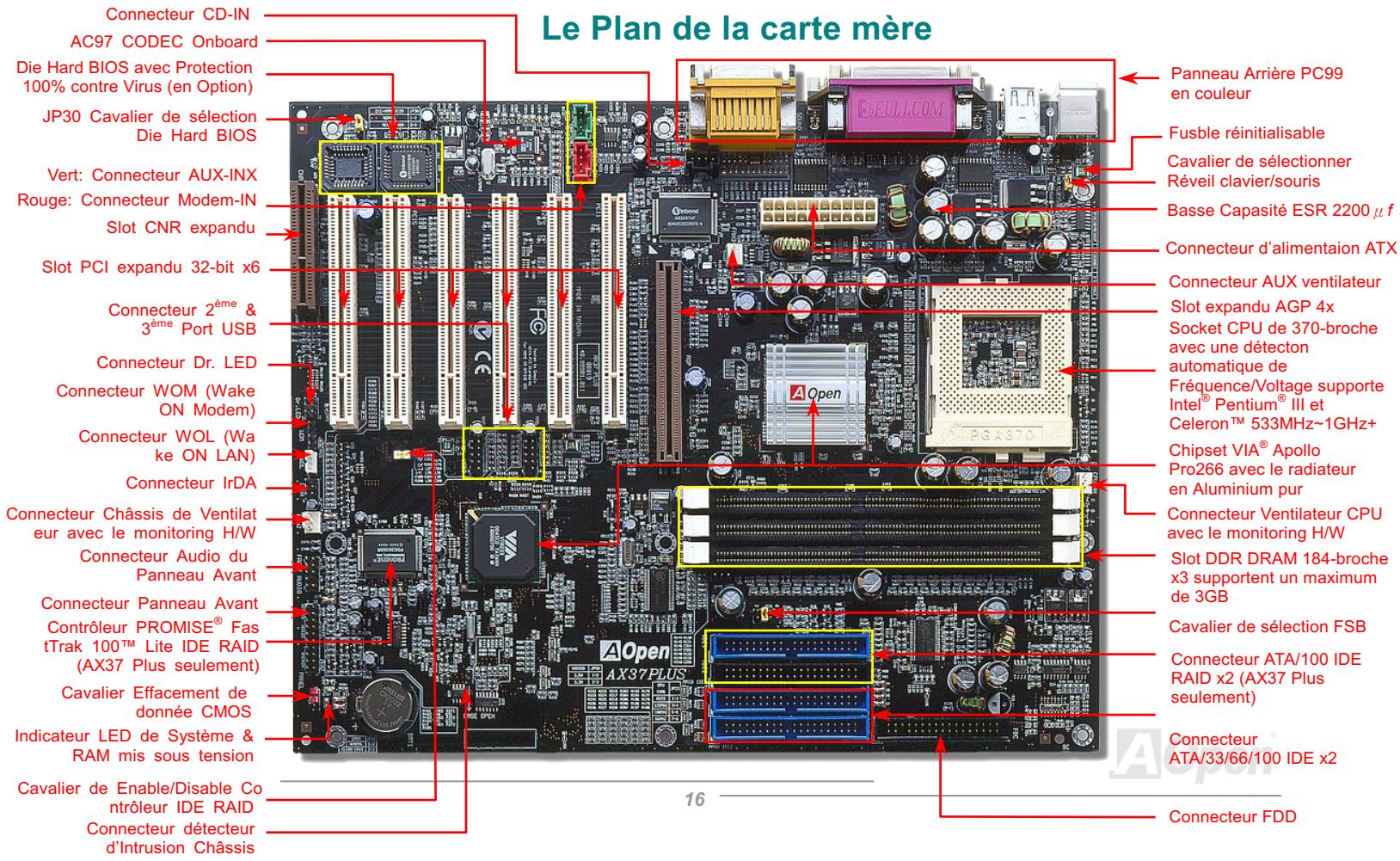

Le Plan de la carte mère 16
Bloc. Diagramme 17

Installation du Matériel 19

Effacement de Donnée CMOS 20
L'installation du CPU 21
JP23 Rapport Horloge FSB/PCI 23
Conception du CPU Sans Cavalier 25
Connecteur CPU et Ventilateur de Boitier (Avec le Monitoring H/W) 31

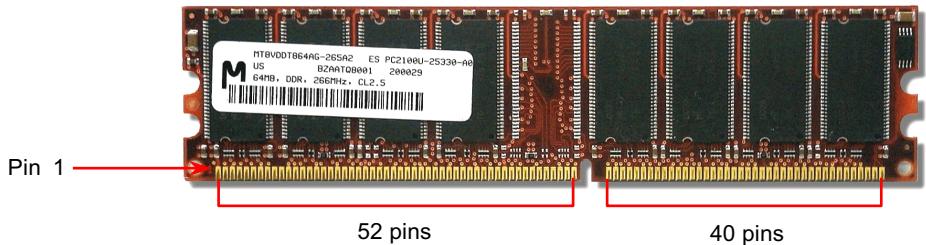

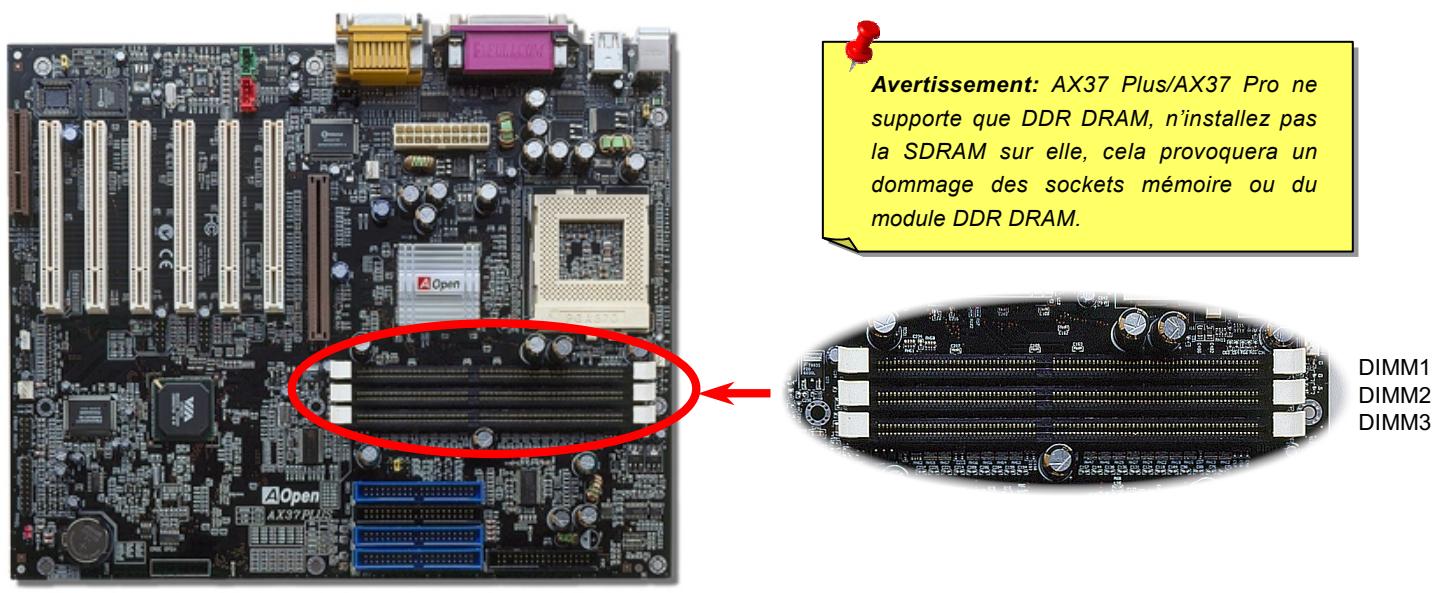

Socket DRAM 32
Indicateur LED de système et RAM mis sous tension 34

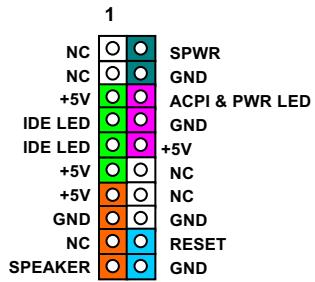

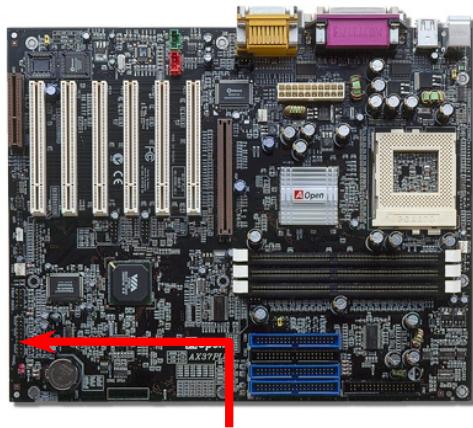

Connecteur Panneau Avant 35

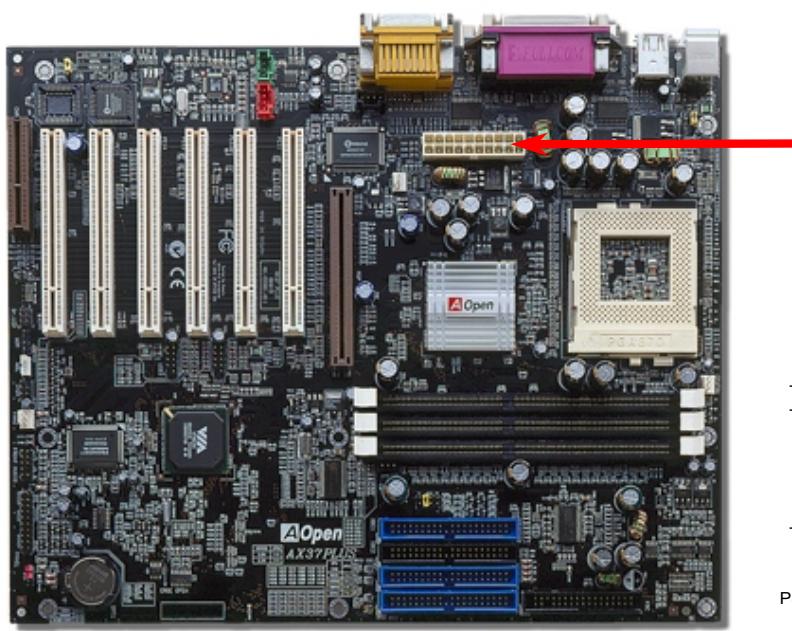

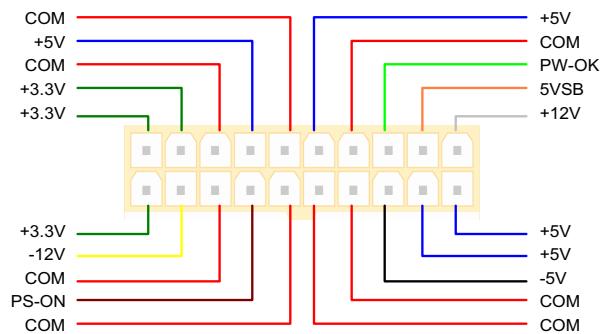

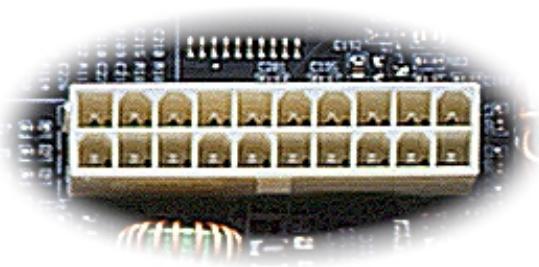

Connecteur l'alimentation ATX 36
AC Power Auto Recovery 37

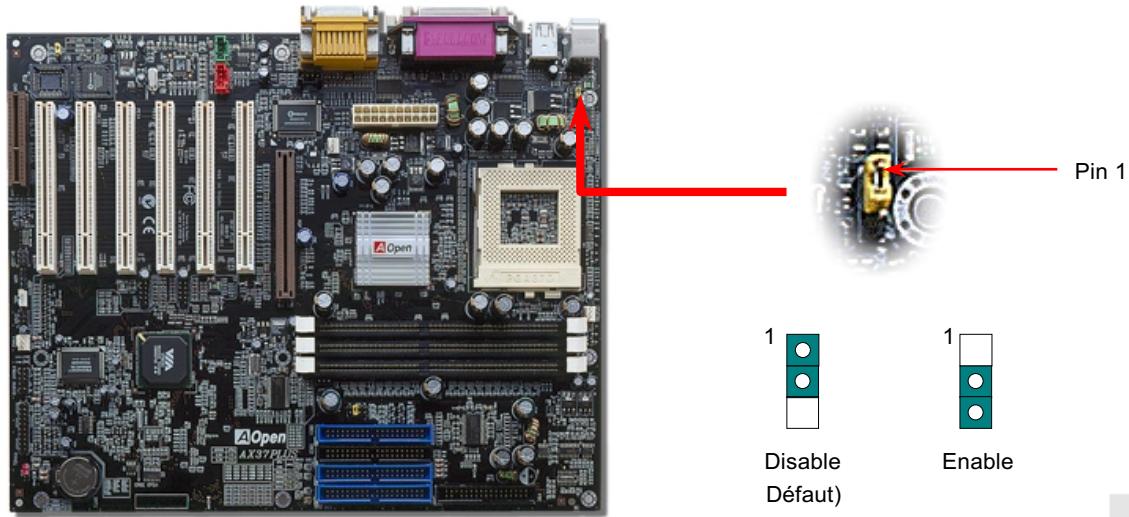

JP28 Rereil Clavier 37

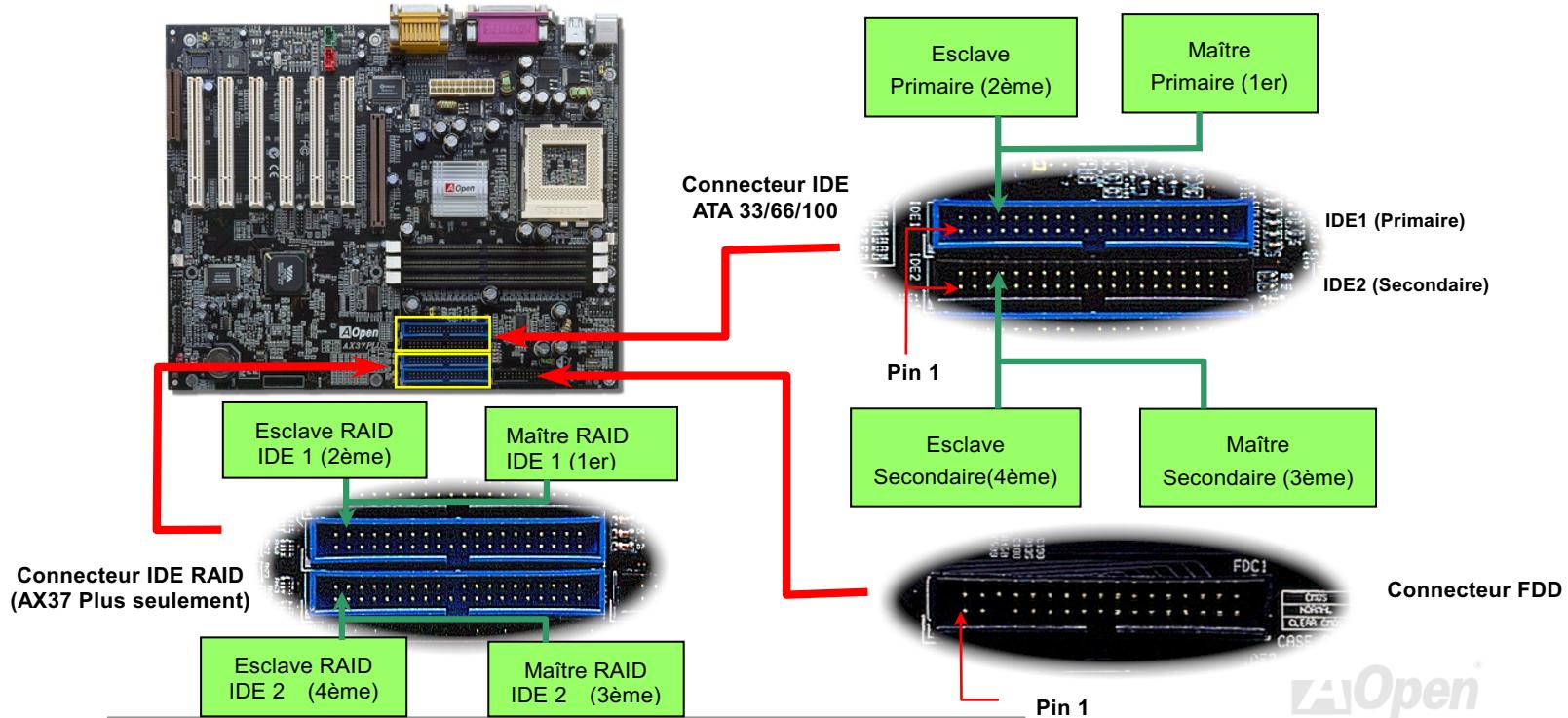

Connector IDE, Floppy et IDE RAID (AX37 Plus tableau) 38

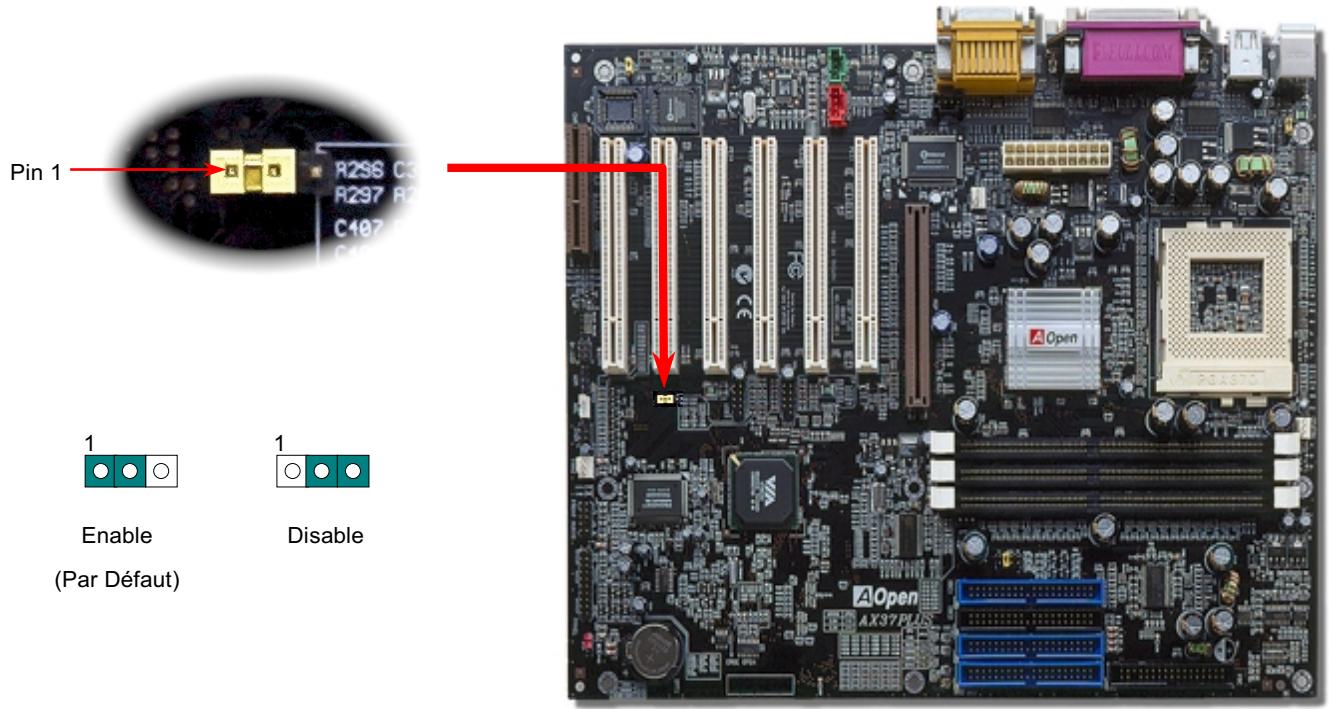

JP35 Enable/Disable le Contrôleur IDE RAID Onboard 40

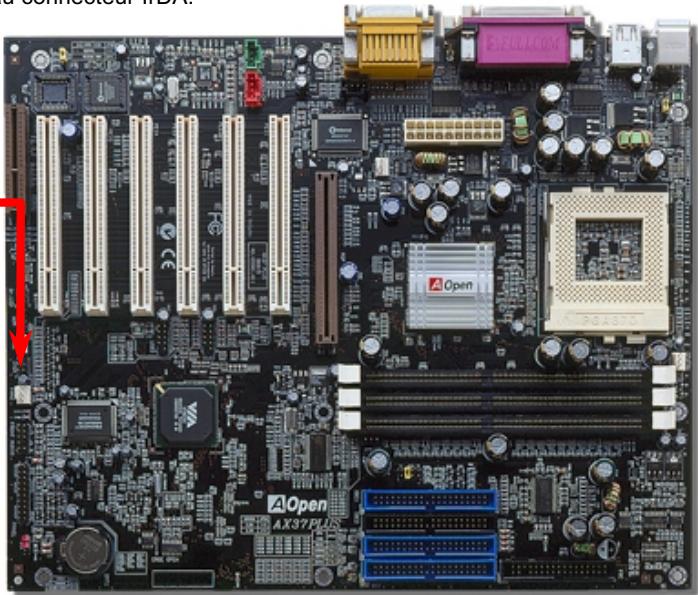

Connecteur IrDA 41

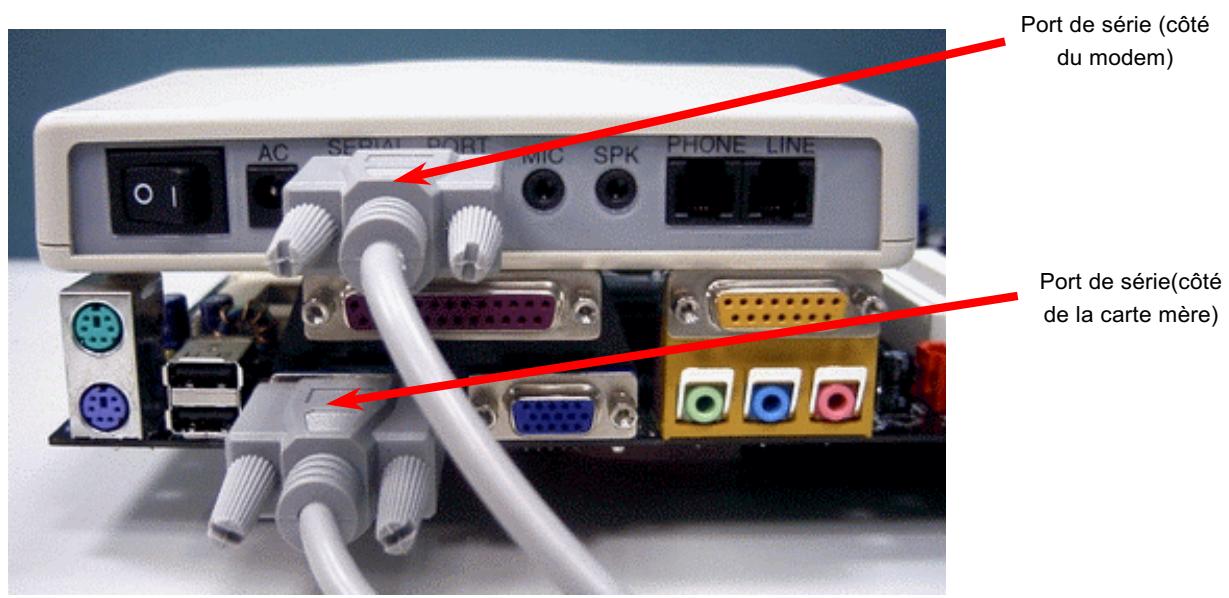

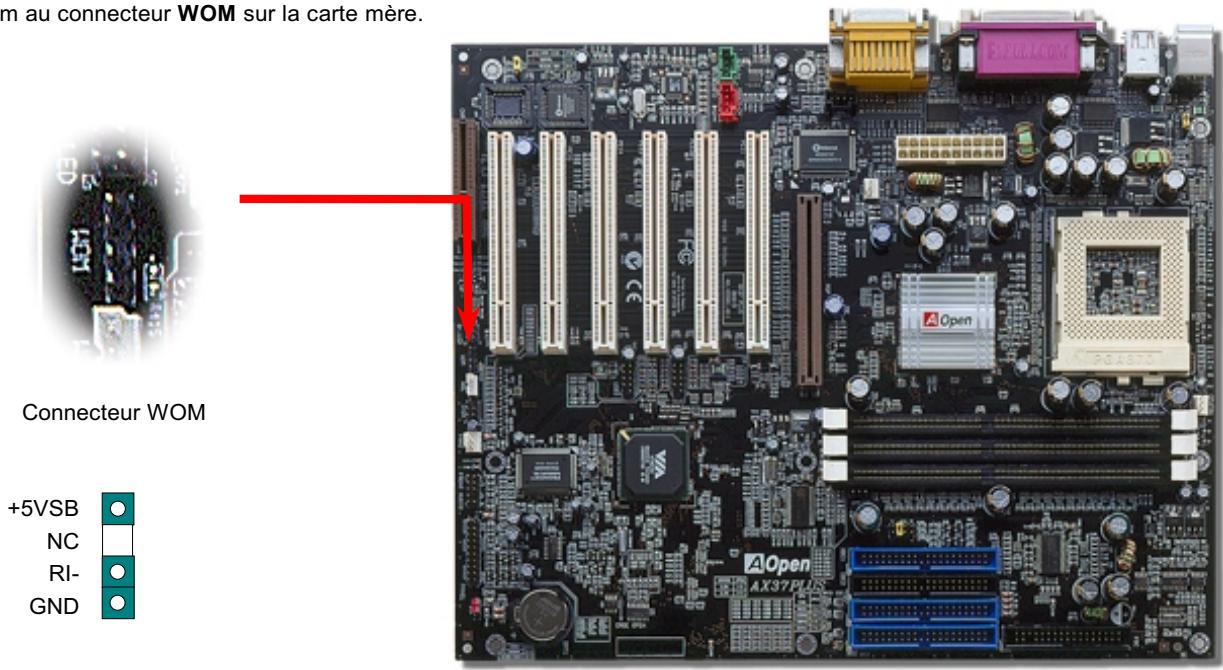

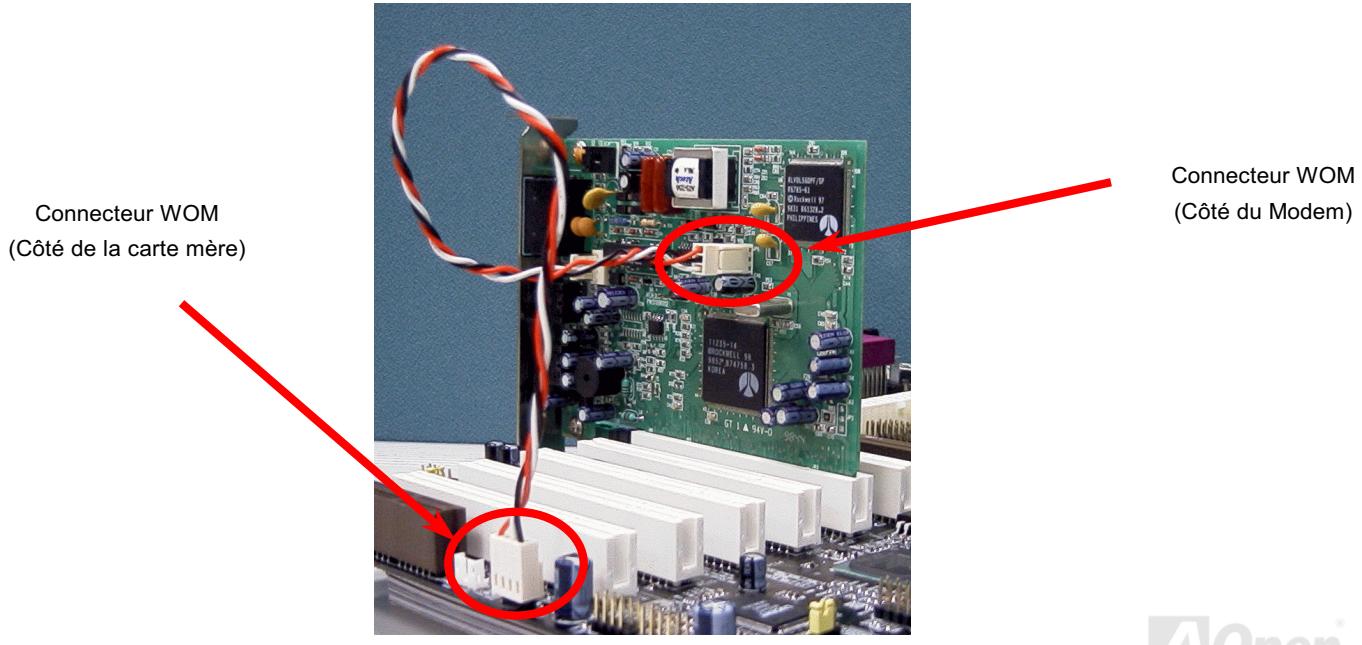

Connecteur WOM (Réveil modem de zéro volt) 42

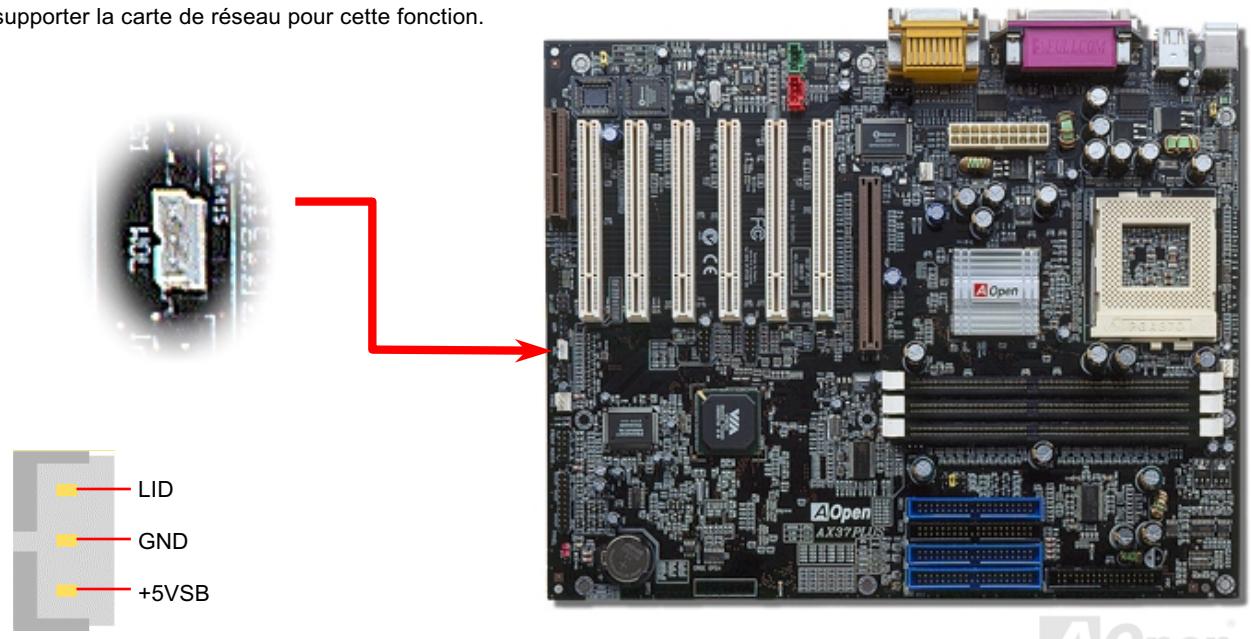

WOL (Réveil LAN) 45

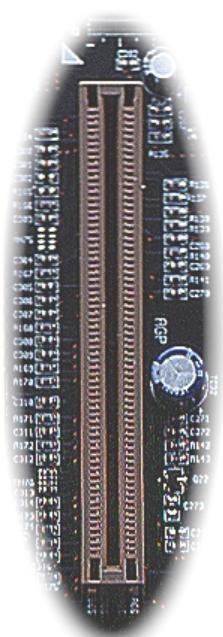

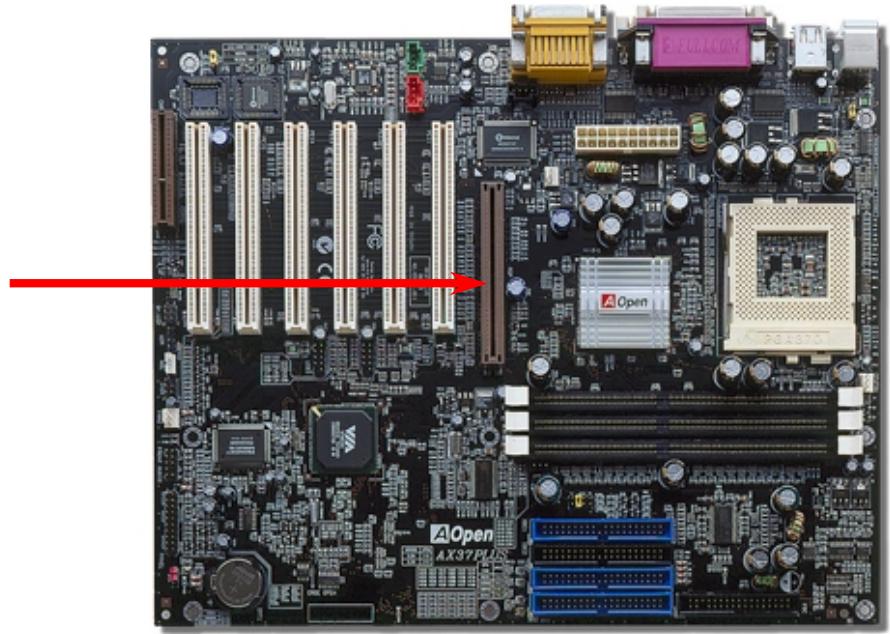

Slot AGP expandu (port graphique acceléré) 47
Slot CNR expandu (Riser Communications et Reseau) 48

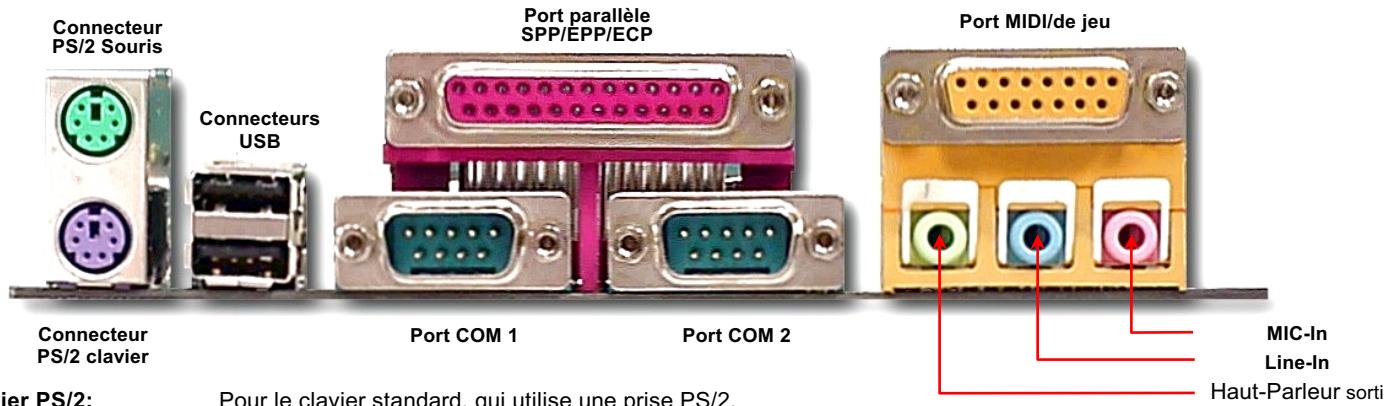

PanneauarrierePC99marquenecoulleur 49

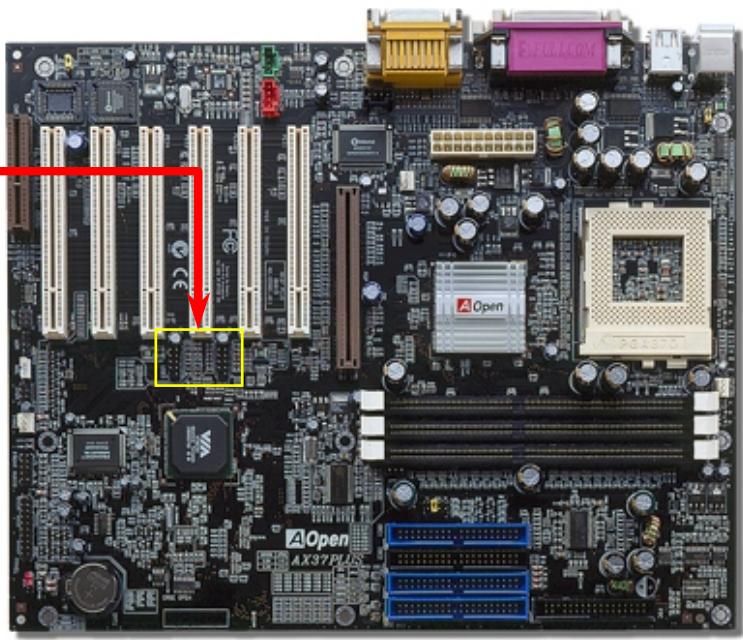

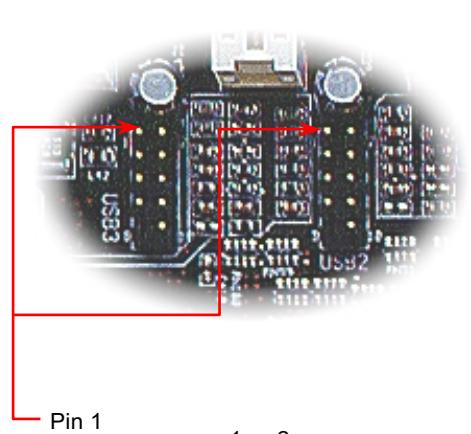

Supporter 2 ^éme & 3 ^éme Port USB. 50

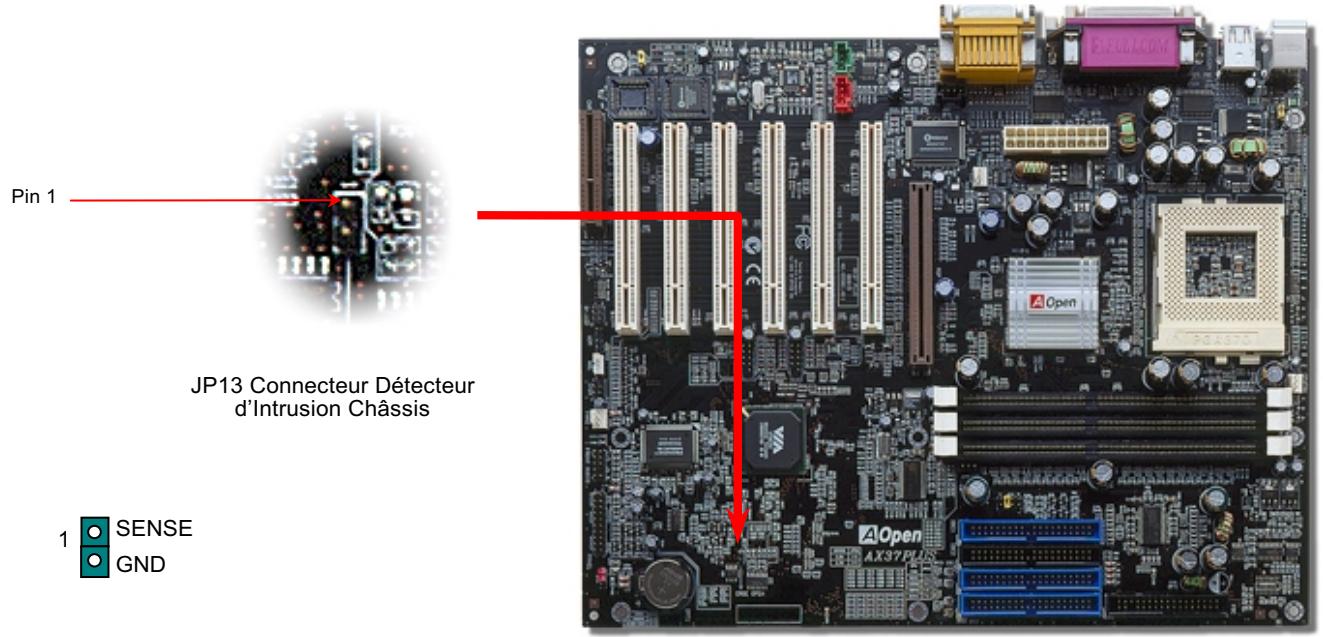

Detecteur d'Intrusion Chassis 51

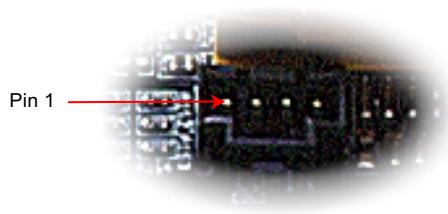

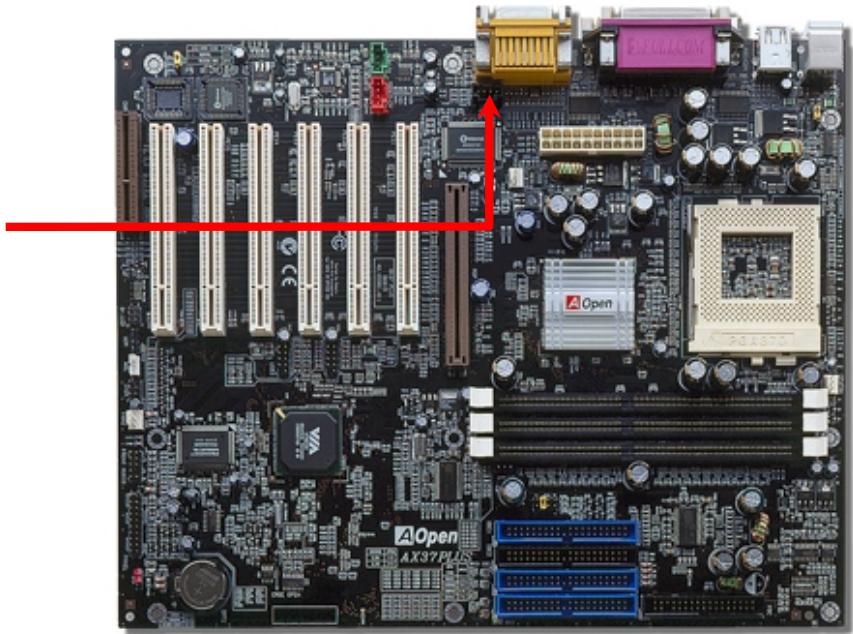

Connecteur CD Audio 52
Connecteur Modem Audio 53

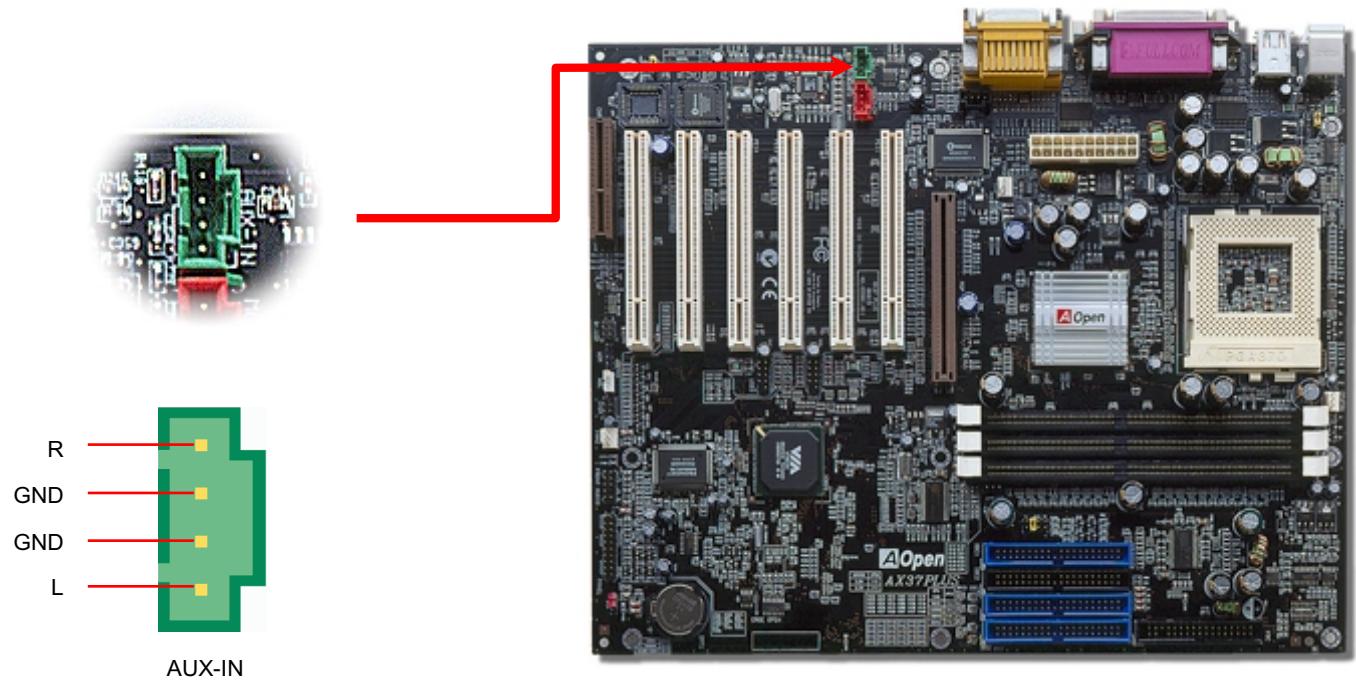

Connecteur AUX-IN 54

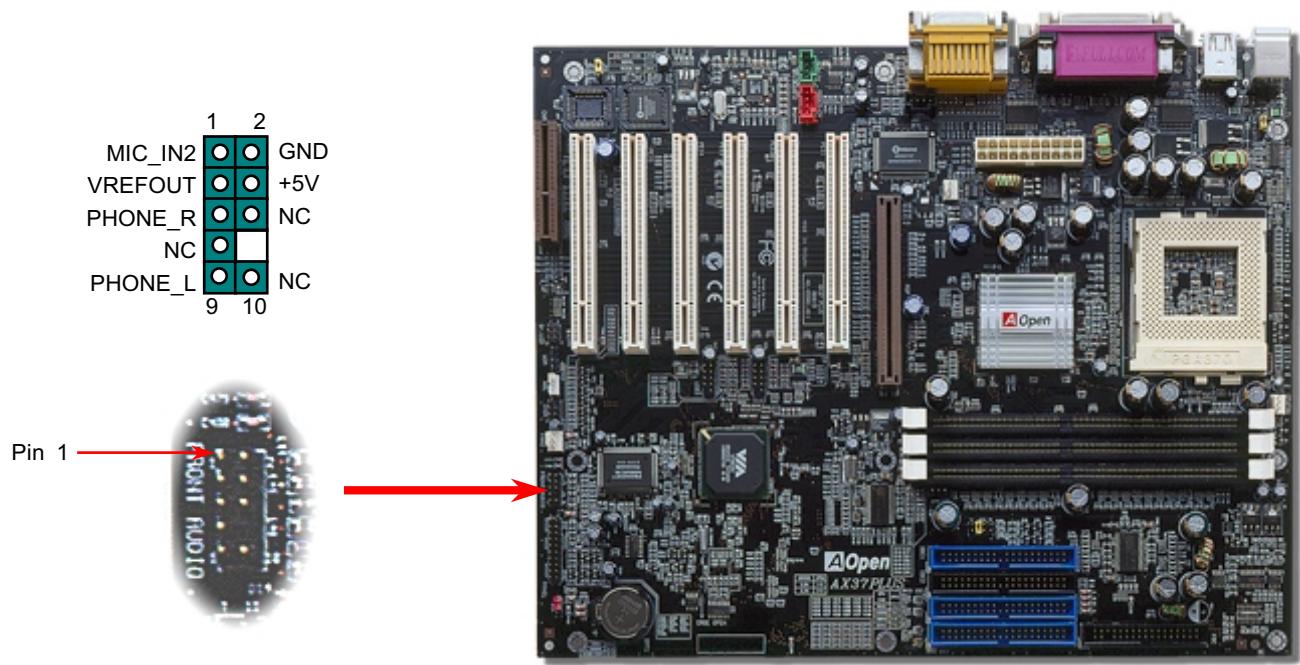

Connecteur Audio au Panneau Avant. 55

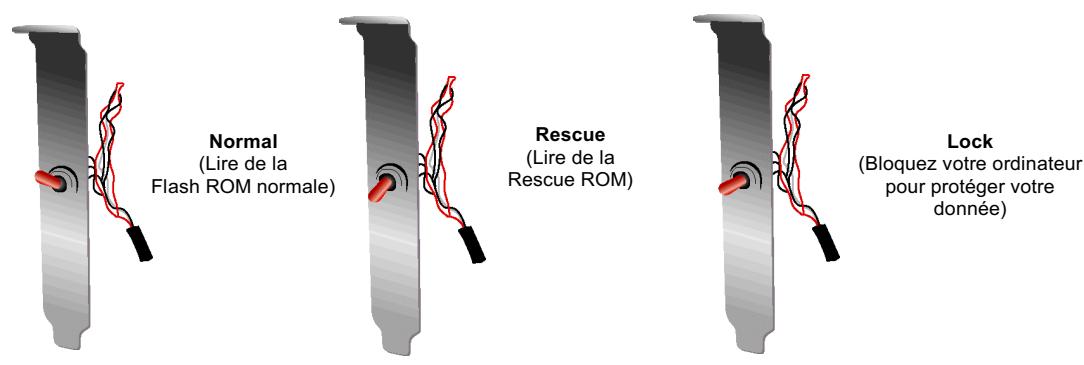

Die-Hard BIOS (100% Protection Contre Virus, en Option par utiliser) 56

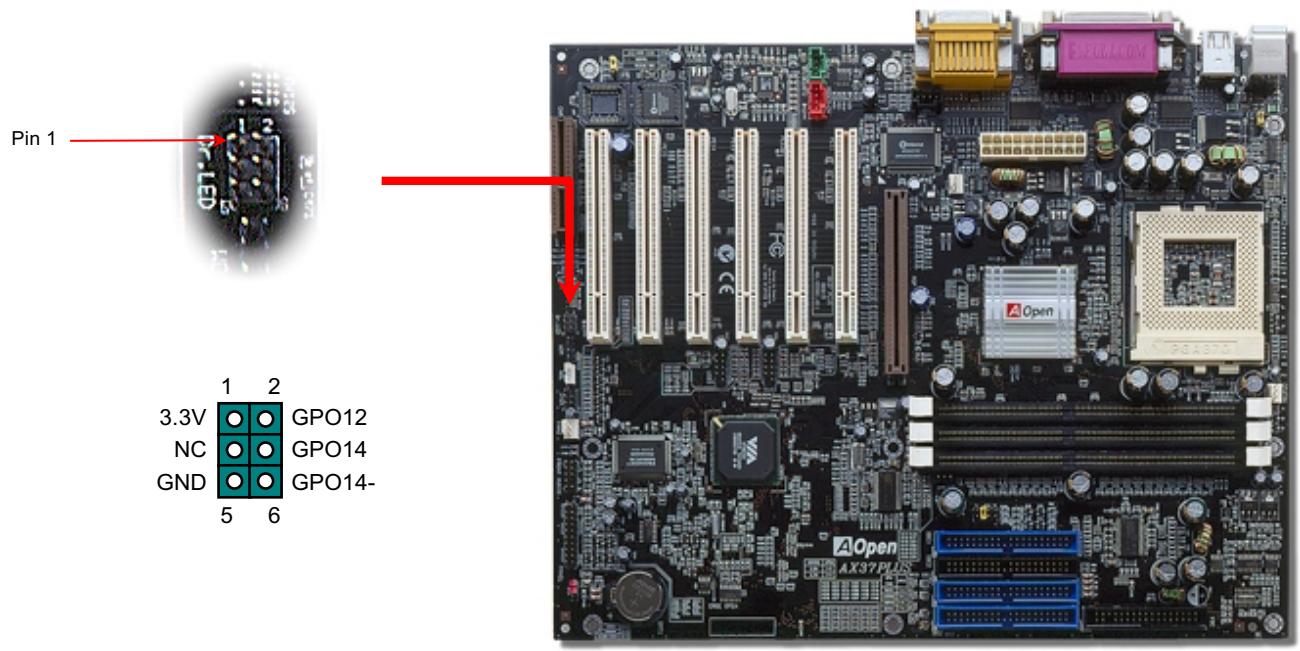

Connecteur Dr. LED (En Option par utilisateur) 59

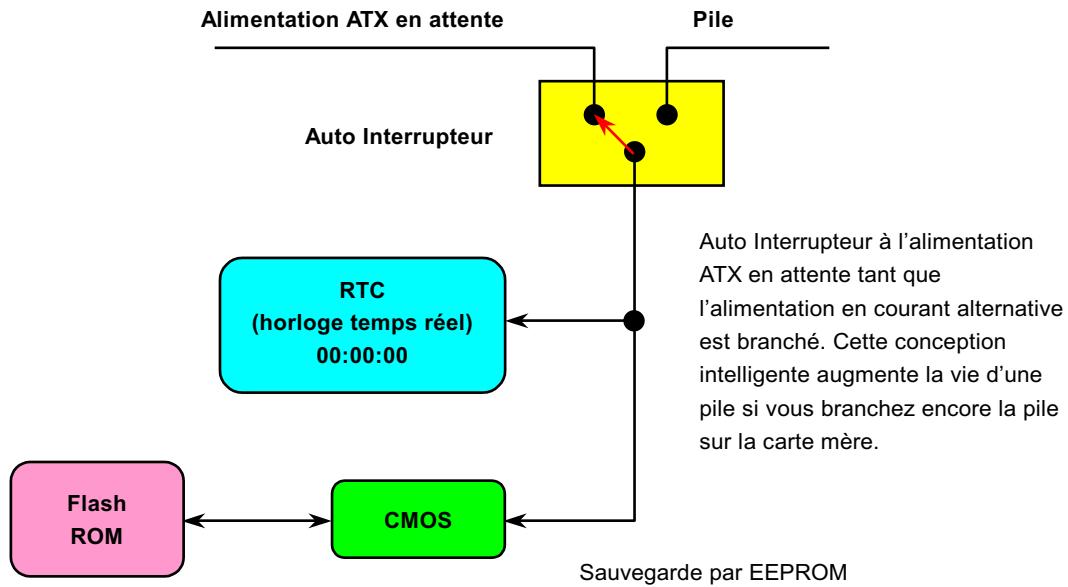

Conception sans pile et de Longue Duration 61

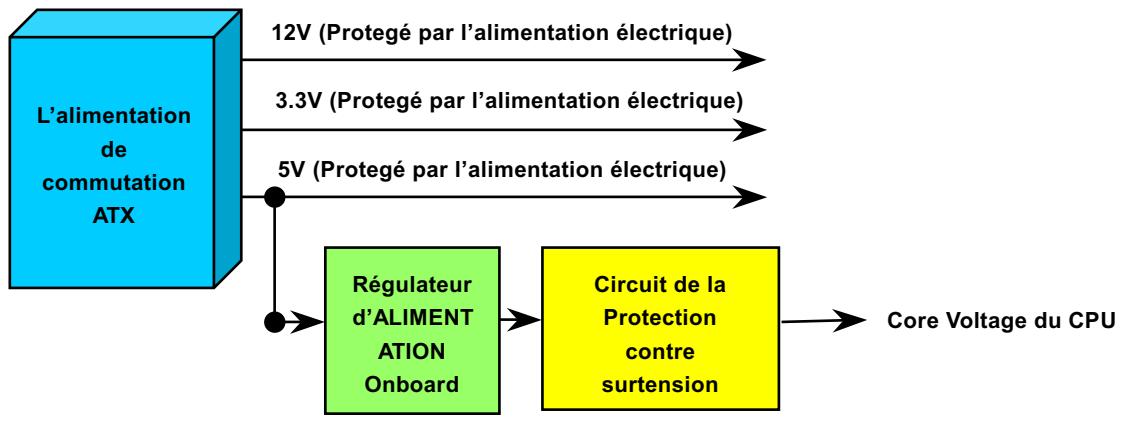

Protection contre surtension 62

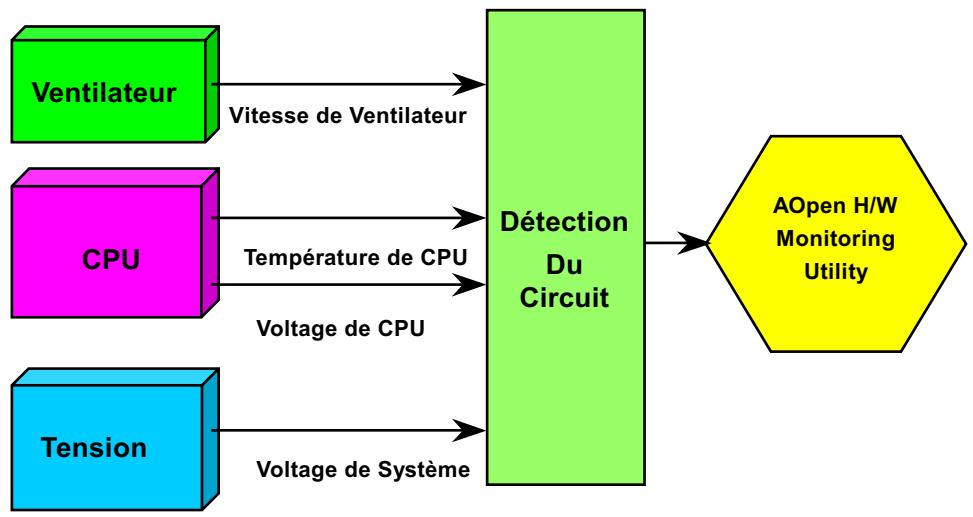

Monitoring du Matériel 63

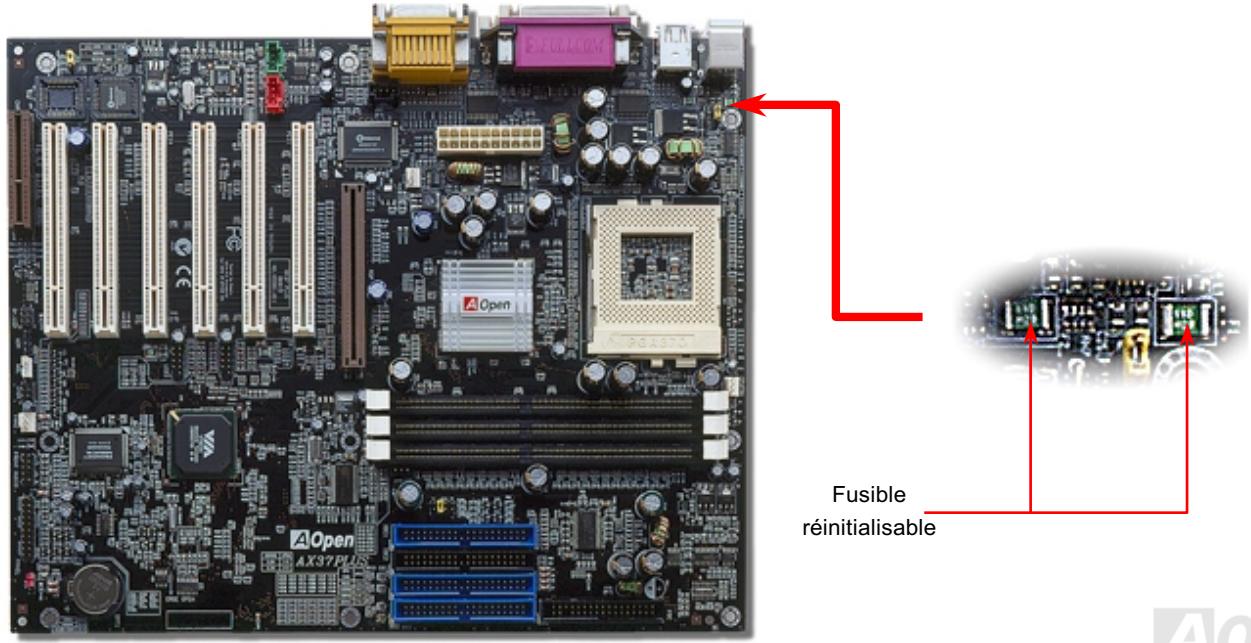

Fusible Rinitialisable 64

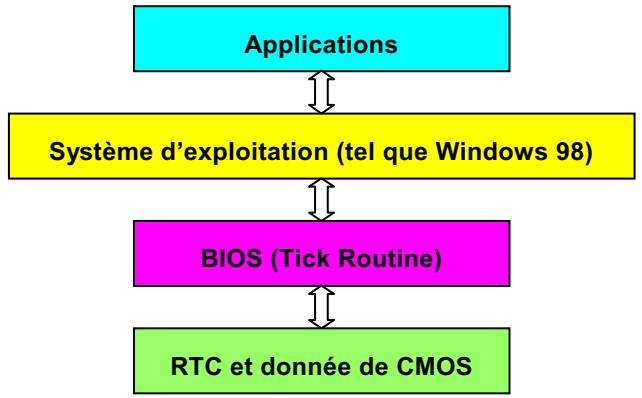

An 2000 (Y2K). 65

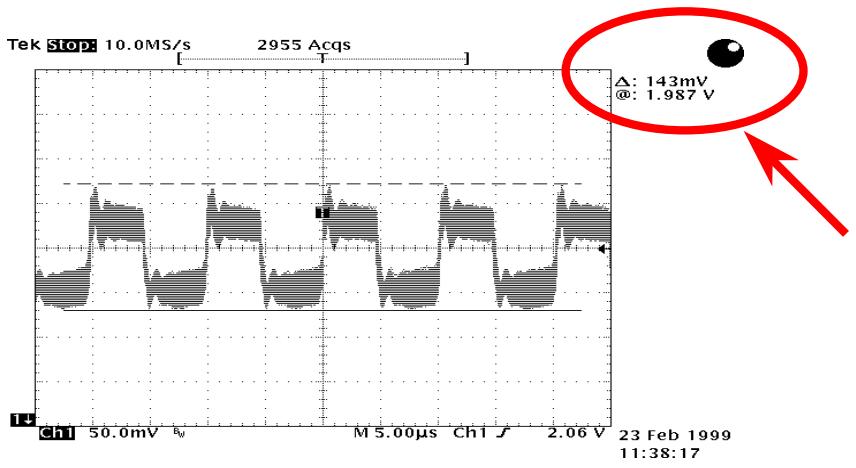

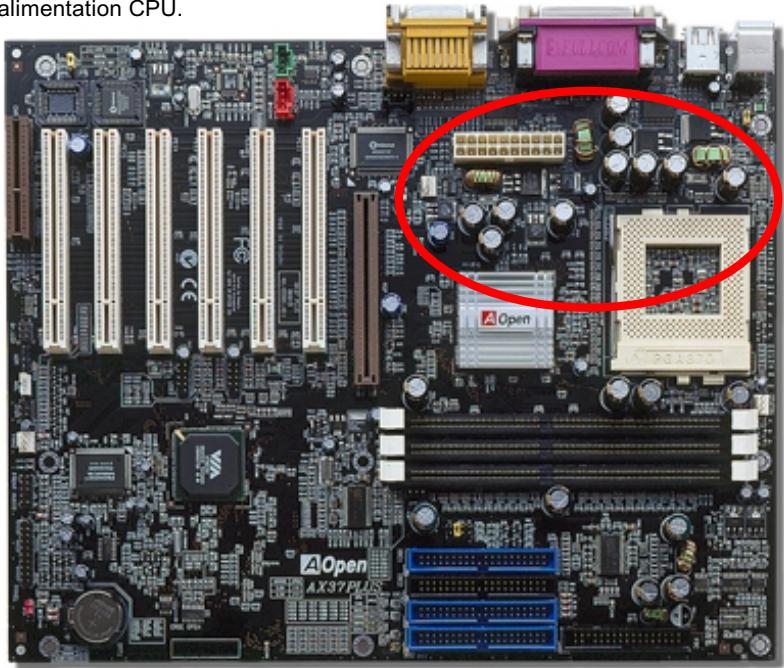

BassecapacitéESRde 2200 f 67

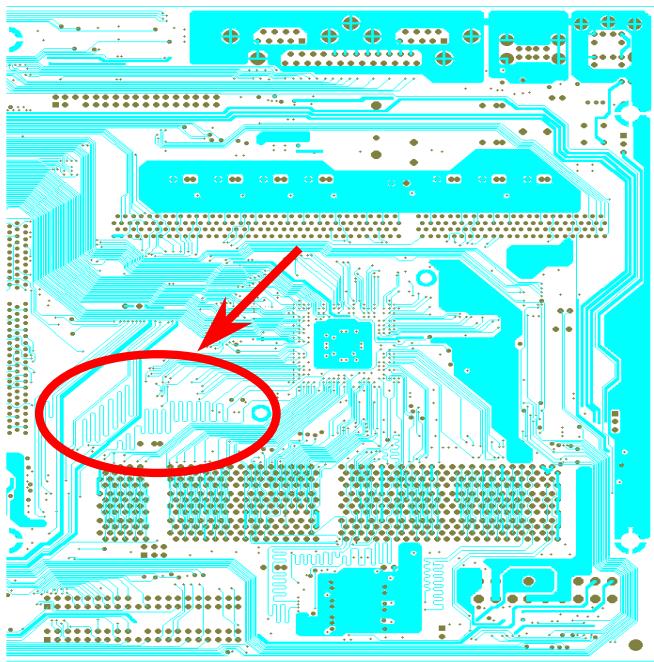

Disposition (mur d'isoler une Fréquence) 69

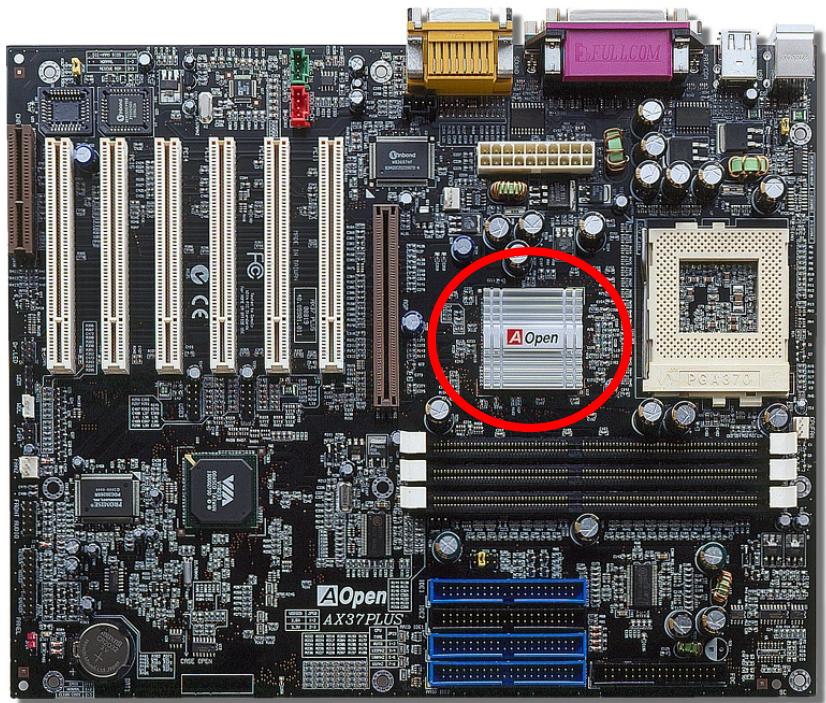

Radiateur en Aluminum pur. 70

Pilote et Utilitaire 71

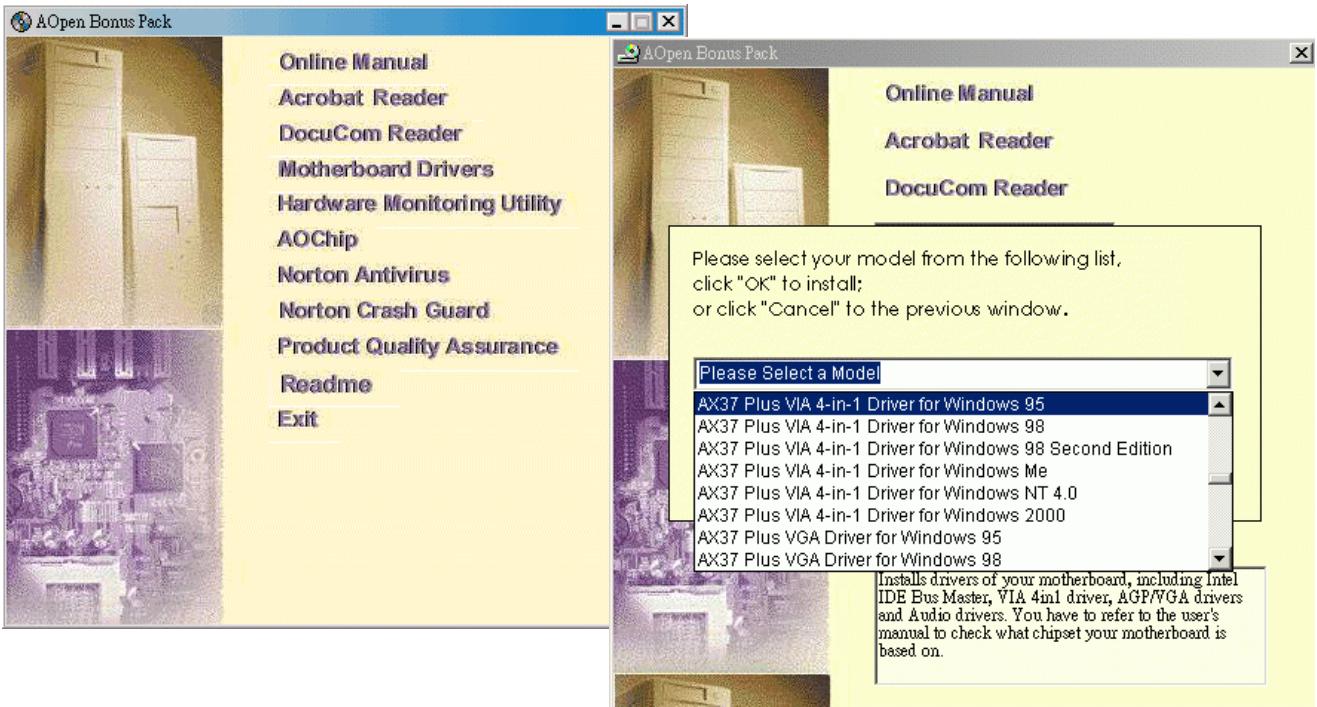

Autorun Menu du disque Bonus CD 72
Installez Windows 95 73
Installez Windows 98 74
Installez Windows 98 SE,Windows ME & Windows2000 75

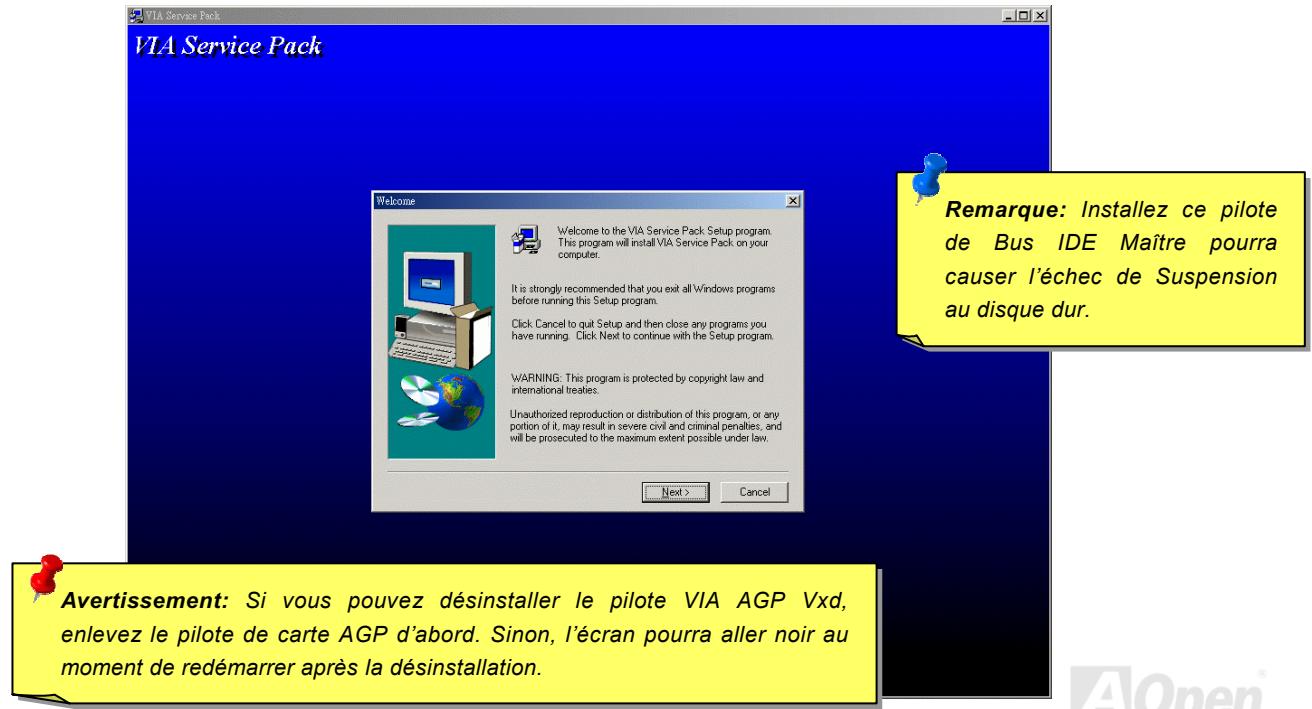

Installez le Pilote VIA 4 in 1 76

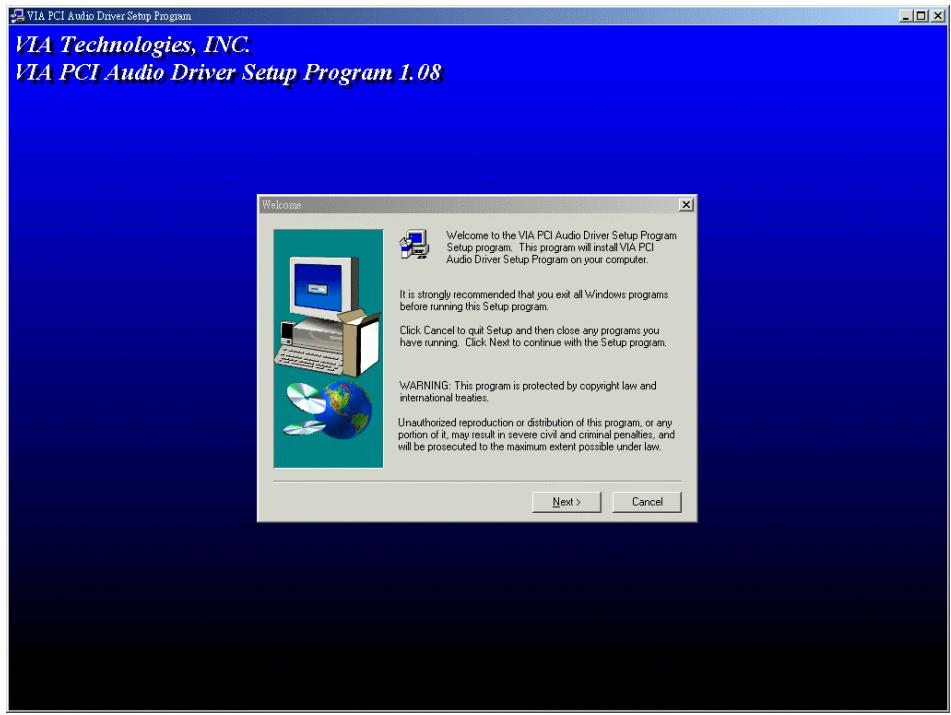

Installes le Pilote Son Onboard 77
Installez le Pilote de IDE RAID onboard (AX37 Plus seulement) 78

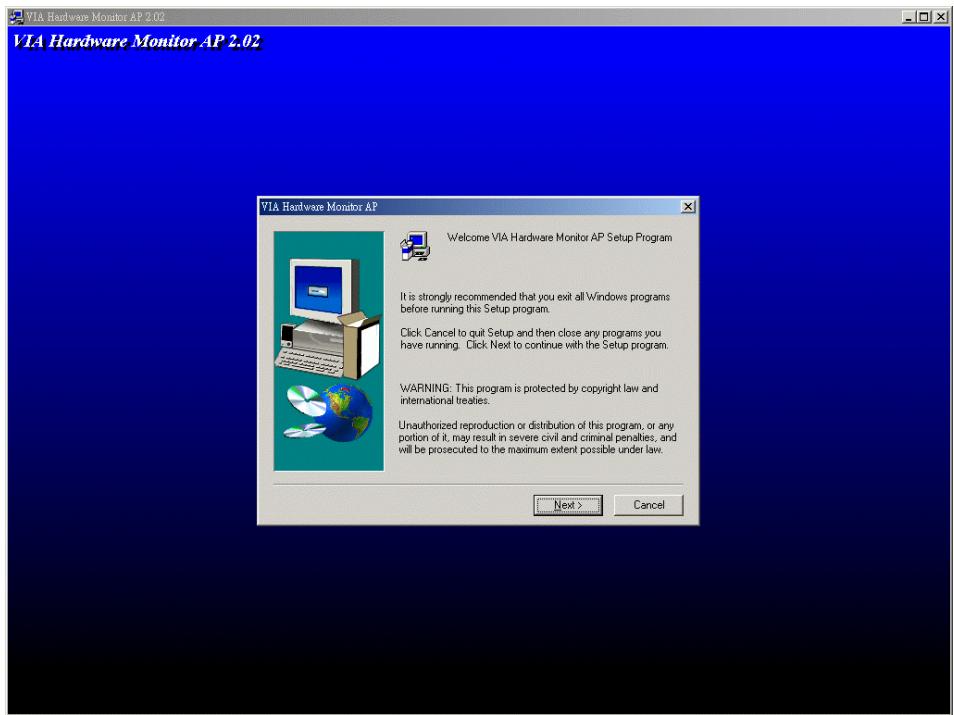

Installez I'Utilitaire Monitoring FastCheckTM (AX37 Plus seulment) 78
Installes Hardware Monitoring Utility 79

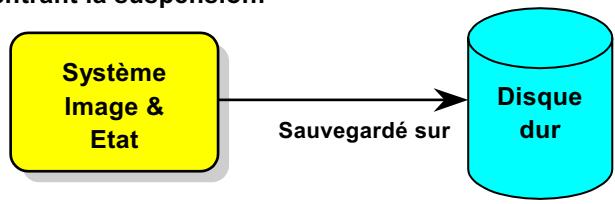

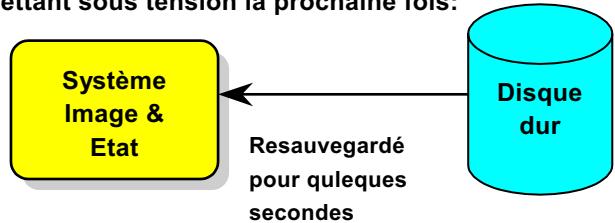

Suspension ACPI au disque dur. 80
Suspension ACPI à RAM (STR) 84

AWARD BIOS 87

CommentutiliserleProgrammeAwardTMBIOSSetup 88

Comment entre le BIOS Setup 90

BIOS Upgrade 91

Overclocking 93

Carte VGA & Disque dur 94

Glossaire 95

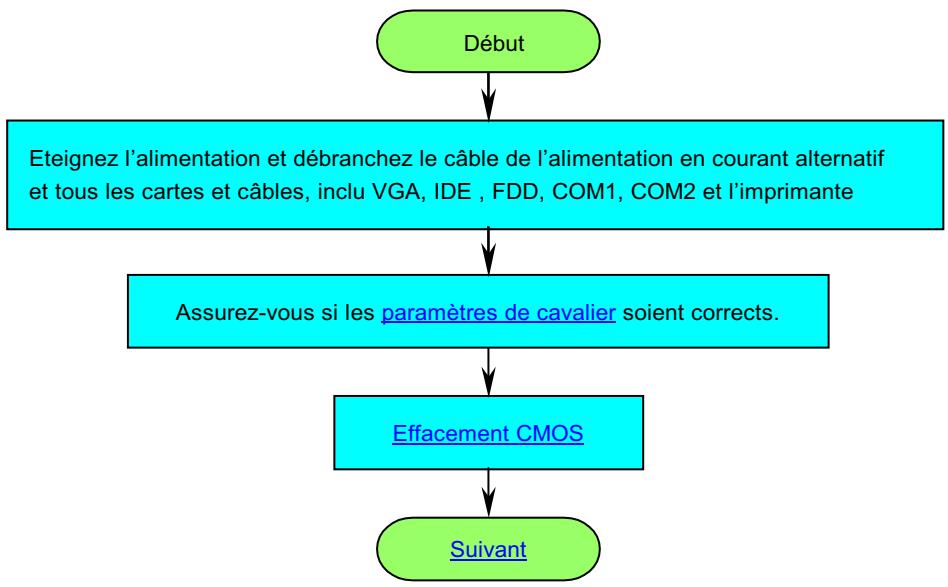

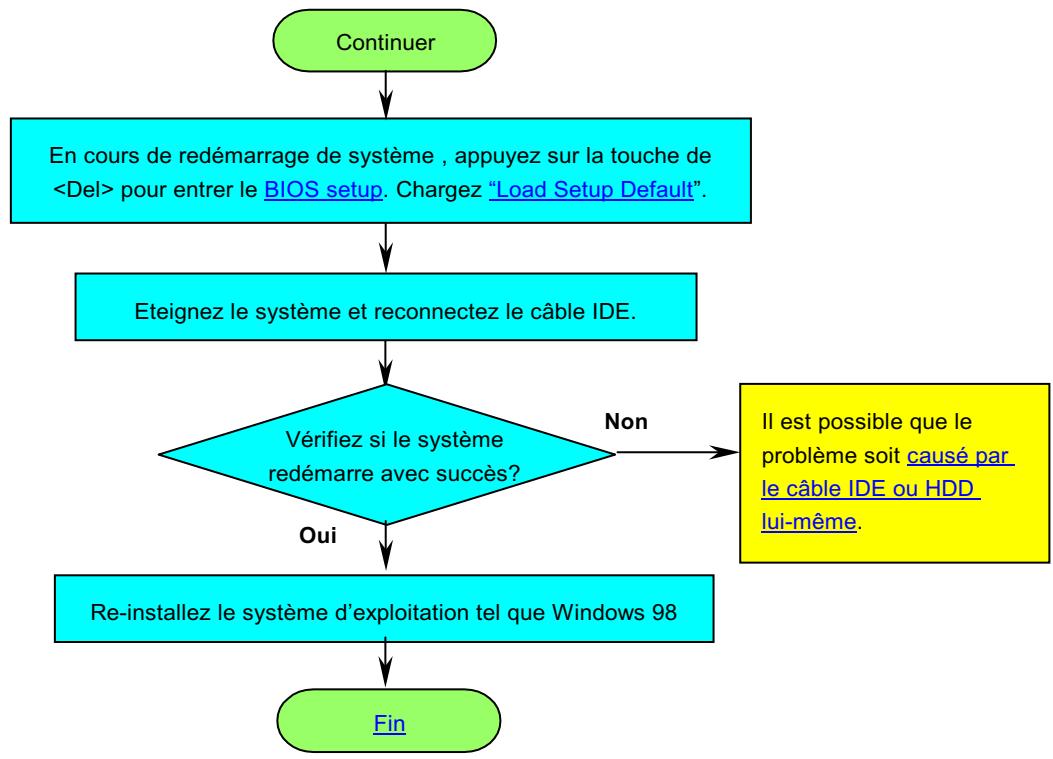

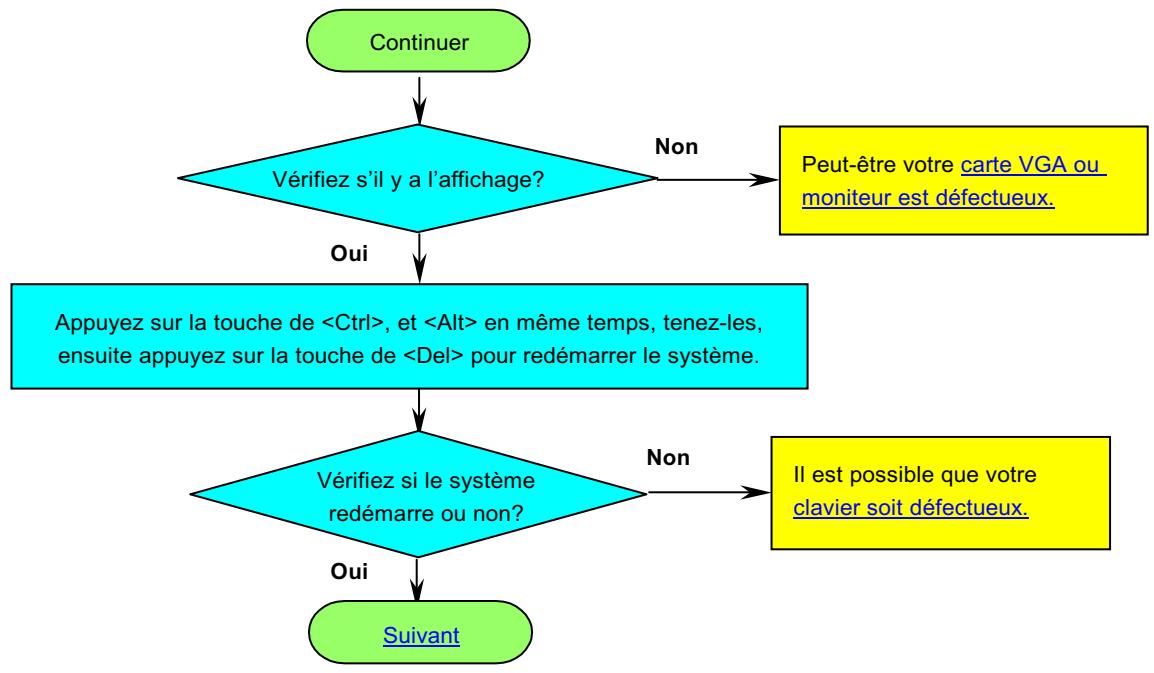

Localisation des pannes 108

Enregistrement du Produit 115

Remarquez

Adobe, le logo Adobe, Acrobat sont marques de Adobe Systems Incorporated.

AMD, le logo AMD, Athlon et Duron sont marques de Advanced Micro Devices, Inc.

Intel, le logo Intel, Intel Celeron, PentiumII, Pentium!!! sont marques de Intel Corporation.

Microsoft, Windows, et le logo Windows sont marques déposées ou marques de Microsoft Corporation aux État-Unis et/ou aux autres pays.

Tous les noms de marque et produit utilisée dans ce manuel sont utilisés dans le but d'identification seulement et peuvent les marques déposées de leurs propriétaires respectifs.

Toutes specifications et information continues dans ce manuel peuvent etre changées sans obligation d'en notification des personnes. AOpen se reserve tout droit de revision de cette publication ainsi que toute modification raisonnable.AOpen n'assume aucune responsabilité des erreurs ou des inexactitudes qui apparaissent dans ce manuel, y compris aux produits et logiciels décrits.

Cette documentation est protégée par la loi sur le droit d'auteur. Tous droits sont réservés.

Aucune partie de ce document ne peut être utilisé ou reproduite sous qu'elle forme que ce soit et par qu'elle moyen que ce soit, ou sauvégardée dans un système de recherche documentaire sans autorisation préalable par écrit de AOpen Corporation.

Copyright(c) 1996-2000, AOpen Inc. Tous droits réservés.

Avant de début

Ce Online Manuelprésentera aux utilisateurs comment installer ce produit. Toute information utile sera décrite dans les chapitres suivants. Conservez ce manuel avec soin pour les mises à jour ou les modifications de configuration du système à l'avenir. Ce Online Manuel est sauvegardé au format PDF, nous vous recommendons d'utiliser Adobe Acrobat Reader 4.0 pour la visualisation online, celui est inclu sur le disque Bonus CD ou vous pouvez obtenir le téléchargement gratuite du site web d'Adobe.

Bien que ce Online Manuel soit optimisé pour visualiser à l'écran, il est encore capable de faire l'imprimerie, vous pouvez l'imprimer sur la page A4 et mettez 2 pages en une feuille A4 à votre imprimante. Pour ceci, Sélectionnez File > Page Setup et suivez l'instruction de votre pilote d'imprimante.

Merci de votre aide au sauvetage de La Terre.

Vue d'ensemble

Nous you remercions d'avoir choisi AOpen AX37 Plus/AX37 Pro. AX37 Plus/AX37 Pro est est une carte mère Intel® Socket 370 (M/B) basée sur la forme ATX utilisant le chipset VIA Apollo Pro266. Vu que le chipset haute performance a eté monté sur la carte mère, AX37 Plus/AX37 Pro pourra supporter Intel® Socket 370 des séries du processeur Pentium III® & Celeron™ 533MHz~1GHz+ et 66/100/133MHz FSB (Front Side Bus). En ce qui concerne la performance AGP, cette carte mère a un slot AGP et supporte un mode AGP 1X/2X/4X et le long transfert élevé à 'spilt-transaction' pipelined' jusqu'à 1066MB/sec. Avec un Contrôleur V-Link Host à haute bande passante de 266MB/s 8-bit, PC1600 et PC2100 DDR SDRAM peuvent être appliqués à AX37 Plus/AX37 Pro et la

taillé de mémoire jusqu'à un maximum de 3GB. Le contrôleur IDE on-board supporte le mode Ultra DMA 33/66/100 et la vitesse de transfert jusqu'à 100MB/s. AX37 Plus avec un contrôleur Promise® FastTrak™ 100 Lite IDE RAID qui offre haute performance et tolération de faute. Cela peut atteindre llus de flexibilité en utilisant la carte Communication and Network Riser (CNR) en option qui permet la configuration audio et modem sur une conception d'une seule plinthe. De plus, AX37 Plus/AX37 Pro a le chipset AD 1885 AC97 CODEC onboard pour offrir haute performance et le son stéréophonique qui fait les hommes aimer travailler avec elle. Maintenant, vous vous amusez toutes les caractéristiques d'AX37 Plus/AX37 Pro AOpen.

Caratéristique

CPU

Supporter Intel® Socket 370 Pentium III® & Celeron™ 533MHz~1GHz+ avec 66/100/133MHz FSB (Front Side Bus) concu pour la technologie socket.

Chipset

Apollo Pro266 VIA se compose du contrôleur Host system VT8633 V-Link DDR et VT8233 intégré hautement du contrôleur V-Link Client PCI/LPC. Le contrôleur Host system offre une performance supérieure entre le CPU, la DRAM, le bus AGP, et l'interface V-Link avec une opération pipelined, elevée, et concurrente. Le contrôleur VT8233 V-Link Client est celui PCI/LPC intégré hautement. Sa structure de bus interne est basée sur le bus PCI 66MHz qui offre une bande passante 2x comparée avec la génération précédente des chips PCI/ISA bridge. VT8233 intégré le contrôleur Client V-Link avec une bande passant 266MB/s entre l'interface Host/Client V-Link, offre un contrôleur V-Link-PCI et V-Link-LPC. Il supporte un arbitrage de 5 slots PCI et un décodage pour toutes les fonctions intégrées et le bus LPC.

Expansion Slots

Inclure six slots 32-bit/33MHz PCI, un CNR et un AGP 4X. La capacité de traitement du local bus PCI peut être élevée jusqu'à 132MB/s. Le slot Communication & Networking Riser (CNR) prévenu de AX37 Plus/AX37 Pro peut supporter l'interface CNR pour une carte Modem/Audio. La Specification Accelerated Graphics Port (AGP) fournit un nouveau niveau de la sophistication et de la vitesse d'affichage video. Les cartes videos AGP supportent la vitesse de transmission de données jusqu'à 1066MB/s. comme AX37 Plus/AX37 Pro inclut un slot expandu AGP pour un bus en contrôle les cartes graphiques AGP. Pour les signaux AD et SBA, AX37 Plus/AX37 Pro peut supporter le mode 2X/4X 133MHz.

Memory

Accompagné avec le chipset VIA Apollo Pro266, AX37 Plus/AX37 Pro peut supporter Double-Data-Rated (DDR) SDRAM. L'interface DDR DRAM permet l'état élevé de zéro attente entre la DRAM et les tampons de données à 66/100/133MHz. Six banques de DDR DRAM peut être composées d'un mélange arbitraire de DRAMs 1M/2M4M/8M/16M/32M/64MxN et un maximum de 3GB. AX37 Plus/AX37 Pro permet à DRAMs d'exécuter un mode synchrone ou pseudo-synchrone avec la fréquence du bus host CPU (66/100/133MHz).

Ultra DMA 33/66/100 Bus Mater IDE

Venir avec le contrôleur PCI Bus Master IDE onboard avec deux connecteurs qui supportent quatre périhériques dans les deux canaux, Ultra DMA 33/66/100, PIO Modes 3 et 4 et Bus Master IDE DMA Mode 4, et supporter des périhériques Enhanced IDE.

1. Supporter data striping (RAID 0) et mirroring (RAID 1). Offrir un augmentation dramatique sur la performance de lecteur et/ou des options de faute tolereante. Offrir une personalisation de performance et des reconstructions de données du BIOS menu. Mirroring supporte des reconstructions automatiques de milieu. La tolereance de faute peut etre sauvegardee automatiquement sans réinitialiser.
2. Supporter jusqu'à quatre lecteurs IDE avec des capacités plus de 8.4GB sur les deux connecteurs IDE RAID quoi supporte quatre péripériques IDE sur la carte mère. Les vitesses de transfert de données élevée peut être jusqu'à 100MB/s de lecteurs ATA/100 pour initiaiser la performance complète de système.
3. Supporter l'opération IDE Bus Master permet le multiple travail pendant le transfert de lecteurs disques qui augmente l'efficacité CPU, ensuite le CPU est libre de traiter un travail pendant le tranfert de données IDE à travers l'interface de bus PCI à/de la mémoire système.

On-board AC97 Sound

AX37 Plus/AX37 Pro utilise le chip son AD 1885 AC97. Cet audio sur la carte inclut un système complet d'enregistrement sonore et de playback.

Six USB Connectors

Fournir trois ports, six connecteurs USB pour des périhériques de l'interface USB, tels que la souris, le clavier, le modem, le scanner, etc. Le contrôleur USB Host onboard est concilient totally avec la Specification USB UHCI 1.1 qui peut etre compatible totally avec un mode de peu alimentaion et la specifications wake-up.

Offrir une fonction "1MHz Stepping Frequency Adjustment" dans le BIOS. Cette fonction formidable vous permet d'ajuster la fréquence CPU FSB de 66~248 par un pas de 1MHz, et permet à votre système d'obtenir une performance au maximum.

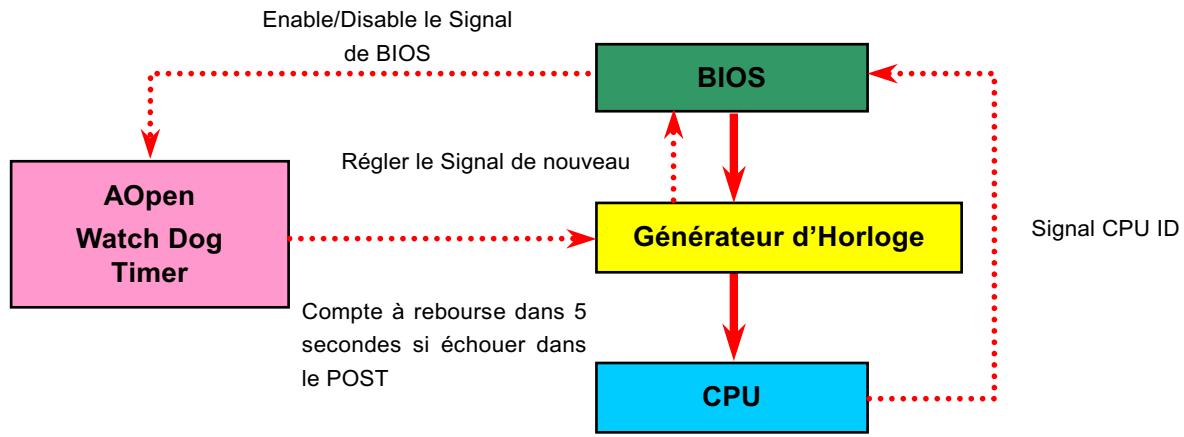

Watch Dog Timer

Inclure une fonction AOpen "Watch Dog Timer" qui peut réinitialiser automatiquement le système dans 4.8 secondes lorsque vous manquez d'overlocker le système.

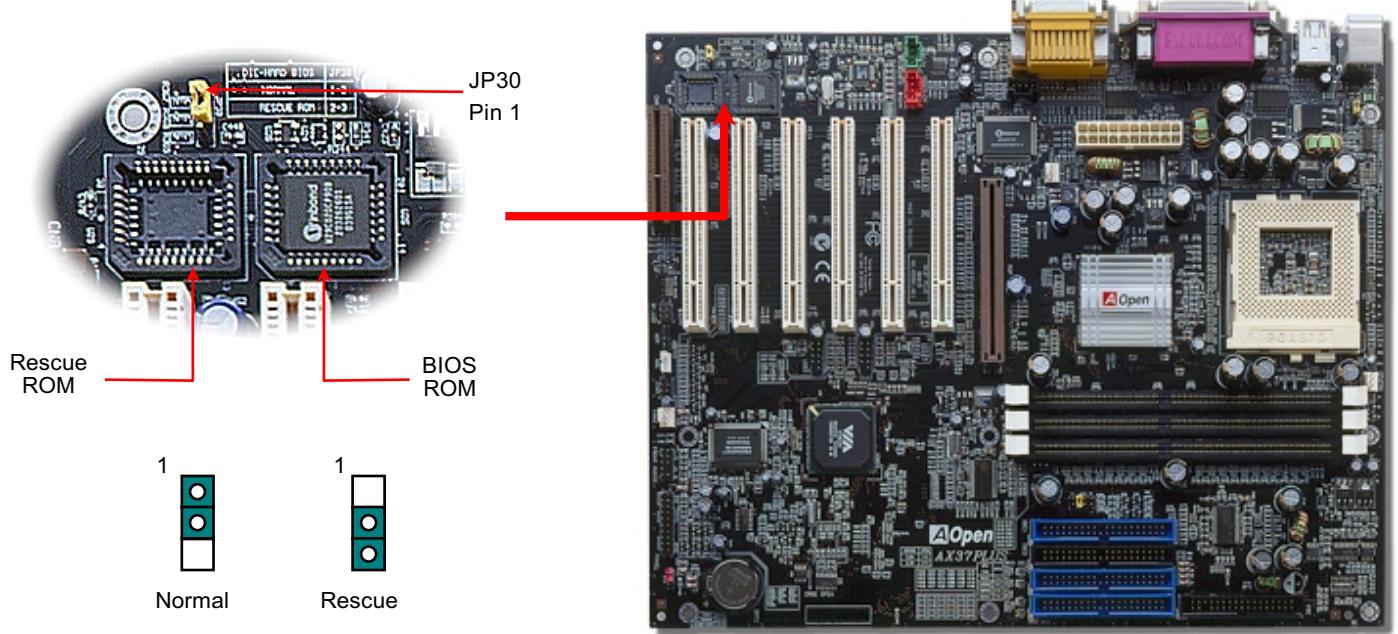

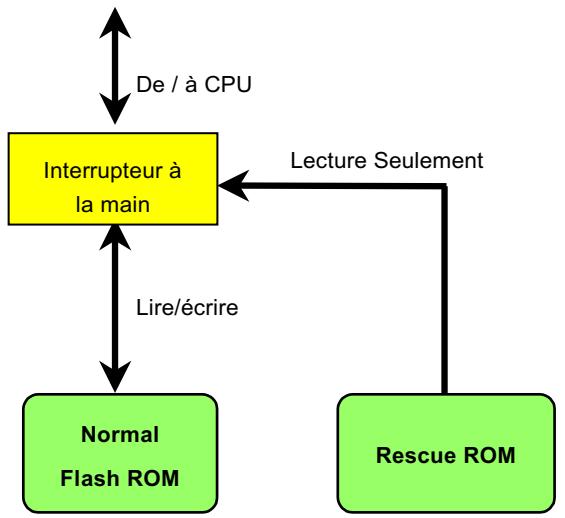

La technologie Die-Hard BIOS est une méthode de protection du matériel très efficace qui n'implique aucun logiciel ou codage BIOS. D'ici, il est contre virus 100% .

Le Dr. LED a 8 LEDs sur AX37 Plus/AX37 Pro et peut montré facilement quel problème vous pourraitiez rencontres..

AX37 Plus/AX37 Pro supporte la fonction de gestion d'énergie conforme aux normes de l'économiseur d'énergie de U.S. Environmental Protection Agency (EPA) Energy Star. Cela offre aussi Plug-and-Play, qui aide les utilisateurs contre les problèmes de configuration, donc faisez le système plus convivial.

Supporter le CPU ou l'etat des ventilateurs de système, le monitoring de température et de voltage et l'alerte, par le module sur la carte de monitoring du matériel Aopen Hardware Monitoring Utility.

Enhanced ACPI

Employer complètement la norme ACPI pour les compatibilités des séries Windows® 95/98/ME/NT/2000, et supporter les carateristiques Soft-Off, STR (Suspend to RAM, S3), STD (Suspend to Disk, S4), WOM (Wake On Modem), WOL (Wake On LAN).

Super Multi-I/O

AX37 Plus/AX37 Pro offre deux ports de série à haute vitesse UART compatibles avec les susceptibles EPP et ECP. UART2 peut aussi être dirigé de COM2 au Module infrarouge pour les connexions sans fils.

La Procedure de l'installation rapide

Cette page vous montre une procedure rapide pour l'installation de votre système. Suivez chaque étape en conséquence.

1. Installez le CPU et le Ventilateur

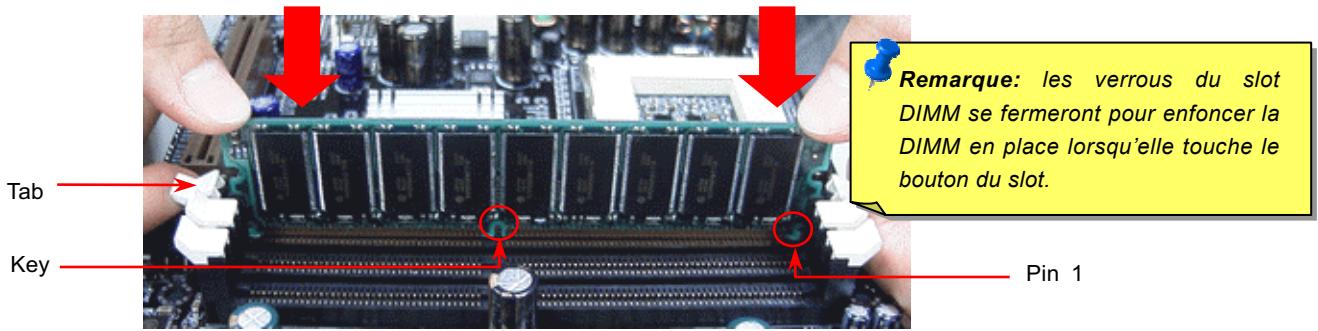

2. Installez la Mémoire Système (DIMM)
3. Connectez le Câble du Panneau Avant
4. Connectez le Câble de IDE et de Floppy
5. Connectez le Câble d'alimentaion ATX
6. Connectez le Câble de Panneau Arrière
7. Demarrer et Load BIOS Setup Default
8. Réglez la Fréquence CPU
9. Réinitialiser
10. Installez le Systeme d'exploitation (tel que Windows 98)
11. Installez le Pilote et l'Utilitaire

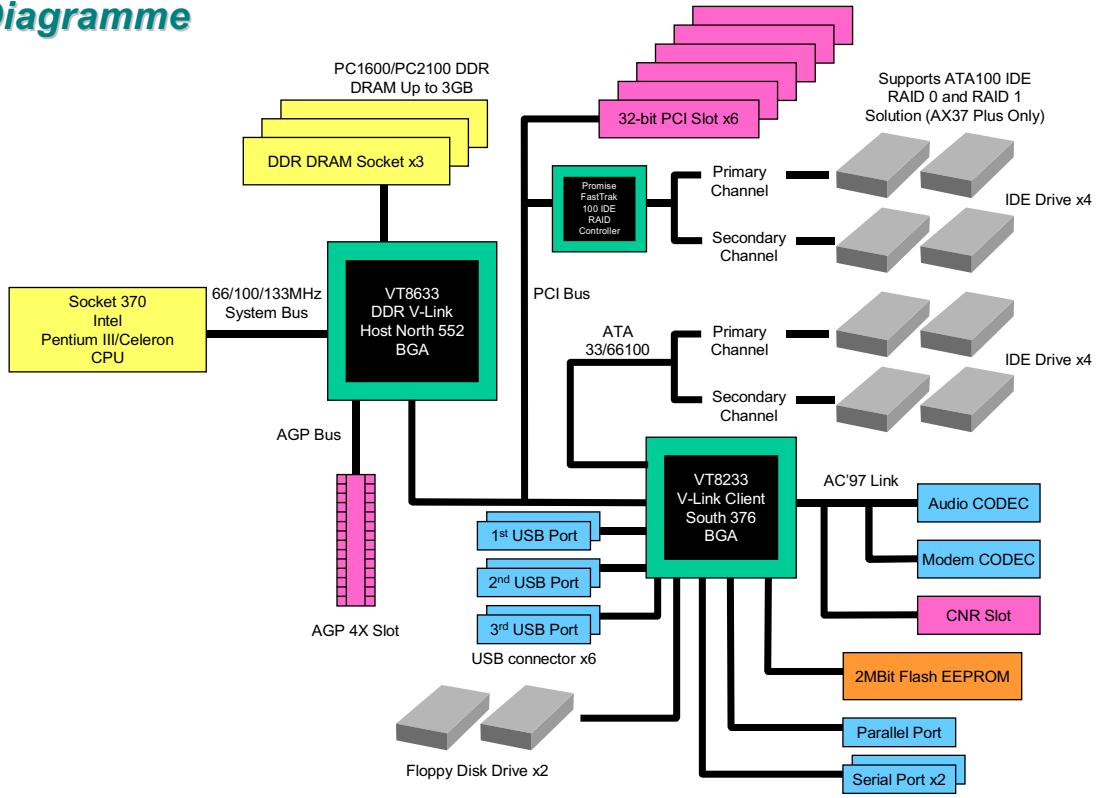

Bloc. Diagramme

(Cette page laissée intentionnellement en blanc pour des notes.)

Installation du Matériel

Ce chapitre décrit des cavaliers, des connecteurs et des périphérique de la carte mère.

Remarque: Une décharge electrostatique (ESD) peut porter préjudice à votre processeur, aux lecteurs de disque, cartes d'expansion ainsi qu'aux autres composants. Avant l'installation d'un composant de système, respectez toujours les mesures de précaution suivantes.

1. Ne pas enlever un composant de son emballage protectif jusqu'à ce que vous étés prét à l'insteller.
2. Avant le maniement d'un composant, portez un bracelet de mise à la masse et attachez-le à une partie métallique du système. Si vous n'avezaucun bracelet disponible, gardez un contact avec le système pendant toute la procédure qui nécessite une protection contre ESD.

Vérification des Accessoires

Vérifiez les accessories avant de commencer à assembler le matériel du système.

Carte Mère AX37 Plus ou AX37 Pro x1
Cable de Disque Dur & Cable de Lecteur Disque Floppy x1
Cable IDE 80-fils x1
2°éme Câble USB x1
Disque Bonus Pack CD & Disque NORTON AntiVirus 2000 x1
Online Manuel & EIG AX37 Plus/AX37 Pro x1

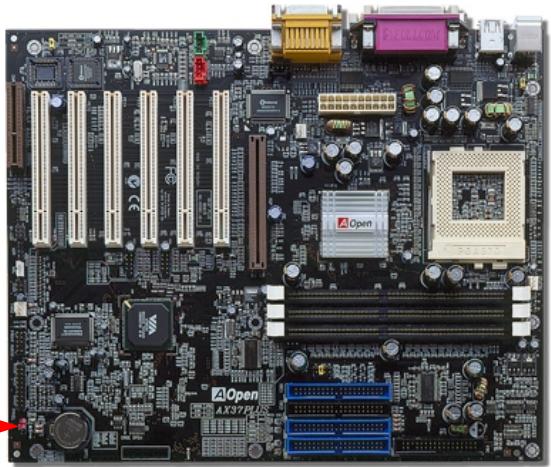

Effacement de Donnée CMOS

Vouss pouvez effacer CMOS pour returner le système au parametre par defaut. Pour effacer le CMOS, suivez la procEDURE suivante.

1. Éteingnez le système et débranchez l'alimentation en courant alternatively.
2. Débranche le cable électrique ATX du connecteur PWR2.
3. Localisez le JP14 aux chevilles 2-3 pour chaque secondes.
4. Re-régliez le JP14 à son réglage normal en court-circuitant les chevilles 1 & 2.
5. Connectez de nouveau le cable électrique ATX au connecteur PWR2.

Pin 1
1

1

Opération Normale( par défaut)

Effacement CMOS

Avis: Quand puis-je effacer CMOS?

1. La panne de démarrage d' un overclocking...
2. Oubliez le mot de passer...
3. Localisation des pannes...

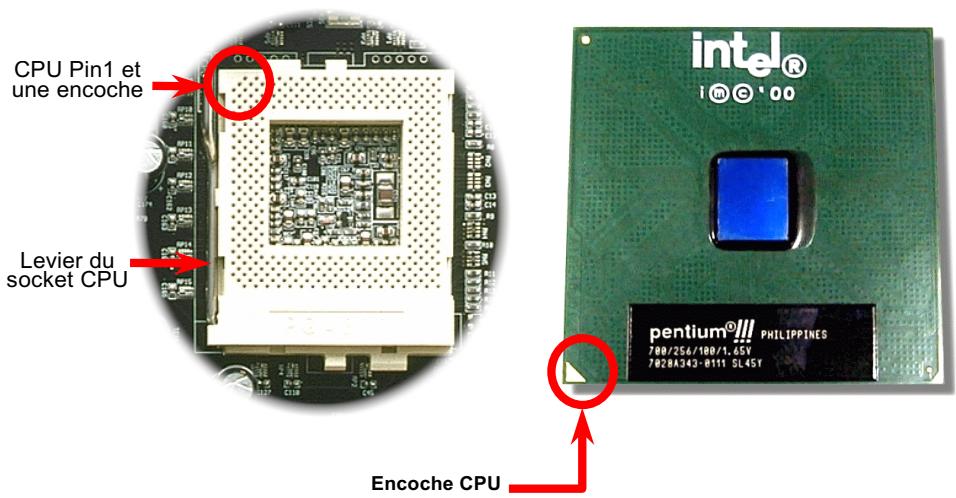

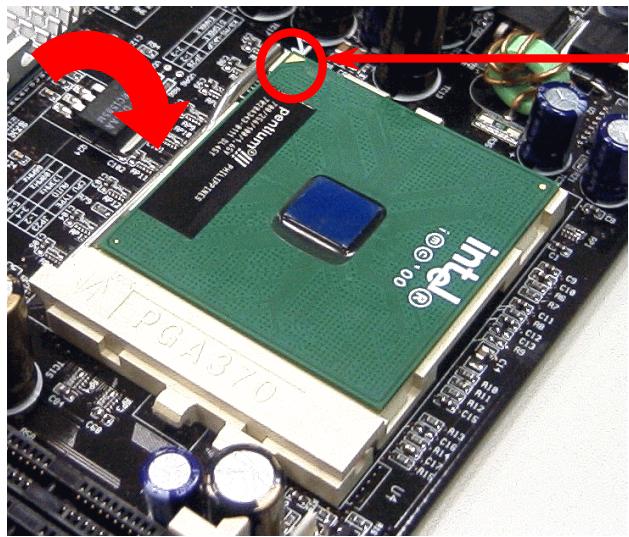

L'installation du CPU

Cette carte mère supporte des séries CPU Intel Pentium III et Celeron Socket 370. Soyez prudent dans l'orientation du CPU au moment de le brancher dans le socket CPU.

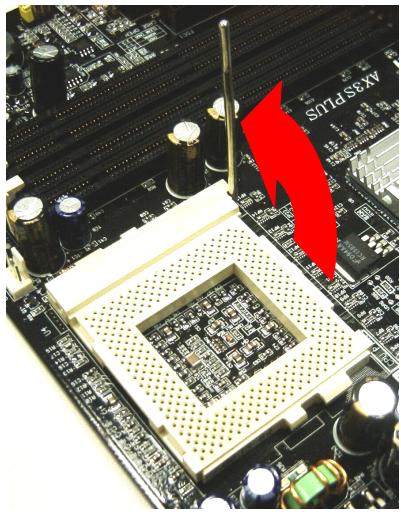

1. Remontez le levier du socket CPU à l'angle de 90 degrés.

1. Localisez Pin 1 dans le socket et cherchez un point noir ou une encoche sur l'interface supérieur du CPU. Correspondez Pin 1 à l'encoche. Ensuite insérez le CPU dans le socket.

1. Appuyez sur le levier du socket CPU vers le bas et finissez l'installation du CPU.

Encoche CPU

Remarque: Si vous ne correspondez pas le Pin 1 du socket CPU à l'encôche du CPU bien, ce qui pourrait endommager le CPU.

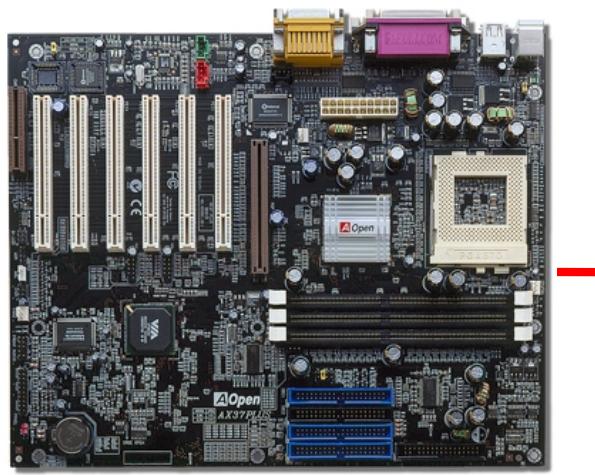

JP23 Rapport Horloge FSB/PCI

Ce cavalier est pour spécifique la relation entre PCI et l'horloge FSB. En général, nous vous recommendons de ne pas changer le paramètre par défaut si vous n'êtes pas de overclockeurs. De plus, cette carte mère offre aussi la caractéristique “1MHz Stepping Adjustment” pour des overclockeurs. Vous pouvez ajuster la fréquence CPU FSB à travers le programme BIOS setup. Selon le type de CPU, la gamme d'ajustement a trios niveaux: 66~90 (FSB=66MHz, telle que Celeron™ 533), 100~127 (FSB=100, telle que Pentium® III 800E), 133~248 (FSB=133, telle que Pentium® III 800EB) MHz pour votre sélection. Si vous déterminez la fréquence CPU FSB par JP23, la gamme de “1MHz Stepping Adjustment” sera changée et suivra votre réglage JP23.

Auto (Par Défaut)

FSB=133MHz

FSB=100MHz

FSB=66MHz

Avertissement: le chipset VIA® Apollo Pro 266 supporte un maximum de 133MHz FSB et d'horloge AGP 66MHz, le paramètre de l'horloge plus haut peut provoquer un dommage grave du système

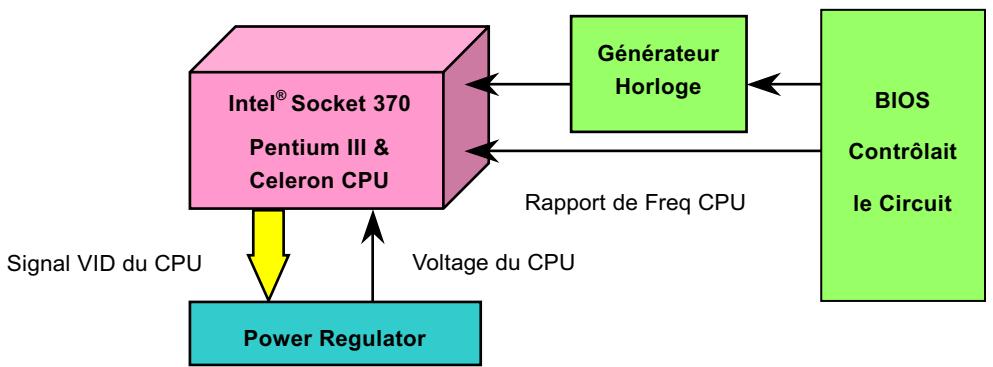

Conception du CPU Sans Cavalier

Le signal VID et le générateur bloque de SMbus offrent une détction automatique de la tension du CPU et permettent à l'utilisateur de régler la fréquence par BIOS setup, aucun cavalier ou interrupteur ne sera nécessaire. Les désavantages de la conception sans cavalier basés sur le Pentium seront éliminés. Il n'y aura également une détction d'une mauvaise tension du CPU.

(générate automatiquement la tension du CPU)

Plage pleine de Core Voltage Ajustable de CPU

Cette fonction est dédiée aux overclockeurs, AOpen travaille avec Fairchild pourmettre un chip special FM3540 au point qui supporte le Core Volteajustable de CPU de 1.3V à 3.5 par pas de 0.05.Mais cette carte mère peut automatiquement détecter le signal CPU VID et produit le core voltage correct de CPU.

Avertissement: le core voltage de CPU plus haut est capable d'augmenter la vitesse de CPU pour l'overclocking, mais vous pourriez endommager le CPU ou réduire le cycle de vie de CPU

Réglez la Fréquence CPU

Cette carte mère est une conception du CPU sans cavalier, vous pouvez régler la fréquence CPU à travers le BIOS setup, et aucun cavaliers ou interruptions ne sont nécessaire.

Rapport CPU	1.5x, 2x, 2.5x, 3x, 3.5x, 4x, 4.5x, 5x, 5.5x, 6x, 6.5x, 7x, 7.5x, et 8x
CPU FSB (Par BIOS Table)	66.8, 75, 83.3, 100, 103, 105, 110, 112, 115, 120, 124, 133, 140, et 150 MHz.
CPU FSB (Par Ajustement manuel)	66~248MHz par une technologie ajustement par pas de 1MHz

Avertissement: le chipset VIA® Apollo Pro 266 supporte un maximum de 133MHz FSB et de l'horloge AGP 66MHz, le paramètre de l'horloge plus haut peut provoquer un dommage grave du système.

Home

Avis: Si vous système est suspendu ou ne démarre pas d' un overclocking, utilisez simplement la touche pour returner le système au paramètre par défaut (433MHz) ou vous pouvez attendre que "Watch Dog Timer" AOpen réinitialise le système dans cinq secondes et le système détectera automatiquement des matériels de nouveau.

Supportait la Fréquence CPU

Core Fréquence = Horloge CPU Bus * Rapport CPU

Horloge PCI = Horloge CPU Bus /Rapport Horloge

Horloge AGP = Horloge PCI x 2

Remarque: Cette carte mère supporte la fonction d'auto-détction de CPU. D'ici, vous n'avez pas besoin de régler la fréquence CPU manuellement.

CPU	Core Fréquence de CPU	Horloge FSB	Rapport
Celeron 300A	300MHz	66MHz	4.5x
Celeron 366	366MHz	66MHz	5.5x
Celeron 366	366MHz	66MHz	5.5x
Celeron 400	400MHz	66MHz	6x
Celeron 433	433MHz	66MHz	6.5
Celeron 466	466MHz	66MHz	7x
Celeron 500	500MHz	66MHz	7.5x
Celeron 533	533MHz	66MHz	8x
Celeron 566	566MHz	66MHz	8.5x
Celeron 600	600MHz	66MHz	9x
Celeron 667	667MHz	66MHz	10x
Celeron 700	700MHz	66MHz	10.5
Pentium III 500E	500MHz	100MHz	5x
Pentium III 600E	600MHz	100MHz	6x
Pentium III 650E	650MHz	100MHz	6.5x
Pentium III 700E	700MHz	100MHz	7x
Pentium III 750E	750MHz	100MHz	7.5
Pentium III 800E	800MHz	100MHz	8x
Pentium III 850E	850MHz	100MHz	8.5x
Pentium III 533EB	533MHz	133MHz	4x
Pentium III 600EB	600MHz	133MHz	4.5x
Pentium III 667EB	667MHz	133MHz	5x
Pentium III 733EB	733MHz	133MHz	5.5
Pentium III 800EB	800MHz	133MHz	6x
Pentium III 866EB	866MHz	133MHz	6.5
Pentium III 933EB	933MHz	133MHz	7x

Avertissement: le chipset VIA® Apollo Pro 266 supporte un maximum de 133MHz FSB et de l'horloge AGP 66MHz, le paramètre de l'horloge plus haut peut provoquer un dommage grave du système.

Avec cette carte mère, AOpen offer une caractéristique très spéciale, utile pour des overclockeurs. Quand vous démarrez le système le BIOS vérifie les états POST déniers. Si cela a succédé, le BIOS activera la fonction "Watch Dog Timer" tout à l'heure, et réglera la fréquence CPU FSB par la réglage d'utilisateur sauvégardée dans le BIOS. Si le système a échoué dans le BIOS POST, "Watch Dog Timer" réinitialisera le système pour redémarrer dans cinq secondes. Ensuite, le BIOS détectera la fréquence par défaut de CPU et de POST de nouveau. Avec cette caractéristique spéciale, vous pouvez overlocker facilement votre système pour obtenir une performance plus haute, et sans enlever le boîtier du système pour régler le cavalier à effacement de donnée CMOS lorsque votre système est suspendu.

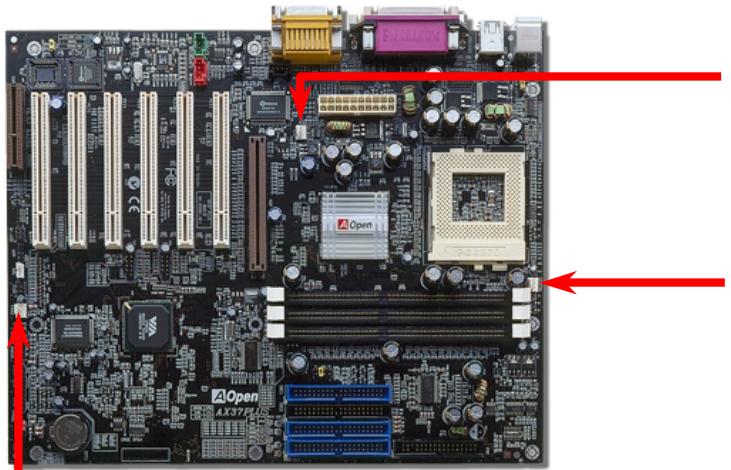

Connecteur CPU et Ventilateur de Boîtier (Avec le Monitoring H/W)

Branchez le cable du ventilateur au connecteur ventilateur CPU de 3 chevilles portant l'inscription CPUFAN. Si vous avez un ventilateur chassis, vous pouze aussi le brancher au connecteur portant l'inscription FAN2 ou FAN3(sans le monitoring H/W).

Connecteur Fan3

GND

+12V

DETECTEUR

Connecteur Fan2

GND

+12V

DETECEUR

Connecteur Ventilateur CPU

Remarque: quelques ventilateurs de CPU n'ont pas le cheville du détecteur, ils ne supportent pas donc la fonction de monitoring du ventilateur.

Socket DRAM

L'interface DDR DRAM permet un état élevé de zéro attente entre la DRAM et les tampons de données à 100 ou 133MHz. Les trois sockets de 184-chèvilles, six barrettes DDR DRAM peuvent se composer d'un mélange arbitraire de DRAM 1M/2M4M/8M/16M/32M/64MxN DRAMs et un maximum de 3GB.

Comment installer les modules Mémoire

Suivez la procEDURE comme illustrée ci-dessous pour finir l'installation de mémoire.

1. Vérifiez que le cheville de module DIMM est à l'envers et correspond la taille du socket comme illustré ci-dessous.

1. Insérez le module tout droit vers le bas au slot DIMM avec deux mains et poussez le vers le bas fermement jusqu'à ce que le module DIMM est en place solidement.

1. Répétez l' étape 2 pour finir l'installation des modules DIMM additionels.

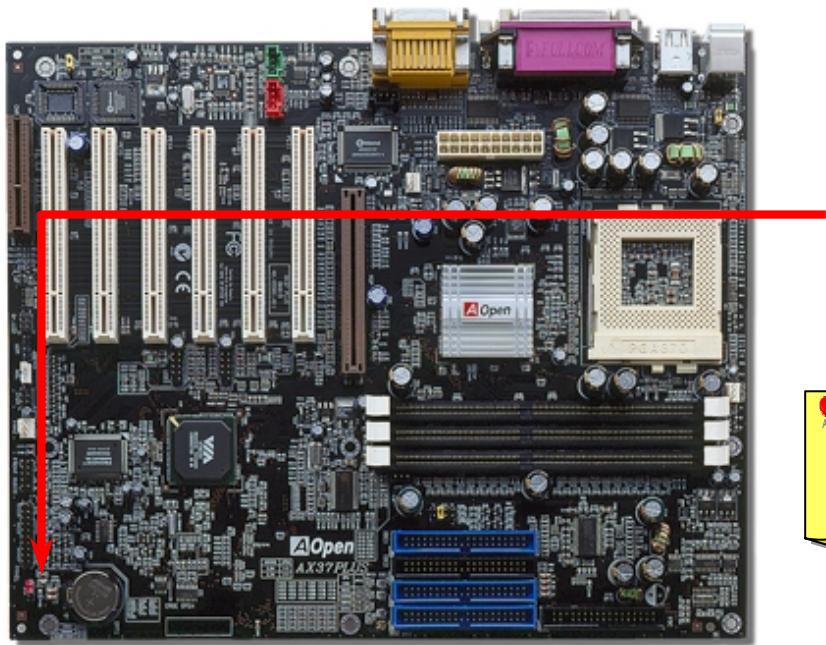

Indicateur LED de système et RAM mis sous tension

Ce LED indique qu'il y a l'électrête employée à la mémoire. Si vous branchez l'alimentation à la carte mère, ce LED sera allumé. C'est très utile à vérifier l'état d'alimentation de système lors de l'état d'alimentation on/off et le mode en attente ou l'état d'alimentation RAM pendant le mode Suspension à RAM.

LED de System mis sous tension

Avertissement: N'installez pas ou enlevez le module DIMM ou les autres péripériques quand le LED est allumé.

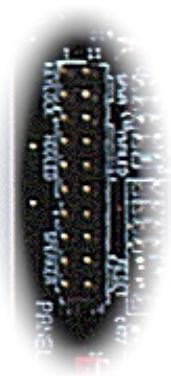

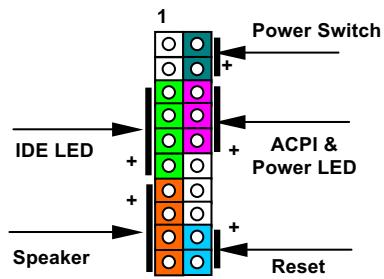

Connecteur Panneau Avant

Attachez le power LED, EMPI, haut-parleur et l'interrupteur de remise à zéro à la cheville correspondante. Si vous avtivez "Suspend Mode" sur le BIOS Setup, le ACPI & Power LED se mettra en surbrillance pendant que le système sera en mode suspendu.

Localisez le cable de l'interrupteur de mise en marche de votre boîtier ATX. Ce connecteur est une broche femelle de 2 chevilles sur le panneau avant du boîtier. Connectez ce connecteur au connecteur interrupteur logiciel de mise en marche portant l'inscription SPWR.

Type Suspendu	ACPI LED
Démarrage Suspendu (S1)	Flashing pour chaque seconde
Suspension à RAM (S3 ) ou Suspension au Disqu (S4)	Le LED sera éteint

Connecteur l'alimentation ATX

L'alimentation électrique ATX emploie un connecteur de 20 chevilles illustré ci-dessous. Assurez-vous ce que vous branchiez dans la bonne direction.

AC Power Auto Recovery

Un système ATX traditionel doit rester à l'étape éteinte quand l'alimentation AC reprend une panne d'alimentation électrique. Cette conception est incommode pour le serveur du réseau ou workstation, sans UPS, ce qui a besoin de rester mis sous tension. Cette carte mère employe une fonction de Récupération automatique de l'alimentation AC à résoudre ce problème.

JP28 Réveil Clavier

Cette carte mère est prévue d'une fonction réveil clavier. Vous pouvez vous servir du JP28 à activer ou désactiver cette fonction.

Connector IDE, Floppy et IDE RAID (AX37 Plus tableau)

Connectez respectivement le cable du lecteur floppy de 34 chevilles et le cable IDE de 40 chevilles au connecteur du lecteur floppy FDC et IDE/IDE RAID (AX37 Plus seulement). Soyez prudent dans l'orientation de pin1. Une mauvaise orientation risque d'endommager le système.

IDE1 est également connu comme le canal primaire et IDE2 comme le canal secondaire. Chacun de ce canal supporte deux péripériques IDE qui font un total de quatre péripériques. Pour fonctionner ensemble, les deux péripériques sur chaque canal devont être régles différément au mode maître et esclave; un des deux péripériques peut être le disque dur ou le lecteur CDROM. Le réglage comme le mode maître ou esclave dépend du cavalier sur votre péripérisque IDE. Consultez respectivement le manuel de votre disque dur ou du lecteur CDROM.

Cette carte mère supporte les périhériques IDE ATA33, ATA66 ou ATA100. Le tableau suivant montre la vitesse de transmission de données du IDE PIO et des modes DMA. Le bus IDE est de 16-bit ce que peut dire que chaque transmission est de deux bytes.

Mode	Durée d'Horloge	Compl d'horlo e	Durée de Cycle	Vitess de Transmission de données
PIO mode 0	30ns	20	600ns	(1/600ns) x 2byte = 3.3MB/s
PIO mode 1	30ns	13	383ns	(1/383ns) x 2byte = 5.2MB/s
PIO mode 2	30ns	8	240ns	(1/240ns) x 2byte = 8.3MB/s
PIO mode 3	30ns	6	180ns	(1/180ns) x 2byte = 11.1MB/s
PIO mode 4	30ns	4	120ns	(1/120ns) x 2byte = 16.6MB/s
DMA mode 0	30ns	16	480ns	(1/480ns) x 2byte = 4.16MB/s
DMA mode 1	30ns	5	150ns	(1/150ns) x 2byte = 13.3MB/s
DMA mode 2	30ns	4	120ns	(1/120ns) x 2byte = 16.6MB/s
UDMA 33	30ns	4	120ns	(1/120ns) x 2byte x2 = 33MB/s
UDMA 66	30ns	2	60ns	(1/60ns) x 2byte x2 = 66MB/s
UDMA100	20ns	2	40ns	(1/40ns) x 2byte x2 = 100MB/s

Avertissement: La Specification du cable IDE est 46cm(18 pouces) au max., veillez à ce que votre cable ne surpassse pas cette longeur.

Avis:

1. Pour obtenir une meilleur qualité du signal, nous vous recommendons de régler le périphérique au bout extérieur en mode maître et de suivre la série recommendée pour installer le nouveau périphérique. Rêférez-vous s'il vous plaît au diagramme ci-dessus
2. Pour obtenir la(Meilleure performance des disques durs Ultra DMA 66/100,le cable IDE special de 80-fils pour Ultra

JP35 Enable/Disable le Contrôleur IDE RAID Onboard

Le JP35 est très utile à activer ou désactiver le contrôleur PROMISE® FastTrak 100 Lite IDE RAID sur la carte. Si vous avez besoin de désactiver ce contrôleur, débranchez l'alimentation de système d'abord s'il vous plaît, et court-circuitez les chevilles 2 et 3 de JP35 par cavalier.

Connecteur IrDA

Le connecteur IrDA peut être configuré pour supporter un module infrarouge sans fil. Avec ce module et le logiciel d'application tel que Laplink ou Windows 95 Direct Cable Connection, il est possible de transmettre les fichiers aux ou à partir des laptops, notebooks, PDA et imprimantes. Ce connecteur supporte le HPSIR (115.2Kbps, 2 metres) et ASK-IR (56Kbps).

Installez le module infrarouge sur le connecteur IrDA et activez la fonction infrarouge de BIOS Setup, UART2 Mode, en s'assurant que vous tenez compte de l'orientation correcte en le connectant au connecteur IrDA.

Pin 1
Connecteur IrDA

Connecteur WOM (Réveil modem de zéro volt)

Cette carte mère emploie un circuit spécial à supporter Réveil Modem, toutes les cartes de modem internes et externes sont supportées. Depuis la carte de modem interne ne consomme pas d'alimentation quand le système est étéint, nous vous recommendons d'utiliser le modem interne. Pour l'utiliser, branchez un cable de 4 chevilles de Sonnerie modem du connecteur

RING de modem au connecteur WOM sur la carte mère.

WOM par le Modem Externe

L'alimentation en courant electrique au système ne sera pas coupée complètement par le mode de suspension de l'ordinateur d'énergie traditionnel, le modem externe est utilisé à déclencher le Port MB COM et est repris au mode activé.

WOM par la carte interne de Modem

À l'aide de l'interrupteur logiciel ATX On/Off, il est possible d'eteindre totallyment le système, et de le réveiller afin de le faire répondre un coup de téléphone comme répondeur automatique ou pour transmettre/recevoir un fax. Il est possible de vérifier si le système est étant totalement en contrôle le ventilateur de l'alimentation de votre système. Le modem externe et la carte modem interne peuvent supporter la fonction Rexeil modem. Mais si un modem externe a été raccordé à votre système, il faut le laisser toujours mis sous tension.

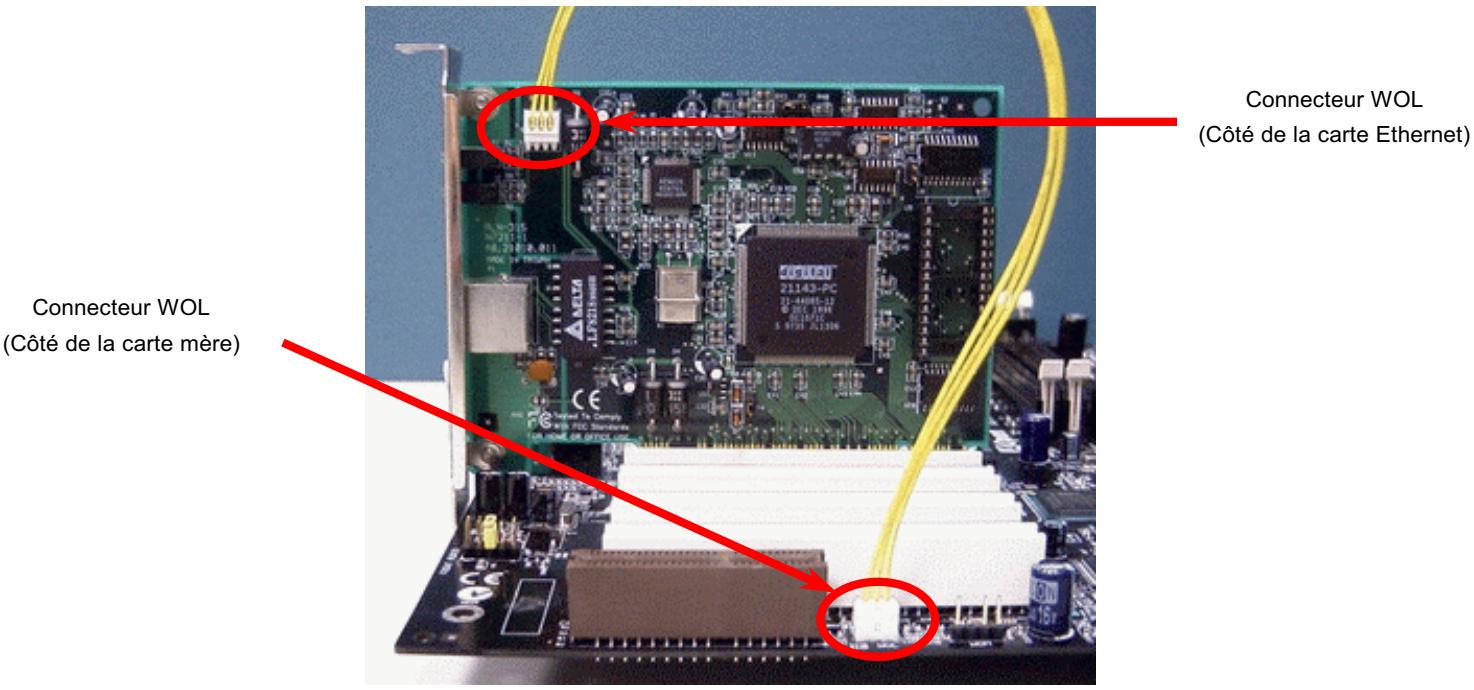

WOL (Réveil LAN)

Cette caractéristique est très similaire à celle du Réveil Modem, mais elle fonctionne par le réseau local. Pour utiliser la fonction de Réveil LAN, vous doivent avoir une carte de réseau avec le chipset qui supporte cette caractéristique, ensuite branchez le cable de la carte de réseau au connecteur WOL. L'information d'identifier le système (probable IP adresse) est sauvégardé dans la carte de réseau, De plus, à cause de beaucoup de traffic sur le Ethernet il sera également nécessaire d'installer un logiciel de gestion de réseau, tel que ADM pour vérifier comment vérifier le système. Notez que au moins le courant de 600mA ATX en attente est

demandé à supporter la carte de réseau pour cette fonction.

Slot AGP expandu (port graphique accéléré)

AX37 Plus/AX37 Pro est prévue d'un slot AGP 4x. AGP 4x est une interface bus prévue pour le graphique 3D à haute performance. AGP supporte l'opération de lecture/écriture à la mémoire et simple-esclave, un par un seulement. AGP utilise le bout de levée et de chute de l'horloge de 66MHz, pour 2X AGP, la vitesse de transmission de donnée est 66MHz x 4bytes x 2 = 528MB/s. AGP accède maintainant au mode AGP 4x, 66MHz x 4bytes x 4 = 1056MB/s.

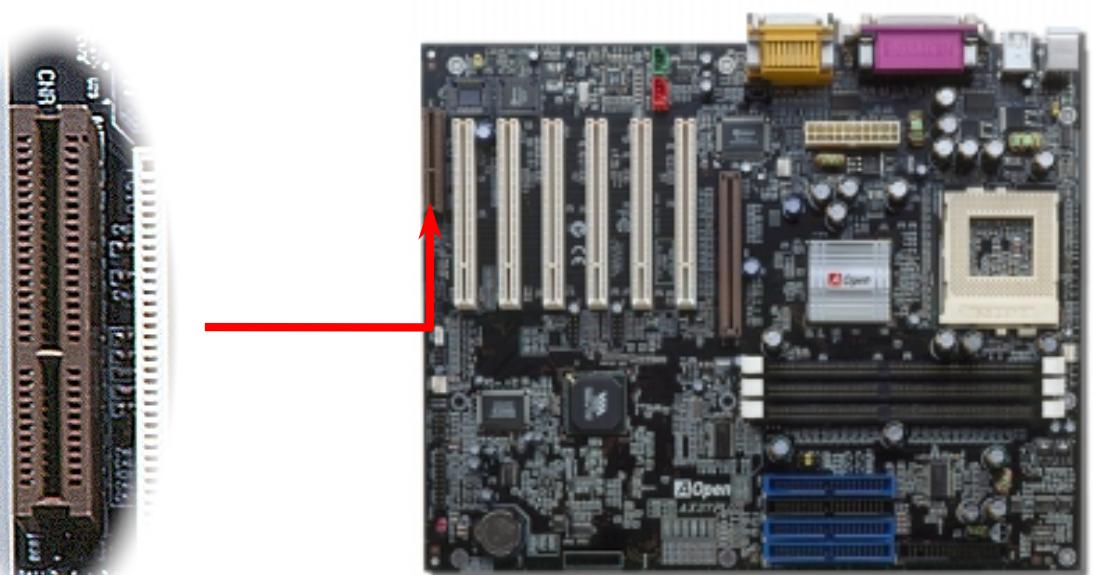

Slot CNR expandu (Riser Communications et Réseau)

CNR est une Specification de la carte riser pour replacer AMR, (Riser Audio/Modem) qui supporte le V.90 modem analogique, audio multi-canal, réseau basé sur la lign de téléphone, et réseau basé sur 10/100 Ethernet. le travei de proceeder des numériques peut etre fin dans le chipset principal et partage l'alimentation de CPU, car la puissance d'informatier se met plus fortement.. Le circuit de la conversion analogique (CODEC) commande une conception de circuit differente et separée, qui est mis sur la carte CNR. Cette carte mère employe le chip sonore CODEC sur la carte, mais réserve le slot CNR pour I'option de la fonction de modem. Notez que vous pouvez encore utilise la carte PCI de modem.

Panneau arrêté PC99 marqué en couleur

Les périhériques I/O sur la carte sont le clavier PS/2, la souris PS/2, les ports de série COM1 et VGA, l'imprimante, six USB, et port sonore AC97 et celui de jeu. L'angle de vue sur le dessin déscrit ici est de l'arrête du panneau du boîtier.

Clavier PS/2:

Pour le clavier standard, qui utilise une prise PS/2.

Souris PS/2 :

Pour la souris PC, qui utilize une prise PS/2.

Port USB:

Disponible pour connecter des périhériques USB.

Port Parallele:

Pour connecter avec l'imprimante SPP/ECP/EPP.

Port COM1:

Pour connecter avec de périphériques directionnels, modem ou autres périphériques de série.

Connecteur VGA:

Pour connecter avec le moniteur PC.

Haut-Parleur sorti:

au haut-parleur externe, l'écouteur ou amplificateur.

Line-In:

De la source de signal tel que player CD/Cassette.

MIC-In:

Du microphone.

MIDI/Game Port:

au manette de jeu de 15 chevilles ou gamepad ou de périphériques MIDI.

Supporter 2ème & 3ème Port USB

Cette carte mère supporte trois ports USB. Les deux sont sur le panneau arriere PC99, et le connecteur de 2^éme et 3^éme port est derrière le slot PCI3. À l'aide du cable correct, vous pouvez les connecter au panneau arriere ou chassinis de celui avant.

Détector d'Intrusion Chassin

Le JP13 offre une fonction de surveillance d'intrusion de chassis. Cette fonction a note les événements dans le BIOS de système lorsque le chassis est ouvert. Vous pouvez utiliser le détector intrusion de chassis de 2-chévilles pour connecter avec JP13, et activer la fonction de monitoring de chassis du BIOS de système. Contactez notre distributeur local ou revendeur pour désir ce détector. Et ici encore, vous pouvez aussi visiter notre site web officiel: www.aopen.com.tw pour obtenir plus d'information.

1

SENSE

GND

Connecteur CD Audio

Ce connecteur est sert à connecter le cable CD Audio du CDROM ou DVD au son onboard.

CD-IN

Connecteur Modem Audio

Ce connecteur est utilisé à connecter le cable Mono In/Mic Out de la carte de modem interne au circuit sonore onboard. Le cheville 1-2 est Mono In, et le cheville 3-4 est Mic Out. Remarquez qu'il n'y a pas de standard pour ce genre de connecteur, quelques cartes de modem internes n'emploiient que ce connecteur.

Connecteur AUX-IN

Ce connecteur est sert à connecter le cable MPEG Audio de la carte MPEG au son onboard.

Connecteur Audio au Panneau Avant

Si le boîtier a été pourvu d'un port audio au panneau avant, vous serez capable de connecter l'audio sur la carte au panneau avant par ce connecteur.

Die-Hard BIOS (100% Protection Contre Virus, en Option par utiliser)

Réécément, beaucoup de virus ont été trouvées qui peut nuir au code de bios et à la région de donnée. Cette carte mère applique une méthode très efficace à protéger un matériel, laquelle ne mele pas aucun logiciel ou codage BIOS, d'ou non virus à cent pour cent. Il y a un ROM flash de BIOS monté sur le M/B quand vous le prenez. Si vous voulez ajouter un ROM flash de BIOS de plus, contactez le distributeur ou reseller local. Vous pouvez faire un lien au website d'AOpen: www.aopen.com.tw par Internet pour l'acheter.

Contrôleur externe pour DIE-HARD BIOS (en Option par utiliser)

Le Contrôleur Externe vous fournit toute autre way et commode à change l'état du BIOS entre "Rescue" et "Normal" sans ouvrir le boitier de votre ordinateur. Vous doivent brancher la cable de cavalier à la chevelle de connecteur (JP30) sur la carte mère. Soyez prudent dans l'orientation au moment de brancher, le fil rouge doit correspondre à Pin1.

Remarque: Si vous doutez que votre BIOS se soit infecté une virus:

1. Éteignez le système, réglez le Contrôleur Externe à “Rescue” pour dire de la rescue ROM.
2. Démarrez le système et réglez l'interrupteur de nouveau à "Normal".
3. Suivez la procédure demettre à jour le BIOS.
4. Redémarrez le système, ensuite vous pouvez être à même de returner à l'état normal.

Avis: Si vous changez l'interrupteur vers son milleu, vous ne serez pas à même de démarrer votre système, pour que vous puissez protéger votre donnée contre une molestation.

Connecteur Dr. LED (En Option par utiliser)

En conjointement avec le Dr. LED (en Option) qui peut montrer facilement quel problème vous pouvez rencontres sur votre système pendant l'assemblage, ce qui indique clairement par 8 LEDs sur le panneau du front de PC-Doctor s'il y a un problème de composant ou celle de l'st installation. Il vous aide rapidement à un diagnostic automatique de l'état de votre système.

Dr. LED est un boîte de stockage au disque CD en ayant 8 LEDs sur son panneau du front, Dr. LED est la même taille que le lecteur floppy de 5.25 in, tant que vous pouvez le monter dans un emplacement de lecteur de 5.25 in d'un boîtier.

Un total de 8 LEDs s'allume alternatively si le système rencontre une des huit pannes. Une fois que le LED7 (dernier LED) est allumé, ce qui indique que le système a déjà complété sa procédure de démarrage.

LED 0 - Indique que le CPU peut être installé incorrectly ou endommagé.
LED 1 - Indique que la mémoire pourrait être installée incorrectly ou endommagée.
LED 2 - Indique que le AGP peut être installé incorrectly ou endommagé.
LED 3 - Indique que la carte PCI peut être installée incorrectly ou endommagée.
LED 4 - Indique que le pilote du disque floppy pourrait être installé incorrectly ou endommagé.
LED 5 - Indique que le disque dur pourrait être installé incorrectly ou endommagé.
LED 6 - Indique que le clavier pourrait être installé incorrectly ou endommagé.
LED 7 - Indique que le système est OK.

Remarque: Au moment de la procédure de POST (Power On Self Test), le Debug LED sera allumé séquentialement de LED0 à LED7 jusqu'à ce que le système bien démarre.

Conception sans pile et de Longue Duration

Cette carte mère emploie une Flash ROM et un circuit spécial (brevet en attendant) qui permet à l'utiliser de sauvegarder les configurations actuelles du CPU et du CMOS sans besoin d'une pile. Le RTC (horloge temps réel) peut également être maintainu en activité tant que le cable électrique est branché. Si vous perdez accidentellement les données CMOS, il est possible de simplement recharger les configurations CMOS à partir de Flash ROM et le système recupéra comme d'habitude.

Protection contre surtension

La protection contre surtension a ete employe efficacement dans l'alimentation de commutation ATX 3.3V/5V/12V. Mais malheureusement, le CPU de la nouvelle generation utilise une tension differente qui necessite le regulateur de transferer 5V à la tension du CPU (par exemple, 2,0V) et donc rende inutila la protection contre surtension de plus que 5V. Cette carte mère prévue d'un régulateur de commutation sur la carte supporte la protection du CPU contre surtension et offre conjointement avec l'alimentation 3,3V/5V/12V une protection totale contre surtension.

Remarque: Bien que nous avons employé le circuit de protection pour essayer d'éviter des erreurs causés par l'opération humaine, il existe encore des risques de provoquer le dommage de CPU, mémoire HDD et des cartes installées sur la carte mère à cause de la panne des composants, des erreurs causés par l'opération humaine ou la raison inconnue. Aopen ne peut pas garantir que le circuit de protection fonctionnera toujours parfaitement.

Monitoring du Matériel

Cette carte mère emploie le système de monitoring du matériel. Quand vous démarrez le système, cette conception intelligente continua à superviser le voltage de votre système en marche, l'état du ventilateur et la température du CPU. Si chacun des états du système tombe en panne, il y sera une alarme par Hardware Monitoring Utility d'AOpen pour avertir des utilisateurs.

Fusible Réinitialisable

La carte mère traditionelle a le fusible pour le clavier et le port USB en fonction d'eviter une surtension ou le court-circuit. Des fusibles sont soudés sur la carte quand ils tombent en panne (pour protéger votre carte mère), des utilisateurs ne pouvez pas le remplaçer et la carte mère est encore à la malfonction.

A l'aide du fusible réinitialisable cher, la carte mère peut returner à la fonction normale afin que le fusible ait fini le travail de protégger.

An 2000 (Y2K)

Y2K est un problème d'identification du code annuel. Pour sauvégarder l'espace de sauvégarde, une application traditionelle ne utilise que deux chiffres pour l'identification annuelle. Par exemple, 98 pour 1998 et 99 pour 1999, mais 00 sera confondu 1900 et 2000.

Il y a la circulation RTC (horloge du temps réel), en conjointement avec la date CMOS RAM de 128 bytes sur le chipset de la carte mère. Le RTC n'a que les deux chiffres et CMOS a les autres deux. Malheureusement, la circulation telle que 1997-1998-1999-1900, c'est à dire qu'il provequera le problème en l'an 2000. Il y a un diagram ci-dessous en montrant comment les applications fonctionnent avec OS, BIOS et RTC. Pour tener la meilleur compatibilité dans l'industrie de PC, il y a une règle que les applications doivent appeler OS pour obtenir des services et OS doit appeler le BIOS; ensuite le BIOS seulement est permet l'accès au matériel (RTC) en direct.

Il y a le Tick Routine (qui va active environ quince 50m sec) dans le BIOS à enregistrer l'information de date/heure. En général le

BIOS, le Tick Routine ne met pas à jour le CMOS chaque fois parce que le CMOS est un pérophérique très lent qui réduit la performance de système. Le Tick Routine du BIOS de AOpen a quatre chiffres pour le code annuaire, quand les applications et le système d'exploitation suivant la règle à obtenir l'information de date/heure. Il n'y aura pas de problème de Y2K ( comme le programme du test par NSTL). Mais malheureusement, nous avons trouve que quelques programmes du test font l'accès direct à RTC/CMOS. Cette carte mère a une vérification Y2K de matériel et une protection ce qui assure l'opération sans risque.

Basse capacité ESR de 2200 f

La qualité de basse capacité electrolytiques (Basse résistance de série équivalente) est très importante pour la stabilité de la tension de CPU pendant l'opération d'une haute fréquence. L'emplacement de ces capacités est un autre savoir qui exige l'experience et le calcul détaillé.

Not seulement cela, cette carte mère emploie la capacité de 2200 f , qui est plus grande que normale (1000 ou 1500 f) et offre

meilleure de stabilité pour l'alimentation CPU.

Le circuit electrique de core voltage du CPU doit etre verifie en assurant la stabilité du système pour la haute vitesse des CPUs (teils que le neuea Pentium III, ou au moment de overclocking). Un core voltage du CPU typique est 2.0V, ainsi que une bonne conception devra contrcler un voltage entre 1.860V et 2.140V. C'est-à-dire que la transition doit etre moins de 280mV .Un diagramme ci-dessous est celui d'horloge pris par Digital Storage Scope, qui montre le voltage transitoire est 143mv seulement meme si un maximum de courant de 18A est applique.

Remarque: Ce diagramme est une exemple simplement, il ne pourrait pas etre le meme sur cette carte mere.

Disposition (mur d'isoler une Fréquence)

Remarque: Ce diagramme est une exemple simplement, il ne pourrait pas etre le même sur cette carte mere.

Pour l'opération d'une haute fréquence, particulierment overclocking, la disposition est la plus importante de facteur en veillant à ce que la marche de chipset et de CPU soit en condition stable. La disposition de cette carte mère emploie une conception unique appelée “mur d'isoler une fréquence”. Séparez chaque partie critique de carte mère en régions où chaque région opère en une même ou similaire gamme de fréquence pour éviter des parasites et la ingénence de fréquence entre l'opération et la condition de chaque region. La longueur de trace et la route doivent être calculé attentivement. Par exemple, la trace de l'horloge doit être la longueur égale (pas nécessairement aussi court que possible) pour que le travers de l'horloge sera contrôle à l'intérieur peu un pico second (1/10^12Sec)

Radiateur en Aluminum pur

Refoirdir le CPU et le Chipset est important pour la fiabilité du système. Le radiateur en Aluminum fournit une(Meilleure) consommation de charleur, surtout quand vous essayez de overlocker.

Pilote et Utilitaire

Il y a les pilotes et les utilisaires inclus dans le disque Bonus CD d'AOpen. Vous n'avez pas besoin d'inlocker les tous à partir de démarrer votre système. Mais afin que vous finissiez l'installation du matériel, vous doivent d'abord installer votre système d'exploitation (tel que Windows 98) avant d'inlocker chacun des pilotes et des utilisaires. Consultez cette guide de l'installation du système d'exploitation.

Remarque: Suivez la procédure recommende pour installer Windows 95 et Windows 98.

Autorun Menu du disque Bonus CD

Vou puez utiliser le autorun menu du disque Bonus CD. Selectionnez l'utilitaire et le pilote et le nom du modele.

Installez Windows 95

1. D'abord, n'installez aucune carte add-on sauf la carte AGP.
2. Installez Windows 95 OSR2 v2.1, 1212 ou la version 1214 et la suite avec un support USB. Autrement, vous avez besoin d'installer USBSUPP.EXE.
3. Installé le pilote VIA 4 in 1, qui inclut le pilote VIA AGP Vxd, celui de VIA ATAPI Vendor Support et le programme VIA registry (INF).
4. Finalement, installez des autres cartes add-on et leur pilotes.

Installez Windows 98

1. D'abord, n'installez aucune carte add-on sauf la carte AGP.
2. Activez le contrôle USB sur BIOS Setup > Advanced Chipset Features > OnChip USB, pour faire BIOS complètement capable de contrôle l'assignation d'IRQ.
3. Installez Window 98 dans votre système.
4. Installé le pilote VIA 4 in 1, qui inclut le pilote VIA AGP Vxd driver, IRQ Routing, celui de VIA ATAPI Vendor Support et le programme VIA registry (INF).
5. Finalement, installez des autres cartes add-on et leur pilotes.

Installez Windows® 98 SE, Windows® ME & Windows®2000

Si vous utilisez une seconde edition de Windows® 98, une edition millenaire Windows® ou Windows® 2000, vous n'avez pas besoin d'installer le pilote 4-in-1 quand celui de IRQ Routing et le registre ACPI sont déjà intégrés dans le système d'exploitation. Les utilisateurs avec Windows® 98 SE peuventmettre à jour le bus IDE maître et les pilotes AGP en les installer individuellement.

Référez-vous à la première version du pilote 4 in 1 de VIA Technologies Inc.:

http://www.via.com/

http://www.via.com/drivers/4in1420.exe

Installes le Pilote VIA 4 in 1

Vou puez instaler le pilote VIA 4 in 1 (IDE Bus master (Pour l'usage de Windows NT), Pilote VIA ATAPI Vendor Support, VIA AGP, Pilote IRQ Routing (Pour l'usage de Windows Windows 98), Pilote VIA Registry (INF)) de I'autorun menu du disque Bonus Pack CD.

Installes le Pilote Son Onboard

Cette carte mère contient un AC97 CODEC et le contrôleur est dans le chipset VIA South Bridge. Vous pouvez trouver le pilote audio sur l'autorun menu du disque Bonus Pack CD.

AOpen

Installez le Pilote de IDE RAID onboard (AX37 Plus seulement)

Le chipset PROMISE® FastTrak 100 Lite onboard offer le pilote DOS, Widows 3.1/95/98/98 SE/ME/NT/2000 pour l'installation. Rêférez le "ATA/100 IDE RAID Manuel" pour obtenir plus d'information détaillée.

Installez I'Utilitaire Monitoring FastCheck™ (AX37 Plus seulement)

Voupouvez surveiller I'etat d'opération de tableau disque et de lecteurs configured sur le canal IDE RAID en utilisant l'utilitaire monitoring FastCheckTM pour le système d'exploitation de Windows-base. FastCheckTM produit les messages visuels et audibles en vous alertant de problèmes possibles avec le tableau disque ou le contrôleur. Retez le "ATA/100 IDE RAID Manuel" pour obtenir plus d'information détaillé.

Voup ouest nster Hwme Moring Uity pour supesir la tempeur du CPU, des ventilateurs et le vaitge du syste. Le monitoring du materiel est excuted automatquement par BIOS et le logiciel d'utilitaire, aucune installation de materiel n'est necessaire.

AOpen

Suspension ACPI au disque dur

La Suspension ACPI au disque dur est contolée par le système d'exploitation Windows. La fonction Suspension au disque dur sauvegardera votre travail actuel (état de système, image mémoire et écran) sur le disque dur, et ensuite le système peut être étant complètement. À la prochaine mise sous tension, il est possible de reprendre directement le travail d'origine du disque dur moins de quelques secondes sans besoin d'exécuter un redémarrage de Win95, et d'exéctuer de nouveau votre application. En général, si la mémoire de votre système est de 64MB, il sera nécessaire de réserver un espace sur le HDD d'au moins 64MB pour y sauvegarder l'image de mémoire.

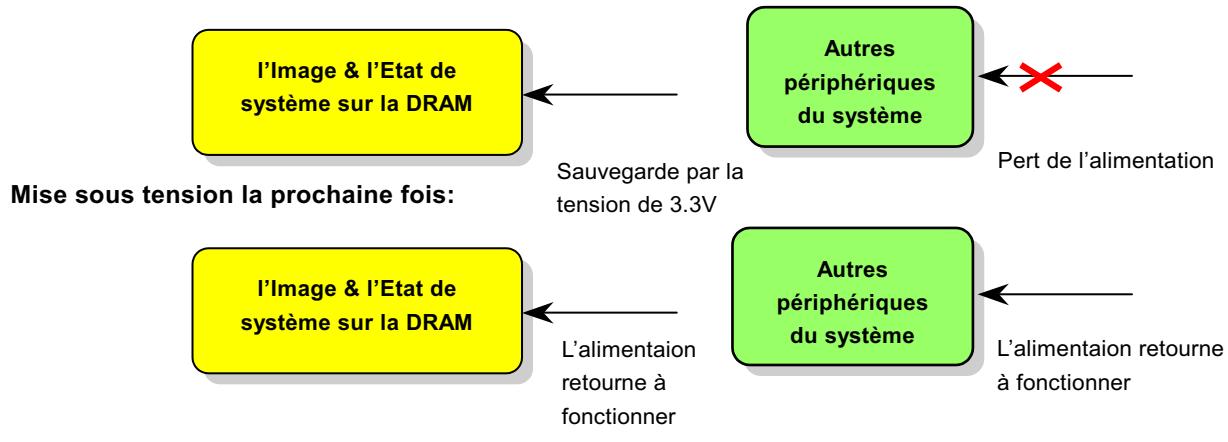

En entrant la suspension:

En mettant sous tension la prochaine fois:

Condition du système

1. AOZVHDD.EXE 1.30b ou postérieur.
2. Supprimez config.sys et autoexec.bat.

Fraîchissez l'installation de Windows 98 dans le nouveau système

1. Executez "Setup.exe /p j" pour installer Windows 98
2. Afin que l'installation de Windows 98 soit complète, accédez à Control Panel > Power Management.

a. Réglez Power Schemes > System Standby à "Never".
b. Cliquez sur "Hibernate" et selectionnez "Enable Hibernate Support" puis "Apply".
c. Cliquez sur l'onglet "Advanced", vous verrez "Hibernate" sur "Power Buttons". Notez que cette option sera vues seulement afin que l'etape décrit ci-dessus soit achevé, autrement "Standby" et "Shutdown" seulement apparafiront. Sélectionnez Hibernate" et "Apply".

1. Effacez démarrage à l'invite de DOS et exécutez l'utilitaire.

a. Si vous assignez tout le disque dur au système Win 98 (FAT 16 ou FAT 32), exécutez "aozvhdd /c /file". Veillez à ce que l'espace continu sur le HDD soit suffisant pour y créé ce fichier caché. Par exemple, si la mémoire de système disponible est de 64MB et la mémoire VGA est de 16MB, l'espace sur le HDD (lecteur de disque dur) devra être d'au moins 80MB. L'utilitaire localisera l'espace automatiquement.
b. Si vous assignez une partition individuelle au système Win 98, exécutez "aozvhdd /c /partition". Bien sur, le système a besoin d'offrir une partition déseffacée.

1. Redémarrez le système.

2. Vous avez acheve la Suspension ACPI au disque dur. Cliquez sur "Start > Shut Down > Standby" ensuite l'ecran s'eteind immediatement. Il faudra environ 1 minute pour le système à sauvegarder tout ce qui est sur la mémoire au disque dur; autant la taille de mémoire est plus large, autant le temps de cette procédure est plus longue.

Changez de APM à ACPI (Windows 98 seulement)

1. Executez "Regedit.exe"

a. Utilisez la command suivante

HKEY_LOCAL_MACHINE

SOFTWARE

MICROSOFT

WINDOWS

CURRENT VERSION

DETECT

b. Sélectionnez "ADD Binary" et nommez-le comme "ACPIOPTION".
c. cliquez sur le bouton croit et selectionnez Modifier, ajoutez "01" après "0000" pour faire celui comme "0000 01".
d. Sauvegardez les modifications.
2. Sélectionnez "Add New Hardware" sous Control Panel. Permettez Windows 98 de détecter le nouveau matériel. (Il trouvera "ACPI BIOS" et enlevera "Plug et Play BIOS")
3. Redémarrez le système.
4. Effacez le démarrage pour entrer le mode DOS et exécutez "AOZVHDD.EXE /C /File"

Changez de ACPI à APM

1. Executez "Regedit.exe"

a. Utilisez la command suivante

HKEY_LOCAL_MACHINE

SOFTWARE

MICROSOFT

WINDOWS

CURRENT VERSION

DETECT

ACPI OPTION

b. cliquez le bouton croit et selectionnez "Modifier", changez "01" à "02" pour faire celui comme "0000 02".

Avis: "02" indique que Windows 98 est ACPI reconnu mais la fonction d'ACPI est désacté.

c. Sauvegardez les modifications.

1. Sélectionnez "Add New Hardware" sous Control Panel. Permettez à Windows 98 de détecter le nouveau matériel. (Il trouvera "ACPI BIOS" et supprimera "Plug et Play BIOS")
2. Redémarrez le système.
3. Executez "Add New Hardware" de nouveau et il trouvera "Advanced Power Management Resource".
4. Cliquez sur "OK".

Avis: Nous avons trouvez que la carte ATI 3D Rage Pro AGP seulement pouvais supporter la suspension ACPI au disque. Visitez le site web d'Aopen pour la derniere mise à jour

Suspension ACPI à RAM (STR)

Cette carte mère supporte la fonction de la suspension ACPI à RAM. À l'aide de cette fonction, il est possible de reprendre directement le travail d'origine du disque dur moins de quelques secondes sans besoin d'exécuter un redémarrage de Win98, et d'exéctuer de nouveau votre application. La suspension à DRAM sauvegarde votre travail actuel sur la mémoire du système, celle-ci est plus rapide que la suspension au disque dur mais il exige l'alimentation électrique appliqué à DRAM, quand la suspension au disque dur n'exige pas l'alimentation.

En entrant la Suspension:

Pour employer la suspension ACPI à DRAM, suivez la procédure ci-dessous:

Condition du Systeme

1. Un ACPI OS est exigé. Actuellement, Windows 98 est le seul besoin. Consultez ACPI Suspension au Disque Dur pour régler le mode ACPI de Windows 98.
2. Le Pilote VIA 4 in 1 doit être installé correctement.

Procedures

1. Avez changé la configuration BIOS suivante.

1. Avancez à Control Panel > Power Management. Réglez "Power Buttons" à "Standby".
2. Appuyez sur le bouton d'alimentation ou le bouton standby pour réveiller le système.

(Cette page laissée intentionnellement en blanc pour des notes.)

AWARD BIOS

Les paramétres seront modifiés en entrant le menu BIOS Setup, ce menu vous permettra de configurer les paramètres de système et de sauvégarder la configuration dans la zone CMOS de 128 bytes, (en général, dans le chip RTC ou directement dans le chipset principal).

Le AwardBIOS™ qui a ete installed dans la Flash ROM de la carte mere est une version personalise d'un BIOS standard d'industrie. Le BIOS ofre un support critique de bas niveau pour des peripheriques standards tels que des disques durs, des ports de série et de parallele.

La plupart du paramètre BIOS d'AK73M avait eté optimisé par l'équipe d'ingénieur R&D AOpen. Mais, le paramètre par défaut de BIOS ne peut pas toujours ajuster le chipset au contrôle de tout le système. D'ici, le reste de ce chapitre est prévu pour vous guider à travers le processus de configurer votre système en utilisant le setup.

Pour entrer le menu BIOS setup, appuyez sur pendant le POST (Power-On Self Test) apparait sur votre écran.

Remarque: Vu que le code BIOS est la partie plus souvent modifiée sur la carte mère, il est possible que l'information BIOS traitée dans ce chapitre (en particulier les paramétres de configuration du chipset) soit un peu différente par rapport au BIOS actuel dont la carte mère est prévue.

Comment utiliser le Programme Award™ BIOS Setup

En général, vous pouvez utiliser la fleche àmettre en surbrillance des éléments que vous voulez selectionner, puis appuyez sur la pourCHOISIR, etutilisezetpour changer la valeur de parametre. Vous pouvez aussi appuyer sur pour l'aide et pour quitter le programme AwardTM BIOS setup. Le tableau suivant offre des détails sur comment utiliser le clavier dans le programme Award BIOS setup. A propos, tous prosuits d'AOpen aussi offre une fonction spéciale dans le BIOS setup, vous pouvez appuyez sur pour selectionnee la favorite langueue de menu pour afficher.

Touche	Description
Page Up ou +	Changer un paramètre à la prochaine valeur ou augmenter la valeur.
Page Down ou -	Changer un paramètre à la valeur précédente ou réduire la valeur.
Enter	Sélectionner l'élement.
Esc	1. Dans le menu principal: Quitter et ne sauvegarder aucune modification. 2. Dans le submenu: Sortir le menu actuel au menu principal.
Up Arrow	Mettre en surbrillance l'élement précédent.
Down Arrow	Mettre en surbrillance le prochain élement.
Left Arrow	Déplacer la barre en surbrillance au côte gauche de menu.
Right Arrow	Déplacer la barre en surbrillance au côte droit de menu.
F1	Obtenir le menu ou la description sur l'aide d'élement.
F3	Changer la langue de menu.
F5	Charger la valeur précédente de paramètre de CMOS.

Touche	Description
F6	Charger la valeur de sûrété de CMOS.
F7	Charger la valeur de paramètre turbo de CMOS.
F10	Sauvegarder le paramètre modifié et quitter le programme.

Remarque: AOpen toujours consacre à offrir des utilisateurs un système d'ordinateur plus convivial. Maintenant, nous incluons toutes descriptions de fonction de programme BIOS setup dans la BIOS Flash ROM. Quand vous sélectionnez une fonction de programme BIOS setup, la description de fonction apparaitra au côté droit de l'écran. D'ici, vous n'avez pas besoin de dire ce manuel lors de changer le paramètre BIOS.

Comment entraire BIOS Setup

Afin de finir le paramètre des cavaliers et de connecter des cables correctement, démarrez le système et entrez le BIOS Setup, appuyez sur pendant le POST (Power-On Self Test). Pour obtenir la performance optimale recommendée, Sélectionnez "Load Setup Defaults".

CMOS Setup Utility - Copyright (C) 1984-2000 Award Software

Avertissement: Évitez d'utiliser "Load Turbo Defaults", à moins que vous soyez sur que les composants de votre système (CPU, DRAM, HDD, etc.) soient assez bonnes pour le paramètre turbo.

BIOS Upgrade

En flashant votre carte mère, vous étes d'accord sur la possibilité d'échec de BIOS flash. Si vous carte mère est en fonction et stable, et il n'y a pas de bugs importants qui ont été réparés par la première révision de BIOS, nous vous recommendons de NE PAS essayer de mettre à jour votre BIOS.

En faisant ca, vous etes en risque d'échec de BIOS flash. Si vous etes resolés à la mise à jour, ASSUREZ-VOUS d'utiliser la révision correcte de BIOS pour le correct modele de la carte mère.

AOpen Easy Flash est un peu different que la méthode flash traditionelle. Le fichier BIOS binaire et la routine flash sont combinés ensemble, vous n'executez donc qu'un fichier pour finir la procédure flash.

Avertissement: le programme de AOpen Easy Flash BIOS sont prévu d'être compatible avec Award BIOS. En date de cette note, le programme de AOpen Easy Flash BIOS ne sont pas disponible pour AMI BIOS. AMI BIOS apparait sur tout sur les villes cartes 486 et quelques premières cartes Pentium. Assurez-vous d'envisager le README compré dans l'ensemble de BIOS avant la mise à jour, et suivez les instructions de mise à jour avec soin. Cela minimera l'occasion des échecs de flash.

Les procédures ci-dessous est pour le flashing facile: (appliquées pour Award BIOS SEULEMENT)

1. Téléchargez le nouveau fichier zip mettre à jour le BIOS sous le site web d'AOpen. Par exemple, AX37P102.ZIP.
2. Exécutez le logiciel contributif PKUNZIP (http://www.pkware.com/) qui supporte des systèmes d'opération divers pour extraire le fichier binaire de BIOS et l'utilitaire flash. Ou Winzip (http://www.winzip.com/) sous l'environnementin Windows.
3. Sauvegardez le fjichier décomprimé dans un disque floppy démarrable. Par exemple, AX37P102.BIN & AX37P102.EXE
4. Demarrez le système à partir de l'invite DOS sans charger un gestionnaire de mémoire (tel que EMM386) ou le pilote de périhérique. Il a besoin d'espace libre de mémoire environ 520K.
5. Executez A:> AX37P102 et le programme fera les autres.

NE PAS coupez l'alimentation pendant le “FLASHING” jusqu’au moment où vous etes demandés !!

1. edémarrez le système et appuyez sur la touche pour entrer le BIOS setup, Chargez "Load Setup Defaults", puis "Save & Exit Setup". Terminé!

Avertissement: ÀpRES le flashing, le contenu d'origine de votre BIOS et l'information PNP sera remplaced à titre permanent par le nouveau BIOS. Vous pourriez avoir besoin de reconfigurer votre parameter BIOS et de reinstaller Win95/Win98 ainsi que vos cartes add-on, pour que votre système puisse returner à fonctionner comme d'habitude.

Overclocking

Étant un fabicant-pilote dans l'industrie de carte mère, AOpen toujours entend ce que des clients veulent et développement des produits qui s'adaptent aux demandes différentes des utilisateurs. La fiabilité, la compatibilité;la technologie-pilote et les caractéristiques sont notre but fondamental en concevant des cartes mère. En plus du critère décrit ci-dessus, il y a des utilisateurs experimentés qui always poursuchant à pousser la limitation de performance du système en manière de overclocking ce que nous les appelons "Overclockeur".

Cette section est dédiée aux Overclockeurs.

La haute performance de cette carte mère est pourvue d'un maximum du bus horloge de 100MHz CPU. Mais elle vient avec un générateur horloge de 150MHz que nous concevons pour s'adapter à l'horloge de bus CPU à l'avirnir. Les résultats de test dans notre lab illustraient que 150MHz est réalisable quand le parametre correct et les composants qualifiés étaient presentés, nous éprouvons l'overclocking très comfortable à 150MHz. De plus, cette carte mère a toute la gamme de paramétres (core voltage de CPU) et une option à ajuster le core voltage de CPU. Le rapport d'horloge CPU peut être jusqu'à 8X, qui supporte presque tous les Pentium II / Pentium III /Celeron CPUs à l'avirnir et fournir la flexibilité pour des overclockeurs. Pour votre referrerence, les configurations suivantes sont ce que nous éprouvonscomfortable à l'horloge de bus 150MHz.

Mais non garantie.

Avis: Notez que l'overclocking peut aussi causeer le problème thermique. Veillez à ce que le ventilateur de refroidissement et le radiateur soient suffisants pour dissiper une chaleur excessive qui est produit au cours d'overclocking.

Avertissement: La conception de cette produit suit la règle de conception du vendeur CPU et chipset. Aucun essais de pousser au-delà de la Specification de produit ne sont pas recommends et il risque d'endommager votre système ou la générée importante. Avant de faire overclocking, vous doivent veiller à ce que votre composants soient de même à tolérer tel paramètre anormal, surtout le CPU, la mémoire, les disques durs, et les cartes AGP VGA.

Carte VGA & Disque dur

La carte VGA et le disque dur sont les composants principals pour overclocking, la liste suivante est ce qui a eté testé dans notre lab. Notez que AOpen ne peut pas garantir qu'il peut etre overclocké avec succes de nouveau. Veillez le Available Vendor List (AVL) par lien au notre website officiel.

VGA: http://www.aopen.com.tw/tech/report/overclk.mb/vqa-oc.htm

HDD: http://www.aopen.com.tw/tech/report/overclk.mb/hdd-oc.htm

Glossaire

AC97

Au fond, la spécification AC97 sépare le circuit son/modem en deux parties, un processeur numérique et un CODEC pour I/O analogique, ils sont liés par le bus de lien AC97. Puisque le processeur numérique peut être mis dans le chipset principal de la carte mère, l'expense de la solution de son/modem sur la carte peut être réduite.

ACPI est la Specification de gestion d'énergie de 1997 (PC97). Son but est de réduire la consommation du courant électrique en maîtrisant complètement la gestion d'énergie au système d'exploitation et pas par le BIOS. À cause de ceci, le chipset ou le chip super I/O devra fournir au OS une interface de registre standard(tel que Windows 98). Cette idée est un peu similaire à l'interface de registre PnP. Le ACPI définit l'interrupteur ATX de mise en marche momentané pour contröler la transition de l'état d'alimentation.

AGP est une interface bus prévu pour le graphique 3D à haute performance et ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. 2X AGP utilise le bout de montée et de chute de l'horloge de 66MHz et produit la vitesse de transmission de données de 66MHz x 4 bytes x 2 = 528MB/s. 4X AGP utilise également l'horloge de 66MHz mais il a quatre transmissions de données dans la cycle de l'horloge de 66MHz, ainsi que la vitesse de transmission de données est atteinte le maximum de 66MHz x 4 bytes x 4 = 1056MB/s. AOpen est la première Companion de supporter des cartes mères 4X AGP concus par AX6C (Intel 820) et MX64/AX64 (VIA 694x), ayant.Commencé de Oct 1999.

AMR (Audio/Modem Riser)

Le circuit CODEC de la solution de son/modem AC97 peut etre mis sur la carte mere ou mis sur la carte Riser (carte AMR) qui est branchee a la carte mere a travers le connecteur AMR.

AOpen Bonus Pack CD

Un disque embarqué avec le produit carte mère d'AOpen, lequel inclue les pilotes de carte mère, Acrobat Reader pour PDF online manuel et autres utilisaires utiles.

À la différence d'ACPI, BIOS contrôle la plupart de fonction de gestion d'énergie APM. La Suspension au disque dur d'AOpen est une bonne exemple de gestion d'énergie APM.

ATA (AT Attachment)

ATA est la spécification d'interface lecteur. Dans les années de 80, beaucoup de fabricants de logiciel et de matériel a institue la spécification ATA ensemble. AT signifie la structure de bus pour un ordinateur personnel/AT de International Business Machines Corporation (IBM).

ATA/66

ATA/66 utilise deux bouts de levée et de chute comme UDMA/33 mais réduit le temps de cycle à 2 horologes, qui est 60ns. La vitesse de transmission de donnée est 4 fois plus rapide que le mode 4 PIO ou mode 2 DMA, 16.6MB/s x4 = 66MB/s. Pour utiliser ATA/66, vous avez besoin de cable ATA/66 IDE.

ATA/100

ATA/100 est une nouvelle Specification IDE à rehauser la bande passante de transmission de donnée, qui utilise deux bouts de levée et de chute comme ATA/66 mais le temps de cycle est réduit à 40ns. La vitesse de transmission de donnée est (1/40ns) x 2 bytes x 2 = 100MB/s. Pour utiliser ATA/100, vous avez besoin de même cable IDE spécial de 80 fils que ATA/66.

BIOS (Basic Input/Output System)

Le BIOS est une série de routine/programme d'assemblée qui resides dans la EPROM ou la Flash ROM. Le BIOS contrôle les péripériques de Input/Output et les autres péripériques de la carte mère. En général, offrir la portabilité indépendante du matériel, le system d'exploitation et les pilotes est demandé l'accès au BIOS sans l'accès aux péripériques du matériel directement.

Le IDE de PIO (I/O programmable) traditionnel exige du CPU que celui-ci s'engage dans tous les activités de l'accès IDE y compris l'atte de événements mécaniques. Pour réduire le travail du CPU, le périhérique IDE du bus maître transmettra les données de à la mémoire sans intercompréme le CPU et libérera le CPU de fonctionner simultanément au cours de la transmission des données entre la mémoire et le périhérique IDE. Le pilote IDE de bus maître et le HDD IDE de bus maître seront nécessaires pour supporter le mode IDE de bus maître.

La Specification CNR offer l'industrie une chance d'apporter une méthode flexible et de frais réduits à completer LAN, réseau domiciel, DSL, USB, wireless, audio et subsystemes de modem utilisés extrémement dans les "PCs connectés" d'aujourd'hui. La Specification CNR est celle ouvert d'industrie et supporté par OEMs, des fabricants de carte IHV, fournisseur silicon et Microsoft.

Normalement, CODEC signifie un circuit qui peut faire une conversion de numérisation à analogie, et cell-ci d'analogue à numérisation aussi. Il est une partie de la solution AC97 de son/modem.

DDR SDRAM utilise l'infrastructure DRAM existante et la technologie lors de doubler la bande passante nominale disponible au système en manière de design facile et d'adoption simple. Au départ une solution parfaite pour le serveur de mémoire intensive et les applications de workstation, des frais bas DDR et le bas voltage le fera une solution ideale pour tous les secteurs de marché PC, haute performance desktop et PCs portables, Value PCs et même Appareils Internet et des péripériques portables.

Le socket DIMM a un totale de 168 chevilles et supporte une donnée de 64-bit. Il peut être le coté simple ou double; les signaux de doit d'or sur chaque coté de PCB sont differents, c'est pourquoit il est appelé double ligne d'entrée. Presque tous les DIMMs sont fabriqués par SDRAM, qui utilisent 3.3V. Notez que quelques DIMMs anciens sont fabriquées par FPM/EDO et utilisent 5V seulement. Ne confonde pas SDRAM et DIMM.

Canal pour les communications entre la mémoire et les périhériques environnants.

Le mode ECC a besoin de 8 bits ECC pour une donne de 64-bit. Chaque fois l'accès à la mémoire, les bits ECC sont mis à jour et vérifiés par un algorithm spécial. L'algorithmé ECC est capable de détecter l'erreur de bit double et de corriger automatiquement l'erreur de bit simple quand le mode partie peut détecter l'erreur de bit simple.

EDO (Extended Data Output) Memory

La technologie de DRAM EDO est trèsensible à FPM (Mode de page rapide). Guère different de la FPM traditionelle qui tri-exprime la sortie de donnée pour commencer l'activité précharge, DRAM EDO tient la donnée de mémoire validé jusqu'àau prochain cycle de l'accès à la mémoire qui estsemblable à l'effect de pipeline et reduit l'état d'une horloge.

EEPROM (Electronic Erasable Programmable ROM)

Nous l'avons vue comme E^2 PROM . Tous les deux EEPROM et Flash ROM peuvent être reprogrammées par un singal électrique, mais la technologie d'interface est différente. La taille de EEPROM est plus petite que celle de flash ROM, la carte mère d'AOpen est donc une conception sans cavalier et sans pile pour EEPROM.

EPROM (Erasable Programmable ROM)

La carte mère traditionelle sauvegarde le code BIOS dans la EPROM. Celle-ci peut etre effacée par rayons ultraviolets (UV). Si le BIOS doit etre mis a jours, vous nevez supprimer EPROM de la carte mere, efface à travers rayons ultraviolets reprogramme, et ensuite reinsere.

EV6 Bus

EV6 Bus est la technologie de processeur Alpha de Digital Equipment Corporation. EV6 bus utilise deux bouts d'horloge de montée et de chute à transférer des données, similaire à DDR SDRAM ou bus ATA/66 IDE.

Vitesse de EV6 Bus = horloge du bus externe de CPU x 2.

Par exemple, EV6 bus de 200 MHz utilise horloge du bus externe de 100 MHz, mais la vitesse équivalente est de 200 MHz.

Le DoC est le standard de composant certificateur des règlements de la FCC EMI. Ce standard permet au composant DIY (tel que la carte mère) d'appliquer séparément une étiquette DoC sans protection par un boîtier.

FC-PGA (Flip Chip-Pin Grid Array)

FC signifie Flip Chip, FC-PGA est un nouveau progniciel de Intel pour Pentium III CPU. Il peut brancher dans socket SKT370, mais exige la carte mère d'ajouter quelques signaux sur socket 370. C'est-à-dire, la carte mère a besoin d'être reconçu. Intel va charger FC-PGA 370 CPU et supprime slot1 CPU peu à peu.

Flash ROM

La Flash ROM peut être reprogrammée par le signal électrique. Pour BIOS, c'est plus facile demettre à jour par l'utilitaire flash, mais c'est aussi plus facile d'être infecté par virus. À cause d'augmentation des fonctions nouvelles, la taille de BIOS augmente de 64KB à 256KB (2M bit). AX5T d'AOpen est la première carte mère d'installer Flash ROM de 256KB (2Mbit). Maintenant la taille de Flash ROM est augmentée à 4M bit sur la carte mère d'AX6C (Intel 820) et de MX3W (Intel 810).

L'horloge FSB signifie l'horloge de bus externe de CPU.

Horloge interne de CPU = Horloge FSB de CPU x Rapport d'horloge de CPU

I²C Bus

Voir SMBus.

IEEE 1394

IEEE 1394 est une interface numérique et bas coût qui a vu le jour par Apple Computer pour être un desktop LAN et a été développée par le comité IEEE. L'IEEE 1394 peut transférer des données aux taux de 100, 200 ou 400 Mbps. Une des solutions est de connecter les péripériques de télévision numérique ensemble aux taux de 200Mbps. Serial Bus Management offre un complet contrôle de configuration du bus de série en forme d'optimiser le minutage arbitraire, garantie d'alimentation électrique correct pour tous les péripériques sur le bus, l'assignation de canal ID isochrone ; et la notification de erreurs. L'IEEE 1394 a deux types de transfert de données: asynchrone et isochrone. Le transfert asynchrone est un ordinateur traditionel d'une interface de mémoire cartographique, de chargement et de sauvégarde. Les exigences des données sont envoyées à une adresse spécifique et la reconnaissance est remise. En plus d'une architecture qui escalade la technologie de silicon, les caractéristiques de IEEE 1394 ont une interface unique de canal isochrone de données. Les canaux isochrones de donnée fournissant un transfert de données garantant à la vitesse prédictédée. C'est important particulierment pour les données au temps décisif que la transmission just-in-time élimine le besoin du-delai très cher.

Parity Bit

Le mode parity utilise 1 parity bit pour chaque byte, normalement c'est un mode pair, c'est-à-dire, chaque fois vous mettez à jour les données de mémoire, parity bit sera ajusté à faire un compte pair "1" pour chaque byte. La prochaine fois, si la mémoire est lue avec le nombre impair de "1", la erreur de parity se produit et c'est appelé l'erreur de détecter un simple bit.

PBSRAM (Pipelined Burst SRAM)

Pour le Socket 7 CPU, une lecture de donnée élevée demande quatre QWord (Quad-word, 4 × 16 = 64 bits). PBSRAM a besoin du temps de écoder une adresse et envoyer les QWords restes au CPU selon la série prédéfinie. Normalement, c'est 3-1-1-1, un total de 6 horloges, qui est plus rapide que la SRAM asynchrone. La PBSRAM est toujours utilisé sur le cache L2 (level 2) de Socket 7 CPU. Slot 1 et Socket 370 CPU n'ont pas besoin de PBSRAM.

PC-100 DIMM

SDRAM DIMM supporte l'horloge de 100MHz du bus CPU FSB.

PC-133 DIMM

SDRAM DIMM supporte l'horloge de 133MHz du bus CPU FSB.

PC-1600 or PC-2100 DDR DRAM

Base sur la fréquence FSB, la DDR DRAM a deux types de fréquence en marche de 200MHz et 266MHz. A cause de bus donnée de DDR DRAM est 64-bit, il offre la bande passant de transfert de données jusqu'à 200x64/8=1600MB/s, et 266x64/8=2100MB/s. C'est ainsi que la DDR DRAM PC-1600 travaille avec 100MHz et la DDR DRAM PC-2100 avec la fréquence FSB 133MHz.

Bus pour la connexion interne des péripériques environnants, le canal de donné à haute vitesse entre l'ordinateur ec la carte expandue.

PDF Format

Un format d'un fichier pour un document électrique, le format PDF est indépendant de la plate-forme, vous pouze dire un fichier PDF sous Windows, Unix, Linux, Mac ... avec un lecteur PDF different. Vous pouze aussi dire un fichier PDF par web browser tel que IE et Netscape, notez que vous ayez besoin d'installer plug-in PDF d'abord (Inclu dans Acrobat Reader).

PnP (Plug and Play)

La Specification PnP suggere l'interface de registre standard pour BIOS et le system d'exploitation (tel que Windows 95). ces registres sont utilisés par BIOS et le system d'exploitation à configurer la ressource du système et à éviter des conflicts. Le IRQ/DMA/Mémoire sera alcalisé automatiquement par PnP BIOS ou le system d'exploitation. Actuellement, presque tous les cartes de PCI et la plupart de cartes de ISA sont déjà en conformité de PnP.

POST (Power-On Self Test)

La procédure du test automatique après le démarrage, parfois il est le premier ou deuxieme écran BIOS affché sur votre écran au moment de démarrage du système.

RDRAM (Rambus DRAM)

Rambus est une technologie de mémoire qui emploie un mode élevé grand de transmission de données. La transmission de donnée peut être plus haute que SDRAM. RDRAM est tomé en cascade dans l'opération de canal. Pour Intel 820, il ne supporte qu'un canal RDRAM, la donnée de 16-bit per canal, et ce canal peut avoir un maximum de 32 péripériques de RDRAM, n'import combien de sockets RIMM.

RIMM (Rambus Inline Memory Module)

Le module mémoire de 184 chevilles supporte la technologie de mémoire RDRAM. Un module mémoire RIMM peut containir jusqu'au maximum de 16 périhériques de RDRAM.

SDRAM (Synchronous DRAM)

SDRAM est une des technologie DRAM qui permet à la DRAM d'utiliser la même horloge comme le bus host CPU (EDO et FPM sont asynchrones et n'ont pas le signal d'horloge). Il est similaire à PBSRAM d'utiliser la transmission en mode élevé. La SDRAM est une DIMM de 64-bit 168 chevilles et s'opère à 3.3V. AOpen est la première compagnie de supporter dual-SDRAM DIMMs sur la carte (AP5V), de Q1 1996

Shadow E^2 PROM

Un espace du mémoire dans la Flash-ROM pour simuler l'opération E^2PROM , la carte mère de Aopen utilise Shadow E^2PROM pour la conception sans cavalier et sans pile

SIMM (Single In Line Memory Module)

Le socket SIMM n'est que 72 chevilles, et un côte simple. Les signaux de doigt d'or sur chaque cote de PCB sont identiques. C'est pourquoit il est appelé Simple ligne d'entrée. La SIMM est fabriquée par DRAM de FPM ou de EDO et supporte une donnée de 32-bit. La SIMM a eté retire sur la conception de la carte mère actuelle.

SMBus (System Management Bus)

Le SMBus est aussi appelé le bus I2C. Il est un bus de deux-fils développé pour le composant de communication (particulièrement pour le semiconducteur IC). Par exemple, Réglez l'horloge de générateur d'horloge pour la carte mère sans cavalier. La vitesse de transmission de donnée de SMBus n'est que 100Kbit/s, laquelle permet à un host de communiquer avec le CPU et beaucoup de maîtres et esclaves pour envoyer/recevoir des message.

SPD (Serial Presence Detect)

Le SPD est un petit périphérique de ROM ou de EEPROM en résidant sur la DIMM ou la RIMM. Le SPD stocke l'informations de configuration du module telle que l'horloge de DRAM et les paramètres de chip. Le SPD peut être utilisé par BIOS à désider la meilleure horloge pour ce DIMM ou RIMM.

Ultra DMA

Ultra DMA (ou, plus exactement, Ultra DMA/33) est un protocole pour transférer des données entre un disque dur à travers le bus donnée d'ordinateur à la RAM. Le protocole Ultra DMA/33 transfère des données de façon élevé à la vitesse de 33.3MB/s, deux fois plus vite que l'interface Direct Memory Access (DMA) précédente. Ultra DMA a été développé comme une norme proposée d'industrie par la Quantum corporation, fabricant de disque dur, et Intel, celui de chipset qui supporte la technologie de bus d'ordinateur. Le support Ultra DMA dans votre ordinateur signifie qu'il demarrera et ouvrira les nouveaux applications plus vite. Cela aidera des utilisateurs de graphique intensif et d'applications qui exigent beaucoup des données générées sur le disque dur. Ultra DMA utilise Cyclical Redundancy Checking (CRC), en offrant un nouveau niveau de protection de donnée. Ultra DMA utilise un cable de la même interface IDE de 40-chevilles comme PIO et DMA.

16.6MB/s x2 = 33MB/s
16.6MB/s x4 = 66MB/s
16.6MB/s x6 = 100MB/s

USB (Universal Serial Bus)

USB est un bus de périhérique de série à 4 chevilles qui est en état de tomber en cascade les périhériques à vitesse baisse/moyenne (moins que 10Mbits/s) tels que le clvaier, la souris, la manette pour jeu, scanner, imprimante et modem/ISDN. Grace au USB, les câbles complexes sur l'arrête du panneau de votre PC peuvent être éliminés.

VCM (Virtual Channel Memory)

La mémoire Virtual Channel (VCM) de NEC est une core architecture nouvelle de DRAM qui améliore radicallyment la capacité de mémoire pour servir des conditions multimédia. La VCM augmente la efficacité de bus mémoire et la performance d'aucune technologie DRAM en offrant des registres rapides et statique entre le cœur de mémoire les chevilles I/O. Utiliser la technologie VCM est pour la résultat de latence réduit d'accès des données et la consommation réduite d'énergie.

ZIP file

Un format d'un fichier comprimée est de réduire la taille d'un fichier. Pourdécomprimé celui, exécutez le logiciel contributif PKUNZIP (http://www.pkware.com/) pour l'environnement DOS et l'autre système d'exploitation ou WINZIP (http://www.winzip.com/) pour l'environnement de windows.

Localisation des pannes

Si vous rencontre de pannes lors de démarrer votre système, suivez les procédures en conséquence pour résoudre les problèmes.

Support Technique

Cher Client,

Nos you remercions d'avoir choisi les produits AOpen. Fournir le service le meilleur et le plus rapide à notre clientèle est notre première priorite. Cependant, nous recevons quotidiennement de nombreux emails et coups de téléphone du monde entier et il nous est très difficile de servir chacun à temps. Nous vous recommendons de suivre les procédures ci-dessous et de chercher à vous faire aider avant de nous contacter. Avec votre aide, nous pourrons alors continuer à fournir le meilleur service de qualité à plus de clients.

Merci beaucoup pour votre compréhension!

L'équipe de Support Technique AOpen

Online Manuel: Vérifiez le manuel attentivement et assurez-vous que le réglage des cavaliers et la procédure d'installation soit corrects.
http://www.aopen.com.tw/tech/download/manual/default.htm

Rapport du test: Avant d'assemblerVote ordinateur, nos yous recommendons de beschir voote carte mere/ carte/ periphérique en faisant reference des rapport du test compatible PC. http://www.aopen.com.tw/tech/report/default.htm

FAQ: les dernière questions souvent demandées peuvent containir une solution pour votre problème. http://www.aopen.com.tw/tech/faq/default.htm

Téléchargement: vérifie ce tableau pour obtenir la première mise à jour de BIOS/utilitaires et des pilotes. http://www.aopen.com.tw/tech/download/default.htm

NewsGroup: Dans lequel notre ingénieur technique ou des utilisateurs professionnels peuvent répondre à votre problème.

http://www.aopen.com.tw/tech/newsgrp/default.htm

Contactez le Distributeurs/Reveneurs: Notre produits sont vendus par les revendeurs et les intégrateurs. Ils doivent connaître bien la configuration de votre système et vous aidar à résoudre votre problème la plus efficacement que nous. Enfin, si vous pouze acheter l'autre produit dans leur boutique la prochaine fois, leur attitude de service est une reférence très importante pour vous.

Contactez nous : Préparez la configuration détaillée du système et le symptôme d'erreur avant de nous contacter. Le numéro de partie, le numéro de série et la version de BIOS sont également utiles.

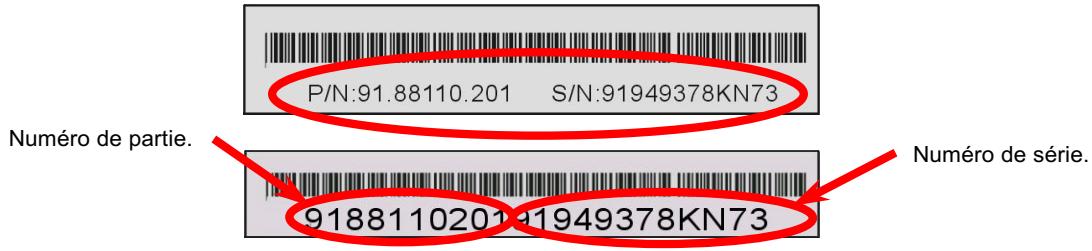

Numéro de Partie et de série

Les nombres de partie et de série sont imprimés sur l'étiquette de code à barres. Vous pouvez les trouver sur l'emballage, sur le slot ISA/CPU ou sur le coin de PCB. Par exemple:

P/N: 91.88110.201 est le numéro de partie, S/N: 91949378KN73 est le numéro de série.

Nom de modèle et version de BIOS

Le nom du modele et la version de BIOS apparait dans le coin en haut a gauche de I'ecran au premier demarrage POST (I'ecran POST). Par exemple:

AX37 Plus R1.20 Nov 201.2000 AOpen Inc.

AX37 Plus est le nom du modele de la carte mère, R1.20 est la version de BIOS.

Enregistrement du Produkt

ClubA Open

to AOpen Inc.

Nous vous remercions d'avoir choisi les produits AOpen. AOpen vous encourage à passer quelques minutes à finir l'enregistrement du produit suivant. Enregistrer votre produit assurera la haute qualité de services offert par AOpen. ÀpRES l'enregistrement, vous pourrez:

• Avoir l'occasion d'utiliser une machine avec slot en ligne et de gagner un prix d'AOpen par accumulator vos primes pour le dernier échange de prix.
• Étre promu à l'adherent d'or du projet du Club AOpen.
• Recevoir la notification par email en adressant les avertissement de sécurité de produit. Son but est d'avertir les consonmmateurs plus vite et de façon pratique quand les produits se passent les problèmes techniques.
• Recevoir la notification par email en adressant les announcements du produit.
• Étre capable de personneliser vos pages web d'AOpen.
• Recevoir la notification par email en adressant la dernière information déclarée de BIOS/Pilote/Logiciel.
• Avoir l'occasion de participer aux projets des produits promotionnels spécials.
• Avoir la priorité de service plus haute en recevant le support technique offert par les spécialistes d'AOpen dans le monde.
• Étre capable de rejoinder la discussion des newsgroups basés sur le web.

AOpen est sur que l'information offert par vous en ligne est cryptographie, pour qu'elle ne puisse pas etre lure ou interceptee par autres personnes ou sociétés. De plus, AOpen ne revélera aucune information que vous avez soumis sous aucunes conditions. Consultez notre online privacy policy pour obtenir plus d'information sur notre politique de société.

Remarque: Si vous pouvez enregistrer les produits achetés dans les différents revendeurs/détailleants et/ou à la date différente, soumettez s'il vous plaît une forme séparée pour chaque produit.

Web: http://www.aopen.com

Email : Envoyez-nous un email en replissant le formulaire de contact ci-dessous

anglais http://www.aopen.com.tw/tech/contact/techusa.htm

japonais http://aojp.aopen.com.tw/tech/contact/techjp.htm

chinois traditional http://w3.aopen.com.tw/tech/contact/techtw.htm

allemand http://www.aopencom.de/tech/contact/techde.htm

chinois simplifié http://www.aopen.com.cn/tech/contact/techcn.htm

TEL:

État-Unis 650-827-9688

Pays-Bas [phone]

Chine (86) 755-375-3013

Taiwan (886) 2-2696-1333

Allemagne [phone]
