FOIRE AUX QUESTIONS - AK33 AOPEN

Comment installer l'AOPEN AK33 sur ma carte mère ?

Pour installer l'AOPEN AK33, commencez par éteindre votre ordinateur et débrancher tous les câbles. Ouvrez le boîtier de votre PC, localisez le slot PCIe sur votre carte mère, alignez le connecteur de l'AOPEN AK33 avec le slot, puis enfoncez-le fermement jusqu'à ce qu'il soit bien en place. Refermez ensuite le boîtier et reconnectez tous les câbles.

L'AOPEN AK33 ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est correctement branchée et fonctionnelle. Assurez-vous également que tous les câbles sont bien connectés. Si le problème persiste, essayez de retirer puis de réinstaller la carte pour vous assurer qu'elle est bien insérée dans le slot PCIe. Si cela ne résout pas le problème, il peut être nécessaire de tester la carte sur un autre système.

Comment mettre à jour les pilotes de l'AOPEN AK33 ?

Pour mettre à jour les pilotes de l'AOPEN AK33, rendez-vous sur le site officiel d'AOPEN. Recherchez la section 'Support' ou 'Téléchargements', puis sélectionnez votre produit pour trouver les pilotes les plus récents. Téléchargez et installez-les en suivant les instructions à l'écran.

L'AOPEN AK33 provoque des problèmes d'affichage, que faire ?

Si vous rencontrez des problèmes d'affichage, vérifiez d'abord que le moniteur est correctement connecté et alimenté. Essayez de changer le câble vidéo ou de tester avec un autre moniteur. Si le problème persiste, vérifiez les paramètres de résolution de votre système et assurez-vous qu'ils sont compatibles avec votre moniteur. Enfin, envisagez de réinstaller les pilotes de la carte.

Quels sont les systèmes d'exploitation compatibles avec l'AOPEN AK33 ?

L'AOPEN AK33 est compatible avec les systèmes d'exploitation Windows, y compris Windows 10 et Windows 11. Assurez-vous d'avoir les pilotes appropriés pour votre version de Windows en visitant le site d'AOPEN.

MODE D'EMPLOI AK33 AOPEN

Qu'est ce qu'il y a dans ce manuel

AK33 1

Qu'est ce qu'il y a dans ce manuel 2
Remarquez 9
Avant de Debuter 10
La Procedure de l'installation rapide 11

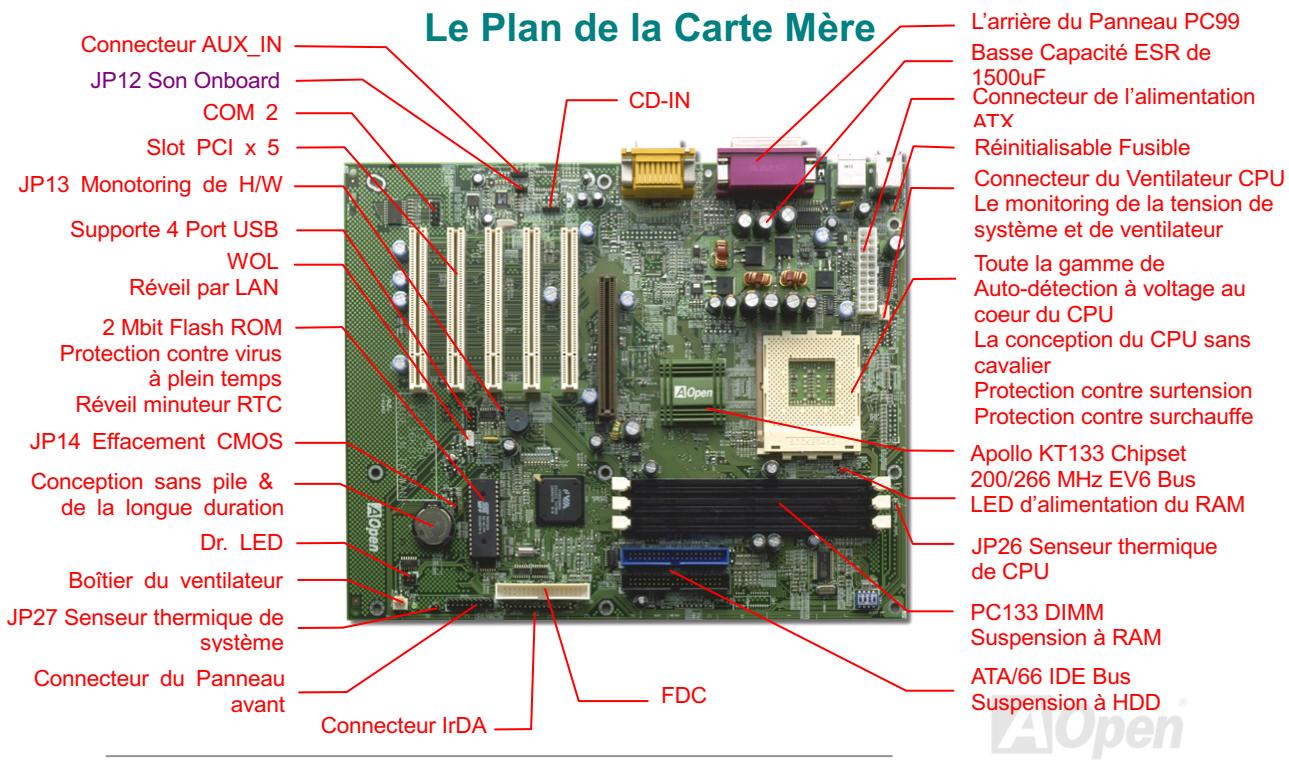

Le Plan de la Carte Mere 12
Block.Diagramme 13

Matériel 14

JP14 Effacement CMOS 15
Socket CPU et Connecteur du Ventilateur. 16
Conception du CPU Sans Cavalier 17
Socket DIMM 20
LED d'alimentation du RAM 22
Dr. LED (En Option) 23
Connecteur du Panneau avant 25

Connecteur de l'alimentation electrique ATX 26
Connecteur de IDE et de Floppy 27
Connecteur IrDA 30

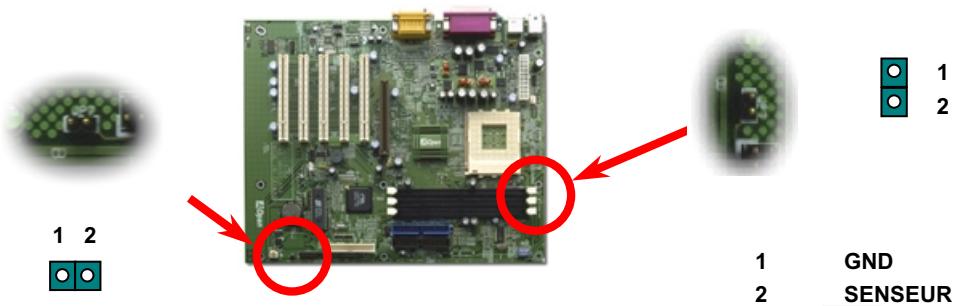

JP26 / JP27 Senseur Thermique (en Option) 31

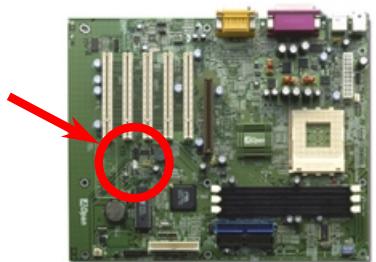

WOL (Réveil LAN) 32

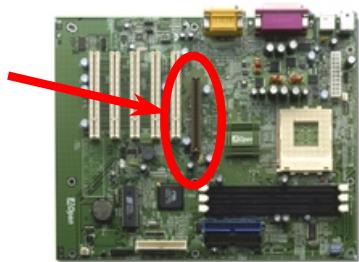

4X AGP (port graphique acceléré) 34

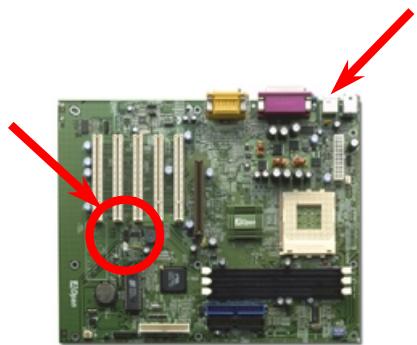

L'arrière du Panneau PC99 marqué en couleur 35
Supporte 4 Ports USB. 36

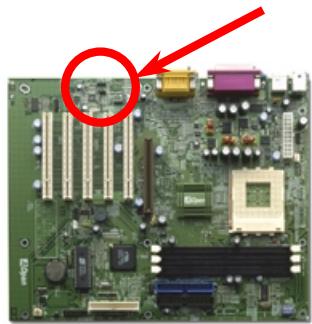

JP12 Enable/Disable le Chip Audio onboard 37

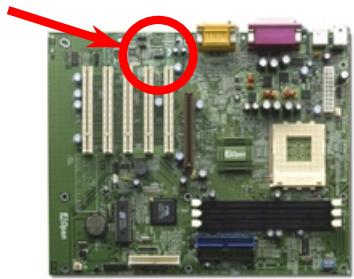

Connecteur CD Audio 38

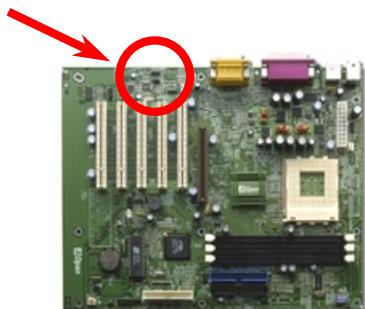

Connecteur AUX_IN 39

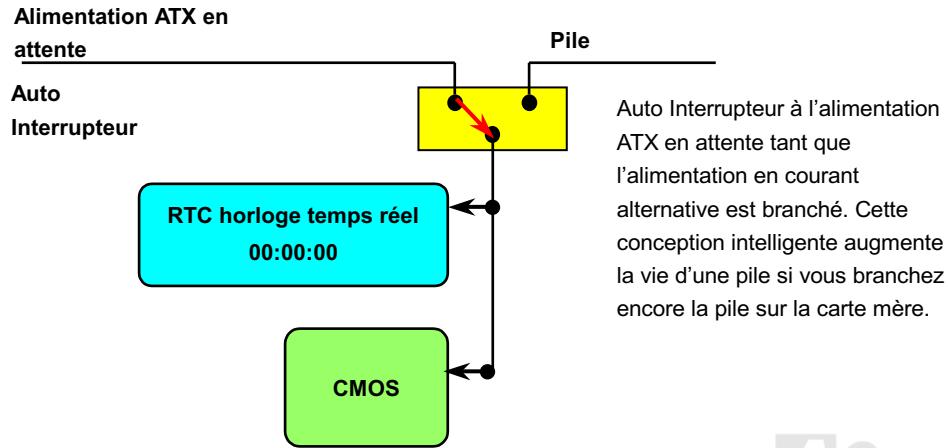

Conception sans pile et de Longue Duration 40

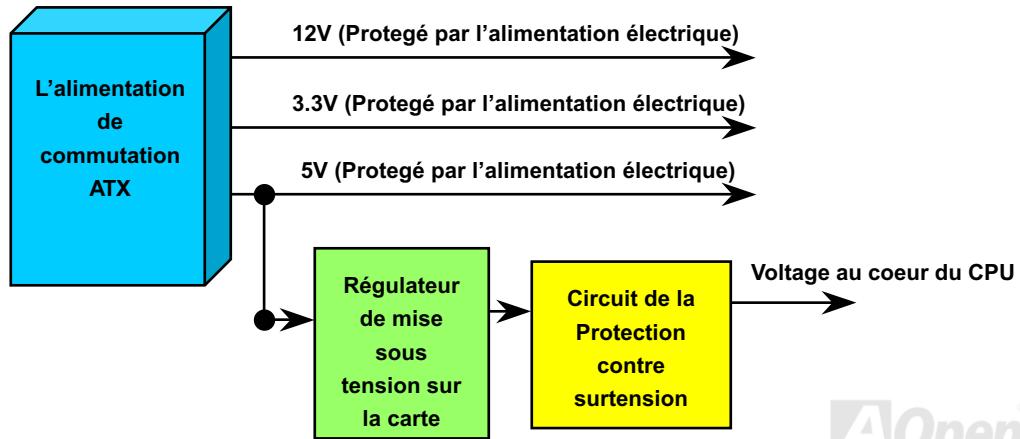

Protection contre surtension 41
Monitoring du Matériel 43
Fusible Rinitialisable 44

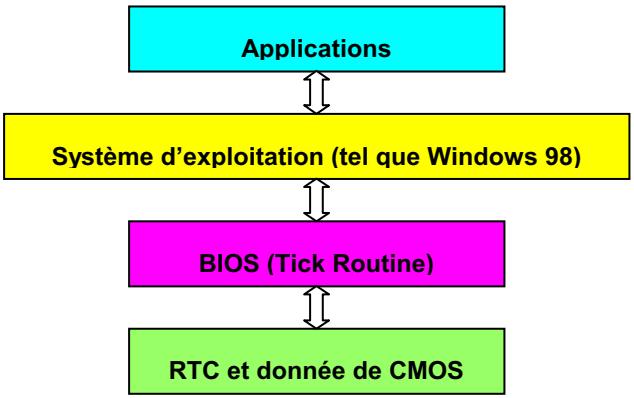

An 2000 (Y2K) 45

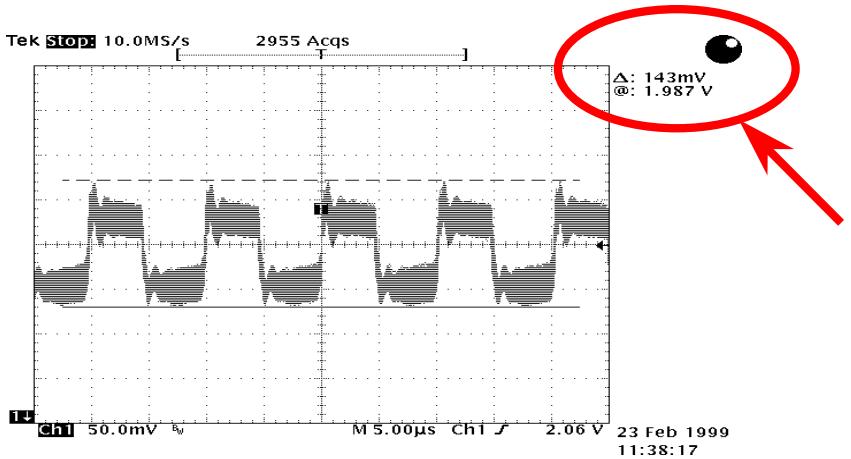

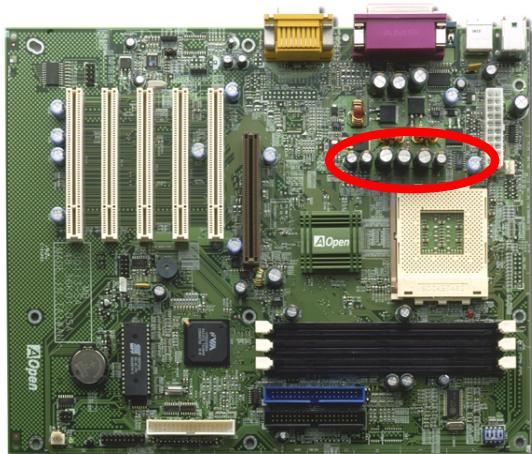

BassecapacitéESRde1500uF 47
Disposition (mur d'isoler une Fréquence) 49

Pilote et Utilitaire 50

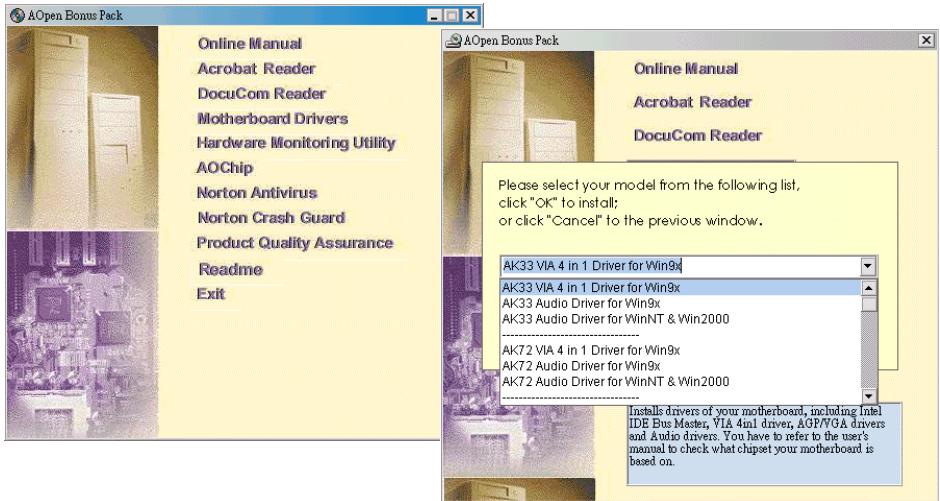

Autorun Menu du disque Bonus CD 51
Installez Windows 95 52
Installes Windows 98 53
Installez Windows 98 SE & Windows2000 54

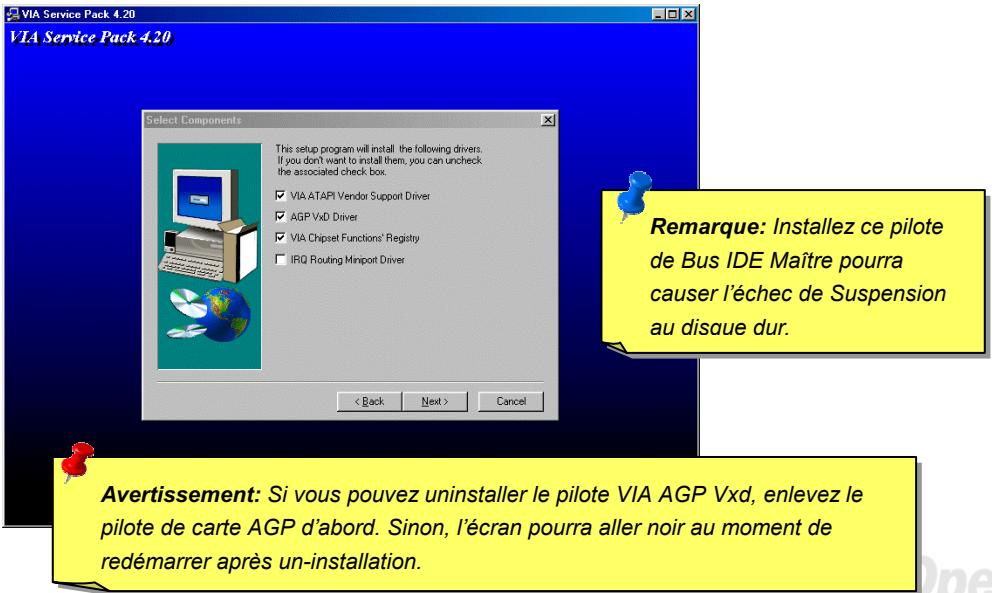

Installez le pilote VIA 4 in 1 55

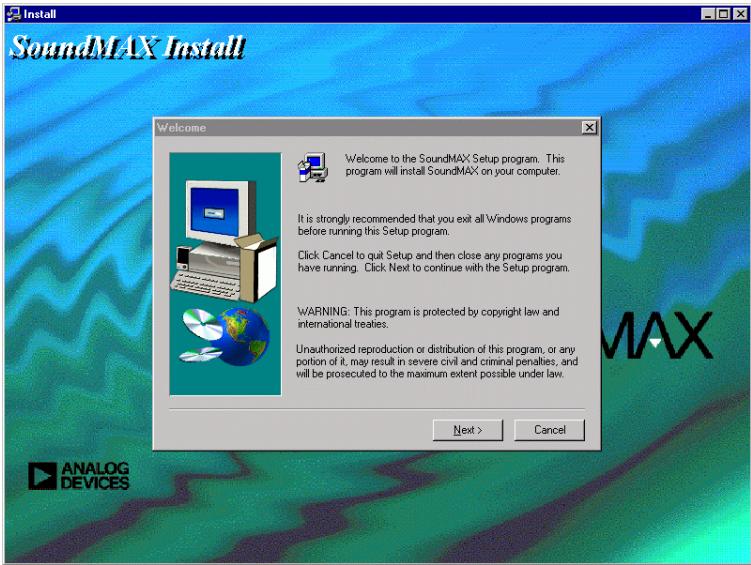

Installes le pilote de Son Onboard 56

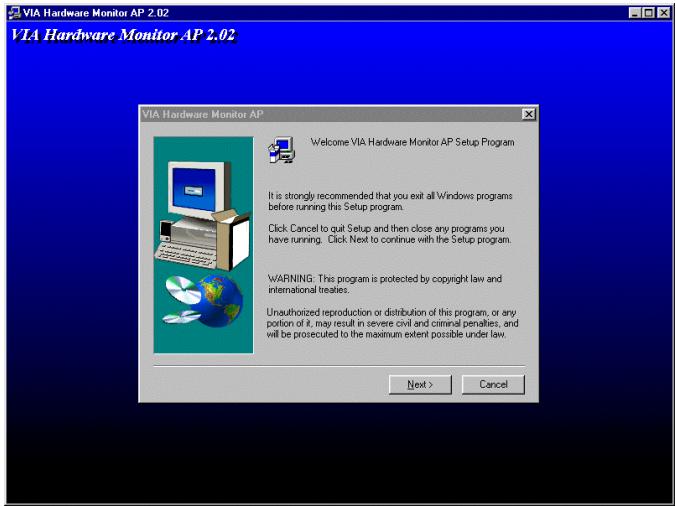

Installez l'utilitaire de Monitoring du Matériel 57

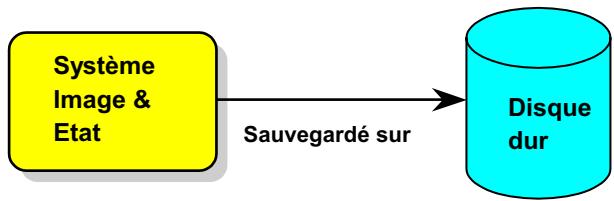

Suspension ACPI au disque dur 58

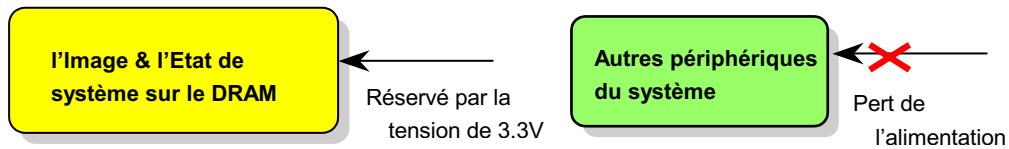

Suspension ACPI à RAM (STR) 65

AWARD BIOS 67

EntrezBIOS Setup. 68

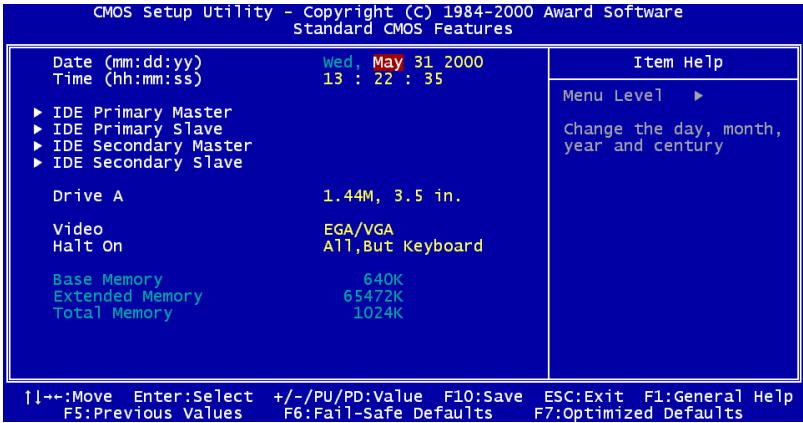

Standard CMOS Features 69

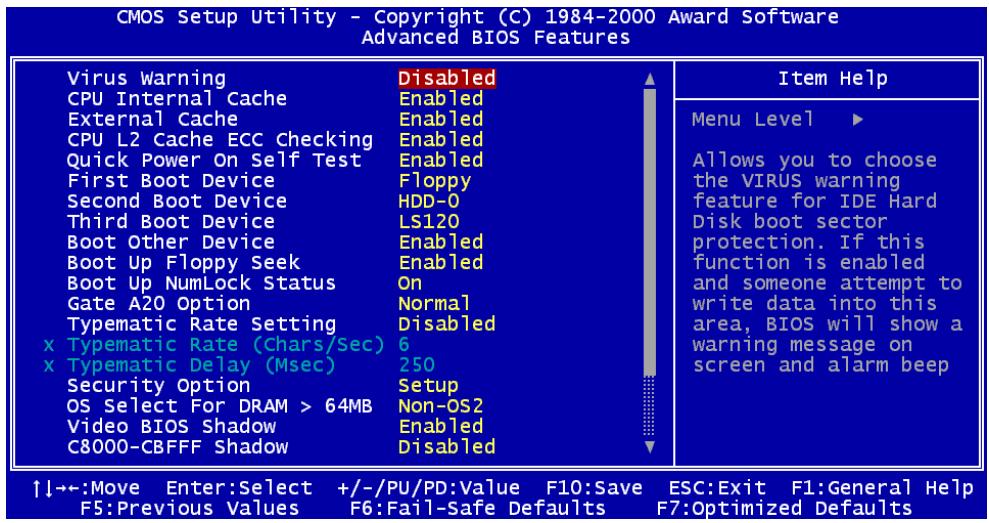

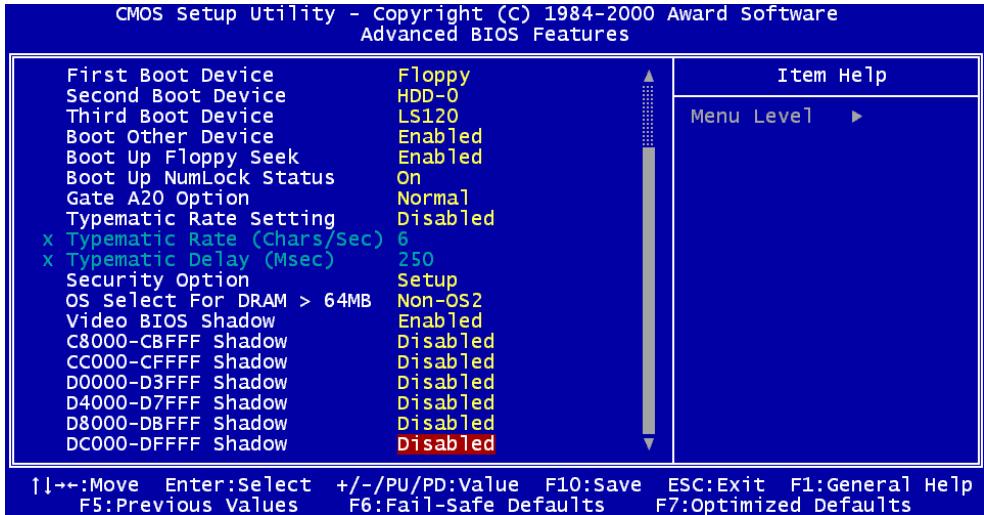

AdvancedBIOSFeatures 75

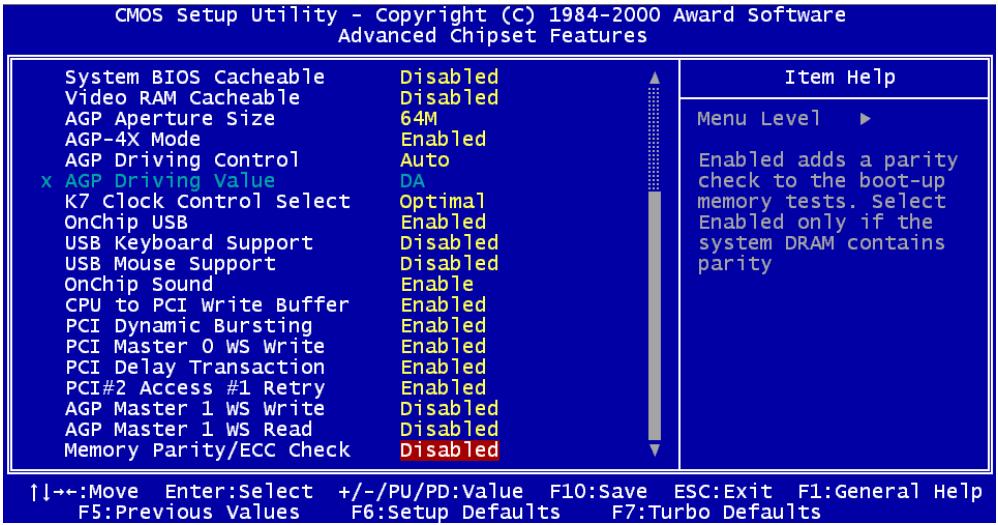

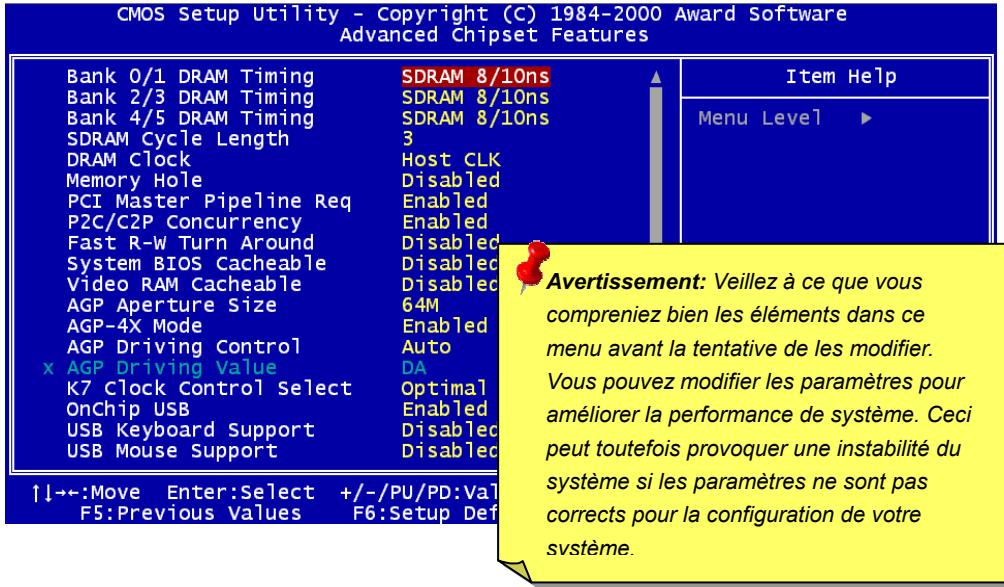

Advanced Chipset Features 86

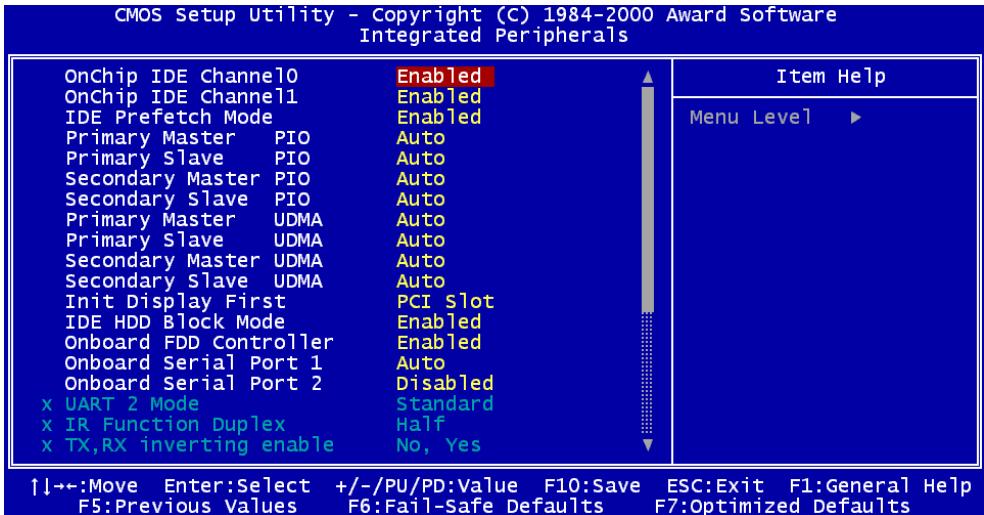

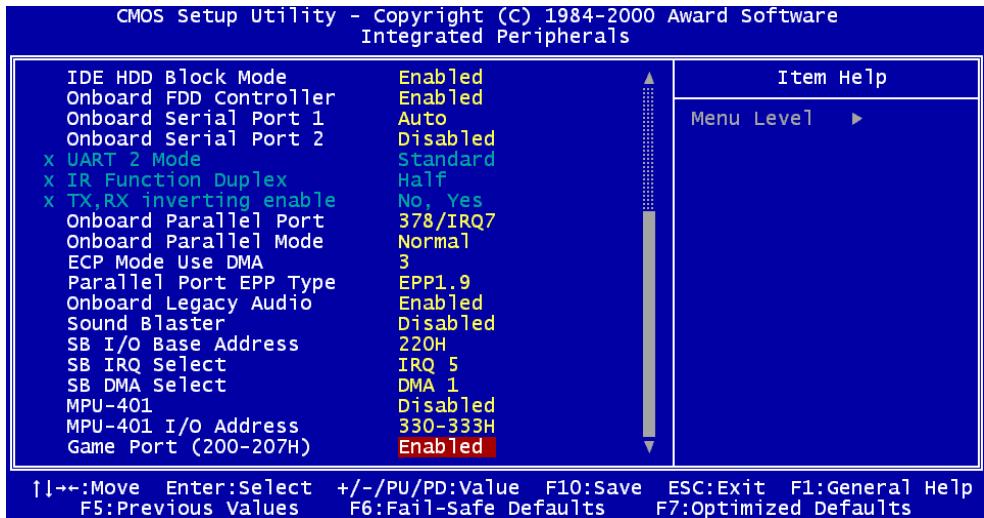

Integrated Peripherals 100

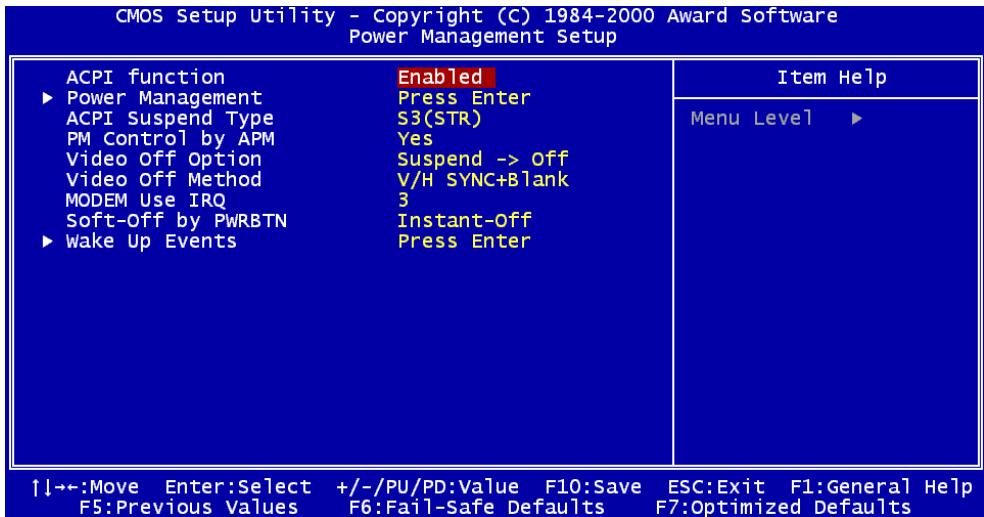

Power Management Setup. 114
PnP/PCI Configurations 126
PC Health Status 133
Load Setup Defaults 134
Load Turbo Defaults. 135
Set Supervisor Password 136
SetUserPassword 137
Save & Exit Setup 138
Exit without Saving. 139
NCR SCSI BIOS and Drivers 139
Mettre à jour le BIOS 140

Overclocking 142

VGA et HDD 144

Glossaire 145

AC97 145
ACPI (Advanced Configuration & Power Interface) 145
AGP (Accelerated Graphic Port) 146
AMR (Audio/Modem Riser) 146
AOpen Bonus Pack CD 146
APM. 146
ATA/66 147
ATA/100 147
BIOS (Basic Input/Output System) 147
Bus Master IDE (DMA mode) 148
CODEC (Coding and Decoding) 148
DIMM (Dual In Line Memory Module) 148
ECC (Error Checking and Correction) 149
EDO (Extended Data Output) Memory 149
EEPROM (Electronic Erasable Programmable ROM) 149
EPROM (Erasable Programmable ROM) 150

EV6 Bus. 150
FCC DoC (Declaration of Conformity) 150
FC-PGA 151
Flash ROM 151
FSB (Front Side Bus) Clock 151
I2C Bus 151
P1394 152
Parity Bit 152
PBSRAM (Pipelined Burst SRAM) 152
PC100 DIMM 152
PC133 DIMM 153
PDF Format 153
PnP (Plug and Play) 153
POST (Power-On Self Test) 153
RDRAM (Rambus DRAM) 154
RIMM 154

SDRAM (Synchronous DRAM) 154
SIMM (Single In Line Memory Module) 155
SMBus (System Management Bus) 155
SPD (Serial Presence Detect) 155
Ultra DMA/33 156
USB (Universal Serial Bus) 156
ZIP file 156

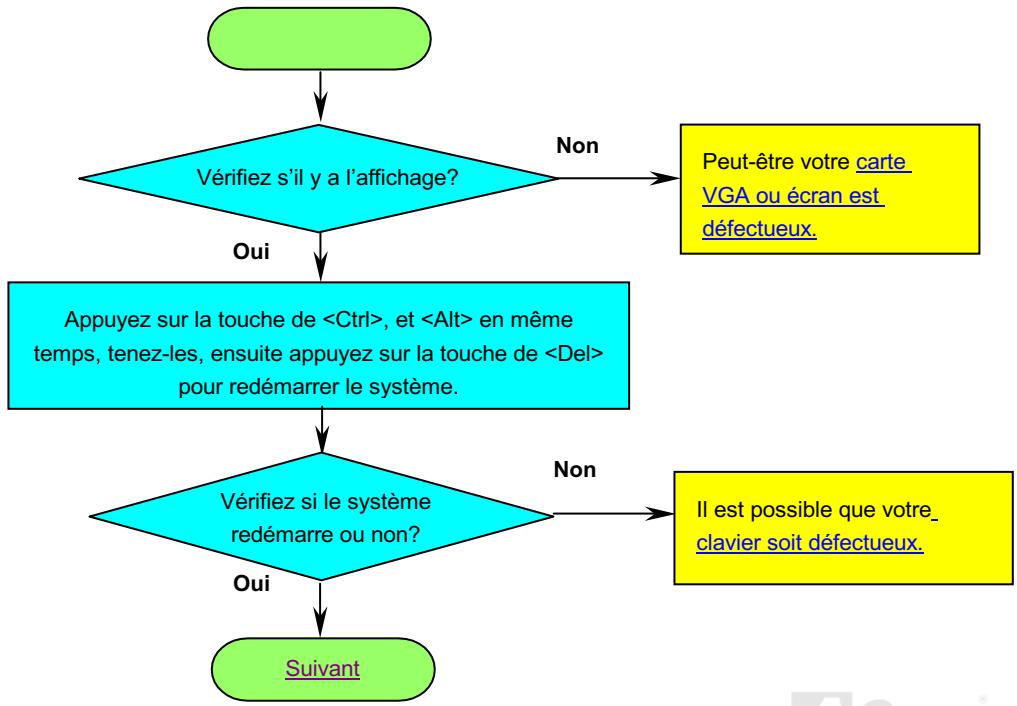

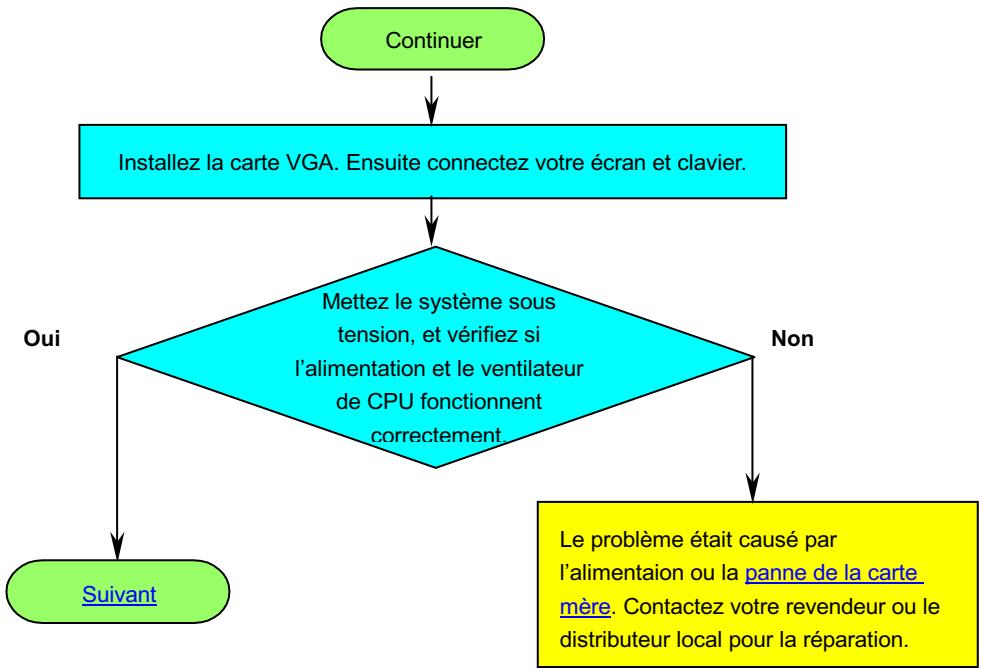

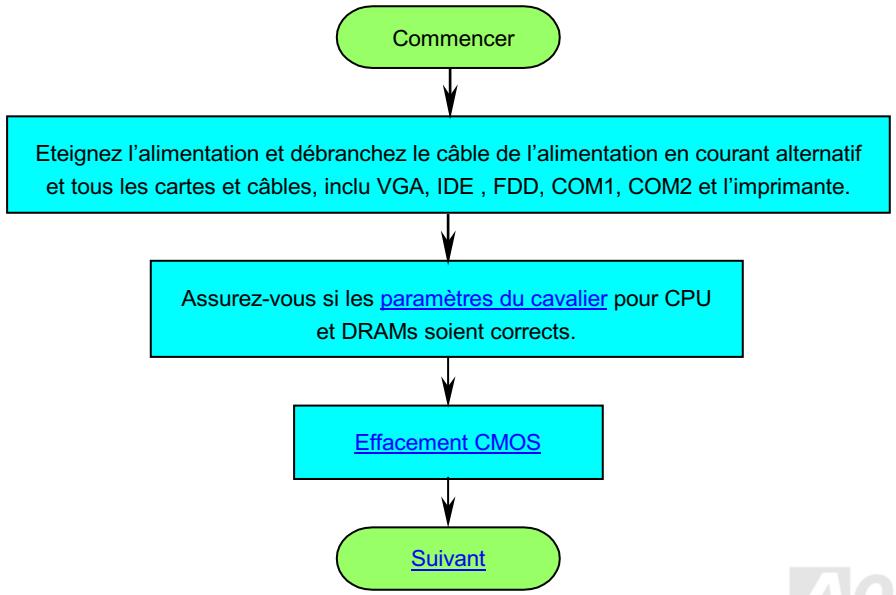

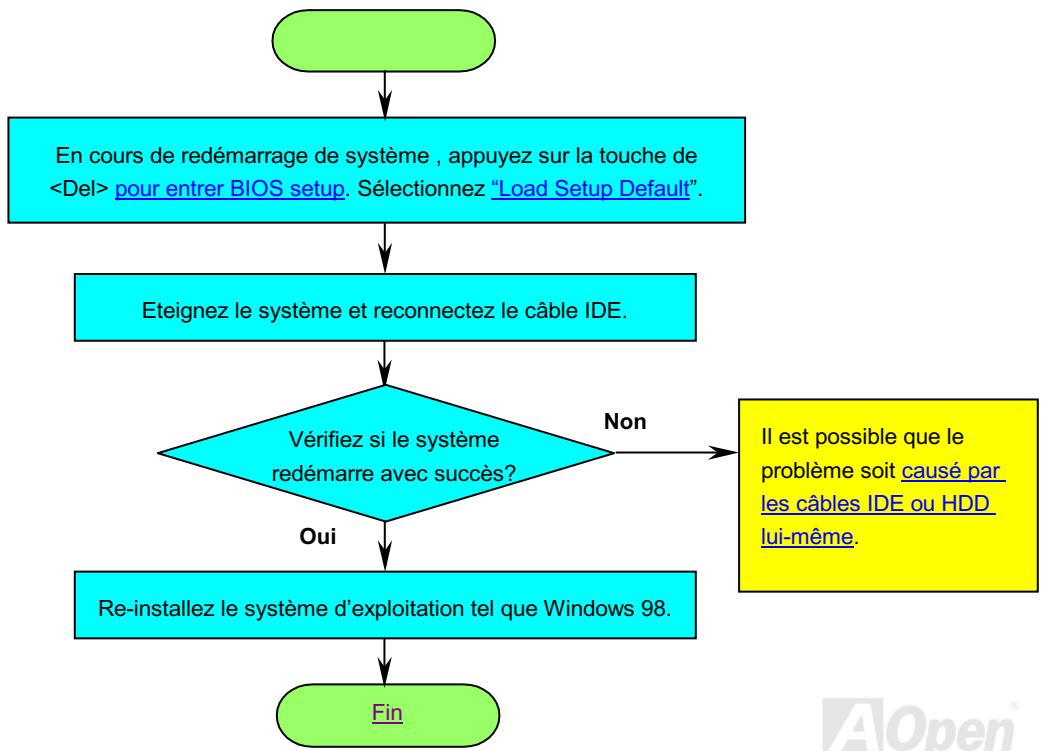

Localisation des pannes 157

Nom du Modèle et la version BIOS 164

Remarquez

Adobe, le logo Adobe, Acrobat sont marques de Adobe Systems Incorporated.

AMD, le logo AMD, Athlon et Duron sont marques de Advanced Micro Devices, Inc.

Intel, le logo Intel, Intel Celeron, PentiumII, Pentium!!! sont marques de Intel Corporation.

Microsoft, Windows, et le logo Windows sont marques déposées ou marques de Microsoft Corporation en État-Unis et/ou dans autres pays.

Toute nom de marque et produit utilisée dans ce manuel sont utilisées dans le but d'identification seulement et peuvent les marques déposées de leurs propriétaires respectifs.

Toutes specifications et information continues dans ce manuel peuvent être changées sans obligation d'en notifies des personnes. AOpen se reserve tout droit de révision de cette publication ainsi que toute modification raisonnable. AOpen n'assume aucune responsabilité des erreurs ou des inexactitudes qui apparaissent dans ce manuel, y compris aux produits et logiciels décrits.

Cette documentation est protégée par la loi sur le droit d'auteur. Tous droits sont réservés. Aucune partie de ce document ne peut être utilisée ou reproductive sous qu'elle forme que ce soit et par quelque moyen que ce soit, ou sauvegardée dans un système de recherche documentaire sans autorisation préalable par écrit de AOpen Corporation.

Copyright(c) 1996-2000, AOpen Inc. Tous droits réservés.

Avant de Débuter

Ce Online Manuel presentaera aux utilisateurs comment installer ce produit. Toute information utile sera décrite dans les chapitres suivants. Conservece ce manuel avec soin pour les mises à jour ou les modifications de configuration du système à l'avenir. Ce Online Manuel est sauvégaré en format PDF, nous vous recommendons d'utiliser Adobe Acrobat Reader 4.0 pour la visualisation online, il est inclus sur le disque Bonus CD ou vous pouvez obtenir le téléchargement gratuite du site web d'Adobe.

Bien que ce Online Manuel soit optimé pour le visualiser à l'écran, il est encore capable de faire l'imprimerie, vous pouvez l'imprimer sur la papier de A4 et mettez 2 pages en une feuille de A4 sur votre imprimante. Pour ceci, Sélectionnez File > Page Setup et suivez l'instruction de votre pilote d'imprimante.

Merci de votre aide au sauvetage de La Terre.

La Procedure de l'installation rapide

Cette page vous montre une procédure rapide pour l'installation de votre système. Suivez chaque étape en conséquence.

1 Installlez CPU et Ventilateur
2 Installez la mémoire du Systeme (DIMM)
3 Connectez le Câble du Panneau avant
4 Connectez le Câble de IDE et de Floppy
5 Connectez le Câble d'alimentation électriche ATX
6 Connectez le Câble de l'arrière du Panneau

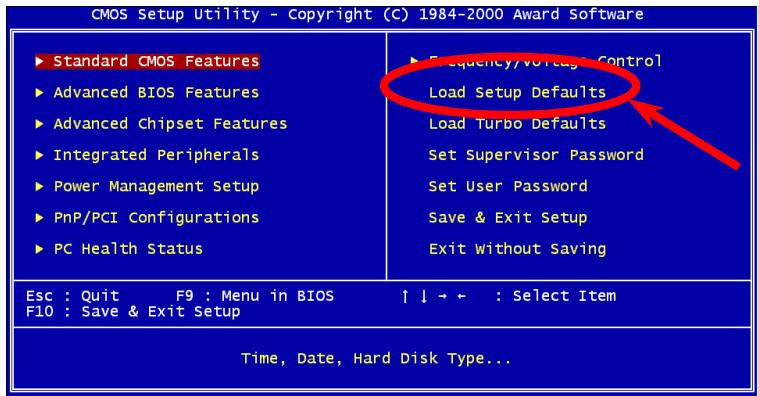

7 Demarrage et Load BIOS Setup Default
8 Reglez la Fréquence du CPU
9 Redemarrer
10 Installes le système d'exploitation (tel que Windows 98)
11 Installes le Pilote et l'utilitaire

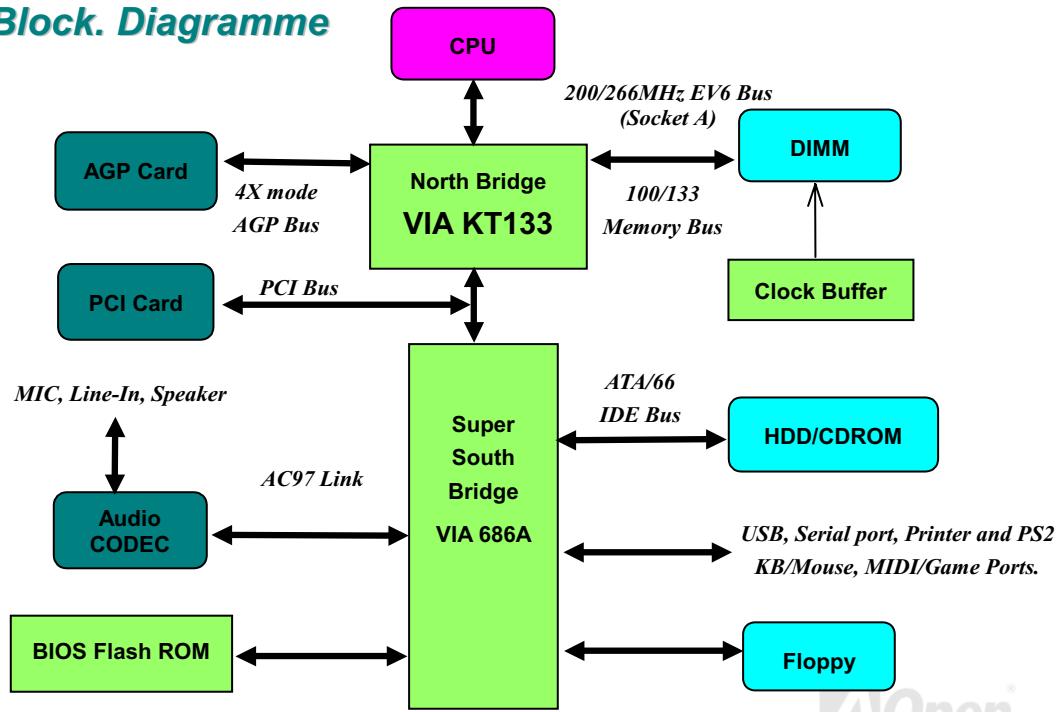

Block. Diagramme

Matériel

Ce chapitre décrit des cavaliers, des connecteurs et des périphérique de la carte mère.

Remarque: Une décharge electrostatique (ESD) peut porter préjudice à votre processeur, aux lecteurs de disque, cartes d'expansion ainsi qu'aux autres composants. Avant l'installation d'un composant de système, respectez toujours les mesures de précaution suivantes.

1. Ne pas enlever un composant de son emballage protectif jusqu'à ce que vous étés prét à l'insteller.
2. Avant le maniement d'un composant, portez un bracelet de mise à la masse et attachez-le à une partie métallique du système. Si vous n'avezaucun bracelet disponible, gardez un contact avec le système pendant toute la procédure qui nécessite une protection contre ESD.

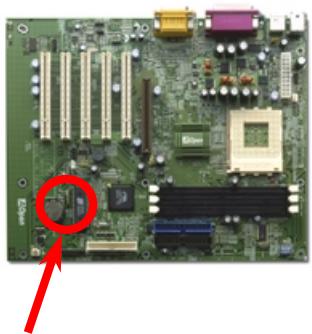

JP14 Effacement CMOS

Vou puez effacer CMOS pour returner le système au paramètre par défaut. Pour effacer le CMOS, suivez la procédure suivante.

1. Éteingnez le système et débranchez l'alimentation en courant alternatively.
2. Debranchez le cable électrique ATX du connecteur PWR2.
3. Localisez le JP14 aux chevilles 2-3 pour chaque secondes.
4. Re-régliez le JP14 à son réglage normal des chevilles 1-2.
5. Connectez de nouveau le cable électrique ATX au connecteur PWR2.

Opération normale (par défaut)

Effacement CMOS

Avis: Quand pais-je effacer CMOS?

1. La panne de démarrage d' un overclocking...
2. Oubliez le mot de passer...
3. Localisation des pannes...

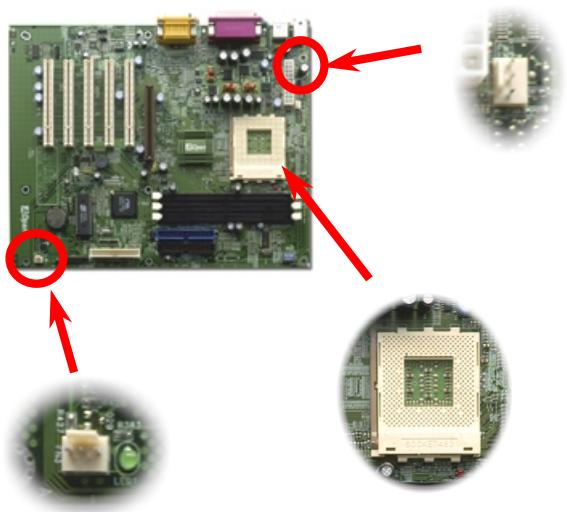

Socket CPU et Connecteur du Ventilateur

Branchez le CPU au connecteur de AMD Socket 462. Soyez prudent dans l'orientation du CPU.
Branchez le cable du ventilateur au connecteur du ventilateur de 3 chevilles portant l'inscription CPUFAN.

GND

+12V

SENSEUR

Remarque: quelques ventilateurs de CPU n'ont pas le cheville du senseur, ils ne supportent pas donc la fonction de monitoring du ventilateur.

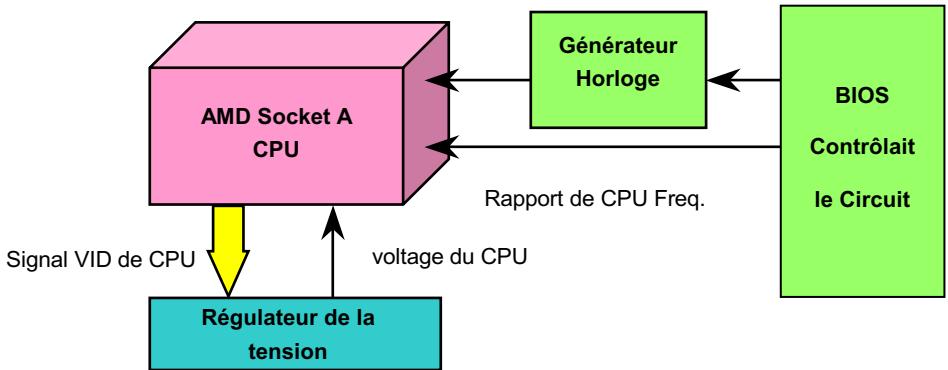

Conception du CPU Sans Cavalier

Le signal VID et le générateur bloque de SMbus offrent une détction automatique de la tension du CPU et permettent à l'utilisateur de régler la fréquence par BIOS setup, aucun cavalier ou interrupteur ne sera nécessaire. Grâce à ces technologies, les désavantages de la conception sans cavalier basée sur le Pentium seront éliminés. Il n'y aura aucun risque d'une détction d'une mauvaise tension du CPU.

(générate automatiquement la tension du CPU)

Toute la gamme de Auto-detection à Voltage au cœur de CPU

Cette carte mère supporte la fonction VID de CPU. Le voltage au cœur de CPU sera detecté automatiquement et la gamme est de 1.1V à 1.85V.

Avertissement: Le haut voltage au cœur de CPU peut augmenter la vitesse de CPU pour overclock, mais vous pouvez endommager le CPU ou réduisez le cycle de vie du CPU.

Supportait la Fréquence de CPU

Fréquence au coeur = Horloge du Bus CPU * Rapport CPU

Vitesse de Bus EV6 = Horloge de Bus CPU x 2

Horloge PCI = Horloge de Bus CPU / Rapport Horloge

Horloge AGP = Horloge PCI x 2

CPU	Fréquence au Coeur de CPU	Horloge de Horloge Bus EV6	Rapport
Athlon 600	600 MHz	200 MHz	6x
Athlon 650	650 MHz	200 MHz	6.5x
Athlon 700	700 MHz	200 MHz	7x
Athlon 750	750 MHz	200 MHz	7.5x
Athlon 800	800 MHz	200 MHz	8x
Athlon 850	850 MHz	200 MHz	8.5x
Duron 600	600 MHz	200 MHz	6x
Duron 650	650 MHz	200 MHz	6.5x
Duron 700	700 MHz	200 MHz	7x
Duron 750	750 MHz	200 MHz	7.5x

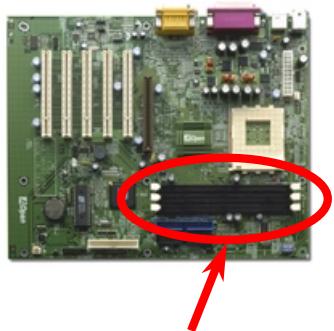

Socket DIMM

Cette carte mère est pourvue de trois sockets DIMM de 168 chevilles qui vous permet d'installer une mémoire PC133 de jusqu'à 1.5GB. Elle supporte le SDRAM et VCM SDRAM.

Pin 1
DIMM1
DIMM2
DIMM3

Avis: La capacité du chipset de la nouvelle

génération est limite parce que la manque du

tampon de mémoire(pour améliorer la

performance). Ceci fera le chipset DRAM de

compter un facteur important à être pris en

consideration en installer des DIMMs. Par

malheur, il n'y a aucune possibilité pour le BIOS

d'identifier le compte correct du chip ;il vous faut

calculer à vous-même le compte de chip. Le règle

simple est :Par contrôle visuel, n'utilisez que

DIMMs qui est inférieur à 16 chips.

DIMM peut être un côté simple ou double, il possède des données de 64 bit et les deux signaux d'horloge 2 et d'horloge 4. Nous vous recommendons vivement de désirir le SDRAM d'horloge 4 tenant compte de la fiabilité.

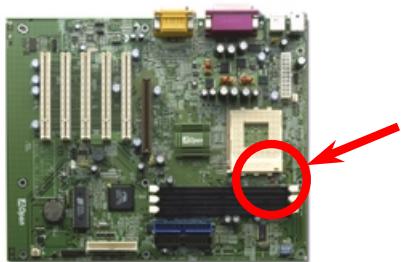

LED d'alimentation du RAM

Ce LED indique qu'il y a l'électrête employée à la mémoire. Pendant la suspension à RAM c'est très utile à vérifier l'alimentation du RAM. Ne débranchez pas DIMM, quand le LED est allumé.

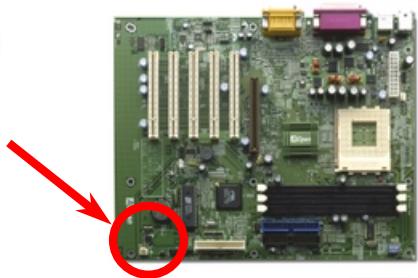

Dr. LED (En Option)

En conjointement avec le PC Doctor (en Option). Le Dr. LED peut montrer facilement quel problème vous pouvez rencontres sur votre système pendant l'assemblage, ce qui indique clairément par 8 LEDs sur le panneau du front de PC-Doctor s'il y a un problème de composant ou celle de l'installation. Il vous aide rapidement à un diagnostic automatique de l'état de votre système.

5

1

6

2

1

3.3V

2

GP014

3

NC

4

GP011

5

GND

6

GP012

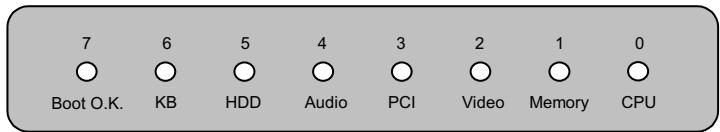

PC-Doctor est un boîte de stockage au disque CD en ayant 8 LEDs sur son panneau du front, le PC-Doctor est la même taille que le lecteur floppy de 5.25 in, tant que vous pouvez le monter dans un emplacement de lecteur de 5.25 in d'un boîtier.

Un total de 8 LEDs s'allume alternatively si le système rencontres une des huit pannes. Une fois que le LED7 (dernier LED) est allumé, ce qui indique que le système a déjà complété sa procédure de démarrage.

Les 8 LEDs indiquent les messages suivants au moment d'être allumé:

LED 0 - Indique que le CPU peut être installé incorrectly ou endommagé.

LED 1 - Indique que la mémoire peut être installé incorrectement ou endommagé.

LED 2 - Indique que le AGP peut être installé incorrectly ou endommagé.

LED 3 - Indique que la carte PCI peut être installé incorrectly ou endommagé.

LED 4 - Indique que le pilote du disque floppy pourra etre installé incorrectement ou endommagé.

LED 5 - Indique que le disque dur peut etre instalé incorrectement ou endommagé.

LED 6 - Indique que le clavier peut être installé incorrectement ou endommagé.

LED 7 - Indique que le système est OK.

Remarque: Au moment de la procédure de POST (test automatique au démarriage), le Debug LED sera allumé séquentialement de LED0 à LED7 jusqu'à ce que le système bien démarre.

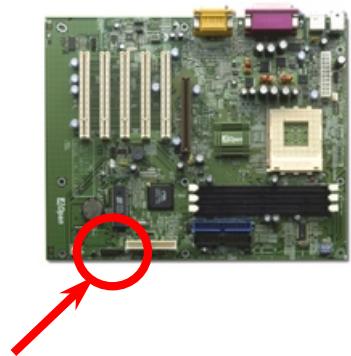

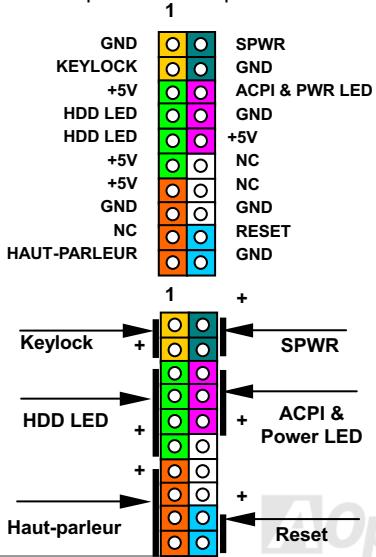

Connecteur du Panneau avant

Attachez le power LED, keylock, haut-parleur et l'interrupteur de remise à zéro à la chevelle correspondante. Localisez le cable de l'interrupteur de mise en marche de votre boîtier ATX. Ce connecteur est une broche fémelle de 2 chevilles sur le panneau du front du boîtier. Connectez ce connecteur au connecteur interrupteur logiciel de mise en marche portant l'inscription SPWR.

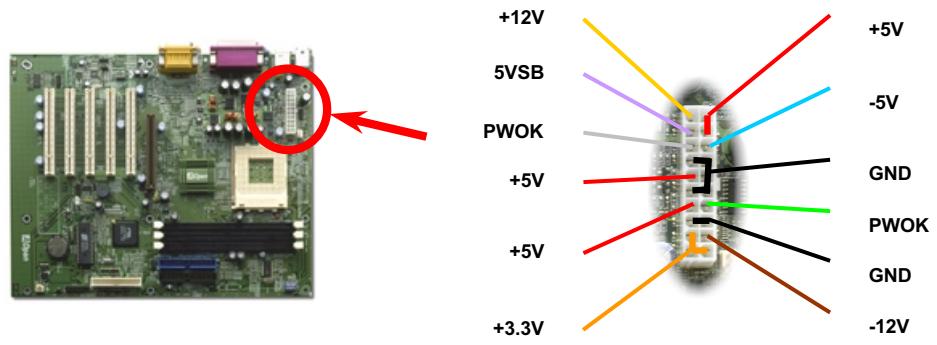

Connecteur de l'alimentation électrique ATX

L'alimentation électrique ATX empôye un connecteur de 20 chevilles illustré ci-dessous. Assurez-vous ce que vous branchiez dans la bonne direction.

Avertissement: Pour le système ATX, il y a toujours l'électricité en attente sur la carte mère. Veillez à ce que l'alimentation soit éteinte avant le branchement ou débranchement de CPU, DIMM, et la carte AGP. Autrement, il risque de causeur un dommage grave des composants.

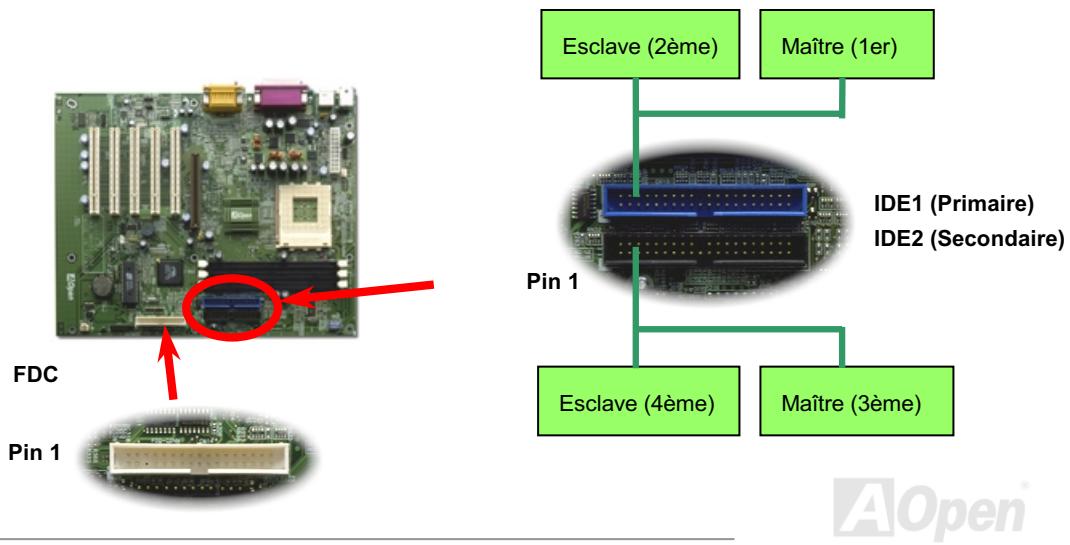

Connecteur de IDE et de Floppy

Connectez respectivement le cable du lecteur floppy de 34 chevilles et le cable IDE de 40 chevilles au connecteur du lecteur floppy FDC et au connecteur IDE. Le connecteur bleu est IDE pour une identification claire. Soyez prudent dans l'orientation de pin1. Une mauvaise orientation risque d'endommager le système.

IDE1 est également connu comme le canal primaire et IDE2 comme le canal secondaire. Chacun de ce canal supporte deux péripériques IDE qui font un total de quatre péripériques. Pour fonctionner ensemble, les deux péripériques sur chaque canal devront être régles différément au mode maître et esclave; un des deux péripériques peut être le disque dur ou le lecteur CDROM. Le réglage comme le mode maître ou esclave dépend du cavalier sur votre péripérique IDE. Consultez respectivement le manuel de votre disque dur ou du lecteur CDROM.

Avertissement: La Specification du cable IDE est 46cm(18 pouces) au max., veiliez à ce que votre cable ne surpassse pas cette longeur.

Avis: Pour obtenir une meilleur qualité du signal, nous vous recommendons de régler le périphérique au bout extérieur en mode maître et de suivre la série recommendée pour installer le nouveau périphérique. Rêférez-vous s'il vous plaît au diagramme ci-dessus.

Cette carte mère supporte ATA/66 IDE. La table suivante montre la vitesse de transmission de donnée du IDE PIO et des modes DMA. Le bus IDE est de 16-bit ce que peut dire que chaque transmission est de deux bytes.

Mode	Périod de l'Horloge	Compte de l'horloge	Durée de Cycle	Vitess de Transmission de données
PIO mode 0	30ns	20	600ns	(1/600ns) x 2byte = 3.3MB/s
PIO mode 1	30ns	13	383ns	(1/383ns) x 2byte = 5.2MB/s
PIO mode 2	30ns	8	240ns	(1/240ns) x 2byte = 8.3MB/s
PIO mode 3	30ns	6	180ns	(1/180ns) x 2byte = 11.1MB/s
PIO mode 4	30ns	4	120ns	(1/120ns) x 2byte = 16.6MB/s
DMA mode 0	30ns	16	480ns	(1/480ns) x 2byte = 4.16MB/s
DMA mode 1	30ns	5	150ns	(1/150ns) x 2byte = 13.3MB/s
DMA mode 2	30ns	4	120ns	(1/120ns) x 2byte = 16.6MB/s
UDMA/33	30ns	4	120ns	(1/120ns) x 2byte x2 = 33MB/s
UDMA/66	30ns	2	60ns	(1/60ns) x 2byte x2 = 66MB/s
UDMA/100	20ns	2	40ns	(1/40ns) x 2byte x2 = 100MB/s

Avis: Pour obtenir la meilleur performance des disques durs Ultra DMA/66, le cable IDE spécial de 80-fil est exigé.

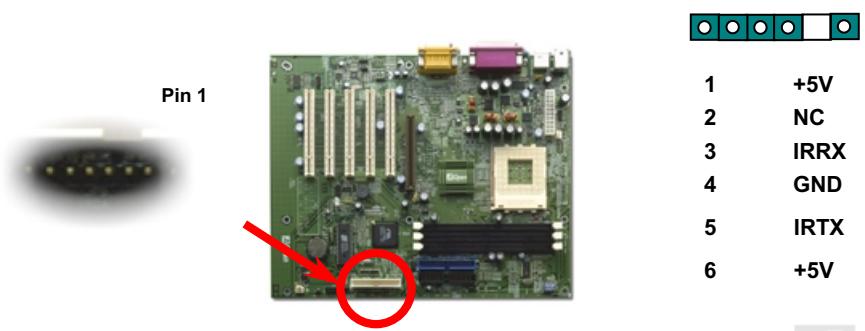

Connecteur IrDA

Le connecteur IrDA peut être configuré pour supporter un module infrarouge sans fil. Avec ce module et le logiciel d'application tel que Laplink ou Windows 95 Direct Cable Connection, il est possible de transmettre les fichiers aux ou à partir des laptops, notebooks, PDA et imprimantes. Ce connecteur supporte le HPSIR (115.2Kbps, 2 metres) et ASK-IR (56Kbps).

Installez le module infrarouge sur le connecteur IrDA et activez la fonction infrarouge de BIOS Setup, UART 2 Mode, en s'assurant que vous tenez compte de l'orientation correcte en le connectant au connecteur IrDA.

JP26 / JP27 Senseur Thermique (en Option)

En augmentant la performance, les composants actuelles toujours produit une grande chaleur dans votre système, tels que CPU, carte VGA, disque dur, etc. Pour le moment, ils sont les composants les plus importantes qui ont rapport à la stabilité de votre système. Le senseur thermique vous fournit une méthode commode et flexible d'un senseur extensible pour des utilisateurs à détecter la température des composants.

Par exemple, vous pouvez simplement brancher le senseur mince dans l'ouverture étroite entre le CPU et le radiateur pour observer la température plus correcte.

JP 27 Senseur thermique de système
JP 26 Senseur thermique de CPU

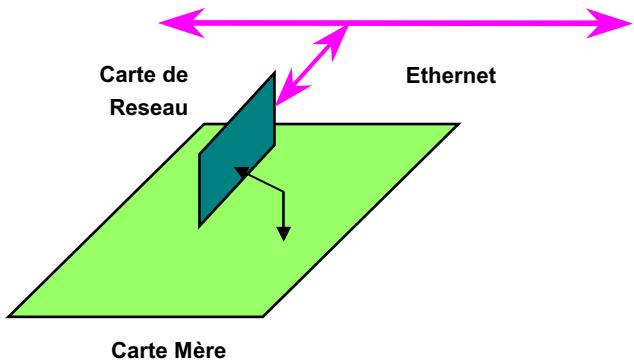

WOL (Réveil LAN)

Cette caractéristique est très similaire à celle du Réveil Modem, mais elle fonctionne par le réseau local. Pour utiliser la fonction de Réveil LAN, vous doivent avoir une carte de réseau avec le chipset qui supporte cette caractéristique, ensuite branchez le cable de la carte de réseau au connecteur WOL. L'information d'identifier le système (probable IP adresse) est sauvégardé dans la carte de réseau, De plus, à cause de beaucoup de traffic sur le Ethernet il sera également nécessaire d'installer un logiciel de gestion de réseau, tel que ADM pour vérifier comment réveiller le système. Notez que au moins le courant de 600mA ATX en attente est demandé à supporter la carte de réseau pour cette fonction.

+5V Standby

GND

LID

Pin 1

AOpen

4X AGP (port graphique acceléré)

Cette carte mère supporte 4X AGP. AGP est un bus interface prévu pour le graphique 3D à haute performance et ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. 2X AGP utilise le bout de montée et de chute de l'horloge de 66MHz et produit la vitesse de transmission de données de 66MHz x 4 bytes x 2 = 528MB/s. 4X AGP utilise également l'horloge de 66MHz mais il a quatre transmissions de données dans la cycle de l'horloge de 66MHz, ainsi que la vitesse de transmission de données est atteinte le maximum de 66MHz x 4 bytes x 4 = 1056MB/s.

AOpen

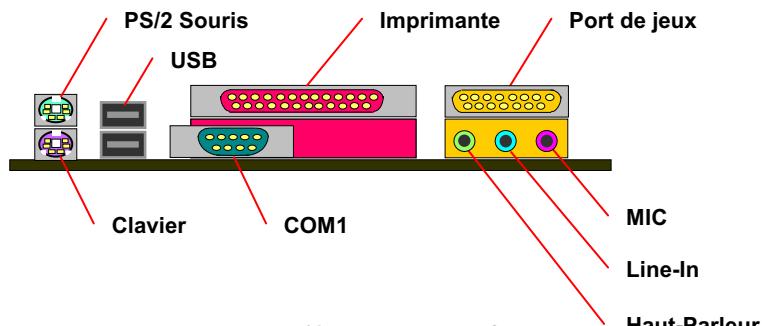

L'arrière du Panneau PC99 marqué en couleur

Les périhériques I/O sur la carte sont le clavier PS/2, le souris PS/2, les ports de série COM1 et VGA, l'imprimante, quatre USB, le port sonore AC97 et celui de jours. L'angle de vue sur le dessin décrite ici est de l'arrière du panneau du boitier.

Haut-parleur: au haut-parleur externe, l'écouteur ou amplificateur

Line-In: De la source de signal tel que player CD/Cassette

MIC: Du microphone

Cette carte mère supporte quatre ports USB. Les Deux sont sur le connecteur située à l'arrière du panneau, les autres deux sont sur la region gauche en bas de cette carte mère. À l'aide du cable correct, vous pouvez les connecter au panneau avant.

Pin 1

JP12 Enable/Disable le Chip Audio onboard

Cette carte mère intégre le chip sonore AC97. JP12 est utilisé à activer ou désactiver le chip AD1885 CODEC. Si vous ne pouvez pas activer Audio Onboard, vous doivent régler le cavalier à 2-3, et désactiver "OnChip Sound" de BIOS setting > Advanced Chipset Features, avant d'installer votre favorite carte son PCI.

321

Enable

321

Disable

Connecteur CD Audio

Ce connecteur est utilisé à connecter le cable CD Audio du lecteur CDROM ou DVD au contrôleur sonore intégré.

Pin 1

CD-IN

4321

1 L
2 GND
3 GND
4 R

Connecteur AUX_IN

Ce connecteur est utilisé à connecter le cable MPEG Audio de la carte MPEG au contrôleur sonore intégré.

Pin 1

AUX_IN

4321

4321

R G L

N N
D D

Conception sans pile et de Longue Duration

Ce carte mère employe un circuit spécial (brevet en attendant) qui permettent à l'utilisateur de sauvegarder les configurations actuelles du CPU et du CMOS sans besoin d'une pile. Le RTC (horloge temps réel) peut également être maintainu en activités tant que le cable électrique est branché.

Protection contre surtension

La protection contre surtension a ete employe efficacement dans l'alimentation de commutation ATX 3,3V/5V/12V. Mais malheureusement, le CPU de la nouvelle generation utilise une tension differente qui neccessite le regulateur de transferer 5V à la tension du CPU (par exemple, 2,0V) et donc rende inutille la protection contre surtension de plus que 5V. Cette carte mère prévue d'un régulateur de commutation sur la carte supporte la protection du CPU contre surtension et offre conjointement avec l'alimentation 3,3V/5V/12V une protection totale contre surtension.

Remarque: Bien que nous avons employé le circuit de protection pour essayer d'éviter des erreurs causés par l'opération humaine, il existe encore des risques de provoquer le dommage de CPU, mémoire HDD et des cartes installés sur la carte mère à cause de la panne des composants, des erreurs causés par l'opération humaine ou la raison unconnue. Aopen ne peut pas garantir que le circuit de protection fonctionnera toujours parfaitement.

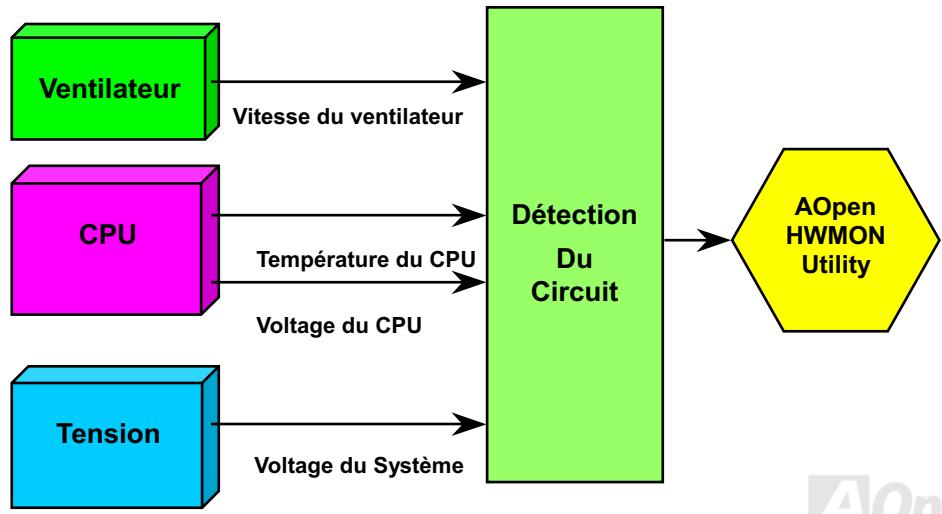

Monitoring du Matériel

Cette carte mère employe le système de monitoring du matériel. Quand vous démarrez le système, cette conception intelligente continua à superviser le voltage de votre système en marche, l'état du ventilateur et la température du CPU. Si chacun des états du système tombe en panne, il y sera une alarme par Hardware Monitoring Utility de AOpen pour avertir des utilisateurs.

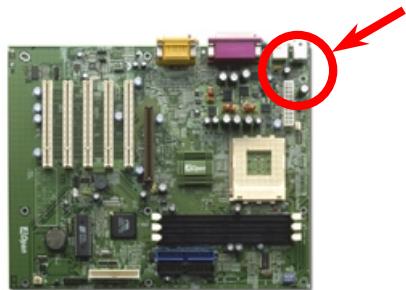

Fusible Réinitialisable

La carte mère traditionelle a le fusible pour le clavier et le port USB en fonction d'éviter une surtension ou le court-circuit. Des fusibles sont soudés sur la carte quand ils tombent en panne (pour protégger votre carte mère), des utilisateurs ne peuvent pas le replacer et la carte mère est encore à la malfonction.

A l'aide du fusible réinitialisable cher, la carte mère peut returner à la fonction normale afin que le fusible ait fini le travail de protégger.

An 2000 (Y2K)

Y2K est un problème d'identification du code annuel. Pour sauvégarder l'espace de sauvégarde, un application traditionnel ne utilise que deux chiffres pour l'identification annuel. Par exemple, 98 pour 1998 et 99 pour 1999, mais 00 sera confondu 1900 et 2000.

Il y a la circulation RTC (horloge du temps réel), en conjointement avec le date CMOS RAM de 128 bytes sur le chipset de la carte mère. Le RTC n'a que les deux chiffres et CMOS a les autres deux. Malheureusement, la circulation tel que 1997-1998-1999-1900, c'est à dire qu'il provequera le problème à l'an 2000. Il y a un diagram ci-dessous en montrant comment les applications fonctionnent avec OS, BIOS et RTC. Pour tener la meilleur compatibilité dans l'industrie de PC, il y a une règle que les applications doivent appeler OS pour obtenir des services et OS doivent appeler BIOS; ensuite BIOS seulement est permet l'accès au matériel (RTC) en direct.

Il y a le Tick Routine (qui va active environ chaque 50m sec) dans le BIOS à enregistrer l'information de date/heure. En général le BIOS, le Tick Routine ne met pas à jour le CMOS chaque fois parce que le CMOS est un périhérique très lent qui réduit la performance de système. Le Tick Routine du BIOS de AOpen a quatre chiffres pour le code annuaire, quand les applications et le système d'exploitation suivant la règle à obtaining l'information de date/heure. Il n'y aura pas de problème de Y2K ( comme le programme du test par NSTL). Mais malheureusement, nous avons trouve que quelques programmes du test font l'accès direct à RTC/CMOS. Cette carte mère a une vérification Y2K de matériel et une protection ce qui assure l'opération sans risque.

Basse capacité ESR de 1500uF

La qualité de basse capacité electrolytiques (Basse résistance de série équivalente) est très importante pour la stabilité de la tension de CPU pendant l'opération de haute fréquence.

L'emplacement de ces capacités est un autre savoir qui demande l'experience et le calcul détaillé.

De plus, cette carte mère employe les capacité de 1500uF, qui sont plus grandes que ceux-ci normal (1000uF ou 1200uF) et offre la meilleur stabilité à la tension de CPU.

Le circuit électrique de voltage au cœur du CPU doit être vérifié en assurant la stabilité du système pour la haute vitesse des CPUs (teils que le nouveau Pentium III, ou au moment de overclocking). Un voltage au cœur du CPU typique est 2.0V, ainsi que une bonne conception devra contrôler un voltage entre 1.860V et 2.140V. C'est-à-dire que la transition doit être moins de 280mV. Un diagramme ci-dessous est celui d'horloge pris par Digital Storage Scope, qui montre le voltage transistoire est 143mv seulement même si un maximum de courant de 18A est appliqué.

Remarque: Ce diagramme est une exemple seulement. il ne pourra pas etre le meme sur cette carte mere.

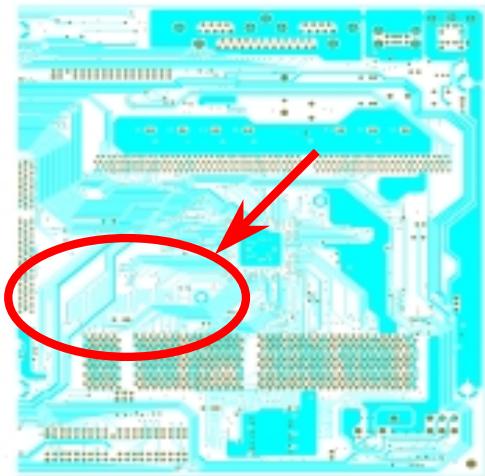

Disposition (mur d'isoler une Fréquence)

Remarque: Ce diagramme est une exemple seulement, il ne pourrait pas être le même sur cette carte mère.

Pour l'opération de haute fréquence, particulierment overclocking, la disposition est la plus importante de facteur en veillant à ce que la marche de chipset et de CPU soit en condition stable. La disposition de cette carte mère employe une conception unique appelée “mur d'isoler une fréquence”. Séparez chaque partie critique de carte mère en régions où chaque région opère en une même ou similaire gamme de fréquence pour éviter des parasites et la ingénence de fréquence entre l'opération et la condition de chaque region. La longueur de trace et la route doivent être calculé attentivement. Par exemple, la trace de l'horloge doit être la longueur égale (pas nécessairement aussi court que possible) pour que le travers de l'horloge sera contrôle à l'intérieur peu un pico second (1/10 ^12 Sec)

Pilote et Utilitaire

Il y a les pilotes et les utilisaires inclus dans le disque Bonus CD de AOpen. Vous n'avez pas besoin d'intaller les tous à partir de démarrer votre système. Mais afin que vous finissiez l'installation du matériel, vous doivent d'abord installer votre système d'exploitation (tel que Windows 98) avant d'instructor chacun des pilotes et des utilisaires. Consultez notre guide de l'installation de l'opération du système.

Remarque: Suivez la procEDURE recommende pour installer Windows 95 et Windows 98.

Autorun Menu du disque Bonus CD

Vous pouvez utiliser le autorun menu du disque Bonus CD. Sélectionnez l'utilitaire et le pilote et le nom du modele.

Installez Windows 95

1. D'abord, N'installez pas aucune carte add-on sauf carte AGP.
2. Installez Windows 95 OSR2 v2.1, 1212 ou version 1214 et la suite avec un support USB. Autrement, vous avez besoin d'installer USBSUPP.EXE.
3. Installez le pilote de VIA 4 in 1 driver, qui inclut le pilote de VIA AGP Vxd, celui de IRQ routing, et le programme registre de la fonction VIA chipset.
4. Finalement, Installez des autres cartes add-on et leur pilotes.

Installez Windows 98

1. D'abord, N'installez pas aucune carte add-on sauf carte AGP.
2. Activez le contrôleur USB sur BIOS Setup > Advanced Chipset Features > OnChip USB, pour faire BIOS complètement capable de contrôle l'assignation de IRQ.
3. Installez Window 98 dans votre système.
4. Installez le pilote VIA 4 in 1 driver, qui inclut le pilote de VIA AGP Vxd, celui de IRQ routing, et le programme registre de la fonction VIA chipset.
5. Finalement, Installez des autres cartes add-on et leur pilotes.

Installes Windows 98 SE & Windows2000

Si vous utilisez une édition seconde de Windows® 98 ou de Windows2000, vous n'avez pas besoin d'inverter le pilote 4-in-1 quand celui de IRQ Routing et le registre ACPI sont déjà intégrés dans le système d'exploitation. Les utilisateurs avec Windows® 98 SE peuventmettre à jour le bus IDE maître et les pilotes AGP en les installant individuellement.

Référez-vous à la的最后一 version du pilote 4 in 1 de VIA Technologies Inc.:

http://www.via.com/

http://www.via.com/drivers/4in1420.exe

Installes le pilote VIA 4 in 1

Voussouspuez installer le pilote de VIA 4 in 1 (IDE Bus master, VIA AGP, IRQ Routing Driver, VIA Registry) du autorun menu du disque Bonus Pack CD.

Installes le pilote de Son Onboard

Cette carte mère contient un AD 1885 AC97 CODEC et le contrôleur est dans le chipset VIA South Bridge. Vous pouvez trouver le pilote audio sur le autorun menu du disque Bonus Pack CD.

Installes l'utilitaire de Monitoring du Matériel

Voussupouvrezinstaller l'utilitaire de monitoring du materiel pour superviser la temperature du CPU, desventilateurs et le voltage du système. Le monitoring du materiel est exécuté automatiquement parBIOSetlelogicield'utilitaire,aucuninstallationde materieln'estnécessaire.

AOpen

Suspension ACPI au disque dur

La Suspension ACPI au disque dur est contolée par le système d'exploitation Windows. La fonction Suspension au disque dur sauvegardera votre travail actuel (état de système, image mémoire et écran) sur le disque dur, et ensuite le système peut être étant complètement. À la prochaine mise sous tension, il est possible de reprendre directement le travail d'origine du disque dur moins de quelques secondes sans besoin d'exécuter un redémarrage de Win95, et d'exécuter de nouveau votre application. En général, si la mémoire de votre système est de 64MB, il sera nécessaire de réserver un espace sur le HDD d'au moins 64MB pour y sauvégarder l'image de mémoire.

En entrant la suspension:

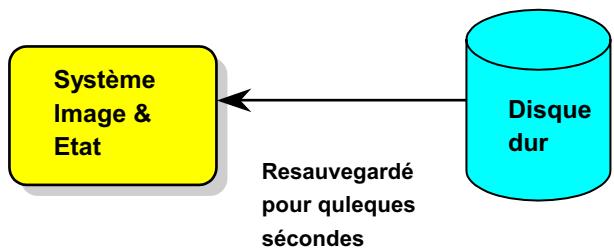

En meltant sous tension:

Condition du système

1. AOZVHDD.EXE 1.30b ou postérieur.
2. Supprimez config.sys et autoexec.bat.

Fraîchissez l'installation de Windows 98 sur le nouveau système

1. Executez "Setup.exe /p j" pour installer Windows 98
2. Afin que l'installation de Windows 98 soit complete, acceded à Control Panel > Power Management.

a. Reglez Power Schemes > System Standby à "Never".
b. Cliquez sur "Hibernate" et selectionnez "Enable Hibernate Support" ensuite "Apply".
c. Cliquez sur l'onglet "Advanced", vous verrez "Hibernate" sur "Power Buttons". Notez que cette option sera vues seulement afin que l'étape déscrit ci-dessus soit achevé, autrement "Standby" et "Shutdown" seulement apparaîtrent. Sélectionnez Hibernate" et "Apply".

1. Effacez démarrage à l'invite de DOS et exécutez l'utilitaire AOZVHDD.

a. Si vous assignez tout le disque dur au système Win 98 (FAT 16 ou FAT 32), exécutez "aozvhdd /c /file". Veillez à ce que l'espace continu sur le HDD soit suffisant pour y créé ce fichier caché. Par exemple, si la mémoire de système disponible est de 64MB et la mémoire

VGA est de 16MB, l'espace sur le HDD (lecteur de disque dur) devra etre d'au moins 80MB. L'utilitaire localisera I'espace automatiquement.

b. Si vous assignez une partition individuelle au système Win 98, exécutez "aozvhdd /c /partition". Bien sur, le système a besoin d'offrir une partition déseffacée.

1. Redémarrez le système.
2. Vous avez acheve Suspension ACPI au disque dur. Cliquez sur " Start > Shut Down > Standby " ensuite l'écran s'éteind immediatement. Il faudra environ 1 minute pour le système à sauvegarder tout ce qui est sur la mémoire au disque dur; autant la taille de mémoire est plus large, autant le temps de cette procédure est plus longue.

Changez de APM à ACPI (Windows 98 seulement)

1. Executez "Regedit.exe"

a. Utilisez la command suivante

HKEY_LOCAL_MACHINE

SOFTWARE

MICROSOFT

WINDOWS

CURRENT VERSION

DETECT

b. Sélectionnez "ADD Binary" et nommez-le comme "ACPIOPTION".
c. cliquez sur le bouton droit et selectionnez Modifier, ajoutez "01" après "0000" pour faire celui comme "0000 01".
d. Sauvegardez la modification.

1. Sélectionnez "Add New Hardware" sous Control Panel. Permettez Windows 98 de détecter le nouveau matériel. (Il trouvera "ACPI BIOS" et enlevera "Plug et Play BIOS")

2. Redémarrez le système.

3. Entrez un mode DOS et executez "AOZVHDD.EXE /C /File"

Changez de ACPI à APM

1. Executez "Regedit.exe"

a. Utilisez la command suivante

HKEY_LOCAL_MACHINE

SOFTWARE

MICROSOFT

WINDOWS

CURRENT VERSION

DETECT

ACPI OPTION

b. clique le bouton croit et selectionnez Modifier, changez "01" à "02" pour faire celui comme "0000 02".

Avis: "02" indique que Windows 98 est ACPI reconnu mais la fonction d'ACPI est désactivée.

c. Sauvegardez les modifications.

1. Sélectionnez "Add New Hardware" sous Control Panel. Permettez Windows 98 à détecter le nouveau matériel. (Il trouvera "ACPI BIOS" et supprimera "Plug et Play BIOS")
2. Redémarrez le système.
3. Executez "Add New Hardware" de nouveau et il trouvera "Advanced Power Management Resource".
4. Cliqueur "OK".

Avis: Nous avons trové que la carte ATI 3D Rage Pro AGP seule pouvais supporter la suspension ACPI au disque. Visitez le site web de Aopen pour la dernière mise à jour.

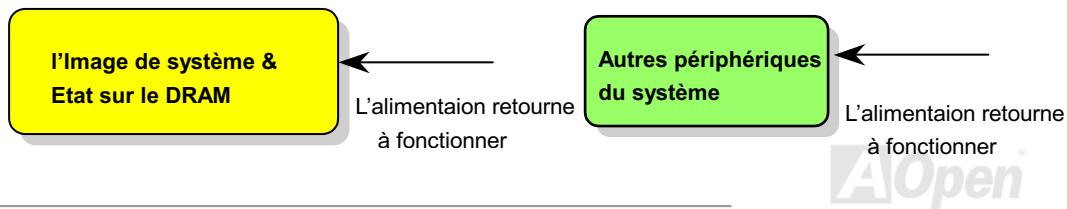

Suspension ACPI à RAM (STR)

Cette carte mère supporte la fonction de la suspension ACPI à RAM. À l'aide de cette fonction, il est possible de reprendre directement le travail d'origine du disque dur moins de quelques secondes sans besoin d'exécuter un redémarrage de Win98, et d'exécuter de nouveau votre application. La suspension à DRAM sauvegarde votre travail actuel sur la mémoire du système, celle-ci est plus rapide que la suspension au disque dur mais il exige l'alimentation électrique appliqué à DRAM, quand la suspension au disque dur n'exige pas l'alimentation.

En entrant la Suspension:
Mise sous tension la prochaine fois:

Pour employer la suspension ACPI à DRAM, suivez la procédure ci-dessous:

Condition du Systeme

1. Un ACPI OS est exigé. Actuellesment, Windows 98 est le seul besoin. Consultez ACPI Suspension au disque dur pour régler le mode ACPI de Windows 98.
2. Le Pilote VIA 4 in 1 doit être installé correctement.

Procedures

1. Avez changé la configuration BIOS suivante.

1. Avancez à Control Panel > Power Management. Réglez "Power Buttons" à "Standby".
2. Appuyez sur le bouton d'alimentation ou le bouton standby pour réveiller le système.

AWARD BIOS

Les paramétres seront modifiés en entrant le menu de BIOS Setup, ce menu vous permettra de configurer les paramétres de système et de sauvegarder la configuration dans la zone CMOS de 128 bytes, (en général, dans le chip RTC ou directement dans le chipset principal). Pour entraîre le BIOS setup menu, appuyez sur pendant le POST (test automatique au démarrage) Le menu principal de configuration de BIOS illustré ci-dessous apparaitra.

Remarque: Vu que le code BIOS est la partie plus souvent modifiée sur la carte mère, il est possible que l'information BIOS traitée dans ce chapitre (en particulier les paramètres de configuration du chipset) soit un peu différente par rapport au BIOS actuel dont la carte mère est prévue.

Entrez BIOS Setup

Afin de finir le paramètre des cavaliers et de connecter des cables correctement. Démarrez le système et entrez BIOS Setup, appuyez sur pendant le POST (test automatique au démarrage). Pour obtenir la performance optimale recommandée, Sélectionnez "Load Setup Defaults".

Esc : Quit F9 : Menu in BIOS F10 : Save & Exit Setup

Time, Date, I

Avertissement: Évitez d'utiliser "Load Turbo Defaults", à moins que vous soyez sûre que les composants de votre système (CPU, DRAM, HDD, etc.) soient assez bonnes pour la configuration de turbo.

Standard CMOS Features

Les "Standard CMOS Features" tels que la date, l'heure et le type de disque dur sont définis dans la "Standard CMOS Features". Utilisez les flèches pourmettre en surbrillance un élément et ou pour sélectionner la valeur pour chaque élément.

Standard CMOS Features > Date (mm:dd:yy)

Pour définitir la date, mettez en surbrillance le paramètre Date. Appuyez sur ou pour définitir la date actuelle. Le format de date est mois, date et année.

Standard CMOS Features > Time (hh:mm:ss)

Pour définiir l'heure, mettez en surbrillance le paramètre Heure. Appuyez sur <PgUp> ou <PgDn> pour définiir l'heure actuelle en format de heures, minute et seconde. L'heure est basée sur le système de 24 heures.

Cet élément vous permet de sélectionner à la main des paramètres de disque dur IDE. les paramètres, tel que Taille, nombre de cylindres, nombre de têtes, cylindre démarrage pour pré-compensation, nombre de cylindre de tête de la zone d'étage et nombre de secteur par piste. Le paramètre par défaut est Auto qui active le BIOS pour détector automatiquement les paramètres du HDD installé au moment du POST (test automatique au démarrage). Si vous préférez d'entrée à la main les paramètres du HDD, sélectionnez User. S'il n'y a aucun HDD raccordé au système, sélectionnez None.

Le lecteur CDROM IDE sera toujours détecté automatiquement.

La caractéristique IDE étendue permet au système d'utiliser un disque dur dont la capacité est supérieure à 528MB. Ceci est rendu possible par la traduction du mode Adresse bloc logique (LBA). Le LBA est maintainant considéré comme une caractéristique standard du disque dur IDE actuel en vente en raison de sa capacité de supporter une capacité supérieure à 528MB. Si le HDD a été formaté avec le LBA activé, notez que celui-ci ne sera pas capable de démarrer avec le LBA désactivé.

Standard CMOS Features > Drive A

Drive A

None

360KB 5.25"

1.2MB 5.25"
720KB 3.5"
1.44MB 3.5"
2.88MB 3.5"

Le type de lecteur est selectionné de ces éléments. Les paramètres et types disponibles supportés de la carte mère sont indiqués à gauche.

Standard CMOS Features > Video

Video

EGA/VGA

CGA40

CGA80

Mono

Le type de carte video en cours d'utilisation est spécifique de cet élément. Ce paramètre par défaut est EGA/VGA. Vu que les PCs actuels n'utilisent que le VGA, cette fonction est presque inutile et sera méconnue à l'avvenir.

Standard CMOS Features > Halt On

Halt On

No Errors

All Errors

All, But Keyboard

All, But Diskette

All, But Disk/Key

Ce paramètre permet un contrôle de l'arrêt de système au cas d'un erreur de test automatique au démarrage (POST).

Cet écran apparaitra en scélectionnant l'option "Advanced BIOS Features" du menu principal.

Cette page est la moitié en bas du menu de la Advanced BIOS Features.

Advanced BIOS Features > Virus Warning

Virus Warning

Enabled

Disabled

Définissez ce paramètre comme Enabled pour activer le message d'ajretissement. Cette caractéristique protège le secteur d'initialisation et la table de partition de votre disque dur contre les virus. Toutette tentative décrée au secteur d'initialisation du lecteur de disque dur pendant le démarrage arrête le système et le message d'ajretissement suivant apparaitra sur l'écran. Executez un programme anti-virus pour localiser le problème.

!WARNING !

Le cache interne de CPU (actuellesment, cache PBSRAM) en activant ce paramètre. Une désactivation du paramètre ralentira le système. Cependant, nous vous recommendons de le laisser Enabled au moins d'une execution d'une localisation des pannes du système.

Advanced BIOS Features > External Cache

External Cache

Enabled

Disabled

Le cache secondaire (actuellement, cache PBSRAM) en activant ce paramètre. Une désactivation du paramètre ralentira le système. Cependant, nous vous recommendons de le laisser activé au moins d'une execution d'une localisation des pannes du système.

Cet élément permet une activation ou désactivation de la vérification cache L2 de ECC.

Ce paramètre accelérera le POST en omettant quelques éléments qui sont vérifiés en général.

Ce paramètre permet de spécifique la série de recherche d'initialisation du système. Les ID de disque dur sont indiqués ci-dessous:

C: Primary master

D: Primary slave

E: Secondary master

F: Secondary slave

LS: LS120

Zip: lecteur ZIP IOMEGA

LAN: La carte du réseau avec la ROM d'initialisation

Ce paramètre permet d'activer l'autre système à démarrer des péripériques qui ne sont pas décrits ci-dessus

Advanced BIOS Features > Boot Up Floppy Seek

Boot Up Floppy

Seek

Enable

Disabled

Réglez ce paramètre pour forcer le système à chercher l'état détaillé et détecte des erreurs dans les deux lecteurs floppy au moment de POST.

Advanced BIOS Features > Boot Up NumLock Status

Boot Up NumLock

Status

On

Off

La fonction numérique du pavé numérique sera activée en définissant ce paramètre comme On (activé). Définissez ce paramètre comme Off (déactivé) pour omettre cette fonction. Une déactivation de cette fonction permet d'utiliser le pavé numérique pour le contrôle du cursesur.

Advanced BIOS Features > Gate A20 Option

Gate A20 Option

Normal

Fast

En selectionnant si le contrôleur du chipset ou du clavier devra contrôleur gate A20.

Normal : un cheville au contrôle du clavier contrôle GateA20.

Fast :Permettre le chipset a controller GateA20.

Définissez ce paramètre pour Enable/Disable la fonction de répétition du clavier. Si ce paramètre est activé, un enforcement continu d'une touche du clavier causera des frappes répétées.

Cet élément vous permet de contröler la vitesse des frappes répétées. Le paramètre par défaut est 30 caractères/sec.

Advanced BIOS Features > Typematic Delay (Msec)

Typematic Delay

250, 500, 750, 1000

Ce paramètre vous permet un contrôle du début entre la première et la deuxième frappe de touche (ou les frappes répetées commencent).

Advanced BIOS Features > Security Option

Security Option

Setup

System

L'option System limite l'accès à l'initialisation de système et à la configuration BIOS. Une invite d'entrez votre mot de passer apparaître sur l'écran à chaque initialisation du système.

L'option Setup limite seulement l'accès à la configuration BIOS. Pour désactiver l'options de sécurité, Sélectionnez mot de passer du menu principal, ne tapez rien; appuyez sur la touche .

Advanced BIOS Features > OS Select for DRAM > 64MB

OS Select for DRAM

64MB

OS/2

Non-OS/2

Ajustage à OS/2 si votre système utilise un système d'exploitation OS/2 et est pourvu d'une mémoire dont la capacité est supérieure à 64 MB.

Advanced BIOS Features > Video BIOS Shadow

Video BIOS Shadow

Enabled

Disabled

L'ombre BIOS de VGA sert à copier la carte d'affichage video de BIOS dans la zone DRAM. Vu que la durée d'accès est plus courte que ROM,eciari'améliorela performance desysteme.

Advanced BIOS Features > C800-CBFF Shadow

Advanced BIOS Features > CC00-CFFF Shadow

Advanced BIOS Features > D000-D3FF Shadow

Advanced BIOS Features > D400-D7FF Shadow

Advanced BIOS Features > D800-DBFF Shadow

Advanced BIOS Features > DC00-DFFF Shadow

C8000-CBFFF

Shadow

Enabled

Disabled

Ces six éléments seront àmettre le code ROM en ombre sur les autres cartes d'expansion. Avant la définition de ces paramètres, il faut connaître les adresses particulières de ce code ROM. Si vous ne connaissiez pas cette information, activez tous les définitions de l'ombre ROM.

Remarque: Les segments F000 et E000 sont toujours en ombre parce que ces zones sont occupées du code BIOS.

"Advanced Chipset Features" englobe les définitions des caractéristiques dépendant du chipset. Ces caractéristiques sont relatives à la performance de système.

Cette page est la moitié en bas dusubmenu de Advanced Chipset Features.

Changez cet élément à contrôle l'orloge de DRAM. La valeur par défaut est "Normal". Ne changez pas la valeur par défaut sans avoir la connaissance d'ingénierie.

L'orloge de SDRAM est calculée par horloges. Ajuster sa valeur est d'avoir un effet sur la performance de SDRAM; le paramètre par défaut est 2 horloges. Si votre système a une problème instable, changez 2T à 3T.

Advanced Chipset Features > DRAM Clock

DRAM Clock

Host CLK,

HCLK +33M

Auto

Pour être compris facilement par des utilisateurs qui ne font pas overclock, ici affiche tel que Host CLK et HCLK +33M. En fait, il est CPU CLK et CPU +PCI CLK. La réglage par défaut est Auto.

Advanced Chipset Features > Memory Hole

Memory Hole

15 M-16 M

Disabled

Cette option vous permet de réserver la zone de mémoire de système pour les cartes ISA spéciales. Le chipset accède directement du bus ISA au code/à la date de ces zones. En général, ces zones sont réservées pour la carte I/O mappede de la mémoire.

Activez cet élément à améliorer le bus PCI pour toute performance. Le paramètre par défaut est Disabled.

Cette option active un mode simultant PCI à CPU et CPU à PCI qui permet CPU et maître AGP/PCI à activités en même temps.

Cet élément est sert à augmenter le cycle CPU de lecture à écriture par temps qui améliore la performance de DRAM.

Permet au BIOS de système à F0000h-FFFFH (dans la mémoire principale, un total de 64K) d'être mis en cache afin de permettre une performance de système plus rapide. Cependant, Si aucun programme n'ecrit dans cette gamme de mémoire, une erreur de système peut se produit.

Cet élément permet de mettre en cache le RAM de video A000 et B000. En générale, il avait améliore la performance de BIOS VGA. Vu que BIOS VGA a été mis en nombre (miroir) sur le RAM video, l'amélioration de performance ne peut pas être très évidente.

Advanced Chipset Features > AGP Aperture Size

AGP Aperture Size

4M, 8M, 16M, 32M, 64M, 128M

Cet élément vous permet de déterminer la taille réelle de l'ouverture graphique AGP. L'ouverture AGP est une zone de mémoire, utilisée à transférer des données de à la carte AGP.

Advanced Chipset Features > AGP-4X Mode

AGP-4X Mode

Enabled

Disabled

Cet élément vous permet d'activer votre mode AGP 4X.

Le mode 4X a une performance graphique plus haute, mais doit avoir plus de problème de compatibilité.

Cet élément est sert à contrôler la force d'énergie AGP.

Auto: Réglez la force d'énergie AGP par la configuration par défaut.

Manual: Réglez la force d'énergie AGP par la configuration manuelle.

Advanced Chipset Features > AGP Driving Value

AGP Driving Value

DA

Bit 7-4: AGP sort le contrôle N sur le tampon de la force d'énergie.

Bit 3-0: AGP sort le contrôle P sur le tampon de la force d'énergie.

Cette option est serte à ajuster le circuit du contrôle horloge dans K7 CPU, en réglant à "optimal" le rapport de l'horloge CPU différent peut avoir l'orloge différente du contrôle horloge. Nous vous recommendons de régler à "Default".

Advanced Chipset Features > OnChip USB

OnChip USB

Enabled

Disabled

Cet élément est utilisé à activer ou désactiver le contrôleur USB.

Cet élément permet d'activer ou de désactiver le pilote de clavier USB à l'intérieur du BIOS sur la carte. Le pilote de clavier simule la commande clavier Legacy et vous permet d'utiliser le clavier USB pendant le POST ou après le démarrage s'il n'y a certain pilote USB installé dans le système d'exploitation.

Remarque: Il n'est pas possible d'utiliser simultanément le pilote USB et le clavier USB Legacy. Si le pilote USB a été installé dans le système d'exploitation, désactiver le "USB Keyboard Support".

Cet élément permet d'activer ou désactiver le pilote de souris USB à l'intérieur du BIOS sur la carte.

Advanced Chipset Features > OnChip Sound

OnChip Sound

Enable

Disable

Cet élément permet d'activer ou désactiver l'audio onboard.

Cet élément est utilisé à activer ou désactiver de CPU au tampon d'écriture PCI. Le tampon d'écriture sauvégarde des données de CPU à PCI temporairement et fait l'autre travail par CPU. Il améliore la performance de CPU, mais quelques temps, provoque un problème de compatibilité.

Advanced Chipset Features > PCI Dynamic Bursting

PCI Dynamic Bursting

Enable

Disable

Cet élément est utilisé à améliorer la performance de PCI et peut être ajusté à résoudre le problème de compatibilité avec PCI.

Si en selectionnant enabled, l'écriture PCI entre dans le tampon d'écriture PCI n-import laquelle éclatable ou non-éclatable. Sinon, l'écriture non-éclatable de PCI entre directement dans le bus PCI.

Cet élément est utilisé à contrôler le cycle d'écriture de PCI maître. En sélectionnant en能力和, il n'y a d'état en attente. En sélectionnant disabled, il y sera un état en attente pour l'écriture de PCI maître.

Ces éléments vous permet un contrôle du début de transition de VIA 586A chipset (Intel PCI à ISA bridge). Cette fonction est utilisé à correspondre la latence des cycles PCI au ou du bus ISA. Essayez de l'activer ou désactiver, si vous avez un problème de compatibilité avec la carte ISA.

Cet élément est utilisé à activer ou désactiver le débranchement de la reliance AGP maître. En sélectionnant en能力和, AGP maître sera débranché si les relations au max. sont tentées sans succès. PCI#2 identifie AGP.

Cet élément est utilisé à activer ou désactiver l'état écriture en attente de AGP maître 1. L'état en attente peut être utilisé à retarder l'opération AGP et améliorer la compatibilité. Si vous trouvez que votre opération AGP n'est pas stable, vous pouvez activer cet état en attente.

Cet élément est utilisé à activer ou désactiver l'état lecture en attente de AGP maître 1. L'état en attente peut être utilisé à retarder l'opération AGP et améliorer la compatibilité. Si vous trouvez que votre opération AGP n'est pas stable, vous pouvez activer cet état en attente.

Advanced Chipset Features > Memory Parity / ECC Check

Memory Parity / ECC

Check

Enable

Disable

Cet élément vous permet d'activer ou désactiver la fonction de mémoire ECC. L'algorithmme ECC est capable de détecter l'erreur de bit double et de corriger automatiquement l'erreur de bit simple.

L'écran suivant apparaftra en selectionnant l'option "Integrated Peripherals" du menu principal.
Cette option permet la configuration des caractéristiques I/O.

Cette page est la moitié en bas dusubmenu de Integrated Peripherals.

Cet élément est utilisé à activer et désactiver le canal 0 de IDE. Si vous installez une carte IDE avec une haute performance sur votre système, vous nevez d'abord désactiver cet élément.

Cet élément est utilisé à activer et désactiver IDE prefetch mode.

Il est utile à améliorer la performance de système

Réglez cet élément à Auto pour activiter la fonction de détecter automatiquement la vitesse du disque dur. Le mode PIO spécifique la vitesse de transmission de données du disque dur. Par exemple: la vitesse de transmission de données de le mode 0 est 3.3MB/s, mode 1 est 5.2MB/s, mode 2 est 8.3MB/s, mode 3 est 11.1MB/s et mode 4 est 16.6MB/s. Si la performance de votre disque dur devient instable, vous pouvez essayer le mode moins rapide.

Cet élément permet d'ajuster le mode ATA/66 supporté du lecteur de disque dur raccordé à votre connecteur IDE primaire.

Si vous avez installé une carte VGA de PCI et la carte AGP, cet élément permet de decide qu'elle est la carte VGA initiale.

La performance de disque sera améliorée de cette caractéristique en permettant des transmissions de données multi-secctor et en éliminant le temps de traitement d'interruption de chaque secteur. La plupart des lecteurs IDE peuvent supporter cette caractéristique à l'exception ceux d'une ancienne conception.

Régler ce paramètre à Enabled est de vous permettre à brancher les lecteurs de disque floppy au connecteur de lecteur de floppy onboard au lieu d'une autre carte contrôle. Si vous pouvez utiliser une autre carte contrôle, changez ce parameter à Disabled.

Cet élément permet d'assigner l'adresse et l'interruption pour le port de série de la carte. Le paramètre par défaut est à Auto.

Remarque: Si vous travailliez avec une carte réseau, assurez-vous qu'il n'y aitaucun conflit entre IRQ.

Cet élément est configurable seulement quand le "Onboard Serial Port 2" est activé. Ceci vous permet de spécifier le mode du port de série 2. Les sélections de le mode disponible sont:

Standard

Réglez le port de série 2 pour l'opération en mode normal. Ceci est le paramètre par défaut

HPSIR

Ce paramètre permet une communication infrarouge de série à une vitesse maximale de transmission de 115K bauds.

ASKIR

Ce paramètre permet une communication infrarouge de série à une vitesse maximale de transmission de 19.2K bauds.

Cet élément est utilisé à selectionner la fonction IR de Full Duplex or Half Duplex. Normalement, Full Duplex est plus rapide, parce que il transmet une réserve en bi-direction en même temps.

Cet élément est utilisé à selectionner le mode RxD (Donnée reçue) et TxD (Donnée de transmission) pour UART2, au moment d'être utilisé pour la fonction IR. Voir le documente venant avec votre péripérisque IR.

Cet élément contrôle l'adresse et l'interruption du port parallèle intégré sur la carte.

Remarque: Si vous travailliez avec une carte I/O poursyue d'un port parallele, assurez-vous qu'il n'y a peu conflit entre les adresses et le IRQ.

Cet élément vous permet d'ajuster le mode de port parallele.

Les options de mode sont Normal, EPP (Enhanced Parallel

Port) et ECP (Extended Parallel Port).

Le SPP est le mode compatible avec AT de IBM et PS/2.

Le EPP améliore le débit de port parallele en écrivant/lisant directement les données au/du port parallele sans loque.

Le ECP supporte la compression et décompression DMA et RLE (Run Length Encoded).

Cet élément vous permet de régler le canal DMA de le mode ECP.

Cet élément permet de selectionner le mode EPP de protocol.

Cette carte mère a un audio sur le chip compatible avec Sound Blaster Pro. Cet élément sera régé à Enabled sous le mode DOS. Legacy identifie le mode DOS, quelque viel logarithiel peut supporter le mode DOS seulement. Si vous voulez exécuter ces logarithiens sous le mode DOS, activez cet élément.

Depuis que cette carte mère a un audio onboard compatible avec Sound Blaster, vous pouvez sélectionner cet élément pour forcer l'audio onboard simuler comme un Sound Blaster.

Cet élément est utilisé à selectionner l'adresse de base I/O compatible avec Sound Blaster pour l'audio sur la carte.

Cet élément est utilisé à selectionner IRQ compatible avec Sound Blaster compatible pour l'audio sur la carte.

Cet élément est utilisé à selectionner IRQ compatible avec Sound Blaster pour l'audio sur la carte.

Cet élément est sert à assigner une adresse de base I/O pour le port Midi.

Cet élément est sert à assigner une adresse de base I/O pour le port Midi.

Cet élément est sert à assigner une adresse de base I/O pour le port de jours.

Power Management Setup

L'écran de "Power Management Setup" rende possible de contrôler les caractéristiques de l'économisér d'énergie intégrées sur la carte mère. Voir l'écran suivant.

Si vous OS est ACPI enabled, vous avez besoin de régler cet élément à Enabled, autrement il provoquera des erreurs inattendus. Si vous OS est le mode APM, vous pouvez rester le paramètre Disabled.

Power Management Setup > Power Management > Power Management

Power Management

Max Saving

Min Saving

User Define

Cette fonction permet de définir les paramètres par défaut des modes de l'économiseur d'énergie. Réglez à “User Define” pour désirer votre propres paramètres ou fermer la foction de l'économiseur d'énergie.

Mode	Suspension	Arrêt du HDD
Min Saving	1 heures	15 min
Max Saving	1 min	1 min

Power Management Setup > Power Management > HDD Power Down

HDD Power Down

Disabled, 1 Min, ...., 15 Min

Cette option permet de désigner le temps écoulé du HDD IDE avant le périhérique entre en état d'arrêt. Cet élément ne dépend pas des états d'alimentation décrits précédemment dans ce paragraphe(Standby et Suspension).

Power Management Setup > Power Management > Doze Mode

Doze Mode

Disabled, 1 Min, 2 Min, 4 Min., 6 Min, 8 Min, 10 Min, 20 Min, 30 Min, 40 Min, 1 Hour

Cet élément permet de définir la période après laquelle le système enterra en mode Doze.

Power Management Setup > Power Management > Suspend Mode

Suspend Mode

Disabled, 1 Min, 2 Min, 4 Min., 6 Min, 8 Min, 10 Min, 20 Min, 30 Min, 40 Min, 1 Hour

Cet élément permet de définir la période après laquelle le système entrera en mode de suspension. Le mode de suspension peut être Suspension démarrage (Power On Suspend) ou Suspension au disque dur ce qui est sélectionné de "Suspend Type".

Power Management Setup > ACPI Suspend Type

ACPI Suspend Type

S1 (POS)

S3 (STR)

Cette fonction permet de selectionner les types de suspension. S1 est la suspension d'initialisation et S3 est Suspension à RAM.

Si vous sélectionnez "Max Saving", il est possible d'activer cet élément, de transférer le contrôle de la gestion d'énergie au APM(Advanced Power Management) et améliorer la fonction de l'économiseur d'énergie. Par exemple, arrêtez l'horloge interne du CPU.

Power Management Setup > Video Off Option

Video Off Option

Suspend -> Off

All modes -> Off

Always On

Cette option est spécifique à changer le mode video-off et power-saving, qui est sert à déterminer si la vente est étente en mode de suspension.

Power Management Setup > Video Off Method

Video Off Method

V/H SYNC + Blank

DPMS Support

Blank Screen

Ce qui détermine en manière que l'écran est étéint. L'écran Blanc écrit les blancs au tampon video. V/H SYNC + Blanc permet BIOS à contrôler les signaux VSYNC et HSYNC. Cette fonction est appliqué seulement pour l'écran DPMS (Affichage de gestion d'énergie Standard). Le mode DPMS utilise les fonctions DPMS offrit par la carte VGA.

Power Management Setup > Modem Use IRQ

Modem Use IRQ

3,4,5,7,9,10,11,N/A

Cet élément vous permet de régler un IRQ pour le modem.

C'est une Specification de ACPI qui est supportée du matériel. Lorsqu'elle est Delay 4 sec, l'interrupteur logiciel de mise en marche sur le panneau du front peut être utilisé pour la mise sous tension, en suspension ou pour éteindre le système. Au mode de mise en marche, le système entre en mode de suspension en appuyant sur l'interrupteur de mise en marche pendant moins de 4 secondes. Le système sera éteint en appuyant pendant plus long que 4 secondes. Le paramètre par défaut est ajusté à Instant-Off; l'interrupteur logiciel de mise en marche ne sera utilisé que pour la mise en marche et pour éteindre le système; il n'y a aucun besoin de l'appuyer pendant 4 secondes, et il n'y aura aucune suspension.

Pour activer ou désactiver la détction de l'activité VGA pour la transition de l'état d'arrêt.

Pour activer ou désactiver la détéction de l'activité LPT & COM pour la transition de l'état d'arrêt.

Pour activer ou désactiver la détéction de l'activité HDD & FDD pour la transition de l'état d'arrêt.

Pour activer ou désactiver la détction de l'activité PCI Master pour la transition de l'état d'arrêt.

Activez cet élément pour vous permettre de démarrer votre système par la télécommande à travers une carte PCI, telque la carte de réseau.

Cette option vous permet d'activer ou désactiver la fonction de Réveil Modem.

Wake Up Timer est plus similaire qu'une fonction de réveil qui réveille et met en marche votre système à un moment prédéfini pour executer une application particulière. Cet horloge peut être régle pour un réveil de tous les jours ou à une date particulière dans l'espace d'un mois. L'unité de date/heure est en secondes. Cette option vous permet d'activer ou désactiver la fonction de RTC Wake Up.

Cet élément apparaitra après avoir activé l'option de Wake On RTC Timer. Ici, il est possible de spécifique à chaque date vous souhaitez à faire réveiller le système. Par exemple, l'ajustage à 15 va réveiller le système le 15 de chaque mois.

Avis: L'ajustage à 0 de cet élément réveillera le système à l'heure spécifique (qui peut être définie par the Wake On RTC Timer) de tous les jours.

Power Management Setup > Wake up Events > Resume Time (hh:mm:ss)

ResumeTime

hh:mm:ss)

hh:mm:ss

Cet élément apparaitra en activant l'option de Wake On RTC Timer. Il est possible ici de spécifique l'heure à laquelle vous souhaitez à faire réveiller le système.

Pour activer ou desactiver la détction de IRQ3-15 ou NMI, interrompez les événements pour la transition de l'état d'arrêt. Normalement, il est appliqué à la carte de réseau.

Ces éléments activent ou désactivernt la détction des activités de périhériques par IRQs pour la transition de l'etat.

PnP/PCI Configurations

La configuration PnP/PCI vous permet de configurer les périhériques ISA et PCI installés dans voiture système. L'écran suivant apparaitra en électionnant l'option "PnP/PCI Configurations" dans le menu principal.

En général, les ressources de PnP sont allouées du BIOS pendant le POST (test automatique au démarriage). Si vous travailliez avec un système d'exploitation (tel que Windows 95), ajustez cet élément à Yes pour dire au BIOS de ne configurer que les ressources nécessaires pour le démarriage (VGA/IDE ou SCSI). Le reste des ressources de système sera alloué du système d'exploitation PnP.

PnP/PCI Configurations > Reset Configuration Data

Reset Configuration

Data

Enabled

Disabled

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses I/O.

L'ajustage de cette option à Manual permet d'assigner individuellement les IRQs et DMAs aux péripériques ISA et PCI. Pour activer la fonction de configuration automatiquement, ajustez cette option à Auto.

PnP/PCI Configurations > IRQ Resources

IRQ-3 assigned to

IRQ-4 assigned to

IRQ-5 assigned to

IRQ-7 assigned to

IRQ-9 assigned to

IRQ-10 assigned to

IRQ-11 assigned to

IRQ-12 assigned to

IRQ-14 assigned to

IRQ-15 assigned to

PCI/ISA PnP

Legacy ISA

Quand les ressources sont contrôlées à la main, assignez chaque interruption de système un type en dependant du type de péripérisque en utilisant l'interruption.

Les IRQs disponibles sont: IRQ3 (COM2), IRQ4 (COM1), IRQ5 (réseau/son ou autres), IRQ7 (imprimante ou autres), IRQ9 (video ou autres), IRQ10 (SCSI ou autres), IRQ11 (SCSI ou autres), IRQ12 (PS/2 Mouse), IRQ14 (IDE1), IRQ15 (IDE2).

PnP/PCI Configurations > DMA Resources

DMA-0 assigned to

DMA-1 assigned to

DMA-3 assigned to

DMA-5 assigned to

DMA-6 assigned to

DMA-7 assigned to

PCI/ISA PnP

Legacy ISA

Quand les ressources sont contrôlées à la main, assignez chaque canal DMA de système un type en dependant du type de périhérique en utilisant le canal DMA.

PnP/PCI Configurations > PCI/VGA Palette Snoop

PCI/VGA Palette

Snoop

Enabled

Disabled

L'activation de cet élément instruct le VGA PCI de garder le silence (et d'éviter tout conflit) à la mise à jour du registre palette (c'est-à-dire, les données sont acceptées sans réponse des signaux de communication). Cette option ne sera utile que si deux cartes d'affichage utilisent la même adresse depalette et si le bus PCI a été raccordé au même temps (tel que MPEG ou capture video). Dans un tel cas, Le VGA Pci garde le silence lorsque le MPEG/capture video est défini comme fonction normale.

PnP/PCI Configurations > Assign IRQ For VGA

Assign IRQ For VGA

Enabled

Disabled

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses I/O.

PnP/PCI Configurations > Assign IRQ For USB

Assign IRQ For USB

Enabled

Disabled

Au cas d'un conflit après avoir assigné les IRQs ou après la configuration de votre système, il est possible d'activer cette fonction ce qui permettra à votre système de réinitialiser automatiquement vos configurations et d'assigner de nouveau les IRQs, DMAs et les adresses I/O.

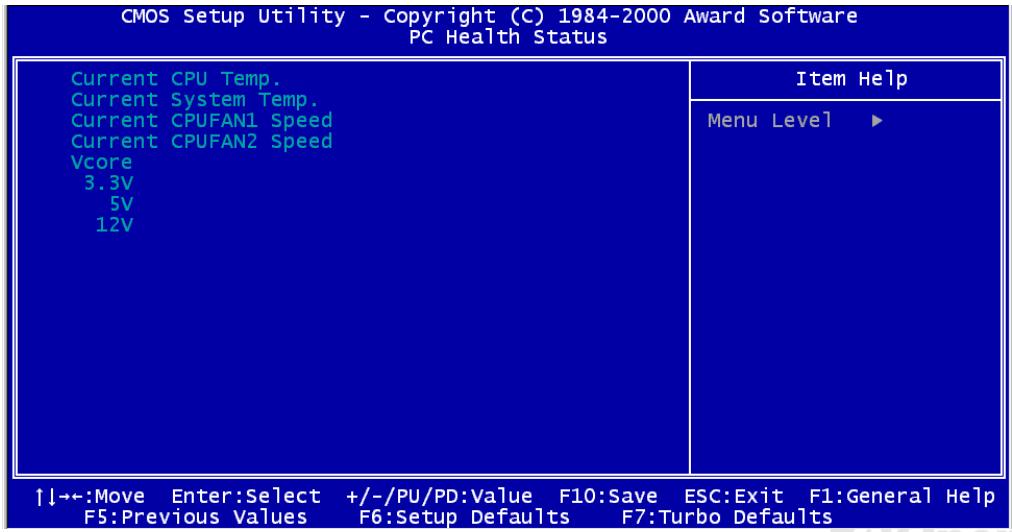

PC Health Status

Cesubmenu vous montre l'etat de monitoring du matériel et offre qu'elle fonction générale de contrôle. Vous pouvez installer l'utilitaire de monitoring du matériel sans utiliser les éléments de l'installation sur cesubmenu

Load Setup Defaults

L'option "Load Setup Defaults" charge les paramètres optimisés pour la meilleure performance de système. Les paramètres optimaux doivent assez moins risque par rapport aux paramètres Turbo. Tous les vérifications du produit, rapport de test de compatibilité /fiabilité et le contrôle de qualité en fabrication sont basés sur le "Load Setup Defaults". Nous vous recommendons d'utiliser ces paramètres pour l'opération normale. " Load Setup Defaults " n'est pas le paramètre le plus lent pour cette carte mère. S'il est nécessaire de vérifier un problème d'instabilité, il est possible de définir à la main le paramètre sur "Advanced BIOS Features" et "Advanced Chipset Features" afin d'obtenir le paramètre le plus lent et sûr.

Load Turbo Defaults

L'option "Load Turbo Defaults" offre une(Meilleure performance que le "Load Setup Defaults". Il offre un commodite pour les expert utilisateurs qui veulent faire la carte mere une measles performance. Turbo Defaults ne traverse pas le test détaillé de compatibilité et de fiabilité, il est testé seulement avec la configuration et le chargement limite (par exemple, un système prévu seulement d'une carte son VGA et de deux SIMMs). Veillez à ce que vous connaissiez et compreniez les fonctions de chaque element du menu Configuration du chipset. La différence entre le parametre Turbo et celui optimal est généralement environ 3 % à 5 % ,ce qui dépend du chipset et de l'application.

Le mot de passer protège votre PC contre un usage non autorisé. Àpres avoir défini un mot de passer, le système demandera d'entrer le mot de passer correct avant le démarrage ou l'accès à Setup.

Pour désactiver le mot de passer, appuyez sur la touche au moment de le taper. L'écran affiche un message en confirmant que le mot de passer a été désactivé.

SetUserPassword

Le mot de passer protège votre PC contre un usage non autorisé. Àpres avoir défini un mot de passer, le système demandera d'entrer le mot de passer correct avant le démarrage ou l'accès à Setup.

Définition d'un mot de passer:

1. À l'invite, tapez le mot de passer. Le mot de passer peut être constitué de jusqu'à 8 caractères alphanumerices. En tapant les caractères du mot de passer, ces caractères apparaissent sous forme d'astérisques dans la boîte de mot de passer sur l'écran.
2. Appuyez sur la touche d'entrée après avoir tape le mot de passer.
3. À la prochaine invite, tapez de nouveau votre mot de passer et appuyez de nouveau sur la touche d'entrée pour confirmer le nouveau mot de passer. Àpres l'entrée du mot de passer, l'écran returnera automatiquement à l'écran principal.

Pour désactiver le mot de passer, appuyez lors de l'invite d'entrez le mot de passer. Un message, qui confirme que le mot de passage a eté désactivé, apparaitra à l'écran.

Save & Exit Setup

Cette fonction sauvegardera automatiquement tous les valeurs CMOS avant quitter Setup.

Esc : Quit F9 : Menu in BIOS

F10 : Save & Exit Setup

↑↓→← : Select Item

Time, Date, Hard Disk Type...

Exit without Saving

Utilisez cette fonction pour quitter Setup sans sauvegarder les modifications des valeurs CMOS. Ne pas utiliser cette option si vous souhaitez sauvegarder la nouvelle configuration.

Dûè à limitation d'espace Flash ROM quatre versions BIOS ne contient pas BIOS SCSI de NCR 53C810 (supporte DOS, Windows 3.1 and OS/2)réside dans le même chip de mémoire. Beaucoup de cartes SCSI possède leur BIOS SCSI sur la carte. Pour obtenir une meilleure performance de système, nous vous recommendons d'utiliser les pilotes fournis conjointement avec la carte SCSI de NCR ou avec votre système d'exploitation. Pour plus d'informations, consultez le manuel d'installation de votre carte SCSI de NCR.

Mettre à jour le BIOS

En flashant votre carte mère, vous étèz d'accord sur la possibilité d'échec de BIOS flash. Si votre carte mère est en fonction et stable, et il n'y a pas de bugs importants qui ont été réparés par la première révision de BIOS, nous vous recommendons de NE PAS essayer de mettre à jour cette BIOS.

En faisant ca, vous etez en risque d'echec de BIOS flash. Si vous etez resoles à la mise à jour, ASSUREZ-VOUS d'utiliser la révision correcte de BIOS pour le correct modele de la carte mère.

AOpen Easy Flash est un peu different que la méthode flash traditionelle. Le fichier BIOS binaire et la routine flash sont combinés ensemble, vous n'executez donc qu'un fichier pour finir la procédure flash.

Avertissement: le programme de AOpen Easy Flash BIOS sont prévu d'être compatible avec Award BIOS. En date de cette note, le programme de AOpen Easy Flash BIOS ne sont pas disponible pour AMI BIOS. AMI BIOS apparait rundout sur les vielles cartes 486 et quelques premières cartes Pentium. Assurez-vous d'envisager le README comprime dans l'ensemble de BIOS avant la mise à jour, et suive les instructions de mise à jour avec soin. Cela minimera l'occasion des échecks de flash.

Les procédures ci-dessous est pour le flashing facile: (appliquées pour Award BIOS SEULEMENT)

1. Telechargez le nouveau fjichier zipped de mettre à jour le BIOS sous le site web de AOpen. For example, AK33102.ZIP.
2. Executez le logiciel contributif PKUNZIP (http://www.pkware.com/) qui supporte des systèmes d'opération divers pour extraire le fjichier binaire de BIOS et l'utilitaire flash. Or Winzip (http://www.winzip.com/) in Windows environment.
3. Sauvegardez le fjichier décomprimé dans un disque floppy démarrable. Par exemple, AK33102.BIN & AK33102.EXE
4. Démarrez le système à partir de l'invite DOS sans charger un gestionnaire de mémoire (tel que EMM386) ou le pilote de péripérisque. Il a besoin d'espace libre de mémoire environ 520K.
5. Executez A: AK33102 and the program will do the rest of it.

NE PAS coupe l'alimentation le "FLASHING"!!

1. Redémarrez le système et Appuyez sur la touche pour entrer BIOS setup, Rechargez "Load Setup Defaults", ensuite "Save & Exit Setup". Terminé!

Avertissement: ÀpRES le flashing, le contenu d'origine de votre BIOS sera remplace à titre permanent par le nouveau BIOS. Le paramètre original de BIOS et l'information de Win95/Win98 PnP sera rafraîchissé et vous pouvez reconfigurez le système.

Overclocking

Étant un fabicant-pilote dans l'industrie de carte mère, AOpen toujours entend ce que des clients veulent et développe des produits qui s'adaptent aux demandes différentes des utilisateurs. La reliabilité, la compatibilité;la technologie-pilote et les caractéristiques sont notre but fondamental en concevant des cartes mère. En plus du critère décrit ci-dessus, il y a des utilisateurs experimentés qui toujours cherchent à pousser la limitation de performance de système en en manière de overclocking ce que nous les appelons "Overclockeur".

Avertissement: La conception de ce produit suive la règle de conception du vendeur CPU et chipset. Aucun essais de pousser au-delà de la spécification de produit ne sont pas recommends et il risque d'endommager votre système ou la donnée importante. Avant de faire overclocking, vous devez veiller à ce que votre composants soient de même à tolérer tel paramètre anormal, en particulier le CPU, la mémoire, les disques durs, et les cartes AGP VGA.

Avis: Notez que le overclocking peut aussi cause le problème thermique. Veillez à ce que le ventilateur de refroidissement et le radiateur soit suffisants pour dissiper une chaleur excessive qui est produit en overclockant le CPU.

VGA et HDD

Le VGA et le disque dur sont les composants principals pour overclocking, la liste suivante est ce que a été testé dans notre lab. Notez que AOpen ne peut pas garantir qu'il peut être overclocké avec succès de nouveau.

VGA: http://www.aopen.com.tw/tech/report/overclk.mb/vga-oc.htm

HDD: http://www.aopen.com.tw/tech/report/overclk.mb/hdd-oc.htm

Glossaire

AC97

Au fond, la Specification AC97 separe le circuit son/modem en deux parties, un processeur numérique et un CODEC pour I/O analogique, ils sont liés par le bus de lien AC97. Puisque le processeur numérique peut être mis dans le chipset principal de la carte mère, l'expense de la solution de son/modem sur la carte peut être réduite.

Le ACPI est la spécification de gestion d'énergie de 1997 (PC97). Son but est de réduire la consommation du courant électrique en maitrisant complètement la gestion d'énergie au système d'exploitation et pas par le BIOS. À cause de ceci, le chipset ou le chip super I/O devra fournir au OS une interface de registre standard(tel que Windows 98). Cette idée est un peu similaire à l'interface de registre PnP. Le ACPI définit l'interrupteur ATX de mise en marche momentané pour contrôler la transition de l'état d'alimentation.

AGP est une interface bus prévu pour le graphique 3D à haute performance et ne supporte que l'opération lecture/écriture de mémoire. Une carte mère n'a qu'un slot AGP. 2X AGP utilise le bout de montée et de chute de l'horloge de 66MHz et produit la vitesse de transmission de données de 66MHz x 4 bytes x 2 = 528MB/s. 4X AGP utilise également l'horloge de 66MHz mais il a quatre transmissions de données dans la cycle de l'horloge de 66MHz, ainsi que la vitesse de transmission de données est atteinte le maximum de 66MHz x 4 bytes x 4 = 1056MB/s. AOpen est la première companie de supporter des cartes mères 4X AGP concus par AX6C (Intel 820) et MX64/AX64 (VIA 694x), ayant commenced de Oct 1999.

AMR (Audio/Modem Riser)

Le circuit CODEC de la solution de son/modem AC97 peut etre mis sur la carte mere ou mis sur la carte Riser (carte AMR) qui est branchee a la carte mere a travers le connecteur AMR.

AOpen Bonus Pack CD

Un disque embarqué avec le produit carte mère de AOpen, lequel inclut les pilotes de carte mère, Acrobat Reader pour PDF online manuel et autres utilisaires utiles.

APM

À la différence d'ACPI, BIOS contrôle la pluspart de fonction de gestion d'énergie APM. La Suspension au disque dur d'AOpen est une bonne exemple de gestion d'énergie APM.

ATA/66

ATA/66 utilise deux bouts de levée et de chute comme UDMA/33 mais réduit le temps de cycle à 2 horloges, qui est 60ns. La vitesse de transmission de donnée est 4 fois plus rapide que le mode 4 PIO ou mode 2 DMA, 16.6MB/s x4 = 66MB/s. Pour utiliser ATA/66, vous avez besoin de cable ATA/66 IDE.

ATA/100

ATA/100 est une nouvelle Specification IDE à rehauser le bandwidth de transmission de donnée, qui utilise deux bouts de montée et de chute comme ATA/66 mais le temps de cycle est réduit à 40ns. La vitesse de transmission de donnée est (1/40ns) x 2 bytes x 2 = 100MB/s. Pour utiliser ATA/100, vous avez besoin de même cable IDE spécial de 80 fils que ATA/66.

BIOS (Basic Input/Output System)

Le BIOS est une série de routine/programme d'assemblée qui resides dans la EPROM ou Flash ROM. Le BIOS contrôle les péripériques de Input/Output et les autres péripériques de la carte mère. En général, offrir la portabilité indépendante du matériel, le system d'exploitation et les pilotes est demandé l'accès au BIOS sans l'accès aux péripériques du matériel directement.

Le IDE de PIO (I/O programmable) traditionnel exige du CPU que celui-ci s'engage dans tous les activités de l'accès IDE y compris l'atte des événements mécaniques. Pour réduire le travail du CPU, le périhérique IDE du bus maître transmettra les données de à la mémoire sans interrompree le CPU et libérera le CPU de fonctionner simultanément au cours de la transmission des données entre la mémoire et le périhérique IDE. Le pilote IDE de bus maître et le HDD IDE de bus maître seront nécessaires pour supporter le mode IDE de bus maître.

Normalement, CODEC signifie un circuit qui peut faire une conversion de numérisation à analogie, et cell-ci d'analogue à numérisation aussi. Il est une partie de la solution AC97 de son/modem.

Le socket DIMM a un totale de 168 chevilles et supporte une donnée de 64-bit. Il peut être le coté simple ou double; les signaux de doigt d'or sur chaque coté de PCB sont differents, c'est pourquoit il est appelé double ligne d'entrée. Presque tous les DIMMs sont fabriqués par SDRAM, qui utilisent 3.3V. Notez que quelques DIMMs anciens sont fabriquées par FPM/EDO et utilisent 5V seulement. Ne confonde pas le SDRAM et le DIMM..

Le mode ECC a besoin de 8 bits ECC pour une donné de 64-bit. Chaque fois l'accès à la mémoire, les bits ECC sont mis à jour et vérifiés par un algorithm spécial. L'algorithmme ECC est capable de détecter l'erreur de bit double et de corriger automatiquement l'erreur de bit simple quand le mode partie peut détecter l'erreur de bit simple.

EDO (Extended Data Output) Memory

La technologie de DRAM EDO est trèsensible à FPM (Mode de page rapide). Guère différent de la FPM traditionelle qui tri-exprime la sortie de donnée pour commencer l'activité précharge, DRAM EDO tient la générée de mémoire validé jusqu'àu prochain cycle de l'accès à la mémoire qui estsemblable à l'effect de pipeline et reduit l'état d'une horloge.

EEPROM (Electronic Erasable Programmable ROM)

Nous l'avons vue comme E^2 PROM. Toud les deux EEPROM et Flash ROM peuvent etre reprogrammées par un singal électrique, mais la technologie d'interface est différente. Laaille de EEPROM est plus petite que celle de flash ROM, la carte mère d'AOpen est conque une conception sans cavalier et sans pile pour EEPROM.

EPROM (Erasable Programmable ROM)

La carte mère traditionelle sauvegarde le code BIOS dans la EPROM. Celle-ci peut être effacée par rayons ultraviolets (UV). Si le BIOS doit être mis à jours, vous devez supprimer EPROM de la carte mère, efface à travers rayons ultraviolets reprogramme, et ensuite reinsére.

EV6 Bus

EV6 Bus est la technologie de processeur Alpha de Digital Equipment Corporation. EV6 bus utilise deux bouts d'horloge de montée et de chute à transférer des données, similaire à DDR SDRAM ou bus ATA/66 IDE.

Vitesse de EV6 Bus = horloge du bus externe de CPU x 2.

Par exemple, EV6 bus de 200 MHz utilise horloge du bus externe de 100 MHz, mais la vitesse équivalente est de 200 MHz.

Le DoC est le standard de composant certificateur des règlements de la FCC EMI. Ce standard permet au composant DIY (tel que la carte mère) d'appliquer séparément une étiquette DoC sans protection par un boîtier.

FC-PGA

FC signifie Flip Chip, FC-PGA est un nouveau progniciel de Intel pour Pentium III CPU. Il peut brancher dans socket SKT370, mais exige la carte mère d'ajouter quelques signaux sur socket 370. C'est-à-dire, la carte mère a besoin d'être reconçu. Intel va charger FC-PGA 370 CPU et supprime slot1 CPU peu à peu.

Flash ROM

Flash ROM peut être reprogrammée par le signal électrique. Pour BIOS, c'est plus facile demettre à jour par l'utilitaire flash, mais c'est aussi plus facile d'être infecté par virus. À cause d'augmentation des fonctions nouvelles, la taille de BIOS augmente de 64KB à 256KB (2M bit). AX5T de AOpen est la première carte mère dinstaller Flash ROM de 256KB (2Mbit). Maintenant la taille de Flash ROM est augmented à 4M bit sur la carte mère d'AX6C (Intel 820) et de MX3W (Intel 810).

L'horloge FSB signifie l'horloge de bus externe de CPU.

Horloge interne de CPU = Horloge FSB de CPU x Rapport d'horloge de CPU

I2C Bus

Voir SMBus.

P1394

P1394(IEEE 1394) est le standard pour le Bus série haute performance P1394. Guère différent de baisse ou moyenne vitesse de USB, P1394 supporte de 50 à 1000Mbit/s et peut être utilisé pour l'appareil-video, disquette et LAN.

Parity Bit

Le mode parity utilise 1 parity bit pour chaque byte, normalement c'est un mode pair, c'est-à-dire, chaque fois vous mettez à jour les données de mémoire, parity bit sera ajusté à faire un compte parait "1" pour chaque byte. La prochaine fois, si la mémoire est lue avec le nombre impair de "1", la erreur de parity se produit et c'est appelé la erreur de détecter un simple bit.

PBSRAM (Pipelined Burst SRAM)

Pour Socket 7 CPU, une lecture de donnée éclat demande quatre QWord (Quad-word, 4 × 16 = 64 bits). PBSRAM a besoin du temps de développé une adresse et envoy les QWords restes au CPU selon la série prédéfinie. Normalement, c'est 3-1-1-1, un total de 6 horloges, qui est plus rapide que le SRAM asynchrone. Le PBSRAM est always used sur le cache L2 (level 2) de Socket 7 CPU. Slot 1 et Socket 370 CPU n'ont pas besoin de PBSRAM.

PC100 DIMM

SDRAM DIMM supporte I'horloge de bus FSB.

PC133 DIMM

SDRAM DIMM supporte I'horloge de bus FSB de CPU de 133MHz.

PDF Format

Un format d'un fisier pour un document électrique, le format PDF est indépendant de la plate-forme, vous pouvez dire un fisier PDF sous Windows, Unix, Linux, Mac ... avec un lecteur PDF different. Vous pouvez aussi dire un fisier PDF par web browser tel que IE et Netscape, notez que vous ayez besoin d'installer plug-in PDF d'abord (Inclu dans Acrobat Reader).

PnP (Plug and Play)

La spécification PnP suggere l'interface de registre standard pour BIOS et le system d'exploitation (tel que Windows 95). ces registres sont utilisés par BIOS et le system d'exploitation à configurer la ressource du système et à éviter des conflicts. Le IRQ/DMA/Mémoire sera allocalisé automatiquement par PnP BIOS ou le system d'exploitation. Actuellement, presque tous les cartes de PCI et la plupart de cartes de ISA sont déjà en conformité de PnP.

POST (Power-On Self Test)

La procédure du test automatique après le démarrage, parfois il est le premier ou deuxieme écran BIOS affché sur votre écran au moment de démarrage du système.

RDRAM (Rambus DRAM)

Rambus est une technologie de mémoire qui employe un mode éclat grand de transmission de données. La transmssion de donnée peut etre plus haute que SDRAM. RDRAM est tomé en cascade dans l'opération de canal. Pour Intel 820, il ne supporte qu'un canal RDRAM, la donnée de 16-bit per canal, et ce canal peut avoir un maximum de 32 périhériques de RDRAM, n'import combien de sockets RIMM.

RIMM

La module de mémoire de 184 chevilles supporte la technologie de mémoire RDRAM. Une module de mémoire RIMM peut contérer jusqu'au maximum de 16 périhériques de RDRAM.

SDRAM (Synchronous DRAM)

Le SDRAM est une des technologie DRAM qui permet DRAM à utiliser la même horloge comme le bus host de CPU (EDO et FPM sont asynchrones et n'ont pas le signal d'horloge). Il est similaire à PBSRAM d'utiliser la transmission en mode éclat. Le SDRAM est un DIMM de 64-bit 168 chevilles et s'opère à 3.3V. AOpen est la première compagnie de supporter dual-SDRAM DIMMs sur la carte (AP5V), de Q1 1996.

SIMM (Single In Line Memory Module)

Le socket SIMM n'est que 72 chevilles, et un côte simple. Les signaux de doigt d'or sur chaque côté de PCB sont identiques. C'est pourquoit il est appelé Simple ligne d'entrée. La SIMM est fabriquée par DRAM de FPM ou de EDO et supporte une donnée de 32-bit. La SIMM a été retire sur la conception de la carte mère actuelle.

SMBus (System Management Bus)

Le SMBus est aussi appelé le bus I2C. Il est un bus de deux-fil développé pour le composant de communication (particulièrement pour le semiconducteur IC). Par exemple, Réglez l'horloge de générateur d'horloge pour la carte mère sans cavalier. La vitesse de transmission de donnée de SMBus n'est que 100Kbit/s, laquelle permet un host à communiquer avec CPU et beaucoup de maîtres et esclaves pour envoyer/recevoir des message.

SPD (Serial Presence Detect)

Le SPD est un petit périhérique de ROM ou de EEPROM en résidant sur la DIMM ou RIMM. Le SPD stocke l'informations de configuration du module telle que l'horloge de DRAM et les paramètres de chip. Le SPD peut être utilisé par BIOS à decide la meilleure horloge pour ce DIMM ou RIMM.

Ultra DMA/33

Contrairement au mode PIO traditionnel qui n'utilise que le bout de montée du signal de commande IDE pour la transmission de données, le DMA/33 utilise le bout de montée et de chute. De là, la vitesse de transmission de données est le double du mode 4 de PIO ou du mode 2 de DMA..

16.6MB/s x2 = 33MB/s

USB (Universal Serial Bus)

Le USB est un bus de périphérique de série à 4 chevilles qui est en état de tomber en cascade les périphériques à vitesse basse/moyenne (moins que 10Mbits/s) tels que le clvaier, la souris, la manette pour jeu, scanner, imprimante et modem/ISDN. Grace au USB, les cables complexes sur l'arrête du panneau de votre PC peuvent être éliminés.

ZIP file

Un format d'un fichier comprimée est de réduire la taille d'un fichier. Pourdécomprimé celui, executez le logiciel contributif PKUNZIP (http://www.pkware.com/) pour l'environnement DOS et l'autre système d'exploitation ou WINZIP (http://www.winzip.com/) pour l'environnement de windows.

Localisation des pannes

Support Technique

Cher Client,

Nos you remercions d'avoir choisi les produits AOpen. Fournir le service le meilleur et le plus rapide à notre clientèle est notre première priorite. Cependant, nous recevons quotidiennement de nombreux emails et coups de téléphone du monde entier et il nous est très difficile de servir chacun à temps. Nous you recommendons de suivre les procédures ci-dessous et de chercher à vous faire aider avant de nous contacter. Avec votre aide, nous pourrons alors continuer à fournir le meilleur service de qualité à plus de clients.

Merci beaucoup pour votre compréhension!

L'équipe de Support Technique AOpen

Online Manuel: Vérifiez le manuel attentivement et assurez-vous que le réglage des cavaliers et la procédure d'installation soient corrects. http://www.aopen.com.tw/tech/download/manual/default.htm

Rapport du test: Avant d'assembleraire voire ordinateur, nous vous recommendons de择voir cette carte mere/ carte/ periphérique en faisant reference des rapportds du test compatible.
http://www.aopen.com.tw/tech/report/default.htm

FAQ: les dernière questions souvent demandées peuvent contirnir une solution pour
votre problem.
http://www.aopen.com.tw/tech/faq/default.htm

Téléchargement: vérifie cette table pour obtenir la première mise à jour de BIOS/utilitaires et des pilotes.
http://www.aopen.com.tw/tech/download/default.htm

NewsGroup: Dans lequel notre ingénieur technique ou des utilisateurs professionnels peuvent répondre à votre problème.
http://www.aopen.com.tw/tech/newsgrp/default.htm

Contactez le Distributeurs/Reveneurs: Notre produits sont vendus par les revendeurs et les intégrateurs. Ils doivent connaître bien la configuration de votre système et vous aider à résoudre votre problème la plus efficacement que nous. Enfin, si vous pouze acheter l'autre chose dans leur boutique la prochaine fois, leur attitudede service est une reférence très importante pour vous.

Contactez nous : Préparez la configuration détaillé du système et le symptôme d'erreur avant de nous contacter. Le numéro de partie, le numéro de série et la version BIOS sont également utiles.

Nom du Modèle et la version BIOS

Le nom du modele et la version de BIOS apparait dans le coin en haut à gauche de l'écran au premier démarrage POST ( l'écran POST). Par exemple :

AK33 R1.20 Jul.01.20 0 AOpen Inc.

AK33 est le nom du modele de la carte mere, R1.20 est la version de BIOS.

Web: http://www.aopen.com

Email: Envoyez-nous un email en replissant le formulaire de contact ci-dessous

anglais http://www.aopen.com.tw/tech/contact/techusa.htm

japonais http://aojp.aopen.com.tw/tech/contact/techjp.htm

chinois traditionel http://w3.aopen.com.tw/tech/contact/techtw.htm

allemand http://www.aopencom.de/tech/contact/techde.htm

chinois simplifié http://www.aopen.com.cn/tech/contact/techcn.htm

TEL:

Etat-Unis 650-827-9688

Pays-Bas [phone]

Chine (86) 755-375-3013

Taiwan (886) 2-2696-1333

Allemagne [phone]
