Type de produit	Enceinte encastrable THX Ultra2
Caractéristiques techniques principales	Configuration 2 voies, haut-parleur de graves de 8 pouces, haut-parleur d'aigus de 1 pouce
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Dimensions d'installation : 22,5 x 38,1 x 10,2 cm
Poids	Environ 6,8 kg par enceinte
Compatibilités	Compatible avec les amplificateurs THX et autres amplificateurs de haute qualité
Type de batterie	Non applicable
Tension	Non applicable (enceinte passive)
Puissance	Puissance nominale : 150 Watts, puissance maximale : 600 Watts
Fonctions principales	Son surround de haute qualité, idéal pour les systèmes home cinéma
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant, réparabilité limitée selon les composants
Sécurité	Ne pas exposer à l'humidité, respecter les limites de puissance recommandées
Informations générales utiles	Conçu pour une installation murale, nécessite un câblage approprié et un espace suffisant pour l'installation

FOIRE AUX QUESTIONS - THX ULTRA2 IN-WALL KLIPSCH

Comment installer les enceintes KLIPSCH THX ULTRA2 IN-WALL ?

Pour installer les enceintes, commencez par couper l'alimentation électrique. Utilisez un niveau pour marquer l'emplacement des enceintes sur le mur. Découpez soigneusement le mur en suivant les dimensions fournies dans le manuel. Connectez les fils aux bornes des enceintes et insérez-les dans le mur. Fixez-les en place avec les vis fournies.

Quel type d'amplificateur est recommandé pour les KLIPSCH THX ULTRA2 IN-WALL ?

Il est recommandé d'utiliser un amplificateur de 50 à 200 watts par canal pour obtenir les meilleures performances de vos enceintes KLIPSCH THX ULTRA2 IN-WALL.

Comment régler le son des enceintes une fois installées ?

Après l'installation, utilisez un récepteur AV pour ajuster les niveaux de volume de chaque enceinte. Vous pouvez également utiliser un microphone de calibration pour équilibrer le son dans votre pièce.

Les enceintes KLIPSCH THX ULTRA2 IN-WALL sont-elles étanches ?

Non, les KLIPSCH THX ULTRA2 IN-WALL ne sont pas conçues pour être étanches. Il est recommandé de les installer dans des espaces intérieurs protégés de l'humidité.

Quelle est la fréquence de réponse des KLIPSCH THX ULTRA2 IN-WALL ?

La fréquence de réponse des KLIPSCH THX ULTRA2 IN-WALL est de 80 Hz à 20 kHz, ce qui permet une reproduction sonore de haute qualité dans cette plage.

Comment nettoyer les enceintes KLIPSCH THX ULTRA2 IN-WALL ?

Pour nettoyer les enceintes, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Y a-t-il une garantie sur les KLIPSCH THX ULTRA2 IN-WALL ?

Oui, les KLIPSCH THX ULTRA2 IN-WALL viennent généralement avec une garantie limitée de 5 ans. Veuillez consulter le manuel ou le site web de KLIPSCH pour plus de détails.

Que faire si les enceintes ne fonctionnent pas après l'installation ?

Vérifiez d'abord que les connexions des fils sont correctes et sécurisées. Assurez-vous également que l'amplificateur est allumé et fonctionne correctement. Si le problème persiste, consultez le service client de KLIPSCH.

MODE D'EMPLOI THX ULTRA2 IN-WALL KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les averissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appeareil à proximé de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformé-ment aux instructions du constructeur.
8. NE PAS installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cusinières et les autres appareils (notamment les amplificateurs) dégaugeant de la chaleur.
9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre. Une fiche polarisée à une lame plus large que l'autre. Une fiche à broche de terre est munie de deux lames et d'une troisième broche pour la terre. La lame large ou la troisième broche est prévue pour la sécurité de l'utilisateur. Si la fiche fournie ne rentre pas dans la prise de courant, demander à un électricien de replacer cette prise d'un type ancien.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrase, en particulier pres des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommende par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preue de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
13. DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il resté inutilisé pendant une longue durée.
14. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple : fiche ou cordon d'alimentation endommagé, liquide renversé sur l'appareil ou objet inséré dans l'appareil, apparéil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou après une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet apparéil.

Ce symbole indique qu'une tension dangereuse presenta- tant un risque d'electrocution est presente dans l'appareil.

Pour réduire les risques d'incendie et d'électrocution, ne pas exposer ce produit à la pluie ni à l'humidité. Ne pas exposer ce produit à des égouttements ou des éclaboussures, et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase de fleurs, ne soit posé dessus.

Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.

AVERTISSEMENT : Les tensions présentes dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Ces nouvelles enceintes architecturales Klipsch THX Ultra2 ont eté étudiees pour offrir un son d'excellente qualite tout en restant discrétés ou qu'elles soient installées.

L'enceinte KL-7800-THX a ete concue pour etre utilise comme enceinte de canal gauche, central ou croit, ou bien la ou une enceinte unipolaire est requise, comme pour les canaux ambiophoniques arrirée des configurations Ultra2. Cela donne une enceinte encastree produit une expression de puissance dans toute application.

L'enceinte KS-7800-THX compte une système de pavillons (brevet en instance), constitué de deux haut-parleurs d'aignus à pavillon Tractrix® superposés. Elle a été spécialement conçue pour une utilisation en enceinte ambiophonique de cinema-maison. Il en résultat une enceinte encasable créant des champes acoustiques ambiants enveloppants et des effets abiophoniques spécifique localisés grâce à l'utilisation de la technologie abiophonique à large dispersion brevetée WDST™ (Wide Dispersion Surround Technique) de Klipsch. L'alignement précis des deux haut-parleurs d'aignus à pavillon Tractrix à directivité contrôle, orientés à l'opposer l'un de l'autre, permet d'obtenir un schéma de dispersion exceptionnément large pour un modele encastré.

Outilage minimum nécessaire pour l'installation

Tournevis cruciforme n^2

Pince à dénuder

Niveau à bulle

Detecteur de poteaux d'ossature murale

Scie

Montage encastre des enceintes (voir les figures 1 et 2)

Conçues pour tout montage standard mural ou au plafond, les enceintes murales encastrables Klipsch THX Ultra 2 ont été étudiées pour offrir des années de bon fonctionnement. L'épaisseur de la cloison s'este ou d'une autre surface de montage doit etre d'au moins 13 millimétres.

Pour obtenir les excellures performances, installez les enceintes KL-7800-THX à égale distance de part et d'autres de l'écran video. Dans une utilisation d'enceinte de canal central, placez l'enceinte le plus prés possible de l'écran.

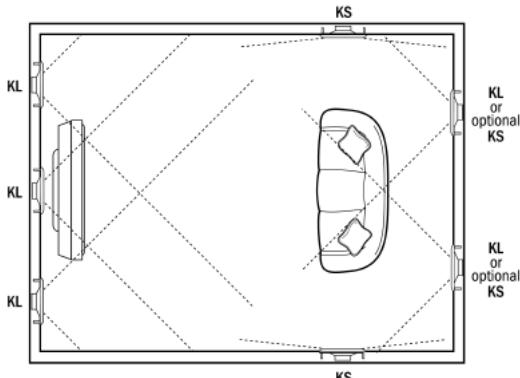

Figure 1

Dans la mesure du possible, installez les enceintes KS-7800-THX de chaque côte et à égale distance de la position d'écoute. Vous pouvez aussi obtenir de bons résultats en les installant derrière la position d'écoute.

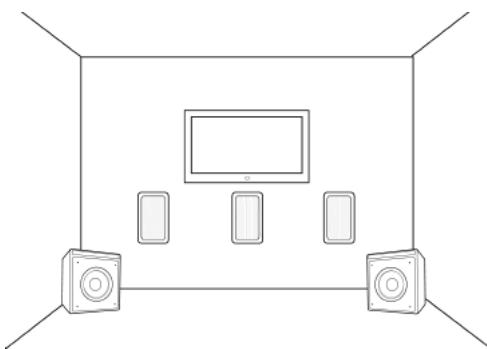

Figure 2

Les systèmes ambiophoniques THX Ultra2 7.1 utilisent un canal arrêté ambiophonique en plus des enceintes ambiophoniques laterales traditionnelles. Pour la configuration d'un tel système, il est conseilé demettre des enceintes KL-7800 aux emplacements ambiophoniques arrêté.

Installation des enceintes (pour une construction neue, passer à l' étape 3)

1. Découpez dans le mur ou le plafond une ouverture de la taille voulue à l'aide du gabarit foumi. En l'absence de gabarit, utilisez les dimensions de découvertes sur le site Klipsch www.klipsch.com. Ces dimensions sont des valeurs minimales. Si une precision suffisante de la découvert ne peut pas etre obtenue, ajoutez 6 mm a chaque dimension. Veiliez a ne pas couper le cablage ou la tuyauterie déjà en place. Evitez de dégrader les coupe feu entre poteaux d'ossature murale.

2. Faites passer les fils de l'enceinte (calibre 18 minimum) par les ouvertures. Respectez tous les codes du bâtiment en vigueur dans votre région.

3. Raccordez chaque cable à son enceinte en vous aidant du marquage de couleur ou des repères de chaque fil pour respecter la polarité.

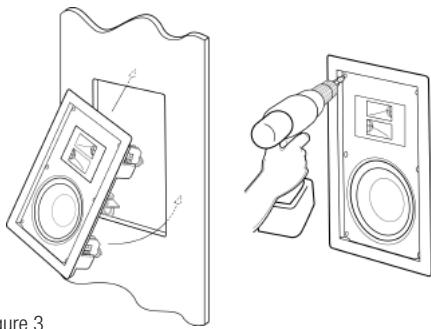

4. Insérez l'enceinte dans l'ouverture et fixez-la en serrant les six vis cruciformes (voir l'illustration). Les six griffes du chassinis pivotent et leur serrage permet de maintainir ensemble le mur et le chassinis. Si vous utilisez un tournevis électrique pour le serrage des vis, choisissez une faible valeur de couple afin de ne pas endommager l'enceinte (vois la figure 3).

Figure 3

1. Vous pouvez à présent peindre la grille avant de la fixer à l'enceinte. Les enceintes et grilles Klipsch ont été conçues pour être compatibles avec la plupart des types de peintures. Avant de peindre le cadre de l'enceinte, protégez l'écran acoustique et les haut-parleurs à l'aide de l'écran protecteur transparent. Évitez l'accumulation excessive de peinture dans les ouvertures des grilles. Avant de peindre, retirez le tissu de la surface interne de la grille en le decollant soignement, puis remettez-le en place lorsque la peinture de la grille est sèche.
2. Appuyez sur la grille pour la mesure en place.

GARANTIE (ÉTATS-UNIS ET CANADA UNIQUEMENT)

La garantie ci-dessous n'est valide que pour la vente aux particuliers aux États-Unis et au Canada.

KILIPSCH, L.L.C. (« KILIPSCH ») garantit ce produit contre tout vice de matériaux et de fabrication (sous réserve des termes établis cissous) pendant une période de cinq ans à partir de la date d'achat. Pendant la période de garantie, KILIPSCH réparera ou remplacera (selon sonchioir) ce produit ou toute pièce défectueuse (à l'exception des composants électroniques et des amplificateurs). Pour les produits contenant des composants électroniques ou des amplificateurs, la garantie sur ces pièces est d'une durée de deux ans à compter de la date d'achat.

Pour obtenir une réparation sous garantie, adressé-vous au détaillant agreeé KLIPSCH qui vous a vendu ce produit. Si ce détaillant n'est pasiasmqui poureffectuer la réparation de votre produit KLIPSCH, celui-ci peut etre returné a KLIPSCH,en port paye,pouretre réparé.Veuillez téléphoner à KLIPSCH au 1-800-KLIPSCH pour connaître les instructions.

Ce produit doit être expédé dans son emballage d'origine ou dans un emballage assurant un niveau de protection identique.

Une preuve d'achat telle qu'une facture ou un reçu, attestant que le produit est always couvert par la garantie d'un an, doit etre presentee ou incluse pour que la garantie puisse s'appliquer.

Cette garantie est nulle dans les cas suivants : (a) le nombre de série apposoed en usine a ete modifie ou retire de ce produit ; (b) ce produit n'a pas ete achete apress d'un delaillant agreé KLIPSCH. Pour vérifier que votre produit a ete achete apress d'un delaillant agreé KLIPSCH et que son numero de série n'a pas ete modifie, téléphone au 1-800-KLIPSCH.

Cette garantie ne couvre que l'acheteur initial et se termine automatiquement avant expiration si ce produit est vendu ou cédé à un tiers.

Cette garantie ne couvres pas les dommages esthétiques ou les dégats resultant d'une utilisation abusive, d'un cas de force majeure, d'un accident, d'une utilisation commerciale ou de la modification de ce produit ou de l'un de ses composants. Cette garantie ne couvreet pas les dégats resultant d'une utilisation, d'un entretien ou d'une installation incorrecte, ou d'une tentative de réparation par quiconque autre que KLIPSCH ou un détaillant KLIPSCH autorisé par KLIPSCH à effectuer une réparation sous garantie. Toutre réparation non autorisée annule la presente garantie. Cette garantie ne couvreet pas les produits vendus EN L'ÉTAT.

LE SEUL RECOURS DU CLIENT EST LA RÉPARATION OU LE RÉPARATION SELON LES TERMES DE CETTE GARANTIE. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR TODT DOMMAGE DIRECT OU INDIRECT RÉSULTANT DU NON RESPECT DE TODTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE À CE PRODUIT. À L'EXCEPTION DES CAS OU LA LÉSISSION L'INTERDIT, CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE OU D'ADECUATION À UN USAGEPARTICULAR.

Certaines juridictions ne permettent pas l'exclusion ou la limitation des garanties implicées ou des dommages directs ou indirects. Il est donc possible que dans certains cas, les exclusions ci-dessus ne s'appliquent pas. Cette garantie vous confère des droits spécifiques, et vous pouvez également bénéficier d'autres droits variant suivant la juridiction.

GARANTIE DANS LES PAYS AUTRES QUE LES ETATS-UNIS ET LE CANADA

Si ce produit est vendu dans des pays autres que les États-Unis et le Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour bénéficier de toute intervention sous garantie applicable, contactez le vendeur auprès duquel le produit a été acheté ou le distributeur ayant foumi le produit.
