Type d'appareil	Aspirateur traîneau
Alimentation	Électrique
Puissance	Non précisé
Type de filtration	Filtre standard
Capacité du sac	Non précisé
Longueur du câble	Non précisé
Poids	Non précisé
Accessoires inclus	Brosse standard, tuyau flexible
Niveau sonore	Non précisé
Couleur	Non précisé
Garantie	Non précisé
Utilisation recommandée	Usage domestique
Instructions en	Anglais, Espagnol
Précautions	Assembler avec soin, petites pièces

FOIRE AUX QUESTIONS - RY3050 ROYAL

Comment allumer le ROYAL RY3050 ?

Pour allumer le ROYAL RY3050, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez également de remplacer le fusible si nécessaire.

Comment régler la température sur le ROYAL RY3050 ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour sélectionner la température souhaitée.

Quel type de produit peut être utilisé avec le ROYAL RY3050 ?

Le ROYAL RY3050 est conçu pour fonctionner avec des produits alimentaires adaptés à la cuisson à la vapeur, comme des légumes, du poisson ou du riz.

Comment nettoyer le ROYAL RY3050 après utilisation ?

Débranchez l'appareil et laissez-le refroidir. Ensuite, démontez les pièces amovibles et lavez-les à l'eau chaude savonneuse. Essuyez le corps de l'appareil avec un chiffon humide.

Que faire si l'eau s'évapore trop rapidement pendant la cuisson ?

Assurez-vous que vous avez ajouté une quantité suffisante d'eau dans le réservoir avant de commencer la cuisson. Vous pouvez également vérifier si le couvercle est bien fermé.

L'appareil fait un bruit étrange, que dois-je faire ?

Vérifiez que l'appareil est sur une surface stable. Si le bruit persiste, débranchez-le et contactez le service client pour une assistance supplémentaire.

Comment savoir si le ROYAL RY3050 a terminé le cycle de cuisson ?

L'appareil émettra un signal sonore lorsque le cycle de cuisson est terminé. Vous pouvez également vérifier le niveau d'eau dans le réservoir.

Est-il possible de cuire plusieurs aliments en même temps ?

Oui, le ROYAL RY3050 est conçu pour cuire plusieurs aliments en même temps, tant qu'ils nécessitent des temps de cuisson similaires.

Où puis-je trouver des pièces de rechange pour le ROYAL RY3050 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de ROYAL ou auprès de revendeurs agréés.

MODE D'EMPLOI RY3050 ROYAL

• Ne laissez jamais l'appareil sans surveillance quand il est branché. Débranchez-le quand il n'est pas utilisé ainsi qu'avant de procéder à son entretien.
• N'utilisez pas l'appareil à l'extérieur ou sur des surfaces mouillées.
• Ne laissez pas les enfants jouer avec l'appareil. Exercez une surveillance étroite quand l'appareil est utilisé par des enfants ou à proximité de ceux-ci.
• Utilisez l'appareil en respectant à la lettre les consignes de ce manuel. Utilisez seulement les accessoires recommandés par le fabricant. N'utilisez pas l'appareil si la fiche ou le cordon est endommagé. Si l'aspirateur ne fonctionne pas comme prévu, s'il est tombé, s'il a été endommagé, laissé à l'extérieur ou s'il est tombé dans l'eau, expédiez-le à un centre de réparation pour qu'il soit vérifié. Appelez le 1-800-321-1134 pour savoir quel est le centre de réparation le plus proche.
• coins ou bords tranchants. Évitez de passer l'appareil sur le cordon d'alimentation. Tenez le cordon hors de portée des surfaces chauffées.
• Ne débranchez pas l'appareil en tirant sur le cordon. Pour le débrancher, tirez sur la fiche et non sur le cordon.
• Ne manipulez pas la fiche ou l'aspirateur avec des mains mouillées.
• N'insérez pas d'objets dans les orifices. N'utilisez pas l'appareil si ses orifices sont obstrués ; enlevez de ces derniers la poussière, les peluches, les cheveux et tout ce qui pourrait réduire le débit d'air.
• Gardez les cheveux, les vêtements amples, les doigts et toute partie du corps à l'écart des ouvertures et des pièces en mouvement.
• Éteignez toutes les commandes avant de débrancher l'appareil.
• Faites bien attention quand vous nettoyez les marches d'escalier.
• N'aspirez aucun liquide inflammable ou combustible tel que de l'essence ; n'utilisez pas l'appareil en présence de ce type de matériaux.
• Examinez votre aspirateur et suivez toutes les instructions inscrites sur les étiquettes.
• N'utilisez pas de rallonge électrique avec cet aspirateur.
• Gardez le bout du tuyau, les tubes et autres ouvertures à l'écart de votre visage et de votre corps. Gardez vos mains, vos pieds, vos cheveux et vos vêtements à distance des pièces mobiles.
• N'utilisez pas cet appareil sans son sac à poussière ni ses filtres.
• Rangez l'aspirateur à l'intérieur. Rangez l'aspirateur après son utilisation pour ne pas trébucher dessus.
• Évitez d'aspirer tout objet qui brûle ou fume, comme les cigarettes, les allumettes et les cendres incandescentes.
• Tenez la fiche lors de l'enroulement du cordon. Veillez à ce que la fiche ne cingle pas lors de l'enroulement du cordon.
• Le tuyau contient des fils électriques. Ne l'utilisez pas lorsqu'il est endommagé, coupé ou percé. Évitez d'aspirer des objets tranchants.
• Mettez toujours l'interrupteur de l'appareil en position d'arrêt avant de connecter ou de déconnecter le tuyau ou le suceur motorisé.

• Veuillez lire soigneusement ces instructions avant d'utiliser le RY3050 Canister.
• Nous pouvons vous aider à assembler votre aspirateur et répondre à vos questions, composez le :

1-800-321-1134

(Etats-Unis et Canada)

• Site Web : www.royalvacuums.com

Avertissement:

L'assemblage de l'appareil comprend des petites pièces. Ces dernières présentent un danger d'étouffement.

Saisissez les spécifications de notre aspirateur ci-dessous.

N° de modulo :

Code de fabrication :

(Le code de fabrication se trouve sur la partie inférieure arrière de l'aspirateur)

Informations destinées aux consommateurs

• CET ASPIRATEUR A ÉTÉ CONÇU POUR UN USAGE DOMESTIQUE UNIQUÉMENT.

Consignes de sécurité importantes

Lorsque vous utilisez un appareil ménager, vous devez toujours suivre certaines précautions de sécurité, dont les suivantes :

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL - RESPECTEZ TOUJOURS À LA LETTRE CES INSTRUCTIONS DE SECURITE. - NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE - MISE EN GARDE - ASSEMBLEZ ENTIEREMENT L'ASPIRATEUR AVANT DE LE METTRE EN MARCHE - AVERTISSEMENT : LES CORDONS, FILS ÉLECTRIQUES ET/OU CÂBLE FOURNIS AVEC CE PRODUIT CONTIENNENT DES PRODUITS CHIMIQUES Y COMPRIS DU PLOMB OU DES COMPOSES DU PLOMB CONNU PAR L'ÉTAT DE CALIFORNIE POUR SON EFFET CANCERIGÉNE, POUVANT ENTRAINER DES MALFORMATIONS CONGENITALES ET ENDOMMAGER LES ORGANES DE REPRODUCTION. LAVEZ-VOUS LES MAINS APRES Toute UTILISATION.

Avertissement : pour réduire les risques d'incendie, de décharge électrique et de blessure :

• Ne laissez jamais l'appareil sans surveillance quand il est branché. Débranchez-le quand il n'est pas utilisé ainsi qu'avant de procéder à son entretien.
• N'utilisez pas l'appareil à l'extérieur ou sur des surfaces mouillées.
• Ne laissez pas les enfants jouer avec l'appareil. Exercez une surveillance étroite quand l'appareil est utilisé par des enfants ou à proximité de ceux-ci.
• Utilisez l'appareil en respectant à la lettre les consignes de ce manuel. Utilisez seulement les accessoires recommandés par le fabricant.
• N'utilisez pas l'appareil si la fiche ou le cordon est endommagé. Si l'aspirateur ne fonctionne pas comme prévu, s'il est tombé, s'il a été endommagé, laissé à l'extérieur ou s'il est tombé dans l'eau, expédiez-le à un centre de réparation pour qu'il soit vérifié. Appelez le 1-800-321-1134 pour savoir quel est le centre de réparation le plus proche.
• Ne tirez pas l'appareil par son cordon, ne vous servez pas du cordon comme poignée, ne fermez pas de portes sur le cordon et ne tirez pas le cordon sur des coins ou bords tranchants. Évitez de passer l'appareil sur le cordon d'alimentation. Tenez le cordon hors de portée des surfaces chauffées.
• Ne débranchez pas l'appareil en tirant sur le cordon. Pour le débrancher, tirez sur la fiche et non sur le cordon.
• Ne manipulez pas la fiche ou l'aspirateur avec des mains mouillées.
• N'insérez pas d'objets dans les orifices. N'utilisez pas l'appareil si ses orifices sont obstrués ; enlevez de ces dernier it d'air.
• Gardez les cheveux, les vêtements amples, les doigts et toute partie du corps à l'écart des ouvertures et des pièces en mouvement.
• Éteignez toutes les commandes avant de débrancher l'appareil.
• Faites bien attention quand vous nettoyez les marches d'escalier.
• N'aspirez aucun liquide inflammable ou combustible tel que de l'essence ; n'utilisez pas l'appareil en présence de ce type de matériaux.
• Examinez votre aspirateur et suivez toutes les instructions inscrites sur les étiquettes.
• N'utilisez pas de rallonge électrique avec cet aspirateur.
• Gardez le bout du tuyau, les tubes et autres ouvertures à l'écart de votre visage et de votre corps. Gardez vos mains, vos pieds, vos cheveux et vos vêtements à distance des pièces mobiles.
• N'utilisez pas cet appareil sans son sac à poussière ni ses filtres.
• Rangez l'aspirateur à l'intérieur. Rangez l'aspirateur après son utilisation pour ne pas trébucher dessus.
• Évitez d'aspirer tout objet qui brûle ou fume, comme les cigarettes, les allumettes et les cendres incandescentes.
• Tenez la fiche lors de l'enroulement du cordon. Veillez à ce que la fiche ne cingle pas lors de l'enroulement du cordon.
• Le tuyau contient des fils électriques. Ne l'utilisez pas lorsqu'il est endommagé, coupé ou percé. Évitez d'aspirer des objets tranchants.
• Mettez toujours l'interrupteur de l'appareil en position d'arrêt avant de connecter ou de déconnecter le tuyau ou le souffleur motorisé.

AVERTISSEMENT: Afin de réduire les risques de décharge électrique, cet appareil est muni d'une fiche polarisée (une tige est plus large que l'autre). Cette fiche ne peut être insérée dans une prise de courant polarisée que dans un sens. Si la fiche ne s'insère pas complètement dans la prise, inversez-la. Si elle ne s'insère toujours pas, demandez à un électricien qualifié d'installer la prise appropriée. Ne modifiez jamais la fiche.

L'aspirateur est muni d'un protecteur thermique qui coupera automatiquement le moteur en cas de surchauffe anormale. Si le dispositif de protection s'active, placez l'interrupteur en position d'arrêt et débranchez l'aspirateur. Examinez le système d'évacuation, d'aspiration, le tuyau, le godet à poussière et le deuxième filtre pour détecter toute obstruction. Au bout de 30 minutes, le moteur aura refroidi et l'aspirateur sera de nouveau prêt à être utilisé. REMARQUE: L'aspirateur doit demeurer à l'arrêt pendant la période de refroidissement de 30 minutes.

Félicitations!

Vous êtes désormais propriétaire d'un aspirateur Royal Ry3050. Nous sommes persuadés que cet appareil vous satisfaira pendant plusieurs années.

Nous sommes très fiers de nos produits et nous espérons que vous serez aussi satisfait que nous de leur qualité et de leur performance.

Merci d'utiliser les produits Royal®. Visitez notre site Web à www.royalvacuums.com.

TABLE des matières

Instructions de sécurité... Page 2 & 3

Description des caractéristiques... Page 5

Assemblage de l'appareil... Page 6

Installation du tuyau.... Page 6

Installation des accessoires... Page 6

Utilisation de l'appareil.... Page 7

Comment diminuer l'aspiration... Page 7

Sac : Dépose et remplacement.. Page 8

Filtre: Dépose et remplacement... Page 9

Bargement.. Page 9

Démonter et remplacement de la courroie et de larosse.. Page 10

Enlèvement et remplacement de l'ampoule de la lampe.. Page 11

Guide de dépannage... Page 11

Garantie limitee

ROYAL Appliance Mfg. Co. garantit au consommateur que cet aspirateur est exempt de vices de matière ou de fabrication pendant 2 années à compter de sa date d'achat d'origine. Conservez votre reçu d'achat d'origine pour justifier la date d'entrée en vigueur de la période de garantie.

Si l'appareil tombe en panne pendant la période couverte par la garantie, nous réparerons ou remplacerons gratuitemment toute pièce déficiente. L'appareil entier doit être renvoyé port payé à n'importe quel point de vente ou de réparation sous garantie de ROYAL®. Veuillez inclure une description détaillée du problème, la date d'achat, une copie du reçu d'achat d'origine ainsi que vos nom, adresse et numéro de téléphone. Si aucun centre de réparation ne se trouve dans votre région, appelez l'usine au 1-800-321-1134, au CANADA et aux ÉTATS-UNIS. N'utilise que les pièces de rechange Royal®.

Cette garantie ne couvre pas l'usure inhabituelle, les dommages causés par les accidents ou un usage abusif de l'appareil. Elle ne couvre pas non plus les brosses, les courroies plates, les filtres et les ampoules. Cette garantie ne couvre pas les réparations non autorisées. Cette garantie vous confère des droits reconnus par la loi et peut-être aussi d'autres droits. (Les autres droits peuvent varier d'un État à l'autre des États-Unis.)

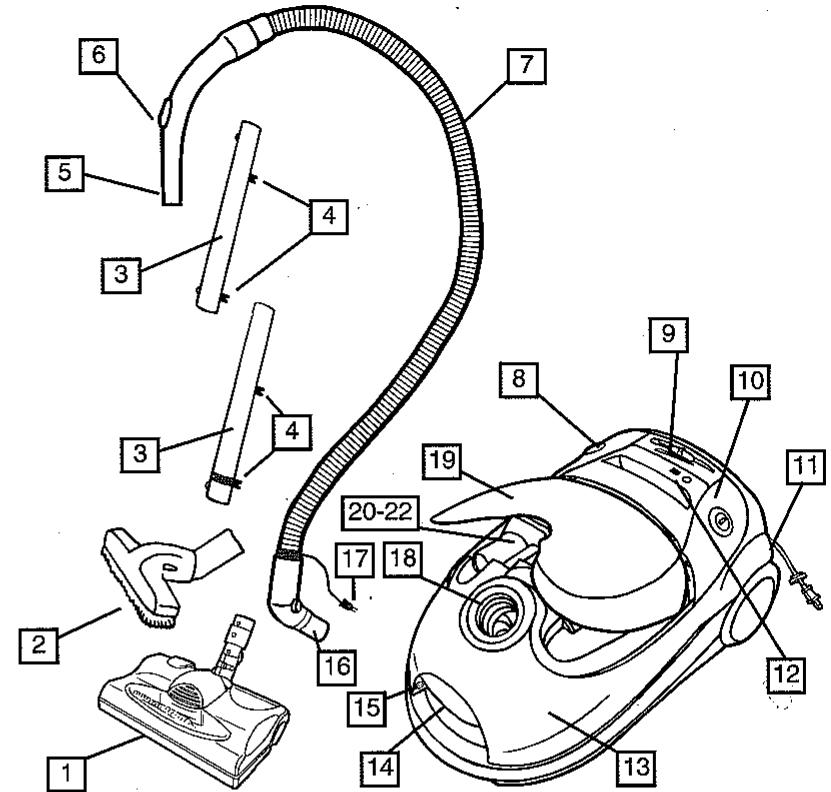

ACCESSOIRES

1. Suceur motorisé
2. Brosse pour parquet
3. Rallonge métallique
4. Cord Clips
5. Poignée
6. Contrôle d'aspiration
7. Tuyau
8. Enroulement automatique du cordon
9. Sélecteur de vitesse
10. Interrupteur marche/arrêt (on/off)
11. Cordon d'alimentation
12. Indicateur de sac plein
13. Couvercle avant
14. Poignée de transport
15. Orifice de prise pour tuyau
16. Connexion du tuyau
17. Prise du tuyau
18. Orifice de connexion
19. Trappe du support d'accessoires

Accessoires

1. Brosse à épousseter
2. Suceur plat
3. Brosse à tapisserie

Installation du tuyau/assemblage du SUCEUR motorisé

AVERTISSEMENT: AFIN DE RÉDUIRE LES RISQUES DE BLESSURES - DEBRANCHÉZ L'ASPIRATEUR AVANT D'ENLEVER OU D'INSTALLER LE TUYAU.

REMARQUE: Veillez vous référer à l'illustration 1 pour les instructions ci-dessous.

1. Attacher ensemble les deux tubes-rallonge jusqu'à ce que la tige s'enclenche en place. 2. Pousser les tubes assemblés dans le suceur.
2. Placer le cordon électrique dans les fentes à l'arrière des tubes.
3. Introduire la poignée du tuyau dans les tubes assemblés.
4. Insérez le cordon dans les encoches de la poignée.
5. Insérez le tuyau en appuyant jusqu'à ce qu'il s'enclenche (Schéma 2).
6. Insérez la « prise du tuyau » dans l'orifice pour prise du tuyau (Schéma 3)

Schema 2

Insérez le tuyau en appuyant jusqu'à ce qu'il s'enclenche.

Schema 3

insérez la « prise du tuyau » dans l'orifice pour prise du tuyau.

Suceur Puissant

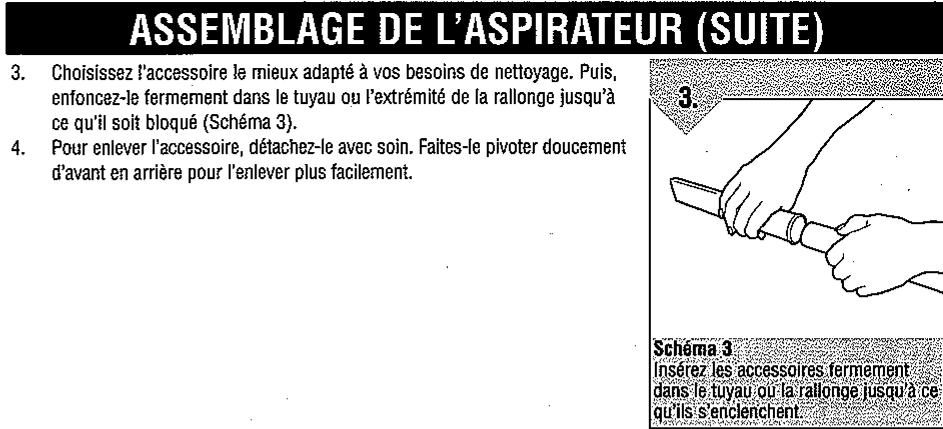

Installation des accessoires

1. Le tuyau peut s'utiliser seul ou en combinant diverses rallonges et accessoires.
2. Appuyez sur le bouton de déclenchement pour ouvrir la trappe du support à accessoires (Schema 1). Les accessoires sont rangés dans leurs emplacements respectifs (Schema 2).

Schema

Appuyez sur le bouton de déclenchement pour ouvrir la frappe

Schema 2

Les accessoires sont rangés dans l'appareil, sous la trappe du support à accessoires.

Utilisation de l'aspirateur :

1. Retirez le cordon de son compartiment de rangement et branchez-le sur une prise murale.

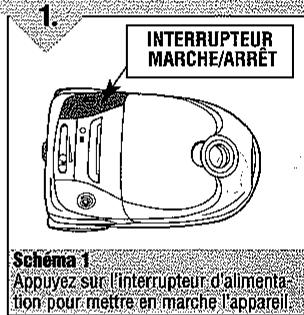

2. Appuyez sur l'interrupteur d'alimentation pour mettre en marche l'appareil (Scheme 1).
3. Sélectionnez le nettoyage moquette ou parquet.

a. Nettoyage moquette - Débloquez l'interrupteur d'alimentation avec le pied pour «mettre en marche » le suéur motorisé. Veillez à ce que le rouleau-brosse pivote pour un nettoyage efficace et soigneux. b. Nettoyage parquet - Suceur motorisé : Débloquez l'interrupteur d'alimentation pour arrêter le suéur motorisé. Veillez à ce que le rouleau-brosse ne pivote plus. Brosse pour parquet : Déconnectez le suéur motorisé et fixez le rouleau sur la rallonge. REMARQUE: Pour éviter les risques de blessures- débranchez l'aspirateur avant de connecter ou de déconnecter le suéur motorisé.

Comment diminuer l'aspiration :

REMARQUE: Pour le nettoyage des rideaux, des tapis ou d'autres objets mobiles, diminuez la puissance d'aspiration pour empêcher l'accessoire de nettoyage de les aspirer.

1. Réglez le sélecteur de vitesse à la puissance d'aspiration souhaitée (Scheme 1).
2. Pour diminuer encore plus la puissance d'aspiration, poussez le curseur de contrôle d'aspiration jusqu'à obtenir la puissance d'aspiration souhaitée (Scheme 2).

Schéma 1 Réglez le sélecteur de vitesse à la puissance d'aspiration souhaitée

Schéma 2 Pour diminuer encore plus la puissance d'aspiration, réglez le curseur de contrôle d'aspiration.

DEPOSE Du SAC:

AVERTISSEMENT: POUR REDUIRE L RISQUE DE LÉSION A CAUSE DE PIECES EN MOUVEMENT, DEBRANCHÉZ L'APPAREL AVANT DE PROCESSÉ À SON ENTRETIEN.

1. Lorsque le voyant de l'indicateur sac plein est rouge, remplacez le sac.
2. Enlevez le tuyau en appuyant sur les 2 boutons qui se trouvent à l'extrémité du tuyau et tirez vers le haut. Enlevez le couvercle avant (Schema 1)
3. Retirez le compartiment du sac à poussière en tirant sur la poignée du compartiment du sac à poussière (Scheme 2).
4. Enlevez le sac à poussière plein du compartiment en en appuyant sur le loquet de déclenchement (charnière) du compartiment (Scheme 3).

Scheme 1 Relévez le couvercle avant.

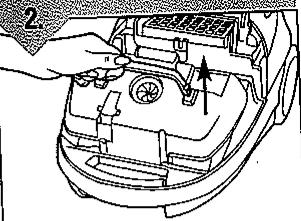

Scheme 2 Enlevez le compartiment du sac à poussière

1. Insérez un nouveau sac dans le compartiment en insérant le collier du sac marqué « THIS SIDE DOWN » dans le dispositif de guidage du sac à poussière. (Schema 1). Veillez à le fixer en bloquant le collier du sac sous le loquet de déclenchement (charnière).
2. Remettez le compartiment du sac et le sac dans l'aspirateur en glissant la grande languette du compartiment du sac dans le dispositif de guidage (Schéma 2).
3. Fermez le couvercle avant. REMARQUE: Si le sac n'est pas installé correctement, le couvercle ne peut pas être fermé.
4. Avant de reconnecter le tuyau, veillez à ce que l'orifice d'aspiration du sac à poussière soit bien aligné sur l'orifice de connexion du tuyau (Scheme 3).
5. Reconnectez le tuyau.

1 Scheme 1 Remplacez le sac dans le compartiment

2 Scheme 2 Remplace le compartiment et le sac dans le dispositif de guidage.

Schéma 3 Volets a co I onfice d'aspiration du sac a poussiere soit bien aligne sur Iortice de connexion du tuyau.

EILTRE D'evacuation

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE DE LÉSION À CAUSE DE PIECES EN MOUVEMENT, DÉBRANCHEZ L'APPAREIL AVANT DE PROCESSER À SON ENTRETIEN. Pour obtenir un filtre de rechange (Part # 2-RY3311-000), veillez composer le : 1-800-321-1134 ou visiter le site www.royalvacums.com pour connaître le centre de service le plus proche. REMARQUE: Changez le filtre tous les ans. Le filtre d'évacuation se trouve sous le couvercle de la partie supérieure de l'appareil.

1. Relevez la languette du filtre d'évacuation. 2 Enlevez le filtre et remplacez-le.
2. Insérez le nouveau filtre et appuyez jusqu'à ce qu'il s'emboîte.

Compartiment du filtre

AVERTISSEMENT: POUR REDUIRE LE RISQUE DE LÉSION À CAUSE DE PIECES EN MOUVEMENT, DÉBRANCHEZ L'APPAREIL AVANT DE PROCÉDER À SON ENTRETIEN. Pour obtenir un filtre de rechange (Part # 1-RY3200-000), veuillez composer le : 1-800-321-1134 ou visiter le site www.royalvacuums.com pour connaître le centre de service le plus proche.

REMARQUE: Changez le filtre 2 fois par an.

Le filtre du compartiment du sac se trouve dans l'aspirateur derrière le sac en papier.

1. Ouvrez le couvercle avant. 2 Enlevez le compartiment et le sac en papier.
2. Dégagez le portefiltre du dispositif de guidage.
3. Enlevez le filtre usé et remplacez-le.
4. Insérez le porte-filtre dans le dispositif de guidage et faites-le glisser jusqu'à ce qu'il soit bien en place.

Le diagramme ci-dessus illustre l'emplacement du compartiment du filtre et du filtre d'évacuation.

Rangement

1. Pour arrêter l'appareil, appuyez sur l'interrupteur (Scheme 1).
2. Retirez la fiche de la prise murale.
3. Pour ranger automatiquement le cordon d'alimentation dans son, appuyez sur le bouton d'enroulement du cordon (Schema 1).

Pour ranger le cordon d'alimentation, appuyez sur le bouton d'enroulement

Retrait et remplacement de la courroie ou du rouleau-brosse

AVERTISSEMENT: POUR REDUIRE LES RISQUES DE BLESSURES, DEBRANCHER L'ASPIRATEUR AVANT TOUT ENTRETIEN. ASSEMBLAGE OUTFIL NÉCESSAIRE: TOURNEVIS CRUCIFORME

Pour obtenir une courroie de rechange (n° de pièce 1-672260-001), veuillez appeler le 1-800-321-1134 ou visiter le site www.royalvacuums. pour connaître le centre de service le plus proche.

1. Enlevez le souffleur motorisé de l'appareil.
2. Pour enlever le dispositif de protection du suceur : Retournez le suceur motorisé. Enlevez les cinq (5) vis (Scheme 1). REMARQUE : Les vis tombent lorsque vous tournez le suceur motorisé.
3. Rabattez le suceur motorisé vers le haut. Soulevez soigneusement le couvercle.
4. Soulever et enlever le rouleau-brosse (Schéma 3).
5. Enlevez la courroie cassée et remplacez-la par une nouvelle courroie (Schema 4). Enroulez la courroie autour de l'arbre-moteur et de l'extrémité du rouleau-brosse : (la courroie doit être placée sur la partie surélevée du rouleau-brosse ne portant pas de poles).
6. Insérez le rouleau-brosse dans la fente "n"1 puis la fente n 2. Faites pivoter le rouleau-brosse pour vous assurer que la courroie n'est pas tordue.
7. Remettez en place le dispositif de protection du sucre. Retournez le sucre motorisé et remettez les cinq (5) vis (Scheme 6).

Scheme 1 Enlevez le dispositif de protection du suéur. Les flèches indiquent l'emplacement des vis.

Scheme 2 Soulevez le couvercle du suceur motorisé

Scheme 3 Soulever et retirer le rouleau-brosse

Schéma 4 Enlevez la courroie cassée et remplacez-la par une nouvelle courroie.

Schéma 5 Insérez le rouleau-brosse dans la fente n°1 puis la fente n°2.

Schéma 6 Remettez en place le dispositif de protection du sucre. Retournez le sucre motorisé et remettez les cinq (5) vis.

Avertissement: pour réduire le RISQUE de CHOC électrique:

DEBRANCHEZ L'ASPIRATEUR AVANT D'ENLEVER ET DE REMPLACER L'AMPOULE.

REMARQUE: Cet aspirateur utilise une ampoule automobile courante : n^a 906, 13.0 volts.

OUTIL NÉCESSAIRE: TOURNEVIS À POINTE

1. Enlevez le suceur motorisé de l'appareil.
2. Pour enlever le dispositif de protection du sucreur : Retournez le sucreur motorisé. Enlevez les cinq (5) vis (Scheme 1).
3. Rabattez le suécur motorisé vers le haut. Soulevez soigneusement le couvercle.
4. Tirez sur l’ampoule pour la sortir de sa douille. Ne la tournez pas. Enfoncez la nouvelle ampoule dans la douille.
5. Remettez en place le dispositif de protection du suceur. Retournez le suceur motorisé et remettez les cinq (5) vis.

Schéma 1 Enlevez les cinq (5) vis.

Scheme 2 Tirez sur la ampoule pour la sortir de sa douille. Enfoncez la nouvelle ampoule dans la douille.

GUIDE DE DÉPANNAGE

AVERTISSEMENT : AFIN DE RÉDUIRE LES RISQUES DE BLESSURE CORPORELLE, DÉBRANCHÉZ L'APPAREIL AVANT DE PROCESSER À SON ENTRETIEN
Problème	Causes possibles	Solutions possibles
L'appareil ne fonctionne pas	1. La fiche du cordon d'alimentation n'est pas bien insérée dans la prise de courant.2. Prise du tuyau non connectée à l'aspirateur.3. Un fusible est grillé ou le disjoncteur est déclenché.4. L'appareil doit être entretenu.5. Le protecteur thermique arrêté le moteur en cas de surchauffe anormale.	1. Bien enfincher le cordon d'alimentation.2. Insérez la prise du tuyau dans l'orifice pour prise du tuyau - Pg. 6.3. Apportez l'appareil au centre de réparation ou téléphonez au 1-800-321-1134.4. Apportez l'appareil au centre de réparation ou téléphonez au 1-800-321-1134.5. Revoyez la的最后一 partie des instructions de sécurité OU appelaz le 1-800-321-1134.
L'appareil n'aspire pas ou n'a qu'une faible suction	1. Vide-poussière non installé correctement.2. Vide-poussière plein3. Le rouleau-brosse est usé.4. La couroîre est cassée ou usée.5. Le filtre est bouché.6. Le tuyau de sucreur / le passage de la salété est bouché.7. Le rouleau-brosse est sur arrêt.	1. Revoir l'enlèvement et la réinstallation du vide-poussière - Pg. 8.2. Remplacer le sac en papier - Pg. 8.3. Remplacer le rouleau-brosse - Pg. 10.4. Remplacer la couroîre - Pg. 10.5. Remplacement du filtre - Pg. 9.6. Retirer le couvercle de la base du sucreur; retirer l'obstruction OU retarder le tuyau; retirer l'obstruction.7. Mettre le rouleau-brosse sur marche - Pg. 7.
De la poussière s'échappe de l'aspirateur	1. Vide-poussière plein.2. Vide-poussière non installé correctement.3. Le tuyau n'est pas installé correctement.	1. Revoir l'enlèvement et la réinstallation du vide-poussière - Pg. 8.2. Revoir l'enlèvement et la réinstallation du vide-poussière - Pg. 8.3. Revoir « installation du tuyau » - Pg. 6.
Les accessoires de l'appareil n'aspirent pas	1. Le tuyau est obstrué.2. Le tuyau d'aspiration est obstrué.3. Vide-poussière plein.4. Filtre obstrué.	1. Enlever le tuyau et les accessoires, dégager les obstructions - Pg. 6.2. Enlevez le tuyau et nettoyez l'orifice d'aspiration.3. Remplacer le sac en papier - Pg. 8.4. Remplacement du filtre - Pg. 9.

TOUT AU TRE ENTRETIEN DOIT ETRE EFFECTUE PAR UN REPRESENTANT AUTORISE

Pour obtenir de l'aide supplémentaire, consultez les Pages jaunes afin de connaître les dépositaires Royal® autorisés. Les cours de transport aller-retour à partir de l'endroit où sont effectuées les réparations doivent être défrayés par le propriétaire de l'appareil. Les pièces réparables utilisées dans cet appareil peuvent facilement être remplacées et sont disponibles auprès des dépositaires ou revendeurs Royal® autorisés. Identifiez tous les aspirateurs par le numéro du modèle et le code de fabrication lorsque vous demandez des informations ou que vous commandez des pièces de rechange. (Le numéro de modèle figure au bas de l'appareil).
