Type de produit	Serveur de stockage MAXDATA PLATINUM 2200 IR M7
Caractéristiques techniques principales	Processeur Intel Xeon, jusqu'à 32 Go de RAM, 4 baies pour disques durs
Alimentation électrique	Alimentation redondante, 500W
Dimensions approximatives	482 x 600 x 88 mm
Poids	Environ 20 kg
Compatibilités	Compatible avec les systèmes d'exploitation Windows Server et Linux
Type de batterie	Non applicable (serveur sans batterie intégrée)
Tension	100-240V AC
Puissance	500W
Fonctions principales	Stockage de données, sauvegarde, virtualisation
Entretien et nettoyage	Vérifier régulièrement les ventilateurs et les filtres à poussière, mise à jour du firmware
Pièces détachées et réparabilité	Pièces disponibles via le fabricant, conception modulaire pour un accès facile
Sécurité	Fonctionnalités de sécurité intégrées, telles que le chiffrement des données et les contrôles d'accès
Informations générales utiles	Idéal pour les PME, garantie de 3 ans, support technique disponible

FOIRE AUX QUESTIONS - PLATINUM 2200 IR M7 MAXDATA

Comment réinitialiser le MAXDATA PLATINUM 2200 IR M7?

Pour réinitialiser votre MAXDATA PLATINUM 2200 IR M7, éteignez l'ordinateur, puis appuyez sur le bouton de réinitialisation situé à l'arrière de l'unité pendant environ 10 secondes.

Que faire si l'ordinateur ne s'allume pas?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Si l'ordinateur ne s'allume toujours pas, essayez de remplacer le câble d'alimentation.

Comment résoudre les problèmes de surchauffe?

Assurez-vous que les ventilateurs fonctionnent correctement et que les grilles d'aération ne sont pas obstruées. Nettoyez régulièrement l'intérieur de l'ordinateur pour enlever la poussière.

Comment mettre à jour le BIOS?

Téléchargez la dernière version du BIOS depuis le site officiel de MAXDATA, puis suivez les instructions fournies pour effectuer la mise à jour en toute sécurité.

Pourquoi l'écran reste-t-il noir au démarrage?

Cela peut être dû à un problème de connexion avec le moniteur ou à un problème matériel. Vérifiez les câbles et essayez de démarrer l'ordinateur en mode sans échec.

Comment vérifier la mémoire RAM?

Utilisez un outil de diagnostic de mémoire comme MemTest86. Démarrez l'outil à partir d'une clé USB et suivez les instructions pour tester la RAM.

Que faire si le système d'exploitation ne démarre pas?

Essayez de démarrer à partir d'un support de récupération pour réparer le système. Si cela échoue, envisagez de réinstaller le système d'exploitation.

Comment résoudre les problèmes de connexion réseau?

Vérifiez les paramètres de votre routeur et assurez-vous que le câble Ethernet est correctement branché. Essayez de redémarrer le routeur et l'ordinateur.

Où trouver le manuel utilisateur?

Le manuel utilisateur est disponible en format PDF sur le site officiel de MAXDATA dans la section support.

Comment contacter le support technique?

Vous pouvez contacter le support technique de MAXDATA par téléphone ou par e-mail via les informations fournies sur leur site web.

MODE D'EMPLOI PLATINUM 2200 IR M7 MAXDATA

Nous vous remercions d'avoir besoin du serveur MAXDATA PLATINUM 2200 IR. Ce document décrit l'installation, l'activation et la configuration du système.

Suivez le lien « User-Support und Treiber » sur le site Internet www.maxdata.de pour accéder à la zone de téléchargement et télécharger un manuel plus détaillé.

Avertissement

Installation et réparation

L'installation et la réparation de ce produit doivent être confiées au personnel d'entretien qualifié uniquement afin d'éviter tout risque de blessure par électrocution.

Capot du boîtier

Pour satisfaire aux exigences en matière de sécurité, d'émission et de température, chaque capot ne doit être retiré et toutes les baies doivent être fixées avec les supports de lecteur.

Sécurité de la batterie

La batterie risque d'exploser si elle n'est pas remplacée convenablement.

Mettre les piles usagées au rebut conformément aux consignes du fabricant et à la réglementation en vigueur dans votre pays.

Attention

Décharges électrostatiques

Respectez les procédures de protection contre les décharges électrostatiques lors de l’intégration du système pour éviter d’endommager la carte serveur et/ou les autres composants du serveur.

Alimentation du serveur

Mise sous/hors tension du système : Le bouton d'alimentation NE COUPE PAS l'alimentation secteur du système. Pour éteindre le serveur, il faut impérativement debrancher le cordon d'alimentation de la prise murale ou du chassis.

Choix de l'emplacement

Ce système est donc pour fonctionner dans un environnement de bureau standard. Choisissez un emplacement :

• Propre, sec et exempt de particules atmosphériques (autres que la poussière).
• Bien aéré et distant des sources de chaleur, y compris la lumière directe du soleil et les radiateurs.
• À l'écart de sources de vibration ou de chocs physiques.
• Isolé des champs électromagnétiques forts produits par les appareils électriques.
• Dans les régions orageuses, nous recommandons de brancher le système à un parafoudre et de débrancher les lignes de télécommunication reliant votre modem pendant un orage.
• Équipé d'une prise murale mise à la terre
• Spacieux pour faciliter l'accès au(x) cordon(s) d'alimentation pour déconnecter l'alimentation.

Caractéristiques techniques

Dimensions: - Hauteur : 8,73 cm Largeur:43cm - Profondeur : 70,48 cm - Poids maximum du chassin 29,5 kg Alimentation du système - 100-127 V à 50/60 Hz; 12 A max - 200-240V à 50/60 Hz; 6 A max. Plage de températures : de +10 °C à +30 °C.

Conformité aux normes

Ce produit est conforme aux normes suivantes :

• EN 60950 - Sécurité
• EN 55022 - Émissions
• EN 55024 - Immunité
• EN 61000-3-2 - Harmoniques
• EN 61000-3-3 - Fluctuations de tension - Directive CEM 89/336/CEE

Ce produit est accompagné d'une déclaration de conformité CE (CENELEC Europe).

Ce serveur est conforme à la norme européenne 2002/95/CE (RoHS).

Composants du châssis

A. Poignées du rack B. Panneau arrière SAS/SATA C. Dispositif de ventilation D. Module de distribution électrique E. Logement du module d'alimentation (prend en charge jusqu'à deux modules d'alimentation) F. Ensemble carte adaptatrice G. Commutateur du détecteur d'ouverture du châssis H. Conduit de ventilation du processeur

I. Mémoire système J. Ensemble ventilateurs système (option redondante illustrée) K. Carte d'interconnexion de réseaux L. Panneau de commande (panneau de commande standard illustré) M. Baie à double fonction - 6ème DD ou lecteur (option) N. Baies de disques durs O. Baie de lecteur optique ultra-mince

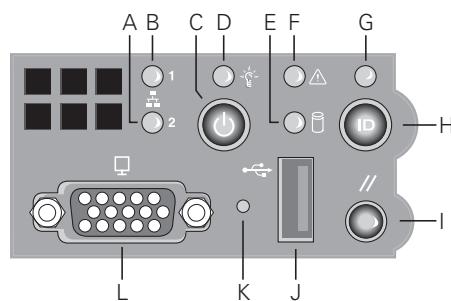

Panneau de contrôle standard

A. Témoin d'activité sur carte réseau 2 B. Témoin d'activité sur carte réseau 1 C. Bouton sous tension/veille D. Témoin sous tension/veille E. Témoin d'activité sur le disque dur F. Témoin d'état système

G. Témoin d'identification du système H. Bouton d'identification du système I. Bouton de réinitialisation K. Bouton NMI L. Port vidéo

Panneau de commande local (en option à la place du panneau de commande standard)

Arrière du serveur

A. Port USB 2.0 B. Écran LCD C. Bouton de contrôle du menu, défilément vers le haut D. Bouton de contrôle du menu, défilément vers le bas E. Bouton de contrôle du menu, défilément vers la gauche F. Bouton de contrôle du menu, Entrée G. Témoin d'identification du système H. Témoin sous tension/veille

I. Bouton sous tension/veille J. Témoin d'état système K. Témoin d'activité sur carte réseau 2 L. Témoin d'activité sur carte réseau 1 M. Témoin d'activité du disque dur N. Bouton de réinitialisation O. Port USB 2.0

A. Logements de carte d'extension de profil bas B. Logements de carte d'extension PCI pleine hauteur C. Module d'alimentation supérieur D. Prise électrique supérieure E. Prise électrique inférieure F. Module d'alimentation inférieur (en option) G. Module E/S (en option) H. Carte réseau de gestion du serveur (en option)

I. Carte reseau 1 J. Carte reseau 2 K. USB 6 L. USB5 M. Connecteur série A DB-9 O. Connecteur série B RJ45

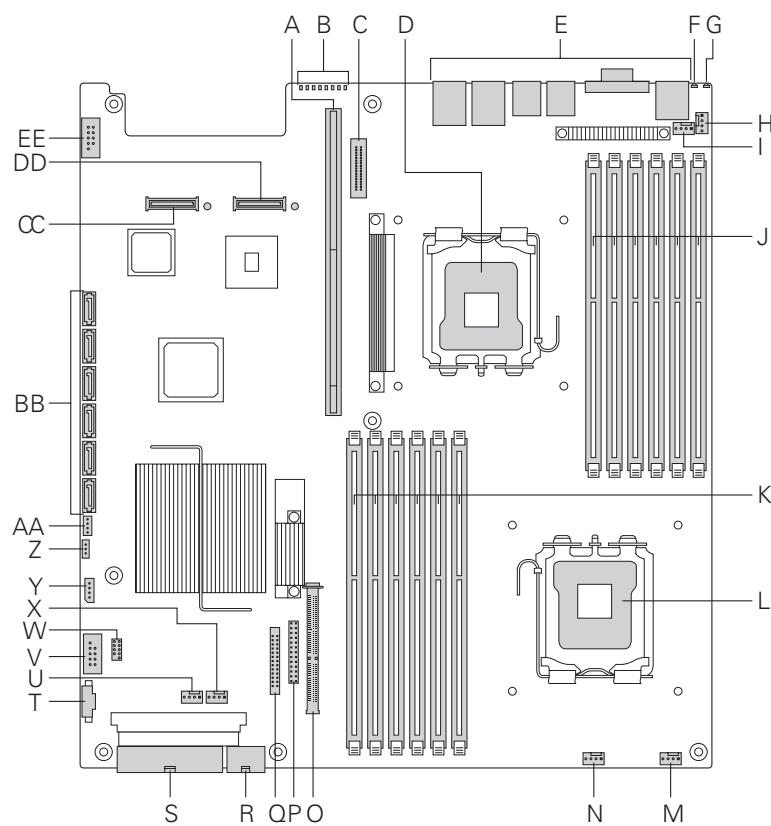

Emplacement des composants et des connecteurs sur la carte serveur

A. Emplacement pour carte adaptatrice Intel@ a 280 broches B. Témoins du code d'autotest de mise sous tension C. Support Intel® RMM3 D. Processeur 1 E. Panneau arrête E/S F. Témoin d'identification G. Témoin d'état du système H. Support de ventilateur I. Support de ventilateur J. Logements DIMM du processeur 1 K. Logements DIMM du processeur 2 L. Processeur 2 M. Support de ventilateur N. Support de ventilateur O. Connecteur de platine d'interconnexion P. Connecteur du panneau avant

Q. Connecteur de ventilateur intégré R. Connecteur d'alimentation 2x4 S. Connecteur d'alimentation principale T. Connecteur SMBus du bloc d'alimentation U. Support de ventilateur V. Support USB W. Support de disque électronique X. Support de ventilateur Y. Support LCP IPMB Z. Support OEM IPMB AA. Support SGPIO BB. Connecteurs SATA CC. Connecteur 2 de carte mezzanine de module E/S DD. Connecteur 1 de carte mezzanine de module E/S EE. Support de port série B

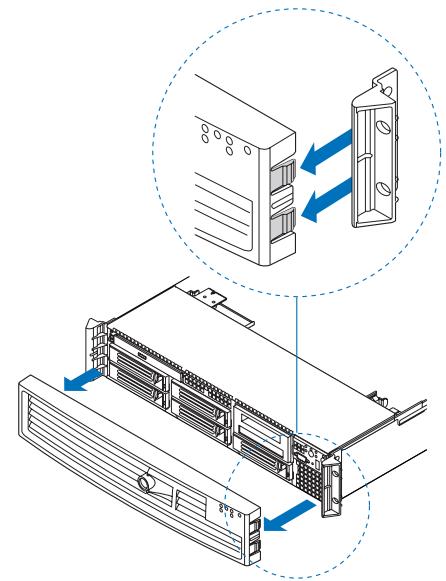

5 Retrait de la façade

Déverrouillez la façade et retirez-la du serveur.

6 Fixation de la façade

Poussez la façade jusqu'à ce qu'elle soit convenablement fixée à l'avant du serveur.

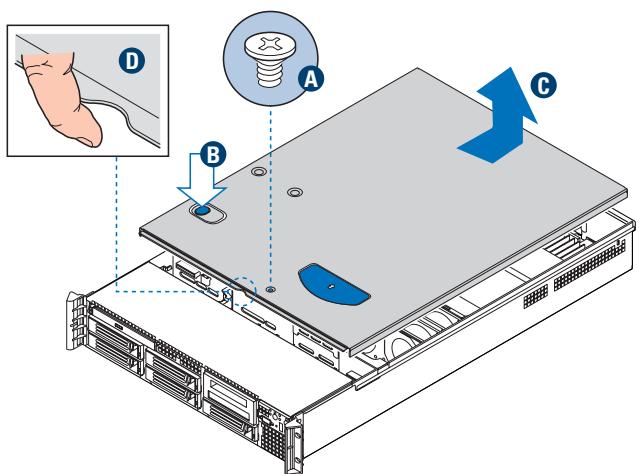

7 Retrait du couvercle du serveur

1 Retirez la vis de sécurité, le cas échéant. Voir la dette « A » dans l'illustration ci-dessous. 2 Tout en appuyant sur le bouton bleu en haut du serveur (voir lecture « B »), glissez le couvercle vers l'arête (voir lecture « C ») jusqu'à la butée. 3 Insérez votre doigt dans l'encoche (voir lecture « D ») puis soulevez le couvercle pour le retirer.

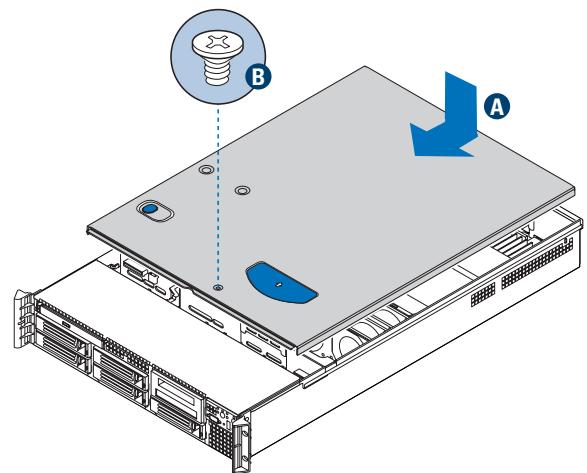

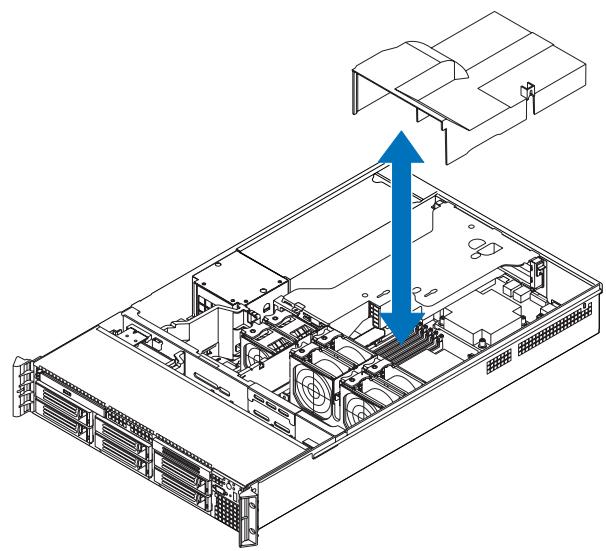

8 Installation du couvercle du serveur

1. Posez le couvercle sur le serveur de sorte que les bords latéraux du couvercle s'alignent avec les parois latérales internes du serveur. 2. Faites glisser le couvercle vers l'avant jusqu'à ce qu'il s'enclenche (voir lettre « A »).

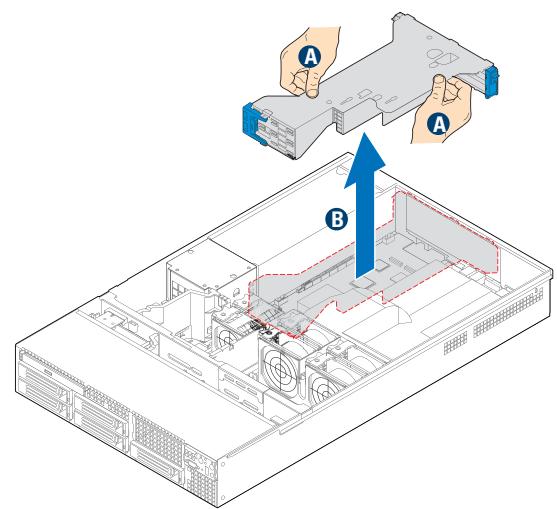

10 Retrait de l'ensemble carte adaptatrice-carte d'extension PCI

1 Saisissez les deux loquets des cartes adaptatrices avec le pouce et l'index (voir lecture « A ») et soulevez pour libérer l'ensemble carte adaptatrice. 2 Soulevez l'ensemble carte adaptatrice (voir dette « B »).

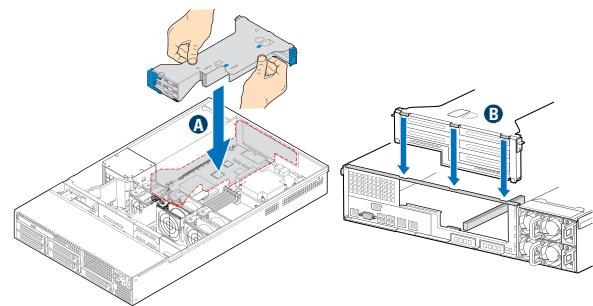

11 Installation de l'ensemble carte adaptatrice-carte d'extension PCI

1 Alignez les trois crochets de l'ensemble carte adaptatrice sur les encoches correspondantes à l'arrière du serveur (voir lecture « B »). 2 Appuyez uniformément jusqu'à ce que les trois crochets à l'arrière de l'ensemble carte adaptatrice PCI se fixent aux encoches du panneau arrière du serveur. Les cartes adaptatrices s'insèrent dans les supports correspondants de la carte serveur.

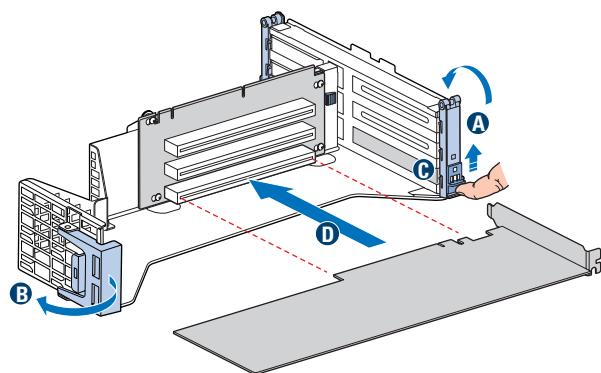

12 Insertion d'une carte d'extension PCI

1 Ouvrez le clip de fixation arrière en poussant la glissière bleue vers le haut et en tournant le clip en position ouverte (voir figure « A »). 2 Ouvrez le clip de fixation avant en tournant de 90 degrés vers l'extérieur (voir figure « B »). 3 Retirez le panneau de support du logement de carte d'extension sélectionné (voir figure « C »). 4 Introduisez la carte d'extension dans le connecteur de carte adaptatrice (voir figure « D »). 5 Fermez les deux clips de fixation.

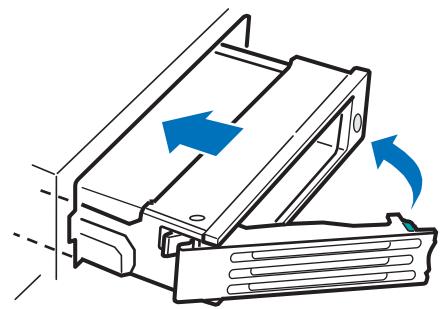

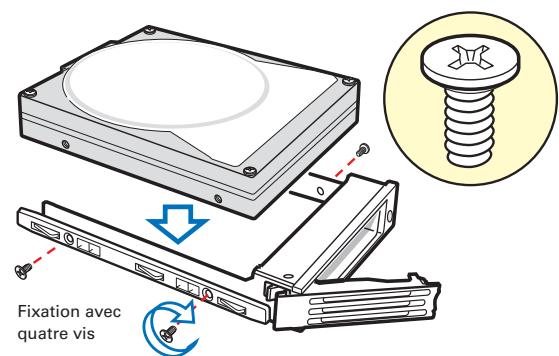

13 Installation des disques durs

1 Retirez l'emballage plastique.

Support de lecteur

2 Installez le disque dur.

3 Installez l'ensemble de support

Remarque

Le levier du support doit être maintenu en position OUVERTE pour l'installation dans le châssis. Faites glisser le support dans le châssis jusqu'à la butée, puis tournez le levier jusqu'à ce qu'il se ferme.

4 Schéma de numérotation du disque dur

Baie de lecteur primaire lecteur 0

Attention

Si vous installez moins de 6 lecteurs ou périphériques, les baies de lecteur vides doivent être remplies à l'aide de supports avec déflecteurs pour assurer le refroidissement adéquat du système. Pour ne pas endommager le châssis, utilisez uniquement les supports fournis avec le serveur.

14 Remplacement du bloc d'alimentation

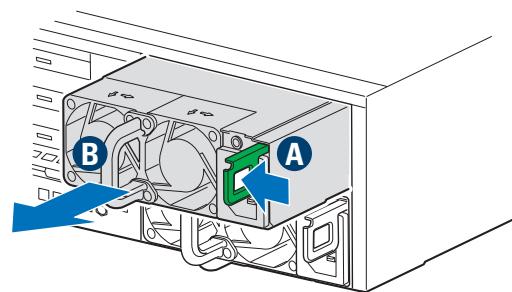

1 Si un bloc d'alimentation est installé, relâchez le loquet et retirez le bloc d'alimentation en tirant la poignée, comme dans l'illustration ci-dessous.

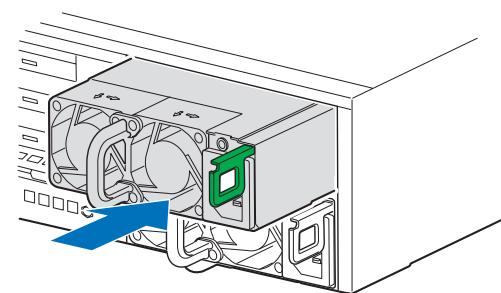

2 Insérez le module d'alimentation de rechange dans la cage du bloc d'alimentation jusqu'à son enclenchement.
