FOIRE AUX QUESTIONS - PLATINUM 200 I M9 MAXDATA

Comment redémarrer le MAXDATA PLATINUM 200 I M9 en cas de gel?

Pour redémarrer le MAXDATA PLATINUM 200 I M9, appuyez longuement sur le bouton d'alimentation jusqu'à ce que l'appareil s'éteigne, puis appuyez à nouveau sur le bouton pour le rallumer.

Que faire si l'écran reste noir?

Vérifiez que l'alimentation est correctement branchée et que le câble fonctionne. Si l'écran est toujours noir, essayez de déconnecter et reconnecter l'alimentation.

Comment effectuer une mise à jour du BIOS?

Téléchargez la dernière version du BIOS depuis le site officiel de MAXDATA, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Que faire si le système ne démarre pas?

Vérifiez tous les câbles internes et externes, assurez-vous que les composants sont correctement installés. Si le problème persiste, envisagez de réinitialiser le BIOS aux paramètres par défaut.

Comment résoudre les problèmes de surchauffe?

Assurez-vous que les ventilateurs fonctionnent correctement et que les grilles d'aération ne sont pas obstruées. Nettoyez les poussières accumulées et vérifiez l'application de la pâte thermique sur le processeur.

Le système ne reconnaît pas ma mémoire RAM, que faire?

Vérifiez la compatibilité de votre RAM avec la carte mère. Assurez-vous qu'elle est correctement installée dans les slots dédiés. Essayez d'utiliser des modules de RAM différents si possible.

Comment réinitialiser le mot de passe du BIOS?

Pour réinitialiser le mot de passe du BIOS, vous pouvez retirer la pile de la carte mère pendant quelques minutes, puis la remettre. Cela réinitialisera les paramètres du BIOS aux valeurs par défaut.

Que faire en cas de bruit étrange émanant de l'appareil?

Identifiez la source du bruit. Cela peut provenir des ventilateurs, du disque dur ou d'autres composants. Si le bruit persiste, envisagez de contacter le support technique pour une assistance.

Comment vérifier les erreurs de disque dur?

Utilisez un outil de diagnostic de disque dur tel que CHKDSK sous Windows pour vérifier les erreurs. Vous pouvez également utiliser des logiciels tiers pour effectuer une analyse approfondie.

Le système est lent, que puis-je faire?

Vérifiez l'utilisation du processeur et de la mémoire avec le gestionnaire des tâches. Envisagez de désinstaller les programmes inutiles, de libérer de l'espace sur le disque dur ou d'ajouter de la mémoire RAM.

MODE D'EMPLOI PLATINUM 200 I M9 MAXDATA

Manuel d'Utilisateur

1 Installation du système 5

Consignes de sécurité 5

Position du serveur 5

Mises en garde sur l'accès au système 6

Connexion du système 7

Connecteurs de la face arrière 7

Mise sous tension du système 8

2 Caractéristiques du serveur 9

Emplacement des supports et des connecteurs 10

Cavaliers de configuration 11

Connecteur SSI du panneau avant 11

Configuration matérielle 12

Processeur 12

Memoire 12

Modules mémoire pris en charge 12

Matériel en option 12

Module de gestion à distance 12

3 Installation et mises à niveau du matériel 13

Avant de commencer 13

Outils et accessoires requis 13

Retrait et installation de la façade 13

Retrait du couvercle du châssis 14

Fixation d'un lecteur de 5,25 pouces (DVD, dévideur) 14

Installation des lecteurs SATA ou SAS remplaçables à chaud 14

Installation ou remplacement d'un processeur 16

Installation d'un processeur 16

Installation du dissipateur thermique 19

Retrait d'un processeur 20

Installation d'une carte PCI 20

Installation et retrait d'un module mémoire 21

Installation de DIMM 21

Remplacement de la pile de secours 22

4 Utilitaires du serveur 25

Utilisation de l'utilitaire BIOS Setup 25

Démarrage de Setup 25

Si vous n'accédez pas au Setup 25

Menu de Setup 25

Effacement du CMOS 27

Configuration du système pour Serial ATA RAID intégré 28

Configuration du BIOS 28

Création du jeu Creating Intel® Matrix Storage Technology RAID 28

Création du jeu LSI Technology RAID 28

Chargement des pilotes RAID (Windows Server 2003) 29

5 Installation sur un rack 31

Nomenclature 31

Installation 32

Spécifications relatives au bloc d'alimentation 35

Tension d'entrée du bloc d'alimentation 300 watts unique 35 Tensions de sortie du bloc d'alimentation 300 watts unique. 35 Tensions d'entrée du bloc d'alimentation redondante de 350 watts 35 Tensions de sortie du bloc d'alimentation redondante de 350 watts. 35

7 Informations réglementaires et de conformité 37

Conformité du produit aux normes 37

Conformité aux normes de sécurité 37 Conformité du produit aux normes RoHS 37 Conformité du produit aux normes EMC 37 Symboles de conformité du produit aux normes 37

Remarques sur la compatibilité électromagnétique 37

Europe (Déclaration de conformité aux directives européennes) 37

Illustrations

1. Connecteurs du panneau arrière 7
2. Commandes et indicateurs du panneau avant 8
3. Emplacement des composants et des connecteurs sur la carte 10
4. Cavaliers de configuration 11
5. Connecteur SSI du panneau avant 11
6. Façade 13
7. Déblocage du support de lecteur de la cage replacable à chaud 14
8. Retrait de l'appareil de maintien en plastique 15
9. Fixation du disque dur à la cage 15
10. Introduction du support d'unité dans la cage 15
11. Ouverture du levier du support du processeur 16
12. Ouverture du plateau de chargement 17
13. Retrait du couvercle de protection du plateau de chargement 17
14. Insertion du processeur 17
15. Fermeture du plateau de chargement et du levier du support 18
16. Installation du dissipateur thermique 19
17. Installation de modules DIMM 21
18. Remplacement de la pile 23

Tableaux

1. Témoins de carte réseau 7
2. Caractéristiques du serveur 9
3. Composants et connecteurs de la carte 10
4. Commandes clavier 26
5. Tensions de sortie du bloc d'alimentation de 300 watts 35
6. Tensions de sortie du bloc d'alimentation de 350 watts 35
7. Symboles de certification du produit 37

Position du serveur

Tenez compte des critères suivants lors de la création d'un espace de travail pratique et sécurisé et de la configuration de l'ordinateur.

Avertissement

Le système est utilisable dans des lieux où la température est adaptée à l'homme. Toutefois, évitez les lieux où le taux d'humidité est supérieur à 70% et les endroits poussiéreux ou sales. En outre, ne pas conserver le serveur à des températures supérieures à +30°C et inférieures à +10°C.

Avertissement

Pour assurer un bon refroidissement et une bonne circulation de l'air, utilisez le système lorsque les panneaux du châssis sont fixés.

Avertissement

Vérifiez que les câbles qui relient le serveur aux périphériques ne sont pas trop serrés.

Avertissement

Assurez-vous que les cordons de connexion et d'alimentation sont correctement rangés afin d'éviter de trébucher.

Avertissement

Lorsque vous enregistrez des données sur les disques durs du serveur ou sur une disquette, elles sont stockées sous forme d'informations magnétiques. Veillez à ce qu'elles ne soient pas endommagées par des champs magnétiques ou électromagnétiques.

Avertissement

Étant donné que les pièces électroniques peuvent être exposées à des vibrations, aucun appareil mécanique ne doit être posé sur la même surface que le serveur. Cette consigne est d'autant plus importante pour les imprimantes à impact dont les chocs peuvent endommager le disque dur.

Avertissement

Conditions, périphériques et câbles potentiellement dangereux : conditions électriques dangereuses peuvent être présentes sur les câbles de communication, d'alimentation et de téléphone. Éteignez le serveur et débranchez le cordon d'alimentation, les systèmes de télécommunication, les réseaux et les modems reliés au serveur avant de l'ouvrir. Procédez ainsi pour éviter tout dommage corporel ou matériel.

Avertissement

Protection contre les décharges électrostatiques : elles peuvent endommager les lecteurs de disques, les cartes et les autres pièces. Nous vous conseillons de suivre les consignes détaillées dans le chapitre 3 uniquement sur un poste anti-statique. Si aucun poste n'est disponible, éliminez les charges électrostatiques en portant un bracelet antistatique relié au châssis, sur toute surface métallique non peinte, lorsque vous manipulez des pièces.

Attention

Pour tenir le serveur à l'écart des sources électriques, veillez à débrancher le cordon d'alimentation de la prise murale.

Attention

Pour assurer la stabilité du produit, les supports du sol doivent être tournés vers l'extérieur (version sur colonne uniquement).

Avertissement

Pour éviter le risque de blessure corporelle ou de dépréciation du matériel, observez systématiquement les consignes de sécurité suivantes lorsque vous ouvrez le produit :

• Mettez hors tension les périphériques raccordés au produit.
• Mettez hors tension le système en appuyant sur le bouton de mise hors tension (position arrêt).
• Déconnectez l'alimentation en débranchant les cordons d'alimentation du système ou de la prise murale.
• Déconnectez les câbles et les lignes de télécommunication reliés au système.
• Conservez les vis et les autres dispositifs de fixation lorsqu vous retirez le(s) panneau(x) d'accès. Une fois que vous avez terminé, remettez les panneaux en place avec les vis ou dispositifs de fixation d'origine.
• Ne pas ouvrir l'alimentation. Aucun composant de l'alimentation ne peut être réparé. Retournez-le au fabricant en cas de problème.
• Mettez le serveur hors tension et débranchez tous les cordons d'alimentation avant d'ajouter ou de remplacer un composant non connectable à chaud. Lorsque you remplacez une alimentation connectable à chaud, débranchez le cordon d'alimentation branché à l'alimentation à remplacer avant de la retirer du serveur.

Avertissement

Si le serveur fonctionnait, les processeurs et les dissipateurs thermiques risquent d'être chauds. À moins d'ajouter ou de retarder un composant connectable à chaud, laissez le système refroidir avant d'ouvrir les panneaux. Pour éviter d'entrer en contact avec des composants chauds pendant une installation connectable à chaud, soyez prudent lorsque vous retirez ou installez des composants connectables à chaud.

Avertissement

Pour éviter de vous blesser, ne touchez pas les pales de ventilateur en mouvement. Si votre système est fourni avec une protection pour ventilateur, n'utilisez pas le système sans cette protection.

Connexion du système

Connecteurs de la face arrêté

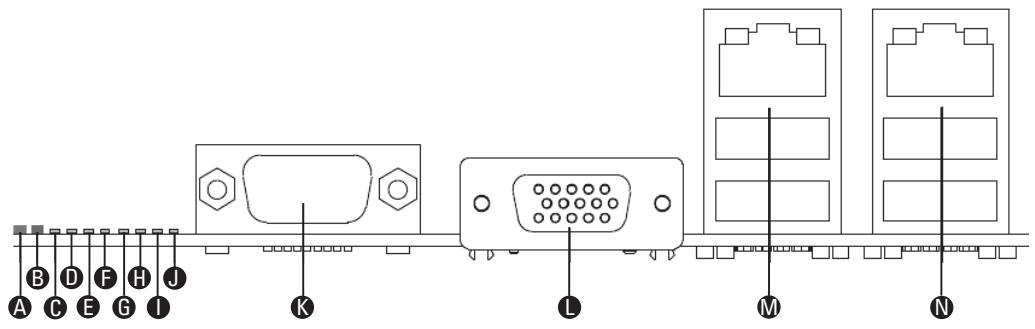

Illustration 1. connecteurs du panneau arrêté

A. DEL d'identification du système H. DEL de diagnostic 2 B. DEL d'état I. DEL de diagnostic 1 C. DEL de diagnostic 7 (DEL MSB) J. DEL de diagnostic 0 (DEL LSB) D. DEL de diagnostic 6 K. Port série A E. DEL de diagnostic 5 L. Port vidéo F. DEL de diagnostic 4 M. Carte réseau 1 (haut, port de gestion par défaut), deux ports USB (bas) G. DEL de diagnostic 3 N. Carte réseau 2 (haut), deux ports USB (bas)

Les témoins de carte réseau situés à droite et à gauche de chaque carte réseau fournissent les informations suivantes :

Tableau 1. Témoins de carte réseau

Témoin	État du tímeoin	Description
Gauche	Éteint	Pas de connexion réseau
	Vert	Connexion réseau établie
	Vert clignotant	Activité de transmission/réception
Droit	Éteint	Connexion 10 Mbps (si le tímeoin gauche est allumé ou clignote)
	Vert	Connexion 100 Mbps
	Orange	Connexion 1000 Mbps

Mise sous tension du système

À l'avant du boîtier, vous trouvez tous les boutons indispensables tels que le bouton d'alimentation et les témoins du disque dur. Appuyez brièvement sur le bouton d'alimentation une seule fois pour initialiser le serveur.

Illustration 2. Commandes et indicateurs du panneau avant

A. Témoin d'alimentation B. Témoin du disque dur C. Témoin de la carte réseau 2 D. Témoin de la carte réseau 1 E. Température critique du fond de panier*

F. Ports USB avant G. Bouton d'alimentation H. Bouton de réinitialisation I. Désactiver l'alarme du fond de panier*

• Uniquement pour le Platinum 200 avec fond de panier SAS / S-ATA en option. Le fond de panier signale une température critique au moyen d'un voyant (un avertissement sonore retentit également en cas de températures critiques). Cela peut laisser penser à une panne de ventilateur.

2 Caractéristiques du serveur

Ce chapitre décrit succinctement les principales caractéristiques du système serveur. Il désigne les principales caractéristiques et connexions du serveur.

Le tableau 2 est une liste des caractéristiques du serveur.

Tableau 2. Caractéristiques du serveur

Caracteristique	Description
Dimensions du châssis	Hauteur 450 mmLargeur 195 mmProfondeur 501 mmPoids maximum du châssis 18 kg
Processeur	• Prise en charge d'un processeur Intel® Xeon® 3400 • Socket LGA 1156
Mémoire	Deux canaux de mémoire pouvant accueillir des modules sans tampon DDR3 1066/1333 MHz (UDIMM) ou DDR3 ECC (RDIMM, série 3400 de processeurs Intel® Xeon® uniquely). • Jusqu'à 2 UDIMM ou 3 RDIMM ( série 3400 de processeurs Intel® Xeon® uniquely) par canal • 32 Go max. avec 8 RDIMM ECC (DRAM de 2 Gbits) et 16 Go max. avec 8 UDIMM ECC (DRAM de 1 Gbit)
Jeu de puces	• Contrôleur d'entrée-sortie Intel® 3420 • Contrôleur ServerEngines LLC Pilot II BMC (BMC intégré)
Interfaces de péripériques	Connexions externes :• Un port video DB-15• Un port série A DB-9• Deux ports réseau RJ45 pour 10/100/1000 Mb/s. • Quatre ports USB 2.0 (panneau arrière) • Deux ports USB 2.0 (avant) Connexions internes :• Un port USB 2x5 pour deux ports USB 2.0• Un port vertical USB de type A• Un connecteur 2x5 pour port série B• Six ports SATA-II avec prise en charge RAID intégrée (Technologie Matrix Storage Raid, Raid 0, 1, 5, 10) • Un port pour un module de gestion à distance en option 3
Vidéo	Contrôleur ServerEngines LLC Pilot II intégré avec carte video 2D intégrée, mémoire DDR2 de 64 Mo, dont 8 Mo de mémoire graphique
Réseau local	• Un contrôleur Gigabit Ethernet 82574L • Un contrôleur Gigabit Ethernet 82578DM
Evolutivité	• Emplacement 1°: Port PCI 5V 32 bits / 33 MHz• Emplacement 2°: PCI Express Gen1 x4 (connexion x1) • Emplacement 3°: PCI Express Gen1 x8 (connexion x4) • Emplacement 4°: PCI Express Gen2 x8 (connexion x4) • Emplacement 5°: PCI Express Gen2 x8 (connexion x8) • Emplacement 6°: PCI Express Gen2 x16 (connexion x8)
Disques durs	Prise en charge de• Deux disques durs SATA internes Ou• Quatre disques durs SATA ou SAS replacables à baud maximum
Bloc d'alimentation	Alimentation de 300 W / 350 W simple ou redondante
Ventilateurs	Deux ventilateurs système et un ventilateur de processeur
Gestion du système	Un contrôleur BMC (baseboard management) intégré et compatible IPMI 2.0 • Support de module de gestion distant 3 (clavier, video et souris sur IP) • Support de logiciel de gestion du système

Emplacement des supports et des connecteurs

L'illustration 3 indique l'emplacement des principaux composants de la carte.

Illustration 3. Emplacement des composants et des connecteurs sur la carte

Tableau 3. Composants et connecteurs de la carte

Étiquette	Description	Étiquette	Description
A.	Logement 1, 32 Mbits/33 MHz PCI	S.	Connecteur de ventilateur UC
B.	Emplacement 2, PCI Express Gen1 x1 (connecteur x4)	T.	Connecteur USB SSD
C.	Connecteur Intel RMM3	U.	Connecteur du module SAS
D.	Emplacement 3, PCI Express Gen1 x4 (compatible PCI Express Gen2)	V.	Ventilateur système 1
E.	Emplacement 4, PCI Express Gen2 x4 (connecteur x8)	W.	IPMB
F.	Emplacement 5, PCI Express Gen2 x8 (connecteur x8)	X.	SATA_SGPIO
G.	Emplacement 6, PCI Express Gen2 x8 (connecteur x16)	Y.	HSBP
H.	Batterie CMOS	Z.	Port USB type A
I.	Connecteur Ethernet et double USB	AA.	Port SATA 0
J.	Connecteur Ethernet et double USB	BB.	Port SATA 3
K.	Ventilateur système 4	CC.	Port SATA 1
L.	Port video	DD.	Port SATA 4
M.	Port série externe	EE.	Port SATA 2
N.	Connecteur d'alimentation principale	FF.	Port SATA 5
O.	Connecteur d'alimentation UC	GG.	Connecteurs USB
P.	Ventilateur système 3	HH.	Connecteur du panneau avant
Q.	Ventilateur système 2	II.	Port série interne
R.	Socket UC

Cavaliers de configuration

L'illustration 4 indique l'emplacement des cavaliers de configuration.

Illustration 4. Cavaliers de configuration

Connecteur SSI du panneau avant

La carte serveur contient un connecteur SSI de 24 broches de panneau avant. Le schéma suivant illustre la répartition des broches de ce connecteur.

Illustration 5. Connecteur SSI du panneau avant

A. Voyant d'alimentation

D. Bouton de réinitialisation

B. Témoin du disque dur

E. Témoin carte réseau 1

C. Bouton d'alimentation

F. Témoin carte réseau 2

Configuration matérielle

Pour prévenir tout problème d'intégration ou la détérioration de la carte, votre système doit être configuré comme suit.

Processeur

La carte mère prend en charge un processeur Intel® Xeon® 3400 avec une puissance nominale thermique (TDP, thermal design power) jusqu'à 95 W et 2,5 GT/s.

Mémoire

La carte serveur comprend deux canaux de mémoire possédant chacun jusqu'à trois supports DIMM. La configuration minimale est un DIMM dans l'emplacement DIMM_A1. Il est conseillé de faire correspondre les DIMM entre les canaux (DIMM_A2 - DIMM_B2). Les supports DIMM portant un numéro inférieur seront remplis avant les supports de valeur plus élevé.

Modules mémoire pris en charge

• Modules DIMM DDR3 de 1,5 V, enregistrés (RDIMM) ou sans tampon (UDIMM). Le mélange des formats RDIMM et UDIMM n'est pas autorisé.
• Les technologies DIMM et DRAM suivantes sont prises en charge :
• Formats RDIMM:
• Technologie DRAM x8 de 2 Gb
• DDR3 1333 (uniquement à une et à deux rangées), DDR3 1066 et DDR3 800
• Formats UDIMM :

-À une et deux rangées - Technologie DRAM x8 de 2 Gb - DDR3 1333, DDR3 1066 et DDR3 800

Module de gestion à distance

Le module de gestion à distance permet de bénéficier de fonctions étendues de gestion du serveur.

Une carte réseau est spécialement prévue pour assurer l'accès à distance.

Avant de commencer

Avant d'utiliser le serveur, lisez attentivement les consignes de sécurité au début de ce manuel.

Les références système relatives au chassis concernent un serveur monté sur socle, vu depuis l'avant.

Outils et accessoires requis

• Tournevis cruciforme Phillips (n°1 et n°2)
• Pinces à bec fin
• Bracelet antistatique et tapis de mousse conducteur (recommandés)

Retrait et installation de la façade

Pour retirer la façade, suivez les instructions suivantes :

1. Libérez les deux pattes en plastique situées en haut de la façade par une légère pression (voir illustration 6, point A).
2. Tournez la façade à un angle de maximum et tirez-la à la diagonale vers le haut.

Pour fixer la façade, suivez les instructions suivantes :

1. Fixez la façade avec les crochets sur la crête métallique, au bas de la face avant du chassin. Pendant la pose, la façade forme un angle ouvert d'environ en haut du chassin.
2. Tournez la façade vers le chassin et poussez-la jusqu'à ce que les crochets s'accrochent sur le dessus.

Illustration 6. Façade

Retrait du couvercle du châssis

1. Retirez le couvercle.
2. Desserrez les trois vis à serrage à main qui fixent le couvercle avant gauche au chassin.
3. Tirez le couvercle (d'environ 1 cm) afin que les crochets de guidage puissent glisser hors des rainures du chassin.
4. Retournez le couvercle du chassin vers le haut, de côté puis retirez-le.

Fixation d'un lecteur de 5,25 pouces (DVD, dévideur)

Le serveur est fourni avec six rails de montage pour des lecteurs de 5,25 pouces. Les rails inutilisés se trouvent sur le châssis, à côté ou au-dessus des zones de montage des cages de lecteur.

1. Retirez le couvercle du châssis.
2. Dévissez deux rails de lecteur à côté des cages de lecteur.
3. Fixez un rail au lecteur du côté gauche et droit. Les poignées vertes sont tournées vers l'extérieur.
4. Retirez le cache de la baie de 5,25 pouces (châssis et façade).
5. Terminez l'insertion du lecteur dans la baie jusqu'à ce que les rails soient fixés.
6. Branchez le lecteur à l'alimentation et au câble de données, conformément aux instructions du fabricant.
7. Remettez le châssis en place et reconnectez la façade.

Pour retirer un lecteur de 5,25 pouces, poussez les poignées vertes vers l'intérieur, vers les rails de montage et tirez le lecteur et les rails vers l'avant.

Installation de lecteurs SATA ou SAS remplaçables à chaud

1. Appuyez sur le loquet vert (lettre « A ») à l'extrémité du support pour le dégager de la cage du lecteur. Tirez le levier noir (lettre « B ») pour ouvrir entièrement le support. Une fois le levier ouvert, il dégagera le support de la cage.

Illustration 7. Déblocage du support de lecteur de la cage replacable à chaud

1. Sortez le support de la cage.
2. Retirez les quatre vis qui fixent l'appareil de maintien en plastique au support d'unité. Retirez l'appareil de maintien en plastique.

Illustration 8. Retrait de l'appareil de maintien en plastique

1. Retirez le disque dur du support en dévissant les quatre vis qui étaient fixées à l'appareil de maintien en plastique. Veillez à ce que l'extrémité du connecteur du disque dur fasse face à l'arête du support. Assurez-vous que l'étiquette du disque dur fasse face au support.

Illustration 9. Fixation du disque dur à la cage

1. Avec le levier noir ouvert, introduisez le support dans la cage. Puis, tournez le levier vers le haut pour verrouiller le support.

Illustration 10. Introduction du support d'unité dans la cage

Remarque

Suivez les instructions détaillées ci-après pour installer ou remplacer un processeur au lieu des instructions fournies avec le processeur.

Si vous installez un second processeur, veillez à ce que ce dernier soit identique au premier, du même voltage et de la même vitesse. Ne pas installer des processeurs de types ou de fréquences différents.

MISES en GARDE

Le processeur doit être adapté : vous risquez d'endommager la carte serveur si vous installez un processeur inadapté.

Protection antistatique et manipulation du processeur : prévenez le risque de décharges électrostatiques ennant les précautions suivantes : (1) Touchez le châssis métallique avant de toucher le processeur ou la carte serveur. Restez en contact avec le châssis métallique pour dissiper les charges électrostatiques lorsque vous manipulez le processeur. (2) Évitez tout déplacement inutile.

Installation d'un processeur

1. Observez les consignes de sécurité et de protection antistatique précitées et au début de ce manuel.
2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.
3. Débranche le cordon d'alimentation secteur du serveur.
4. Retirez le couvercle du serveur.
5. Recherchez le support du processeur (voir illustration 3 à la page 10).
6. Déconnectez et retirez les composants nécessaires pour accéder au support du processeur.
7. Appuyez sur le levier du support du processeur. En appuyant, éloignez-le du support pour le libérer du crochet. Ouvrez complètement le levier du support. Voir illustration 11.

Illustration 11. Ouverture du levier du support du processeur

1. Poussez la languette arrêt avec le doigt pour remonter légèrement l'avant du plateau de chargement. Ouvrez complètement le plateau de chargement. Voir illustration 12.

Illustration 12. Ouverture du plateau de chargement

1. Si un couvercle de protection recouvre le plateau de chargement, retirez-le et conservez-le pour une utilisation ultérieure.

Illustration 13. Retrait du couvercle de protection du plateau de chargement

1. Retirez le processeur de la boîte et retirez le cache de protection.
2. Alignez le processeur avec le support de sorte que les deux encoches correspondent aux broches du support du processeur. Insérez doucement le processeur dans le support.

Illustration 14. Insertion du processeur

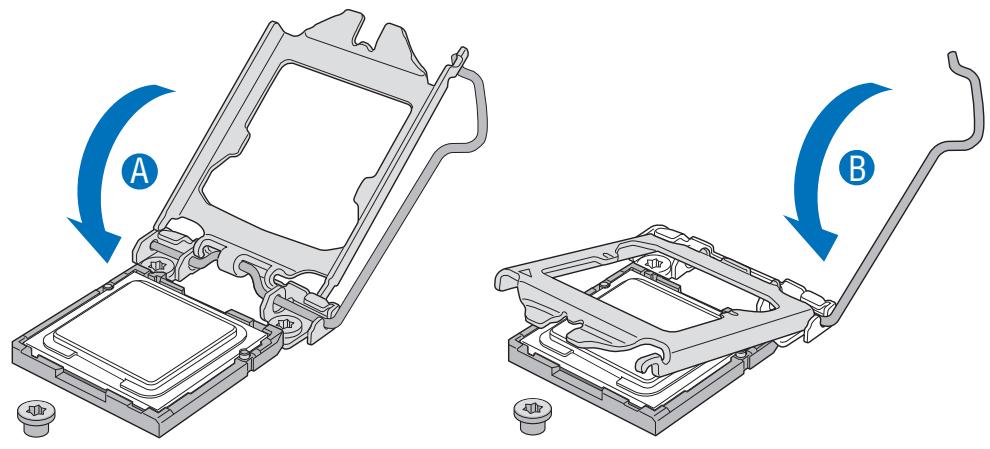

1. Fermez le plateau de chargement (voir la lecture "A"), le levier du support et assurez-vous que la languette du plateau de chargement s'engage sous le levier du support lorsqu'il est complètement fermé (voir les lettres "B" et "C").

Illustration 15. Fermeture du plateau de chargement et du levier du support

1. Fixez le dissipateur thermique (voir ci-dessous).

Installation du dissipateur thermique

Un matériel d'interface thermique tapisse le fond du dissipateur thermique. Veillez à ne pas l'endommager lorsque vous déballez le dissipateur thermique.

1. Posez le dissipateur thermique sur le processeur en superposant les vis imperdables sur les douilles autour du processeur.
2. Dévissez les quatre vis imperdables du dissipateur thermique en procédant diagonalement. Ne pas serrer une vis entièrement avant d'avoir commencé à visser les autres.
3. Serrez les quatre vis imperdables uniformément.

Illustration 16. Installation du dissipateur thermique

1. Remettez toutes les pièces que vous avez retirées ou débranchées.
2. Remettez le couvercle du serveur en place et rebranchez le cordon d'alimentation.

Retrait d'un processeur

1. Conformez-vous aux consignes de sécurité et de protection contre les décharges électrostatiques fournies au début du présent guide.
2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.
3. Débranche le cordon d'alimentation secteur du serveur.
4. Retirez le couvercle du serveur.
5. Dévissez les quatre vis imperdables du dissipateur thermique.
6. Tordez légèrement le dissipateur thermique pour rompre le joint entre le dissipateur et le processeur.
7. Soulevez le dissipateur thermique. S'il se soulève avec résistance, tordez le dissipateur. Ne pas forcer car vous pourriez endommager le processeur.
8. Soulevez le levier du processeur.
9. Soulevez le plateau de chargement de l'UC.
10. Retirez le processeur
11. Si vous installez un processeur de rechange, reportez-vous à la section « Installation du processeur ». Si non, installez le couvercle de protection du support sur le support de processeur vide et remettez le couvercle du châssis en place.

Installation d'une carte PCI

Les périphériques et les cartes d'extension ne sont pas fournies avec le système et doivent être achetées séparément. Les emplacements PCI peuvent accueillir des cartes d'extension pleine hauteur ou de profil bas. Si une carte profil bas est fixée dans l'emplacement d'extension pleine hauteur, elle doit être équipée d'un support PCI pleine hauteur standard.

1. Conformez-vous aux consignes de sécurité et de protection contre les décharges électrostatiques fournies au début du présent guide.
2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.
3. Débranche le cordon d'alimentation secteur.
4. Retirez le couvercle du châssis.
5. À l'arrêt du chassin, dévissez l'écran de protection PCI pour le retirer. Conservez la vis.
6. Insérez la carte PCI dans l'emplacement PCI.
7. Fixez solidement la carte dans le châssis avec la vis retirée à l'étape 5.
8. Rebranchez ou réintroduisez les composants internes que vous avez déconnectés ou retirés.
9. Remettez le couvercle en place. Rebranchez les composants externes que vous avez déconnectés.
10. Branchez le cordon d'alimentation.

Installation et retrait d'un module mémoire

L'écran en soie de la carte affiche DIMM_A3, DIMM_A2, DIMM_A1, DIMM_B3, DIMM_B2 et DIMM_B1 à partir du centre de la carte. DIMM_A3 est le module le plus proche du support du processeur. Voir le chapitre 2 “Mémoire” pour connaître les exigences de la mémoire.

Installation de DIMM

Pour installer une DIMM, procédez comme suit :

1. Conformez-vous aux consignes de sécurité et de protection contre les décharges électrostatiques fournies au début du présent guide.
2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.
3. Débranche le cordon d'alimentation.
4. Retirez le couvercle du serveur.
5. Localisez les prises DIMM. Voir illustration 3.

Illustration 17. Installation de modules DIMM

1. Veillez à ce que les clips des prises DIMM soient poussés vers l'extérieur, en position ouverte.
2. Tenez les modules DIMM par les extrémités lorsque vous les retirez de leur emballage antistatique.
3. Placez la DIMM au-dessus du support. Alignez la petite encoche située sur le bord inférieur du module DIMM avec la clé du support (voir l'encart de l'illustration 17).
4. Introduisez le bord inférieur de la DIMM dans le support.
5. Lorsque le module est inséré, poussez dangereusement le bord supérieur. Veillez à ce que les clips soient bien en place.
6. Rebranchez ou réintroduisez les composants internes que vous avez déconnectés ou retirés.
7. Remettez le couvercle en place. Rebranchez les composants externes que vous avez déconnectés.
8. Branchez le cordon d'alimentation.

Remplacement de la pile de secours

La pile au lithium située sur la carte serveur alimente l'horloge temps réel (RTC) pendant une durée pouvant atteindre 10 ans en l'absence de toute autre source d'alimentation. Lorsque la pile commence à faiblir, la tension qu'elle fournit diminue et les paramètres du serveur stockés dans la mémoire RAM CMOS de l'horloge temps réel (par exemple, la date et l'heure) peuvent être erronés. Pour obtenir la liste des piles de rechange agréées, contactez votre responsable Service clientèle ou votre revendeur.

Avertissement

Danger d'explosion en cas de remplacement incorrect de la pile. Remplacez-la uniquement par une pile du même type ou d'un type équivalent recommandé par le fabricant. Mettez au rebut les piles usagées en vous conformant aux instructions du fabricant.

Pour remplacer la pile, procédez comme suit :

1. Observez les consignes de sécurité et de protection antistatique de la section « Consignes de sécurité ».
2. Éteignez tous les périphériques connectés au serveur. Éteignez le serveur.
3. Débranchez le cordon d'alimentation secteur du serveur.
4. Retirez le châssis du serveur et recherchez la pile.
5. Soulevez le dispositif de maintien de la pile (voir illustration 18).
6. Dégagez la pile de son socle.

Illustration 18. Remplacement de la pile

1. Mettez la pile au rebut en observant les réglementations locales.
2. Retirez la pile au lithium de son emballage et, en prenant soin de respecter la polarité, insérez-la dans le socle prévu à cet effet.
3. Fermez le châssis.
4. Exécute le programme Setup pour restaurer les paramètres de configuration de l'horloge temps réel (RTC).

Utilisation de l'utilitaire BIOS setup

Cette section décrit les options de l'utilitaire BIOS Setup qui sert à modifier les valeurs par défaut de la configuration du serveur. Vous pouvez exécuter le BIOS Setup avec ou sans système d'exploitation.

Démarrage de setup

Vous pouvez entrer dans et démarrer le BIOS Setup dans plusieurs cas :

Lorsque vous mettez le serveur sous tension, après la fin du test de la mémoire par le POST. Lorsque vous avez placé le cavalier CMOS sur la carte serveur en position « Clear CMOS » (activé)

Dans ces deux cas, l'invite suivante apparait pendant l'autotest de mise sous tension (POST) :

Press <F2> to enter SETUP

Le troisième cas concerne la corruption du CMOS/NVRAM. Vous verrez d'autres invites mais pas l'invite <F2>

Warning: CMOS checksum invalid

Dans ce cas, le BIOS chargera les valeurs par défaut du CMOS et tentera le redémarrage.

Si vous n'accédez pas au setup

Si vous ne pouvez pas lancer le programme BIOS Setup, vous serez peut-être amené à effacer la mémoire CMOS. Pour savoir comment procéder, reportez-vous à la section « Effacement du CMOS »

Menu de setup

Chaque page de menu du programme BIOS Setup contient un certain nombre de fonctions. À l'exception des fonctions données à titre d'information, chaque fonction est associée à un champ numérique contenant des paramètres sélectionnables par l'utilisateur. La modification de ces paramètres dépend des options de sécurité de l'utilisateur. S'il est impossible de modifier une valeur, le champ la contenant n'est pas accessible.

Tableau 4. Commandes clavier

Appuyez sur	Description
<F1>	Aide - L'utilisation de la touche F1 dans n'importe quel menu fait apparaître la fenêtre d'aide.
← →	Les touches fléchéées gauche et croite permettent de se déplacer entre les principales pages de menu. Ces touches restent sans effet sur les sous-menus ou listedes affichés.
↑	Sélection de l'élement précédent - Cette touche permit de sélectionner l'élement précédent dans une liste d'options de menu, ou dans une liste de valeurs. Pour activer l'élement, appuyez sur la touche Entrée.
↓	Sélection de l'élement suivant - Cette touche permit de sélectionner l'élement suivant dans une liste d'options de menu, ou dans une liste de valeurs. Pour activer l'élement, appuyez sur la touche Entrée.
F5/-	Modification de la valeur - La touche « moins » (-) ou la touche F5 permettent de faire revenir l'élement sélectionné à sa valeur précédente. Utilisez ces flèches pour parcourir les valeurs de la liste associée, sans l'afficher dans son intégralité.
F6/+	Modification de la valeur - La touche « plus » (+) ou la touche F6 permettent de faire passer l'élementionedne à la valeur suivante. Utilisez ces flèches pour parcourir les valeurs de la liste associée, sans l'afficher dans son intégralité. Sur les claviers japonais à 106 touches, la touche « plus » (+) possède un code de lecture différent, mais son effet est identique.
<Entrée>	Exécution de la commande - La touche Entrée permit d'activer les sous-menus lorsque la fonction selectionnée en est un, ou d'afficher une liste de valeurs si une fonction selectionnée est associée à un champ, ou encore deLECTIONner un champ secondaire pour les fonctions à valeurs multiples (date et heures, par exemple). Si une liste de valeurs est affichée, l'appui sur la touche Entrée la remplace par une autre sélection du menu parent.
<Échap>	Fermeture - La touche Échap permit de sorting de n'importequel champ. Elle annule l'effet de la touche Entrée. Si vous appuyez sur la touche Échap pendant la modifica-tion d'un champ ou la sélection de fonctions d'un menu, le menu parent se réaffiche. Si vous appuyez sur la touche Échap dans n'importequel sous-menue, le menu parent se réaffiche. Si vous appuyez sur la touche Échap dans n'importequel menu prin-cipal, une fenêtre de confirmation de fermeture s'affiche, avec un message demandant si les modifications doivent être abandonnées.
<F9>	Valeurs par défaut au démarrage - L'utilisation de la touche F9 fait apparaître les éléments ci-après : Setup Confirmation (Confirmation de démarrage) Load default configuration now? (charger la configuration par défaut maintainant ?) [Yes] [No] [Oui] [Non] Si vous sélectionnez « Yes » avant d'appuyer sur la touche Entrée, toutes les options de démarrage conservant leur valeur par défaut. Si vous sélectionnez « No » avant d'appuyer sur la touche Entrée, ou si vous appuyez sur la touche Échap, vous revenez où vous étiez avant d'appuyer sur la touche F9. Aucune des valeurs n'est modifiée.
<F10>	Enregistrer et quitter - L'utilisation de la touche F10 fait apparaître les éléments ci-après : Setup Confirmation (Confirmation de démarrage) Save Configuration changes and exit now? (enregistrer les modifications de configuration et quitter maintainant ?) [Yes] [No] [Oui] [Non] Si vous sélectionnez « Yes » avant d'appuyer sur la touche Entrée, toutes les modifi-cations sont enregistrées, et vous quitter le programme BIOS Setup. Si vous sélectionnez « No » avant d'appuyer sur la touche Entrée, ou si vous appuyez sur la touche Échap, vous revenez où vous étiez avant d'appuyer sur la touche F10. Aucune des valeurs n'est modifiée.

Effacement du CMOS

Si vous ne parvenez pas à accéder aux écrans de configuration du BIOS, vous devrez utiliser le cavalier Clear CMOS (Effacement du CMOS) pour réinitialiser la mémoire de configuration.

1. Éteignez le système et débranchez le cordon d'alimentation.
2. Ouvrez le serveur.
3. Déplacez le cavalier de la position de fonctionnement normal des broches 1 et 2 en position CMOS Clear (effacer CMOS) en couvrant les broches 2 et 3.
4. Patientez 5 à 10 secondes.
5. Replacez le cavalier Clear CMOS dans sa position d'origine, en couvrant les broches 1 et 2.
6. Fermez le châssis du serveur.
7. Rebranchez le cordon d'alimentation secteur et mettez le système sous tension.

Configuration du BIOS

1. Munissez-vous de deux disques durs SATA au minimum.
2. Entrez dans le programme Setup du BIOS avec la touche <F2> après le démarrage des tests de la mémoire de l'autotest de mise sous tension.
3. Accédez à “Advanced” - “Mass Storage Controller Configuration” ; réglez “SATA Mode” sur l'un des modes suivants :
4. ENHANCED (avancé) : prend en charge jusqu'à six ports SATA en mode Native IDE (pas RAID).
5. Intel ESRT : la technologie Intel® Embedded Server RAID II fournit les modes RAID 0, 1 et 10.
6. Matrix Storage : la technologie Intel® Matrix Storage fournit les modes RAID 0, 1, 10 et 5.
7. Enregistrez vos changements en appuyant sur la touche F10.

Remarque

Ce RAID est uniquement pris en charge par les systèmes d'exploitation Windows.

1. Au redémarrage, vous verrez s'afficher le message d'état de l'option ROM de Intel® Matrix Storage Manager. Appuyez sur CTRLI pour entrer dans l'interface utilisateur de l'option ROM de RAID.
2. Dans le menu de l'interface utilisateur, Sélectionnez l'option #1; Create RAID Volume (créer un volume RAID). Entrez un nom de volume, appuyez sur. Le nom du volume RAID doit composer des caractères ASCII alphanumériques anglais.
3. Sélectionnez le niveau RAID (0/1/5/10) avec les touches fléchées puis appuyez sur.
4. Choisissez les lecteurs à utiliser dans la matrice RAID (uniquement si plus de deux lecteurs sont disponibles) puis appuyez sur.
5. Sélectionnez la taille de la bande (uniquement pour RAID 0/5) puis appuyez sur.
6. Entrez la taille du volume (si vous choisissez une taille inférieure à la taille maximale, vous pouvez créer une deuxième matrice RAID sur la partie restante, non commandé) puis appuyez sur.
7. Appuyez sur Y pour confirmer votre sélection.
8. Quittez l'interface utilisateur de l'option ROM avec la touche « Echap »

Création du jeu LSI technology RAID

1. Au redémarrage, vous verrez s'afficher le message d'etat de l'option ROM de Embedded RAID. Appuyez sur CTRLE pour entrer dans l'interface utilisateur de l'option ROM de RAID.
2. Dans le menu Management (gestion), sélectionnez l'option #1: « Configure » (configurer). Choisissez l'option « Easy Configuration » (configuration aisée).
3. Sélectionnez les lecteurs prêts à utiliser dans la matrice RAID à l'aide de la barre d'espace puis appuyez sur F10 pour terminer la sélection.
4. À l'écran « Select Configurable Arrays » (sélectionner les matrices configurables), appuyez sur et.
5. Entrez dans les propriétés du nouveau RAID : RAID Level (0/1/10), Size, Stripe Size. Confirmez les paramètres.
6. Quittez l'écran de configuration à l'aide de la touche <Échap> et enregistrez la configuration.
7. Retournez au menu Management et initialisez le nouveau RAID.
8. Quittez l'interface utilisée de l'option ROM avec la touche « Echap »

Chargement des pilotes RAID (windows server 2003)

1. Lancez le programme d'installation de Microsoft® Windows à partir du CD d'installation de Microsoft® Windows®.
2. Au démarrage du programme Microsoft® Windows®, appuyez sur pour installer un pilote tiers SCSI ou RAID. Au moment opportun, insérez la disquette du pilote RAID. Installez le pilote du contrôleur RAID SATA ajustat, soit « Intel(R) ICH9R SATA RAID Controller » pour le jeu Intel® Matrix Storage Technology RAID soit « Intel Embedded Server RAID Technology » pour le jeu LSI technology RAID.
3. Terminate l'installation de Microsoft® Windows® et installez les pilotes nécessaires.
4. Installé le logiciel de monitoring fourni avec la carte mère ou téléchargé sur Internet : LSI MegaRAID Storage Manager ou Intel® Matrix Storage Manager selon la technologie RAID désisée précédemment. Cela vous permettra de contrôler

5 Installation sur un rack

Le PLATINUM 200 I peut être fixé sur un rack à l'aide du kit de glissières disponible en option. Suivez les consignes suivantes uniquement pour les serveurs dotés de cette option rack.

Nomenclature

Voici la liste de toutes les pièces à rassembler pour l'installation. Chacune d'elles est désignée par une déité qui sera reprise dans le guide d'installation.

A Rail externe B Rail du milieu C Rail interne	Le rail du milieu (B) est glissé dans le rail externe (A) et le rail interne (C) est ensuite inséré dans le rail du milieu (B).
D	Extrémité du support
E	Vis à tête ronde, grande
F	Vis à tête ronde, petite
G	Écrou
H	Plaque perforée avec troughs taraudés

Remarque

Les vis à tête fendue ne sont pas nécessaires.

Conseil : les clients qui possèdent un rack Maxdata peuvent installer le serveur plus facilement en utilisant les vis, les rondelles et les écrous de serrage de leur armoire.

Installation

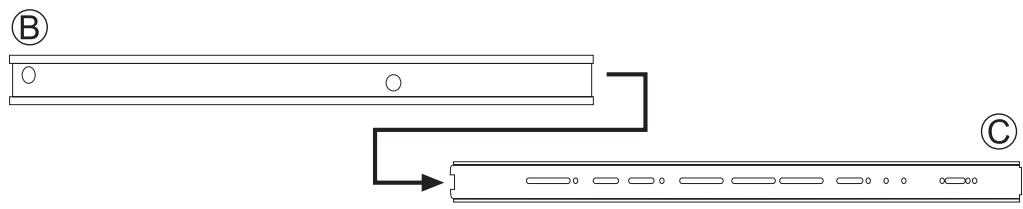

1. Retirez le rail interne (C) du rail du milieu (B).

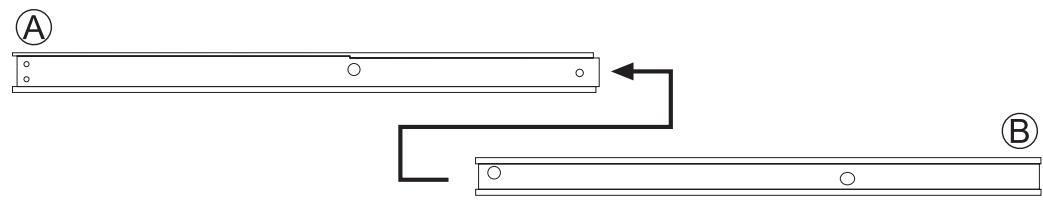

1. Laissez le rail du milieu (B) à l'intérieur du rail externe (A).

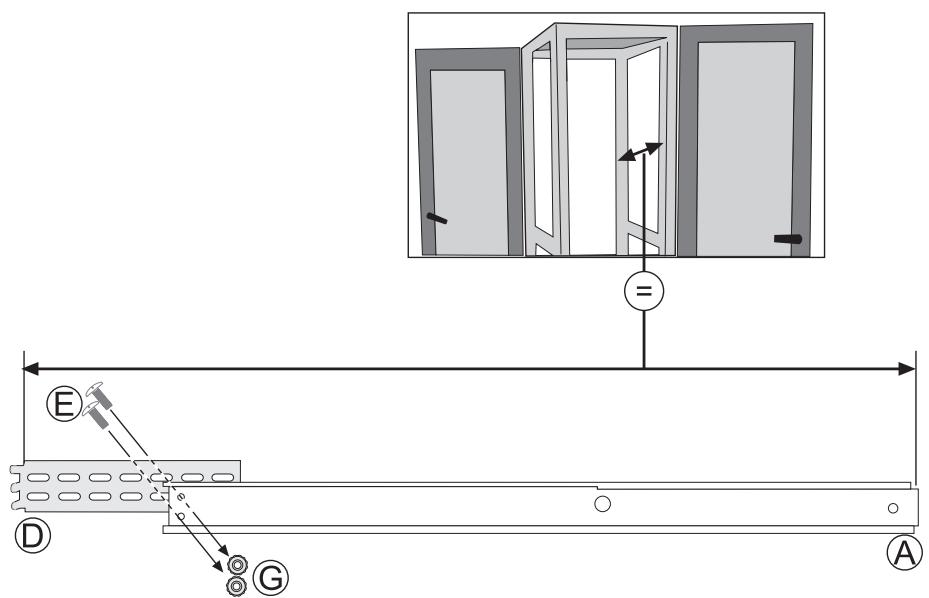

1. Mesurez la distance qui sépare les planchettes avant et arrière de l'armoire. Fixez les supports aux bords argentés (D) au rail externe (A) à l'aide de deux vis (E) et de deux écrous (G), de chaque côté. Veillez à ce que la distance entre le support de fixation du rail externe (A) et le support final (D) soit égale à celle qui sépare les deux parties de planchettes de l'armoire.

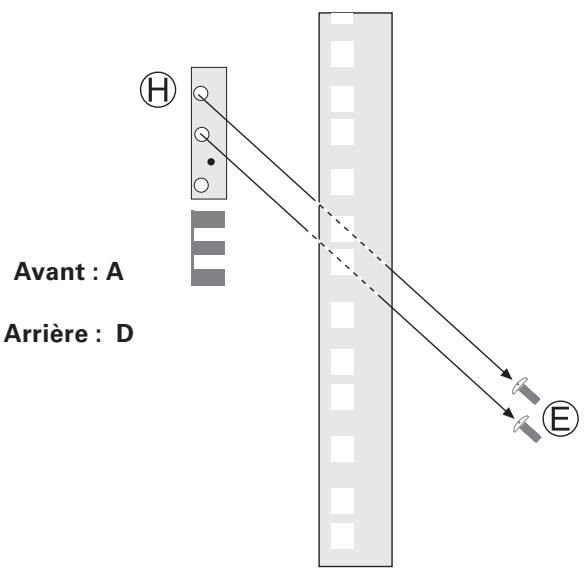

1. Insérez les glissières à l'arrière de l'armoire avec les supports aux bords argentés (D). Maintenez d'abord le support de fixation sur la partie de planchettes. Puis, alignez la plaque perforée sur les trous taraudés (H) derrière la partie de planchettes. Enfin, insérez les vis (E) de l'avant vers les plaques perforées (H), le long de la partie de planchettes et du support de fixation.

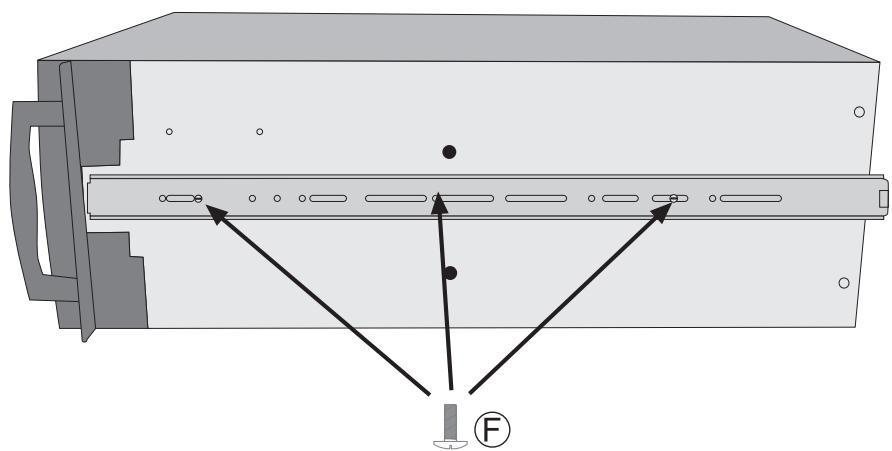

1. Fixez les rails internes (C) avec le verrou à l'arrière du boîtier du serveur à l'aide des petites vis (F).

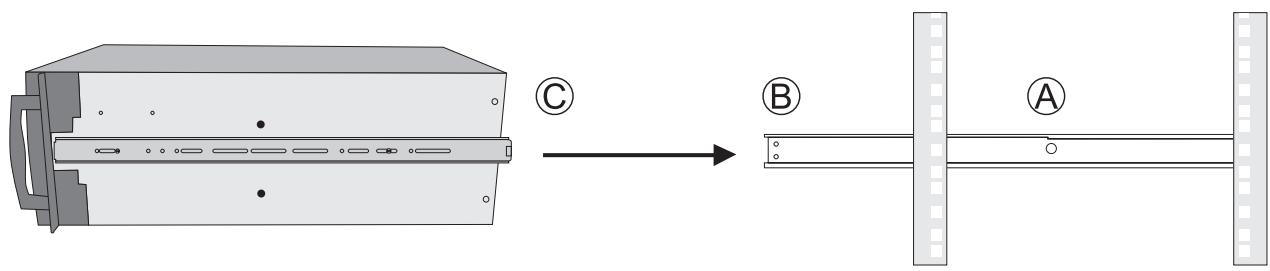

1. Une fois terminé, vous pouvez faire glisser le serveur dans l'armoire en poussant le rail interne (C) dans le rail du milieu (B). Pour insérer complètement le serveur, vous nevez pousser le verrou aux deux extrémités des rails.

Spécifications relatives au bloc d'alimentation

Tension d'entrée du bloc d'alimentation 300 watts unique

100-240 V~ à 50-60 Hz; 3,5-2 A max.

Tensions de sortie du bloc d'alimentation 300 watts unique

Le tableau ci-dessous contient les valeurs totales en watts pour véhiculer l'énergie depuis le sous-système d'alimentation à chaque tension.

Tableau 5. Tensions de sortie du bloc d'alimentation de 300 watts

Tension	Courant maximum
+3,3 V	20 A
+5 V	20 A
+5 V veille	2,5 A
+12 V (2 rails d'alimentation)	24 A (16 A pour un rail d'alimentation)
-12 V	0,5 A

Tensions d'entrée du bloc d'alimentation redondante de 350 watts

100-240 V~ à 50-60 Hz; 3-6 A max.

Tensions de sortie du bloc d'alimentation redondante de 350 watts

Le tableau ci-dessous contient les valeurs totales en watts pour véhiculer l'énergie depuis le sous-système d'alimentation à chaque tension.

Tableau 6. Tensions de sortie du bloc d'alimentation de 350 watts

Tension	Courant maximum
+3,3 V	18 A
+5 V	25 A
+5 V veille	3 A
+12 V	16 A
-12 V	0,5 A

Conformité aux normes de sécurité

Le serveur est conforme aux exigences de sécurité suivantes :

EN 60950 (Union européenne) - CE – Normes sur les basses tensions (73/23/EEC) (Union européenne)

Conformité du produit aux normes rohs

Limitation des substances dangereuses : ce serveur est conforme à la directive européenne 2002/95/CE (RoHS.)

Conformité du produit aux normes EMC

Le serveur a été testé et vérifié pour la conformité avec les réglementations suivantes en matière de compatibilité électromagnétique :

EN 55022 (Classe A) - Émissions rayonnées et conduites (Union Européenne) EN 55024 (Immunité) (Union Européenne) - CE - Directive EMC (89/336/EEC) (Union Européenne)

Symboles de conformité du produit aux normes

Ce produit porte les symboles de certification suivants :

Tableau 7. Symboles de certification du produit

Symbole CE

CE

Déclaration de conformité aux directives européennes

Le présent produit a été testé conformément aux directives européennes sur les basses tensions (73/23/EEC) et la compatibilité électromagnétique (89/336/EEC). Le symbole CE qui figure sur ce produit indique qu'il est conforme à ces normes.
