MAX S202 - Décodeur TV FTE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	FTE MAX S202
Caractéristiques techniques principales	Technologie avancée pour des performances optimales
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	Longueur : 30 cm, Largeur : 15 cm, Hauteur : 10 cm
Poids	1.5 kg
Compatibilités	Compatible avec divers accessoires de la gamme FTE
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220V
Puissance	500W
Fonctions principales	Fonctionnalités avancées pour un usage professionnel
Entretien et nettoyage	Nettoyage régulier recommandé, pas d'eau sur les composants électriques
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les surcharges
Informations générales utiles	Garantie de 2 ans, service client disponible pour assistance technique

FOIRE AUX QUESTIONS - MAX S202 FTE

Comment puis-je configurer le FTE MAX S202 ?

Pour configurer le FTE MAX S202, veuillez suivre les instructions dans le manuel d'utilisation fourni. Assurez-vous de respecter les étapes de branchement et de calibration.

Que faire si le FTE MAX S202 ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise électrique fonctionnelle. Testez avec une autre prise si nécessaire. Si le problème persiste, contactez le support technique.

Comment réinitialiser le FTE MAX S202 ?

Pour réinitialiser le FTE MAX S202, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes.

Le FTE MAX S202 émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème mécanique. Éteignez l'appareil immédiatement et vérifiez s'il y a des obstructions. Si le bruit persiste, contactez le support technique.

Quels sont les accessoires compatibles avec le FTE MAX S202 ?

Les accessoires compatibles sont listés dans le manuel d'utilisation. Veuillez vous assurer d'utiliser uniquement des accessoires recommandés par le fabricant pour éviter d'endommager l'appareil.

Comment nettoyer le FTE MAX S202 ?

Utilisez un chiffon doux et humide pour nettoyer la surface de l'appareil. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Où puis-je trouver des pièces de rechange pour le FTE MAX S202 ?

Les pièces de rechange peuvent être achetées auprès de votre revendeur local ou directement sur le site web du fabricant.

Quelle est la garantie du FTE MAX S202 ?

Le FTE MAX S202 est livré avec une garantie de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication.

Le FTE MAX S202 est-il compatible avec les systèmes domotiques ?

Oui, le FTE MAX S202 est compatible avec plusieurs systèmes domotiques. Veuillez consulter le manuel pour les instructions de connexion.

MODE D'EMPLOI MAX S202 FTE

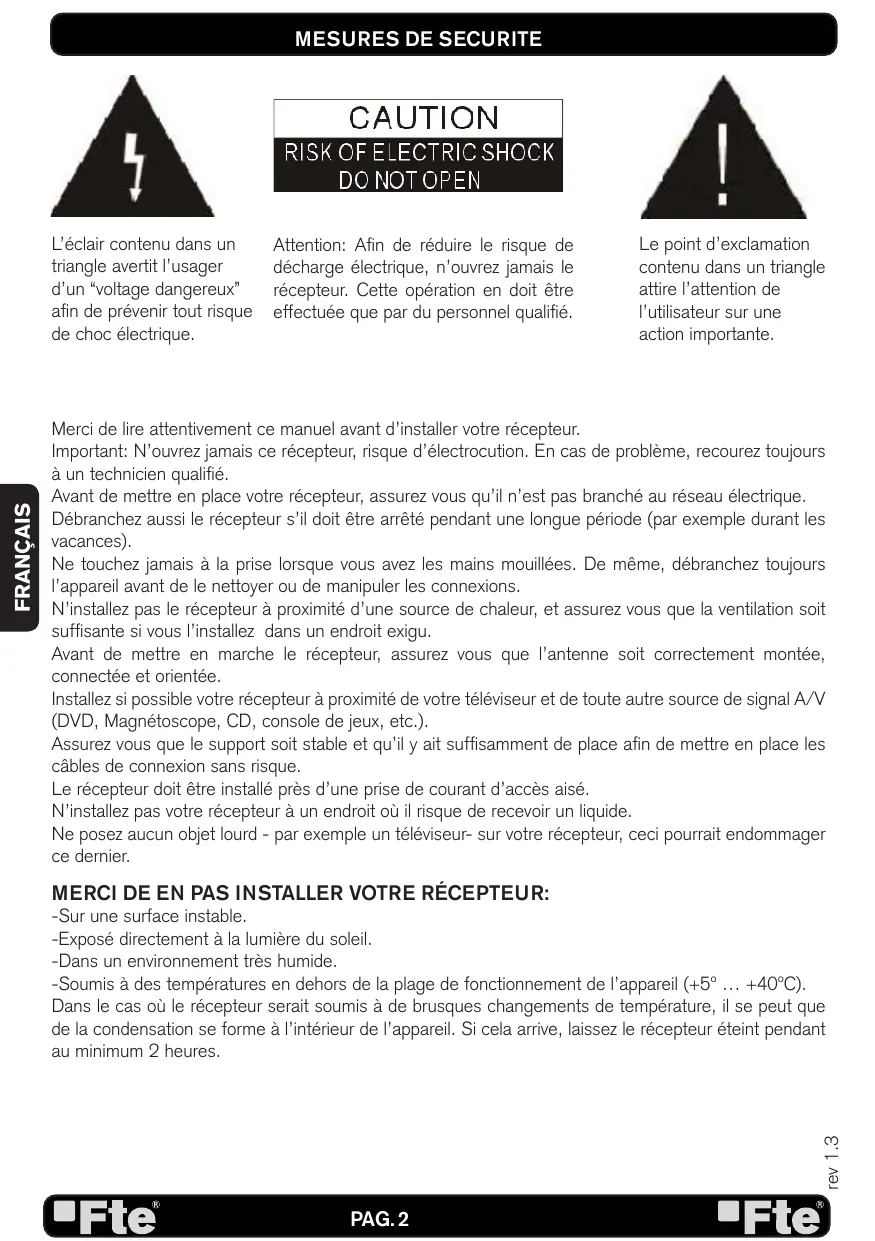

L'éclair contenu dans un triangle avertit l'usager d'un "voltage dangereux" afin de prévenir tout risque d'électrocution.

Attention : Afin de réduire le risque de décharge électrique, n'ouvrez jamais le récepteur. Cette opération ne doit être effectuée que par du personnel qualifié.

Le point d'exclamation contenu dans un triangle attire l'attention de l'utilisateur sur une action importante.

Lisez attentivement ce manuel avant d'installer votre récepteur.

Important : N'ouvrez jamais ce récepteur, risque d'électrocution. En cas de problème, recourez toujours à un technicien qualifié.

Avant de mettre en place votre récepteur, assurez-vous qu'il n'est pas branché au réseau électrique.

Débranchez aussi le récepteur s'il doit être arrêté pendant une longue période (par exemple durant les vacances).

Ne touchez jamais à la prise lorsque vous avez les mains mouillées. De même, débranchez toujours l'appareil avant de le nettoyer ou de manipuler les connexions.

N'installez pas le récepteur à proximité d'une source de chaleur, et assurez-vous que la ventilation soit suffisante si vous l'installez dans un endroit exigu.

Avant de mettre en marche le récepteur, assurez-vous que l'antenne soit correctement montée, connectée et orientée.

Installez si possible votre récepteur à proximité de votre téléviseur et de toute autre source de signal A/V (DVD, magnétoscope, CD, console de jeux, etc.).

Assurez-vous que le support soit stable et qu'il y ait suffisamment de place afin de mettre en place les câbles de connexion sans risque.

Le récepteur doit être installé près d'une prise de courant d'accès aisé.

N'installez pas votre récepteur à un endroit où il risque de recevoir un liquide.

Ne posez aucun objet lourd - par exemple un téléviseur - sur votre récepteur, ceci pourrait endommager ce dernier.

- Sur une surface instable. - Exposé directement à la lumière du soleil. - Dans un environnement très humide. - Soumis à des températures en dehors de la plage de fonctionnement de l'appareil (+5 °C … +40 °C).

Dans le cas où le récepteur serait soumis à de brusques changements de température, il se peut que de la condensation se forme à l'intérieur de l'appareil. Si cela arrive, laissez le récepteur reposer pendant au minimum 2 heures.

Guide d'installation rapide.

Suivez les étapes ci-dessous pour réaliser l'installation correcte de votre récepteur.

Étape 1 : Connexions

Le câble coaxial relié à l'antenne satellite doit être connecté à la prise "IF IN". La prise péritel "TV SCART" doit être reliée au téléviseur.

Le récepteur compte un modulateur UHF, qui peut être connecté au téléviseur ou à un magnétoscope. Toutefois, la qualité d'image sera inférieure à celle obtenue par la prise péritel. Le modulateur compte une entrée pour une antenne terrestre, et il peut émettre un signal sur les canaux 21 à 69. Vous pourrez ainsi mélanger les signaux terrestres existants avec le canal de sortie généré par le modulateur.

La sortie du modulateur est préréglée sur le canal 38. Vous pouvez modifier le canal de sortie dans le sous-menu "Système TV" qui se trouve dans le menu "Réglages système".

Vous devrez aussi régler votre téléviseur ou magnétoscope afin de pouvoir afficher l'image en provenance du récepteur.

Selon votre configuration, le récepteur devrait être connecté et configuré comme indiqué dans les exemples ci-dessous.

Exemple 1 - Système basique

Exemple 3 - Mélange avec le terrestre

Exemple 2 - Commutateur DISEqC

Exemple 4 - Système motorisé

IMAGE 1

Récepteur

Le récepteur inclut un assistant d'installation (page de démarrage) qui vous aidera à configurer certains paramètres.

La première fois que vous mettez en marche le récepteur (en utilisant l'interrupteur qui se trouve sur le panneau arrière de l'appareil), l'image suivante (Image 1) s'affiche :

Le récepteur est préprogrammé avec les chaînes des satellites Astra (en position 1 du commutateur DISEqC), Hotbird (en position 2 du commutateur DISEqC), Hispasat (en position 3 du commutateur DISEqC) et Turksat (en position 4 du commutateur DISEqC). Si la configuration de votre installation ne correspond pas à ce cas, poursuivez alors les étapes d'installation afin de régler les chaînes.

Afin de vous déplacer dans les différentes options du menu, utilisez les touches [▲▼]. Si le message "Court-circuit LNB" apparaît, vérifiez les connexions avant de continuer.

Langue : avec les touches [«»] vous pourrez sélectionner les différentes langues dans lesquelles on peut afficher le menu. Les langues incluses sont : Anglais, Allemand, Français, Espagnol, Italien, Portugais, Turc, Polonais, Russe, Danois, Grec, Hongrois, Arabe, Farsi.

Première langue. Certaines chaînes de télévision émettent dans plus d'une langue. Vous pouvez sélectionner votre langue préférée, pour cela utilisez les touches [✔]. Si votre langue préférée est disponible sur , elle sera automatiquement diffusée.

Si ne diffuse pas votre langue préférée, le terminal diffusera la langue que vous aurez définie comme seconde langue préférée. Pour les langues audio préférées, vous avez le choix entre : Anglais, Allemand, Français, Espagnol, Italien, Portugais, Turc, Polonais, Russe, Danois, Grec, Hongrois, Arabe, Farsi.

Deuxième langue. Vous pouvez choisir votre seconde langue préférée en utilisant les touches [].

Si la chaîne de télévision ne diffuse pas votre langue préférée mais qu'elle diffuse votre seconde langue préférée, alors cette dernière sera automatiquement reproduite par défaut par le terminal. Dans le cas où la chaîne de télévision ne diffuserait ni votre première ni votre seconde langue préférée, le terminal reproduira la langue par défaut de la chaîne. Pour le choix de seconde langue préférée, vous pouvez choisir entre : Anglais, Allemand, Français, Espagnol, Italien, Portugais, Turc, Polonais, Russe, Danois, Grec, Hongrois, Arabe, Farsi.

Alimentation LNB. Si le récepteur est connecté directement à la

IMAGE 2

LNB, il faudra alors qu'il alimente celle-ci en configurant cette option sur la position "En marche". Si au contraire le récepteur est utilisé dans une installation collective SMATV, il ne devra peut-être pas alimenter l'antenne. Cette configuration dépendant du type d'installation collective, nous vous recommandons de consulter votre installateur en cas de doute.

Single Search. Vous pouvez modifier les options suivantes (Image 2) :

1. Satellite : utilisez [ ] pour changer de satellite ou appuyez sur [OK] pour afficher la liste des satellites disponibles.
2. Configuration de la LNB : en sé , vous pouvez modifier les paramètres suivants (Image 3) :
3. LNB type , les fréquences qui peuvent être modifiées s'affichent. Déplacez-vous en utilisant [✔] sur la fréquence que vous souhaitez modifier et changez-la directement avec les touches [✔].
4. 22K : utilisez [✔] pour "Allumer" ou "Éteindre" la modulation de 22 kHz. Cette option ne sera pas active si le type de LNB sélectionné est "Universel".
5. DISEqC 1.0 : utilisez [< 0.
6. DISEqC 1.1 : utilisez [✔ 1.
7. Positionneur : utilisez [←] pour changer entre Aucun / DISEqC 1.2 / USALS.
8. Polarité : utilisez [+] pour changer entre "Automatique", "Horizontal" ou "Vertical".
9. Toneburst : utilisez [✔] pour changer entre "Allumé" et "Éteint".

Une fois le LNB configuré, appuyez sur [Exit] pour enregistrer les modifications et revenir au menu précédent afin de continuer à configurer l'antenne.

1. DISEqC 1.0 : utilisez [ ] pour changer les options DISEqC 1.0.
2. TP Index : utilisez [✔] pour sélectionner le transpondeur désiré.
3. Chaînes gratuites : utilisez [?] pour ne rechercher que les chaînes libres (en clair) ou bien pour rechercher aussi les chaînes cryptées. Si vous sélectionnez "Oui", seules les chaînes libres seront recherchées.
4. Recherche canaux : utilisez [?] pour sélectionner le type de chaînes que vous souhaitez rechercher : "TV + Radio", seulement les chaînes "TV" ou seulement les stations "Radio".

IMAGE 3

IMAGE 4

1. Mode de recherche : utilisez [✔] pour choisir entre "Recherche pré-configurée" ou "Recherche automatique". La "Recherche pré-configurée" recherche une liste de satellites et de fréquences pré-programmés, tandis que la "Recherche automatique" effectue une recherche exhaustive de toutes les fréquences et toutes les configurations possibles.
2. Déplacez le curseur sur l'option "Recherche" et appuyez sur [OK] pour démarrer la recherche. Les barres de progression indiquent l'avancement de la recherche, et les chaînes trouvées apparaissent dans une liste.

À tout moment, si vous souhaitez quitter ce menu, appuyez sur la touche [Exit]. Si vous avez modifié la configuration de la LNB, une fenêtre apparaîtra pour vous demander si vous désirez enregistrer ces modifications. Choisissez "Oui" pour les enregistrer, "Non" pour ne pas les enregistrer.

Recherche Multiple. Vous pouvez modifier les options suivantes (Image 4):

1. Satellite : Appuyez sur [OK] pour ouvrir la liste des satellites disponibles. Déplacez-vous dans cette liste en utilisant [▲▼] et cochez/décochez les satellites qui vous intéressent en appuyant sur la touche [OK]. Dans la partie inférieure de l'écran, vous pouvez voir les satellites qui sont actuellement sélectionnés. Une fois la sélection effectuée, appuyez sur [Exit] pour refermer la liste des satellites. Le terminal utilise les protocoles DISEqC 1.0 / 1.1 / 1.2 et USALS pour rechercher les satellites sélectionnés et pour rechercher les chaînes.
2. Chaînes gratuites : utilisez [✔] pour ne rechercher que les chaînes en clair ou bien pour rechercher aussi les chaînes cryptées. Si vous choisissez "Oui", seules les chaînes non cryptées seront recherchées.
3. Recherche canaux : utilisez [✔] pour choisir le type de chaîne que vous souhaitez rechercher : "TV + Radio", "TV" ou seulement "Radio".
4. Mode de recherche : utilisez [✔] pour choisir entre "Recherche pré-configurée" ou "Recherche automatique". La "Recherche pré-configurée" recherche une liste de satellites et de fréquences pré-programmés, tandis que la "Recherche automatique" effectue une recherche exhaustive de toutes les fréquences et toutes les configurations possibles.
5. Sélectionnez "Recherche" et appuyez sur [OK] pour démarrer la recherche. Les barres de progression indiquent l'avancement de la recherche, et les chaînes trouvées apparaissent dans une liste.
6. Vous pouvez interrompre la recherche en appuyant sur [Exit]. Dans ce cas, les chaînes trouvées jusqu'à cet instant sont mémorisées.

Menu Principal : Cette option permet de faire apparaître le menu principal à l'écran.

IMAGE 5

Étape 3 : Configuration de l'heure

Nous vous recommandons de configurer l'horloge avant de commencer à profiter de votre récepteur, car certaines applications en ont besoin. Pour cela, suivez les étapes détaillées ci-dessous.

Accédez au menu principal. Une fois dans cet écran, sélectionnez l'option "Système Config" et confirmez avec la touche [OK]. Choisissez l'option "Réglage Heure & temporisateur" et confirmez avec la touche [OK].

Sélectionnez "Local Time Setting" et confirmez avec [OK], l'image suivante (Image 5) s'affichera alors :

1. Utilisation GMT : cette option vous permet de décider si vous préférez régler manuellement l'heure et la date (Utilisation GMT : Arrêt) ou si, au contraire, le réglage se fait automatiquement grâce à l'heure reçue du satellite (Utilisation GMT : En marche).
2. Décalage GMT : C "Utilisation GMT" est en marche. Utilisez [+] pour changer le décalage par rapport à l'heure GMT.
3. Été : c activée. Utilisez [+] pour activer ou désactiver l'heure d'été.
4. Date a date. Utilisez le clavier numérique pour introduire la date.
5. Heure 'heure. Utilisez le clavier numérique pour introduire l'heure.

NOTE : si la chaîne en cours transmet la date et l'heure, quand vous entrez dans ce menu vous pourrez voir les informations reçues à travers cette chaîne. Si la chaîne en cours ne transmet pas ces informations, vous devrez les introduire manuellement. La majorité des chaînes transmettent le signal de date et d'heure.

1. Afficher l'heure : Utilisez [ ] pour activer ou désactiver cette option.

Lorsque cette option est activée, l'heure est affichée dans un cadre en haut à droite de l'écran.

1. Appuyez sur [Exit] pour sortir du menu.

IMAGE 6

Modulateur

Nous vous recommandons de régler le canal de sortie du modulateur avant de commencer à profiter de votre récepteur, surtout si vous désirez utiliser la sortie du modulateur pour regarder l'image de votre récepteur sur votre téléviseur en même temps que les autres chaînes terrestres.

Le récepteur inclut un modulateur UHF, ce qui vous permet de le relier à un téléviseur ou à un magnétoscope sans utiliser de prise péritel. Le modulateur comporte une entrée pour une antenne terrestre, et il peut moduler un signal sur les canaux 21 à 69. Vous pourrez ainsi mélanger les signaux terrestres existants avec le canal de sortie généré par le modulateur. La sortie du modulateur est préréglée sur le canal 38. Vous pouvez modifier le canal de sortie dans le sous-menu "Système TV" qui se trouve dans le Pour modifier le canal de sortie, suivez les instructions ci-dessous :

1. Appuyez sur le bouton [Menu] pour accéder au 2. Choisissez le menu "Système TV" et appuyez sur [OK] (Image 6). 3. Choisissez l'option "Canal RF" et modifiez sa valeur en utilisant les touches [<] et [>]. 4. Appuyez sur [Exit] pour enregistrer les modifications et sortir du menu.

Vous devrez aussi régler votre téléviseur ou magnétoscope afin de pouvoir afficher l'image en provenance du récepteur.

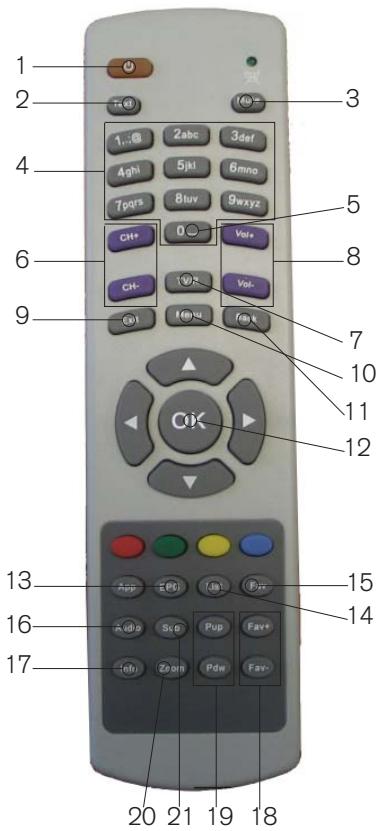

1. Description du panneau et de la télécommande

1. frontal. 1.2. Description du panneau arrière. 1.3. Description de la télécommande.

2. Commandes de base

2.0. Allumer le récepteur. 2.1. Veille 2.2. Télétexte 2.3. Sourdine 2.4. Numéro 2.5. Mosaïque 2.6. CH + / CH - 2.7. TV/Radio 2.8. Vol + / Vol - 2.9. Exit 2.10. Menu 2.11. Rappel 2.12. Liste des chaînes TV 2.13. EPG 2.14. Liste 2.15. Favoris 2.16. Piste / Mode Audio 2.17. Information 2.18. FAV + / FAV - 2.19. Zoom 2.20. Sous-titres 2.21. Court-circuit LNB

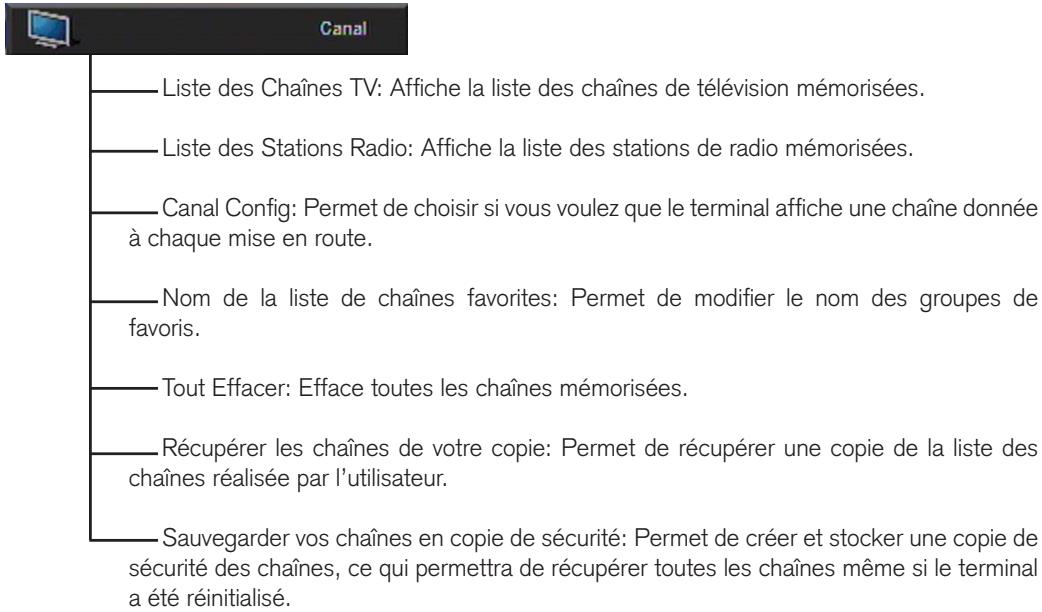

3. Menu chaîne

3.1 Liste des chaînes TV. 20

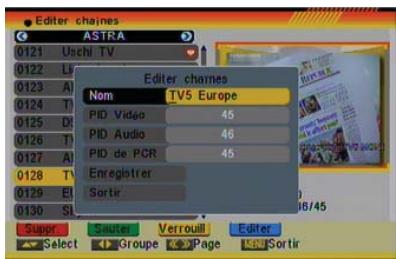

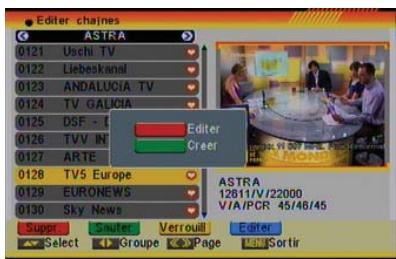

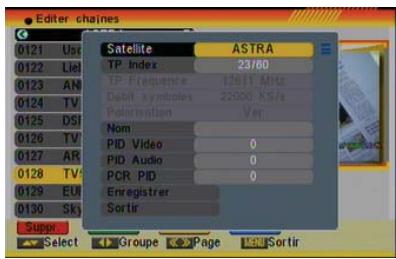

3.1.1. Favoris. 20 3.1.2. Déplacer. 21 3.1.3. Classer. 21 3.1.4. Modifier les chaînes. 21

3.1.4.1. Effacer. 21 3.1.4.2. Sauter. 22 3.1.4.3. Verrouiller. 22 3.1.4.4. Modifier. 22 3.1.5. Rechercher. 23

3.2. Liste des stations Radio 23 3.3. Configuration des canaux 23

3.3.1. Chaîne de démarrage 23 3.3.2. Type de chaîne 23

Index

3.4. Nom de la liste de chaînes favorites 24 3.5. Tout effacer 24 3.6. Récupérer les chaînes de votre copie 24 3.7. Sauvegarder vos chaînes en copie de sécurité 25

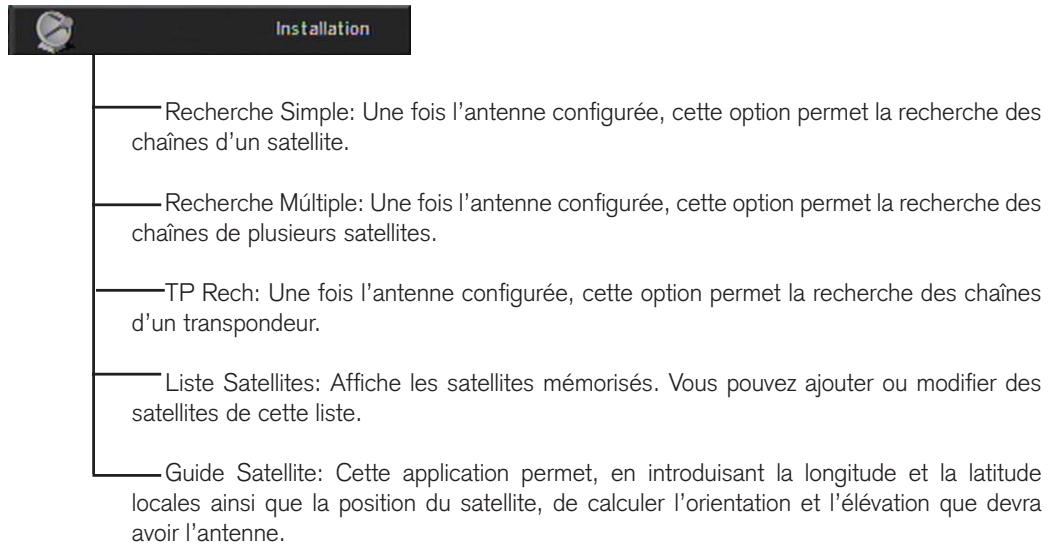

4. Installation

4.1. Recherche simple 26 4.2. Recherche multiple 27 4.3. Recherche des chaînes d'un TP 28 4.4. Liste satellite 29 4.5. Guide satellite 30

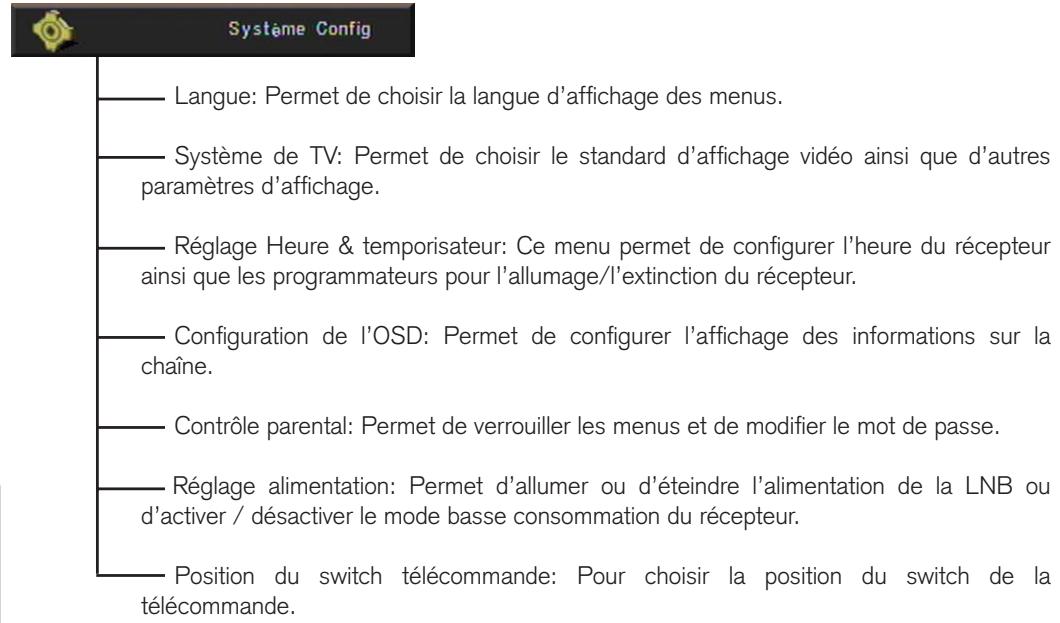

5. Configuration système

5.1. Langue 31 5.2. Système de TV 32 5.3. Réglage Heure & temporisateur 32

5.3.1. Temporisateur 32 5.3.2. Heure 33 5.3.3. Arrêt auto 34

5.4. Configuration de l'OSD 35 5.5. Contrôle parental 35 5.6. Alimentation LNB et basse consommation 35 5.7. Position du switch de la télécommande 36

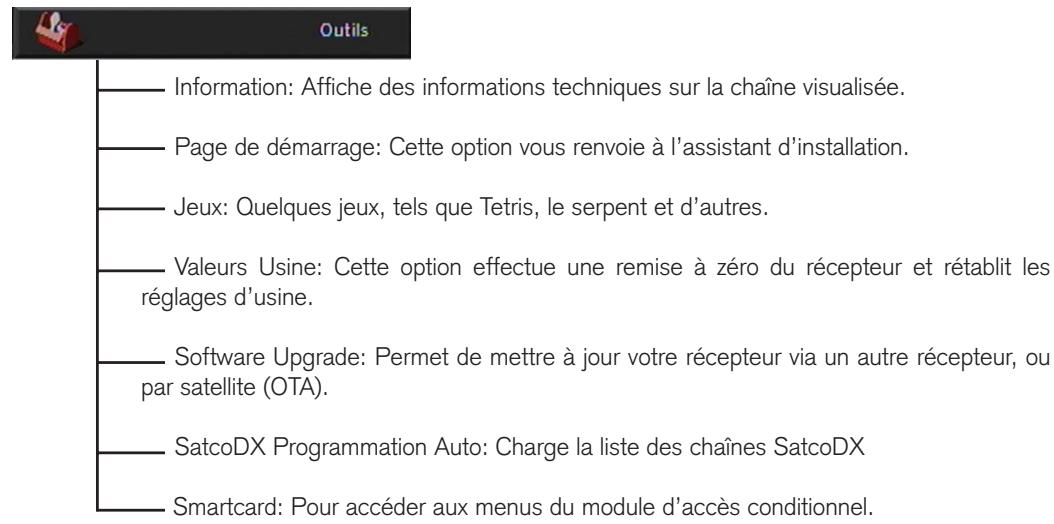

6. Outils

6.1. Information 37 6.2. Page de démarrage 37 6.3. Jeux 38

6.3.1. Tetris 6.3.2. Serpent 6.3.3. Othello

6.4. Valeurs Usine 39 6.5. Mise à jour du logiciel 39

6.5.1. Mise à jour par le port RS232. 39 6.5.2. Mettre à jour par satellite. 39

6.6. SatcoDX Programmation Auto. 40 6.7. Smartcard. 40

1. Spécifications techniques. 41
2. Déclaration de conformité

L'éclair contenu dans un triangle avertit l'usager d'un "voltage dangereux" afin de prévenir tout risque d'électrocution.

Attention : Afin de réduire le risque de décharge électrique, n'ouvrez jamais le récepteur. Cette opération ne doit être effectuée que par du personnel qualifié.

Le point d'exclamation contenu dans un triangle attire l'attention de l'utilisateur sur une action importante.

Lisez attentivement ce manuel avant d'installer votre récepteur.

Important : N'ouvrez jamais ce récepteur, risque d'électrocution. En cas de problème, recourez toujours à un technicien qualifié.

Avant de mettre en place votre récepteur, assurez-vous qu'il n'est pas branché au réseau électrique.

Débranchez aussi le récepteur s'il doit être arrêté pendant une longue période (par exemple durant les vacances).

Ne touchez jamais à la prise lorsque vous avez les mains mouillées. De même, débranchez toujours l'appareil avant de le nettoyer ou de manipuler les connexions.

N'installez pas le récepteur à proximité d'une source de chaleur, et assurez-vous que la ventilation soit suffisante si vous l'installez dans un endroit exigu.

Avant de mettre en marche le récepteur, assurez-vous que l'antenne soit correctement montée, connectée et orientée.

Installez si possible votre récepteur à proximité de votre téléviseur et de toute autre source de signal A/V (DVD, magnétoscope, CD, console de jeux, etc.).

Assurez-vous que le support soit stable et qu'il y ait suffisamment de place afin de mettre en place les câbles de connexion sans risque.

Le récepteur doit être installé près d'une prise de courant d'accès aisé.

N'installez pas votre récepteur à un endroit où il risque de recevoir un liquide.

Ne posez aucun objet lourd - par exemple un téléviseur - sur votre récepteur, cela pourrait endommager ce dernier.

-Sur une surface instable. -Exposé directement à la lumière du soleil. -Dans un environnement très humide. -Soumis à des températures en dehors de la plage de fonctionnement de l'appareil (+5°C ... +40°C).

Dans le cas où le récepteur serait soumis à de brusques changements de température, il se peut que de la condensation se forme à l'intérieur de l'appareil. Si cela arrive, laissez le récepteur éteint pendant au minimum 2 heures.

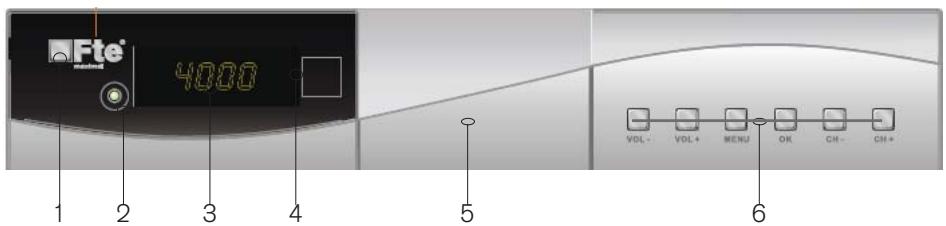

1.1. Description du panneau frontal

1. POWER : Pour allumer ou mettre en veille le récepteur. Pour éteindre complètement l'appareil, utilisez le commutateur situé à l'arrière du récepteur.
2. LOCK LED : Indique que le niveau de signal dans le périphérique d'entrée IF IN est suffisant.
3. DISPLAY : 4 chiffres affichent les numéros de programme.
4. IR-SENSOR : Détecteur de réception pour les signaux IR de la télécommande.
5. Accès conditionnel (smartcard) : en basculant la porte en façade avant, vous pourrez accéder au lecteur de smartcard.
6. BOUTONS : Ces touches permettent de contrôler les principales fonctions du récepteur et présentent les mêmes fonctions que les touches de la télécommande.

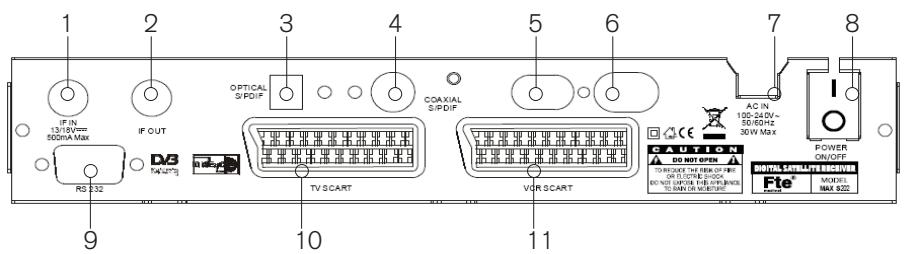

1.2. Description du panneau arrière

1. IF IN : Entrée du signal satellite.
2. IF OUT : Sortie du signal de l'antenne satellite, pour pouvoir connecter d'autres dispositifs.

Note : Le fonctionnement simultané avec d'autres récepteurs n'est possible qu'avec un nombre limité de chaînes.

1. S/PDIF : Sortie optiqu
2. S/PDIF: Sortie coaxial
3. TO TV: Sortie de modulateur pour la connexion avec l'appareil de TV.
4. ANT IN : Entrée d'antenne pour l'antenne terrestre.
5. AC IN : Câble d'alimentation.
6. POWER ON/OFF : Permet d'éteindre complètement le récepteur.
7. RS-232: Port série pour mise à jour logicielle.
8. TV SCART: Sortie péritel pour la connexion à un téléviseur.
9. VCR SCART magnétoscope.

Allumez le terminal avec le bouton [Power ON/OFF] situé à l'arrière.

Lors de la première utilisation du récepteur, la page de démarrage s'affiche. Vous pourrez y configurer rapidement le terminal.

Dans les autres cas, le terminal affichera la chaîne regardée au moment où il a été éteint.

Questions fréquentes

Q: Mon récepteur est allumé et fonctionne en mode TV, mais rien ne s'affiche sur l'écran de mon téléviseur. R: Assurez-vous que votre téléviseur est réglé sur l'entrée vidéo correcte. Par exemple, si vous avez connecté votre récepteur à l'entrée Video 1 de votre téléviseur, sélectionnez cette entrée sur votre téléviseur. Généralement, l'entrée se sélectionne à l'aide de la touche AV de la télécommande de votre téléviseur. Q: Mon récepteur fonctionne en mode TV, mais l'écran n'affiche rien, hormis un message "pas de signal". R: Cela signifie que la chaîne que vous avez sélectionnée ne reçoit pas de signal. Il peut y avoir plusieurs causes à ceci : 1. La chaîne que vous avez sélectionnée n'est pas présente sur le satellite vers lequel est orientée votre antenne. Choisissez une autre chaîne.

OSD 1

1. Le signal de la chaîne actuelle est trop faible. Essayez de changer pour une chaîne avec un signal plus fort. Si le problème persiste, contactez un installateur pour dépannage.
2. Vous avez sélectionné un mauvais type de LNB dans le menu d'installation, ou bien la configuration DiSEqC n'est pas bonne.

2.1. Veille

1. En mode veille, a revenir au mode TV. La dernière chaîne affichée lors de la mise en veille s'affichera.
2. Pour éteindre complètement le récepteur, basculez l'interrupteur d'alimentation à l'arrière du récepteur.

2.2. TÉLETEXTE

OSD 2

1. Appuyez sur la touche [Télétexte] en mode TV pour ouvrir la page de télétexte (OSD 1). Ce service n'est disponible que sur certaines chaînes.
2. Si la chaîne ne contient pas d'informations de télétexte, vous verrez un message "Pas de données de Télétexte" s'afficher à l'écran.

2.3. Sourdine

1. pour couper le son. Une icône (OSD 2) apparaît alors à l'écran pour indiquer que le son est coupé.
2. une nouvelle fois pour rétablir le son.

En mode TV, vous pouvez entrer directement le numéro de chaîne désiré à l'aide de la télécommande.

2.5. Mosaïque

En mode TV, appuyez sur la touche [0] pour passer en mode Mosaïque (OSD 3).

OSD 3

1. En mode mosaïque, vous pouvez voir à l'écran la prévisualisation de 9 chaînes (statiques) commençant par la chaîne actuelle. Seule la est rafraîchie en continu.
2. Appuyez sur les touches [A] pour changer de .
3. Avec le clavier numérique [1] ~ [9], vous pouvez sélectionner directement la chaîne souhaitée.
4. En appuyant sur la touche [OK], vous retournez au mode plein écran pour le canal sélectionné.

2.6. CH+/CH

En mode TV, appuyez sur [CH+ / CH-] pour changer de chaîne.

OSD 4

chaine.

2.7. TV/Radio

En mode TV, Radio.

En mode Radio appuyez sur [TV/R] pour basculer en mode TV.

2.8. VOL+/VOL-

En mode TV, appuyez sur [Vol+/Vol-] pour modifier le volume sonore.

2.9. EXIT

La touche [Sortie] permet de sortir du menu en cours.

2.10. Menu

La touche [Menu] permet d'entrer dans un menu ou de sortir du menu en cours.

2.11. Rappel

Appuyez sur [Retour] pour basculer entre la chaîne actuelle et la chaîne précédente.

2.12. Liste des chaînes TV

En mode TV, appuyez sur [OK] pour afficher la "Liste des chaînes".

Liste des chaînes simplifiée (OSD) :

Dans cette liste, vous pourrez naviguer d'une chaîne à l'autre en utilisant les touches [A].

OSD5

1. Appuyez sur la touche [Jaune] pour afficher la liste des satellites. Une fois un satellite sélectionné, la liste ne comportera que les chaînes de ce satellite.
2. Appuyez sur la touche [Bleue] pour ouvrir la fenêtre "Recherche". Vous pouvez utiliser cette fonction pour rechercher une chaîne par son nom.
3. Appuyez sur la touche [Rouge] pour afficher la liste complète des chaînes.
4. Une fois la chaîne désirée sélectionnée, appuyez sur [OK] pour l'afficher.

Liste des chaînes complétée (ODS5) :

Dans cette liste, vous pourrez naviguer d'une chaîne à l'autre en utilisant les touches [A].

Cette fenêtre affiche plus d'informations que la liste des chaînes simplifiée, telles que la fréquence, la polarité, la vitesse de symbole et le PID de la chaîne sélectionnée.

1. Appuyez sur la touche [Verte] pour classer les chaînes libres ou cryptées. Les chaînes en clair sont alors classées au début et les chaînes cryptées à la fin de la liste.
2. Appuyez sur la touche [Jaune satellites. Une fois un satellite sélectionné, la liste ne montrera que les chaînes de ce satellite.
3. Appuyez sur la touche [FAV Favoris.

OSD 6

OSD7

OSD8

OSD 9

Une fois sélectionné un groupe de favoris, la liste n'affichera que les chaînes de ce groupe.

1. Appuyez sur la touche [Bleue] pour ouvrir la fenêtre “Chercher” (OSD 6). Vous pouvez utiliser cette fonction pour rechercher une chaîne par son nom.
2. Appuyez sur la touche [Rouge] pour afficher la liste des chaînes simplifiées.
3. Appuyez sur la touche [OK] pour sortir et afficher la chaîne sélectionnée.

2.13. EPG

1. Ce récepteur dispose du Guide Électronique des Programmes (EPG) afin de vous offrir des informations sur la programmation de certaines chaînes, telles que le titre, les sous-titres, une description, émission. Cette fonction dépend du service fourni par l'émetteur de la chaîne. Appuyez sur la touche [EPG] pour afficher l'écran EPG (OSD 7).
2. Appuyez sur la touche [Rouge] pour afficher l'horaire détaillé de l'émission de la chaîne sélectionnée (OSD 8). Vous pouvez sélectionner un événement à l'aide des touches [▲▼] et obtenir des informations détaillées à son propos en appuyant sur [OK] vénement en question.
3. Appuyez sur la touche [Verte] dans la fenêtre de l'EPG pour afficher une description détaillée de l'événement sélectionné (OSD 9). Avec la touche [Rouge], vous obtenez plus d'informations sur le programme. Avec la touche [Jaune] vous pouvez program événement en question.
4. Pour sortir du menu EPG, appuyez sur la touche [Sortie].

2.14. Liste

En mode TV, appuyez sur la touche [Liste] pour accéder directement au menu "liste des chaînes TV" ou au menu "liste des stations de Radio" selon le mode dans lequel vous vous trouvez.

2.15. Favoris

1. En mode TV, appuyez sur la touche [Fav] pour ouvrir comme montré sur l'image ci-contre (OSD 10) :
2. Dans , vous pouvez sélectionner la chaîne favorite désirée avec les touches [▲▼] et confirmer avec [OK] afin de basculer sur cette chaîne. Pour les groupes plus grands, vous pouvez naviguer avec [Pup/Pdw].
3. Avec les touches [▲▼] vous sélectionnez les différents Groupes de Favoris.
4. Appuyez sur la touche [Sortie] pour sortir de la fenêtre des Favoris.

OSD 10

OSD 11

OSD 12

OSD 13

OSD 14

Groupes de Favoris.

Questions fréquentes

Q : Pourquoi le message "Aucun favori !" s'affiche-t-il après avoir appuyé sur la touche [Fav] ? R : Aucune chaîne n'a encore été assignée au groupe de favoris. Vous pourrez le faire dans le menu "Chaîne".

2.16. Piste / mode audio

1. En mode TV, appuyez sur la touche [Audio] pour ouvrir la fenêtre de mode Audio (OSD 11).
2. Sélectionnez l'option à modifier avec les touches [A] et changez la valeur avec [B].
3. Appuyez sur [Sortie] pour quitter cette fenêtre.

2.17. Information

En mode TV, appuyez sur la touche [INFO] pour ouvrir la fenêtre d'information. Vous pourrez y voir les paramètres de la chaîne actuelle (OSD 12).

2.18. FAV+/-

1. En mode TV, appuyez sur la touche [FAV+/FAV-] pour naviguer directement entre les chaînes du Groupe de Favoris actuel.
2. L'ordre des chaînes favorites suit l'ordre existant dans la liste des Groupes Favoris.

2.19. Zoom

1. Appuyez sur la touche [Zoom] en mode TV pour agrandir l'image. L'image peut être agrandie jusqu'à 16 fois. (OSD 13).
2. Appuyez sur la touche [Sortie] pour sortir de la fonction.

2.20. Sous-titres

En mode TV, appuyez sur la touche [Sub] pour activer ou désactiver les sous-titres, s'ils sont disponibles.

2.21. Court-circuit LNB

Lorsqu'il y a un court-circuit dans la LNB, un message "Court-circuit LNB" (OSD 14) s'affiche à l'écran. Vérifiez alors vos câbles et vos connexions. Le message ne disparaîtra qu'une fois le problème résolu.

OSD 15

3. Menu chaîne

Appuyez sur la touche [Menu] de la télécommande pour entrer dans le menu principal (OSD 15).

1. Appuyez sur les flèches sélectionner l'option Chaîne.
2. Appuyez sur [OK] pour entrer dans le sous-menu Chaine. Dans le sous-menu Chaine (OSD 16) :
3. Appuyez sur les touches [▲▼] de la télécommande pour sélectionner les différentes options du menu.
4. Appuyez sur [OK] pour entrer dans l'option choisie:
5. Liste des chaînes TV
6. Liste des Stations Radio
7. Canal Config
8. Nom de la liste de chaînes favorites
9. Tout Effacer
10. Récupérer les chaînes depuis votre copie de sauvegarde
11. Sauvegardez vos chaînes en copie de sécurité.

OSD 16

3.1. Liste des chaînes TV

En entrant dans ce menu, vous verrez à l'écran une image telle que l'image OSD 17.

1. Vous pouvez vous déplacer parmi les chaînes à l'aide des touches de la télécommande [4] et [6], et en appuyant sur [OK] vous verrez s'afficher l'image du programme TV choisi dans la fenêtre située à droite.
2. Vous pouvez taper directement le numéro de chaîne désiré à l'aide de la télécommande, sans avoir besoin de parcourir toute la liste de chaînes. Une fois un numéro de chaîne introduit, vous vous déplacerez sur cette chaîne, et la fenêtre de prévisualisation ne s'affichera qu'une fois confirmé avec la touche [OK].
3. Appuyez sur les touches [Pup/Pdw] pour afficher les pages suivantes de la liste de chaînes.
4. À l'aide des touches [✔], vous pouvez changer de groupe de chaînes et de satellite.
5. Appuyez sur [Menu], [Sortie] ou [Ok] pour visualiser en plein écran le programme TV de votre choix.
6. Les touches de couleur offrent d'autres fonctionnalités afin de gérer la liste de chaînes.

OSD 17

3.1.1. Favoris

OSD 18

1. Appuyez sur la touche [Fav] pour ouvrir la fenêtre des "Favoris" (OSD 18).
2. Vous pouvez définir jusqu'à 8 groupes de favoris différents à l'aide des touches [▲] [▼]. Appuyez sur [OK] pour assigner la chaîne sélectionnée à un groupe de favoris.
3. Appuyez sur [OK] à nouveau pour enlever la chaîne du groupe de favoris.
4. Appuyez sur la touche [Sortie] pour revenir à la liste de favoris.

OSD 19

Les chaînes de TV. Les chaînes assignées à un groupe de favoris sont indiquées par une icône après leur nom.

3.1.2. Déplacer

1. Pour déplacer ou interchanger des chaînes : En appuyant sur la touche [Rouge], vous verrez un menu .
2. Appuyez de nouveau sur la touche [Rouge] pour déplacer la châne.
3. Appuyez sur la touche [Verte] pour échanger la position des chaînes.
4. Déplacez la chaîne à la position désirée à l'aide des touches [4]. Appuyez sur [OK] pour confirmer la nouvelle position.

3.1.3. Classer

1. Appuyez sur la touche [Verte] pour ouvrir la fenêtre de classement des chaînes (OSD 20). Appuyez sur [↑] ou [↓] pour choisir et [OK] pour confirmer votre choix.
2. Les possibilités de classement sont:
3. Nom (A-Z) : classées par ordre alphabé
4. Nom (Z-A) : classées par ordre alphabétique invers
5. Libres : classe les chaînes claires et cryptées. Les chaînes en clair et les chaînes cryptées ensuite.
6. Verrouiller : les chaînes non verrouillées apparaissent en premier, suivies des chaînes verrouillées.
7. Défaut : charge les chaînes dans l'ordre par défaut.

3.1.4. Modifier les chaînes

1. Afin de modifier une chaîne, appuyez sur la touche [Jaune]. Une fenêtre apparaîtra alors pour vous demander le mot de passe de l'appareil. Le code par défaut est "0000".
2. À l'intérieur du menu de modification (OSD 21), vous pourrez effacer, sauter, verrouiller ou modifier la chaîne.
3. Appuyez sur [Sortie] pour effacer. Un message apparaîtra alors pour vous demander de confirmer les modifications.

Pour effacer une ou plusieurs chaînes de votre liste, appuyez sur la touche [Rouge] à l'intérieur du menu "Modifier la liste de chaînes" sur la chaîne que vous souhaitez supprimer.

Une demande de confirmation apparaît pour effacer une chaîne ou toutes les chaînes de la liste (OSD 22a) :

• Appuyez sur la touche [Rouge] pour sélectionner les chaînes une par une. Seules les chaînes sélectionnées seront effacées.
• Appuyez sur la touche [Verte] pour sélectionner toutes les chaînes.

Une croix apparaîtra alors à la suite du nom de la chaîne (OSD 22). Les chaînes marquées seront effacées une fois les

OSD 23

OSD 24

OSD 25

OSD 26

OSD 27

Les modifications sont confirmées à la sortie de ce menu.

3.1.4.2 Sauter

Pour sauter une ou plusieurs chaînes de votre liste, appuyez sur la touche [Verte] à l'intérieur du menu "Modifier Liste de chaînes" sur la chaîne que vous souhaitez sauter. Une icône apparaîtra alors à la suite du nom de la chaîne (OSD 23). Les chaînes marquées seront sautées lors du changement de chaîne en mode TV. Les chaînes marquées seront sautées une fois les modifications confirmées à la sortie de ce menu.

3.1.4.3 Verrouiller

Pour verrouiller une ou plusieurs chaînes de votre liste, appuyez sur la touche [Jaune] à l'intérieur du menu "Modifier liste de chaînes" sur la chaîne que vous souhaitez verrouiller. Une icône apparaîtra alors à la suite du nom de la chaîne (OSD 24). La prochaine fois que vous souhaiterez afficher cette chaîne, vous devrez introduire un mot de passe. Les chaînes marquées seront verrouillées une fois les modifications confirmées à la sortie de ce menu.

3.1.4.4 Modifier

En appuyant sur la touche [Bleue] dans la fenêtre de modification de chaînes, une nouvelle fenêtre s'ouvrira, vous donnant le choix entre 2 options (OSD 25) :

1. Modifier la chaîne actuelle : Appuyez sur la touche [Rouge] pour modifier la chaîne actuelle (OSD 26).
2. Choisir l'option "Nom" pour modifier le nom de la chaîne.
3. Les éléments PID Video, audio et PCR peuvent aussi être modifiés en introduisant une nouvelle valeur.
4. Après avoir modifié les données, sélectionnez "Enregistrer" et appuyez sur [OK] pour enregistrer les modifications et sortir du menu de modification. Pour sortir du menu de modification sans enregistrer les changements, sélectionnez "Sortie" et appuyez sur [OK].
5. Créer : Appuyez sur la touche [Verte] pour créer une nouvelle chaîne (OSD 27).
6. Dans l'option "Satellite", appuyez sur [OK] pour dérouler la liste des satellites. Choisissez alors le satellite dans lequel vous souhaitez créer une chaîne.
7. Si sur l'option "Indice de TP" vous appuyez sur [>], vous pourrez choisir le numéro de transpondeur où se trouve la chaîne. Les valeurs de fréquence, de vitesse de symbole et de polarité seront affichées, mais ne pourront pas être modifiées.
8. Choisissez l'option "Nom" pour ajouter le nom de la chaîne.
9. Introduisez les nouvelles valeurs de PID vidéo, audio et PCR pour la nouvelle chaîne.
10. Une fois les données modifiées, CHOISSEZ "Enregistrer" et appuyez sur [OK] pour enregistrer les modifications et sortir du menu de modification. Pour sortir du menu de modification sans enregistrer, choisissez "Annuler".

OSD 28

OSD 29

OSD 30

OSD 31

OSD 32

Pour enregistrer les modifications, CHOISISSEZ "Sortie" et appuyez sur [OK]. Pour quitter sans enregistrer les modifications, CHOISISSEZ "Sortie" et appuyez sur [OK].

3.1.5. Rechercher

1. Appuyez sur la touche [Bleue] pour ouvrir la fenêtre "Chercher" qui apparaît sur l'image OSD 28. Utilisez les touches de A à Z pour saisir votre recherche.
2. Après avoir écrit toutes les lettres, choisissez OK dans la fenêtre et appuyez sur [OK] sur la télécommande.
3. Pour sortir de ce menu, appuyez sur la touche [Sortie] et vous retournerez à la liste des chaînes.

3.2. Liste des stations radio

Ce menu (OSD 29) possède les mêmes fonctions que celles que nous avons décrites ci-dessus pour le menu “Liste Chaînes Vidéo”, à la seule différence qu'il n'y a pas d'informations vidéo associées aux stations. Dans la fenêtre, vous verrez un logo fixe de Fte maximal.

3.3. Canal config

En entrant dans ce menu, vous verrez apparaître une fenêtre comme l'OSD 30 :

3.3.1 Chaîne de démarrage

Appuyer sur [OK] pour entrer dans l'option "Chaîne démarrage" (OSD 31).

1. Si vous passez l'option "Chaîne démarrage" à Actif, vous pourrez avoir accès aux deux options suivantes. Si vous laissez cette option à Inactif, vous ne pourrez accéder aux options suivantes et le récepteur s'allumera toujours sur la dernière chaîne visualisée lors de son extinction.
2. Mode : vous permet de choisir si vous désirez que le récepteur s'allume sur les chaînes de TV ou de Radio.
3. Dans l'option "Chaîne de démarrage", vous choisissez la chaîne sur laquelle vous désirez que votre récepteur démarre lors de la mise en marche.
4. Appuyez sur [Sortie] pour sortir de ce menu.

3.3.2 Type de chaîne

Appuyez sur [OK] pour accéder à l'option "Type de chaîne" (OSD 32).

1. Cette option permet de choisir le type de chaînes accessibles sur le récepteur lorsqu'il est allumé. Vous pouvez choisir entre "Tout", "Libre" ou "Crypté".
2. Si vous choisissez les chaînes libres, les chaînes cryptées seront omises à l'affichage lorsque vous zapperez à l'aide des touches [CH+/-].
3. Appuyer sur [Sortie] pour sortir de ce menu.

OSD 33

OSD 34

OSD 35

OSD 36

3.4. Nom de la liste de chaînes favorites

Ce menu vous permet de renommer vos groupes de favoris. Une fois sur l'option, appuyez sur [OK] pour accéder à l'écran OSD.

Pour modifier le nom d'un groupe de favoris :

1. Appuyez sur les touches [▲] de votre télécommande pour vous déplacer sur les différents groupes de favoris.
2. Une fois le nom modifié à votre guise, déplacez-vous sur l'option Ok et appuyez sur la touche [OK] (OSD 34).
3. Si le nom choisi a déjà été utilisé pour un autre groupe, un message d'avertissement apparaît et vous devrez en choisir un autre.
4. Appuyez sur [Sortie] pour sortir de cette option.

Pour effacer toutes les chaînes :

1. Introduisez le mot de passe de votre récepteur. Par défaut, le mot de passe est "0000".
2. Si le mot de passe est correct, vous verrez une seconde fenêtre qui vous demande confirmation de la suppression (OSD 35).
3. Sélectionnez "Oui" pour effacer toutes les chaînes ou "Non" pour annuler l'opération, et confirmez par [OK].
4. À l'étape 2 comme à l'étape 3, vous pouvez toujours annuler votre manipulation en tapant [Sortie] sans effectuer de changement.

Q: Si par erreur, j'ai effacé toutes les chaînes, que puis-je faire ?

R: Trois possibilités vous sont offertes pour les restaurer :

• Refaire la recherche dans le menu Installation.
• Utiliser l'option "Valeurs Usine" du menu Outils. Vous y récupérerez les chaînes préprogrammées à l'usine.
• Utiliser l'option du menu "Chaînes" intitulée "Récupérer les chaînes de votre copie" comme expliqué dans le point suivant.

3.6. Récupérer les chaînes de votre copie

Si vous utilisez cette option, le récepteur se chargera de recharger les chaînes que vous avez préalablement sauvegardées en copie de sécurité (voir point 3.7.). Pour ce faire :

1. Introduisez le mot de passe de votre récepteur. Par défaut, le code est "0000".
2. Si le mot de passe est correct, vous obtiendrez une fenêtre qui vous demandera confirmation de votre choix (OSD 36).
3. Choisissez "Oui" pour restaurer la copie de sécurité des chaînes ou "Non" pour annuler votre action. Confirmez en appuyant sur OK.

OSD 37

taptant [OK]

1. À l'étape 2 comme à l'étape 3, vous pouvez annuler votre action sans modification en appuyant sur la touche [Exit].

Sécurité

Cette option est très importante car elle vous permet de régulièrement sauvegarder vos modifications sur les listes de chaînes. Elle réalisera une copie de sécurité des chaînes et permettra une récupération de votre configuration préférée, même après une remise aux valeurs par défaut usine de votre récepteur. Une fois personnalisée la configuration et les chaînes de votre récepteur, nous vous invitons à les mémoriser au travers de cette option. Pour ce faire :

1. Introduisez le mot de passe de votre récepteur. Par défaut, le code est "0000".
2. Si le code introduit est correct, une seconde fenêtre de confirmation apparaît à l'écran (OSD 37).
3. Appuyez sur "Oui" pour commencer la sauvegarde de la copie de sécurité des chaînes ou sur "Non" si vous ne souhaitez pas continuer. Confirmez OK].
4. À l'étape 2 comme à l'étape 3, vous pouvez annuler votre action sans modification en appuyant sur la touche [Exit].

OSD 38

OSD 39

OSD 40

OSD 41

4. Installation

Appuyez sur la touche [Menu entrer dans le menu principal (OSD 38).

1. Appuyez sur les flèches [▲▼ sélectionner l'option Installation.
2. Appuyez sur [OK] pour accéder au sous-menu Installation. Dans le sous-menu Installation (OSD 39) :
3. Appuyez sur les touches [▲▼] de votre télécommande afin de vous déplacer sur les différentes options du menu.
4. Tapez [Ok] pour entrer dans l'option désirée.
5. Rechercher Simple
6. Rechercher Multiple
7. TP Rech
8. Liste des satellites
9. Guide Satellite

4.1. Recherche simple

En entrant dans ce menu, vous obtiendrez un écran similaire à l'OSD 40.

Vous pourrez accéder aux options suivantes :

1. Satellite : utilisez [✔] pour changer de satellite et appuyez sur [OK] pour dérouler la liste des satellites disponibles.
2. Configuration LNB: Si vous choisissez cette option et la sélectionnez, vous accéderez au menu de configuration de la LNB (OSD 41). Ce menu vous permettra de modifier les valeurs suivantes :
3. Type de LNB : utilisez les touches [ ] pour ître les fréquences qui vous sont proposées. Déplacez-vous à l'aide de [ ] à la fréquence qui vous convient et modifiez-la directement avec les touches [ ].
4. 22 K : utilisez [✔] pour “Activer” ou “Désactiver” la pulsation de 22 KHz. Cette option ne sera pas accessible si le type de LNB est “Universel”.
5. DISEqC1.0: utilisez [< ] pour modifier l'option DISEqC 1.0
6. DISEqC 1.1 : utilisez [< 1.
7. Positionneur : utilisez [✔] pour choisir entre Aucun / DISEqC 1.2 / USALS.

Remarque : Lorsque vous choisissez "DISEqC 1.2" ou "USALS", les options "DISEqC 1.0" et "DISEqC 1.1" sont rendues inactives.

• Polarité : utilisez [+] pour choisir entre "Automatique", "Horizontale" ou "Verticale".

OSD 42

OSD 43

OSD 44

OSD 45

• Toneburst : utilisez [✔] pour choisir entre "Actif" et "Inactif". Appuyez sur [Sortie] pour quitter ce menu. Une fenêtre de confirmation apparaît alors pour valider vos modifications. Une fois la LNB configurée, appuyez sur [Sortie] pour sauvegarder les modifications et revenir à la fenêtre antérieure. Vous pourrez alors poursuivre la configuration de l'antenne.
• DiSEqC 1.0 : utilisez [ ] pour modifier les options du DiSEqC 1.0. 4 TP index : utilisez [ ] afin de sélectionner le TP désiré.
• Chaînes gratuites : utilisez [?] pour rechercher soit les chaînes libres uniquement, soit également les chaînes codifiées. Si vous choisissez "Oui", seules les chaînes libres feront l'objet d'une recherche.
• Recherche de canaux er le type de chaînes que vous souhaitez capter avec votre récepteur : "TV + Radio", uniquement les chaînes "TV" ou uniquement les chaînes "Radio".
• Mode de recherche : utilisez [✔] pour sélectionner entre la "Recherche Prédéfinie" ou la "Recherche Automatique". La "Recherche Prédéfinie" consiste à balayer la liste établie des satellites et des fréquences prédéfinies, alors que la "Recherche Automatique" réalise une recherche aveugle et pas à pas de toutes les fréquences et configurations possibles.
• Déplacez-vous sur le champ "Recherche" et appuyez sur [Ok] afin de commencer la recherche. Les barres de progression indiquent l'avancement de la recherche et les chaînes trouvées apparaissent dans une liste.

À n'importe quel moment, vous pouvez suspendre la recherche et sortir de ce menu en appuyant sur la touche [Exit]. Si vous avez modifié les paramètres de la LNB, une confirmation de sauvegarde des modifications apparaîtra. Appuyez sur "Oui" pour sauvegarder ou "Non" pour ne pas tenir compte des modifications. (OSD 42)

4.2. Recherche multiple

En entrant dans ce menu, vous obtiendrez un écran similaire à l'OSD 43 :

1. Satellite : appuyez sur [OK] afin d'ouvrir la liste des satellites disponibles (OSD 44). Déplacez-vous sur la liste à l'aide des touches [▲] et [▼] et cochez/décochez les satellites qui vous intéressent en appuyant sur la touche [OK]. Une fois votre sélection terminée, appuyez sur [Sortie] pour fermer la liste des satellites. Dans la partie inférieure de l'écran, vous pourrez voir les satellites choisis (OSD 45). Le récepteur utilisera les protocoles DISEqC 1.0 / 1.1 / 1.2 et USALS pour rechercher les satellites marqués et les chaînes s'y rapportant.
2. Chaînes gratuites : utilisez [✔] afin de rechercher les chaînes libres (non cryptées) ou inclure les chaînes cryptées.

OSD 46

Si vous sélectionnez "Oui", vous obtiendrez uniquement les chaînes libres.

1. Recherche canaux : utilisez [ ] pour sélectionner le type de chaînes à rechercher entre les types "TV + Radio", seulement "TV" ou seulement "Radio".
2. Mode Recherche : utilisez [ ] pour sélectionner entre l'option "Recherche sur Liste" ou "Recherche Auto". La "Recherche sur Liste" effectue une recherche sur les fréquences prédéfinies dans la liste des satellites, alors que la "Recherche Auto" réalise une recherche aveugle (plus longue) de toutes les fréquences et configurations possibles.
3. Déplacez-vous sur le champ "Recherche" et appuyez sur [Ok] afin d'initier la recherche. Les barres de progression indiquent l'avancement de la recherche et les chaînes trouvées apparaissent dans le bas de la fenêtre.
4. Vous pouvez arrêter la recherche en appuyant sur la touche [Sortie]. Dans ce cas, seules les chaînes trouvées jusqu'alors seront mémorisées.

OSD 47

4.3. Rechercher les chaînes d'un TP

(Transpondeur = Groupe de chaînes d'un opérateur)

En entrant dans ce menu, vous obtenez un écran similaire à l'OSD 46.

1. Satellite : utilisez [✔] pour changer de satellite ou appuyez sur [OK] pour dérouler la liste des satellites disponibles.
2. TP Index : utilisez [↑] [↓] pour sélectionner le TP désiré.

Si l'un des TP contient des chaînes qui ont été trouvées et mémorisées dans le récepteur, les deux options "Fréquence" et "Vitesse de symbole (Symbol Rate)" ne pourront pas être modifiées.

Grâce à ceci, il est impossible de modifier les paramètres par erreur et de perdre toutes les chaînes enregistrées en modifiant la base de données.

Dans le cas où l'une des valeurs, par exemple la vitesse de symbole (SR, symbol rate), serait modifiée par le diffuseur et que vous avez déjà enregistré des chaînes de ce TP (transpondeur), vous devrez alors supprimer ce TP (ce qui aura pour effet de supprimer toutes les chaînes du TP), le recréer avec les valeurs correctes puis lancer à nouveau une recherche des chaînes de ce TP.

Vous avez également les options d'ajout, de suppression d'un ou de tous les transpondeurs.

• Appuyez sur la touche [Rouge] pour ajouter un nouveau TP à la liste (OSD 47). Vous devrez y introduire la fréquence et la vitesse de symbole du transpondeur. Pour ce faire, utilisez les touches numériques du clavier de votre télécommande. Les fréquences possibles varient entre 3000 et 13450 MHz et les vitesses de symboles entre 1000 et 45000 KS/s. Hors de ces valeurs, une fenêtre d'erreur apparaîtra.
• Appuyez sur la touche [Verte] pour supprimer un TP.

OSD 48

Avant la suppression, une fenêtre de confirmation apparait (OSD 48) TP.

• Appuyez sur la touche [Jaune] pour supprimer tous les TP disponibles de la liste sur ce satellite. Avant ît. Choisissez "Oui" et appuyez sur [OK] si vous désirez effacer les TP.
• Sur les TP, vous pouvez utiliser le clavier numérique de votre télécommande afin d'éditer la fréquence et la vitesse de symbole du transpondeur.
• Polarité : vous pouvez modifier la polarité pour une recherche entre "Horizontal" et "Vertical" et ce, avec les touches [].
• Chaînes gratuites : utilisez [✔] pour rechercher uniquement les chaînes non cryptées ou également celles qui sont cryptées. En sélectionnant "Oui", vous obtiendrez uniquement les chaînes libres (non cryptées).
• Rechercher les chaînes d'un TP : lorsque vous activez cette option, une nouvelle fenêtre apparaît. Vous pouvez y configurer les paramètres suivants (OSD 49) :
• Chaînes gratuites : utilisez [✔] pour rechercher soit les chaînes libres uniquement, soit également les chaînes codées. Si vous choisissez "Oui", seules les chaînes libres feront l'objet d'une recherche.
• Recherche canaux : utilisez [✔] pour définir le type de chaîne que vous souhaitez chercher : “TV + Radio”, “TV” ou seulement “Radio”.
• Recherche NIT : si vous désactivez cette option, le récepteur effectuera une recherche du TP sélectionné uniquement. Si vous activez cette option, une fois le TP sélectionné identifié, le récepteur découvrira la table NIT (Network Identification), puis il recherchera automatiquement tous les TP du réseau identifié.
• Appuyez sur [Sortie]. Dans ce cas, seules les chaînes trouvées jusqu'alors seront mémorisées.

4.4. Liste satellite

En entrant dans ce menu, vous obtiendrez un écran similaire à l'OSD 50.

1. Déplacez-vous dans la liste des satellites à l'aide des touches [4] et [6], et cochez/décochez les satellites qui vous intéressent en appuyant sur la touche [OK].
2. Appuyez sur la touche [Rouge] pour éditer le pourrez modifier le nom et la longitude du satellite. Une fois modifiés, déplacez-vous sur l'option "Sauvegarder" et confirmez avec [OK] (OSD 51). Dans le cas où vous ne voulez pas garder ces modifications, appuyez sur "Sortie" et confirmez par [OK].
3. Appuyez sur la touche [Verte] pour ajouter un satellite. Vous obtiendrez alors une fenêtre où vous indiquerez le nom et la longitude du satellite. Une fois saisi .

OSD 49

OSD 50

OSD 51

Installation

OSD 52

Sauvegardez et confirmez par [OK]. Dans le cas où vous ne voulez pas garder cet ajustement, allez sur l'option "Sortie" et appuyez sur [OK]. Appuyez sur la touche [Jaune] afin de supprimer le satellite sélectionné. Une fenêtre de confirmation apparaît alors à l'écran (OSD 52). Déplacez-vous sur l'option "Oui" pour éliminer le satellite de votre liste ou déplacez-vous sur "Non" si vous préférez le conserver.

4.5. Guide satellite

En entrant dans ce menu, vous obtiendrez un écran comme l'OSD 53 :

Dans ce sous-menu, vous pourrez y introduire la longitude et la latitude de votre domicile ainsi que celle du satellite. Le récepteur calculera alors l'élévation (haut/bas) et l'azimut (Est/Ouest) nécessaires à l'orientation de votre antenne pour capter le satellite sélectionné.

OSD 53

1. Utilisez les touches numériques de votre télécommande pour introduire les valeurs "Longitude locale", "Lat .
2. Tapez sur les touches afin de sélectionner "Est" ou "Ouest" pour "Long , ou "Nord" ou "Sud" pour "Latitude locale".
3. Sélectionnez "Marche" et tapez sur [OK]. Le résultat affiché à l'écran donne l'orientation et l'élévation de votre antenne (OSD 54).
4. L'orientation est un angle entre le plein Sud et le satellite choisi.
5. Tapez sur [Sortie] pour quitter ce menu.

OSD 54

OSD 55

5. Configuration système

Appuyez sur la touche [Menu entrer dans le menu principal (OSD 55).

1. Déplacez-vous alors à l'aide des touches [▲] et [▼ accéder à l'option Configuration Système.
2. Tapez sur [OK] pour entrer d .

D ème (OSD 56) : 3. Appuyez sur les touches [▲] et [▼] de votre télécommande pour vous déplacer dans les options du menu. 4. Tapez sur [OK] pour accéder à l'option dans le sous-menu.

• Langue
• Système de TV
• Réglage de l'heure et du temporisateur
• Configuration de l'OSD
• Contrôle parental
• Réglage de l'alimentation
• Position du switch de la télécommande

5.1. Langue

En entrant dans ce menu, vous obtiendrez un écran comme celui de l'OSD 57 :

1. Langue : les touches [✔] vous permettront de choisir parmi les différentes langues disponibles. Les langues disponibles son
2. Première Langue : Certaines chaînes émettent dans plus d'une langue. Vous pouvez ici définir votre langue préférée. Pour ce faire, utilisez les touches []. Si le programme diffusé possède la langue souhaitée, vous l'entendrez automatiquement 'est pas diffusé dans cette langue, le récepteur passera à la langue dans le champ Audio secondaire. Les choix possibles comprennent :
3. Deuxième Langue : CHOISISSEZ ici la seconde langue désirée à l'aide des touches [◄] [►]. Si le programme de TV ne diffuse pas dans la langue définie dans Audio premier, mais diffuse dans la langue alternative de ce champ, vous écouterez le son dans cette langue. Dans le cas où aucune des deux langues n'est diffusée, la langue par défaut de la chaîne sera reproduite. Les langues disponibles dans ce champ son
4. Une fois les différentes options positionnées, tapez [Sortie] pour quitter ce menu.

OSD 56

OSD 57

OSD 58

OSD 59

OSD 60

5.2. Système de TV

En entrant dans le menu "Système TV", vous verrez un écran ressemblant à celui ci-dessous (OSD 58) :

1. Le mode d'affichage standard. Vous pouvez sélectionner l'un des modes suivants : Auto / PAL / PAL-M / NTSC 3.58 à l'aide des touches [✔].
2. Le mode d'aspect format de l'écran. Vous pouvez choisir Auto / 4:3 PS / 4:3 LB / 16:9 à l'aide des touches [✔].
3. La sortie vidéo est utilisée pour basculer le format d'écran. Vous avez le choix entre les sous-options RGB / CVBS à l'aide des touches [ ].
4. Boucle VCR : si un magnétoscope est connecté au récepteur, et que le récepteur est connecté au téléviseur, vous pouvez CHOISIR quel appareil vous voulez voir en priorité sur la TV lorsque les deux appareils sont allumés en même temps. Si VOUS CHOISISSEZ "VCR maître", la sortie du magnétoscope sera affichée en priorité même si le récepteur est allumé. Si VOUS CHOISISSEZ "STB maître", la sortie du récepteur sera affichée en priorité même si le magnétoscope est allumé.

Ce récepteur incorpore un mode basse consommation lorsqu'il se trouve en veille (cf. paragraphe 5.6). Si vous choisissez "STB maître", l'option "basse consommation" sera activée et pourra être modifiée dans le menu correspondant. Au contraire, si vous choisissez l'option "VCR maître", l'option "basse consommation" ne sera pas activée et le récepteur n'entrera jamais en mode basse consommation.

1. Standard de modulation : Choisissez, à l'aide des touches [ ], le standard de la sortie du modulateur parmi les suivants : PAL-BG / PAL-I / PAL-DK / NTSC. 6. Canal RF : cette option vous permet de choisir le canal de sortie du modulateur. Ce réglage est important dans le cas où vous voulez connecter votre récepteur à une antenne terrestre existante. Le canal peut être choisi parmi les canaux 21 à 69 à l'aide des touches [ ].
2. Appuyez sur [Exit] pour sortir du menu "Système TV".

5.3. Réglage heure et temporisateur

Ce menu vous montrera un écran comme celui de l'OSD 59. À l'aide de [A] et en tapant [OK] vous pourrez entrer dans "Temporisateur", "Réglage de l'heure" ou "Arrêt Auto".

5.3.1. Temporisateur

Lorsque vous sélectionnez "Temporisateur" et appuyez sur [OK], vous obtenez la fenêtre ci-jointe (OSD 60) :

Sur la première ligne de l'écran, la date et l'heure programmée sur le récepteur sont rappelées. Si vous constatez qu'elles sont incorrectes, reportez-vous au menu "Configurer Heure et Temporisateur" pour mettre votre récepteur à l'heure.

1. Numéro du temporisateur : vous définissez ici un numéro de temporisateur parmi les 8 disponibles sur le récepteur.
2. Mode : cette option permet de définir la périodicité de déclenchement du temporisateur. Vous pouvez choisir entre une seule fois, chaque jour, chaque semaine, chaque mois, chaque année ou non actif. Si vous sélectionnez non actif, les champs suivants de ce menu ne seront pas ouverts à la saisie.
3. Service temporisateur : CHOISISSEZ le service sur lequel s'applique le temporisateur entre Chaîne (afin de démarrer le récepteur sur une chaîne donnée) ou Mode Message (afin de générer un message qui apparaîtra à l'écran).
4. Option de Chaîne : Si vous avez choisi Chaîne comme service du temporisateur, vous obtiendrez les champs suivants à saisir (OSD 61).

OSD 62

• Chaîne au réveil : appuyez sur [OK] pour obtenir la liste des chaînes disponibles et choisissez la chaîne à activer à l'échéance du temporisateur.
• Date de réveil : introduisez, à l'aide des touches numériques de votre télécommande, la date à laquelle vous souhait
• Heure de réveil de votre télécommande, l'heure à laquelle vous souhaitez activer le service de réveil.
• Durée du réveil : indiquez ici la durée durant laquelle le récepteur restera allumé sur la chaîne à partir du réveil. Une fois cette durée éc e en mode veille, programmez-le en mettant 00:00 dans la durée.
• Option de Message ître cet écran de configuration (OSD 62).
• Message au réveil : utilisez les touches [✔] pour sélectionner
• Date de réveil a date à laquelle vous désirez activer le service de réveil.
• Heure de réveil : introduisez, à l'aide des touches numériques de votre télécommande, l'heur Le message apparaî
• Appuyer sur [Sortie] pour quitter le menu.

NOTE : Si le récepteur est en veille et que le mode basse consommation est activé, le récepteur se mettra en marche 1 minute avant le début de l'événement programmé.

5.3.2. Réglage de l'heure

Lorsque vous choisissez "Réglage de l'heure" et appuyez sur [OK], vous verrez apparaître l'écran ci-joint (OSD 63) :

1. Utilisation GMT : cette option vous permet de régler manuellement la date et l'heure (Choix GMT : non actif).

OSD 64

OSD 65

OSD 66

Vous pouvez également afficher automatiquement les informations horaires transmises par le satellite (Choix GMT : Actif).

1. Décalage GMT : Cette option est uniquement disponible si "Utiliser GMT" est actif. Utilisez [ ] pour modifier le décalage horaire de votre domicile par rapport à l'heure GMT.
2. Été : cette option n'est disponible que lorsque “Utiliser GMT” est activée. Utilisez [✔] pour activer ou désactiver l'heure d'été.
3. Date : si “Utiliser GMT” est inactif, vous pourrez modifier la date du jour. Utilisez pour ce faire
4. Heure : si " 'heure actuelle. Pour ce faire, utilisez les touches numériques de votre télécommande.

Remarque : si la chaîne en cours de visualisation contient l'information de date et d'heure, ce menu vous la montrera. Si ce n'est pas le cas, vous devrez l'introduire manuellement. Pratiquement toutes les chaînes comportent cette information dans le signal envoyé.

1. Afficher l'heure : Utilisez [?] pour activer/désactiver cette option. Lorsque cette option est activée, l'heure est affichée dans un cadre en haut à droite de l'écran. (OSD 64)
2. Tapez sur [Sortie] pour quitter le menu.

5.3.3. Arrêt auto

À travers cette option, vous allez pouvoir programmer un temporisateur permettant de lancer un compte à rebours qui éteindra votre récepteur à échéance. À échéance, votre récepteur passera en mode Stand By (mise en veille).

Pour changer ce compte à rebours, positionnez-vous sur l'option et appuyez sur la touche [OK]. Vous pourrez alors choisir entre : 10, 30, 60, 90, 120 minutes pour la durée du compte à rebours ou temporisateur non actif (OSD 65).

5.4. Configuration de l'OSD

Ce menu affiche un écran comme l'OSD 66 ci-joint :

1. Afficher sous-titres : tapez [3] pour CHOISER entre actif ou non actif. De la sorte, si la chaîne visualisée dispose de l'affichage des sous-titres, vous les verrez apparaître en bas d'écran. En choisissant non actif, vous empêchez cet affichage.
2. OSD Tempo : Cette option permet de configurer la durée d'affichage qui apparaît lorsque vous changez de chaîne. Modifiez la durée d'affichage en secondes à l'aide des touches [].
3. Position : Permet de définir la position à l'écran (en haut / en bas).
4. Transparence OSD : Cette option vous permet de configurer la transparence des fenêtres des menus. Tapez [✔] pour sélectionner un pourcentage de transparence parmi les valeurs proposées.

entre 10%, 20%, 30%, 40% ou transparence non active. 5. Valeurs par défaut : En appuyant sur la touche [OK], vous remettrez les paramètres de ce menu aux valeurs d'usine par défaut. 6. Appuyez sur [Sortie] pour quitter ce menu.

5.5. Contrôle parental

Si vous le souhaitez, outre le verrouillage des chaînes dites bloquées sur un mot de passe confidentiel, vous pouvez également verrouiller l'accès à certains menus et configurations de votre récepteur, et ce, avec ce même mot de passe. Vous utiliserez pour cela le menu intitulé "Verrouillage par mot de passe".

1. Pour accéder à ce menu, un écran de saisie d'un mot de passe vous sera proposé. Si vous n'en avez pas encore défini, vous taperez le mot de passe par défaut "0000". Une fois vérifié, vous verrez apparaître l'écran ci-joint (OSD 67).
2. Verrouiller Menus chaque fois qu'il tentera d'accéder au menu d'installation.
3. Verrouiller chaînes : en passant cette option à "Oui" chaque fois qu'il tentera d'accéder à une chaîne définie comme verrouillée. Au contraire, si cette option est positionnée à "Non", aucun verrouillage ne sera possible sur les chaînes.
4. Nouveau mot de passe : Cette option permet de modifier le mot de passe. Le mot de passe peut être modifié à chaque fois qu'une personne non habilitée découvre le mot de passe du récepteur. Introduisez le mot de passe à l'aide du clavier numérique de votre télécommande. Le mot de passe ne peut excéder 4 chiffres. Une fois introduit le mot de passe, vous devrez le confirmer en le saisissant une seconde fois. Si les deux saisies ne sont pas identiques, un message vous en avertira. Lorsque la saisie est correcte, le message de confirmation "Changement du mot de passe effectué" apparaîtra à l'écran.

Remarque : le mot de passe par défaut est "0000".

1. Tapez [Sortie] pour quitter le menu.

5.6. Alimentation LNB

OSD 68

Basse consommation

Ce menu affiche un écran semblable à l'image OSD 68 :

1. Alimentation LNB : Si le récepteur est relié directement à une LNB, il faudra alimenter celle-ci en configurant cette option sur « En marche ». Si au contraire le récepteur est installé dans une installation collective SMATV, il ne faudra peut-être pas alimenter la tête. Étant donné que cette configuration dépend du type d'installation, consultez votre installateur en cas de doute.

Si vous le souhaitez, vous pouvez positionner cette option sur

OSD 69

OSD 70

« Éteint » et vérifier si le récepteur reçoit un signal. S'il capte des chaînes, c'est que vous êtes très probablement dans une installation collective et vous devrez laisser cette option sur « Éteint ». N'ayez aucune crainte, ce test ne provoque absolument aucun dommage, ni au récepteur ni à l'installation.

1. Basse consommation : Grâce à cette option, vous pourrez activer ou désactiver le mode BASSE CONSOMMATION dont dispose le récepteur. Ce mode permet de minimiser la consommation de courant lorsque le récepteur se trouve en veille. Le mode BASSE CONSOMMATION ne peut être activé que lorsque, dans l'option VCR bouclage (cf. paragraphe 5.2), vous avez choisi STB maître. Dans le cas contraire, l'option basse consommation ne sera pas activée et le récepteur n'entrera jamais dans ce mode.
2. Appuyez sur [Exit] pour quitter le menu.
3. Spécifications Techniques

5.7. Position du switch télécommande

Si la télécommande de votre récepteur vient perturber d'autres appareils ou inversement, vous avez la possibilité de solutionner ce problème en modifiant les codes infrarouges utilisés pour la communication entre votre télécommande et votre récepteur. Pour ce faire, sélectionnez cette option et, à l'aide des touches [>], CHOISISSEZ une nouvelle position d'infrarouges entre les trois possibilités disponibles (OSD 69). Tapez sur [OK] et une fenêtre s'ouvrira pour vous demander de confirmer la modification. À partir du moment où vous confirmez cette modification, votre télécommande n'agira plus sur votre récepteur jusqu'à ce que vous ayez changé la position de l' e votre télécommande.

En effet, il existe un petit u réceptacle des piles de votre télécommande. Il dispose de trois positions possibles liées aux trois options proposées dans votre récepteur. Vous en verrez l'illustration sur la photo ci-jointe (OSD 70).

La télécommande et le récepteur doivent être réglés sur la même fréquence (position) pour fonctionner.

OSD 71

OSD 72

OSD 73

OSD 74

6. Outils

Appuyez sur la touche [Menu] de votre télécommande afin d'accéder au menu principal (OSD 71).

1. Déplacez-vous à l'aide des touches [▲▼] pour sélectionner l'option Outils.
2. Tapez alors [OK] pour entrer dans le sous-menu Outils. Dans le sous-menu Outils (OSD 72) :
3. Déplacez-vous à l'aide des touches [▲] [▼] pour accéder aux différentes options de ce menu.
4. Tapez [Ok] pour entrer dans l'une des options àCHOISIR.
5. Information
6. Page de démarrage
7. Jeux
8. Valeurs Usine
9. Mise à jour du logiciel
10. SatcoDX Programmation Auto
11. Smartcard

6.1. Information

1. Si vous choisissez cette option en appuyant sur [OK], vous obtenez une fenêtre d'information sur le récepteur identique à la fenêtre ci-jointe (OSD 73).
2. Une fois consultée, appuyez sur [Sortie] pour revenir au menu précédent.

6.2. Page de démarrage

Le récepteur comporte un assistant à l'installation qui vous aidera à configurer les différents paramètres de fonctionnement. En accédant à ce menu, vous y verrez une fenêtre comme l'OSD 74.

1. Langue : les touches [✔] vous permettront de choisir parmi les différentes langues proposées pour les menus du récepteur. (voir paragraphe 5.1.).
2. Première Langue : certaines chaînes de télévision émettent dans différentes langues. Vous pouvez ici désigner votre langue préférée (voir paragraphe 5.1.).
3. Deuxième Langue : lorsque votre langue préférée n'est pas disponible, vous indiquez ici la langue alternative que vous désirez lors de la diffusion des programmes TV, en utilisant les touches [✔] (voir paragraphe 5.1.).
4. Alimentation LNB : Si votre récepteur est connecté directement à votre LNB (tête), vous devrez positionner cette option sur "Allumer" afin de l'alimenter en courant. Si au contraire vous êtes sur une installation collective (immeuble), il ne sera pas nécessaire d'alimenter votre LNB. (voir paragraphe 5.6.).
5. Single Search : si vous sélectionnez cette option et tapez [OK], vous obtiendrez une fenêtre d'information concernant votre antenne, expliquée dans ce manuel (voir paragraphe 4.1.).

OSD 75

1. Recherche les chaînes de PLUSIEURS satellites : si vous sélectionnez cette option et appuyez sur [OK], vous obtenez une fenêtre de recherche des chaînes de plusieurs satellites, expliquée dans ce manuel (voir paragraphe 4.3.).

6.3. Jeux

Dans ce menu, vous accéderez aux jeux Tetris, le Serpent ou Othello (OSD 75).

6.3.1. Tetris

1. Sélectionnez l'option "Configuration" apparaissant à l'écran et utilisez les touches [ ] pour définir le niveau de votre partie (vitesse d'exécution).
2. Choisissez l'option "Marche" et appuyez sur [OK] pour initier la partie.
3. Appuyez sur l'option "Annuler" et tapez [OK] pour sortir de la partie.
4. Regles du jeu:
5. Utilisez [O] pour déplacer les piè Tapez sur [ ] pour faire pivoter les pièces. - Tapez sur [ ] pour faire chuter les pièces rapidement.
6. Tapez [OK] pour suspendre ou reprendre le jeu. - Tapez [Sortie] pour sortir du jeu ou aller au menu "Jeux".

6.3.2. Serpent

1. Sélectionnez l'option "Configuration" qui apparaît à l'écran et utilisez les touches [<] et [>] pour choisir le niveau du jeu (vitesse).
2. Choisissez ensuite "Marche" et appuyez sur [OK] pour lancer la partie.
3. Appuyez sur l'option "Annuler" et tapez [OK] pour sortir de la partie.
4. Regles du jeu:
5. Utilisez les touches de votre télécommande pour guider le serpent vers les coordonné heurte le mur ou contre lui-même, il meurt et la partie est terminée. Tapez [OK] pour suspendre ou reprendre la partie.
6. Appuyez sur [Sortie] pour sortir du jeu ou revenir au menu "Jeux".

6.3.3. Othello

1. Sélectionnez l'option "Configuration" qui apparaît à l'écran et utilisez les touches [ ] pour choisir le niveau de difficulté de la partie.
2. Choisissez ensuite "Marche" et appuyez sur [OK] pour lancer la partie.
3. Appuyez sur l'option "Annuler" et tapez [OK] pour sortir de la partie.
4. Regles du jeu:

OSD 76

OSD 77

OSD 78

• Utilisez les touches [4] de la télécommande afin de guider la carte. Appuyez sur [OK] pour déposer la carte.
• Appuyer sur [Sortie] pour sortir du jeu ou revenir au menu "Jeux".

6.4. Valeurs usine

Si vous appuyez sur [OK] sur cette option, vous obtiendrez :

1. Une fenêtre apparaîtra vous demandant le mot de passe pour accéder à cette option. Si vous n'en aviez pas encore défini un, le mot de passe par défaut est "0000".
2. Après vérification du mot de passe, une fenêtre d'avertissement vous informe que l'opération rechargera dans ce récepteur les valeurs par défaut usine et effacera toutes les chaînes ajoutées par l'utilisateur (OSD 76).
3. Confirmez votre choix pour un retour aux valeurs par défaut en appuyant sur la touche "Oui".
4. Si vous ne souhaitez pas continuer et revenir en arrière dans votre démarche de rechargement des valeurs par défaut, appuyez sur la touche [Sortie].

6.5. Software upgrade

Vous pouvez mettre à jour votre récepteur au travers du port série RS232 ou directement par satellite (OTA) comme indiqué sur l'écran OSD.

6.5.1. Mise à jour par le port RS232

1. Cette option permet de mettre à jour votre récepteur au travers du port série RS232. La mise à jour peut être réalisée à partir d'un PC ou en utilisant un autre récepteur Maître possédant la dernière version (Processus Maître/Esclave).
2. Reliez le récepteur Maître ou l'ordinateur à votre récepteur esclave en connectant le câble série (câble NULL MODEM) aux deux appareils. Allez alors au menu "Charger par RS232".

du récepteur Maître et CHOISSEZ, à l'aide des touches [ ], le mode de mise à jour entre allcode / maincode / radioback / defaultdb / userdb (OSD 78).

1. Allumez alors le récepteur esclave à mettre à jour.
2. Sur le récepteur Maître, CHOISISSEZ "Marche" et tapez [OK] pour initier le transfert. Attendez jusqu'à la fin de la mise à jour. Une fois la mise à jour terminée, déconnectez le câble RS232, éteignez le récepteur esclave et rallumez-le.

Pour plus d'informations concernant la mise à jour, rendez-vous sur notre site Web http://www.ftemaximal.com en vous référant à la page traitant des actualisations de récepteurs.

6.5.2. Mettre à jour par satellite

Cette option permet de mettre à jour votre récepteur à travers des informations envoyées par le satellite. Pour le moment, seul le satellite ASTRA permet la mise à jour du récepteur.

OSD 79

1. Sélectionnez le satellite Astra. Sélectionnez le TP ou introduisez directement les valeurs pour la mise à jour.
2. Sélectionnez "Lancer" et appuyez sur [OK] pour commencer le processus de mise à jour du logiciel (OSD 79). Ce processus peut durer jusqu'à 60 minutes, nous vous recommandons donc de n'effectuer cette mise à jour que lorsque vous n'utiliserez pas votre récepteur pour visualiser vos programmes.

À la rédaction de ce manuel, les données de mise à jour à introduire sont :

• Satellite : Astra
• Fréquence du TP : 12604 MHz. Vitesse de symboles : 22000.
• Polarité : Horizontale
• PID descendant : 1277

OSD 80

Dans le temps, ces paramètres sont susceptibles de changer, c'est pourquoi nous vous renvoyons à leur consultation en visitant notre site Web http://www.ftemaximal.com et en vous référant à la page concernant l'actualisation des récepteurs.

6.6. SATCODX programmation auto

Cette fonction utilise les tables que vous trouvez sur les sites Web de SatcoDX pour mettre à jour la liste des chaînes et satellites disponibles de votre récepteur.

1. Lancez l'application SatcoDX sur votre ordinateur.
2. Sélectionnez l'option "Auto programmation SatcoDX" dans le menu "Outils" de votre récepteur et appuyez sur [OK]. À l'écran apparaît alors un message "OK pour commencer" (OSD 80).
3. Appuyez de nouveau sur [OK] et vous verrez le message "Prêt à télécharger" (OSD 81).
4. Sur le programme de votre PC, configurez le Baud Rate (vitesse de transfert) à 115200 et lancez le processus de téléchargement.

Attention : La nouvelle liste de chaînes téléchargée remplacera la liste originale. Assurez-vous de la validité de cette liste avant de lancer ce processus.

OSD 81

6.7 Smartcard

Dans cette option du menu, vous trouvez les informations concernant la carte d'accès conditionnel. S'il n'y a pas de carte présente, ou si la carte est mal insérée, le message "Pas de carte" ou "Inconnue" s'affichera à l'écran.

OSD 82

Avec la carte FELECCAS introduite, les données de la carte s'afficheront à l'écran (OSD 82).

Note : Vous devrez introduire la carte avec la puce placée vers le haut.

VIDÉO
Décodification	Compatible MPEG-2 & MEPG-1
Bit rate	Max. 15Mbps
Sortie	PAL/NTSC
Aspect à l'affichage	4:3, 16:9, Auto
Pixels actifs	720x480 @ 30fps; 720x576 @25fps
Connecteur en sortie	Péritel
AUDIO
Décodification	MPEG-2/MPEG-1 layer I & II
Mode	Mono, Dual, Stéréo, Joint stéréo
Bit rate	Max. 384Kbps
Connecteur en sortie	Péritel / SPDIF
MODULATEUR RF
Entrée	IEC 169-24 Mâle x 1
Sortie	IEC 169-24 Femelle x 1
Bande	UHF
Standard TV	PAL BG/I/DK, NTSC M
Canal de sortie	21~69(PAL), 14~83(NTSC)
DEMODULADOR
Démodulation	QPSK
Vitesse de symboles	SCPC/MCPC
Outer code	RS (204, 188, 8)
Inner code	ALL DVB rates
Dispersion Energie	DVB-S recommendations
SEÑAL DE ENTRADA
Fréquence	950MHz ~ 2150MHz
Niveau d'entrée	-65dBm ~ -25dBm
Large de bande du canal	36MHz
Connecteur d'entrée	Connecteur type fiche F
CONTRÔLLE LNB
Alimentation	13/18V (500mA max.) avec protection court-circuit
Contrôle polarité	Polarisations 13/18V (verticale/horizontale)
Contrôle DiSEqC	DiSEqC1.0, DiSEqC1.1 y DiSEqC 1.2
DIVERS
Alimentation	100~240VAC~50~60 Hz
Consommation	Typ. 21 watts / Max. 30 watts
Consommation en voille (mode basse consommation)	< 3 watts
Température de travail	+5° à +40°
Température de stockage	-20° à +70°
Dimensions (W x D x H)	240x190x45 mm
Poids	1.1Kg
SmartCard	FELEC-CAS
