P2200R CASE - Ordinateur MAXDATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur rackable 2U
Marque	MAXDATA
Modèle	P2200R CASE
Dimensions (H x L x P)	Environ 8,9 cm x 43,2 cm x 66,0 cm (2U)
Poids	Environ 15 kg (configuré avec carte mère)
Alimentation	350 W, SSI PFC, 100-120 V~/6,3 A ou 200-240 V~/2,5 A, 50/60 Hz
Redondance alimentation	Optionnelle (1+1) avec module secondaire
Baies de disques durs	6 baies SCSI à interchangeabilité rapide (hot swappable)
Baies Flex	1 baie pour lecteur CD-ROM/FDD ou 7e disque dur SCSI
Baie de bande	1 baie pour lecteur de bande (optionnel)
Ventilation	2 ventilateurs système 80 mm (non hot-swappable) + 1 optionnel
Formats de carte mère supportés	MAXDATA PLATINUM 2200R propriétaire
Logements d'extension	2 cartes filles PCI (1 profil court, 1 hauteur complète) supportant jusqu'à 6 cartes PCI
Ports panneau avant	2 USB, 1 RJ45 série, voyants d'état, boutons ID, NMI, reset, alimentation
Ports panneau arrière	2 USB, 2 RJ45 NIC, 1 SCSI (selon carte mère), 1 VGA, 2 PS/2, 1 COM
Sécurité physique	Verrouillage cache avant, commutateur d'intrusion
Gestion à distance	Port RJ45 série frontal, activation à distance, BMC intégré
Refroidissement maximal	Jusqu'à 1840 BTU/h en charge pleine
Température de fonctionnement	5 °C à 35 °C
Conformités	CE, FCC Classe A, EN 60950, EN 55022/55024
Contenu du kit	Châssis, alimentation, 2 cartes filles, 2 ventilateurs, câbles, vis, kit de montage rack
Entretien	Nettoyer régulièrement les grilles d'aération avec air comprimé ; remplacer les ventilateurs défectueux
Pièces détachées	Alimentation, ventilateurs, carte de fond de panier, carte de panneau avant, carte fille
Réparabilité	Composants remplaçables sur site (alimentation, ventilateurs, disques, cartes)

FOIRE AUX QUESTIONS - P2200R CASE MAXDATA

Quelle est la hauteur du châssis MAXDATA P2200R CASE ?

Le châssis fait 2U de hauteur, soit environ 8,9 cm.

Est-il possible d'installer un deuxième bloc d'alimentation ?

Oui, un module d'alimentation redondant optionnel peut être ajouté pour une configuration 1+1.

Les disques durs sont-ils hot-swappable ?

Les disques dans les 6 baies SCSI sont à interchangeabilité rapide (hot swappable). Le lecteur CD-ROM/FDD dans la baie Flex ne l'est pas.

Comment remplacer un ventilateur défectueux ?

Retirez le couvercle, la carte fille hauteur complète, débranchez les câbles, déposez l'ensemble de ventilation, puis appuyez sur l'onglet pour extraire le ventilateur. Insérez le nouveau et réassemblez.

Quel type de carte mère est compatible ?

Ce châssis est conçu pour la carte mère MAXDATA PLATINUM 2200R spécifique.

Quelle est la puissance de l'alimentation fournie ?

L'alimentation est de 350 W, avec une efficacité PFC, pour des tensions 100-240 V~, 50/60 Hz.

Comment verrouiller le cache frontal ?

Insérez la clé dans la serrure et tournez-la dans le sens verrouillé. Pour déverrouiller, tournez en sens inverse.

Le serveur peut-il être monté dans un rack standard ?

Oui, le kit de montage rack inclus permet un montage frontal, médian ou 4-post. Des rails coulissants sont disponibles en option.

Que faire si la LED de statut système est ambre fixe ?

Une LED ambre fixe indique une condition critique. Consultez le manuel pour diagnostiquer l'erreur, souvent liée à un composant défaillant.

Comment nettoyer le châssis ?

Éteignez le serveur, débranchez les câbles. Utilisez de l'air comprimé pour dépoussiérer les grilles, ventilateurs et baies. Évitez les liquides.

MODE D'EMPLOI P2200R CASE MAXDATA

Manuel d'utilisation

1 Description du chassis 7

Éléments inclus dans le kit 7

Résumé des caractéristiques 8

Éléments du système 8

Panneau frontal du châssis et baies de périphériques 9

Connecteur série RJ-45 du panneau frontal 9

Ports E/S et caractéristiques de l'arrière du châssis 10

Commandes et indicateurs du panneau frontal 11

Périphériques 13

Disques durs SCSI à interchangeabilité rapide (hot swappable) 13

Baie Flex 14

Alimentation 14

Refroidissement du système 14

Sécurité du châssis 14

Verrouillage et déverrouillage du cache frontal 14

2 Assemblage du système 15

Avant de commencer 15

Éléments nécessaires 15

Consignes de sécurité pour l'installation/l'assemblage 15

Utilisation uniquement pour les applications prévues 15

Vérification du cordon d'alimentation 16

Avertissements et précautions 17

Pose des éléments du système 18

Aperçu des composants du système 18

Préparation du chassis 19

Dépose du couvercle 19

Dépose des cartes filles 20

Dépose de l'ensemble de ventilation 21

Pose des composants 21

Pose de la carte mère 21

Acheminement des câbles 23

Pose de l'ensemble de ventilation 24

Pose du cordon d'alimentation et du collier de support 26

Ajout de composants à la carte mère 27

Pose de périphériques 27

Pose d'une carte PCI sur une carte fille 27

Pose d'une carte fille sur la carte mère 28

3 Pose du système dans un rack 29

Précautions pour l'équipement en rack 29

4 Travaux à l'intérieur du serveur 31

Outils et accessoires nécessaires 31

Sécurité : Avant de déposer la protection 31

Avertissements et précautions 31

Remplacement de la batterie au lithium 31

Remplacement de composants 32

Remplacement d'un disque dur 32

Remplacement d'un lecteur de CD-ROM/lecteur de disquettes 33

Remplacement d'une carte d'extension interne PCI 34

Remplacement d'un module d'alimentation 35 Remplacement d'un bloc d'alimentation 36 Remplacement d'un ventilateur 38 Remplacement d'une carte de fond de panier 39 Remplacement d'une carte de panneau frontal 40 Remplacement d'une carte mère 41

A informations sur la réglementation et les certifications 43

Conformité du produit à la législation 43

Conformité du produit en matière de sécurité 43 Conformité électromagnétique du produit 43

Notes sur la compatibilité électromagnétique 44

FCC Attestation de contrôle (USA) 44 Europe (Déclaration de conformité CE) 44

Figures

1. Éléments du système 8
2. Avant du châssis 9
3. Arrière du châssis 10
4. Commandes et indicateurs 11
5. Périphériques 13
6. Aperçu des composants du système 18
7. Dépose du couvercle 19
8. Dépose d'une carte fille 20
9. Dépose de l'ensemble de ventilation 21

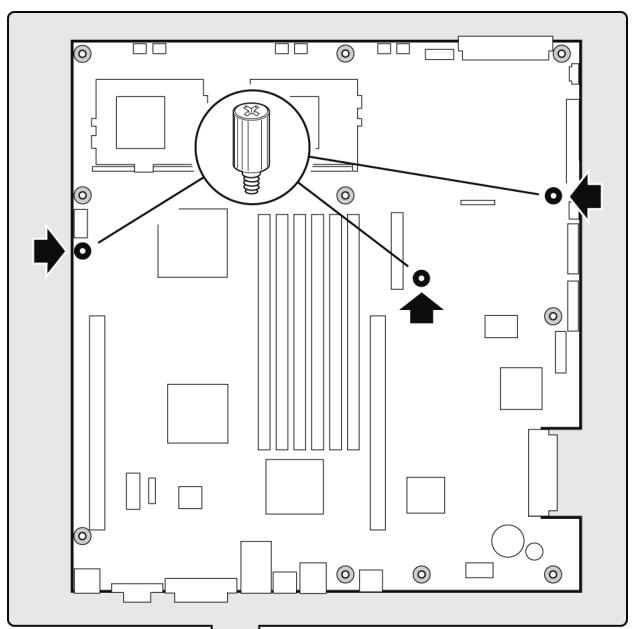

10. Pose de la carte mère MAXDATA PLATINUM 2200R 22
11. Acheminement des câbles 23
12. Précaution pour le câble disquette/FP/IDE 24
13. Pose de l'ensemble de ventilation 25
14. Connexion des ventilateurs à la carte mère 25
15. Pose du cordon d'alimentation et du collier de support 26
16. Pose d'une carte PCI sur une carte fille 27
17. Pose d'une carte fille sur la carte mère 28
18. Dépose d'un support et d'un disque dur d'une baie de lecteur 32
19. Dépose d'un disque dur d'un support 33
20. Pose d'un lecteur de CD-ROM/lecteur de disquettes 34
21. Dépôt d'une carte fille 35
22. Remplacement d'un module d'alimentation 36
23. Remplacement d'un bloc d'alimentation 37
24. Dépose de l'ensemble de ventilation 38
25. Dépose d'un ventilateur 38
26. Remplacement d'une carte de fond de panier 40
27. Dépose de la carte de panneau frontal 40
28. Dépose de la carte mère 41

Tables

1. Fonctions des boutons de commande 11
2. DEL d'indication de statut 12

1 Description du chassis

Le kit du chassis pour le serveur MAXDATA PLATINUM 2200R est conçu pour supporter la carte mère Server Board MAXDATA PLATINUM 2200R et est livré avec la carte de panneau frontal, celle du panneau arrière, l'alimentation, un support de lecteur périphérique de 3,5 pouces et six supports de disque dur. L'ensemble de ventilation et les cartes filles sont posés pour l'expédition, mais il faut les déposer et les installer à nouveau lors de la pose de la carte mère.

Certains éléments doivent être achetés séparément pour compléter l'installation (voir CI-dessous).

Éléments inclus dans le kit

Le kit comprend les éléments suivants :

• Un chaudière pour montage en rack 2U compensant :
• Six baies de disque dur avec supports et protections (écrans)
• Une baie pour un module optionnel de lecteur de CD-ROM/FDD (avec panneau de cache et fiche)
• Une baie pour un lecteur optionnel de bande (avec panneau de cache et fiche)
• Une alimentation non redondante 350W SSI PFC
• Deux cartes filles PCI à utiliser avec la carte mère Server Board MAXDATA PLATINUM 2200R
• Deux ventilateurs système
• Un câble USB interne, (connexion de la carte mère au panneau frontal)
• Un cable de circuit flex interne, 100 broches (connexion de la carte mère au panneau arrêté)
• Un cable SCSI interne, (connexion de la carte mère au panneau arrêté)
• Un câble de panneau frontal interne, 34 broches (connexion du panneau frontal au panneau arrêté) Un CD-ROM Ressources comprenant des pilotes, des utilitaires et un manuel d'utilisation
• Des vis de montage (carte mère)
• Un kit de montage rack frontal, médian ou 4-post

Éléments du système

Figure 1. Éléments du système

A Alimentation B Support de carte PCI (longueur complete) C Ensemble de carte fille (longueur complete) D Support de carte PCI (profil court) E Carte mère (accessoire du système) F Baie de lecteur de bande (lecteur de bande disponible auprès d'autres fabricants) G Carte d'extension interne PCI (accessoire du système) H Ensemble de carte fille (profil court) Ventilateurs système

J Carte de panneau frontal K Commutateur d'intrusion L Panneau de commande M Baie Flex (module optionnel de lecteur de CD-ROM/FDD disponible) N Baie de disque dur (une de six, accessoire du système) O Carte de fond de panier

Panneau frontal du châssis et baies de périphériques

Pour accéder aux commandes système et périphériques en cas de pose d'un cache, saisir le cache et le tirer doucement vers soi jusqu'à ce qu'il se dégage du châssis.

Figure 2. Avant du chassis

A Poignées de châssis (2) B Baie de lecteur (1 pouce) C Indicateur activité/anomalie de disque dur D Baie Flex (module optionnel de lecteur) E Témoins lumineux panneau frontal

F Port série RJ-45 G Connecteurs USB 3 et 4 H Commandes système Baie de lecteur de bande

Connecteur série rj-45 du panneau frontal

Le chassin du serveur MAXDATA PLATINUM 2200R est équipéd'un port de gestion serveur accessible sur le panneau frontal (voir Figure 2. Avant du chassin, F). Ce port permet la communication de PC a PC pour une aide lors du diagnostic d'anomalies du systeme.

Figure 3. Arrière du châssis

A Support de carte PCI (profil court) B Connecteur RJ45 NIC 2 DEL statut vert/DEL statut jaune C Orifice de fixation du port COM 1 (câble fourni et posé par d'autres) D Support de carte PCI (hauteur complétée) E Entrée alimentation CA (primaire) F Entrée alimentation CA (redondante) G Module d'alimentation, redondant (accessoire du système)

H Module d'alimentation, primaire Connecteur USB 2 J Port série RJ45 K Connecteur souris PS/2/clavier L Connecteur RJ45 NIC 1 M Connecteur SCSI (si disponible) N Connecteur vidéo Connecteur USB 1

Commandes et indicateurs du panneau frontal

Illustration avec pose d'un lecteur de CD-ROM optionnel/lecteur de disquette.

Figure 4. Commandes et indicateurs

A DEL d'activité NIC 1 B DEL d'activité NIC 2 C DEL statut du système D DEL statut de disque fixe E DEL ID F Bouton ID G Bouton NMI (avec outil) H Bouton d'éjection FDD I Bouton de remise à zéro

J DEL tension/veille K bouton d'alimentation L DEL d'activité FDD (lecteur de disquette) M DEL d'activité CD-ROM N Bouton d'éjection CD-ROM O Bouton d'éjection manuelle (avec outil) du CDROM

Tableau 1. Fonctions des boutons de commande

Bouton alimentation/veille	Coupure/enclenchement de l'alimentation du système. Ou bouton de veille pour les systèmes d'exploitation compatibles ACPI.
Bouton de remise à zéro	Redémarrage et initialisation du système.
Bouton NMI	L'enforcement de ce bouton logé dans un évidement avec un trombonne ou une aiguille générale une interruption non masquable et met le serveur dans un état d'arrêt à des fins de diagnostic.
Bouton ID	Marche/arrêt de la DEL ID du panneau frontal et de la DEL ID de la carte mère. La DEL ID de la carte mère est visible depuis l'arrête du chàssis et permet d'identifier le serveur sur lequel on travaillée dans une série de serveurs.

Tableau 2. DEL d'indication de statut

DEL tension/veille	Une lumière verte continue indique que le système est sous tension. Un clignotement vert (Note 4) indique que le système est en veille. Aucune lumière indique que système est hors tension (autre que le courant „ standby" de 5 V).
DEL d'activité NIC 1	Une lumière verte continue indique l'activité entre le système et le réseau auquel il est connecté.
DEL d'activité NIC 2
DEL statut	Une lumière verte continue indique le fonctionnement normal du système. Un clignotement du système vert indique le fonctionnement du système en condition dégradée. Une lumière ambrée continue (Note 1) indique une condition critique ou irrémédiable du système. Une lumière ambrée clignotante (Note 1) indique une condition non critique du système. Aucune lumière indique un arrêt du POST système.
DEL de statut de disque fixe	Un clignotement vert aléatoire indique une activité de disque fixe (SCSI ou IDE). Une lumière ambrée continue (Note 2) indique une anomalie de disque fixe (SCSI ou IDE). Pas de lumière (Note 3) indique l'absence d'activité ou une anomalie de disque fixe (SCSI ou IDE).
DEL ID	Une lumière bleue continue indique que le bouton ID est enforcé. Pas de lumière indique que le bouton ID n'est pas enforcé.

1. Le statut couleur amber prévaut sur le statut couleur verte. Si la DEL couleur amber est allumée ou clignote, la DEL couleur verte est éteinte.
2. Pour qu'une indication d'anomalie de disque dur puisse survenir, il faut qu'un contrôleur de gestion satellite à base d'une interface IPMI (Intelligent Platform Management Interface) envoie une commande d'indication d'erreur au contrôleur de gestion de la carte mère (BMC), ou que la carte mère soit utilisée avec le fond de panier à interchangeabilityrude ("hot swappable") 2U MAXDATA PLATINUM 2200R.
3. Également éteinte lorsque le système est hors tension ou en état de veille.
4. L'indication de veille de la DEL d'alimentation est maintenue en standby par le chipset. Si le système est mis hors tension sans passer par le BIOS, l'état de la DEL lors de la coupure de tension sera restauré quand le système est remis sous tension jusqu'à son effacement par le BIOS. Si le système n'est pas éteint de façon normale, il est possible que la DEL d'alimentation clignote en même temps que la DEL de statut du système est éteinte en raison d'une anomalie ou d'un changement de configuration qui empêche l'exécution du BIOS.

Périphériques

Le châssis comporte des baies externes pour les périphériques qui peuvent être achetés séparément et ajoutés au système. Les options disponibles sont décrites ci-dessous.

Figure 5. Périphériques

A Baies de disque dur (6) B Baie flex (1) C Lecteur de CD-ROM/module de lecteur de disquette. D Lecteur de disque dur E Lecteur de bande (disponible auprès d'autres fabricants)

Disques durs SCSI à interchangeabilité rapide (hot swappable)

Le châssis comporte six supports pour le montage de disques durs SCSI dans les baies correspondantes. Les disques durs SCSI ne sont pas du type « hot swappable ». En cas d'anomalie d'un disque, celle-ci est détectée par la carte de fond de panier SCSI qui la communique et coupe le disque défectueux. La DEL d'anomalie de lecteur donne une lumière ambrée continue. Avec la dépose du disque défectueux et l'insertion d'un nouveau, il y a un bref délai avant la mise sous tension du lecteur et la DEL d'anomalie de lecteur clignote en vert de manière aléatoire.

Remarque

Chaque lecteur peut consommer jusqu'à 17 watts. Les lecteurs doivent être configurés pour tourner à une température ambiantemaximale de 50°C.

Baie flex

La baie flex peut être utilisée pour le module optionnel CD-ROM/FDD ou pour un septième disque dur SCSI à interchangeabilité rapide.

Le module CDROM/FDD ne peut être inséré dans ou déposé de cette baie qu'avec le système hors tension. Le module CD-ROM/FDD N'EST PAS du type « hot swappable »

Alimentation

L'alimentation électrique comporte la baie d'alimentation et un module d'alimentation. Un deuxième module d'alimentation peut être installé pour avoir un système redondant 1 + 1. Quelle que soit la configuration, l'alimentation fournit 350 watts et est conçue pour minimiser les interférences électromagnétiques (EMI). L'alimentation fonctionne dans les plages de tension suivantes et est calculée comme suit :

100-120 V~ à 50/60 Hertz (Hz) ; 6,3A maximum - 200-240 V~ à 50/60 Hz ; 2,5A maximum

Le sous-système d'alimentation supporte les options de gestion à distance, y compris l'activation à distance qui permet d'activer l'alimentation à partir de différentes sources.

Une baie d'alimentation 48V CC est disponible pour les cas où une telle configuration est requise.

Refroidissement du système

Le chassis comporte deux ventilateurs système de 80 mm de type non hot-swappable pour le refroidissement du ou des processeurs, des disques durs et des cartes d'extension internes. Un troisième ventilateur peut être ajouté au centre pour un refroidissement supplémentaire des composants du système. Les ventilateurs système sont montés dans un module situé au milieu du chassis pour faire circuler l'air à travers celui-ci. L'alimentation compte un seul ventilateur de refroidissement.

Sécurité du châssis

Afin d'empêcher un accès non autorisé aux périphériques du système et au panneau de commande, poser le cache frontal optionnel qui est muni d'un verrouillage. Le chassis comporte également un commutateur d'intrusion pré-installé pour la protection supérieure qui peut être surveillé par un logiciel de gestion du serveur. Si la protection est ouverte, le commutateur situé sur la carte du panneau frontal transmet un signal au contrôleur de gestion de la carte mère (BMC), et le logiciel de gestion du serveur traite ce signal.

Verrouillage et déverrouillage du cache frontal

Pour déverrouiller le cache, insérer la clé dans la serrure et la tourner dans le sens contraire déverrouillé et peut à nouveau être ouvert.

Pour verrouiller le cache, insérer la clé dans la serrure. Tourner la clé dans le sens verrouillé et ne peut pas être ouvert.

2 Assemblage du système

Avant la pose pour utiliser la carte MAXDATA PLATINUM 2200R, il faut assembler les composants matériels qui constituent le système. Il faudra en outre ajouter les événtuels périphériques et cartes d'extension internes acquis pour le système. Les procédures ci-après sont une aide au processus d'assemblage et à la création de la configuration système souhaitée.

Afin de garantir son adéquation par rapport à la législation, l'ensemble du système monte doit être testé, certifié et/ou documenté pour prouver sa conformité aux règlements et lois des régions où il sera vendu. Les périphériques et cartes d'extension internes intégrés au système doivent disposer de leur propre certification.

Éléments nécessaires

Avant de commencer le travail, s'assurer de la disponibilité des éléments suivants :

1. Bracelet antistatique (recommandé)
2. Kit d'accessoires MAXDATA PLATINUM 2200R (inclus)
3. Kit de carte mère MAXDATA PLATINUM 2200R SCSI
4. Processeurs et mémoire acquis séparément et à ajouter à la carte mère
5. Périphériques optionnels et cartes d'extension internes à inclure dans le système

Consignes de sécurité pour l'installation/l'assemblage

Avant de débuter le processus d'assemblage, s'assurer du respect de certaines précautions de base en matière de sécurité.

Avertissement

Seuls des techniciens qualifiés peuvent intervenir sur ce sous-ensemble de châssis.

Prière de suivre les présentes instructions pour satisfaire aux normes légales en matière de sécurité et de produit lors de l'assemblage de ce sous-ensemble de châssis.

Prière de prendre connaissance et de se conformer à toutes les instructions données dans le présent manuel et à celles fournies avec cet ensemble. Tout non-respect desdites instructions entraîne la nullité du „listing UL" et des certifications ainsi que la probable non-conformité du produit aux lois et règlements régionaux.

Utilisation uniquement pour les applications prévues

Le présent produit a été évalué en tant qu'équipement de technologie de l'information (Information Technology Equipment, ITE) pouvant être utilisé dans des bureaux, établissements scolaires, salles informatiques ou emplacements similaires. L'adéquation du présent produit pour d'autres catégories de produits et environnements autres que ceux des applications ITE (telles équipements médicaux, industriels, de systèmes d'alarme et de test) peut requérir une évaluation supplémentaire.

Lors de l'assemblage du sous-ensemble, prière d'observer tous les avertissements et toutes les précautions figurant dans le guide d'installation.

Pour éviter toute blessure, être attentif aux éléments suivants :

1. Broches pointues des connecteurs
2. Broches pointues des circuits imprimés 3 Bords inégaux et coins coupants du châssis
3. Composants à haute température (tels les processeurs, régulateurs de tension et refroidisseurs)
4. Câbles endommagés pouvant provoquer un court-circuit

DANGER

Ne pas tenter de modifier ou d'utiliser les cordons d'alimentation CA fournis s'ils ne sont pas exactement du type requis.

Les cordons d'alimentation sont le principal interrupteur de l'alimentation CA. Les prises murales doivent être à proximité de l'équipement et facilement accessibles.

Si les cordons d'alimentation fournis avec le système ne sont pas compatibles avec les prises murales CA de la région concernée, utiliser des cordons d'alimentation répondant aux normes suivantes :

1. Le cordon d'alimentation doit être conçu pour la tension CA disponible et avoir une puissance nominale d'au moins 125% de celle du serveur.
2. La fiche du cordon d'alimentation s'insérant dans la prise murale doit être une prise mâle avec mise à la terre et conforme pour une utilisation dans la région concernée. Elle doit disposer des labels de certification délivrés par l'autorité compétente de la région concernée.
3. Le connecteur s'insérant dans le réceptacle CA de l'alimentation de l'appareil doit être un connecteur fémelle de type IEC 320, sheet C13.
4. En Europe, le cordon doit avoir une longueur inférieure à 4,5 mètres (14,76 pieds), et doit être un cordon flexible (harmonisé) ou certifié VDE pour satisfaire aux certifications du châssis en matière de sécurité.

Avertissements et précautions

Les présents avertissements et précautions s'appliquent à chaque dépose de la protection du chassis pour acceder aux composants internes du serveur. Seul un technicien qualifié devrait proceder à l'assemblage et à la configuration du serveur.

DANGER / avant de déposer la protection du châssis

Les présentes consignes de sécurité doivent être observées avant toute dépose de la protection du chassin :

1. Eteindre tous les périphériques connectés au serveur.
2. Eteindre le serveur en appuyant sur le bouton d'alimentation à l'avant du châssis. Débrancher ensuite tous les cordons d'alimentation CA du châssis ou de la prise murale.
3. Repérer et débrancher tous les câbles de périphérique et toutes les lignes de communication raccordées aux connecteurs E/S ou aux portes à l'arrière du châssin.
4. Assurer une protection contre les décharges électrostatiques (DES) en portant un bracelet antistatique relié à la masse du châssis – toute surface métallique non peinte – lors de la manipulation des composants.

DANGER

Le bouton d'alimentation du panneau frontal NE MET PAS le système hors tension. Il faut débrancher tous les cordons d'alimentation de la prise murale ou du chassis pour permettre le système hors tension.

DANGER

Des risques de décharge électrique existent sur les câbles d'alimentation, de téléphone et de communication. Couper le serveur et débrancher les cordons d'alimentation, les systèmes de télécommunication, de réseaux et les modems reliés au serveur avant d'ouvrir celui-ci. Dans le cas contraire, il existe un risque de blessure aux personnes ou d'endommagement du matériel.

DANGER

Ne pas ouvrir l'alimentation électrique. Des tensions, courants et niveaux d'énergie dangereux sont présents dans l'alimentation électrique. Confier les travaux sur l'alimentation électrique à du personnel techniquement qualifié.

Aperçu des composants du système

Toutes les indications de gauche, droite, avant et arrêt valent pour un positionnement face à l'avant du châssis.

Figure 6. Aperçu des composants du système

A Alimentation B Support de carte PCI (longueur complète) C Ensemble de carte fille (longueur complète) D Support de carte PCI (profil court) E Carte mère (accessoire du système) F Carte d'extension interne PCI (accessoire du système) G Ensemble de carte fille (profil court) H Ventilateurs système (le ventilateur central est un accessoire du système) I Carte de panneau frontal

J Commutateur d'intrusion K Panneau de commande L Baie Flex (module optionnel de lecteur de CD-ROM/FDD) M Baie de disque dur (une de six, accessoire du système) N Baie de lecteur de bande (lecteur de bande disponible auprès d'autres fabricants) O Carte de fond de panier

Dépose du couvercle

1. Tout en pressant le bouton de verrouillage bleu (A) avec le pouce gauche, faire glisser le couvercle supérieur en utilisant la paume de la main droite sur le coussinet bleu.

Une surface antidérapante ou un arrêt derrière le châssis peut être nécessaire en cas de dépose du couvercle supérieur sur une surface plane.

1. Mettre le couvercle de côté hors du champ immédiat de travail.

Figure 7. Dépose du couvercle

Dépose des cartes files

1. Saisir la carte fille (A) aux deux extrémités (C) de l'écran EMI.
2. La soulever tout entier et la déposer du côté.
3. Insérer le doigt dans la boucle en plastique de la carte fille (B).
4. La tirer tout droit et la déposer du châssis.
5. Déposer les blocs de protection en mousse.

Figure 8. Dépose d'une carte fille

Dépose de l'ensemble de ventilation

1. Soulever par l'onglet (A) à l'extrémité de l'ensemble de ventilation la plus proche de l'axe central du châssis.
2. Tout en bougeant l'onglet, glisser l'ensemble de ventilation vers l'axe central du chassin (B) jusqu'à ce qu'il se dégage de ce dernier.
3. Soulever l'ensemble de ventilation hors du châssis.

Figure 9. Dépose de l'ensemble de ventilation

Avertissement

Ne pas poser d'amortisseurs supports de carte mère dans le chassis MAXDATA PLATINUM 2200R.

Les composants du système doivent être posés dans l'ordre indiqué ci-dessous. Si la pose se fait dans un ordre différent, les composants peuvent être endommagés.

Pose de la carte mère

1. S'assurer que la feuille d'isolation Mylar est bien fixée sur les cales, qu'elle est bien à plat sur le fond du châssis, et que le bord de la feuille est logé sous les ergots de la paroi arrière du châssis.
2. Retirer la carte mère de son emballage et de son sachet antistatique.
3. Lors de la pose de la carte sur les cales du châssis, positionner prudemment les connecteurs E/S de la carte dans les ouvertures E/S à l'arrière du châssis.
4. Ajuster la position de la carte pour que les deux orifices de fixation près des bords de la carte reposent bien sur les deux épaulements correspondants.

Remarque

Les trois orifices sur la carte mère utilisés pour fixer celle-ci sur les cales sont cerclés de blanc.

1. Fixer la carte sur le châssis avec les trois vis à oreilles fournies avec le kit d'accessoires du châssis.

Figure 10. Pose de la carte mère MAXDATA PLATINUM 2200R

Acheminement des câbles

1. Acheminer le cable d'alimentation de fond de panier (A) de l'alimentation vers la carte de fond de panier et le brancher au connecteur blanc 6 broches.
2. Acheminer le cable d'alimentation de la carte mère (B) de l'alimentation vers la fixation de cable et le brancher au connecteur blanc 24 broches de la carte mère. Presser fermement les deux connecteurs ensemble jusqu'à l'enfichage complet.
3. Si un lecteur de bande n'est pas posé, enrouler le cable d'alimentation du lecteur de bande, fixer cet enroulement avec un fil et le poser sur le fond du chassis.
4. Acheminer le câble de signal auxiliaire (L) de l'alimentation vers la carte mère et le brancher au connecteur de signal auxiliaire 5 broches.
5. Brancher l'extrémité du câble de circuit flex (C) repéré au connecteur disquette/panneau frontal/IDE sur la carte mère. Acheminer le câble vers la carte de fond de panier et brancher l'extrémité opposée du câble au connecteur correspondant du fond de panier.

Avertissement

Après la connexion du cable (C) à l'étape 5, s'assurer que chaque connecteur de cable est bien fixé sur le connecteur de la carte. Le connecteur doit être parallèle à son connecteur de carte et ne doit pas être soulevé sur un côté. En cas de doute, déposer, insérer à nouveau et révérifier.

Figure 12. Précaution pour le cable disquette/FP/IDE

1. Localiser l'extrémité du cable ruban SCSI (l) repérée « baseboard » (carte mère). Brancher cette extrémité au connecteur SCSI de la carte mère. Acheminer le cable vers la carte de fond de panier et le brancher au connecteur correspondant de la carte de fond de panier.
2. Acheminer le câble d'alimentation de fond de panier (A) de l'alimentation vers la carte de fond de panier et le brancher au connecteur blanc 6 broches.
3. Brancher le câble de panneau frontal (E) à la carte de panneau frontal. Insérer le câble dans le clip, l’acheminer vers la carte de fond de panier et le brancher au connecteur correspondant.
4. Brancher le cable USB (F) au connecteur USB de la carte mère.
5. Acheminer le câble sur le fond du châssis le long de la paroi latérale de celui-ci.
6. Le brancher à la carte du panneau frontal.
7. Brancher les câbles de ventilateurs du système (G) à leurs connecteurs de la carte mère.
8. En cas de pose d'un lecteur de bande, brancher le câble d'alimentation de ce lecteur (D) au lecteur.

Avertissement

Lors de la pose de l'ensemble de ventilation, éviter de coincer les câbles passant dans cette zone.

1. S'assurer que le câble USB est acheminé dans le coin entre le fond du châssis et la paroi latérale
2. Positionner l'ensemble de ventilation comme illustré à la figure 13 et l'abaisser vers le fond du châssis.
3. Tout en pressant l'ensemble de ventilation, le glisser (A) vers la paroi latérale du châssis.
4. Vérifier les points suivants :
5. Engagement des orifices du fond dans les orifices inférieurs de l'ensemble de ventilation.
6. Engagement de l'onglet de verrouillage (B) dans le logement du chassis et verrouillage en position de l'ensemble de ventilation.

Figure 13. Pose de l'ensemble de ventilation

1. Brancher les câbles d'alimentation des ventilateurs à la carte mère sur les connecteurs de ventilateur du système.

Figure 14. Connexion des ventilateurs à la carte mère

1. Brancher le câble USB au connecteur USB 10 broches de la carte mère.

Pose du cordon d'alimentation et du collier de support

Si le serveur est monté en rack, attendre que le serveur soit dans le rack avant de poser le cordon d'alimentation.

1. Insérer le raccord d'extension (A) du collier de support dans l'orifice du châssis.
2. Raccorder le cordon d'alimentation au module d'alimentation mais pas à la source d'alimentation.
3. Insérer le cordon d'alimentation dans la boucle en plastique (B) du collier de support.
4. Tirer la bande en plastique (C) jusqu'à ce qu'elle soit serrée autour du cordon.
5. Pour relacher la boucle en plastique et libérer le cordon, pincer le levier de dégagement (D).

Figure 15. Pose du cordon d'alimentation et du collier de support

Ajout de composants à la carte mère

Après la pose de la carte mère, il convient d'ajouter le nombre désiré de processeurs et de barrettes mémoire DIMM.

Après la pose de la carte mère et de ses composants, l'installation est terminée à moins de pouvoir y ajouter des périphériques ou des cartes d'extension internes. Si tel est le cas, poursuivre avec la section suivante. Dans le cas contraire, poser la protection et le cache, et continuer avec le chapitre « Pose du système dans un rack »

Pose de périphériques

Les périphériques et les cartes d'extension internes ne sont pas fournis avec le système et doivent être acquis séparément. Les sections qui suivent décrivent l'installation de cartes d'extension internes PCI, de disques durs, d'un lecteur de CD-ROM/disquette, et d'un lecteur de bande.

Pose d'une carte PCI sur une carte fille

La carte fille la plus proche de la paroi latérale du châssis supporte trois cartes d'extension internes PCI de profil court (Low Profile, LP). La carte fille sur l'axe central du châssis supporte trois cartes d'extension internes de longueur et de hauteur complète ou trois cartes LP (une carte LP doit être équipée d'un support de montage standard de longueur complète PCI).

Remarque

Les cartes d'extension internes doivent être posées sur la carte fille déposée du châssis.

1. Ouvrir le clip de retenue (A) et déposer le panneau de cache du support arrière (B) de la carte fille.
2. Insérer le connecteur du bord de la carte PCI dans l'emplacement PCI de la carte fille (D) tout en alignant l'extrémité du support de carte PCI dans l'ouverture (C).
3. Pousser fermement le connecteur de la carte PCI dans l'emplacement de la carte fille jusqu'à son engagement complet.
4. Fermer le clip de retenue (A). S'assurer du verrouillage du clip.

Figure 16. Pose d'une carte PCI sur une carte fille

Pose d'une carte fille sur la carte mère

1. Insérer le connecteur de la carte fille dans l'emplacement de la carte mère tout en alignant les onglets du support arrêté avec les orifices dans le châssis.

Avertissement

Presser la carte fille tout droit dans l'emplacement. La frapper dans l'emplacement lors de la pose peut endommager la carte fille ou l'emplacement.

1. Presser la carte fille fermement et tout droit jusqu'à son engagement complet dans l'emplacement de la carte mère.

Figure 17. Pose d'une carte fille sur la carte mère

3 Pose du système dans un rack

Le chassis MAXDATA PLATINUM 2200R est livré avec un kit de montage en rack pour un montage frontal, médian ou 4 postes. Un kit de rail coulissant optionnel peut être acheté séparément.

Avertissement

Ancrer l'équipement rack : L'équipement rack doit être ancré à un support inamovible pour l’empêcher de tomber en cas d’extension avec un ou plusieurs serveurs sur des ensembles coulissants en face de lui. L’équipement rack doit être posé conformément aux instructions du fabricant. Il convient aussi de tenir compte du poids de tout autre appareil monté dans le rack.

Coupure de l'alimentation principale CA : L'installateur est responsable de la pose d'une coupure de l'alimentation CA de l'ensemble de l'unité en rack. Cet interrupteur principal doit être aisément accessible et porter une étiquette l'identifiant comme commandant l'alimentation de toute l'unité et pas seulement du ou des serveurs.

MISE A LATERRE DE L'INSTALLATION RACK : Afin d'éviter le risque de décharge électrique, il convient d'inclure un troisième conducteur de sécurité de mise à la terre pour l'installation rack. Si des cordons d'alimentation de serveur sont branchés sur des prises CA faisant partie du rack, une mise à la terre ajustée du rack lui-même doit être réalisée. Si des cordons d'alimentation de serveur sont branchés dans des prises CA murales, le conducteur de sécurité de mise à la terre de chaque cordon ne fournit une mise à la terre que pour le serveur. Il convient d'ajouter une mise à la terre ajustée pour le rack et les autres apparueils installés dans ce dernier.

PROTECTION CONTRE LES SURTENSIONS : Le serveur est conçu pour une tension CA de ligne avec une protection de surtension jusqu'à 20 ampères. Si le système d'alimentation du rack est branché sur un circuit avec une protection supérieure à 20 ampères, il faut ajouter une protection supplémentaire pour le serveur. Si le rack comporte plus d'un serveur, la source d'alimentation de chaque serveur doit provenir d'un circuit séparé.

Avertissement

Température : La température de fonctionnement d'un serveur installé en rack ne doit pas être inférieure à 5°C (41 °F) ou supérieure à 35°C (95 °F). D'importantes variations de température peuvent provoquer de nombreux problèmes dans le fonctionnement du serveur.

Ventilation : L'équipement en rack doit fournir une circulation d'air suffisante à l'avant du serveur pour assurer un refroidissement adéquat. Il doit également inclure une ventilation assurant un refoulement maximum de 1840 Btu par heure pour un serveur MAXDATA PLATINUM 2200R en pleine charge.

Il importe de remarquer qu'il s'agit d'un maximum, et que le minimum ou un système normal peut être bien moindre. Il peut être MLSpondant de calculer plus précisément le taux de BTU/h pour la configuration envisagée. Pour de nombreux systèmes, un taux supplémentaire de 500 BTU/h peut se traduire par une erreur importante de la capacité de conditionnement d'air.

4 Travaux à l'intérieur du serveur

Le présent chapitre décrit le remplacement de composants dans le serveur après que celui-ci ait été configuré. Toutes les indications de gauche, droite, avant et arrière valent pour un positionnement face à l'avant du châssis.

Outils et accessoires nécessaires

Bracketantistatique(recommandé)

Sécurité : avant de déposer la protection

Les présentes consignes de sécurité doivent être observées avant toute dépose de la protection pour travailler à l'intérieur du système :

1. Eteindre tous les périphériques connectés au système.
2. Eteindre le système en appuyant sur le bouton d'alimentation à l'avant du châssis. Débrancher ensuite le cordon d'alimentation CA du système ou de la prise murale.
3. Repérer et débrancher tous les câbles de périphérique et toutes les lignes de communication raccordées aux connecteurs E/S ou aux ports à l'arrière du système.
4. Avant de manipuler des composants, attacher un bracelet antistatique à une masse du châssis du système – toute surface métallique non peinte.

Avertissements et précautions

Les présents avertissements et précautions s'appliquent à chaque dépose de la protection du chassis pour accéder aux composants internes du serveur. Seul un technicien qualifié devrait procéder à l'assemblage et à la configuration du serveur.

Avertissement

Ne confier le remplacement de la batterie qu'à des techniciens qualifiés.

L'avertissement suivant figure sur l'étiquette de configuration de la carte mère fournie avec l'emballage de la carte mère Intel. Il n'y a pas assez d'espace pour placer cette étiquette sur la carte mère. Elle doit donc être placée de manière permanente à l'intérieur du chassis, aussi près de la batterie que possible.

DANGER

Danger d'explosion en cas de remplacement incorrect de la batterie. A ne remplacer qu'avec un modèle identique ou équivalent recommandé par le fabricant. Mettre les batteries usées au rebut selon les instructions du fabricant.

Avertissement

Pour assurer une circulation d'air et un refroidissement ajustés pendant le fonctionnement, toutes les baies de lecteur doivent compter un support/lecteur ou un support avec une grille d'aération.

1. Les consignes de sécurité doivent être observées avant toute dépose de la protection pour travailler à l'intérieur du système :
2. Vérifier le cache à l'avant du châssis.
3. Tirer le levier de retenue (A) vers soi jusqu'à ce que l'extrémité de l'onglet (B) du levier soit dégagée de l'évidement du boîtier (C).
4. Tirer le support/lecteur vers l'avant et hors de la baie de lecteur.

Figure 18. Dépose d'un support et d'un disque dur d'une baie de lecteur

1. Déposer le disque dur du support (A) en enlevant les quatre vis (D) du rail coulissant (C). Délever le lecteur hors du support (B).
2. Dégager le disque neuf de son emballage et le placer sur une surface antistatique.
3. Configurer les cavaliers et/ou les commutateurs du lecteur conformément aux instructions du fabricant du lecteur.

Figure 19. Dépose d'un disque dur d'un support

1. Poser le disque dur neuf dans le support et le support/lecteur dans la baie de lecteur.
2. Poser à nouveau un support/une grille d'aération dans les baies où un support/lecteur n'est pas posé.

Avertissement

Un module CD-ROM/FDD N'EST PAS du type « hot swappable ». Avant de le replacer, il faut mettre le serveur hors service, couper tous les périphériques connectés au système, couper le serveur en pressant le bouton d'alimentation et débrancher le cordon d'alimentation CA du système ou de la prise murale.

1. Déposer le cache à l'avant du châssis.
2. Tourner la poignée (A) vers le haut d'environ 6 mm pour déverrouiller le module de la baie.
3. Saisir la poignée aux deux extrémités et tirer fermement pour dégager le connecteur. (À la première traction, la résistance est importante jusqu'à ce que le connecteur se dégage.)
4. Glisser le module hors de la baie flex.
5. Lors du remplacement du module, tourner la poignée vers le bas.
6. Insérer le module de remplacement dans la baie flex et le glisser à nouveau en position jusqu'à ce que les connecteurs touchent.
7. Avec les pouces placés au-dessus des dents de la poignée (B), pousser le module jusqu'à ce qu'il se verrouille en place.
8. Reposer le cache.

Figure 20. Pose d'un lecteur de CD-ROM/lecteur de disquettes

Remplacement d'une carte d'extension interne PCI

1. Les consignes de sécurité doivent être observées avant toute dépose de la protection pour travailler à l'intérieur du système :
2. Déposer la protection du châssis.
3. Déposer la carte fille supportant la carte d'extension interne à remplaçer.

En cas de remplacement d'une carte d'extension interne de profil court, insérer le doigt dans la boucle en plastique et soulever l'ensemble de carte fille hors du châssis.

1. En cas de remplacement d'une carte d'extension interne de hauteur complète, saisir la carte fille aux deux extrémités de l'écran EMI et soulever l'ensemble hors du châssis.
2. Ouvrir le clip de retenue (B) du support de la carte fille.
3. Tirer la carte PCI (C) hors de l'emplacement de la carte fille.
4. Poser la nouvelle carte d'extension interne PCI sur la carte fille.
5. Insérer le connecteur de la carte fille dans l'emplacement de la carte mère tout en alignant les onglets du support arrêté avec les orifices dans le chassis.

Avertissement

Presser la carte fille tout droit dans l'emplacement. La frapper dans l'emplacement lors de la pose peut endommager la carte fille ou l'emplacement.

1. Presser la carte fille fermement et tout droit jusqu'à son engagement dans l'emplacement de la carte mère.
2. Reposer la protection du châssis si aucun autre travail n'est à effectuer dans le châssis

Figure 21. Dépose d'une carte fille

Remplacement d'un module d'alimentation

L'alimentation électrique comporte la baie d'alimentation et un ou deux modules d'alimentation. Le second module optionnel procure un système redondant 1 + 1

Avertissement

En cas d'absence d'un second module rendant d'alimentation, il faut mettre le serveur hors service avant de remplacer le module unique.

1. Secouer la poignée pour dégager le verrouillage (A) situé du côté droit de la poignée.
2. Tourner la poignée vers le bas (B) tout en tirant le module vers soi (C). Soutenir le module avec la main libre lors de son dégagement.
3. Insérer un module d'alimentation neuf dans la baie.
4. Saisir la poignée du module, l'abaisser et pousser le module dans la baie.
5. A mi-chemin de l'insertion du module, la poignée tournera vers le haut. À ce stade, pousser fermement sur l'avant de la poignée pour fermer le verrouillage.
6. Le module d'alimentation est à présent fonctionnel et le témoin de défaut du module ne doit pas être allumé.

Figure 22. Remplacement d'un module d'alimentation

Remplacement d'un bloc d'alimentation

1. Débrancher le cordon d'alimentation de la source d'alimentation.
2. À l'arrière du serveur, dégager le ou les supports et débrancher le ou les cordons d'alimentation du module d'alimentation.
3. Déposer les modules d'alimentation.
4. Déposer la protection du châssis.
5. Déposer la carte fille PCI de hauteur complète.
6. Déposer l'ensemble de ventilation.
7. Débrancher et déposer tous les câbles de données nécessaires pour accéder aux câbles d'alimentation.
8. Débrancher le connecteur d'alimentation principale de la carte mère.
9. Débrancher tous les autres câbles d'alimentation de leurs appareils.
10. Déposer la tresse de câbles d'alimentation du clip
11. A l'arrière du châssin, déposer les deux vis (A) qui fixent l'alimentation.
12. A l'extrémité de l'alimentation où se trouve le ventilateur, déposer la vis (C) qui fixe l'alimentation à la console du fond du châssis.

Figure 23. Remplacement d'un bloc d'alimentation

1. Soulever l'extrémité de l'alimentation où se trouve le ventilateur au-dessus de la console du châssis et la glisser vers l'avant du serveur (D). Soulever l'alimentation hors du châssis (E).
2. Poser la nouvelle alimentation dans le châssis et la glisser autant que possible vers l'arrière.
3. Poser les deux vis à l'arrière du châssis et celle de l'extrémité de l'alimentation où se trouve le ventilateur.
4. Poser les câbles d'alimentation dans le clip.
5. Brancher le connecteur d'alimentation principale de la carte mère.
6. Brancher tous les autres câbles d'alimentation à leurs appareils.
7. Poser l'ensemble de ventilation et brancher les cables d'alimentation des ventilateurs à la carte mère.
8. Poser la carte fille PCI de hauteur complète.
9. Acheminer et brancher tous les câbles de données.

Avertissement

Acheminer prudemment les câbles à leur emplacement d'origine pour minimiser les problèmes de ventilation et de refroidissement.

1. Poser la protection du châssis.
2. Brancher le ou les cordons d'alimentation à leur(s) réceptacle(s) et rebrancher le ou les cordons à la source d'alimentation.

Remplacement d'un ventilateur

1. Les consignes de sécurité doivent être observées avant toute dépose de la protection pour travailler à l'intérieur du système :
2. Déposer la protection du châssis.
3. Déposer la carte fille PCI de hauteur complète.
4. Débrancher les câbles des ventilateurs de la carte mère.
5. À l'extrémité de l'ensemble de ventilation la plus proche de l'axe central du châssis, soulever l'onglet (B) et glisser l'ensemble de ventilation vers l'axe central du châssis (C) jusqu'à ce qu'il se dégage du châssis.

Figure 24. Dépose de l'ensemble de ventilation

1. À la base du ventilateur défectueux, presser l'onglet (A) vers le bas, sortir la base du ventilateur en tournant (B) et le déposer de l'ensemble.

Figure 25. Dépose d'un ventilateur

1. Insérer le sommet du ventilateur neuf dans l'ensemble et faire tourner la base jusqu'à ce que l'onglet (B) se verrouille en position.
2. Poser l'ensemble de ventilation sur le fond du châssis et le glisser vers la paroi latérale du châssis jusqu'à ce qu'il soit engagé dans l'onglet du châssis et que l'onglet (A) de la figure 34 soit verrouillé en position.
3. Brancher les câbles de ventilateurs à leurs connecteurs de la carte mère.
4. Poser la carte fille PCI de hauteur complète.
5. Reposer la protection du châssis.

Remplacement d'une carte de fond de panier

1. Les consignes de sécurité doivent être observées avant toute dépose de la protection pour travailler à l'intérieur du système :
2. Déposer la protection du châssis.
3. Déposer tous les disques durs et les périphériques de leurs baies.
4. Déposer la carte fille PCI de hauteur complète.
5. Déposer l'ensemble de ventilation.
6. Débrancher tous les câbles connectés à la carte de fond de panier.
7. Déposer les quatre vis de fixation (A) le long du sommet de la carte et la soulever hors du châssis.
8. Abaisser la nouvelle carte de fond de panier dans le châssis, en insérant les coins inférieurs (B) et (C) dans leurs encoches d'onglets du châssis.
9. Poser et serrer les quatre vis de fixation.

Avertissement

Acheminer prudemment les câbles à leur emplacement d'origine pour minimiser les problèmes de ventilation et de refroidissement.

1. Brancher tous les câbles à la carte mère.
2. Poser l'ensemble de ventilation.
3. Poser la carte fille PCI de hauteur complète.
4. Poser tous les disques durs et les périphériques dans leurs baies.
5. Poser la protection du châssis.

Figure 26. Remplacement d'une carte de fond de panier

Remplacement d'une carte de panneau frontal

1. Les consignes de sécurité doivent être observées avant toute dépose de la protection pour travailler à l'intérieur du système :
2. Déposer la protection du châssis.
3. Débrancher les câbles USB et de fond de panier de la carte de panneau frontal (A).

Figure 27. Dépose de la carte de panneau frontal

1. Déposer la vis à oreilles (B) de la carte.
2. Déposer la carte de panneau frontal du châssis (C).
3. Poser la carte neue dans le chassin en veillant à insérer prudemment les tuyères de DEL dans les orifices du panneau frontal.
4. Fixer la carte au châssis avec la vis à oreilles.
5. Brancher les câbles USB et de fond de panier sur la carte de panneau frontal.
6. Reposer la protection du châssis.

Remplacement d'une carte mère

1. Les consignes de sécurité doivent être observées avant toute dépose de la protection pour travailler à l'intérieur du système :
2. Débrancher tous les câbles de l'E/S arrêté du châssis.
3. Déposer la protection du châssis.
4. Déposer les cartes filles PCI.
5. Déposer l'ensemble de ventilation.
6. Débrancher tous les câbles connectés à la carte mère.
7. Déposer tous les processeurs, cartes de terminaison et cartes mémoire que l'on souhaite réutiliser sur la nouvelle carte.
8. Déposer les trois vis de fixation de la carte mère au châssis.

Figure 28. Dépose de la carte mère

1. Glisser la carte vers l'avant du châssis jusqu'à ce que les connecteurs E/S soient dégagés des ouvertures E/S du châssis et la soulever hors du châssis.
2. S'assurer que le bord de la feuille d'isolation est sous les ergots de la paroi arrière du châssis et qu'elle repose bien à plat sur le fond du châssis.
3. Poser la nouvelle carte mère sur les cales du châssis, en veillant à positionner les connecteurs E/S de la carte dans les ouvertures E/S à l'arrière du châssis.
4. Ajuster la position de la carte pour que les deux orifices de fixation près des bords de la carte reposent bien sur les deux épaulements correspondants.
5. Fixer la carte au châssis avec les trois vis à oreilles.
6. Poser tous les processeurs, cartes de terminaison et cartes mémoire que l'on souhaite réutiliser sur la nouvelle carte.

Avertissement

Acheminer prudemment les câbles à leur emplacement d'origine pour minimiser les problèmes de ventilation et de refroidissement.

1. Brancher la nouvelle carte mère aux autres composants du système.
2. Poser l'ensemble de ventilation.
3. Poser les cartes filles PCI.
4. Reposer la protection du châssis.
5. Brancher tous les câbles déposés de l'E/S arrêté du châssis.

DANGER

Il est obligatoire de se conformer aux instructions d'assemblage du présent manuel pour garantir et maintenir la conformité avec les certifications et homologations existantes des produits. N'utiliser que les composants approuvés et décrits dans le présent manuel. Tout usage d'autres produits/composants entraîne la nullité du « listing UL » et autres certifications de produits, ainsi que la probable non-conformité du produit aux lois et règlements des régions où le produit est vendu.

Conformité du produit à la législation

S'il a été assemblé correctement selon les instructions du présent manuel, le sous-ensemble de chassis MAXDATA PLATINUM 2200R est conforme aux législations suivantes en matière de sécurité et de compatibilité électromagnétique (EMC).

Conformité du produit en matière de sécurité

EN 60 950 (Union europeenne) - IEC60 950 (International) - CE - Directive basse tension (73/23/CEE) (Union europeenne)

Conformité électromagnétique du produit

• FCC /ICES-003, Contrôle d'émissions de Classe A (USA/Canada) CISPR 22, 3e Édition Emissions de Classe A - (International) EN55022, Emissions de Classe A (CENELEC Europe) EN55024 : 1998, Immunité (CENELEC Europe) EN61000-3-2, Emissions de courant harmonique (CENELEC Europe) EN61000-3-3, Fluctuation de tension et Flicker (CENELEC Europe)
• CE - Directive EMC (89/336/CEE) (CENELEC Europe)

FCC attestation de contrôle (USA)

Type de produit : MAXDATA PLATINUM 2200R

Ce produit est conforme aux dispositions de l'article 15 du Règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) ce produit ne peut pas causer d'interférences nuisibles et (2) ce produit doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement erroné.

Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de Classe A, en vertu des dispositions de l'article 15 du Règlement de la FCC. Lesdites limites ont été conçues pour assurer une protection raisonnable contre les interférences nuisibles dans le cas d'une installation domestique. Cet équipement génère, utilise et peut irradier des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, causer des interférences nuisibles dans les communications radio. Il n'y a toutefois aucune garantie d'absence d'interférence dans un montage particulier. En cas d'interférences nuisibles dans les réceptions radio ou télévision dues à cet équipement, ce qui peut se déterminer en éteignant et en allumant celui-ci, il est recommandé à l'utilisateur de tenter d'y remédier par l'une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception.

Augmenter la distance entre l'équipement et le récepteur.

Brancher l'équipement sur une prise d'un circuit différent de celui auquel le récepteur est branché.

Consulter le revendeur ou un technicien radio/TV expérimenté.

Toute modification de l'équipement qui n'est pas expressément approuvée aux termes de la garantie de cet appareil peut priver l'utilisateur du droit d'utiliser cet équipement. Le client est tenu de s'assurer de la conformité du produit tel que modifié.

Seuls les périphériques (appareils informatiques en entrée/sortie, terminaux, imprimantes, etc.) conformes aux limites de la FCC pour la Classe A ou B peuvent être raccordés à ce produit informatique. L'utilisation avec des périphériques non conformes peut occasionner des interférences dans les réceptions radio et TV.

Tous les câbles de connexion aux péripériques doivent être gainés et mis à la terre. L'utilisation avec des câbles connectés à des péripériques sans que ces câbles soient gainés et mis à la terre peut occasionner des interférences dans les réceptions radio et TV.

Europe (déclaration de conformité CE)

Ce produit a été testé selon les prescriptions de la Directive basse tension (73/23/CEE) et de la Directive EMC (89/336/CEE) de l'Union Européenne, et est conforme aux normes desdites directives. Ce produit porte le label CE attestant de ladite conformité.
