SPL-800I - Subwoofer VELODYNE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer
Marque	VELODYNE
Modèle	SPL-800I
Haut-parleur	8 pouces (6.5 pouces piston), cône en fibre de Kevlar, bobine double couche 2.5 pouces, panier en aluminium moulé
Amplificateur	Classe D numérique ERS, puissance dynamique 2000 watts, RMS 1000 watts
Réponse en fréquence	28-120 Hz
Filtre passe-haut	80 Hz (6 dB/octave)
Filtre passe-bas	40-120 Hz (12 dB/octave initial, 48 dB/octave final) ou bypass avec Subwoofer Direct
Aimant	204 oz (12.7 lbs)
Entrées	RCA plaqué or et entrées niveau enceinte
Sorties	Niveau ligne, filtre passe-haut, 80 Hz, 6 dB/octave
Contrôle de phase	0 ou 180 degrés
Protection	Compression dynamique, anti-écrêtage, sur-excursion
Dimensions (H/L/P)	27.7 x 26.4 x 32.5 cm (pieds, grille et boutons inclus)
Poids	15 kg (33 lbs)
Garantie	3 ans (électronique), 5 ans (haut-parleur)
Fonctions principales	Système de contrôle dynamique du haut-parleur (DDCS), conception à aimant massif, amplificateur puissant, cône renforcé Kevlar, flexibilité de branchement
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer les évents, respecter la puissance nominale.
Pièces détachées et réparabilité	Contacter Velodyne ou un revendeur agréé.

FOIRE AUX QUESTIONS - SPL-800I VELODYNE

Comment brancher le subwoofer SPL-800I ?

Utilisez les entrées RCA plaquées or ou les entrées niveau enceinte. Pour une connexion optimale avec un récepteur home cinéma, branchez la sortie LFE du récepteur à l'entrée Subwoofer Direct de l'enceinte. Réglez le filtre passe-bas sur bypass ou sur la fréquence recommandée par votre récepteur.

Que faire si le subwoofer ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Assurez-vous que l'interrupteur d'alimentation est en position Marche. Si le problème persiste, contactez le support Velodyne.

Comment régler le filtre passe-bas ?

Le filtre passe-bas est réglable de 40 à 120 Hz. Tournez le bouton pour sélectionner la fréquence qui correspond le mieux à vos enceintes principales. Pour une utilisation avec le Subwoofer Direct, réglez sur bypass.

Quelle est la puissance de l'amplificateur ?

L'amplificateur ERS Classe D délivre 2000 watts de puissance dynamique et 1000 watts RMS. Il utilise des MOSFET de haute qualité pour une puissance propre et efficace.

Le subwoofer a-t-il une protection contre la surchauffe ?

Oui, le SPL-800I est équipé d'un circuit de compression dynamique qui protège contre l'écrêtage, la surcharge et la sur-excursion. Cela permet d'utiliser toute la puissance sans distorsion.

Comment nettoyer le subwoofer ?

Dépoussiérez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants. Évitez de toucher le cône du haut-parleur.

Puis-je utiliser le subwoofer avec un système home cinéma ?

Oui, le SPL-800I est idéal pour les systèmes home cinéma. Utilisez la sortie LFE de votre récepteur et activez le mode Subwoofer Direct pour contourner le filtre passe-bas interne.

Quelle est la garantie ?

La garantie est de 3 ans pour les pièces électroniques et de 5 ans pour le haut-parleur (Amérique du Nord). Pour les autres régions, consultez votre revendeur.

Le cône est-il en Kevlar ?

Oui, le cône est fabriqué à partir d'un composite multicouche renforcé de fibres de Kevlar, ce qui le rend léger, rigide et neutre sur le plan tonal.

Comment activer le mode Subwoofer Direct ?

Réglez le bouton du filtre passe-bas sur la position 'Bypass' ou 'Subwoofer Direct'. Cela désactive le filtre interne et permet au récepteur de gérer le crossover.

MODE D'EMPLOI SPL-800I VELODYNE

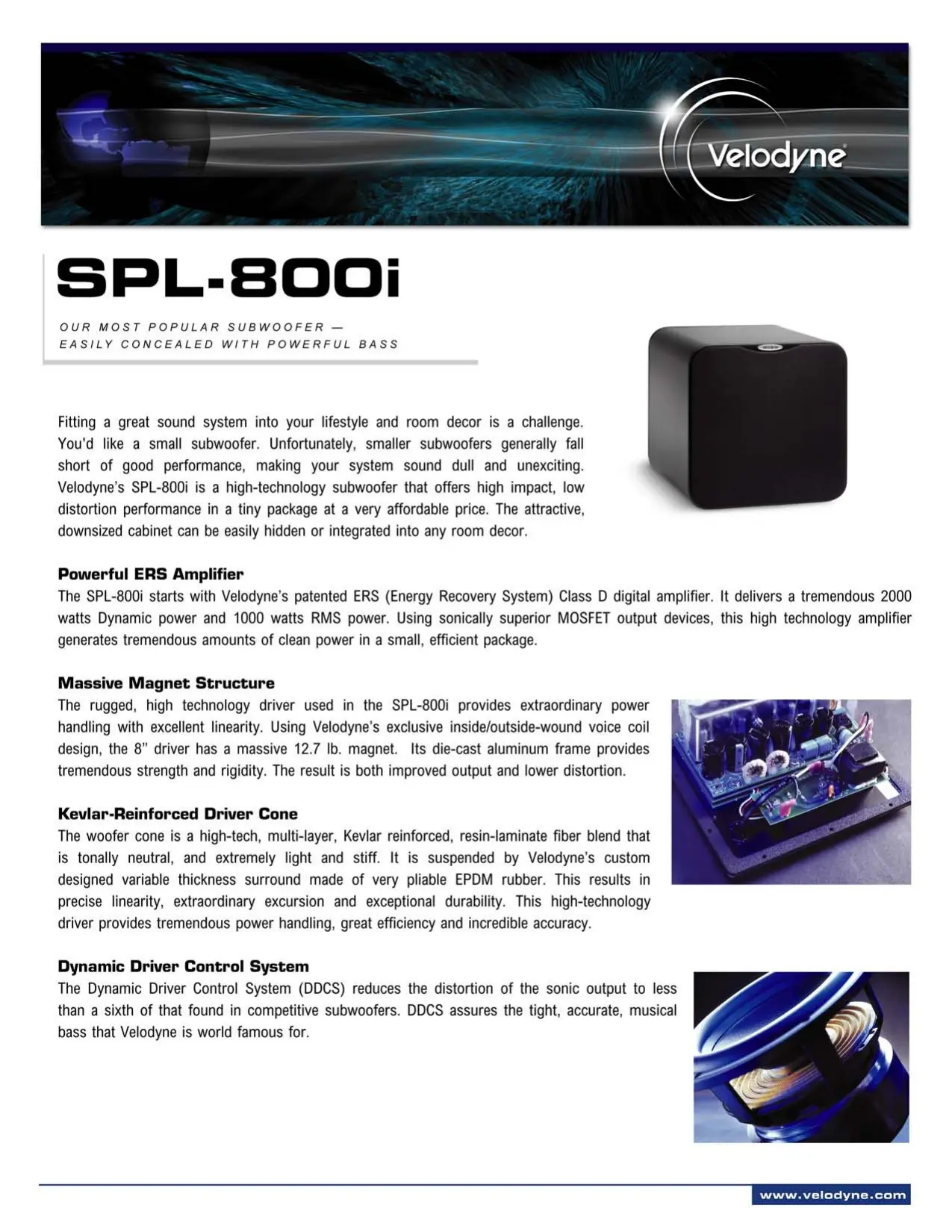

SPL-800i

OUR MOST POPULAR SUBWOOFER - EASILY CONCEALED WITH POWERFUL BASS

Fitting a great sound system into your lifestyle and room decor is a challenge. You'd like a small subwoofer. Unfortunately, smaller subwooers generally fall short of good performance, making your system sound dull and unexciting. Velodyne's SPL-800i is a high-technology subwoofer that offers high impact, low distortion performance in a tiny package at a very affordable price. The attractive, downsized cabinet can be easily hidden or integrated into any room decor.

Powerful ERS Amplifier

The SPL-800i starts with Velodyne's patented ERS (Energy Recovery System) Class D digital amplifier. It delivers a tremendous 2000 watts Dynamic power and 1000 watts RMS power. Using sonically superior MOSFET output devices, this high technology amplifier generates tremendous amounts of clean power in a small, efficient package.

Massive Magnet Structure

The rugged, high technology driver used in the SPL-800i provides extraordinary power handling with excellent linearity. Using Velodyne's exclusive inside/outside-wound voice coil design, the 8" driver has a massive 12.7 lb. magnet. Its die-cast aluminum frame provides tremendous strength and rigidity. The result is both improved output and lower distortion.

Kevlar-Reinforced Driver Cone

The woofer cone is a high-tech, multi-layer, Kevlar reinforced, resin-laminate fiber blend that is tonally neutral, and extremely light and stiff. It is suspended by Velodyne's custom designed variable thickness surround made of very pliable EPDM rubber. This results in precise linearity, extraordinary excursion and exceptional durability. This high-technology driver provides tremendous power handling, great efficiency and incredible accuracy.

Dynamic Driver Control System

The Dynamic Driver Control System (DDCS) reduces the distortion of the sonic output to less than a sixth of that found in competitive subwoofoers. DDCS assures the tight, accurate, musical bass that Velodyne is world famous for.

Hookup Flexibility

An extensive feature pack guarantees excellent integration with any system. It includes Velodyne's Subwoofer Direct feature that allows the internal crossover to be bypassed to assure ideal bass performance when connected to your system's LFE output, an adjustable low pass crossover, a high pass crossover, line level inputs and outputs, speaker level inputs, automatic on/off and a phase switch. The SPL-800i also has unique anti-clipping, dynamic compression and over-excursion circuits. These features provide excellent reliability, protect from overload and allow the amplifiers to use their maximum power without annoying clipping distortion.

SPECIFICATIONS

Model	SPL-800i
Driver:	8" (6.5" piston) forward firing Kevlar reinforced resin cone 2-1/2" dual-layer voice coil Die-cast aluminum basket
Amplifier:	2000 watts Dynamic power, 1000 watts RMS power
High Pass Crossover:	80Hz (6 dB/octave)
Low Pass Crossover:	40Hz-120Hz (12 dB octave initial, 48 dB octave ultimate) or bypass with Subwoofer Direct
Frequency Response:	28-120Hz
Magnet Structure:	204 oz. (12.7 lbs)
Inputs:	Gold plated RCA line and speaker level inputs
Outputs:	Line-level, high pass crossover, 80Hz, 6 dB/octave
Phase Control:	0 or 180 degrees
Protection:	Dynamic compression
Dimensions (H/W/D): (inc. feet, grille and knobs)	10.9" X 10.4" X 12.8" (27.7 X 26.4 X 32.5 cm)
Warranty (parts/labor): (North America)	Three years (electronics) Five years (drivers)
Weight:	33 lbs. (15 Kg.)

Copyright ©2010 Velodyne Acoustics, Inc. Specifications subject to change without notice. Other trademarks or registered trademarks are property of their respective owner. June 2010

CUSTOM ELECTRONIC DESIGN & APPLICATION ASSOCIATION

CEA

d-tools

VELODYNE ACoustics, INC.

345 Digital Drive

Morgan Hill, CA 95037

408.465.2800
