| Type de produit | Caisson d'extrêmes graves (subwoofer) amplifié |
| Marque | VELODYNE |
| Modèle | DLS-4000R |
| Dimensions (H x L x P) | 45 x 37,5 x 47,5 cm (18 x 15 x 19 po) |
| Poids (emballé) | 28 kg (61 lb) |
| Réponse en fréquence | 25 Hz - 120 Hz (+/-3 dB) |
| Amplificateur intégré | 400 W dynamique / 200 W efficaces (classe A/B) |
| Haut-parleur grave | 12 pouces (30 cm) à辐射 directe |
| Aimant | 55 oz |
| Bobine mobile | Cuivre 4 couches, 2 pouces |
| Filtre passe-bas réglable | 40-120 Hz (12 dB/octave, 24 dB/octave ultime) |
| Filtre passe-haut | 80 Hz ou 100 Hz (6 dB/octave) |
| Réglage de phase | 0°, 90°, 180°, 270° |
| Entrées | Niveau ligne (RCA) et niveau haut-parleur (bornes) |
| Sorties | Niveau ligne (RCA) et niveau haut-parleur (bornes avec filtre passe-haut) |
| Télécommande | Oui, avec préréglages (Films, R&B-Rock, Jazz-Classique, Jeux), mode nuit, mise en sourdine |
| Alimentation | Secteur, détection de signal avec marche/arrêt automatique |
| Consommation | Non spécifiée, mais ampli 200 W efficaces |
| Sécurité | Ne pas ouvrir (risque d'électrocution), ne pas exposer à la pluie/humidité, débrancher si inutilisé longtemps |
| Entretien et nettoyage | Nettoyer avec un linge humide, utiliser une cire à meubles pour le dessus laqué noir |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Contacter un concessionnaire Velodyne agréé pour toute réparation |
| Garantie | 2 ans (pièces et main-d'œuvre) |
FOIRE AUX QUESTIONS - DLS-4000R VELODYNE
Questions des utilisateurs sur DLS-4000R VELODYNE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de haut-parleurs au format PDF gratuitement ! Retrouvez votre notice DLS-4000R - VELODYNE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DLS-4000R de la marque VELODYNE.

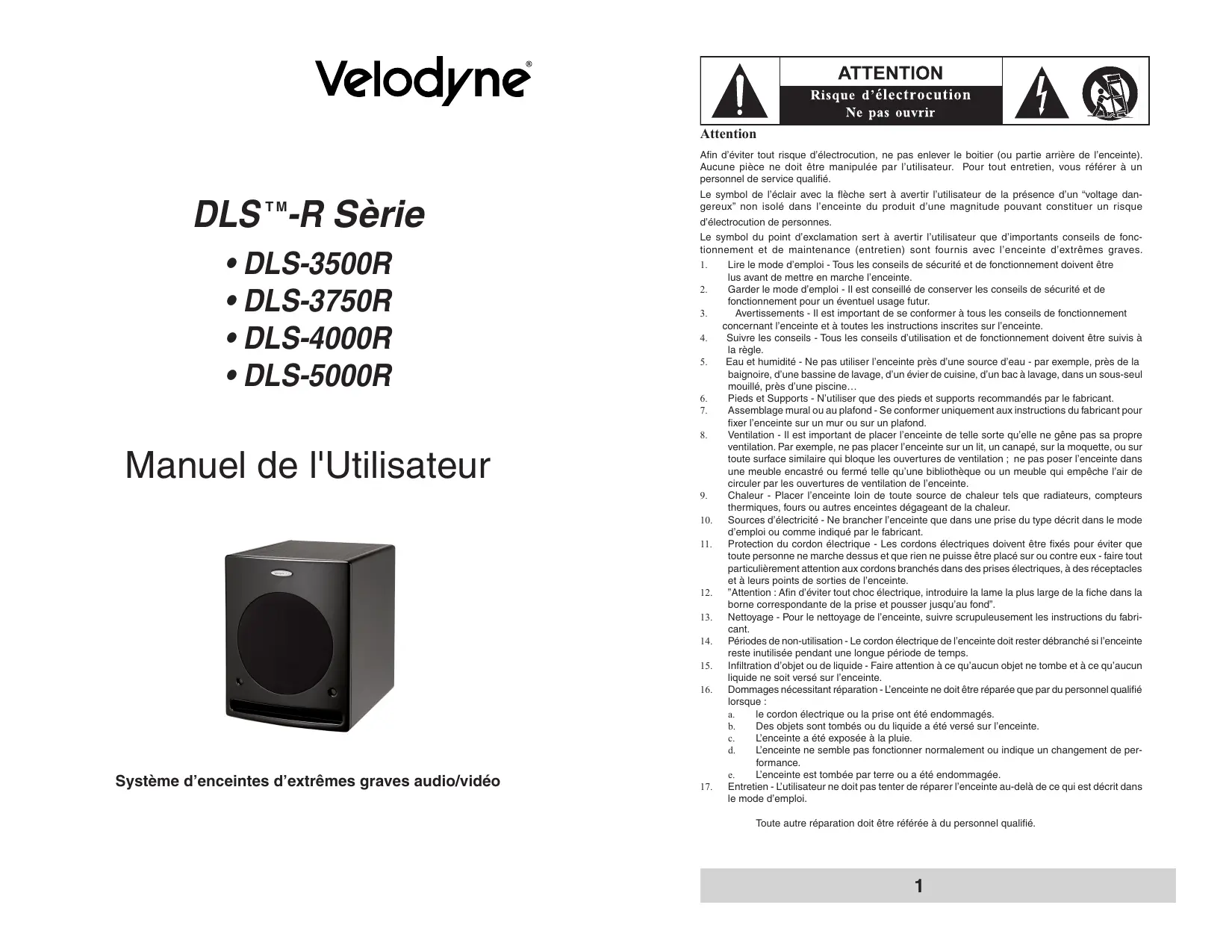

MODE D'EMPLOI DLS-4000R VELODYNE
Manuel de l'utilisateur
Système d'enceintes d'extrêmes graves audio/vidéo
Risque d'électrocution
Ne pas ouvrir
Attention
Aucune pièce ne doit être manipulée par l'utilisateur. Pour tout entretien, vous reférer à un personnel de service qualifié.
Le symbole de l'éclair avec la flèche sert à avertir l'utilisateur de la présence d'un "voltage dangereux" non isolé dans l'enceinte du produit d'une magnitude pouvant constituer un risque d'électrocution de personnes.
Le symbole du point d'exclamation sert à avertir l'utilisateur que d'importants conseils de fonctionnement et de maintenance (entretien) sont fournis avec l'enceinte.
- Lire le mode d'emploi - Tous les conseils de sécurité et de fonctionnement doivent être lus avant d'emettre en marche l'enceinte.
- Garder le mode d'emploi - Il est conseillé de conserver les conseils de sécurité et de fonctionnement pour un éventuel usage futur.
- Avertissements - Il est important de se conformer à tous les conseils de fonctionnement concernant l'enceinte et à toutes les instructions inscrites sur l'enceinte.
- Suivre les conseils - Tous les conseils d'utilisation et de fonctionnement doivent être suivis à la lettre.
- Eau et humidité - Ne pas utiliser l'enceinte près d'une source d'eau - par exemple, près de la baignoire, d'une bassine de lavage, d'un évier de cuisine, d'un bac à lavage, dans un sous-sol mouillé, près d'une piscine...
- Pieds et Supports - N'utiliser que des pieds et supports recommandés par le fabricant.
- Assemblage mural ou aplafond - Se conformer uniquement aux instructions du fabricant pour fixer l'enceinte sur un mur ou sur un plafond.
- Ventilation - Il est important de placer l'enceinte de telle sorte qu'elle ne gène pas sa propre ventilation. Par exemple, ne pas placer l'enceinte sur un lit, un canapé, sur la moquette, ou sur toute surface similaire qui bloque les ouvertures de ventilation ; ne pas poser l'enceinte dans un meuble encastré ou fermé tel qu'une bibliothèque ou un meuble qui empêche l'air de circuler par les ouvertures de ventilation de l'enceinte.
- Chaleur - Placer l'enceinte loin de toute source de chaleur tels que radiateurs, compteurs thermiques, fours ou autres sources de dégagement de la chaleur.
- Sources d'électricité - Ne brancher l'enceinte que dans une prise du type décrit dans le mode d'emploi ou comme indiqué par le fabricant.
- Protection du cordon électrique - Les cordons électriques doivent être fixés pour éviter que toute personne ne marche dessus et que rien ne soit placé sur ou contre eux - faire tout particulièrement attention aux cordons branchés dans des prises électriques, à des réceptacles et à leurs points de sortie de l'enceinte.
- "Attention : Afin d'éviter tout choc électrique, introduire la lame la plus large de la fiche dans la borne correspondante de la prise et pousser jusqu'au fond".
- Nettoyage - Pour le nettoyage de l'enceinte, suivre scrupuleusement les instructions du fabricant.
- Périodes de non-utilisation - Le cordon électrique de l'enceinte doit rester débranché si l'enceinte reste inutilisée pendant une longue période de temps.
- Infiltration d'objet ou de liquide - Faire attention à ce qu'aucun objet ne tombe et à ce qu'aucun liquide ne soit versé sur l'enceinte.
- Dommages nécessitant réparation - L'enceinte ne doit être réparée que par du personnel qualifié lorsque :
a. le cordon électrique ou la prise ont été endommagés. b. Des objets sont tombés ou du liquide a été versé sur l'enceinte. c. L'enceinte a été exposée à la pluie. d. L'enceinte ne semble pas fonctionner normalement ou indique un changement de performance. e. L'enceinte est tombée par terre ou a été endommagée.
- Entretien - L'utilisateur ne doit pas tenter de réparer l'enceinte au-delà de ce qui est décrit dans le mode d'emploi.
Toute autre réparation doit être référée à du personnel qualifié.
Nous vous présentons nos félicitations pour avoir acheté un caisson d'extrêmes graves à distance (DLSTM-R) Velodyne Distorsion Limiting SystemTM. Ce système est à la pointe du progrès en matière de reproduction de basses fréquences. Veuillez lire et suivre les instructions ci-dessous pour assurer le fonctionnement approprié et sécuritaire du système.
Avertissement!
Afin d'éviter les risques d'incendie et d'électrocution, n'exposez pas cet équipement à la pluie ou à l'humidité. Pour éviter les risques d'électrocution, n'ouvre pas l'enceinte des haut-parleurs ni le couvercle du châssis d'amplificateur. Veuillez tenir compte de tous les avertissements qui se trouvent sur l'équipement lui-même. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur. Pour toutes questions concernant la réparation, consultez un concessionnaire Velodyne autorisé.
Avant l'installation
Déballez le système avec soin. Enlevez toutes les agrafes qui ferment la boîte car elles risquent d'érafler l'enceinte. Gardez la boîte et tout le matériel d'emballage pour pouvoir l'utiliser plus tard. Inscrivez le numéro de série dans l'espace prévu sur la carte de garantie pour pouvoir vous y référer ultérieurement.
Caractéristiques et commandes du produit
Commande à DSP 4 préréglages sélectables pour un mode d'écoute personnalisé - Réglage mode nocturne Silencieux - Amplificateur de puissance (DLS-3500R) intégré de 160 watts (efficace) - Amplificateur de puissance (DLS-3750R) intégré de 185 watts (efficace) - Amplificateur de puissance (DLS-4000R) intégré de 200 watts (efficace)
- Amplificateur de puissance (DLS-5000R) intégré de 1000 watts (efficace)
- Filtre passif passe-bas régulable (40 à 120 Hz) avec réglage direct pour extrêmes graves
- Entrées et sorties niveau haut-parleur Filtrepassifpassehaut85Hz
- Entrées niveau ligne
- Détection de signal avec marche-arrêt automatique et option de dérivation Commande de volume variable Commande de sélection de phase (0, 90, 180 ou 270 degrés)
- Filtre passif salle-bas décalé double, 12 dB/octave initial, 24 dB/octave ultimate Circuit anti-écrêtage Protection contre le dépassement de crête
- Conception à fente chargée
Installation
Votre nouveau système d'extremes graves vous offre diverses options d'installation. Lisez toute l'information concernant l'installation ci-dessous pour décider la meilleure option pour votre système. N'oubliez pas qu'il faut garder le système hors tension durant toute la procédure d'installation.
Connexions au panneau arrière
La figure 1 montre les connexions sur le panneau arrière du DLS-3500R, DLS-3750R et DLS-4000R. La figure 2 montre les connexions sur le panneau arrière du DLS-5000R.
Les paragraphes qui suivent donnent une brève description des connecteurs décrits à la figures 1 et 2. Vous trouvez d'autres détails à la page suivante.
(Filtre PASSIF passe-bas)
Utilise ce bouton pour sélectionner la plage haute fréquence à laquelle vous désirez couper le signal aux extrêmes graves. Quand le bouton est tourné vers la gauche, la fonction directe extrêmes graves est activée et le caisson extrêmes graves joue toutes les fréquences jusqu'à 200 Hz.
Commande de volume
Cette commande vous permet d'équilibrer la sortie du caisson d'extrêmes graves vers les haut-parleurs principaux de votre système. La commande devrait être réglée pour donner un volume similaire entre les haut-parleurs principaux et le caisson d'extrêmes graves. Si vous appuyez sur le volume, la vitesse à laquelle le voyant de puissance clignote indique le volume du caisson d'extrêmes graves, plus le voyant clignote vite, plus l'appareil est fort. Lorsque le clignotement du volume cesse, l'appareil clignote pour indiquer le chiffre du volume réel. Un clignotement lent représente les dixièmes et un clignotement plus rapide indique les unités. Si, par exemple, le volume était réglé à 34 après qu'un clignotement rapide ait cessé, vous observeriez trois clignotements lents suivis de quatre clignotements plus rapides indiquant un volume de 34.
Note: On peut commander le volume à l'aide de la télécommande fournie, lorsque les valeurs par défaut sont rétablies. La valeur par défaut est de 35 sur 100.
(INT3) interrupteur marche/arrét automatique
Utilisez cet interrupteur pour sélectionner le fonctionnement en mode de marche automatique (actif) ou en mode de marche constante (inactive).
SORTIE ligne
Connectez ces JACKS à l'entrée LINE IN du préamplificateur pour utiliser le filtrage passif passe-bas interne du DLS-R. Lisez l'explication plus détaillée du filtrage passif ci-dessous.
Connectez ces jacks à la sortie LINE OUT du préamplificateur, la sortie LFE ou aux jacks de sortie du caisson d'extrêmes graves de votre récepteur/processeur. Si vous utilisez la sortie LFE de votre récepteur ou processeur, branchez le câble unique dans le « L » de l'entrée LFE ou, pour avoir davantage de signal, utilisez un connecteur « Y » et envoyez le signal dans les entrées « R » (droite) et « L » (gauche).
Ce commutateur sélectionne la fréquence pour le filtré passif passe-haut. Celui-ci fonctionne à la fois sur les sorties niveau de ligne et niveau de haut-parleur. Pour les haut-parleurs plus petits ayant une sortie BASSE FRÉQUENCY limitée, il se peut qu'ils fonctionnent
mieux grâce au réglage supérieur de 100 Hz qui réduira les basses fréquences qui leur sont transmises. Pour les haut-parleurs plus gros ayant une sortie basse fréquence plus forte, vous pourrez sans doute accepter un réglage de 80 Hz sans difficulté.
Bornes entrée niveau haut-parleur
Connectez ces bornes d'entrée aux bornes de sortie des haut-parleurs de votre amplificateur ou de votre récepteur. Si vous utilisez cette méthode de branchement, quand vous allez au menu de réglage des haut-parleurs du récepteur, assurez-vous que vous sélectionnez l'option gros haut-parleurs.
Bornes SORTIE niveau haut-parleur
Ceci envoie un signal de niveau de haut-parleur filtré. Aux haut-parleurs avant. Lisez l'explication plus détaillée du filtrage passif ci-dessous.

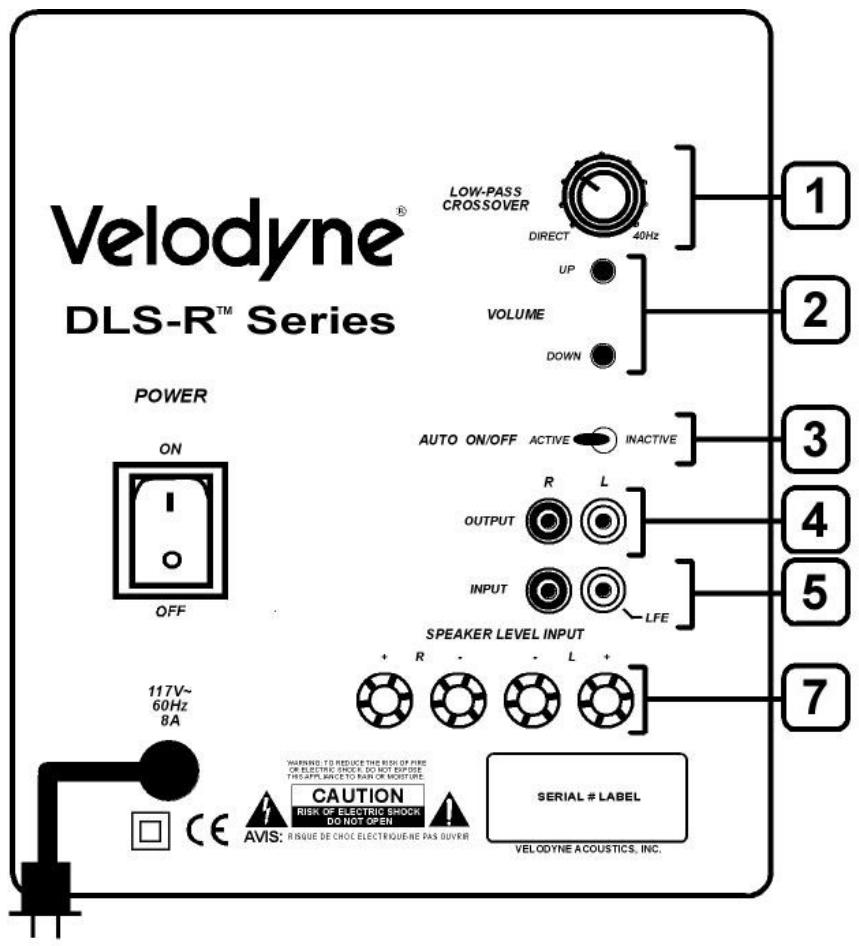

Figure 1. Connexions au panneau arrêté du DLS-3500R, DLS-3750R et DLS-4000R

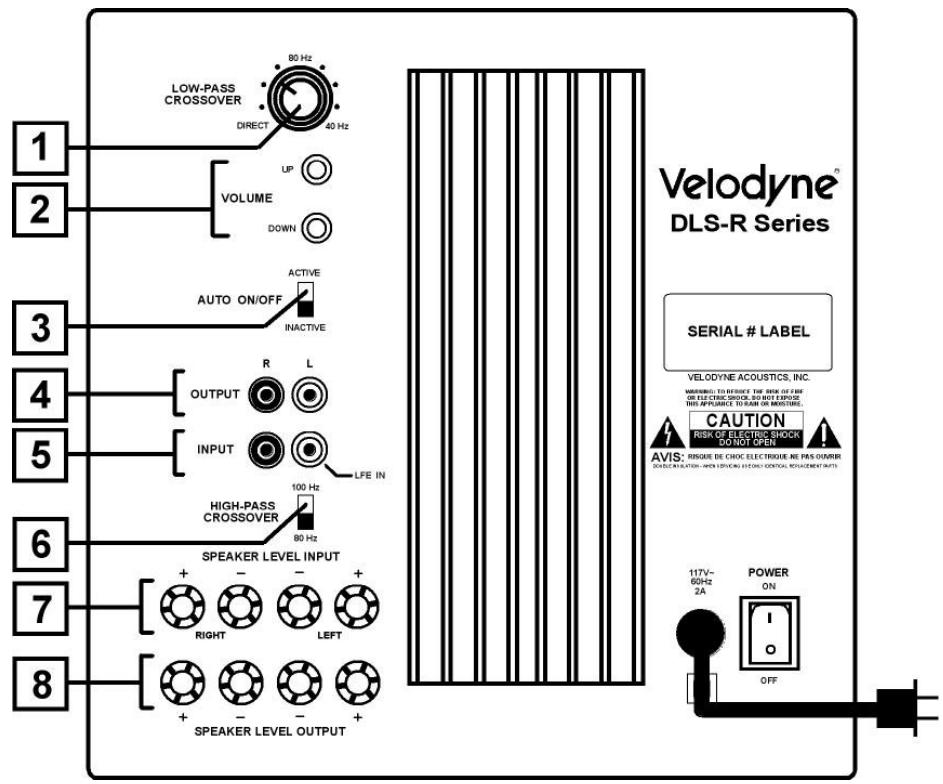

Figure 2. Connexions au panneau arrière du DLS-5000R
Connexions du panneau arrière - explication détaillée
Votre nouveau caisson d'extrêmes graves est équipé d'entrées pour le niveau de haut-parleur et pour le niveau de ligne. Utilisez des jacks « INPUT » (entrée) de type RCA/phono pour connecter le caisson au préamplificateur, au processeur de signal ou au filtre passif de niveau de ligne. Les jacks « SPEAKER LEVEL INPUT » (ENTRÉE NIVEAU HAUT-PARLEUR) se connectent directement aux sorties haut-parleur d'un amplificateur intégré ou du récepteur. Notre section amplificateur ne détectera aucun effet de charge supplémentaire quand vous utilisez ces entrées à cause de leur haute impédance.
Note : N'utilisez pas les connexions RCA/Phono « INPUT » « SPEAKER LEVEL INPUT » simultanément.
Filtre passif salle-bas
Les deux ensembles d'entrée donnant la somme des canaux de gauche et de droite ensemble et le signal resultant est transmis par un filtre passif passe-bas réglable avant d'être amplifié. La commande du filtre passif vous permet de régler la limite supérieure de la réponse en fréquence du caisson d'extrêmes graves de 40 à 120 Hz. La réponse du caisson d'extrêmes graves commencera la décroissance au-dessus de la fréquence que vous choisissez sur la commande.
Vous devriez régler la fréquence du filtre passe-bas afin d'obtenir une transition en douceur et sans interruption du caisson d'extrêmes graves aux haut-parleurs principaux de votre système. Si vos haut-parleurs principaux sont plus petits et ont une sortie basse fréquence limitée, vous pouvez désirer une fréquence supérieure (100-120 Hz, par exemple) à celle que vous auriez avec des haut-parleurs plus gros qui ont une sortie basse fréquence supérieure. Avec les gros haut-parleurs, vous pourriez commencer avec un réglage moindre de cette commande, 80 Hz, par exemple.
Caisson d'extremes graves direct
Subwoofer Direct (caisson d'extrêmes graves) est un réglage sur le bouton du filtre passif passe-haut qui permet de transmettre des fréquences allant jusqu'à 200 Hz au caisson d'extrêmes graves. Voir ci-dessous une explication plus détaillée de cette fonction.
Sortie niveau haut-parleur/niveau de ligne
Quand vous connectez de cette façon, vos haut-parleurs satellites seront filtrés à 80 Hz. Ceci supprime les basses inférieures de vos satellites et permet de reproduire les hautes fréquences en donnant à l'amplificateur du récepteur plus de place (jusqu'à 50% de puissance en plus).
Vous pouvez aussi connecter vos satellites directement à votre récepteur ou amplificateur avec le caisson d'extrêmes graves si vous voulez contourner le filtrage passif.
Attention!
Pour éviter d'endommager votre amplificateur principal, vérifiez toujours la polarité de toutes les connexions. Rouge (positif) sur rouge, et noir (négatif) sur noir. Assurez-vous que toutes les connexions sont bien serrées, qu'aucun brin du fil n'est libre et que les fils ne sont pas effilochés.
Interrupteur d'alimentation
L'interrupteur d'alimentation principal se trouve sur la moitié inférieure droite de l'appareil. Il s'agit d'un interrupteur à bascule qui commande la marche et l'arrêt. Il devrait être à la position 1 (haute) pour la marche et à la position 0 (basse) pour l'arrêt.
Un mot sur le filtre passif de votre récepteur et sur le filtre passif du DLS-R
Votre caisson d'extrêmes graves Velodyne DLS-R est conçu pour fonctionner sur la plage complète des signaux audio d'entrée quand il est muni du filtre passif intégré (commandé par le cadran sur le panneau arrière). Bien des récepteurs/processeurs video de maison (Dolby Digital®, DTS®, THX®) ont un jack de sortie caisson d'extrêmes graves qui effectue la même fonction et ils sont conçus pour être utilisés avec un caisson d'extrêmes graves alimenté.
Dans ces installations, vous pouvez désirer de contourner le filtré passif dans le processeur ou dans le caisson d'extrêmes graves Velodyne. Dans certains cas, vous voudrez peut-être utiliser les DEUX filtres passifs. À cette fin, vous pouvez utiliser en même temps le filtré passif de votre processeur et le filtré passif interne du caisson d'extrêmes graves Velodyne. Vous devriez décaler les fréquences (par ex.: 120 Hz pour le caisson d'extrêmes graves, 80 Hz pour le processeur) pour obtenir de résultats.
Pour contourner le filtré passif interne du caisson d'extrêmes graves quand l'appareil reçoit un signal passe-bas d'un autre filtré passif, il suffit de tracer le bouton marqué « LOW-PASS CROSSOVER » sur le panneau arrière du caisson d'extrêmes graves et de le tourner dans le sens antihoraire à la position « DIRECT ». Ceci éliminera le filtré passif du chemin du signal.
Si vous n'utilisez pas de filtre passif externe, vous devriez utiliser le filtre passif interne pour une performance optimale quand vous utilisez une seule sortie RCA du caisson d'extrêmes graves du processeur, peu importe qu'elle entrée de niveau de ligne est utilisée (gauche ou droite).
Cables d'interconnexion
Quand vous installez votre nouveau caisson d'extrêmes graves au moyen des connexions de niveau de ligne, vous devez toujours utiliser des câbles phono blindés. Il existe de nombreux câbles de qualité sur le marché et la plupart feront parfaitement l'affaire. Nous recommandons de garder le câble le plus court possible pour éviter tout problème de bruit éventuel.
Quand vous utilisez des connexions de niveau de haut-parleur, prenez un cable de haut-parleur de bonne qualité qui correspond bien aux connecteurs (calibre 14 au moins). Faites bien attention de ne pas avoir de fil desserré ou effiloché qui pourrait causer un court-circuit, une situation dangereuse, et des dommages à l'appareil. Il n'est normalement pas nécessaire d'avoir des cables extrêmement gros qui ne se connecteraient pas bien sur les bornes et donneraient de mauvaises connexions et des eventuels courts-circuits.
Mise en place
Les vrais caissons d'extrêmes graves fonctionnent à des fréquences extrêmement basses qui sont surtout omnidirectionnelles. S'il est recommandé que les caissons d'extrêmes graves soient placés sur le même plan, la salle et les conditions du système imposent souvent d'autres conditions. Il ne faut pas oublier que la réponse en fréquence et le niveau de sortie peuvent être considérablement influencés par la manière dont l'appareil est placé et dépendant des propriétés acoustiques de la salle d'écoute. Normalement, le meilleur
emplacement d'un caisson d'extrêmes graves est le coin avant de la salle d'écoute. Cet emplacement offrira normalement les plus hauts niveaux de sortie et la meilleure plage de basses fréquences. Le pire emplacement pour un caisson d'extrêmes graves est un endroit loin de tous les murs, près du centre de la salle d'écoute et près d'une ouverture ou d'une porte. Il faut donc éviter de tels endroits dans la mesure du possible. Quand vous utilisez une paire de caissons d'extrêmes graves Velodyne en stéréo, il est préférable de placer chaque caisson d'extrêmes graves près du satellite du même canal. En général, il faut placer le caisson d'extrêmes graves à une distance minimale de 1 ou 2 pieds de la télévision pour éviter les parasites magnétiques.
Attention!
Ce caisson d'extremes graves contient des pièces électroniques à l'intérieur de l'enceinte. Ne placez pas l'enceinte près d'une source de chaleur comme des radiateurs de chauffage, des radiateurs, etc. Évitez également la proximité de sources d'humidité excessive comme les évaporateurs, les humidificateurs, etc. Le cordon d'alimentation devrait être placé de manière à ce qu'on ne marche pas dessus et qu'il ne soit pas pinçé ou comprimé d'une manière qui pourrait endommager l'isolant ou le fil.
Utilisation
Cette section traite de l'utilisation courante de votre caisson d'extrêmes graves DLS-R.
Télécommande

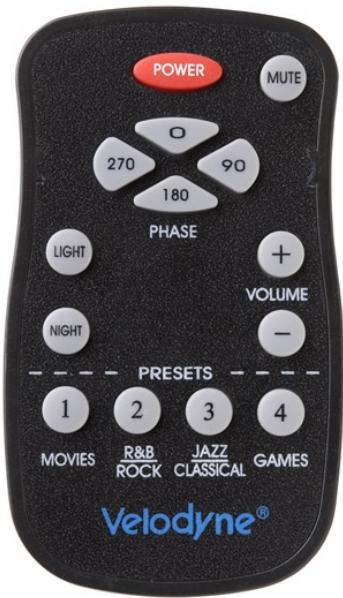

La figure 3 montre la télécommande qui vous permet de choisir le mode d'écoute que vous désirez.
Figure 3. Affichage à distance
POWER (alimentation) - Ce bouton force votre appareil DLS-R à passer au mode d'attente. Le caisson d'extrêmes graves ne jouera pas et la DEL s'éteindra. L'appareil restera à ce mode jusqu'à ce que le bouton POWER soit enfoncé de nouveau. Pour bien désactiver (c.-à-d., couper l'alimentation), mettre l'interrupteur marche-arrêt à arrêt sur le panneau arrière.
MUTE (silencieux) - Ce bouton assourdit le caisson d'extrêmes graves. Le voyant sur le caisson d'extrêmes graves clignote doucement
si le caisson d'extrêmes graves est au mode silencieux. Pour rétablir le son du caisson d'extrêmes graves, appuyez sur le bouton MUTE de nouveau.
PHASE - Ces boutons vous permettent d'optimiser la performance du caisson d'extrêmes graves en fonction de l'emplacement et votre position d'écoute. Sélectionnez la position du commutateur à laquelle vous entendez la plupart des basses. Le voyant clignotera comme suit:
0 degrés 1 clignotement 90 degrés 2 clignotements 180 degrés 3 clignotements 270 degrés 4 clignotements
LIGHT (éclairage) - Si vous le désirez, vous pouvez désactiver les voyants bleus du panneau avant sur votre appareil DLS-R. Pour cela, appuyez sur le bouton LIGHT de votre télécommande. Le voyant s'éteindra. Pour réactiver le voyant, appuyez sur le bouton LIGHT de nouveau.
NIGHT (nuit) - Le mode nuit limite la sortie maximale du caisson d'extrêmes graves pour l'écoute plus tard la nuit sans déranger les voisins. Appuyez sur le bouton nuit pour activer ou désactiver le mode nuit. Quand il est activé, celui-ci est indiqué par une réduction de l'intensité du voyant.
Commande de Volume - Cette commande vous permet d'équilibrer la sortie du caisson d'extrêmes graves en fonction des haut-parleurs principaux de votre système. Elle devrait être régée de façon à donner un niveau de volume similaire aux deux haut-parleurs principaux et au caisson d'extrêmes graves. Quand vous appuyez sur le bouton de volume, la vitesse de clignotement du voyant indique le volume du caisson d'extrêmes graves – plus le clignotement est rapide, plus l'appareil joue fort.
Note: Le volume peut aussi être réglé au moyen des boutons sur le panneau arrière du caisson d'extrêmes graves. Ces boutons ont le même effet qu'une pression sur les boutons de volume de la télécommande.
Préroglages - Il y a quatre préroglages: Movies (films), R&B – Rock, Jazz – Classical (classique), et Games (jeu). Quand un préroglage est choisi, le voyant clignote le nombre de fois correspondant. Les préroglages offrent les caractéristiques suivantes pour la reproduction des basses:
Films: Sortie maximale et impacts pour les explosions et autres effets des films action-adventure.
R&B - Rock: Fournit la plus énergique de la musique rock moderne.
Jazz - Classique: Laisse la plus pure, la plus claire et avec le moins de distorsion.
Jeux: Volume maximal disponible pour l'impact des yeux vidéo.
Le tableau suivant indique le style musical et le préréglage recommandé.
| STYLE MUSICAL | PRÉRÉGLAGE SUGGÉRÉ |
| Films action-adventure | Films |
| Country - Rock | R&B - Rock |
| Country - douce | Jazz - Classique |
| Populaire | Jazz - Classique |
| Musique Indie | R&B - Rock |
| Pop | R&B - Rock |
| Rock | R&B - Rock |
| Rock alternative | Jazz - Classique |
| Blues | Jazz - Classique |
| Broadway et vocalistes | Jazz - Classique |
| Musique pour enfants | Jazz - Classique |
| Musique religieuse et gospel | Jazz - Classique |
| Rock classique | R&B - Rock |
| Classique | Jazz - Classique |
| Dansse et DJ | R&B - Rock |
| Hard Rock et métal | R&B - Rock |
| Musique latine | R&B - Rock |
| Divers | Jazz - Classique |
| Films - Autres qu'action-adventure | Jazz - Classique |
| New Age | Jazz - Classique |
| Opéra et chant | Jazz - Classique |
| R&B | R&B - Rock |
| Rap et Hip-Hop | R&B - Rock |
| Pistes de son | R&B - Rock ou Jazz - Classique |
| Jeux vidéo | Jeux |
Chaque préréglage possède ses propres caractéristiques en ce qui a trait au filtrage subsonique, au différentiel de volume et à un égalisateur (EQ) unique pour optimiser le mode d'écoute du préréglage.
Le tableau suivant montre les réglages des divers préréglages:
| Prèrèglage | Frquence du filtré subsonique | Frquence d'égalisation (EQ) | Niveau d'égalisation (EQ) | Différentiel de volume |
| Films | 24 Hz | 37 Hz | +4 dB | +8 dB |
| R&B - Rock | 27 Hz | 52 Hz | +3 dB | +5 dB |
| Jazz - Classique | 24 Hz | S/O | S/O | S/O |
| Jeux | 34 Hz | 62 | +4 dB | +4 dB |
Rétablir les paramètres par défaut -
Il existe une fonction qui vous permet de rétablir les paramètres par défaut du caisson d'extrêmes graves DLS-R. En appuyant sur les préglages EXACTEMENT dans l'ordre suivant sur la télécommande, le voyant d'alimentation de l'unité clignotera, indiquant ainsi que vous avez rétabli les paramètres par défaut.
- Films
- R&B - Rock
- Jazz - Classique
- Jeux
- Jeux
- Jazz - Classique
- R&B - Rock
- Films
Lorsque vous appuyez sur les préglages dans l'ordre ci-dessus, le voyant d'alimentation clignotera trois fois indiquant ainsi que vous avez rétabli les paramètres par défaut. Le volume de l'unité est rétabli au niveau 35 sur 100.
Entretien de notre caisson d'extrêmes graves
N'utilisez pas de détergents ou de produits chimiques forts pour nettoyer l'enceinte. Les abrasifs, les détergents ou les solutions de nettoyage risquent d'abîmer le fini de l'enceinte. Nous recommendons d'utiliser un linge humide pour nettoyer le devant, l'arrière et les côtés. Utilisez un linge propre avec une cire à meubles de bonne qualité pour nettoyer le dessus peint de laque noire et poli à la main.
Durant les conditions normales, le caisson d'extrêmes graves peut rester sous tension en permanence sans problème. Si vous prévoyez laisser l'appareil inutilisé pendant une période prolongée, nous recommendons que vous l'éteigniez à partir de l'interrupteur marche-arrêt principal sur le panneau arrière.
Dépannage et réparation
Avant de faire réparer votre caisson d'extrêmes graves, vérifiez de nouveau tous les systèmes. Voici un guide de dépannage pour vous aider:
- Vérifiez que l'appareil est bien branché et que la prise murale est alimentée.
- Vérifiez que l'interrupteur d'alimentation est sur marche.
- Vérifiez que l'appareil reçoit un signal d'entrée de votre source.
- Vérifiez que toutes les commandes du caisson d'extrêmes graves (volume, filtrage passif, phase, etc.) sont bien régler.
- Si l'appareil a fonctionné à haut niveau, un des circuits de protection peut être en service.
- Vérifiez que l'amplificateur intégré n'a pas surchauffé.
Si un circuit de protection est en service, l'appareil peut s'emettre en marche et s'arrêter de façon répétée jusqu'à ce que les paramètres de fonctionnement reviennent à la normale. Dans des conditions plus difficiles, l'appareil peut s'arrêter complètement. Le fonctionnement normal sera rétabli après que l'appareil aura refroidi, mais il vous faudra peut-être couper l'alimentation et la remettre.
Les conditions suivantes demandent l'intervention d'un technicien qualifié:
- Le cordon d'alimentation est endommagé.
- L'appareil ne semble pas fonctionner normalement ou présente un important changement de performance.
- L'appareil a été exposé à l'eau.
- Certaines parties de l'enceinte ou des circuits ont subi des dommages.
Merci d'avoir acheté le Velodyne!
| SPECIFICATIONS | DLS-3500R | DLS-3750R | DLS-4000R | DLS-5000R |
| Encinne (H. L.P) (cm) | 15 po x 12 po x 15,75 po 37,5 x 30 x 39 | 16 po x 15 po x 17,75 po 40 x 37,5 x 44 | 18 po x 15 po x 19 po 45 x 37,5 x 47,5 | 21 po x 18,4 po x 20,75 po 52,5 x 46 x 52 |
| Réponse en fréquence | 35 Hz-140 Hz (+/-3 dB) | 28 Hz-120 Hz (+/-3 dB) | 25 Hz-120 Hz (+/-3 dB) | 23 Hz - 120 Hz (+/-3 dB) |
| Filtrepassif passée-haut | 80 Hz ou 100 Hz (6 dB/ pente d'octave) | |||
| Filtrepassif passée-bas | 40 Hz-120 Hz (12 dBoctave, 24 dBultime) | |||
| Amplificateur (classe A/B) | 350 watts dynamique/ 160 watts puiss. eff. | 375 watts dynamique/ 175 watts puiss. eff. | 400 watts dynamique/ 200 watts puiss. eff. | 1000 watts dynamique/ 1000 watts puiss. eff. |
| Haut-paleargraves | 8 po sens direct | 10 po sens direct | 12 po sens direct | 15 po sens direct |
| Aimant | 40 oz | 40 oz | 55 oz | 70 oz |
| Bobine voix | Cuvire 2 couches 2 po | Cuvire 4 couches 2 po | Cuvire 4 couches 2 po | Cuvire 4 couches 25 |
| Entrées | Niveau de ligne et niveau de haut-parleur | |||
| Sorties | Niveau de ligne et niveau de haut-parleur | |||
| Garantié | Deux ans (pièces et main-d'oeuvre) | |||
| Poids emballé (approx.) | 44 lb (20 kg) | 55 lb (25 kg) | 61 lb (28 kg) | 75 lb (34 kg) |
Dites aux autres ce que vous en pensez! Visitez le site www.audioreview.com et donnez-nous vos commentaires sur votre nouveau caisson d'extrêmes graves!
Série digital drive®
DD-10
DD-12
DD-15 THX Ultra 2
DD-18 THX Ultra 2
Digital Drive 1812
Signature EditionTM
SMST-1
Série SPL-R
SPL-800R
SPL-1000R
SPL-1200R
SPL-1500R
Série DPS
DPS-10
DPS-12
Série VRP
VRP-1000
VRP-1200
MiniVee
VX-10
Les autres marques ou noms déposés appartiennent à leurs propriétaires respectifs.
