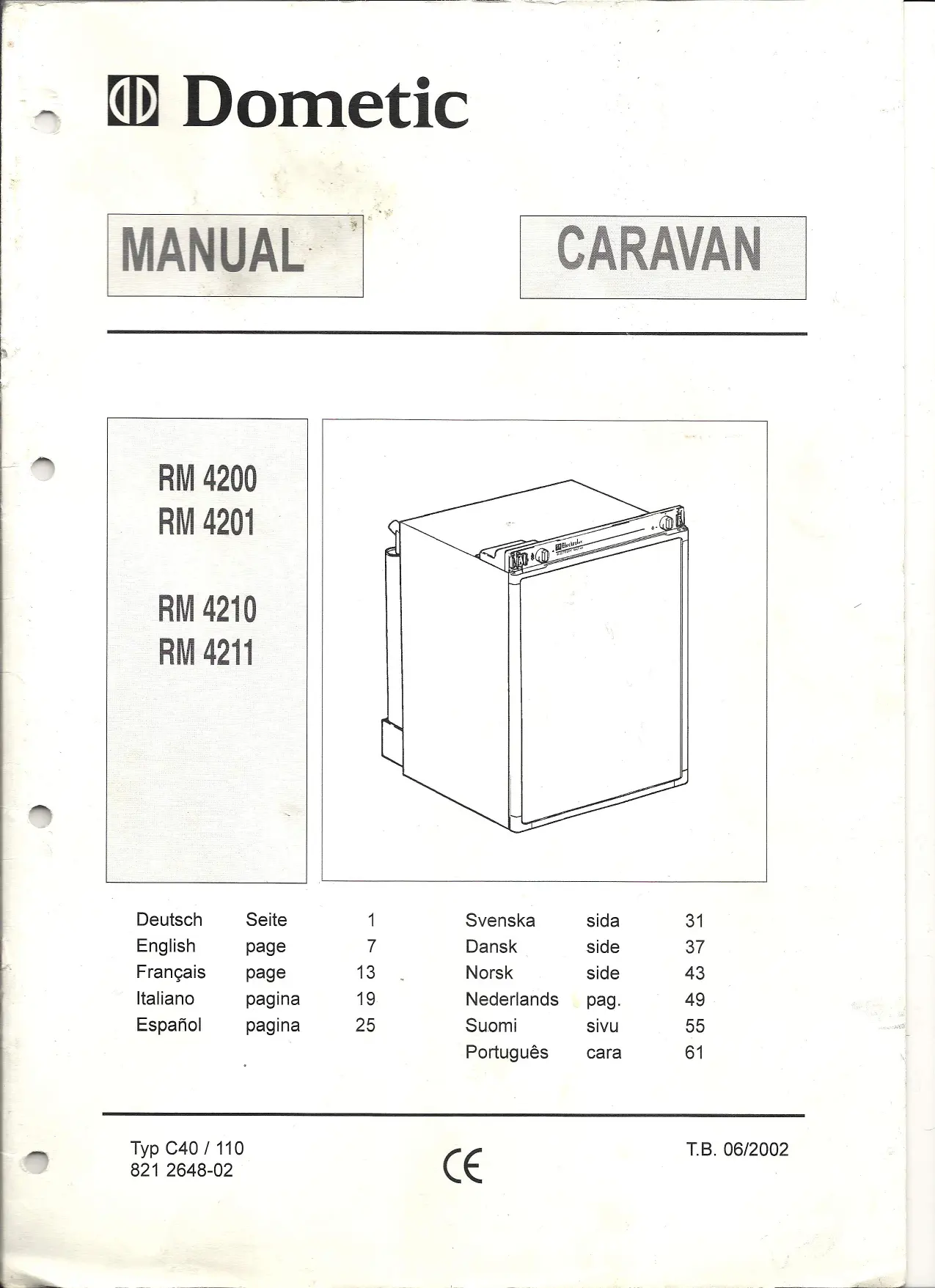

RM4201 - Réfrigérateur à absorption DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur à absorption
Marque	DOMETIC
Modèle	RM4201
Utilisation	Intérieur de caravane ou camping-car
Alimentation	220-240 V, 12 V, gaz liquéfié (propane/butane)
Consommation électrique (220 V)	105 W
Consommation électrique (12 V)	100 W
Consommation de gaz	0,24 kg/24h
Agent frigorigène	Ammoniaque
Volume brut	60 L
Volume net	51 L
Volume du conservateur	6 L
Dimensions (H x L)	618 x 486 mm (hauteur commandes comprises)
Dimensions d'encastrement (H x L x P)	620 x 490 x 450 mm
Poids (sans emballage)	21 kg
Allumage gaz	Électronique (modèle RM4201/11) ou piézo (RM4200/10)
Sécurité	Dispositif de coupure automatique du gaz en cas d'extinction de la flamme
Éclairage intérieur	Oui, DC (s'allume automatiquement à l'ouverture de la porte)
Thermostat	Oui (pour fonctionnement secteur)
Dégivrage	Manuel, dégivrer lorsque la couche de givre atteint 3 mm
Nettoyage	Intérieur : bicarbonate de soude (1 c. à café/litre d'eau chaude). Extérieur : détergent doux. Ne pas utiliser de produits abrasifs.
Garantie	1 an (garantie européenne)
Service après-vente	Contacter le distributeur ou Electrolux-Loisirs (tél. [phone])
Inversion des gonds	Possible (suivre la procédure dans la notice)
Panneau de porte	Amovible, dimensions max. 532 x 453 x 3,8 mm

FOIRE AUX QUESTIONS - RM4201 DOMETIC

Comment allumer le réfrigérateur au gaz ?

Ouvrez la valve de la bouteille de gaz et le robinet d'arrêt. Assurez-vous que les interrupteurs secteur et 12 V sont sur arrêt. Tournez le sélecteur gaz (D) sur 'max'. Pour le modèle RM4201/11, actionnez l'allumeur électrique (E) : un cliquetis se fait entendre et le voyant clignote. Appuyez sur la commande de sécurité (D) jusqu'à ce que la flamme s'allume (le voyant s'arrête de clignoter). Maintenez (D) enfoncé 10 à 15 secondes, puis relâchez. Pour le modèle RM4200/10, appuyez sur (D) tout en actionnant le bouton piézo (F) à plusieurs reprises. Vérifiez la flamme dans l'œilleton. Maintenez (D) 10 à 15 secondes après allumage.

Comment utiliser le réfrigérateur sur secteur 220 V ?

Coupez l'alimentation gaz ou 12 V. Tournez le thermostat (C) sur la position la plus basse (froid maxi). Enclenchez l'interrupteur secteur (B) sur I. La température est régulée automatiquement par le thermostat. Pour un réglage, positionnez (C) entre 3 et 5.

Comment utiliser l'alimentation 12 V ?

L'alimentation 12 V est réservée aux trajets (moteur en marche) pour ne pas décharger la batterie. Coupez le gaz si nécessaire. Mettez l'interrupteur 220 V (B) sur 0 et l'interrupteur 12 V (A) sur I. Le groupe frigorifique fonctionne en permanence.

Que faire si le réfrigérateur ne refroidit pas ?

Vérifiez d'abord que les consignes de mise en marche ont été suivies. Assurez-vous que l'appareil est de niveau. Testez chaque source d'alimentation. En gaz : vérifiez que la bouteille n'est pas vide et que les robinets sont ouverts. En 12 V : vérifiez le fusible et la batterie. En secteur : vérifiez le fusible et la prise. Si la production de froid est insuffisante, contrôlez la ventilation, l'épaisseur de givre, le réglage de température, la pression de gaz, la température ambiante, la quantité d'aliments, l'étanchéité de la porte, et qu'une seule source est utilisée à la fois.

Comment dégivrer le réfrigérateur ?

Dégivrez lorsque la couche de givre atteint 3 mm. Arrêtez l'appareil et videz-le. Pour accélérer, placez un bac d'eau chaude dans le conservateur. N'utilisez pas d'appareil électrique ni d'ustensile tranchant. L'eau de dégivrage s'écoule dans le bac d'évaporation à l'arrière. Une fois dégivré, essuyez et séchez, puis remettez en marche.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un chiffon légèrement imbibé d'une solution de bicarbonate de soude (1 cuillerée à café pour un litre d'eau chaude). N'utilisez jamais de détergents, poudre à récurer ou cires liquides parfumées. Pour l'extérieur, utilisez un lingette humide avec un peu de détergent doux, sauf le joint de porte qui se nettoie à l'eau savonneuse et se sèche soigneusement.

Comment inverser le sens d'ouverture de la porte ?

Dévissez l'axe du gond supérieur, décrochez la porte de l'axe inférieur. Dévissez l'axe du gond inférieur et remontez-le du côté opposé. Dévissez la sécurité transport et remontez-la de l'autre côté. Retirez les bouchons plastiques des trous et échangez-les. Accrochez la porte sur l'axe inférieur, remontez l'axe supérieur avec ses rondelles. Vérifiez la fermeture et l'étanchéité.

Quelle est la pression de gaz correcte pour le RM4201 ?

La pression correcte est de 30 mbar (indiqué sur la plaque signalétique). Le réfrigérateur est conçu pour le gaz liquéfié : butane (pression 28 mbar) ou propane (pression 37 mbar). Utilisez un détendeur approprié.

Comment installer le réfrigérateur en encastrement ?

La niche doit avoir les dimensions d'encastrement : H 620 mm, L 490 mm, P 450 mm. Le fond doit être horizontal et résistant. Placez des tasseaux avec joint d'étanchéité. Engagez l'appareil jusqu'à ce que le bord avant coïncide ; laissez un espace de 10-20 mm à l'arrière. Fixez l'appareil avec les vis aux bagues plastiques latérales. Assurez une ventilation adéquate avec deux grilles (surface libre ≥ 250 cm² chacune). Percez un trou de 40 mm sous le réfrigérateur pour évacuer le gaz en cas de fuite.

Que faire en cas de fuite de gaz ?

Fermez immédiatement le robinet d'arrêt du gaz et la valve de la bouteille. N'utilisez pas de flamme. Aérez le véhicule. Vérifiez l'étanchéité des raccords avec de l'eau savonneuse (jamais avec une flamme). Si une fuite est détectée ou suspectée, faites intervenir un technicien qualifié. Le réfrigérateur est équipé d'une sécurité qui coupe le gaz si la flamme s'éteint.

MODE D'EMPLOI RM4201 DOMETIC

Pensez aux enfants !

Lors de la mise au rebut du réfrigérateur, démonter toutes les portes mais laisser les grilles en place à l'intérieur de l'appareil. On exclut ainsi tout risque d'asphyxie ou d'enfermement involontaire.

Le réfrigerateur est equipped avec une position réglage additionnelle pour l'opération à gaz. Cela vous donne la possibilité de régler plus exactement la température en opérant par gaz.

Avant d'enclencher le fonctionnement au gaz:

1. Ouvrez la valve de fermeture de la bouteille de gaz (sans oublier de vérifier que le contenu de gaz est suffisant), ainsi que le robinet d'arrêt équippant éventuellement l'installation.
2. Contrôlez que les interrupteurs secteur et alimentation 12 V sont à l'arrêt.
3. Ouvrez l'alimentation gaz en appuyant sur le bouton (D) figure 3 et en le tournant dans la position.
4. Tournez le bouton du thermostat (E) sur la position correspondante à la température la plus BASSE (froid maxi).
5. Enclenchez l'interrupteur (F). Le voyant lumineux qu'il comporte clignote, indiquant que des étincelles sont produites au niveau du brûleur.
6. Appuyez sur le bouton (D) pour enclencher la sécurité allumage et permettre au gaz d'arriver jusqu'au brûleur.
7. Lorsque la flamme est allumée, la production d'étincelles cesse automatiquement et l'interrupteur s'arrête de clignoter.
8. Maintenez le bouton (D) enfoncé pendant 10 à 15 secondes pour empêcher la sécurité allumage d'intervenir et de couper le gaz, puis relâchez le bouton.

Pour arrêter le fonctionnement au gaz,nez le bouton (D) sur la position "●" et mettez également l'interrupteur (F) sur "0".

Le réfrigerateur est équipé d'un éclairage DC. L'éclairage du compartiment réfrigéré s'allume automatiquement lorsque la porte s'ouvre. S'il est nécessaire de replacer une ampoule, procéder comme suit:

1. Débrancher la fiche de la prise secteur: Déposer le capot de protection de l'ampoule en faisant levier avec un petit tournevis entre celui-ci et le boitier de lampe
2. Tourner l'ampoule vers la droite et la retirer.
3. Mettre en place une nouvelle ampoule et la tourner de.
4. Remettre en place le capot de protection sur le boîtier de lampe.

Nous vous félicitons d'avoir acheté ce réfrigerateur et espérons que vous en serez pleinement satisfait. Mais tout d'abord quelques petits conseils:

Avant d'utiliser votre réfrigérateur, veuillez lire attentivement les directives suivantes.

D'autre part, pour qu'il fonctionne dans les valeurs conditions d'efficacité et d'économie, il est indispensable de respecter les conseils d'installation et d'utilisation.

Ce réfrigerateur est prévu pour une installation à l'intérieur d'une caravane ou d'un camping-car.

L'utilisation à bord de bateaux est par contre déconseillée, de sorte que la garantie serait caduque dans un tel cas. Electrolux est toutefois en mesure de proposer d'autres modèles spécialement conçus pour l'installation à bord de bateaux.

DEGATS Eventuels en COURS de transport

Vérifiez au déballage que le réfrigerateur est en parfait état.

Les dégâts subis pendant le transport doivent être signalés au responsable de ce transport le plus rapidement possible; au plus tard dans les sept jours suivant la date de livraison.

PLAQUE signalétique

Contrôlez sur la plaque signalétique que le modèle est le bon.

La pression de gaz correcte est 30 mbar

La plaque signalétique est fixée à l'intérieur du réfrigérateur. Son contenu est normalement le suivant:

Modèle RM 4240

N° de produit

N^ de série

Ces renseignements étant nécessaires au cas où vous auriez besoin de contacter le service après-vente, il peut être utile de les noter ici.

TABLE des matières

UTILISATION 14

COMMANDES. 14

MISE EN MARCHE 14

UTILISATION EN HIVER 14

RéGLAGE DE LA TEMPERATURE 14

Sécurité transport. 15

STOCKAGE DES ALIMENTS 15

FABRICATION DE GLAÇONS 15

DEGIVRAGE 15

NETTOYAGE. 15

ARRET DU RÉFRIGÉRATEUR. 15

EN CAS DE PANNE 15

ENTRETIEN 16

QUELQUES CONSEILS UTILES. 16

GARANTIE 16

SERVICE APRES-VENTE 16

CHARACTERISTIQUES TECHNIQUES 16

INSTALLATION. 17

INVERSION DES GONDS 17

PANNEAU DE PORTE 17

ENCASTREMENT 17

VENTILATION DU GROUPE 17

RACCORDEMENT GAZ 18

BRANCHEMENT ÉLECTRIQUE 18

Utilisation

Le réfrigerateur peut fonctionner sur secteur, en 12 V ou au gaz liquéfié. Pour passer de l'un à l'autre de ces modes d'alimentation, il convient d'utiliser les commandes, fig. 3.

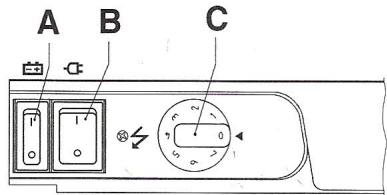

Deux interrupteurs à bascule permettent de choisir la tension d'alimentation désirée, 220/240 V (B) ou 12 V (A). En alimentation sur secteur, la température du réfrigerateur est régulée par un thermostat (C).

L'alimentation au gaz est mise en route en tournant le bouton (D).

Le réfrigerateur est muni d'une sécurité qui coupe automatiquement l'arrivée de gaz en cas d'extinction de la flamme. Cette sécurité peut être déclenchée manuellement en appuyant sur la commande (D).

Sur le modulo RM 4201/11, la flamme est allumée par un dispositif électronique, qui la surveille ensuite et la rallume en cas d'extinction accidentelle. Cela exige toutefois que l'interrupteur à bascule (E) soit en position "marche" lorsque le réfrigerateur fonctionne au gaz.

Un voyant lumineux sur l'interrupteur clignote lorsquell'allumeur automatique essaie d'allumer le brûleur. Hormis ce cas, ce voyant est normalement éteint.

Le modèle RM 4200/10 est équipé d'un allumeur piezo-électrique. Il suffit de presser sur le bouton (F) pour produire des étincelles au-dessus du brûleur.

Un œilleton, au fond du réfrigerateur, à gauche, permet de contrôler la flamme. Lorsque celle-ci est allumée, une lueur bleue est visible dans l'œilleton (RM 4200/10).

Mise en MARCHE

Les numéros de répérage renvoient à la fig. 3.

Attention!

N'utilisez qu'une seule source d'alimentation à la fois.

Fonctionnement au gaz liquéfié

Lors de la première utilisation du réfrigérateur ou à la suite d'une réparation ou d'un changement de la bouteille de gaz par exemple, il peut avoir pénétré de l'air dans le circuit de gaz. Il convient alors de chasser cet air en mettant en marche un court instant le réfrigérateur et les autres appareils à gaz éventuellement desservis par le même circuit, afin que la flamme puisse s'allumer sans difficulté.

Avant d'enclencher le fonctionnement au gaz:

1. Ouvrez la valve de fermeture de la bouteille de gaz (sans oublier de vérifier que le contenu de gaz est suffisant), ainsi que le robinet d'arrêt équipant eventuellement l'installation.
2. Contrôlez que les interrupteurs secteur et alimentation 12 V sont à l'arrêt.

Dans le cas d'un réfrigérateur modèle RM 4201/11, procédez comme suit :

1. Mettez le sélecteur gaz (D) dans la position "max".
2. Actionnez l'allumeur électrique (E). Vous entendez alors un tic-tac et le voyant lumineux commence à clignoter.
3. Appuyez sur la commande du dispositif de sécurité (D).
4. Lorsque le voyant clignote, la flamme est allumée.
5. Maintenez enfoncé le bouton du dispositif de sécurité pendant encore 10 à 15 secondes.

Dans le cas d'un réfrigérateur modèle RM 4200/10, procédez comme suit:

1. Mettez le sélecteur gaz (D) dans la position "max".
2. Appuyez sur la commande du dispositif de sécurité (D) et maintenez-la enfoncée tandis que vous appuyez à plusieurs reprises sur le bouton de l'allumeur piezoelectrique (F).
3. Vérifiez l'allumage du brûleur dans l'œilleton.
4. Maintenez la commande du dispositif de sécurité enfoncée pendant encore 10 à 15 secondes.
5. Relâchez cette commande et contrôlez à nouveau que la flamme est allumée.

Pour arrêter le fonctionnement au gaz, tournez le bouton (D) sur la position ● et mettez également (le cas échéant) l'interrupteur (E) sur 0.

Alimentation secteur (220/240 v)

• Coupez l'alimentation gaz ou 12 V selon le cas.
• Tournez le bouton (C) du thermostat sur la position correspondante à la température la plus BASSE (froid maxi).
• Enclenchez l'interrupteur (B) sur la position I.

Alimentation 12 v

Le fonctionnement en alimentation 12 V ne doit être utilisé que durant les trajets (lorsque le moteur du véhicule est en marche), sinon la batterie ne tarderait pas à se décharger.

• Coupez, le cas échéant, l'alimentation gaz.
• Mettez l'interrupteur à bascule 220/240 V (B) sur 0 et l'interrupteur à bascule 12 V (A) sur I.

Attention: Nous recommandons de couper l'alimentation en gaz en cours de trajet et de brancher le réfrigérateur sur le circuit 12 V.

Utilisation en HIVER

Contrôlez que les grilles de ventilation et l'orifice d'évacuation des gaz de combustion ne sont pas obturés par la neige, les feuilles mortes, etc.

La grille de ventilation ELECTROLUX modèle A 1609 (fig. 2) peut être équipée de volets spéciaux pour l'hiver, modèle WA 111, pour protéger le groupe frigorifique de l'air extérieur trop froid. Ces volets peuvent être mis en place lorsque la température extérieure descend au-dessous de 10°C et doivent être obligatoirement au-dessous de 0°C.

Nous recommandons également de monter ces volets, lorsque le véhicule est remis pour l'hiver.

RéGLAGE DE LA TEMPERATURE

Les numéros de represse renvoient à la fig. 3. Une fois mis en marche, le réfrigerateur demande plusieurs heures pour atteindre la température désirée.

En alimentation sur secteur, la température du réfrigerateur est régée par un thermostat, dont le bouton (C) doit être mis sur la position 3-5. Si vous désirez une température plus BASSE, choisissez alors un chiffre plus élevé.

En alimentation 12 V, le groupe frigorifique fonctionne en permanence.

Pour enclencher le fonctionnement au gaz liquéfié, le bouton (D) doit toujours être préalablement dans la position "max". Si la température ambiantedépasse 25°C et/ou si la porte du réfrigerateur est ouverte fréquemment, ce bouton est alors à laisser dans cette position. Au-dessous de 25°C, mettez le bouton sur "mid", et au-dessous de 10°C sur "min", afin d'éviter que la température à l'intérieur du compartiment principal ne descende au-dessous de zéro.

Sécurité transport

Assurez-vous que la sécurité transport est verrouillée lorsque la caravane roule.

La sécurité transport située au-dessus de la porte a deux positions. L'une permet de maintenir la porte hermétiquement fermée, tandis que l'autre est une position d'aération qui laisse la porte légèrement entrouverte lorsque le réfrigerateur ne sert pas (figure 1).

Stockage des aliments

Placez toujours les aliments dans des récipients couverts et ne les mettez pas dans le réfrigérateur alors qu'ils sont encore chauds; laissez-les d'abord refroidir.

Ne jamais conserver dans le réfrigérateur des produits susceptibles de dégager des gaz inflammables.

Le conservateur 2 étoiles ( ) est prévu pour le stockage de surgelés et la fabrication de glaçons. Il ne doit par contre pas être utilisé pour congeler des aliments frais.

Ne jamais placer de bouteilles ou de boîtes contenant des boissons gazeuses dans le conservateur; elles risqueraient d'éclater sous l'effet du gel.

La plupart des aliments surgelés peuvent être stockés dans le conservateur pendant environ un mois. La durée de stockage peut toutefois varier d'un produit à l'autre, c'est pourquoi il est important de respecter les délais indiqués sur les emballages.

Fabrication de glaçons

Le meilleur moment pour fabriquer des glaçons est la nuit, où la charge imposée au réfrigerateur est minimale et où la réserve de puissance du groupe frigorifique est maximale. Remplissez le tiroir à glace à ras bord d'eau potable et posez-le sur l'étagère du compartiment de congélation.

Pour accélérer la fabrication de glaçons, il est possible de verser une ou deux cuillers à soupe d'eau sur l'étagère même, pour améliorer ainsi le contact entre cette étagère et le tiroir à glace. Si l'on dispose de plusieurs tiroirs à glace, ce peut être une bonne formule que de fabriquer une réserve de glaçons que l'on stocke ensuite dans le compartiment de congélation pour les utiliser le moment venu.

Degivrage

Il se forme progressivement sur les surfaces réfrigérantes une couche de givre qu'il ne faut pas laisser devenir trop épaisse, car elle fait alors office de couche isolante nuisant à l'efficacité du réfrigérateur.

Contrôlez la formation de givre une fois par semaine et dégivrez lorsque la couche atteint une épaisseur de 3mm

Pour dégivrer, arrêtez le réfrigérateur et videz-le de son contenu, sans oublier le bac à glace.

Il est éventuellement possible d'accélérer le dégivrage en remplissant le bac à glace d'eau chaude et en le plaçant à l'intérieur du conservateur.

N'essayez pas par contre de dégivrer plus vite en utilisant un appareil de chauffage électrique, qui risquerait d'endommager les surfaces en matière plastique de l'intérieur du réfrigerateur. Il ne faut pas non plus gratter le givre avec un ustensile tranchant.

L'eau de dégivrage s'écoule par un conduit dans le bac d'évaporation situé au dos du réfrigerateur où elle s'évapore automatiquement. Le dégivrage achevé, essuyez et séchez le réfrigerateur, puis remettez-le en marche.

Remettez en place les aliments, mais attendez pour fabriquer des glaçons que le réfrigerateur soit à nouveau suffisamment froid.

Nettoyage

Nettoyez régulièrement l'intérieur du réfrigérateur.

Utilisez un chiffon légèrement imbibé d'une solution de bicarbonate de soude, à raison d'une cuillerée à café dans un litre d'eau chaude, pour nettoyer l'intérieur du réfrigérateur et les accessoires.

Ne jamais utiliser de détergents, de poudre à récurer ou de cires liquides fortement aromatisées pour nettoyer l'intérieur du réfrigérateur, car ceux-ci pourraient endommager les surfaces de l'appareil ou y laisser une odeur persistante.

Essuyez également l'extérieur de temps en temps avec une lingette humide imbibée d'une petite quantité de détergent, à l'exception toutefois du joint d'étanchéité de la porte, qui doit être uniquement nettoyé à l'eau et au savon, puis séché avec soin.

Si vous ne comptez pas utiliser le réfrigérateur pendant un certain temps:

1. Mettez les interrupteurs électriques sur 0.
2. Mettez le robinet de gaz (D) sur 0.
3. Fermez le robinet d'arrêt équipant le circuit de gaz qui alimente le réfrigérateur.
4. Videz le réfrigerateur. Dégivrez et nettoyez-le comme indiqué plus haut, puis laissez la porte du réfrigerateur et celle du conservateur entrouvertes par l'intermédiaire de la sécurité transport.
5. Contrôlez que l'éclairage intérieur est éteint (sur les modèles qui en sont équipés).

Si le véhicule est remisé pour une période assez longue (durant les mois d'hiver par exemple), il est recommandé de munir les grilles de ventilation de volets WA 111, fig. 2.

En cas de PANNE

Contrôlez les points suivants avant de demander l'intervention d'un technicien :

1. Les directives de MISE EN MARCHE..., ont-elles été suivies à la lecture?
2. Le réfrigerateur est-il de niveau dans tous les sens? Figure 2.
3. Est-il possible demettre le réfrigerateur en marche avec l'une des sources d'alimentation pour lesquelles il est prévu?
4. Si le réfrigerateur ne fonctionne pas en alimentation gaz, contrôle que:
5. la bouteille de gaz n'est pas vide;
6. tous les robinets et valves situés sur le circuit de gaz sont ouverts.
7. Si le réfrigérateur ne fonctionne pas en alimentation 12 V, contrôle que:
8. le réfrigerateur est relié à une source d'alimentation 12 V;
9. le fusible situé sur le circuit 12 V est intact;
10. la batterie n'est pas à plat.
11. Si le réfrigerateur ne fonctionne pas en alimentation secteur, contrôle que:
12. Le réfrigerateur est relié à une source d'alimentation 220/240 V. Le fusible de ligne est intact.

Si la production de froid est insuffisante, la raison peut être l'une des suivantes:

1. La ventilation ne s'effectue pas correctement, du fait de la présence d'objets étrangers obstruants les orifices de circulation d'air.
2. L'évaporateur est couvert d'une épaisse couche de givre.
3. Le réglage de la température est incorrect.
4. La pression de gaz est incorrecte (vérifiez le détendeur sur la bouteille de gaz).
5. La température ambience est trop élevée.
6. Une quantité excessive d'aliments a été mise en même temps dans le réfrigerateur.
7. La porte n'est pas bien fermée ou le joint est défectueux.
8. Le réfrigerateur fonctionne sur plusieurs sources d'alimentation à la fois.

Si après ces contrôles le réfrigerateur ne fonctionne toujours pas, demandez l'intervention d'un technicien.

Le circuit frigorifique hermétique ne doit en aucun cas être ouvert, car il contient des produits chimiques corrosifs à haute pression.

Entretien

Vérifiez régulièrement le tuyau du gaz, pour vous assurer qu'il ne présente ni craquelures ni traces d'usure marquées. Vérifiez également que la date de péremption indiquée sur le tuyau n'est pas dépassée. Pour contrôler l'étanchéité des raccords, il est par ailleurs possible d'utiliser une solution d'eau savonneuse. Ne vous servez surtout pas d'une flamme. Si vous suspectez une fuite ou tout autre défaut, demandez l'intervention d'un technicien.

Brossez aussi de temps à autre le groupe frigorifique, au dos du réfrigérateur, mais en vous assurant préalablement que l'appareil est arrêté.

Nous recommandons d'autre part un contrôle annuel du réfrigérateur par un spécialiste.

Contrôlez que :

le réfrigérateur ne fonctionne pas sur 12 V lorsque vous êtes en stationnement, au risque de décharger en peu de temps la batterie; le réfrigérateur est dégivré périodiquement; - il est propre et sec, et que sa porte est laissée entrouverte lorsqu'il doit demeurer inutilisé pendant un certain temps; - les liquides et aliments dégageant une forte odeur sont enfermés dans des récipients hermétiques; les ouvertures de ventilation ne sont pas obstruées. - la porte est verrouillée avec la sécurité transport lorsque la caravane roule. - le réfrigerateur fonctionne avec une seule source d'alimentation à la fois.

Garantie

Le réfrigerateur est couvert par une garantie d'un an, dans la mesure où il fait l'objet d'une utilisation normale et conforme aux générales directives d'utilisation et d'installation.

Il est également couvert par une garantie européenne dans les conditions précisées dans la brochure fournie avec l'appareil.

Service apres-vente

Pour les interventions de service après-vente et les pièces de rechange, veuillez vous adresser à votre distributeur ou bien telephoner pour tous renseignements au Siege ELCTROLUX-LOISIRS, telephone [phone]

RM 42xx

Dimensions totales, réfrigérateur

Hauteur (commandes comprises) 618 mm

Largeur 486 mm

Profondeur (groupe frigorifique comp.)

Dimensions d'encastrement

Hauteur 620 mm

Largeur 490 mm

Profondeur 450 mm

Volume

Brut 601

Net 51

Conservateur. 61

Poids (sans emballage) 21 kg

Alimentation électrique

Puissance absorbée 220/240 V. 105 W

12V 100W

Puissance absorbée, veilleuse 86 W

Consommation/24 h 0,24 kg

Agent frigorigène : Ammoniaque

Inversion des GONDS

Pour modifier le sens d'ouverture de la porte, il convient d'inverser les gonds comme suit :

• Dévissez l'axe du gond supérieur, en faisant attention de ne pas égarer les rondelles/douilles. Décrochez la porte de l'axe du gond inférieur.
• Dévissez l'axe et remontez-le sur le gond du côté opposé.
• Dévissez la sécurité transport et remontez-la du côté opposé.
• Extrayez avec précaution les bouchons plastiques obturant les trous de la sécurité transport, (fig. 1).
• Échangez les bouchons plastiques dans les trous libérés.
• Accrochez la porte sur l'axe inférieur et remontez l'axe supérieur, avec ses rondelles/douilles, à son nouvel emplacement. Vérifie[ifiez] que la porte ferme bien et qu'elle est étanche sur tout son pourtour.

Panneau de porte

Le panneau de porte est facile à mettre en place ou à changer. Ce panneau doit avoir les dimensions suivantes:

RM 42xx

Hauteur : 532 +/-1mm

Largeur 453 +/-1mm

Epaisseur max 3,8mm

• Enlevez la porte, voir INVERSION DES GONDS.
• Retirez la bande décorative inférieure, puis enlevez le panneau en le faisant glisser vers le bas.
• Mettez le nouveau panneau en place en le faisant glisser le plus loin possible vers le haut.
• Remettez en place la bande décorative.

Encastrement

Le réfrigérateur est prévu pour une installation encastrée dans une caravane ou un camping-car. Les indications données ci-après concernent donc ce type d'utilisation.

Il faut éviter d'exposer le réfrigérateur à tout rayonnement de chaleur (ne pas l'instruire par exemple sous un réchaud sans une isolation ajustée).

Le réfrigerateur doit être installé à bord du véhicule de telle sorte qu'il ne soit pas exposé à une influence thermique extérieure. Évitez si possible de le placer du même côté que la porte d'entrée, normalement orientée vers le sud en stationnement et souvent située sous un auvent qui gêne l'évacuation des gaz de combustion et de la chaleur sortant par les bouches de ventilation.

Il faut également éviter d'installer le réfrigerateur de manière que les grilles de ventilation soient masquées par la porte extérieure lorsque celle-ci est ouverte. Cela entraverait la ventilation et limitterait du même fait la production de froid de l'appareil.

La niche

Le réfrigérateur doit être encastré dans une niche dont les dimensions figurent dans les CARACTERISTIQUES TECHNIQUES.

Le fond de la niche doit être horizontal et lisse, afin de permettre de faire coulisser le réfrigérateur pour le mettre en place. Il doit également offrir une résistance suffisante pour supporter le poids de l'appareil. Il convient de munir la niche de tasseaux en bas, en haut et sur les côtés, complétés par un joint d'étanchéité élastique, voir fig. 4.

Engagez le réfrigerateur dans l'emplacement jusqu'à ce que son bord avant coincide avec celui de l'emplacement. Il doit y avoir un espace libre de 10-20 mm derrière le groupe frigorifique.

Les parois latérales du réfrigerateur comportent quatre bagues plastiques avec vis permettant de fixer l'appareil dans la niche, voir fig. 8. Les parois latérales de la niche et/ou les tasseaux de renfort pour la fixation du réfrigerateur doivent être conçus de telle sorte que les vis ne bougent pas même lorsqu'elles sont soumises aux efforts que leur imposent les mouvements du véhicule en marche.

Lorsque le réfrigerateur est correctement positionné, vissez les vis, à travers son enveloppe extérieure, dans les parois de la niche. L'espace entre réfrigerateur et niche ne doit pas dépasser 3 mm de chaque côté. Si nécessaire, prévoyez des baguettes de remplissage ou similaires.

Note: Cela est le seul mode de fixation autorisé. Les vis qui pénétraient dans l'isolation du réfrigerateur en n'importe quel autre point risqueraient d'endommager les composants enrobés dans la mousse ou le câblage électrique.

Ventilation du GROUPE

Dans le cas de températures ambiantes élevées, le groupe frigorifique ne fonctionnera dans de bonnes conditions que s'il est correctement ventilé.

Le groupe frigorifique est ventilé par l'intermédiaire de deux ouvertures percées dans la paroi de la caravane (voir fig. 5), l'une en bas pour l'arrivée de l'air frais et l'autre en haut pour l'évacuation de l'air chaud.

Percez l'ouverture inférieure juste au-dessus du fond de l'emplacement et l'ouverture supérieure le plus haut possible au-dessus du condenseur (C) du groupe frigorifique, au minimum comme indiqué en Fig. 6b, mais de préférence comme indiqué en Fig. 6a.

Grilles de ventilation, fig. 2

Les ouvertures doivent être munies de grilles offrant une résistance suffisante à la chaleur.

Ces grilles doivent avoir une surface de passage libre d'au moins 250 cm². À noter que la surface effective diminue de 50% si la grille est intérieurement doublée d'une moustique.

Les bouches de ventilation doivent être munies de grilles A 1609 spécialement développées par Electrolux pour cette utilisation (voir D, fig. 6a), complétées de préférence par le chassis R 1610 (voir A, fig. 6a). Cela permet ainsi de les retirer facilement pour effectuer les contrôles ou les petites réparations sans être obligé de déposer le réfrigerateur.

Un trou d'un diamètre de 40 mm doit être fait sous le réfrigerateur, près du brûleur, dans l'éventualité d'une fuite pour permettre au gaz plus lourd que l'air de s'échapper.

Il convient de munir cette ouverture de toile métallique à mailles fines et d'un déflecteur oblique pour arrêter les projections de gravier, de boue, etc.

Évacuation des gaz de combustion

L'espace compris entre le réfrigerateur et la paroi du véhicule, voir Fig. 6a/b, est isolé de l'espace habité. De cette manière, il ne peut pas se produire de refoulement d'air froid (en hiver) qui chasse les gaz de combustion vers l'intérieur du véhicule. C'est pourquoi il n'y a pas besoin ici de l'orifice habituel d'évacuation des gaz, ceux-ci s'échappant par la grille de ventilation haute en même temps que l'air usé.

Note: Pour ce type de circuit de ventilation, on utilise le même type de grille en haut et en bas, c'est-à-dire sans manchon d'évacuation pour les gaz de combustion. Le tuyau évventuellement fourni avec le réfrigérateur n'est donc pas utile en l'occurrence.

Un déflecteur en aluminium (B), voir Fig. 6a/b, au-dessus du conduit d'évacuation (I) à l'intérieur de la niche, facilite l'évacuation de la chaleur.

Légendes de la fig. 6a/b:

A Chassis R 1610 pour grille de ventilation B Déflecteur C Condenseur (partie du groupe frigorifique) D Grille de ventilation A 1609 E Joint d'étanchéité

largeur 525 mm, N° de réf. Electrolux 295 1147-00 486 mm 295 1147-10

F Refrigerateur G Tasseau en bois, env. 10 × 20 ~mm H Hauteur de niche

(voir CARACTERISTIQUES TECHNIQUES)

Conduit d'évacuation

Raccordement gaz

Le réfrigerateur est conçu pour fonctionner au gaz liquéfié, de type propane, sous une pression de 37 mbars, et de type butane sous une pression de 28 mbars. Il n'est par contre pas prévu pour le gaz de ville ou le gaz naturel.

Attention assurez-vous que la pression du gaz alimentant le réfrigérateur est correcte. contrôlez-la sur le détenteur équipant la bouteille de gaz

L'installation au gaz doit être effectuée conformément aux directives en vigueur à la date de cette installation. Les impératifs suivants doivent être entre autres respectés:

• Un tuyau homologué pour gaz liquéfié doit être raccordé sur l'embout que compte le réfrigerateur. La longueur de ce tuyau ne doit pas dépasser 1,5 m.
• Ce tuyau doit être relié à la bouteille de gaz par l'intermédiaire d'un détendeur permettant d'alimenter le réfrigerateur sous une pression de 37 mbars ou 28 mbars suivant le gaz (propane ou butane).
• Le tuyau doit être muni de colliers au niveau des raccords.
• Les ouvertures ménagées dans les parois ou le plancher pour le passage du tuyau de gaz doivent être munies de protections contre le frottement.
• Un robinet d'arrêt d'un type/adéquat doit être monté sur une paroi ou au sol en un endroit facilement accessible à proximité du réfrigérateur.

Une fois achevée, l'installation doit faire l'objet d'un contrôle de pression de la part d'un technicien qualifié.

Alimentation secteur

Contrôlez que la tension indiquée sur la plaque signalétique correspond à celle du secteur (220/240 V).

Branchez le câble d'alimentation du réfrigérateur sur une prise secteur accessible.

Schéma de câblage : voir fig. 9.

Les câbles électriques doivent être tirés et disposés de telle sorte qu'ils ne puissent en aucun cas être en contact avec des éléments chauds ou à bords vifs du réfrigérateur.

Alimentation 12 v

Branchez le réfrigérateur sur la batterie ou l'alternateur du véhicule par l'intermédiaire d'un câble direct. Pour éviter les chutes de tension, la section de ce câble doit être au minimum de 2.5mm² si sa longueur est inférieure à 9m, et au minimum de 4mm² si elle excède 9 mètres.

Pour que le réfrigérateur fonctionne de manière satisfaisante, il convient de munir le conducteur (+) d'un fusible de 16 A max.

Pour éviter que le réfrigérateur ne décharge la batterie, assurez-vous que l'alimentation de la caravane est coupée lorsque le moteur du véhicule tracteur est arrêté, par exemple en montant un relais de contrôle d'allumage.

Schéma de câblage: voir fig. 10, (RM 4200 + 4210).

La signification des chiffres et lettres utilisés dans les schémas de câblage est la suivante:

A. Allumeur électronique B. Électrode (équipant le brûleur) C. Élément chauffant 12 V D. Interrupteur, alimentation 12 V E. Interrupteur, allumeur (fonctionnement gaz) F. Thermostat électrique G. Élément chauffant, 220/240 V H. Interrupteur, 220/240 V J. Domino L. Domino

Alimentation 12 v de l'allumeur

Schéma de câblage : voir fig. 12/13, (RM 4201 + 4211).

La fig. 12/13 montre le schéma de câblage du réfrigérateur tel que celui-ci est livré. L'alimentation 12 V arrive en (L). L'allumeur (A) est alimenté par l'intermédiaire de deux shunts (1) et (2) sur le domino (L), (RM 4211).

Il est recommandé d'alimenter l'allumeur à partir d'une source 12 V séparée. Pour cela, supprimez les shunts (le cas échéant) et branchez comme le montre la fig. 11 (R).

L'allumeur doit être uniquement relié à une batterie. Il ne doit en aucun cas être connecté directement à un chargeur de batterie.
