Type de produit	Récepteur audio stéréo
Marque	BST
Modèle	ID-303
Bandes de réception	FM (87.5-108 MHz), MW (530-1605 kHz), LW (150-350 kHz)
Sensibilité FM	1.7 µV (S/N 30 dB)
Rejet d'image FM	Meilleur que 50 dB
Séparation stéréo FM	35 dB
Rapport signal/bruit FM	Meilleur que 60 dB
Impédance antenne FM	300 ohms (symétrique)
Sensibilité MW	100 µV/m (S/N 20 dB)
Sensibilité LW	300 µV/m (S/N 20 dB)
Dimensions (H x L x P)	150 x 330 x 320 mm
Poids	Environ 7,3 kg (16 lbs)
Alimentation	Secteur (via cordon secteur)
Fusible de protection	1 A
Sorties audio	Fiches BF bas niveau et haut niveau
Antennes	FM : 300 ohms (intérieure ou extérieure) ; AM : extérieure long fil
Fonctions principales	Marche/Arrêt, AFC, Muting, FM Auto/Mono, sélection AM LW/MW, accord manuel
Indicateurs	Cadrant gradué, témoin stéréo, signale-mètre (vu-mètre)
Emplacement	Endroit ventilé, à l'abri du soleil, de l'humidité et des sources de chaleur
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec ; éviter les produits chimiques
Sécurité	Ne pas obstruer la ventilation ; remplacer le fusible par un modèle identique
Pièces détachées et réparabilité	Contacter le service client BST pour les pièces et réparations

FOIRE AUX QUESTIONS - ID-303 BST

Où placer le récepteur BST ID-303 ?

Choisissez un endroit bien ventilé, non exposé directement aux rayons solaires, à l'abri de l'humidité et de la poussière. Évitez la proximité de radiateurs ou d'appareils électriques pouvant causer des ronflements.

Comment brancher l'antenne FM ?

Utilisez une antenne FM 300 ohms (intérieure ou extérieure) et branchez-la aux deux plots prévus à l'arrière de l'appareil.

Comment brancher l'antenne AM ?

Il est impératif de brancher une antenne AM extérieure (long fil isolé aboutissant à l'extérieur, ou antenne fouet) sur les bornes AM à l'arrière.

Comment utiliser la fonction AFC ?

Positionnez l'interrupteur AFC sur OFF (vers le haut) pour caler votre station sur le maximum de déviation du vu-mètre, puis enclenchez l'AFC sur ON (vers le bas) pour éviter les glissements de fréquence.

À quoi sert le bouton Muting ?

En position ON (vers le bas), il élimine les bruits et souffles entre les stations pendant la recherche d'une émission.

Comment recevoir la stéréo FM ?

Appuyez sur le bouton 'FM Auto' : le tuner décodera automatiquement les émissions stéréo. Le témoin stéréo (inscription rouge) s'allume alors.

Comment recevoir une émission FM en mono ?

Appuyez sur le bouton 'FM' (et non 'FM Auto') : toutes les émissions FM seront reçues en mono.

Comment sélectionner les bandes AM (LW/MW) ?

Enclenchez d'abord le bouton AM, puis utilisez le sélecteur LW/MW pour choisir les grandes ondes (LW) ou les petites ondes (MW).

Comment interpréter le signale-mètre (vu-mètre) ?

Le vu-mètre indique la force du signal reçu. Pour une réception optimale, réglez l'accord de façon à obtenir la plus grande déviation de l'aiguille vers la droite.

Que faire en cas de dysfonctionnement ou de fusible grillé ?

Vérifiez le fusible de 1 A à l'arrière de l'appareil. Remplacez-le par un fusible identique. Si le problème persiste, contactez le service client BST.

MODE D'EMPLOI ID-303 BST

Ce récepteur Stereo a été étudié conformément aux normes Hi-Fi, pour

vous permettre une parfaite écoute.

La partie HF et les préamplis audio ont été réunis sur un seul chassis.

Ou PLACER l'appareil:

1. Choisissez un endroit bien ventilé, non exposé directement aux rayons solaires. 2. Évitez les endroits humides ou poussiéreux. 3. Le ID 303 ne devra pas être placé à proximité d'appareils électriques, pouvant causer des ronflements (moteurs, électro-aimants, etc...)

Les emplacements situés près des radiateurs sont également à éviter.

Description:

Bande de réception

Sensibilité

Rejet d'imag

Séparation stéréo

Rapport S/N

Impédance de l'antenne

Dimensions:

Section FM

87.5 a 108MHz

S/N 30 1.7 V / M

Mieuxque50dB

35dB

Mieux que 60dB

Balance de 300ohm

150(H) × 330(W) × 320

(D) m/m

Poids:

16 Lbs

Section MW

530 a 1605KHz

S/N 20 100/M

Mieuxque30dB

Ext. 50ohm

Section LW

150 a 350KHz

S/N20 300 V / M

Mieuxque30dB

Ext. 50ohm

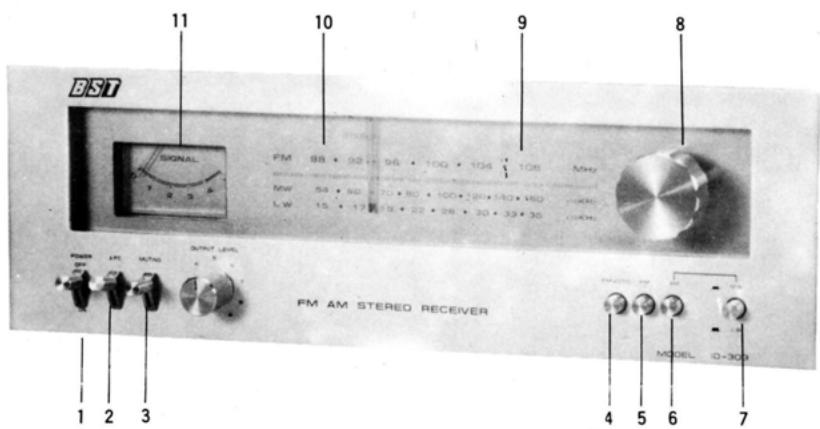

1. MARCHE/ARRET L'Inter ON/OFF permet la mise en circuit ou hors circuit du Tuner stereo BST.
2. AFC Le circuit AFC a pour but de supprimer sur la FM les glissements de fréquence.

Positionner l'Inter AFC en OFF (vers le Haut), caler votre station au maximum de déviation de l'aiguille du vu-mètre;

Après quoi enclenchez l'AFC sur ON (vers le bas).

1. MUTING En position ON (Inter vers le bas), sert à éliminer les bruits et souffle entre station pendant la recherche d'une émission.
2. FM Auto Lors d'une émission en stéréo, le bouton FM Auto enclenché le Tuner décodera automatiquement l'émission reçue en stéréo.
3. FM Lorsque vous enclenchez ce bouton, toutes les émissions FM seront reçues mais en mono.
4. Sélectionner les gâmes AM.
5. LW/MW Après avoir enclenché le bouton AM, vous pouvez sélectionner les GO (LW) ou les PO (MW) selon la position du pouvoir LW/MW.
6. Bouton d'accord Ce bouton est utilisé pour la recherche des stations.
7. Cadrant gradué Cadrant permettant le repère de vos stations FM/GO/PO.
8. Témoin stereo Inscription rouge apparaissant lorsque l'émission FM est codée en stereo.
9. Signale -Mètre En réglant la déviation vers la droite de l'aiguille du Vu-Mètre l'émission reçue est au meilleur de son réglage.

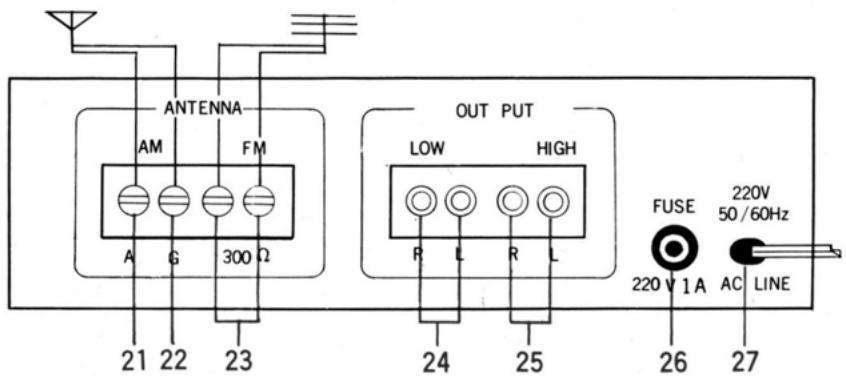

FACE ARRIERE

21./22. Antenne AM

Il est imperative de brancher une antenne en AM.

(Antenne extérieure ou long fil isolé, aboutissant à l'extérieur et relié à une antenne du type Fouet).

1. Antenne FM

Brancher à ces deux plots une antenne FM 300 Ohms intérieure ou extérieure.

1. Fiches de sortie BF

Fiches BF bas niveaux reliant le tuner à l'amplificateur.

1. Fiches de sortie BF

Fiches BF Haut niveau reliant le tuner à l'amplificateur.

1. Fusible

Fusible de 1 Ampère protégeant l'alimentation du Tuner.

1. Fil Secteur

Fil de liaison entre le secteur et le Tuner.
