| Type de produit | Lecteur CD |
| Marque | BST |
| Modèle | CDM-305 |
| Dimensions (L × H × P) | Environ 340 × 85 × 295 mm |
| Poids net | 3,3 kg |
| Alimentation | 220 V, 50 Hz |
| Consommation | 10 W |
| Convertisseur numérique/analogique | Linéaire 16 bits |
| Tête de lecture | Optique à 3 faisceaux laser |
| Vitesse de rotation | 200 à 500 tr/min (CLV) |
| Réponse en fréquence | 5 à 20 000 Hz ±0,5 dB |
| Distorsion harmonique | Moins de 0,004 % (1 kHz) |
| Gamme dynamique | Supérieure à 96 dB |
| Rapport signal/bruit | Supérieur à 90 dB |
| Séparation des canaux | Supérieur à 90 dB |
| Niveau de sortie ligne | 2 V rms |
| Impédance de charge | Plus de 600 ohms |
| Capacité de programmation | Jusqu'à 16 pistes |
| Fonctions de lecture | Lecture, pause, recherche avant/arrière, répétition d'une piste ou de tout le disque, programmation |
| Chargement du disque | Tiroir horizontal motorisé |
| Affichage | Numéro de piste et durée écoulée/restante |
| Entretien et nettoyage | Nettoyer le coffret avec un chiffon doux légèrement imbibé d'eau savonneuse. Ne pas utiliser d'abrasifs ni de solvants. |
| Sécurité | Ne pas exposer à la pluie ni à l'humidité. Débrancher en cas de pénétration de liquide. Ne pas obstruer les aérations. |
| Garantie et réparabilité | Confier l'entretien à un personnel qualifié. Consulter le service après-vente BISSET en cas de problème persistant. |
FOIRE AUX QUESTIONS - CDM-305 BST
Questions des utilisateurs sur CDM-305 BST
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteur CD au format PDF gratuitement ! Retrouvez votre notice CDM-305 - BST et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CDM-305 de la marque BST.
MODE D'EMPLOI CDM-305 BST
Avant toute opération de l'appareil, lire attentivement ce mode d'emploi. Conserver ce manuel pour toute référence ultérieure.

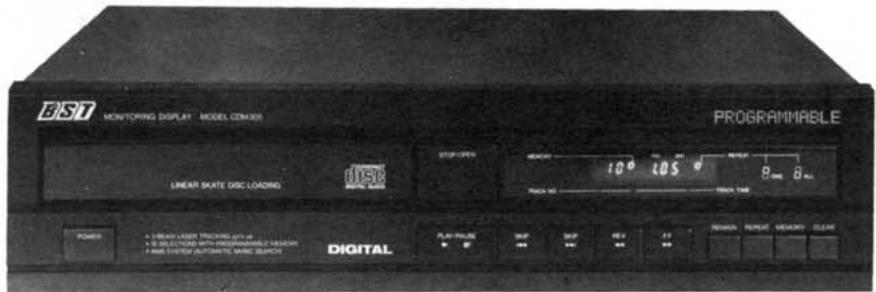

Votre Compact Disc CDM 305 possède les caractéristiques suivantes:
Convertisseur digital/analogique à grande vitesse (16 bits)
Tête optique à 3 faisceaux
Tiroir horizontal à chargement motorisé
Programmation jusqu'à 16 pistes du disque.
Recherche sur 99 plages avec 16 pistes mémorisables
Affichage digital du numéro de la piste
L'affichage indique la durée de lecture écoulée (TRACK TIME) et la durée de lecture restante (REMAIN)
Avertissement
Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.
Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.
Tension de fonctionnement
Avant de connecter l'appareil à une source d'alimentation, vérifier que sa tension de fonctionnement correspond à celle du secteur local.
Attention
Avant de mettre en service le lecteur.... (enlèvement des vis de suture pour le transport)
Avant d'installer le lecteur et avant de le mettre en marche, retirer les vis et tout le matériel utilisé pendant le transport et qui se trouvent sous le lecteur CDM 305.
TABLE des matières
Précautions 3
Remarques sur la condensation d'humidité 3
Remarques sur les disques compacts 3
Branchements 4
Emplacement et fonctions des commandes 4,5
Mise en route 6,7
Pour arrêter la lecture en cours 6
Surveillance de la durée de lecture restante 6
Recherche d'un point particulier au cours d'une sélection 6
Recherche d'une sélection particulière 6,7
Répétition de la lecture 7
Répétition de la sélection en cours de lecture 7
Répétition du disque dans son intégralité 7
Annulation de la répétition de la lecture 7
Utilisation de la fonction mémoire 8
Comment effacer les mémoires? 8
Dépannage 9
Sécurité
Avant de faire fonctionner l'appareil, vérifier que sa tension de fonctionnement est identique à celle du secteur local.
Si un matériel quelconque, liquide ou solide, pénètre à l'intérieur du coffret, débrancher le cordon et, avant de remettre l'appareil en marche, le faire vérifier par un personnel qualifié.
Débrancher l'appareil de la prise secteur lorsque son fonctionnement est interrompu pendant une longue période. Toujours débrancher en tirant sur la fiche et non sur le cordon.
Installation
Ne pas placer l'appareil près de sources de chaleur telles que des radiateurs ou des bouches d'air chaud, ni à un endroit exposé aux rayons directs du soleil. Le protéger de la poussière, des vibrations mécaniques et des chocs.
Laisser une circulation d'air libre suffisante pour éviter une surchauffe à l'intérieur de l'appareil. Placer l'appareil dans un endroit où cette circulation d'air est suffisante. Ne pas le placer sur une surface molle comme un tapis, pouvant obstruer les trous d'aération situés au-dessous de l'appareil.
Les trous d'aération supérieurs ne doivent pas être obstrués, ceci pour un fonctionnement correct de l'appareil et pour prolonger la vie des composants.
Fonctionnement
Lorsque l'appareil n'est pas utilisé, le mette hors tension pour économiser l'énergie et pour prolonger sa durée de vie.
Nettoyage
Nettoyer le coffret, le panneau et les commandes à l'aide d'une étoffe douce légèrement imbibée d'eau savonneuse.
N'utiliser ni poudre abrasive, ni détergent tel que l'alcool ou la benzine.
Remballage
Ne pas se débarrasser du carton d'emballage, ni du matériel qu'il contient. Ils sont idéaux pour le transport de l'appareil.
Pour déménager ou réexpédier l'appareil en vue d'une réparation, le remballer comme indiqué sur le volet carton.
Remarque sur la condensation de l'humidite
Si le lecteur est directement déplacé d'un endroit froid à un endroit chaud, ou installé dans une pièce soumise à l'humidité, de l'humidité peut se condenser sur les lentilles à l'intérieur de l'appareil.
Dans ce cas, le lecteur ne fonctionnera pas. Il faudra retirer le disque et laisser le lecteur sous tension pendant une heure environ pour que l'humidité s'évapore.

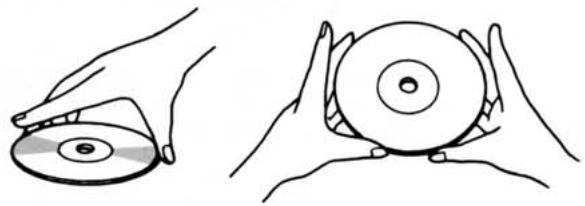

Remarques sur les disques compacts
Manipuler le disque en le tenant par son arête ; pour le maintenir propre, ne pas toucher la surface colorée d'un arc-en-ciel.
Ne pas appliquer de papier ou de ruban sur la surface étiquetée.

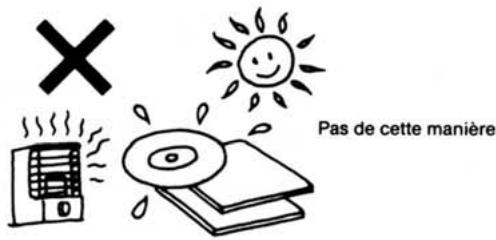

Ne pas exposer le disque au rayonnement direct du soleil; ne pas le soumettre à des sources de chaleur telles que des bouches d'air chaud; ne pas le laisser dans un véhicule exposé au rayonnement direct du soleil, car l'élevation considérable de la température pourrait lui être préjudiciable.

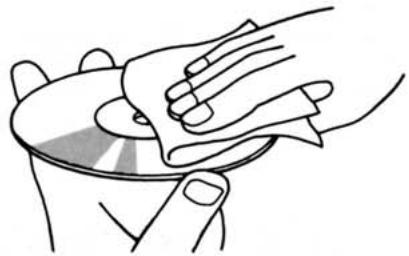

Avant la lecture, nettoyer le disque à l'aide du linge de nettoyage fourni.
Ne pas utiliser de solvants tels que la benzine, le diluant, un liquide de nettoyage disponible dans le commerce ou un pulvérisateur anti-statique pour disques analogues.
Après la lecture, remettre le disque dans sa pochette.

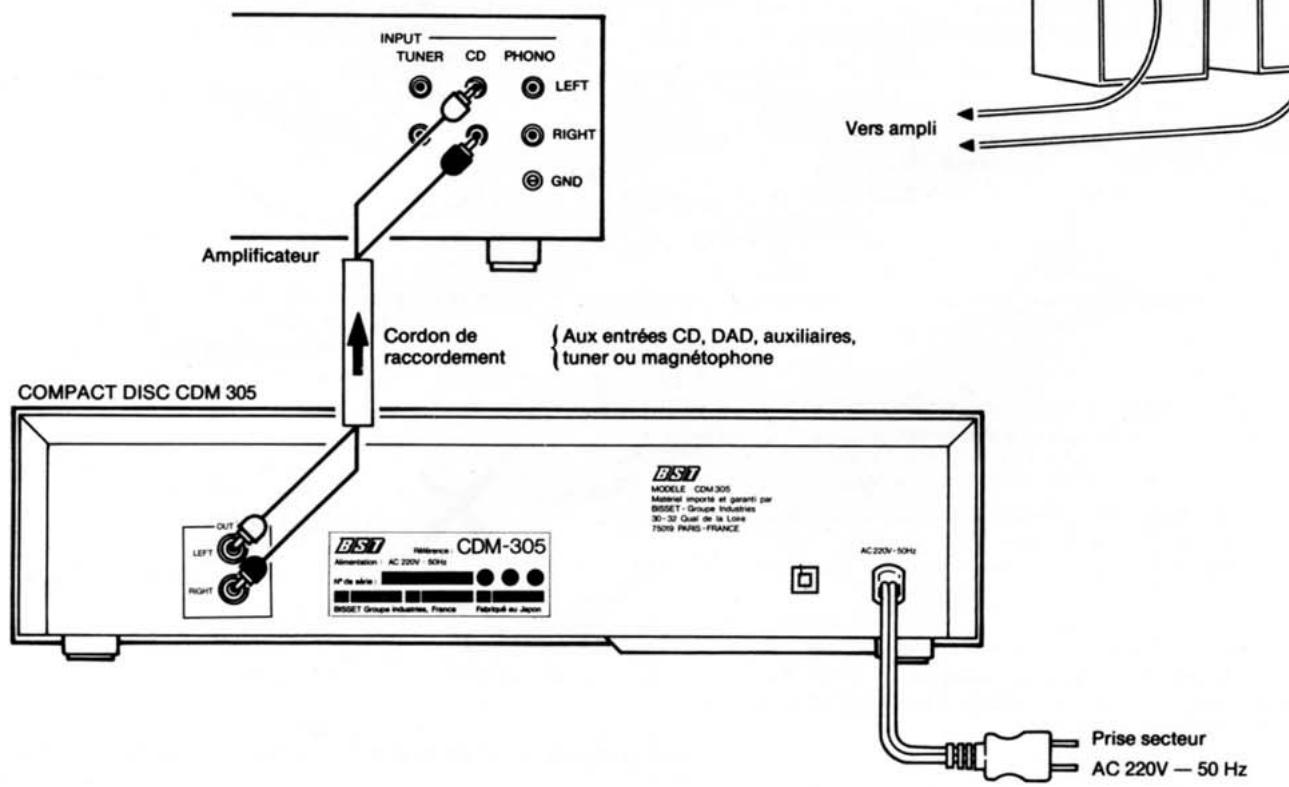

Branchements
Mettre l'amplificateur hors tension avant de faire les branchements.
Utiliser du câble audio équipé de prise RCA (cinch) et relier votre lecteur de compact disc CDM 305 à votre ampli ou préamplificateur. Utiliser pour cela les entrées CD, DAD, AUXILIAIRE ou TUNER de l'amplificateur.
Bien connecter la fiche rouge du cordon de raccordement fourni à la prise du canal droit (R) de l'amplificateur et la fiche blanche à la prise du canal gauche (L). Sinon, les canaux croisés et gauche seront inversés.
Réaliser une liaison lâche entre les cordons de raccordement, ceci pour éviter des vibrations extérieures ou des chocs.
Attention à ne pas connecter le CDM 305 aux prises d'entrée PHONO de l'amplificateur.
Si le lecteur CDM 305 provoque des interférences au cours d'une réception radio ou télévision, couper l'alimentation du lecteur ou l'éloigner du récepteur.
Prise secteur auxiliaire
Certains amplificateurs possèdent une prise secteur auxiliaire commandée par la touche POWER. Vous pouvez y brancher votre lecteur compact disc CDM 305 et commander sa mise sous tension par l'amplificateur.

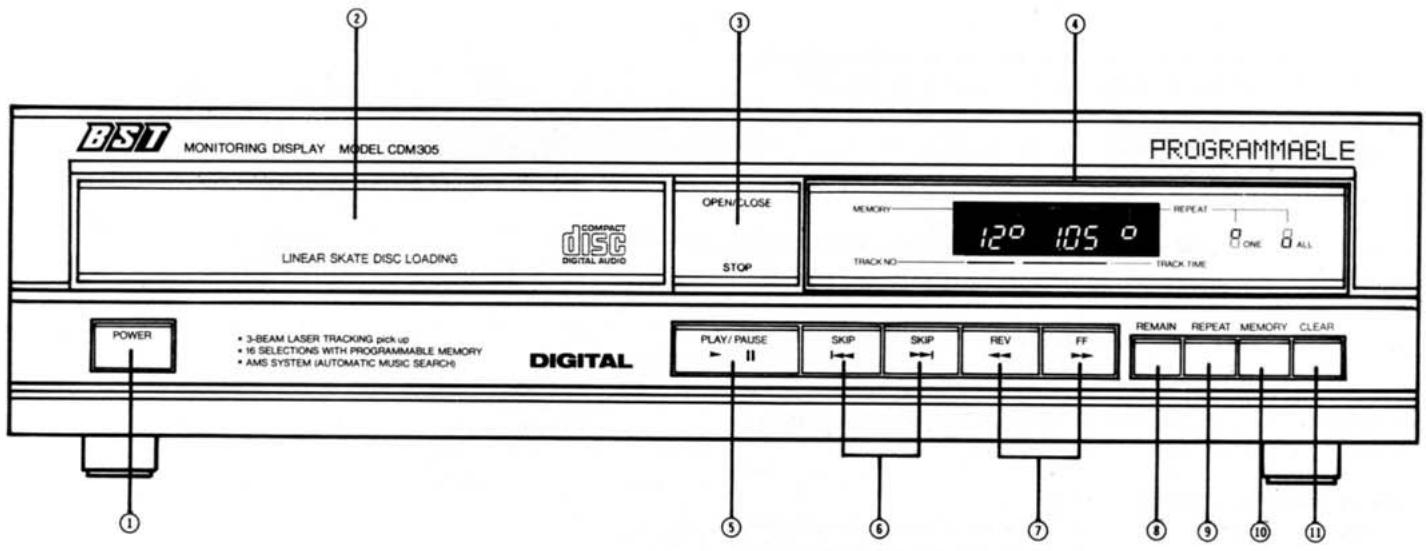

Emplacement et fonctions des commandes
Avant de brancher ou d'essayer de faire fonctionner cet appareil, il est recommandé de se familiariser avec toutes les commandes pour en connaître précisément la fonction.
Chaque numéro de l'illustration correspond au texte descriptif.
Note
Les différences morceaux musicaux d'un compact disc sont appelés "piste musicale (track)".
Chaque plage musicale est numérotée d'origine. Le nombre de la piste est codé sur le disque compact et peut être déchiffré par le lecteur CDM 305.
Interrupteur d'alimentation (POWER)
Enclencher pour permettre l'appareil sous tension, ce qui allume après stabilisation de l'alimentation, la fenêtre d'affichage.
Enclencher à nouveau pour couper l'alimentation.
Logement du disque
Il est destiné à recevoir un disque compact (étiquette dirigée vers le haut). Ce compartiment s'ouvre et se ferme par la touche OPEN/CLOSE. La touche PLAY/PAUSE permet aussi la fermeture du compartiment.
3 Touche d'ouverture/fermeture (OPEN/CLOSE [STOP])
Une poussée sur cette touche ouvre le logement pour permettre l'installation d'un disque. Lorsque le disque est en lecture, la première impulsion sur cette touche stoppe la lecture. Logement ouvert, une nouvelle poussée sur cette touche permet de refermer le logement.

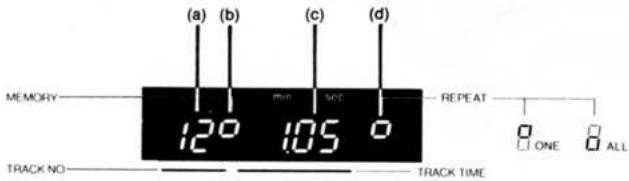

4 Fenêtre d'affichage
(a) Le témoin TRACK NO. (numéro de piste) indique le numéro de la piste que l'on va lire. Dans le mode de pause, il clignote. (b) Le témoin MEMORY (mémoire) s'allume à la lecture de pistes programmées. Il clignote pendant la programmation. (c) Le témoin TRACK TIME (min sec) indique normalement la durée de lecture écoulée d'une piste. De même, il affiche des messages sous forme de mots dans des conditions de fonctionnement particulières ("PLAY" [lecture], "PAUSE" [pause], "FOCUS" [focalisation], "DISC" [pas de disque], "OPEN" [ouverture], "CLOSE" [fermeture], "FINISHED" [terminé]). (d) Le témoin REPEAT/ONE (répetition d'une piste) s'allume pendant la lecture répétée d'une plage du disque; le témoin REPEAT/ALL (toutes les plages) s'allume pendant la lecture répétée de la totalité du disque.
5 Touche play/pause
Arrêt momentané en cours de lecture.
Touches de recherches automatiques de musique (AUTOMATIC MUSIC SEARCH)
Touche de sélection en marche arrêt (SKIP)
Appuyer pour revenir à la sélection précédente.
Touche de sélection en marche avant (SKIP
Appuyer pour passer à une sélection suivante.
7 Touches de recherche manuelle (REV/FF)
Au cours de la lecture ou en mode d'arrêt momentané, une poussée maintenue sur une de ces deux touches permet de localiser un point particulier du disque. La recherche peut être déclenchée pendant la lecture, le son du disque reste muet à vitesse accélérée, tant en marche avant qu'en marche arrière. Dès que la touche est relâchée, la lecture reprend à vitesse normale si l'appareil était en train de lire le disque; il reviendra au mode d'arrêt momentané si la recherche avait été déclenchée à partir de ce mode.
Touche REV
Recherche en marche arrière à vitesse rapide (plusieurs fois supérieure à la normale).
Touche FF
Recherche en marche avant à vitesse rapide (plusieurs fois supérieure à la normale).
8 Touche de temps écoulé/durée restante (REMAIN)
Le compteur horaire indique normalement le temps écoulé.
Une poussée sur cette touche affiche, précédée d'un signe moins, la durée de la lecture restant jusqu'à la fin de la dernière sélection du disque (pendant 2 secondes).
9 Touche de lecture répétée (REPEAT)
Elle sert à programmer la répétition de la lecture du disque.
Témoin ONE
Pour répéter la lecture de la sélection en cours, appuyer une fois sur la touche REPEAT.
Témoin ALL
Pour répéter la lecture de toutes les sélections du disque, appuyer 2 fois sur la touche REPEAT.
10 Touche MEMORY
Appuyer pour programmer une plage musicale.
Efface les mémoires. Appuyer 1 fois sur la touche CLEAR: N'efface que le dernier numéro de piste mémorisé.
Appuyer 2 fois : Efface tous les numéros de piste mémorisés.

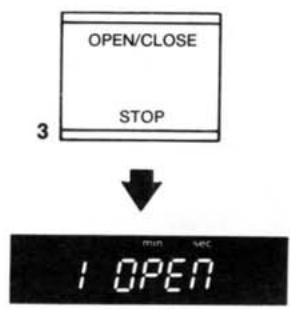

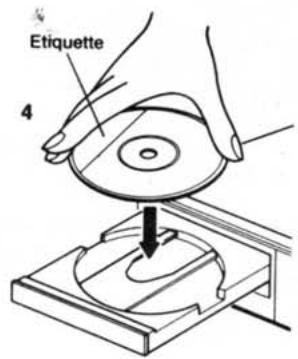

Mise en ROUTE
1 Mettre l'amplificateur sous tension et régler son sélecteur d'entrée à la position correspondante aux prises d'entrée, auxquelles le lecteur de disque compact a été raccordé. 2 Enclencher l'interrupteur POWER pour permettre au lecteur de disque de s'allumer. 3 Appuyer sur la touche OPEN/CLOSE [STOP] pour ouvrir le logement du disque : le logement s'ouvre. 4 Tenir le disque par sa circonférence et le placer dans le logement en orientant l'étiquette vers le haut.
Le logement s'ouvre.
5 Appuyer une nouvelle fois sur la touche OPEN/CLOSE [STOP] pour fermer le compartiment du disque ou bien, vous pouvez directement.
Le phonocapteur laser se focalise sur le disque pour lire le nombre de pistes ainsi que leur durée de lecture totale.
Par exemple : Le disque compte 10 plages et leur durée de lecture totale est de 45 minutes et 40 secondes.
- S'il n'y a pas de disque dans le logement quand le logement est terminé, l'indication "DISC" s'affiche. 6 Appuyer sur la touche PLAY/PAUSE : le logement se referme et la lecture commence au début de la première sélection.
Le compteur horaire TRACK TIME indique la durée écoulée en minutes et en secondes.
Lorsque le lecteur arrive à la fin de la dernière sélection du disque, il revient au début de la première et reste en mode d'attente.
La lecture est terminée.
7 Pour ouvrir le logement, appuyer sur la touche OPEN/CLOSE [STOP].
Ouverture du logement
Une poussée sur la touche OPEN/CLOSE [STOP] arrête la rotation du disque et commande l'ouverture du logement.
Arrêt momentanée en cours de lecture
Appuyer sur la touche PLAY/PAUSE, ce qui allume le témoin pause correspondant. Pour annuler cet arrêt et poursuivre la lecture au même point du disque, appuyer à nouveau sur la touche PLAY/PAUSE.
Surveillance de la DUREE de lecture restante
Lorsque la touche REMAIN est actionnée, le compteur indique, précédée d'un signe moins, la durée restante sur le disque avant la fin de la dernière sélection, pendant 2 secondes.
Le compteur indique qu'il reste 23 minutes et 45 secondes avant la fin du disque.
Recherche d'un point particulier au COURS d'une selection
A l'aide des touches de recherche manuelle, REV et FF, il est possible de localiser un point particulier d'une sélection pendant la lecture ou l'arrêt momentané. Une poussée maintenue sur une de ces touches déclenche la recherche en avant ou en arrêt du point actuel sur le disque. Relâcher la touche lorsque le point recherché est trouvé par observation du compteur horaire.
Recherche d'une selection particuliere
Les touches SKIP et SKIP permettent de localiser rapidement une sélection antérieure ou postérieure à la position actuelle. Lorsqu'une de ces touches est actionnée, le lecteur explore les informations enregistrées au début de chaque sélection et il commence la lecture depuis le début de celle qui est rechnéée.

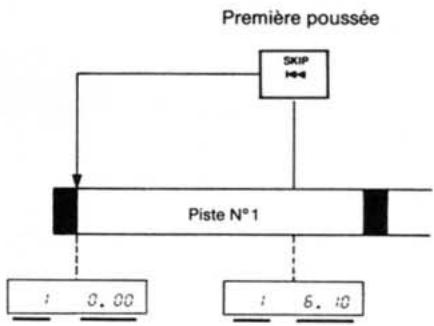

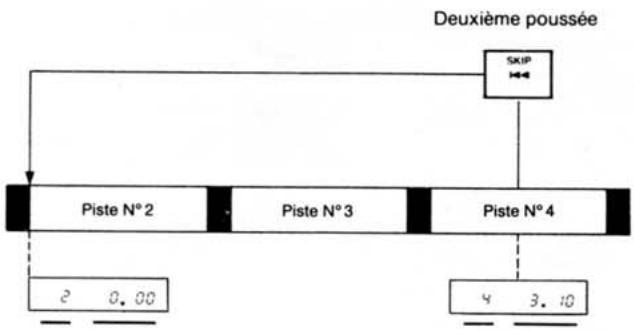

Recherche d'une plaque antérieure
Appuyer sur la touche SKIP pendant la lecture ou l'arrêt momentané. Lorsque la touche SKIP est actionnée une fois, l'appareil recherche le début de la sélection en cours de lecture.
Chaque fois que cette touche est actionnée, le lecteur recherche la sélection précédente.
Appuyer de façon répétée sur la touche SKIP jusqu'à ce que soit affiché le numéro de la sélection souhaitée.
Le numéro ne changera plus si l'on appuie encore sur la touche SKIP après avoir atteint la première sélection.
Appuyer sur la touche SKIP pendant la lecture ou l'arrêt momentané. Lorsque la touche SKIP est actionnée une fois, l'appareil recherche le début de la sélection qui suit celle en cours de lecture.
Chaque fois que cette touche est actionnée, le lecteur recherche la sélection suivante.
Le numéro affiché ne changera plus si l'on appuie encore sur la touche SKIP après avoir atteint la dernière sélection.

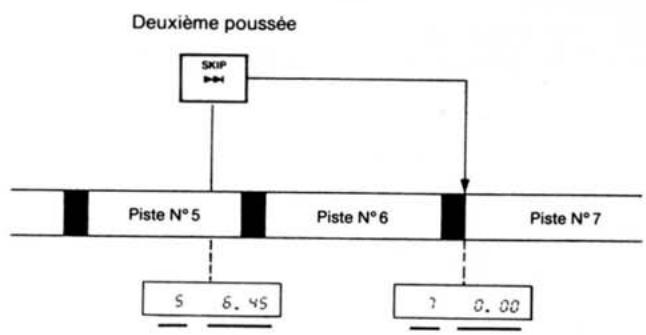

Lorsque vous désirez avancer de 2 pistes musicales, appuyer 2 fois sur la touche SKIP. Si le lecteur est en position STOP ou PAUSE et que vous désirez accéder à la piste sociale n°7 (par ex.), appuyer plusieurs fois sur la touche SKIP jusqu'à obtention du chiffre 7 pour l'indicateur lumineux.
Ensuite, appuyer sur la touche PLAY/PAUSE pour démarrer la lecture du disque.
Attention:
La touche OPEN/CLOSE [STOP] arrête la lecture du disque et le lecteur CDM 305 retourne en position piste musicale 1.
Repetition de la lecture
Grâce à la touche REPEAT, il est possible de commander la répetition de la lecture de la sélection en cours, du disque dans son intégralité ou d'une portion particulière du disque.
Repetition de la selection en COURS de lecture
Appuyer sur la touche REPEAT au cours de la lecture, ce qui allume le témoin REPEAT/ONE. Lorsque le lecteur arrive à la fin de la sélection en cours, il revient automatiquement à son début et la lecture recommence.

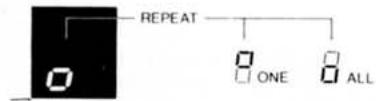

Repetition du DISQUE dans son integralite
Appuyer sur la touche REPEAT, ce qui allume le témoin REPEAT/ALL. Lorsque le lecteur arrive à la fin de la dernière sélection, il revient automatiquement au début de la première et la lecture recommence.
Annulation de la repetition de la lecture
La lecture répétée de la sélection en cours (fémin IN REPEAT/ONE) ou du disque dans son intégralité (REPEAT/ALL) se poursuit jusqu'à ce que la touche soit à nouveau actionnée. Pour annuler la lecture répétée, appuyer sur la touche REPEAT.
Utilisation de la fonction memoire
Le lecteur permet de programmer dans l'ordre désiré la lecture de 16 pistes musicales.

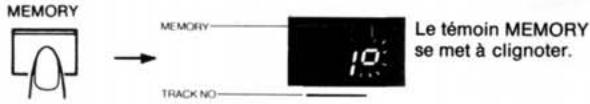

1 Appuyer sur la touche MEMORY. Le témoin MEMORY s'allume sur l'affichage pour signaler que le lecteur est prêt à accepter l'entrée de mémorisation. 2 Sélectionner le nombre de piste musicale désirée en utilisant les touches SKIP et SKIP 3 Appuyer de nouveau sur la touche MEMORY. Le témoin MEMORY cesse de clignoter.
Pour programmer les pistes musicales 2, 4 et 1 dans cet ordre, procéder comme suit:
Appuyer sur la touche MEMORY.

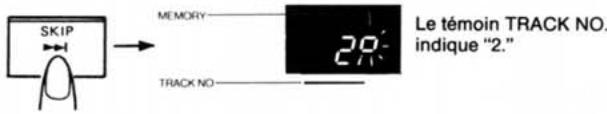

Sélectionner la piste n°2 en appuyant sur la touche SKIP
Appuyer de nouveau sur la touche MEMORY pour memorier la piste musicae n°2.

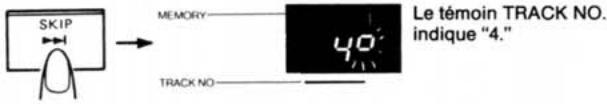

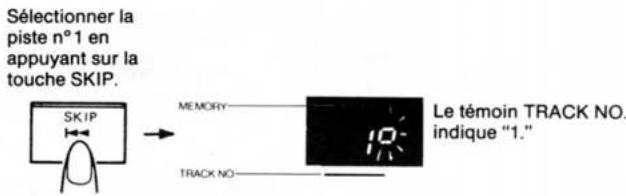

Sélectionner alors la piste n°4 en appuyant sur la touche SKIP

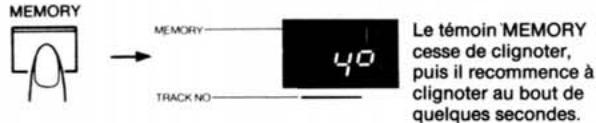

Appuyer de nouveau sur la touche MEMO-RY pour mémoriser la piste musiqaë n^4

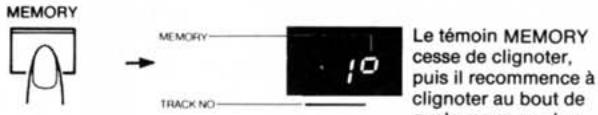

Appuyer sur la touche MEMO-RY pour mémoriser la piste musicale n^1
Appuyer sur la touche PLAY/PAUSE pour terminer le programme. Quelque soit la position de la cellule optique, la lecture débutera par la piste musicale programmée n°2.
Pour commencer la lecture du programme. Appuyer sur la touche PLAY/PAUSE, le lecteur effectuera la lecture dans l'ordre programme, c'est-à-dire 2-4-1 puis s'arrête.
Comment effacer les mémoires?
Appuyer une fois sur la touche CLEAR: N'efface que le dernier numéro de plage méorisé
Appuyer deux fois sur cette touche : Efface tous les numéros de plage mémorisés
Important
En appuyant sur les touches OPEN/CLOSE [STOP] pour ouvrir le logement du disque ou en éteignant le lecteur, vous effacez complètement la mémoire.
Depannage
Les contrôles suivants permettront de rectifier la plupart des problèmes susceptibles de se produire à l'usage de cet appareil. Si les problèmes persistent en dépit de ces contrôles, consulter le service après-vente BISSET le plus proche.
Avant de procéder aux contrôles ci-dessous, se reporter aux procédures de raccordement et de fonctionnement.
Le logement de disque ne se ferme pas.
Le disque est inséré avec la surface étiquetée tournée vers le bas.
Le disque n'est pas correctement inséré.
Le disque est poussiéreux ou endommagé.
La lecture ne commence pas.
La touche (PLAY/ PAUSE) est enclenchée.
Condensation d'humidité.
La lecture de la plage n° 2 ne se fait pas.
Le blocage du mécanisme situé sous le lecteur n'a pas été retiré.
Se reporter à la figure ci-dessous.
Avant de brancher votre CDM 305
La mécanique du lecteur de compact disc est protégée pendant le transport.
Un système de verrouillage le maintient solidement et bloque la suspension de la platine de lecture.
Retourner l'appareil pour accéder au dessous de l'appareil.
① Dévisser la vis (A) en la tournant en sens inverse des aiguilles d'une montre jusqu'à la position RELEASE (desserage). ② Dévisser les deux vis (B) et (B'). ③ Glisser la piece en plastique vers le panneau arrière de l'appareil. ④ Visser la pièce en plastique à l'aide des deux vis qui ont été dévisseées sous le point 2 dans les trous (C) et (C').
Note
Si vous devez expédier le lecteur, procéder de manière inverse pour bloquer le lecteur laser.
Système
Système audio numérique à disque compact
Disque
Disque compact
Tête de lecture
Optique à 3 faisceaux laser
Vitesse de rotation
De 200 à 500 tr/min (CLV)
Vitesse de balayage
De 1,2 à 1,4 m/sec.
Correction d'erreur
Système CIRC à double corrections
Filtre
Passif de 7ème ordre
Conversion numérique-analogique
Réponse en fréquence
Linéaire à 16 bits
Distorsion harmonique
De 5 à 20.000 Hz ±0,5 dB
Gamme dynamique
Moins 0,004% (1 kHz)
Rapport signal/bruit
Supérieure à 96 dB
Séparation des canaux
Supérieure à 90 dB
Plurage et scintillement
Supérieur à 90 dB
Sorties
Inférieur au seuil mesurable
Sorties de ligne
Niveau de sortie 2V rms
Impédance de charge de plus de 600
ohms
Fonctions
Recherche musicale
Système AMS (automatic music search)
Défilement rapide
recherche avant/arrière par touche SKIP
Indication de la durée
Avant/arrière par touche FF et REV
Durée de lecture écoulée : automatique
Memoire
Durée de lecture restante : Touche REMAIN
Répartition
Jusqu'à 16 programmes
1 piste musicale: REPEAT ONE
Tout le disque: REPEAT ALL
Chargement du disque tiroir horizontal motorisé. Pour ouvrir ou fermer, utiliser la touche OPEN/CLOSE [STOP].
Généralités
Alimentation
220V, 50 Hz
Consummation
10W
Dimensions hor tout
Environ 340× 85× 295mm (1 / h / p)
Poids
3,3 kg net
La conception et les spécifications peuvent être modifiées sans préavis.
