FX5 - Enceinte acoustique BOSTON ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique pour automobile
Marque	Boston Acoustics
Modèle	FX5
Configuration	2 voies (tweeter + woofer)
Diamètre d'ouverture standard	130 mm (5 1/4 pouces)
Profondeur de montage	53 mm (2 1/16 pouces)
Grilles incluses	Oui, grilles fournies (compatibles avec grilles d'origine)
Compatibilité véhicules	La plupart des ouvertures standards de 130 mm
Installation	Au-dessus ou au-dessous de la surface de montage, derrière les grilles d'origine
Outils nécessaires	Gabarit de découpe fourni, perceuse, tournevis
Connexion	Bornes à vis, respecter la polarité (+ et -)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité.
Sécurité	S'assurer qu'aucun air ne passe entre l'avant et l'arrière du support de montage.
Pièces détachées	Grilles de rechange disponibles via le revendeur
Réparabilité	Contacter le revendeur ou le service client Boston Acoustics pour toute réparation
Garantie	Garantie constructeur standard (voir conditions)
Remarque	L'installation requiert des compétences en mécanique et électricité automobile.

FOIRE AUX QUESTIONS - FX5 BOSTON ACOUSTICS

Quelles sont les dimensions exactes du Boston Acoustics FX5 ?

Le diamètre d'ouverture standard est de 130 mm (5 1/4 pouces) et la profondeur de montage est de 53 mm (2 1/16 pouces).

Puis-je installer le FX5 dans une ouverture plus grande ?

Il est conçu pour des ouvertures standard de 130 mm. Si l'ouverture est plus grande, utilisez un adaptateur. Le gabarit fourni permet de découper une ouverture sur mesure si nécessaire.

Comment connecter les câbles au haut-parleur FX5 ?

Connectez le fil marqué à la borne positive (+) (la plus grande borne) et le fil uni à la borne négative (-). Respectez impérativement la polarité.

Le FX5 est-il compatible avec les grilles d'origine de ma voiture ?

Oui, il peut être équipé des grilles d'origine ou des grilles fournies. Assurez-vous qu'elles ne gênent pas le mouvement des vitres.

Comment vérifier que l'installation est correcte ?

Après le montage, aucun air ne doit passer entre la face avant et la face arrière du support. Ouvrez et fermez les vitres pour vérifier le dégagement.

Quel type d'amplificateur est recommandé pour le FX5 ?

Le FX5 est un haut-parleur passif. Utilisez un amplificateur compatible avec une impédance de 4 ohms (valeur typique). La puissance RMS recommandée est d'environ 50W par canal.

Que faire si une pièce est endommagée ?

Contactez votre revendeur Boston Acoustics ou le service client. Pour les réparations sous garantie, renvoyez le produit affranchi à l'usine (USA/Canada) et ils le retourneront après réparation.

Puis-je nettoyer le haut-parleur avec un produit liquide ?

Non, utilisez uniquement un chiffon sec et doux. Évitez tout liquide qui pourrait endommager le cône ou les composants électriques.

Le FX5 est-il adapté pour une installation dans une portière avant ?

Oui, il est conçu pour les portières. Vérifiez le dégagement avec les vitres, poignées et coulisses avant de percer.

Où trouver le gabarit de découpe ?

Le gabarit est fourni dans l'emballage du FX5. Si vous l'avez perdu, contactez votre revendeur pour en obtenir un autre.

MODE D'EMPLOI FX5 BOSTON ACOUSTICS

Le système de haut-parleurs à deux voies Boston Acoustics FX3 s'adapte à la plupart des ouvertures standard de 87 mm (31/2 pouces) et ne requiert qu'une profondeur de montage de 41 mm (15/8 pouces). Il peut être équipé des grilles d'origine.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéreo pour automobile. Ce guide présente la procédure générale d'installation du système FX3, mais pas les méthodes spécifiques à chaque cas. Si vous n'avez pas l'expérience requise, adressez-vous à votre revendeur Boston Acoustics.

Installation : Les haut-parleurs FX3 peuvent être installés au-dessus ou au-dessous de la surface de montage. Le système peut généralement être monté sans apporter de modifications au véhicule. Lorsque le haut-parleur a été monté correctement, l'air ne doit pas passer entre les surfaces avant et arrière du support de montage.

Connexion des câbles : Connectez le câble de haut-parleur d'origine entre l'amplificateur et les haut-parleurs, en veillant à la polarité des connexions. Connectez les bornes positives (+) avec le fil marqué et les bornes négatives (-) avec le fil uni. Sur le FX3, la plus grande borne représente le positif (+).

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.

Le système de haut-parleurs à deux voies Boston Acoustics FX4 s'adapte à la plupart des ouvertures standard de 100 mm (4 pouces) et ne requiert qu'une profondeur de montage de 51 mm (2 pouces). Il peut être équipé des grilles d'origine ou des grilles fournies.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéréo pour automobile. Ce guide présente la procédure générale d'installation du système FX4, mais pas les méthodes spécifiques à chaque cas. Si vous n'avez pas l'expérience requise, adressez-vous à votre revendeur Boston Acoustics.

Installation : Les haut-parleurs FX4 peuvent être installés au-dessus ou au-dessous de la surface de montage, derrière les grilles d'origine. Le système peut généralement être monté sans apporter de modifications au véhicule. Dans le cas contraire, le gabarit fourni permet de découper une ouverture de montage.

Avant de percier l'ouverture, vérifiez le dégagement disponible pour les deux haut-parleurs. Ils ne doivent toucher ni le cadre de la portière, ni les poignées, ni les coulisses des fenêtres. Ouvrez et fermez les vitres pour en vérifier le dégagement. Vérifiez également le dégagement la porte ouverte, puis la porte fermée.

Connectez les câbles au haut-parleur, puis reportez-vous à l'illustration pour monter l'ensemble sur son emplacement. Veillez à connecter le positif sur le positif et le négatif sur le négatif. Lorsque le haut-parleur a été monté correctement, l'air ne doit pas passer entre les surfaces avant et arrière du support de montage.

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.

Le système de haut-parleurs à deux voies Boston Acoustics FX5 s'adapte à la plupart des ouvertures standard de 130 mm (5^1 / 4 pouces) et ne requiert qu'une profondeur de montage de 53 mm (2^1 / 16 pouces). Il peut être équipé des grilles d'origine ou des grilles fournies.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéréo pour automobile. Ce guide présente la méthode générale d'installation du système FX5, mais pas les méthodes spécifiques à chaque cas. Si vous n'avez pas l'expérience requise, adressez-vous à votre revendeur Boston Acoustics.

Installation: Les haut-parleurs FX5 peuvent être installés au-dessus ou au-dessous de la surface de montage, derrière les grilles d'origine. Le système peut généralement être monté sans apporter de modifications au véhicule. Dans le cas contraire, le gabarit fourni permet de découper une ouverture de montage.

Avant de percer l'ouverture, vérifiez le dégagement disponible pour les deux haut-parleurs. Ils ne doivent toucher ni le cadre de la portière, ni les poignées, ni les coulisses des fenêtres. Ouvrez et fermez les vitres pour en vérifier le dégagement. Vérifiez également le dégagement la porte ouverte, puis la porte fermée.

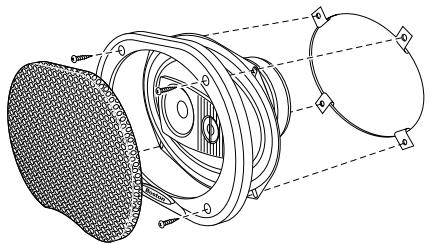

Connectez les câbles au haut-parleur, puis reportez-vous à l'illustration pour monter l'ensemble sur son emplacement. Veillez à connecter le positif sur le positif et le négatif sur le négatif. Lorsque le haut-parleur a été monté correctement, l'air ne doit pas passer entre les surfaces avant et arrière du support de montage.

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.

Le système de haut-parleurs à deux voies Boston Acoustics FX6 s'adapte à la plupart des ouvertures standard de 160/165mm (6^1/2 pouces) et ne requiert qu'une profondeur de montage de 54 mm (2^1/8 pouces). Il peut être équipé des grilles d'origine ou des grilles fournies.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéréo pour automobile. Ce guide présente la procédure générale d'installation du système FX6, mais pas les méthodes spécifiques à chaque cas. Si vous n'avez pas l'expérience requise, adressez-vous à votre revendeur Boston Acoustics.

Installation : Les haut-parleurs FX6 peuvent être installés au-dessus ou au-dessous de la surface de montage, derrière les grilles d'origine. Le système peut généralement être monté sans apporter de modifications au véhicule. Dans le cas contraire, le gabarit fourni permet de découper une ouverture de montage.

Avant de percier l'ouverture, vérifiez le dégagement disponible pour les deux haut-parleurs. Ils ne doivent toucher ni le cadre de la portière, ni les poignées, ni les coulisses des fenêtres. Ouvrez et fermez les vitres pour en vérifier le dégagement. Vérifiez également le dégagement la porte ouverte, puis la porte fermée.

Connectez les câbles au haut-parleur, puis reportez-vous à l'illustration pour monter l'ensemble sur son emplacement. Veillez à connecter le positif sur le positif et le négatif sur le négatif. Lorsque le haut-parleur a été monté correctement, l'air ne doit pas passer entre les surfaces avant et arrière du support de montage.

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.

Le système de haut-parleurs à deux voies Boston Acoustics FX7 s'adapte sur la plupart des ouvertures ovalles standard de 100 × 150 mm (4 x 6 pouces) et ne requiert qu'une profondeur de montage de 45 mm (1³/4 pouces). Il peut être équipé des grilles d'origine.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéréo pour automobile. Ce guide présente la méthode générale d'installation du système FX7, mais pas les méthodes spécifiques à chaque cas. Si vous n'avez pas l'expérience requise, adressez-vous à votre revendeur Boston Acoustics.

Installation: Les haut-parleurs FX7 peuvent être installés au-dessus ou au-dessous de la surface de montage. Le système peut généralement être monté sans apporter de modifications au véhicule. Lorsque le haut-parleur a été monté correctement, l'air ne doit pas passer entre les surfaces avant et arrière du support de montage.

Connexion des câbles: Connectez le câble de haut-parleur d'origine entre l'amplificateur et les haut-parleurs, en veillant à la polarité des connexions. Connectez les bornes positives (+) avec le fil marqué et les bornes négatives (-) avec le fil uni. Sur le FX7, la plus grande borne représente le positif (+).

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.

Le système de haut-parleurs à deux voies Boston Acoustics FX7° s'adapte à la plupart des ouvertures ovales standard européennes de 100 x 150 mm (4 x 6 pouces) et ne requiert qu'une profondeur de montage de 51 mm (2 pouces). Il peut être équipé des grilles d'origine du véhicule.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéreo pour automobile. Ce guide présente la méthode générale d'installation du système FX7°, mais pas les méthodes spécifique à chaque cas. Si vous n'avez pas l'expérience requise, adressez-vous à votre revendeur Boston Acoustics.

Installation : Les haut-parleurs FX7^e peuvent être installés au-dessus ou au-dessous de la surface de montage. Le système peut généralement être monté sans apporter de modifications au véhicule. Lorsque le haut-parleur a été monté correctement, l'air ne doit pas passer entre les surfaces avant et arrière du support de montage.

Connexion des cables: Connectez le cable de haut-parleur d'origine entre l'amplificateur et les haut-parleurs, en veillant à la polarité des connexions. Connectez les bornes positives (+) avec le fil marqué et les bornes négatives (-) avec le fil uni. Sur le FX7^e, la plus grande borne représente le positif (+).

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.

Le système de haut-parleurs à deux voies Boston Acoustics FX8 s'adapte à la plupart des ouvertures standard Européennes ovales de 127 x 178 mm (5 x 7 pouces) et ne requiert qu'une profondeur de montage de 54 mm ( 2^1/8 pouces). Il peut être équipé des grilles d'origine du véhicule.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéréo pour automobile. Ce guide présente la méthode générale d'installation du système FX8, mais pas les méthodes spécifiques à chaque cas. Si vous n'avez pas l'expérience requise, adressez-vous à votre revendeur Boston Acoustics.

Installation : Les haut-parleurs FX8 peuvent être installés au-dessus ou au-dessous de la surface de montage. Le système peut généralement être monté sans apporter de modifications au véhicule. Lorsque le haut-parleur a été monté correctement, l'air ne doit pas passer entre les surfaces avant et arrière du support de montage.

Connexion des câbles: Connectez le câble de haut-parleur d'origine entre l'amplificateur et les haut-parleurs, en veillant à la polarité des connexions. Connectez les bornes positives (+) avec le fil marqué et les bornes négatives (-) avec le fil uni. Sur le FX8, la plus grande borne représente le positif (+).

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.

Le système de haut-parleurs à deux voies Boston Acoustics FX92 s'adapte sur la plupart des ouvertures ovarles standard de 150× 230mm (6 x 9 pouces) et ne requiert qu'une profondeur de montage de 76 mm (3 pouces). Il peut être équipé des grilles d'origine ou des grillés fournies.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéréo pour automobile. Ce guide présente la méthode générale d'installation du système FX9², mais pas les méthodes spécifiques à chaque cas. Si vous n'avez pas l'expérience requise, adressez-vous à votre revendeur Boston Acoustics.

Installation : Les haut-parleurs FX9² peuvent être installés au-dessus ou au-dessous de la surface de montage, derrière les grilles d'origine. Le système peut généralement être monté sans apporter de modifications au véhicule. Dans le cas contraire, le gabarit fourni permet de découper une ouverture de montage.

Avant de percier l'ouverture, vérifiez le dégagement disponible pour les deux haut-parleurs. Ils ne doivent toucher ni le cadre de la portière, ni les poignées, ni les coulisses des fenêtres. Ouvrez et fermez les vitres pour en vérifier le dégagement. Vérifiez également le dégagement la porte ouverte, puis la porte fermée.

Connectez les câbles au haut-parleur, puis reportez-vous à l'illustration pour monter l'ensemble sur son emplacement. Veillez à connecter le positif sur le positif et le négatif sur le négatif.

Lorsque le haut-parleur a été monté correctement, il ne doit pas laisser passer d'air entre l'avant et l'arrière de la surface de montage.

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.

Le système de haut-parleurs à trois voies Boston Acoustics FX9^3 s'adapte sur la plupart des ouvertures orales standard de 150× 230mm (6 x 9 pouces) et ne requiert qu'une profondeur de montage de 76 mm (3 pouces). Il peut être équipé des grilles d'origine ou des grilles fournies.

Remarque: Une bonne connaissance de diverses procédures mécaniques et électriques est requise pour effectuer l'installation de composants stéreo pour automobile. Ce guide présente la méthode générale d'installation du système FX93, mais pas les méthodes spécifique à chaque cas. Si vous n'avez pas l'expérience requise, adresssez-vous à votre revendeur Boston Acoustics.

Installation : Les haut-parleurs FX93 peuvent être installés au-dessus ou au-dessous de la surface de montage, derrière les grilles d'origine. Le système peut

généralement être monté sans apporter de modifications au véhicule. Dans le cas contraire, le gabarit fourni permet de découvrir une ouverture de montage

Avant de percer l'ouverture, vérifiez le dégagement disponible pour les deux haut-parleurs. Ils ne doivent toucher ni le cadre de la portière, ni les poignées, ni les coulisses des fenêtres. Ouvrez et fermez les vitres pour en vérifier le dégagement. Vérifiez également le dégagement la porte ouverte, puis la porte fermée.

Connectez les câbles au haut-parleur, puis reportez-vous à l'illustration pour monter l'ensemble sur son emplacement. Veillez à bien connecter le positif sur le positif et le négatif sur le négatif. Lorsque le haut-parleur a été monté correctement, il ne doit pas laisser passer d'air entre l'avant et l'arête de la surface de montage.

Si une intervention semble nécessaire, contactez le détaillant auprès duquel vous avez acheté le produit, ou contactez Boston Acoustics à l'adresse ou au numéro de téléphone ci-dessous.

Nous vous indiquerons la marche à suivre. Si vous renvoyez le produit à l'usine, affranchissez-le. Nous l'expédierons à nos frais, sur le territoire américain ou canadien, après la réparation.
