WIRELESS CINE BOX HD - Boîtier multimédia CIBOX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur multimédia sans fil HD
Caractéristiques techniques principales	Résolution HD 1080p, connectivité Wi-Fi, prise en charge des formats audio et vidéo courants
Alimentation électrique	Adaptateur secteur inclus, tension d'entrée 100-240V
Dimensions approximatives	25 cm x 15 cm x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des téléviseurs HD, smartphones et tablettes via application dédiée
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Sortie 5V
Puissance	Consommation maximale de 10W
Fonctions principales	Streaming de contenu, enregistrement vidéo, accès à des applications de divertissement
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits chimiques agressifs
Pièces détachées et réparabilité	Pièces disponibles sur demande, réparabilité limitée en raison de la conception intégrée
Sécurité	Certifié CE, respecter les consignes d'utilisation pour éviter les surchauffes
Informations générales utiles	Vérifier la compatibilité avec votre réseau Wi-Fi avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - WIRELESS CINE BOX HD CIBOX

Comment réinitialiser la CIBOX WIRELESS CINE BOX HD ?

Pour réinitialiser votre CIBOX, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi ma CIBOX ne se connecte-t-elle pas au Wi-Fi ?

Assurez-vous que votre réseau Wi-Fi fonctionne correctement et que vous saisissez le bon mot de passe. Vérifiez également que votre CIBOX est à portée du routeur.

Comment mettre à jour le logiciel de la CIBOX WIRELESS CINE BOX HD ?

Allez dans le menu 'Paramètres', sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour vérifier et installer les mises à jour disponibles.

Comment résoudre les problèmes de lecture de vidéos ?

Si vous rencontrez des problèmes de lecture, vérifiez votre connexion Internet, essayez de redémarrer la CIBOX et assurez-vous que l'application utilisée est à jour.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser la télécommande en retirant les piles pendant quelques minutes.

Comment connecter la CIBOX à un téléviseur ?

Utilisez un câble HDMI pour relier la CIBOX à un port HDMI de votre téléviseur. Ensuite, sélectionnez le bon canal HDMI sur votre téléviseur.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez la résolution de votre téléviseur et assurez-vous qu'elle est compatible avec celle de la CIBOX. Essayez également de redémarrer l'appareil.

Comment accéder aux paramètres de la CIBOX ?

Appuyez sur le bouton 'Menu' de la télécommande, puis naviguez jusqu'à 'Paramètres' pour accéder aux différentes options de configuration.

Est-il possible de connecter plusieurs appareils à la CIBOX ?

Oui, vous pouvez connecter plusieurs appareils à la CIBOX via Wi-Fi ou HDMI, mais assurez-vous que votre réseau peut gérer plusieurs connexions simultanées.

Comment contacter le support technique de CIBOX ?

Vous pouvez contacter le support technique de CIBOX via leur site web officiel ou par téléphone, en consultant la section 'Contact' pour les informations nécessaires.

MODE D'EMPLOI WIRELESS CINE BOX HD CIBOX

Manuel de l'utilisateur

NOTICE

Spécifications de la Federal Communication Commission

Cet apparéil est conforme aux normes de la partie 15 des règlements de la FCC. Son'utilisation est soumise aux deux conditions suivantes :

• Ce dispositiif ne doit pas causeur de parasites nuisibles.
• Ce dispositif doit accepter toutes les interférences reçues, y compris les interférences pouvant causeur un fonctionnement indésirable.

Cet équipement a eté testé et déclaré conforme aux normes relatives au matériel numérique de classe B, fixées par l'article 15 des règlements de la Federal Communication Commission (FCC). Ces limites sont destinées à assurer une protection suffisante contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére et utilise des fréquences radio qui, en cas d'installation et d'utilisation incorrectes, peuvent être à l'origine d'interférences nuisibles aux communications radio. Cependant, il n'est pas garantie que des interférences n'interviendront pas dans une installation particulière. Si cet équipement génére des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'appareil, l'utilisateur est invite à essayer de corriger le problème de l'une des manières suivantes :

Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Brancher l'équipment à une prise d'un circuit différent de celui auquel le récepteur est connecté.
- Consulter le revendeur ou un technician radio/télévision qualifié pour obtenir de l'aide.

ATTENTION! Tous changements ou modifications apportés à la construction de cet apparéil et qui ne sont pas expréssement approuvés par l'organisme responsable de la conformité, peuvent invalider le droit de l'utilisateur à faire fonctionner l'équipment.

NOTICE

Département canadien des communications

Leprésent apparéil n'émet pas de bruits radioélectriques dépassant les limites applicables aux apparéils numériques de la Classe B prescrites dans le règlement sur le brouillage radioélectrique édicté par le ministère des Communications du Canada.

TABLE DES MATIÈRES

1 Introduction 4

Fonctions multimedia 4
Fonctions d'entrée/sortie 5
Types de formats pris en charge 6
Configuration de la sortie TV et modification 7
Précautions 8
Manipulation et autres précautions 9
Nom de chaque élément - Dessus et façade 10
Nom de chaque élément - Arrière 11
Contenu de l'emballage 12
Accessoires disponibles en boutique 13

2 Préparation à l'utilisation du WIRELESS CINE BOX 14

Procedure 14
Types de disques durs à installer 14
Installation du disque dur 15
Connexion avec un PC 16
Creation d'un dossier et copie des fichiers 17
Déconnexion d'un PC 18

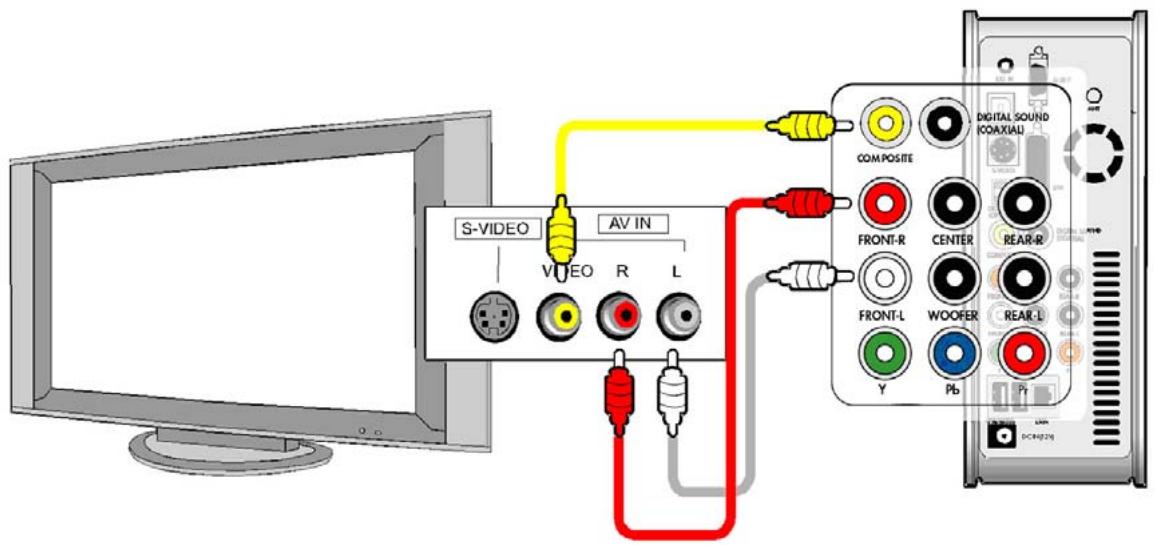

Connexion à une TV avec un cable composite (AV) 19

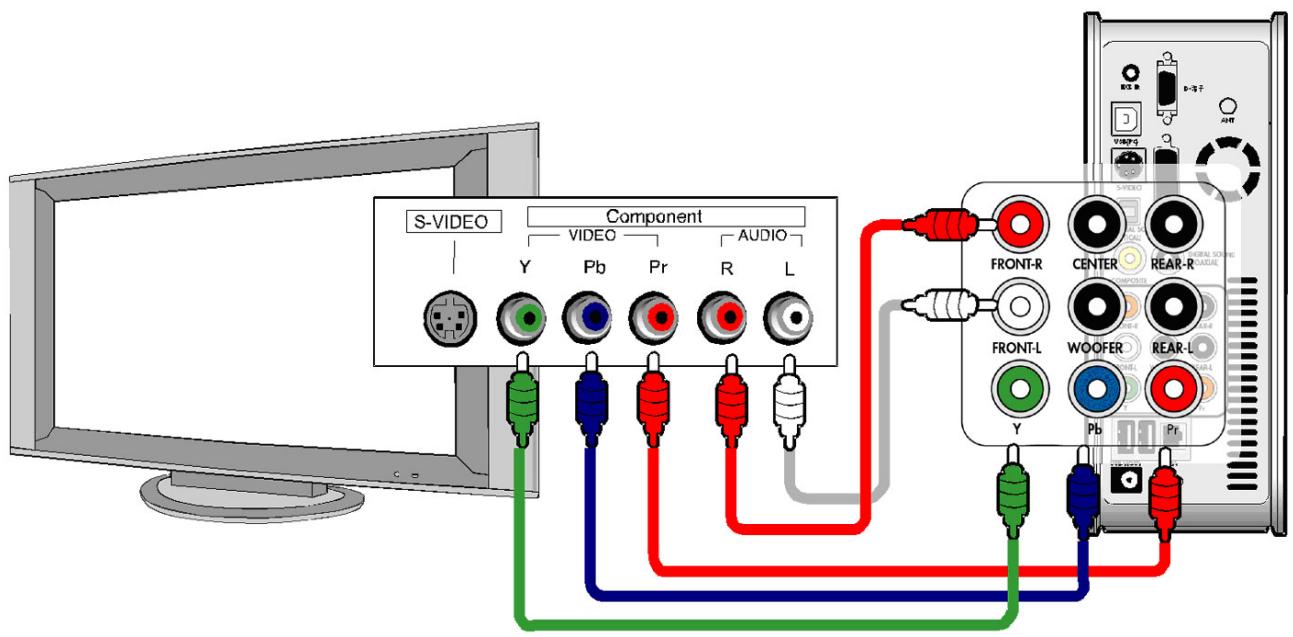

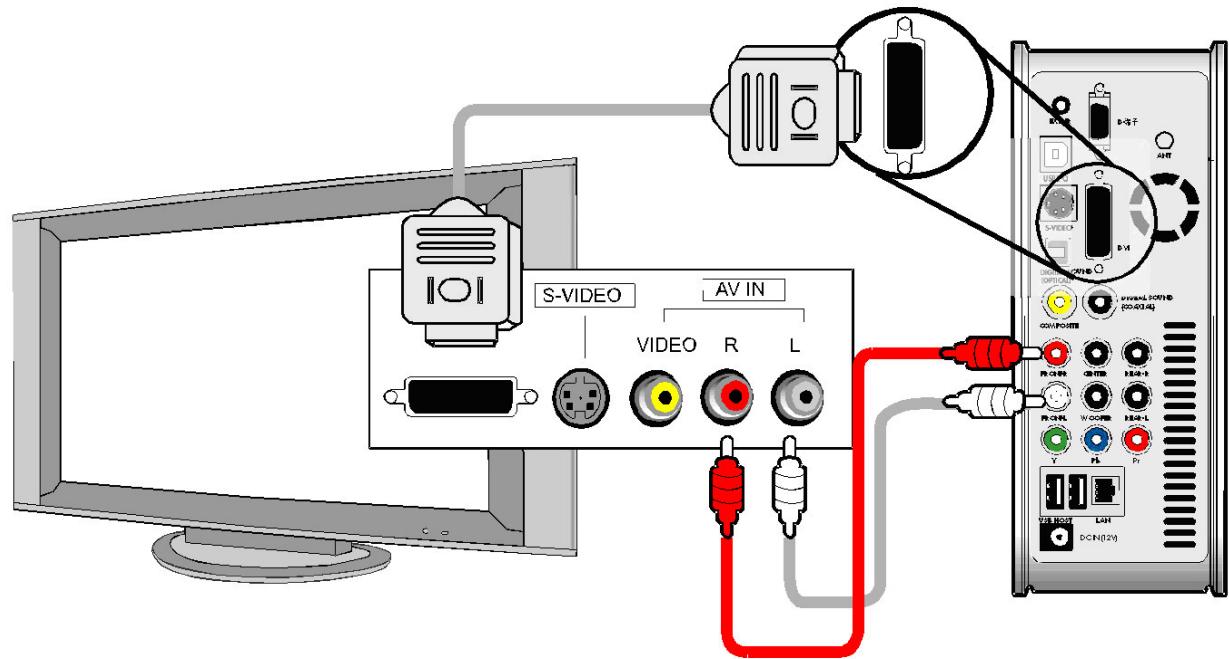

Connexion avec des câbles de composants ou un connecteur DVI 20

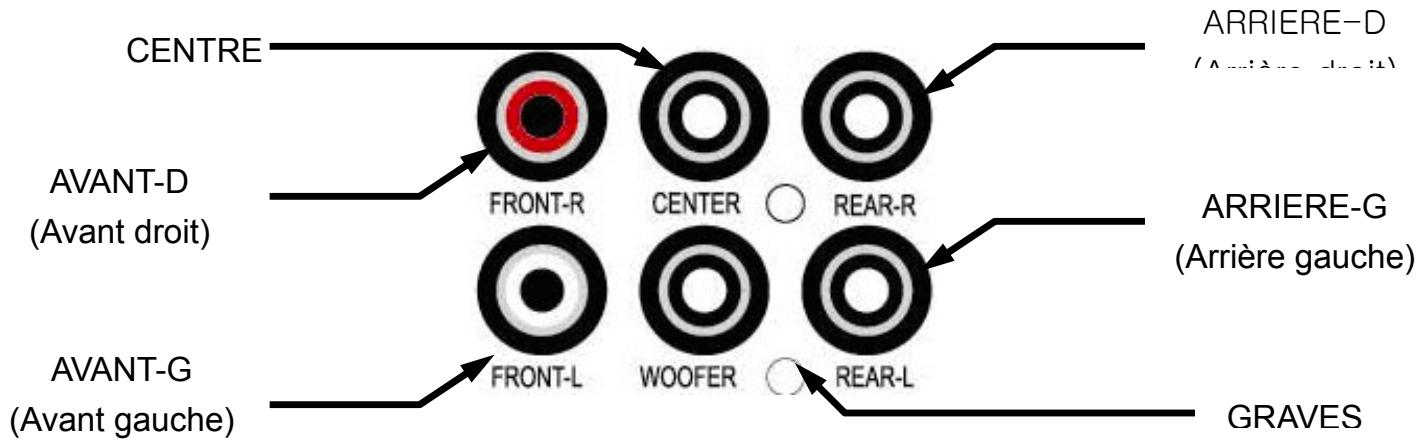

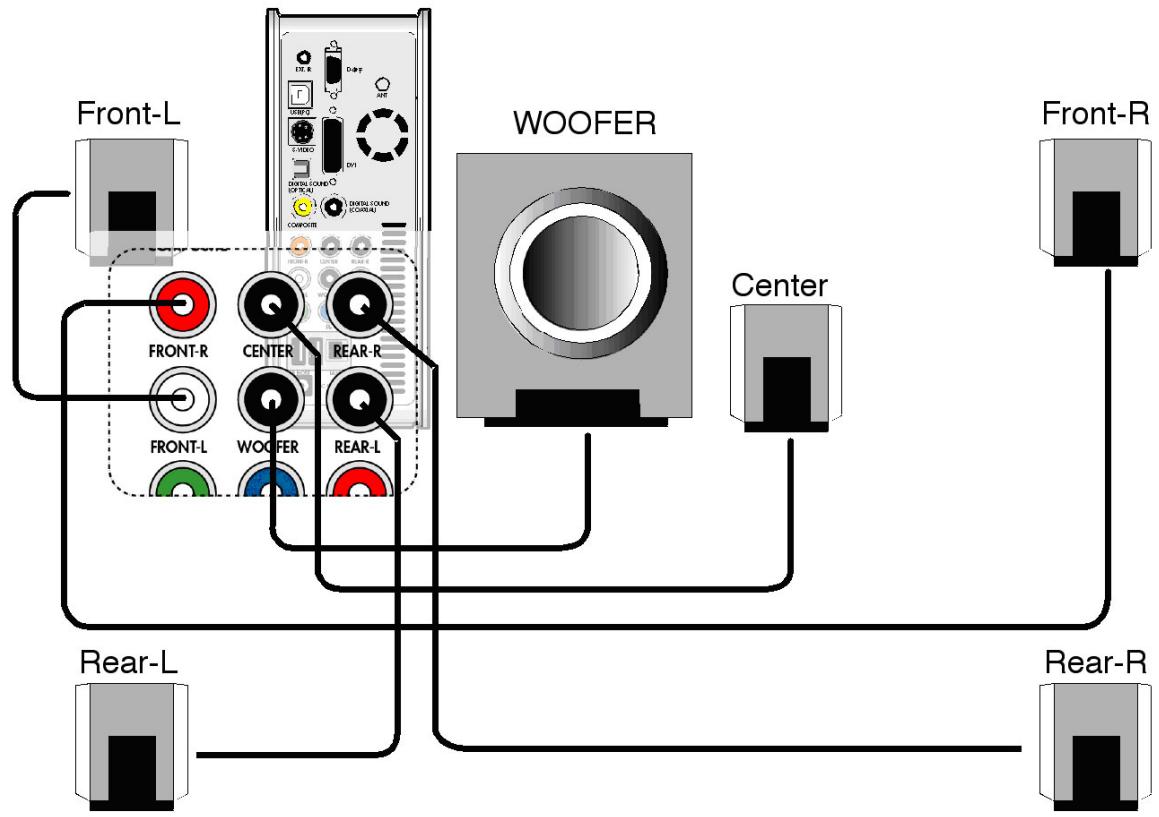

Connexion à un système audio 5.1 CH 21

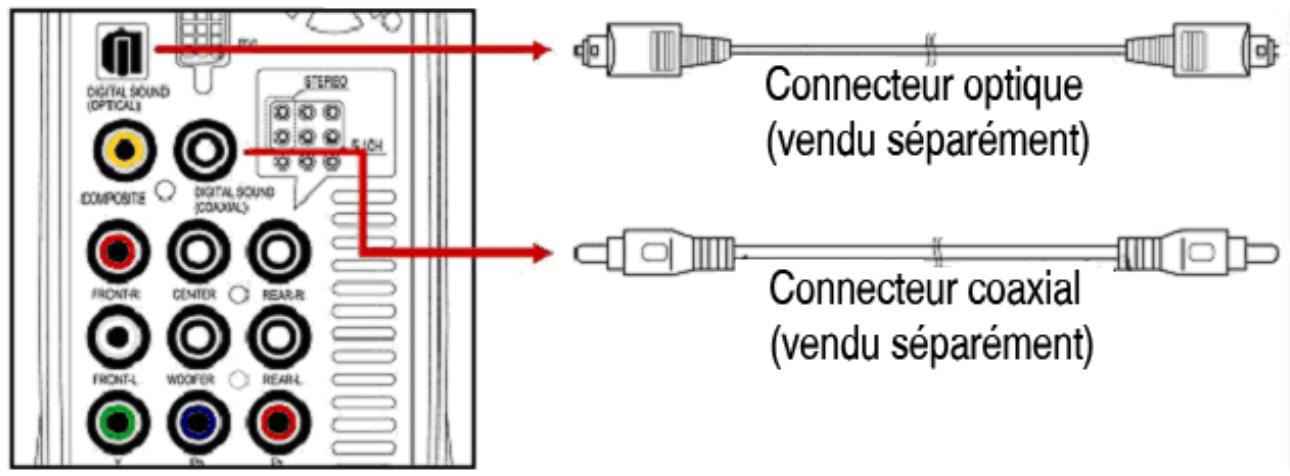

Connexion avec un connecteur optique ou coaxial 22

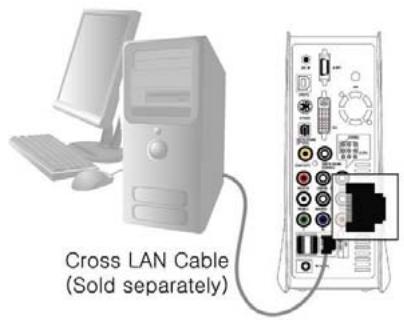

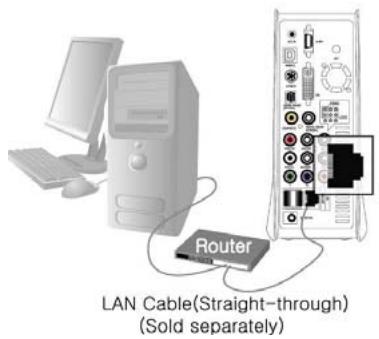

Connexion au reseau 23

3 Telecommande et menu de CONFIGURATION 24

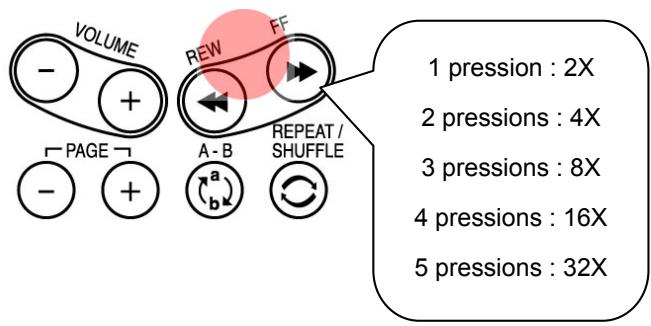

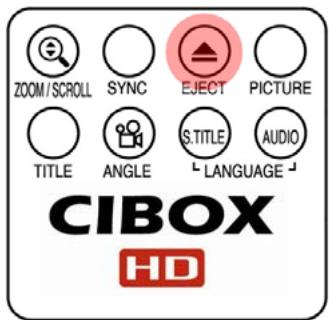

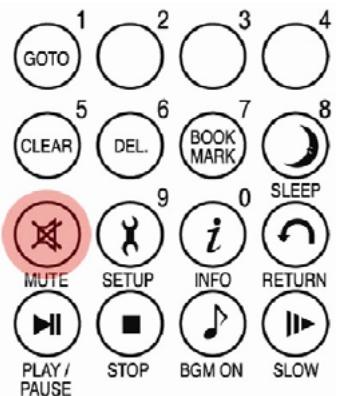

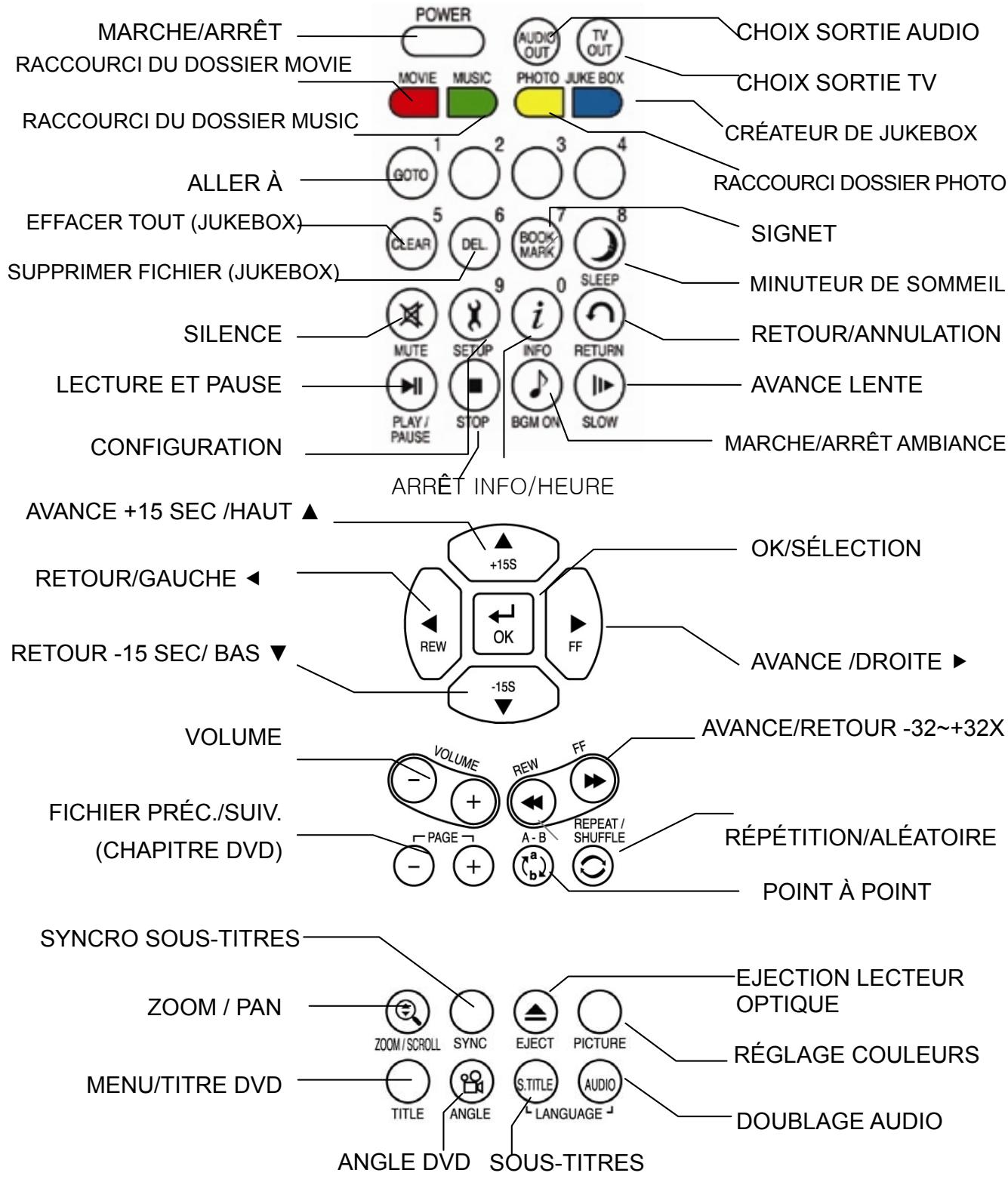

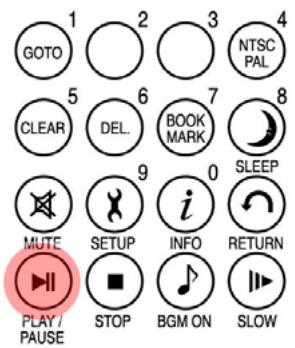

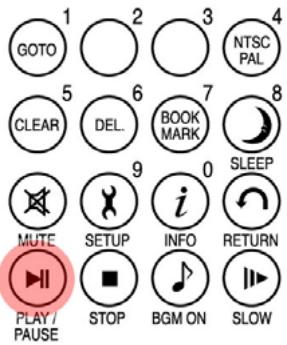

Structure de la télécommande 24

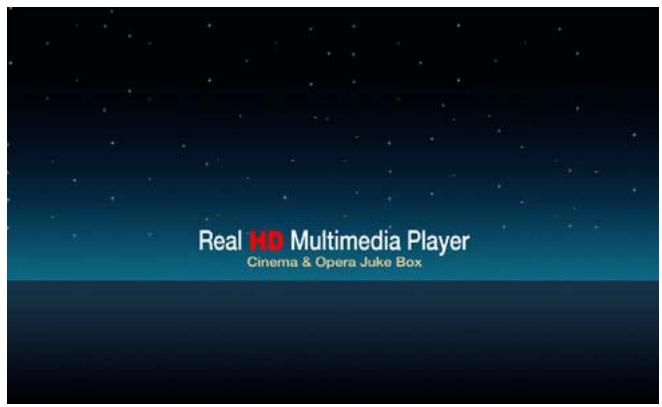

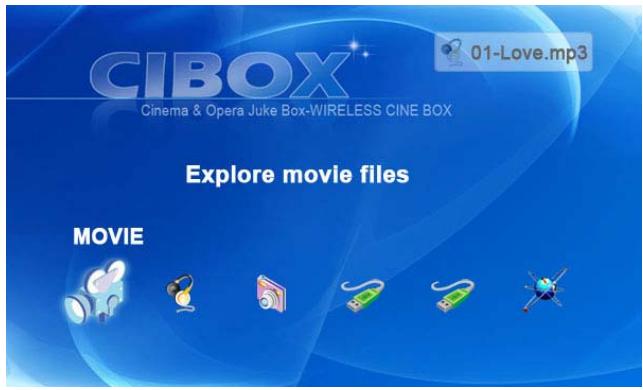

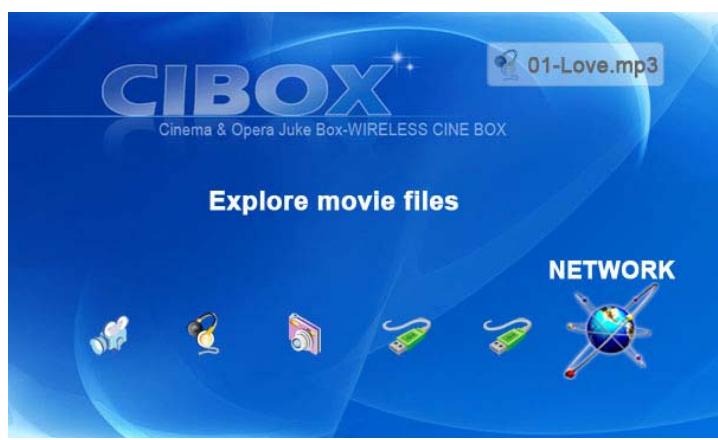

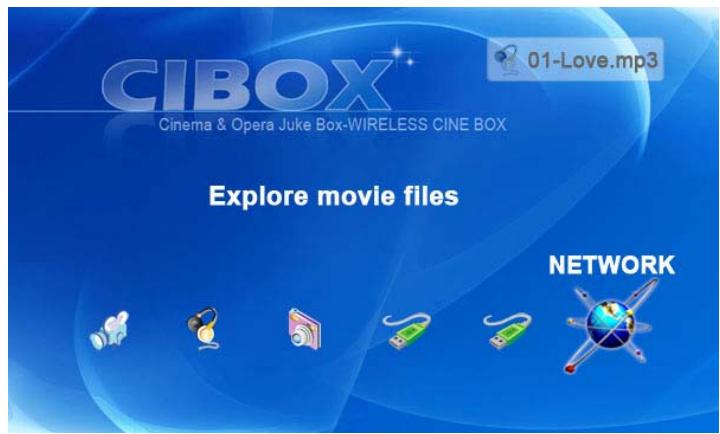

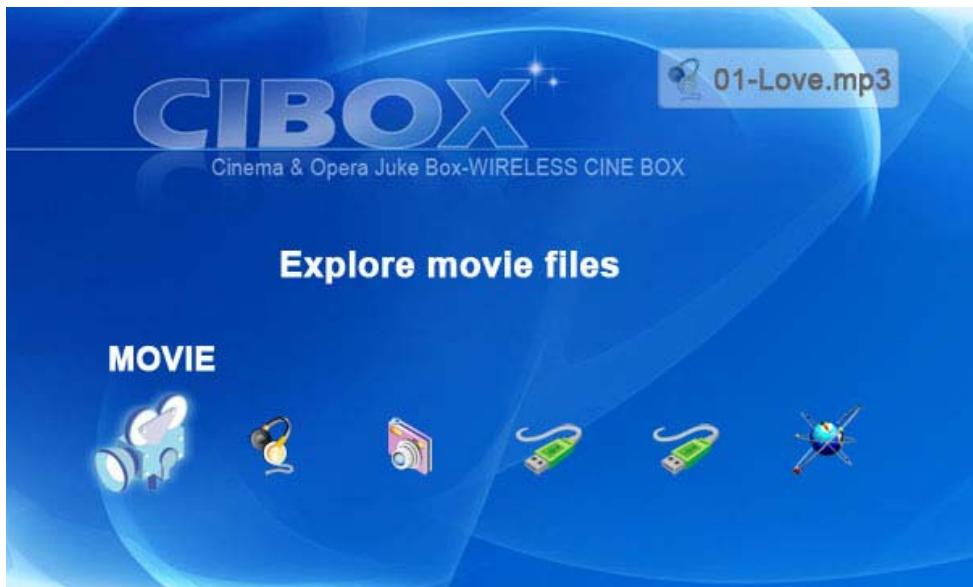

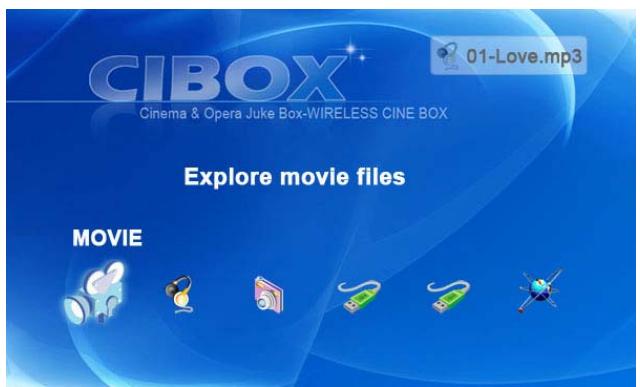

Message de démarrage et menu principal 25
Description de chaque icône du menu principal 26

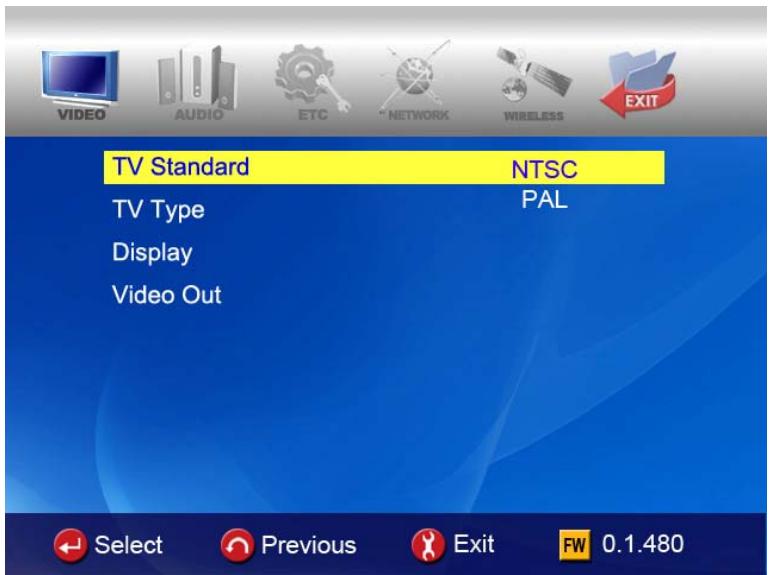

Menu CONFIGURATION et comment configurer 27

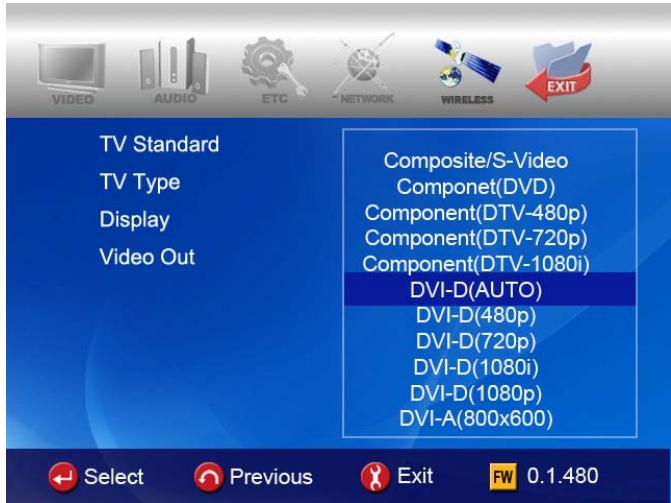

Modification des paramètres VIDÉO 28

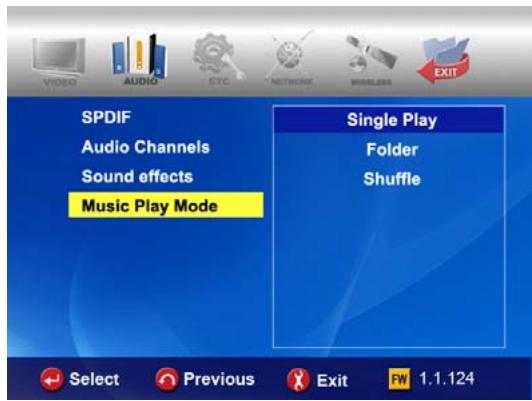

Modification des paramètres AUDIO 29

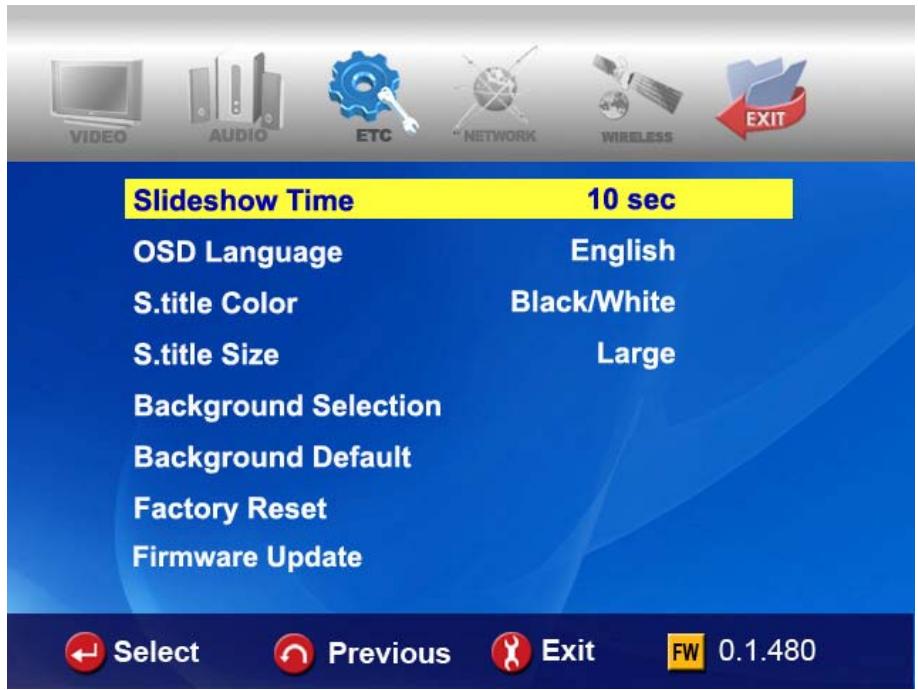

Paramètres ETC (autre) 30

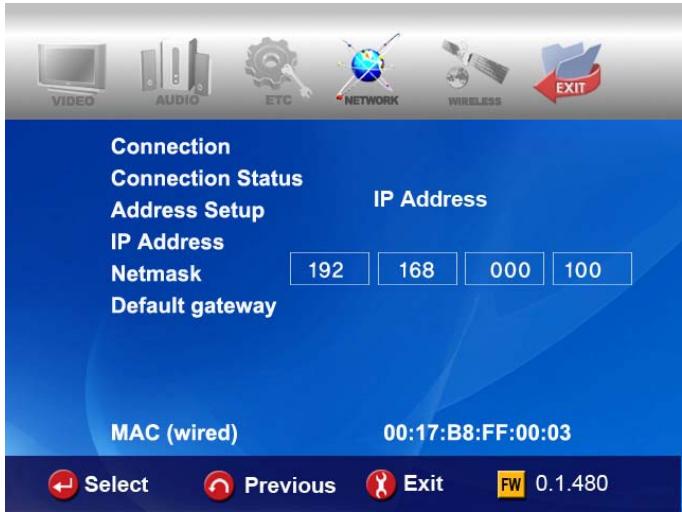

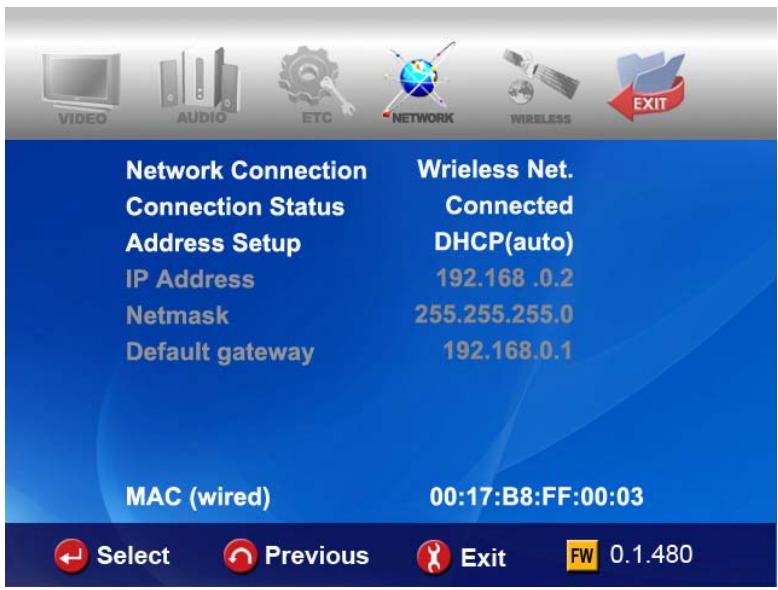

Paramètres RÉSEAU 31

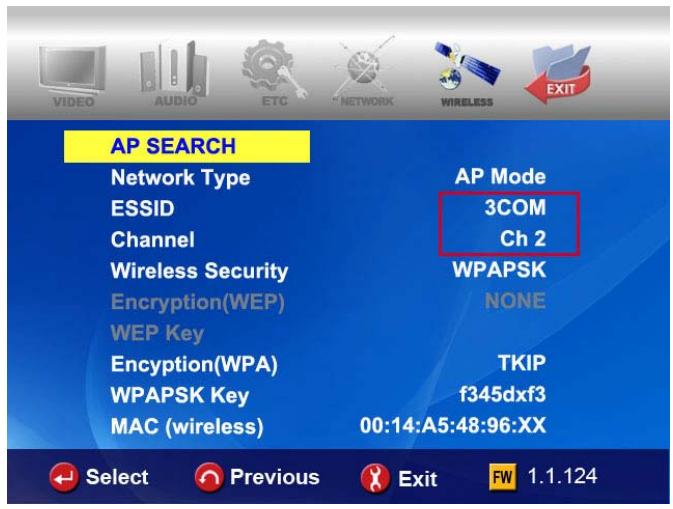

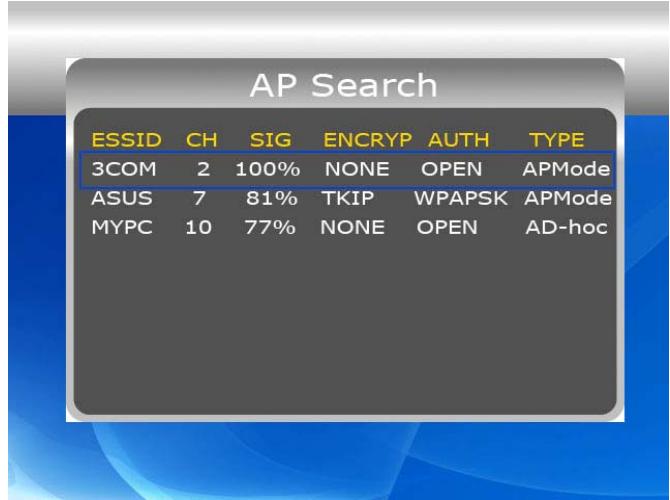

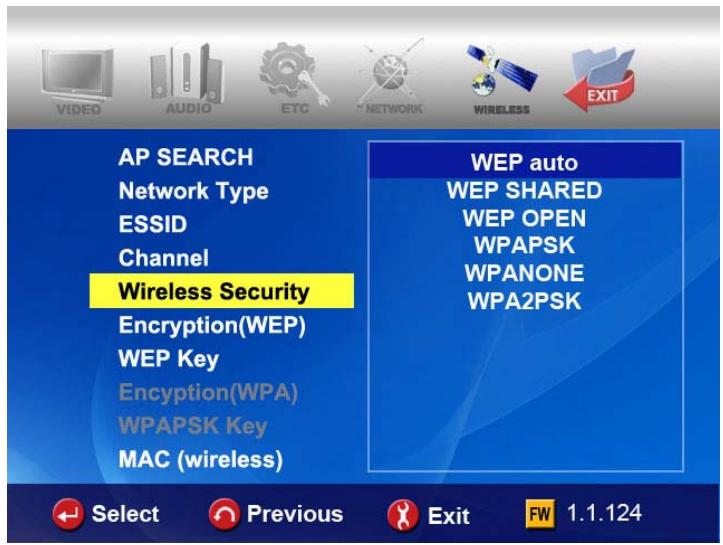

SANS-FIL (réglage automatique) 32

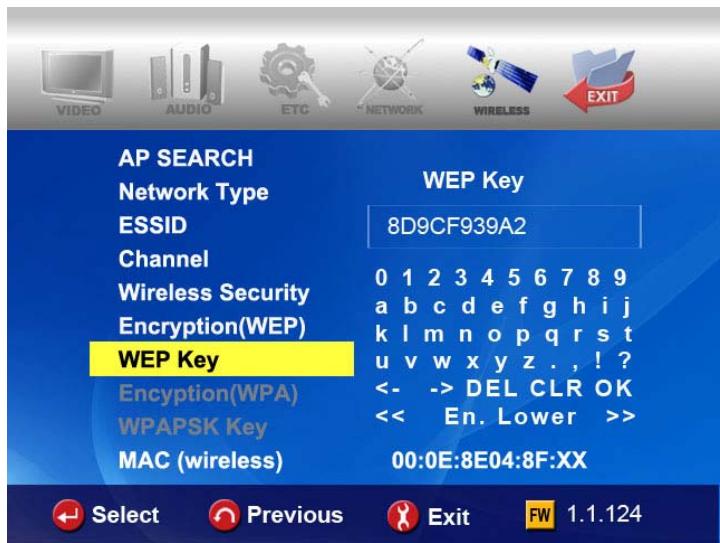

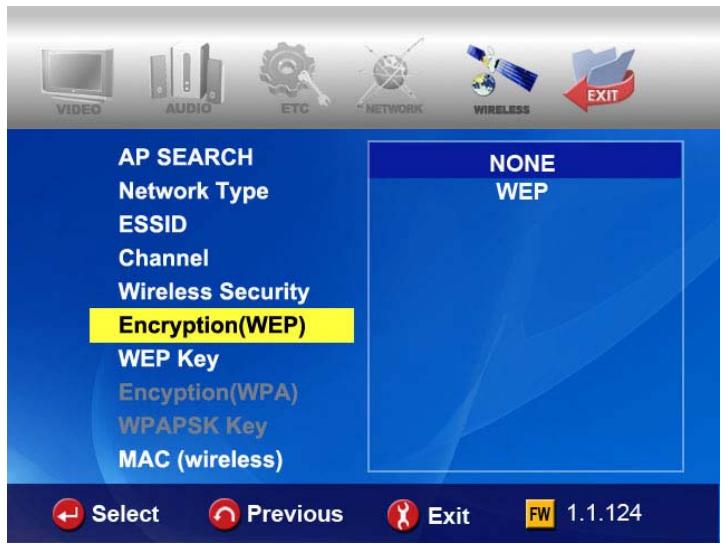

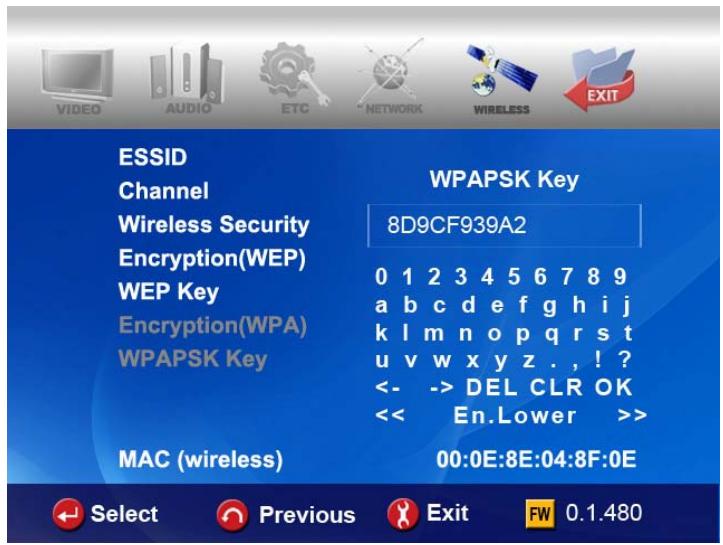

SANS-FIL (réglage manuel) 34

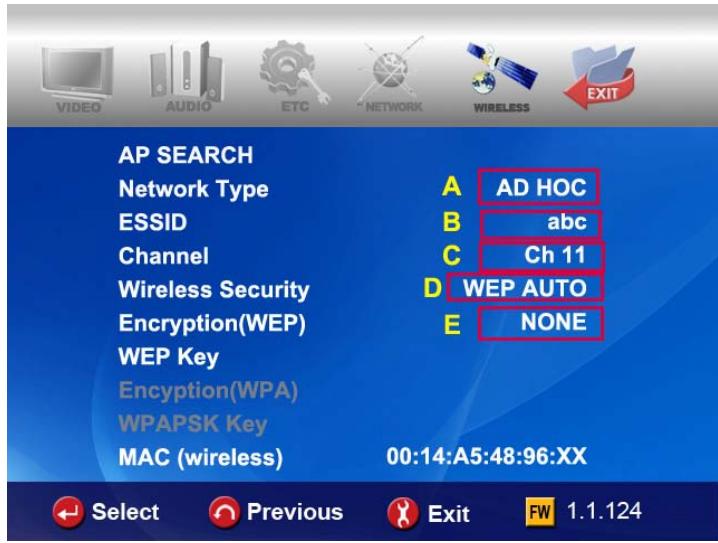

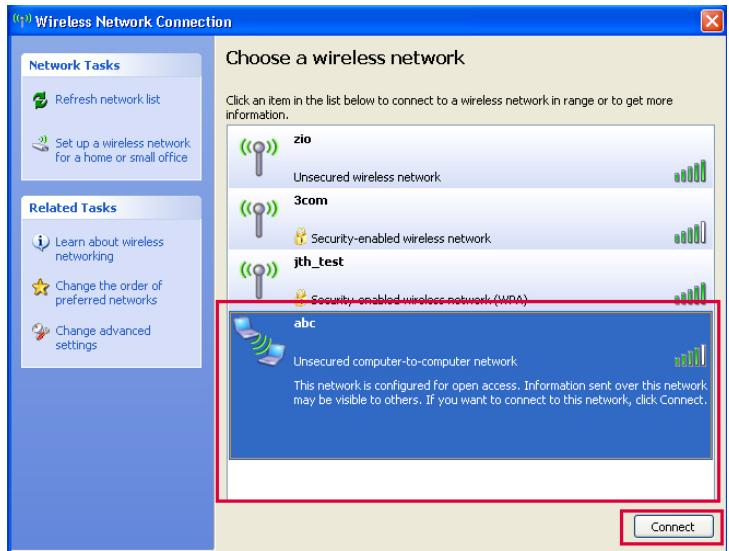

SANS-FIL (réglage AD-HOC) 37

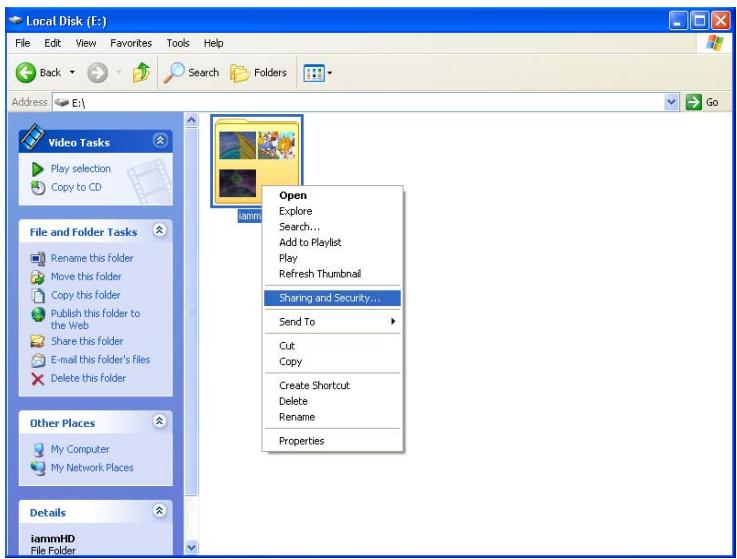

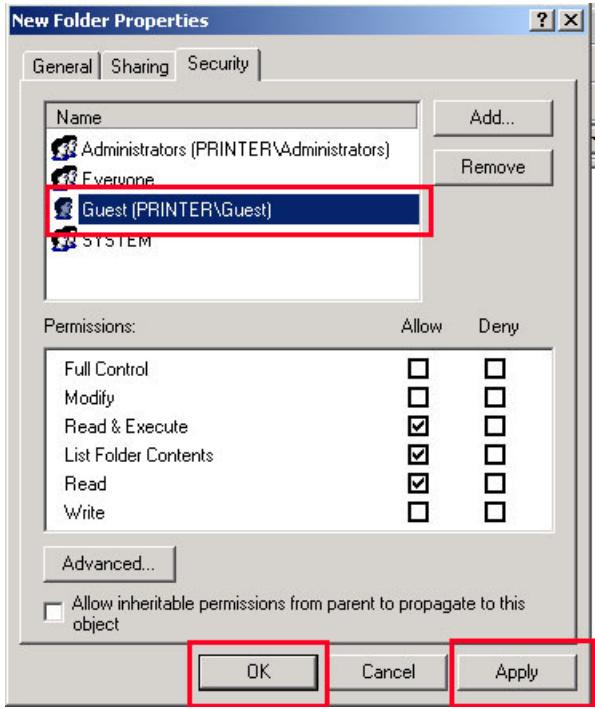

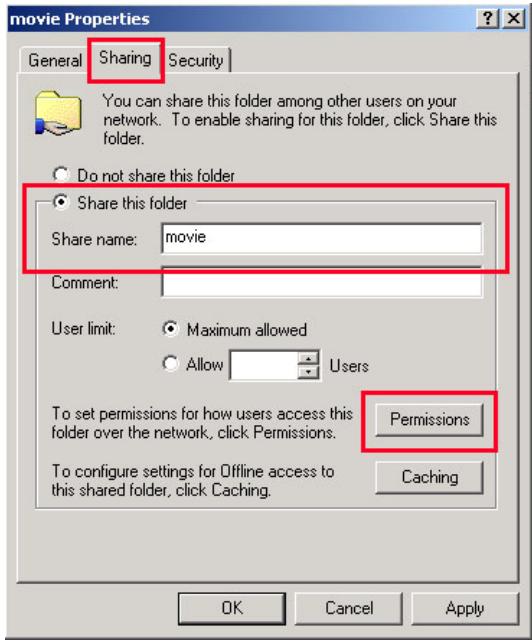

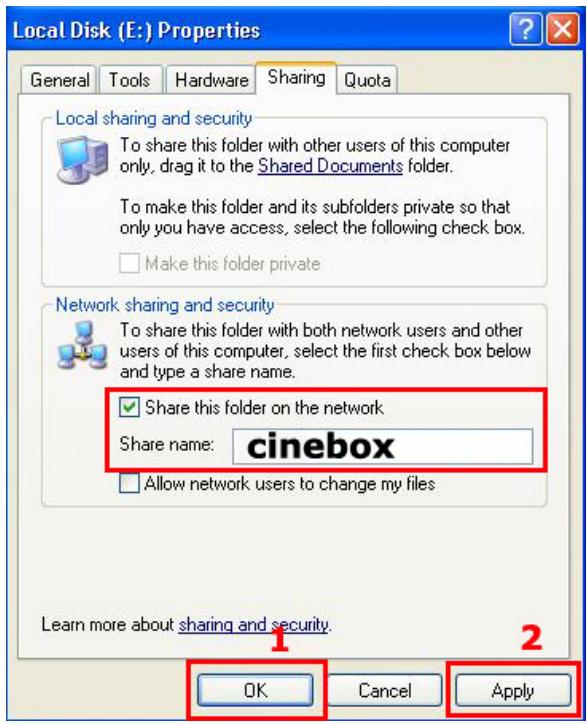

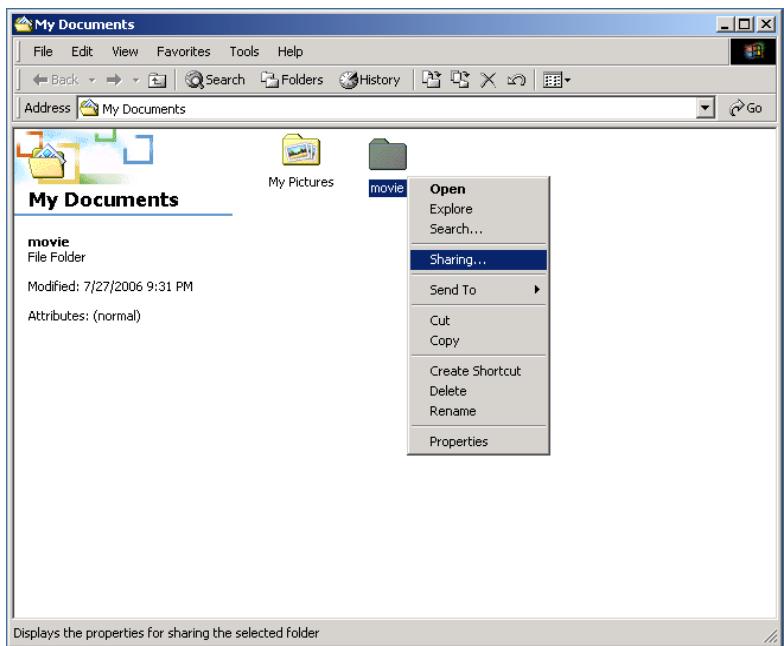

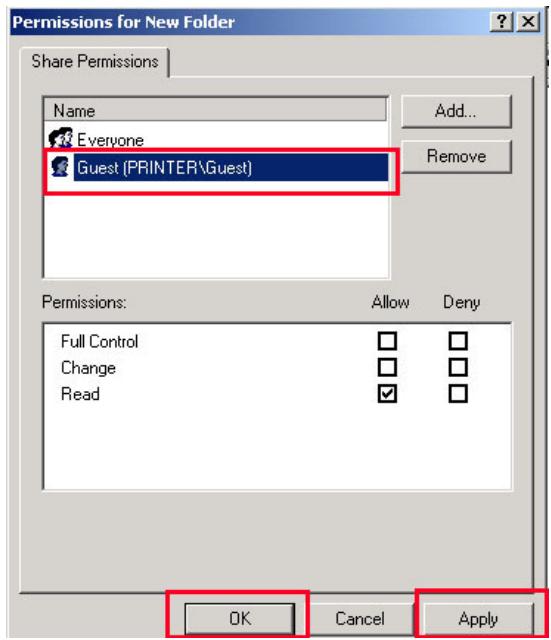

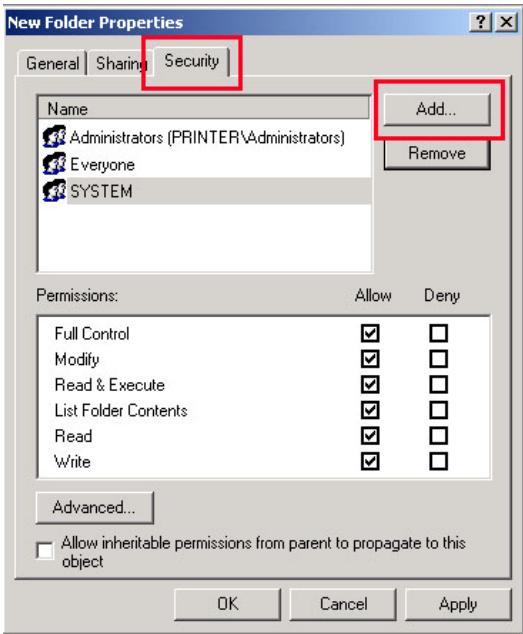

Réglage du partage du réseau local LAN (PC) 39
Configuration réseau sous Windows 2000 40

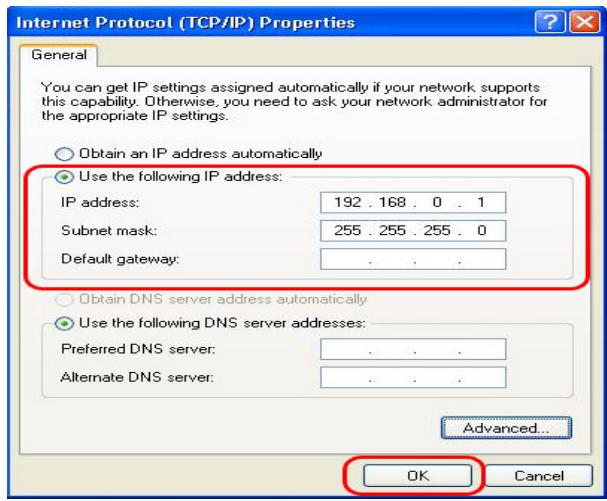

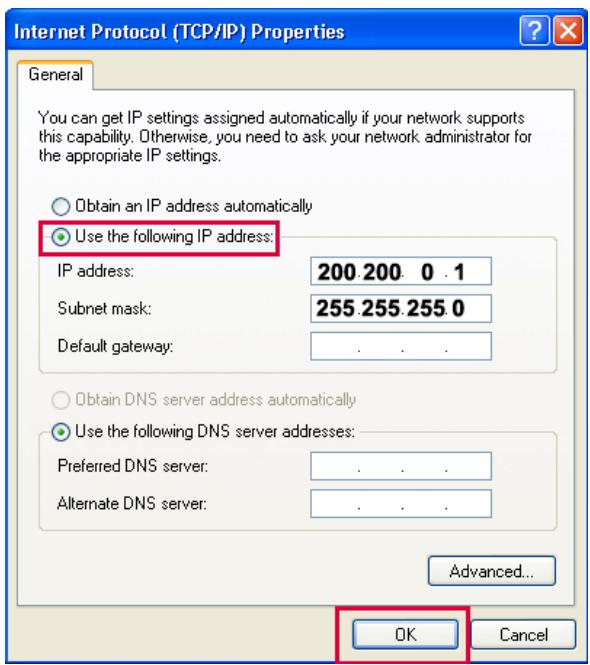

Configuration de I'adresse IP 45

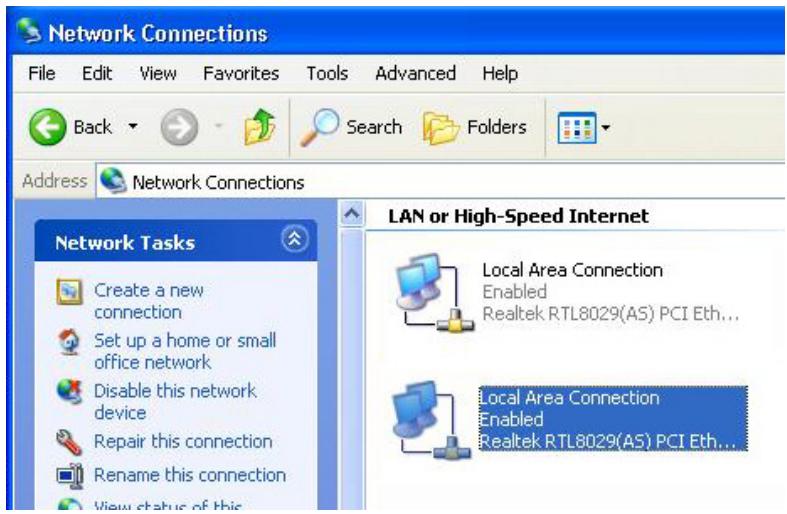

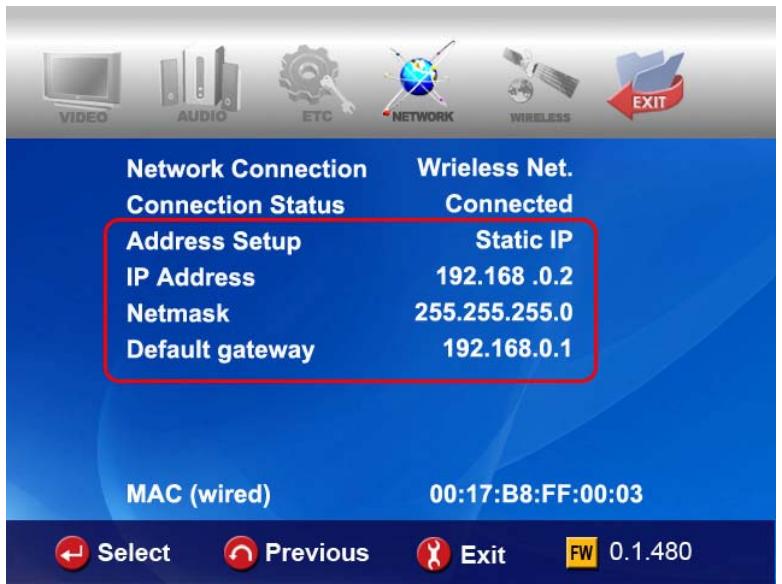

: configuration Ethernet avec une connexion directe 43

4 LECTURE DE FICHIER MULTIMÉDIA 47

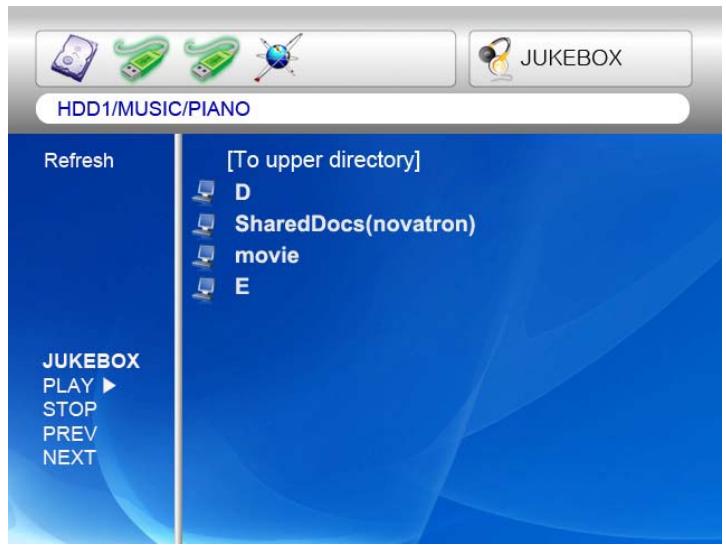

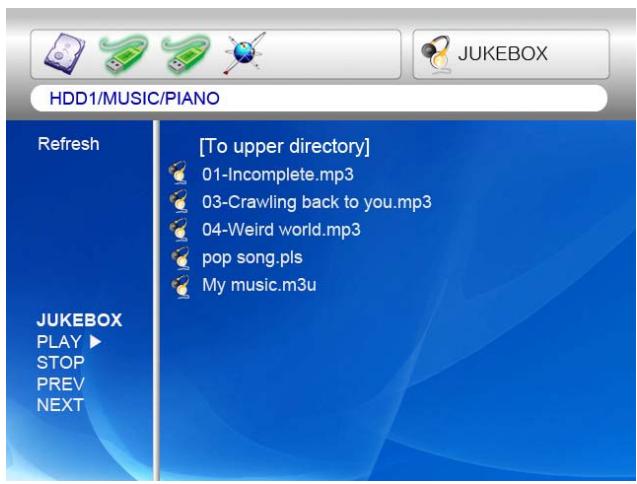

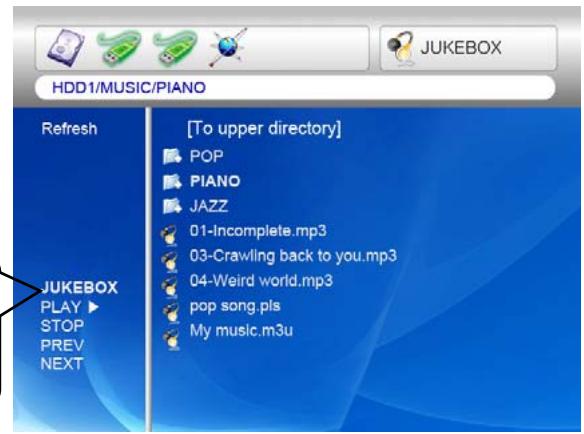

Utilisation de JUKEBOX CREATOR (BGM ON) 47

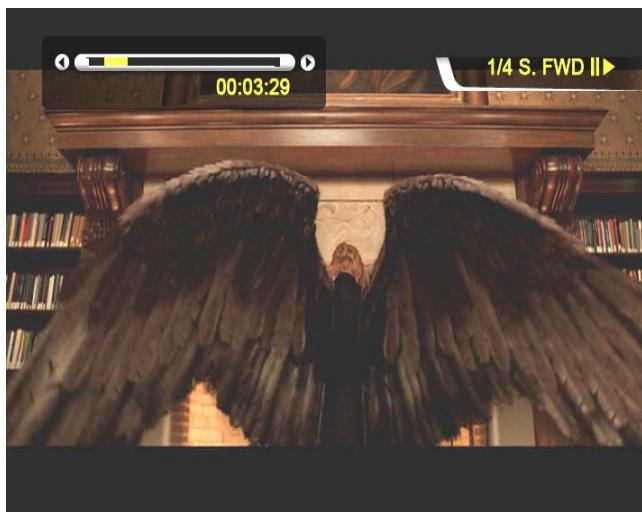

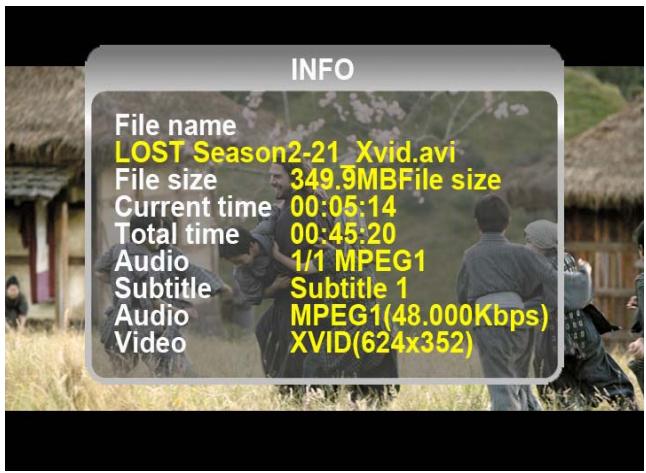

Utilisation d'un fichier film 48

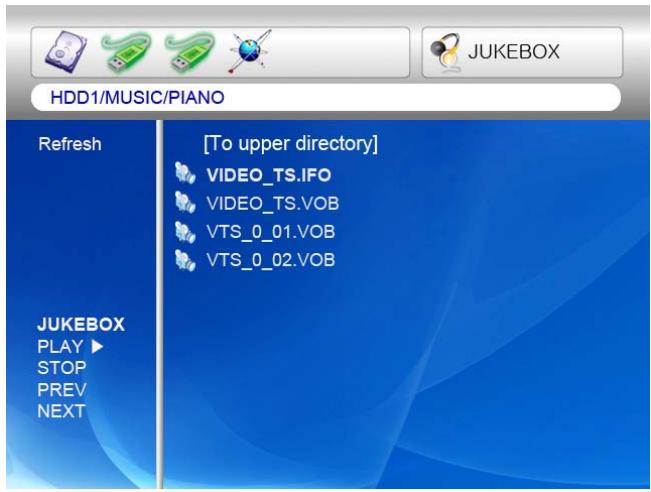

Creation d'une bibliothèque de DVD et utilisation 55

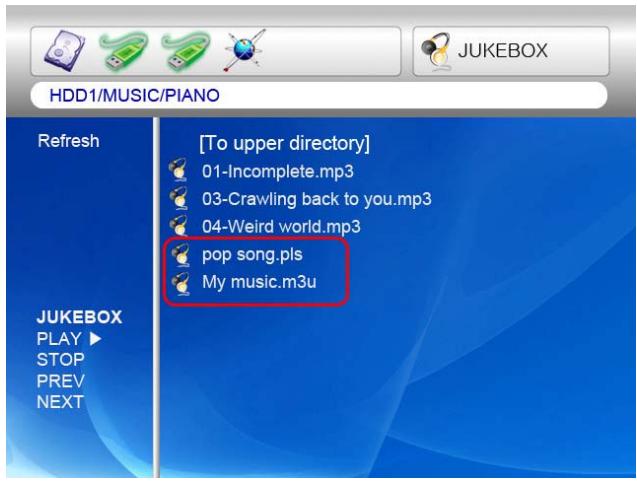

Utilisation d'une bibliothèque musicale 57
Utilisation d'une bibliothèque de photos 58

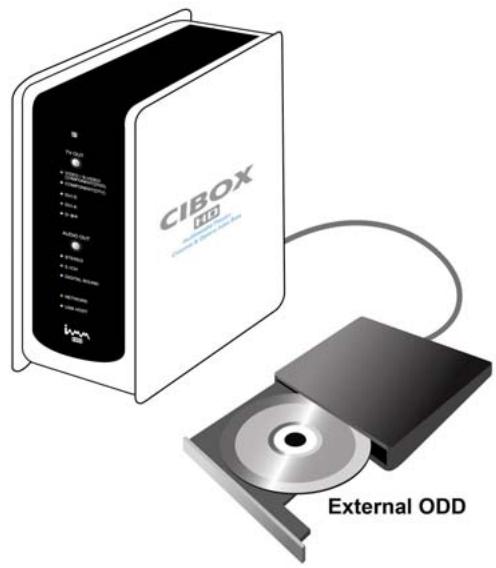

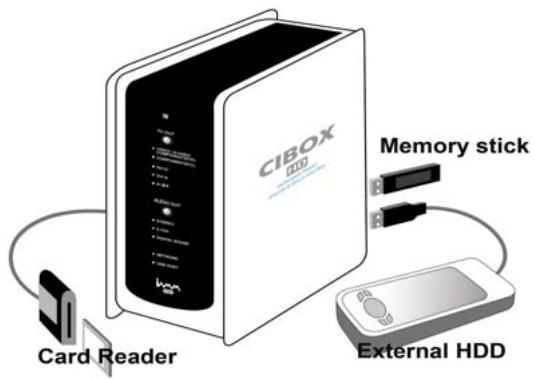

Connexion des appareils USB externes 59

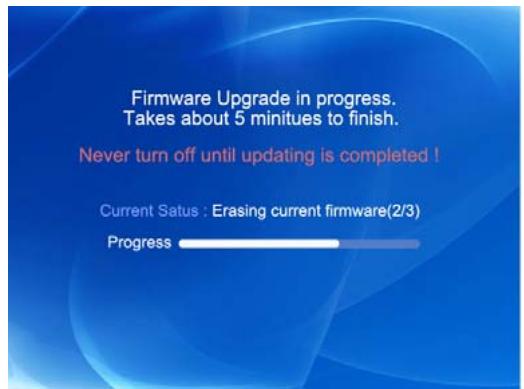

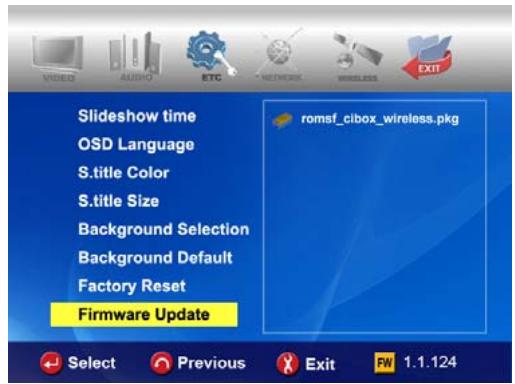

5 Mise à jour du microprogramme 60

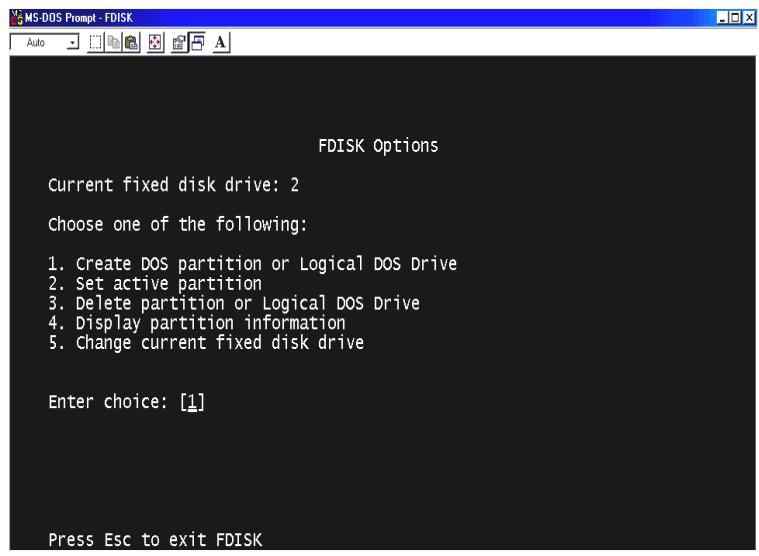

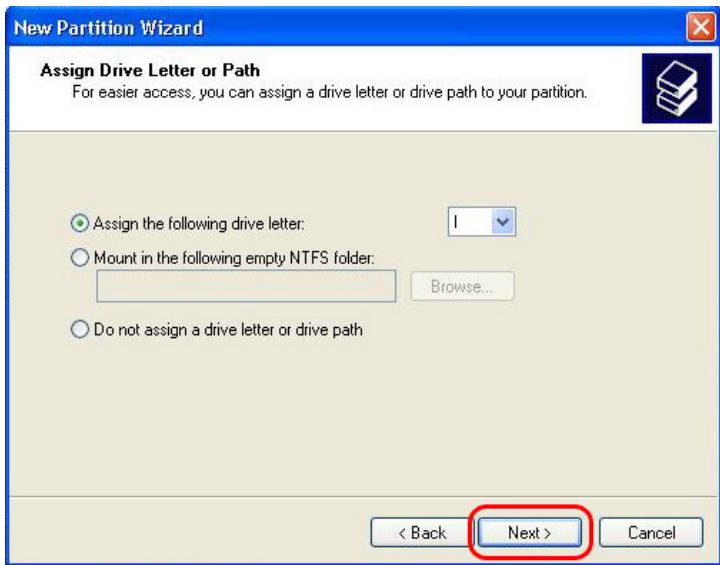

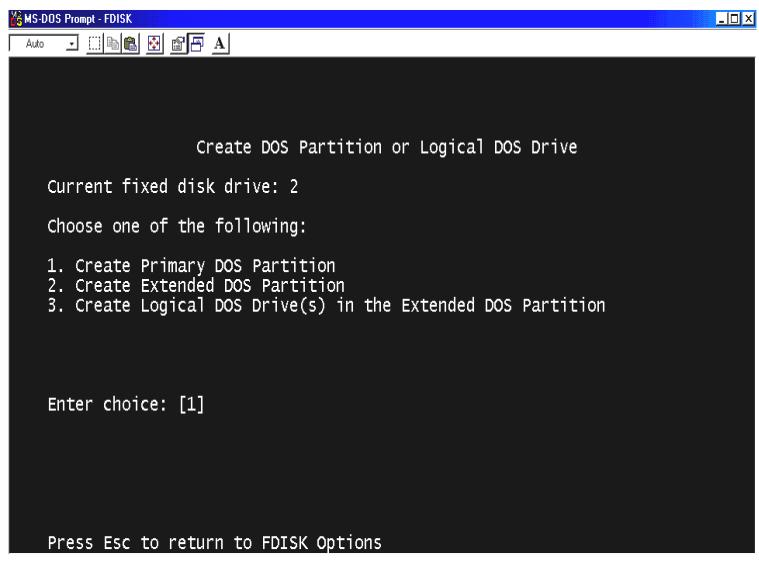

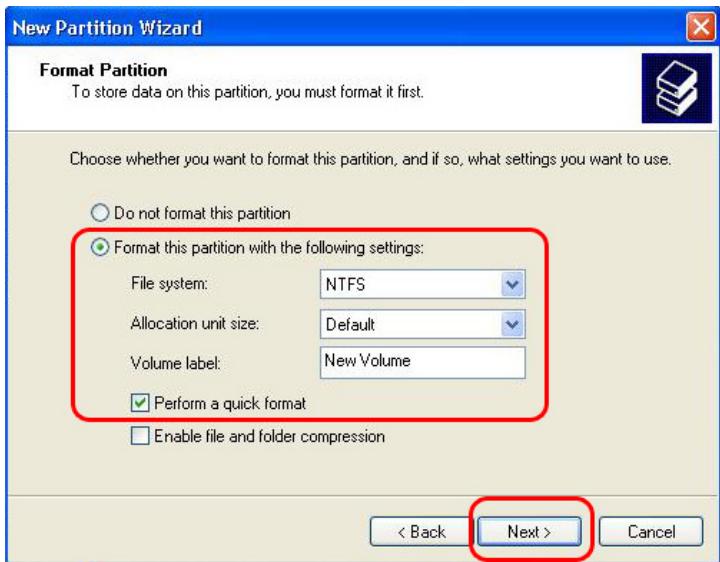

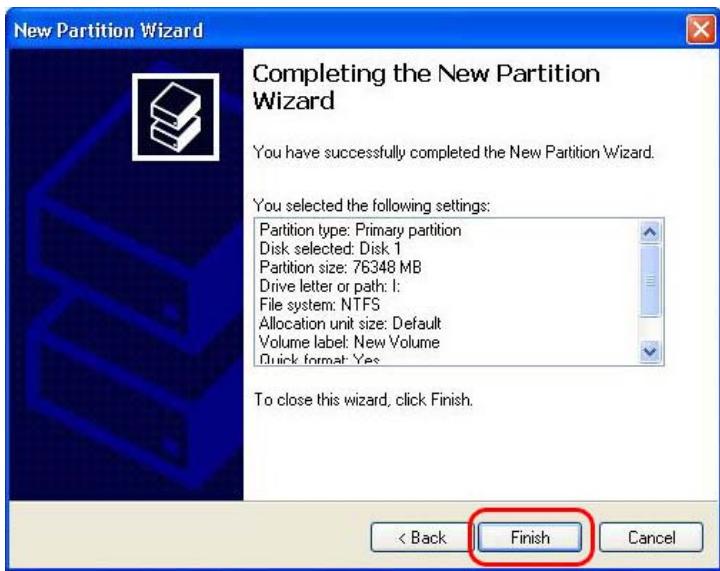

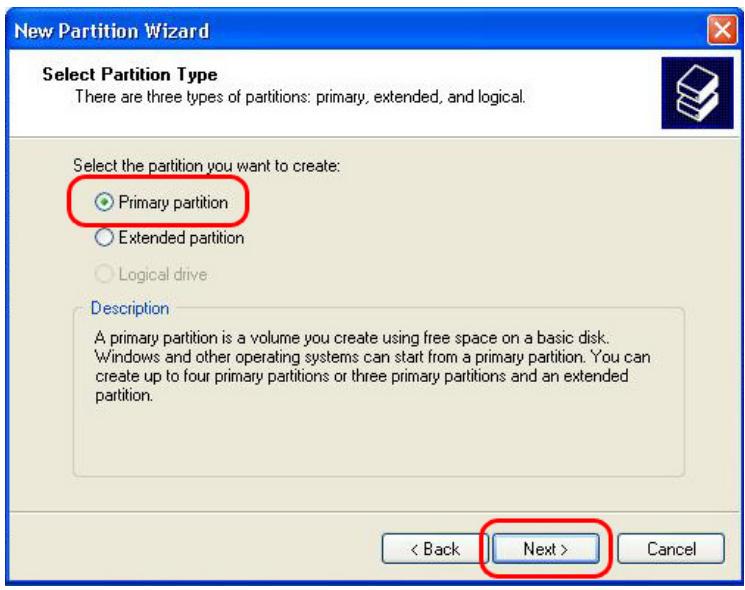

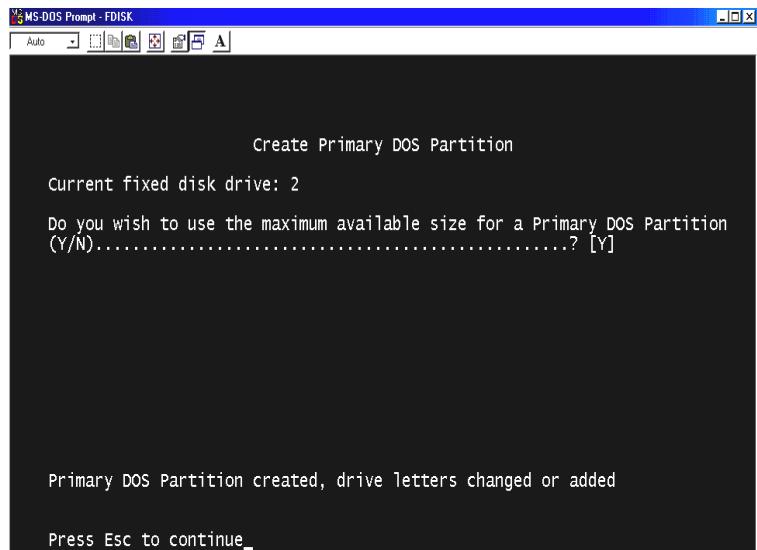

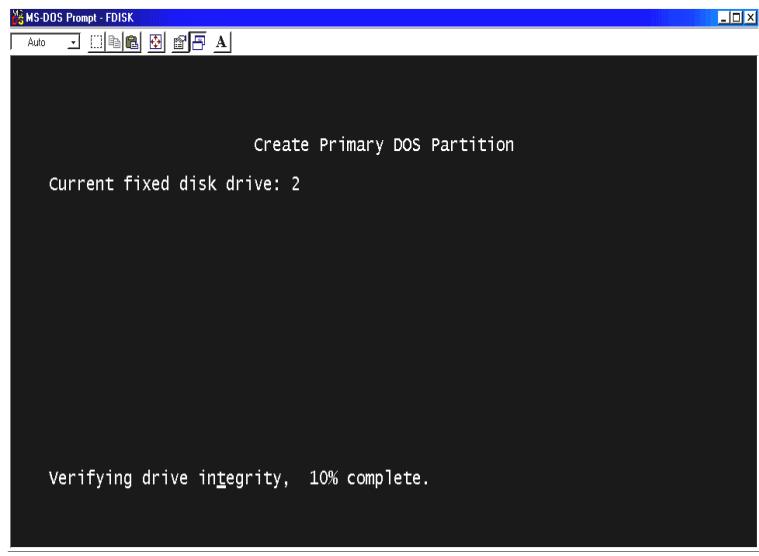

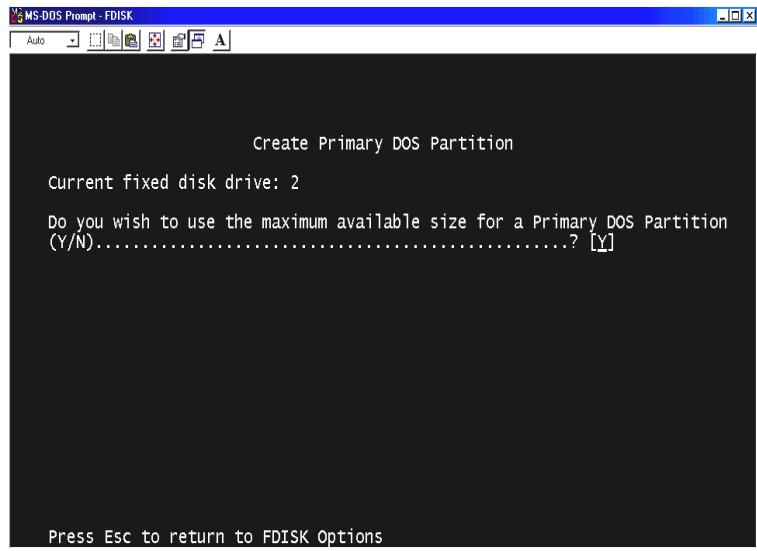

6 Partition et formatage du disque dur 61

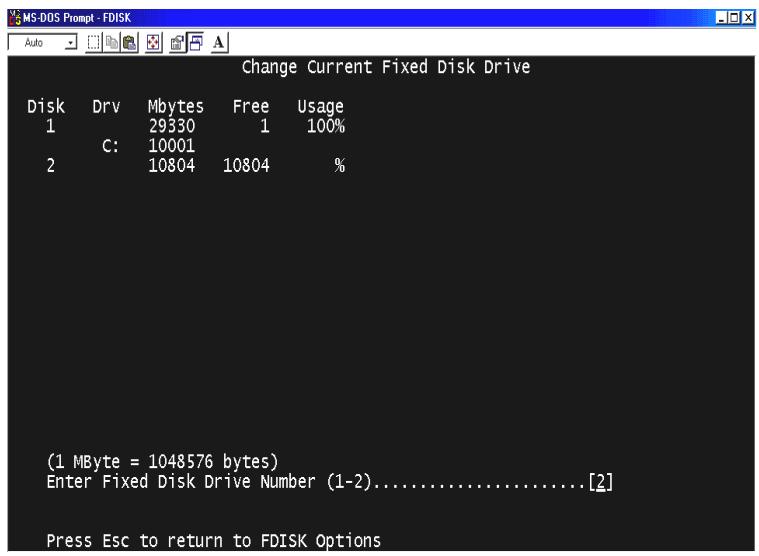

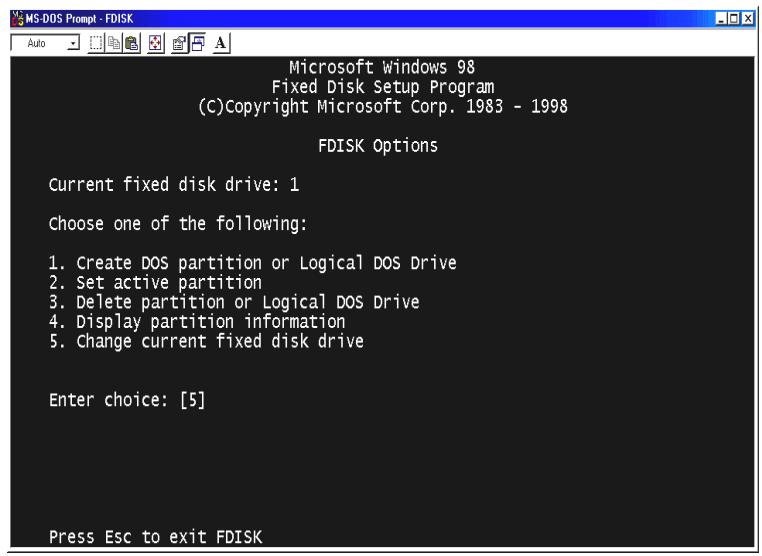

Dans I'environnement Windows 98SE/ME 61

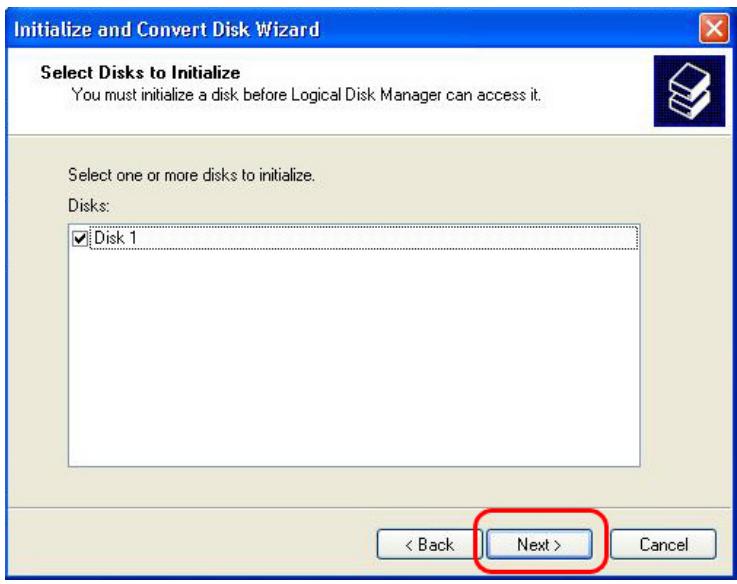

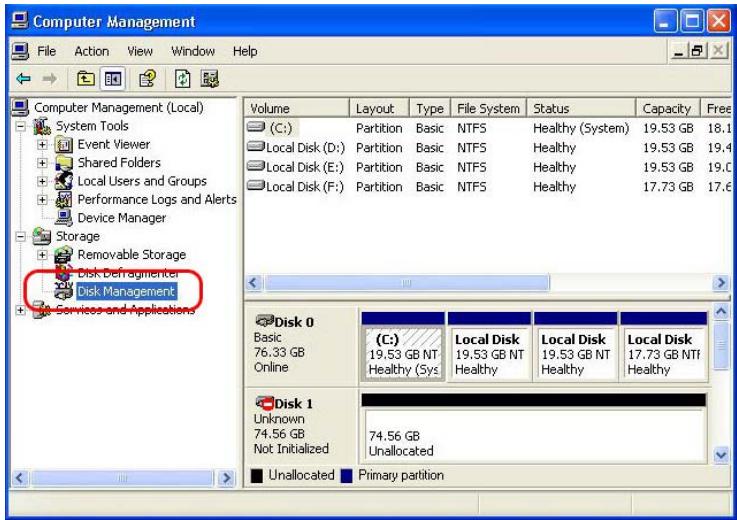

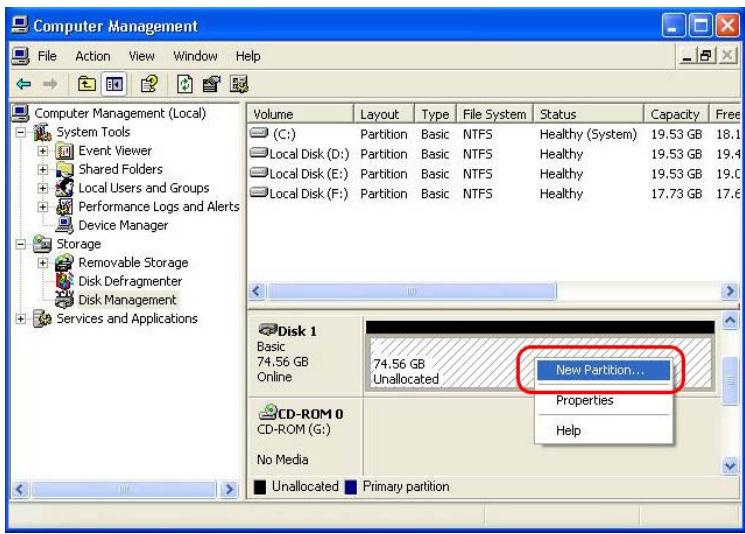

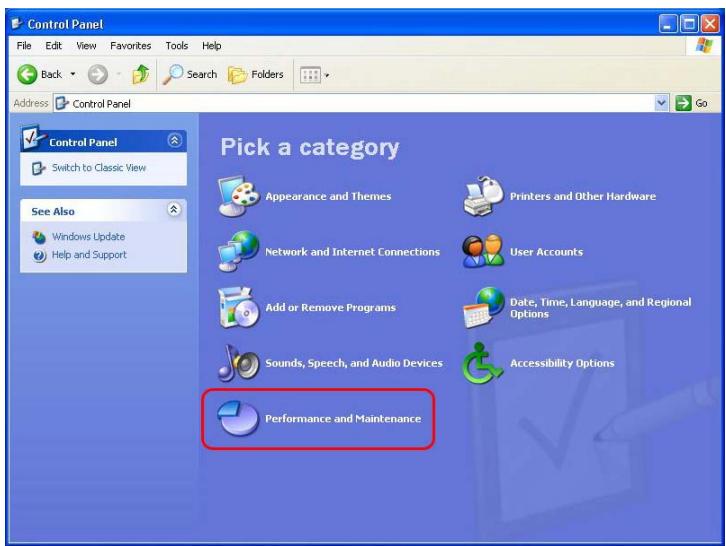

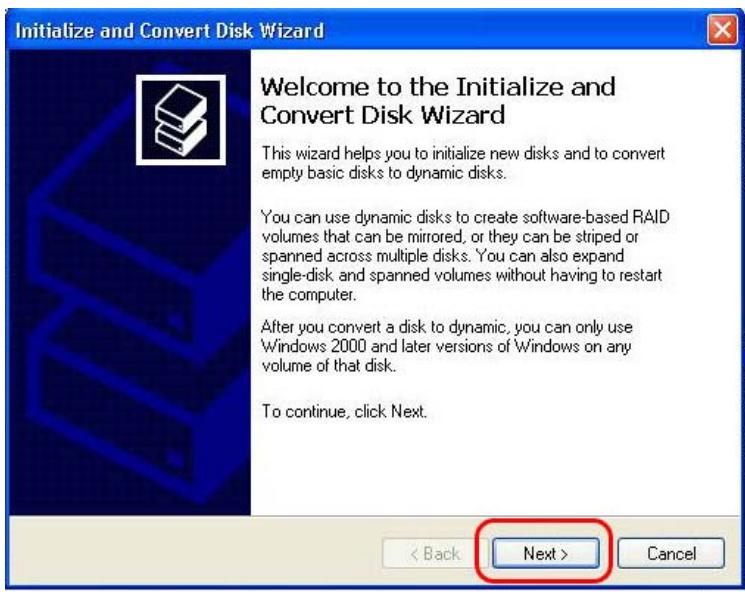

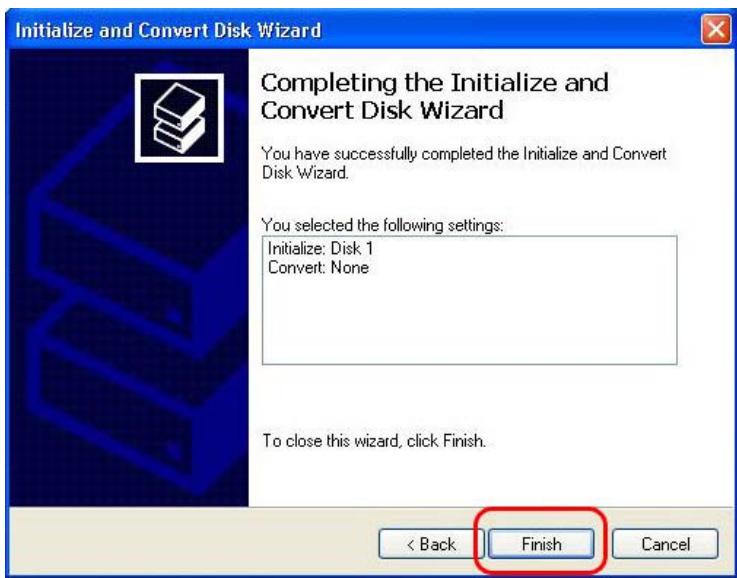

Dans I'environnement Windows 2000/XP 65

A Dépannage 69

B CARACTERISTIQUES 73

Wireless CINE BOX

Wireless CINE BOX

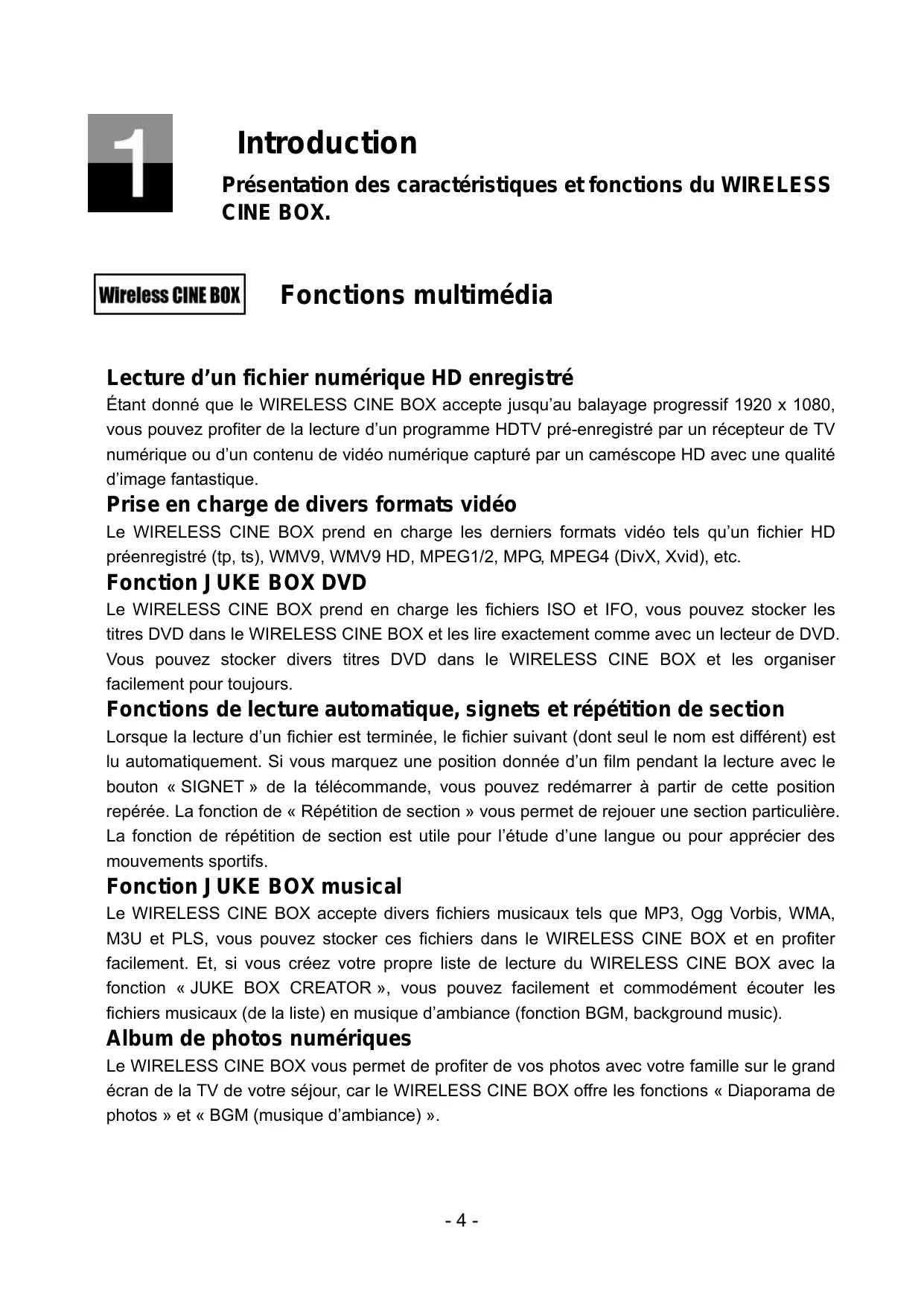

Fonctions multimédia

Lecture d'un fichier numérique HD enregistré

Étant donné que le WIRELESS CINE BOX accepte jusqu'àu balayage progressif 1920 x 1080, vous pouvez profiter de la lecture d'un programme HDTV pré-enregistré par un récepteur de TV numérique ou d'un contenu de video numérique capturé par un caméoscope HD avec une qualité d'image fantastique.

Prise en charge de divers formats video

Le WIRELESS CINE BOX prend en charge les derniers formats video tels qu'un fichier HD préenregistré (tp, ts), WMV9, WMV9 HD, MPEG1/2, MPG, MPEG4 (DivX, Xvid), etc.

Fonction JUKE BOX DVD

Le WIRELESS CINE BOX prend en charge les fichiers ISO et IFO, vous pouvez stocker les titres DVD dans le WIRELESS CINE BOX et les dire exactement comme avec un lecteur de DVD. Vous pouvez stocker divers titres DVD dans le WIRELESS CINE BOX et les organiser facilement pour toujours.

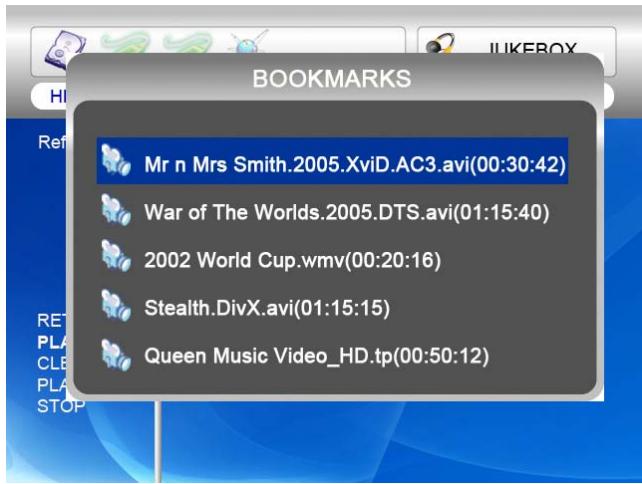

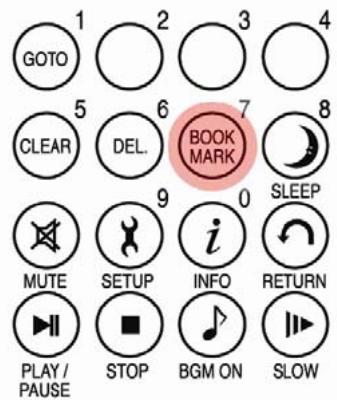

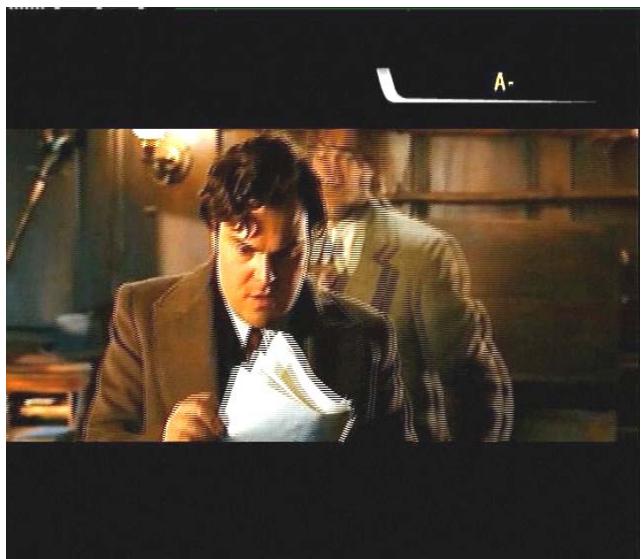

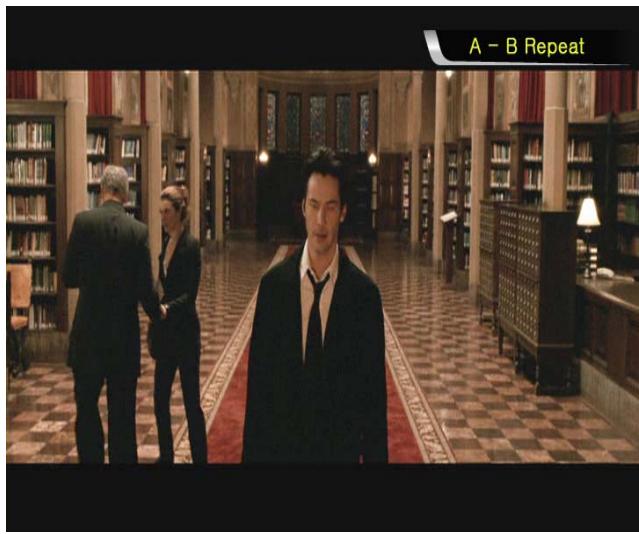

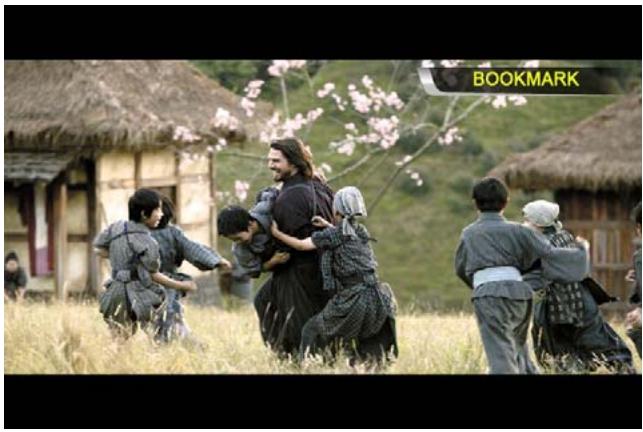

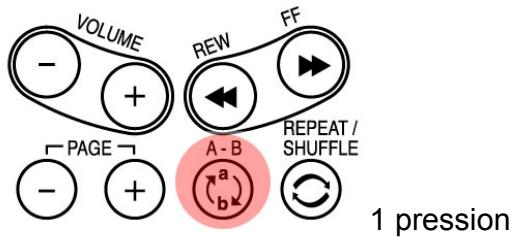

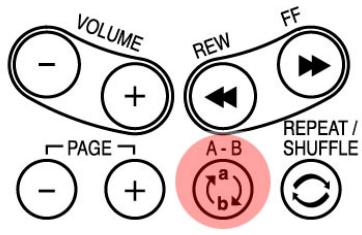

Fonctions de lecture automatique, signets et répétition de section

Lorsque la lecture d'un fichier est terminée, le fichier suivant (dont seul le nom est différent) est lu automatiquement. Si vous marquez une position donnée d'un film pendant la lecture avec le bouton « SIGNET » de la télécommande, vous pouvez redémarrer à partir de cette position repérée. La fonction de « Répétition de section » vous permet de rejouer une section particulière. La fonction de répétition de section est utile pour l'étude d'une langue ou pour appréciencer des mouvements sportifs.

Fonction JUKE BOX musical

Le WIRELESS CINE BOX accepte divers fischiers musicaux tels que MP3, Ogg Vorbis, WMA, M3U et PLS, vous pouvez stocker ces fischiers dans le WIRELESS CINE BOX et en profiter facilement. Et, si vous creez votre propre liste de lecture du WIRELESS CINE BOX avec la fonction « JUKE BOX CREATOR», vous pouze facilement et commodément écouter les fischiers musicaux (de la liste) en musique d'ambiance (fonction BGM, background music).

Album de photos numériques

Le WIRELESS CINE BOX yous permit de profiter de vos photos avec voire famille sur le grand écran de la TV de votreSEDjour,car le WIRELESS CINE BOX offre les fonctions « Diaporama de photos » et « BGM (musique d'ambiance) »

Sortie audio analogique 5.1 CH et mélange réduit à 2 canaux

Le WIRELESS CINE BOX peut sourir un signal audio analogue (signal decodé), car il peut décoder lui-même en interne un signal numérique (signal de son audio de haute qualité tel que AC3, DTS) en signal analogique. Ainsi, vous pouvez profiter d'un son de haute qualité 5.1CH sans apparéil complémentaire onéreux tel qu'un décodeur ou un récepteur DTS. Et, puisque le WIRELESS CINE BOX prend en charge le mélange réducteur en 2 canaux, les utilisateurs qui possèdent seulement des haut-parleurs pour 2 canaux peuvent également profiter d'une piste audio multi canaux.

Connecteur DVI haute qualité

Le connecteur DVI du WIRELESS CINE BOX envoie un signal numérique de haute qualité, vous pouvez donc profiter d'une image de haute qualité sans aucune déformation.

Diffusion sur un réseau filaire/sans fil

Sans procedure de copie des fichiers d'un PC au WIRELESS CINE BOX par un cable USB, you pouvez envoyer divers fichiers multimédia de votre PC sur le WIRELESS CINE BOX et les directement sur votre TV par la solution reseau du WIRELESS CINE BOX.

Module et antennne de réseau local sans fil installés

Le WIRELESS CINE BOX possède un module réseau local filaire et sans fil qui prend en charge la fonction turbo, la sécurité WEP et une antenné haute sensibilité de 5dBi, vous pouvez donc connecter le facilement dans tout environnement réseau sans fil.

L'HÔTE USB 2.0 vous permet de vous connecter avec divers appareils USB externes

Le WIRELESS CINE BOX possède deux (2) ports HÔTES USB 2.0, vous pouvez connecter divers apparéils USB externes tels qu'un disque dur externe, une clé USB, un apparéil photo numérique, etc.

Mémoire de masse externe

Le WIRELESS CINE BOX fonctionne parfaitement comme mémoire de masse USB externe pour votre PC via l'USB 2.0 à grande vitesse, vous poupez y stocker une quantité importante de données et les gérer facilement.

Wireless CINE BOX

Formats acceptés

Vidéo	Formats de fichiers HD (tp,ts), Windows Media 9, Windows Media 9 HD DivX3.11, DivX4, DivX5, DivX HD, Xvid, MPEG1, MPEG2(IFO, VOB, ISO)
Sous-titres	SMI, SUB, SRT
Audio	MP3, Ogg Vorbis, WMA, AC3, DTS
Image	JPEG, BMP, PNG

Taux de transfert minimum nécessaire

Format	Réseau local filaire et sans fil	USB 2.0 (HÔTE)
MPEG1/2	12 Mbps	10 Mbps
DivX, Xvid	1,5 Mbps	1,5 Mbps
WMV9	8 Mbps	8 Mbps

• Mème si le format d'un fichier video se trouve dans le tableau ci-dessus, il peut ne pas être lu correctement si la résolution et le taux de transfert du fichier video dépassent une valeur donnée.
• Mème si un format de fichier video se trouve dans le tableau ci-dessus, le fichier video peut ne pas être lu correctement en fonction de la vitesse (performances) des appareils USB externes ou de la vitesse (performances) des appareils composant l'environnement réseau.
• Mème si le format de fichier video figure dans le classement ci-dessus, le fichier n'est pas lu si le fichier est encodé avec l'option GMC ou QPEL.
• Le format AVI (Audio Video Entrelacées) est un format conteneur. Ceci signifie qu'il peut containir de nombreuses combinaisons différentes de codecs. Ainsi, même si le WIRELESS CINE BOX prend en charge la plupart de fichiers AVI, certains peuvent ne pas être lus correctement par l'appareil.

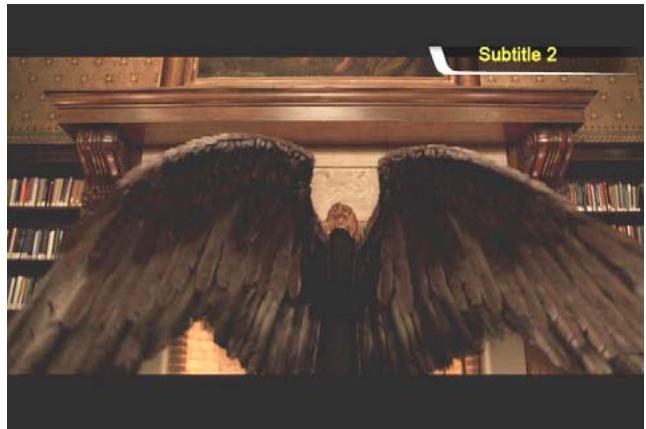

• Les sous-titres ne sont reconnus correctement que si le nom du fichier des sous-titres est exactement identique à celui du film.
• Un fichier audio encode avec une technologie de protection contre la copie n'est pas lu correctement.
• Mème si le WIRELESS CINE BOX peut dire jusqu'à 2048 x 1352 (JPEG), il peut ne pas fonctionner correctement si la dimension de l'image JPEG dépasse 1920 x 1080.

Standard de télévision de chaque pays
Corée, Amérique du Nord	Europe et autres
NTSC	PAL
※ Le mode de sortie TV est régé d'origine sur PAL/Composite ※ Si vous foulez changer de mode de sortie TV, vous pouze utiliser les touches TV OUT de la télécommande ou en façade du boîtier du WIRELESS CINE BOX. ※ La DEL en façade du WIRELESS CINE BOX s'allume à la position correspondante lorsque vous appuyez sur la touche TV OUT avec un intervalle de 2 à 3 secondes.
DEL de la FAÇADE DU WIRELESS CINE BOX	Touchche TV OUT de changement de mode de sortie TV POWER MOVIE MUSIC PHOTO JUKE BOX GOTO 1 2 3 4
	Touchche AUDIO OUT de changement de mode de sortie AUDIO POWER MOVIE MUSIC PHOTO JUKE BOX GOTO 1 2 3 4
Rétérénce ※ À chaque pression sur la touche TV OUT : PAL(Composite)→480p(Composants)→576p(Composants) →480p DVI-D →576p DVI-D → DVI-A VGA 800x600 60Hz →NTSC(Composite) ※ Vous pouvez modifier et sélectionner d'autres modes de sortie des composants TV dans le menu de CONFIGURATION ※ Si rien n'apparaît sur l'écran TV, essayez d'appuyer plusieurs fois sur la touche TV OUT afin de couver le mode du téléviseur ※ La touche AUDIO OUT ne fonctionne pas pendant la lecture d'un film.

Wireless CINE BOX

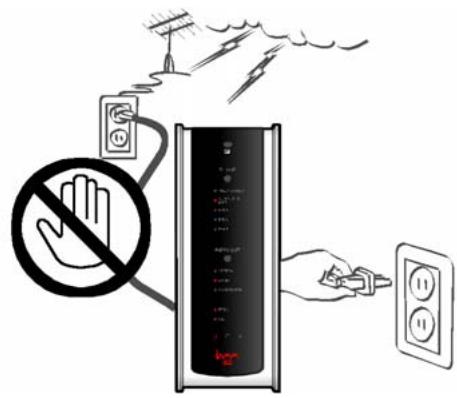

Précautions

Ne pas laisser tomber et ne pas heurter. Le disque dur interne peut etre endommagé.

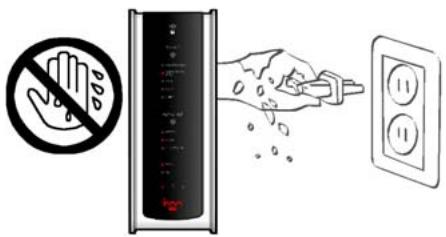

Ne pas toucher le cordon secteur avec des mains humides.

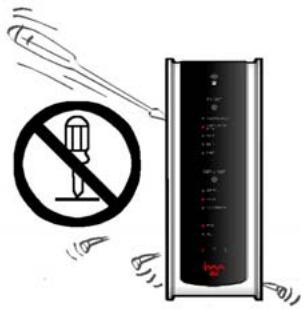

Ne pas démonter. Risque d'électrocution, depanne ou de problème imprévu. Le couvercle inférieur peut être ouvert pour installer ou remplaner le disque dur.

Ne pas boucher les ouvertures de ventilation.

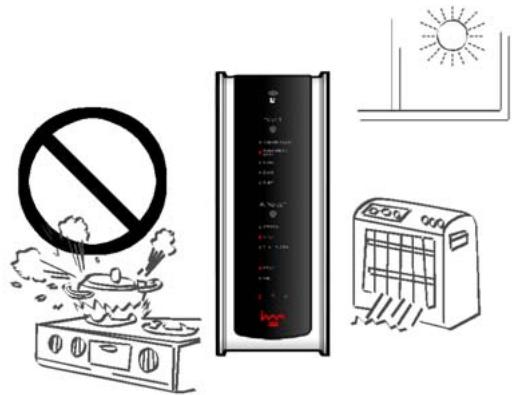

Tenir à distance d'une température et d'une humidité élevées, d'un champ magnétique et de la lumière directe du soleil.

Débrancher en cas d'orage ou d'entreposeage prolongé.

Wireless CINE BOX

Manipulation et autres précautions

• Assurez-vous d'utiliser l'adaptateur C.A. fourni avec le WIRELESS CINE BOX. Dans le cas contraire, vous pouvez rencontres des problèmes inattendus tels qu'une panne, un incendie, etc.
• Au cas où le WIRELESS CINE BOX est utilisé ou laissé totallyment couvert dans un lieu très chaud (par exemple dans une voiture) pendant longtemps, cela peut provoquer un problème imprévu.
• Ne regardez pas directement la lumière du connecteur OPTIQUE. Cela pourrait alterer vos yeux.
• En cas de non utilisation prolongée, retirez les piles de la télécommande.
• Pour nettoyer l'extérieur du WIREFLESS CINE BOX, imbibez un chiffon doux d'une solution détersive douce diluée dans l'eau, essorez le chiffon afin d'éliminer l'excès de liquide, essuyez la zone concernée de l'extérieur et terminez par un essuyage avec un chiffon sec.
• Assurez-vous que le WIRELESS CINE BOX n'est pas mis hors tension soudainement alors qu'il fonctionne (lecture, transfert de fichier, mise à niveau du microprogramme, etc.). En cas de mise hors tension soudaine pendant le fonctionnement, vousdezuez controller le disque dur avec l'utilitaire de Windows (Scan Disk) après connexion à votre PC.

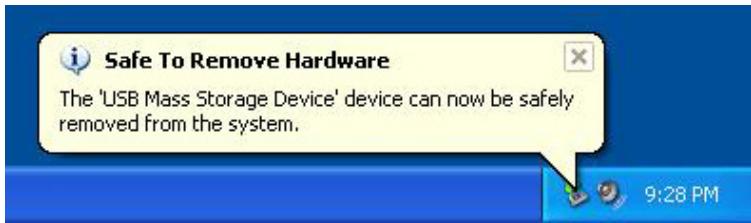

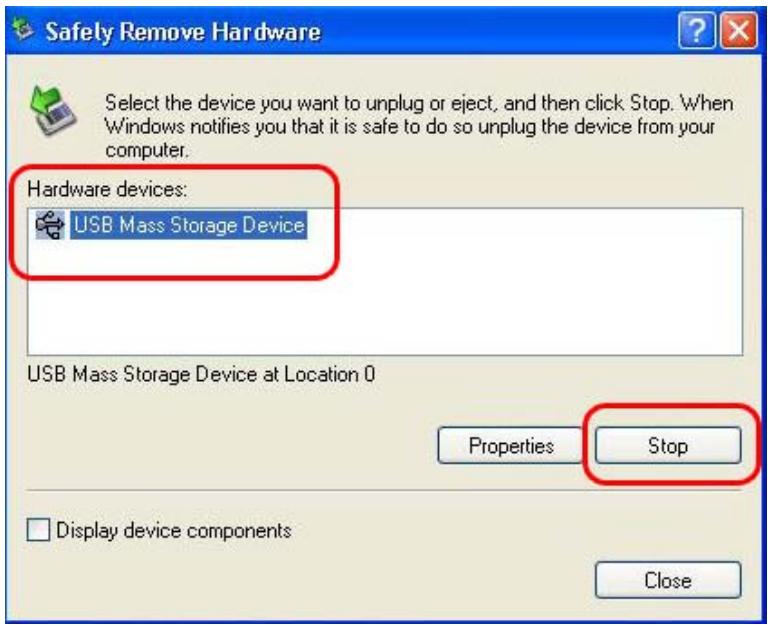

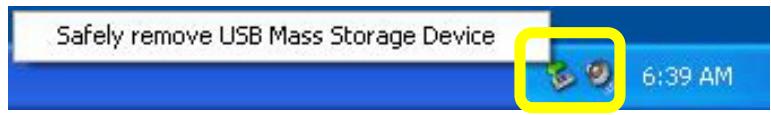

• Pour débrancher le cable USB entre le WIRELESS CINE BOX et votre PC lorsque vous avez terminé vos travaux, voirlez à suivre la procédure « Déconnexion d'un périphérique USB en toute sécurité »
• Lors du branchement d'un cable disque dur vers SATA, S-Video ou DVI, voirlez à ne pas endommager les broches des connecteurs.

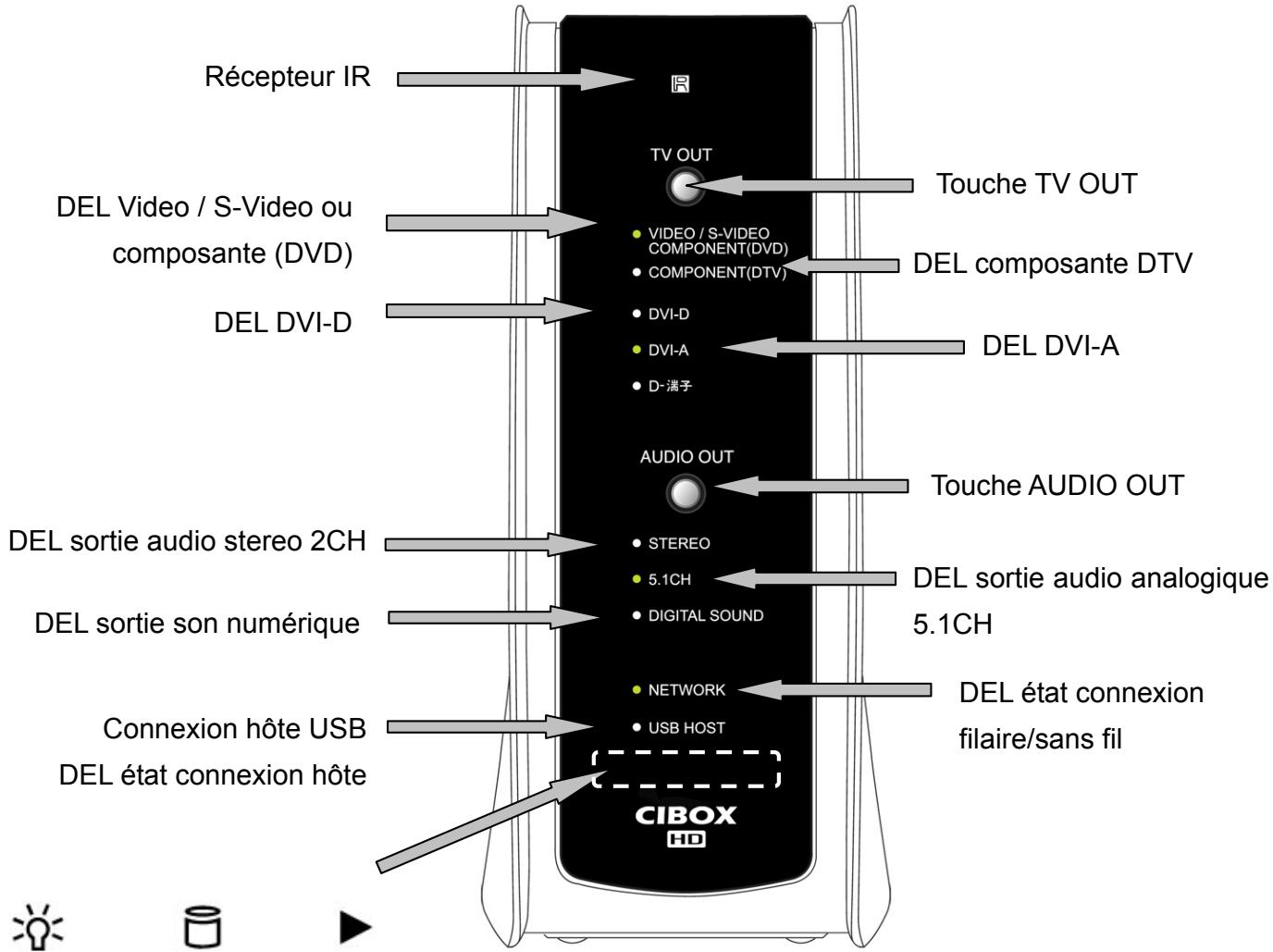

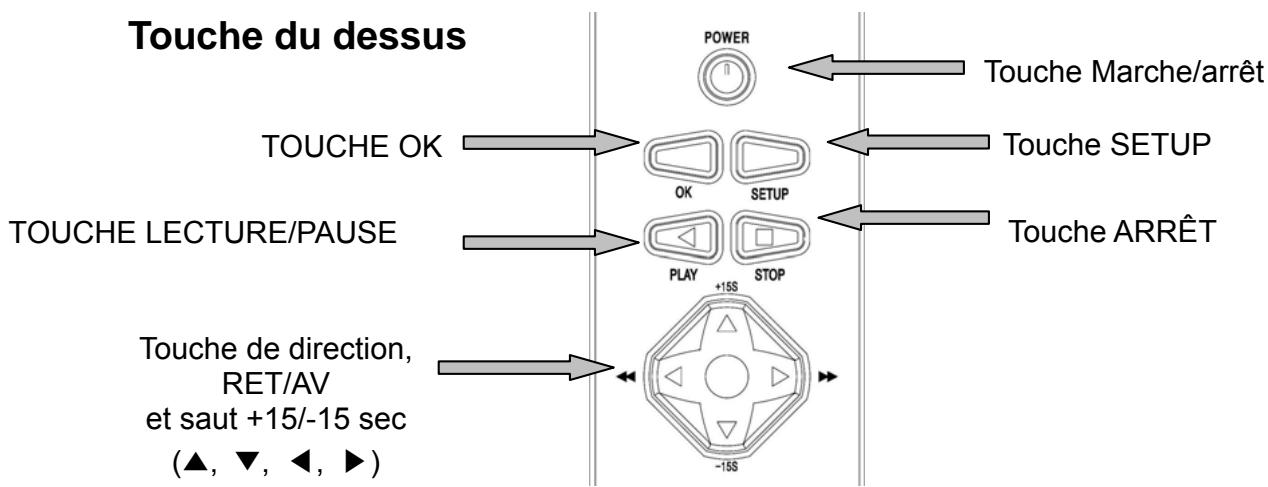

Touches et DEL de façon

DEL secteur DEL DD DEL Lecture

Wireless CINE BOX

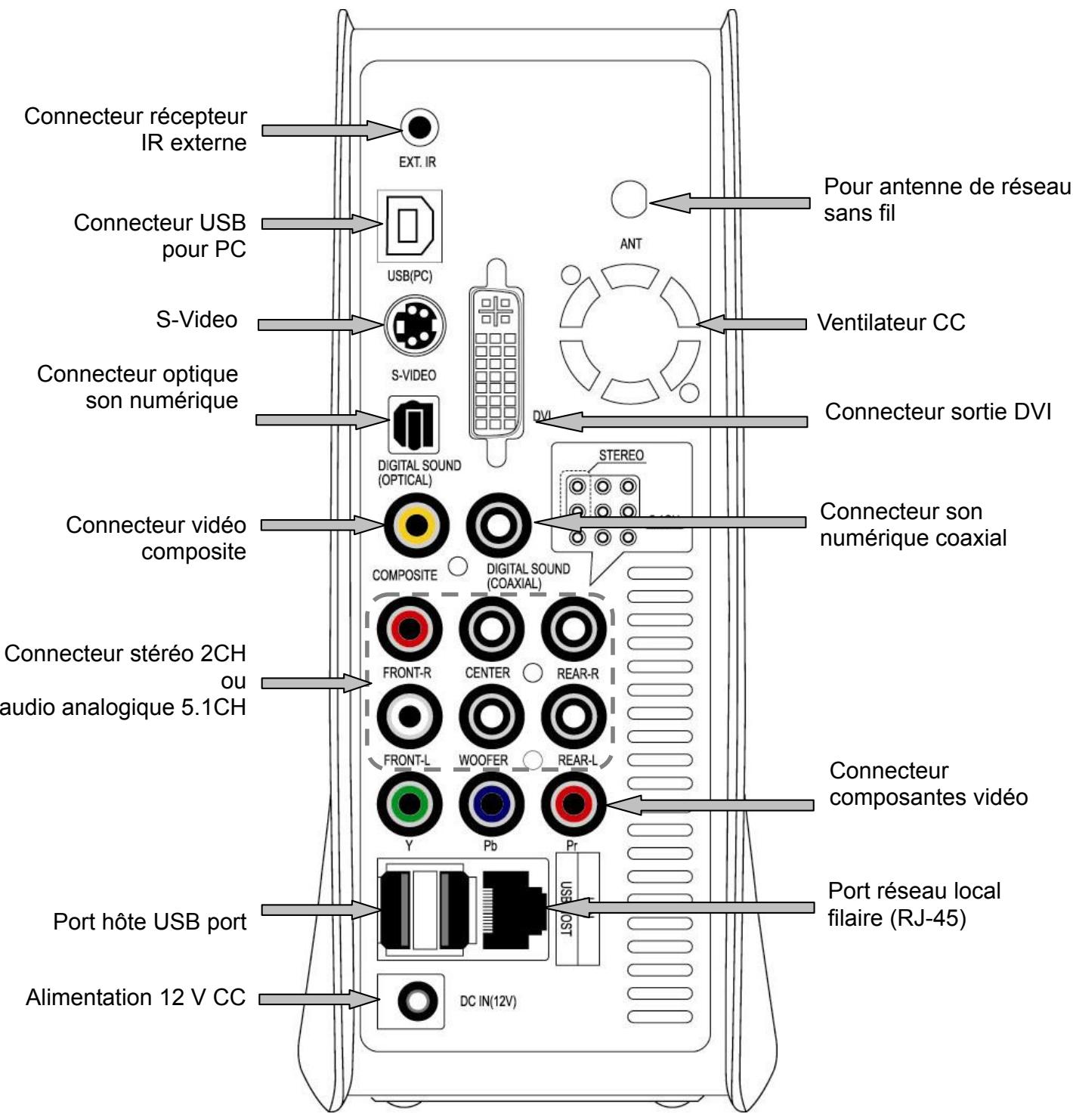

Nom de chaque éléments – Arrière

Wireless CINE BOX

Contenu de l'emballage

Les éléments suivants sont contenus dans l'emballage du WIRELESS CINE BOX

WIRELESS CINE BOX

Télécommande

- Piles AAA

Mode d'emploi

Adaptateur 12V CC

Cordon d'alimentation

Cable USB A vers B

Cable composite A/V

Cable video compositants

Antenne réseau sans fil 5dBi (modèle avec réseau sans fil seulement)

Wireless CINE BOX

Accessoires disponibles en boutique

Si vous avez besoin des accessoires ci-dessous, vous pouvez vous les procurer localement.

Adaptatour DVI vers RGB

Adaptatour DVI vers HDMI

Câble DVI unique

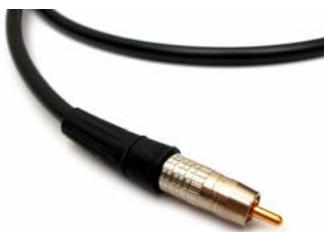

Cable coaxial

Cable opaque

Câble S-VIDÉO

Câble réseau local

Préparation à l'utilisation du WIRELESS

CINE BOX

Présentation de la préparation avant de profiter de votre WIRELESS CINE BOX.

Wireless CINE BOX

Procedure

1. Contrôlez que tous les accessoires sont effectivement fournis.
2. Installez le disque dur dans le WIRELESS CINE BOX conformément à la procédure d'installation (remarque : le cavalier du disque dur doit être régle sur Master (Maître)
3. Branchez l'adaptateur C.A. dans le WIRELESS CINE BOX puis branchez le WIRELESS CINE BOX au PC avec le cable USB
4. Allumez le WIRELESS CINE BOX (avec le bouton marche/arrêt situé au-dessus ou avec le bouton marche/arrêt de la télécommande)
5. Si le disque dur installé n'est pas formaté, formatez-le d'abord selon la procédure de formatage normal d'un disque dur
6. Copiez les fichiers multimédia de votre PC sur le disque dur du WIRELESS CINE BOX
7. Une fois la copie des fichiers terminée, débranchez le WIRELESS CINE BOX de votre PC
8. Connectez le WIRELESS CINE BOX au téléviseur et (ou) au système audio
9. Allumez le WIRELESS CINE BOX et modifie les paramètres de la configuration dans le menu de CONFIGURATION si nécessaire. Il est recommendé de redémarrer le WIRELESS CINE BOX après une modification de la configuration du réseau
10. Vous étés alors prét à profiter pleinement de votre WIRELESS CINE BOX

Wireless CINE BOX

Types de disques durs à installer

Dimension du disque dur	Type de disque dur	Capacité du disque dur	Tr/min du disque dur	Mémoire tampon du disque dur
SATA 3.5"	SATA I ou II	Toute capacité sur le marché	7200 Tr/min et plus	8M et plus

Wireless CINE BOX

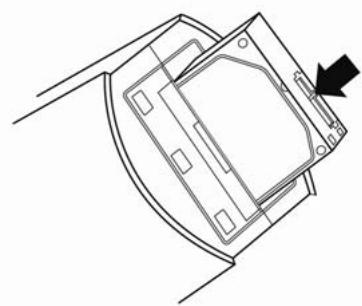

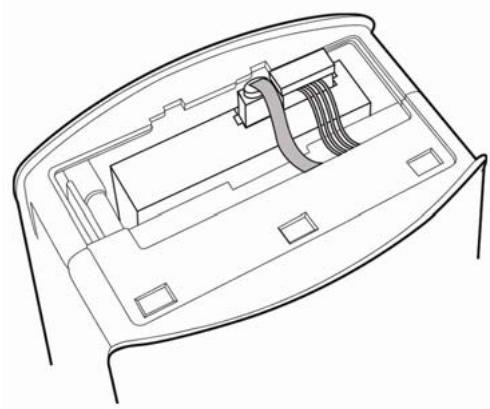

Installation du disque dur

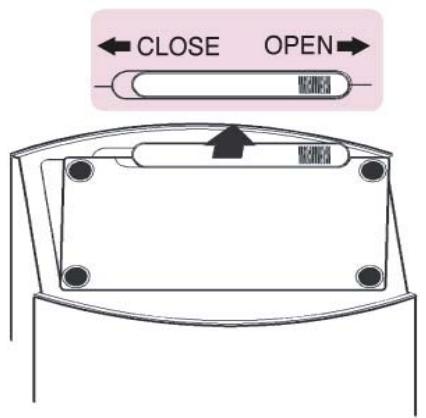

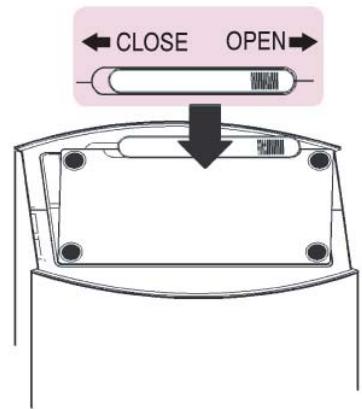

1. Pousser le verrou sur OPEN . Ouvrir lentement le couvercle du disque.

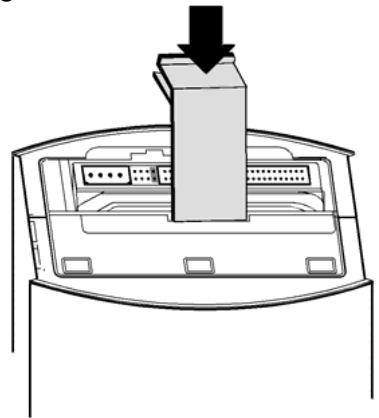

1. Insérer le DD avec précaution à l'intérieur avec le WIRELESS CINE BOX légèrement penché pour minimiser l'impact du DD.

1. Brancher les câbles d'alimentation et SATA comme dans la figure.

1. Pousser (1) légèrement la fixation du disque qui se trouve à l'intérieur puis la retirer (2).

1. Bloquer le DD avec l'attache comme le montre la figure.

6 Fermer le couvercle du DD et repousser le verrou sur CLOSE.

Pour copier des fichiers de votre PC dans le WIRELESS CINE BOX, suivez la procédure ci-dessous.

Pour les utilisateurs de Windows ME/2000/XP

1. Allumez votre PC.

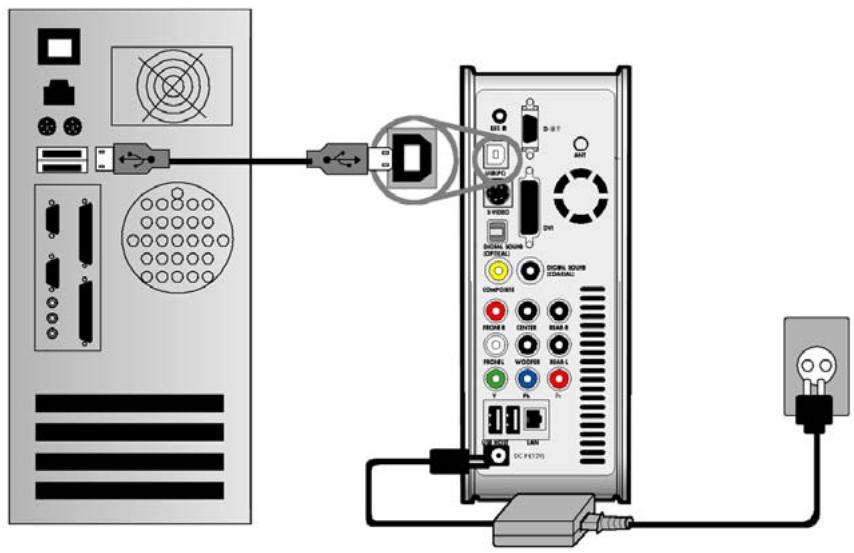

2. Connectez le WIRELESS CINE BOX à votre PC avec le cable USB. Connectez l'adaptateur C.A. au WIRELESS CINE BOX. Mettez-le alors sous tension.
3. Attendez que votre PC identifie le WIREFLESS CINE BOX comme mémoire de masse USB.
4. Assurez-vous que le WIRELESS CINE BOX est correctement identifié comme mémoire de masse USB en cliquant et en ouvrant « Poste de travail » dans Windows.

Pour les utilisateurs de Windows 98SE

1. Avant de connecter le WIREFLESS CINE BOX à votre PC, vous doivent installer le pilote pour Windows 98SE sur votre PC. Vous pouvez télécharger le pilote pour Windows 98SE à partir de notre site Web (www.ciboxcorp.com)
2. ÀpRES le télécharge, décompresssez-le puis executez le fichier (WIRELESS CINE BOX_98setup)
3. Connectez le WIRELESS CINE BOX à votre PC avec le cable USB. Connectez ensuite l'adaptateur C.A. au WIRELESS CINE BOX et mettez-le sous tension. Attendez que PC identifie le WIRELESS CINE BOX comme mémoire de masse USB.
4. Vérifiez que le WIRELESS CINE BOX est correctement identifié comme mémoire de masse USB enclinquant et en ouvrant « Poste de travail » dans Windows.

Wireless CINE BOX

Creation de dossiers et copie de fichiers

Suivez la procédure ci-dessous pour copier des dossiers et des fichiers du PC dans le WIRELESS CINE BOX.

• Si le disque dur n'a pas de partition ou n'est pas formé, vous devez le faire avant.

• Nous recommendons NTFS au lieu de FAT32. Le WIRELESS CINE BOX accepte plusieurs partitions.

• Remarque : il doit y avoir au moins une (1) partition principale

※ Le chapitre 6 contient plus d'informations sur les partitions.

• Si vous créez des dossiers dans le disque dur du WIRESS CINE BOX, nous recommendons la création de dossiers tels que « MOVIE » (films), « MUSIC » (musique), « PHOTO ». Vous copiez alors les fichiers dans chaque dossier en fonction de leur type.

• Le dossier « MOVIE » correspond à la touche « MOVIE » de la télécommande et à l'icone « MOVIE » du menu principal.

• Le dossier « MUSIC » correspond à la touche « MUSIC » de la télécommande et à l'icone « MUSIC » du menu principal. Le dossier « PHOTO » agit de même.

• vous pouvez utiliser les noms de dossier de votrechoix.

• Ne stockez pas trop de fichiers dans un seul dossier.

• Il est recommandé de créé plusieurs sous-dossiers et de diviser le stockage des fichiers.

• Si le disque dur a ete partitionne en FAT32, il est recommande de ne pas stocker plus de 3 Go dans un dossier.

• Si le nom du fichier (nom du dossier) est trop long ou contient de nombreux caractères spécifiques, espaces ou points, le fichier (dossier) peut creer des problèmes.

• Dans ce cas, modifiez ou raccourcissez le nom du fichier (dossier).

• Un fichier film et le fichier de sous-titres correspondant doivent être dans le même dossier.

• Un fichier film et le fichier de sous-titres correspondant doivent être dans le même dossier. Les noms des deux fichiers doivent être identiques à l'exception de l'extension.

TIP	Déconnexion du WIRELESS CINE BOX du PC une fois la copie des fichiers terminée
Lorsque la copie des fichiers est terminée, respectez la procédure de la page suivante pour déconnecter le WIRELESS CINE BOX du PC. Sinon, les fichiers copiés peuvent être endommagés.

Pour débrancher le cable USB entre le WIRELESS CINE BOX et le PC, voirlez à suivre la procédure ci-dessous.

1. Cliquez deux fois sur l'icone « Retirer le périphérique USB en toute sécurité »

1. Cliquez sur le bouton « Arrête » après avoir sélectionné « Péri-phérique de stockage de masse USB »

1. Quand un message similaire à celui de l'image est affché, débranchez le cable USB entre le WIRELESS CINE BOX et le PC.

Connexion à une TV avec un cable composite (AV)

Après avoir étéint le WIRELESS CINE BOX et le téléviseur, branche-les selon la procédure ci-dessous.

• Le cable AV composite est nécessaire pour la connexion à un téléviseur ou une video, il sert à brancher un signal video composite et un signal audio sur 2 canaux simultanément.
• Connectez le cable jaune au connecteur composite du WIRELESS CINE BOX et au connecteur VIDÉO du téléviseur.
• Connectez le cable rouge au connecteur FRONT-R du WIRELESS CINE BOX et à l'entrée audio (droite) du téléviseur ou du système audio.
• Connectez le cable blanc au connecteur FRONT-L du WIRELESS CINE BOX et à l'entrée audio (gauche) du télévisuer ou du système audio.
• Vous pouvez vous référer aux couleurs des cables et des connecteurs.
• Ne confondez pas les connecteurs composites et composants (Y, Pb, Pr) qui sont sur la rangée inférieure au dos du WIRELESS CINE BOX.
• Si vous VOULEZ utiliser la sortie audio numérique (optique, coaxial), vous n'avez pas besoin de vous connecter avec les câbles rouges et blancs.
• Si vous télévision a un connecteur d'entrée S-video, vous pouvez profiter d'une meilleure quality d'image en utilisant un cable S-video. (Remarque : nous ne fournisseurs pas le cable S-video, vous doivent vous le procurer dans un magasin.)
• Pour plus d'informations, consultez le mode d'emploi du fabricant du téléviseur.

Connexion avec des câbles de composants ou un connecteur DVI

Pour un branchement en haute qualité ou en HDTV, connectez-vous en vous référant à l'image ci-dessous.

Connexion avec des câbles de composants

Connexion avec un cable DVI

• Pour votre sécurité, connectez les cables après avoir étéint le WIRELESS CINE BOX, le téléviseur et le système audio.
• Vous doivent regardier le cable DVI et les adaptateurs dans un magasin.

Si vous foulez connecter la sortie audio analogue 5.1 canaux à vos haut-parleurs, connectez les câbles audio comme dans l'image ci-dessous.

• Vous doivent préparer vous-même les cables ou adaptateurs ci-dessous car ils ne sont pas fournis avec le WIRELESS CINE BOX. (cable audio pour 5.1 canaux analogiques, cable adaptateur 3.5, etc.)
• Connectez avec des cables 5.1 canaux analogiques comme dans l'image précédente.
• Si le connecteur d'entrée du haut-parleur ou du système audio est du type jack stéreo (3.5), vous avez besoin d'un cable adaptateur 3.5. Branchez-le correctement à chaque haut-parleur comme dans l'illustration précédente.

Connexion avec un connecteur optique ou coaxial

Si vous foulez profiter d'un audio numérique de haute qualité, connectez-vous avec le connecteur optique ou coaxial.

• La sortie audio optique ou coaxiale fournissant un signal numérique, des apparciels séparés supplémentaires tels qu'un décodeur DTS (ou récepteur) sont nécessaires.
• Pour votre sécurité, connectez les cables après avoir étéint le WIRELESS CINE BOX et le système audio.
• Vous doivent vous procurar le cable optique ou coaxial dans un magasin.
  Veillez à ne pas trop courber un cable optique.
• Ne regardez pas la lumière qui sort du connecteur optique. Cela pourrait ALTERER vos yeux.

Pour connecter le WIRELESS CINE BOX à un réseau, vous avez besoin de certains équipements.

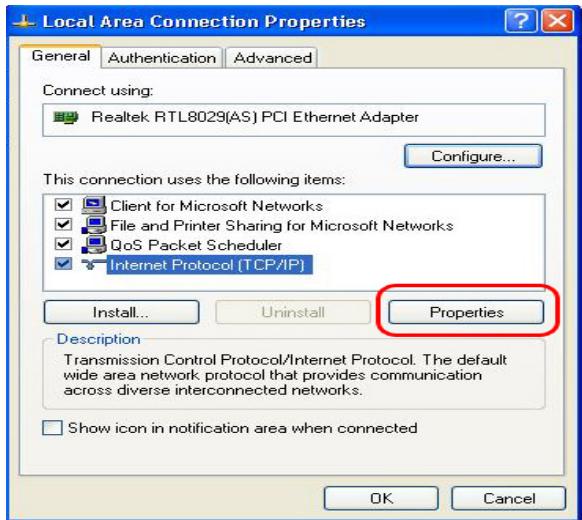

Réseau Ethernet utilisant une connexion directe sur un PC (configuration de l'adresse IP : page 36 page)

Connectez le WIRELESS CINE BOX à un PC avec un cable croisé.

Équipements requis :

• Un cable croisé.
• Un PC Windows avec une connexion Ethernet.

Réseau Ethernet utilisant un routeur

Connectez le WIRELESS CINE BOX et un PC à un routeur ou à un commutateur avec deux câbles droits.

Équipements requis :

• 2 câbles droits.
• Un PC Windows avec une connexion Ethernet.
• Un routeur ou un commutateur

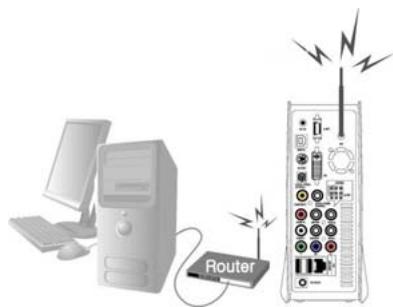

Connexion sans fil avec un routeur sans fil

Connectez le WIRELESS CINE BOX et un PC à un routeur sans fil avec un cable droit pour PC.

Équipements requis :

• Un cable droit pour PC.
• Un PC Windows avec une connexion Ethernet.
• Un routeur sans fil

Portée du réseau sans fil.

• Les signaux radio peuvent être renvoyés par certains obstacles ou être absorbés par d'autres en fonction de leur composition.
• Un gros fichier multimédia tel qu'un fichier de disque dur ou de DVD peut ne pas etre diffusé correctement par une connexion sans fil.

Télécommande et menu de CONFIGURATION

Présentation de la structure de la télécommande et de la configuration.

Wireless CINE BOX

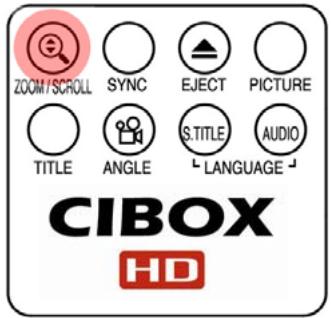

Structure de la télécommande

Wireless CINE BOX

Message de démarrage et menu principal

Lors de la mise sous tension du WIRELESS CINE BOX, l'image ci-dessous apparait.

1. Message de démarrage

Cette image est affichée pendant le démarrage.

TIP

Si rien n' apparait.

Le mode de sortie TV est initialement régle sur PAL/composite. Si rien n'apparait sur le téléviseur après le démarrage, essayez de changer de mode de sortie TV en appuyant sur la touche TV OUT de la télécommande ou en façade du WIRELESS CINE BOX avec un intervalle de 2 à 3 secondes.

2. Écran du menu principal

L'écran du menu principal s'affiche comme l'image ci-dessous lorsque le démarrage est terminé.
Le menu principal comprend plusieurs icones telles que MOVIE, MUSIC, PHOTO, USB HOST, Network et JUKE BOX (BGM). Chaque icone est expliquée en page suivante.

Présentation de chaque icône du menu principal

Le menu principal contient plusieurs iconones telles que cellesprésentées CIDessous. Si vous selectionné une icône, vous pouvez voir les fichiers stockés dans le dossier ou le stockage correspondant.

Icône MOVIE

En selectionnant l'icone MOVIE, vous affichez le contenu du dossier MOVIE de la racine du disque dur. Il sera praticque d'utiliser ou de gérer vos fichiers si vous creez à l'avance le dossier « MOVIE » dans le réseau racine du disque.

Icône MUSIC

En selectionnant l'icône MUSIC, vous affichez le contenu du dossier MUSIC de la racine du disque dur. Il sera pratique d'utiliser ou de génér vos fichiers si vous créez à l'avance le dossier « MUSIC » dans le réseau racine du disque.

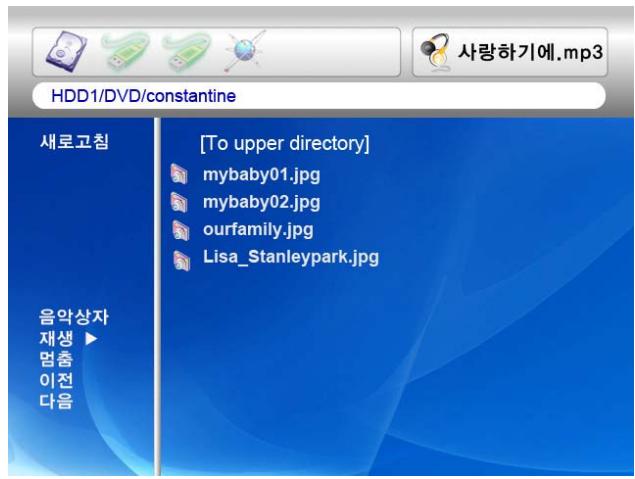

Icône PHOTO

En selectionnant l'icone PHOTO, vous affichez le contenu du dossier PHOTO de la racine du disque dur. Il sera pratique d'utiliser ou de gérer vos fichiers si vous créez à l'avance le dossier « PHOTO » dans le réseau racine du disque.

Icône USB 1 ou 2

Si des péripériques sont connectés aux ports HÔTE USB, ces icônes USB sont activées. Ces icônes peuvent être sélectionnées lorsqu'elles sont activées. Sinon, vous pouvez les sélectionner ou cliquer dessus.

Icône RÉSEAU

Si le WIRELESS CINE BOX est connecté correctement au réseau par le réseau local filaire ou sans fil, cette icône est activée et peut être sélectionnée. Sinon, vous ne pouvez pas la sélectionner.

Icône JUKE BOX

Si vous avez créé une liste de lecture (PLAYLIST) avec la fonction « CREATEUR DE JUKEBOX » (JUKEBOX CREATOR), vous pouvez profitez de la musique à tout moment en appuyant sur la touche BGM de la télécommande. Le titre de musique lu est affché dans la case de l'icone JUKE BOX.

TIP

En l'absence de dossier MOVIE, MUSIC, PHOTO.

En l'absence de dossier (« MOVIE », « MUSIC » ou « PHOTO ») dans le disque dur, tout les fichiers et tout les dossiers du réseau racine du disque dur sont affichés.

Wireless CINE BOX

Menu de CONFIGURATION et comment configurer

Si vous doivent les paramètres avant d'utiliser le WIRELESS CINE BOX, vous pouvez ouvoir le menu de CONFIGURATION comme dans l'image ci-dessous en appuyant sur la touche SETUP de la télécommande ou du WIRELESS CINE BOX.

Le menu de
CONFIGURATION est divisé en VIDEO, AUDIO, ETC, RÉSEAU (network), SANS FIL (wireless), SORTIE (exit). Vous pouvez sélectionner chaque éléments avec les touches gauche/droite ( ) de la télécommande ou du WIRELESS CINE BOX.
- Pour modifier les valeurs des paramètres, les options sont listedes si les éléments principaux sont sélectionnés. Vous pouvez selectionner chaque élément avec les touches haut/bas (/) .
- ÀpRES avoir sélectionné l'option, appuyez sur la touche OK. Les valeurs modifiables du paramètre sont alors affichées.
- Lorsque vous avez sélectionné une valeur de paramètre modifiable avec les touches haut/bas (/) , appuyez sur la touche OK. La valeur est alors enregistrée et appliquée.
- Si vous VOULEZ quitter sans modifier les valeurs du paramètre, appuyez sur la touche RETURN (retour) avant d'appuyer sur la touche OK pour confirmer une valeur sélectionnée. Une pression sur la touche RETURN vous ramène à l'étape précédente.
- Une fois le nouveau réglage terminé, vous pouze revenir au menu principal en appuyant plusieurs fois sur la touche RETURN, en appuyant sur la touche SETUP ou en sélectionnant l'icone EXIT.

Modification des paramètres VIDÉO

Dans le menu de CONFIGURATION, en selectionnant l'icône VIDEO, vous lisze les options de la video comme dans l'illustration.

- Standard de télévision

NTSC: Corée, Amérique du Nord
PAL: Europe et autres

- Type de téléviseur

4:3 (pour une TV standard)
16:9 (pour un écran large tel qu'un téléviseur HDTV ou plasma)

Affichage

Original (letter box, boîte auxlettres) :

Selectionnez cette option si vous lisez un film large (16:9) sur un téléviseur 4:3 standard. Il y aura des marges sur les cotses supérieurs et inférieurs de l'écran.

Pan & Scan (panoramaque et balayage):

Selectionnez cette option si vous pouze qu'un film large (16:9) soit entièrement ajusté dans l'écran d'un téléviseur 4:3 standard. La gauche/droite du film est coupée, et la marge du haut/bas disparaît.

Full Screen (Plein écran): Sélectionnéz cette option si vous pouze ajuster un film entièrement sur l'écran du téléviseur sans tener compte de la proportion d'origine. Dans ce cas, selon la proportion du film d'origine, l'image est agrandie vers le haut/en bas ou la gauche/droite.

- Video Out (sortie video)

Composite/S-Video : en cas de connexion composite au téléviseur, S-video ou connecteur de sortie par composants 480i.
Compositant (chaque Mode): En cas de connexion au téléviseur par les connecteurs de sortie des composantes (Y, Pb, Pr).
DVI (auto ou chaque mode): En cas de connexion du téléviseur par le connecteur DVI.
VGA (chaque mode): En cas de connexion au moniteur par le connecteur DVI ou un adaptateur RVB.

• En appuyant plusieurs fois sur la touche TV OUT de la télécommande (ou du WIRESS CINE BOX), vous pouvez parcourir les standards de télévision et les sorties video. Les modes standard changent sur sept (7) niveaux.

Dans le menu de CONFIGURATION, en selectionnant l'icone AUDIO, vous affichez les options audio telles que dans l'illustration.

SPDIF

Down mix (mélange réducteur): En seLECTIONnant cette option, tout type d'audio numérique (PCM, MP3, AC3, DTS) est depuis en signal analogique. Vous pouvez donc entendre le son sans décodeur DTS (ou récepteur) sépare.
Pass through (dérivation): En seLECTIONnant cette option, le signal numérique est émis directement sans décodage. Vous avez alors besoin d'un récepteur ou décodeur sépare pour entendre le son si vous utilisez les connecteurs audio numérique (optique, coaxial).

- Canaux audio

2 ch: En sélectionnant cette option, le signal audio analogique est envoyé sur deux canaux. Si vous utilisez des haut-parleurs à 2 canaux, sélectionnez cette option.
5.1 ch: Cette option entraine l'émission du signal audio analogique est envoyé sur 5.1 canaux. Vous pouvez brancher directement des haut-parleurs 5.1 sans décodeur ni récepteur séparé.

Sound Effects (effets sonores)

On: Les effets sonores d'allumage et d'extinction du WIRELESS CINE BOX sont actifs.
Off: Aucun effet sonore à l'allumage et à l'extinction.

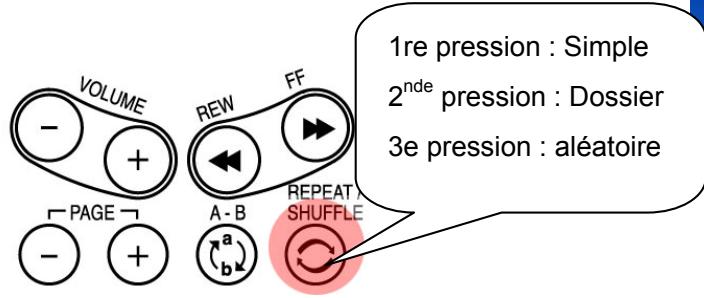

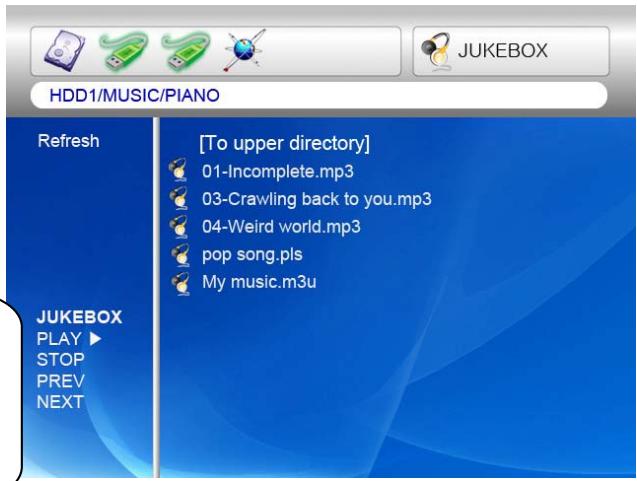

- Music Play Mode (mode de lecture de la musique)

Single play (lecture unique): Lecture uniquement de la musique selectionnee.
Folder (Dossier): Lecture de tous les fichiers musicaux d'un même dossier.
Shuffle (aléatoire): Lecture aléatoire de tous les fichiers musicaux d'un même dossier.

Wireless CINE BOX

Paramètres ETC (autres)

Dans le menu de CONFIGURATION, les options sont affichées comme dans l'illustration ci-dessous en sélectionnant l'icone ETC.

• Slideshow Interval (interval de presentation): Commande du début d'affichage de l'image suivante dans un diaporama. 3sec, 5sec, 10sec 60sec (9 niveaux au total)
• OSD Lang.: Langue de l'OSD (affichage à l'écran).
• Sub. Color (couleur sous-titres): Modification de la couleur des sous-titres lors de la lecture d'un film. neuf (9) niveaux au total.
• Sub. Size (taille sous-titres): Modification de la taille des sous-titres lors de la lecture d'un film. deux (2) tailles possibles, (grand/petit).
• User defined background (arrière-plan utiliser) : Pour afficher le fichier image de votrechioix dans l'arrière-plan du menu principal. Vous désisssez un fichier image dans le disque dur de base ou dans un dossier du réseau.
• Use default background (utiliser l'arrière-plan par défaut): Pour utiliser l'arrière-plan d'origine en annulant l'arrière-plan définir par l'utilisateur.
• Factory reset (rappel des valeurs d'usine): Effacement de toutes les valeurs définies par l'utilisateur et restauration des valeurs d'usine du WIRELESS CINE BOX.
• Firmware Update (mise à niveau de microprogramme): Pour sélectionner le fichier binaire de microprogramme et pour lemettreà jour avec un nouveau microprogramme.

Les options du réseau sont affichées en selectionnant l'icone NETWORK (réseau).

Network Connection (connexion au reseau) :

Sélectionnez « Wired Net. » (réseau filaire) ou « Wireless Net. » (réseau sans fil) pour la connexion Ethernet en fonction du type de votre connexion réseau.

• Connection Status (état de la connexion) :

Affiche I'etat actuel de la connexion au réseau.

• Address Setup (configuration de l'adresse) :

DHCP (Auto IP): L'adresse IP sera affectée automatiquement lors de l'utilisation d'un routeur.
Static IP (IP statique): L'adresse IP doit être affectée manuellement par l'utilisateur en cas de gestion de réseau Ethernet utilisant une connexion directe à l'ordinateur. Saisissez l'adresse IP, le masque de sous-réseau et la passerelle par défaut.

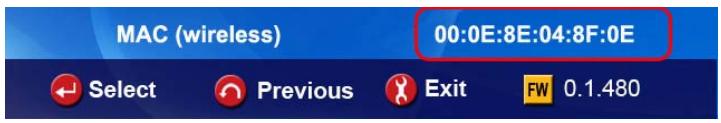

• MAC (wired) : Affiche l'adresse MAC d'un réseau local cable.

Wireless CINE BOX

SANS FIL (réglage automatique)

Cette section indique comment configurer automatiquement le réseau sans fil pour communiquer avec les péripériques de l'environnement réseau. Aucun paramètre n'est à modifier manuellement.

AP SEARCH (recherche PA)

Cliquez sur « AP SEARCH » pour rechercher les points d'accès disponibles.

ListedesPAdisponibles

Vous pouvez selectionner le PA de votrechoix puis appuyer sur la touche « OK »

TIP

Si vous SSID est « masqué » ou si vous PA utilise un « mot de passer »

Si vous SSD est « masqué » ou si vous PA requiert un « mot de passer», vous doivent saisir manuellement le SSD ou le mot de passer. Pour saisir le nom SSD ou le mot de passer, le WIRELESS CINE BOX affiche une fenêtre particulière.

Check "ESSID" (controller SSID)

Vous pouvez contrôler la validité de la valeur du paramètre (SSID, canal, etc.). Les valeurs des paramètres doivent correspond à ceux de votre routeur sans fil (ou PA) ou PC.

Vous pouvez alors appuyer sur la touche « RETURN » pour enregistrres ces paramètres et sortir.

Le WIRELESS CINE BOX essayera d'obtenir la nouvelle adresse IP de votre routeur. Cela peut prendre environ de 30 à 60 secondes.

TIP	En mode Ad-hoc

Si vous utiliser le mode Ad-hoc, vous doivent saisir l'adresse IP manuelle dans la section « NETWORK ».

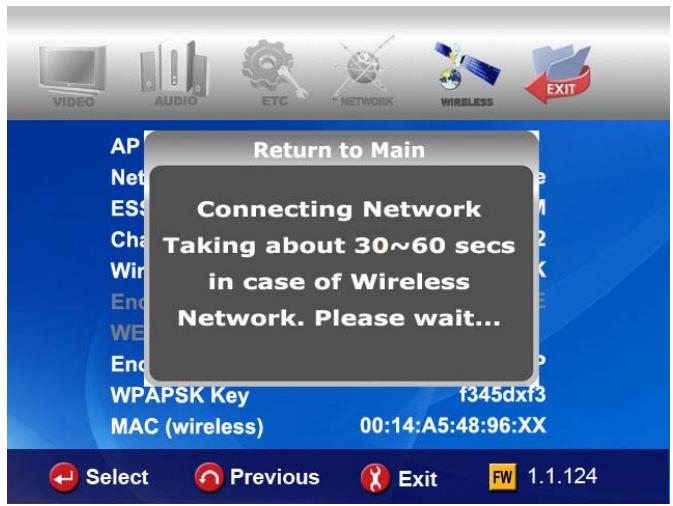

Contrôlez l'activation de l'iconde du RÉSEAU

L'icône du RÉSEAU sera activée si la connexion au réseau réussit.

TIP	Activation de l'icône du réseau

En fonction des paramètres de sécurité du réseau, de l'etat du réseau, etc., l'activation de l'icône du réseau peut parfois prendre de 5 à 10 secondes. Vous devez donc attendre que l'icône du réseau soit activée.

Cette section indique comment configurer manuellement le réseau sans fil pour communiquer avec les péripériques de l'environnement réseau.

• Avant de régler cette section, contrôle que la Connexion est Wireless (sans fil) dans la section NETWORK (réseau).
• Si vous utilisez un réseau sans fil, tous les apparèils de votre réseau doivent partager les mêmes SSID, CANAL, sécurité sans fil et clé de chiffrement pour pouvoir communiquer. Si vous ne savez pas celle méthode d'authentication est activée dans votre routeur sans fil/PA, consultez son manuel pour savoir comment l'afficher ou la configurer.

SSID

Le SSID du WIRELESS CINE BOX doit être exactement le même que celui du réseau sans fil ou PA (point d'accès) que vous utilisez dans l'environnement du réseau.

TIP

Le « SSID » s'appelle également « ESSID » ou « Extended Service Set ID »

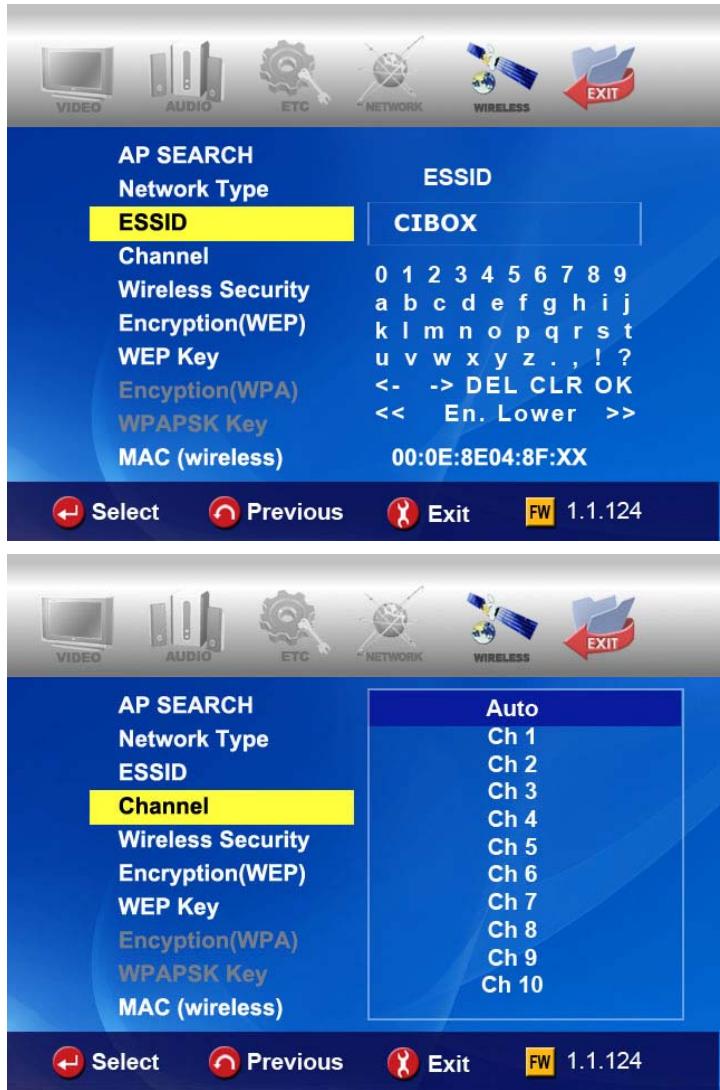

CHANNEL (canal)

Les specifications 802.11g et b acceptent jusqu'à 14 canaux à recouvrement pour les communications radio. Vous pouvez selectionner de AUTO à CH13.

Le canalChoisi dans le WIRELESS CINE BOX doit etre exactement le meme que celui du routeur sans fil ou PA (point d'acces) que vous utilisez dans I'environnement du reseau.

Wireless Security (sécurité du réseau sans fil)

(Méthode d'authentication)

Vous pouvez désir différentes méthodes d'authentication qui déterminent différents schémas de chiffrement. Il existe 6 méthodes d'authentication (WEP auto, WEP PARTAGÉ, WEP OUVERT, WPAPSK, WPANONE, WPA2PSK).

Algorithm de chiffrement

(WEP ou WPA)

L'algorithm de chiffrement déterminé la méthode d'authentication que vous sélectionnez.

TIP	Relations.
Méthode d'authentication	AlGORITHM de chiffrement
WEP Auto	AUCUN
WEP SHARED	WEP
WEP OPEN
WPAPSK	TKIP
WPA NONE	AES
WPA2PSK

Encryption (WEP)

L'option Encryption (chiffrement) (WEP) doit etre appliqueesi l'algorithmme de chiffrement « WEP » estutilisé.

Le paramètre de chiffrement du WIRELESS CINE BOX doit être exactement le même que celui du routeur sans fil ou PA (point d'accès) que vous utilisez dans l'environnement du réseau.

Chiffrement (WPA, clé pré-partagée)

L'option Encryption (chiffrement) (WPA) doit être appliquée si l'algorithm de chiffrement « TKIP » ou « AES » est utilisé.

La clé de chiffrement du WIRELESS CINE BOX doit être exactement le même que celui du routeur sans fil ou PA (point d'accès) que vous utilisez dans l'environnement du réseau.

MAC (sans fil)

Affiche l'adresse MAC du réseau local sans fil.

TIP

Glossaire sur le réseau sans fil et la sécurité.

Chaque fabricant peut utiliser différentes appellations pour chaque fonction. Trouvez vos références dans les appellations ci-dessous.

ESSID: se refère à SSDID ou à Extended Service Set ID
ASCII : lors de la saisie d'une clé WEP ou WPA : se réfère à des caractères
- HEX : lors de la saisie d'une clé WEP ou WPA : se refère à des valeurs hexadécimales
- Sécurité sans fil : désigne la méthode ou le type d'authentication.
- Chiffrement : désigne l'algorithmme ou le type de chiffrement
AUCUN: équivalent à NUL.
- WPAPSK : désigne une clé WPA P, WPA pré-partagée ou réseau.
- Clé : désigne la valeur de la clé.

Il y a plusieurs façon de configurer le mode AD-HOC, mais la procédure suivante est la plus facile. Reportez-vous à la procédure suivante.

Paramètres réseau du WIRELESS CINE BOX

Allez dans NETWORK du menu SETUP et parcourez les listes suivantes.

A Wireless Net. (réseau sans fil)
B Static IP (IP statique)
C → 200.200.0.2 (IP Address, adresse IP)
D → 255.255.255.0 (Subnet Mask, masque de sous-réseau)
E 200.200.0.1 (passerelle par défaut)

Paramètres du réseau sans-fil du WIRELESS CINE BOX

Allez dans WIRELESS du menu SETUP et parcourez les listes suivantes.

A AD HOC.
B Saisisseze le SSID (p. ex. abc)
C → Sélectionnez le canal (p. ex. Ch11)
D → Sélectionnez "WEP AUTO"
E → Sélectionnez “NONE” (aucune)

Enregistrez les paramètres et revenez au menu principal.

Pour enregistrer les paramètres et revenir au menu principal, appuyez sur la touche « SETUP » de la télécommande.

Réglage de l'IP et du masque des sous-réseau avec un PC

Sur le PC, Sélectionnez Connexions réseau dans le Panneau de configuration. Ouvrez les propriétés de la connexion réseau qui est connectée au WIRESS CINE BOX. Sélectionnez les propriétés du protocole Internet (TCP/IP). Sélectionnez « Utiliser l'adresse suivante ». Saisissez l'adresse IP suivante.

Adresse IP : 200.200.0.1

Masque de sous-réseau :

255.255.255.0

Cliquez sur « OK »

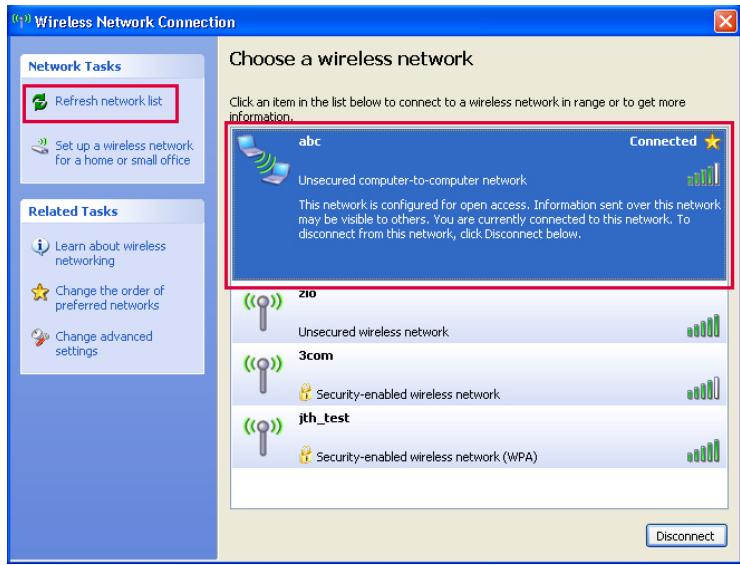

Utilitaire de configuration zéro - a

Ouvrez l'utilitaire de configuration zéro du réseau sans fil etCHOISSEZ le réseau sans fil ayant le même SSID (p. ex. abc) que celui saisi dans le WIRELESS CINE BOX.

Cliquez sur « Connecter »

Utilitaire de configuration zéro - b
Une fois la connexion réussie, vous
pouvez parcourir le dossier partagé
avec le WIRELESS CINE BOX.

TIP	Actualiser la liste du réseau.
Si vous ne trouvez pas le SSID saisi dans le WIRELESS CINE BOX, essayez de cliquer sur « Actualiser la liste des réseau » dans la Connexion au réseau sans fil.

Wireless CINE BOX

Réglage du partage du réseau local LAN (PC)

Avec un dossier partagé, vous pouvez obtenir facilement un fichier multimédia tel qu'un film, de la musique et des photos comme si ces fichiers étaient dans le disque dur du WIRELESS CINE BOX. Pour utiliser un dossier partagé, vousdezvez vous suivre les étapes suivantes (avec Windows XP comme exemple)

TIP

REMARQUE.

Si des pare-feu sont activés dans votre PC, ils peuvent empêcher le WIRELESS CINE BOX de communiquer avec votre PC. Vous doivent alors désactiver le programme de pare-feu de votre PC.

1. Cliquez avec le boutondroit de la souris sur ledossier que vous foulezpartager et selectionnez « Partage et Sécurité... »

1. Cochez la case « Partager ce dossier sur le réseau »

Complétez la case du « nom du partage ». Puis cliquez sur les boutons « OK » et « Appliquer » pour confirmer.

1. Chaque nom partagé sera alors listed en haut de l'écran si le WIRELESS CINE BOX est connecté.

Wireless CINE BOX

Configuration du réseau sous Windows 2000

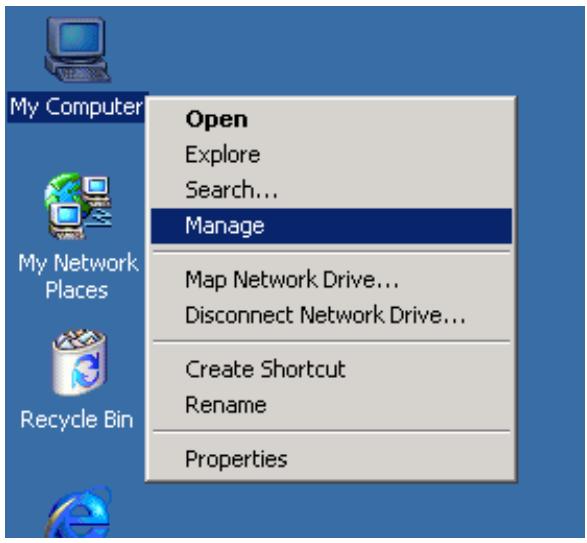

ÉTAPE 1

Cliquez avec le bouton croit sur l'icône « Poste de travail » et choisissez « Gérer »

ÉTAPE 2

Allez dans « Utilisateurs et groupes locaux »

ÉTAPE 3

Cliquez sur le dossier « Utilisateurs »

ÉTAPE 4

Clique avec le bouton croit sur « Invite » puis clique sur « Propriétés »

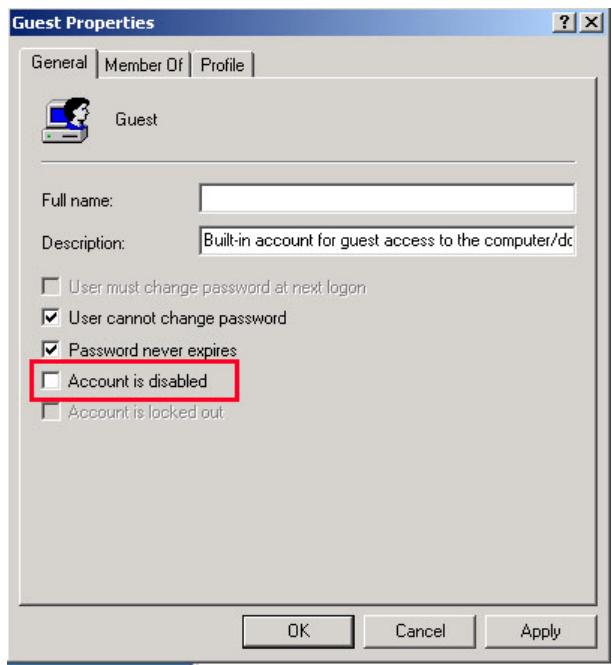

ÉTAPE 5

Videz la case à cocher « Le compte est désactifé » et applique ce paramètre.

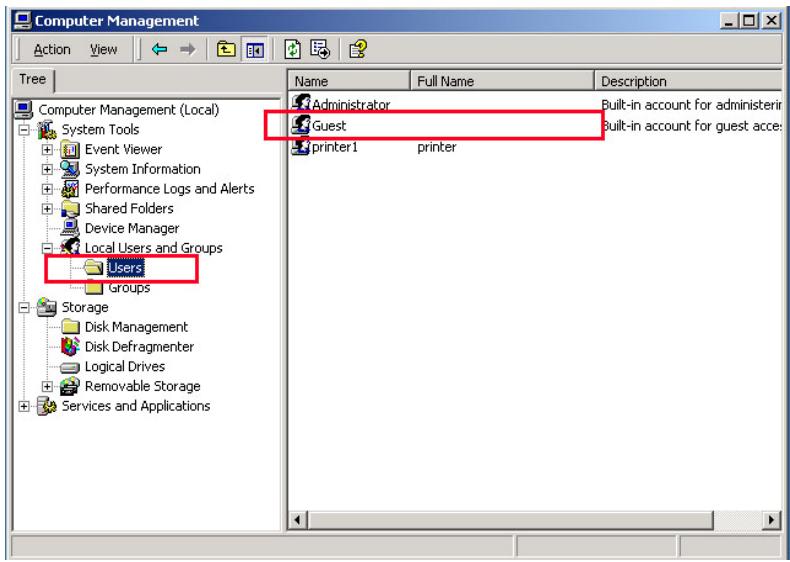

ÉTAPE 6

Contrôlez que « Invité » est activé.

ÉTAPE 7

Cliquez avec le bouton croit de la souris sur le dossier que vous voulez partager et selectionnez « Partage... »

ÉTAPE 8

Cliquez sur le bouton radio « Partager ce dossier » puis cliquez sur « Autorisations »

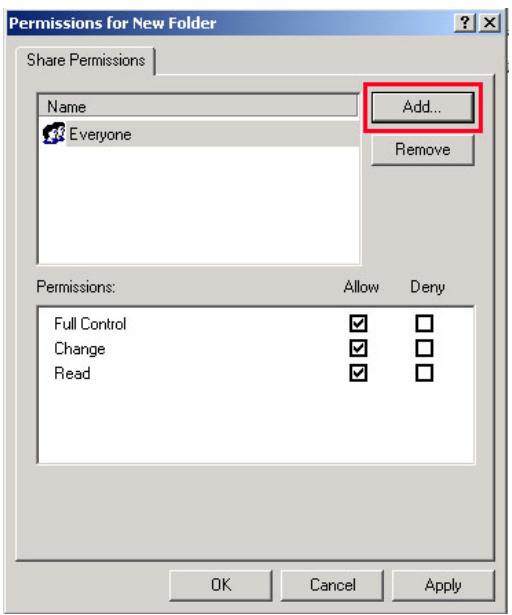

ÉTAPE 9

Cliquez sur « Ajouter… »

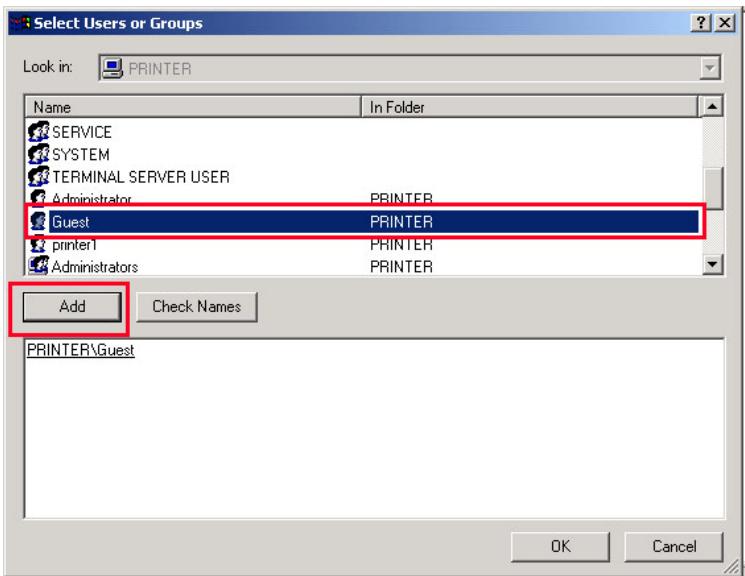

ÉTAPE 10

Cliquez sur « Ajouter » après avoir sélectionné « Invite » puis cliquez sur « OK »

ÉTAPE 11

Contrôlez que « Invité » est ajouté et appliquez ce paramètre.

ÉTAPE 12

Allez dans l'onglet Sécurité et cliquez sur « Ajouter… »

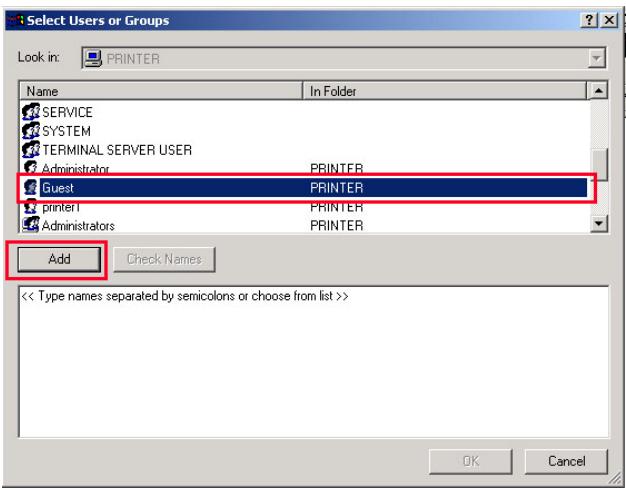

ÉTAPE 13

Cliquez sur « Ajouter » après avoir sélectionné « Invite » puis cliquez sur « OK »

ÉTAPE 14

Contrôlez que « Invité » est ajouté et appliquez ce paramètre.

Configuration de l'adresse IP : réseau Ethernet utilisant une connexion directe

Sans routeur ni concentrateur, vous pouvez vous connectez directement à un PC en utilisant un cable croisé.

Si vous PC n'a qu'une seule carte de réseau local déjà occupée pour la connexion à l'Internet, vous avez besoin d'une autre carte de réseau local pour la connexion au WIRELESS CINE BOX si vous utilisez les deux simultanément.

Consultez les guides étape par étape ci-dessous pour définir l'adresse IP.

1. Sélectionnez Connexions réseau dans le Panneau de configuration. Sélectionnez la Connexion au réseau local à connecter au WIRELESS CINE BOX puis cliquez avec le bouton droit de la souris. Sélectionner Propriétés.

2. Sélectionnez Protocole Internet (TCP/IP) puis cliquez sur Propriétés.

1. Sélectionnez « Utiliser l'adresse IP suivante »
   Saisissez l'adresse IP suivante. Adresse IP 192.168.0.1
   Masque de sous-reseau 255.255.255.0

1. Démarrez alors le WIRELESS CINE BOX, appuyez sur le bouton « SETUP » de votre télécommande et allez dans la section « NETWORK ». Sélectionnez « Ethernet » dans « Network Connection » et « Static IP » dans « Address Setup » puis saisissez l'adresse suivante.

Appuyez sur « SETUP » sur votre télécommande pour quitter ce menu. Vérifiez que l'icone RÉSEAU est mise en valeur dans l'écran principal.

LECTURE DES FICHIERS MULTIMÉDIA

Cette section explique le fonctionnement de base de la lecture des fichiers multimédia.

Wireless CINE BOX

Utilisation de JUKE BOX CREATOR (BGM)

1. Aliez dans JUKE BOX CREATOR

Cliquez sur « JUKEBOX » à l'écran ou appuyez sur la touche « JUKEBOX » de la télécommande. L'écran « JUKEBOX

CREATOR s'affiche alors.

2. Créez une « LISTE DE LECTURE »

Sélectionnez un fichier musical puis appuyez sur la touche « OK ». Chaque fichier sélectionné est alors méorisé dans la «liste de lecture »

3. Lecture des fichiers mémorisés dans la « List de lecture »

Pour dire les fichiers musicaux sélectionnés, Sélectionnez « PLAY » à l'écran et appuyez sur la touche OK de la télécommande. Vous pouvez revenir à l'écran de l'explorative des fichiers par « EXIT » à l'écran. La marche et l'arrêt du JUKEBOX peuvent être commandés en appuyant sur la touche « BGM ON » de la télécommande. * Remarque: si vous sélectionnez « CLEAR » (effacer) dans l'écran et si vous appuyez sur la touche « OK », tous les fichiers de la « Listé de lecture » sont supprimés.

4. Référence

La fonction JUKEBOX peut être utilisé lors d'autres travaux tels que les diaporamas photo ou autres travaux à l'écran.

Wireless CINE BOX

Utilisation d'un fichier film

1. Message de chargement

Appuyez sur les touches « PLAY ▷ II » ou « OK » pour démarrer le film.

Pendant le chargement du fichier, ce message apparait.

En fonction du format et de la dimension du fichier pris en charge, le temps de chargement varie.

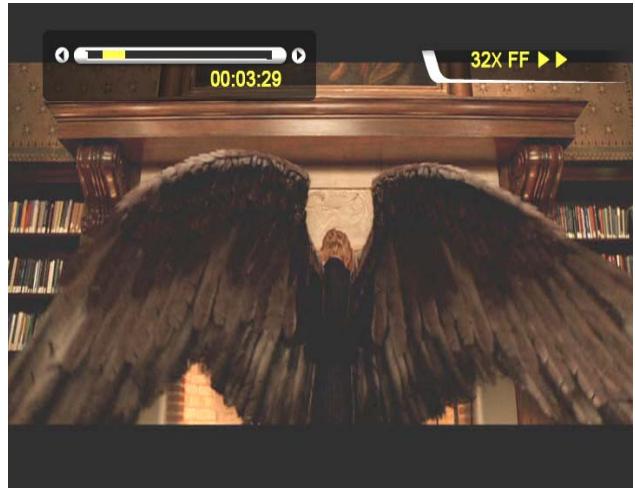

2. Recherche rapide

Lors de la lecture d'un fichier film, vous pouvez rechercher la position que vous pouze voir en appuyant sur les touches « REW, FF ». La recherche peut aller jusqu'à 32X.

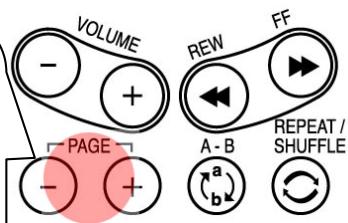

3. Lecture du fichier précédent/suivant

Appuyez sur le bouton « - PAGE +», pour dire le film précédent ou suivant.

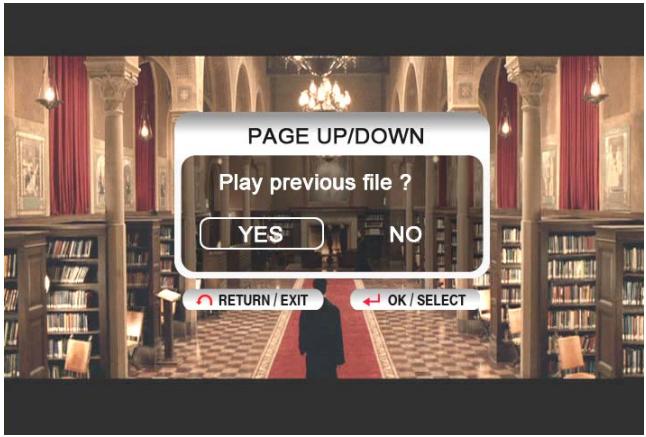

Après avoir appuyé sur le bouton "-PAGE+ ", Sélectionnez OUI ou NON en appuyant sur le bouton " ", " " et appuyez sur "OK".

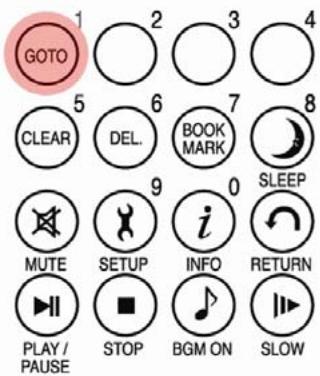

4. Fonction GOTO

Lors de la lecture d'un DVD, une pression sur la touche « GOTO», vous amène à la position de votre choix.

Après avoir appuyé sur le bouton "GOTO", entrez le temps et appuyez sur "OK"

XX:YY:ZZ

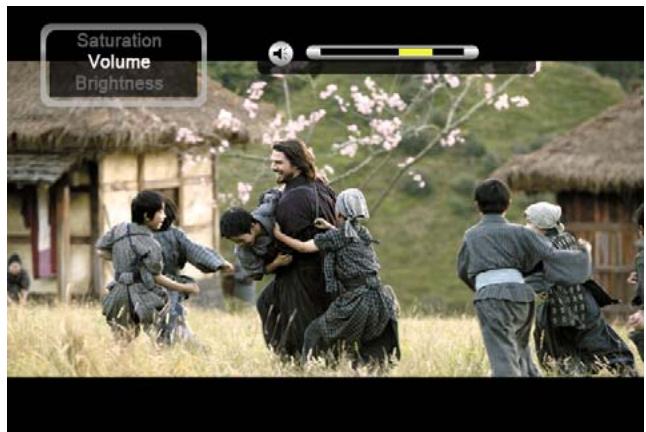

5. Commande du niveau sonore

Pendant la lecture du film, appuyez sur la touche « -VOLUME+ »

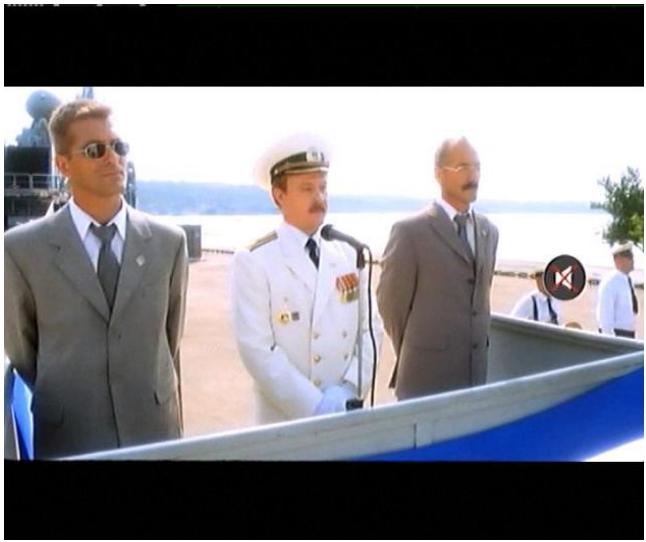

6. SILENCE

Pour couper le son, appuyez sur la touche

« MUTE ». Pour annuler cette fonction, appuyez à nouveau sur la touche « MUTE »

7. Affichage des informations sur le fichier lu

Pendant la lecture du film, appuyez sur la touche « INFO ». Les informations du fichier lu sont affichées.

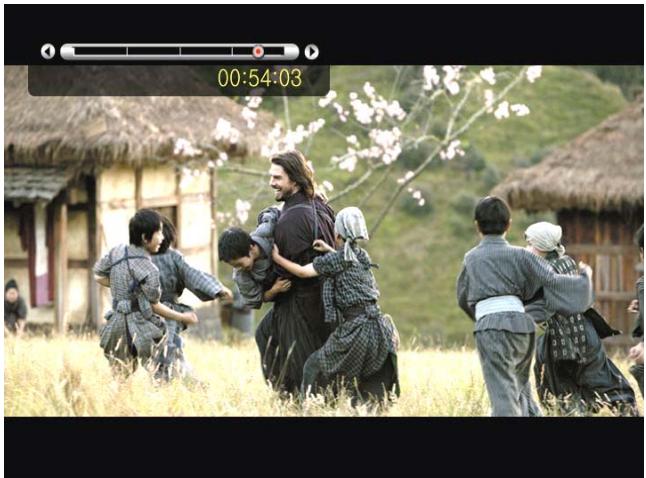

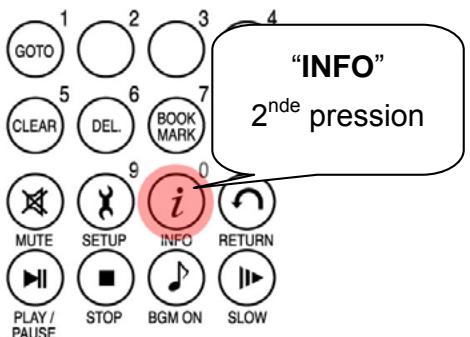

8. Affichage de la durée de lecture actuelle.

Pour afficher la durée de lecture actuelle, appuyez deux fois sur la touche « INFO ». Pour annuler cette fonction, appuyez à nouveau sur la touche « INFO »

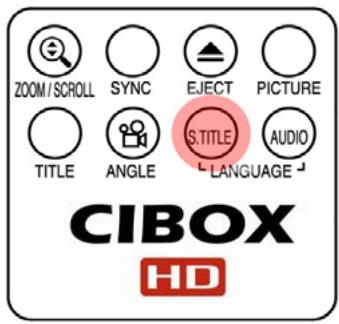

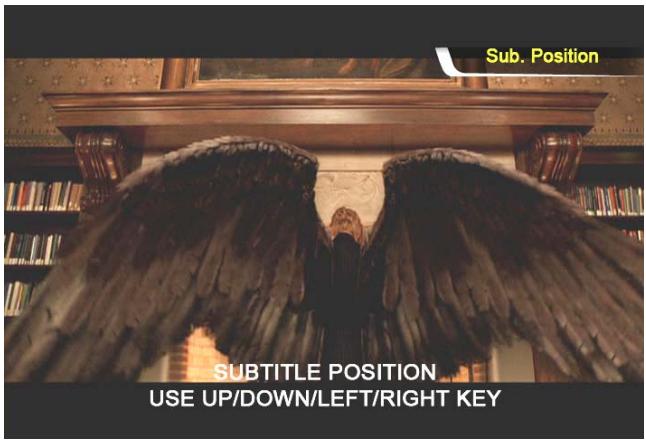

9. Positionnement et taille des sous-titres

Pendant la lecture d'un film, vous pouvez modifier la taille et la position des sous-titres avec la touche S.TITLE.

Appuyez de 1 à 5 fois

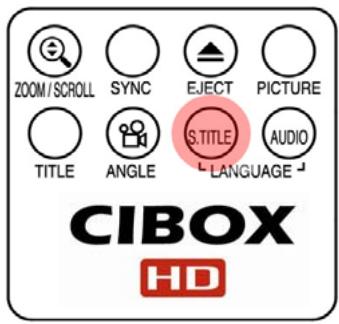

10. Gestion de plusieurs sous-titrages

Si le film lu contient plusieurs sous-titrages, vous pouvez désir celui que vous voulez voir en appuyant sur la touche « S.TITLE ». Pour sélectionner le sous-titrage, appuyez sur la touche « OK »

2 à 3 pressions

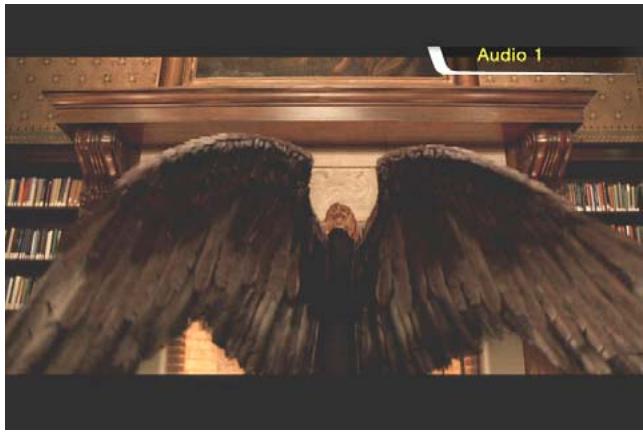

11. Gestion de plusieurs pistes audio

Si le film contient plusieurs pistes audio, vous pouvez désirir celle que vous voulez en appuyant sur la touche « AUDIO »

1 à 2 pressions

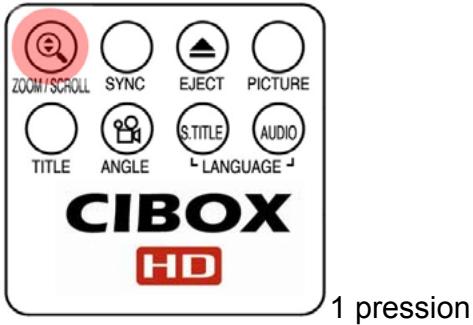

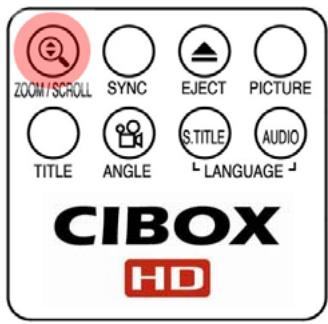

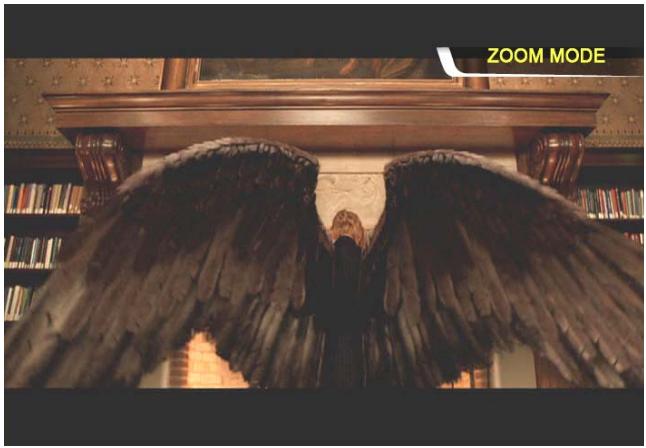

12. Élargir l'écran

Pour agrandir l'écran, appuyez sur la touche « ZOOM/SCROLL » et réglez les dimensions de l'écran avec les touches directionnelles (▲▼►).

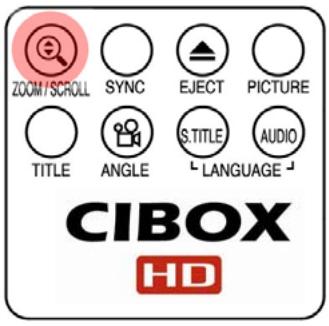

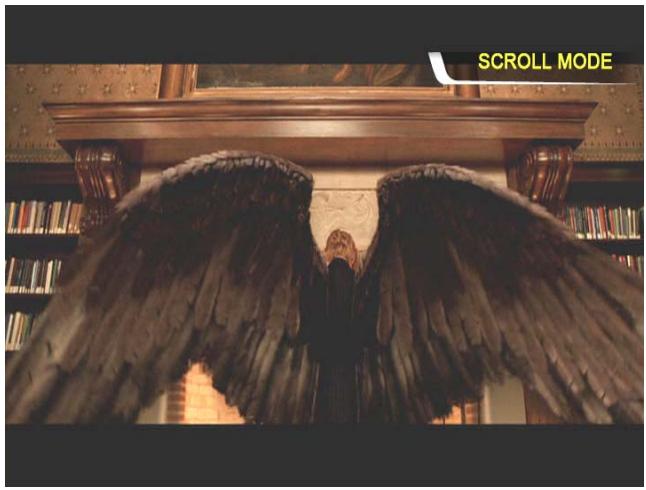

13. Déplacement de l'écran agrandi

Pour déplacer l'écran agrandi, appuyez encore sur la touche « ZOOM/SCROLL » et déplacez l'écran agrandi en appuyant sur les touches directionnelles (▲▼▲).

2ème pression

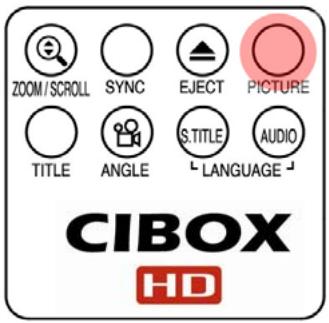

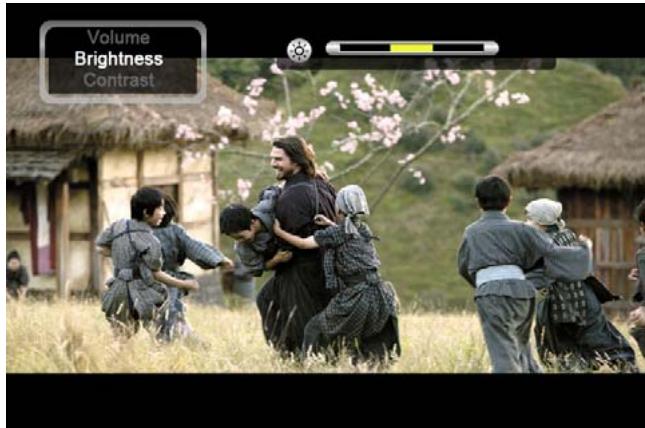

14. Réglage des couleurs de l'écran

Pour régler les couleurs, appuyez sur la touche « IMAGE » et réglez la luminosité, la saturation et le contraste en appuyant sur les touches directionnelles (▲▶).

1 à 3 pressions

15. Mémoriser une position particulière

Pendant la lecture d'un film, la position actuelle est enregistrée en appuyant sur la touche « BOOKMARK »

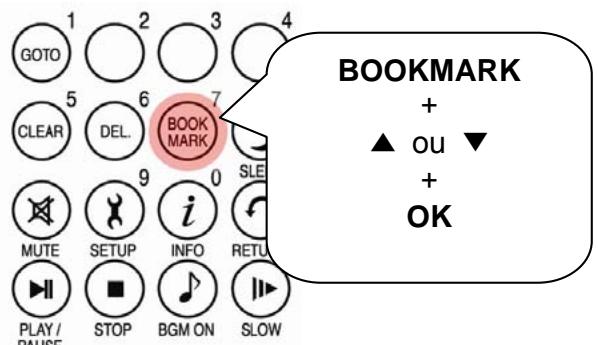

16. Listedes SIGNETS

En appuyant à nouveau sur la touche

« BOOKMARK », la liste des derniers signets est affichée. (max 5 listés)

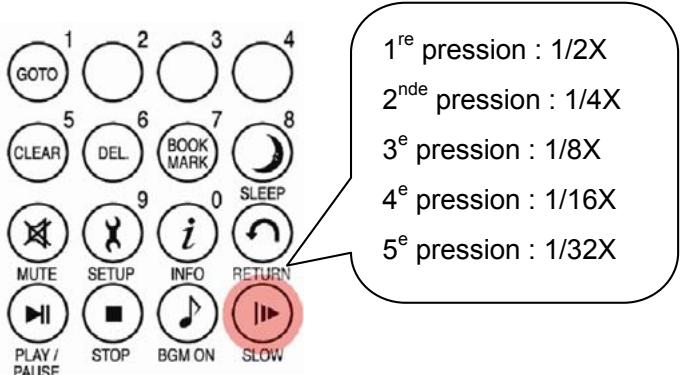

17. Lecture à vitesse réduite

Le WIRELESS CINE BOX prend en charge la fonction de « lecture au ralenti » jusqu'à 1/32X.

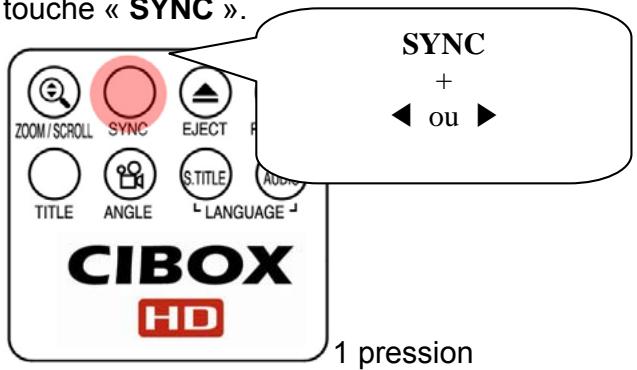

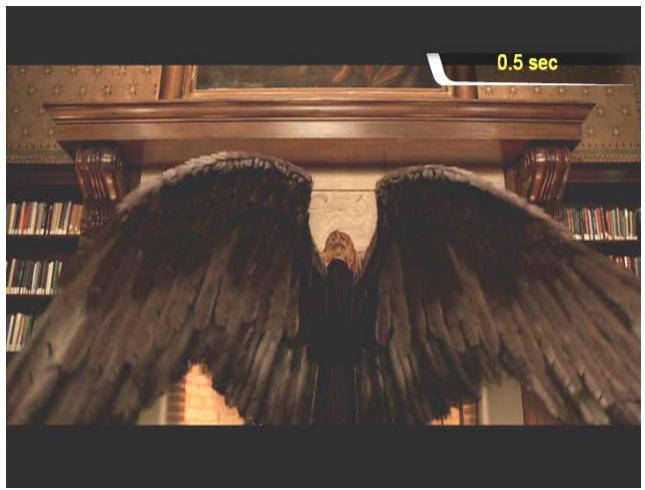

18. Commande de synchro des sous-titres

Si les sous-titres d'un film sont décalés, vous pouvez régler l'affichage des sous-titres avec la touche « SYNC »

19. Répartition de section :CHOIX DU début

Appuyez une fois sur la touche « A - B » pour sélectionner le point de début « A - »

20. Répartition de section : besoin de la fin

Appuyez encore sur la touche « A - B » pour sélectionner le point de fin « - B ». La section A - B sera repétée. Pour effacer ce réglage, appuyez à nouveau sur la touche « A - B »

2ème pression

*remarque : Cette fonction est utile pour l'étude d'une langue ou pour appréciencer des mouvements sportifs.

Wireless CINE BOX

Creation d'une bibliothèque de DVD et utilisation

Vous pouvez creez votre propre bibliothèque virtuelle de DVD en stockant votre collection privée de DVD

1. Comment la dire.

Le WIRELESS CINE BOX reconnaissant les fichiers IFO et ISO, vous pouze creez votre propre bibliothèque de DVD en stockant vos collections de DVD gratuites dans le WIRELESS CINE BOX.

• IFO : fichier d'informations généralement présente sur les DVD. Ces fichiers contiennent des informations de navigation..
• ISO : sauvegarde en un seul fichier image du film sur DVD.
• Le système de fichiers FAT32 n'accepte que jusqu'à 4 Go.
• Le système de fichiers NTFS est illimité.

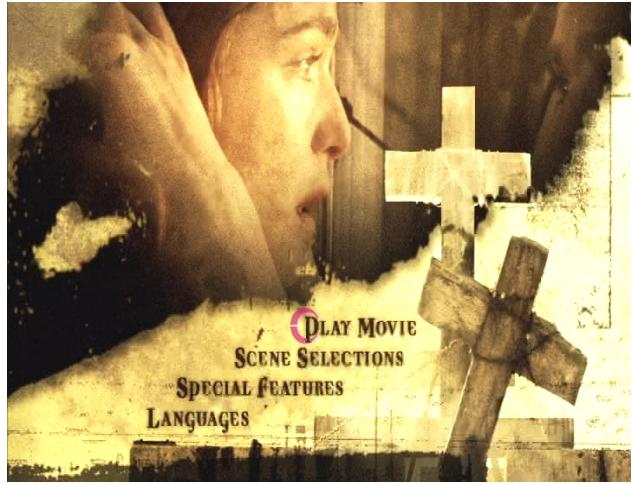

2. Commande du menu d'un DVD

Avec les touches directionnelles, vous pouze selectionner le menu du DVD dans l'écran du menu du DVD.

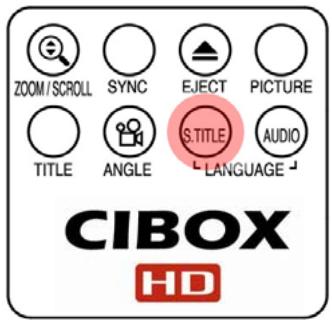

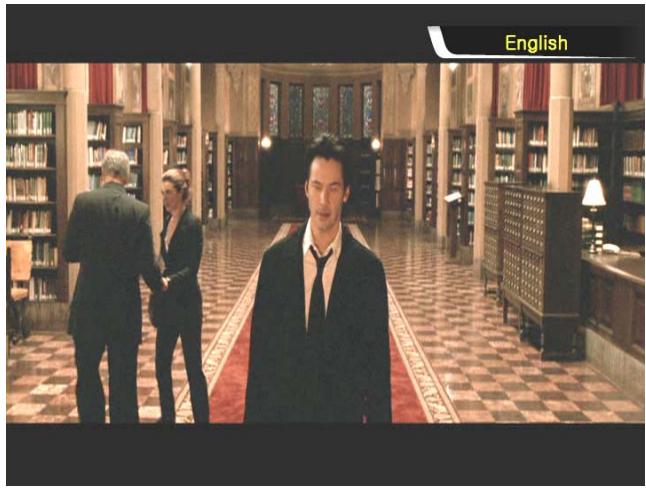

3. Sélection de la langue de plusieurs sous-titrages

Pendant la lecture d'un DVD, vous pouvez sélectionner une langue de sous-titres en appuyant sur la touche « S.TITLE »

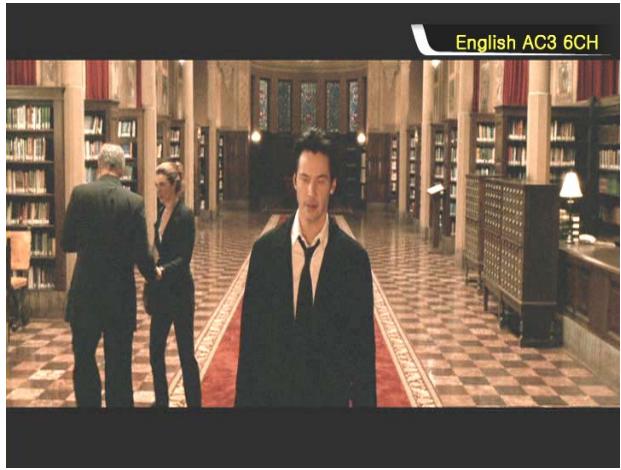

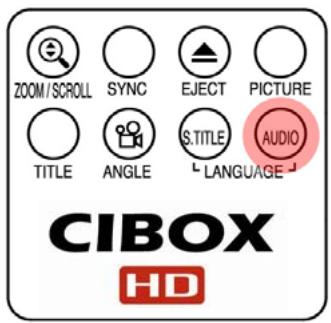

4. Sélection d'une piste audio de doublage

Pendant la lecture d'un DVD, vous pouvez sélectionner une piste audio de doublage en appuyant sur la touche « AUDIO »

5. Retour à l'écran du menu du DVD

Pendant la lecture du DVD, vous pouvez allez dans l'écran du menu du DVD en appuyant sur la touche « TITLE ». Si vous poursuivez la lecture du DVD après le réglage, elle redémarre à la position de l'arrêt.

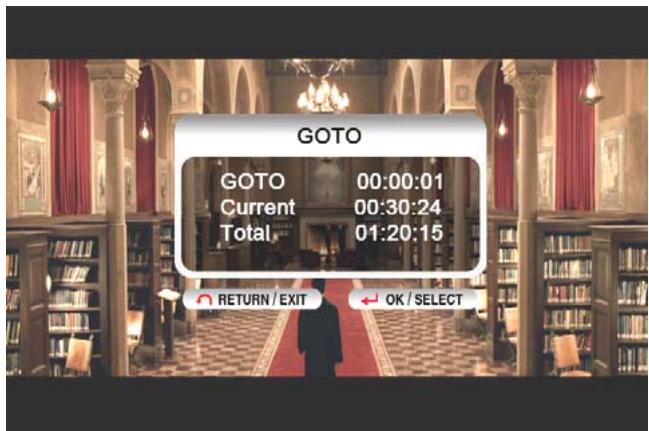

6. Fonction GOTO

Lors de la lecteur d'un film, vous pouze allez à une position particulière de votre choix en appuyant sur la touche « GOTO »

• La commande du volume, le réglage des couleurs et les informations sur le média fonctionnent comme dans la section « Utilisation d'un fichier film ».
  Pouratteindre le chapitre suivant ou precedent du DVD,utilisez la touche «-PAGE+»

Utilisation d'une bibliothèque musicale

WIRELESS CINE BOX prend en charge les fichiers MP3, WMA, OGG, M3U et PLS.

1. Lecture

Selectionnez les fichiers d'un dossier qui contient des fichiers musicaux puis appuyez sur la touche « PLAY II »

2. Changement de mode de lecture de la musique

Pendant la lecture d'un fichier de musique, vous pouvez changer le mode de lecture en appuyant sur la touche « REPEAT/SHUFFLE » (répétition/aléatoire).

3. Prise en charge des fichiers M3U et PLS

Le WIRELESS CINE BOX prend en charge les listes de lecture M3U et PLS créées par WINAMP. Pour dire ces fichiers, les fichiers de musique doivent correspondre aux fichiers M3U et PLS et se trouver dans la même partition de disque.

Utilisation d'une bibliothèque de photos

Le WIRELESS CINE BOX reconnaître les fichiers.JPG, BMP et PNG.

1. Lecture.

Selectionnez les fichiers d'un dossier qui contient des fichiers photo puis appuyez sur la touche « PLAY II ». Au départ, tous les fichiers photo du même dossier sont affichés avec un intervalle de 10 secondes. Vous pouvez modifier le salarié du diaporama dans la section « ETC » du menu de CONFIGURATION. Si vous poulez n'afficher qu'un seul fichier photo, appuyez sur la touche « OK » au lieu de la touche « PLAY II »

2. ZOOM / SCROLL of photo

Vous pouvez agrandir la photo avec les flèches directionnelles de la télécommande après avoir appuyé une fois sur le bouton “ZOOM/SCROLL” de la télécommande.

La fonction de réglage des couleurs est identique à celle de la section « Utilisation d'un film »

Connexion aux péripériques USB externes

Divers apparèils USB externes peuvent être branchés aux ports HÔTE USB du WIRELESS CINE BOX

1. Connexion de divers appareils USB externes
   Avec la fonction hôte USB, le WIRELESS CINE B2B reconnait des appareils USB externes tels que des disques durs, des clés USB et des lecteurs de carre mémoire USB jusqu'à deux appareils simultanément.

2. Utilisation de la connexion USB.

Lorsque votre apparéil USB est connecté correctement, vous pouvez acceder à ses fichiers en appuyant sur l'icone USB mise en valeur.

TIP

REMARQUE

Le WIRELESS CINE BOX ne peut utiliser les périphériques de stockage de masse qu'en mode « lecture seule »

3. Commande d'un tiroir de lecteur optique

WIRELESS CINE BOX commande l'ouverture et la fermetre d'un lecteur optique en appuyant sur la touche « EJECT » quand le lecteur optique USB est connecté.

Mise à jour du microprogramme

Cette section explique comment mettre à jour le microprogramme.

Procurez-vous le dernier microprogramme afin de profiter des nouvelles fonctionnalités et de l'amélioration des fonctions.

1. Premièrement, visitez le site Web du WIRELESS CINE BOX (www.ciboxcorp.com) ou le site Web indiqué (demandez au magasin qui vous a fourni le WIRELESS CINE BOX). Vous pouvez télécharger le dernier microprogramme et l'enregistrer sur votre PC.
2. Extrayez le fichier de microprogramme compressé et déplacez-le ou copiez-le dans le WIRELESS CINE BOX via un cable USB. Si WIRELESS CINE BOX est connecté sur un réseau interne, l'installation du dernier microprogramme est également possible via le réseau interne sans copier le fichier dans le WIRELESS CINE BOX. Dans ce cas, le fichier du microprogramme doit être stocké dans le dossier partagé du PC.
3. Connectez le WIRELESS CINE BOX à un téléviseur et mettez-le sous tension. Appuyez sur la touche « SETUP » de la télécommande et dans la section ETC des paramétres de la

CONFIGURATION.

1. Sélectionnez « Firmware update » (mise à jour du microprogramme) et recherche le dossier qui contient le nouveau fichier de microprogramme.
2. Sélectionnez « update file » (mise à jour du fichier) puis appuyez sur la touche « OK » sur la télécommande.
3. La mise à jour du microprogramme démarre automatiquement quand vous sélectionnez « Yes » (oui) dans la boîte du message de confirmation.
4. Le WIRELESS CINE BOX s'eteint automatiquement 10 secondes après la fin d'un processus de mise à jour réussi.

1. Rallumez le WIRELESS CINE BOX puis allez dans la section « ETC » de « SETUP ». Sélectionnez « Factory Reset » (rappel des valeurs d'usine) puis appuyez sur la touche « OK » pour restaurer les valeurs d'origine. Éteignez à nouveau le WIRELESS CINE BOX nouveau. Vous pouvez alors profitez du nouveau microprogramme.

Attention !!!

Veillez à ne pas étéindre le WIRELESS CINE BOX pendant la mise à jour. Si le courant est coupé pendant la mise à jour, le WIRELESS CINE BOX doit être réparé dans un centre de service à la clientèle.

Wireless CINE BOX

Dans l'environnement Windows 98SE/ME

TIP	Une partition unique est recommangée.
Mème si le WIRELESS CINE BOX accepte plusieurs partitions, nous recommendons une partition unique pour votre commodité.

1. Ouvrez une fenêtre d'invite de commandes (Démarrer → Programmes → Fenêtre MS-DOS)

2. Tapez « fdisk » puis appuyez sur Entrée.

Sélectionnez « O » (« Y ») afin d'activer la prise en charge des disques de grande capacité.

1. Cliquez sur « 5 » pour changer de disque dur.

1. Sélectionnez le dernier numéro de disque que vous pouez initialiser.

Si vous avez plus de 2 disques durs

Si vous PC contient plusieurs disques durs, le numéro du disque peut être modifié. Dans ce cas, vous pouvez selectionner le numéro correspondant à chaque pourcentage (« % »).

1. Choisissez « 1. Créer une partition DOS ou un Disque logique DOS. »

1. Choisissez « 1. Créer une partition DOS principale »

1. Attende la fin de la vérification de l'intégrité du disque jusqu'à 100 %.

1. Choisissez « O » (« Y ») etCHOisissez d'utiliser laaille maximale pour la partition DOS principale.

1. Attendez à nouveau la fin de la vérification de l'intégrité du disque et appuyez deux fois sur « ESC » pour fermer la fenêtre d'invite de commandes MS-DOS.

1. Redémarrez votre PC.
2. ÀpRES le redémarrage, le nouveau disque dur est visible dans le Poste de travail. Cliquez avec le bouton droit de votre souris puis sélectionnez « Formater » pour le formater.

Wireless CINE BOX

Dans l'environnement Windows 2000/XP

1. Cliquez sur Demarrer puis allez dans le Panneau de configuration.

Sélectionnez alors « Performances et maintenance »

1. Sélectionnez « Gestion de l'ordinateur » puis allez dans « Gestion des disques »

1. Cliquez sur suivant dans la fenêtre « Assistant d'initialisation et de conversion des disques »

1. Sélectionnez le disque à initialiser puis cliquer sur Suivant.

1. Cliquez sur Terminer dans la fenêtre « Fin de l'Assistant d'initialisation et de conversion des disques »

1. Cliquez sur le bouton droit de votre souris et sélectionnez « Nouvelle partie... »

1. Cliquez sur Suivant.

1. Sélectionnez « Partition principale » puis cliquez sur Suivant.

TIP

Important

Le WIRELESS CINE BOX ne fonctionnera correctement avec un téléviseur qu'avac une partition principale uniquement.

1. Indiquez la taille de la partition puis cliquez sur Suivant.

(10 Go = 10 000 Mo)

1. Cliquez sur Suivant. (La dette de lecteur sera affectee automatiquement.)

1. Sélectionnez le système de fichier et cliquez sur Suivant. (FAT32 ne peut pas'être sélectionné au-delà de 32 Go).

TIP	Important
Ne cochez pas « Activer la compression des fichiers et des dossiers ».

1. Cliquez sur Terminer pour fermer l'Assistant Nouvelle Partition.

1. ÀpRES la configuration de l'Assistant Nouvelle partition, le nouveau disque dur sera formaté automatiquement. Patientez jusqu'à ce que le formatage soit terminé à 100 %.

Wireless CINE BOX

Problèmes associés à l'écran du télévisueur

1. Si rien ne s'affiche sur l'écran du téléviseur.

2. Vérifie que le mode de sortie TV est bien régle pour votre téléviseur ou monitueur. Vous pouvez utiliser la touche TV OUT de la télécommande (de l'appareil WIRELESS CINE BOX). Appuyez sur cette touche plusieurs fois avec un intervalle de 2 à 3 secondes.

3. Contrôlez si vous Your téléviseur est régle pour une entrée video ou une entrée de composantes.
4. Vérifiez que le cable A/V ou des composantes est connecté correctement et fermement.

5. Vérifiez que le fichier que vous poulez dire est reconnu par WIRELESS CINE BOX

6. Bruit important sur l'écran du téléviseur.

7. Vérifiez que le cable de video est connecté correctement et fermement.

8. Vérifiez que le mode de sortie TV correspond à votre téléviseur.
9. Si vous avec connecté indirectement le WIRELESS CINE BOX au téléviseur par un lecteur de DVD ou un magnétoscope, etc., l'écran du téléviseur peut désenter des parasites. Branchez le WIRELESS CINE BOX directement sur le téléviseur.

10. Si de l'humidité a pénétré dans le WIRELESS CINE BOX lorsque vous l'avez fait passer du froid extérieur à la chaleur interieure, attendez que le WIRELESS CINE BOX soit totalément à la température interieure.

11. Si la taille de l'image affichée ne correspond pas à l'écran du téléviseur.

La proportion étant définie, reglez-la à nouveau correctement dans le menu SET-UP.

1. Absence de son ou bruit important

• Contrôlez que le cable stéreo (cable A/V) est connecté correctement et fermement sur le WIRELESS CINE BOX et sur le téléviseur.
• Contrôlez que la touche [MUTE] n'est pas enforcée et que le niveau du volume est correctement régle.
• Contrôlez que le cable audio numérique est connecté correctement et fermement aux connecteurs d'entrée d'audio du système de cinéma à domicile ou de l'amplificateur audio.
• Essayez de modifier la valeur (mélange réducteur ou déviation) de la sortie audio du menu SET-UP.
• Essayez de remplacer le cable audio par un cable neuf.
• Contrôlez les canaux audio (2 ou 5.1 canaux) dans le menu SET-UP.

2. En l'absence de son ou en cas de mauvaise qualité sonore lors d'une connexion à un système audio numérique

• Contrôlez les canaux audio (2 ou 5.1 canaux) dans le menu SET-UP.
• Réglez « pass through » dans le menu SET-UP.
• Contrôlez l'état de la connexion et configurez pour un système audio numérique (consultez le manuel du système audio numérique).
• Vérifiez que le cable optique ou le cable coaxial est connecté correctement et fermement.

Wireless CINE BOX

Problèmes liés au disque dur ou à la télécommande

1. Si le WIRESS CINE BOX ne reconnaît pas le disque dur

• Contrôlez si le dossier racine ou un dossier donné contient trop de fischiers. Dans ce cas, créez des sous-dossiers et déplacez des fischiers dans les sous-dossiers afin de réduire le nombre de fischiers dans le dossier en question.
• Vérifiez que le disque dur est correctement connecté au WIRELESS CINE BOX (contrôlez le cable plat SATA et le cable d'alimentation).
• Contrôlez que le disque dur est formaté correctement (il doit être base sur la « partition principale » et l'option « compression des fichiers et des dossiers » ne doit pas être cochée lors du formatage du disque dur).
• Contrôlez le réglage du cavalier du disque dur (il doit être sur « Single » ou « Master »).
• Essayez d'utiliser un nouveau disque dur (le disque dur lui-même peut présenter certains problèmes dus à un impact ou à des dommages externes).

2. Si le PC ne reconnaît pas le WIRELESS CINE BOX en tant que stockage de masse USB externe.

Si le PC utilise Windows 98SE, vous doivent installer correctement le pilote USB pour Windows98SE dans votre PC.
Vérifiez que le WIRELESS CINE BOX est allumé. (Il doit être allumé)
- Essayez d'utiliser un nouveau disque dur (le disque dur lui-même peut désenter certains problèmes dus à un impact ou aux dommages externes).

3. Si la télécommande ne fonctionne pas correctement.

• Vérifiez s'il y a un obstacle entre la télécommande et le récepteur IR du WIRELESS CINE BOX.
• Contrôlez les piles de la télécommande.
• Vérifiez que le récepteur IR ne soit pas exposé à une forte lumière telle que la lumière directe du soleil.

Wireless CINE BOX

Problème liés au RÉSEAU

Le réseau n'est pas configuré correctement. Essayez de le configurer à nouveau conformément à « Configuration du RÉSEAU » (Page 31).
- Contrôlez l'etat de la connexion par cable. Les cables doivent être bien connectés sur chaque port du routeur ou du commutateur.
- Les WIRELESS CINE BOX et le PC ne sont pas sur le même masque de sous-réseau.
Saisie de l'IP incorrecte, vérifie l'adresse IP et le masque de sous-réseau.
L'icone RÉSEAU est activée, mais les données partagées ne peuvent pas être lues. Dans ce cas, vérifie si le pare-feu est actif dans le PC. Si le pare-feu est actif, désactivez-le pour que le WIRELESS CINE BOX puisse communiquer avec le PC.

TIP	Contactez le service clientèle ci-dessous.
www.ciboxcorp.com
Lecteur multimédia haute définition, WIRELESS CINE BOX
Format de lecture du fichier
Vidéo	Format de fichier HD(tp,.trp,ts), Windows Media 9, Windows Media 9 HD, DivX3.11, DivX4, DivX5, DivX HD, Xvid, MPEG1, MPEG2(IFO,VOB,ISO)
Audio	MP3, Ogg Vorbis, WMA, AC3, DTS
Image	JPEG, BMP, PNG
Sous-titres	SMI, .SUB, .SRT
Connexions en sortie
Vidéo	DVI-D, Composantes video (Y, Pb, Pr), S-Video, video composite, résolution maximale de 1920 x 1080, balayage progressif
Audio	Stéréo analogue 2 canaux (mélange réducteur AC3 & DTS) Analogique 5.1 canaux, sortie audio numérique optique et coaxiale
Interface USB	1 x port cible USB 2.0, 2 x ports hôtes USB 2.0 (intensité maximale du bus 500 mA)
Réseau	1 x port RJ45 LAN (Ethernet 100BASE-TX/10BASE-T) Réseau local sans fil 54 Mbps en option (IEEE 802.11b/g, sécurité WEP 64/128 bit )
Type de disque dur accepté
Dimensions	Disque dur 3,5 pouces type SATA
Format de fichiers	NTFS, FAT32
Système d'exploitation compatible
OS	Windows 98SE, ME, 2000, XP ou plus récent
Dimensions et masse
Dimensions (mm)	Largeur (95 mm) x Hauteur (190 mm) x Profondeur (145 mm)
Masse (g)	730g (sans disque dur), environ 1 240 g (avec disque dur)
Alimentation électrique / Environnement
Adaptateur secteur Environnement	Entrée : 90V ~ 240V C.A. 50/60Hz 1,5 A Sortie : 12V CC 3,5 A Température : 0 à 40 °C Humidité : 10 à 70 %

• Remarque : les caractéristiques peuvent être modifiées sans préavis.
