MZ - Boîtier multimédia CIBOX - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Boîtier multimédia
Formats vidéo supportés	Non précisé
Formats audio supportés	Non précisé
Résolution maximale	Non précisé
Connectivité	HDMI, USB
Wi-Fi	Non précisé
Ethernet	Non précisé
Ports USB	1 ou plusieurs
Alimentation	Adaptateur secteur
Télécommande incluse	Oui
Compatibilité système	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Lecture multimédia, streaming
Langues supportées	Multilingue

FOIRE AUX QUESTIONS - MZ CIBOX

Comment réinitialiser mon CIBOX MZ ?

Pour réinitialiser votre CIBOX MZ, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant lumineux clignote.

Pourquoi mon CIBOX MZ ne se connecte-t-il pas à Internet ?

Vérifiez d'abord que votre connexion Internet fonctionne correctement. Assurez-vous également que le mot de passe Wi-Fi est correctement saisi. Si le problème persiste, redémarrez votre routeur.

Comment mettre à jour le firmware de mon CIBOX MZ ?

Pour mettre à jour le firmware, accédez au menu des paramètres, sélectionnez 'Mise à jour du système', puis suivez les instructions à l'écran pour télécharger et installer la dernière version.

Mon CIBOX MZ ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Essayez de changer de prise ou de câble d'alimentation. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment ajouter des chaînes à mon CIBOX MZ ?

Pour ajouter des chaînes, accédez au menu principal, sélectionnez 'Chaînes', puis 'Ajouter une chaîne'. Suivez les instructions pour rechercher et ajouter de nouvelles chaînes.

Le son de mon CIBOX MZ est trop faible, que puis-je faire ?

Vérifiez le volume de l'appareil ainsi que les réglages audio dans le menu des paramètres. Assurez-vous également que votre téléviseur est réglé sur un niveau de volume adéquat.

Comment rétablir les paramètres d'usine de mon CIBOX MZ ?

Pour rétablir les paramètres d'usine, allez dans le menu des paramètres, sélectionnez 'Sauvegarde et réinitialisation', puis choisissez 'Réinitialiser les paramètres d'usine'.

Pourquoi je ne peux pas accéder à certaines applications sur mon CIBOX MZ ?

Assurez-vous que votre CIBOX MZ est à jour et que vous disposez d'une connexion Internet stable. Certaines applications peuvent également nécessiter des mises à jour spécifiques ou des abonnements.

Comment contacter le support technique pour mon CIBOX MZ ?

Vous pouvez contacter le support technique via le site web officiel de CIBOX ou appeler le numéro de service client indiqué dans le manuel d'utilisation.

MODE D'EMPLOI MZ CIBOX

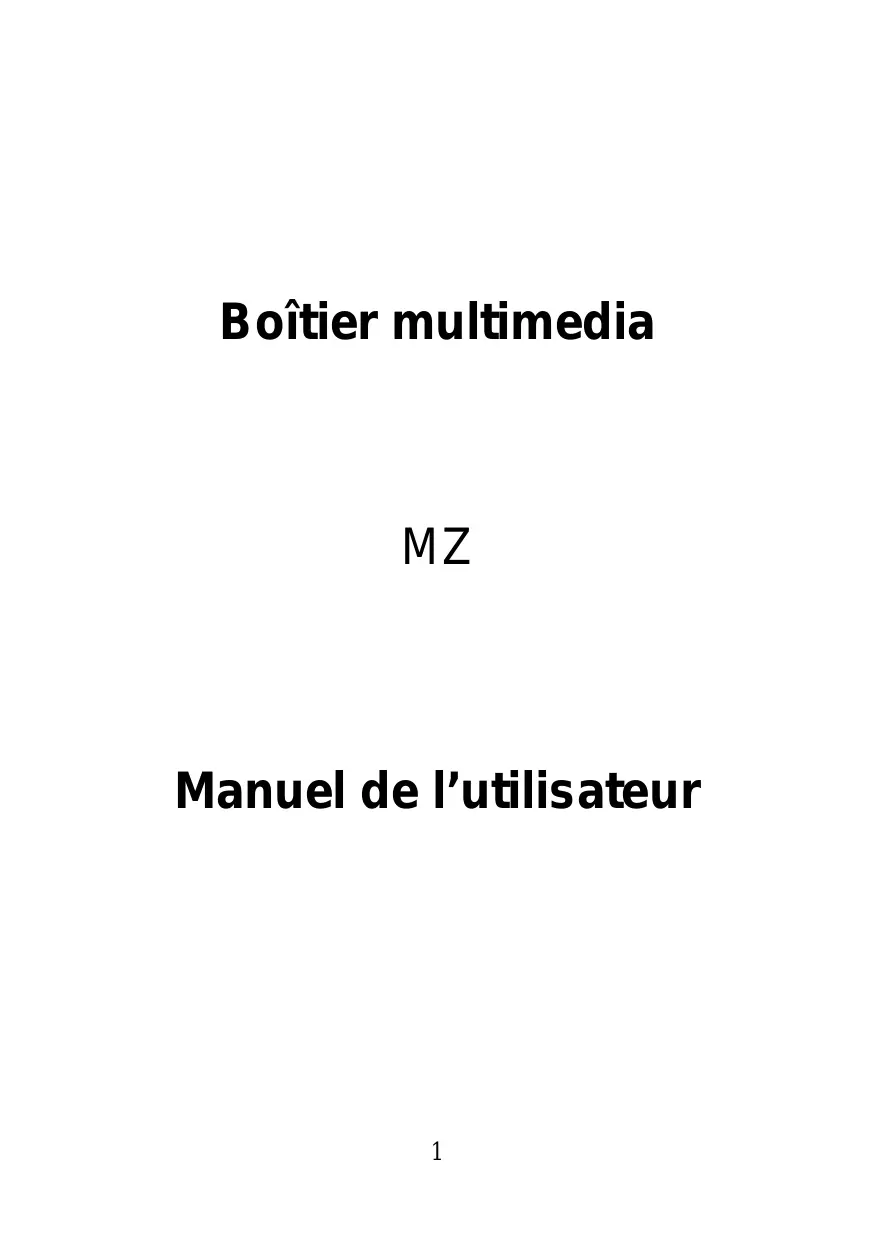

Manuel de l'utilisteur

Table des matières

Avant utilisation 3

I. Vérification du contenu de l'emballage 3
II. Nom et fonctionnalité 5

Connexion 8

Raccorder le MZ à une TV ou à un écran. 8
Branchement de l'alimentation AC 11

Fonctionnement de base 12

I. Copie des fichiers multimédas depuis le PC 12
II. Parcourir les fichiers multimédias 13

1. Affichage photo 14
2. Lecture de la musique 15
3. Lecture d'une video 16
4. Parcourir les fichiers 17

Fonctionnement avancé. 18

I. Modification de la résolution de sortie videoe. 18
II. Lecture des fichiers DVD 18
III. Réglage 20

Questions Fréquement Posées 24

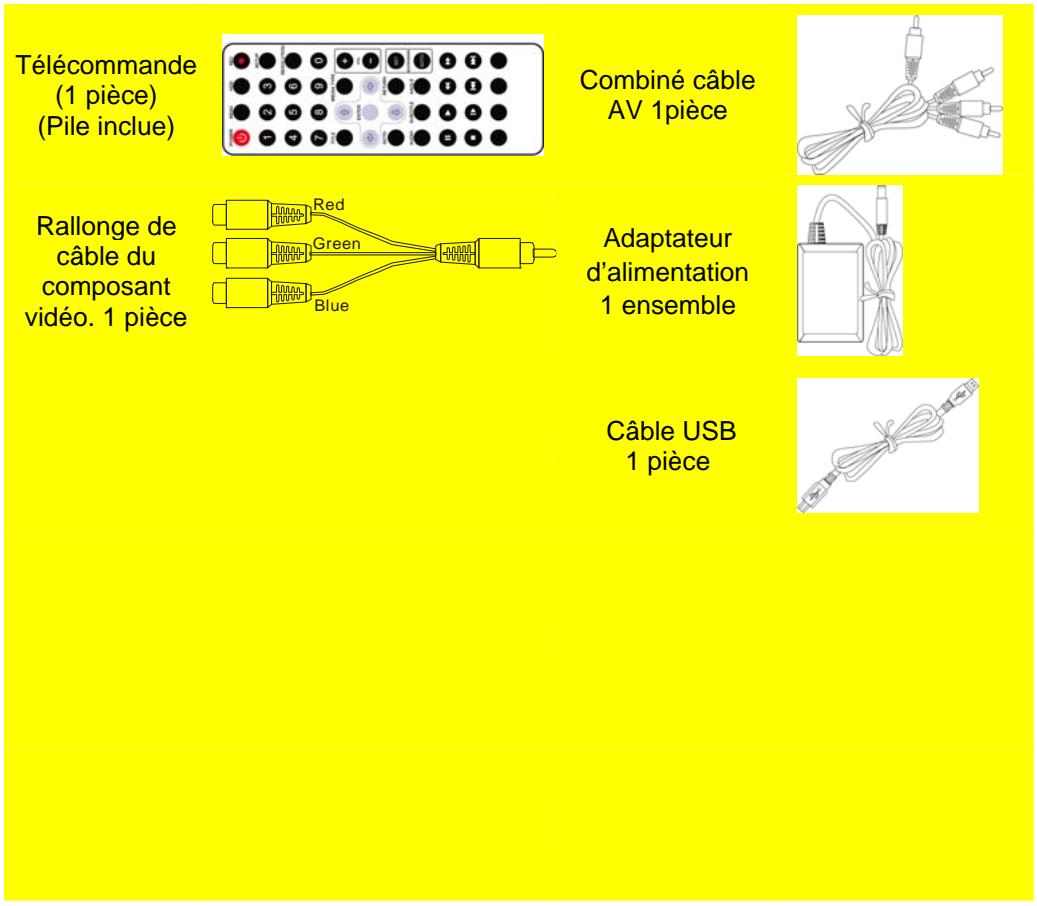

I. Vérification du contenu de l'emballage

A. Boîtier multimédia MZ, 1 piece
B. Accessoires, 5 pieces

C. Préparation de la télécommande

1. Retirez l'isolateur

2. Prêt à utiliser

Retirez une partie de l'isolateur, la télécommande peut ensuite être utilisé.

D. Comment remplacer la pile de la télécommande

Quand la télécommande n'a plus de pile fonctionnelle, vous pouvez suivre les instructions ci-dessous pour la replacer.

1. Ouvrir le couvercle de la pile

1. Placer une pile CR2025 (pole positif « + » face visible)

1. Placer le couvercle de la pile

Note:

Le modeleleda pileestCR2025.
Prière de faire correspondre les polarités avant que vous n'insériez la pile

II. Nom et fonctionnalité

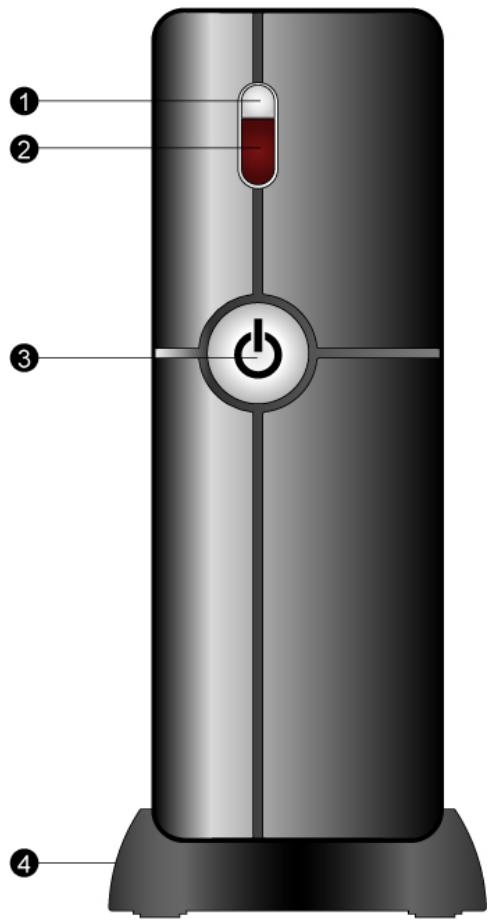

A. Panneau frontal

1. Témoin d'activité
2. Récepteur IR (Pour télécommande)
3. Bouton d'alimentation
4. Pieds

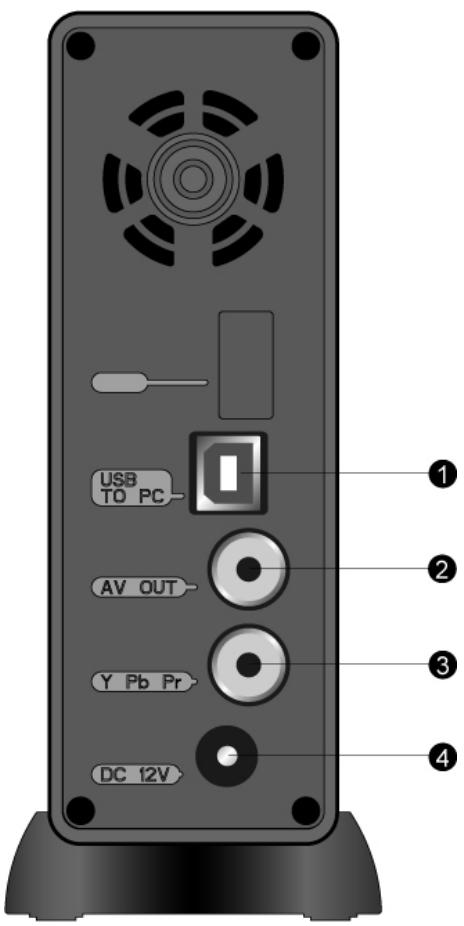

B. Panneau arrête

1. Port USB vers port PC (appareil USB)

Pour raccorder au PC

1. (Combé) prise AV OUT
2. (Composant) prisYPbPr OUT
3. Prise 12V (DC IN)

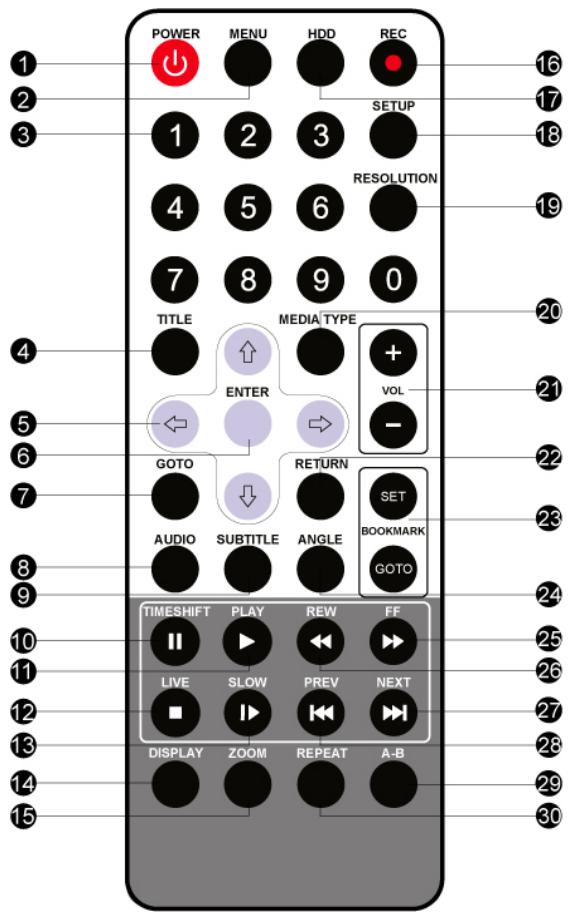

C. Telecommande

1. POWER : alimentation on/off
2. MENU: aller au menu principal
3. 0~9: touches numériques
4. Title: aller au menu titres DVD
5. Touches de direction
6. ENTER (saisir)
7. GOTO: recherche en lecture
8. AUDIO : sélection audio
9. SUBTITLE : sélection des sous-titres
10. PAUSE/TIMESHIFT (pause/délai)
11. PLAY (lecture)
12. STOP/LIVE (arrêt sur image)
13. SLOW PLAY (lecture lente)
14. DISPLAY (affichage)
15. ZOOM: réglage du zoom
16. REC : lancement du diaporama
17. HDD: disque dur (DD)
18. SETUP: aller au menu de configuration
19. RESOLUTION : modifier la résolution de sortie video
20. MEDIA TYPE: type de média
21. VOL +/- : volume +/-
22. RETURN:retour
23. BOOKMARK SET/GOTO : Choiser un favoreder sur un favors
24. ANGLE : modifier l'angle de visualisation
25. FF: avance rapide
26. REW: rembobinage rapide
27. NEXT : suivant
28. PREV: precedent
29. A-B: répetition de A à B

Connexion

Raccorder le MZ à une TV ou à un écran

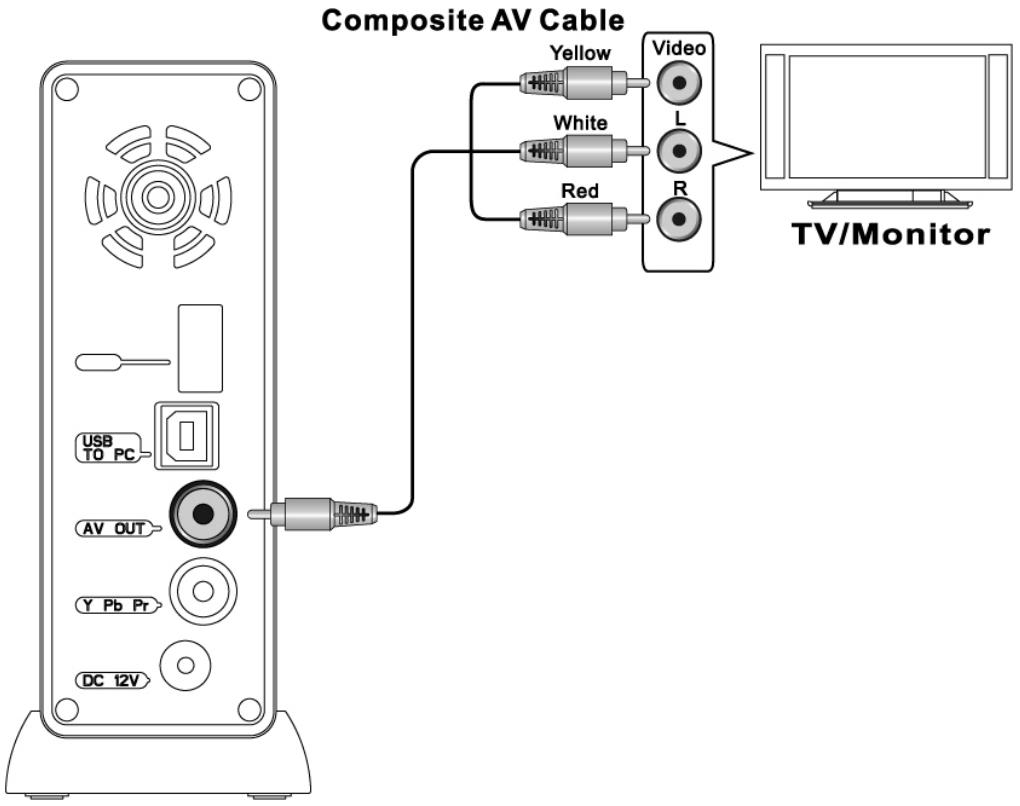

A. Connexion du combiné de sortie audio et video

Utilisez le combiné cable AV fourni pour raccorder la prise AV OUT et le port d'entrée AV sur votre TV ou écran. Faire attention à bien faire correspondre la couleur de la prise à celle de la prise fémelle de la TV ou de l'écran. MZ prend en charge les signaux video NTSC et PAL en provenance de la prise fémelle AV OUT.

Figure Connexion du combiné AV OUT

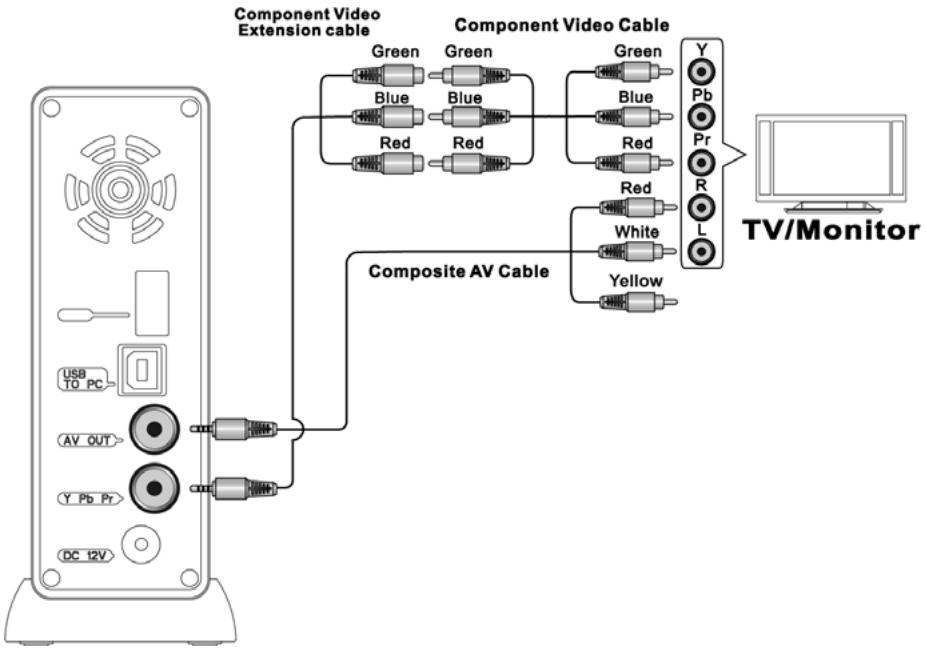

A. Connexion du composant (YPbPr) video et de sortie audio

Branchez la mini prise noire de la rallonge du composant video sur la prise YPbPr du MZ. Utilisez un composant cable video YPbPr (NON fourni) pour raccorder la rallonge de cable du composant video et le port d'entrée du composant video (YPbPr) sur votre TV ou écran. Faire attention à bien faire correspondre la couleur de la prise à celle de la prise fémelle de la TV ou de l'écran. MZ prend en charge les sorties video 480p, 576p, and 720p.

Utilisez le combiné cable AV fournir pour raccorder la prise AV OUT du MZ et la prise d'entrée audio du port d'entrée du composant à votre TV ou écran.

Faire attention à bien faire correspondre la couleur de la prise à celle de la prise fémelle de la TV ou de l'écran.

Note:

Le composant cable video standard n'est pas inclu. Pour obtenir une bonne qualite video, l'utilisation d'un composant standard YpbPr cable video est conseillée.
Une seule des deux connexions décrites ci-dessus est requise.

Figure Connexion du composant (YPbPr)

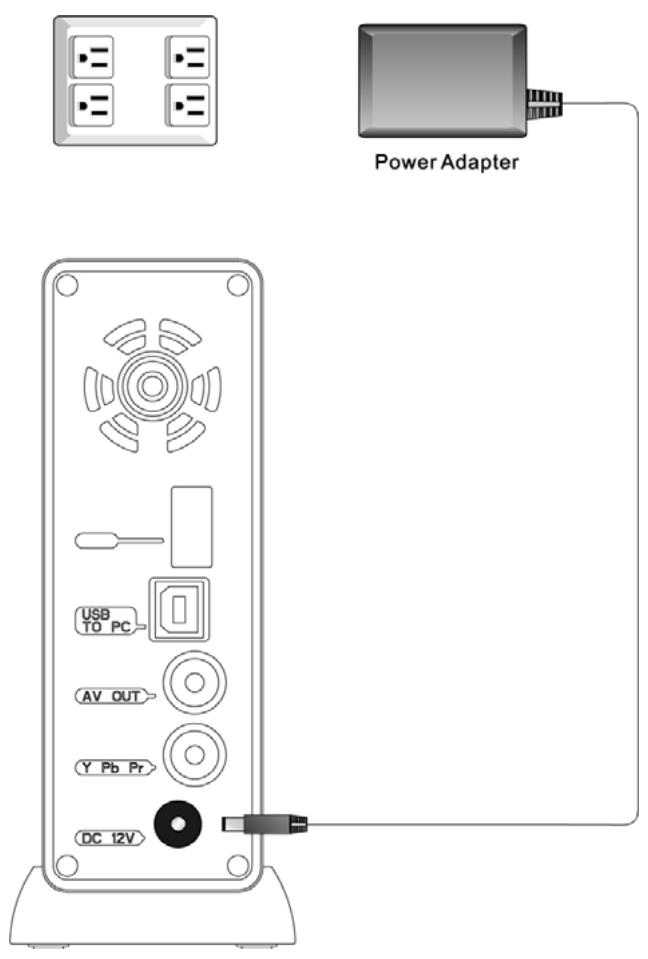

Branchement de l'alimentation AC

Insérez la prise CC de l'adaptateur sur la prise 12V du MZ. Branchez la prise de l'adaptateur à une prise d'alimentation.

Figure Connexion de l'alimentatio

Fonctionnement de

base

Avant de pouvoir dire les fichiers multimédias du MZ, il vous faudra copier ces fichiers depuis le PC vers le DD du MZ.

I. Copie des fichiers multimédias depuis le PC

MZ peut servir de DD externe du PC. S'assurer que le MZ soit étient. Utilisez le cordon USB fourni pour raccorder le port USB du MZ avec un port hôte USB du PC. Allumez le MZ et le PC détectera automatiquement le DD du MZ.

Vous pouvez utiliser l'explorateur de fichiers pour manipuler les fichiers dans le DD du MZ.

Note:

√ Le PC doit être compatible avec Windows XP et au-delà.
Utilisez la fonction de Retrait en toute sécurité (Safely removal) de Windows pour arrêter le DD avant desterolir la connexion USB.
√ NE PAS interrompree la connexion USB lorsque le DD est en ecriture ou en lecture.

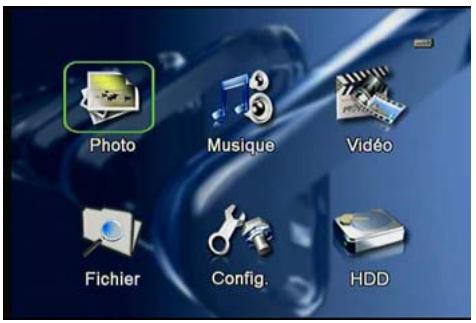

II. Parcourir les fichiers multimédias

Raccordez le MZ à votre TV ou écran et allumez le MZ ainsi que la TV ou l'écran.
A la suite de l'initialisation, MZ affichera le MENU. Lorsqu'on appuie sur la touche
MENU, le MENU apparaitra.

Note:

Si rien ne s'affiche sur la TV ou l'écran, appuyez sur la touche RESOLUTION pour changer la sortie video du MZ. Le MZ modifiera la sortie video en série, 480p, 480i, 576p, 576i, et 720p.
Lors de l'utilisation de la connexion AV OUT, le MZ ne prendra en charge que 480p, 480i, 576p, et 576i.

Le MZ peut dire la musique, les photos et les fichiers video. Le MZ supporte de nombreux formats de fichiers multimédias.

Formats de lecture: Audio: MP3, WMA

Video: MPEG 1/2, DivX 3.11, 4.12, 5, 6; AVI, VOB,

MPG, DAT, Xvid

Sous-titre : srt, sub, ssa, ass, psb

Le MZ regroupe les fichiers multimédias automatiquement suivant les types « photo, musique et video ». Cela vous permettra de retrouver les fichiers facilement. Le MZ affiche également les fichiers par dossier. Tous les fichiers et dossiers seront listedes par dossier. Vous pouvez ouvrir un dossier et désirir un filchier multimédia à生存.

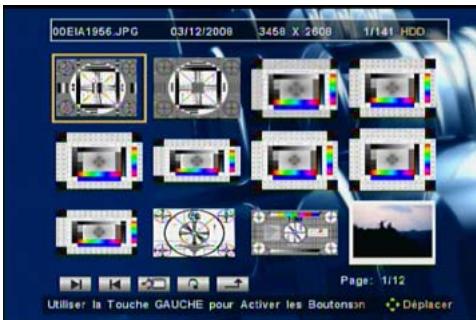

1. Affichage photo

Selectionnez l'icone [Photo] et appuyez sur la touche ENTER pour parcourir les fichiers photo. Tous les fichiers photo du DD s'afficheront. Appuyez sur les touches , , , pour selectionner un fichier et sur la touche ENTER ou PLAY (lecture) pour afficher le fichier photo.

ARRET

Arret de lecture

Zoom sous affichage photo:

Appuyez sur la touche ZOOM pour modifier les dimensions du zoom pour afficher les photos.

Faire tourner une photo:

Appuyez sur la touche pour faire tourner la photo.

Diaporama:

Appuyez sur la touche REC pour lancer le diaporama sur une musique de fond. Appuyer sur la touche STOP pourmettre fin au diaporama et revenir sur I'affichage precedent. Appuyer sur la touche DISPLAY (affichage) pour afficher les informations photo.

Effet de transition :

Appuyez sur la touche A-B pour modifier l'effet de transition concernant le diaporama.

Répétition de la lecture :

Appuyez sur la touche REPEAT pour allumer ou éteindre la répétition de lecture.

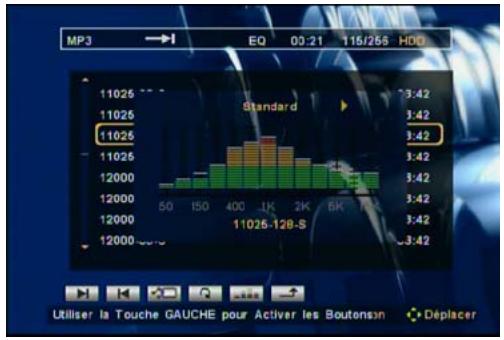

2. Lecture de la musique

Sélectionnez l'icone [Music] et appuyez sur la touche ENTER pour parcourir les fichiers musique. Tous les fichiers musique s'afficheront. Le premier fichier sera lu automatiquement. Appuyez sur la touche , pour sélectionner un autre fichier à生存.

Touches	Fonction
LECTURE	Démarrage de lecture
II PAUSE	Pause
PRÉC	Retourner à la photo précédente
SUIVANTE	Passer à la photo suivante
ARRET	Arrêt de lecture

Changer les effets de I'egaliseur:

Le MZ affiche un égaliseur lorsqu'un fichier musique est en lecture.
Vous pouvez appuyer sur la touche > pour sélectionner un effet d'égalisation.

Répartition de la lecture :

Appuyez sur la touche REPEAT pour.permuter les modes de répétitions, REPEAT 1, REPEAT ALL (tous), SHUFFLE PLAYING (lecture au hasard) et REPEAT OFF (étéint).

Diaporama:

Appuyez sur la touche REC pour lancer le diaporama sur une musique de fond. Appuyez sur la touche STOP pourmettre fin au diaporama et revenir sur l'affichage precedent.

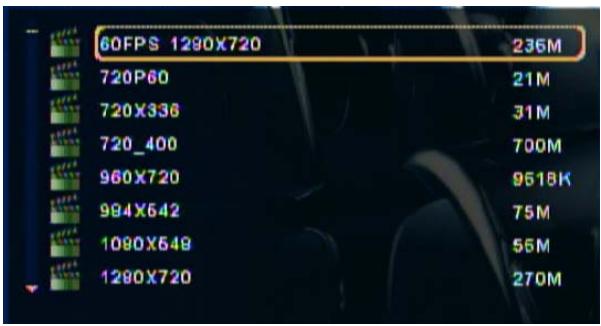

3. Lecture d'une video

Selectionnez l'icone [Video] et appuyez sur la touche ENTER pour parcourir les fichiers video. Tous les fichiers video du DD s'afficheront. Appuyez sur les touches , pour selectionner un fichier et sur la touche ENTER ou PLAY (lecture) pour afficher le fichier video.

Touche	Fonction
LECTURE	Démarriage de lecture
II PAUSE	Pause
AR	Lecture en avance rapide
REM	Lecture en rembobinage rapide
PREC	Revenir au fichier video的前提
SUIVANTE	Aller au fichier video suivant
ARRET	Arrêt de lecture
LENT	Lecture lente du fichier video

Répartition de la lecture :

Appuyez sur la touche REPEAT pour modifier le mode de répétition, REPEAT 1, REPEAT ALL, et REPEAT OFF.

Repétition de lecture de A à B:

Vous pouze répéter une période de lecture, d'un point A à B de la réserve.

Appuyez sur la touche A-B pour régler le point A qui est le point de départ de la répétition. Appuyez encore sur la touche A-B pour régler le point B qui est le point final de la répétition.

Le MZ commence à litre du point A au point B répétitivement jusqu'à ce que la touche A-B soit une fois de plus enforcée.

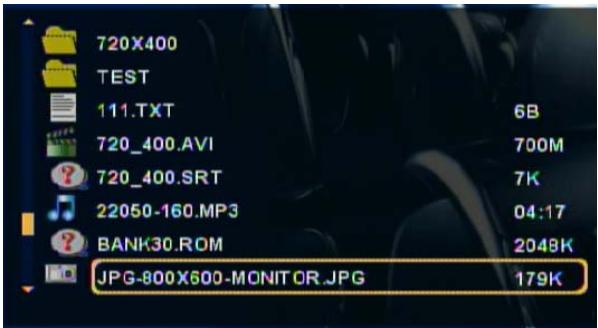

4. Parcourir les fichiers

Vous peuvent parcourir tous les fichiers par dossier. Sélectionnez l'icone [File] (fichier) et appuyez sur la touche ENTER. Le MZ listera tous les dossiers et fichiers. Lorsque vous désisissez un dossier, vous pouvez appuyer sur la touche ENTER pour l'ouvrir. Vous pouvez sélectionner un fichier multimédia et appuyer sur la touche ENTER ou PLAY pour生存 le fichier.

I. Modification de la résolution de sortie video.

MZ prend en charge plusieurs résolutions de sortie video, 480p, 480i, 576p, 576i et 720p. Appuyer sur la touche RESOLUTION permet de changer la résolution séquentiellement.

Note:

Le composant de sortie video (YPbPr), uniquement, peut supporter toutes les résolutions.
√ Le combiné de sortie video (AV OUT) ne peut supporter que les résolutions 480p, 480i, 576p et 576i. Si vous permutez vers d'autres résolutions en utilisant le combiné de connexion video (AV OUT), il est possible que vous ne puissiez afficher la video sur la TV ou l'écran.
La résolution sélectionnée doit être prise en charge par votre TV ou écran sinon l'affichage ne s'effectuera pas.
Si vous TV ou écran ne supporte pas une résolution, vous pouvez appuyer sur la touche RESOLUTION pour passer d'une résolution à une autre jusqu'à ce que l'affichage reprenne.

II. Lecture des fichiers DVD

Sauvegarder un disque video DVD sur un dossier du DD

Note:

Certains disques video ne peuvent etre dupliqués en raison de la protection des copies. L'opération de sauvegarde doit se faire conformément à votre reglementation locale concernant les droits d'auteur. Veuillez ne pas copier ou distribuer un contenu multimédia protégé par des droits d'auteur.

Parcourir le dossier et ouvrir le sous dossier video-ts. Vous pouvez appuyer sur la touche PLAY pour dire une video DVD. Le menu de la video DVD apparaitra, vous pouvez utiliser la télécommande pour parcourir la video DVD.

Fonctions de navigation

1. Sélection AUDIO

Sélectionnez un réglage différent de l'audio ou de la langue.

1. Sélection des SOUS-TITRES

Sélectionnez un sous titre.

1. Sélection de l'ANGLE

Selectionnez un angle de visualisation.

1. DÉFINITION DES SIGNETS

Creez un signet.

1. ALLER AU SIGNET

Allez au signet.

1. TITRE

Allez au menu de la video DVD.

1. ALLER Å

Appuyez sur la touche GOTO, une boîte de dialogue Playback Search (recherche lecture) s'ouvrira. Utilisez la touche fléchée , pour sélectionner le réglage Title (titre), Chapter (chapitre), ou Time (date et heures) g. Appuyez sur ENTRER pour démarrer l'entrée Title/Chapter/Time. Vous pouvez utiliser la touche fléchée , ou la touche numérique pour changer la valeur. Appuyez encore sur ENTRER, l'affichage passera au Title/Chapter/Time spécifique. Appuyez encore sur GOTO, la boîte de dialogue se fermera.

1. Touches de contrôle de lecture

Touche	Fonction
LECTURE	Lecture
II PAUSE	Pause
AR	Lecture en avance rapide
REM	Lecture en remboinage rapide
PREC	Retourner au chapitre précédent
SUIVANTE	Passer au chapitre suivant
ARRET	Arrêt de lecture
Lent	Lecture lente

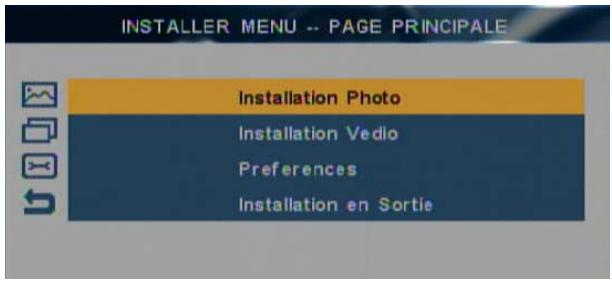

III. Réglage

Sélectionnez l'icone Réglage sur le MENU supérieur et appuyer sur la touche ENTER pour entrer dans le menu Réglage. Appuyez sur la touche▲, ◆ pour sélectionner un article et appuyez sur la touche ENTER pour régler.

Le MZ doit être configuré pour生存 automatiquement les fichiers photosuivants. Si le mode est réglé sur MANUAL, vous neces utiliser la télécommande pour afficher la photo suivante.

2. DUREE DES INTERVALLES

Pour configurer l'intervalle de temps entre les photos du diaporama.

3. TRANSITION

Selectionnez un effet pour la transition des photos du diaporama. Le MZ prend en charge les effets FULL SCREEN (plein écran), TOP->BOTTOM(haut >bas), BOTTOM->TOP, T/B->CENTER, CENTER->T/B, BLIND(aveugle): T->B, LEFT->RIGHT (gauche > droite), et RIGHT->LEFT.

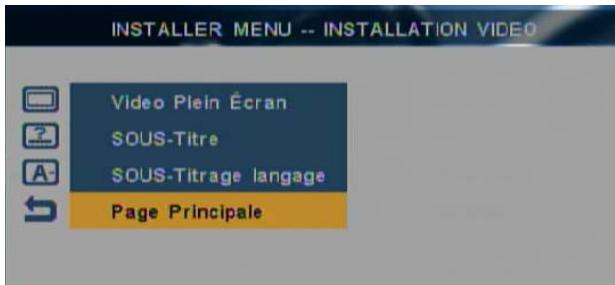

B. CONFIGURATION VIDÉO

1. VIDEO PLEIN ÉCRAN

Sélectionnez un réglage du format de l'image pour qu'il corresponde à celui de la TV ou de l'écran.

a. Recadrage 4:3

Si vous TV ou écran possède un écran 4 :3, vous pouvez sélectionner soit Recadrage 4:3 ou boîte àlettres 4:3.

Grâce au recadrage Pan Scan 4 :3, le MZ découpe les deux côtés de l'écran video branché pour l'adapter à l'écran 4:3.

b. Boîte à lettres 4 :3

Le MZ place des barres noires en haut et en bas de l'écran. LesVIDEOS grand écran s'adapteront à l'affichage 4 :3.

c. 16:9

Sélectionnez 16 :9 si votre TV ou écran est un écran large 16 :9.

2. SOUS-TITRES

Active la fonction sous-titre du fichier video內容 un sous-titrage pris en charge.

3. LANGUE DES SOUS-TITRES

Sélectionne la langue de sous-titrage.

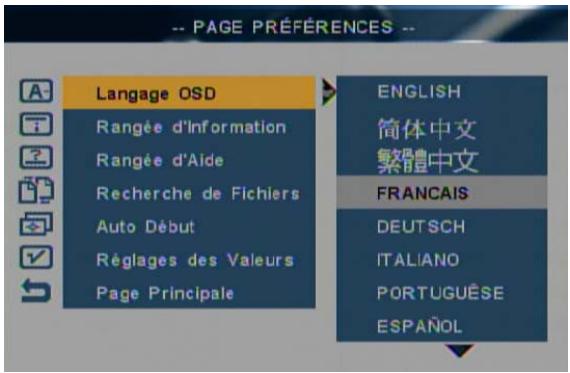

C. PÉRéFERENCES

1. LANGUAGE OSD

Sélectionnez le langage pour l'OSD (affichage à l'écran)

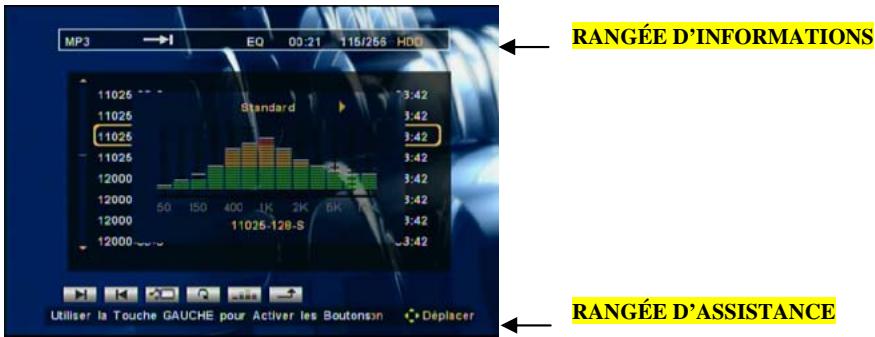

2. RANGÉE D'INFORMATIONS

Mettre sur ON pour afficher la RANGÉE D'INFORMATIONS en haut de l'écran. Les informations relatives au fichier multimédia sélectionné seront indiquées sur la rangée d'informations.

3. RANGÉE DASSISTANCE

Activer l'affichage RANGÉE D'ASSISTANCE) au bas de l'écran. HELP ROW vous aidera au cours des étapes opérationnelles.

4. CLASSEMENT DES FICHIERS

Sélectionnez la méthode de classement pour l'affichage des fichiers.
Vous pouvez classer les fichiers en suivant de A à Z, Z à A, RECENT DATE (date récente), ou OLDEST DATE (date la plus ancienne).

5. DEMARRAGE AUTOMATIQUE

Grçé à la fonction AUTO START, le MZ lira automatiquement les fichiers lorsque le MZ est allumé. Si vous sélectionnez PHOTO + MUSIC, le MZ lira les fichiers photo sur une musique en fond sonore. Si vous sélectionnéz PHOTO + VIDEO, alors le MZ lira les fichiers photo et video automatiquement.

6. RÉGLAGES DES VALEURS

Selectionnez DEFAULT pour réinitialiser les valeurs par défaut établies par le fabricant.

Questions Fréquement

Posées

Q1: Il n'y a pas d'affichage lors de l'utilisation de la connexion du combiné AV OUT.

Le combiné (AV OUT) ne peut prendre en charge que les résolutions 480p, 480i, 576p et 576i. Vous pouvez seLECTIONner la résolution 720p. Veuillez appuyer sur la touche RESOLUTION pour passer sur la résolution correcte.

Q2: Aucun son n'est produit lors de la connexion du composant video.

Le composant video ne transmet que des signaux video. Vous devez raccorder la prise blanche et rouge du combiné cable AV à l'entrée AV sur votre TV ou écran.

Q3: Pas d'affichage lorsque la résolution est changée

Veuillez vérifier si votre affichage supporte ou non la résolution. Lors de l'utilisation de la connexion AV OUT, le MZ ne prendra en charge que les résolutions 480p, 480i, 576p, et 576i.

Veuillez vous rendre sur le lien www.ciboxcorp.com pour retrouver tous nos produits ainsi que des informations qui vous aidont.

Dimensions physiques	hauteur 136.6 mm x profondeur: 207.5 mm x largeur: 44.3mm
Poids	0.62 KG (sans le disque dur)
Format de lecture :	Audio: MP3, WMA
	Vidéo: MPEG 1/2, DivX 3.11, 4.12, 5, 6; AVI, VOB, MPG, DAT, Xvid
	Image: JPG, BMP, PNG, GIF
	Sous-titre: srt, sub, ssa, ass, psb
Télécommande	Télécommande IR
Sortie audio:	2 canaux de sortie stéréo
Sortie matériel:	Composant: Y, Pb, Pr (support NTSC, PAL, NTSC progressif, PAL Progressif, 720p)
	Combiné de sortie matériel (NTSC/PAL)
Rapport des côtés	4:3/16:9
Extensibilité	Port de l'appareil USB 2.0
HDD supporté (Non inclu)	Taille: 3.5 pouce DD de type SATA (FAT32, ou NTFS)
Adaptateur d'alimentation	Entrée: CA 100V~240V
Langage OSD	Sortie: CC +12V 2A
	Anglais, français, allemand, italien, polonais, portugais, espagnol, Japanese, Korean, chinois simplifié, chinois traditionnel
