Type de produit	Générateur d'air chaud à fioul/gaz
Marque	S.PLUS
Modèle	MF 130 H2
Puissance thermique	128,9 kW (fioul) / 130 kW (gaz)
Rendement	90,5 % (fioul) / 90,5 % (gaz)
Débit d'air	8 950 m³/h
ΔT de l'air	48 °C
Consommation fioul	10,2 kg/h
Consommation gaz naturel (G20)	12,6 Nm³/h
Alimentation électrique	400 V 3N 50 Hz ou 230 V 50 Hz
Intensité absorbée	8,0 A (400 V) / 39,9 A (230 V)
Puissance électrique (H/C)	2 200 / 3 700 W
Poids	260 kg
Dimensions (L x l x h)	2 140 x 800 x 1 200 mm
Diamètre cheminée	200 mm
Diamètre sortie d'air	500 mm
Pression disponible (H2/C2)	40 / 220 Pa
Type de combustible	Fioul (diesel) ou gaz (naturel/propane)
Brûleur	Riello RG3 (fioul) / Riello FS15 (gaz)
Fonctions principales	Chauffage, ventilation
Entretien et nettoyage	Nettoyage complet tous les 12 mois par un professionnel
Sécurité	Thermostat de sécurité, protection thermique, grille de protection
Pièces détachées	Gicleur, électrodes, photocellule, thermostats
Réparabilité	Interventions réservées au service technique qualifié
Informations générales	Utilisation en intérieur avec cheminée, température ambiante -20°C à +40°C

FOIRE AUX QUESTIONS - MF 130 H2 S.PLUS

Comment allumer le générateur d'air chaud MF 130 H2 ?

Branchez l'appareil sur une prise adaptée, réglez le thermostat si présent, puis placez le commutateur sur la position chauffage. Le brûleur s'allume et après quelques secondes, le ventilateur se déclenche.

Comment éteindre l'appareil ?

Mettez le commutateur sur la position 0. Le brûleur s'éteint mais le ventilateur continue de tourner pour refroidir la chambre de combustion, puis s'arrête automatiquement.

Quelle distance de sécurité respecter par rapport aux matériaux inflammables ?

Respectez les distances minimales indiquées sur la notice : latéral, côté entrée d'air, supérieur et côté sortie d'air. Les gaz d'échappement chauds peuvent provoquer des incendies.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que la fiche du brûleur est bien enfoncée, que le câble n'est pas endommagé, que le thermostat est réglé sur une température suffisante, et que le capuchon de la prise thermostat est correctement mis. Si le problème persiste, contactez le service technique.

Le brûleur démarre mais la flamme ne s'allume pas, que faire ?

Cela peut être dû à une buse du brûleur bouchée, une électrode défectueuse ou un dispositif de contrôle de flamme défectueux. Adressez-vous au Service d'Assistance Technique.

Comment entretenir le générateur d'air chaud ?

Un nettoyage complet doit être effectué tous les 12 mois par une personne qualifiée. Si l'appareil est utilisé dans un environnement poussiéreux, nettoyez plus fréquemment. Débranchez toujours l'appareil avant toute intervention.

Puis-je utiliser l'appareil sans cheminée ?

L'appareil peut fonctionner sans cheminée uniquement dans des endroits à l'air libre. En intérieur, les gaz d'échappement doivent être évacués à l'extérieur par une cheminée pour éviter les risques d'intoxication.

Quel type de combustible utiliser ?

Le modèle MF 130 H2 peut fonctionner au fioul (diesel) ou au gaz (naturel G20 ou propane G31) selon le brûleur installé. Vérifiez les caractéristiques sur la plaque signalétique.

Quelle est la puissance électrique absorbée ?

En version triphasée 400V, l'intensité absorbée est de 8,0 A ; en monophasée 230V, elle est de 39,9 A. La puissance électrique totale est de 2200 W en mode chauffage et 3700 W en mode ventilation.

Que faire en cas de surchauffe de l'appareil ?

Le thermostat de sécurité intervient automatiquement. Éliminez les causes de la surchauffe (obstruction des entrées/sorties d'air, encrassement) puis réarmez le thermostat. Si le problème persiste, contactez un professionnel.

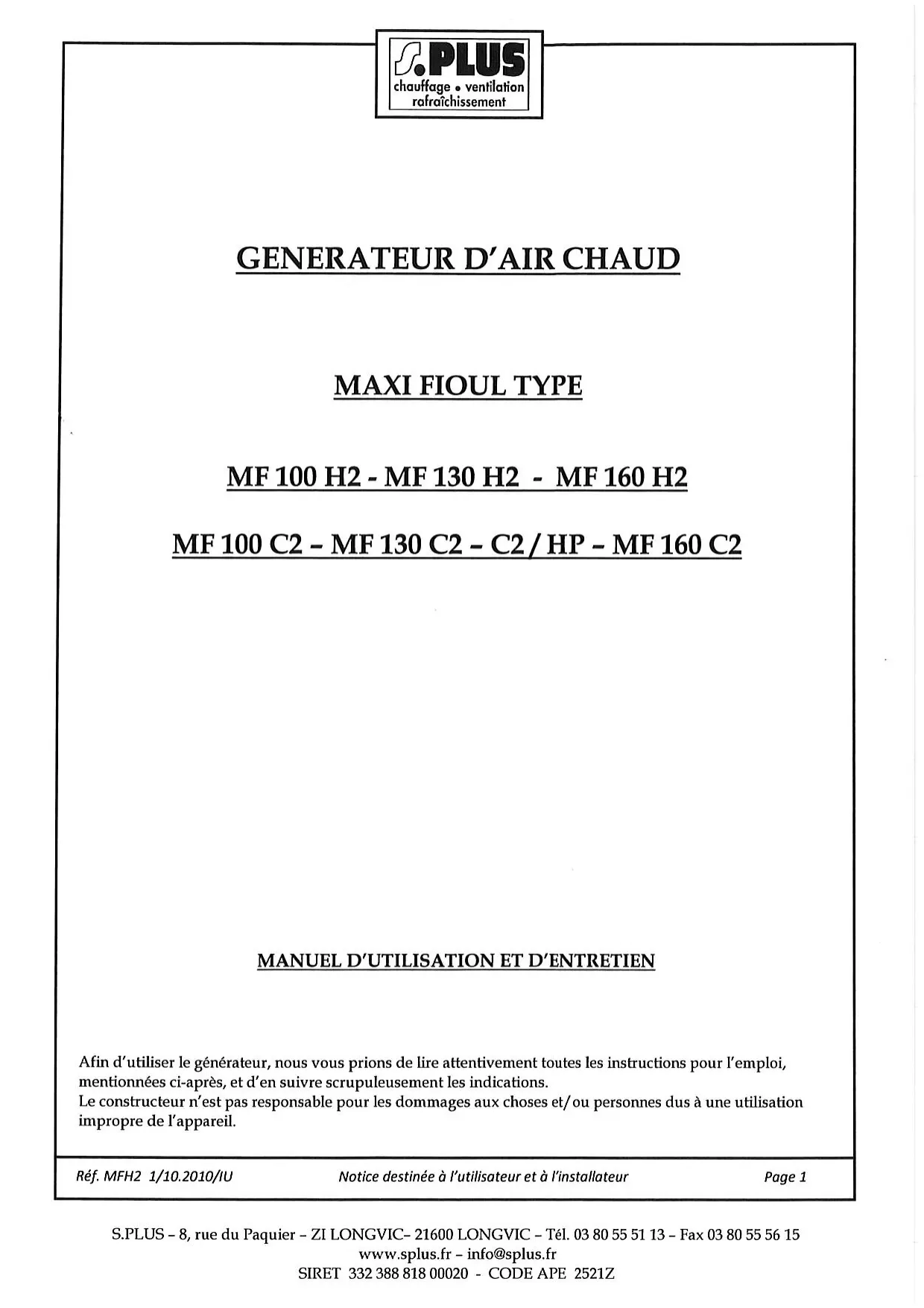

MODE D'EMPLOI MF 130 H2 S.PLUS

Afin d'utiliser le générateur, nous vous prions de lire attentivement toutes les instructions pour l'emploi, mentionnées ci-après, et d'en suivre scrupuleusement les indications. Le constructeur n'est pas responsable des dommages aux choses et/ou personnes dus à une utilisation impropre de l'appareil.

Notice destinée à l'utilisateur et à l'installateur

1.1 Risques dérivants d'une mauvaise utilisation de l'appareil 1.2 Instructions pour la sécurité 1.3 Précautions générales 1.4 Émissions 1.5 Prévention des risques 1.6 Utilisation de l'appareil 1.7 Précautions à prendre pour l'installation 1.8 Mesures

3 - Instructions pour l'utilisation

3.1 Allumage 3.2 Arrêt

1.1 Risques dérivants d'une mauvaise utilisation de l'appareil

Le générateur d'air chaud comprend des dispositifs de sécurité testés et approuvés. - Une mauvaise utilisation de l'appareil peut être dangereuse pour l'utilisateur et pour les autres appareils branchés sur la même installation électrique. Les personnes s'occupant de l'installation, de l'utilisation et de l'entretien de l'appareil doivent suivre les instructions contenues dans ce manuel.

Attention!

Ceci indique une situation de danger possible. Le non-respect d'une instruction marquée de ce symbole peut entraîner des dommages aux personnes et aux objets. Important! - Indique une instruction ou une série d'informations importantes pour un fonctionnement sur de l'appareil.

1.3 Précautions générales

Les générateurs d'air chaud avec cheminée peuvent être utilisés dans des locaux fermés où les personnes se trouvent en permanence. Les gaz d'échappement doivent être rejetés à l'extérieur par le biais d'une cheminée.

Attention!

Ne pas installer l'appareil dans des locaux contenant des produits explosifs ou à proximité d'une flamme

Attention!

Les gaz d'échappements chauds peuvent provoquer des incendies. Respecter les distances minimales de sécurité des matériaux inflammables.

1.4 Émissions

Le niveau de la pression acoustique de la gamme des générateurs d'air chaud est inférieur à 80 dB(A). Le contenu de CO dans les gaz d'échappement est inférieur aux valeurs maximales des normes en vigueur.

1.5 Préventions des risques

Le générateur d'air chaud brûle du gazole dans une chambre de combustion fermée. Les gaz d'échappement produits sont rejetés vers l'extérieur par le biais d'une cheminée. L'air chaud est soufflé à l'extérieur par un ventilateur hélicoidal ou centrifuge. Le ventilateur est protégé par une grille placée dans la section d'entrée de l'air. Le fonctionnement de l'appareil sans la grille peut provoquer des lésions ou dommages aux personnes ou aux objets qui sont en contact avec les ailes rotatives. La section d'entrée et de sortie de l'air doit être toujours dégagée pour éviter le surchauffage de l'appareil. Les gaz d'échappement chauds peuvent provoquer des incendies s'ils sont en contact direct avec des matériaux inflammables. Avant d'effectuer n'importe quelle intervention d'entretien ou de nettoyage, débrancher l'appareil. Ne jamais utiliser l'appareil pour une utilisation autre que celle pour laquelle il a été conçu (chauffage, ventilation).

1.6 Utilisation de l'appareil

Les générateurs d'air chaud doivent être utilisés seulement par des personnes compétentes et entrainées pour l'utilisation de ces appareils. Les utilisateurs doivent tout particulièrement lire et comprendre le contenu de ce manuel avant d'utiliser l'appareil.

1.7 Précautions à prendre pour l'installation

Les appareils doivent être installés en position stable sur un plan horizontal, à l'abri de tout choc.

Attention!

S'assurer que l'appareil soit installé d'une façon à ne pas obstruer les sections d'entrée/sortie d'air et contrôler qu'elles soient toujours dégagées durant le fonctionnement.

1.8 Mesures de protection

La grille postérieure sur la bouche d'aspiration d'air empêche les contacts accidentels avec les personnes ou les objets lorsque le ventilateur tourne.

Attention!

Durant le fonctionnement, le ventilateur peut tourner automatiquement. La grille postérieure doit être enlevée seulement par une personne qualifiée pour les interventions d'entretien ou de réparation. Lors de l'exécution de cette opération, l'appareil ne doit pas être sous tension.

Attention!

Les générateurs d'air chaud sont prévus pour le fonctionnement avec brûleur fioul. Le brûleur doit être branché à l'appareil et au circuit d'alimentation du combustible par un installateur qualifié selon les instructions décrites sur le manuel du brûleur et les normes de sécurité en vigueur.

Attention!

Les gaz d'échappement sont très nuisibles s'ils sont émis dans un local fermé où se trouvent des personnes ou des animaux. Brancher toujours les appareils à une cheminée pour le rejet des fumées à l'extérieur.

Attention!

• Les gaz d'échappement chauds peuvent provoquer des incendies. Il est interdit d'utiliser l'appareil dans des locaux où il y a risque d'explosion ou à proximité d'une flamme.

Pour l'installation de l'appareil dans le domaine du bâtiment ou agricole, les normes en vigueur sur la sécurité et sur la protection contre les accidents doivent être respectées. Il est conseillé tout particulièrement de respecter les distances minimales de sécurité des produits inflammables comme suit :

Lateral :

côté entrée air :

Supérieur :

côte sortie air :

L'appareil peut être utilisé sans cheminée seulement dans des endroits à l'air libre. Les générateurs peuvent fonctionner entre une température de -20^ à +40^.

Ils peuvent, sur commande, être équipés de brûleur gaz naturel ou propane. Dans ce cas, bien vérifier que les caractéristiques gaz de votre appareil correspondent à votre alimentation gaz. Pour information, reportez-vous au manuel du brûleur gaz.

Pays	Catégorie	Gaz de référence		Type de brûleur gaz
AT	II2H3B/P	G20	G30	Riello
DE	II2EELL3B/P	G20; G25	G30
GR	II2H3B/P	G20	G30
LU	II2E3B/P	G20	G30
PT	II2H3P	G20	G31
MT	I3B/P		G30
LV	II2H3B/P	G20	G30	40FS10
SI	II2H3B/9	G20	G30
PL	II2E3B/P	G20	G30
BE	I2E(R)B; I3B/P	G20	G30	40FS15
DK	II2H3B/P	G20	G30
FR	II2Er3P	G20; G25	G30
IE	II2H3P	G20	G31
SE	II2H3B/P	G20	G30
EE	II2H3B/P	G20	G30
CZ	II2H3B/P	G20	G30
HU	II2H3B/P	G20	G30
RO	I2H	G20
ES	II2H3P	G20	G31
GB	II2H3P	G20	G31
IT	II2H3P	G20	G30
NL	II2L3B/P	G25	G30
CY	I3B/P		G30
LT	II2H3B/P	G20	G30
SK	II2H3B/P	G20	G30
BG	II2H3B/P	G20	G30

Raccordement electrique

Avant de raccorder votre appareil à l'alimentation électrique, vérifier la concordance de la plaque signalétique de l'appareil et de votre alimentation. En mono 230V, respecter le sens d'alimentation phase neutre. Le raccordement à la terre est obligatoire. En 400V + N, au démarrage, vérifier le sens de rotation du moteur de ventilateur, s'il ne tourne pas dans le bon sens inverser 2 phases.

Pour raccordement électrique voir schéma page

Raccordement cheminee

Pour un bon tirage, monter un tuyau d'évacuation vertical sans coude ou inverser sur une hauteur d'au moins 2m

3 - Utilisation de l'appareil

Avant d'utiliser l'appareil, contrôler tous si le cable d'alimentation n'est pas endommagé. Le cable d'alimentation pourra être changé seulement par une personne qualifiée.

3.1 Allumage

L'appareil peut être utilisé avec ou sans thermostat. S'il y a un thermostat, enlever le capuchon de la prise du thermostat et introduire la fiche de ce dernier dans la prise. Brancher le câble d'alimentation à une prise de courant. Pour les modèles avec moteur triphasé, une prise triphasée 400V avec fil neutre et fil mise à terre est nécessaire. Relier l'appareil à une cheminée ou à une tuyauterie pour le rejet des gaz d'échappement vers l'extérieur. S'assurer qu'il y a un tirage d'au moins 0.1 mbar. S'il y a un thermostat, le régler à la température désirée. Mettre le commutateur sur la position (chauffage). De cette manière, le brûleur s'allume et après un préchauffement de quelques secondes, le ventilateur se déclenche.

Ventilation.

Brancher le cable d'alimentation de l'appareil à une prise de courant. Mettre le commutateur sur la position ⋆ (ventilation).

Chauffage

• Mettre le commutateur sur la position « 0 ». Le brûleur s'éteint, le ventilateur continue à tourner pour refroidir la chambre de combustion et s'arrête automatiquement.

Ventilation

Mettre le commutateur sur la position « 0 »

4-ENTRETIEN

Les interventions d'entretien sur l'appareil doivent être exécutées exclusivement par une personne qualifiée. Une intervention de nettoyage complet de l'appareil doit être effectuée tous les 12 mois, plus fréquemment si l'appareil est utilisé dans des endroits poussiéreux.

Attention!

L'entretien de l'installation électrique est réservé au Service de l'Assistance Technique ou à une personne qualifiée.

PROBLEME	CAUSE	SOLUTION
Le brûleur ne s'allume pas.	Fiche brûleur non emclenchée. Câble défectueux. Thermostat sur température basse. Capuchon prise thermostat non ou mal introduit. Intervention du thermostat de sécurité.	Introduire la fiche. Contrôler le cable. Régrer sur une température plus haute. Introduire le capuchon. Essayer d'éliminer les causes du surchauffement et réarmer le thermostat.
Le brûleur démarre, la flamme ne s'allume pas, l'appareil se bloque.	Buse du brûleur bouchée. Electrode défectueuse. Dispositif contrôle de flamme défectueux.	S'adresser au Service d'Assistance Technique. S'adresser au Service d'Assistance Technique. S'adresser au Service d'Assistance Technique.
Le brûleur démarre et s'allume, l'appareil se bloque.	Peu de gasoil dans le réservoir. La pompé gasoil ne donne pas de pression. Les tuyaux gasoil n'ont pas d'étanchéité, la pompé aspire l'air.	Remplir le réservoir. S'adresser au Service d'Assistance Technique. Serrer les raccords.
Le brûleur démarre démarre mais la combustion n'est pas bonne.	Les tuyaux gasoil n'ont pas d'étanchéité, la pompé aspire l'air. La pompé gasoil donne peu de pression. La photocellule reçoit peu de luzière ou est défectueuse. Mauvais réglage de l'air.	Serrer les raccords. S'adresser au Service d'Assistance Technique. S'adresser au Service d'Assistance Technique. S'adresser au Service d'Assistance Technique.

6- Caractéristiques techniques fioul

	MF100 H2/C2	MF 130 H2/C2	MF 130 C2 HP	MF 160 H2/C2
Puisance thermique Kw	102,4	128,9	128,9	156,7
Rendement %	90,8	90,5	91,8	89,8
Débit d'air	6700	8950	11950	9800
ΔT de l'air	48	48	42	48
Type combustible	Fioul	Fioul	Fioul	Fioul
Consommation fioul	8.1	10.2	10.2	12.40
Pression disponible (Pa) H2/C2	20/150	40/220	30/580	30/160
Tension (V)	400V 3N 50Hz230V 50Hz	400v 3 n 50hz230V 50Hz	400V 3N 50Hz	400V 3N 50Hz
Puisance thermique (W) H/C	1400/2200	2200/3700	3700/4000	2600/3750
Intensité absorbée (A)	5.5 A 400V 36.1 A 230V	8,0 A 400V 39.9 A 230V	8.9 A 400V 3	8.1 A 400V 3
Poids Kg	210	260	310	280
Diamètre cheminée (mm)	150	200	200	200
Diamètre sortie d'air (mm)	500	500	500	600
Longueur (mm)	1765	2140	2280	2140
Largeur (mm)	800	800	805	845
Hauteur (mm)	1200	1200	1200	1270

CHARACTERISTIQUES TECHNIQUES GAZ

	MF100 H2/C2	MF 130 H2/C2	MF 130 C2 HP	MF 160 H2/C2
Puisance thermique Kw	100	130	130	160
Rendement %	90,8	90,5	91,8	89,8
Débit d'air	6700	8950	11950	9800
Δ T de l'air	48	48	42	48
ConsommationsGaz Naturel G20 Nm 3/hPropane G31 Kg/h	9,537,6	12,699,6	12,699,6	15,0311.7
Classe émission NOx selon (EN1020)	3	3	3	3
Pression disponible (Pa) H2/C2	150	220	580	160
Tension (V)	400V 3N 50Hz ou230V 50Hz	400V 3N 50Hz ou230V 50Hz	400V 3N 50Hz	400V 3N 50Hz
Puisance thermique (W)	1400/220	2200/3700	3700/4000	2600/3750
Intensité absorbée (A)	5,5400V 36.1230V	8,0400V 39.9230V	8.9400V 3	8.1400V 3
Poids Kg	210	260	310	280
Diamètre cheminée (mm)	150	200	200	200
Diamètre sortie d'air (mm)	500	500	500	600
Longueur (mm)	1765	2140	2280	2140
Largeur (mm)	800	800	805	845
Hauteur (mm)	1200	1200	1200	1270

Characteristiques bruleur fioul/gaz

	Combustible	Modèle Brûleur	Gicleur	PressionFioul bar	Pression Gaz mbar	Positionteste
MF 100	Diesel	Riello RGF2	Danfoss2.00 GPH60°S	12	6(3,3 mm)	6
	Gaz naturel (G20)	Riello FS10			4,5	4
	Propane (G31)	Riello FS10			6,3	4
MF 130	Fioul	Riello RG3	Danfoss2.50 GPH60°S	12	4,5(8,5 mm)	3,1
	Gaz naturel (G20)	Riello FS15			3,5	2
	Propane (G31)	Riello FS15			4,7	2
MF 160	Fioul	Riello RG3	Danfoss3.00 GPH60°S	12	6(4,9 mm)	3,05
	Gaz naturel (G20)	Riello FS15			4	3
	Propane (G31)	Riello FS15			5,7	3

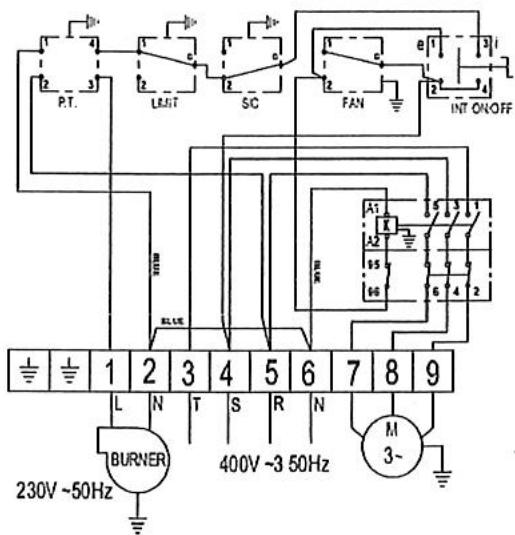

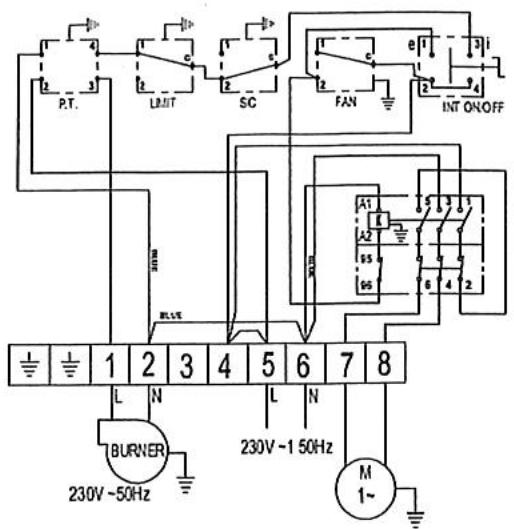

-Version monophasée

- Version Triphasée + Neutre

K	-	Relais
PT	-	Prise Thermostat
LIMIT	-	Thermostat Surchauffe Auto
SIC	-	Thermostat Surchauffe réarmement
FAN	-	AIRSTAT VENTILATEUR
INT.ON/OFF	-	Interrupteur ARRET/ETE/HIVER
BURNER	-	Brûleur
M	-	Moteur
BR	-	Brûleur
IR	-	Interrupteur
MR	-	Barrette de raccordement
SM	-	Protection thermique
TH	-	Thermostat « Limit » « Fan »
TP	-	Terre
TR	-	Contacteur
FR	-	Antiparasite
C	-	Condensateur

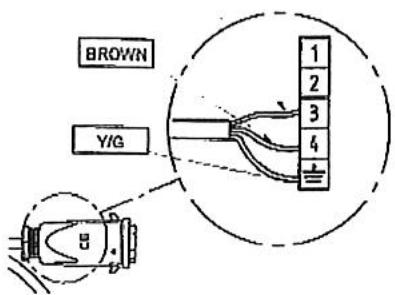

Câblage Thermostat d'ambiance
