GEN 990 G2 - Chauffage S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur d'air chaud à gaz/fioul
Marque	S.PLUS
Modèle	GEN 990 G2
Catégorie	Chauffage
Débit calorifique nominal	990 kW (860 000 kcal/h)
Puissance thermique utile	883,7 kW (760 000 kcal/h)
Rendement de combustion	88,3 %
Débit d'air à 20 °C	67 000 m³/h
Pression statique utile maxi	20 mmCE
Température des fumées	260 °C
Dimensions (H x L x P)	3500 x 1500 x 3120 mm
Poids net sans brûleur	2090 kg
Alimentation électrique	Triphasé 400 V - 50 Hz
Puissance électrique du moteur ventilateur	2 x 9 kW (2 x 12,5 HP)
Intensité absorbée par le moteur ventilateur	2 x 19 A (400 V)
Consommation gaz naturel G20	100,3 Nm³/h
Consommation fioul (FOD)	84,3 kg/h
Catégorie gaz	II2H3+ (gaz naturel, propane, butane)
Type d'appareil	B23 (tirage naturel, extraction des fumées)
Fonctions principales	Chauffage automatique, ventilation séparée, commande par thermostat d'ambiance
Entretien et nettoyage	Nettoyage périodique du filtre à air, de l'échangeur, du brûleur et analyse des fumées
Sécurité	Airstat de sécurité, limite haute, relais thermique, relais de sécurité LX
Pièces détachées et réparabilité	Utiliser exclusivement des pièces de rechange d'origine S.PLUS
Garantie	1 an contre vices de fabrication, installation par professionnel qualifiée requise

FOIRE AUX QUESTIONS - GEN 990 G2 S.PLUS

Quelle est la puissance de chauffage du GEN 990 G2 ?

Le GEN 990 G2 a une puissance thermique utile de 883,7 kW (760 000 kcal/h) et un débit calorifique nominal de 990 kW (860 000 kcal/h).

Quel type d'alimentation électrique est requis ?

L'appareil nécessite une alimentation triphasée 400 V - 50 Hz avec une intensité absorbée de 2 x 19 A pour le moteur ventilateur. La puissance électrique totale est d'environ 2 x 9 kW.

Le GEN 990 G2 peut-il fonctionner au gaz et au fioul ?

Oui, le modèle est compatible avec le gaz naturel (G20), le propane (G31), le butane (G30) et le fioul domestique (FOD). Les brûleurs recommandés sont de marque RIELLO (type RS 100 pour gaz, RL 100 pour fioul).

Quelles sont les dimensions et le poids de l'appareil ?

Les dimensions sont : hauteur 3500 mm, largeur 1500 mm, profondeur 3120 mm. Le poids net sans brûleur est de 2090 kg.

Comment régler la vitesse du ventilateur ?

Les générateurs sont livrés avec une pression statique disponible de 10 mmCE (20 mmCE sur demande). Le réglage s'effectue en modifiant la poulie motrice variable ou en utilisant les réglages d'usine. Le débit d'air peut être vérifié par anémomètre ou en mesurant le ΔT (différence de température) et en le comparant aux valeurs du tableau technique.

Quelle est la procédure de nettoyage de l'échangeur ?

Le nettoyage doit être effectué annuellement par un personnel qualifié. Démonter le panneau supérieur, la plaque de ramonage, le brûleur, les panneaux latéraux et la trappe de ramonage. Retirer les turbulateurs, nettoyer l'échangeur et aspirer les dépôts dans la chambre de combustion. Remonter en assurant l'étanchéité.

Que faire en cas de défaut signalé par le voyant orange ?

Le voyant orange sur le coffret de commande indique soit un arrêt du brûleur par coupure de la limite haute (surchauffe), soit un arrêt du générateur par coupure du relais thermique (surintensité moteur). Après réarmement, rechercher la cause du défaut.

Comment réarmer le brûleur en cas de sécurité ?

Le réarmement du brûleur se fait en appuyant sur le bouton poussoir situé sur le brûleur (déverrouillage de la sécurité). Pour le réarmement de la limite haute, utiliser le bouton poussoir rouge sur l'airstat. En cas de déclenchement du relais thermique, réarmer manuellement depuis le coffret électrique.

Quelle est la catégorie et le type de l'appareil ?

L'appareil est de catégorie II2H3+ (compatible gaz naturel, propane, butane) et de type B23 (tirage naturel avec conduit d'évacuation des fumées).

Quelles sont les consignes de sécurité importantes ?

Ne jamais arrêter l'appareil en coupant l'alimentation électrique (risque de surchauffe). Utiliser des pièces de rechange d'origine. L'installation et l'entretien doivent être réalisés par un professionnel qualifié. En cas d'odeur de gaz, ne pas actionner d'interrupteurs, aérer et appeler le service technique. Tenir les enfants à l'écart.

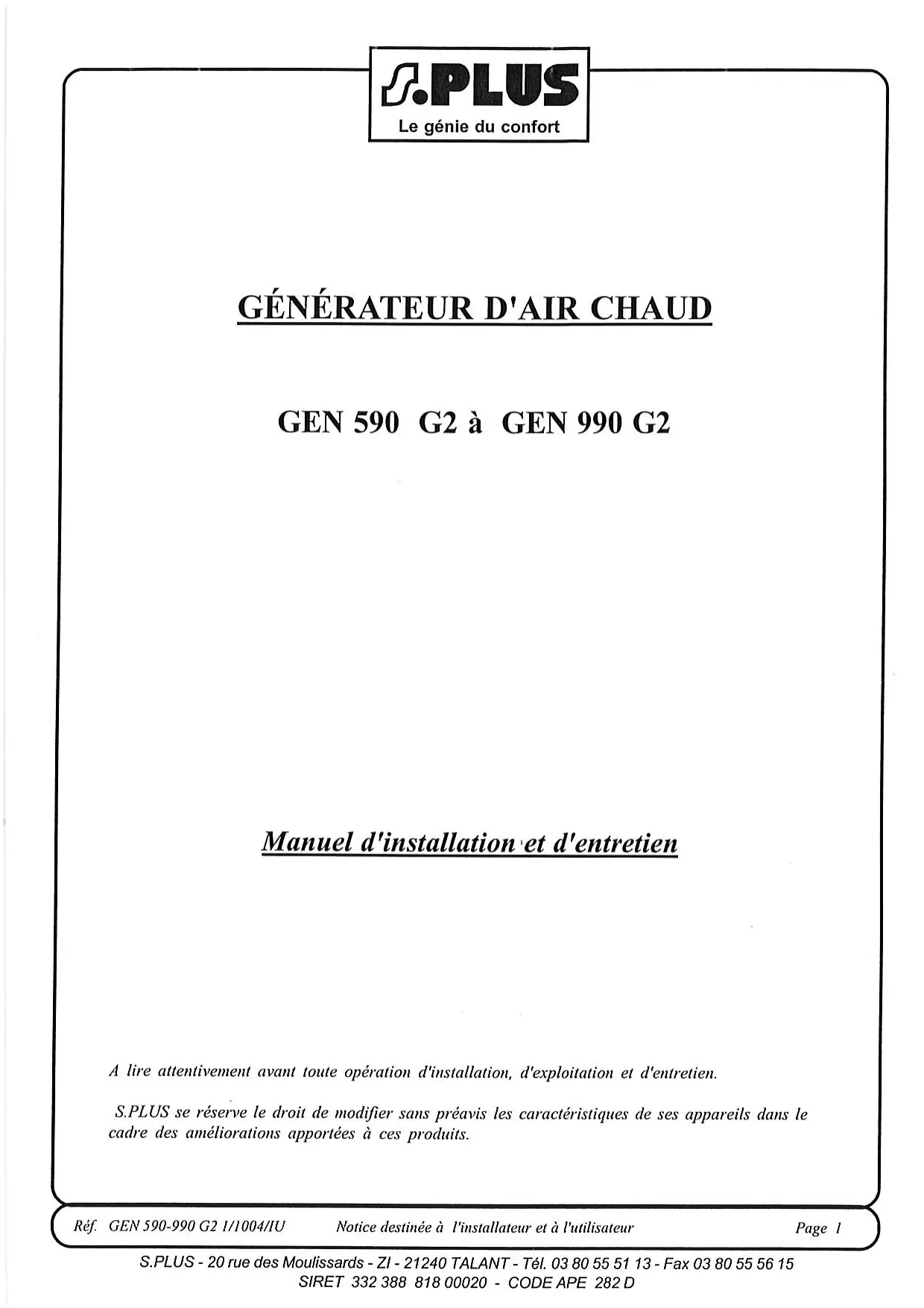

MODE D'EMPLOI GEN 990 G2 S.PLUS

Manuel d'installation et d'entretien

Lisez attentivement avant toute opération d'installation, d'exploitation et d'entretien.

S. PLUS se réserve le droit de modifier sans préavis les caractéristiques de ses appareils dans le cadre des améliorations apportées à ces produits.

Pour l'installateur

1. PLAQUE SIGNALÉTIQUE
2. INFORMATIONS TECHNIQUES

2.1 DIMENSIONS DE LA CHAMBRE DE COMBUSTION 3 2.2 CARACTÉRISTIQUES DIMENSIONNELLES 4 2.3 CARACTÉRISTIQUES TECHNIQUES 5

3. DESCRIPTION 6 4. MANUTENTION 7

1. INSTALLATION 8

5.1 Mise en place 8 5.2 Raccordement du conduit des fumées 8 5.3 Raccordement du réseau de soufflage 8 5.4 Raccordement du réseau de reprise 8

6.1 Caractéristiques techniques 9 6.2 Portée d'air 9 6.3 Instructions de montage du plénum de soufflage 10

1. Filtre d'aspiration

7.1 Caractéristiques techniques et dimensionnelles 10 7.2 Instructions de montage 10 7.3 Raccordement électrique 11 7.4 Schéma électrique GEN 590 G2 - GEN 760 G2 12 7.5 Schéma électrique GEN 990 G2 13 7.6 Raccordement à la canalisation de combustible 14

1. REGLAGE 14

8.1 Caractéristiques générateur - brûleur 14 8.2 Réglage du brûleur fioul 14 8.3 Réglage du brûleur gaz 15 8.4 Réglage de la vitesse du ventilateur 15-16

9. CONTROLE 16

Pour l'utilisateur

10. COMMANDE

10.1 Commutateur Chauffage / Arrêt / Ventilation 17 10.2 Thermostat d'ambiance 17 10.3 Réarmement brûleur 17 10.4 Réarmement limite 17 10.5 Réarmement relais thermique 17

1. SIGNALISATION 17

11.1 Voyant défaut brûleur 17 11.2 Voyant défaut générateur 17

1. FONCTIONNEMENT

12.1 Fonctionnement en position chauffage 17 12.2 Fonctionnement en position ventilation 18

13. MISE EN ROUTE 18 14. ARRÊT 18

Pour la maintenance

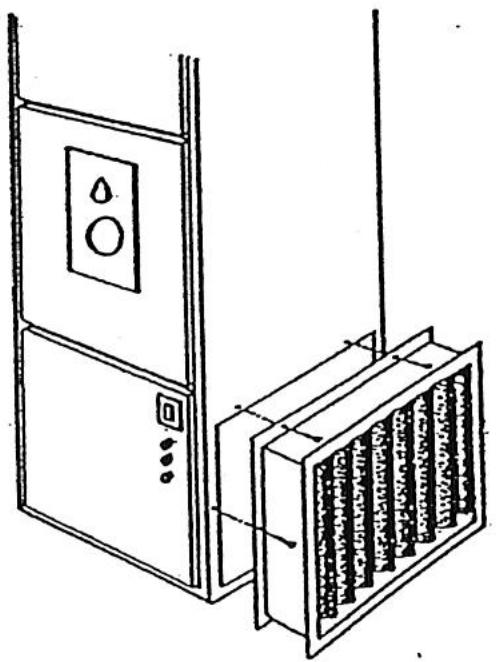

1. NETTOYAGE DU FILTRE À AIR
2. NETTOYAGE DU BRÛLEUR 18

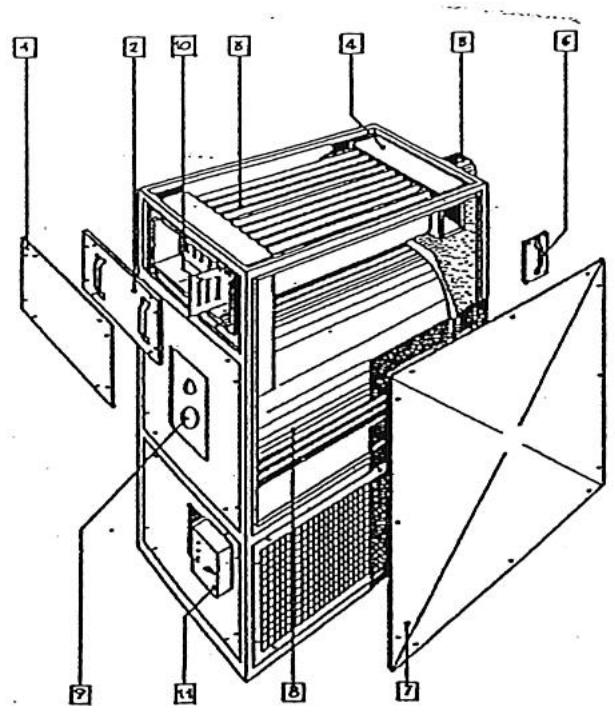

3. NETTOYAGE DE L'ÉCHANGEUR 19
4. NETTOYAGE DU GROUPE MOTEUR-VENTILATEUR 19

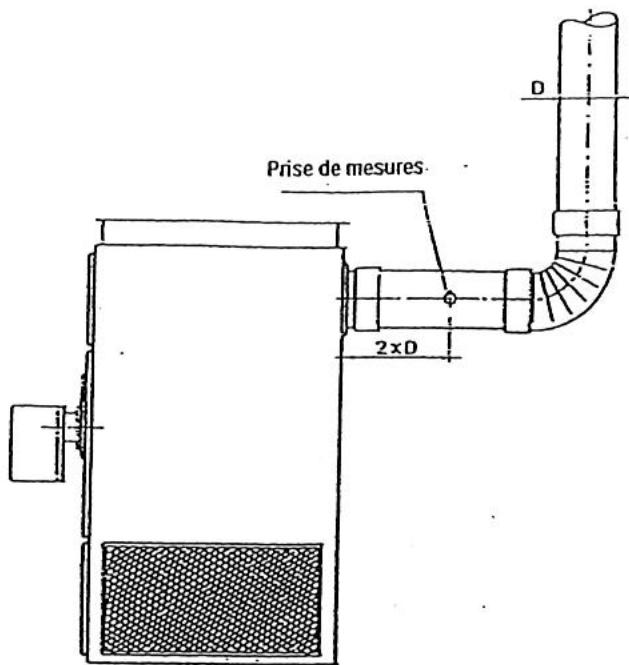

5. ANALYSE DES FUMÉES 20 20. GARANTIE 20

Il est indispensable de vérifier l'état du matériel livré, même si l'emballage paraît intact. En cas de détérioration ou d'appareils (ou accessoires) manquants, les réserves devront être faites sur le récépissé du transporteur et confirmées, à celui-ci, par lettre recommandée sous 48 heures.

Avertissements

S'assurer que la présente notice soit toujours proche de l'appareil afin qu'elle puisse être consultée par l'utilisateur, l'installateur et le service de maintenance.

Nous attirons votre attention sur le fait que la garantie ne s'applique que si l'installation a été effectuée par un personnel qualifié.

Cet appareil est utilisé pour réchauffer l'air ambiant. Pour toute autre utilisation, nous consulter.

Conseils utiles

L'installation, la manutention et la transformation du gaz doivent être effectuées par un personnel qualifié et habilité, et ceci, dans les règles de l'art.

La sécurité commence ici :

Une erreur d'installation peut causer des dégâts matériels, voire des dommages corporels. Dans ce cas, notre responsabilité ne serait pas engagée.

Un entretien annuel doit être effectué par un service de maintenance qualifié.

L'usage de l'appareil par les enfants est interdit.

Ne pas installer l'appareil dans une ambiance corrosive.

humide ou sujette aux projections d'eau.

Ne pas déposer d'objet sur l'appareil.

Ne pas introduire d'objet dans la reprise d'air ou le circuit des fumées.

En cas d'absence prolongée sur l'alimentation gaz.

En cas d'odeur de gaz, ne pas basculer les interrupteurs électriques, téléphoner au service technique, ouvrir les portes et fenêtres pour assurer un courant d'air et attendre l'arrivée des dépanneurs.

Ne pas laisser traîner les emballages qui pourraient être dangereux pour les enfants.

Éviter d'intervenir personnellement sur l'appareil.

Le générateur d'air chaud doit être équipé exclusivement de pièces de rechange d'origine.

La société d'éventuels dommages si les pièces détachées ne sont pas des pièces d'origine.

La Société S. PLUS ne sera pas responsable en cas d'inobservation des recommandations de cette notice.

Avant d'effectuer une opération de nettoyage ou de manutention,

Fermer les vannes sur l'arrivée du combustible.

Déconnecter l'appareil de .

Pour de l'appareil, éviter les prises multiples et les rallonges. Utiliser un interrupteur multi-polaire conforme aux normes électriques en vigueur.

La manipulation d'un appareil utilisant de l'énergie électrique doit être effectuée en respectant quelques règles fondamentales.

Ne pas toucher l'appareil avec une partie du corps mouillée ou humide, ou pieds nus.

Ne pas tirer sur les câbles électriques.

Ne pas exposer l'appareil aux intempéries.

Ne pas permettre l'utilisation de l'appareil aux enfants ou aux personnes inexpérimentées.

1. Plaque signalétique

Coller sur la face avant du générateur la plaque signalétique indélébile indiquant les caractéristiques de l'appareil.

20, rue des Moulissards (1) 21240 TALANT Constructeur n°....... (2)
CE (10) 0063/96	N° CE (7) Modèle (3)
Catégorie	(5)
Type	(4)
Matricule	(6)
Dégré de protection	(9)
Pays	(8)
Débit calorifique nominal	(11)
Puisance thermique utile	(12)
Pression statique utile	(19)
Débit d'air à 20°C	(13)
Allemnentation électrique	(14)
Tension électrique	(15)
Fréquence électrique	(16)
Puisance électrique	(17)
Intensité absorbée	(18)

1 Marque, logo, adresse 2 Numéro attribué au constructeur 3 Désignation commerciale de l'appareil 4 Type d'installation certifié CE 5 Catégorie certifiée CE 6 Matricule de l'appareil 7 Numéro de certificat CE 8 Pays destinataire de l'appareil 9 Degré de protection électrique 10 Marquage CE 11 Débit calorifique nominal 12 Puissance thermique utile 13 Débit d'air à 20°C 14 Alimentation électrique 15 Tension électrique 16 Fréquence électrique 17 Puissance électrique 18 Intensité absorbée 19 Pression statique maxi disponible

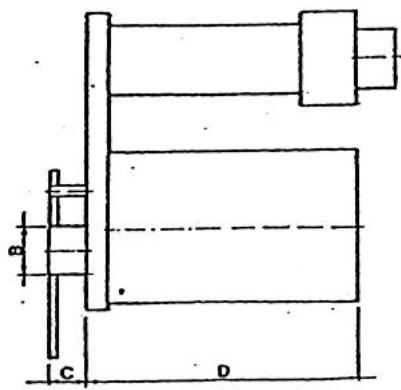

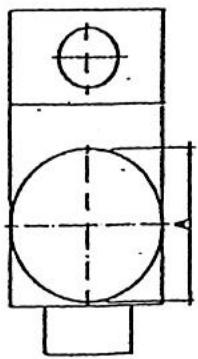

2.1 Dimension de la chambre de combustion

Le corps de chauffe est à trois parcours de fumées.

	GEN 590 G2	GEN 760 G2	GEN 990 G2
A (mm)	1153	1352	1475
B (mm)	300	300	300
C (mm)	140	150	180
D (mm)	1835	2195	3200

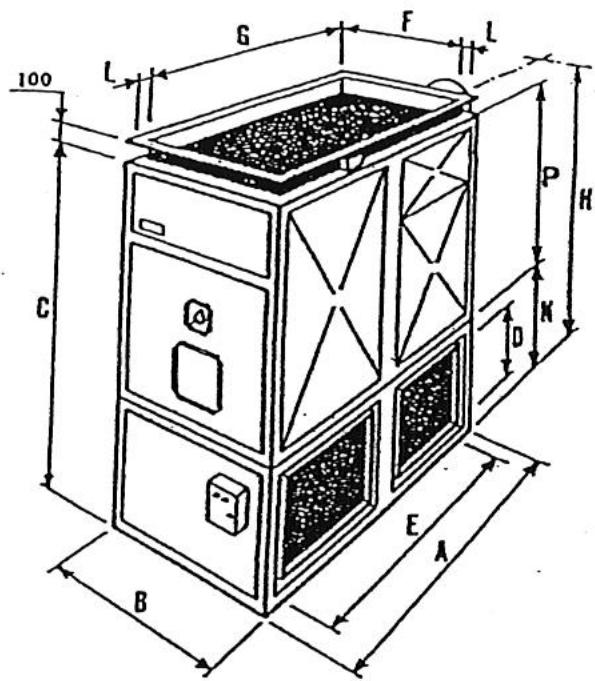

2.2 Caractéristiques dimensionnelles

Modèle	A	B	C	D	E	F	G	H	L	Ø Cheminée	N	P
GEN 590 G2	2090	1270	2870	882	907	1210	2030	2585	30	330	1000	1870
GEN 760 G2	2500	1500	3120	882	1120	1440	2440	2815	30	370	1000	2120
GEN 990 G2	3500	1500	3120	882	1612	1440	3440	2815	30	380	1000	2120

Mesures en millimètres.

2.3 Caractéristiques techniques

Modèle		GEN 590 G2	GEN 760 G2	GEN 990 G2
Débit calorifique nominal	Kw	590	769	190
	kcal/h	507300	661500	860000
Puisance utile	kW	523,2	682,9	883,7
	kcal/h	450000	587400	760000
Rendement de combustion	%	88,7	88,8	88,3
Contré pression du foyer	mmCE	2	2,3	1
Volume de la chambre de combustion	m3	162	27	4,36
Température des fumées (nette)	°C	238	237	260
Produits de combustion	kg/h	1101	1422	1731
Consommation gaz naturel G20	Nm3/h	59,2	77,18	100,3
Consommation gaz propane G31	Nm3/h	22,7	29,6	3,4
Consommation gaz butane G30	Nm3/h	16,9	22,1	2,54
Consommation Fod	kg/h	49,7	64,8	84,3
Débit d'air à +20°C	m3/h	34500	49000	67000
Pression statique utile maxi	mmCE	22	18	20
Δ T°C	°C	45	42	39
Réglage de l'airstat	°C	25-30-100	25-30-100	25-30-100
Type d'alimentation électriche		triphasé	triphasé	triphasé
Tension électriche d'alimentation (50 Hz)	V	400	400	400
Puisance électricque du moteur ventilateur	HP	12,5	20	2 x 12,5
Puisance électricque du moteur ventilateur	Kw	9	1,5	2 x 9
Puisance électricque du brûleur gaz RIELLO	Kw	0,65	1,1	1,8
Puisance électricque du brûleur fioul RIELLO	Kw	0,65	1,1	1,8
Intensité absorbée par le moteur ventilateur	A(400V)	19	31	2 x 19
Degré de protection	IP	54	54	54
Poids net sans brûleur	kg	1162	1622	2090
Catégorie		II2H3+	II2H3+	II2H3+
Type		B23	B23	B23

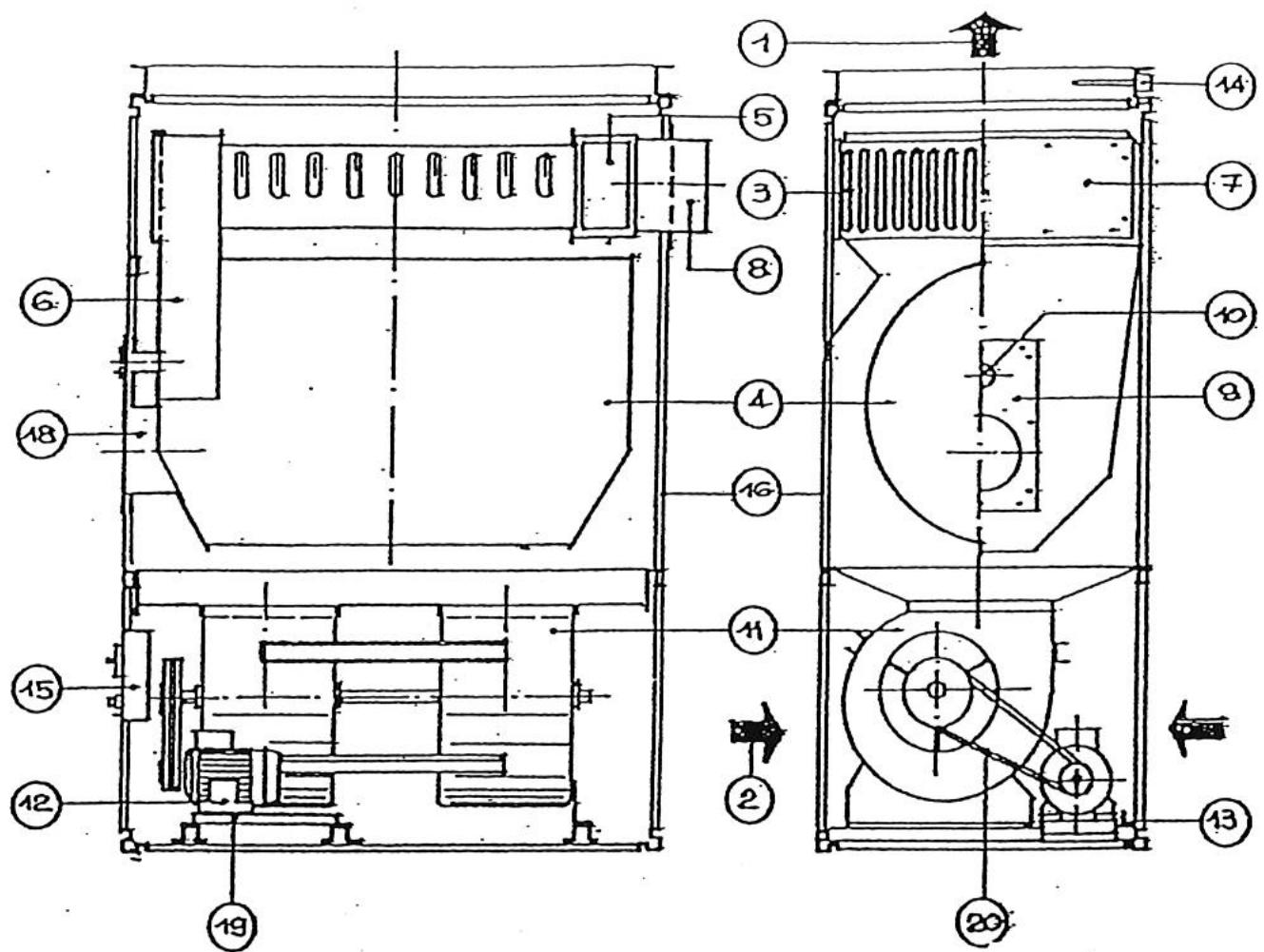

3. Description

1. Sortie d'air 2. Reprise d'air 3. Échangeur lamellaire 4. Chambre de combustion 5. Collecteur des fumées arrière 6. Collecteur des fumées avant 7. Trappe de ramonage 8. Sortie fumées 9. Plaque brûleur 10. Viseur de flamme

1. Ventilateur(s) centrifuge(s)
2. Moteur électrique
3. Tendeur
4. Airstat
5. Coffret électrique
6. Jaquette
7. Boulons / inserts de fixation des deux caissons
8. Passage brûleur
9. Platine de fixation moteur
10. Transmission

Les générateurs sont livrés sous emballage plastique et sur palette bois en 2 parties.

Les accessoires éventuels sont livrés séparément.

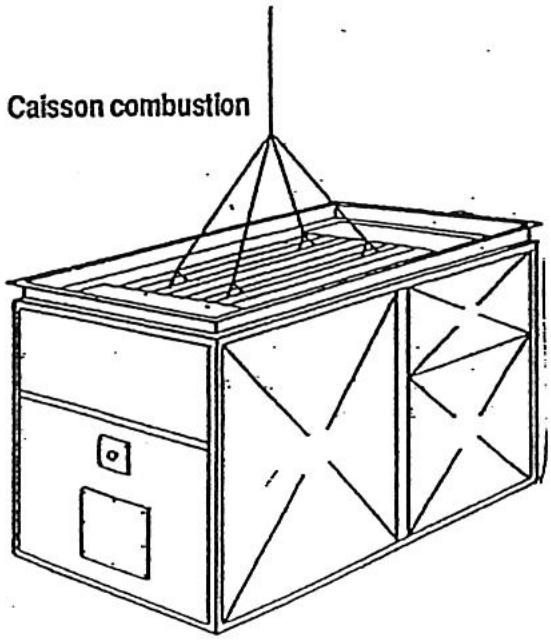

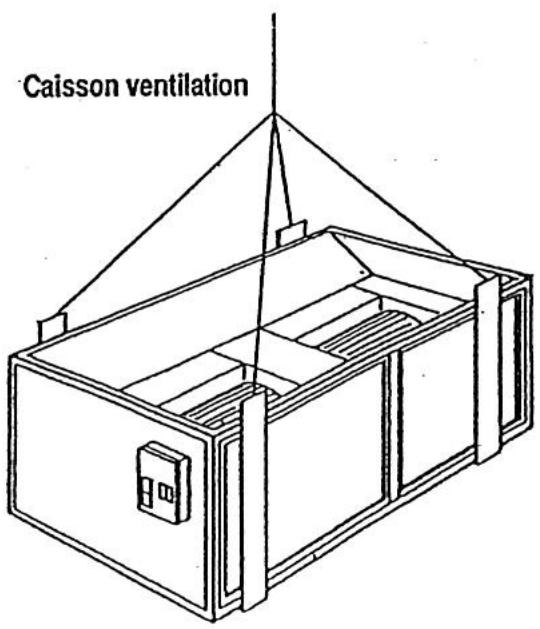

4. Manutention

La manutention doit s'effectuer avec prudence pour éviter des dégâts matériels ou corporels.

L'utilisation d'un chariot élévateur est conseillée, à défaut prévoir un système de levage accroché à la chambre de combustion.

	Moyen de manutention	Accrochage	Note
CAISSON de VENTILATION	* Chariot élevateur	* Partie inférieure sanglée
	* Grue ou pont roulant	* Partie inférieure sanglée	* Utiliser une sangle
CAISSON de COMBUSTION	* Chariot élevateur	* Partie inférieure sanglée
	* Grue ou pont roulant	* Anneau sur échangeur	* Utiliser un cable d'acier
		* Partie inférieure sanglée	* utiliser une sange

IMPORTANT

Pendant les opérations de manutention, il est interdit de rester à proximité de l'appareil.

Conformité :

L'installation de l'appareil doit être effectuée par un professionnel qualifié conformément aux règles de l'art et aux textes réglementaires en vigueur, notamment :

• Code du travail,
• Norme NFC 15-100 : installations électriques.
• Arrêtés du 26 février 1974 et du 3 mars 1976 : stockage de fuel.
• DTU 61.1 : installation de gaz

5.1 Mise en place

Utiliser les anneaux de levage situés sur l'échangeur pour décharger l'appareil.

Positionner l'appareil sur un plan horizontal dans un endroit propre et sec.

Laisser autour de l'appareil une distance suffisante pour positionner et accéder au brûleur et pour une libre circulation d'air (minimum 1 m entre la prise d'air et le premier obstacle). Pour les modèles horizontalement suspendus, s'assurer que l'ossature du bâtiment peut supporter l'appareil.

Pour les appareils en deux parties, superposer le caisson de combustion sur le caisson de ventilation puis boulonner l'ensemble. Procédure :

• Démonter les panneaux latéraux .
• Glisser les boulons par les ouvertures prévues sur le cadre .
• Si le positionnement est correct, boulonner (inserts prévus dans le cadre du caisson).
• Remonter les panneaux latéraux.

5.3 Raccordement du réseau de soufflage

L'appareil est prévu pour fonctionner en tirage naturel.

Installer une cheminée de section au moins égale à celle de la sortie des fumées, aussi verticale que possible.

Souflage direct

Équipement standard : positionner puis fixer les accessoires de soufflage.

Les réglages aérauliques du générateur et des accessoires sont réalisés d'origine en usine.

Soufflage en gaine :

Raccorder les gaines de distribution d'air au cadre prévu à cet effet.

Équilibrer les pertes de charge du réseau de gaines avec la pression statique disponible de l'appareil.

Nos appareils sont proposés d'usine avec 3 réglages en équipement de 10, 20 mmCE (poulie motrice variable) et 30 mmCE (poulie fixe).

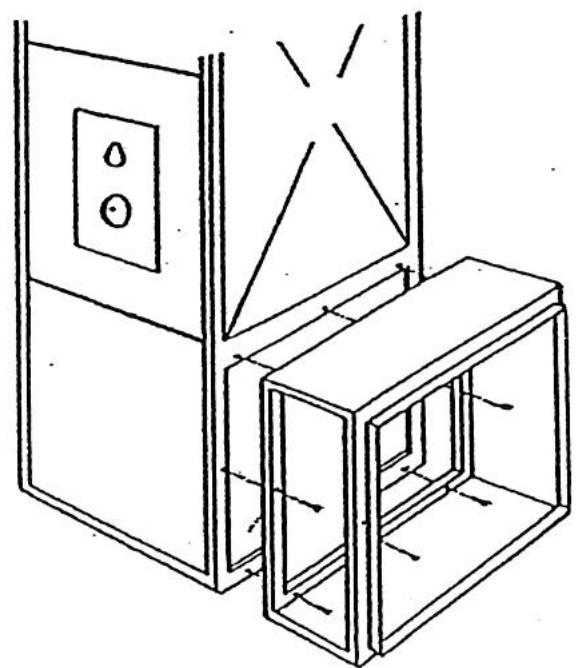

5.4 Raccordement du réseau de reprise

Raccorder l'éventuel réseau de reprise d'air à l'ouverture latérale du générateur.

L'appareil est prévu pour un raccordement à droite ou à gauche. Pour adapter le côté d'aspiration, il suffit d'inverser le panneau d'obturation avec la grille de reprise.

Important

Les dimensions des gaines de soufflage et de reprise d'air doivent être réalisées par une personne compétente de sorte que la perte de charge ne soit pas supérieure à la pression statique disponible du générateur.

6. Plenum diffusion

Dans le cadre d'une utilisation directe dans l'ambiance, il faut utiliser le plénum de diffusion, fourni comme accessoire.

Pour optimiser la diffusion de l'air, il est conseillé d'installer l'appareil au centre du local ou adossé à une paroi.

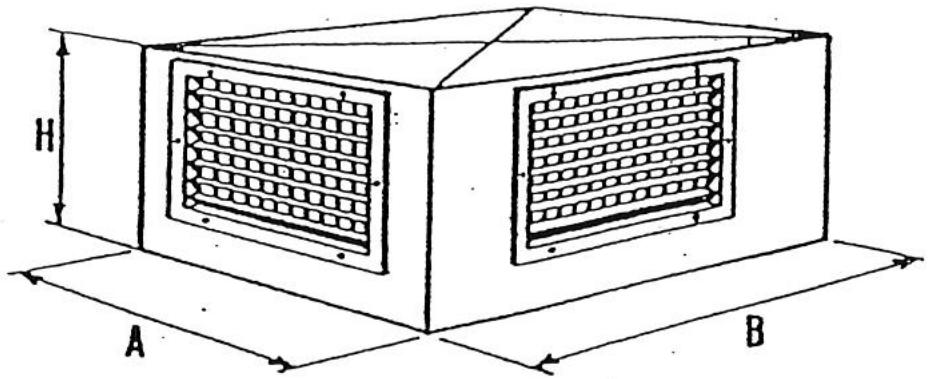

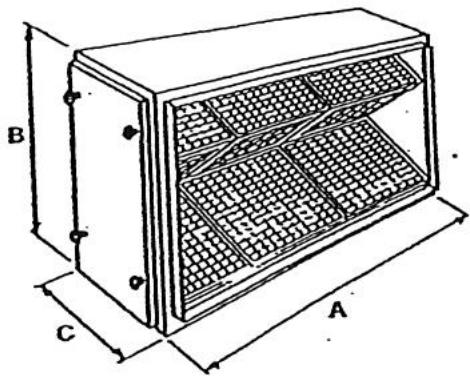

6.1 Caractéristiques dimensionnelles

Modèle	A	B	H	Nbre de grilles	Dimensions des grilles
GEN 590 G2	1270	2090	550	4	800 x 400
GEN 760 G2	1500	2500	550	4	1000 x 400
GEN 990 G2	1500	3500	550	4	1000 x 400

6.2 Portée d'air

La portée est la distance en mètres entre l'appareil et le point de mesure qui donne une vitesse résiduelle de 0,1 à 0,5 m/s.

	ouverture 2 cotsés				ouverture 3 cotsés				ouverture 4 cotsés
Inclinaison des ailettes	0°	20°	30°	45°	0°	20°	30°	45°	0°	20°	30°	45°
GEN 590 G2	122	97	80	66	98	77	64	53	81	64	53	44
GEN 760 G2	147	116	96	80	118	93	77	64	98	77.	64	53
GEN 990 G2	164	134	116	102	134	106	95	76	116	89	74	61

IMPORTANT : l'obturation des 3 côtés du plénum est interdite.

6.3 Instruction de montage du plénum de soufflage

Pour mont , procéder comme suit :

• Deballer le plénum de soufflage
• Démonter les grilles et les panneaux d'obturation sur le plénum.
• Monter le plénum sur le cadre de sortie du générateur. Fixer le plénum sur le cadre.
• Remonter les grilles et les panneaux d'obturation sur le plénum.

7.1 Caractéristiques techniques et dimensionnelles

Modèle	Dimensions			Nombre d' éléments	Δ P (Pa)
	A	B	C
GEN 590 G2	2090	1000	450	12	45
GEN 760 G2	2500	1000	460	12	50
GEN 990 G2	3500	1000	450	24	70

Modèles GEN 590 G2 à GEN 990 G2

• Ôter les éléments filtrants du caisson filtré.
• Fixer le caisson filtré sur l'ouverture de reprise du générateur avec les vis de tôles.
• Remettre les éléments filtrants dans le caisson.

7.3 Raccordement électrique

L'appareil est livré équipé d'une armoire électrique, d'un moteur et d'un airstat Fan-Limit raccordés.

Raccordement à effectuer :

• Alimentation électrique générale
• Brûleur s'il n'est pas fourni.
• Thermostat d'ambiance
• Autres accessoires

Pour tout raccordement, utiliser les presse-étoupes fixés sur le coffret électrique pour le passage des câbles et le bornier de raccordement, en suivant le schéma électrique spécifique à chaque méthode.

Le coffret électrique est doté d'un relais de sécurité LX. Son contact est placé en série sur la ligne thermostatique du brûleur. En cas de défaut, le relais LX ouvre le circuit et arrête le brûleur.

• La coupure et les protections électriques sont à prévoir par l'installateur. Utiliser de préférence des interrupteurs magnéto-thermiques adaptés à la puissance des générateurs.
• Faire vérifier par un personnel qualifié la section des câbles électriques.
• Raccorder impérativement la terre avec un câble plus long que les câbles de ligne, de manière qu'il soit le dernier à être arraché en cas d'incident.

Nota 2 :

Pour tous générateurs équipés d'options (protections thermostatiques de moteur, chaîne de sécurité, ...) ou de pression statique disponible supérieure aux valeurs du tableau page 5, nous consulter.

Légende

TZ - Relais

RTZ - Relais de commande temporisateur ventilateur

LV - Contacteur ventilateur

TV - Contacteur triangle

SV - Contacteur étoile

RTV - Relais thermique

FA - Thermostat FAN

LM - Thermostat LIMIT

T - Voyant sous tension

V - Lampe-témoin d'arrêt en sécurité brûleur

R - Relais temporisateur étoile-triangle

LX - Relais d'arrêt de sécurité brûleur

IG - Interrupteur général

MG - Boîtier du générateur

F - Fusible commande

CV - Commutateur chauffage/stop/ventilation

FL - Fusibles de ligne

TA* - Thermostat d'ambiance

G - Moteur de ventilation

À l'extérieur de l'appareil - pas compris dans la livraison - installation à la charge du client.

CHANGEMENT POUR ALIMENTATION DE LIGNE TRIPHASE 230 V. Alimentation électrique triphasée 230 V - 50 Hz + N.

7.5 Schéma électrique GEN 990 G2

Legende

TZ - Relais temporisateur ventilateur

LV 1-2 - Contacteur ventilateur

SV 1-2 - Contacteur étoile

FA - Thermostat FAN

T - Voyant sous tension

R 1-2 - Relais temporisateur étoile-triangle

IG - Interrupteur général

F - Fusible de commande

FL - Fusibles de ligne

G1-2 - Moteur de ventilation

RTZ - Relais de commande temporisateur ventilateur TV 1-2 - Contacteur triangle RT 1-2 - Relais thermique LM - Thermostat limite V - Lampe-témoin d'arrêt en sécurité brûleur LX - Relais d'arrêt en sécurité brûleur MG - Boîtier du générateur CV - Commutateur chauffage/stop/ventilation RX - Relais de commande LX TA - Thermostat d'ambiance

À l'extérieur de l'appareil - pas compris dans la livraison - installation à la charge du client.

CHANGEMENT POUR ALIMENTATION DE LIGNE TRIPHASÉ 230V. Alimentation électrique triphasée 230V - 50Hz + N.

7.6 Raccordement à la canalisation de combustible

Le raccordement devra être effectué par un personnel qualifié et respecter rigoureusement les indications notées sur les notices des brûleurs gaz ou fioul.

8.1 Caractéristiques générateur brûleur

Les générateurs ont été testés avec les brûleurs de marque RIELLO.

Bruleur fioul

Modèle	Marque Brûleur	Type Brûleur	Type d'alimentation
GEN 590 G2	RIELLO	RL 50	Triphasé
GEN 760 G2	RIELLO	RL 70	Triphasé
GEN 990 G2	RIELLO	RL 100	Triphasé

Bruleur gaz

Modèle	Marque Brûleur	Type Brûleur	Type d'alimentation
GEN 590 G2	RIELLO	RS 50	Monophasé
GEN 760 G2	RIELLO	RS 70	Monophasé
GEN 990 G2	RIELLO	RS 100	Monophasé

8.2 Réglage du brûleur fioul

Le montage et l doivent être effectués par un personnel qualifié en respectant scrupuleusement les indications des notices techniques.

• Tableau de réglage du brûleur fioul

Modèle	Type Brûleur	Gicleur (Delavan)	Pression Pompe (Bar)	Réglage Tête ( théorique)	CO2 (%) ( théorique)	Température fumées (°C) ( théorique)
GEN 590 G2	RL 50	2x5,50 GPH 60°W	12 :	6	12	238
GEN 760 G2	RL 70	2x7,50 GPH 60°W	12	8	12	237
GEN 990 G2	RL 100	2x9,50 GPH 60°W	12	6	12	260

8.3 Réglage du brûleur gaz RIELLO

Le montage et le réglage du brûleur gaz doivent être effectués par un personnel qualifié en respectant scrupuleusement les indications des notices techniques.

Tableau de réglage du brûleur gaz

GEN 590 G2	RS 50	Naturel G20	6	74	9,9	238
GEN 590 G2	RS 50	Propane G31	6		11	238
GEN 590 G2	RS 50	Butane G30	6	.	11	238

GEN 760 G2	RS 70	Naturel G20	7,5	95,3	10	237
GEN 760 G2	RS 70	Propane G31	7,5		11,2	237
GEN 760 G2	RS 70	Butane G30	7,5		11,2	237

GEN 990 G2	RS 100	Naturel G20	9	66	10,7	260
GEN 990 G2	RS 100	Propane G31	9		11,3	260
GEN 990 G2	RS 100	Butane G30	9		11,3	260

Les valeurs de ce tableau sont données à titre indicatif. Le débit gaz doit être mesuré au compteur et le réglage du brûleur doit être conforme aux valeurs de la notice brûleur.

8.4 Réglage de la vitesse du ventilateur

Les générateurs sont livrés pour une pression statique disponible de 10 mmCE (20 mmCE suivant les modèles) à la demande du client.

Le débit d'air peut être vérifié à l'anémomètre ou, avec une approximation convenable, mesurer le ΔT et le comparer aux valeurs du tableau du paragraphe 2.3.

10.1 Commutateur chauffage / arrêt / ventilation

Positionné sur le coffret de commande, il sélectionne les modes de fonctionnement :

• chauffage", il permet à l'appareil de fonctionner automatiquement en fonction du thermostat.
• ventilation", il commande le ventilateur seul.
• Positionné sur la position arrêt, il commande l'arrêt du générateur.

10.2 Thermostat d'ambiance

Installé dans le local à chauffer, à environ 1,5 m du sol, le thermostat pilote le brûleur.

10.3 Réarmement du brûleur

Positionné sur le brûleur, il déverrouille la sécurité et permet le démarrage sous une impulsion manuelle.

10.4 Réarmement limite haute

Le bouton poussoir rouge positionné sur l'airstat a pour fonction de réarmer après une surchauffe.

10.5 Réglage relais thermique

Positionné à l'intérieur du coffret électrique sur le relais thermique, il verrouille le fonctionnement du générateur en cas de surintensité du moteur.

Attention

Après plusieurs réarmements consécutifs, il est indispensable de rechercher la cause de la surchauffe.

11.1 Voyant sous tension

Positionné sur le coffret de commande, il indique la mise sous tension du générateur.

11.2 Voyant défaut brûleur

Positionné sur le brûleur, le voyant rouge indique un défaut survenu sur le brûleur.

11.3 Voyant défaut générateur

Positionné sur le coffret de commande pour les modèles GEN 590 à GEN 990 G2, le voyant orange indique :

• l'arrêt du brûleur par coupure de la limite haute
• l'arrêt du générateur par coupure du relais thermique

12.1 Fonctionnement en position chauffage

Le cycle de fonctionnement s'effectue suivant les différentes phases :

• Alimenter électriquement l'appareil.
• Positionner le commutateur sur la position "chauffage".
• Positionner le thermostat sur la température désirée.
• Le brûleur est alimenté électriquement et démarre après le temps de pré-ventilation et/ou de réchauffage du fioul.
• Le ventilateur démarre une minute environ après le démarrage du brûleur,
• Lorsque la température ambiante atteint la température de consigne du thermostat, le brûleur s'arrête. La ventilation continue de tourner deux à trois minutes avant de s'arrêter.

NB : À la première mise en route, une odeur peut se dégager de l'appareil par le circuit d'air.

Ce fonctionnement de courte durée n'est pas anormal, il correspond à l'élimination des produits nécessaires à la fabrication du corps de chauffe. Aérer la pièce le cas échéant.

12.2 Fonctionnement en position ventilation

• Alimenter électriquement le générateur.
• Positionner le commutateur sur la position ventilation.
• Le ventilateur fonctionne seul et assure un brassage de l'air.

13. Mise en route

Se reporter aux paragraphes 12 et 12.2.

14. Arrêt

Pour arrêter le fonctionnement de l'appareil, opérer exclusivement comme suit :

• Régler le thermostat d'ambiance sur la position "Hors gel" ou positionner le commutateur sur la position "Arrêt".
• Attendre l'arrêt du ventilateur et éventuellement couper l'alimentation électrique par l'interrupteur général.

Attention

Ne jamais arrêter l'appareil par coupure de son alimentation électrique ; l'énergie accumulée dans le générateur provoquerait une surchauffe, voire la détérioration du corps de chauffe.

15. Nettoyage du filtre à air

Il est important de nettoyer périodiquement le filtre à air. Un encrassement important crée une chute de débit et une surchauffe du foyer contrôlée par l'airstat de sécurité. La fréquence de nettoyage dépend de l'ambiance et s'effectue comme suit :

• Démonter le panneau de fermeture du filtre
• Enlever les éléments filtrants
• Nettoy avec un jet d'air, un aspirateur ou simplement en les tapant.
• Pour un nettoyage plus approfondi, utiliser de l'eau tiède avec un détergent neutre.
• Remonter les éléments filtrants.

16. Nettoyage du brûleur

Cette opération doit être effectuée par un personnel qualifié en se rapportant à la notice du brûleur concerné.

17. Nettoyage de l'échangeur

Le nettoyage de l'échangeur doit être effectué par un personnel qualifié. Nous conseillons un entretien annuel. Pour cette opération, procéder comme suit :

• Démonter le panneau supérieur (1).
• Démonter la plaque de ramonage (2)
• Démonter le brûleur (9)
• Démonter les panneaux latéraux (7) et la trappe de ramonage (6).
• Retirer les turbulateurs (10).
• Nettoyer l'échangeur (3) et aspirer les dépôts de combustion tombés dans la chambre de combustion (8) en utilisant un aspirateur au travers de la buse brûleur (9).
• Remonter l'ensemble en assurant l'étanchéité des portes de ramonage.

18. Vérification du groupe moteur ventilateur

Contrôler périodiquement la tension de la courroie ainsi que l'alignement des poulies.

Pour assurer un bon fonctionnement, les courroies doivent être correctement tendues.

La flèche doit être de 2 à 3 cm.

Pour la tension des courroies, agir sur les boulons tendeurs.

Les moteurs sont de type étanche, sans entretien ni graissage.

Les paliers des ventilateurs sont dotés de graisseurs. Une vérification périodique est nécessaire.

19. Analyse des fumées

Le prélèvement des fumées doit être effectué à "2 x D" du générateur pour obtenir une bonne analyse de combustion.

20. Garantie

Les appareils sont garantis un an contre tous vices de fabrication, sous réserve d'être installés par des professionnels qualifiés, conformément à la réglementation en vigueur et aux instructions qui figurent sur nos notices de montage, et dans la mesure où ils fonctionnent dans des conditions normales d'utilisation.

La garantie prendra effet à la date de mise en service, au plus tard dans les six mois après la mise à disposition du matériel par S. PLUS.

Nous déclinons toute responsabilité et aucune garantie ne serait applicable en cas d'installation défectueuse, mal adaptée ou non conforme aux normes en vigueur. La garantie se limite à la remise en état ou à l'échange gratuit, après contrôle de notre part, de la (ou des) pièce(s) par une pièce identique ou similaire.

Les frais de main d'œuvre, de déplacement, d'accès au chantier, au matériel et de transport sont exclus.

Tout remplacement réalisé durant la période de garantie, même si celui-ci nécessite éventuellement une immobilisation du matériel, ne peut en aucun cas prolonger la durée de cette garantie.

Aucun dommage et intérêt ne pourra être réclamé pour préjudice indirect, commercial ou autre.

Ne peuvent être pris en considération et couverts par notre garantie les dommages incombant :

- À des phénomènes extérieurs. - À des négligences de l'utilisateur. - Au non-respect des consignes stipulées dans nos documents. - Détérioration due à une mauvaise manutention au cours du transport ou à une fausse manœuvre.

Utilisation d'accessoires autres que ceux d'origine.

Défaut de surveillance et d'entretien.

Que ce soit à l'égard de l'acheteur ou de toute autre personne, notre société ne pourra en aucun cas être tenue pour responsable des dommages corporels ou matériels de quelque nature qu'ils soient, qui pourraient être provoqués par nos produits ou qui seraient la conséquence directe ou indirecte de l'utilisation desdits produits.
