MODE D'EMPLOI GEN 760 G2 S.PLUS

GEN 590 G2 à GEN 990 G2

Manuel d'installation et d'entretien

A litre attentivement avant toute opération d'installation, d'exploitation et d'entretien.

S.PLUS se reserve le droit de modifier sans préavis les caractéristiques de ses apparèils dans le cadre des améliorations apportées à ces produits.

SOMMAIRE

POURL INSTALLATEUR

1. PLAQUE SIGNALETIQUE 3
2. INFORMATIONS TECHNIQUES

2.1 Dimension de la chambre de combustion 3
2.2 Caracteristiques dimensionnelles 4
2.3 Caracteristiques techniques 5

3.DESCRIPTION 6
4. MANUTENTION 7

1. INSTALLATION 8

5.1 Mise en place 8
5.2 Raccordement du conduit des fumées 8
5.3 Raccordement du réseau de soufflage 8
5.4 Raccordement du réseau de reprise 8

6.1 Caracteristiques techniques 9
6.2 Ported d'air 9
6.3 Instruction de montage du plenum de soufflage 10

1. Filtre D'ASPIRATION 10

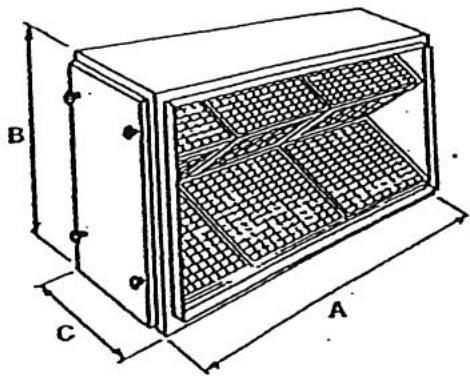

7.1 Caracteristiques techniques et dimensionnelles 10
7.2 Instructions de montage 10
7.3 Raccordement electrique 11

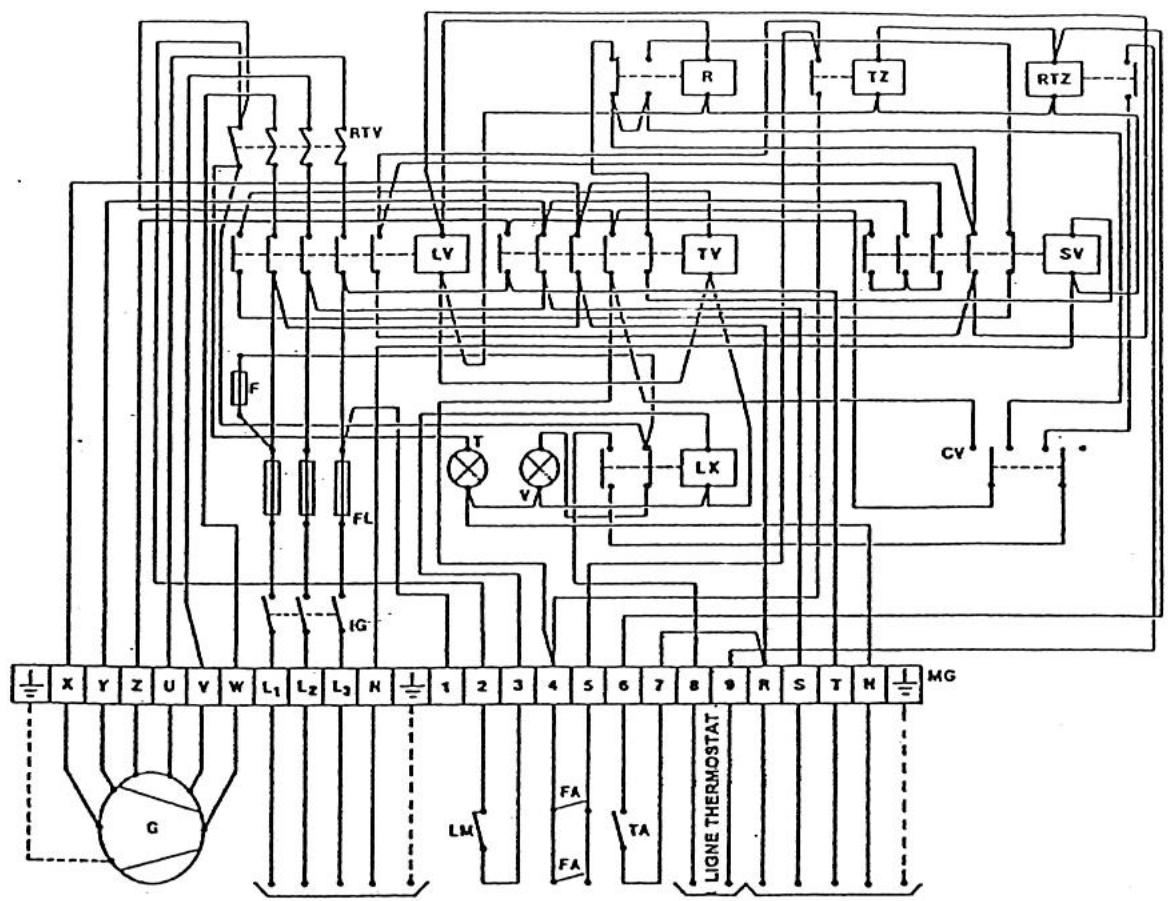

7.4 Schema electrique GEN 590 G2 - GEN 760 G2. 12

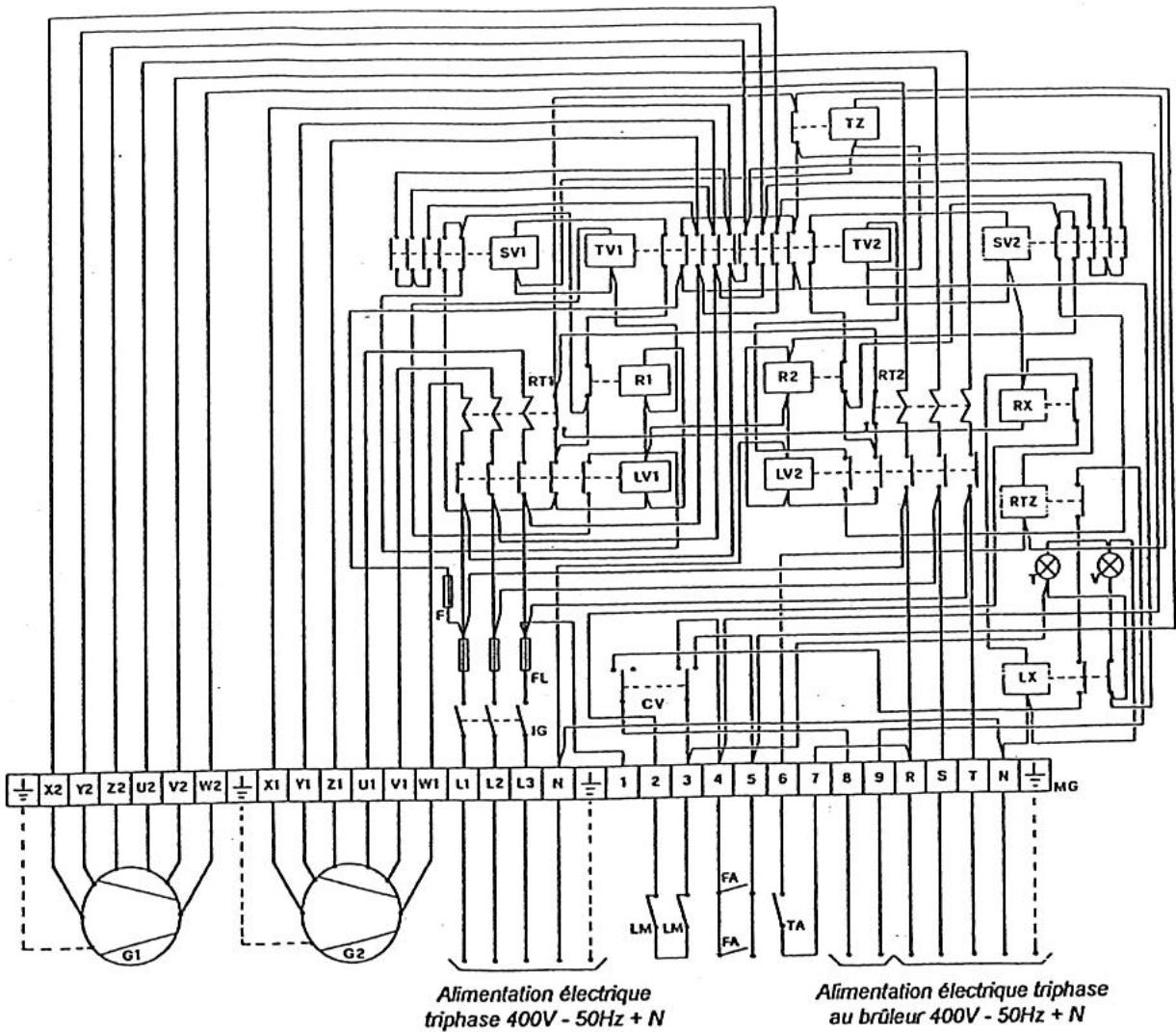

7.5 Schema electrique GEN 990 G2 13
7.6 Raccordement à la canalisation de combustible 14

1. REGLAGE 14

8.1 Caracteristiques generateur - bruleur 14
8.2 Reglage du bruleur fioul 14
8.3 Reglage du bruleur gaz 15
8.4 Reglage de la vitesse du ventilateur 15-16

9.CONTROLE 16

POUR L'UTILISATEUR

10.COMMANDE 17

10.1 Commutateur Chauffage / Arrêt / Ventilation 17
10.2 Thermostat d'ambiance 17
10.3 Rarmement bruleur 17
10.4 Rerarmement limit 17
10.5 Rerarmement relais thermique 17

1. SIGNALISATION 17

11.1Voyant defaut bruleur 17
11.2Voyant defaut generateur 17

1. FONCTIONNEMENT 17

12.1 Fonctionnement en position chauffage 17
12.2 Fonctionnement en position ventilation 18

13.MISE EN ROUTE 18
14.ARRET 18

POUR LA MAINTENANCE

1. NETTOYAGE DU FILTRE A AIR 18
2. NETTOYAGE DU BRULEUR 18

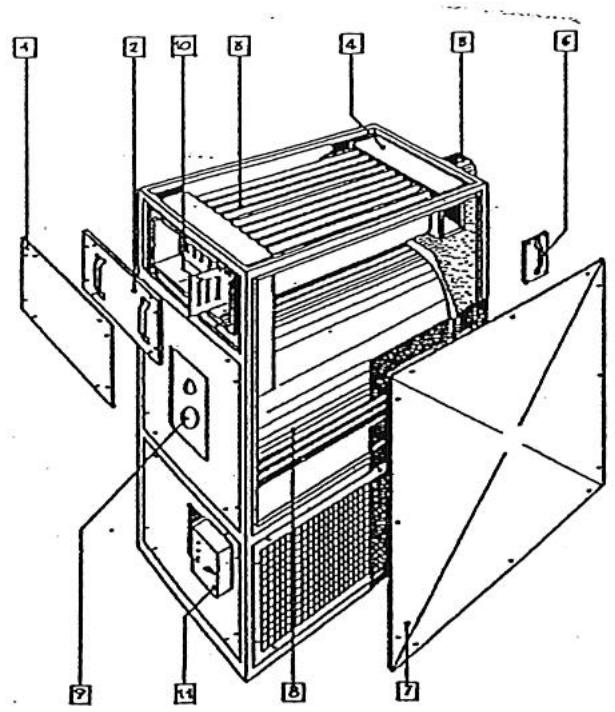

3. NETTOYAGE DE L'ECHANGEUR 19
4. NETTOYAGE DU GROUPE MOTEUR VENTILATEUR 19

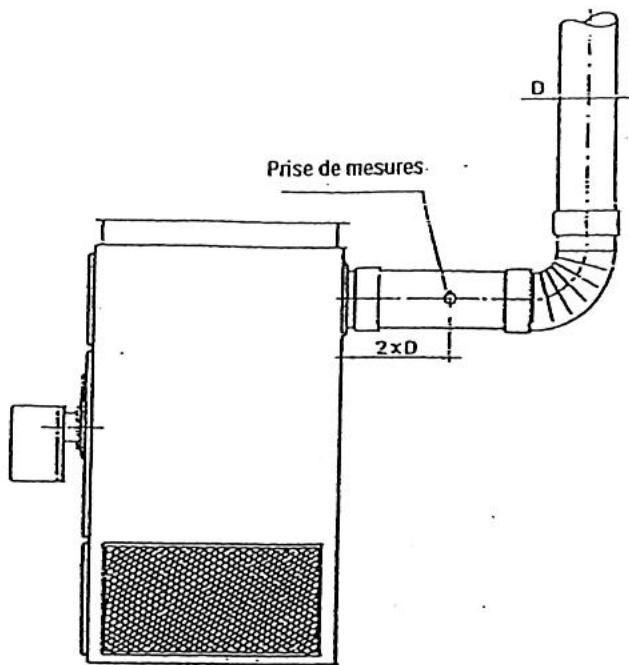

5. ANALYSE DES FUMEES 20
   20.GARANTIE 20

Il est indispensable de vérifier l'état du matériel livre, même si l'emballage parait intact. En cas de dépréciation ou d'appareils (ou accessoires) manquant, les réserves devront être faites sur le récepissé du transporteur et confirmées, à celui-ci, par lettre recommendée sous 48 heures.

Avertissements

S'assurer que la presente notice soit always proche de l'appareil afin qu'elle puisse etre consultee par l'utilisateur, I'installateur et le service de maintenance.

Nous attironsVote attention sur le fait que la garantie ne s'applique que si l'installation a ete effectue par un personnel qualifie.

Cet apparéil est utilisé pour réchauffer l'air ambient. Pour toute autre utilisation, nous consulter.

Conseils utiles

L'installation, la manutention et la transformation du gaz devont etre effectuees par un personnel qualifie et habilité et ceci, dans les regles de l'art.

La sécurité commence ici :

Une erreur d'installation peut cause des dégats matériels, voir des dommages corporels. Dans ce cas, notre responsabilité ne serait pas engagée.

Un entretien annuel doit être effectué par un service de maintenance qualifié.

L'usage de l'appareil par les enfants est interdit.

Ne pas installer l'appareil dans une ambiance corrosive.

Ne pas installer l'appareil dans une ambiance humide ou sujette aux projections d'eau.

Ne pas déposer d'objet sur l'appareil.

Ne pas introduire d'objet dans la reprise d'air ou le circuit des fumées.

En cas d'absence prolongée, fermer la vanne de barrage sur l'alimentation gaz.

En cas d'odeur de gaz, ne pas basculer les interrupteurs électriques, téléphoner au service technique, ouvrir les portes et fenêtres pour assurer un courant d'air, fermer la vanne de barrageage et attendre l'arrivée des dépanneurs.

Ne pas laisser trainer les emballages qui pouraient etre dangereux pour les enfants.

Eviter d'intervenir personnellement sur l'appareil

Le générateur d'air chaud doit être équipé exclusivement de piece de rechange d'origine.

La société S.PLUS ne sera responsable d'eventuel dommage si les pieces détachées ne sont pas des pieces d'origine.

La Societe S.PLUS ne sera responsable en cas d'inobservation des recommendations de cette notice.

Avant d'effectuer une opération de nettoyage ou de manutention

Fermer les vannes sur l'arrivée du combustible.

Déconnecter l'appareil de l'alimentation électrique.

Pour l'alimentation électrique de l'appareil, éviter les prises et les rallonges, utiliser un interrupteur multi-polaire, conforme aux normes électriques en vigueur.

La manipulation d'un apparéil utilisant de l'énergie électrique doit être effectuee en respectant quelques régles fondamentales.

Ne pas toucher l'appareil avec une partie du corps mouillé ou humide, ou pied nu.

Ne pas tirer sur les cables electriques.

Ne pas exposer l'appareil aux intempéries.

Ne pas permettre l'utilisation de l'appareil aux enfants ou aux personnes inexpertimentées.

1. PLAQUE SIGNALALETIQUE

Coller sur la face avant du générateur, la plaque signletique indelèbile indique les caractéristiques de l'appareil.

20, rue des Moulissards (1) 21240 TALANT Constructeur n°....... (2)
CE (10) 0063/96	N° CE (7) Modèle (3)
Catégorie	(5)
Type	(4)
Matricule	(6)
Dégré de protection	(9)
Pays	(8)
Débit calorifique nominal	(11)
Puisance thermique utile	(12)
Pression statique utile	(19)
Débit d'air à 20°C	(13)
Allemnentation électrique	(14)
Tension électrique	(15)
Fréquence électrique	(16)
Puisance électrique	(17)
Intensité absorbée	(18)

1 Marque logo, adresse
2 Numéro attribué au constructeur
3 Désignation commerciale de l'appareil
4 Type d'installation certifié CE
5 Categorie certificée CE
6 Matricule de I'appareil
7 Numéro de certificat CE
8 Pays destinatoire de I'appareil
9 Degré de protection électrique
10 Marquage CE
11 Débit calorifique nominal
12 Puissance thermique utile
13 Débit d'air à 20°C
14 Alimentation electrique
15 Tensionélectrique
16 Fréquence électrique
17 Puissance électrique
18 Intensité absorbée
19 Pression statique maxi disponible

2. INFORMATIONS TECHNIQUES

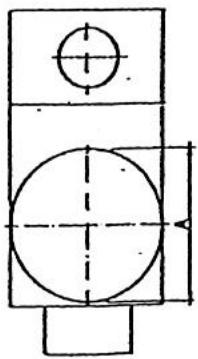

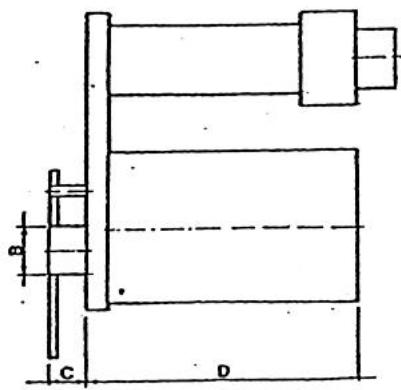

2.1 Dimension de la chambre de combustion

Le corps de chauffe est à trois parcours des fumées

	GEN 590 G2	GEN 760 G2	GEN 990 G2
A (mm)	1153	1352	1475
B (mm)	300	300	300
C (mm)	140	150	180
D (mm)	1835	2195	3200

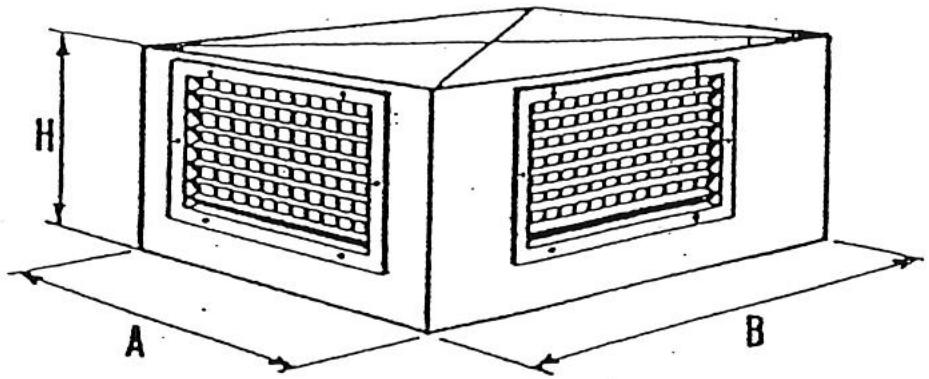

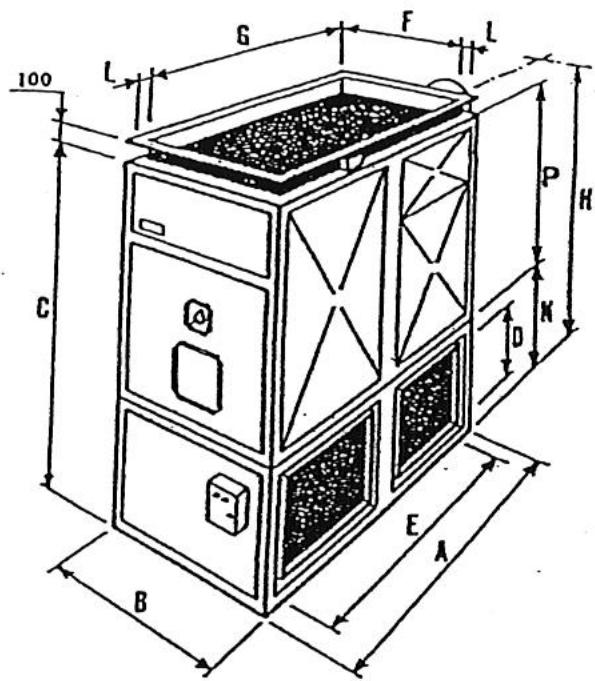

2.2 Caracteristiques dimensionnelles

Modèle	A	B	C	D	E	F	G	H	L	Ø Cheminée	N	P
GEN 590 G2	2090	1270	2870	882	907	1210	2030	2585	30	330	1000	1870
GEN 760 G2	2500	1500	3120	882	1120	1440	2440	2815	30	370	1000	2120
GEN 990 G2	3500	1500	3120	882	1612	1440	3440	2815	30	380	1000	2120

Mesure en millimetres

2.3 Caracteristiques techniques

Modèle		GEN 590 G2	GEN 760 G2	GEN 990 G2
Débit calorifique nominal	Kw	590	769	190
	kcal/h	507300	661500	860000
Puisance utile	kW	523,2	682,9	883,7
	kcal/h	450000	587400	760000
Rendement de combustion	%	88,7	88,8	88,3
Contré pression du foyer	mmCE	2	2,3	1
Volume de la chambre de combustion	m3	162	27	4,36
Température des fumées (nette)	°C	238	237	260
Produits de combustion	kg/h	1101	1422	1731
Consommation gaz naturel G20	Nm3/h	59,2	77,18	100,3
Consommation gaz propane G31	Nm3/h	22,7	29,6	3,4
Consommation gaz butane G30	Nm3/h	16,9	22,1	2,54
Consommation Fod	kg/h	49,7	64,8	84,3
Débit d'air à +20°C	m3/h	34500	49000	67000
Pression statique utile maxi	mmCE	22	18	20
Δ T°C	°C	45	42	39
Réglage de l'airstat	°C	25-30-100	25-30-100	25-30-100
Type d'alimentation électriche		triphasé	triphasé	triphasé
Tension électriche d'alimentation (50 Hz)	V	400	400	400
Puisance électricque du moteur ventilateur	HP	12,5	20	2 x 12,5
Puisance électricque du moteur ventilateur	Kw	9	1,5	2 x 9
Puisance électricque du brûleur gaz RIELLO	Kw	0,65	1,1	1,8
Puisance électricque du brûleur fioul RIELLO	Kw	0,65	1,1	1,8
Intensité absorbée par le moteur ventilateur	A(400V)	19	31	2 x 19
Degré de protection	IP	54	54	54
Poids net sans brûleur	kg	1162	1622	2090
Catégorie		II2H3+	II2H3+	II2H3+
Type		B23	B23	B23

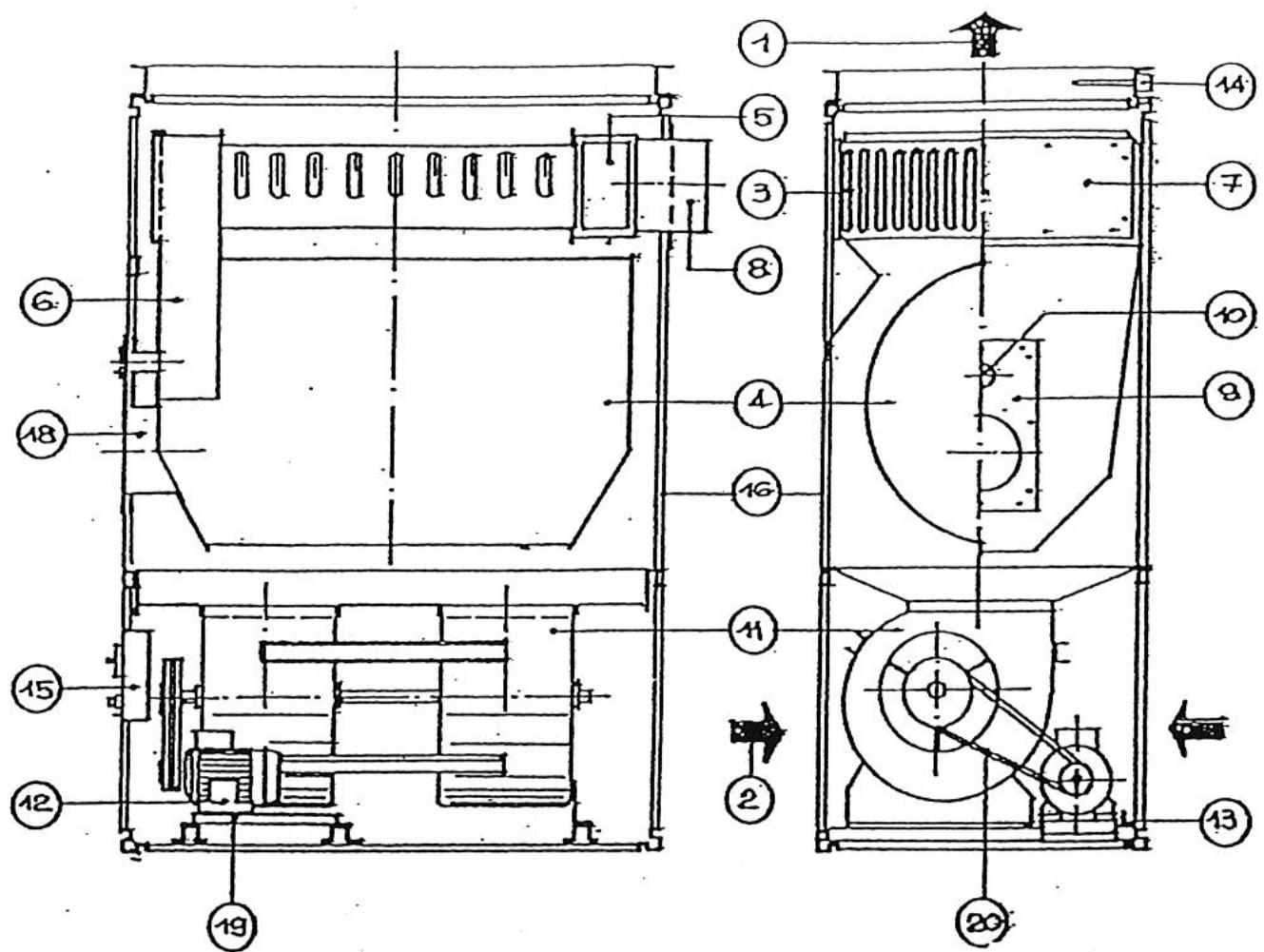

3. DESCRIPTION

1.Sortiedair
2. Reprise d'air
3. Echangeur lamellaire
4. Chambre de combustion
5. Collecteur des fumées arrêté
6. Collecteur des fumées avant
7. Trappe de ramonage
8.Sortie fumées
9. Plaque brûleur
10. Viseur de flamme

1. Ventilateur(s) centrifuge(s)
2. Moteur électrique
3. Tendeur
4. Airstat
5. Coffretélectrique
6. Jaquette
7. Boulons / inserts de fixation des deux caissons
8. Passage brûleur
9. Platine de fixation moteur
10. Transmission

Les générateurs sont livrés sous emballage plastique et sur palette bois en 2 parties.

Les accessoires évientuels sont livrés séparément.

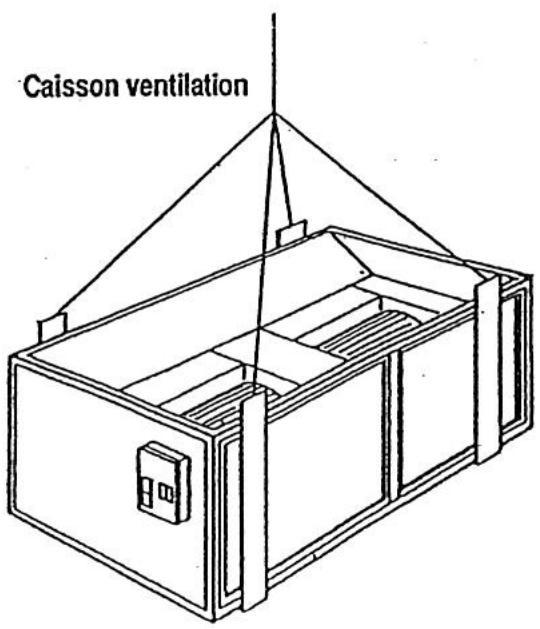

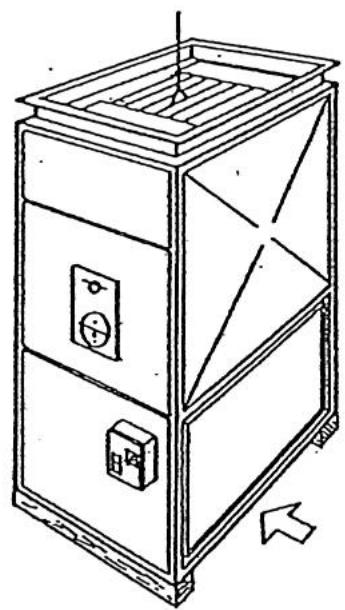

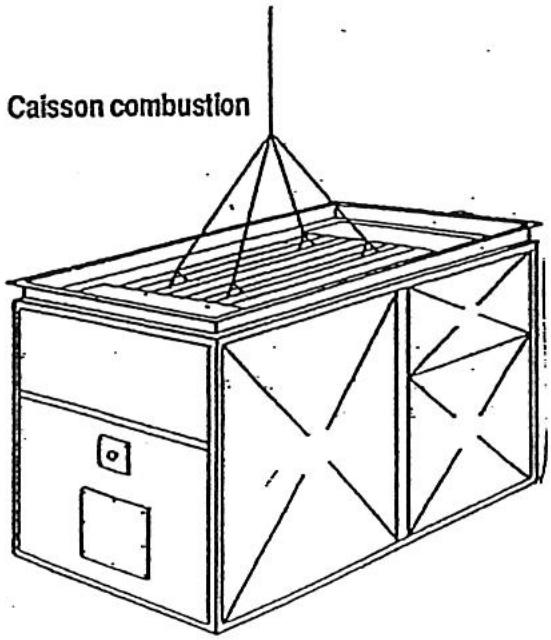

4. MANUTENTION

La manutention doit s'effectuer avec prudence pour éviter des dégats matériels voir corporels.

L'utilisation d'un chariot élévateur est conseillée, à défaut prévoir un système de levage accroché à la chambre de combustion.

	Moyen de manutention	Accrochage	Note
CAISSON de VENTILATION	* Chariot élevateur	* Partie inférieure sanglée
	* Grue ou pont roulant	* Partie inférieure sanglée	* Utiliser une sangle
CAISSON de COMBUSTION	* Chariot élevateur	* Partie inférieure sanglée
	* Grue ou pont roulant	* Anneau sur échangeur	* Utiliser un cable d'acier
		* Partie inférieure sanglée	* utiliser une sange

IMPORTANT

Pendant les opérations de manutention, il est interdit de rester à proximé de l'appareil.

5. INSTALLATION

Conformité :

L'installation de l'appareil doit être effectuee par un professionnel qualifie conformement aux regles de l'art et aux textes reglementaires en vigueur, notamment :

• Code du travail,
• Norme NFC 15.100: installations électriques,
• Arretés du 26 février 1974 et du 3 mars 1976 : stockage fuel;
• DTU 61.1: installation de gaz

5.1 Mise en place

Utiliser les anneaux de levage, sur l'échangeur pour décharger l'appareil.

Positionner l'appareil sur un plan horizontal dans un endroit propre et sec.

Laisser autour de l'appareil une distance suffisante pour positionner et acceder au bruleur et pour une libre circulation d'air (minimum 1 m entre la prise d'air et le premier obstacle). Pour les modeles horizontally suspendus, s'assurer que Iossature du bateau peut supporter l'appareil.

Pour les apparèils en deux parties, superposer le caisson de combustion sur le caisson de ventilation puis boulonnier l'ensemble. Procedures :

• Demonter les panneaux lateraux du caisson de ventilation
• Glisser les boulons par les ouvertures prévues sur le cadre du caisson de ventilation
• Si le positionnement est correct, boulonner (inserts prevus dans le cadre du caisson)
• Remonter les panneaux lateraux

5.3 Raccordement du réseau de souffrage

L'appareil est prevu pour fonctionner en tirage naturel.

Installer une cheminée de section au moins égale à celle de la sortie des fumées, aussi verticale que possible.

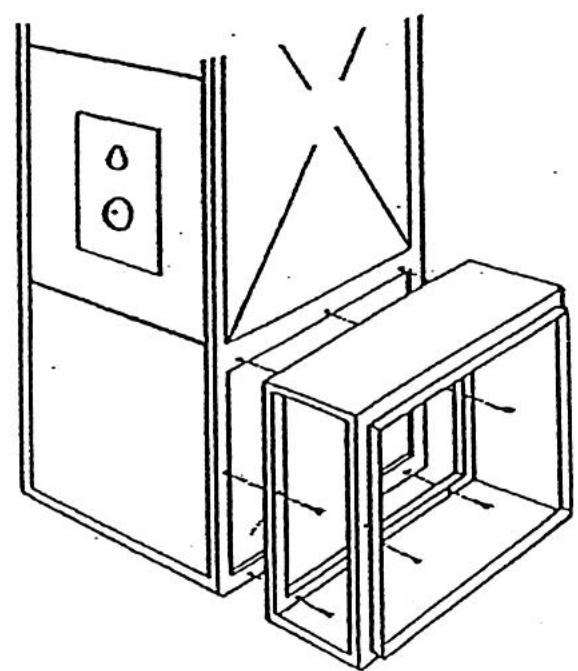

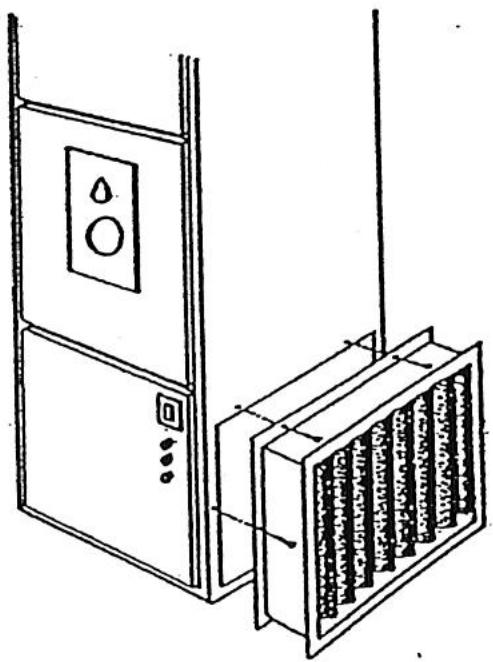

5.3 Raccordement du réseau de soufflage

Souflagedirect：

Equipement standard, positionner puis fixer les accessoires de souffrage.

Les réglages aérauliques : générateur + accessoires sont réalisés d'origine en usine.

Souffage en gaine :

Raccorder les gains de distribution d'air au cadre prévu à cet effet.

Equilibrer les pertes de charges du réseau de gaine avec la presion statique disponible de l'appareil.

Nos apparèils sont proposés d'usine avec 3 réglages en équipement de 10,20mmCE (poulie motrice variable), 30mmCE (poulie fixe).

5.4 Raccordement du réseau de reprise

Raccorder I'eventuel reseau de reprise d'air à l'ouverture laterale du generateur.

L'appareil est prevu pour un raccordement a droite ou a gauche. Pour adapter le cote d'aspiration, il suffit d'inverser le panneau d'obturation avec la grille de reprise.

IMPORTANT

Les dimensions des gains de souffrage et de reprise d'air doivent être réalisées par une personne compétente de sorte que la perte de charge ne soit pas supérieure à la pression statique disponible du générateur.

6. PLENUM DIFFUSION

Dans le cadre d'une utilisation directe dans l'ambiance, il faut utiliser le plénum de diffusion, fourni comme accessoire.

Pour optimiser la diffusion de l'air, il est conseilé d'installer l'appareil au centre du local ou adossé à une paroi.

6.1 Caracteristiques dimensionnelles

Modèle	A	B	H	Nbre de grillles	Dimensions des grillles
GEN 590 G2	1270	2090	550	4	800 x 400
GEN 760 G2	1500	2500	550	4	1000 x 400
GEN 990 G2	1500	3500	550	4	1000 x 400

6.2 Portee d'air

La portée est la distance en mètre entre l'appareil et le point de mesure qui donne une vitesse résiduelle de 0,1 à 0,5 m/s.

	ouverture 2 cotsés				ouverture 3 cotsés				ouverture 4 cotsés
Inclinaison des ailettes	0°	20°	30°	45°	0°	20°	30°	45°	0°	20°	30°	45°
GEN 590 G2	122	97	80	66	98	77	64	53	81	64	53	44
GEN 760 G2	147	116	96	80	118	93	77	64	98	77.	64	53
GEN 990 G2	164	134	116	102	134	106	95	76	116	89	74	61

IMPORTANT : l'obturation des 3 côts du plénum est interdite.

6.3 Instruction de montage du plénum de soufflage

Pour monter le plénum de soufflage, procéder comme suit :

• Deballer le plénum de soufflage
• Demonter les grilles et les panneaux d'obturation sur le plenum
• Monter le plénum sur le cadre de sortie du générateur
  -Fixerleplenum surlecadre
• Remonter les grilles et les panneaux d'obturation sur le plenum

7. FILTRED'ASPIRATION

7.1 Caracteristiques techniques et dimensionnelles

Modèle	Dimensions			Nombre d' éléments	Δ P (Pa)
	A	B	C
GEN 590 G2	2090	1000	450	12	45
GEN 760 G2	2500	1000	460	12	50
GEN 990 G2	3500	1000	450	24	70

7.2 Instructions de montage

Modles GEN 590 G2 à GEN 990 G2

• Oter les éléments filtrant du caisson filtré
• Fixer le caisson filtré sur l'ouverture de reprise du générateur avec vis toles
• Remetre les éléments filtrant dans le caisson

7.3 Raccordement electrique

L'appareil est livre équipé d'une armoire électrique, moteur et airstat Fan-Limit raccordés.

Raccordement à effectuer :

• Alimentation électrique générale
• Brûleur s'il n'est pas fournir.
• Thermostat d'ambiance
• Autres accessoires

Pour tout raccordement, utiliser les presse-étoupes fixés sur le coffret électrique pour le passage des cables et le bornier de raccordement suivant le schéma électrique spécifique à chaque méthode.

Le coffret électrique est doté d'un relais de sécurité LX. Son contact est placé en série sur la ligne thermostatique du brûleur. En cas de défaut, le relais LX ouvre le circuit, et arrêté le brûleur.

Notal1:

• La coupure et les protections électriques sont à prévoir par l'installateur.
  Utiliser de préférence des interrupteurs magneto-thermique adaptés à la puissance des générateurs.
• Faire vérifier par un personnel qualité la section des cables électriques.
• Raccorder impératifement la terre avec un cable plus long que les cables de ligne de manière qu'il soit le dernier à être arraché en cas d'incident.

Nota 2 :

Pour tous générateurs équipés d'options (protections ipsotherme de moteur, chaine de sécurité, ...) ou de pression statique disponible supérieure au valeur du tableau page 5, nous consulter.

7.4 Schéma électrique GEN 590 G2 à GEN 760 G2

Alimentation électrique triphase 400V-50Hz+N
Alimentation électrique triphase au brôleur 400V - 50Hz + N

Legende

TZ -Relais temporisateurventilatuer

RTZ - Relais de commande temporisateur ventilateur

LV - Contacteur ventilateur

TV - Contacteur triangle

SV - Contacteur etoile

RTV - Relais thermique

FA -Thermostat FAN

LM - Thermostat LIMIT

T -Voyant sous tension

V - Lampe-témoin d'arrêt en sécurité brûleur

R -Relais temporisateur etoile-triangle

LX - Relais d'arrêt en sécurité brûleur

IG -Interrupteur general

MG - Bomier du générateur

F -Fusible commande

CV - Commutateurchauffage/stop/ventilation

FL -Fusibles de ligne

TA- Thermostat d'ambiance

G -Moteur de ventilation

*A l'extérieur de I'appareil - pas compris dans la livraison - installation a la charge du client.

CHANGEMENT.POUR ALIMENTATION DE LINEETRIPHASE230V
Alimentation electrique triphase 230V-50Hz+N

7.5 Schéma électrique GEN 990 G2

Legende

TZ -Relais temporisateur ventilateur

LV 1-2 - Contacteur ventilateur

SV 1-2 - Contacteur etoile

FA -Thermostat FAN

T -Voyant sous tension

R 1-2 - Relais temporisateur etoile-triangle

IG -Interrupteur general

F -Fusible commande

FL -Fusibles deligne

G1-2 -Moteur de ventilation

RTZ - Relais de commande temporisateur ventilateur
TV 1-2 - Contacteur triangle
RT 1-2 - Relais thermique
LM -ThermostatLIMIT
V - Lampe-témoin d'arret en sécurité brûleur
LX -Relais d'arrêt en sécurité brûleur
MG - Bomier du générateur
CV - Commutateur chauffage/stop/ventilation
RX -Relais de commande LX
TA-Thermostat d'ambiance

*A l'extérieur de I'appareil - pas compris dans la livraison - installation a la charge du client.

CHANGEMENT POUR ALIMENTATION DE LINEE TRIPHASE 230V

Alimentation électrique triphase 230V - 50Hz + N

7.6 Raccordement à la canalisation de combustible

Le raccordement devra etre effectue par un personnel qualifie et respecter rigoureusement les indications notees sur les notices des bruleurs gaz ou fiqul.

8. REGLAGE

8.1 Caracteristiques générateur brûleur

Les générateurs ont ete testes avec les bruleurs de marque RIELLO.

BRULEUR FIOUL

Modèle	Marque Brûleur	Type Brûleur	Type d'alimentation
GEN 590 G2	RIELLO	RL 50	Triphasé
GEN 760 G2	RIELLO	RL 70	Triphasé
GEN 990 G2	RIELLO	RL 100	Triphasé

BRULEUR GAZ

Modèle	Marque Brûleur	Type Brûleur	Type d'alimentation
GEN 590 G2	RIELLO	RS 50	Monophasé
GEN 760 G2	RIELLO	RS 70	Monophasé
GEN 990 G2	RIELLO	RS 100	Monophasé

IMPORTANT : l'utilisation de brûleur gaz de marque CUENOD, ELCO, CIC, WEISHAUPT est en cours de certification

8.2Réglagedubrûleurfioul

Le montage et le réglage du brûleur fioul doivent être effectuels par un personnel qualifié en respectant scrupuleusement les indications des notices techniques.

• Tableau de réglage du brûleur fioul

Modèle	Type Brûleur	Gicleur (Delavan)	Pression Pompe (Bar)	Réglage Tête ( théorique)	CO2 (%) ( théorique)	Température fumées (°C) ( théorique)
GEN 590 G2	RL 50	2x5,50 GPH 60°W	12 :	6	12	238
GEN 760 G2	RL 70	2x7,50 GPH 60°W	12	8	12	237
GEN 990 G2	RL 100	2x9,50 GPH 60°W	12	6	12	260

8.3 Reglage du brûleur gaz RIELLO

Le montage et le réglage du brûleur gaz doivent être effectuels par un personnel qualifié en respectant scrupuleusement les indications des notices techniques.

Tableau de réglage du brûleur gaz

GEN 590 G2	RS 50	Naturel G20	6	74	9,9	238
GEN 590 G2	RS 50	Propane G31	6		11	238
GEN 590 G2	RS 50	Butane G30	6	.	11	238

GEN 760 G2	RS 70	Naturel G20	7,5	95,3	10	237
GEN 760 G2	RS 70	Propane G31	7,5		11,2	237
GEN 760 G2	RS 70	Butane G30	7,5		11,2	237

GEN 990 G2	RS 100	Naturel G20	9	66	10,7	260
GEN 990 G2	RS 100	Propane G31	9		11,3	260
GEN 990 G2	RS 100	Butane G30	9		11,3	260

Les valeurs de ce tableau sont données à titre indicatif.
Le début gaz doit être mesure au compteur et le réglage du brûleur doit être conforme aux valeurs de la notice brûleur.

8.4 Reglage de la vitesse du ventilateur

Les générateurs sont livrés pour une pression statique disponible de 10mmCE (20 mmCE suivant les modèles) à la demande du client.

Le débit d'air peut être vérifié à l'anémomètre ou avec une approximation convenable, mesurer le T et le comparer aux valeurs du tableau parraphe 2.3.

10. COMMANDE

10.1 Commutateur Chauffage / Arret / Ventilation

Positionné sur le coffret de commande, il seLECTIONné les modes de fonctionnement :

• Positionné sur le symbole "chauffage", il permet à l'appareil de fonctionner automatiquement en fonction du thermostat
• Positionné sur le symbole "ventilation", il commande le ventilateur seul
• Positionné sur la position arrêt, arrêt du générateur

10.2 Thermostat d'ambiance

Installé dans le local à chauffer à 1,5 m environ du sol, le thermostat pilote le brûleur.

10.3 Réarmement du brûleur

Positionné sur le brûleur, il déverrouille la sécurité et permet le démarrage sous une impulsion manuelle.

10.4 Rémarmement limit haute

Le bouton poussoir rouge positionné sur l'airstat a pour fonction de réarmer après une surchauffe.

10.5 Rémènement relais thermique

Positionné à l'intérieur du coffret électrique sur le relais thermique, il verrouille le fonctionnement du générateur en cas de sur-intensité du moteur.

ATTENTION

Après plusieurs réarmements consécutifs, il est indispensable de rechercher la cause de la surchauffe.

11. SIGNALISATION

11.1 Voyant sous tension

Positionné sur le coffret de commande, il indique la mise sous tension du générateur.

11.2 Voyant defaut bruleur

Positionné sur le brûleur, le voyant rouge indique un défaut survenu sur le brûleur.

11.3 Voyant défaut générateur

Positionné sur le coffret de commande pour les modèles GEN 590 à GEN 990 G2, le voyant orange indique :

• l'arrêt du brûleur par coupure de la limite haute
• l'arrêt du générateur par coupure du relais thermique

12. FONCTIONNEMENT

12.1 Fonctionnement en position chauffage

Le cycle de fonctionnement s'effectue suivant les différentes phases :

• Alimenter électriquement l'appareil,
• Positionner le commutateur sur la position'chauffage,
• Positionner le thermostat sur la tempéralité désirée,
• Le brûleur est alimenté électriquement et démarre après le temps de pré-ventilation et/ou de réchauffage fioul,
• Le ventilateur démarre une minute environ après le démarrage du brûleur,
• Lorsque la température ambiente atteint la température de consigne du thermostat, le brûleur s'arrête, la ventilation continue de tourner deux à trois minutes avant de s'arrêter

NB: A la première mise en route, une odeur peut se dégager de l'appareil par le circuit d'air.

Ce fonctionnement de courte durée n'est pas anormal, il correspond à l'élimination des produits nécessaire à la fabrication du corps de chauffe. Aérer l'ambiance le cas échéant.

12.2 Fonctionnement en position ventilation

• Alimenter electriquement le générateur
• Positionner le commutateur sur position ventilation
• Le ventilateur fonctionné seul et assure un brassage de l'air

13. MISE EN ROUTE

Se reporter au paragraphe 12. et 12.2.

14. ARRÉT

Pour arrêté le fonctionnement de l'appareil, opérer exclusivement comme suit :

• Régler le thermostat d'ambiance sur la position "Hors gel" ou positionner le commutateur sur la position "Arrêt"
• Attendre l'arrêt du ventilateur et éventuellesment couper l'alimentation électrique par l'interrupteur général.

ATTENTION

Ne jamais arrêté l'appareil par coupure de son alimentation électrique, l'énergie accumulée dans le générateur provoquerait une surchauffe voire, la dérérioration du corps de chauffe.

15. NETTOYAGE DU Filtre A AIR

Il est important de nettoyer périodiquement le filtré à air. Un encrassement important creée une chute de débit et une surchauffe du foyer contrôle par l'airstat de sécurité. La fréquence de nettoyage dépend de l'ambiance et s'effectue comme suit :

• Demonter le panneau de fermeture du filtré
• Enlever les éléments filtrants
• Nettoyer les éléments filtrants avec un jet d'air, un aspirateur ou simplement en le tapant
• Pour un nettoyage plus approfondi, utiliser de l'eau tiège avec un détergent neutre
• Remonter les éléments filtrants

16. NETTOYAGE DU BRULEUR

Cette opération doit être effectuee par un personnel qualifie en se rapportant à la notice du bruleur concenre.

17. NETTOYAGE DE L'ECHANGEUR

Le nettoyage de l'échangeur doit être effectué par un personnel qualifié. Nous conseillons un entretien annuel. Pour cette opération, procéder comme suit :

• Demonter le panneau supérieur (1)
• Demonter la plaque de ramonage (2)
• Demonter le brûleur (9)
• Demonter les panneaux lateraux (7) et la trappe de ramonage (6)
• Retirer les turbulateurs (10)
• Nettoyer l'échangeur (3) et aspirer les dépôts de combustion tombés dans la chambre de combustion (8) en utilisant un aspirateur au travers de la buse brûleur (9)
• Remonter l'ensemble en assurant l'étanchéité des portes de ramonage.

18. VERIFICATION DU GROUPE MOTEUR VENTILATEUR

Contrôr périodiquement la tension de la courroie ainsi que l'alignement des pouliés.

Pour assurer un bon fonctionnement, les courroies doivent être correctement tendues.

La flèche doit être de 2 à 3 cm.

Pour la tension des courroies, agir sur les boulons tendeurs.

Les moteurs sont de type étanche sans entretien ni graissage.

Les paliers des ventilateurs sont dotés de graisseurs. Une vérification périodique est nécessaire.

19. ANALYSE DES FUMEES

Le prélevement des fumées doit être à "2 x D" du générateur pour avoir une bonne analyse de combustion.

20. GARANTIE

Les apparêils sont garantis un an contre tous vices de fabrication, sous réserve d'être installés par des professionnelles qualifiés, conformément à la reglementation en vigueur, aux instructions qui figurent sur nos notices de montage et dans la mesure où ils fonctionnement dans des conditions normales d'utilisation.

La garantie prendra effet a la date de mise en service, au plus tard dans les six mois après la mise a disposition du matériel par S.PLUS.

Nous déclinons toute responsabilité et aucune garantie ne serait applicable en cas d'installations défectueuses, mal adaptées ou non conformes aux Normes en vigueur. La garantie se limite à la remise en état ou à l'échange gratuite après contrôle de notre part, de la (ou des) piece(s) par une piece identique ou similaire.

Les frais de main d'oeuvre, de déplacement, d'accession sur le chantier au matériel et de transport sont exclus.

Tout remplacement réalisé durant la période de garantie, même si celui-ci nécessite eventuellement une immobilisation du matériel, ne peut enaucun cas prolonger la durée de cette garantie.

Aucun dommage et interet ne pourra etre reclame pour prejudice indirect, commercial ou autre.

Ne peuvent être pris en considération et couverts par notre garantie de dommages incombant :

-A des phénéomènes extérieurs
-A des négligences de l'utilisateur
- Au non respect des consignes stipulées dans nos documents. Détérioration due à une mauvaise manutention au cours du transport ou à une fausse manoeuvre.

Utilisation d'accessoires autres que ceux d'origine.

Défaut de surveillance et d'entretien.

Que se soit à l'égard de l'acheteur ou de toute autre personne, notre société ne pourra enaucun cas être tenue pour responsable des dommages corporels ou matériels de quelque nature quils soient, qui pouraient etre provoqués par nos produits ou qui seraient la conséquence directe ou indirecte de l'utilisation des dits produits.
