VOLVO FH - Modèle réduit de camion TAMIYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modèle réduit de camion radiocommandé
Marque	TAMIYA
Modèle	VOLVO FH Globetrotter 420
Échelle	1/14
Dimensions (approx.)	Longueur : 50 cm, Largeur : 20 cm, Hauteur : 25 cm
Poids (approx.)	2,5 kg
Alimentation	Batterie Ni-Cd 7,2 V (non incluse)
Moteur	Moteur électrique inclus
Radiocommande requise	Ensemble 4 voies avec 2 servos et variateur de vitesse électronique
Fonctions principales	Marche avant/arrière, direction, boîte de vitesses 3 rapports
Matériaux	Plastique, métal (paliers, axes, ressorts)
Assemblage	Kit à monter, colle et peinture nécessaires
Temps d'assemblage estimé	15-20 heures
Âge recommandé	14 ans et plus
Entretien	Nettoyage après usage, graissage des paliers et suspensions
Sécurité	Ne pas rouler sur route, vérifier les fréquences radio, couper l'alimentation après usage

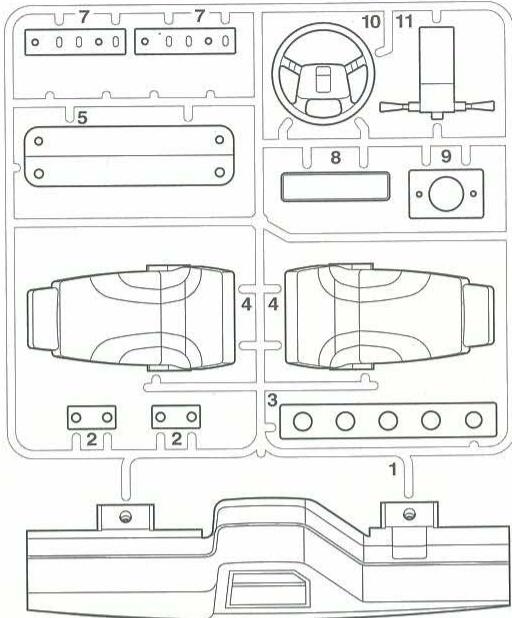

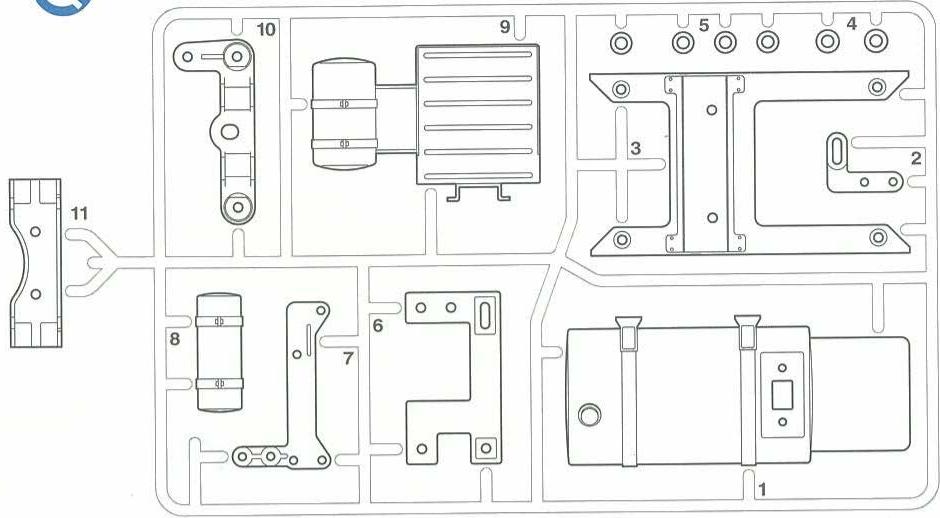

Pièces détachées	Disponibles en sachets A à T et pièces optionnelles (références fournies)
Réparabilité	Modulable : suspension, transmission, carrosserie démontables

FOIRE AUX QUESTIONS - VOLVO FH TAMIYA

Quels outils sont nécessaires pour le montage du VOLVO FH TAMIYA ?

Vous aurez besoin de ciseaux, limes, ruban adhésif, pinces, tournevis cruciformes et plats, clés Allen, clés à écrous, ainsi que les outils spécifiques TAMIYA pour circlips (2 mm et 4 mm). Un fer à souder peut être utile pour les connexions électriques.

Quel type de batterie est recommandé pour ce modèle réduit ?

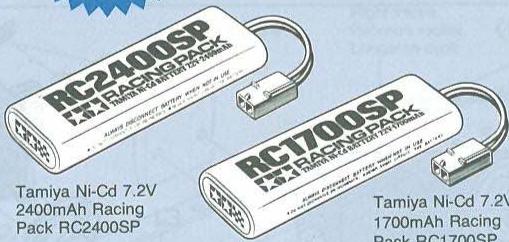

La batterie recommandée est une TAMIYA Ni-Cd 7,2 V Racing Pack (vendue séparément). Il est déconseillé de démonter ou modifier la batterie ou le chargeur.

Puis-je utiliser une radiocommande 2 voies avec ce camion ?

Oui, une radio 2 voies est utilisable mais le changement de vitesses sera impossible (rapport fixe). Pour profiter des 3 vitesses, un ensemble 4 voies avec deux servos et un variateur de vitesse électronique est nécessaire.

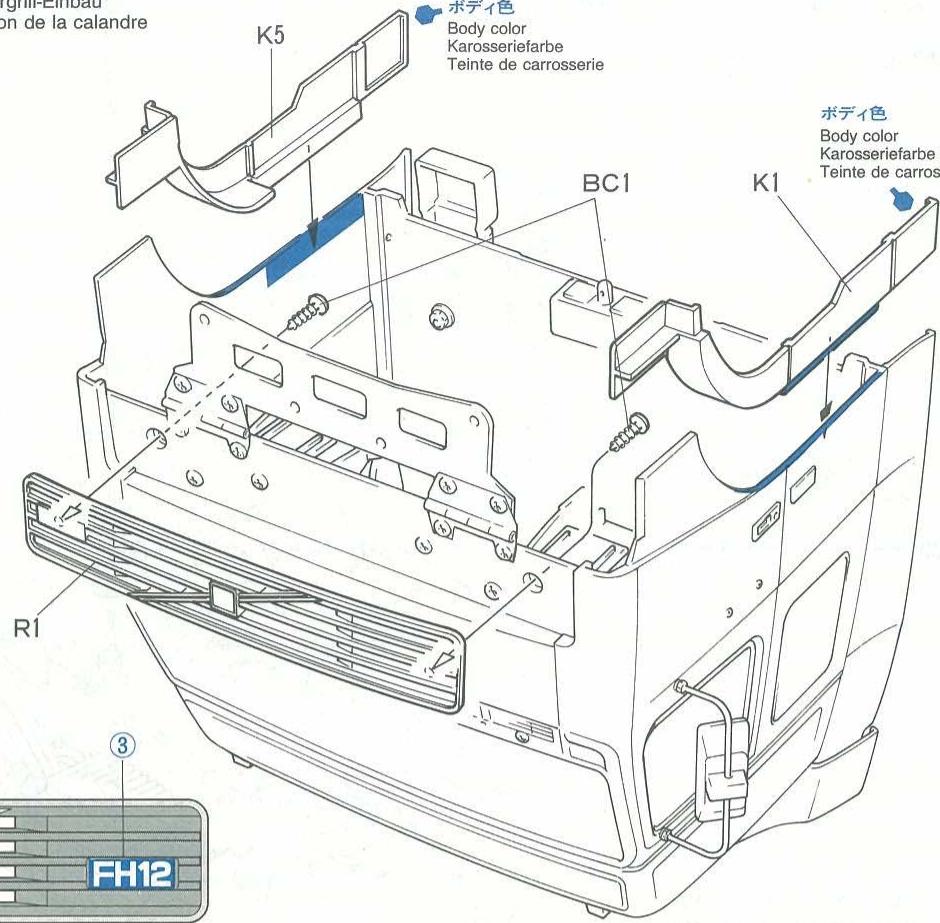

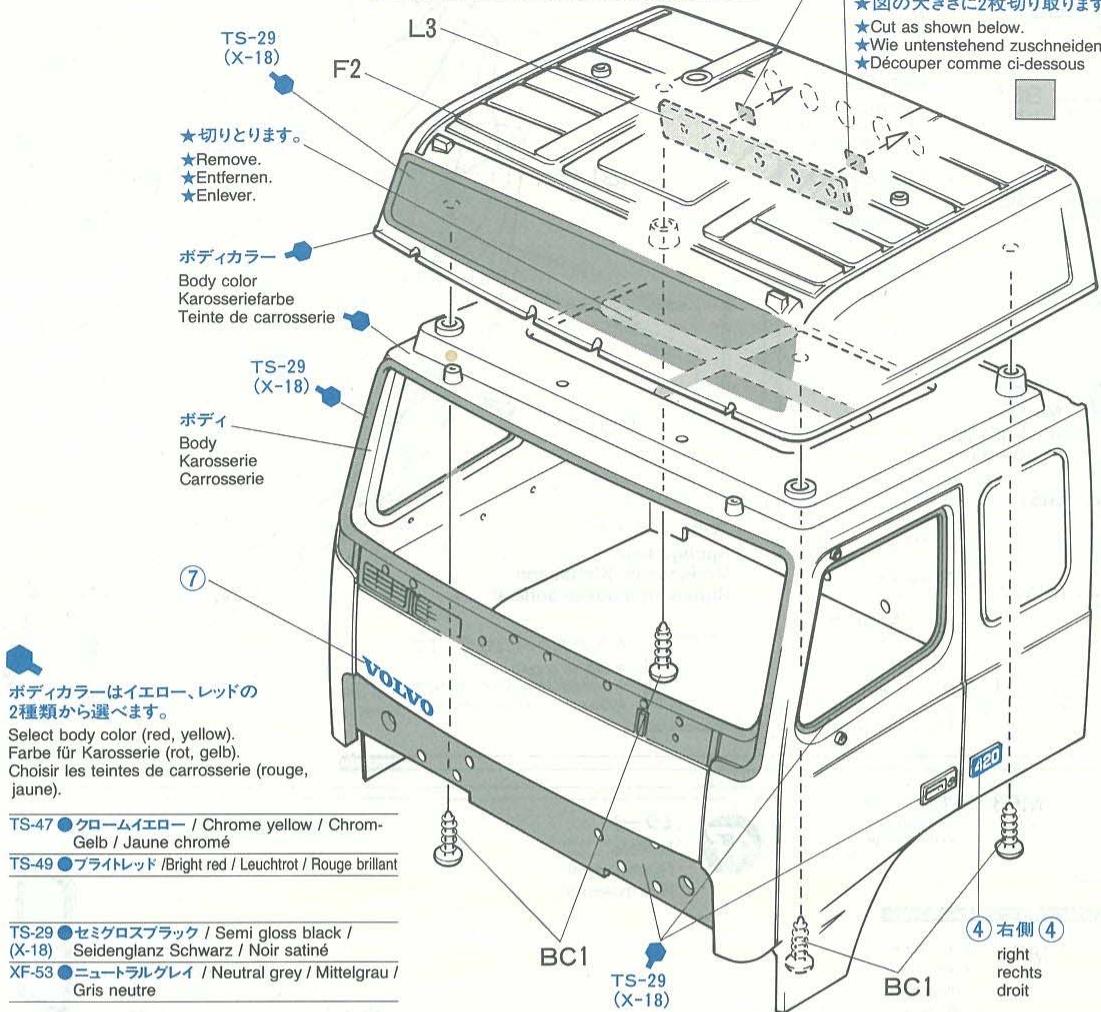

Comment appliquer la peinture sur la carrosserie ?

La peinture est une étape importante. Utilisez les peintures TAMIYA indiquées (X-11 Chrome Silver, X-26 Clear Orange, X-27 Clear Red). Appliquez en couches fines et laissez sécher. Les autocollants doivent être posés avec soin en retirant le papier de protection lentement pour éviter les bulles d'air.

Que faire si le moteur ne tourne pas ?

Vérifiez d'abord la batterie : chargez-la complètement. Débranchez le moteur et testez-le avec une pile neuve. Assurez-vous que le variateur de vitesse est correctement réglé et que toutes les connexions sont solides. Si le problème persiste, consultez la notice ou contactez le SAV.

Quels sont les entretiens après chaque utilisation ?

Nettoyez le modèle pour enlever poussière et boue. Graissez les suspensions, la pignonnerie et les paliers avec de la graisse céramique TAMIYA. Vérifiez le serrage des vis et l'état des câbles. Débranchez la batterie pour éviter toute activation accidentelle.

Des pièces optionnelles sont-elles disponibles ?

Oui, TAMIYA propose des roulements à billes étanches (réf. 53008, 53029, 53030, 53065) et d'autres accessoires. Consultez votre revendeur habituel pour améliorer les performances.

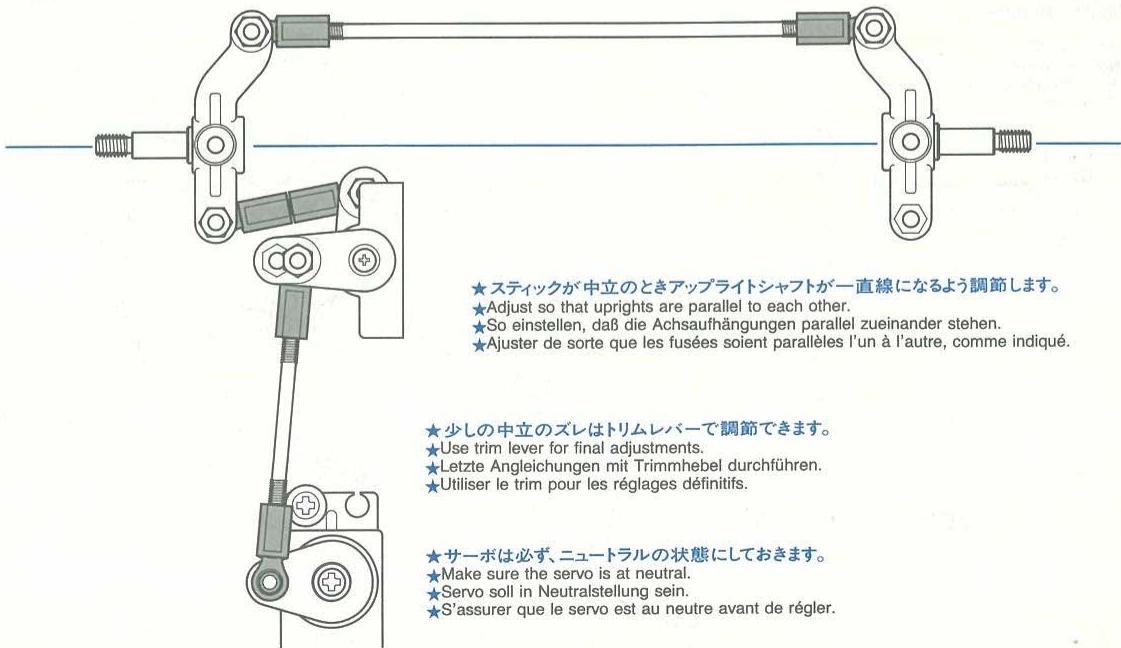

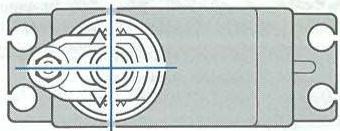

Comment régler la direction ?

Placez les trims de l'émetteur au neutre. Assurez-vous que le servo de direction est au neutre avant de régler la longueur des biellettes. Utilisez le trim pour que le camion roule en ligne droite lorsque le manche est au neutre.

Quelles précautions de sécurité prendre en utilisant ce modèle R/C ?

Ne roulez pas sur les routes ni dans des zones fréquentées. Vérifiez que personne n'utilise la même fréquence radio sur le même terrain. Évitez de bloquer les roues contre un obstacle. Assurez-vous que les batteries sont correctement chargées pour éviter une perte de contrôle.

Comment entretenir la boîte de vitesses ?

Graissez les pignons avec la graisse fournie ou de la graisse céramique. Vérifiez le jeu des engrenages et l'alignement des arbres. En cas de bruit anormal, démontez et inspectez les pièces (pignons, roulements). Utilisez du frein-filet sur les vis spécifiées pour éviter le desserrage.

MODE D'EMPLOI VOLVO FH TAMIYA

Étudier et bien assimiler les instructions avant de débuter l'assemblage

S'assurer que toutes les pièces et la visserie sont au complet avant de commencer le montage. Consulter le revendeur TAMIYA le plus proche s'il s'avère que des pièces sont manquantes ou endommagées.

Appliquer du frein-filet (Liquid Thread Lock - fourni dans le kit) uniquement sur les zones spécifiées. N'pas utiliser d'autres marques, sous peine d'endommager le plastique.

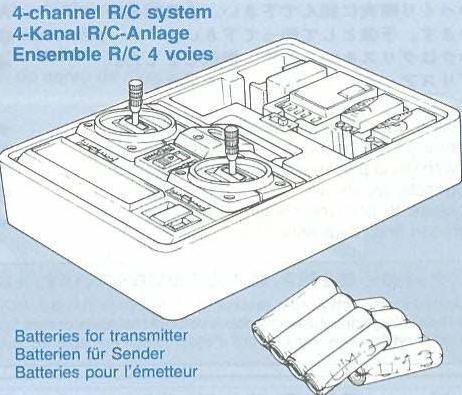

Ensemble R/C 4 voies

Ce véhicule R/C peut effectuer : marche avant/arrière, direction et changement de vitesses. Pour des performances optimales, il est recommandé d'employer un ensemble de radiocommande 4 voies avec deux servos et un variateur de vitesse électronique marche avant/marche arrière variables. Une radiocommande 2 voies peut également être installée mais le changement de vitesse sera impossible (rapport fixe).

Des ensembles R/C compatibles avec ce véhicule sont produits par les principaux fabricants de radiocommandes. Consulter votre détaillant en modèles réduits.

Variateur de vitesse électronique marche avant/arrêté variables

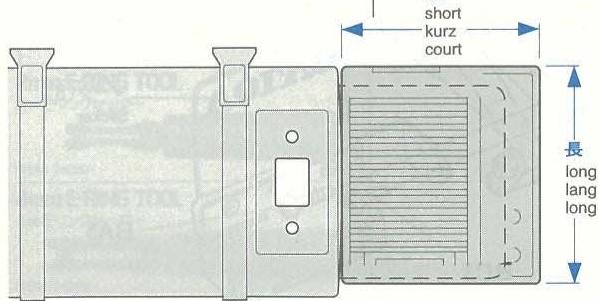

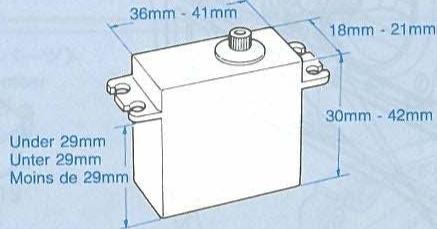

Dimensions MAX. des SERVOS

Le moteur qui équipe ce modèle peut être alimenté par une batterie Tamiya Ni-Cd 7,2V. Racing. L'acheter séparation. Ne jamais démonter ou transformer la batterie ou le chargeur. Charger la batterie selon les indications du manuel.

OUTILS NECESSAIRES

Des ciseaux, des limes, du ruban adhésif et les outils pour circlip Tamiya seront également utilisés durant le montage. La peinture est une opération très importante dans la finition d'un modèle. Se référer aux dernières pages de cette notice de montage pour les détails de peinture.

Outil pour circlip de 2mm

Outil pour circlip de 2mm

Outil pour circlip de 4mm

Outil pour circlip de 4mm

Un ensemble R/C 4 voies comprend un émetteur, un récepteur et des servos. En plus, ce modèle nécessite l'utilisation d'un variateur de vitesse électronique avec marche avant et arrière variables.

1. Émetteur: Il sorte de "boîte de commande", les mouvements des manches génèrent des signaux diffusés par l'antenne.
2. Récepteur: reçoit le signal de l'émetteur.
3. Servos: Les servos transforment les signaux reçus du récepteur en mouvements mécaniques.
4. Variateur de vitesse Électronique: il régule l'intensité du courant alimentant le moteur et détermine le sens de marche.

① Mettre en place la batterie. (2) Déployer l'antenne. ③ Dérouler et déployer le fil. ④ Charger complètement la batterie. ⑤ Mettre en marche. ⑥ Mettre en marche. ⑦ Placer les trims au neutre. ⑧ Mettre les manches au neutre. ⑨ Les servos doivent être au neutre.

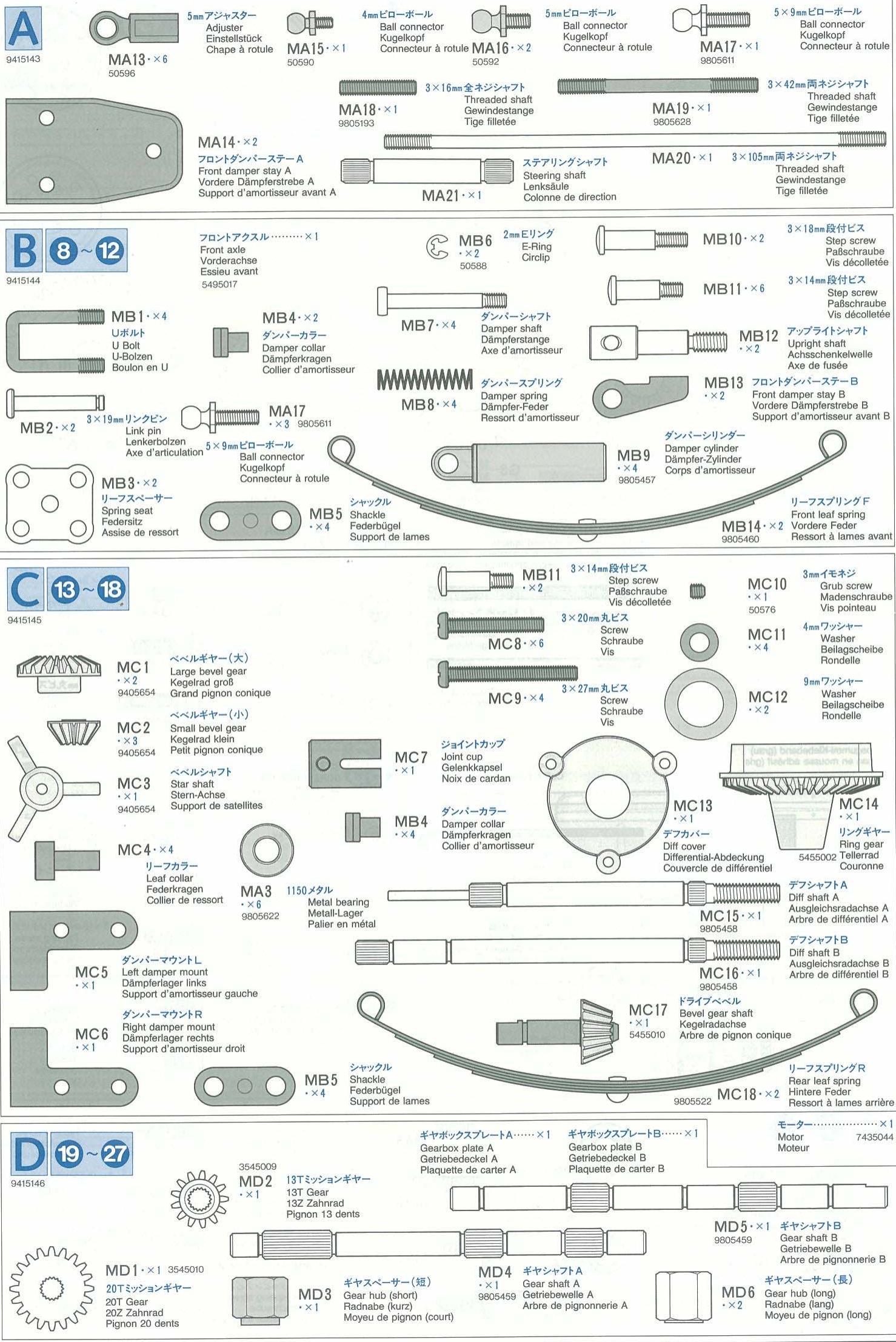

Les pièces marquées * ne sont pas incluses dans le kit.

Servos

BA1

. ×1

3mm

Nut

Mutter

Ecrou

BB1

. ×1

2mm

Nut

Mutter

Ecrou

BB6-×1

Il y a beaucoup de petites vis, d'écrous et de pièces similaires. Les assembler soignement en se référant aux dessins. Pour éviter les erreurs, suivre les étapes du montage dans l'ordre indiqué.

Graisser les endroits indiqués par ce symbole. Graisser d'abord, assembler ensuite.

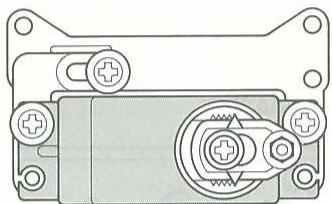

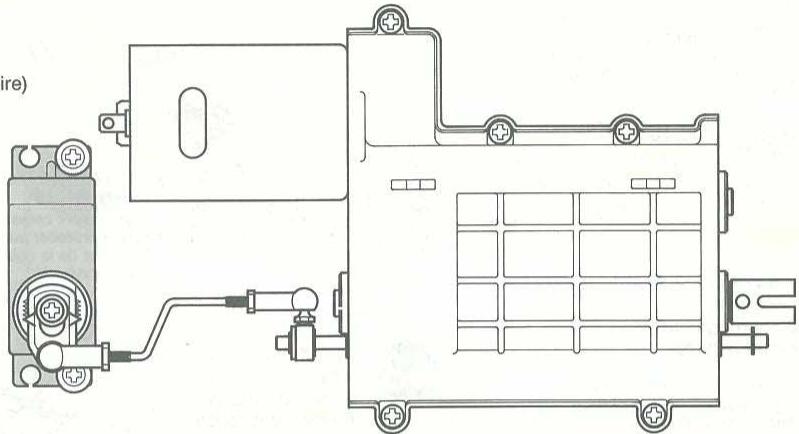

Shift servo Schaltservo Servo de boîte de vitesse

FUTABA

TAMIYA

E12

1-2

MA10

BC1·×1

3× 8mm ·

Tapping screw

Vis taraudeuse

MA7·×3

Vis taraudeuse à flasque

Vis taraudeuse à flasque

Cross member

Querträger

Traverse

BA5·×2

3× 12mm

Screw

Schraube

Vis

BC1·×2

Support de servo de boîte de vitesse

Suspension stay

Support d'amortisseur avant A

5mm Ball connector Kugelkopf Connecteur à rotule

5× 9mm Ball connector Kugelkopf Connecteur à rotule

3× 16mm

MA18·×1

1 Tige filée

MA19

3× 42mm

Tige filetée

MA21

Stéralindsgaft Steering rod Lenksäule Colonne de direction

BA4

3 × 8 mm ScrewSchraubeVis

BA5·×4

3× 12mm ScrewSchraubeVis

Fixation de l'essieu avant

BA2

· × 6

3mm

Lock nut

Ecrou nylstop

MB11·×6

3× 14mm

Step screw

Paßschraube

Vis décollette

Achsschenkel-Einbau

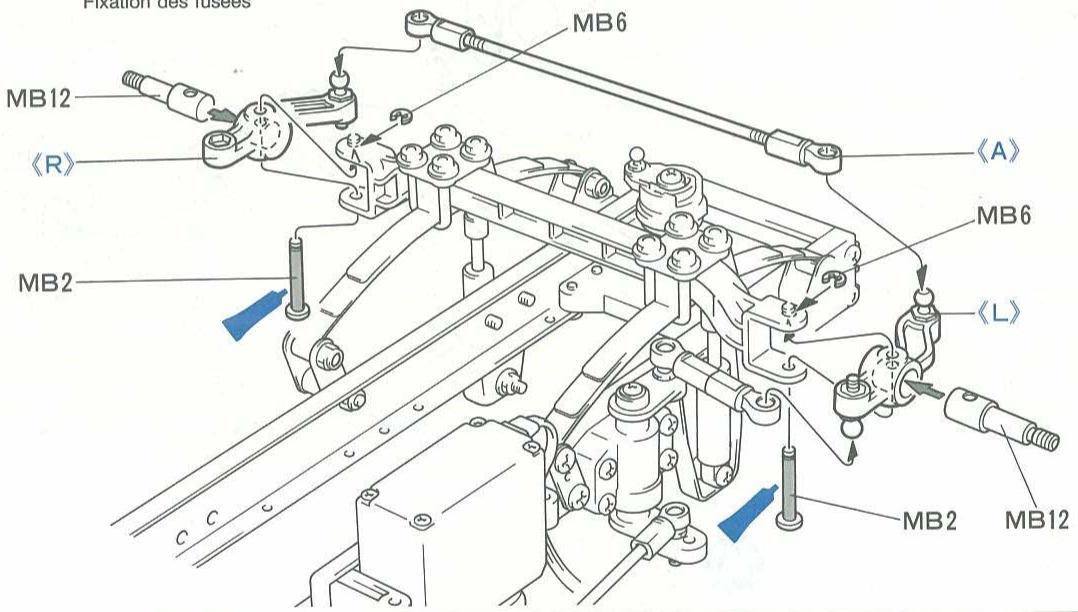

Fixation des fusées

MB2·×2

3 × 19 mm LINGKUBIN

Link pin

Lenkerbolzen

Axe d'articulation

2mm E1n

E-Bing

Circlip

MB6·×2

MB12·×2

ht shaft

Axe de fusée

13~18

Diff gear

Vis à tête cylindrique

BB4·×3

MC1·×2

Kegelrad groB

Grand pignon conique

-1()

Small bevel gear

Kegelrad Klein

Petit pignon conique

MC2·×3

MC3·×1

Star shaft

Stern-Achse

Support de satellites

MC12·×2

9mmFFSHJ

Washer

Beilagscheibe

Rondelle

MC13·×1

Diff cover

Couvercle de différentiel

MC14·×1

LINGLANDA

Ring gear

Tellerrad

Couronne

ANGLEDTWEENZERS

ITEM 74003

STRAIGHTTWEEZERS

x_L - tP

ITEM 74004

MB11

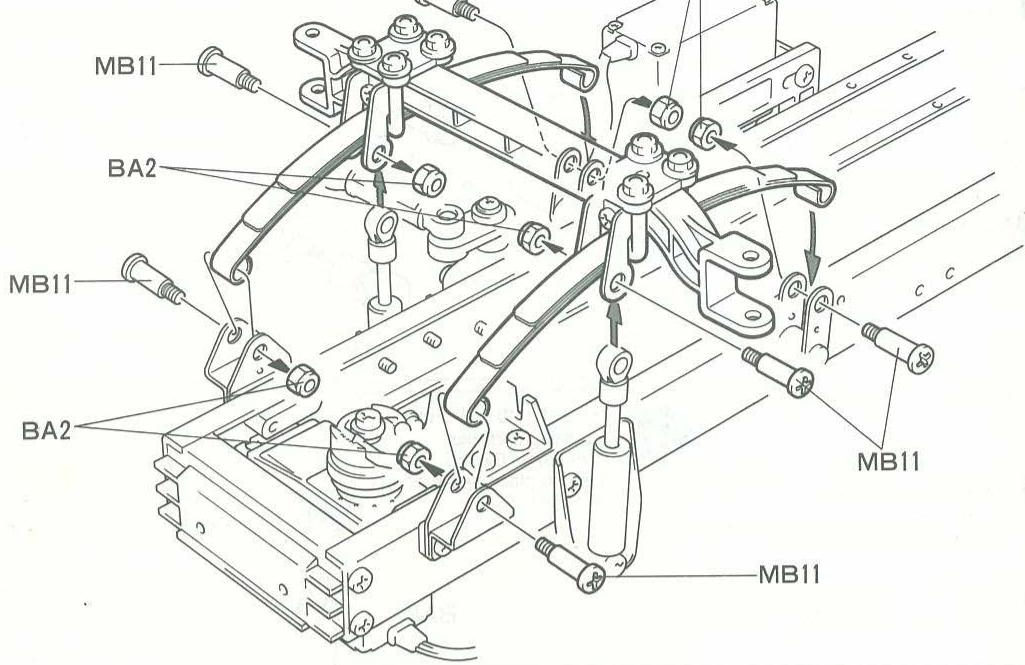

Attaching front axle Vorderachse-Einbau Fixation de l'essieu avant

Fixation des fusées

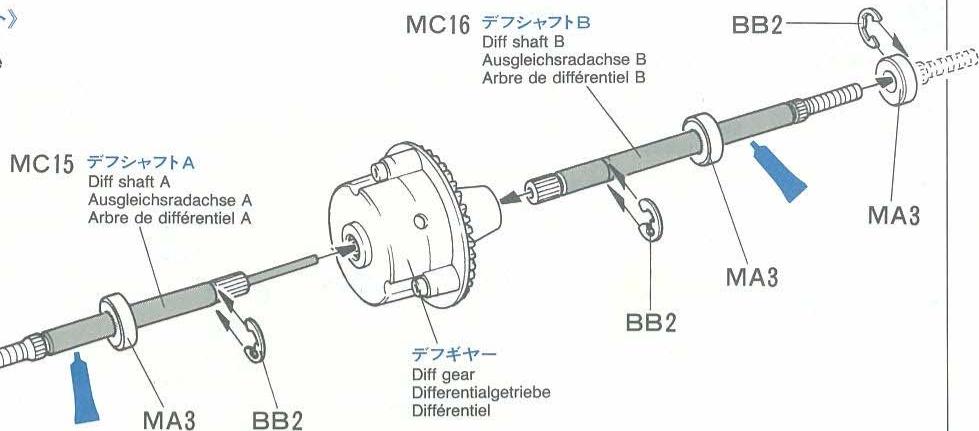

Diff gear

Applique du frein-leaflet (Liquid) Télé de la finière (lebit)

Thread Lock - fourni dans le kit

uniquement sur les repères par cette icône.

BB2

·×4

4mm ERLING

MA3

·×4

1150×

Metal bearing

Metall-Lager

Palier en métal

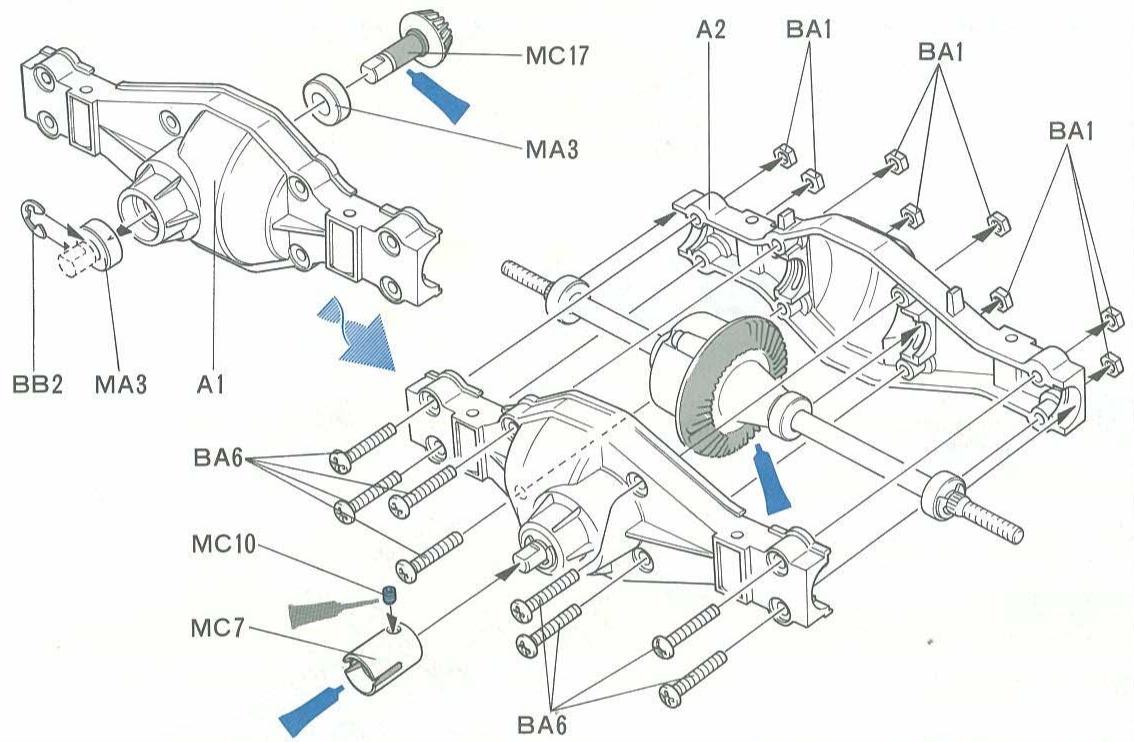

Rear axle

Hinterachse

Essieu arriere

BA1

. ×8

3mm

Nut

Mutter

BA6·×8

3× 15mm

Screw

Schaube

Vis

BB2

·×1

4mm ERLING

E-Bing

Circlip

MA3

. ×2

1150×3/4

Metal bearing

Metall-Lager

Palier en métal

MC7·×1

Joint cup

Gelenkkapsel

Noix de cardan

MC10

. ×1

Grub screw

Madenschraube

Vis pointeau

MC17·×1

Kegelradachse

Arbre de pignon conique

FP1nGR

Rear leaf spring

Hintere Feder

Ressort à lames arrière

BA1

. ×4

3mm

Nut

Mutter

Ecrou

BA2

. ×2

3mmtckn

Lock nut

Sicherungsmutter

unylstop

MB5·×4

Shackle

Federbüge

Support de lames

MB11·×2

3×14mm

Step screw

Paßschraub

Vis décolletée

MC5·×1

dunB-moNTL

Left damper mount

Support d'amortisseur gauche

Support d'amortisseur gauche

MC6·×1

Dunban

Right damper mount

Support d'amortisseur droit

Support d'amortisseur droit

MC9·×4

3× 27mm

Screw

Schraube

Vis

Rear shaft

Hinterachs

Axe arrête

Rear axle

Hinterachse

Essieu arrière

FSPRINGR

Rear leaf spring

Hintere Feder

Ressort à lames arrière

MC18-77272

Rear leaf spring

Hintere Feder

Ressort à lames arrière

MC18 R

Hintere Feder

Ressort à lames arrière

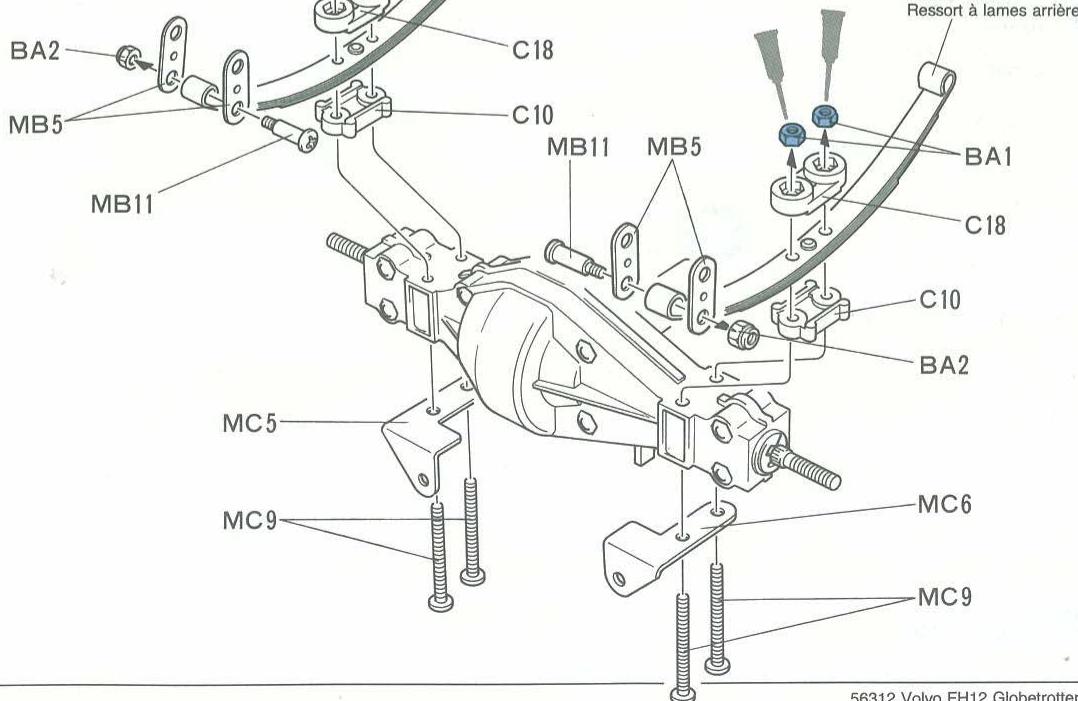

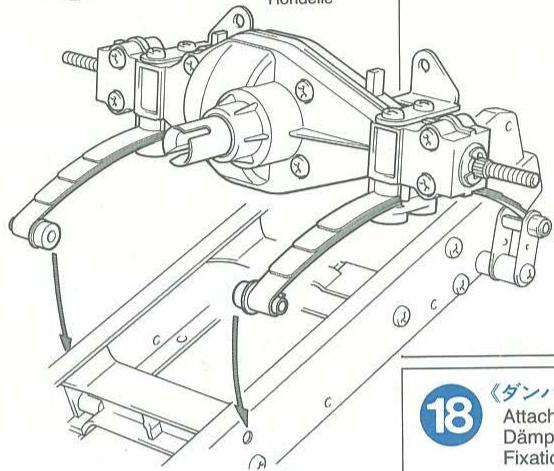

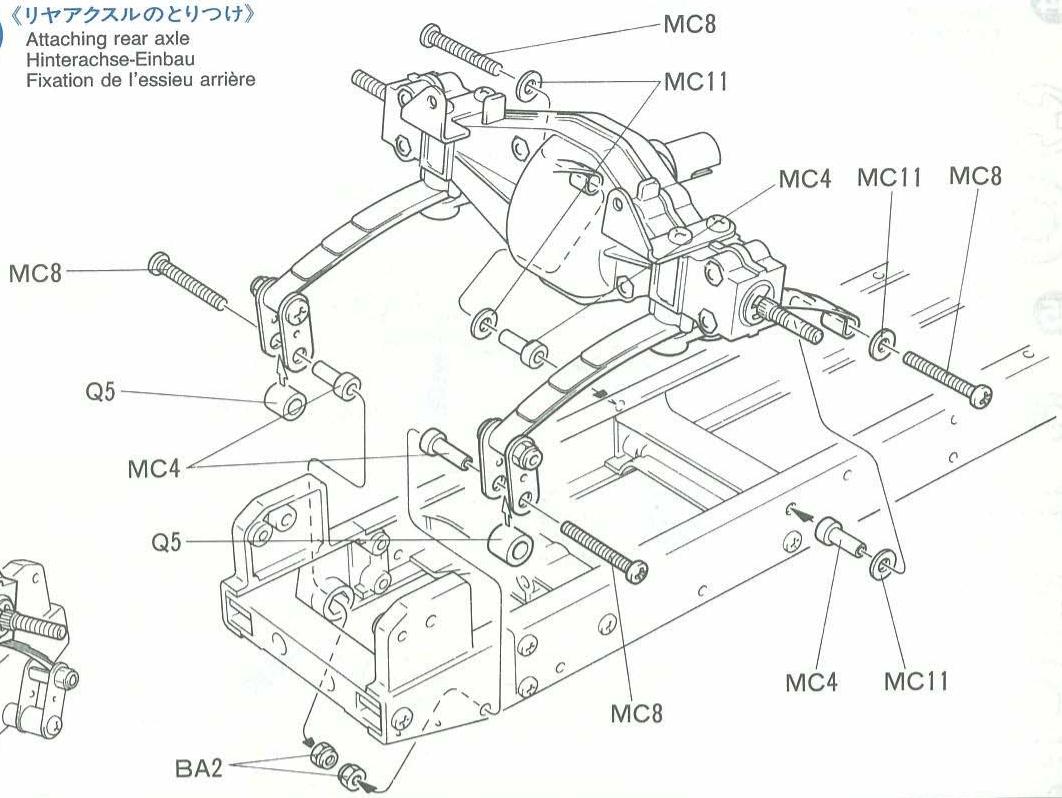

attaching rear axle

Fixation de l'essieu arrière

BA2

. ×2

3mm

Lock nut

Ecrou nylstop

Leaf collar

Federkragen

Collier desressort

MC4·×4

3× 20mm

Scre

Schraube

Schraube Vis

MC8·×4

MC11

. ×4

4mmFFSHJ-

Washe

Beilagscheibe

Bondelle

Fixation de l'essieu arrêté

Attaching dampers

Dampfer-Einbau

Fixation des amortisseurs

BA3

. ×2

3mm

Flange nut

Kragenmutter

Ecrou à flasque

3× 15mm

Screw

Schaube

Vis

BA6·×2

Damper collar

Dampferkragen

Collier d'amortisseur

MB4

·s × 4

3× 20mm

Screw

Schraube

Vis

MC8·×2

Gearbox

Getriebegehause

Carter

BA3

·×2

3mmFranndn

Flange nut

Kragenmutter

Ecrou à flasque

BB1

. ×2

2mm

Nut

Mutter

Ecrou

BC2

·×3

3 × 6mm

Screw

Schaube

Vis

MD10·×1

3× 30mm

Threaded

Gewindes

Tige filetee

MD12

. ×2

2 × 6 mm

Screw

Schraube

Vis

Fixation des amortisseurs

( x + 1) ( x + 3) = 4

k^2 + 1 > 0

MB4 1 + u7 = 8

[\text{B.}]

BA =

2 =

- ba + b = - dc + d

51 + u + 4q = 1 + u + uq dH

51 + u + 4q = 1 + u + uq dH

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

( xt^2 - x) t + xt^2 = 0 ( t > 0 x > 0) ( xt^2 - x) t + xt^2 = 0 ( t > 0 x > 0) ( 2) S_n = na_1 + ( n - 1) 2

m : x = 1 3x + 4y + 1 = 0

m - 1 0; 51 + u + 4q = 1 + u + uq dH (2)

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

51 + u + 4q = 1 + u + uq dH

---

( x - 2x) t - xy^2 = ( x - 2x) f^

MC8

MCC

---

---

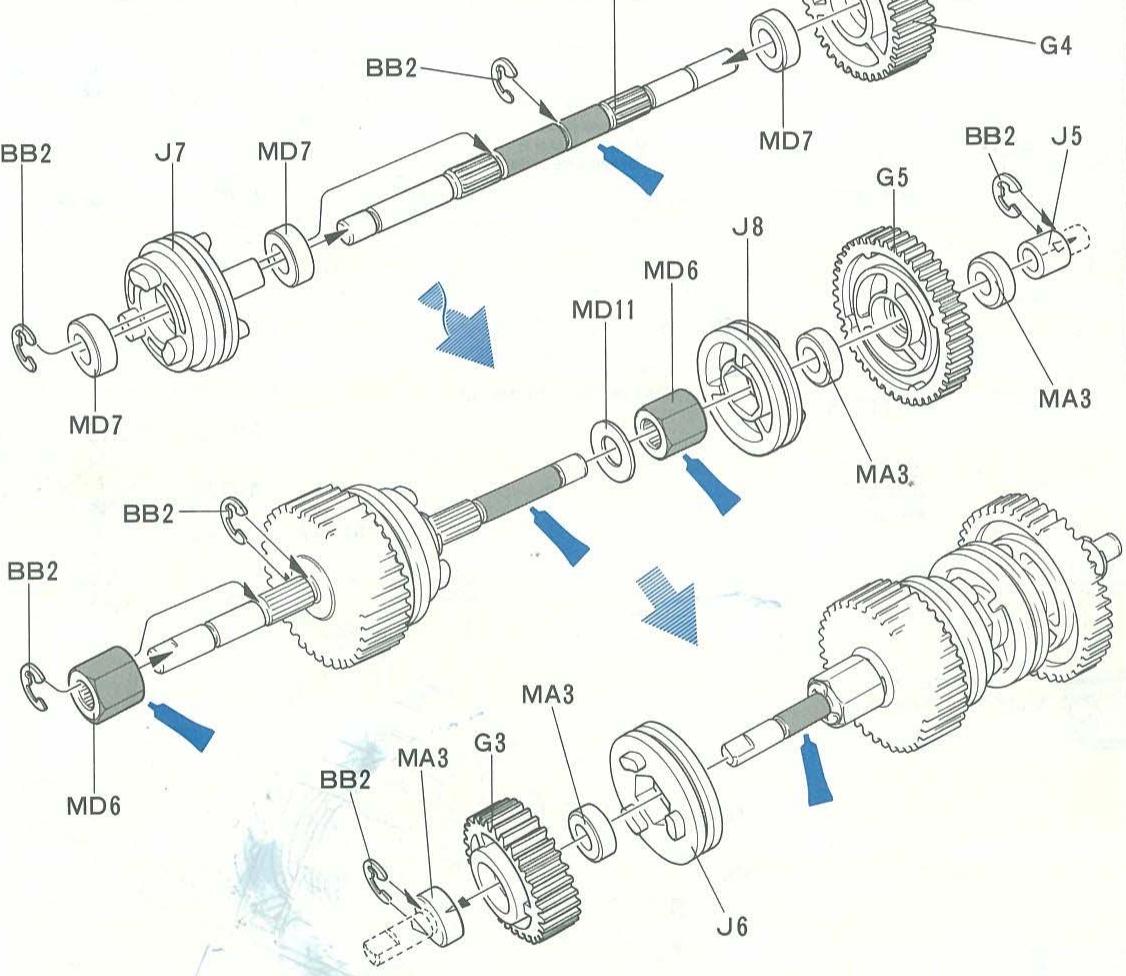

Arbre de pignonnerie A

BB2

-×6

4mm ERLNG

E-Ring

Circlip

MD1·×1

201371

20T Gear

20Z Zahnrad

Pignon 20 dents

MD2

. ×1

13TmssJbn

13T Gear

13Z Zahnrad

Pignon 13 dents

MD3

·×1

Gear hub (short)

Roue dentée (courte)

Moyeu de pignon

(court)

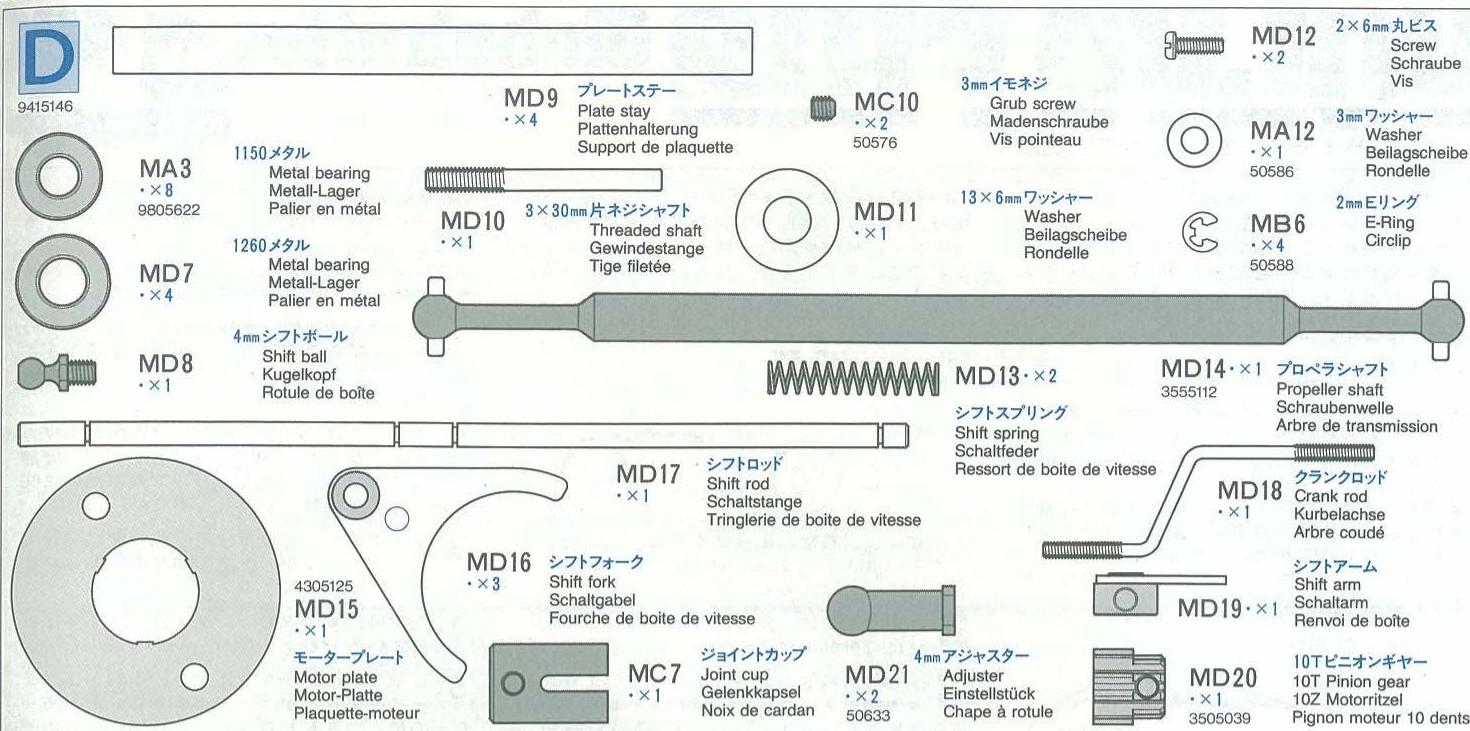

Gear shaft B

Getriebewelle B

Arbre de pignon B

BB2

. ×6

4mm E1n

E-Ring

Circlip

1150 x

Metal bearing

Metall-Lager

Palier en métal

MD6

. ×2

Gear hub (long)

Radnabe (lang)

Tringlerie de boîte de vitesse

MB6

. ×2

2mm ERLING

E-Ring

Circlip

MD13

. ×2

TPLING

Shift spring

Schaltfeder

Ressort de boîte

Arbre de pignonnerie B

Gear shaft B

Getriebewelle B

Arbre de pignon B

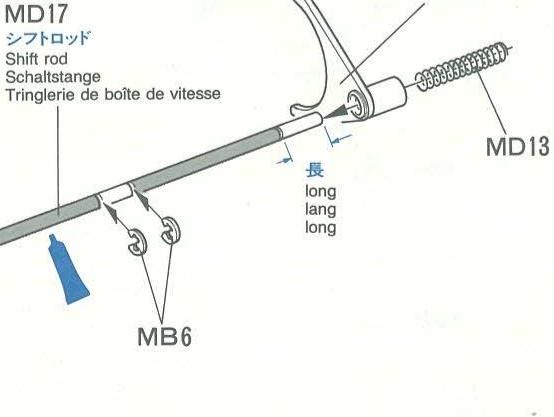

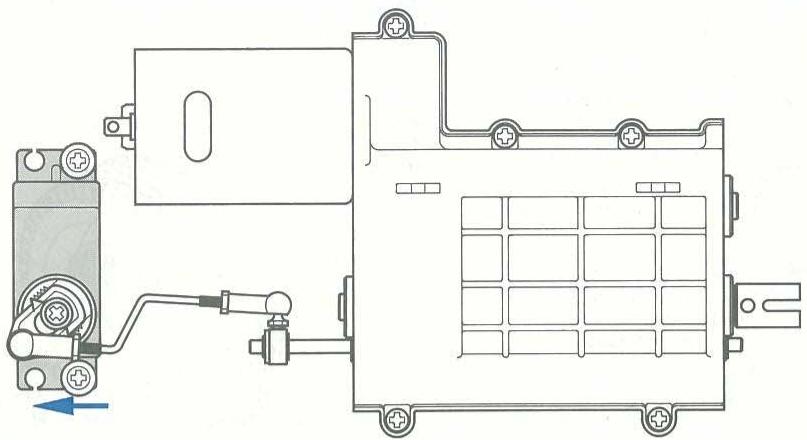

Shift rod

Schaltstange

Tringlerie de boîte de vitesse

OP.8 53008 OP.29 53029 OP.65 53065

11504 1150 Sealed Ball Bearings (4 pcs.) 11502 1150 Sealed Ball Bearings (2 pcs.) 1260 1260 Sealed Ball Bearings (2 pcs.)

MA3

1150 roulement à billes

MD7

1260 Roulement à billes

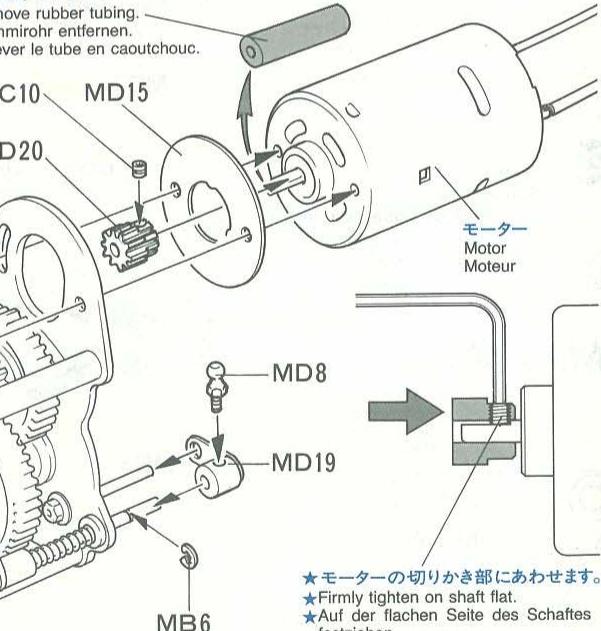

Mise en place du moteur

★ Enlever le tube en caoutchouc.

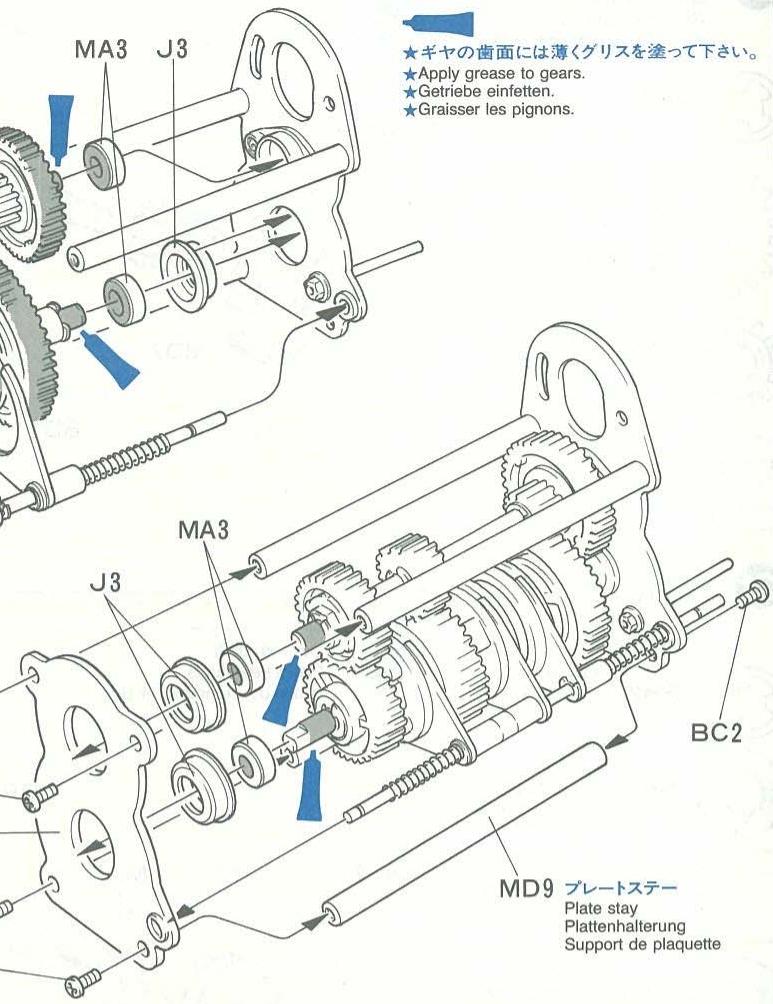

Graisser les pignons.

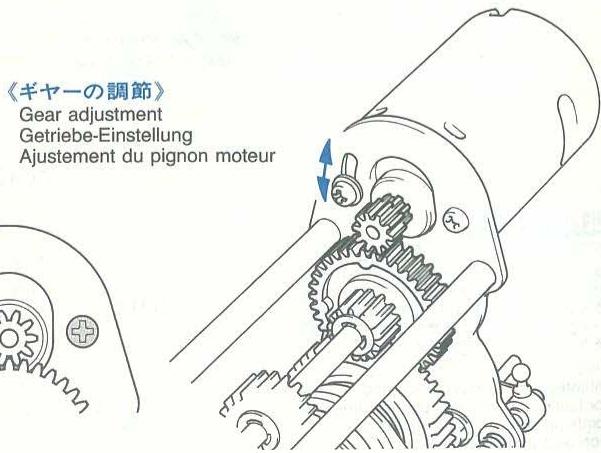

Ajustement du pignon moteur

Ajustement du pignon moteur

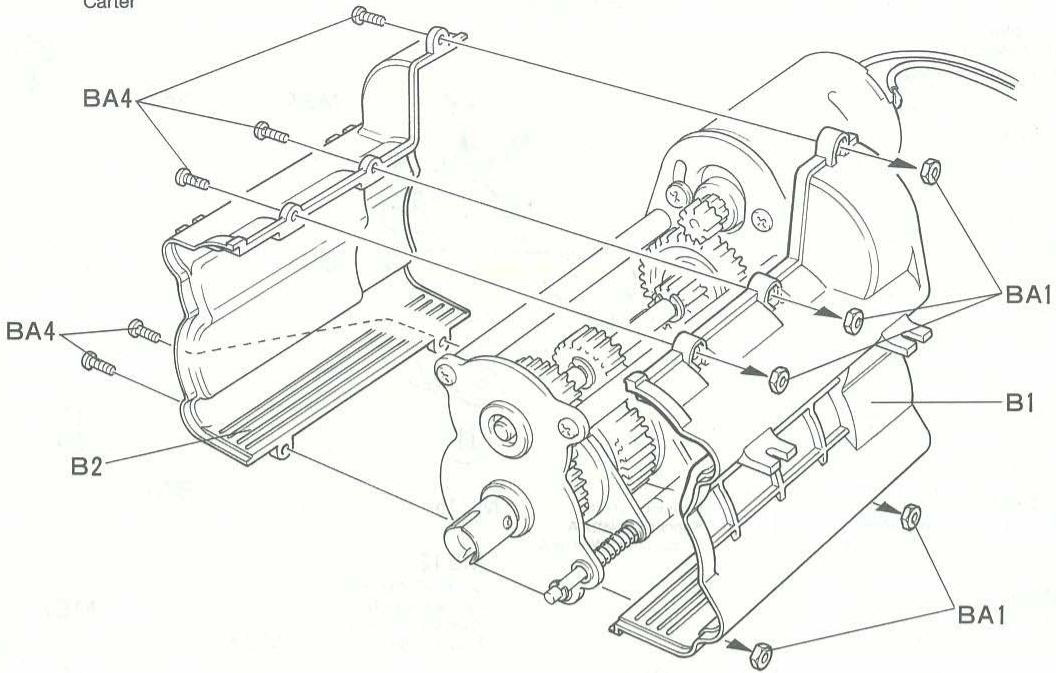

Gearbox

Getriebegehause

Carter

BA1

3mm

Nut

Mutter

Ecrou

BA4

. ×5

3 × 8 mm

Screw

Schraube

Vis

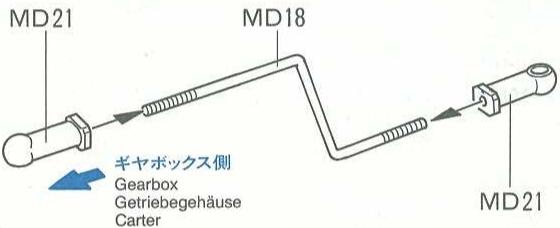

Shift rod

Schaltstange

Commande de boîte de vitesse

MD21·×2

4mm

Adjuster

Einstellstück

Chape à rotule

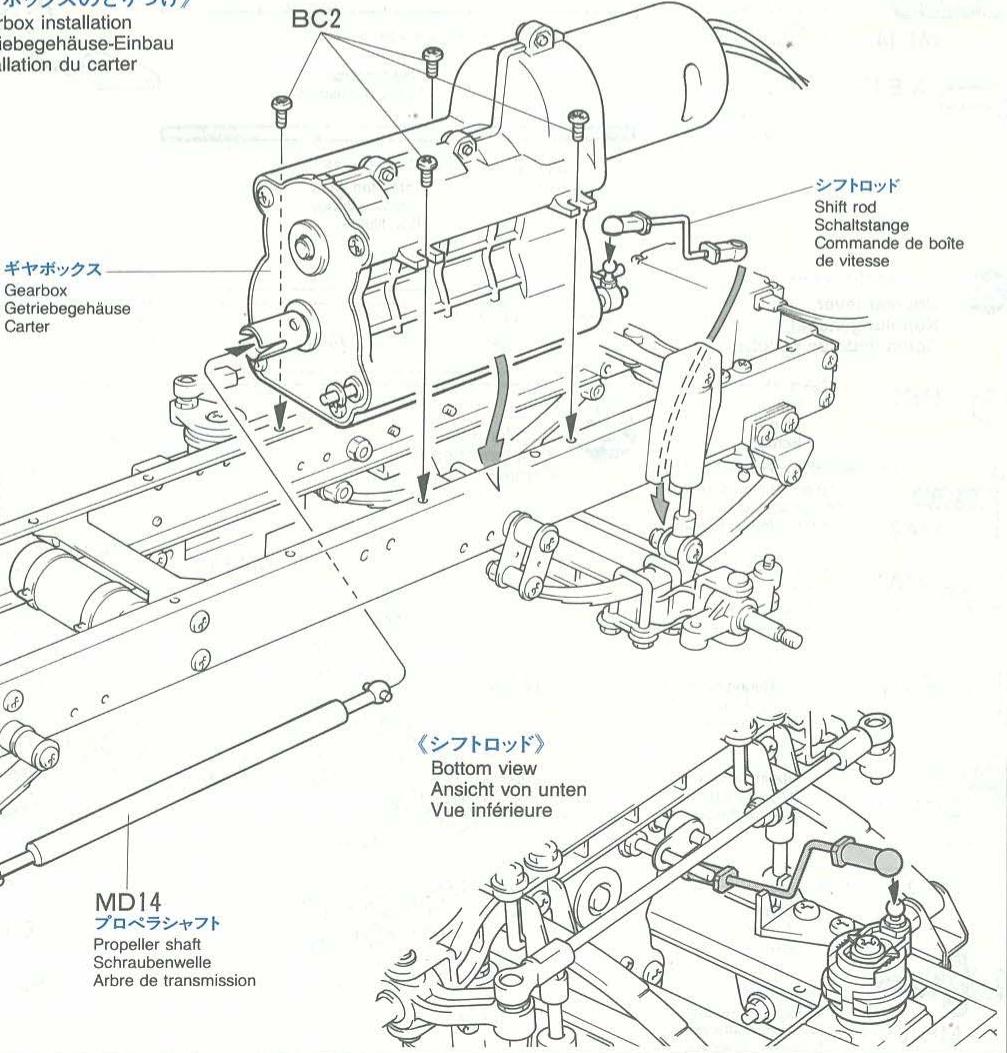

Installation du carter

BC2

3 x 6mm

Screw

Schraube

Vis

Motor

Moteur

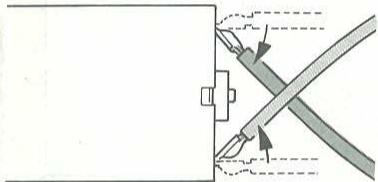

★ Orientez les câbles comme indiqué.

Gearbox

Getriebegehause

Carter

Shift rod

Schaltstange

Commande de boîte de vitesse

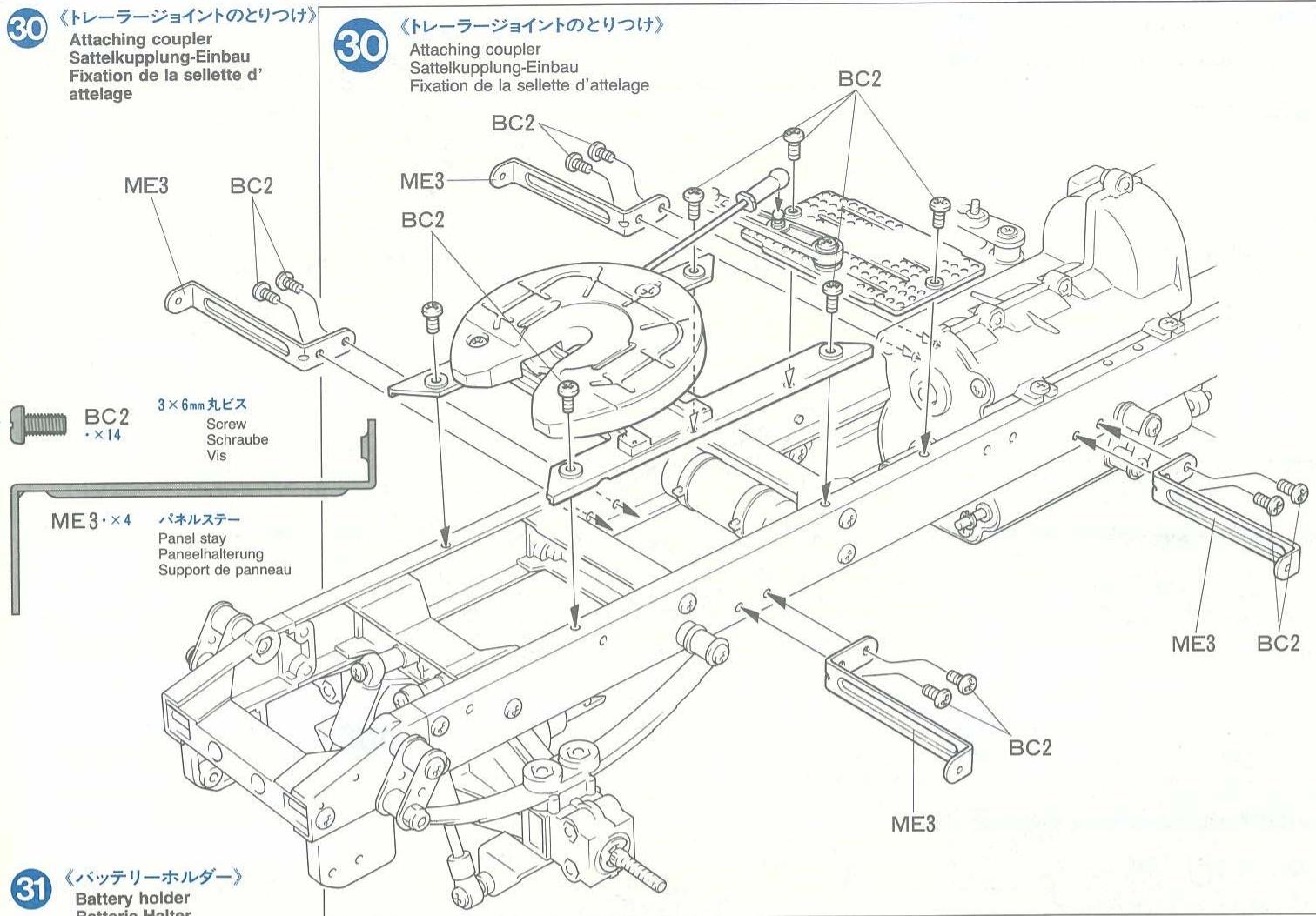

Installation du carter

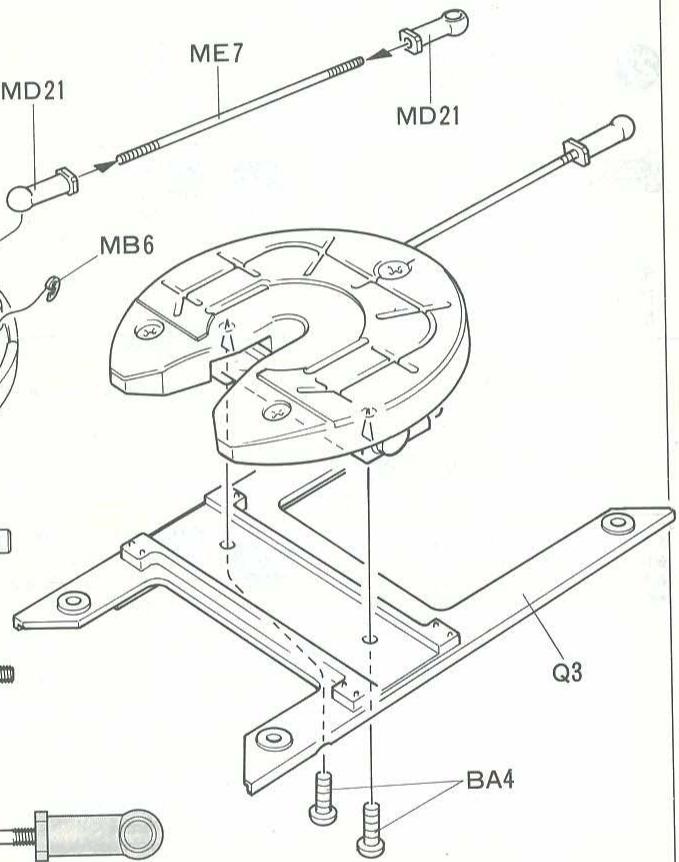

Coupler

Sattelkupplung

Sellette d'attelage

BA3

. ×3

3mm

Flange nut

Kragenmutter

Ecrou à flasque

BA4

× 4

3× 8mm

Screw

Schraube

Vis

BB1

. ×1

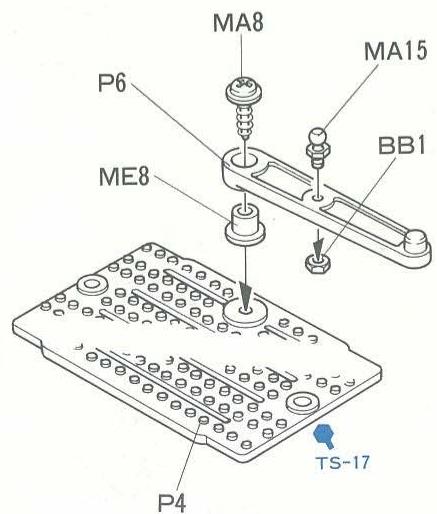

Commande de sellette

BB1

. ×1

2mm·

Nut

Mutter

Ecrou

vis tarau0euse à flasque

MA15

. ×1

4mm

Ball connector

Kugelkopf

Connecteur à rotule

ME8

5 x 4 mm PSSH

Round bushing

Kreishulse

Entretoise

3×8mm

Tapping screw

Vis taraudeuse

ME10·×1

8mm7

Shaft

Achse

Axe

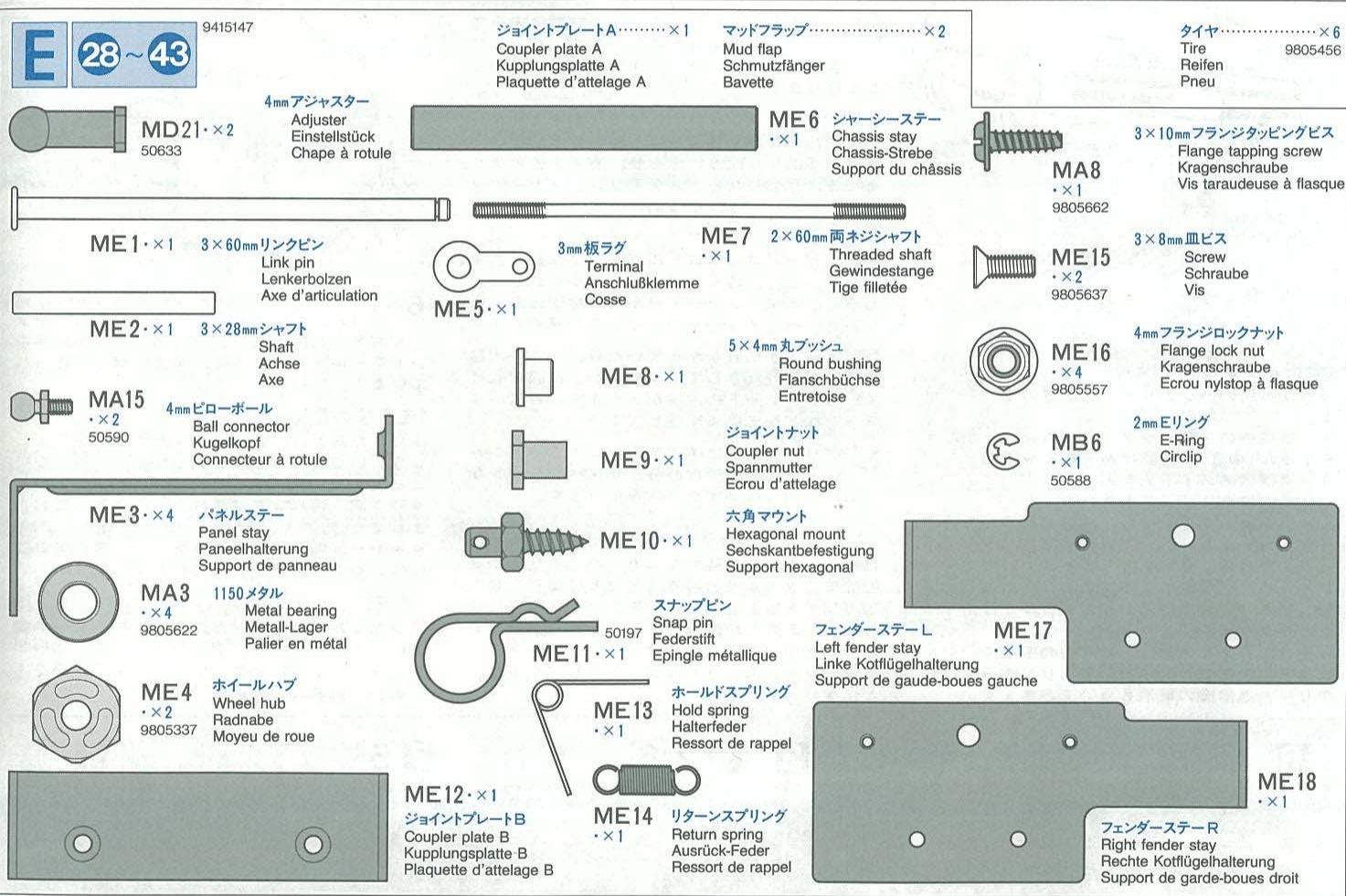

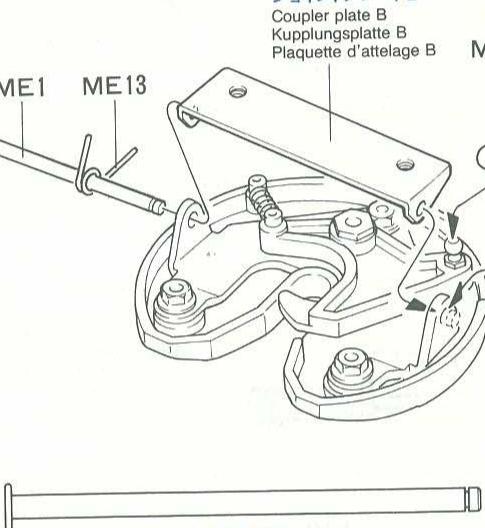

Hexagonal mount

Plaquette d'attelage B

ME1 3× 60mm LonsKb

Link pin

Lenkerbolzen

Axe d'articulation

ME7 2× 60mm

Threaded shaft

Gewindestange

Tige filtee

Coupler lever

Kupplungshebel

Commande de sellette

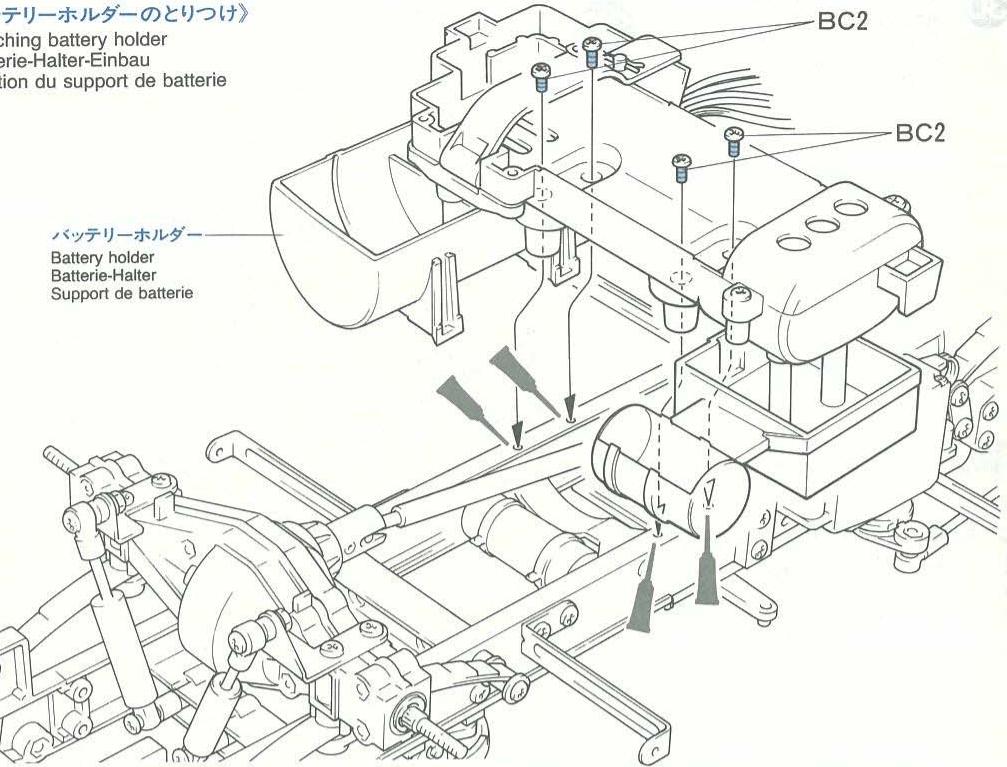

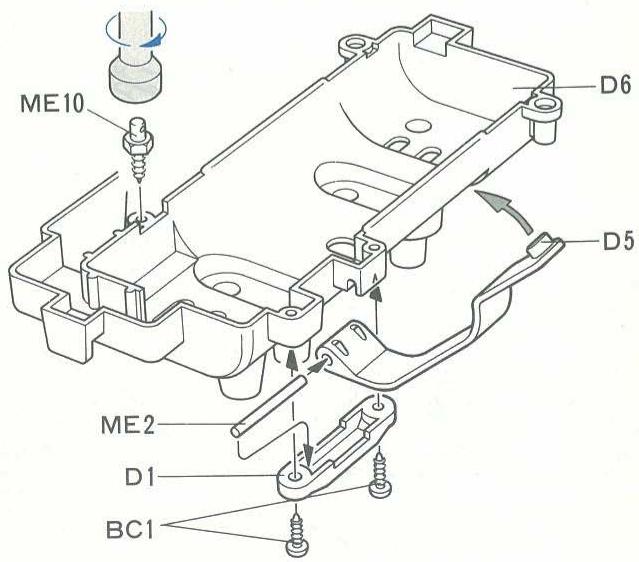

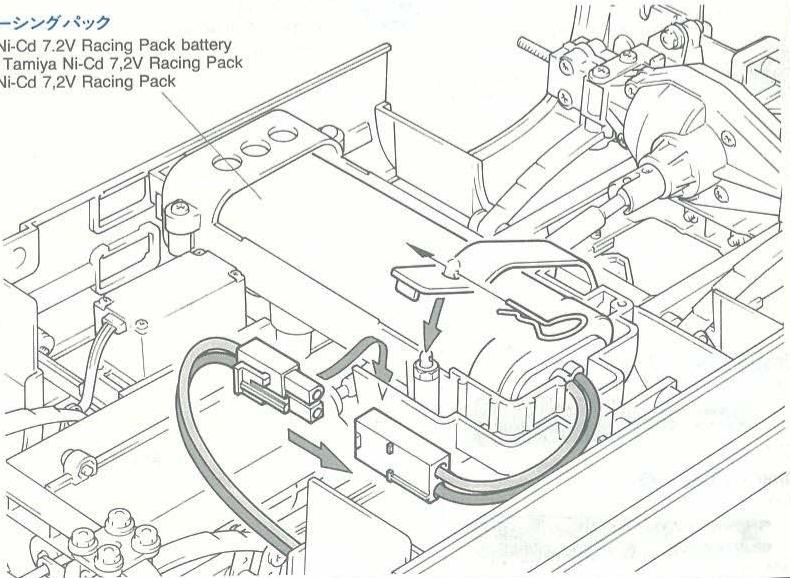

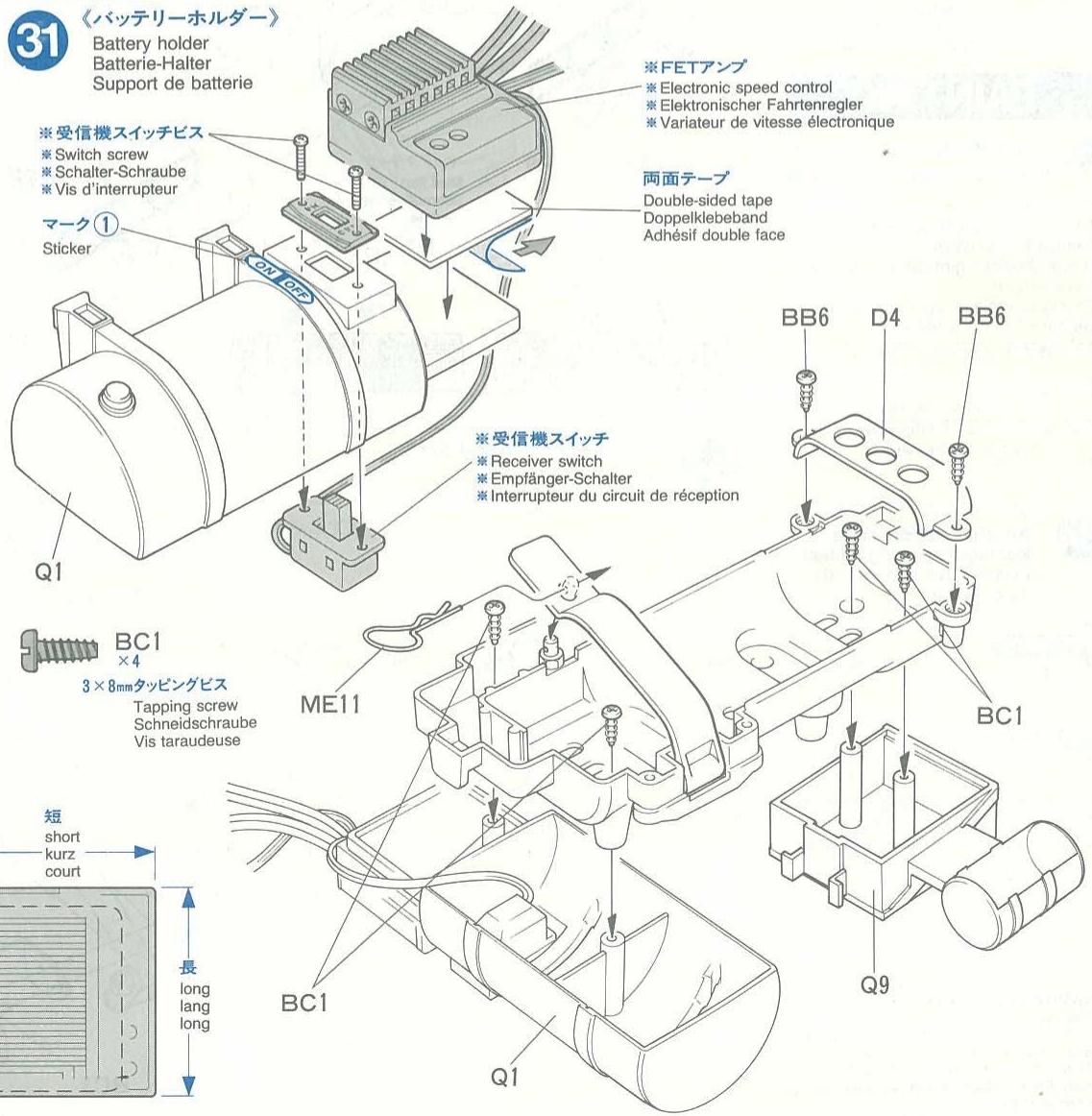

Battery holder

Support de batterie

Support de batterie

BB6·×2

3× 10mm

Tapping screw

Vis taraudeuse

Epi

gle métallique

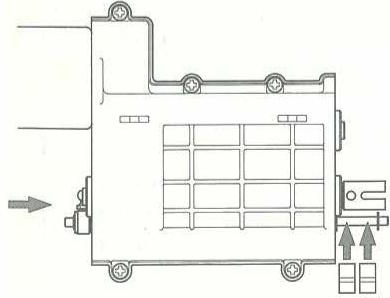

Installation d'un autre variateur de vitesse électronique

PRECAUTION

Noter le sens de variateur de vitesse électronique. Monter comme indiqué.

Fixation du support de batterie

BC2

. ×4

3 × 6 mm

Scr Sch Vis

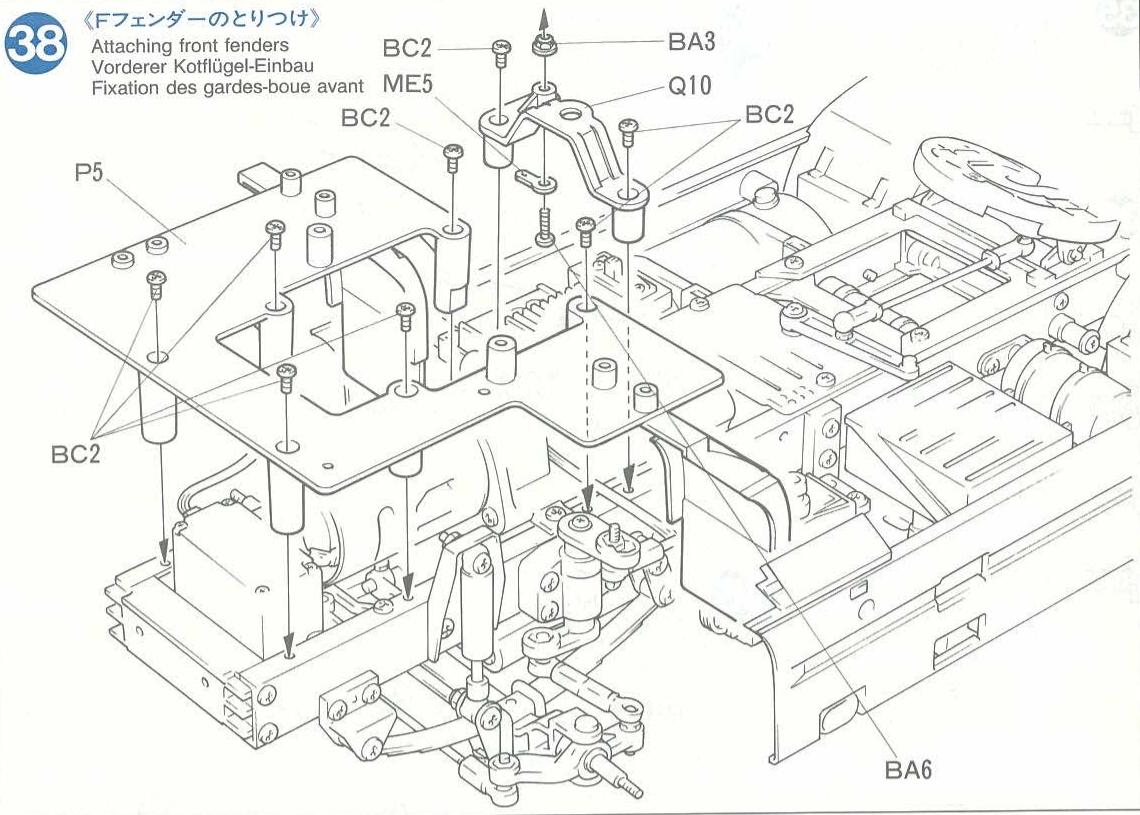

Fender stay

Supports de garde-boue

BB3

·×4

2 × 5 mm

Scr Sch Vis

BB5

· × 4

mmVbIngVbS

Tapping screw Schneidschraube Vis d'encochage

ME18·×1

FxndasusrR

Support de garde-boue droit

ME17·×1 FENNGS-

Support de garde-boue gauche

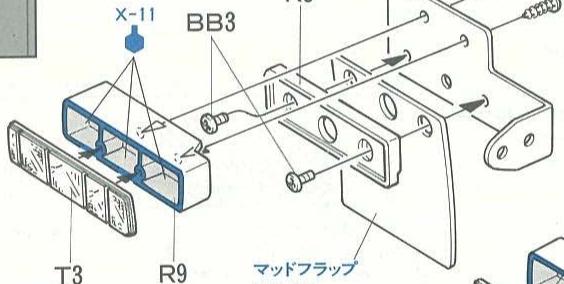

Ce signe indique la référence de la peinture Tamiya à utiliser. X-11 ● // Chrome silver / Chrom-Silber / Aluminium chrome X-26 ● / Clear orange / Klar-Orange / Orange translucide X-27 ● / Clear red / Klar-Rot / Rouge translucide

Fixation du support de batterie

Fender stay

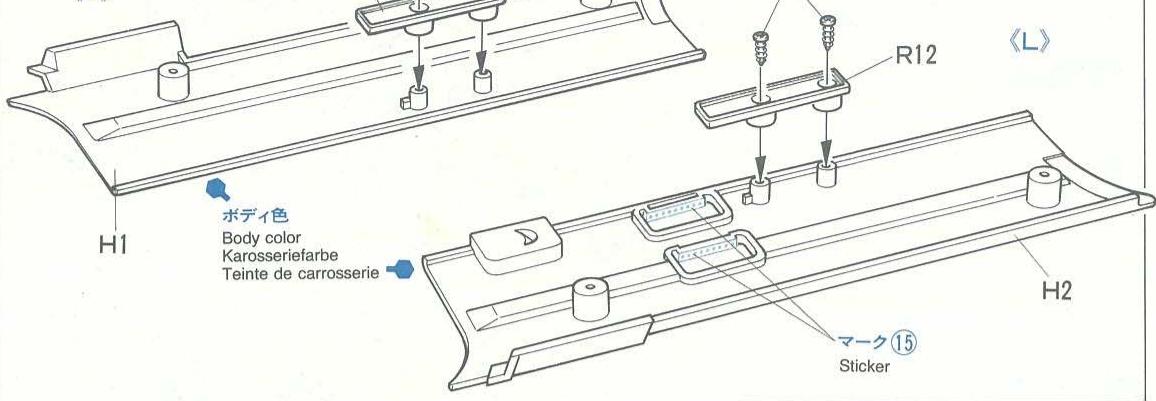

Supports de garde-boue

Mud flap

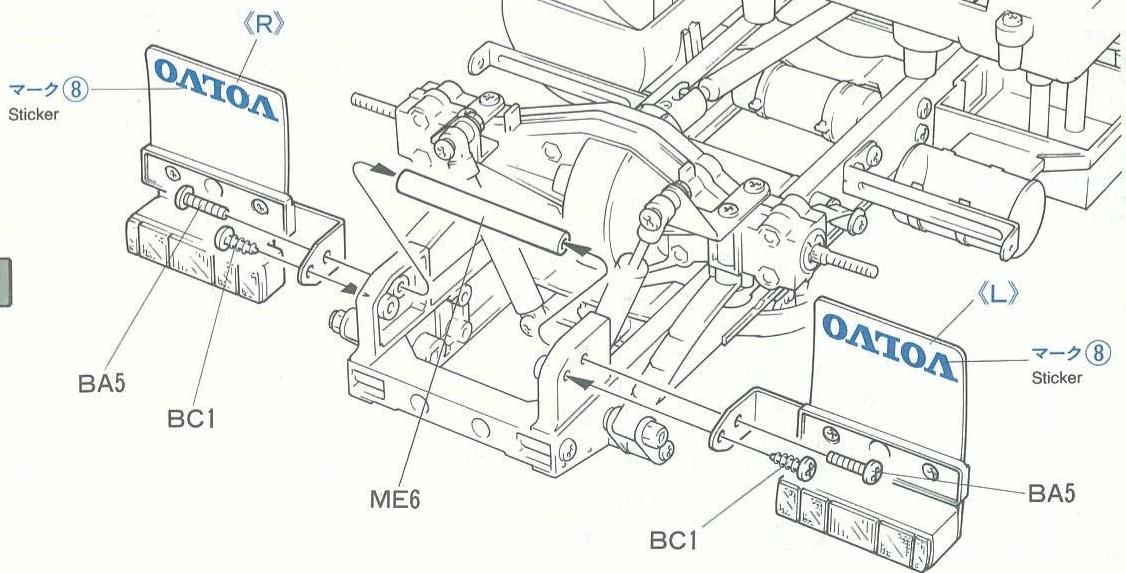

Fixation des supports de garde-boue

·s + x

Fixation des garde-boues avant

BA3

. ×1

BA6·×1

BC2

. ×8

3mmFLANJNDU

Flange nut

Kragenmutter

Ecrou à flasque

3× 15mm.

Screw

Schaube

Vis.

3 × 6mm

Screw

Schraube

Vis

ME5·×1

3mm

Terminal

Anschlußklemme

Cosse

Installation du récepteur

BC1

. ×2

Changement de rapport

Steering

Lenken

Direction

MOTOR CABLES

MOTORKABEL

CABLES DU MOTEUR

Motor

Moteur

Yellow

Gelb

Jaune

Green

Grur

Vert

Speed control

Fahrtenregler

Variateur de vitesse

Pralus+

(+) cable

(+) Kabel

+fil

☆1N

cable

Kabel

fil

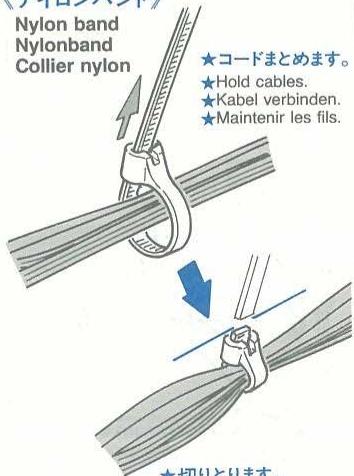

Nylon band

Nylonband

Collier nylon

*Hold cables.

★Kabelverbinden.

Maintenir les fils.

Cut off excess

Couper l'excessant.

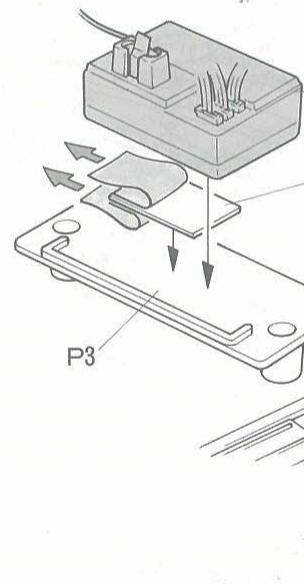

Installation du récepteur

★ Se référer au manuel inclus dans

L'équipement R/C.

eiver

fänger

epteur

Double-sided tape

Doppelklebeband

Adhésif double face

Connector le fil jaune au fil (+) et le fil vert au fil (-).

★ Connecter le fil d'antenne.

Tamiya Ni-Cd 7,2V Racing Pack Niya Ni-Cd 7,2V Racing Pack

Installation de la batterie

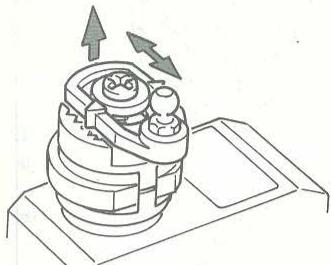

Régler la longueur du palonnier en fonction de la course du servo.

Lors de l'utilisation d'une radio 2 chan.

Lors de l'utilisation d'une radio 2 voies

★C9L

★Attach C9.

C9 einbauen.

★Attacher C9.

Low gear / Niedrigster Gang /

Première (lente)

Seconde (intermédiaire)

Top gear / Hochtster Gang /

Troisième (rapide)

Changement de vitesse

Low gear

Première (lente)

Second gear

Zweiter Gang

Seconde (intermédiaire)

Top gear

Hochster Gang

Troisième (rapide)

Réglage de la direction

Réglage de la direction

Utiliser le trim pour les réglages définitifs.

★ S'assurer que le servo est au neutre avant de régler.

Wheels

Rader

Roues

·×6

2mm

Nut

Mutter

Ecrou

Ecrou nylstop à flasque

Lock nut

Ecrou nylstop

★10 Serrer jusqu'à la partie en nylon. Anziehen, bis Gewinde aus Nylon Kunststoffe schaut. Serrer jusqu'à la bague en nylon.

70ndarya

Front wheel

Vorderrac

Roue avant

MA3

ME16

One

Wheel hub

Radnabe

Moyeu de roue

Note de placement.

Armoire Roue arrière

ME16

Wheel

Bad

Boue

Bear

Hout Hinton

1) Découper chaque motif au plus près de ses contours pour éliminer le film transparent. (2) Soulever le papier de protection à l'une des extrémités et positionner le motif sur la carrosserie. ③ Retirer lentement le papier de protection en veillant à ce que le motif ne se déplace pas sur la carrosserie. En retirant entièrement à l'avance le papier de protection, le film risque de former des plis ou de retenir des bulles d'air indésirables.

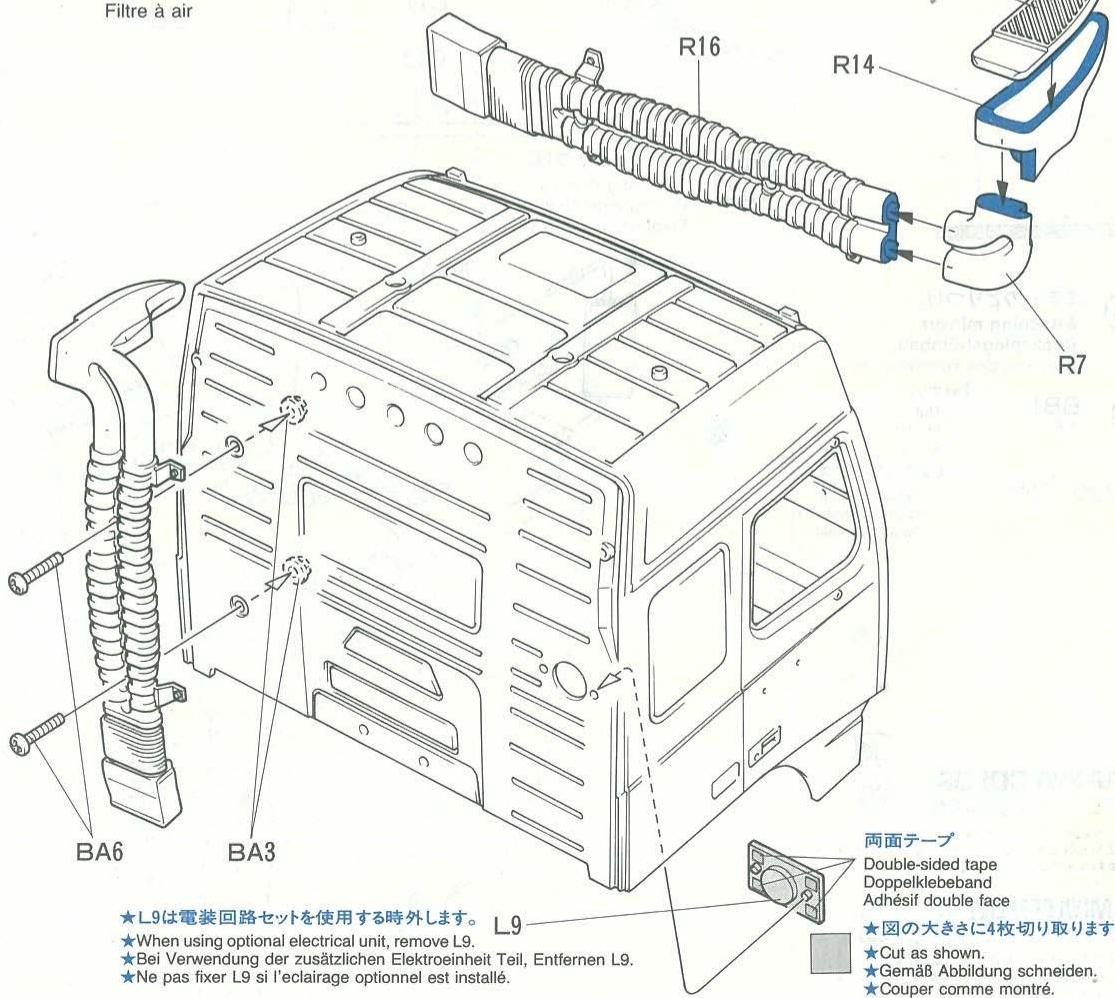

Air cleaner

Luftfilter

filtre à air

BA3

3mm

Flange nut

Kragenmutter

Écrou à flasque

3× 15mm

Screw

Schraube

Vis

BA6·×2

CEMENT

Peinture et décoration

★L3

★When using optional electrical unit, remove L3. ★Bei Verwendung der zusätzlichen Elektroeinheit Teil, Entfernen L3. ★Ne pas fixer L3 si l'éclairage optionnel est installé.

Double-sided tape Doppelklebeband Adhesif double face ★2 Cut as shown below. Wie unterstehend zuschneiden. Découper comme ci-dessous

Fixation des v

BB1

2mm

Nut

Mutter

Ecrou

2 × 8 mm ·

Tapping screw

Schneidschraube

Vis taraudeuse.

BB5

3× 8mm

Tapping screw.

Schneidschraube

Vis taraudeuse

BC1

2 × 6mm

Screy

Schraube

Vis

MD12

Mirrors

Rückspiegel

Retroviseurs

BB1

2mm

Nut

Mutter

Muta

MD12

2× 6mm

Screw

Schaube

Vis

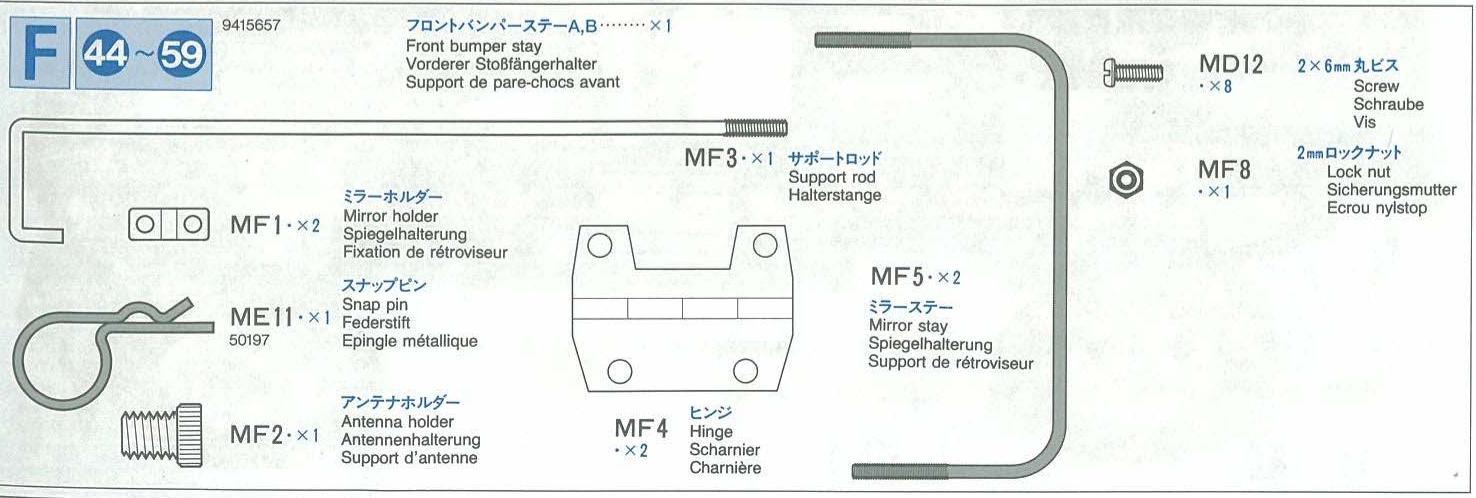

MF1

Mirror holder

Fixation de rétroviseur

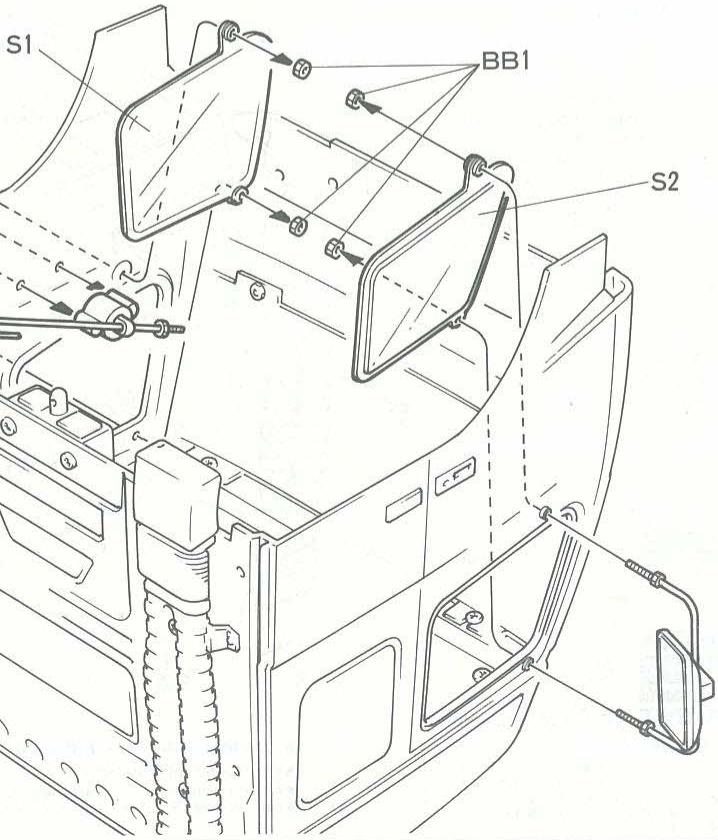

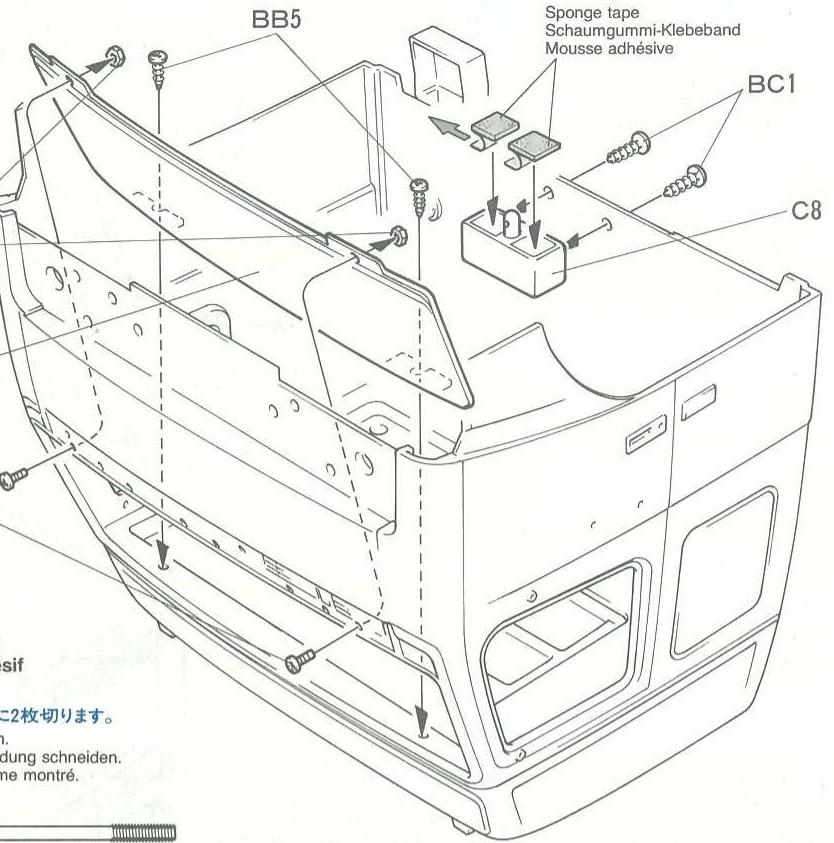

Fixation des vitres

heiben-Einb

installation des vitres

ME3

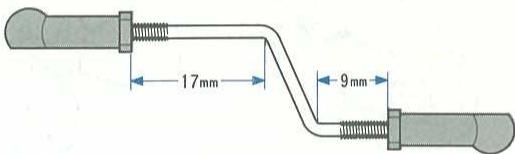

Support rod Haltestange Tige de maintien

MF5

Support de rétroviseur

MF8

2mm·

Lock nut

Ecrou nylstop

Fixation des rétroviseurs

BB1

2mm

Nut

Mutter

Ecrou

BB5

Fixation des rétroviseurs

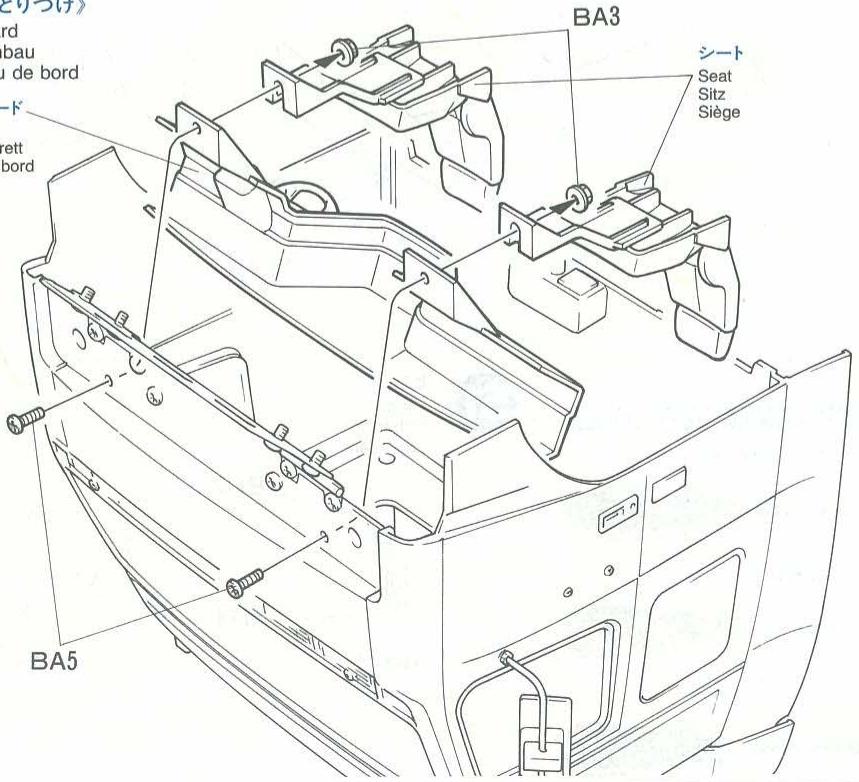

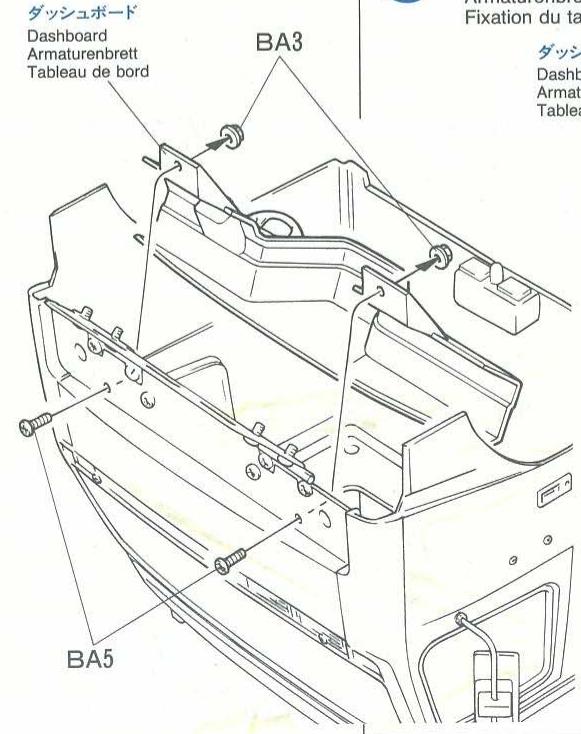

Fixation du tableau de bord

BA3

3mm

Flange nut

Kragenmutter

Ecrou à flasque

3× 12mm

Screw

Schraube

Vis

BA5×2

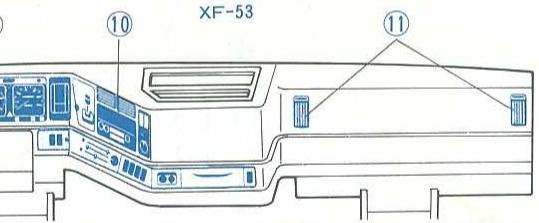

Tableau de bord

Dashboard Armaturen

★2�

★Make 2. 2 Satz anfertigen. ★Faire 2jeux.

Si l'éclairage optionnel est installé

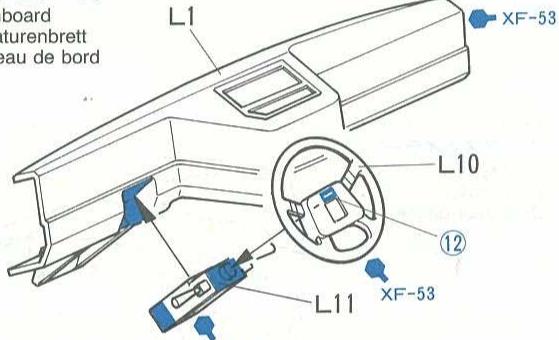

Fixation du tableau de bord

Dashboard

Armaturenbrett

Tableau de bord

Si l'éclairage optionnel est installé.

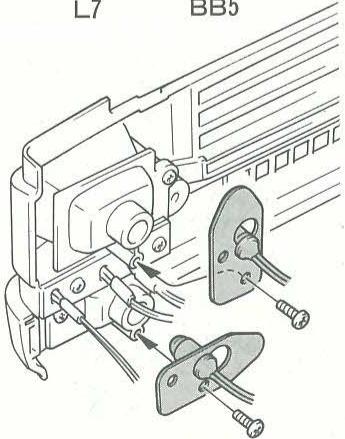

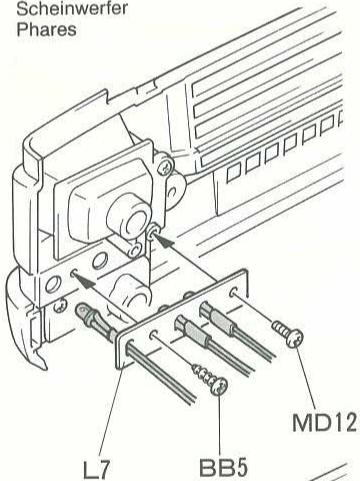

Headlight

Scheinwerfer

Phares

Déconnecter le connecteur de la batterie lorsque la voiture n'est pas utilisée. En la laissant branchée, un léger mouvement du régulateur de vitesse peut être en mesure de faire démarrer le moteur.

RCBtugglotlacksili

TAMIYA 1/14 R/C TRACTOR TRUCKS

Receptacle Steckdose Fiche

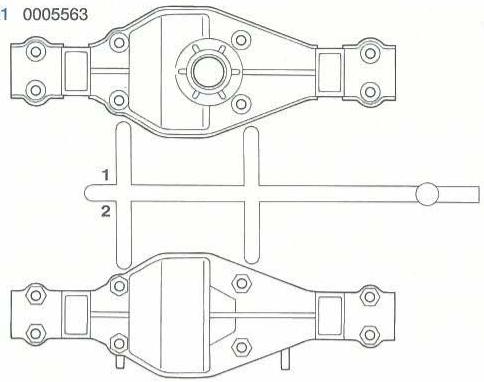

PARTS x1 0005563

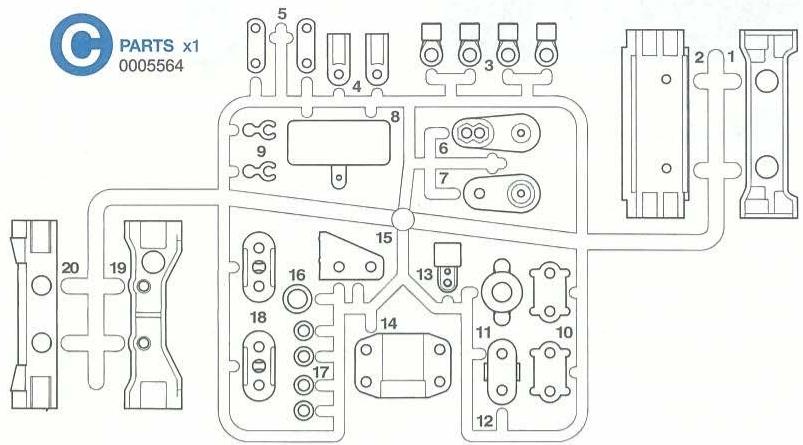

PARTS x1 0005564

PARTS x1 0005565

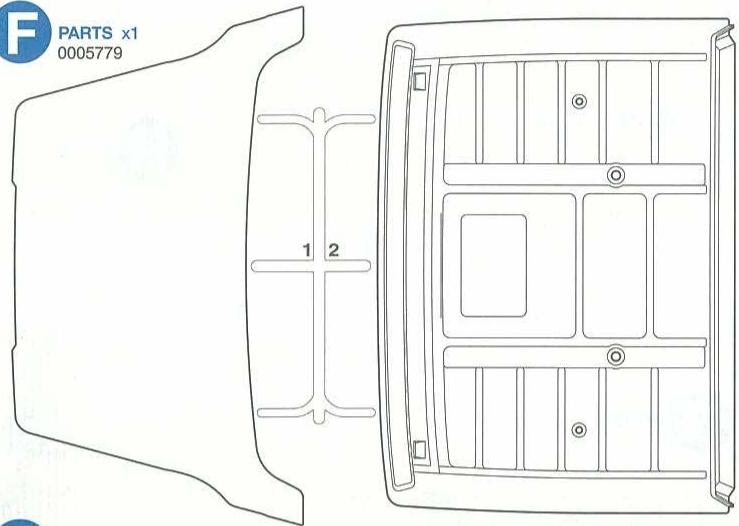

PARTS × 1 0005779

PARTS x1 9115047

PARTS x1 0005471

PARTS x1 0115276

PARTS x1 0005780

PARTS x1 0115273

PARTS x1 0115274

PARTS x1 0115272

PARTS x1 0115277

PARTS x1 0115278

PARTS x1 0115279

PARTS x1 0225087

Body

Karosserie

Carrosserie 0335185

Left frame

Rahmen links

Longeron gauche 9805523

Right frame

Rahmen rechts

Longeron droit 9805523

Antenna rod

Antennenstange

Antenne 5365001

Sticker 9495346

PARTS 9335128

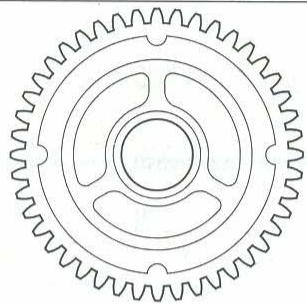

G1 27TFLA 271 Gear 271 Gear 272 Zahnrad Pignon 27 dents

G2 36T Gear 36Z Zahnrad Pignon 36 dents

G3 30T 30T Gear 30Z Zahnrad Pignon 30 dents

G4 37TPLRAJ 37T Gear 37Z Zahnrad Pignon 37 dents

G5 44T Gear 44Z Zahnrad Pignon 44 dents

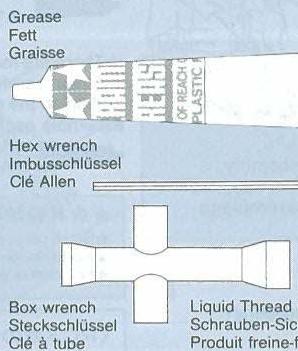

TOOL BAG WERKZEUG-BEUTEL SACHET D'OUTILLAGE 10/05/20 9405953

Utiliser avec des pièces optionnelles disponibles séparément.

Vis à tête cylindrique

Support de suspension avant A

MA2·×2

F□nsB

Support de suspension avant B

MA3·×1

1150 × 3 U

Metal bearing

Metal-Lager

Mettre en métal

Peter 9805622

MA4·×1

850×

Metal bearing

Metall-Lager

Palier en métal

1 MA5·×1

50575 MA6·×1

MA7·×3

Vis taraudeuse à flasque

3×10mm UN

Vis taraudeuse à flasque

BC1·×56

3mm NC sangle de pression ou de pré-B-Mutter

3mmssj

Vashe

Beilagscheibe

Rondelle

VOLVO FHI2 globetrotter 420

Veuillez trouver ci-dessous les règles de sécurité à respecter pour l'utilisation de votre ensemble R/C

Évitez de rouler avec votre voiture dans un endroit où il y a beaucoup de monde ou encore fréquent par des enfants. Ne roulez jamais sur la route. Évitez de bloquer la voiture contre un obstacle, ce qui empêcherait la rotation des roues. Assurez-vous que personne d'autre n'utilise la même fréquence sur le même terrain que vous. Utiliser la même fréquence en même temps peut être source de sérieux accidents. Pendant la conduite, le vol ou la navigation des modèles R/C.

Procedure de mise en MARCHE

1. Assurez-vous de la libre rotation de la transmission du véhicule.
2. Installez les batteries dans l'émetteur.
3. Assurez-vous que les trims soient au neutre.
4. Allumez l'émetteur
5. Allumez le récepteur

Vérifiez la bonne marche de toute radio commande avant de rouler. Faites les opérations inverses après utilisation de votre ensemble R/C. Assurez-vous que les batteries soient bien débranchées et rechargez-les.

Du fait qu'une voiture R/C électrique utilise un moteur de haute performances alimenté par une batterie de forte capacité, un courant d'environ 200 Watts traverse les circuits. Il convient donc de réaliser tous les cablages et de régler le variateur de vitesse avec le plus grand soin, autrement le récepteur, les servos ou le variateur peuvent être endommagés.

Vérifier les points indiqués sur l'illustration ci-dessous avant de procéder aux essais. Ces opérations sont importantes pour éviter les pannes et les accidents. La première opération à effectuer après avoir terminé le montage est de laisser tourner le moteur lentement durant environ 5 minutes en vérifiant en même temps le bon fonctionnement de la direction et du variateur de vitesse.

1 S'assurer que toute la boulonnerie, particulièrement les vis pointeau, est suffisamment serrée. S'assurer du bon état de charge des batteries d'alimentation de l'émetteur. S'assurer également que la batterie de propulsion a été suffisamment chargée, dans le cas contraire une perte de contrôle peut se produire du fait que la réception et le moteur utilisent la même source d'alimentation. 4 Régler la commande de direction, éventuellement avec le trim, de façon à ce que la voiture roule en ligne droite lorsque le manche est au neutre sur l'émetteur. Double vérification du neutre du variateur. Un mauvais réglage peut provoquer une dépréciation du variateur. 6 Vérifier soigneusement le câblage pour prévenir les ruptures ou les court-circuits; isoler les points douteux avec du ruban adhésif. 7 Appliquer de la graisse sur les paliers, les points de pivotement des suspensions, etc...

1 Si le moteur ne tourne pas (un cas rare...) le déconnecter et le tester directement en l'alimentant avec une pile neuve.

2 Le variateur de vitesse est-il correctement réglé ? La connexion est-elle correcte ? 3 Le palonnier du servo de direction est-il monté dans la bonne position ?... Il doit être positionné de façon à ce que le modèle tourne à droite et à gauche selon le même rayon. 4 Le fil d'antenne doit être correctement disposé. [5] Lorsque les axes ou les roues sont freinés dans leur rotation, le moteur surchauffe. Retirer immédiatement ces obstacles.

6 Si l'ensemble R/C ne fonctionne pas correctement, contacter le S. A. V. du fabricant. Un ensemble de radiocommande est fabriqué avec une haute précision et doit être manipulé avec un grand soin.

Maintenance apres fonctionnement

Après chaque séance de fonctionnement du modèle, effectuer les opérations suivantes pour conserver des performances maximum.

Nettoyer et entretenir les projections de poussière, de sable, de boue, etc... Applique de la graisse sur les suspensions, la pignonnerie, les paliers, etc...

Globotrotter 420

Afin de vous permettre de vous procurer des pièces de rechange Tamiya, amenez cette liste à votre point de vente Tamiya qui ne manquera pas de vous renseigner. Veuillez noter que les caractéristiques, disponibilité et prix ne peuvent changer sans avis préalable.

0335185 Body 9805523 Frame (L & R) 0005563 A Parts (A1 & A2) 0005468 B Parts (B1 & B2) 0005564 C Parts (C1-C20) 0005565 D Parts (D1-D6) 0005471 E Parts (E1-E13) 0005779 F Parts (F1 & F2) 9335128 G Parts (G1-G5) 0005780 H Parts (H1-H5) 9115047 J Parts (J1-J8) 0115276 K Parts (K1-K7) 0115273 L Parts (L1-L11) 0115274 N Parts (N1-N3) 0115278 P Parts (P1-P6) 0115272 Q Parts (Q1-Q11) 0115277 R Parts (R1-R16) 0115279 S Parts (S1-S4) 0225087 T Parts (T1-T7) 9225053 U Parts (U1) 0445258 V Parts (V1 & V2) 9805456 2 Tires (2 pcs.) 9465557 Screw Bag BA 9465558 Screw Bag BB 9465559 Screw Bag BC 9415143 Metal Parts Bag

9415144 Metal Parts Bag B 9415145 Metal Parts Bag C 9415146 Metal Parts Bag D 9415147 Metal Parts Bag E 9415657 Metal Parts Bag F 9405953 Tool Bag 2220001 3mm Lock Nut (BA2 x1) 50380 E-ring Set (BB2 x7... etc.) 50573 2x8mm Tapping Screw (BB5 x10) 50577 3x10mm Tapping Screw (BB6 x10) 9805622 1150 Metal Bearing (MA3 x2) 50575 2.6x10mm Tapping Screw (MA5 x5) 9805662 3x10mm Flange Tapping Screw (MA 9805629 3x12mm Tapping Screw (MA9 x4) 50583 3x15mm Tapping Screw (MA10 x10) 50586 3mm Washer (MA12 x15) 50596 5mm Adjuster (MA13 x6) 50590 4mm Ball Connector (MA15 x5) 50592 5mm Ball Connector (MA16 x10) 9805611 5x9mm Ball Connector (MA17 x5) 9805193 3x16mm Threaded Shaft (MA18 x2) 9805628 3x42mm Threaded Shaft (MA19 x2) 50588 2mm E-ring (MB6 x15) 9805457 *1 Damper Cylinder (MB9 x3) 9805460 Front Leaf Spring (MB14 x2) 9405654 Bevel Gear Bag (MC1-MC3) 50576 3mm Grub Screw (MC10 x10)

50038 Tool Set (Box Wrench, Hex Wrench, MC10 x4) 5455002 Ring Gear (MC14) 9805458 Diff. Shaft A & B (MC15 & MC16) 5455010 Bevel Gear Shaft (MC17) 9805522 Rear Leaf Spring (MC18 x2) 3545010 20T Gear (MD1) 3545009 13T Gear (MD2) 9805459 Gear Shaft A & B (MD4 & MD5) 3555112 Propeller Shaft (MD14) 4305125 Motor Plate (MD15) 3505039 10T Pinion Gear (MD20) 50633 4mm Adjuster (MD21 x6) 9805337 Wheel Hub (ME4 x2) 50197 Snap Pin Set (ME11 x10, Small x5) 9805637 3x8mm Countersunk Head Screw (ME15 x4) 9805557 4mm Flange Lock Nut (ME16 x4) 5495017 Front Axle 50171 Heat Resistant Double-Sided Tape 50595 Nylon Band w/Metal Hook (10 pcs.) 87004 Liquid Thread Lock 87025 Ceramic Grease 7435044 Motor 5365001 Antenna Rod 9495346 Sticker 1055961 Instructions 1 Requires 2 sets for one car. 2 Requires 3 sets for one car.

Tamiya propose des pièces détachées et pièces optionnelles pour améliorer les performances sur la piste. Rendez-vous chez ce détaillant habituel pour tous renseignements. Veuillez noter que les caractéristiques, disponibilités et prix peuvent changer sans avis préalable.

53008 1150 Sealed Ball Bearing Set (4 pcs.)

53029 1150 Sealed Ball Bearing Set (2 pcs.)

53030 850 Sealed Ball Bearing Set (4 pcs.)

53065 1260 Sealed Ball Bearing Set (2 pcs.)
