AXLE REEFER SEMI-TRAILLER - Modèle réduit TAMIYA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AXLE REEFER SEMI-TRAILLER TAMIYA au format PDF.
| Marque | TAMIYA |
| Modèle | AXLE REEFER SEMI-TRAILLER |
| Type de produit | Modèle réduit à assembler |
| Échelle | 1/14 (estimation) |
| Dimensions (approx.) | Longueur : 840 mm, largeur : 200 mm, hauteur : 320 mm |
| Poids (approx.) | 2,5 kg |
| Alimentation | 4 piles AA (non incluses) pour éclairage et options motorisées |
| Peinture principale recommandée | TS-26 Pure White (blanc pur) TAMIYA |
| Fonctions principales | Remorque réfrigérée avec essieux, portes arrière ouvrantes, béquilles rétractables, compatible avec set d'éclairage (56502) et pieds supports motorisés (56505) |
| Matériau | Plastique, métal (essieux, vis) |
| Outillage nécessaire | Tournevis, pince coupante, colle plastique, lime, chiffon doux |
| Difficulté d'assemblage | Intermédiaire |
| Entretien et nettoyage | Dépoussiérer avec un chiffon doux ; éviter l'humidité ; ne pas utiliser de solvants |
| Sécurité | Contient de petites pièces, ne convient pas aux enfants de moins de 3 ans. Utiliser sous la surveillance d'un adulte. |
| Pièces détachées | Disponibles chez les revendeurs TAMIYA (références sur la notice) |
| Réparabilité | Pièces de rechange disponibles ; réparation possible par le modéliste |
| Garantie | Non applicable (modèle à assembler) |
FOIRE AUX QUESTIONS - AXLE REEFER SEMI-TRAILLER TAMIYA
Questions des utilisateurs sur AXLE REEFER SEMI-TRAILLER TAMIYA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Modèle réduit au format PDF gratuitement ! Retrouvez votre notice AXLE REEFER SEMI-TRAILLER - TAMIYA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AXLE REEFER SEMI-TRAILLER de la marque TAMIYA.

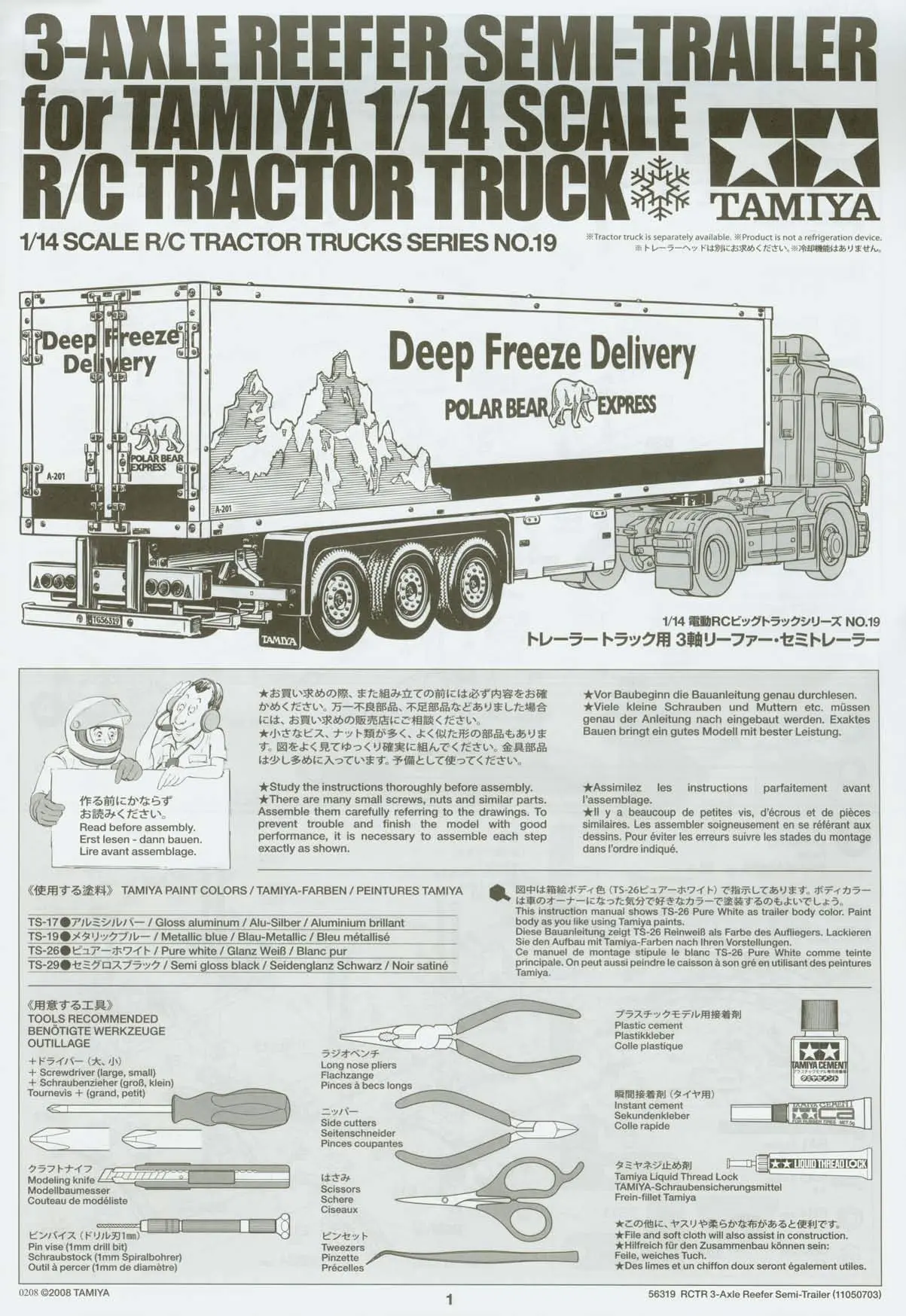

MODE D'EMPLOI AXLE REEFER SEMI-TRAILLER TAMIYA
Assimilez les instructions parfaitement avant l'assemblage.
Il y a beaucoup de petites vis, d'écrous et de pièces similaires. Les assembler soigneusement en se référant aux dessins. Pour éviter les erreurs, suivre les étapes du montage dans l'ordre indiqué.
Ce manuel de montage stipule le blanc TS-26 Pure White comme teinte principale. On peut aussi peindre le caisson à son gré en utilisant des peintures Tamiya.

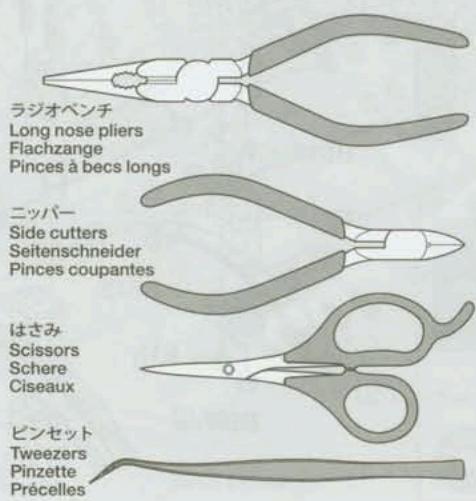

OUTILLAGE
- Tournevis (grand, petit)
- Tournevis (grand, petit) Couteau de modéliste Outil à percer (1mm de diamètre) Schraubstock (1mm Spiralbohrer)

75 Plastic cement Plastikkleber Colle plastique


Instant cement
Sekundenkleber
Colerapide
Des limes et un chiffon doux seront également utiles.

Wheel axle
Radachse
Axedroue

GRIASAPTFO
Graisse les endroits indiqués par ce symbole.
Graisser d'abord, assembler ensuite.
Utilisez du frein-filet aux endroits indiqués par ce symbole.

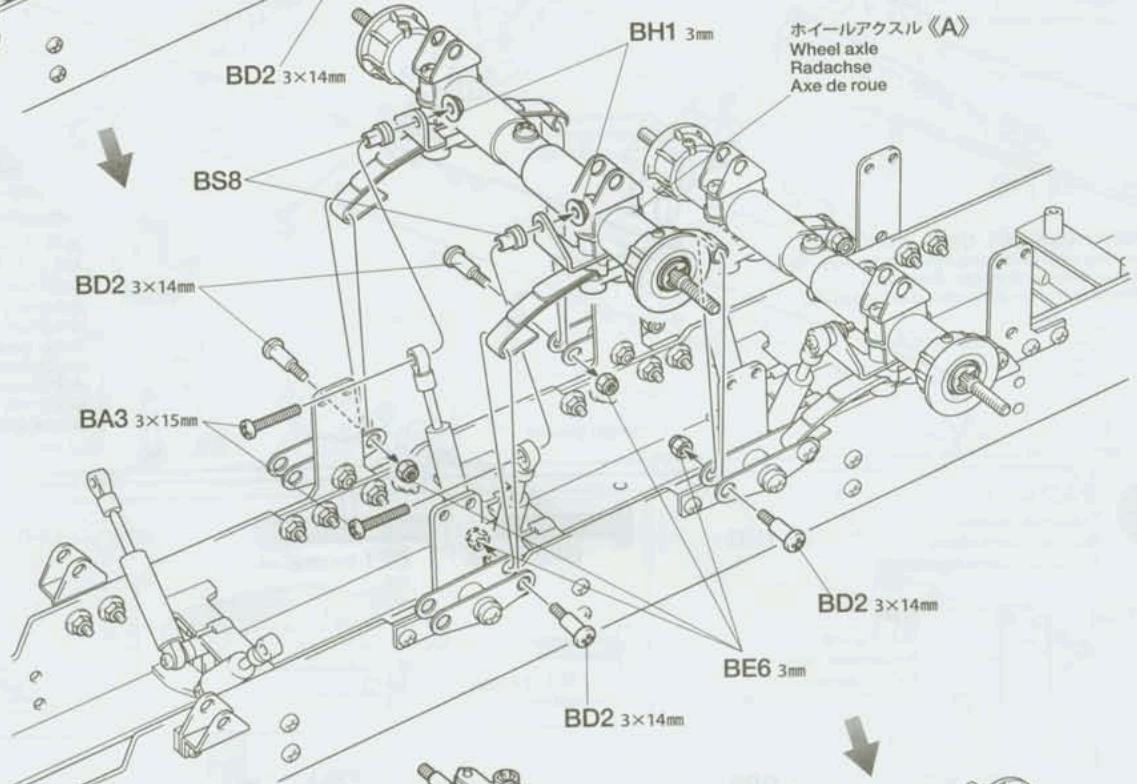

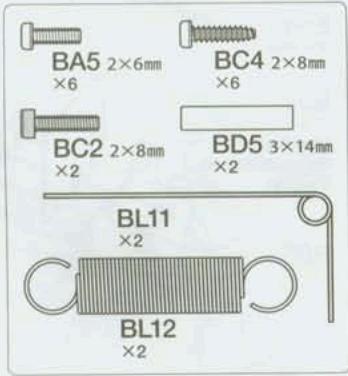

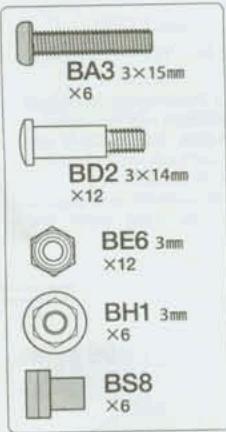

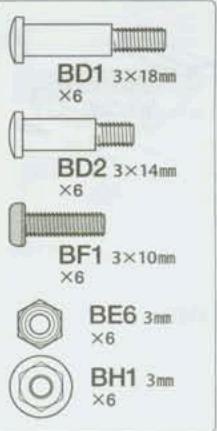

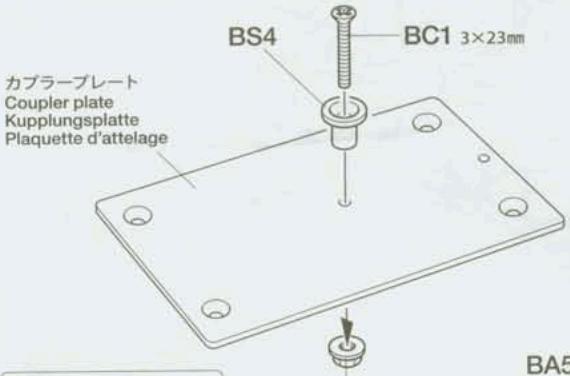

BA3 3× 15mm

BB1 3× 22mm

BB2 3× 20mm

BB4 3mm

BC52×6mm

BDZ 4mm

BH1 3mm

BS3 5×9mm

BS11 1150

BT1 5mm
BS2

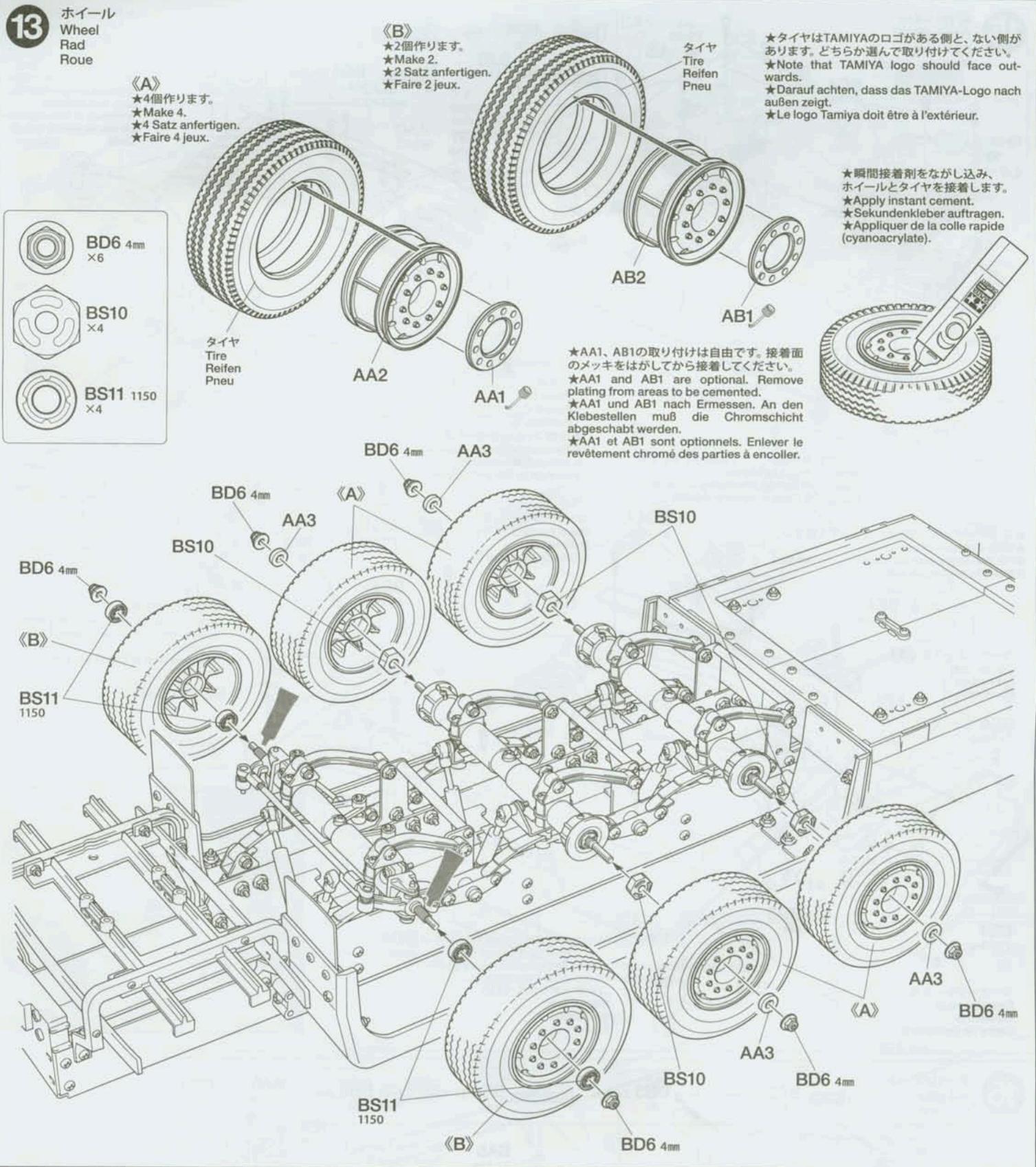

Wheel axle
Rad-Achse
Axedroue

BS1

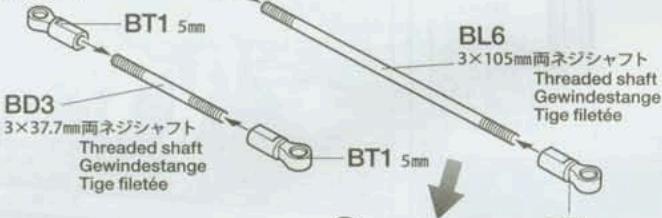

A7PRAIHT

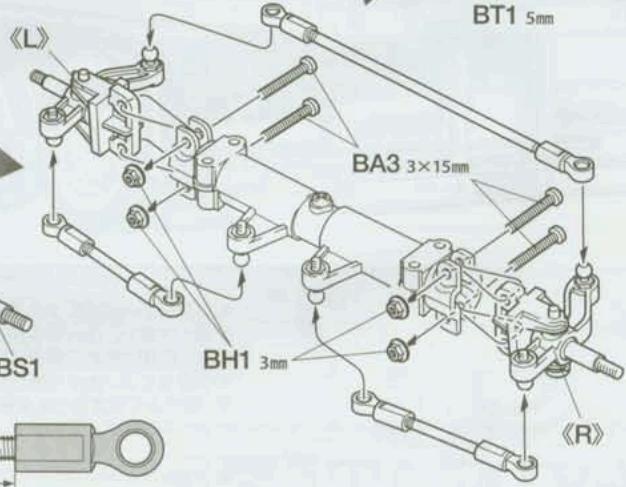

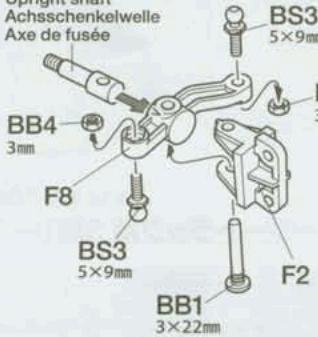

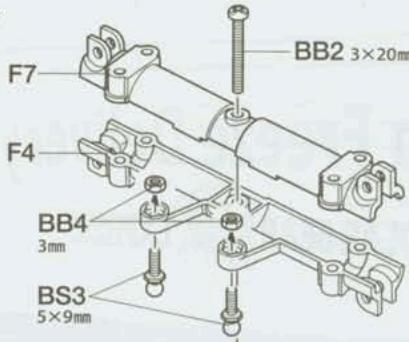

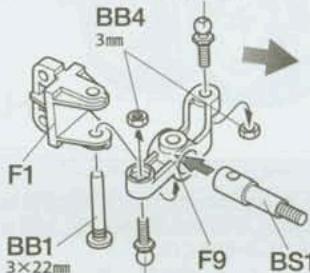

Upright shaft Achsschenkelwelle Axe de fusée

(1)
BB4 3mm

3mm

★Make2. 2 Satz anfertigen. ★Faire 2 Jeux.

BS3
5×9mm
BB4


BS3 5×9mm


89mm

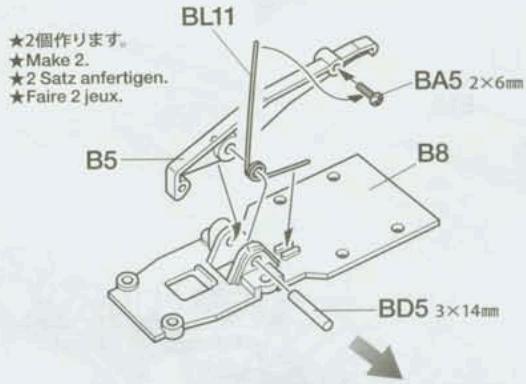

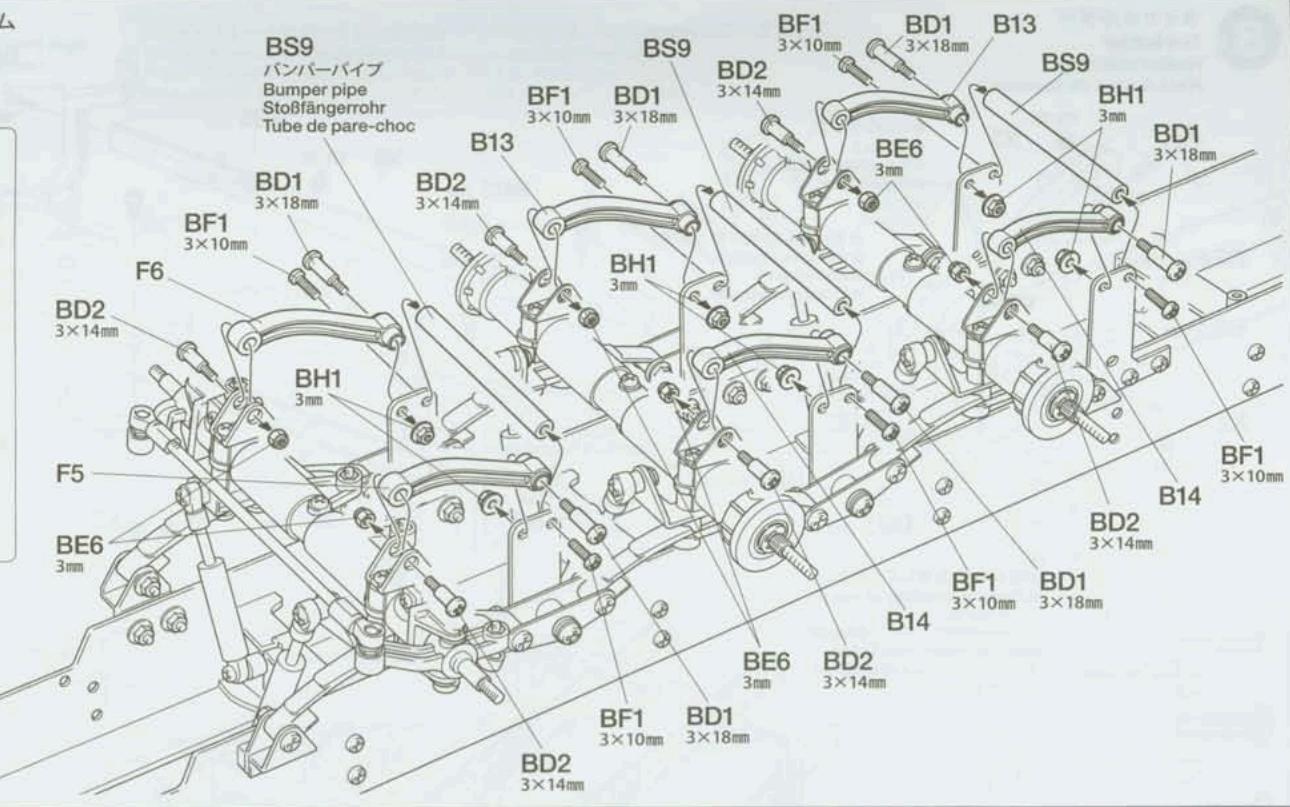

Leaf spring
Feder
Ressort à lames
BA5
2× 6

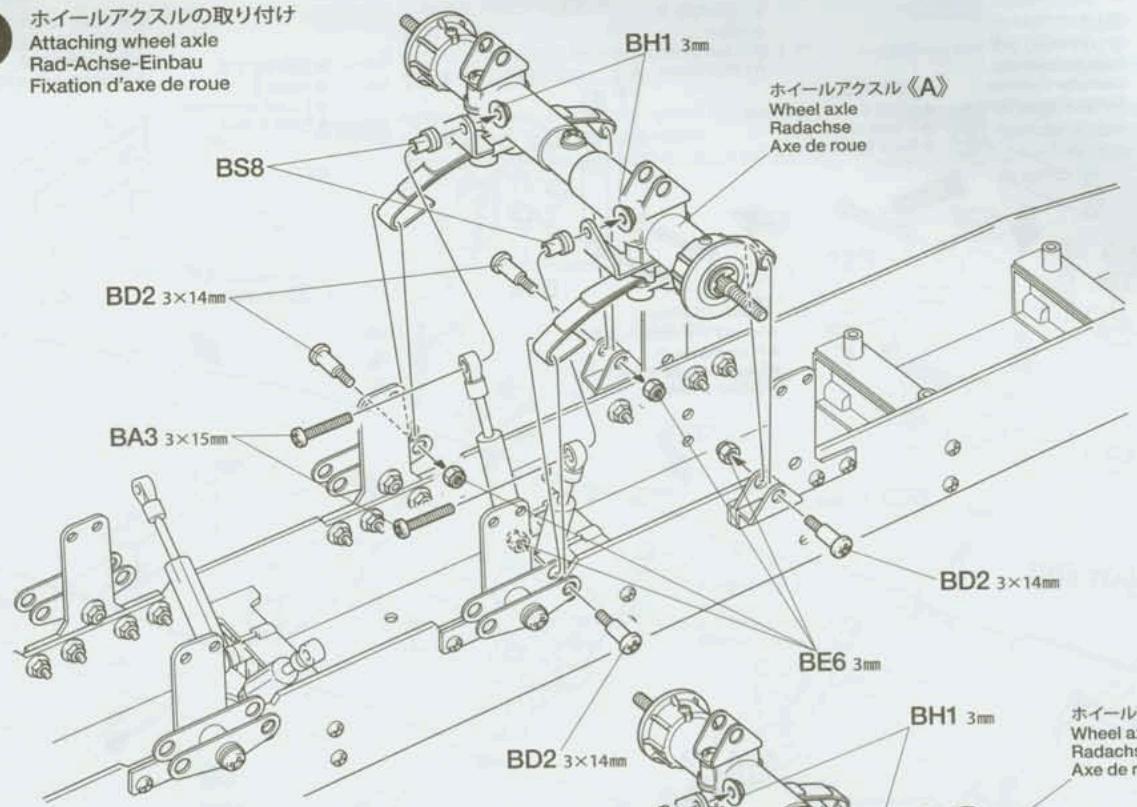

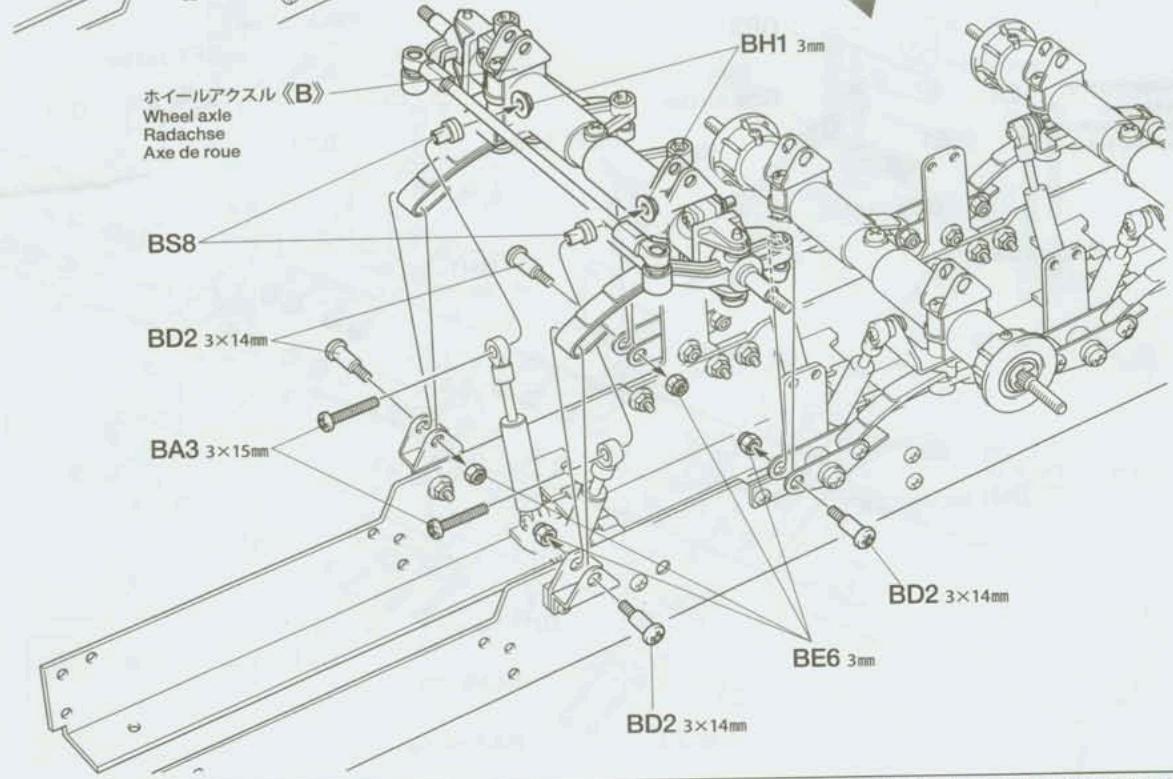

Fixation d'axe de roue







FENDA
Fender
Kotflugel
Garde-boues
Noter que la surface avec le film protecteur doit être à l'extérieur.

Tire holder
Reifenhalterung

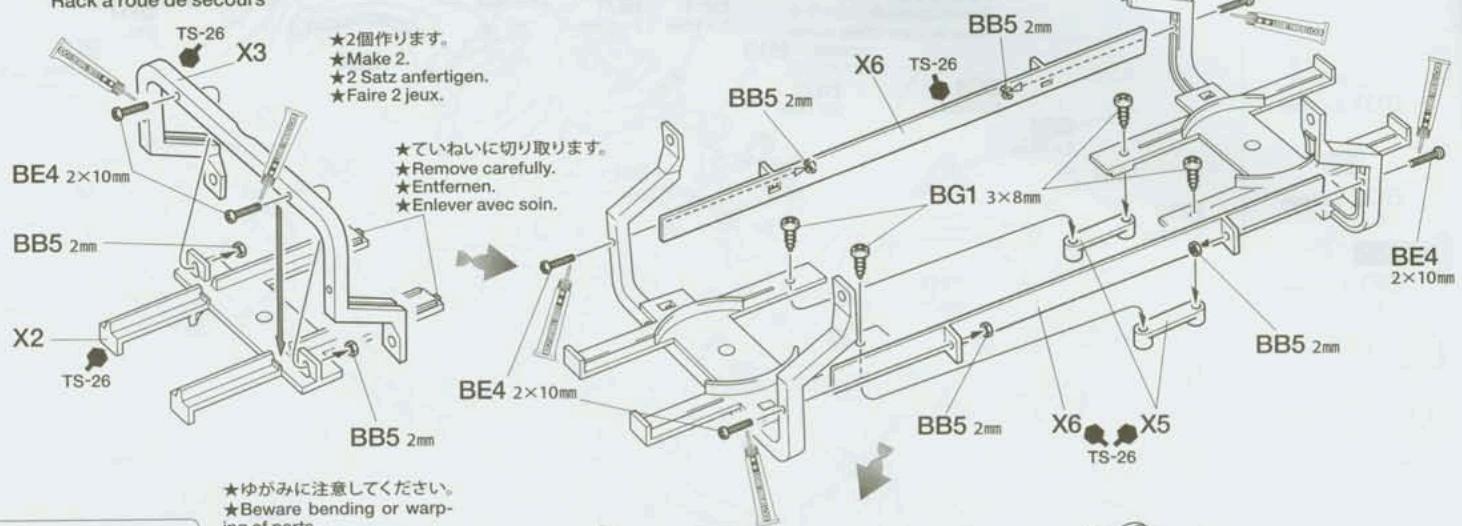

Rack à roue de secours


BE4 2× 10mm

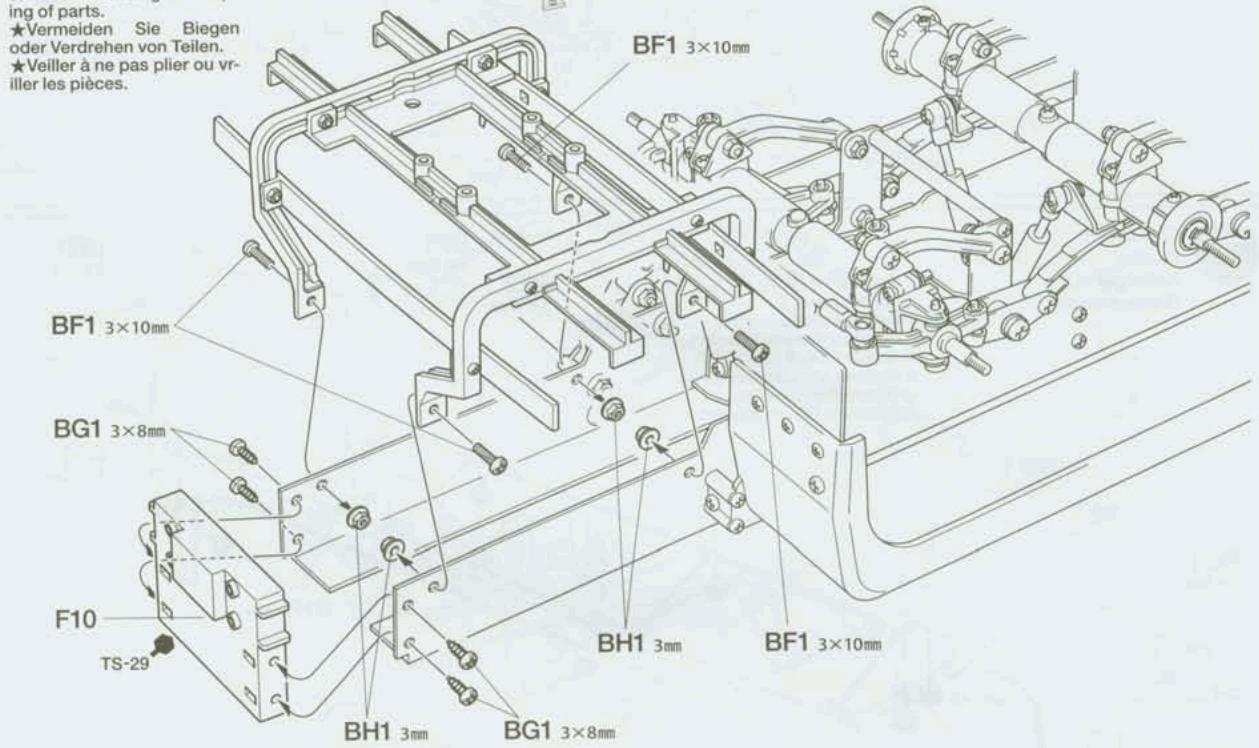

BF1 3 × 10mm

BG1 3 x 8mm

BB5 2mm

BH1 3mm

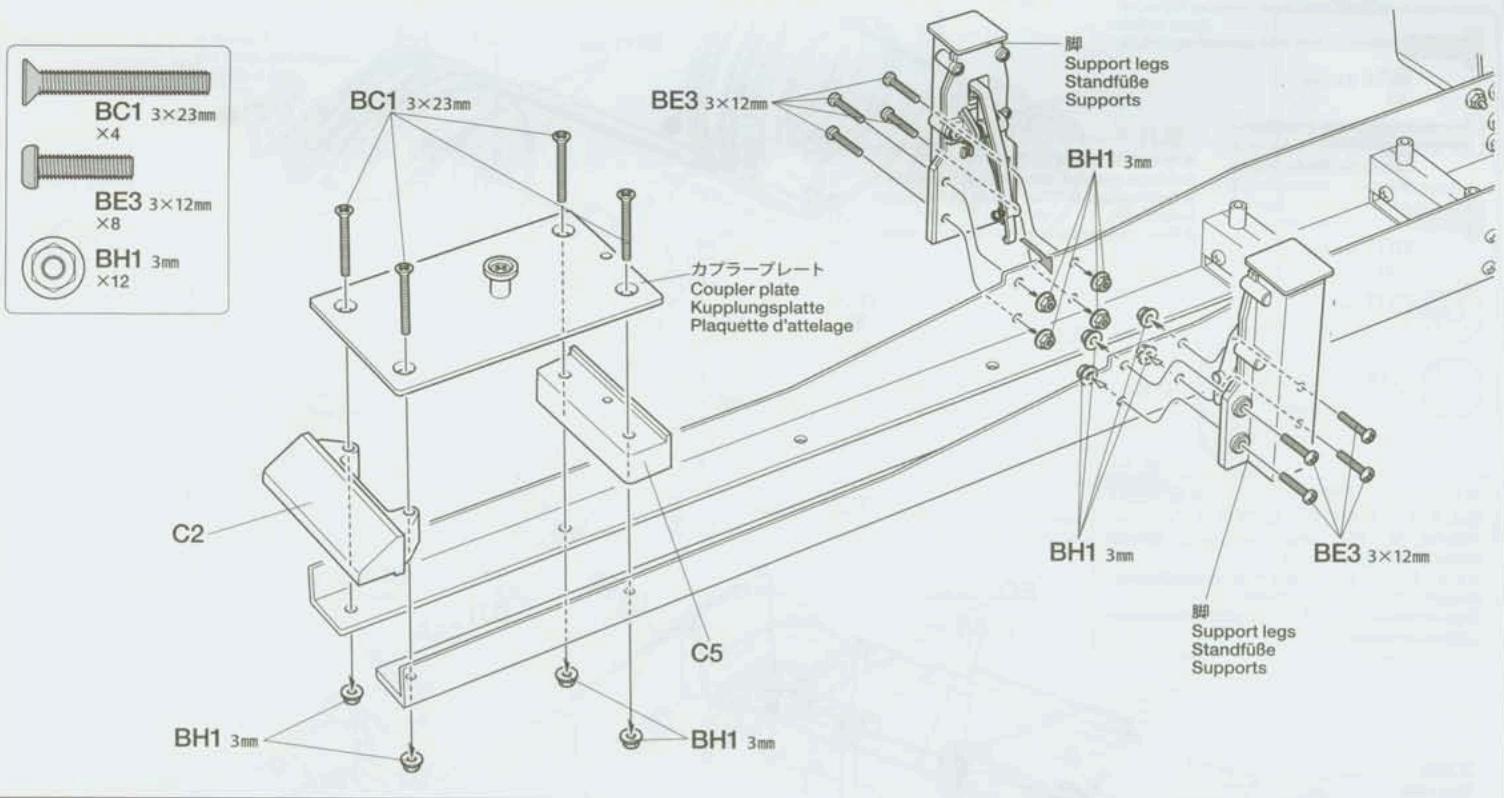

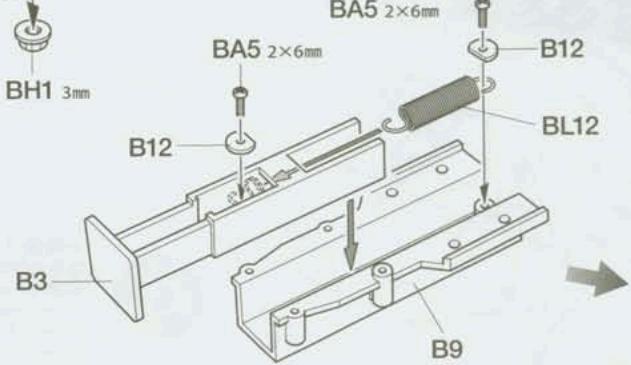

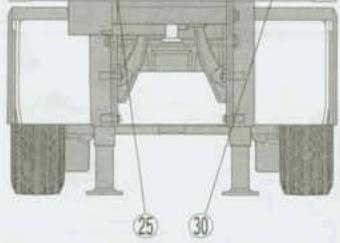

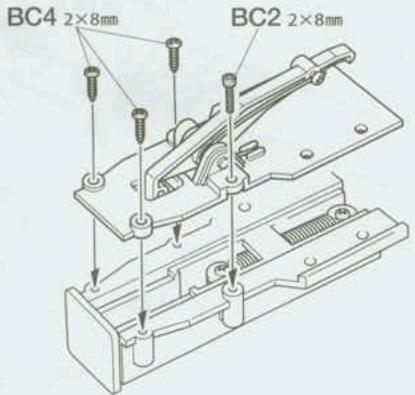

Support legs
StandfBe
Supports

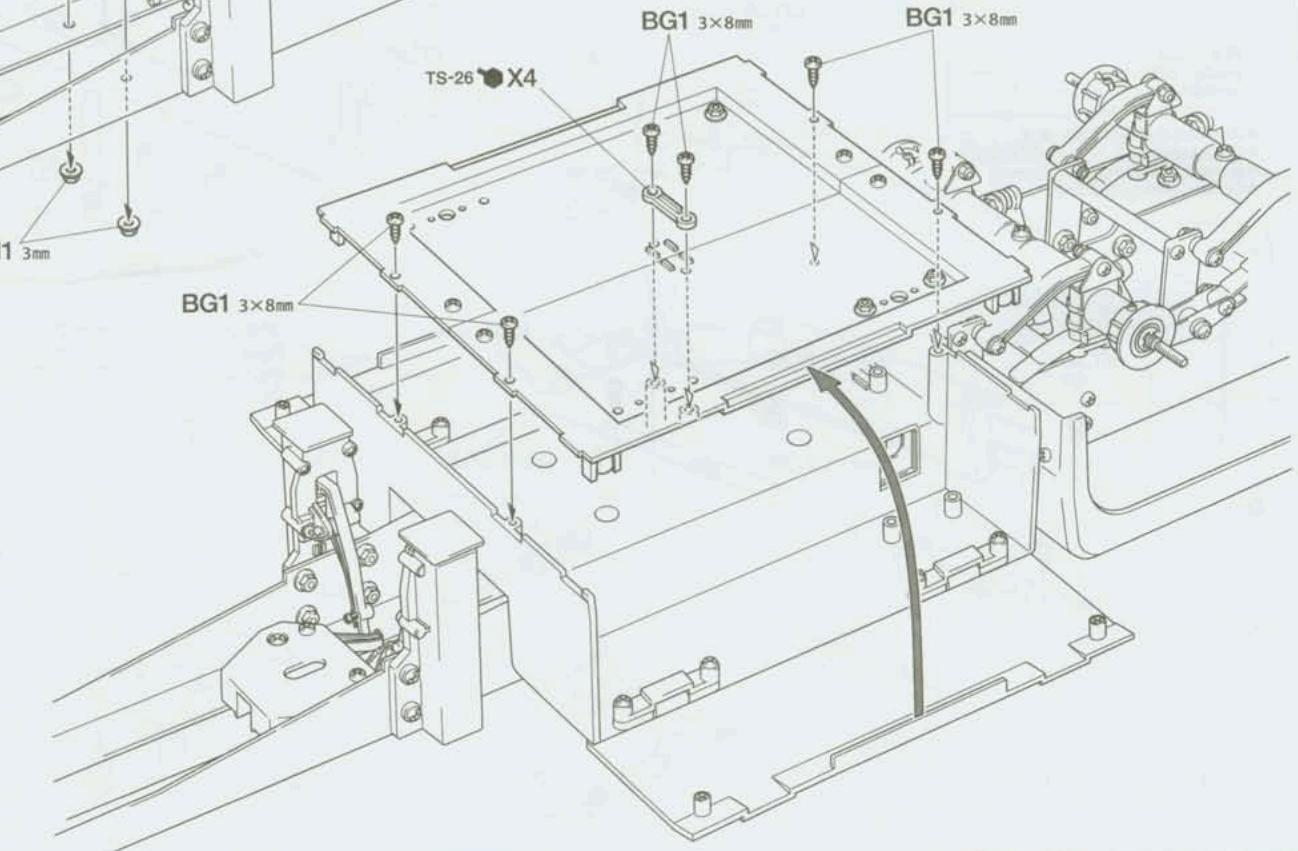

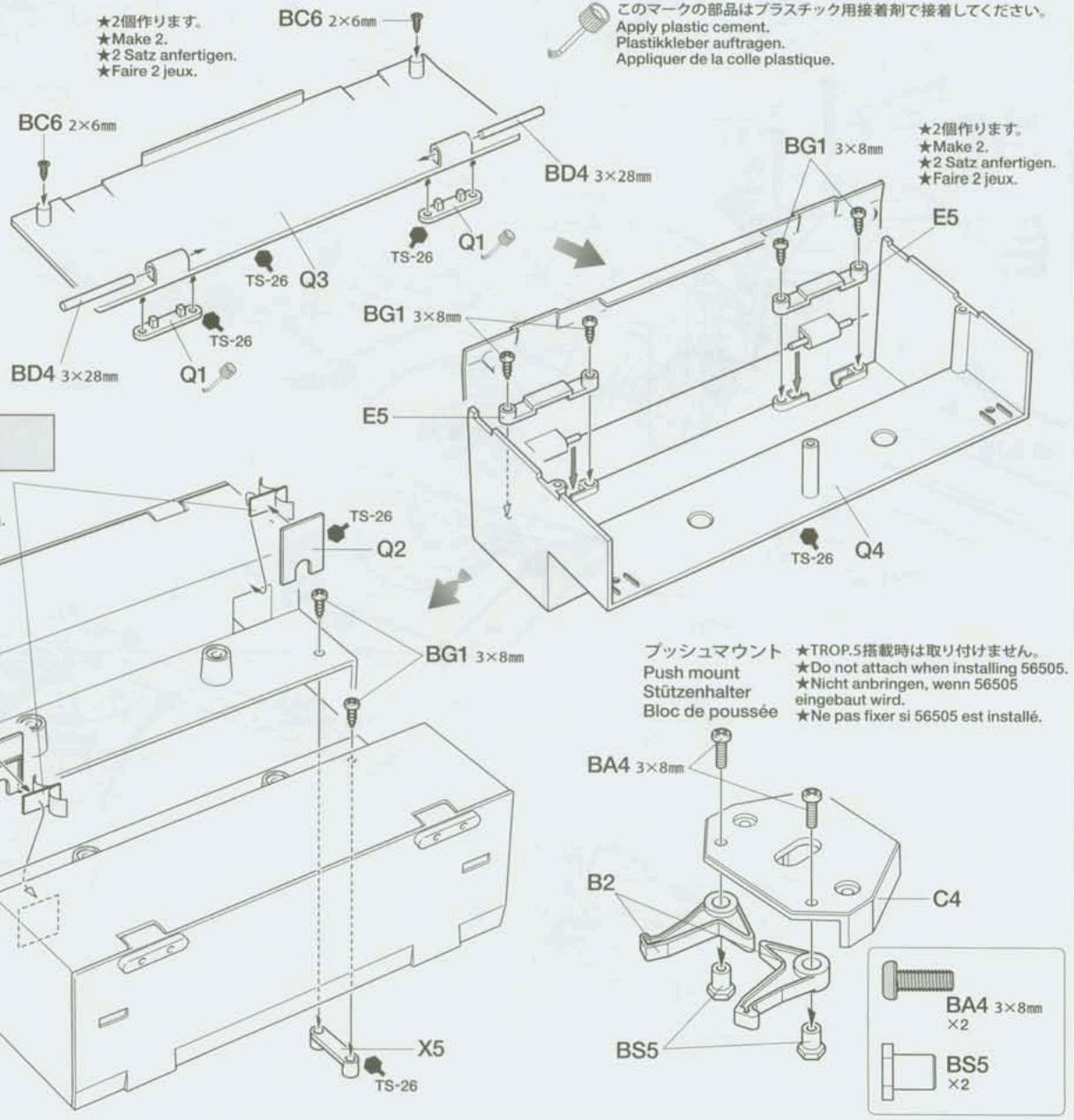

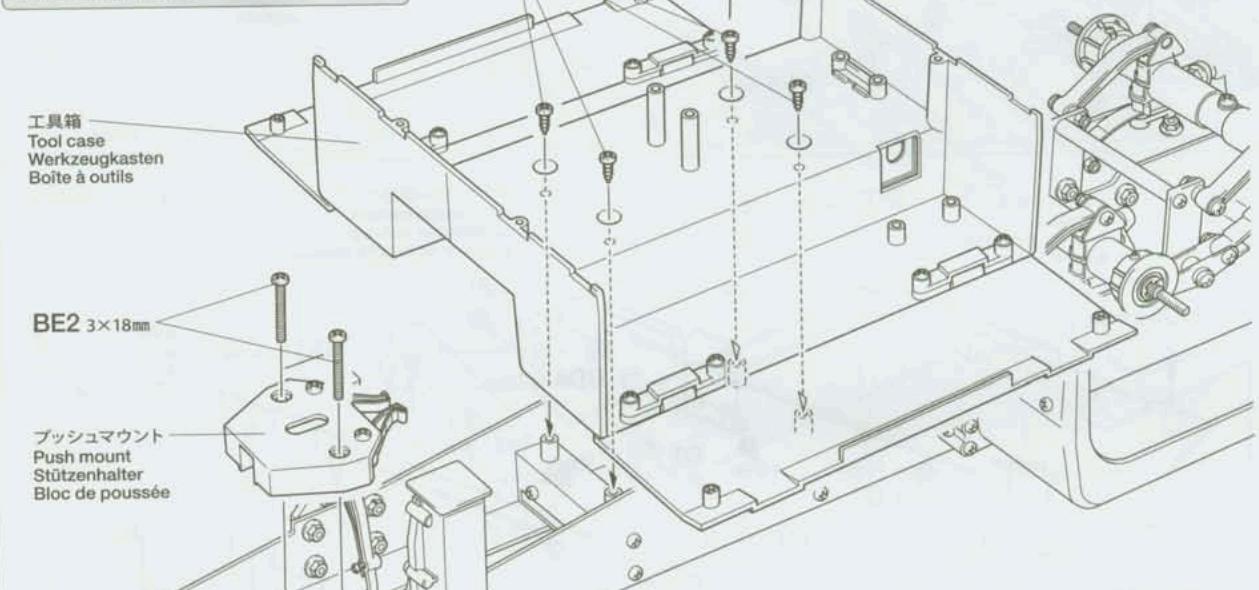

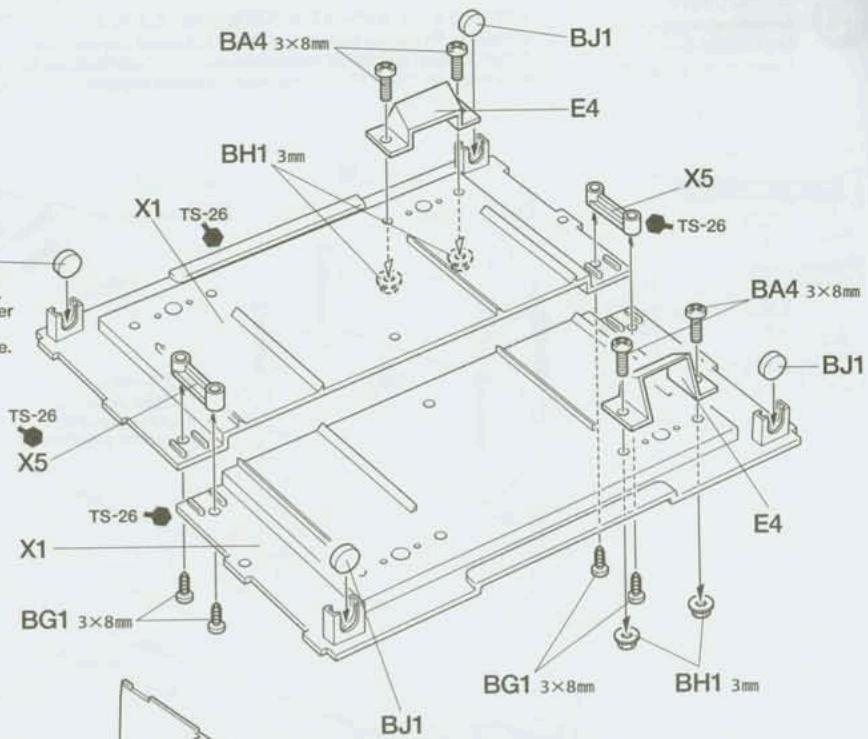

Tool case
Werkzeugkasten
Boite a outils

BC6 2 × 6mm
BD4 3× 28mm

BG1 3 × 8mm
X12


BA43×8mm

BE2 3× 18mm

BG1 3 × 8mm
X14

BH1 3mm

BJ1
BJ1
Fixer l'aimant à la colle cyanoacrylate.
Fixer l'aimant à la colle cyanoacrylate.

※TROP.5 Refer to P17 when installing 56505 Motorized Support Legs. Zum Einbau der 56505 motorbetriebenen Abstellstüzen S17 beachten. Se reporter page 17 pour installer les pieds supports motorisés. Se reporter page 17 pour installer les pieds supports motorisés.
BG1 3× 8mm
BG1 3× 8mm BG1 3× 8mm

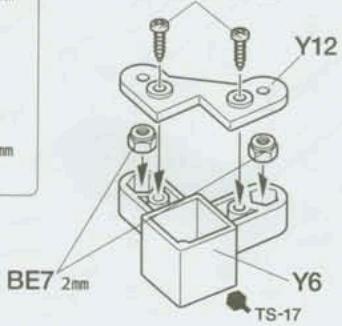

Corner box
Eckkasten
Equerre

★Make8.
★Faire 8 jeux.
★Faire 8jeux.
BC52×6mm

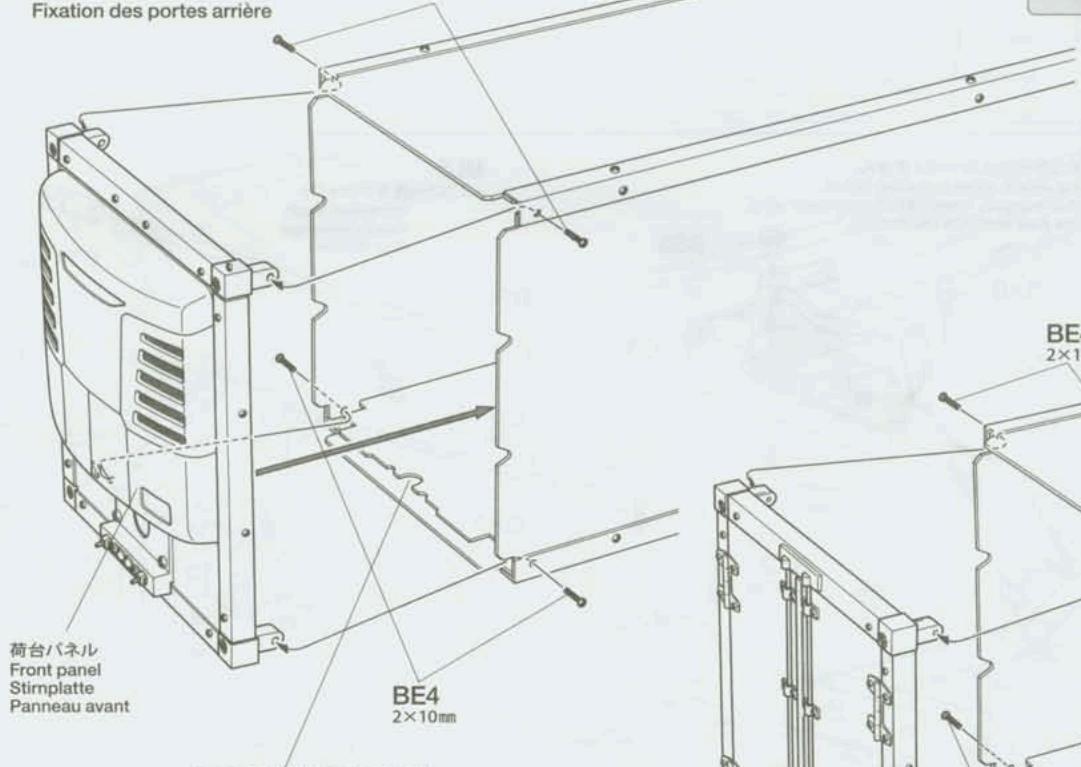

Fixation des portes arrière
BE4
2 × 10mm

★ Notez la direction du panneau inférieur. Richtung der unteren Platte beachten, Noter le sens du panneau inférieur.
Tailgate Hecktor Portes arrière
Choisir soit H1 ou H2.
H1□
(Europe)
13-26
(USA)
TS-26
(Japan)
X-5 Green
Grun
Vert

TS-2, X-5
Ouvrez un trou de 1mm à l'intérieur pour fixer H1, H2. Von innen 1mm Loch bohren, um H1, H2 zu befestigen. Percez par l'intérieur (1mm) pour fixer H1, H2.

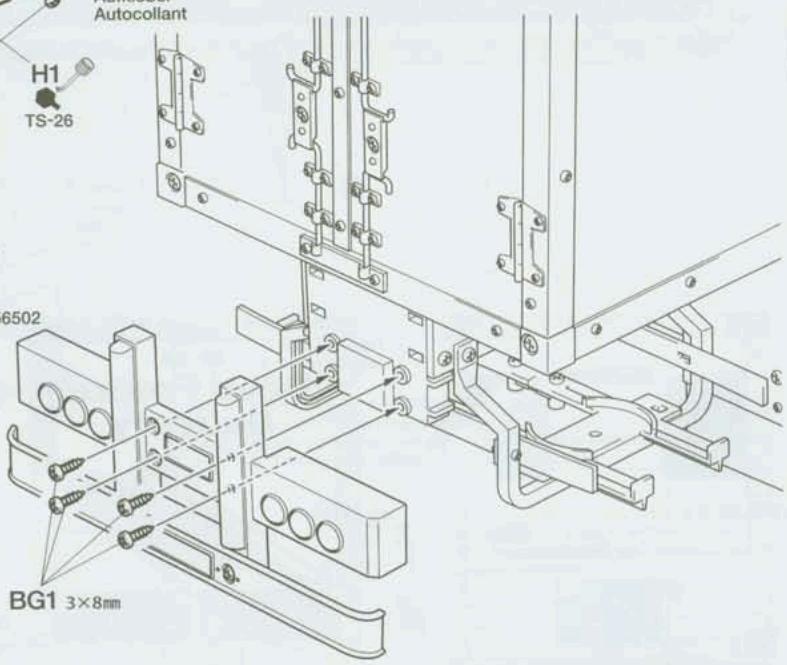

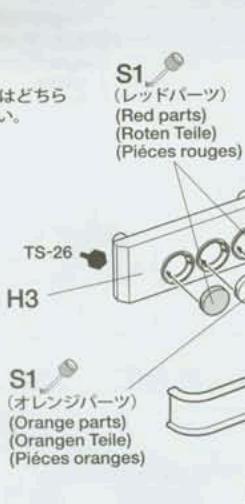

(TROP.2) Feu arrière 56502 *Feu arrêté 56502

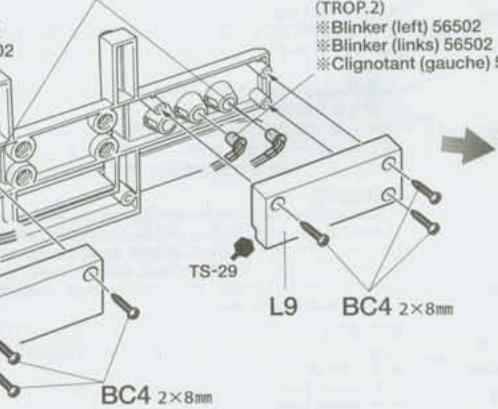

(TROP.2) Blinker (left) 56502 Blinker (links) 56502 *Clignotant (gauche) 56502
※ (TROP.2) Blinker (right) 56502 Blinker (rechts) 56502 ※Clignotant (droit) 56502 OP:2 Blinker (right) 56502 Blinker (rechts) 56502 Clignotant (droit) 56502 wint (RP.2) Blinker(right)56502 Blinker(rechts)56502 Clignotant(droit)56502




Loger le cale dans le caisse à outillage, lorsqu'elle n'est pas utilisée.



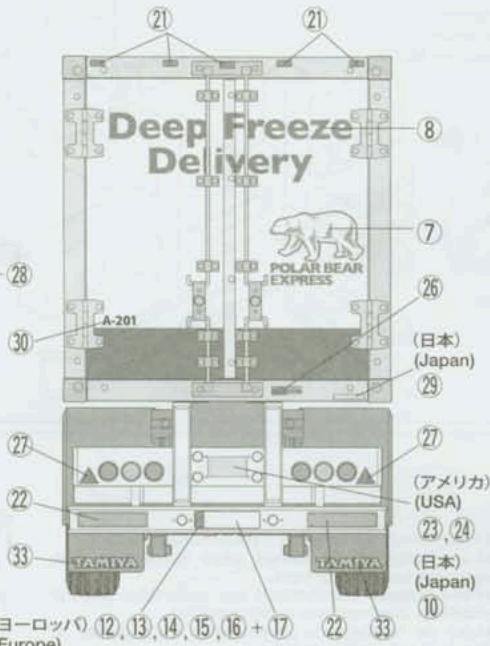

(Europe)

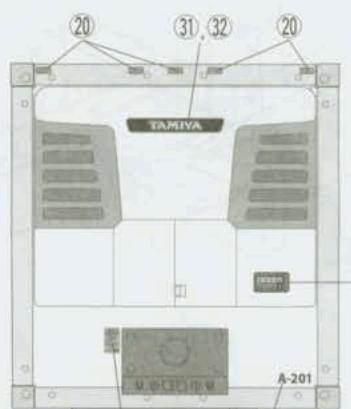

① Découper chaque motif au plus près de ses contours pour éliminer le film transparent. ② Soulever le papier de protection à l'une des extrémités et positionner le motif sur la carrosserie. 3 Retirer lentement le papier de protection en veillant à ce que le motif ne se déplace pas sur la carrosserie. En retirant entièrement à l'avance le papier de protection, le film risque de former des plis ou de retenir des bulles d'air indésirables.

Pour manipuler la remorque, la tenir par le châssis ou le panneau inférieur. Ne pas appuyer sur les autres panneaux.
★ Les jambes se rétractent automatiquement. ★ Standfübe klappen automatisch ein. ★ Les béquilles se rétractent automatiquement.

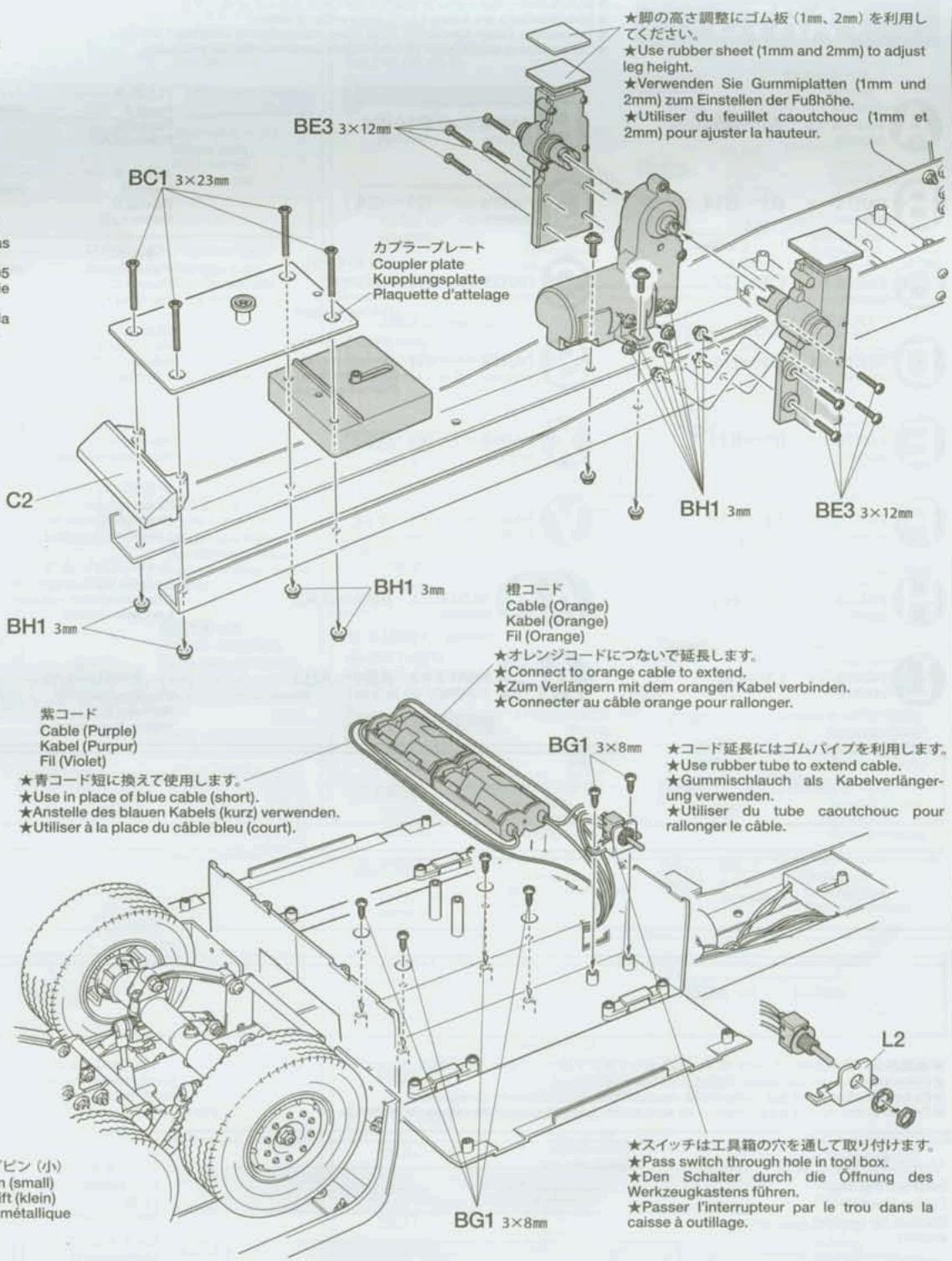

TROP.5 56505Motorized support legs 56505MOTORbetriebene Abstellstützen 56505Pieds supports motorises
Gardbox Getriebegehause Carter * sbo-1reLggs hckp 56505 motorbefreibenen Abstellstutzben enbosw die einziehbaren Stutzfue. Fixer les plods supports motorisés de la même façon que les supports rétractables.

Attaching switch Schalter-Einbau Fixation d'interrupteur
Passer le câble par le trou dans la caisse à outillage avant de connecter au boîtier piles.
boîte Attaching battery box Batteriebox-Einbau Fixation de la boîte-Piles
BT2 Snap pin (small) Éingle métallique (petite)

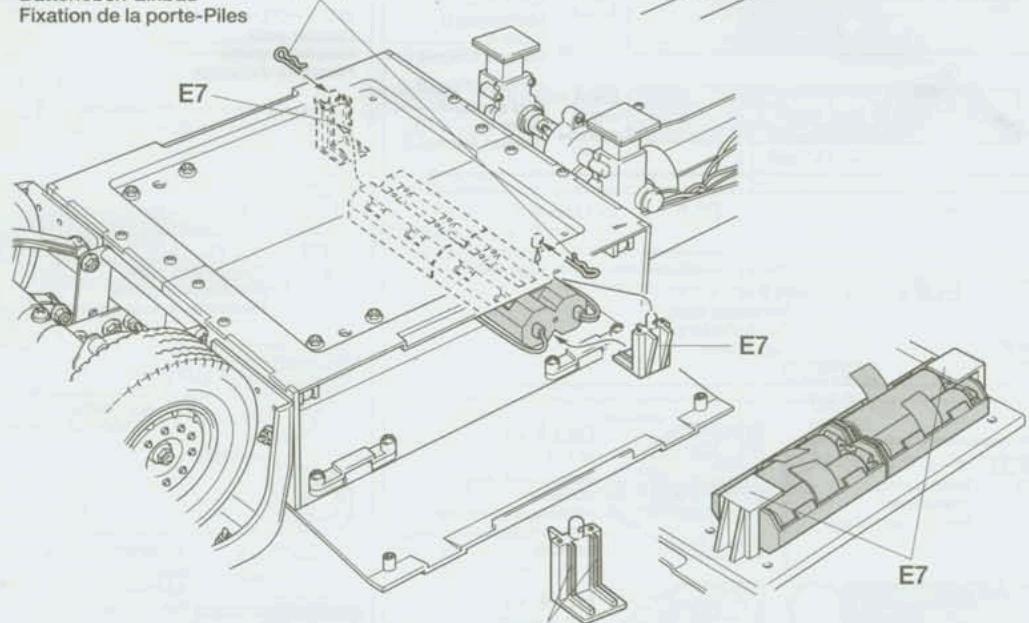

★E7 Si la boîte de piles dépasse, couper les renforts de E7. Falls die Batteriebox übersteht, die Rippen von E7 beschneiden. Si le porte-piles dépasse, couper les renforts de E7.

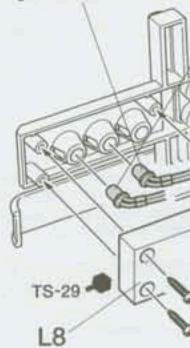

TROP.2 ·
56502 Semi-Trailer Light Set 56502 Beleuchtungsset für Sattelauflieger Set d'éclairage de semi-remorque 56502

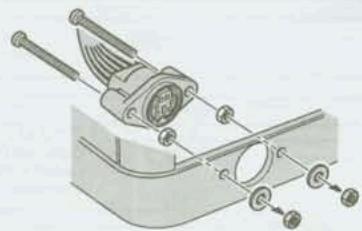

★☆☆2mm Si light harness comes in direct contact with reefer trailer, move light connector further inside of tractor truck (use 2mm nuts, etc to fix). Falls der Anschluss der Beleuchtungsreinrichtung in direkten Kontakt mit dem Kuhlgut-Trailer kommt, verlegen Sie den Beleuchtungsstecker weiter ins Innere der Zugmaschine (2mm Muttern o. A. zum Befestigen verwenden). Si le faisceau de câbles est en contact direct avec la semi-remorque, déplacer le connecteur plus à l'intérieur du camion (fixer avec des écrous 2mm etc...).
Afin de vous permettre de vous procurer des pièces de rechange Tamiya, amenez cette liste à votre point de vente Tamiya qui ne manquera pas de vous renseigner. Veuillez noter que les caractéristiques, disponibilité et prix peuvent changer sans avis préalable.
