M 149 TUBE - Microphone à tube NEUMANN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone à tube électrostatique
Marque	NEUMANN
Modèle	M 149 TUBE
Directivité	9 directivités (omni, cardioïde large, cardioïde, hypercardioïde, huit et positions intermédiaires)
Réponse en fréquence	20 Hz - 20 kHz
Sensibilité (à 1 kHz sous 1 kΩ)	30/44/50 mV/Pa
Impédance nominale	50 Ω
Impédance de charge recommandée	1000 Ω
Niveau de bruit équivalent (DIN/IEC 651)	16/13/11 dB-A
Rapport signal/bruit (DIN/IEC 651)	78/81/83 dB
Niveau sonore maximal (DHT < 0,5%)	114 dB
Niveau sonore maximal (DHT < 5%)	134 dB
Niveau de sortie maximal	4900 mV
Dynamique du préampli en cardioïde (DIN/IEC 651)	101 dB (DHT < 0,5%) / 121 dB (DHT < 5%)
Alimentation	Boîtier d'alimentation N 149 (fourni)
Connecteur	XLR 3 broches
Poids	env. 730 g
Dimensions	Ø 70 mm x L 201 mm
Capsule	Large capsule (type U 47)
Préampli	À tube, sortie sans transformateur
Filtre coupe-bas	7 positions (20, 40, 80, 160 Hz et positions intermédiaires)
Grille	Acoustiquement transparente
Utilisation recommandée	Chant, voix, instruments variés
Entretien	Nettoyer avec un chiffon doux et sec. Protéger de l'humidité et des chocs. Stocker dans un endroit sec.
Sécurité	Utiliser uniquement avec le boîtier d'alimentation fourni. Ne pas ouvrir le microphone. Risque de choc électrique.
Pièces détachées et réparabilité	Les pièces de rechange (capsule, tube, etc.) sont disponibles auprès de NEUMANN. La réparation doit être effectuée par un service agréé.

FOIRE AUX QUESTIONS - M 149 TUBE NEUMANN

Comment brancher le Neumann M 149 Tube ?

Branchez le câble XLR du microphone au boîtier d'alimentation N 149, puis reliez le boîtier à votre console ou préampli via un câble XLR. Allumez le boîtier d'alimentation avant d'allumer le micro. Utilisez un câble XLR de qualité avec une impédance de charge d'au moins 1000 Ω.

Comment changer la directivité du M 149 Tube ?

Le microphone dispose d'un commutateur rotatif à l'arrière du corps. Tournez-le pour sélectionner parmi les 9 directivités : omni, cardioïde large, cardioïde, hypercardioïde, huit, et les positions intermédiaires.

Quel type de câble utiliser avec le M 149 Tube ?

Utilisez un câble XLR 3 broches de bonne qualité, blindé et de préférence équilibré. La longueur peut aller jusqu'à 100 mètres sans perte significative. Veillez à ce que l'impédance de charge soit d'au moins 1000 Ω.

Comment entretenir le M 149 Tube ?

Nettoyez régulièrement la grille avec un pinceau doux ou un chiffon non pelucheux. Évitez tout contact avec des liquides. Stockez le microphone dans un endroit sec et à l'abri de la poussière. Le tube peut nécessiter un remplacement après quelques milliers d'heures d'utilisation.

Quels sont les réglages du filtre coupe-bas ?

Le filtre coupe-bas offre 7 positions : 20, 40, 80, 160 Hz et trois positions intermédiaires. Utilisez-le pour réduire les bruits de fond, les vibrations ou l'effet de proximité.

Le M 149 Tube peut-il être utilisé sur des instruments ?

Oui, il est très polyvalent. Idéal pour les voix chantées et parlées, il excelle aussi sur les instruments acoustiques, les guitares, les pianos, les cuivres, etc. Sa réponse en fréquence large et sa directivité variable permettent de l'adapter à de nombreuses sources.

Quelle est la tension d'alimentation du boîtier N 149 ?

Le boîtier d'alimentation N 149 fonctionne sur secteur (115/230 V AC) et fournit l'alimentation nécessaire au microphone (tension de polarisation et chauffage du tube). Il dispose d'un interrupteur et d'un voyant lumineux.

Puis-je utiliser le M 149 Tube sans le boîtier d'alimentation ?

Non, le microphone nécessite une alimentation spécifique pour le tube et la polarisation de la capsule. N'essayez jamais de le brancher directement sur une alimentation phantom standard.

Que faire si le microphone ne produit aucun son ?

Vérifiez d'abord que le boîtier d'alimentation est allumé et connecté. Assurez-vous que le câble XLR est correctement branché. Testez avec un autre câble. Si le problème persiste, contactez un service agréé NEUMANN.

Quelle est la garantie du M 149 Tube ?

NEUMANN offre généralement une garantie de 2 ans à compter de la date d'achat. Enregistrez votre produit sur le site de NEUMANN pour étendre la garantie. Conservez votre facture d'achat.

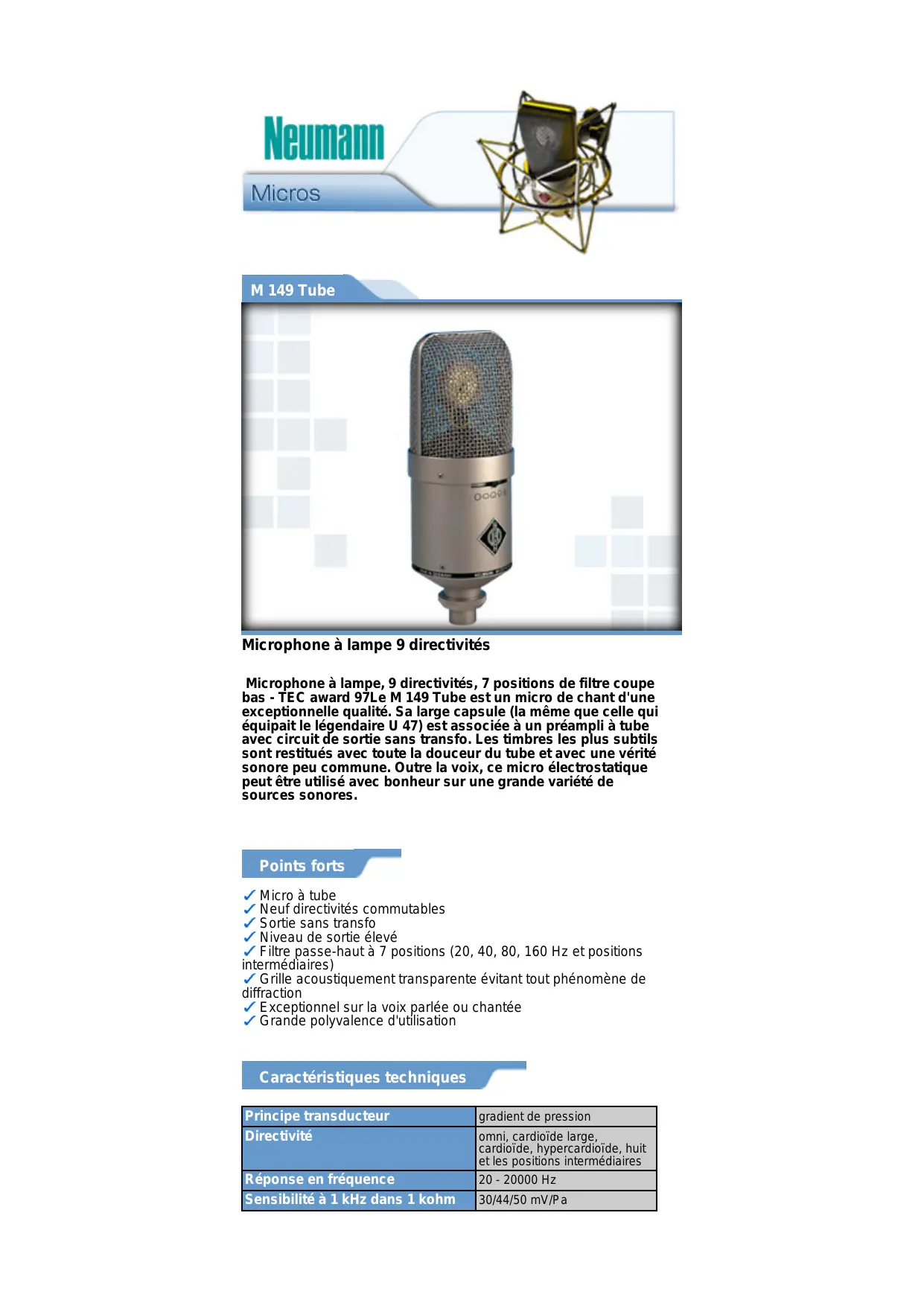

MODE D'EMPLOI M 149 TUBE NEUMANN

Microphone à lampe 9 directivités

Microphone à lampe, 9 directivités, 7 positions de filtrage coupe-bas - TEC award 97 Le M 149 Tube est un micro de chant d'une exceptionnelle qualité. Sa large capsule (la même que celle qui équipait le légendaire U 47) est associée à un préampli à tube avec circuit de sortie sans transfo. Les timbres les plus subtils sont restitués avec toute la douceur du tube et avec une vérité sonore peu commune. Outre la voix, ce micro électrostatique peut être utilisé avec bonheur sur une grande variété de sources sonores.

Points forts

Micro à tube Neuf directivités commutables Sortie sans transfo Niveau de sortie élevé Filtre salle-haut à 7 positions (20, 40, 80, 160 Hz et positions intermédiaires) Grille acoustiquement transparente évitant tout phénomène de diffraction Exceptionnel sur la voix parlée ou chantée Grande polyvalence d'utilisation

Caractéristiques techniques

Principe transducteur	gradient de pression
Directivité	omni, cardioïde large, cardioïde, hypercardioïde, huit et les positions intermédiaires
Réponse en fréquence	20 - 20000 Hz
Sensibilité à 1 kHz dans 1 kohm	30/44/50 mV/Pa
Impédance nominale	50 Ohms
Impédance nominale de charge	1000 Ohms
Equivalent SPL CCIR 468-3	28/25/23 dB
Equivalent SPL DIN/IEC 651	16/13/11 dB-A
Rapport S/B CCIR 468-3	66/69/71 dB
Rapport S/B DIN/IEC 651	78/81/83 dB
Maximum SPL (DHT < 0,5%)	114 dB (134 dB / DHT < 5%)
Niveau de sortie max.	4900 mV
Dynamique du préampli DIN/IEC 651 en directivité cardioïde	101 dB (DHT < 0,5%) 121 dB (DHT < 5%)
Alimentation	Boîtier d'alimentation N 149
Connecteur	XLR 3
Poids	env. 730 g
Dimensions en mm	70 (D) x 201 (L)

Courbes de directivité - Courbes de réponse
