M 147 TUBE - Microphone à tube NEUMANN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone à tube (lampe)
Marque	NEUMANN
Modèle	M 147 TUBE
Directivité	Cardioïde
Réponse en fréquence	20 Hz - 20 kHz
Sensibilité	20 mV/Pa à 1 kHz
Impédance nominale	50 ohms
Impédance de charge recommandée	1000 ohms
Niveau de bruit équivalent	12 dB-A (DIN/IEC 651)
Rapport signal/bruit	82 dB (DIN/IEC 651)
Niveau SPL max	102 dB (122 dB avec atténuation) pour DHT < 0.5%
Alimentation	N 149 A (dédiée)
Consommation	3 mA
Connecteurs	DIN 8F (microphone), XLR3 (alimentation)
Poids	460 g
Diamètre	57 mm
Longueur	142 mm
Étage de sortie	Sans transformateur, haut rendement
Capsule	Large, dérivée des U 47 et M 49
Utilisation recommandée	Studio professionnel, broadcast, post-production
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les solvants.
Sécurité	Utiliser exclusivement l'alimentation N 149 A. Ne pas ouvrir le microphone.
Pièces détachées et réparabilité	Contacter le service après-vente NEUMANN pour toute réparation ou pièce.

FOIRE AUX QUESTIONS - M 147 TUBE NEUMANN

Comment brancher le microphone M 147 TUBE ?

Utilisez le câble DIN 8F fourni pour relier le microphone à l'alimentation N 149 A. Ensuite, connectez la sortie XLR de l'alimentation à votre interface audio ou console.

Quelle alimentation utiliser avec ce microphone ?

Le Neumann M 147 TUBE nécessite l'alimentation dédiée N 149 A. N'utilisez jamais d'autre alimentation, elle fournit la tension nécessaire au tube.

Quel type de câble est requis ?

Le microphone se connecte via un câble DIN 8 mâle vers DIN 8 femelle (fourni). L'alimentation sort sur un connecteur XLR3 standard.

Comment nettoyer le microphone ?

Utilisez un chiffon doux et sec pour essuyer la grille et le corps. Évitez les produits chimiques, l'eau et l'humidité.

Quelle est la directivité du M 147 TUBE ?

Ce microphone possède une directivité cardioïde, idéale pour capter le son principalement depuis l'avant tout en réduisant les bruits latéraux et arrière.

Pourquoi le niveau de sortie est-il faible ?

Vérifiez que l'alimentation N 149 A est bien branchée et allumée. Assurez-vous que le câble DIN est correctement enfiché. Si le problème persiste, testez avec un autre câble.

Puis-je utiliser ce microphone avec une interface audio standard ?

Oui, via l'alimentation N 149 A qui fournit une sortie XLR symétrique. Connectez-la à une entrée micro préamplifiée de votre interface.

Comment réduire le bruit de fond ?

Le M 147 TUBE a un bruit propre très faible (12 dB-A). Pour réduire les bruits ambiants, placez le microphone près de la source et utilisez des filtres anti-pop et suspensions.

Est-il possible d'utiliser ce microphone sur une perche ?

Oui, son poids de 460 g le rend adapté à une perche. Utilisez une pince anti-vibration et fixez-la solidement.

Où trouver des pièces de rechange ou faire réparer ?

Contactez le service après-vente NEUMANN via leur site officiel ou un revendeur agréé. Ne tentez pas de réparer vous-même le microphone.

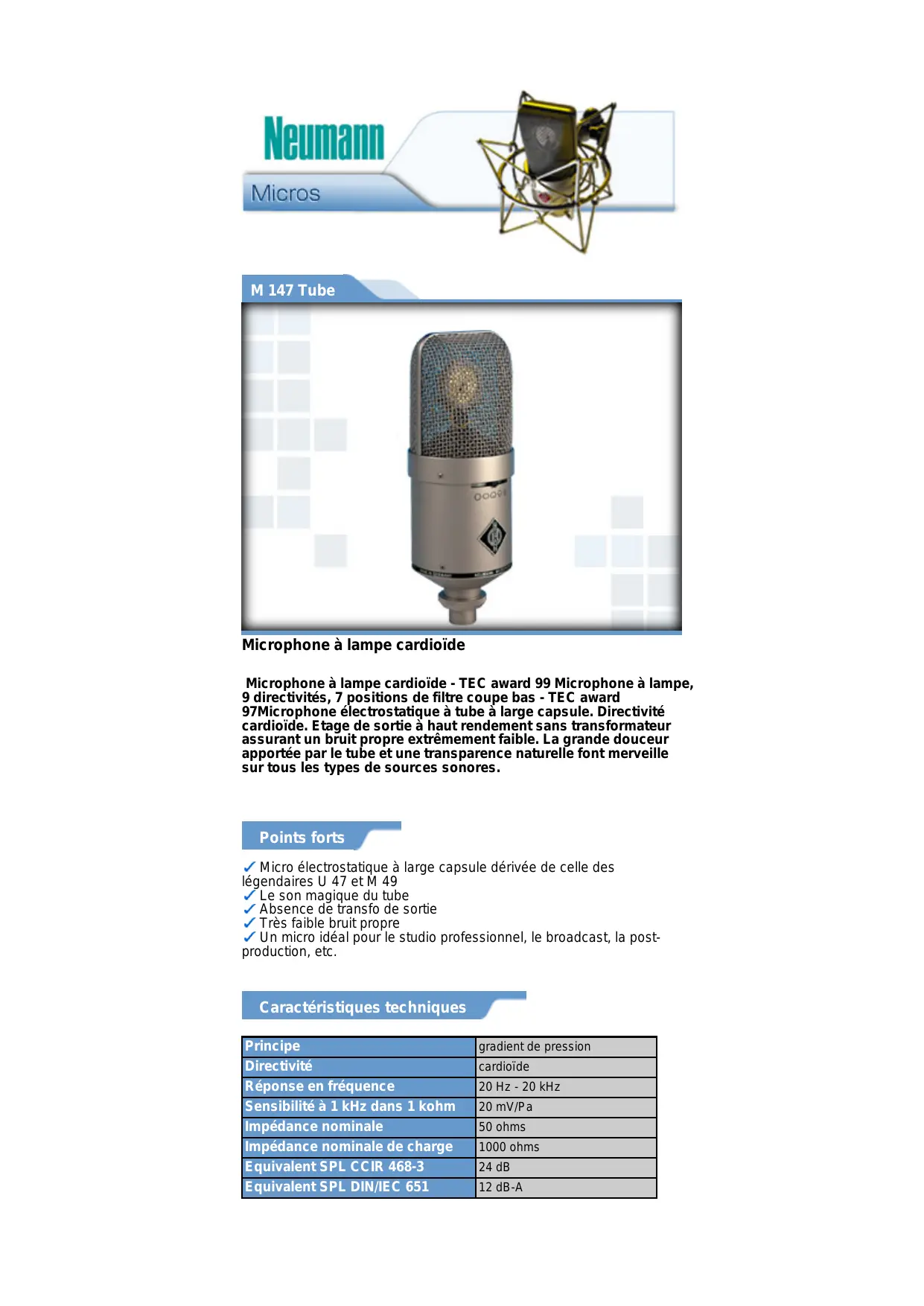

MODE D'EMPLOI M 147 TUBE NEUMANN

Microphone à lampe cardioïde

Microphone à lampe cardioïde - TEC award 99 Microphone à lampe, 9 directivités, 7 positions de filtré coupe bas - TEC award 97 Microphone electrostatique à tube à large capsule. Directivité cardioïde. Étage de sortie à haut rendement sans transformateur assurant un bruit propre extrêmement faible. La grande douceur apportée par le tube et une transparence naturelle font merveille sur tous les types de sources sonores.

Points forts

✓ Micro electrostatique à large capsule dérivée de celle des légendaires U 47 et M 49 Le son magique du tube Absence de transfo de sortie Très faible bruit propre ✓ Un micro idéal pour le studio professionnel, le broadcast, la post-production, etc.

Caractéristiques techniques

Principe	gradient de pression
Directivité	cardioïde
Réponse en fréquence	20 Hz - 20 kHz
Sensibilité à 1 kHz dans 1 kohm	20 mV/Pa
Impédance nominale	50 ohms
Impédance nominale de charge	1000 ohms
Equivalent SPL CCIR 468-3	24 dB
Equivalent SPL DIN/IEC 651	12 dB-A
Rapport S/B CCIR 468-3	70 dB
Rapport S/B DIN/IEC 651	82 dB
Maximum SPL (Tube) pour DHT < 0.5% (< 5%)	102 (122) dB
Alimentation	N 149 A
Consommation	3 mA
Connecteurs	(micro) DIN 8F - (alimentation) XLR3
Poids	env. 460 g
Diamètre	57 mm
Longueur	142 mm
