INSTANT TV PCI+FM PTV-351 - Carte TV ADS TECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte TV interne PCI
Marque	ADS Tech
Modèle	Instant TV PCI+FM PTV-351
Interface	PCI (32 bits, 5 V)
Fonctions principales	Réception TV analogique, radio FM, capture vidéo, entrée vidéo composite (via câble breakout)
Connectique	Antenne TV (coaxiale), antenne FM (PTV-351), entrée audio RCA, port récepteur IR, connecteur 8 broches pour breakout
Récepteur radio FM	Oui (intégré, modèle PTV-351)
Résolution de capture	Jusqu'à 720×576 (PAL) ou 720×480 (NTSC)
Formats vidéo supportés	MPEG-1, MPEG-2, MPEG-4 (via logiciel PVR)
Télécommande	IR (récepteur inclus, télécommande non mentionnée)
Logiciel inclus	Application Instant TV PVR (visionnage, enregistrement, capture d'images)
Compatibilité OS	Windows XP et versions ultérieures
Alimentation	Via le slot PCI (5 V)
Consommation électrique	Environ 5 W (estimation)
Dimensions (L×l×h)	Environ 145 × 65 × 15 mm (format carte PCI standard)
Poids	Environ 100 g (estimation)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	20 % à 80 % (sans condensation)
Matériau	Circuit imprimé avec composants électroniques, connecteurs métalliques
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Installer la carte uniquement ordinateur éteint ; respecter les précautions ESD
Pièces détachées et réparabilité	Non disponible (carte électronique non réparable par l'utilisateur)

FOIRE AUX QUESTIONS - INSTANT TV PCI+FM PTV-351 ADS TECH

Comment installer la carte Instant TV PCI dans mon ordinateur ?

Éteignez l'ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI libre, vissez-la, puis refermez. Branchez l'antenne TV et le câble audio à la carte son. Allumez le PC et installez les pilotes depuis le CD fourni.

Quels systèmes d'exploitation sont supportés ?

Windows XP et versions ultérieures. Sous Windows 10, les pilotes peuvent nécessiter une installation manuelle via le CD.

Comment brancher une source vidéo externe (magnétoscope, lecteur DVD) ?

Utilisez le câble breakout 8 broches inclus. Connectez-le à la carte, puis reliez les sorties vidéo composite et audio de votre source aux entrées correspondantes du câble.

L'antenne FM est-elle obligatoire pour écouter la radio ?

Oui, pour le modèle PTV-351, branchez l'antenne FM fournie au port FM de la carte. Sans antenne, la réception FM sera très faible ou inexistante.

Comment configurer la liste des chaînes TV ?

Lancez l'application Instant TV PVR (Démarrer > ADS Tech > Instant TV PVR). Suivez l'assistant de configuration pour scanner les chaînes disponibles sur votre réseau câblé ou antenne.

Pourquoi n'y a-t-il pas de son lorsque je regarde la TV ?

Vérifiez que le câble audio est bien branché de la carte à l'entrée line-in de votre carte son. Assurez-vous également que le volume n'est pas coupé dans l'application PVR et dans Windows.

Puis-je enregistrer une émission TV sur mon disque dur ?

Oui, avec l'application Instant TV PVR vous pouvez capturer la vidéo en temps réel au format MPEG. Cliquez sur le bouton d'enregistrement et choisissez le dossier de destination.

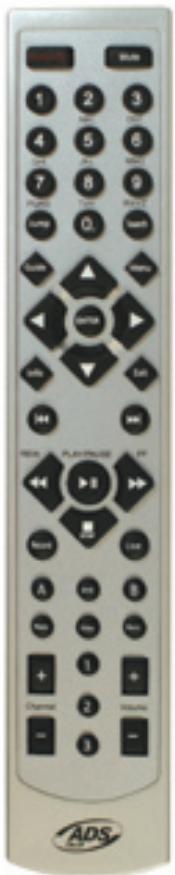

La télécommande ne fonctionne pas, que faire ?

Vérifiez que le récepteur IR est bien branché au port distant de la carte. Assurez-vous que les piles de la télécommande sont fonctionnelles et que rien n'obstrue le capteur.

Que faire si Windows ne détecte pas la carte ?

Vérifiez que la carte est correctement enfoncée dans le slot PCI. Essayez un autre slot si possible. Assurez-vous que le CD de pilotes est dans le lecteur au démarrage ; sinon, lancez manuellement le programme d'installation depuis le CD.

Comment nettoyer la carte TV ?

Débranchez l'ordinateur et retirez la carte. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez aucun produit liquide ou abrasif.

MODE D'EMPLOI INSTANT TV PCI+FM PTV-351 ADS TECH

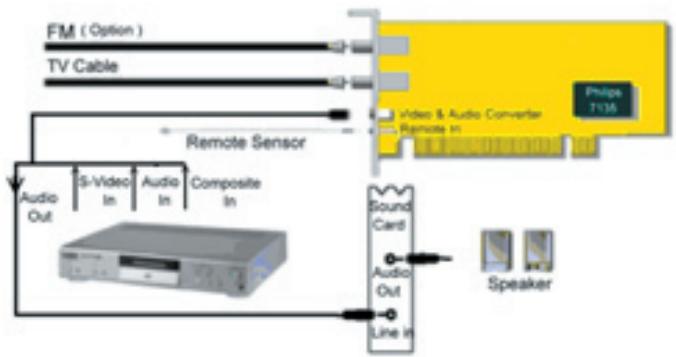

L'unité instant TV PGI:

• Enlevez l'unité de l'emballage
• Ouvrez votre ordinateur et localisez une fente PCI disponible, assurez-vous que votre ordinateur est éteint!
• Installez la carte Instant TV PCI dans une fente PCI disponible et vissez la
• Fermez le boîtier de l'ordinateur
• Branchez le câble audio dans la prise d'entrée RCA sur votre carte de son
• Branchez l'antenne ou le cable TV à l'entrée de TV sur l'instant TV PCI
• Pour brancher d'autres dispositifs, reliez le câble « breakout » 8 pin inclus dans l'arrière de l'unité. Ceci vous permet de relier des magnétoscopes et des lecteurs DVD et de montrer la vidéo et de capturer même la vidéo de ces sources
• Branchez l'antenne MF au port MF (PTV-351 uniquement)
• Branchez le récepteur IR au port distant
• Veuillez rallumer votre ordinateur - votre matériel Instant TV PCI est maintenant installé.

Les pilotes de l'instant TV PCI:

• Assurez-vous que le CD est dans le lecteur de CD-ROM quand vous mettez votre ordinateur en marche.
• Windows XP ou les versions plus récentes de l'OS Windows n'essayeront pas de charger des pilotes pour la carte automatique.
• Si les pilotes ne chargent pas, l'écran « Autorun » d'ADS apparaitra et vous pouvez manuellement cliquer le bouton d'installation de pilote et installer le pilote manuellement.
• Une fois que les pilotes sont installés, votre PC doit être redémarré

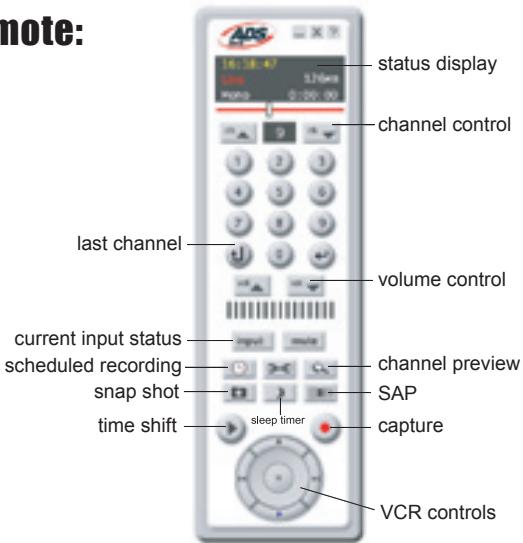

L'application PVR de l'instant TV PCI:

• L'application de PVR peut être installée en cliquant sur le bouton PVR PLUS de l'écran « Autorun » d'ADS Tech
• L'application PVR vous permet de regarder la TV, changer les chaînes, capturer la vente ou les images.
• Une fois que l'application est installée, veuillez lancer l'application. Vous pouvez la trouver sous DEMARRER -> ADS TECH -> INSTANT TV PVR et suivez les instructions décran pour programmer votre liste de chaînes de TV
• Vous avez maintenant installé votre application Instant TV PVR.
