206876 - CONTROL PLAN - Schéma électrique BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Schéma électrique de contrôle
Marque	BARTSCHER
Modèle	206876 - CONTROL PLAN
Dimensions (approx.)	297 x 420 mm (format A3)
Poids (approx.)	0,1 kg
Alimentation	Sans objet (schéma électrique)
Fonctions principales	Représentation des connexions électriques pour appareil de cuisson
Composants répertoriés	Transformateur AL, rétroéclairage BL, voyant thermostat HL2, résistance R1, interrupteur général SA1, thermostat ST1, bornier X1
Entretien et nettoyage	Conserver à plat au sec, éviter pliures et taches
Sécurité	Ne pas utiliser comme outil de travail, document technique uniquement
Pièces détachées et réparabilité	Non applicable, document en un seul exemplaire
Informations générales	Notice d'utilisation et mode d'emploi gratuit au format PDF
Langues disponibles	FR, GB, DE, ES, IT

FOIRE AUX QUESTIONS - 206876 - CONTROL PLAN BARTSCHER

Que contient le schéma électrique 206876 - CONTROL PLAN ?

Ce schéma liste les principaux composants électriques : transformateur AL, rétroéclairage BL, voyant thermostat HL2, résistance R1, interrupteur général SA1, thermostat ST1 et bornier X1.

Comment lire les symboles sur le schéma ?

Chaque composant est identifié par un code (ex: R1 pour résistance) et sa fonction est décrite en plusieurs langues. Reportez-vous à la légende incluse dans le document.

Puis-je utiliser ce schéma pour réparer mon appareil ?

Oui, ce schéma est conçu pour le dépannage. Il permet d'identifier les connexions et de remplacer les pièces défectueuses.

Quels types d'appareils utilisent ce plan de contrôle ?

Il est destiné à des appareils de cuisson équipés d'un thermostat et d'une résistance (ex: fours, cuisinières).

Le schéma est-il disponible en couleurs ?

Le fichier PDF original peut être en noir et blanc ou en couleur selon la version téléchargée.

Comment télécharger la notice complète ?

Cliquez sur le bouton 'Télécharger' sur la page du produit pour obtenir le PDF gratuit.

Que faire si je ne trouve pas mon composant sur le schéma ?

Vérifiez les codes (AL, BL, HL2, R1, SA1, ST1, X1). Si manquant, consultez un service après-vente.

Le schéma est-il à l'échelle ?

Non, c'est un schéma électrique fonctionnel, les distances et tailles ne sont pas respectées.

Puis-je imprimer le schéma ?

Oui, imprimez-le sur du papier A3 ou A4 selon vos besoins, en veillant à conserver la lisibilité.

Comment identifier la position de la résistance R1 dans mon appareil ?

Sur le schéma, R1 figure entre l'interrupteur SA1 et le thermostat ST1. Dans l'appareil, elle se trouve généralement près de la cavité de cuisson.

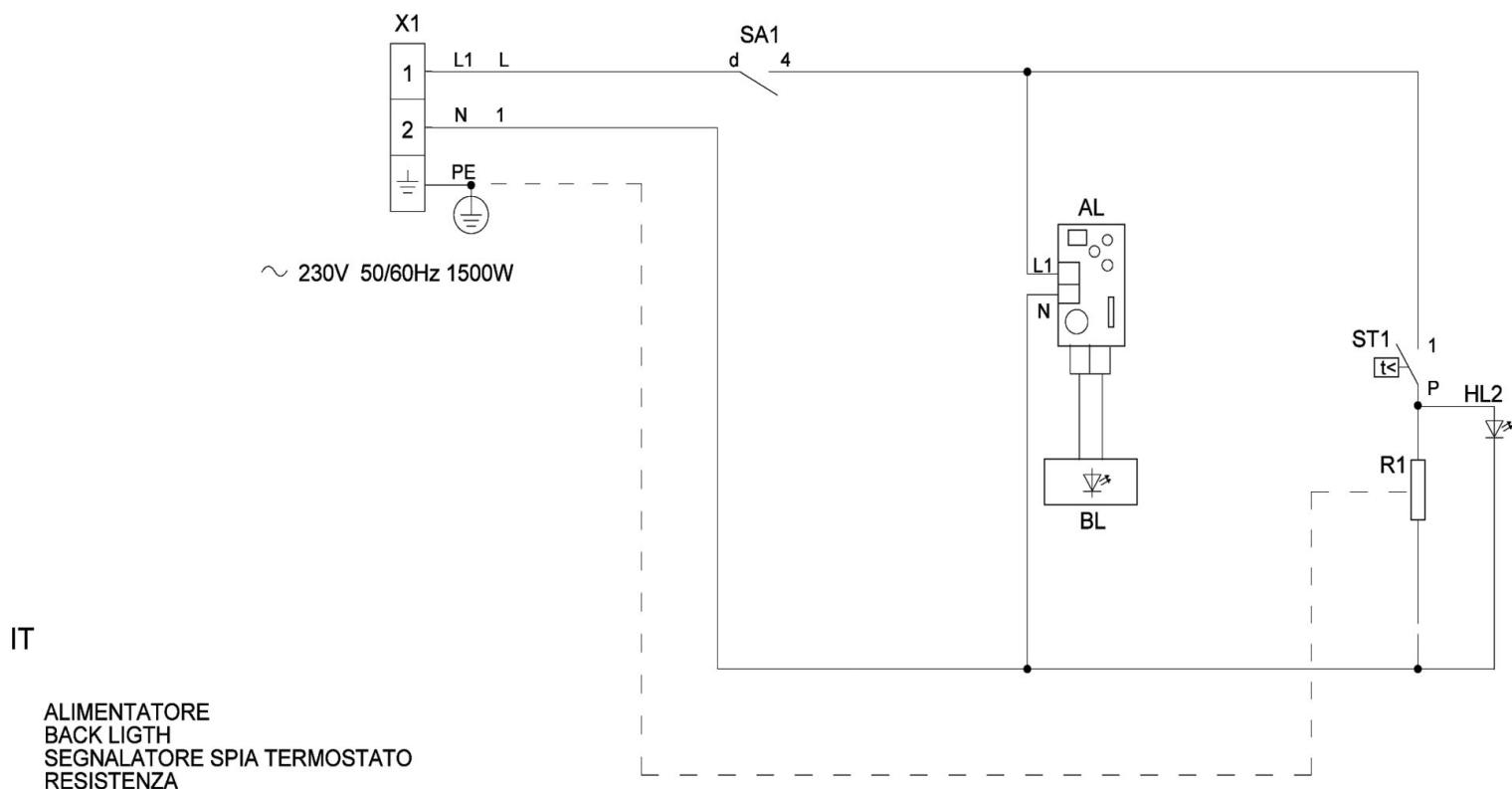

MODE D'EMPLOI 206876 - CONTROL PLAN BARTSCHER

ALIMENTATORE
BL BACK LIGTH
HL2 SEGNALATORE SPIA TERMOSTATO
R1 RESISTENZA
SA1 INTERRUPTTORE GENERALE
ST1 TERMOSTATO DI COTTURA
X1 MORSETTIERA DI ALIMENTAZIONE

GB

AL TRANSFORMER
BL BACK LIGTH -
HL2 LIGHT THERMOSTAT
R1 HEATING ELEMENT
SA1 MAIN SWITCH
ST1 COKING THERMOSTAT
X1 SUPPLY TERMINAL BOARD

FR

AL TRANSFORMATEUR
BL BACK LIGTH -
HL2 LAMPE THERMOSTAT
R1 RESISTANCE
SA1 INTERRUPTEUR GENERAL
ST1 THERMOSTAT
X1 BORNE ALIMENTATION

DE

AL TRANSFORMATOR
BL HINTERGRUNDBELEUCHTUNG
HL2 KONTROLLLAMPE
R1 HEIZKÖRPER
SA1 EIN-AUSSCHALTER
ST1 THERMOSTAT GARRAUM
X1 VERSORGUNGSKLEMMLEISTE

ES

AL TRANSFORMADOR
BL BACK LIGTH -
HL2 LAMPE TERMOSTATO
R1 RESISTANCIA
SA1 INTERRUPTOR GENERAL
ST1 TERMOSTATO
X1 REGLETE DE ALIMENTACION
