MODE D'EMPLOI NA-C 152 XS NAIM1
Afin de respecter les réglementations Européennes de sécurité en vigueur, il est impératif d'utiliser les connecteurs d'enceintes, fournis avec les amplificateurs et enceintes Naim.
Ne permettre enaucun cas de modification de votrematériel Naim sans prenred contact au préalable avecl'usine Naim,votrec revendeur ouvoire distributeur.Toutemodification non autorisée entrainerait la nullité de lagarantie.
Le matériel ne doit pas etre exposé aux coulures ni aux éclaboussures, donc aucun objet contenant un liquide, comme par exemple un vase, ne doit etre posé dessus.
Pour votre propre sécurité, ne jamais ouvrir le matériel Naim sans l'avoir débranché du secteur.
Attention: Les apparéils de classe 1 doivent être branchés exclusivement à une prise secteur munie d'une protection par mise à la terre.
Lorsqu'une prise secteur ou un prolongateur est utilisé comme dispositif de débranchement, celui-ci doit rester facilement accessible. Pour débrancher le matériel, débrancher la prise de courant au niveau de la prise murale.
L'étiquette suivante est accrochée à tout matériel électrique branché sur le secteur.
(ATTENTION: CET APPAREIL DOIT ETRE MIS A LA TERRE)
NOTA
Cet apparéil a été vérifié et certifié conforme aux exigences CEM et aux Normes de Sécurité, et le cas échéant, est également conforme aux limites admissibles pour les dispositifs numériques de classe B, selon la Partie 15 de la Réglementation FCC.
Ces limites visent à assurer une protection raisonnable contre les perturbations nuisibles dans les installations privées. Le matériel génére, utilise et peut émettre des fréquences radio, et en cas d'utilisation ou d'installation contraire aux directives, peut perturber les communications radio. il n'y a cependant aucune garantie qu'une installation donnée ne générale pas d'interférences radio. Si ce matériel perturbe les réceptions radio ou télévisées, ce qui peut être confirmé en l'allumant et l'éteignant, il est préconisé d'adopter une ou plusieurs des mesures suivantes :
Réorienter ou repositionner l'antenne de réception.
Augmenter la distance entre le matériel et le récepteur.
Brancher le matériel sur une prise murale raccordée à un circuit différent de celui du récepteur.
Consulter votre revendeur Naim ou un technician spécialisé en radio/TV.

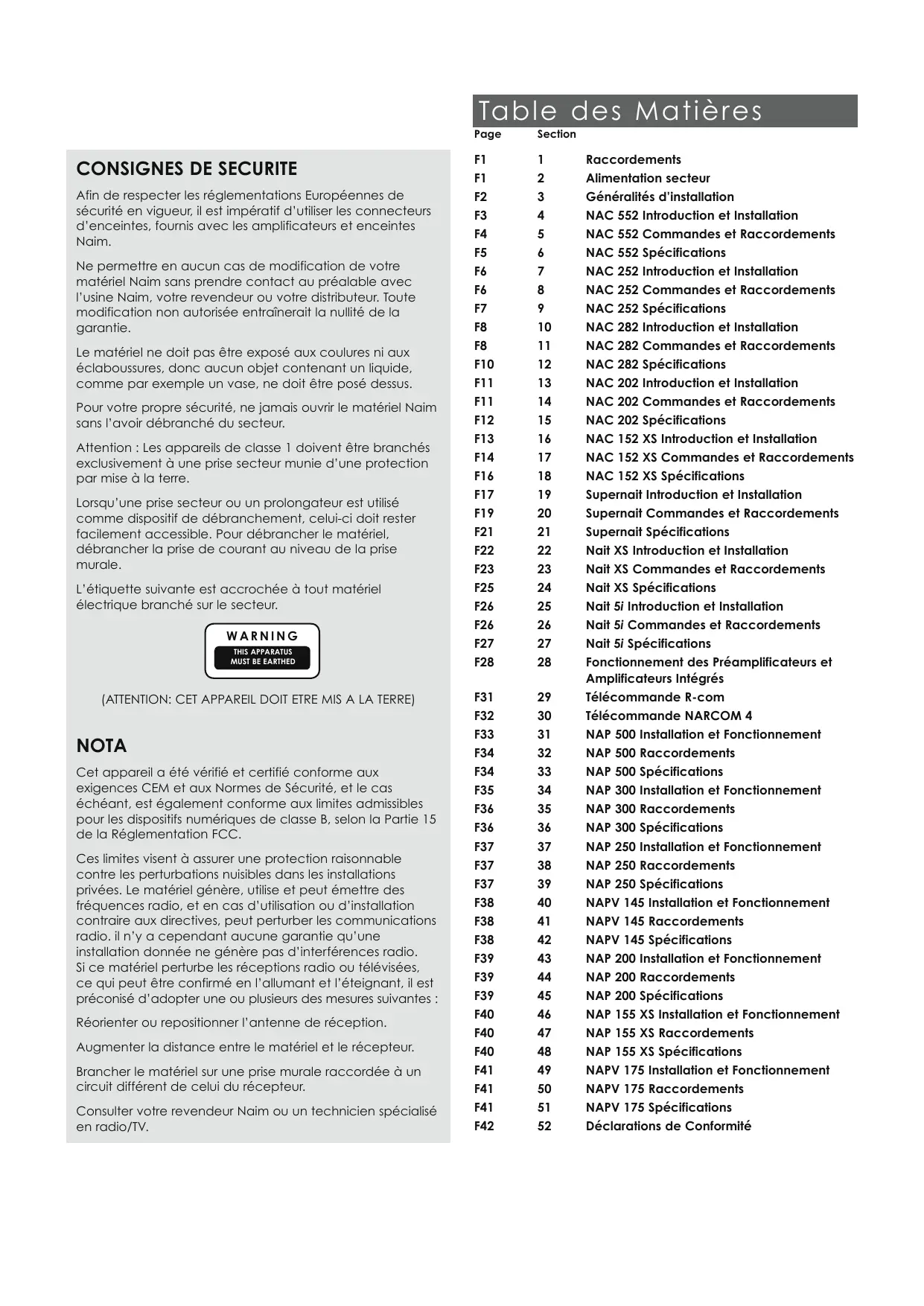

Table des Matieres
Page Section
F1 1 Raccordements
F1 2 Alimentation secteur
F2 3 Généralités d'installation
F3 4 NAC 552 Introduction et Installation
F4 5 NAC 552 Commandes et Raccordements
F6 8 NAC 252 Commandes et Raccordements
F7 9 NAC 252 Specifications
F8 10 NAC 282 Introduction et Installation
F8 11 NAC 282 Commandes et Raccordements
F10 12 NAC 282 Specifications
F11 13 NAC 202 Introduction et Installation
F11 14 NAC 202 Commandes et Raccordements
F12 15 NAC 202 Specifications
F13 16 NAC 152 XS Introduction et Installation
F14 17 NAC 152 XS Commandes et Raccordements
F16 18 NAC 152 XS Specifications
F17 19 Supernait Introduction et Installation
F19 20 Supernait Commandes et Raccordements
F21 21 Supernait Specifications
F22 22 Nait XS Introduction et Installation
F23 23 Nait XS Commandes et Raccordements
F25 24 Nait XS Specifications
F26 25 Nait 5i Introduction et Installation
F26 26 Nait 5i Commandes et Raccordements
F27 27 Nait 5i Specifications
F28 28 Fonctionnement des Préamplificateurs et Amplificateurs Integres
F31 29 Telecommande R-com
F33 31 NAP 500 Installation et Fonctionnement
F34 33 NAP 500 Spécifications
F35 34 NAP 300 Installation et Fonctionnement
F36 36 NAP 300 Spécifications
F37 37 NAP 250 Installation et Fonctionnement
F37 39 NAP 250 Spécifications
F38 40 NAPV 145 Installation et Fonctionnement
F38 41 NAPV 145 Raccordements
F38 42 NAPV 145 Spécifications
F39 43 NAP 200 Installation et Fonctionnement
F39 45 NAP 200 Spécifications
F40 46 NAP 155 XS Installation et Fonctionnement
F41 49 NAPV 175 Installation et Fonctionnement
F41 50 NAPV 175 Raccordements
F41 51 NAPV 175 Spécifications
F42 52 Déclarations de Conformité
Introduction
La conception des produits Naim Audio vise en premier lieu les performances. Une installation minutieuse est nécessaire pour assurer la réalisation de tout leur potentiel. Ce manuel couvre les preamplificateurs, amplificateurs integres et amplificateurs de puissance. Le manuel commence par des informations générales concernant l'installation et les avertissements réglementaires sur la sécurité. Les informations spécifiques aux différents produits commencent en Section 4.
1 Branchements
Pour des raisons de sécurité et pour garantir les performances, il est primordial de ne pas modifier les cables standards fournis avec l'appareil.
1.1 Câbles de modulation
Si plusieurs possibilités sont offertes au niveau de l'installation de votre matériel, les prises DIN doivent être utilisées en préférence aux prises RCA. Une extrémité de chaque cable de modulation Naim est pourvue d'un collier identifient les sens de branchement optimal. Ce collier indique l'extrémité qui doit être branchée à la source du signal.
Les prises de modulation mâles et fémelles doivent être maintenues propres et exemples de corrosion. La manière la plus facile de les nettoyer est d'étéindre tout le matériel, débrancher toutes les prises mâles de leurs prises fémelles, puis de les y réinsérer. Les produits de nettoyage des contacts et disposifits "d'amélioration" ne sont pas recommendés, car le film déposé peut dégrader le son.
1.2 Câbles de raccordement des enceintes
Les câbles de raccordement des enceintes sont d'une importance primordiale. Ils doivent avoir une longueur minimum de 3,5 mètres et doivent être de longueur égale. La longueur maximum généralement recommendée, est de 20 mètres, néanmoins, des câbles plus longs peuvent être utilisés avec certains amplificateurs Naim.
La conception de certains amplificateurs Naim nécessite l'utilisation exclusive de cable de raccordement des enceintes Naim, et l'utilisation de cables de fabrication différente risque de dégrader les performances, voire endommager l'amplificateur. Les autres amplificateurs Naim peuvent être utilisés avec n'importe quel cable de raccordement d'enceintes de bonne qualité, mais nous recommendons néanmoins l'utilisation de cables Naim. Le cable Naim est directionnel et doit être orienté de manière que les flèches imprimées sur l'isolement soient dirigées vers les enceintes. Les connecteurs d'enceintes Naim livrés sont conformes à la reglementation européen sur la sécurité, et doivent être utilisés.
Contacter votre revendeur pour de plus amples informations concernant les câbles d'enceintes et les connecteurs.
2 Alimentation électrique
Ne pas cabler de résistances sensibles à la tension, ni de réducteur de bruit au niveau des prises secteurs, car ceux-ci dégrdent l'alimentation et le son.
2.1 Câblage de la prise d'alimentation électriche
Dans certains pays, la prise secteur doit être installée sur le cable d'alimentation fourni. comme les couleurs des fils du cable d'alimentation peuvent ne pas correspondre aux codes couleurs identifient les cosses de la prise, respecter impératifement le schéma suivant :
Le fil VERT ET JAUNE doit être relié à la cosse de la prise identifiée par la dette E ou par le symbole de sécurité de la terre, ou de couleur VERTE ou VERTE ET JAUNE.
Le fil BLEU doit'être relié à la cosse de la prise identifiée par la dette N ou de couleur NOIRE.
Le fil MARRON doit être relié à la cosse de la prise identifiée par la dette L ou de couleur ROUGE.
2.2 Fusibles de protection
Le matériel Naim branché sur secteur est protégé par un fusible d'alimentation, en face arrière, à proximité de la prise fémelle d'alimentation secteur. En cas de nécessité, replacer le fusible exclusivement avec le fusible de rechange fourni, ou par un fusible identique. En cas de fusible grillé à répétition, contacter votre revendeur ou Naim pour étudier le problème.
2.3 Prises secteur moulées
Si, pour une raison quelconque, le cable d'alimentation est sectionné afin de déposer la prise secteur moulée, la prise doit IMPERATIVEMENT être éliminée d'une manière qui la rend complètement inutilisable. Un risque considérable de chocolélectrique existe si jamais la prise sectionnée est insérée dans une prise murale.
2.4 Circuits et cables secteurs
Les systèmes hi-fi partagent habituèlement le circuit secteur avec d'autres appareils menagers dont certains peuvent déformer la forme de l'onde de l'alimentation secteur. Cette déformation peut, à son tour, entraîner un bourdonnement mécanique dans les transformateurs d'alimentation. Certains transformateurs Naim sont de dimensions importantes, ce qui les rend particulièrement sensibles à ce genre de déformation, et il faudra évientuellement en tener compte lors du besoin de l'implantation de votre matériel.
Le bourdonnement des transformateurs n'est pas transmis par les enceintes et n'exerce aucune influence sur les performances du système, néanmoins, l'utilisation d'un circuit secteur séparé permet souvent de le réduire. Un tel circuit (de préférence protégé par un fusible de 30 ou 45 ampères) conduira aussi, en général, à des performances accrues. Pour l'installation d'un circuit secteur séparé, demander l'avis d'un électricien qualifié.
Introduction
Il n'est pas recommandé de replacer les cordons et prises d'alimentation fournies par d'autres modèles, car ceux-ci ont été sélectionnés pour assurer les valeurs performances possibles.
3 Installation générale
Le matériel Naim est donc pour garantir les importantes performances possibles en évitant tant que possible, tout compromis. Ceci peut donner lieu à des circonstances qui sont inattendues. Les notes ci-dessous contiennent des recom-mandations spécifiques au matériel Naim, ainsi que des aver-fissements plus généraux concernant l'utilisation des apparêls audio domestiques. Veuillez les étudier attentivement.
3.1 Implantation du matériel
Afin de diminuer le risque de bourdonnement audible par les enceintes, les alimentations et amplificateurs de puissance doivent être positionnés à une distance raisonnable du reste du matériel. La distance de séparation maximale pour le matériel connecté est cette admise par le cordon de modulation standard fourni.
Certains équipements Naim sont particulièrement lourds.
Vérifier le poids du matériel avant de le soulever et si nécessaire travailler à plusieurs personnes pour pouvoir lemettre en place en toute sécurité.
Assurez-vous que votre support de matériel ou votre table, est capable de résister au poids et assure une bonne stabilité.
Certaines enceintes et leurs supports sont équipés de pointes. Faire très attention en les mettant en place ou en les déplaçant, pour éviter toute possibilité de blessure corporelle ou d'endommagement des cables ou des surfaces de soutien. Des dispositifs de protection du sol sont disponibles auprès de votre revendeur, afin de protégger les sols non munis de tapis.
3.2 Mise sous tension
Les sources et les alimentations doivent être mises sous tension avant les amplificateurs de puissance. Toutjours éteindre les amplificateurs et attendre au moins une minute avant de brancher ou débrancher de cables. Toutjours utiliser l'interrupteur de mise sous tension只想 qu'un interrupteur de prise murale.
Un coup sourd peut être émis par les enceintes à la mise sous tension des amplificateurs de puissance. Ceci est tout à fait normal, ne détiertoire pas les enceintes, et n'est pas indicatif d'un défaut ou problème. Un léger "ploc" peut également être émis peu de temps après avoir étéint le matériel.
3.3 Rodage
Le matériel Naim demande un temps considérable de rodage avant de délivrer toutes ses performances. Cette période peut varier, mais sous certaines conditions, la qualité du son peut continuer de s'améliorer pendant un mois. Des performances françaises et plus homogènes sont obtenues lorsque le matériel est laissé sous tension pendant longtemps. Il faut cependant penser que le matériel sous tension est plus susceptible d'être endommagé en cas d'orage.
3.4 Interférences radio
Sous certaines conditions, selon le lieu du domicile et de la configuration de la mise à la terre, il est possible d'entendre des interférences radio. Les réglementations de radiocommunications dans certain pays admettent des niveaux d'émission en fréquence radio très importants, et le可以选择 ainsi que le positionnement précis du matériel peuvent devenir très critiques. La sensibilité aux interférences radio est liée à l'importante bande passante nécessaire à la bonne qualité du son. Un kit de filtrte des fréquences radio est disponible pour certains matériels Naim, mais la qualité du son diminue progressively au fur et à mesure de l'installation des différents éléments du kit. Dans des cas extrêmes d'interférences radio, il se peut que le matériel Naim ne soit pas adapté.
3.5 Précautions à prendre contre la foudre
Le matériel Naim est susceptible d'être endommagé par la foudre et doit être éteint et débranché du secteur lorsqu'il y a un risque d'orage. Pour une protection totale, toutes les prises secteur et les évventuels câbles d'antennes doivent être débranchés en cas d'inutilisation.
3.6 En cas de problème
La protection des consommateurs varie d'un pays à l'autre. Dans la plupart des pays, un revendeur doit être préférent repreneut tout matériel vendu si celui-ci ne peut pas fonctionner correctement. Le problème peut provenir d'un défaut du système ou de son installation, il est donc essentiel d'utiliser toutes les connaissances de diagnostic de votre revendeur. Veuillez contacter vous revendeur ou Naim directement, si vous n'arrivez pas à résoudre un problème.
Certains matériels Naim existent en version spéciale pour les différents pays, et il n'est donc pas praticque d'organiser des garanties internationales. Veuillez donc interroger votre revendeur concernant les garanties applicables dans votre pays. Vous pouvez néanmoins contacter Naim directement, si nécessaire, pour des renseignements et recommandations.
3.7 Réparation et remise à niveau
Il est essentiel que les réparations et les remises à niveau soient effectuees exclusivement par un revendeur Naim autorise, ou a l'usine meme de Naim. De nombreux composants sont specifquement fabriqués, testés ou appairés et une piece de remplacement adaptee n'est souvent pas disponible d'une autre source.
Le contact direct avec Naim pour obtenir des informations concernant les réparations ou les remises à niveau, doit être effectué d'abord auprès du Service à la clientèle :
Telephone: +44 (0)1722 42 66 00
E-mail: info@naimaudio.com
Veuiliez indiquer le numéro de série du produit concerné (indiqué en face arrêté) dans toute communication.
4 NAC 552 Introduction et Installation
Le préamplificateur NAC 552 ne dispose pas d'alimentation interne, et ne peut être utilisé qu'en association avec une alimentation NAC 552PS. Le schéma 5.3 illustrate les raccordements entre le NAC 552 et son alimentation.
Les quatre vis de transport en dessous du boîtier du NAC 552 doivent être retirees avant son utilisation, et doivent être remises en place en cas de conditionnement pour expédition. Ces vis de transport ne doivent être utilisées avecaucun autre appeareil Naim. Ne jamais returner le NAC 552 lorsque les vis de transport sont retirees.
Le préamplificateur et son alimentation doivent être installés sur un support dédié, spécialement concu à cet effet. Ne poser ni l'un ni l'autre directement sur un autre apparéil. Bien vérifier que le préamplificateur est de niveau.
Le préamplificateur et son alimentation doivent être installés dans leur position définitive avant de brancher les cables et de les metres en marche. Vérifier que les amplificateurs de puissance sont éteints et que le volume du préamplificateur est diminué avant d'allumer l'alimentation. Le bouton marche/arrêt est situé en façade de l'alimentation.
L'alimentation est lourde, et il est important de faire attention pour la soulever ou la déplacer. Bien s'assurer que la surface devant la recevoir est capable de résister à son poids.
Les paragraphs ci-dessous de la Section 4 décrivent les caractéristiques d'installation et les fonctions spécifiques du NAC 552. Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
Les télécommandes R-Com et NARCOM 4 sont toutes les deux fournies d'origine avec le NAC 552. La télécommande R-Com est adaptée aux utilisations courantes, alors que la NARCOM 4 sert à la programmation et à la configuration par télécommande.
Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
4.1 Entrées Sources et Sorties d'Enregistrement
Les boutons de selection des entrées, disposés dans la rangée supérieure, seront à selectionner le signal source à diriger vers l'amplificateur de puissance et les enceintes. Les boutons correspondants dans la rangée inférieure seront à selectionner le signal à diriger vers les sorties d'enregistrement du préamplificateur.
La séparation des boutons de sélection des sources et d'enregistrement permet d'écouter une source (par exemple le lecteur de CD) alors qu'une autre source (par exemple le tuner) est selectionnée pour l'enregistrement.
Note : Il est possible de verrouiller les commandes d'enregistrement afin d'éviter une désélection accidentelle lors de l'enregistrement. Le verrouillage d'enregistrement est sélectionné ou désélectionné en appuyant sur le bouton source mono quatre fois en moins de six secondes.
Le NAC 552 est équipé de fémoins lumineux en façade arrière au-dessus de chaque prise d'entrée. Ces fémoins s'éclaient pour indiquer l'entrée sélection et seront à configurer la cartographie des entrées et à la programmation.
4.2 Affection des prises d'entrées
Les différentes prises d'entrées du NAC 552 peuvent être sélectionnées à partir de n'importe lequel des boutons. Par exemple, alors que la configuration par défaut du NAC 552 consiste à selectionner la prise d'entrée N^2 au moyen du bouton de selection CD, la programmation personalisée permet de selectionner n'importe laquelle des prises d'entrées au moyen du bouton de selection CD. L'affection
de chaque bouton d'enregistrement suit celle du bouton correspondant de selection de source.
La configuration de l'affection des entrées est accessible par le mode programmation du NAC 552. Pour activer (ou quitter) le mode programmation, appuyer et maintainir la touche prog de la télécommande (en mode préamplificateur). L'activation du mode programmation est indiquée par le clignotement du témoin lumineux de la commande de volume en façade et par l'extinction de l'éclairage des boutons de selection d'enregistrement.
Note: Si aucune fonction n'est utilisé dans les cinq minutes qui suivent l'activation du mode programmation, le NAC 552 se remet automatiquement en mode normal.
N'importe lequel des six boutons de selection de source peut etre affecte a n'importe laquelle des entrées stereo (sept prises DIN et deux paires de prises RCA) en facaade arriere. En mode programmation, lorsqu'une entree source est selectionnee, un témoin lumineux s'éclaire en facaade arriere pour indiquer la prise d'entree qui y est affectee.
Pour modifier la prise d'entrée affectée à un bouton de sélection de source, appuyer sur le bouton de source correspondant puis utiliser les boutons mute et mono pour déplacer la prise d'entrée SéLECTIONNée. Si la prise d'entrée可以选择 est déjà affectée à un bouton de sélection de source, le témoin lumineux au-dessus de la prise d'entrée se mettra à clignoter. Il est possible d'affector une même prise d'entrée à plusieurs boutons de sélection de source, mais il n'est PAS possible d'affector plusieurs prises d'entrée au même bouton de sélection de source. Les fonctions record mute et mono
Préamplificateur NAC 552
de la télécommande peuvent également être utilisées pour configurer l'affection des entrées.
Pour quitter le mode de programmation, appuyer et maintainir la touche prog de la télécommande jusqu'à la restitution de l'éclairage des boutons de selection
d'enregistrement et l'arrêt du clignotement du témoin lumineux du bouton de volume.
Le Tableau 4.3 indique l'affectation par défaut des prises d'entrée du NAC 552.
4.3 Types de Prises et Affection par Défaut
N^ Prise Caracteristiques
d'entrée de la prise
1 Entrée DIN
2 Entrée DIN
3 Entrée DIN
4 Entrée/Sortie DIN avec capacité "gain unité"
5 Entrée/Sortie DIN avec capacité "gain unité"
6 Entrée/Sortie DIN
7 Entrée DIN, avec alimentation pour étage phono
8 Paire RCA
9 Paire RCA
Affectation par défaut du bouton de seLECTION de source
Non affectée
CD
TUNER
TAPE
AV
AUX 1
AUX 2
Non affectée
Non affectée
5 Commandes et Raccordements du NAC 552

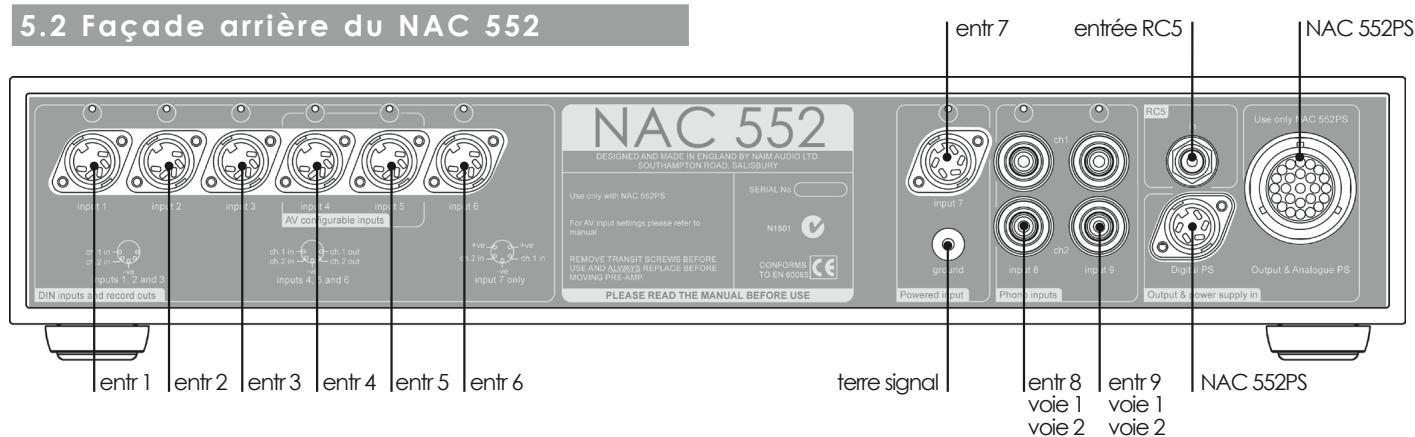

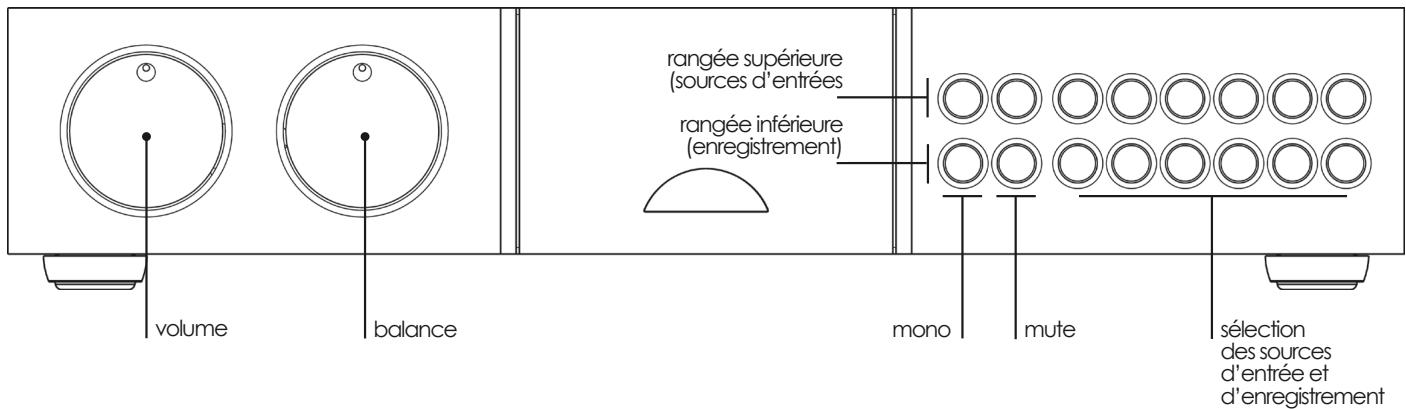

5.1 Façade avant du NAC 552

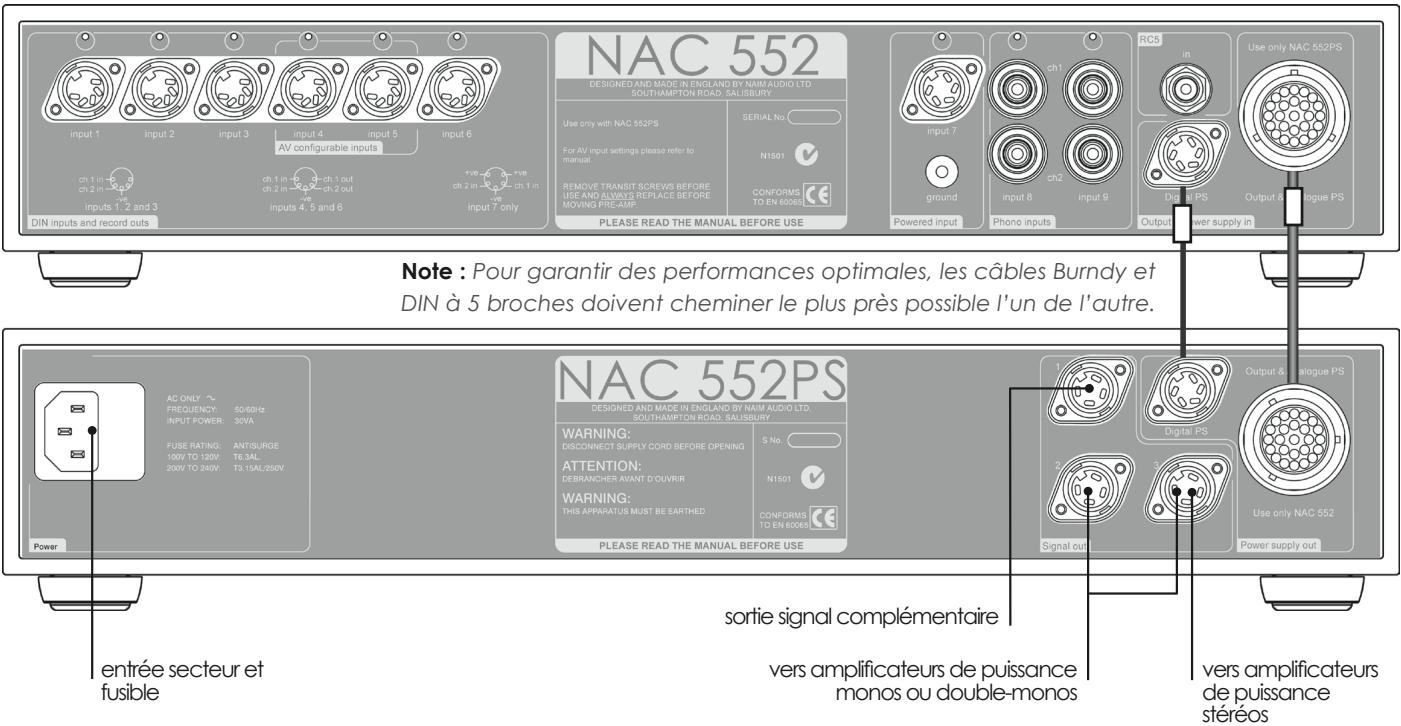

5.3 NAC 552 relié au NAC 552PS
6 Spécifications NAC 552 / NAC 552PS
Sensibilité des entrées : 75mV, 47kΩ
Marge de puissance: 40dB (toutes entrées, toutes
fréquences audio)
Niveau de sortie principal : 0,775V,< 50Ω
Niveau de sortie Tape : 75mV, 600Ω
Sorties d'alimentation aux : Pour étage phono Naim
Dimensions (H x L x P): 87 x 432 x 314mm chacun
Poids : NAC 552 : 12,9 kg
NAC 552PS : 13,9kg
Tension de secteur : 100-120V ou 220-240V, 50/60Hz
(NAC 552PS)
indicateur
d'orientation
de cable

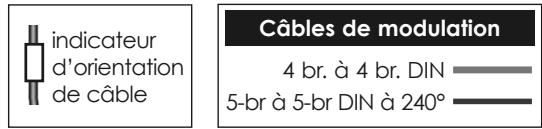

Cables de modulation
NAC 552 Burndy
5-br à 5-br DIN à 240^
Préamplificateur NAC 252
7 NAC 252 Introduction et Installation
Le préamplificateur NAC 252 ne dispose pas d'alimentation interne, et ne peut être utilisé qu'en association avec une alimentation externe Supercap. Le schéma 8.3 illustrate les raccordements entre le NAC 252 et son alimentation.
Le préamplificateur et son alimentation doivent être installés sur un support dédié, spécialement concu à cet effet. Ne poser ni l'un ni l'autre directement sur un autre apparéil. Bien vérifier que le préamplificateur est de niveau.
Le préamplificateur et son alimentation doivent être installés dans leur position définitive avant de brancher les cables et de les metres en marche. Vérifier que les amplificateurs de puissance sont éteints et que le volume du préamplificateur est diminué avant d'allumer l'alimentation. Le bouton marche/arrêt est situé en façade de l'alimentation.
L'alimentation est lourde, et il est important de faire attention pour la soulever ou la déplacer. Bien s'assurer que la surface devant la recevoir est capable de résister à son poids.
Les paragraphs ci-dessous de la Section 7 décrivent les caractéristiques d'installation et les fonctions spécifiques du NAC 252. Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
7.1 Entrées Sources et Sorties d'Enregistrement
Les boutons de selection des entrées, disposés dans la rangée supérieure, seront à selectionner le signal source à diriger vers l'amplificateur de puissance et les enceintes. Les boutons correspondants dans la rangée inférieure seront à selectionner le signal à diriger vers les sorties d'enregistrement du préamplificateur.
La séparation des boutons de sélection des sources et d'enregistrement permet d'écouter une source (par exemple le lecteur de CD) alors qu'une autre source (par exemple le tuner) est selectionnée pour l'enregistrement.
Note : Il est possible de verrouiller les commandes d'enregistrement afin d'éviter une désélection accidentelle lors de l'enregistrement. Le verrouillage d'enregistrement est sélectionné ou désélectionné en appuyant sur le bouton source mono quatre fois en moins de six secondes.
7.2 Affecation des prises d'entrees
Le NAC 252 dispose de six prises d'entrees DIN et deux paires de prises alternatives RCA. Les prises RCA peuvent être affectées individuellement aux boutons de selection CD et AUX 2, au lieu des prises DIN.
8 Commandes et Raccordements du NAC 252
8.1 Façade avant du NAC 252
La configuration de l'affection des entrées est accessible par le mode programmation du NAC 252. Pour activer (ou quitter) le mode programmation, appuyer et maintainir la touche prog de la télécommande (en mode préamplificateur). L'activation du mode programmation est indiquée par le clignotement du témoin lumineux de la commande de volume en façade et par l'extinction de l'éclairage des boutons de sélection d'enregistrement.
Note: Si aucune fonction n'est utilisée dans les cinq minutes qui suivent l'activation du mode programmation, le NAC 252 se remet automatiquement en mode normal. Lorsque le mode programmation a été activé, appuyer et maintainir la touche 1 de la télécommande pour sélectionner ou déslectionner les prises d'entrée RCA pour le bouton CD, de même appuyer et maintainir la touche 6 de la télécommande pour sélectionner ou déslectionner les prises d'entrée RCA pour le bouton AUX 2. De la même manière, on peut utiliser les boutons de selection d'entrée en façon pour sélectionner ou déslectionner les prises d'entrées RCA Le bouton de selection d'entrée clignote trois fois lorsque les prises RCA sont sélectionnées, et une fois lorsque la prise DIN est sélectionnée.
Pour quitter le mode de programmation, appuyer et maintainir la touche prog de la télécommande jusqu'à la restitution de l'éclairage des boutons de selection d'enregistrement et l'arrêt du clignotement du témoin lumineux du bouton de volume.
Préamplificateur NAC 252
Note : L'entrée AUX 2 du NAC 252 est équipée de 2 prises. La prise inférieure, pourvue d'origine d'un bouchon, est prévue pour un étage Phono Naim Audio et comprend une alimentation CC adaptée. Ces deux prises ne doivent pas'être utilisées en même temps.
Note : L'interface RS 232/comms est une évolution optionnelle. Elle peut être spécifiée au moment de la commande ou installée ultérieurement. Pour de plus amples informations, contactez votre distributeur local ou Naim Audio directement.

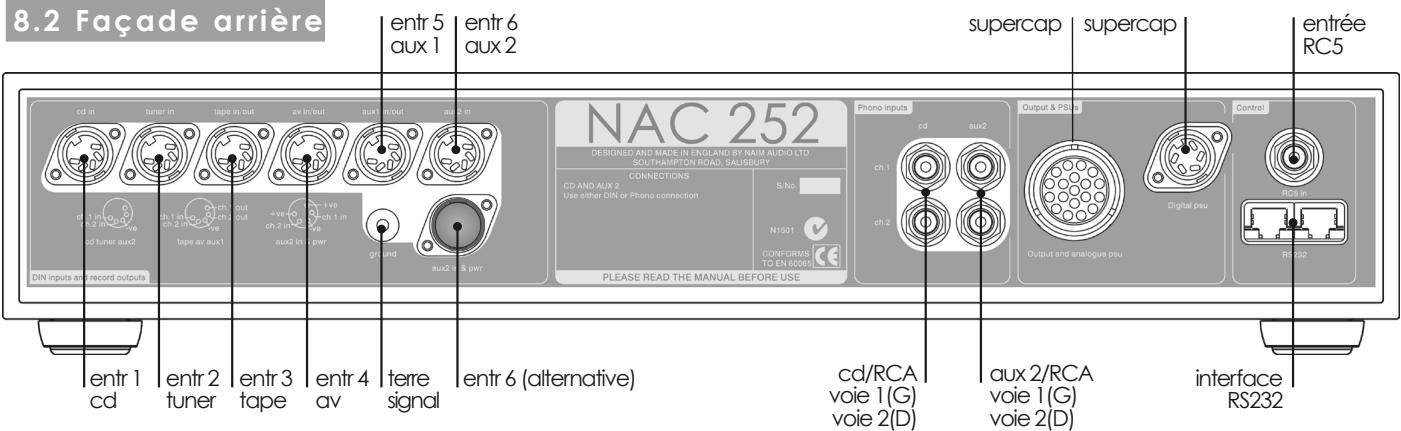

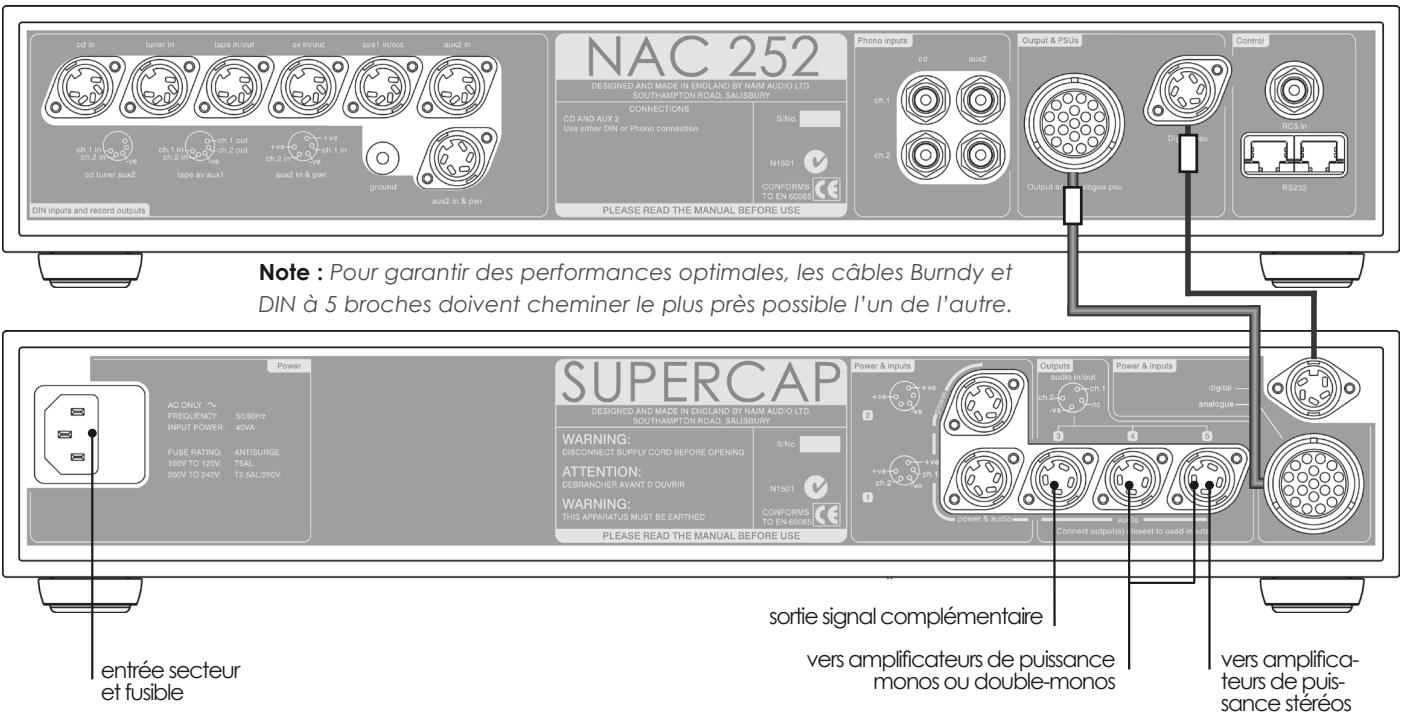

8.3 NAC 252 Relié au Supercap
9 Spécifications NAC 252 / Supercap
Sensibilité des entrées :
75mV, 47kΩ
Marge de puissance:
40dB (toutes entrées, toutes
féquences audio)
Niveau de sortie principal :
0,775V,<50Ω
Niveau de sortie Tape :
75mV, 600Ω
Sorties d'alimentation aux :
Pour étage phono Naim
NAC 252 : 7,0 kg Supercap : 11.6 kg
Tension de secteur :
100-120V ou 220-240V, 50/60Hz
(Supercap)
Préamplificateur NAC 282
10 NAC 282 Introduction et Installation
Le préamplificateur NAC 282 ne dispose pas d'alimentation interne, et ne peut être utilisé qu'en association avec un amplificateur de puissance importante une alimentation préamplificateur, ou avec une alimentation Naim adaptée. Une alimentation externe NAPSC est fournie d'origine, pour alimenter les afficheurs et les circuits de commande. Les schémas 11.3 et 11.4 illustrent deux options d'alimentation du NAC 282.
Le préamplificateur et son alimentation doivent être installés sur un support dédié, spécialement concu à cet effet. Ne poser ni l'un ni l'autre directement sur un autre apparil. Bien vérifier que le préamplificateur est de niveau.
Le préamplificateur et son alimentation doivent être installés dans leur position définitive avant de brancher les cables et de les metres en marche. Vérifier que les amplificateurs de puissance sont éteints et que le volume du préamplificateur est diminué avant d'allumer l'alimentation.
Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
Les paragraphs ci-dessus de la Section 10 décrivent les caractéristiques d'installation et les fonctions spécifiques du NAC 282. Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
10.1 Entrées Sources et Sorties d'Enregistrement
Les boutons de selection des entrées, disposés dans la rangée supérieure, seront à selectionner le signal source à diriger vers l' amplificateur de puissance et les enceintes. Les boutons correspondants dans la rangée inférieure seront à selectionner le signal à diriger vers les sorties d'enregistrement du préamplificateur.
La séparation des boutons de sélection des sources et d'enregistrement permet d'écouter une source (par exemple le lecteur de CD) alors qu'une autre source (par exemple le tuner) est selectionnée pour l'enregistrement.
Note : Il est possible de verrouiller les commandes d'enregistrement afin d'éviter une désélection accidentelle lors de l'enregistrement. Le verrouillage d'enregistrement est sélectionné ou désélectionné en appuyant sur le bouton source mono quatre fois en moins de six secondes.
10.2 Affection des Prises d'Entrées
Le NAC 282 dispose de six prises d'entretées DIN et deux paires de prises alternatives RCA. Les prises RCA peuvent être affectées individuellement aux boutons de selection CD et AUX 2, au lieu des prises DIN.

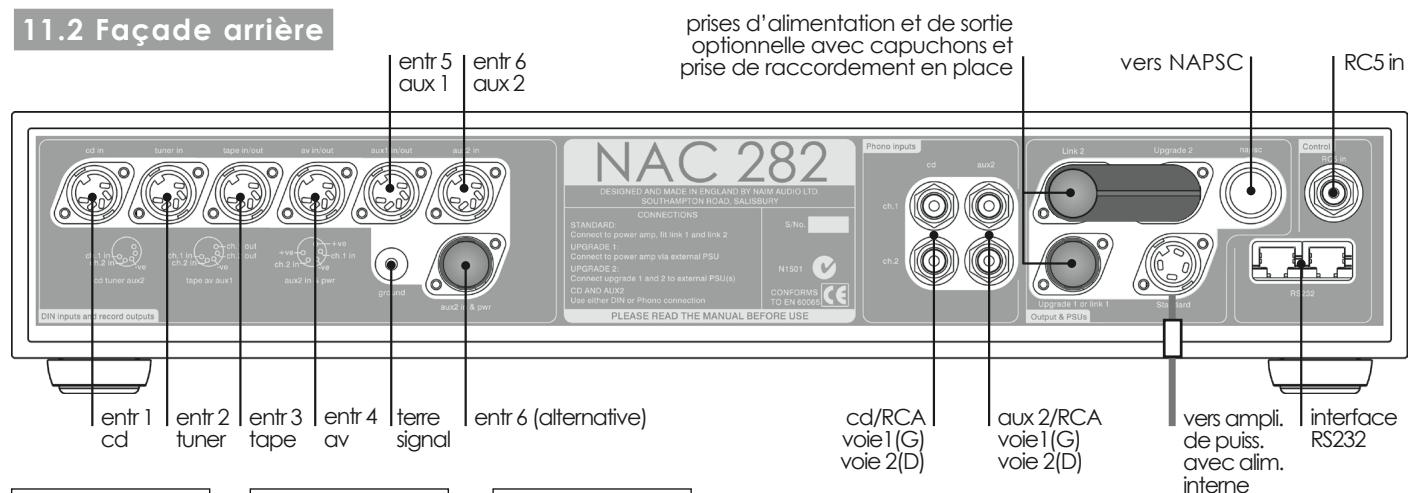

11 Commandes et Raccordements du NAC 282

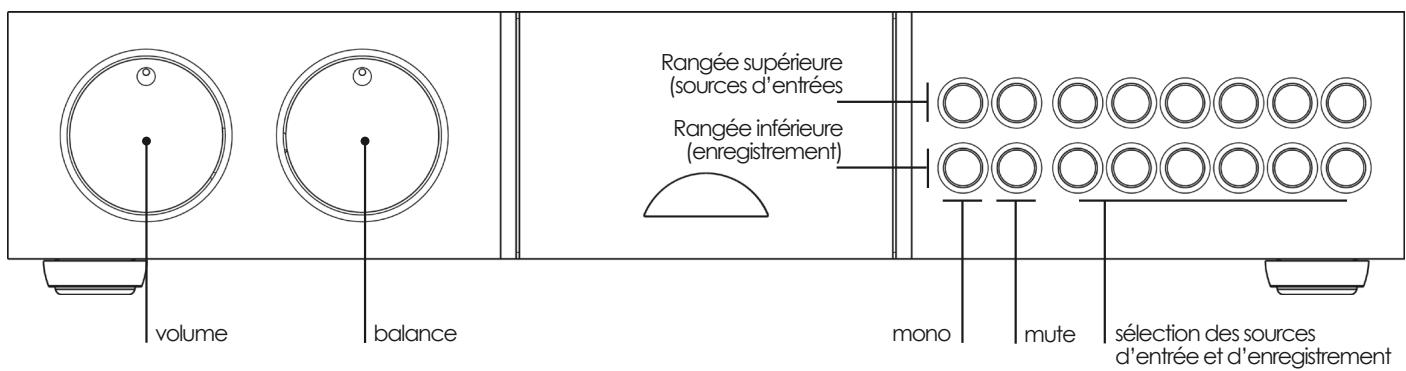

11.1 Façade avant du NAC 282
La configuration de l'aftection des entrées est accessible par le mode programmation du NAC 282. Pour activer (ou quitter) le mode programmation, appuyer et maintainir la touche prog de la télécommande (en mode préamplificateur). L'activation du mode programmation est indiquée par le clignotement du témoin lumineux de la commande de volume en façade et par l'extinction de l'éclairage des boutons de sélection d'enregistrement.
Note: Si aucune fonction n'est utilisé dans les cinq minutes qui suivent l'activation du mode programmation, le NAC 282 se remet automatiquement en mode normal.
Lorsque le mode programmation a ete activé, appuyer et maintainir la touche 1 de la télécommande pour selectionner ou deselectiptionner les prises d'entree RCA pour le bouton CD, de meme, appuyer et maintainir la touche 6 de la telecommande pour selectionner ou deselectiptionner les prises d'entree RCA pour le bouton AUX 2. De la meme maniere, on peut utiliser les boutons de selection d'entree en facade pour selectionner ou deselectiptionner les prises d'entrees RCA Le bouton de selection d'entree clignote trois fois lorsque les prises RCA sont selectionnées, et une fois lorsque la prise DIN est selectionnee.
Pour quitter le mode de programmation, appuyer et maintainir la touche prog de la télécommande jusqu'à la restitution de l'éclairage des boutons de seLECTION d'enregistrement et l'arrêt du clignotement du fémin lumineux du bouton de volume.
Préamplificateur NAC 282
Note : L'entrée AUX 2 du NAC 282 est équipée de 2 prises. La prise inférieure, pourvue d'origine d'un bouchon, est prévue pour un étage Phono Stageline ou Prefix et comprend une alimentation CC adaptée. Ces deux prises ne doivent pas être utilisées en même temps.
Note : L'interface RS 232/comms est une évolution optionnelle. Elle peut être spécifiée au moment de la commande ou installée ultérieurement. Pour de plus amples informations, contactez votre distributeur local ou Naim Audio directement.

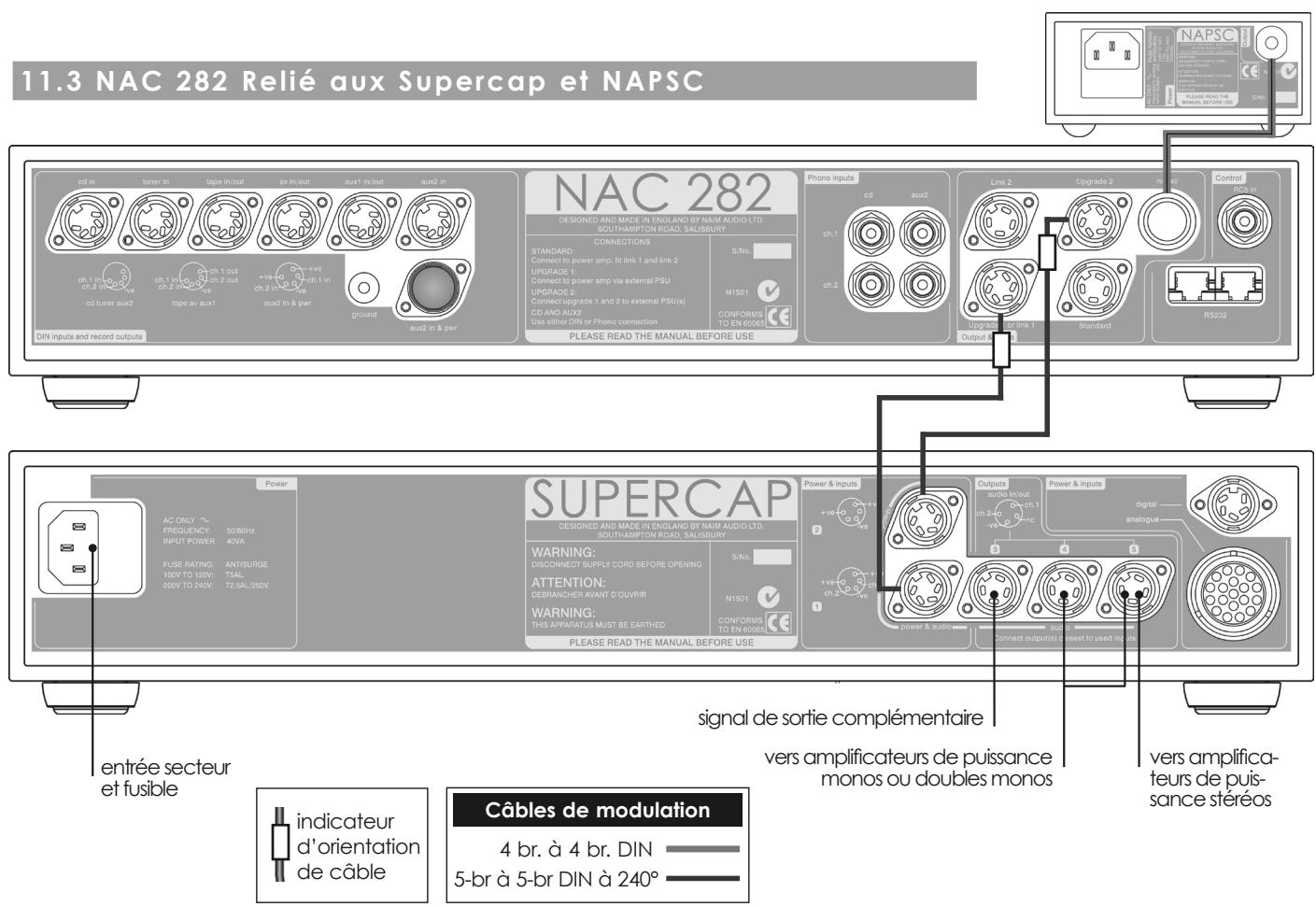

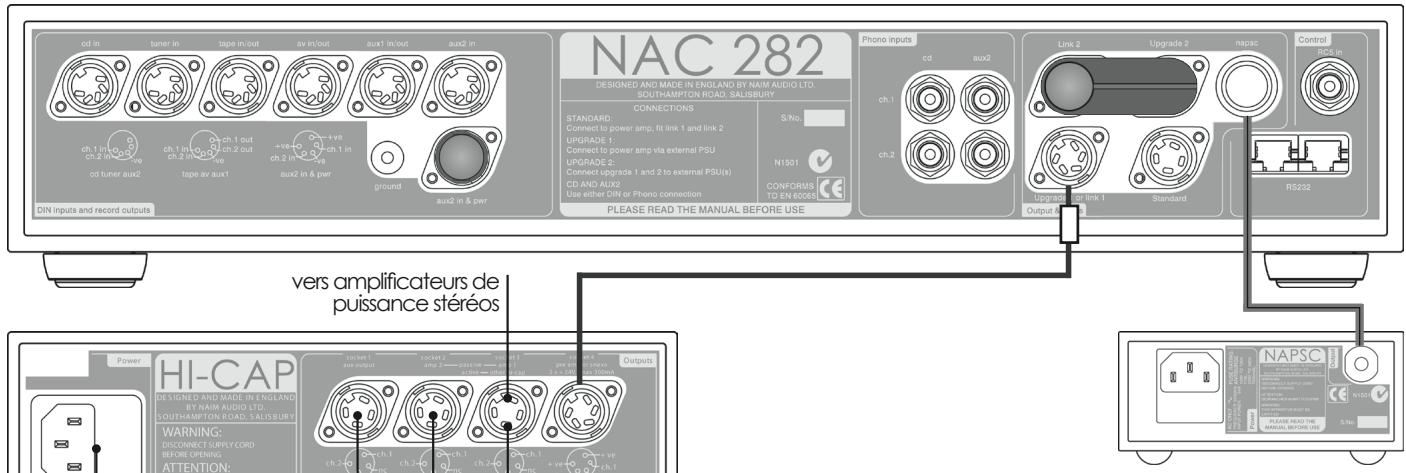

11.4 NAC 282 Relié aux Hi-Cap et NAPSC
Note : D'autres possibités d'évolution et de combinaisons de produits existent. Pour de plus amples informations, contactez votre distributeur local ou Naim Audio directement.
12 Spécifications NAC 282
Sensibilité des entrées : 75mV, 47kΩ
Marge de puissance: 40dB (toutes entrées, toutes
fréquences audio)
Niveau de sortie principal : 0,775V, <50Ω
Niveau de sortie Tape : 75mV, 600Ω
Sorties d'alimentation aux : Pour étage phono Naim
Le préamplificateur NAC 202 ne dispose pas d'alimentation interne, et ne peut être utilisé qu'en association avec un amplificateur de puissance importante une alimentation préamplificateur, ou avec une alimentation Naim adaptée. Une alimentation externe NAPSC est disponible en option, pour alimenter les afficheurs et les circuits de commande. Le schéma 14.3 illustré le NAC 202 relié à une alimentation Hi-Cap.
Le préamplificateur et son éventuelle alimentation doivent être installés sur un support dédié, spécialement concu à cet effet. Ne poser ni l'un ni l'autre directement sur un autre apparéil. Bien vérifier que le préamplificateur est de niveau.
Le préamplificateur et son éventuelle alimentation doivent être installés dans leur position définitive avant de brancher les cables et de les métres en marche. Vérifier que le volume du préamplificateur est diminué avant de le métre en marche.
Les paragraphs ci-dessus de la Section 13 décrivent les caractéristiques d'installation et les fonctions spécifiques du NAC 202. Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
13.1 Prises d'Entrées et Affection
Les boutons de selection des entrées selectionnent la source d'entrée à diriger vers l'amplificateur de puissance et les enceintes.
Le NAC 202 dispose de six prises d'entretes DIN et deux paires de prises alternatives RCA. Les prises RCA peuvent être affectées individuellement aux boutons de selection CD et AUX 2, au lieu des prises DIN.
La configuration de l'affection des entrées est accessible par le mode programmation du NAC 202. Pour activer (ou quitter) le mode programmation, appuyer et maintainir la touche prog de la télécommande (en mode préamplificateur). L'activation du mode programmation est indiquée par le clignotement du témoin lumineux de la commande de volume en façade.
Note: Si aucune fonction n'est utilisé dans les cinq minutes qui seront l'activation du mode programmation, le NAC 202 se remet automatiquement en mode normal.
Lorsque le mode programmation a ete activé, appuyer etmaintenir la touche 1 de la télécommande pour selectionnerou deselectiptionner les prises d'entree RCA pour le bouton
CD, de même appuyer et maintainir la touche 6 de la télécommande pour sélectionner ou déslectionner les prises d'entrée RCA pour le bouton AUX 2. De la même manière, on peut utiliser les boutons de selection d'entrée en façon pour sélectionner ou déslectionner les prises d'entrées RCA. Le bouton de selection d'entrée clignote trois fois lorsque les prises RCA sont选股onnées, et une fois lorsque la prise DIN est选股onnée.
Pour quitter le mode de programmation, appuyer et maintainir la touche prog de la télécommande jusqu'à l'arrêt du clignotement du fémen in lumineux du bouton de volume.
13.2 Mute des sorties d'enregistrement
Afin de minimiser la consommation d'énergie et d'améliorer la qualité du son du NAC 202, les sorties d'enregistrement peuvent être coupées. Pour activer ou désactiver les sorties d'enregistrement appuyez sur le bouton mon puis sur le bouton mute en façon. Le bouton mute s'allume lorsque les sorties d'enregistrement sont coupées et s'estint quand elles sont activent. Les sorties d'enregistrement peuvent aussi être activées et désactivées en utilisant les touches mon et mute de la télécommande.

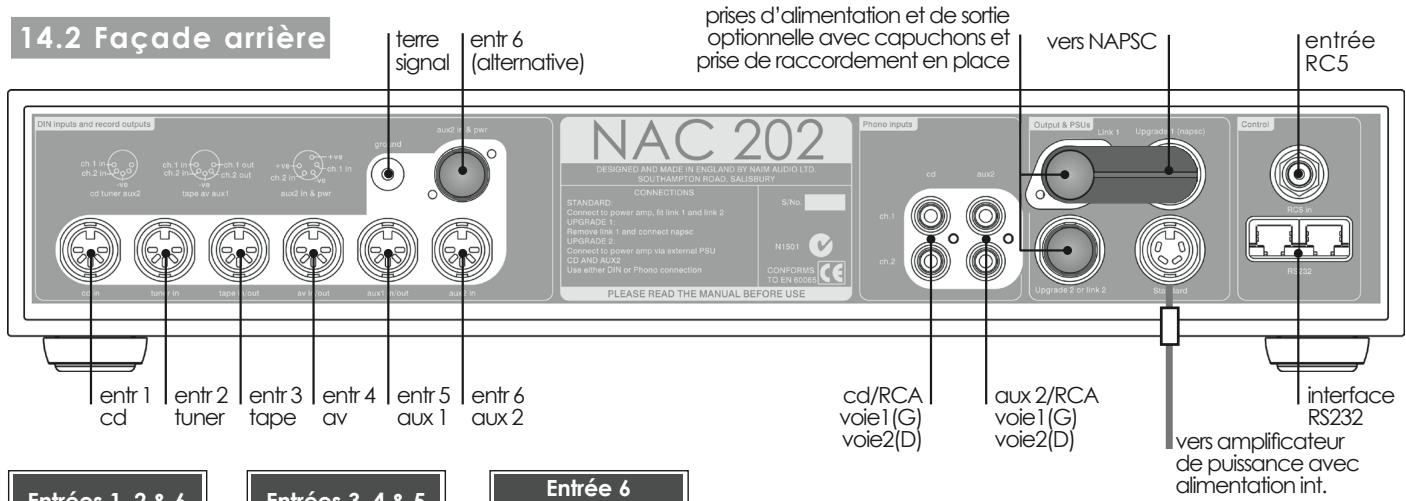

14 Commandes et Raccordements du NAC 202

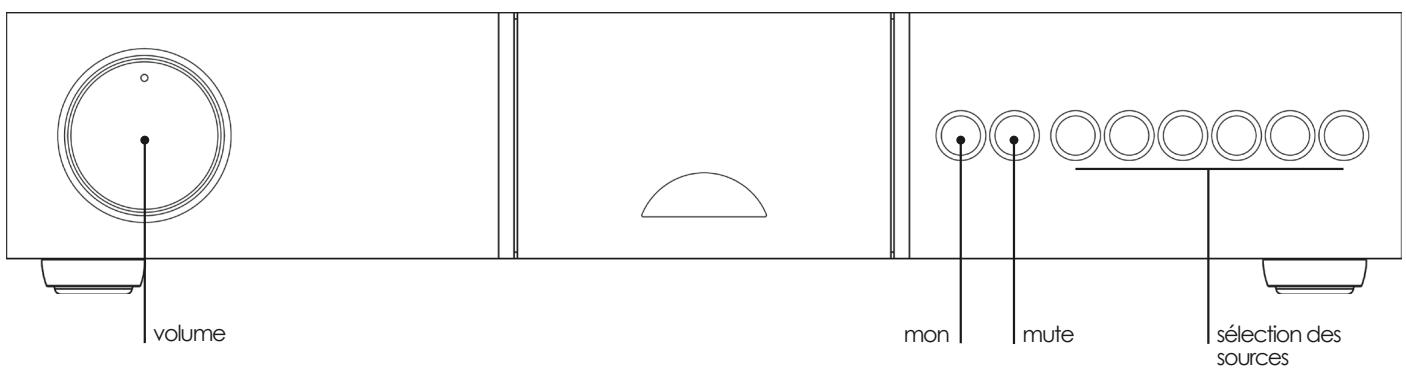

14.1 Façade avant du NAC 202
Préamplificateur NAC 202
Note : L'entrée AUX 2 du NAC 202 est équipée de 2 prises. La prise supérieure, pourvue d'origine d'un bouchon, est prévue pour un étage Phono Stageline ou Prefix et comprend une alimentation CC adaptée. Ces deux prises ne doivent pas être utilisées en même temps.
Note : L'interface RS 232/comms est une évolution optionnelle. Elle peut être spécifiée au moment de la commande ou installée ultérieurement. Pour de plus amples informations, contactez votre distributeur local ou Naim Audio directement.

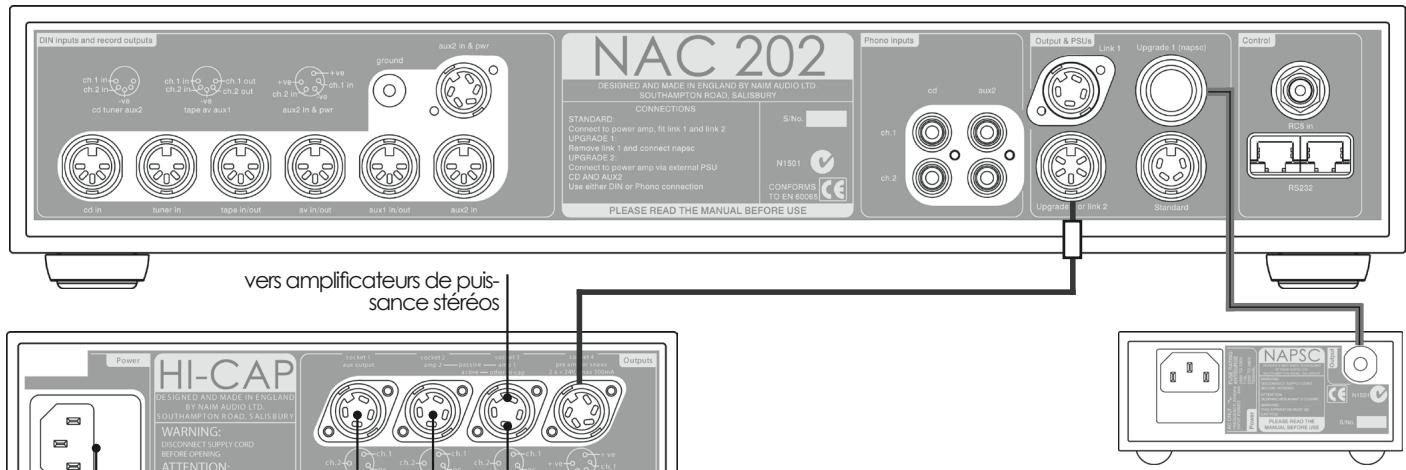

14.3 NAC 202 Relié aux Hi-Cap et NAPSC
15 Spécifications NAC 202
| Sensibilité des entrées : | 75mV, 47kΩ |
| Marge de puissance : | 40dB (toutes entrées, toutes fréquences audio) |
| Niveau de sortie principal : | 0,775V, <50Ω |
| Niveau de sortie Tape : | 75mV, 600Ω |
| Sorties d'alimentation aux : | Pour étage phono Naim |
| Dimensions (H x L x P) : | 87 x 432 x 314mm |
| Poids : | 7,0 kg |
Préamplificateur NAC 152 XS
16 NAC 152 XS Introduction et Installation
Le préamplificateur NAC 152 XS ne dispose pas d'alimentation interne, et ne peut être utilisé qu'en association avec un amplificateur de puissance importante une alimentation préamplificateur, ou avec une alimentation Naim adaptée. Le schéma 17.3 illustré le NAC 152 XS relié à une alimentation Flatcap.
Le préamplificateur et son alimentation doivent être installés sur un support dédié, spécialement concu à cet effet. Ne poser ni l'un ni l'autre directement sur un autre apparil. Bien vérifier que le préamplificateur est de niveau.
Le préamplificateur et son alimentation doivent être installés dans leur position définitive avant de brancher les cables et de les mette en marche. Vérifier que le volume du préamplificateur est diminué avant de le mette en marche.
Les paragraphs ci-dessous de la Section 16 décrivent les caractéristiques d'installation et les fonctions spécifiques du NAC 152 XS. Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
16.1 Entrées audio
Les boutons de selection des entrées selectionnent l'entrée à diriger vers les sorties du préamplificateur et l'amplificateur de puissance.
Le NAC 152 XS dispose de six prises d'entrées DIN et de cinq paires de prises RCA. Les prises RCA sont connectées de façon permanente en parallèle avec leur prise DIN respective. Les prises RCA et DIN correspondant à la même entrée ne doivent pas être connectées en même temps.
Note: La prise d'entrée DIN aux2 in & pwr inclue une alimentation adaptée pour un préamplificateur phono Naim.
Une prise stéreo "jack" de 3,5 mm pour iPod* (ou un autre lecteur de musique portable) est également disponible en façade du NAC 152 XS. Cette entree est connectée en parallèle avec les prises aux1 DIN et RCA.
La prise en façade est sélectionnée automatiquement lorsqu'une fiche y est insérée. La déconnexion de la fiche remettra le préamplificateur sur l'entrée précédemment sélectionnée. Lorsqu'une fiche est déjà insérée et qu'une autre entrée est sélectionnée, le retrait de la prise n'entrainera pas de changement d'entrée.
16.2 Sorties audio
Le NAC 152 XS dispose d'une sortie ligne et d'une sortie subwoofer, chacune via paire de prises RCA.
La sortie ligne reproduit simplement le signal d'entree selectionné alors que la sortie subwoofer est une copie de la sortie préamplificateur principale (c'est-à-dire qu'elle est affectee par le volume du préamplificateur).
16.3 Amélioration de l'alimentation
Le NAC 152 XS peut être alimenté par un amplificateur de puissance Naim incorporeant une alimentation pour préamplificateur, cependant ses performances peuvent être améliorées en connectant une ou plusieurs alimentations externes. L'amélioration de l'alimentation peut être réalisée en plusieurs étapes:
La première étape est de connecter une alimentation i-supply, Flatcap, Hi-Cap ou Supercap à la prise Upgrade 1 du NAC 152 XS. La fiche de raccordement insérée dans la prise Link 1 doit être retiree.
La deuxieme étape est de connecter une alimentation Flatcap, Hi-Cap ou Supercap à la prise Upgrade 2 du NAC 152 XS. La fiche de raccordement insérée dans cette prise doit être retiree.
Après l'ajout d'une deuxième alimentation, le NAC 152 XS n'a plus besoin de l'alimentation pourvue par l'amplificateur de puissance, qui devra maintainant être connecté par l'intérimédiaire de l'alimentation reliée à la prise Upgrade 2.
Des diagrammes illustrant les étapes d'amélioration de l'alimentation sontprésentés à la Section 17.
Note: Les fiches de raccordement ne doivent être insérées que dans les prises d'ou elles ont été enlevées et les prises d'alimentations non-utilisées doivent rester vides. L'utilisation incorrecte des fiches de raccordement et des prises d'alimentation risque d'endommager l'alimentation et le préamplificateur.
Note: Une grande variété de combinaisons d'alimentations sont potentiellement possible avec le NAC 152 XS, y compris l'utilisation d'un seul FlatCap XS pour les deux étapes d'amélioration. Notre revendeur sera en mesure de vous conseiller sur la meilleure solution pour votre système.
Note: L'alimentation NAPSC ne peut pas etre utiliser avec le NAC 152 XS
Préamplificateur NAC 152 XS
17 Commandes et Raccordements du NAC 152 XS

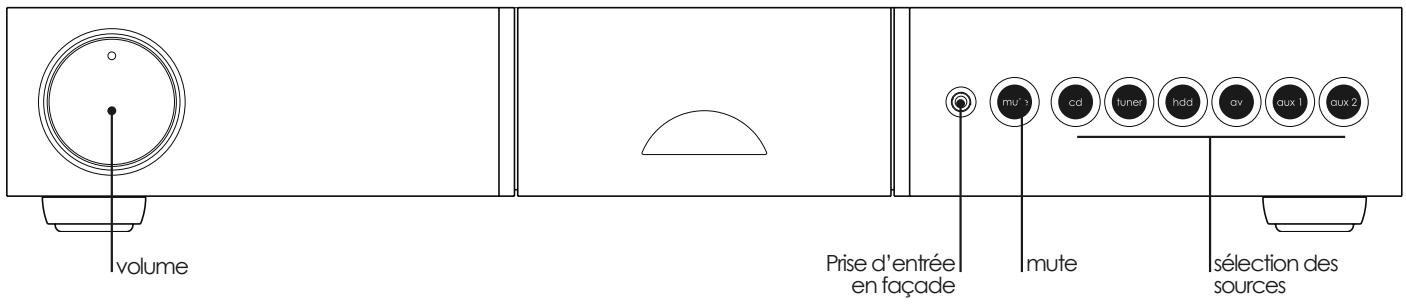

17.1 Façade avant du NAC 152 XS

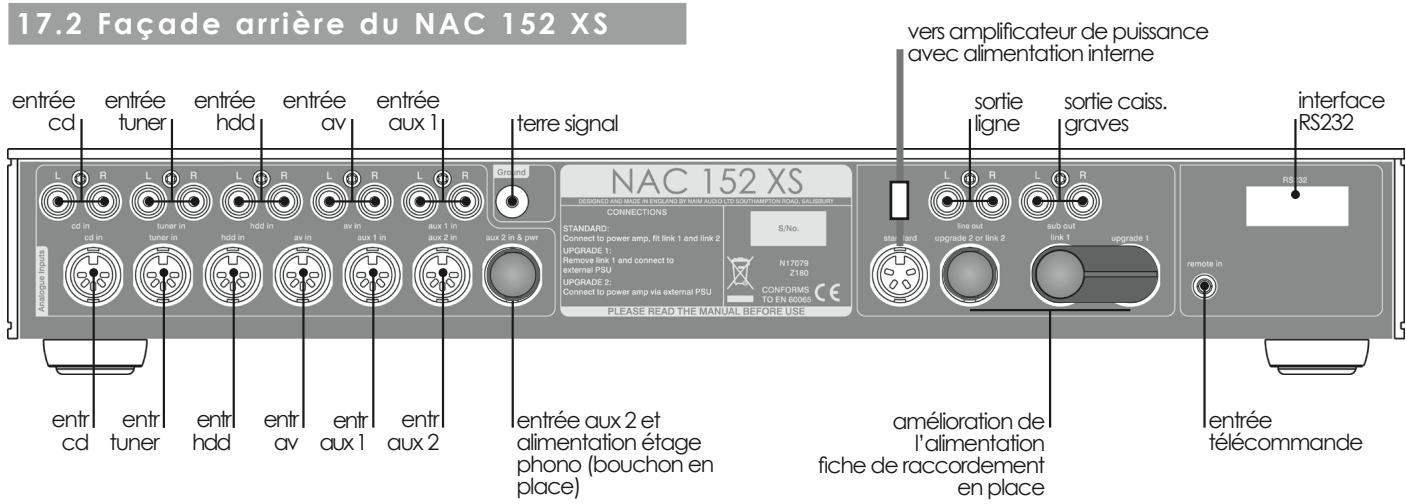

Note : Le NAC 152 XS utilise plusieurs technologies afin de réduire les effets microphoniques. Une certaine mobilité du circuit imprimé et des prises est normale lors du raccordement et du déraccordement des cables.
Note : L'entrée aux 2 du NAC 152XS est équipée de 2 prises. La prise de droite (pourvue d'origine d'un bouchon) inclue une alimentation et est prévue pour connecter un préamplificateur phono Naim Stageline ou SuperLine.
Note : L'interface RS 232 est une évolution optionnelle. Elle peut être spécifiée au moment de la commande ou installée ultérieurement. Pour de plus amples informations, contactez votre distributeur local ou Naim Audio directement.
Préamplificateur NAC 152 XS

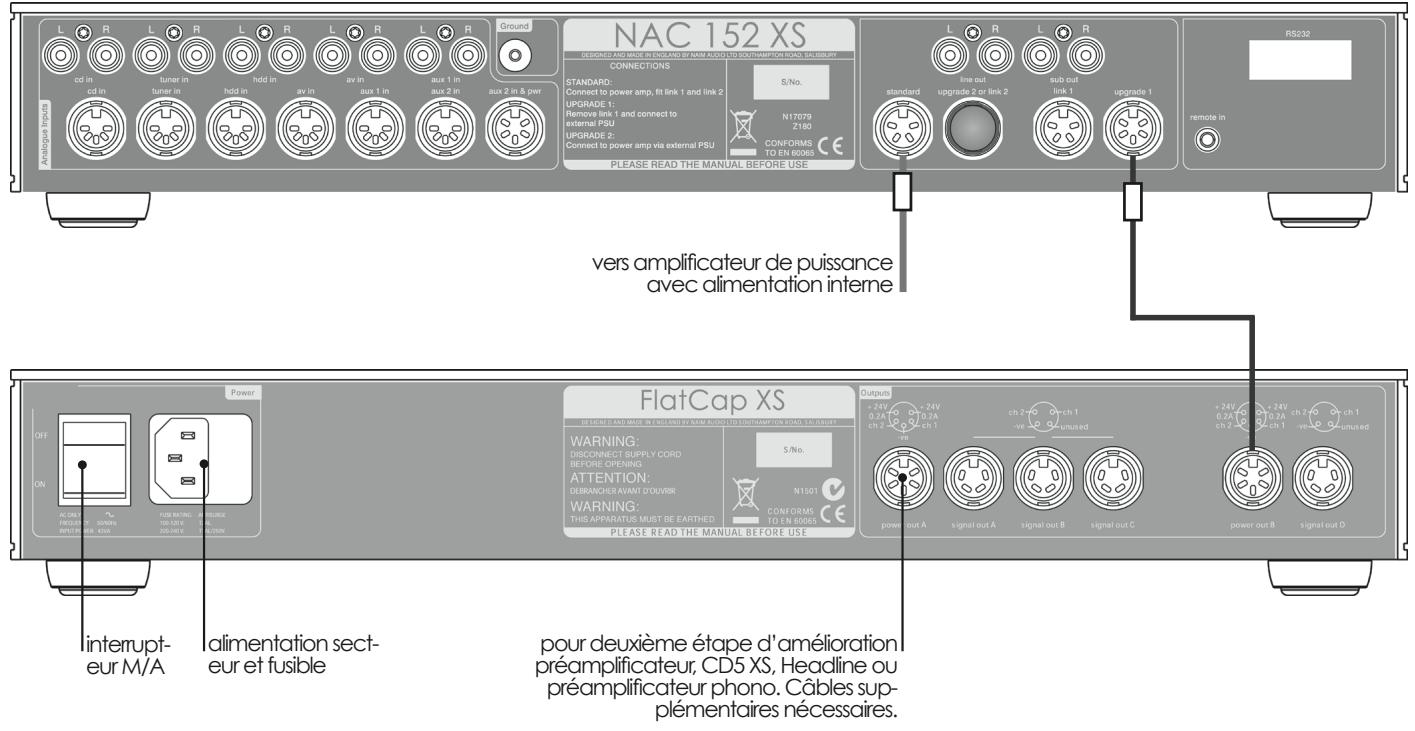

17.3 NAC 152 XS Relié à l'Alimentation FlatCap XS (Première étape d'amélioration)
indicateur d'orientation de cable
Cables de modulation
4br.à4br.DIN 5-bra5-brDINa 240^

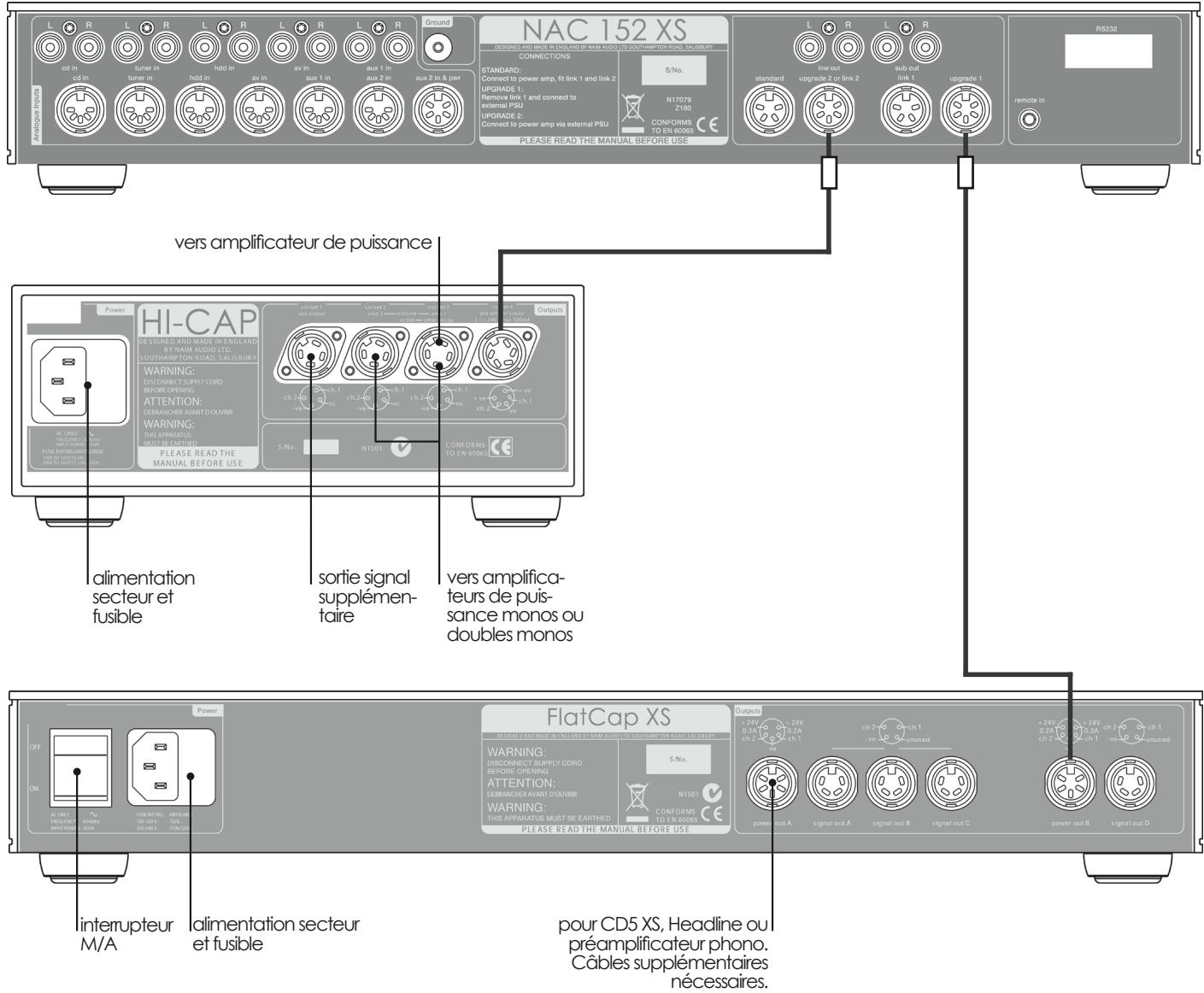

17.4 NAC 152 XS Relié aux Alimentations Hi-Cap et FlatCap XS (Deuxieme étape d'amélioration)
18 Spécifications NAC 152 XS
Sensibilité des entrées : 130mV, 47kΩ
Marge de puissance: 35dB (toutes entrées, toutes
féquences audio)
Niveau de sortie principal : 0,775V,<50Ω
Niveau de sortie Tape : 130mV, 600Ω
Sorties d'alimentation aux : Pour étage phono Naim
Amplificateur Intégré SUPERNAIT
19 SUPERNAIT Introduction et Installation
Le Supernait doit être installé sur un support dédié, spécialement conçu à cet effet. Ne pas le poser directement sur un autre apparéil. Bien vérifier que le Supernait est installé de niveau. L' amplificateur doit être installé dans sa position définitive avant de brancher les câbles et de lemettre en marche. Vérifier que le volume est diminué avant de le mettre en marche.
Plusieurs options d'alimentations externes, de préamplificateurs alternatifs ou d'amplificateurs de puissance supplémentaires sont disponibles pour le Supernait. Les schémas de raccordement de plusieurs d'entre elles figurent à la Section 20.
Les paragraphs ci-dessous de la Section 19 décrivent les caractéristiques d'installation et les fonctions spécifiques du Supernait. Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
19.1 Prises d'entrée et Affektation
Les boutons de selection disposés dans la rangée supérieure, seront à selectionner le signal source à diriger vers l' amplificateur de puissance et les enceintes. Les six boutons sont marqués cd, tuner, tape, av, aux 1 et aux 2.
Chaque bouton de selection peut être affecté aux entrées analogiques via les prises DIN, RCA ou les prises jack de 3,5mm, ou aux entrées numériques via les prises d'entrées RCA coaxiales ou optiques "Toslink" ou "mini-Toslink". Les affectations par défaut et la procédure de configuration sont décrites respectivement dans les sections 19.2 et 19.3.
19.1.1 Entrées Analogiques
Les quatre premiers boutons de seLECTION (cd, tuner, tape, et av) peuvent chacun être affectés à une prise d'entrée DIN et une paire de prises RCA en façade arrêté. Les prises DIN et RCA de chaque entrée sont câblées intérieurement en parallèle et ne doivent donc pas été raccordées en même temps.
Les boutons de seLECTION aux 1 et aux 2 peuvent être affectées respectivement à une paire de prises RCA et à une prise d'entrée DIN en façon arrêté.
Note: La prise d'entrée DIN aux 2 comporte une alimentation cc adaptée pour un préamplificateur phono Naim.
19.1.2 Entrees Numériques
Le Supernait compte également quatre prises d'entrées numériques S/PDIF : 2 coaxiales RCA et 2 optiques "Toslink" en façade arrière. N'importe lequel des boutons de selection d'entrées peut être affecté à ces prises.
Note: Les entrées numériques ne supportent que l'audio stéreo PCM, Si le signal numérique contient autre chose que l'audio stéreo PCM (par exemple un contenu code Dolby ou DTS), toutes les sorties sont coupées.
19.1.3 Entre e Combinée en Façade Avant
Une prise auxiliaire d'entrée est disponible en façade avant. Il s'agit d'une prise "jack" de 3,5mm, combinée à une prise numérique optique "mini-Toslink". L'entrée analogue est câblée intérieurement en parallele avec la prise d'entrée aux 1 en façade arrête, et les deux ne doivent donc pas être raccordées en même temps.
La prise d'entrée en façade avant (analogique ou numérique) est sélectionnée automatiquement (et le bouton de selection aux 1 y est automatiquement affecté), chaque fois qu'une prise y est branchée.
Note: Le Supernait est capable de différencier entre un signal numérique ou analogique injecté à la prise d'entrée en façon avant si la source numérique est allumée lors du branchement de la prise.
La sélection d'entrée revient à la sélection précédente dés que la prise en façon avant est débranchée.
19.2 Affection par Défaut des Boutons de Sélection et des Prises d'Entrées
| Bouton de Sélection d'Entrée | Affectation de Prise d'Entrée | Type de Prise d'Entrée |
| cd | Entrée analogue 1 | DIN/RCA |
| tuner | Entrée analogue 2 | DIN/RCA |
| tape | Entrée numérique 1 | RCA coaxiale |
| av | Entrée analogue 4 | DIN/RCA |
| aux1 | Entrée numérique 2 | "Toslink" optique |
| (voirnota) | ||
| aux2 | Entrée analogue 6 | DIN avec alimentation pour étage phono Naim |
Note : Dès le branchement d'une prise d'entrée en façade avant, cette entrée est automatiquement sélectionnée et affectée automatiquement au bouton de sélection aux 1.
Amplificateur Intégré SUPERNAIT
19.3 Affection des entrées numériques
L'affection par défaut des prises d'entrées numériques, indiquée au tableau 19.2 peut être modifié. Chaque bouton de sélection peut être affecté à une des quatre prises d'entrées numériques en façon arrêté.
La configuration de l'affection des entrées est accessible en mode programmation du Supernait. Pour activer (ou quitter) le mode programmation, appuyer et maintainir la touche prog de la télécommande (en mode préamplificateur). L'activation du mode programmation est indiquée par le clignotement du témoin lumineux de la commande de volume en façade.
Note: Si aucune fonction n'est utilisée dans les cinq minutes qui seront l'activation du mode programmation, le Supernait se remet automatiquement en mode normal.
Lorsque le mode programmation a ete activé, pour affercer une prise d'entree, appuyer d'abord sur le bouton de selection d'entree désire, puis appuyer sur un des boutons de selection record pour affercter l'entree numérique désirée. Les boutons de selection record affectent les entrées numériques selon le tableau ci-dessous:
| Bouton de Sélection Record | Sélection d'Entrée Numérique | |
| cd | (affecte) | numérique 1 (coaxiale) |
| tuner | (affecte) | numérique 2 (optique) |
| tape | (affecte) | numérique 3 (coaxiale) |
| av | (affecte) | numérique 4 (optique) |
Par exemple, pour affecter le bouton de selection tuner à l'entrée numérique 4, utiliser la méthode suivante :
i) Activer le mode programmation.
II) Appuyer sur le bouton de selection d'entrée tuner.
iii) Appuyer sur le bouton de seLECTION record av (qui s'éclairera).
iv) Quitter le mode programmation.
Pour remettre l'affection de bouton de selection d'entrée à l'entrée analogue par défaut, repeter la procédure d'affection.
Par exemple, pour reconfigurer le bouton de seLECTION d'entrée tunes à sa prise d'entrée analogue :
i) Activer le mode programmation.
ii) Appuyer sur le bouton de selection d'entrée tuner.
iii) Appuyer sur le bouton (éclairé) de seLECTION record av (qui s'éteint).
iv) Quitter le mode programmation.
19.4 Sorties Record
Les boutons de selection disposés dans la rangée inférieure seront à selectionner le signal source à diriger vers les sorties d'enregistrement du Supernait.
La séparation des boutons de sélection des sources et d'enregistrement permet d'écouter une source (par exemple le lecteur de CD) alors qu'une autre source (par exemple le tuner) est selectionnée pour l'enregistrement.
Note:L'écoute et l'enregistrement indépendants et simultanés n'est pas possible avec deux sources numériques.
19.5 Sorties Enceintes
La façade arrête est équipée d'un jeu de prises de raccordement pour les enceintes. Ces prises acceptent les prises de connexion spécifique Naim Audio, et afin de satisfaire à la règlementation européen, il est impératif d'utiliser celles-ci. Pour lesassageurs résultats, il est recommendé d'utiliser les cables d'enceintes Naim Audio, mais une large gamme de cables d'enceintes peut être utilisée sans risque pour l'amplificateur.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les deux voies.
19.6 Sortie Casque
La façon du Supernait est équipée d'une prise "jack" de casque, de 3,5 mm. L'insertion d'un "jack" de casque active automatiquement l'amplificateur de casque et coupe les sorties enceintes, à moins de configurer le Supernait pour ne pas les couper.
Pour désactiver (ou réactiver) la coupure automatique des enceintes, activer le mode programmation et appuyer sur le bouton de sélection record aux 2.
19.7 Entrées et Sorties Auxiliaires
La façade arrête est équipée d'une prise DIN de sortie bi-amplification (sortie préamplificateur), permettant de raccorder un amplificateur de puissance externe d'évolution ou un deuxième amplificateur de puissance (en biom amplification).
Note : La prise de sortie Bi-amp est la prise à utiliser pour tout raccordement d'amplificateur de puissance externe.
Le Supernait est également équipé de prises séparées pre-amp out (sortie préamplificateur) et power-amp in (entree amplificateur de puissance). En utilisation normale, ces prises sont reliées par une prise de raccordement. Cette prise de raccordement ne doit être retiree qu'en cas d'utilisation d'une alimentation externe d'evolution ou en cas d'utilisation d'un préamplificateur alternatif avec l'etage amplificateur de puissance du Supernait. Les schémas 20.3 à 20.5 illustrrent l'utilisation de ces prises.
Lors du branchement d'un préamplificateur externe à la prise power-amp in du Supernait, un defaulted est signalé par le clignotement du bouton source mute. Pour acquirer le defaulted, appuyer et maintainir le bouton clignotant source mute. ici a pour effet de reactiver l' amplificateur de puissance et d'éteindre l'affichage et les fémoins lumineux des boutons de volume et de balance.
Le Supernait est équipé d'une sortie stéreo analogue non filtrée subwoofer (caisson de graves) via une paire de prises RCA.
Note: La sortie caisson de graves est une réplique de la sortie principale du préamplificateur. Aucun filtrage passebas n'est appliqué.
Amplificateur Intégré SUPERNAIT
19.8 Alimentations d'Evolution
L'étage de préamplification du Supernait peut évoluer par l'utilisation d'une alimentation externe Flatcap, Hi-Cap ou Supercap. Les schémas d'évolution de l'alimentation sont indiqués à la section suivante. Le Supernait et son alimentation externe doit être éteints lors des branchements. Lorsque tous les branchements ont été effectués, allumer d'abord l'alimentation puis le Supernait.

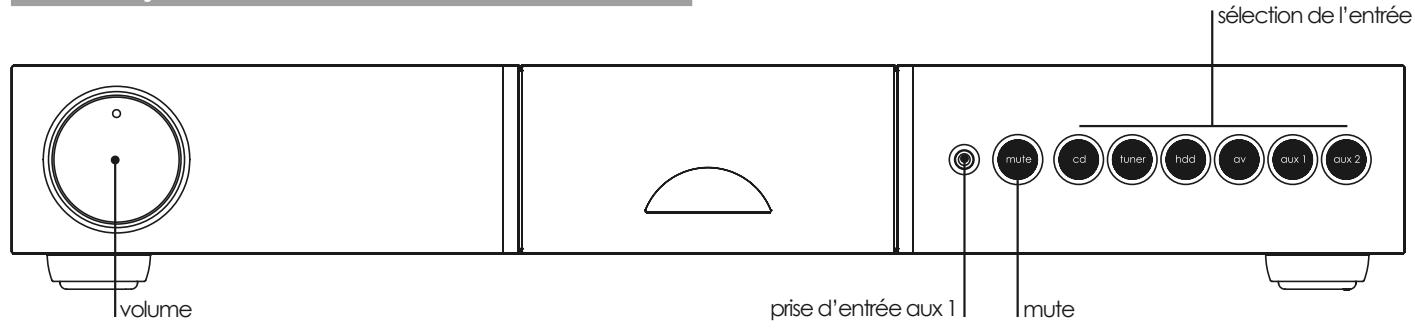

19.9 Généralités à propos des raccordements
Les raccordements négatifs d'entrée et de sortie de chaque voie sont commons. La terre secteur (masse) doit être branchée en permanence qu'elle que soit la nature des autres apparciels utilisés avec l'amplificateur. Celle-ci ne reliée à la terre que le boîtier et le blindage electrostatique à l'intérieur du transformateur, et n'est pas reliée au négatif du signal. Afin d'évitier les boucles de renflement secteur, le signal negatif du système complet ne doit être relié à la terre secteur (masse) qu'à un seul endroit.

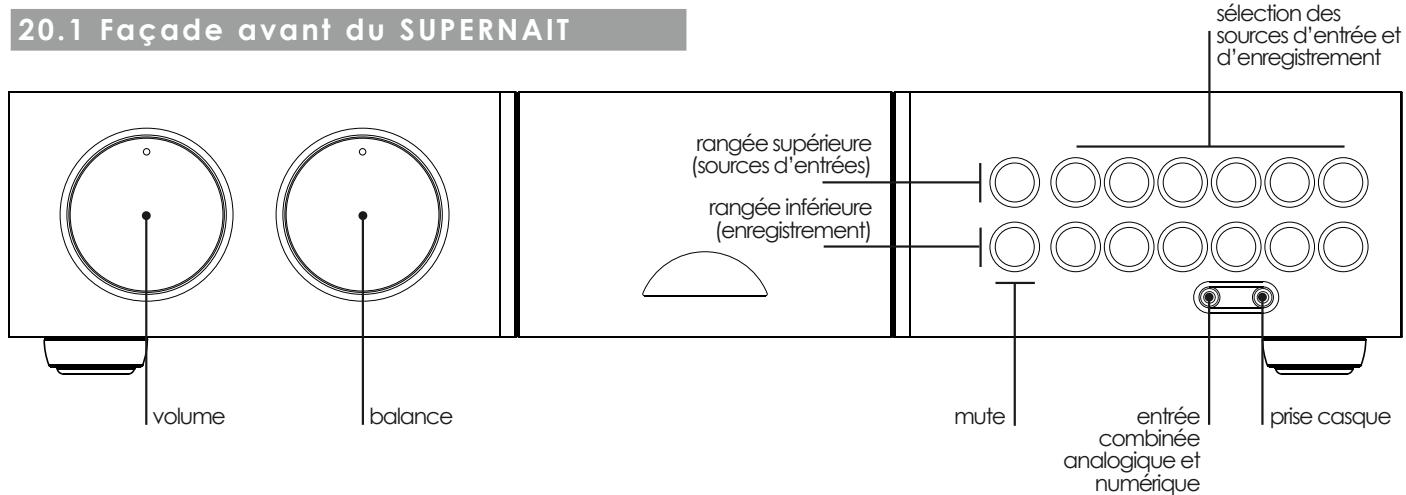

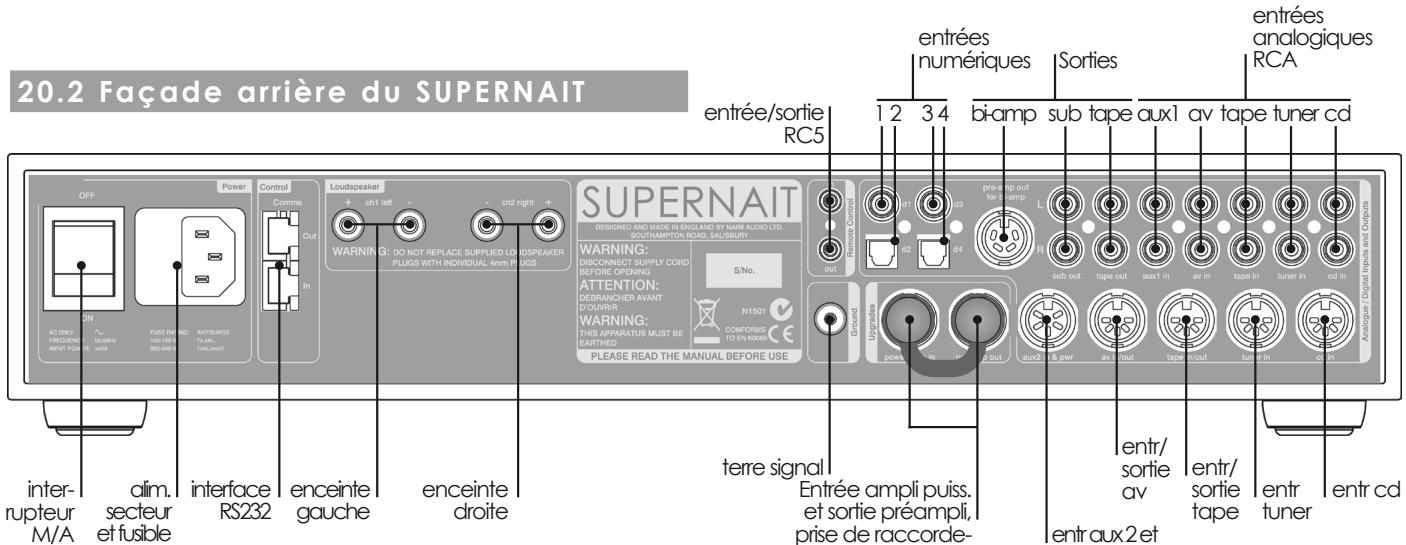

20 Commandes et Raccordements du Supernait
Note : L'interface RS 232/comms est une évolution optionnelle. Elle peut être spécifiée au moment de la commande ou installée ultérieurement. Pour de plus amples informations, contactez votre distributeur local ou Naim Audio directement.
Note : La prise de raccordement ne doit être retiree que dans le cas d'utilisation d'une alimentation externe d'évolution ou d'un préamplificateur alternatif associé à l'étage amplificateur de puissance du Supernait. Dans tous les autres cas, la prise doit rester en place.
Amplificateur Intégré SUPERNAIT

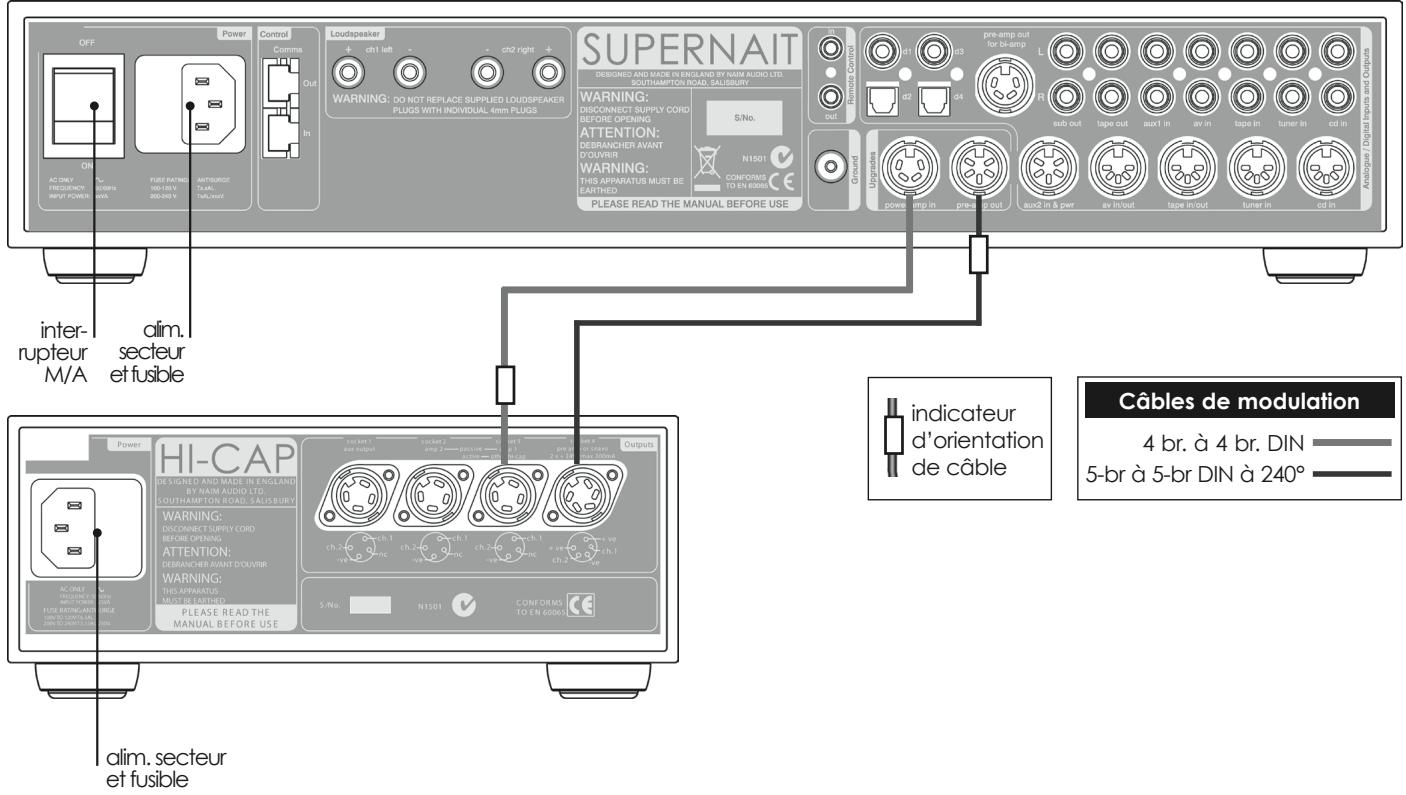

20.3 SUPERNAIT raccordé à l'alimentation Hi-Cap

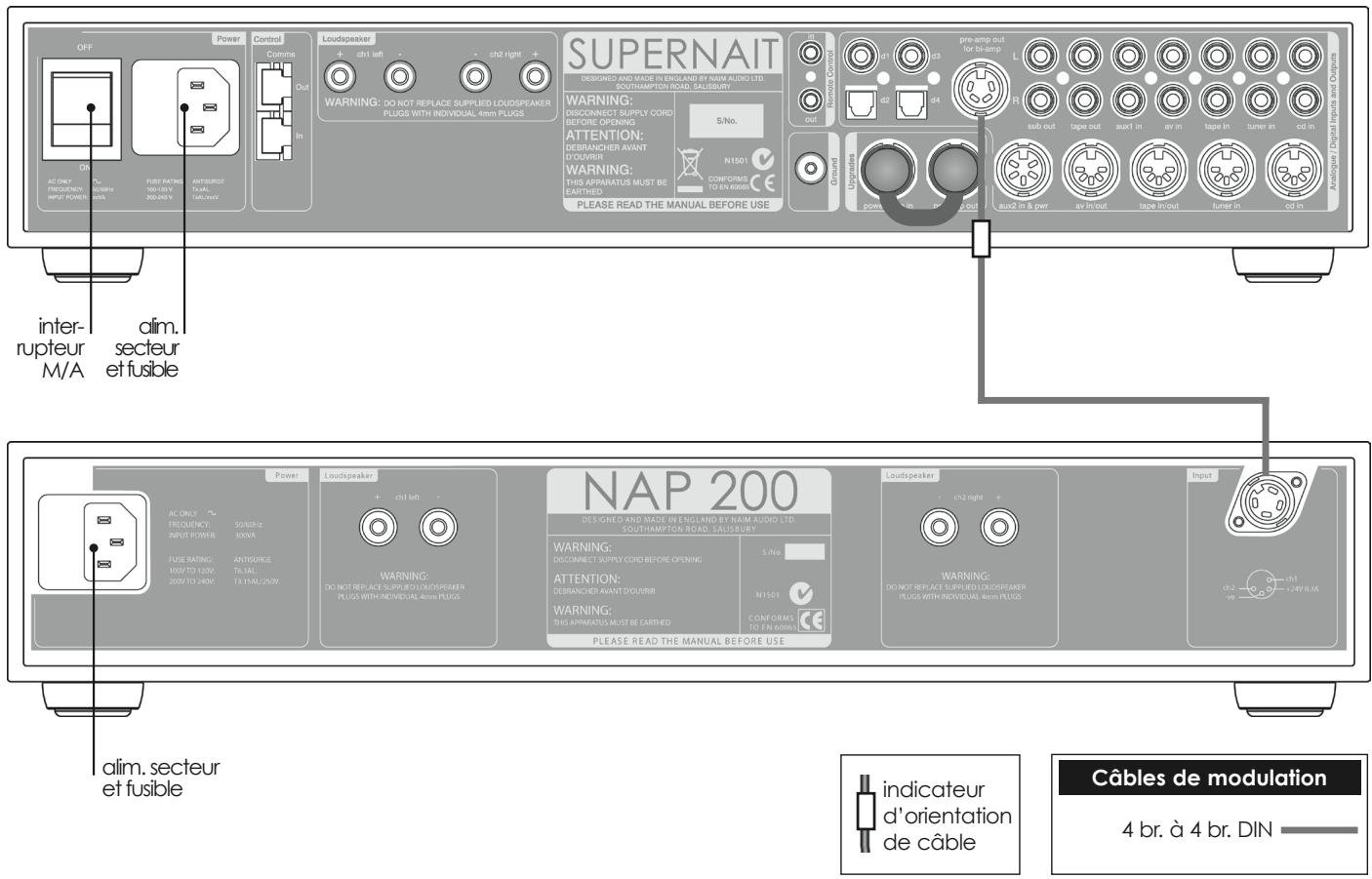

20.4 SUPERNAIT raccordé à l'amplificateur de puissance NAP 200
Amplificateur Intégré SUPERNAIT

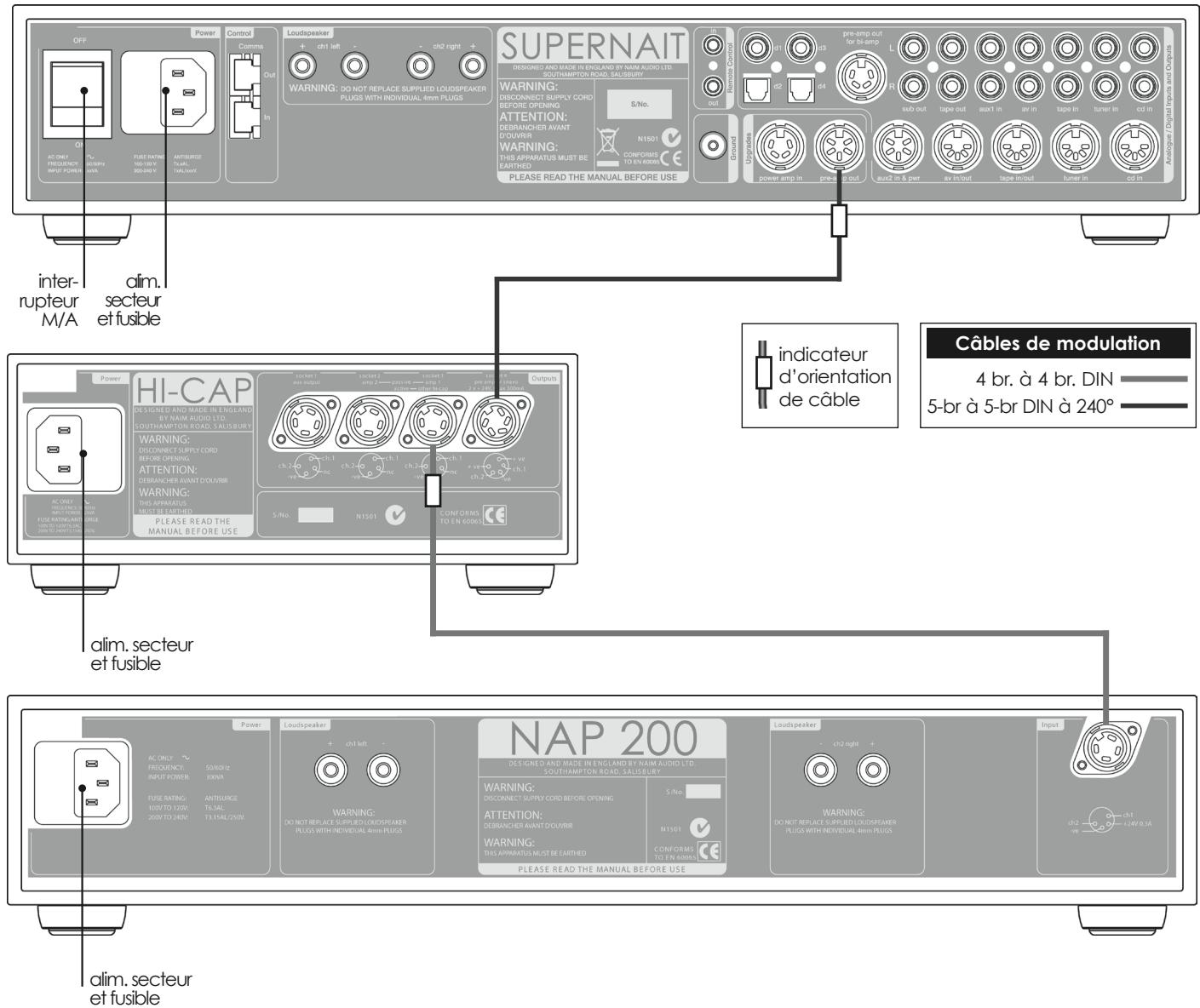

20.5 SUPERNAIT raccordé à l'alimentation Hi-Cap et l'Amplificateur de Puisssance NAP 200
21 Spécifications SUPERNAIT
Sensibilité des entrées : 75mV, 47kΩ
Marge de puissance : 40dB (toutes entrées, toutes fréquences audio)
Niveau de sortie préampli: 0,775V, <50Ω
Niveau de sortie tape : 75 mV, 600Ω
Puisance de sortie: 80 watts par voie en continu pour 8 Ohms
Sorties d'alimentation aux : Pour étage phono Naim
Consommation en veille : 10VA
Tension de secteur : 100-120V ou 220-240V, 50/60Hz

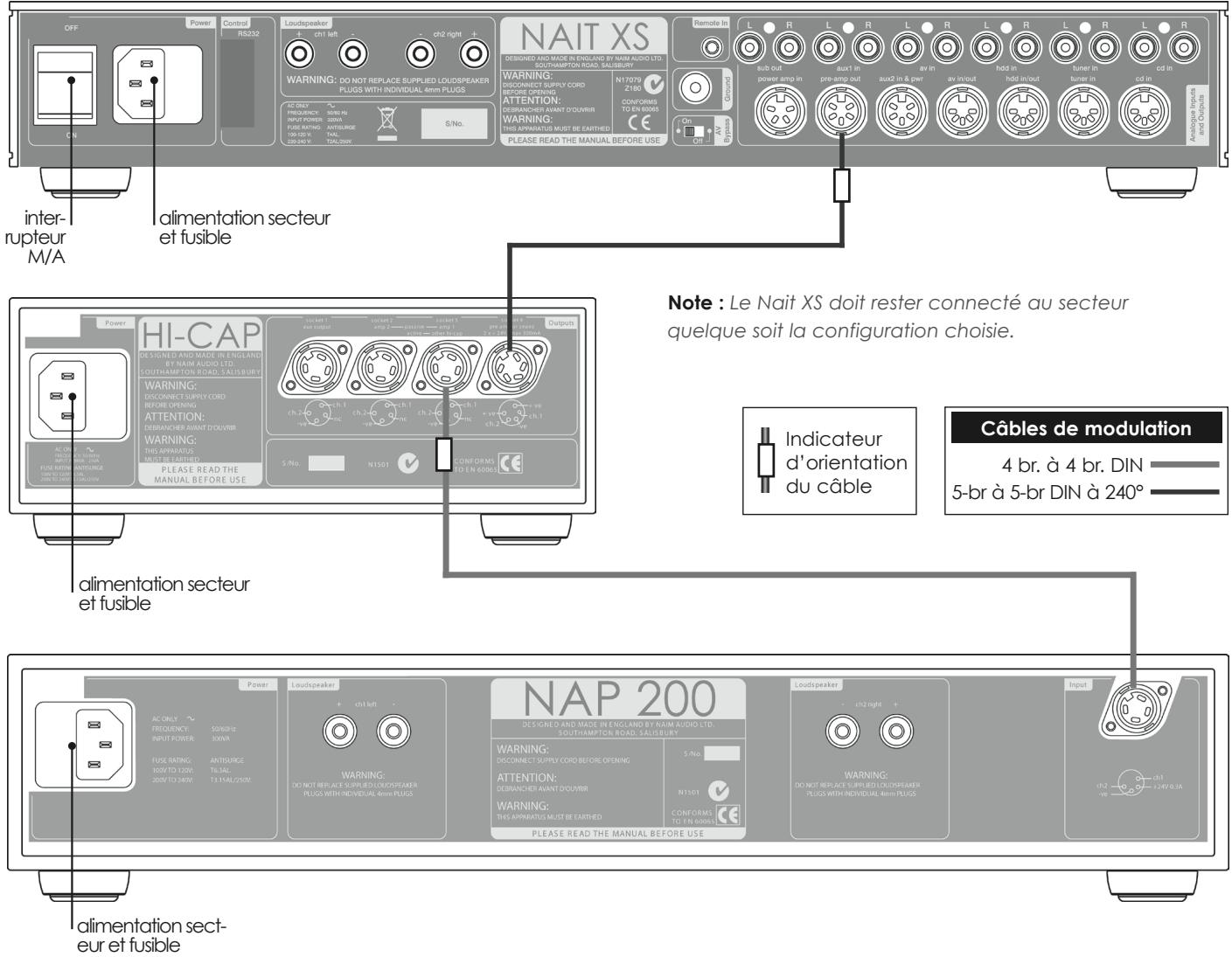

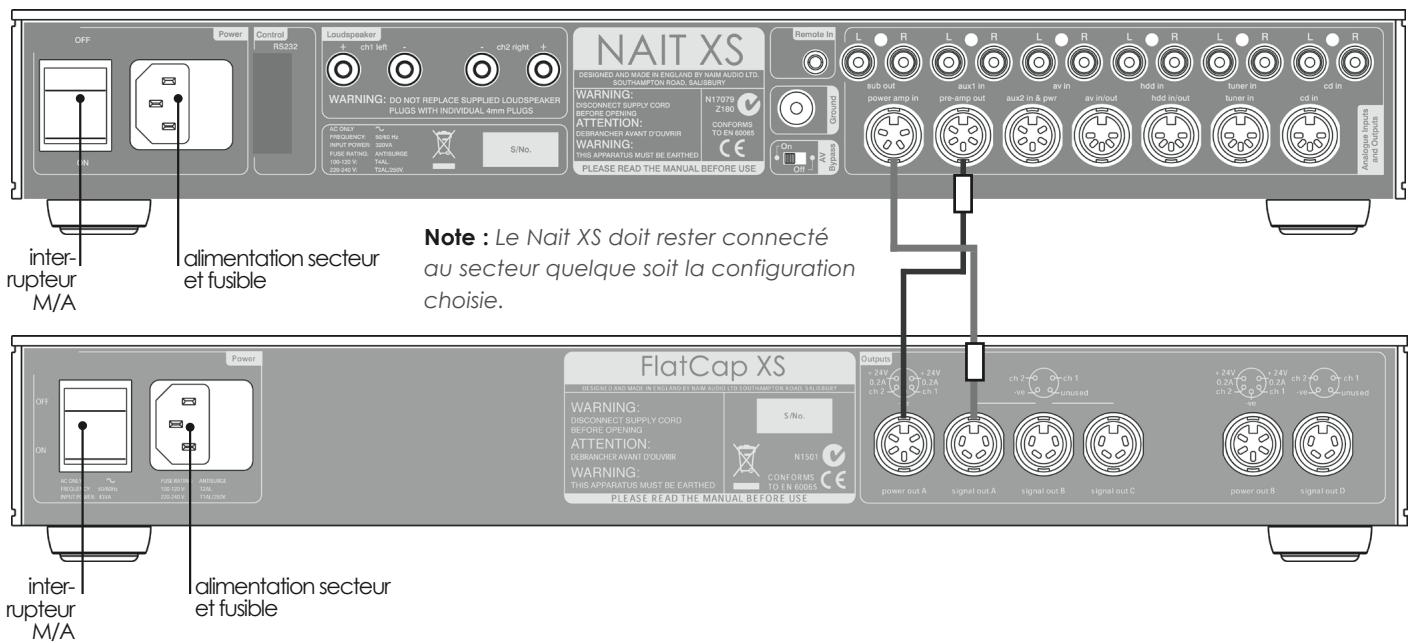

Amplificateur Intégré NAIT XS
22 Introduction, installation et raccordements du Nait XS
Le Nait XS doit être installé sur un support dédié, spécialément conçu à cet effet. Ne le posez pas directement sur un autre apparéil. Veillez à ce que le Nait XS soit bien de niveau. L' amplificateur doit être installé dans sa position définitive avant de brancher les câbles et de lemettre en marche. Vérifier que le volume est au minimum avant de le mettre en marche.
Plusieurs options d'alimentations externes, de préamplificateurs alternatifs ou d'amplificateurs de puissance supplémentaires sont disponibles pour le Nait XS. Les schémas de raccordement de plusieurs d'entre elles figurent en Section 7. Veuillez contacter vous revendeur ou votre distributeur pour d'autres options de raccordement.
Un interrupteur de dérivation audio-video (AV) est installé sur la façon arrêté du Nait XS. L'interrupteur ne doit être en position « On » (Marche) que si l'amplificateur est utilisé en conjunction avec un processeur AV dans un système home cinema. Pour toute autre installation, l'interrupteur de dérivation AV doit être en position « Off » (Arrêt). Les enceintes et/ou l'amplificateur peuvent être endommagés si un signal est connecté par inadvertance à l'entrée AV du Nait XS lorsque l'interrupteur de dérivation AV est sur « On » (Marche).
Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
22.1 Branchement au secteur
Connectez le Nait XS à une prise d'alimentation secteur en utilisant soit le cable secteur fourni soit un cable Naim Power-Line.
22.2 Entrées Signal
Les boutons de selection d'entrée sur la façade avant du Nait XS sélectionnent la source à diriger vers l' amplificateur de puissance et les enceintes. Les six boutons sont marqués cd, tuner, tape, av, aux 1 et aux 2.
Les boutons de selection d'entrée cd, tuner, tape et av selectionnement les prises d'entrée RCA et DIN en façade arrête (connectées en parallele).
Note: Les prises tape et av comportent à la fois des entrées et des sorties. Voir Section 22.4 pour plus d'information.
Le bouton de sélection d'entrée aux 1 correspond à une paire de prises RCA en façade arrière connectées en parallèle avec la prise jack stéreo de 3,5mm en façade. L'insertion d'une fiche dans la prise aux 1 en façade avant permute automatiquement l'amplificateur vers cette entrée. Lorsque la fiche est retiree, l'amplificateur revient sur l'entrée precedemment sélectionnée. Si une autre entrée est sélectionnée lorsqu'une fiche est insérée, le retrait de la prise n'entrainera pas de changement d'entrée.
Le bouton d'entrée aux 2 correspond à une prise d'entrée DIN en façade arrière. La prise DIN aux 2 inclut une sortie d'alimentation qui permet d'alimenter un préamplificateur phono Naim Stageline ou SuperLine.
Note: Pour une qualité du son optimale, les prises DIN doivent être utilisées de préférence aux prises RCA.
Note : Lorsqu'une entrée possède à la fois une prise DIN et une prise RCA, une seule des deux doit être connectée et ce, à tout moment.
Utilissez toujours des cables de modulation de haute qualité pour connecter les sources aux entrées. Le cable Naim Hi-Line donne de更好地 résultats.
4.3 Sorties enceinte
La façon arrête est équipée d'un jeu de prises de raccordement pour les enceintes. Ces prises acceptent les connecteurs spécifiques Naim Audio, et afin de satisfaire à la réglementation européen, il est impératif d'utiliser ceux-ci. Pour obtenir les valeurs résultats, it est recommendé d'utiliser les cables d'enceintes Naim Audio, mais une large gamme de cables d'enceintes peut être utilisée sans risque pour l'amplificateur.
Lors du raccordement des enceintes, veuillez vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les deux canaux.
4.4 Entrées et Sorties Tape et AV
Les entrées hdd et av du Nait XS sont associées à des sorties qui permettent au signal d'entrée sélectionné d'être dirigé vers un composant audio externe – un dispositif d'enregistrement audio par exemple.
Note : Les sorties hdd ou av seront coupées si les entrées correspondantes sont sélectionnées. La fonction « tape monitor » (contrôle tape) n'est pas disponible avec le Nait XS.
4.5 AV Bypass (Dérivation AV)
Le Nait XS peut être intégré à un système home cinema multicanaux, pour piloter les enceintes des canaux avant gauche et droit, en activant son mode AV Bypass (Dérivation AV). Le mode AV Bypass permet à un proceseur homé cinéma de prendre le contrôle du volume des signaux connectés à l'entrée av du Nait XS. Il est activé grâce à un interrupteur en façade arrière. Le témoin lumineux de volume du Nait XS s'éteint lorsque le mode AV Bypass est activé et l'entrée av sélectionnée. La commande du volume sur la télécommande sera également désactivée.
Note : La fonction AV Bypass doit être utilisée avec précaution. En effet, elle contourne la commande de
Amplificateur Intégré NAIT XS
volume du Nait XS, ce qui signifie que tout signal connecté à l'entrée av sera envoyé vers les enceintes à plein volume.
Note : La fonction mute est désactivée lorsque le mode AV Bypass est sélectionné.
22.6 Entrees et sorties auxiliaires
Le Nait XS compte des prises pre-amp out (sortie préamplificateur) et power-amp in (entree amplificateur de puissance) sur sa facone arriere. En utilisation normale, ces prises sont reliées par une prise de raccordement. Cette prise de raccordement ne doit etre retiree que dans les cas suivants:
- utilisation d'une alimentation externe d'évolution
- utilisation d'un préamplificateur alternatif conjointement avec l'étage amplificateur de puissance du Nait XS
- utilisation d'un amplificateur de puissance alternatif conjointement avec l'étage préamplificateur du Nait XS.
Les schémas 23.3 et 23.4 illustrent l'utilisation de ces prises.
Lors du branchement d'un préamplificateur externe à la prise power-amp in du Nait XS, une anomalie sera indiquée par le clignotement du bouton mute. Pour la faire disparaitre, il suffit d'appuyer et maintainir enforcé le bouton clignotant mute. Ceci a pour effet de reactiver l' amplificateur de puissance et d'eteindre l'affichage et le témoin lumineux du bouton de volume.
Le Nait XS est équipé d'une sortie stéreo analogue non filtrée subwoofer (caisson de graves) via une paire de prises RCA.
Note: La sortie caisson de graves est une réplique de la sortie principale du préamplificateur. Aucun filtrage passebas n'est appliqué.
23 Commandes et raccordements du Nait XS
23.1 Façade avant du Nait XS
22.7 Alimentations d'évolution
L'étage de préamplification du Nait XS peut évoluer par l'utilisation d'une alimentation externe Flatcap, Hi-Cap ou Supercap. Les schémas d'évolution de l'alimentation sont indiqués en Section 7. Le Nait XS et son alimentation externe doivent être éteints lors des raccordements. Lorsque tous les branchements ont été effectués, allumez d'abord l'alimentation externe puis le Nait XS.
22.8 Généralités à propos des raccordements
Les masses d'entrée et de sortie de chaque canal sont communes. La masse secteur (terre) doit être branchée en permanence qu'elle que soit la nature des autres apparciels utilisés avec l'amplificateur. Cele-ci ne relié à la terre que le boîtier et le blindage electrostatique à l'intérieur du transformateur, et n'est pas reliée à la masse du signal. Afin d'éviter les boucles de renflement secteur, la masse du signal du système ne doit être relié à la terre qu'à un seul endroit.
Le Nait XS est équipé d'un connecteur relié à la masse du signal en façade amérique. Celui-ci est à utiliser uniquement pour connecter la masse du bras de lecture d'une platine vinyle.
Amplificateur Intégré NAIT XS

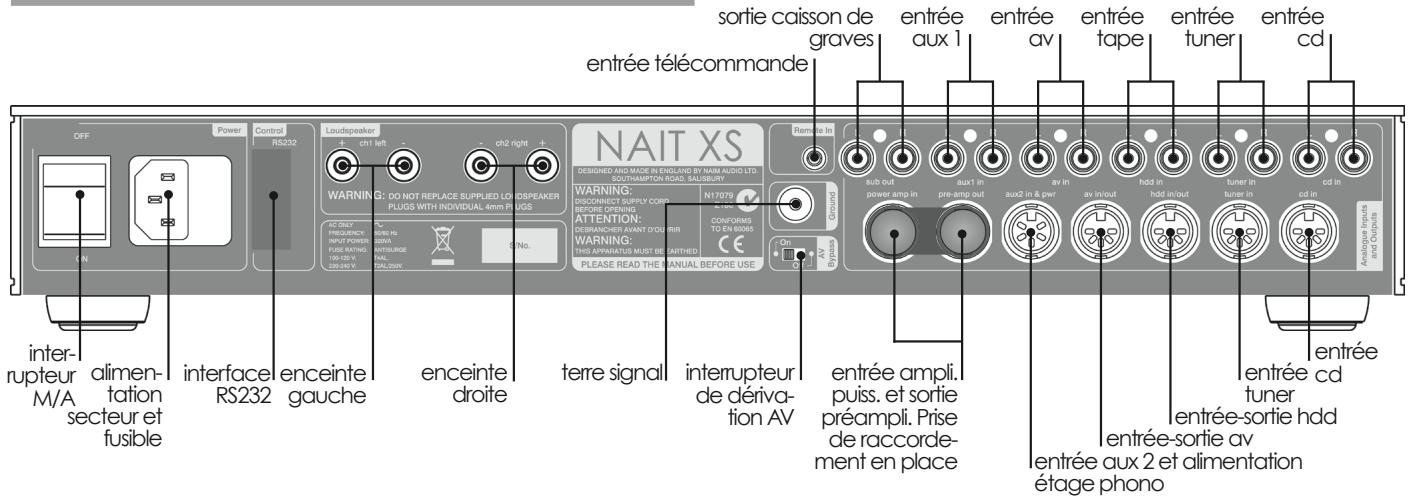

23.2 Facade arrête du Nait XS
Note: Le NAC 152 XS utilise plusieurs technologies afin de réduire les effets microphoniques. Une certaine mobilité du circuit imprimé et des prises est normale lors du raccordement et du déraccordement des cables.
Note : L'interface RS 232/comms est une évolution optionnelle. Elle peut être spécifiée au moment de la commande ou installée ultérieurement. Pour de plus amples informations, contactez votre revendeur ou Naim Audio directement.
Note : La prise de raccordement ne doit être retiree que dans le cas d'utilisation d'une alimentation externe d'évolution ou d'un préamplificateur alternatif associé à l'étage amplificateur de puissance du Nait XS, ou d'un amplificateur de puissance alternatif associé à l'étage préamplificateur du Nait XS. Dans tous les autres cas, la prise doit rester en place.
23.3 Nait XS raccordé à l'alimentation Flatcap
Amplificateur Intégré NAIT XS
23.4 Nait XS raccordé à l'alimentation Hi-Cap et à un amplificateur de puissance NAP 200
24. Spécifications du Nait XS
Sensibilité des entrées :
130mV, 47kΩ
Marge de puissance :
34dB
(toutes entrees, toutes
fréquences audio)
Niveau de sortie préampli :
0.775V, <50Ω
Niveau de sortie tape :
130mV, 600Ω
Puisance de sortie :
60 watts par canal en continu
pour 8 Ohms
Sorties d'alimentation
Pour étage phono Naim
auxiliares :
20VA
Consommation en veille :
70 × 432 × 301 mm
Dimensions (H× L× P) ..
8.6kg
Poids :
100-120V ou 220-240V, 50/60Hz
Amplificateur Intégré NAIT 5i
25 NAIT 5i Introduction et Installation
Le Nait 5i doit être installé sur un support dédié, spécialement conçu à cet effet. Ne pas le poser directement sur un autre appareil. Bien vérifier qu'il est de niveau. L' amplificateur doit être installé dans sa position définitive avant de brancher les câbles et de le metre en marche. Vérifier que le volume est diminué avant de le metre en marche.
Les paragraphs ci-dessus de la Section 22 décrivent les caractéristiques d'installation et les fonctions spécifiques du Nait 5i. Les caractéristiques de fonctionnement communes à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
Les caractéristiques de fonctionnement commun à tous les préamplificateurs et amplificateurs intégrés, figurent à la Section 28.
25.1 Entrées
Les boutons de selection des entrées sélectionnent la source d'entrée à diriger vers l'amplificateur de puissance et les enceintes cd, tuner, tape et av. Chaque bouton correspond à une paire de prises d'entrées RCA en façon amérique. Les entrées cd et tuner sont également équipées de prises DIN alternatives. Il est préférible d'utiliser celles-ci au lieu des prises RCA dans la mesure du possible. Il ne faut pas branchier les prises DIN et RCA de la même entree en même temps.
Une prise stéreo "jack" de 3,5 mm pour iPod* (ou un autre lecteur de musique portable) est également disponible en façade du NAIT 5i.
La prise en façade est sélectionnée automatiquement lorsqu'une fiche y est insérée. La déconnexion de la fiche remettra l'amplificateur sur l'entrée précédemment sélectionnée.
Note: La fonction mute n'est pas opérationnelle lorsqu'
l'entrée en faconde est utilisé.
25.2 Sorties
La façade arrière est équipée d'un jeu de prises de raccordement pour les enceintes. Ces prises acceptent les prises bananes standards de 4mm, mais afin de satisfaire à la réglementation européenne, il faut utiliser les prises Naim fournies. Pour les autresurs résultats, il est recommendé d'utiliser les cables d'enceintes Naim Audio, mais une large gamme de cables d'enceintes peut etre utiliser sans risque pour I' amplificateur.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les deux voies.
La sortie tape est toujours connectée au signal de l'entrée selectionnée. Il n'y a pas de fonction "record monitor" disponible.

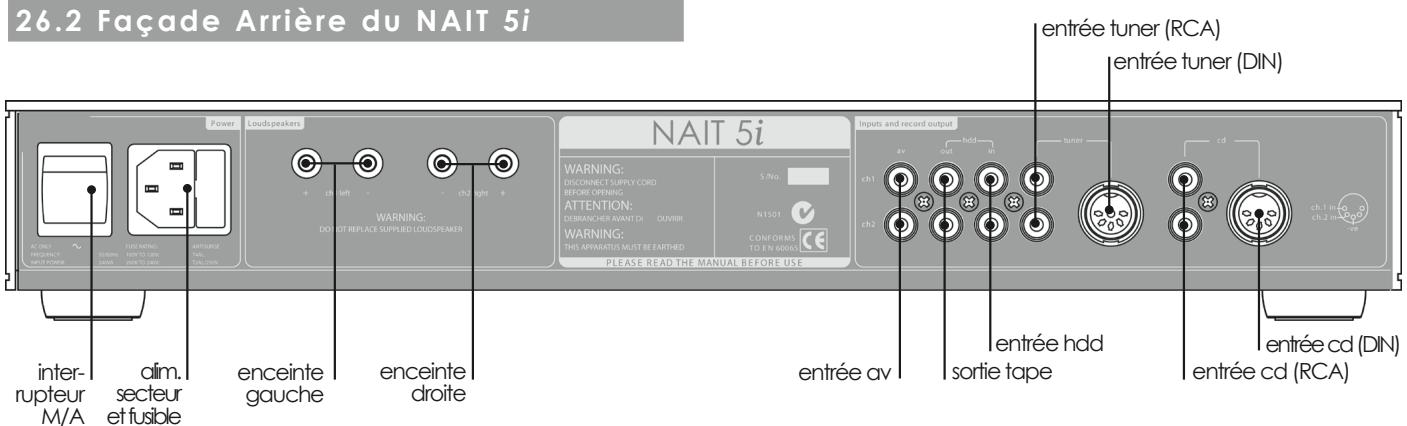

26 Commandes et Raccordements du NAIT 5i

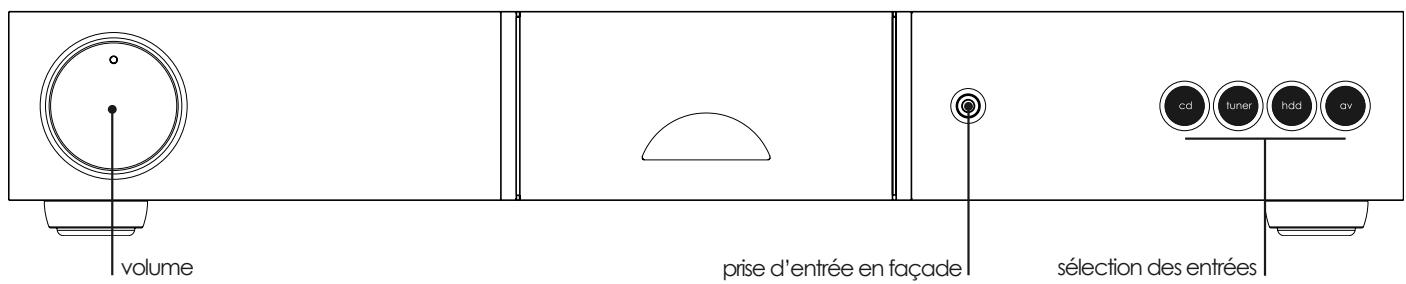

26.1 Façade avant du NAIT 5i
Amplificateur Intégré NAIT 5i
Note: Le Nait 5i utilise plusieurs technologies afin de réduire les effets microphoniques. Une certaine mobilité du circuit imprimé et des prises est normale lors du raccordement et du déraccordement des cables.
27 Spécifications NAIT 5i
Sensibilité des entrées: 225mV, 20kΩ
Marge de puissance : 35dB (toutes entrées, toutes fréquences audio)
Niveau de sortie Tape : 225mV, 100Ω
Puisance de sortie : 50 watts par voie en continu pour 8 Ohms
Consommation en veille : 10VA
Tension de secteur : 100-120V ou 220-240V, 50/60Hz
Fonctionnement des Préamplificateurs et Amplificateurs Intégrés
28 Fonctionnement des Préamplificateurs et Amplificateurs Intégrés
De nombreuses caractéristiques et commandes des préamplificateurs et amplificateurs intégrés Naim sont communes à toute la gamme et sont basées sur une interface d'utilisateursemblable. Cette section du manuel décrit ces caractéristiques et l'interface d'utilisateur, en identifiant les éventuelles différences entre les divers produits. Le tableau 25.9 indique certaines variantes de l'interface d'utilisateur entre les différents produits.
Les commandes en façade avant sont dupliquées par la télécommande, qui dans certains cas fournir quelques fonctions supplémentaires. Voir les Sections 26 et 27 pour de plus amples informations.
Afin de simplifier le texte, le terme préamplificateur dans les paragraphs qui seront, recouvre également les amplificateurs intégrés.
28.1 Sélection Automatique des Entrées
Lorsque la Sélection Automatique des Entrées est activée, la source d'entrée correspondante est sélectionnée dès qu'une fonction de la télécommande pour cette source (Naim) est utilisée. Par exemple, si l'entrée tuner est sélectionnée et le bouton play (lecture) cd de la télécommande est appuyé, le préamplificateur permute automatiquement vers l'entrée cd. La Sélection Automatique des Entrées peut être programmée pour fonctionner sur toutes les combinaisons de boutons d'entrées cd, av, et tuner (et des prises d'entrées qui leur sont affectées).
Pour activer la Sélection Automatique des Entrées, appuyer et maintainir le bouton prog de la télécommande (avec la télécommande en mode préamplificateur). Le bouton source mono de la façade avant (bouton mon du NAC 202, bouton mute du NAC 152 XS, bouton record mute du Supernait ou bouton hdd du Nait 5i) s'éclaire si la sélection automatique est déjà activée. Si elle n'est pas encore activée, elle est activée en appuyant sur le même bouton.
Lorsque la sélection automatique est active, en appuyant de nouveau sur le même bouton, les entrées sélectionnées pour la sélection automatique sont indiquées par un bref éclairage de leurs boutons de selection. L'appui repété sur ce bouton sélectionne successivement chaque combinaison possible des entrées cd, tuner et av, et la désactivation de la sélection automatique (tous les boutons d'entrées éteints). Lorsque les entrées choisis pour la sélection automatique sont éclairés, arrêter d'appuyer sur le bouton.
La Sélection Automatique des Entrées ne devient active qu'en quittant le mode programmation (appuyer etmaintenir la touche prog de la télécommande).
Note: Le préamplificateur quittera le mode programmation automatiquement si aucune commande n'est reçue pendant cinq minutes.
Note : Dans certains cas, d'autres opérations de configuration des appareils est nécessaire pour obtenir un fonctionnement correct de la Sélection Automatique des Entrées. Veuillez demander conseil à votre revendeur.
28.2 Intégration AV (Gain Unité)
Le Gain Unité permet à un processeur audio-video de s'intégrer pour que sa commande de volume règle les signaux d'entrées raccordés aux entrées sélectionnées du préamplificateur. Sur le NAC 552, la fonction Gain Unité peut
etre sélectionnée pour les prises d'entrées DIN 4 et 5. Sur tous les autres préamplificateurs, le Gain Unité ne peut être sélectionné que pour l'entrée av.
Pour activer le Gain Unité, appuyer et maintainir la touche prog de la télécommande (avec la télécommande en mode préamplificateur) pourmettre le préamplificateur en mode programmation. Le bouton source mute (bouton mute du NAC 202 ou NAC 152 XS, bouton av du Nait 5i) s'éclaire si le Gain Unité est actif. Sinon, le Gain Unité peut être activé en appuyant sur le même bouton deux fois.
Note: Sur le NAIT XS, le Gain Unité (AV Bypass) est activé grâce à un interrupteur en façon arrière.
Lorsque le Gain Unité est actif, un nouvel appui sur le bouton source mute du NAC 552 indique les entrées sélectionnées par un bref éclairage de leurs boutons de selection. L'appui repété sur ce bouton sélection successivement chaque combinaison possible des entrées disponibles puis Gain Unité désactivé. Lorsque les entrées choisis sont éclairées, arrêter d'appuyer sur le bouton. Les entrées choisis sont alors activées pour le Gain Unité. La télécommande peut également être utilisée pour sélectionner le Gain Unité (voir le tableau 25.10).
Le Gain Unité ne devient actif qu'en quittant le mode programmation (appuyer et maintainir la touche prog de la télécommande).
Note: Le préamplificateur quittera le mode programmation automatiquement si aucune commande n'est reçue pendant cinq minutes.
Note: La fonction Gain Unité est à utiliser avec précaution. En effet, elle contourne les commandes de volume et de balance du préamplificateur ce qui signifie que tout signal raccordé à une entrée Gain Unité est dirigé vers l'amplificateur de puissance et aux enceintes à pleine puissance. Pour diminuer le risque d'une erreur de manipulation intempestive, toute modification ultérieure de l'affection des entrées désactive la fonction Gain Unité des entrées précédemment configurées. D'autre part, si une entrée est sélectionnée pour laquelle le Gain Unité est actif, les commandes de volume et de balance du préamplificateur et de la télécommande sont inhibés et leur éclairage est étèint. Ceci est indiqué par le clignotement de l'éclairage du bouton de commande de volume ou de balance si une ou l'autre fonction est utilisée.
Fonctionnement des Préamplificateurs et Amplificateurs Intégrés
28.3 Commande de Volume et de Balance
Les touches volume et balance de la télécommande permettent d'activer des fonctions alternatives. Un appui rapide avec libération immédiate de la touche effectue un réglage incrémental. Un appui rapide avec libération immédiate suivi par un appui maintenu permet le réglage en continu à petite vitesse. Un simple appui maintenuentaîne le réglage rapide en continu.
Note : Les NAC 152 XS, Nait XS et Nait 5i ne compte t'aucune fonction de commande de balance.
28.4 Mute, Mono et Mon
La fonction Mute, qui permet de couper le signal de sortie, est activée en appuyant sur le bouton mute en façon avant. Pour les préamplificateurs équipés de boutons séparés de selection des sources d'entrées et d'enregistrement, la fonction Mute peut être activée indépendamment pour l'entrée et l'enregistrement. La fonction Mute peut aussi être activée par la télécommande.
Note: Le Nait 5i ne dispose pas de bouton mute en façade.
Certains préamplificateurs disposent d'une fonction mon (mono) qui additionne les voies de droite et.gauche. La fonction Mono est activée en appuyant sur le bouton mon en façade (mono sur le NAC 552). Pour les préamplificateurs équipés de boutons séparés de selection des sources d'entrées et d'enregistrement, la fonction Mono peut être activée independamment pour l'entrée et l'enregistrement. La fonction Mono peut aussi être activée par la télécommande.
Note : Les NAC 202, NAC 152 XS, Supermait et Nait Si ne disposent pas de la fonction Mono.
Le Nac 202 intègre une fonction mon (tape monitor: contrôle d'enregistrement). En appuyant sur le bouton mon, les signaux d'entrée tape, av ou aux 1 sont redirigés vers la sortie du préamplificateur, tout en laissant la sélection de l'entrée connectée aux sorties tape, av et aux 1. La fonction contrôle d'enregistrement peut aussi être selectionnée à partir de la télécommande.
Note : Seules les entrées tape, av et aux 1 (celles qui intégrant une sortie ligne) peuvent être sélectionnées lorsque mon est SéLECTIONNée. Toutefois, si l'une de ces entrées correspond à l'entrée SéLECTIONNée comme source, cette entrée ne sera pas disponible pour le suivi.
Note : e NAC 202 est vendu avec la fonction mute enregistrement sélectionnée. Elle peut être déslectionnée en appuyant sur le bouton mute, lorsque la fonction contrôle d'enregistrement est sélectionnée. Voir Section 13.2
Note : Les NAC 152 XS, Nait XS et Nait 5i ne disponible pas de bouton mon en façade.
28.5 Affichage
On peut eteindre I'clairage de la facaade avant du
préamplificateur en appuyant sur la touche disp de
la telecommande (en mode préamplificateur). Toute
manipulation ulterieure de la telecommande ou des boutons
en facaade, restitue temporairement I'clairage. Un deuxieme
appui sur la touche disp restitue I'affichage.
28.6 Allumage
Après l'allumage via le bouton power (marche/arrêt) de l'amplificateur de puissance ou de l'alimentation, le préamplificateur resté muet pendant 30 secondes lors de la stabilisation des systèmes de commande et des circuits. Pour les préamplificateurs équipés de boutons séparés de selection des sources d'entrées et d'enregistrement, seule la rangée de boutons de sources d'entrées sera activée automatiquement et la rangée d'enregistrement restera coupée.
28.7 Télecommande
La télécommande livre avec le préamplificateur duplique toutes les fonctions de configuration et de commande. Pour de plus amples informations, voir les Sections 26 et 27.
28.8 Configuration par Défaut
Pour restituer tous les réglages programmables à la configuration d'origine, appuyer et maintainir la touche disp de la télécommande lorsque le préamplificateur est en mode programmation. A la fin de l'opération, le préamplificateur quittera automatiquement le mode programmation.
Fonctionnement des Préamplificateurs et Amplificateurs Intégrés
28.9 Pannes
Certains amplificateurs signalement les éventuelles problèmes par le clignotement des boutons en façade. Le tableau suivant décrit les fautes indiquées, pour chaque produit.
| Amplificateur | Alimentation ou fiche de raccordement Bouton clignotant | Surcharge de l'amplificateur Bouton clignotant | Surchauffe Bouton clignotant |
| NAC 252 | source mute | N/A | N/A |
| NAC 282 | source mute | N/A | N/A |
| NAC 202 | mute | N/A | N/A |
| NAC 152 XS | mute | N/A | N/A |
| Supernait | source mute | record mute | N/A |
| Nait XS | mute | tuner | N/A |
| Nait 5i | N/A | tuner | cd |
28.10 Interface des Boutons et Touches de Sélection des Fonctions
| Prodiuit | Mode | Sélection Auto | Intégration AV | Restitution configuration | |
| Programmation | des Entrées | (Gain Unité) | d'origine | ||
| NAC 552 | maintien pre | N/A | N/A | N/A | handset key (R-com) |
| maintien prog | pre ▶ mon | pre ▶ mute | maintien disp | handset key(s) (NARCOM 4) | |
| source mono | source mute | front panel | |||
| NAC 252 | maintien prog | pre ▶ mon | pre ▶ mute | maintien disp | handset key(s) (NARCOM 4) |
| source mon | source mute | front panel button | |||
| NAC 282 | maintien prog | pre ▶ mon | pre ▶ mute | maintien disp | handset key(s) (NARCOM 4) |
| source mon | source mute | front panel button | |||
| NAC 202 | maintien prog | pre ▶ mon | pre ▶ mute | maintien disp | handset key(s) (NARCOM 4) |
| mon | mute | front panel button | |||
| NAC 152 XS | maintien prog | pre ▶ mute | pre ▶ av | maintien disp | handset key(s) (NARCOM 4) |
| mute | av | front panel button | |||
| Supernait | maintien prog | rec ▶ mute | pre ▶ mute | maintien disp | handset key(s) (NARCOM 4) |
| record mute | source mute | front panel button | |||
| Nait XS | maintien prog | pre ▶ mute | interrupteur | maintien disp | handset key(s) (NARCOM 4) |
| mute | façade arrêtère | front panel button | |||
| Nait 5i | maintien prog | pre ▶ 3 | pre ▶ 4 | maintien disp | handset key(s) (NARCOM 4) |
| hdd | av | front panel button | |||
Note: La télécommande doit être en mode préamplificateur pour sélectionner le mode programmation ou pour restituer la configuration d'origine.
Note: Le symbole indique l'appui sur une touche suivie d'une autre.
Télécommande R-com
29 Telecommande R-com
La télécommande R-com est fournie d'origine avec le NAC 552 et peut être achetée comme accessoire optionnel. Elle permet de commander rapidement et de manière intuitive, les fonctions les plus souvent utilisées des lecteurs de CD, des préamplificateurs, des amplificateurs intégrés et des tuners Naim.
Pour installer les piles, refirer le couvercle du bas au moyen de l'outil fourni, puis installer les piles à l'intérieur en respectant l'orientation. Remètre le couvercle en place. En cas de conditionnement de la télécommande R-com pour l'expédition, refirer les piles.
29.1 Utilisation de la Telecommande R-com
Les touches de la télécommande R-com permettent en premier lieu de commander les fonctions les plus souvent utilisées des lecteurs de CD, des préamplificateurs, des amplificateurs intégrés et des tuners Naim. Afin de prolonger la durée de vie des piles, le R com se met en mode "veille" lorsqu'il n'est pas utilisé. Il se "réveille" ensuiteès qu'il est touché.
R-com dispose de trois modes de fonctionnement : mode Lecteur de CD, mode Préamplificateur / Amplificateur intégré, et mode Tuner. Le mode par défaut est Lecteur de CD. Lorsque la télécommande est éveillée en mode Lecteur de CD, toutes les touches du R-com sont éclairées en vert. Pour permuter le R-com en mode Préamplificateur / Amplificateur intégré ou en mode Tuner, appuyer respectivement sur la touche pre ou fun. La touche pre ou fun s'éclaire alors en blanc. Pour revenir en mode Lecteur de CD, appuyer de nouveau sur la touche pre ou fun, selon le cas.
Dans le mode par défaut, les touches du R-com permettent les fonctions suivantes :
disp: Permet d'éclairer et d'éteindre l'éclairage des boutons en façade du lecteur de CD.
open: Ouvre la porte du CD 555.
stop: Arête le lecture du CD.
play : Lance la lecture du CD.
prev: Sélectionne la piste ou le point d'index précédent.
next : Sélectionne la piste ou le point d'index suivant
vol + : Augmente le volume du préamplificateur / amplificateur intégré.
vol - : Diminue le volume du préamplificateur / amplificateur intégré.
mute : Diminue le volume à zéro. Un deuxième appui restitue le volume à sa position initiale.
pause: Interrupt pt la lecture du CD. Un deuxieme appui reprend la lecture du CD.
En mode Préamplificateur / Amplificateur Intégré (appui de la touche pre), les touches suivantes changent de fonction :
disp: Permet d'éclairer et d'éteindre l'éclairage des boutons en façade du préamplificateur / amplificateur intégré.
prev : Sélectionne l'entrée source précédente.
next: Sélectionne l'entrée source suivante.
Note : Pour sélectionner le mode de programmation du Préamplificateur / Amplificateur Intégré au moyen de la télécommande R-com, appuyer et maintainir la
touche pre. Les fonctions de programmation sont ensuite accessibles par les boutons en façon du Préamplificateur / Amplificateur.
En mode Tuner (appui de la touche fun), les touches suivantes changent de fonction :
disp: Permet d'éclairer et d'éteindre l'éclairage des boutons en façade du tuner.
prev: Sélectionne la station précédente programme par le tuner.
next: Sélectionne la station suivante programme par le tuner.

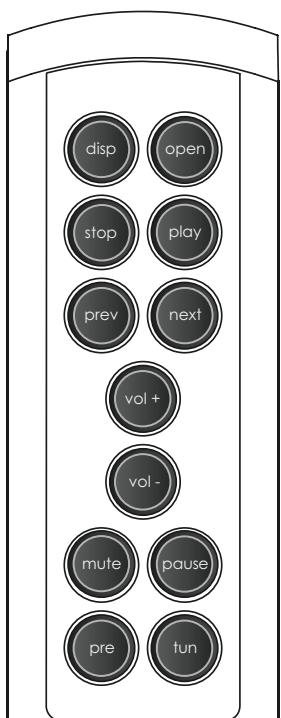

29.2 Touches de la Telecommande R-com
naim
Télécommande NARCOM 4
30 Télecommande NARCOM 4
La télécommande NARCOM 4 est fournie d'origine avec les NAC 552, NAC 252, NAC 282, NAC 202, NAC 152 XS, Supernait et Nait 5i. Il s'agit d'une télécommande multifonctions, prévue pour utilisation avec les lecteurs de CD, les amplificateurs intégrés, les préamplificateurs, les tuners à préseLECTIONs et les caissons de graves Naim.
Pour installer les piles, retirer le couvercle du bas au moyen de l'outil fourni, puis installer les piles à l'intérieur en respectant l'orientation. Remettre le couvercle en place.

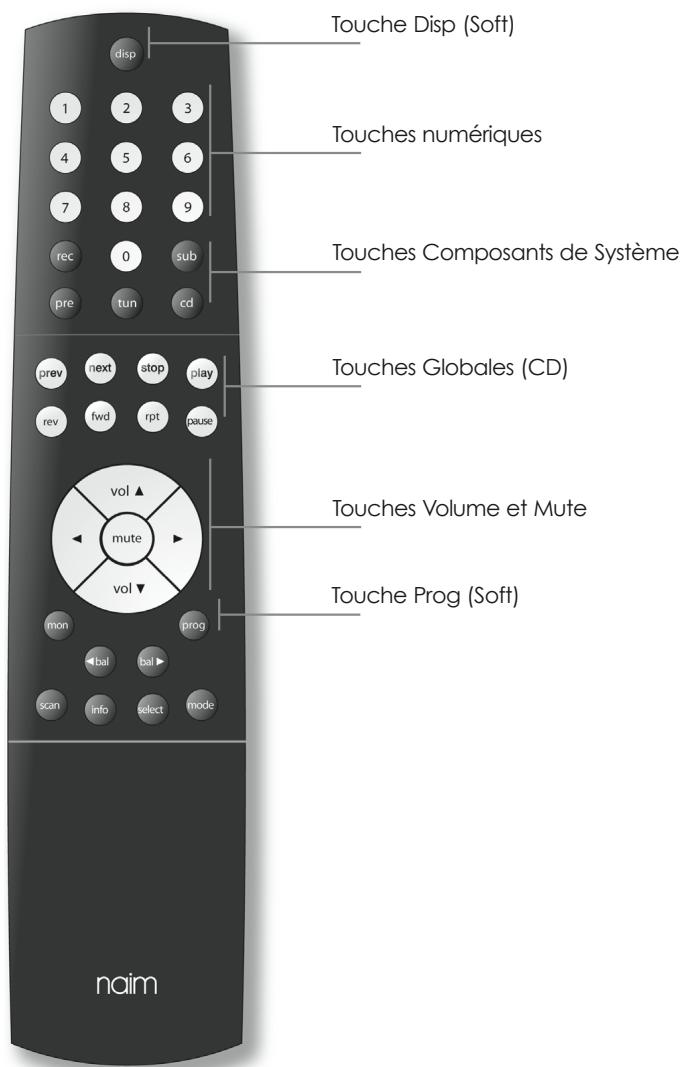

30.1 Utilisation de la Telecommande NARCOM 4
Le fonctionnement de la télécommande NARCOM 4 est articulé autour de trois types de touches : les touches Composants de Systeme, les touches Globales et les touches Soft.
Les touches Composants de Systeme servent à basculer le fonctionnement des touches Soft vers les modes adaptés à chaque composant du système (Lecteur de CD, préamplificateur, etc.).
Les touches Globales commandent les fonctions spécifiques des composants, qu'elle que soit l'etat des touches Composants de Systeme, et sont accessibles en permanence.
Les touches Globales pour les préamplificateurs et amplificateurs intégrés fonctionnement de la manière suivante :
vol ( \& ) : Permettent de regler le volume et la position du bouton de volume.
mute : Diminue le volume du préamplificateur a zéro. Un deuxième appui restitue le volume à sa position initiale.
bal (« & «): Régle la balance entre les voies. Certains amplificateurs disposent uniquement de la commande de balance par télécommande. Sur ces appareils, la balance se met automatiquement au centre à l'approche du point médian. Le centrage est indiqué par le clignotement tu fémon lumineux du bouton de volume. Pour continuer de régler la balance une fois que celle-ci s'est centrée, il faut ré-appuyer sur la touche bal.
mon : Permet d'écouter la sortie d'un magnétophone pendant l'enregistrement. La source à enregistrer est sélectionnée au moyen des boutons de selection d'entrée comme d'habitude. Un deuxième appui sur la touche mon restitue le fonctionnement normal. Sur certains préamplificateurs, la touche mon commande la fonction mono.
Les touches Soft pour les préamplificateurs et amplificateurs intégrés fonctionnel de la manière suivante :
disp: Permet d'éclairer et d'étéindre l'éclairage des boutons en façade.
prog : Appuyer et maintainir cette touche pour sélectionner le mode programmation des préamplificateurs ou amplificateurs intégrés.
numériques: Permettent la sélection directe des entrées sources.
30.2 Touches de la Telecommande NARCOM 4
Amplificateur de Puissance NAP 500
31 Installation et Utilisation
Le NAP 500 et NAP 500PS doivent être installés sur un support dédié, spécialement conçu à cet effet et doivent être installés dans leur position définitive avant de brancher les cables et de les metres en marche. Allumer les sources et le préamplificateur avec le volume diminué avant d'allumer le NAP 500. Le bouton M/A du NAP 500 se situé en façon de l'alimentation NAP 500PS.
Lors de la mise en place du NAP 500, bien s'assurer que les grilles de ventilation supérieure et inférieure ne sont pas recouvertes.
Les NAP 500 et NAP 500PS sont très lourds, et il est important de faire attention pour les soulever ou les déplacer. Bien s'assurer que la surface devant les recevoir est capable de résister à leur poids.
31.1 Généralités à propos des raccordements
Les raccordements négatifs d'entrée et de sortie de chaque voie sont commons. La terre secteur (masse) doit être branchée en permanence qu'elle que soit la nature des autres apparèils utilisés avec les amplificateurs de puissance Naim. Celle-ci ne relié à la terre que le boîtier et le blindage electrostatique à l'intérieur du transformateur, et n'est pas reliée au négatif du signal. Afin d'éviter les boucles de renflement secteur, le négatif signal du système complet ne doit être relié à la terre secteur (masse) qu'à un seul endroit.
Note : Chaque voie du NAP 500 est un amplificateur "ponté", donc aucune des prises de sorties enceintes (+ ou -) n'est au potentiel de la terre. Evitez de brancher des appeareils alimentés par le secteur, tels que les enceintes électrostatiques, les caissons de graves et les amplificateurs de casques qui ne disposent pas d'une terre à potentiel flottant. Aucune prise qui est reliée directement ou indirectement au potentiel de la terre ne doit être reliée à une prise de sortie enceinte (+ ou -).
31.2 Informations sur la protection
La vitesse du ventilateur du NAP 500 augmente en cas d'augmentation de la température de l'amplificateur. Si celle-ci atteint 70^ du au fonctionnement prolongé à puissance élevé ou dû à l'obstruction de la ventilation, les sorties se coupent et le ventilateur tourne à vitesse maximale pour le refroidir. Ceci peut durer plusieurs minutes.
Il n'est pas nécessaire d'etreindre l'amplificateur, mais il est recommandé demettre le préamplificateur sur "mute" ou de diminuer le volume afin d'eviter les surprises lorsque l'amplificateur se ré-enclenche.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE L'AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE A UN Niveau DE VOLUME TROP ELEVE. SI C'EST LE CAS, LES ENCEINTES RISQUENT D'ETRE ENDOMMAGEES. IL FAUT DIMINUER LE VOLUME.
31.3 Câbles et prises d'enceintes
Utiliser exclusivement les câbles pour enceintes Naim Audio entre les enceintes et les sorties du NAP 500. Des prises d'enceintes spécifiques Naim Audio sont fournies d'origine pour assurer la connexion, et afin de respecter la réglementation européen en vigueur, il est impératif d'utiliser celles-ci.
L'UTILISATION DE CÂBLE "HAUTE DEFINITION" OU TOUT AUTRE CÂBLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES PEUT ENDOMMAGER L'AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les deux voies.
Amplificateur de Puissance NAP 500
32 Raccordements du NAP 500

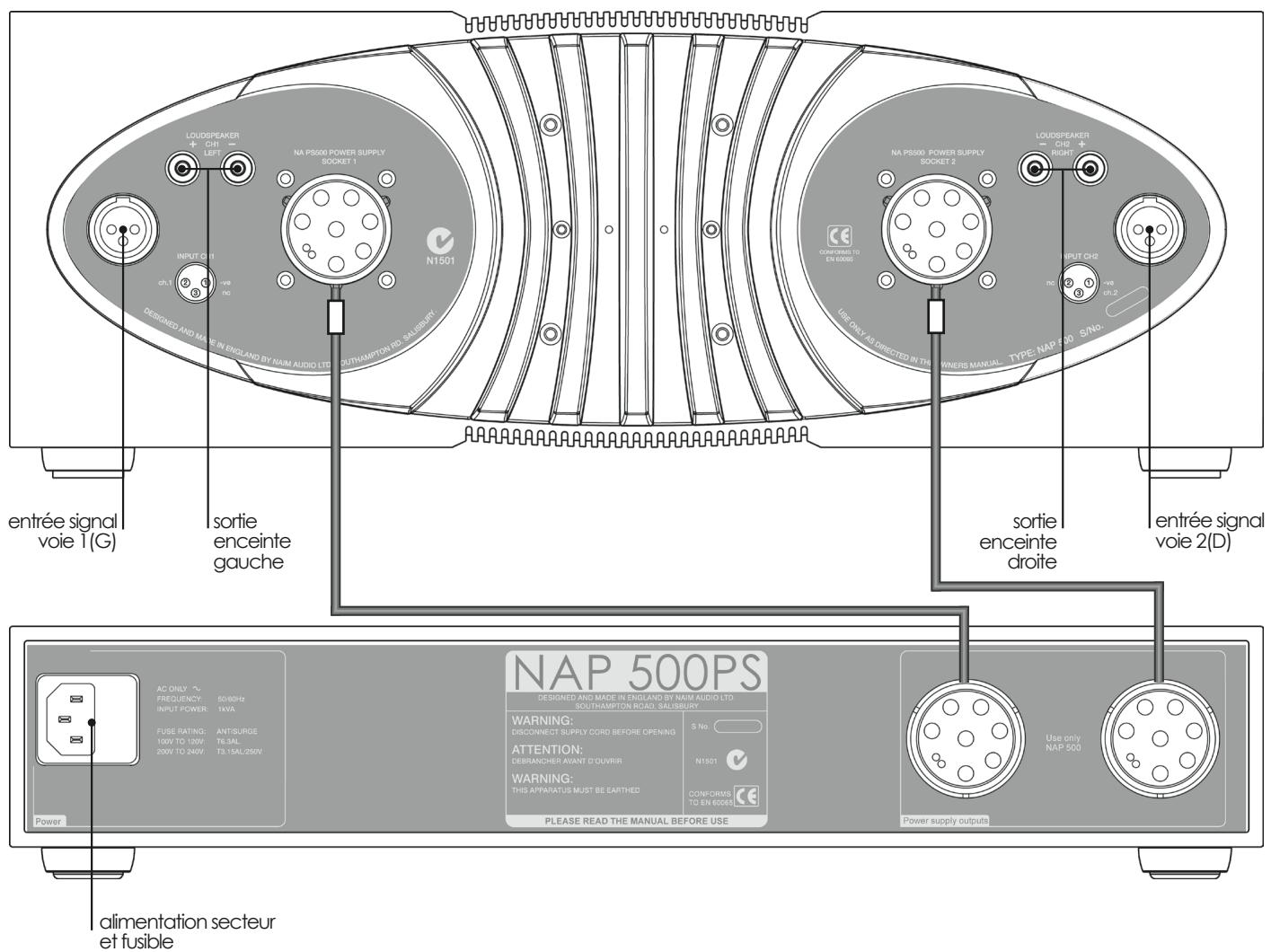

32.1 Raccordements entre le NAP 500 et le NAP 500PS
33 Spécifications NAP 500 / NAP 500PS
Puisance de sortie :
140 Watts par voie, pour 8Ω
Consommation en veille :
700VAtransitoire
Gain de tension :
60VA
Impedance d'entree :
+29dB
Réponse en fréquence :
18kΩ
-3dB à 1,5Hz et 100kHz
100-120V ou 220-240V, 50/60Hz
(NAP 500PS)
Amplificateur de Puissance NAP 300
34 Installation et Utilisation
Le NAP 300 et NAP 300PS doivent être installés sur un support dédié, spécialement conçu à cet effet et doivent être installés dans leur position définitive avant de brancher les cables et de les metres en marche. Allumer les sources et le préamplificateur avec le volume diminué avant d'allumer le NAP 300. Le bouton M/A du NAP 300 se situé en façon de l'alimentation NAP 300PS.
Lors de la mise en place du NAP 300, bien s'assurer que l'entrée d'air du ventilateur, en dessous, et l'évacuation à l'arrête ne sont pas recouvertes.
Les NAP 300 et NAP 300PS sont lourds, et il est important de faire attention pour les soulever ou les déplacer. Bien s'assurer que la surface devant les recevoir est capable de résister à leur poids.
34.1 Généralités à propos des raccordements
Les raccordements négatifs d'entrée et de sortie de chaque voie sont commons. La terre secteur (masse) doit être branchée en permanence qu'elle que soit la nature des autres apparèils utilisés avec les amplificateurs de puissance Naim. Celle-ci ne relié à la terre que le boîtier et le blindage electrostatique à l'intérieur du transformateur, et n'est pas reliée au négatif du signal. Afin d'éviter les boucles de renflement secteur, le négatif signal du système complet ne doit être relié à la terre secteur (masse) qu'à un seul endroit.
34.2 Informations sur la protection
La vitesse du ventilateur du NAP 300 augmente en cas d'augmentation de la température de l'amplificateur. Si celle-ci atteint 70^ du au fonctionnement prolongé à puissance élevée ou du à l'obstruction de la ventilation, les sorties se coupent et le ventilateur tourne à vitesse maximale pour le refroidir. Ceci peut durer plusieurs minutes.
Il n'est pas nécessaire d'etreindre l'amplificateur, mais il est recommandé demettre le préamplificateur sur "mute" ou de diminuer le volume afin d'eviter les surprises lorsque l'amplificateur se ré enclença.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE L'AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE A UN Niveau DE VOLUME TROP ELEVE. SI C'EST LE CAS, LES ENCEINTES RISQUENT D'ETRE ENDOMMAGEES. IL FAUT DIMINUER LE VOLUME.
34.3 Câbles et prises d'enceintes
Utiliser exclusivement les câbles pour enceintes Naim Audio entre les enceintes et les sorties du NAP 300. Des prises d'enceintes spécifiées Naim Audio sont fournies d'origine pour assurer la connexion, et afin de respecter la réglementation européen en vigueur, il est impératif d'utiliser celles-ci.
L'UTILISATION DE CABLE "HAUTE DEFINITION" OU TOUT AUTRE CABLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES PEUT ENDOMMAGER L'AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les deux voies.
Amplificateur de Puissance NAP 300
35 Raccordements du NAP 300

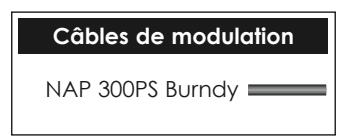

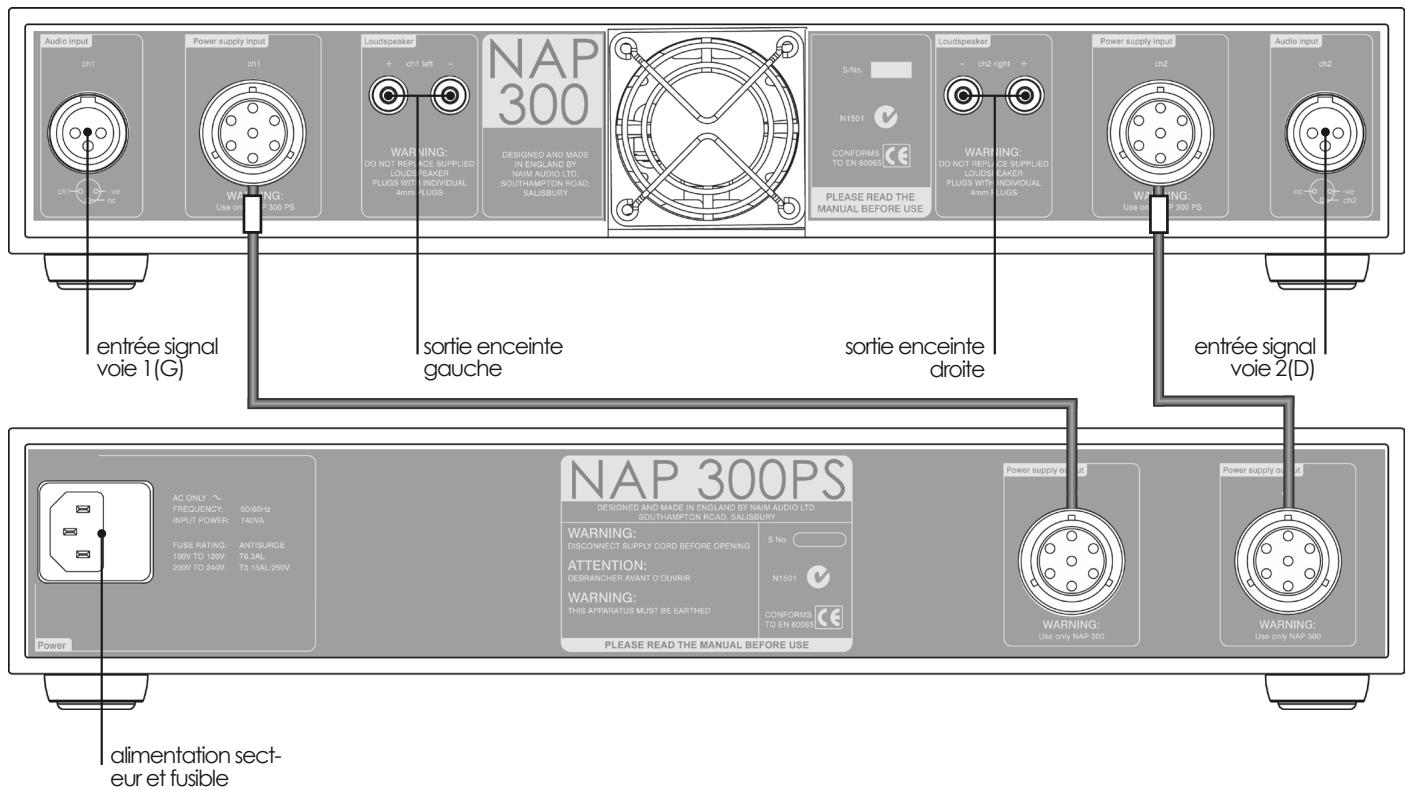

35.1 Raccordements entre le NAP 300 et le NAP 300PS
36 Spécifications NAP 300 / NAP 300PS
Puisance de sortie :
90 Watts par voie, pour 8Ω
Consommation en veille :
500VAtransatoire
Gain de tension :
27VA
Impedance d'entree :
+29dB
Réponse en fréquence :
18kΩ
Tension de secteur: (NAP 300PS)
NAP 300:10,7kg
NAP 300PS : 14,1kg
100-120V ou 220-240V, 50/60Hz
Amplificateur de Puissance NAP 250
37 Installation et Utilisation
Le NAP 250 doit être installé sur un support dédié, spécialement conçu à cet effet et doit être installé dans sa position définitive avant de brancher les cables et de lemettre en marche. Allumer les sources et le préamplificateur avec le volume diminué avant d'allumer le NAP 250. Le bouton M/A du NAP 250 se situé en façade.
Le NAP 250 est lourd, et il est important de faire attention pour le soulever ou le déplacer. Bien s'assurer que la surface devant le recevoir est capable de résister à son poids.
37.1 Généralités à propos des raccordements
Les raccordements négatifs d'entrée et de sortie sont tous commons. La terre secteur (masse) doit être branchée en permanence qu'elle que soit la nature des autres apparéils utilisés. Celle-ci ne relié à la terre que le boîtier et le blindage electrostatique à l'intérieur du transformateur, et n'est pas reliée au négatif du signal. Afin d'évitier les boucles de renflement secteur, le négatif signal du système complet ne doit être relié à la terre secteur (masse) qu'à un seul endroit.
37.2 Informations sur la protection
Si le boîtier extérieur de l'amplificateur atteint une température de 70^ d'au fonctionnement prolongé à puissance elevée, l'alimentation est interrompu et le logo éclairé Naim s'éteint pendant que l'amplificateur se refroidit. Ceci peut durer jusqu'à 30 minutes.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE L'AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE

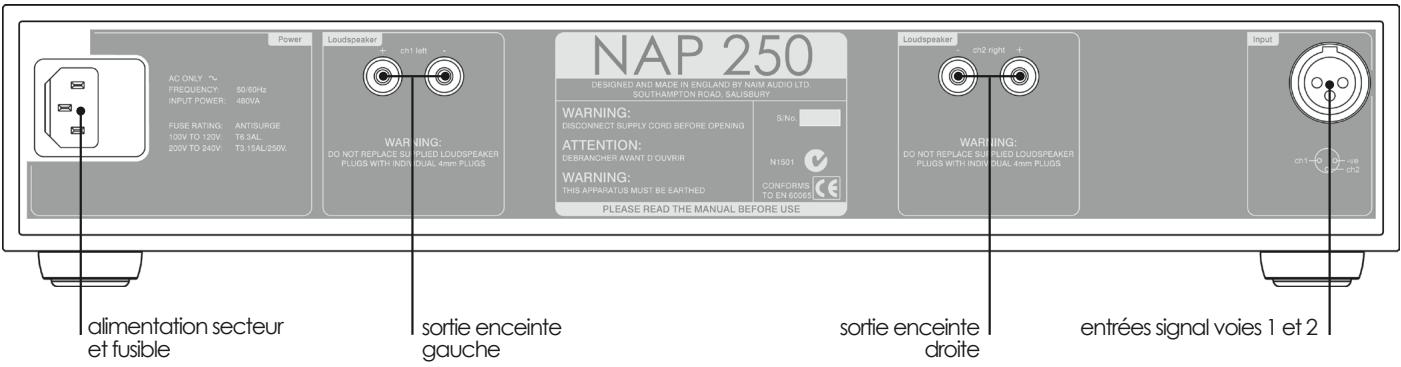

38.1 Façade arrêté du NAP 250
A UN NIVEAU DE VOLUME TROP ELEVE. SI C'EST LE CAS, LES ENCEINTES RISQUENT D'ETRE ENDOMMAGEES. IL FAUT DIMINUER LE VOLUME.
37.3 Câbles et prises d'enceintes
Utiliser exclusivement les câbles pour enceintes Naim Audio entre les enceintes et les sorties du NAP 250. Des prises d'enceintes spécifiques Naim Audio sont fournies d'origine pour assurer la connexion, et afin de respecter la réglementation européen en vigueur, il est impératif d'utiliser celles-ci.
L'UTILISATION DE CABLE "HAUTE DEFINITION" OU TOUT AUTRE CABLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES PEUT ENDOMMAGER L'AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les deux voies.
39 Spécifications NAP 250
Puisance de sortie : 80 Watts par voie, pour 8 400VA transitoire
Consommation en veille : 25VA
Gain de tension : +29dB
Impedance d'entree: 18kΩ
Réponse en fréquence: -3dB à 2Hz et 65kHz
Tension de secteur: 100-120V ou 220-240V, 50/60Hz
Entree
Amplificateur de Puissance NAPV 145
40 Installation et Utilisation
Le NAPV 145 est un amplificateur de puissance mono, prévu pour les systèmes audiovisuels. Le NAPV 145 doit être installé sur un support dédié, spécialement conçu à cet effet et doit être installé dans sa position définitive avant de brancher les cables et de le metre en marche. Allumer les sources et le préamplificateur avec le volume diminué avant d'allumer le NAPV 145. Le bouton M/A du NAPV 145 se situé en façade.
Le NAPV 145 est lourd, et il est important de faire attention pour le soulever ou le déplacer. Bien s'assurer que la surface devant le recevoir est capable de résister à son poids.
40.1 Généralités à propos des raccordements
Les raccordements négatifs d'entrée et de sortie sont tous commons. La terre secteur (masse) doit être branchée en permanence qu'elle que soit la nature des autres apparéils utilisés. Celle-ci ne relié à la terre que le boîtier et le blindage électrostatique à l'intérieur du transformateur, et n'est pas reliée au négatif du signal. Afin d'évitier les boucles de renflement secteur, le négatif signal du système complet ne doit être relié à la terre secteur (masse) qu'à un seul endroit.
40.2 Informations sur la protection
Si le boitier extérieur de l'amplificateur atteint une température de 70^ d'u au fonctionnement prolongé à puissance elevée, l'alimentation est interrompue et le logo éclairé Naim s'éteint pendant que l'amplificateur se refroidit. Ceci peut durer jusqu'à 30 minutes.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE L'AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE

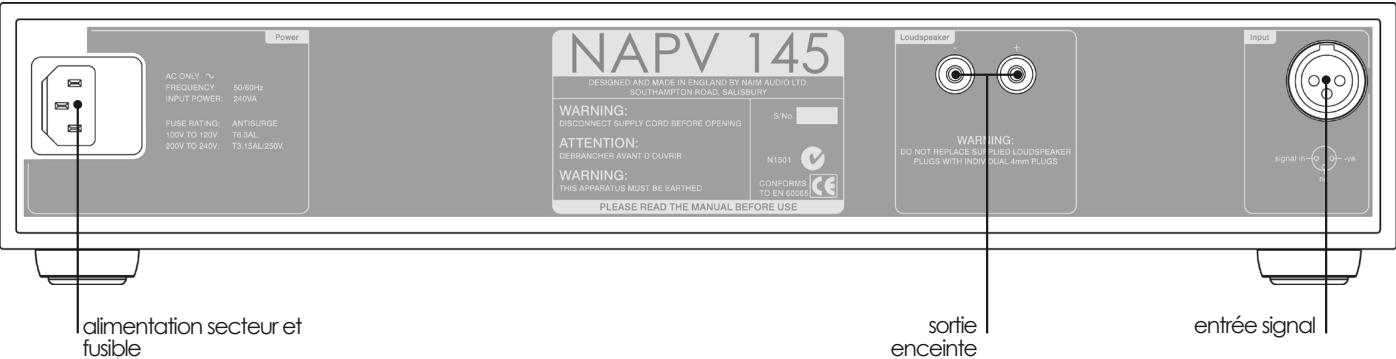

41 Raccordements NAPV 145
41.1 Façade arrêté du NAPV 145
A UN NIVEAU DE VOLUME TROP ELEVE. SI C'EST LE CAS, LES ENCEINTES RISQUENT D'ETRE ENDOMMAGEES. IL FAUT DIMINUER LE VOLUME.
40.3 Câbles et prises d'enceintes
Utiliser exclusivement les câbles pour enceintes Naim Audio entre les enceintes et les sorties du NAPV 145. Des prises d'enceintes spécifiques Naim Audio sont fournies d'origine pour assurer la connexion, et afin de respecter la réglementation européen en vigueur, il est impératif d'utiliser celles-ci.
L'UTILISATION DE CABLE "HAUTE DEFINITION" OU TOUT AUTRE CABLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES PEUT ENDOMMAGER L'AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour toutes les voies.
42 Spécifications NAPV 145
Puisance de sortie :
80 Watts pour 8Ω
400VA transitoire
Consommation en veille :
+29dB
Impedance d'entree :
18kΩ
Réponse en fréquence :
-3dB à 2Hz et 65kHz
100-120V ou 220-240V, 50/60Hz
Entrée
Amplificateur de Puissance NAP 200
43 Installation et Utilisation
Le NAP 200 doit être installé sur un support dédié, spécialement conçu à cet effet et doit être installé dans sa position définitive avant de brancher les cables et de lemettre en marche. Allumer les sources et le préamplificateur avec le volume diminué avant d'allumer le NAP 200. Le bouton M/A du NAP 200 se situé en façade.
Le NAP 200 peut alimenter un préamplificateur adapté Naim Audio. L'alimentation est distribuée au moyen de la prise d'entrée DIN.
Le NAP 200 est lourd, et il est important de faire attention pour le soulever ou le déplacer. Bien s'assurer que la surface devant le recevoir est capable de résister à son poids.
43.1 Généralités à propos des raccordements
Les raccordements négatifs d'entrée et de sortie sont tous commons. La terre secteur (masse) doit être branchée en permanence qu'elle que soit la nature des autres apparéils utilisés. Celle-ci ne relié à la terre que le boîtier et le blindage électrostatique à l'intérieur du transformateur, et n'est pas reliée au négatif du signal. Afin d'éviter les boucles de renflement secteur, le négatif signal du système complet ne doit être relié à la terre secteur (masse) qu'à un seul endroit.
43.2 Informations sur la protection
Si le boitier extérieur de l'amplificateur atteint une température de 70^ dû au fonctionnement prolongé à puissance elevée, l'alimentation est interrompu et le logo éclairé Naim s'éteint pendant que l'amplificateur se refroidit. Ceci peut durer jusqu'à 30 minutes.

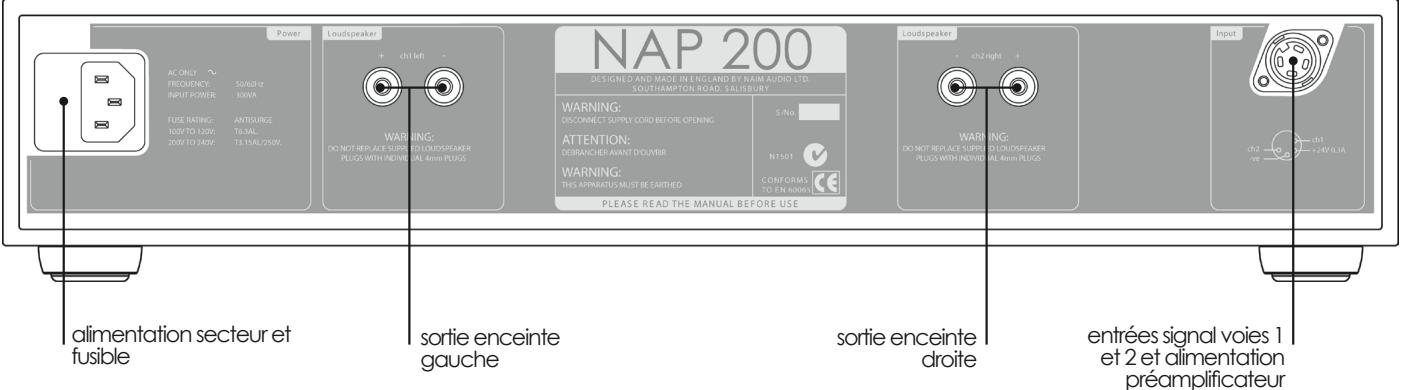

44 Branchements NAP 200
44.1 Façade arrêté du NAP 200
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE L'AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE A UN Niveau DE VOLUME TROP ELEVE. SI C'EST LE CAS, LES ENCEINTES RISQUENT D'ETRE ENDOMMAGEES. IL FAUT DIMINUER LE VOLUME.
43.3 Câbles et prises d'enceintes
Utiliser exclusivement les cables pour enceintes Naim Audio entre les enceintes et les sorties du NAP 200. Des prises d'enceintes spécifiques Naim Audio sont fournies d'origine pour assurer la connexion, et afin de respecter la reglementation europeenne en vigueur, il est impératif d'utiliser celles-ci.
L'UTILISATION DE CABLE "HAUTE DEFINITION" OU TOUT AUTRE CABLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES PEUT ENDOMMAGER L'AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les deux voies.
45 Spécifications NAP 200
Puisance de sortie : 70 Watts par voie, pour 8 300VA transitoire
Consummation en veille : 11VA
Gain de tension : +29dB
Impedance d'entree: 18kΩ
Réponse en fréquence: -3dB à 2Hz et 65kHz
Sortie alimentation préamp: 24V,0.3A
Tension de secteur: 100-120V ou 220-240V, 50/60Hz
Amplificateur de Puissance NAP 155 XS
46 Installation et Utilisation
Le NAP 155 XS doit être installé sur un support dédié, spécialement conçu à cet effet et doit être installé dans sa position définitive avant de brancher les cables et de lemettre en marche. Allumer les sources et le préamplificateur avec le volume diminué avant d'allumer le NAP 155 XS. L'interrupteur M/A du NAP 155 XS se situé en façade arrêté.
Le NAP 155 XS peut alimenter un préamplificateur adapté Naim Audio. L'alimentation est distribuée au moyen de la prise d'entrée DIN.
46.1 Généralités à propos des raccordements
Les raccordements négatifs d'entrée et de sortie sont tous commons. La terre secteur (masse) doit être branchée en permanence qu'elle que soit la nature des autres apparéils utilisés. Celle-ci ne reliè à la terre que le boîtier et le blindage electrostatique à l'intérieur du transformateur, et n'est pas reliée au négatif du signal. Afin d'évitier les boucles de renflement secteur, le négatif signal du système complet ne doit être relié à la terre secteur (masse) qu'à un seul endroit.
46.2 Informations sur la protection
Si le boîtier extérieur de l'amplificateur atteint une température de 70^ dû au fonctionnement prolongé à puissance elevée, l'alimentation est interrompue et le logo éclairé Naim s'éteint pendant que l'amplificateur se refroidit. Ceci peut durer jusqu'à 30 minutes.
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE L'AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE
A UN NIVEAU DE VOLUME TROP ELEVE. SI C'EST LE CAS, LES ENCEINTES RISQUENT D'ETRE ENDOMMAGEES. IL FAUT DIMINUER LE VOLUME.
46.3 Câbles et prises d'enceintes
Utiliser exclusivement les cables pour enceintes Naim Audio entre les enceintes et les sorties du NAP 155 XS. Des prises d'enceintes spécifiques Naim Audio sont fournies d'origine pour assurer la connexion, et afin de respecter la réglementation européen en vigueur, il est impératif d'utiliser celles-ci.
L'UTILISATION DE CABLE "HAUTE DEFINITION" OU TOUT AUTRE CABLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES PEUT ENDOMMAGER L'AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les deux voies.

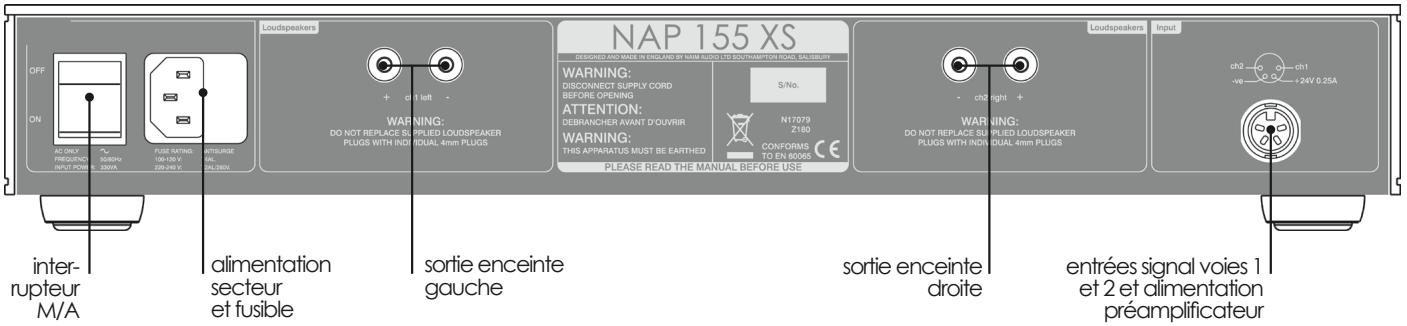

47.1 Façade arrêté du NAP 155 XS
48 Spécifications NAP 155 XS
| Puisance de sortie : | 60 Watts par voie, pour 8Ω 250VA transitoire |
| Consummation en veille : | 10VA |
| Gain de tension : | +29dB |
| Impédance d'entrée : | 18kΩ |
| Réponse en fréquence : | -3dB à 2Hz et 50kHz |
| Sortie alimentation préamp : | 24V, 0,25A |
| Dimensions (H x L x P) : | 70 x 432 x 301mm |
| Poids : | 7,5kg |
| Tension de secteur: | 100-120V ou 220-240V, 50/60Hz |
Prise d'Entrée/ Alim préampli
Amplificateur de Puissance NAPV 175
49 Installation et Utilisation
Le NAPV 175 est un amplificateur de puissance à 3 voies prévu pour les systèmes audiovisuels. Les trois voies permettent d'alimenter une enceinte de voie centrale et soit une paire d'enceintes principales avant, ou d'enceintes "surround". L'entrée de niveau ligne s'effectue via deux prises DIN à 4 broches, une pour la voie centrale et l'autre pour les voies principales ou "surround".
Le NAPV 175 doit être installé sur un support dédié, spécialement conçu à cet effet et doit être installé dans sa position définitive avant de brancher les cables et de le méttre en marche. Allumer les sources et le préamplificateur avec le volume diminué avant d'allumer le NAPV 175. L'interrupteur M/A du NAPV 175 se situé en façon arrête.
Le NAPV 175 est lourd, et il est important de faire attention pour le soulever ou le déplacer. Bien s'assurer que la surface devant le receivevoir est capable de résister à son poids.
49.1 Généralités à propos des raccordements
La terre secteur ne relié à la terre que le boitier et le blindage électrostatique à l'intérieur du transformateur, et n'est pas reliée au négatif du signal. La terre secteur (masse) doit être branchée en permanence qu'elle que soit la nature des autres apparèils utilisés. Afin d'eviter les boucles de renflement secteur, le négatif signal du système complet ne doit être relié à la terre secteur (masse) qu'à un seul endroit.
49.2 Informations sur la protection
Une fois installé, le NAPV 175 doit normalement toujours être allumé par son interrupteur M/A en façade arrière. Si le puits de chaleur interne atteint une température de 70^ d'au fonctionnement prolongé à puissance élevée, l'alimentation est interrompue et le logo éclairé Naim s'éteint pendant que l'amplificateur se refroidit. Ceci peut durer jusqu'à 30 minutes.

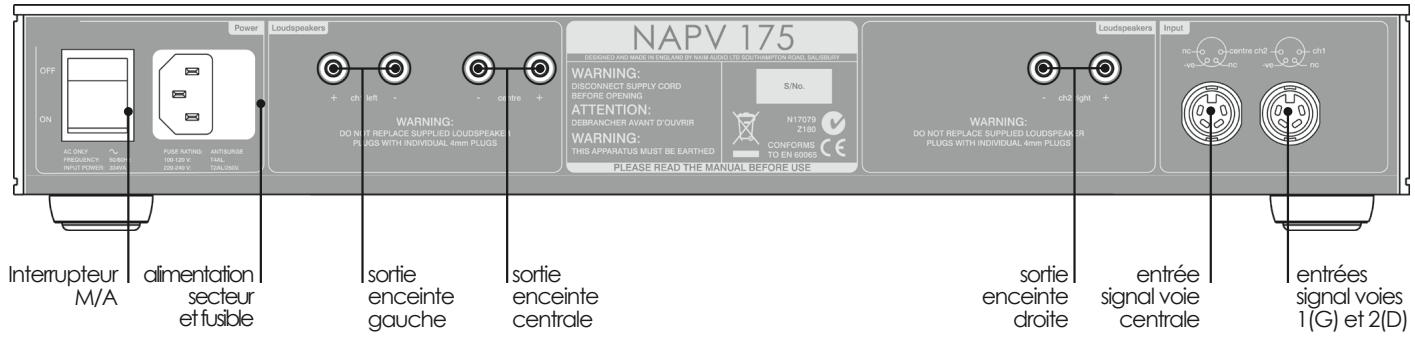

50 Raccordements NAPV 175
50.1 Façade arrêté du NAPV 175
LE DECLENCHEMENT DE LA PROTECTION THERMIQUE DE L'AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGEE A UN Niveau DE VOLUME TROP ELEVE. SI C'EST LE CAS, LES ENCEINTES RISQUENT D'ETRE ENDOMMAGEES. IL FAUT DIMINUER LE VOLUME.
49.3 Câbles et prises d'enceintes
Utiliser exclusivement les câbles pour enceintes Naim Audio entre les enceintes et les sorties du NAPV 175. Des prises d'enceintes spécifiques Naim Audio sont fournies d'origine pour assurer la connexion, et afin de respecter la réglementation européen en vigueur, il est impératif d'utiliser celles-ci.
L'UTILISATION DE CABLE "HAUTE DEFINITION" OU TOUT AUTRE CABLE SPECIFIQUE POUR LE RACCORDEMENT DES ENCEINTES PEUT ENDOMMAGER L'AMPLIFICATEUR.
Lors du raccordement des enceintes, vérifier qu'elles sont bien "en phase", c'est à dire que les prises positives et négatives sont orientées dans le même sens à l'extrémité amplificateur et à l'extrémité enceinte pour les trois voies.
51 Spécifications NAPV 175
Puisance de sortie : 50 Watts par voie, pour 8Ω
Nombre de voies : 3
Consummation en veille : 10VA
Gain de tension : +29dB
Impédance d'entrée : 18kΩ
Réponse en fréquence : -3dB à 3Hz et 50kHz
Dimensions (H× L× P) ： 70× 432× 301mm
Poids: 7,9 kg
Tension de secteur : 100-120V ou 220-240V, 50/60Hz
52 Déclarations de conformité aux normes applicables
| Fabricant | Naim Audio Limited, Southampton Road, Salisbury, Angleterre SP1 2LN |
| Produits | Préamplificateurs : NAC 552, NAC 252, NAC 282, NAC 202, NAC 152 XS Amplificateurs intégrés : Supernait, Nait XS, Nait 5i Amplificateurs de puissance : NAP 500/NAP 500PS, NAP 300/NAP 300PS, NAP 250, NAPV 145, NAP 200, NAP 155 XS, NAPV 175, NAP 6-50 |
| Norme de sécurité | EN 60065 |
| CEM | |
| Emissions testées par rapport à | EN 55013 : Récepteurs de diffusion radio et télévision et appareils annexes |
| BS EN 61000-3-3 2002 : Limites des émissions de courant harmoniques (courants d'entrées inférieurs ou égaux à 16A par phase) | |
| Immunité testée par rapport à | EN 55020 : Immunité electromagnétique des récepteurs de diffusion et appareils annexes |
| Selon : | CISPR 16-1 : Appareils de mesure de perturbations et d'immunité radio CISPR 16-2 : Méthodes de mesure des perturbations et d'immunité IEC 801-2 8kV (entrefer) 4kV (contact) (critère de performances B) IEC 801-3 3V/m 20dB (critère de performances A) IEC 801-4 1kV (lignes CC) 0,5kV (lignes signaux) (critère de performances B) |
Les produits identifiés du logo de la poubelle à roue barrée, ne peuvent pas être éliminés en tant qu'ordures menagères. Ces produits doivent être éliminés par des organismes capables de les recycler et detraiter les évventuels sous-produits résiduels. Contacter vous
Autorité locale pour obtenir les coordonnées de l'organisme le plus proche. L'élimination et le recyclage correct des ordures contribue à la conservation des ressources et à la protection de l'environnement des contaminations.
