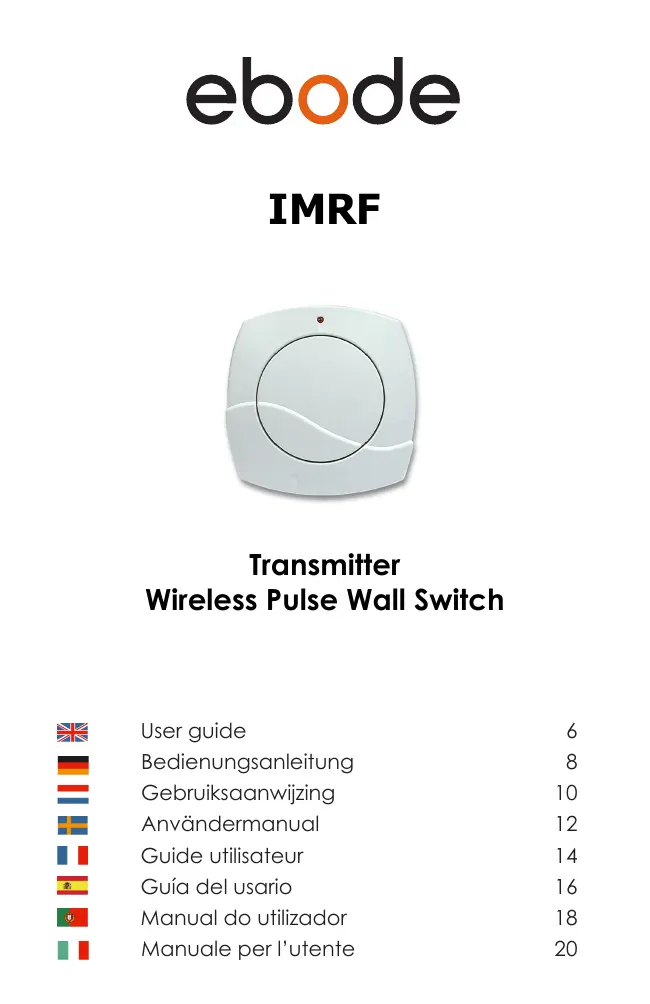

XDOM IMRF - Interrupteur mural EDOBE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil XDOM IMRF EDOBE au format PDF.
| Type d'appareil | Interrupteur mural sans fil |
| Fonction | Émetteur d'impulsions |
| Alimentation | Pile intégrée |
| Portée sans fil | Jusqu'à 30 mètres en champ libre |
| Compatibilité | Compatible avec récepteurs sans fil |
| Installation | Fixation murale avec adhésif ou vis |
| Matériau | Plastique ABS |
| Dimensions | Environ 7 x 7 cm |
| Poids | Moins de 100 grammes |
| Couleur | Blanc |
| Indicateur LED | Oui, pour signaler l'envoi d'impulsion |
| Fréquence de transmission | Non précisé |
| Température de fonctionnement | 0 à 40 °C |
| Normes | Conforme aux normes CE |
| Garantie | Non précisé |
FOIRE AUX QUESTIONS - XDOM IMRF EDOBE
Questions des utilisateurs sur XDOM IMRF EDOBE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interrupteur mural au format PDF gratuitement ! Retrouvez votre notice XDOM IMRF - EDOBE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XDOM IMRF de la marque EDOBE.
MODE D'EMPLOI XDOM IMRF EDOBE
Conseils de sécurité
Lisez attentivement ce guide utilisateur afin de garantir une utilisation sûre et sans problèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.
Consultez le guide utilisateur afin d'installer la produit correctement.
AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions générées dans cet apparil peuvent être mortelles. Cet apparil ne contient pas de pieces pouvant être replacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.
Important : la produit doit être utilisée conformément aux indications de ce guide utilisateur et ne doit pas à être utilisée à d'autres fins.
Veuillez éviter: Les chocs et les tensions mécaniques, les températures extrêmes, les vibrations, et l 'humidité
Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel.

Notagenerale之地
Algemene informatique
REGLER la voie, si nécessaire.
La voie est constituée d'un code MAISON et d'un code UNITE. La voie unique permet à un ou plusieurs récepteurs (réglés sur la même voie) de reconnaître les ordres en provenance de la commande IMRF.
INFOS
- Le paramétrage de l'inter mural est par défaut A1.
Dès maintenant commander à distance (récepteur régle sur la voie A1):
a) Les récepteurs RMA, RMV, RPT, RPA, RPL (rappel : les récepteurs RPA et RPL nécessite la présence d'un convertisseur d'ordre radio vers courant porteur).
b) Les récepteurs à selecteurs rotatifs, associier un convertisseur radio (TM13, la console SC15 ou SC28) et vérifier que le/selecteur rouge est positionné sur A.
- Levoyant lunineux LED en façade de l'inter mural indique l'état suivant:
LED VERTE : MARCHE/ALLUME
LED ROUGE : ARRET/TEEINT

ENTRER en mode programmation
INFOS
La LED en façade de l'inter mural indique les 3 états suivants:
LED ROUGE pour le CODE MAISON (A à P)
LED VERTE pour le CODE UNITE (1 à 16)
LED JAUNE pour l'entrée et sortie du mode programmation
Exemple: régler la voie sur B3:

1.Appuyer et maintainir la touche de l'inter (Le témoin s'allume puis s'éteint au bout de 10 secondes environ puis s'allumera en JAUNE); Une fois allumé en JAUNE, relâcher la pression sur la touche.
La LED clignote 1 fais ROUGE indiquant le code MAISON "A" puis clignote 1 fais VERT indiquant le code UNITE "1" (réglage d'usine, code A1 soit un clignotement ROUGE suivi d'un clignotement VERT) puis passer au JAUNE pendant 5 secondes.

2.Dans l'interval des 5 secondes, avant l'extinction du témoin JAUNE, appuyer de nouveau et maintainir enforcée la touche de l'inter jusqu'à obtention du Code MAISON "B": 2 clignotements ROUGE pour B.
Relâcher l'inter, le témoin s'allume en JAUNE de nouveau.

- Avant l'extinction du témoin JAUNE, appuyer de nouveau et maintainir enforcée la touche de l'inter jusqu'à obtention du code UNITE "3": 3 clignotements VERT pour 3.
Relâcher la touche de l'inter, la LED clignote 3 fois en JAUNE confirmant la mémorisation de la voie B3 et la sortie du modeprogrammation.
Dorenantant, proceeder au reglage de la voie désirée comme expliqué au point 2.

FIXER l'inter mural au mur.
Fixer l'inter mural au mur à l'aide du ruban adhésif au niveau du couvercle de pile ou avec deux vis de diamètre 2 mm. (NON fournies)
Lors d'un changement de pile, la voie enregistrée est conservée.

VERIFIER le bon fonctionnement de l'inter mural impulsionnel.
Vérification de la voie méorisée.
NOTA: Si l'inter mural a ete initiaised avec plusieurs recepteurs ebode, chaque impulsion sur la touche de l'inter mural, activera ou desactivera le ou les recepteurs ebode.
MARCHE (LED VERTE)
Appuyer brievement sur la touche de l'inter, le ou les récepteurs ayant la même voie s'allument.
ARRET (LED ROUGE)
Appuyer brievement sur la touche de l'inter, le ou les récepteurs ayant la même voie s'éteignent.
CONSEILS (base de connaissance disponible sur www.ebodeelectronics.eu)
Les récepteurs ne répondent plus aux commandes de l'inter ?
Vérifier et/ou changer la pile de l'inter si nécessaire.
Vérifier que le convertisseur radio RPT, RMA, RMV, TM13, la console SC15 ou SC28 est branché au secteur.

Dicho X10
FR - Nous, BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, déclarons que le produits suivantes: IMRF est dans la conformité avec les exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
