Marque	KAZ (Honeywell)
Modèle	HW-500
Type de produit	Ventilateur de fenêtre
Alimentation	120 V CA, 60 Hz, fiche polarisée
Vitesses	Haute, moyenne, basse (3 vitesses)
Modes de flux d'air	Admission (air frais) et évacuation (air vicié)
Thermostat	Oui, avec affichage LED et réglage de température
Minuterie	1 à 9 heures, arrêt automatique
Grilles rotatives	Oui, pour une meilleure distribution de l'air
Télécommande	Oui (modèle HW-500 uniquement), portée jusqu'à 7,9 m
Installation	Fenêtres guillotine ou à battants, avec panneaux latéraux réglables
Panneaux latéraux	Fournis, réglables pour s'adapter à la largeur de la fenêtre
Nettoyage	Essuyer avec un chiffon doux et humide ; ne pas immerger
Sécurité	Fiche polarisée, arrêt automatique en cas de surchauffe, ne pas utiliser en extérieur
Garantie	5 ans limitée
Pièces détachées disponibles	Panneaux latéraux (HW-300-S) et télécommande (HW-500-Remote)
Service client	1-800-332-1110, [e-mail]

FOIRE AUX QUESTIONS - HW-500 KAZ

Comment installer le ventilateur dans une fenêtre guillotine ?

Placez le bas du ventilateur sur le rebord de la fenêtre, puis abaissez le châssis jusqu'à ce qu'il touche le dessus du ventilateur. Ajustez les panneaux latéraux pour bloquer l'espace de chaque côté.

Comment utiliser la télécommande ?

La télécommande fonctionne jusqu'à 7,9 m. Pointez-la vers l'avant du ventilateur. Utilisez les boutons POWER, SPEED, AIRFLOW, TIMER et TEMP SET/MANUAL.

Comment régler la minuterie ?

Appuyez sur le bouton TIMER ; l'affichage indique '1H'. Appuyez à nouveau pour ajouter une heure, jusqu'à 9 heures. Le ventilateur s'arrête automatiquement à l'heure réglée.

Que faire si la fiche ne rentre pas dans la prise ?

La fiche est polarisée : une lame est plus large. Si elle ne rentre pas, tournez-la. Si elle ne rentre toujours pas, contactez un électricien. Ne jamais forcer ou modifier la fiche.

Comment nettoyer le ventilateur ?

Débranchez l'appareil et essuyez-le avec un chiffon doux et humide. Ne jamais immerger le ventilateur dans l'eau et éviter l'utilisation de produits chimiques.

Puis-je utiliser le ventilateur en extérieur ?

Non, ce ventilateur est conçu pour un usage domestique intérieur uniquement. Ne pas l'exposer à la pluie ou à l'humidité.

Comment activer le mode manuel (sans thermostat) ?

Appuyez sur le bouton TEMP SET/MANUAL. L'affichage indique '-' et le ventilateur fonctionne en continu sans cycle marche-arrêt. Pour revenir au mode thermostat, appuyez à nouveau.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que la fiche est bien insérée dans la prise et que le ventilateur est allumé (bouton ON/SPEED/OFF). Si le problème persiste, contactez le service client.

Comment faire tourner les grilles ?

Tournez le moyeu de chaque grille d'un quart de tour vers la droite pour activer la rotation. Pour arrêter, tournez d'un quart de tour vers la gauche.

Où puis-je acheter des pièces de rechange ?

Commandez par téléphone au 1-800-332-1110 ou par courrier. Les panneaux latéraux (HW-300-S) coûtent 14,99 $ US et la télécommande (HW-500-Remote) 29,99 $ US.

MODE D'EMPLOI HW-500 KAZ

Télécommande pour HW-500

HW-500

Ventilateur de fenêtré

Série de modèles HW-400 et HW-500

Série de modèles HW-400C et HW-500C

Prière de LIRE et de conserver ces instructions de sécurité avant d'utiliser le ventilateur.

1. Utiliser uniquement ce ventilateur conformément aux directives contenues dans le présent guide d'utilisation. Tout autre usage non recommandé par le fabricant pourrait être cause d'incendie, de choc électrique ou de blessures.
2. Ce produit est conçu pour un usage domestique UNIQUEMENT, et non pour une utilisation commerciale, industrielle ou en plein air.
3. Afin de prévenir les chocs électriques, ÉVITER de placer le ventilateur dans une fenêtre, d'immerger l'appareil, son cordon d'alimentation ou sa fiche dans l'eau ou de vaporiser du liquide sur l'appareil.
4. Ce produit est équipé d'une fiche polarisée (fiche dont l'une des lames est plus large que l'autre). Afin de réduire le risque de choc électrique, cette fiche ne peut être insérée que d'une seule manière dans la prise de courant polarisée. Si la fiche ne pénètre pas complètement dans la prise, tourner la fiche. Si la fiche ne s'insère toujours pas dans la prise, communiquer avec un électricien. ÉVITER de contourner le dispositif de sécurité que constitue la fiche polarisée.
5. Une étroite surveillance est recommandée au moment d'utiliser tout appareil en présence d'enfants.
6. Régler le ventilateur à la position OFF et le débrancher quand il ne sert pas ou avant de le déplacer ou de le nettoyer.
7. Pour débrancher l'appareil, le régler à la position OFF, puis enlever la fiche de la prise de courant. Ne jamais tirer sur le cordon d'alimentation.
8. Éviter de faire fonctionner l'appareil en présence de vapeurs explosives ou inflammables.
9. Éviter de placer le ventilateur ou des pièces du ventilateur à proximité d'une flamme ou d'un appareil de cuisson ou de chauffage.
10. Éviter d'utiliser le ventilateur si la fiche ou le cordon d'alimentation est endommagé. Éviter également d'utiliser l'appareil si celui-ci a montré des signes de mauvais fonctionnement, si on l'a laissé tomber ou s'il a été endommagé de quelque façon que ce soit (consulter la garantie).
11. Éviter tout contact avec des pièces mobiles du ventilateur
12. L'utilisation d'accessoires non recommandés par le fabricant peut entraîner un danger.
13. Tout toujours placer l'appareil sur une surface sèche et bien horizontale
14. Éviter de suspendre ou fixer le ventilateur au mur ou au plafond.
15. Éviter de faire fonctionner le ventilateur si son boîtier a été enlevé ou endommagé.
16. Une connexion trop lâche de la fiche dans la prise de courant c. a. peut entraî
17. Cet appareil est conçu pour être utilisé comme ventilateur de fenêtre, cependant on recommande de retirer le ventilateur de la fenêtre lorsqu'il pleut.

MISE EN GARDE: Afin de réduire le risque d'incendie ou de choc électrique, éviter d'utiliser une commande de vitesse transistorisée avec le ventilateur.

Instruction d'installation

Pour installer les deux panneaux : Aligner le cran situé dans la partie supérieure latérale du ventilateur (A) avec le bas de la rainure du panneau latéral (B) (Fig. 1). Pousser le panneau vers le bas jusqu'à ce qu'il soit fermement en place. Si le panneau s'installe difficilement, essayer de l'installer de l'autre côté du ventilateur.

Fenêtres guillotines:

• Tout en laissant pendre à l'intérieur le cordon d'alimentation, placer le bas du ventilateur sur le rebord de la fenêtre.
• En tenant le ventilateur, abaisser le châssis jusqu'à ce qu'il touche le dessus du ventilateur. S'assurer que le châssis est en contact avec les guides situés sur le dessus du ventilateur (Fig. 2).
• Tirer ou pousser sur le panneau régable afin de bloquer complètement l'espace se trouvant de chaque côté du ventilateur.

Fenêtres à battants:

• Ouvrir la fenêtre d'une largeur d'au moins 30 cm (12 po).
• Installer le ventilateur en position verticale dans la fenêtre, en s'assurant que le cordon d'alimentation pend à l'intérieur de la pièce.
• Tenir le ventilateur et faire glisser le châssis jusqu'à ce qu'il touche le guide. Remarque: Au besoin, on peut utiliser les panneaux latéraux pour atteindre la hauteur de la fenêtre. S'assurer que le panneau non réglable supporte le ventilateur.

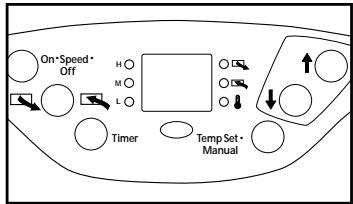

Fonctionnement

• Brancher le ventilateur dans une prise de courant de 120V c.a., polarisée.
• Pour permettre le démarrage du ventilateur, appuyer une fois sur le bouton «ON/SPEED/OFF». Les lettres «F» ou «C» clignoteront rapidement pour indiquer les degrés Fahrenheit ou Celsius.
• Lorsque le ventilateur est mis en marche, il fonctionne d'abord à vitesse élevée. En appuyant de nouveau sur le bouton «ON / SPEED / OFF», lorsque le ventilateur fonctionne à haute vitesse, en mode de vitesse moyenne, appuyer sur le bouton fonctionner l'appareil à faible vitesse.
• Un voyant rouge s'allumera sur le panneau de commandes du ventilateur pour indiquer la vitesse de fonctionnement de l'appareil.
• Choisir le mode «Intake» (Admission), pour tirer de l'air frais, ou le mode «Exhaust» (Évacuation), pour évacuer l'air vicié d'une pièce. Un voyant rouge s'allumera pour indiquer le mode choisi.
• Pour couper le fonctionnement du ventilateur, appuyer sur le bouton «ON / SPEED / OFF» jusqu'à ce que l'appareil cesse de fonctionner. REMARQUE: Quand on remet le ventilateur en marche, celui-ci fonctionne automatiquement à vitesse élevée. On peut ensuite régler l'appareil à la VITESSE voulue.

Fonctionnement du thermostat

Le ventilateur est équipé d'un affichage LED indiquant le réglage de température souhaité pour la pièce.

En appuyant sur le bouton marqué de la flèche pointant vers le haut (↑), on règle une température plus élevée pour la pièce. En appuyant sur le bouton marqué de la flèche pointant vers le bas (↓), on abaisse la température réglée pour la pièce.

Lorsque le ventilateur fonctionne, il suit un cycle marche-arrêt afin de maintenir le degré de confort préréglé.

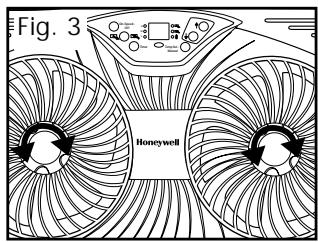

Fonction de grilles rotatives

La fonction de grilles rotatives permet aux grilles du ventilateur de tourner, ce qui engendre une plus vaste distribution de l'air pour rafraîchir une pièce.

• Pour actionner cette fonction, tourner d'un quart de tour vers la droite (Fig. 3) le moyeu de chaque grille. Lorsque le ventilateur fonctionnera, quelle que soit sa vitesse, les grilles tourneront, ce qui augmentera la circulation d'air.
• Pour que les grilles cessent de tourner, tourner le moyeu d'un quart de tour vers la gauche, dans le sens contraire des aiguilles d'une montre.

Bouton « TEMP SET / MANUAL » (réglage TEMP. / MANUEL)

Pour le fonctionnement en mode manuel, presser le bouton «TEMP SET / MANUAL» une fois. Le ventilateur fonctionnera alors continuellement, sans suivre un cycle marche-arrêt. L'affichage LED indiquera (-).

Pour revenir au mode de fonctionnement par le thermostat, appuyer de nouveau sur le bouton «TEMP SET / MANUAL». L'affichage LED indiquera le réglage de température souhaité pour la pièce, et le voyant LED sera allumé.

Minuterie : Il est possible de régler le ventilateur de sorte qu'il s'arrête dans l'heure ou les neuf heures qui suivent.

Pour utiliser cette fonction, appuyer sur le bouton «TIMER» (Minuterie) ; l'affichage indiquera «1H» pour une heure. Appuyer de nouveau sur le bouton de la minuterie pour obtenir «2H», et ainsi de suite jusqu'à 9 heures. L'heure réglée s'affichera sur l'écran lumineux. À l'heure indiquée, le ventilateur s'arrête automatiquement de fonctionner.

Telecommande - HW-500 seulement

La télécommande peut être utilisée d'une distance pouvant aller jusqu'à 7,9 m (26 pi) du ventilateur. Pointer la télécommande directement vers l'avant du ventilateur afin d'assurer son bon fonctionnement.

POWER (MARCHE-ARRÊT): Appuyer sur ce bouton pour mettre en marche ou arrêter le ventilateur.

SPEED (VITESSE): Appuyer sur le bouton «SPEED» pour régler la vitesse du ventilateur, tel qu'indiqué à la section «Fonctionnement». AIRFLOW (CIRCULATION D'AIR): Presser ce bouton pour sélectionner le mode Admission ou le mode Évacuation, tel qu'indiqué à la section «Fonctionnement».

TIMER (MINUTERIE): Pour utiliser la minuterie, appuyer sur le bouton «TIMER» pour que le ventilateur s'arrête automatiquement après une période de fonctionnement allant de une heure à neuf heures. Pour plus d'information, consulter la section intitulée «Minuterie», ci-dessus.

TEMP SET / MANUAL (Réglage Temp. / Manual): Pour le fonctionnement en mode continu, presser le bouton «TEMP SET / MANUAL» une fois. Pour revenir au mode température, appuyer de nouveau sur le bouton «TEMP SET / MANUAL». REMARQUE: La télécommande ne fonctionne qu'avec le modèle HW-500.

Nettoyage et entreposage

• Régler le ventilateur à la position « OFF » et débrancher le ventilateur avant de le nettoyer.
• Ne pas démonter le ventilateur.
• Essuyer simplement le ventilateur avec un linge doux et humide.
• EVITER de plonger le ventilateur dans l'eau ou de laisser de l'eau s'infiltrer dans le boitier du moteur.
• ÉVITER d'utiliser de l'essence, du diluant pour peintures ou un autre produit chimique pour nettoyer le ventilateur.
• Au moment de ranger l'appareil, le nettoyer soigneusement conformément aux instructions et le placer dans sa boîte d'origine, ou le couvrir d'une housse de plastique pour le protéger de la poussière. Ranger le ventilateur dans un endroit propre et sec.

Service à la clientèle / pièces de rechange

Pour parler avec un représentant du service à la clientèle ou pour passer une commande, téléphoner sans frais à notre Service à la clientèle en composant le 1-800-332-1110. Nous prenons les commandes par carte MasterCard, Visa ou Discover 24 heures sur 24, 7 jours sur 7.

Article

Panels latéraux (1 paire)

Télécommande

No de piece

HW-300-S

HW-500-Remote

Prix US

$14,99

$29,99

Prix can.

$22,49

$44,99

Pour commander par la poste, prière d'inclure un chèque ou un mandat-poste de 4,50 US / 6,75 can. à l'ordre de Honeywell Consumer Products, pour les frais d'expédition et de manutention. Les résidents du Massachusetts sont priés d'ajouter 5 p. 100 de taxe de vente. Les résidents canadiens sont priés d'ajouter 7 p. 100 de TPS, ainsi que les taxes de ventes provinciales applicables.

Poster a:

Consumer Relations

Honeywell

Consumer Products

250 Turnpike Road

Remarque: Honeywell Consumer Products ne peut livrer de la marchandise à un numéro de boîte postale.

REMARQUE: EN CAS DE PROBLÉME, PRIÈRE DE RETOURNER LE VENTILATEUR À L'ENDROIT OU IL A ETÉ ACHETÉ INITIALEMENT OU DE CONSULTER LA GARANTIE. PRIÈRE DE NE PAS TENTE D'OUVRIR LE BOITIER DU MOTEUR, CE QUI RISQUERAIT D'ANNULER LA GARANTIE ET D'OCCASIONNER DES DOMMAGES ET DES BLESSURES. POUR TOUTE QUESTION CONCERNANT LE VENTILATEUR, PRIÈRE DE TÉLEPHONER OU D'ÉCRIRE À:

SERVICE À LA CLIENTÈLE HONEYWELL

SANS FRAIS: 1-800-332-1110

Envoyez-nous un courriel à: [e-mail]

Adresser questions et commentaires à :

Prière de mentionner le numéro de modèle.

Merci d'avoir acheté un ventilateur Honeywell.

Pour obtenir plus d'informations, visitez notre site Web à:

Prière de lire toutes les instructions avant de tenter d'utiliser ce produit. La carte ci-jointe doit être remplie et retournée dans les 7 jours suivant l'achat.

A. Cette garantie limitée de 5 ans s'applique à la réparation ou au remplacement d'un produit responsable un vice de matière ou de main-d'oeuvre. Cette garantie ne s'applique pas aux dégats découlant d'un usage commercial, abusif ou déraisonnable, ni aux dégats supplémentaires. Les défaillances resultant de l'usure normale ne sont pas considérées comme des vices de fabrication en vertu de la presente garantie. HONEYWELL N'EST NULLEMENT RESPONSABLE POUR LES DOMMAGES FORTUIS OU INDIRECTS, QUELS QU'ILS SOIENT. TOUTE GARANTIE IMPLICITE DE QUALITE MARCHANDE ET DE CONVENANCE RELATIVE À CE PRODUT À LA même DURée LIMITE QUE LA PRESENTE GARANTIE.

Dans certaines régions, on ne permet pas l'exclusion ou la limitation des dommages fortuits ou indirects, ni les limites de durée applicables à une garantie implicite ; par conséquent, il est possible que ces limitations ou exclusions ne s'appliquent pas dans votre cas. Cette garantie vous confère des droits précis, reconnus par la loi. Ces droits diffèrent d'une région à l'autre, et il est possible que vous en ayez d'autres. Cette garantie s'applique uniquement à l'acheteur initial de ce produit, à compter de la date de l'achat initial.

B. À sa discrétion, Honeywell réparera ou remplacera ce produit si l'on constate qu’il comporte un vice de matière ou de main-d’œuvre. Tout produit défectueux devrait être retourné à l’endroit où il a été acheté, conformément à la politique du magasin. Par la suite, tout produit défectueux dont la garantie est toujours valide peut être retourné à Honeywell.

C. Cette garantie ne couvre pas les dommages découlant des tentatives de réparation non autorisées ou de toute utilisation non conforme au présent manuel.

D. Retourner tout produit défectueux à Honeywell Consumer Products, accompagné d'une brève description du problème. Inclure une preuve d'achat et un chèque ou un mandat-poste de 10,00 US / 14,70 can. pour les frais de manutention, d'emballage et d'expédition. Prière d'indiquer nom, adresse et numéro de téléphone durant la journée. Les frais d'expédition doivent être payés à l'avance. Adresser à:

Aux États-Unis: Honeywell Attn: Returns Department 4755 Southpoint Drive Memphis, TN 38118 USA

©2001 Honeywell Tous droits réservés
