HS-120C - Ventilateur KAZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied / de table
Marque	KAZ (Honeywell)
Modèle	HS-120C
Diamètre des pales	30 cm (12 pouces)
Nombre de vitesses	4
Alimentation	120 V, 60 Hz
Fonctions principales	Oscillation, inclinaison réglable, deux hauteurs (pied ou table)
Usage	Domestique uniquement
Garantie	5 ans
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et humide ; ne pas immerger
Sécurité	Fiche polarisée ; ne pas utiliser avec variateur transistorisé ; éviter l'eau
Pièces détachées disponibles	Grilles avant/arrière, pales, bouton de pales, base, poteaux court/long, module moteur
Service client	1-800-332-1110 (sans frais)
Pays d'origine	Non spécifié (fabriqué par Honeywell)

FOIRE AUX QUESTIONS - HS-120C KAZ

Comment assembler le ventilateur en mode pied ?

Insérez le poteau long dans la base, puis le poteau court, et enfin le module moteur. Serrez chaque élément en tournant dans le sens des aiguilles d'une montre. Voir les figures 1 à 3 de la notice.

Comment assembler le ventilateur en mode table ?

Utilisez uniquement le poteau court. Insérez-le dans la base, puis fixez le module moteur. Serrez en tournant dans le sens des aiguilles d'une montre.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Enlevez la grille avant, dévissez le bouton des pales, retirez les pales. Nettoyez les grilles et les pales avec un chiffon doux et humide. Ne jamais immerger le moteur.

Comment activer l'oscillation ?

Tirez fermement le bouton d'oscillation vers le haut jusqu'à entendre deux déclics. Pour désactiver, appuyez sur le bouton. L'oscillation ne doit pas être utilisée en mode circulation d'air.

Quelles sont les précautions de sécurité importantes ?

N'utilisez jamais le ventilateur près de l'eau. Ne tirez pas sur le cordon pour le débrancher. N'utilisez pas de variateur transistorisé. Gardez les enfants à distance.

Comment utiliser le ventilateur comme circulateur d'air ?

Mettez le ventilateur en position OFF, inclinez le moteur pour que la grille avant soit dirigée vers le plafond, puis sélectionnez la vitesse désirée. N'activez pas l'oscillation.

Où puis-je acheter des pièces de rechange ?

Contactez le service client au 1-800-332-1110 ou commandez en ligne. Les pièces (grilles, pales, base, poteaux, moteur) sont disponibles avec des références comme HS-122-1.

Que faire si la fiche ne s'insère pas dans la prise ?

Tournez la fiche. Si elle ne s'insère toujours pas, consultez un électricien. Ne modifiez pas la fiche polarisée.

Le ventilateur peut-il être utilisé en extérieur ?

Non, ce ventilateur est conçu pour un usage domestique intérieur uniquement. Ne l'utilisez pas en plein air ou dans un environnement humide.

Comment ranger le ventilateur ?

Démontez-le, nettoyez-le, remettez-le dans sa boîte d'origine ou couvrez-le pour le protéger de la poussière. Rangez-le dans un endroit frais et sec.

MODE D'EMPLOI HS-120C KAZ

L'utilisation d'appareils électriques nécessite des précautions élémentaires afin de diminuer les risques d'incendie, de choc électrique ou de blessure. Parmi les précautions à observer, on compte les suivantes :

1. Utiliser uniquement ce ventilateur conformément aux directives contenues dans le présent guide d'utilisation. Tout autre usage non recommandé par le fabricant pourrait être cause d'incendie, de choc électrique ou de blessures.
2. Ce produit est conçu pour un usage domestique UNIQUEMENT, et non pour une utilisation commerciale, industrielle ou en plein air.
3. Afin de prévenir les chocs électriques, éviter de placer le ventilateur dans une fenêtre, d'immerger l'appareil, son cordon d'alimentation ou sa fiche dans l'eau ou de vaporiser du liquide sur l'appareil.
4. Ce produit est équipé d'une fiche polarisée (fiche dont l'une des lames est plus large que l'autre). Afin de réduire le risque de choc électrique, cette fiche ne peut être insérée que d'une seule manière dans la prise de.

courant polarisée. Si la fiche ne pénétre pas complètement dans la prise, tournez la fiche. Si la fiche ne s'insère toujours pas dans la prise, communiquer avec un électricien. ÉVITER de contourner le dispositif de sécurité que constitue la fiche polarisée. 5. Une étroite surveillance est recommandée au moment d'utiliser tout appareil en présence d'enfants. 6. Régler le ventilateur à la position OFF et le débrancher quand il ne sert pas ou avant de le déplacer ou de le nettoyer. 7. Pour débrancher le ventilateur, tenez la fiche et tirez pour la sortir de la prise de courant. Ne jamais débrancher l'appareil en tirant sur le cordon d'alimentation. 8. Éviter de faire fonctionner l'appareil en présence de vapeurs explosives ou inflammables. 9. Éviter de placer le ventilateur ou des pièces du ventilateur à proximité d'une flamme ou d'un appareil de cuisson ou de chauffage. 10. Éviter d'utiliser le ventilateur si la fiche ou le cordon d'alimentation est endommagé. Éviter également d'utiliser l'appareil si celui-ci a montré des signes de mauvais fonctionnement, si on l'a laissé tomber ou s'il a été endommagé de quelque façon que ce soit. (Consulter la garantie.)

1. Éviter tout contact avec des pièces mobiles du ventilateur.
2. L'utilisation d'accessoires non recommandés par le fabricant peut entraîner un danger.
3. Toujours placer l'appareil sur une surface sèche et bien horizontale.
4. Éviter de suspendre ou fixer le ventilateur au mur ou au plafond.
5. Éviter de faire fonctionner le ventilateur si son boîtier a été enlevé ou endommagé.
6. Une mauvaise connexion entre la sortie de courant alternatif et la fiche peut provoquer un échauffement excessif et la déformation de la fiche. Demander à un électricien qualifié de replacer la prise de courant.

MISE EN GARDE: Afin de réduire le risque d'incendie ou de choc électrique, ÉVITER D'UTILISER une commande de vitesse TRANSISTORISÉE avec le ventilateur.

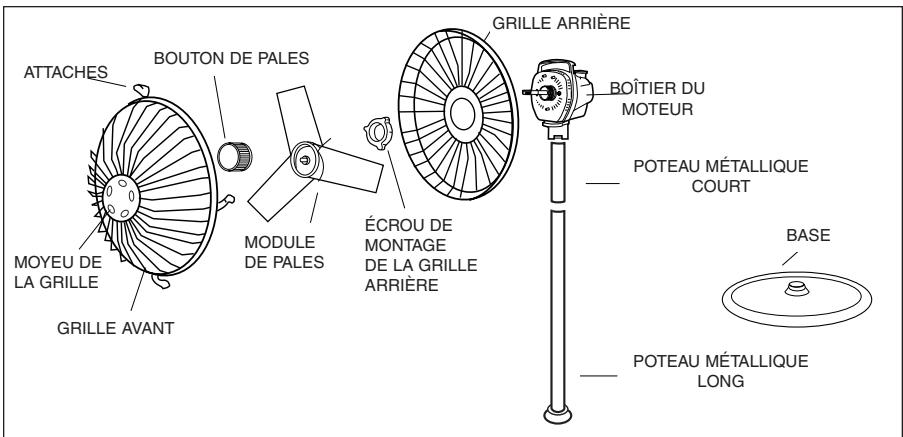

Instructions d'assemblage

Ce ventilateur se règle à deux hauteurs différentes selon l'assemblage des poteaux.

1. Ventilateur sur pied = utiliser le poteau court et le poteau long
2. Ventilateur de table = utiliser seulement le poteau court

Instructions d'assemblage du ventilateur sur PIED

• Insérer le long poteau de métal dans la base et serrer en tournant le poteau ou la base (Fig. 1).
• Insérer le poteau court dans le module base-poteau et serrer (Fig. 1).
• Insérer le module du moteur dans le poteau court et serrer en tournant le module du moteur dans le sens des

aiguilles d'une montre (Fig. 2). Passer à la section «Instructions d'assemblage des grilles».

Du ventilateur de TABLE

• Insérer le court poteau de métal dans la base et serrer en tournant le poteau ou la base (Fig. 1).
• Insérer le module du moteur dans le poteau court et serrer (Fig. 2) en tournant le module du moteur dans le sens des aiguilles d'une montre (Fig. 3).
• Passer à la section « Instructions d'assemblage des grilles».

Instructions d'assemblage des grilles

• Enlever l'écrou de montage de la grille arrière du boitier du moteur. Placer la grille arrière sur le boitier du moteur en s'assurant d'insérer les trois points soulevés situés sur le boitier du moteur dans les trois trous de la grille arrière. Serrer l'écrou de montage de la grille arrière dans le SENS DES AIGUILLES D'UNE MONTRE (Fig. 4).
• Pousser le module des pales sur l'axe du moteur, en alignant le centre du module avec la partie en forme de «D» de l'axe du moteur. Serrer le bouton retenant le module des pales en le tournant dans le SENS CONTRAIRE DES AIGUILLES D'UNE MONTRE (Fig. 5).
• Placer la grille avant sur la grille a ière (Fig. 6).
• Fixer les attaches de la grille avant à la grille arrière (Fig. 7).
• Pour changer l'angle d'inclinaison du ventilateur, il suffit d'incliner le module du moteur selon l'angle désiré.

REMARQUE: Cette opération ne peut être réalisée qu'une fois que le ventilateur est complètement assemblé.

• Placer le ventilateur sur une surface sèche et bien horizontale.
• Brancher le cordon d'alimentation dans une prise de courant murale de 120 volts.
• êter le mécanisme d'oscillation, tirer le bouton de contrôle du mécanisme d'oscillation fermement vers

le haut. Deux déclics se produisent avant que le ventilateur cesse d'osciller (Fig. 9).

• Pour actionner de nouveau le mécanisme d'oscillation, appuyer sur le bouton du mécanisme.

Utilisation du ventilateur COMME appareil de circulation d'air

• Régler le bouton de contrôle de la vitesse à la position OFF.
• Incliner le module du moteur de sorte que la grille avant soit dirigée vers le plafond.
• EVITER DE FAIRE FONCTIONNER LE MECHANISME D'OSCILLATION QUAND LE VENTILATEUR EST UTILISE COMME APPAREIL DE CIRCULATION D'AIR.
• Régler le bouton de contrôle de la vitesse à la vitesse désirée.

Nettoyage et entreposage

• Régler le ventilateur à la position OFF et le débrancher avant de le nettoyer.
• Enlever la grille avant. Dévisser le bouton de pales en le tournant DANS LE SENS DES AIGUILLES D'UNE MONTRE.
• Séparer le module des pales du boîtier du moteur.
• Nettoyer le module de pales et les grilles avec un linge doux et humide.
• EVITER de plonger le ventilateur dans l'eau et ne jamais laisser de l'eau pénétrée dans le boitier du moteur.
• ÉVITER d'utiliser de l'essence, du diluant pour peintures ou un autre produit chimique pour nettoyer le ventilateur.
• Avant de ranger le ventilateur, le démonter, le nettoyer soigneusement conformément aux instructions et le placer dans sa boîte d'origine. Il n'est pas nécessaire de démonter le ventilateur. On peut simplement le couvrir pour le protégé de la poussière. Ranger le ventilateur dans un endroit frais et sec.

Prière de spécifier le numéro de modèle et la couleur.

Article	N° de piece HS-122	Prix U.S.	Prix CAN
Grilles avant et arrêté	HS-122-1	8,00	11,75
Écrou de montage de la grille arrêté	HS-122-2	3,00	4,50
Module de pales	HS-122-4	10,00	14,70
Bouton de pales	HS-122-5	3,00	4,50
Base	HS-122-10	10,00	14,70
Poteau métallique - Court	HS-122-11	5,00	7,40
Poteau métallique - Long	HS-122-12	5,00	7,40
Module du moteur	HS-122-13	12,00	17,70

Pour parler à un représentant du service technique ou pour donner une commande, prière de communiquer avec notre Centre du Service à la clientèle, en composant sans frais le 1-800-332-1110. On peut commander 24 heures par jour, sept jours sur sept, en réglementant avec Master Card, Visa ou Discover.

Pour commander des pieces de rechange, faire le chèque ou le mandat de poste à l'ordre de Honeywell Consumer Products Business, en incluant la somme de 6,10CAN/ 4,50 US pour les frais d'expédition et de manutention. Veuillez a jouter 7p.100 pour la tips, sans outlier les taxes provinciales en vigueur.

Poster le tout à :

Service Relations Clients

Remarque: Honeywell ne peut expédier des marchandises à un numéro de boîte postale.

Merci d'avoir acheté un ventilateur Honeywell. Pour en savoir plus sur Honeywell, visitez notre site Web à www.honeywell.com

Prière de lire toutes les instructions avant de tenter d'utiliser ce produit. La carte ci-jointe doit être repliée et retournée dans les 7 jours suivant l'achat.

A. Cette garantie limite de 5 ans s'applique à la réparation ou au remplacement d'un produit responsable d'un vice de matière ou de main-d'œuvre. Cette garantie ne s'applique pas aux dégâts découlant d'un usage commercial, abusif ou déraisonnable, ni aux dégâts supplémentaires. Les défaillances résultant de l'usure normale ne sont pas considérées comme des vices de fabrication en vertu de la présente garantie.

HONEYWELL N'EST NULLEMENT RESPONSABLE DES DOMMAGES FORTUIS OU INDIRECTS, QUELS QU'ILS SOIENT. TOUTE GARANTIE IMPlicitte DE QUALITE MARCHANDE ET DE CONVENANCE RELATIVE À CE PRODUT A LA MÉME DURée LIMITE QUE LA PRÉSENTE GARANTIE. Dans certaines régions, on ne permet pas l'exclusion ou la limitation des dommages fortuits ou indirects, ni les limites de

durée applicables à une garantie implicite; par conséquent, il est possible que ces limitations ou exclusions ne s'appliquent pas dans votre cas. Cette garantie vous confère des droits précis, reconnus par la loi. Ces droits diffèrent d'une région à l'autre, et il est possible que vous en ayez d'autres. Cette garantie s'applique uniquement à l'acheteur initial de ce produit, à compter de la date de l'achat.

B. À sa discrétion, Honeywell réparera ou remplacera ce produit si on constate qu'il comporte un vice de matière ou de main-d'œuvre. Tout produit défectueux devrait être retourné à l'endroit où il a été acheté, conformément à la politique du magasin. Par la suite, tout produit défectueux dont la garantie est toujours valide peut être retourné à Honeywell.

C. Cette garantie ne couvre pas les dommages découlant des tentatives de réparation non autorisées ou de toute utilisation non conforme au guide d'utilisation.

D. Retourner tout produit défectueux à Honeywell Consumer Products, accompagné d'une brève description du problème. Inclure une preuve d'achat et un chèque ou mandat-poste de 14,70 CAN./10,00 US pour les frais de manutention, d'emballage de retard et d'expédition. Prière d'indiquer nom, adresse et numéro de téléphone durant la journée. Les frais d'expédition doivent être payés à l'avance. Adresser à :

Honeywell Attn: Returns Department 4755 Southpoint Drive Memphis, TN 38118 USA

VENTILADOR DE 12" [30 CM]

DE 4 USOS TECHMR

VENTILADOR DE 12" [30 CM]

DE 4 US05 TURBOMR

Modèle Serie HS-120

Modelo Serie HS-120C
