DB675 - Haut-parleurs de voiture POLK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Marque	Polk Audio
Modèle	DB675
Type de produit	Haut-parleurs 2 voies coaxiaux
Catégorie	Haut-parleurs de voiture
Diamètre du haut-parleur	6,5 pouces (165 mm)
Puissance admissible (RMS)	75 W
Puissance de crête	225 W
Impédance	4 ohms
Réponse en fréquence	30 Hz - 20 kHz
Niveau de pression acoustique (sensibilité)	89 dB (1W/1m)
Type de tweeter	À dôme en polymère, montable en surface ou encastré
Séparateur (filtre) inclus	Oui, externe
Profondeur de montage tweeter	22,2 mm (encastré)
Profondeur de montage haut-parleur	Environ 70 mm
Découpe requise	Diamètre 2 pouces (50,8 mm) pour tweeter
Ventilation nécessaire	Oui, dégagement adapté
Fonctions principales	Reproduction audio stéréo, montage coaxial, tweeter orientable
Entretien et nettoyage	Essuyer avec un chiffon sec, éviter les solvants
Sécurité	Ne pas dépasser les limites de puissance pour éviter distorsion
Pièces détachées et réparabilité	Contacter un revendeur agréé ou le service client Polk
Garantie	Consulter la garantie constructeur

FOIRE AUX QUESTIONS - DB675 POLK AUDIO

Quelle est la puissance recommandée pour l'amplificateur ?

Pour les DB675, utilisez un amplificateur délivrant entre 20 et 100 W RMS par canal pour éviter les dommages. Ne poussez pas un ampli de faible puissance à plein volume, cela endommage les haut-parleurs.

Comment installer le tweeter en surface ?

Utilisez la cuvette de montage en surface comme gabarit, percez deux trous de 1/8 pouce pour les vis et un trou de 3/16 pouce pour le fil. Vissez la cuvette au panneau, connectez les fils en respectant la polarité (fil rouge au +), puis enclenchez le tweeter.

Que faire si le son devient éraillé ?

Cela indique une distorsion due à un amplificateur en surcharge. Baissez immédiatement le volume. Vérifiez les réglages de l'ampli et assurez-vous qu'il n'est pas en écrêtage.

Puis-je utiliser ces haut-parleurs sans amplificateur ?

Oui, ils peuvent fonctionner avec l'autoradio, mais pour des performances optimales et éviter la distorsion, un amplificateur externe est recommandé.

Quel est le diamètre de découpe pour le haut-parleur principal ?

Le diamètre de découpe est d'environ 5,8 pouces (148 mm) pour un montage coaxial standard. Consultez le gabarit fourni.

Comment connecter le séparateur (crossover) ?

Connectez l'entrée du séparateur aux bornes de l'amplificateur, puis les sorties 'woofer' au haut-parleur principal et 'tweeter' au tweeter. Respectez la polarité : rouge au positif, noir au négatif.

Où puis-je trouver les dimensions exactes de montage ?

Les dimensions sont indiquées dans la notice d'installation. Pour le tweeter encastré : profondeur 22,2 mm, trou de 2 pouces.

Ces haut-parleurs sont-ils adaptés à une utilisation en extérieur ?

Ils sont conçus pour un usage intérieur dans un véhicule. Ne les exposez pas à l'humidité ou à la poussière excessive.

Comment entretenir les haut-parleurs ?

Nettoyez-les avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité.

Que faire si un composant est manquant ?

Contactez votre revendeur Polk ou le service client au 800-377-7655 (É-U) ou par email [e-mail]. Conservez la boîte pour le retour.

MODE D'EMPLOI DB675 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous découvrez des avaries ou s'il manque des pièces, contactez votre revendeur Polk. Conservez la boîte et l'emballage - ils assureront la protection de vos haut-parleurs en transit.

Limites d'opération

Les haut-parleurs peuvent être endommagés lorsqu'un amplificateur, quelle que soit sa puissance, est utilisé au-delà de ses limites - typiquement à la position 12h ou 13h du contrôle de volume. L'amplificateur en surcharge produit alors beaucoup de distorsion, le son devenant éraillé et rauque. Contrairement à ce que l'on pourrait penser, un haut-parleur peut être plus facilement endommagé par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance à haut volume.

Si vous éprouvez toujours des difficultés après avoir bien observé ce guide de démarrage, vérifiez toutes vos connexions. Si le problème semble provenir du haut-parleur, contactez un revendeur Polk agréé ou communiquez avec le Service à la Clientèle de Polk Audio au 800-377-7655 (du lundi au vendredi, 9h00 - 18h00 HNE - É-U seulement) ou par courriel : [e-mail]. À l'extérieur des É-U, signalez le 410-358-3600.

Figure 1

INSTALLATION DES MODÈLES OVALE db460, db570, db690

Figura 1

Assurez un dégagement adapté pour la ventilation.

Montage encastré du tweeter

GUIDE D'INSTALLATION

1. Assurez le dégagement nécessaire : le kit de montage encastré a 22,2 mm de profondeur.
2. Marquez le centre de l'endroit choisi pour l'installation et percez un trou de 2 po (50,8 mm) de diamètre à l'aide d'une scie à trou, d'une mèche ou d'un couteau.
3. Assemblez la cuvette, le crampon et la vis tel qu'indiqué, sans trop serrer.
4. Passez les fils à travers le trou rond à la base de la cuvette.
5. Insérez l'ensemble dans le trou de 2 po jusqu'à ce que la bordure du crampon soit sous la surface de montage, puis resserrez la vis. Les pattes du crampon peuvent être repliées vers l'extérieur en insérant un tournevis dans les trous de la cuvette déjà en place.
6. Connectez les fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Connectez le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
7. Installez le tweeter en l'enclenchant dans la cuvette de montage.

Figure 7

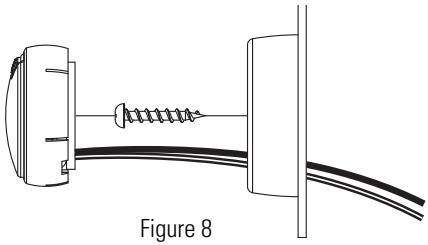

Figure 8

1. Utilisez la base de la cuvette de montage en surface comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8" (3 mm). Percez un deuxième trou (pour le fil du haut-parleur) en utilisant une mèche de 3/16" (5 mm).
2. Vissez au panneau.
3. Insérez le fil du tweeter à travers le trou à la base de la cuvette et à travers le trou de 3/16'' (5 mm) percé dans le panneau.
4. Connectez les fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Assurez-vous de bien connecter le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
5. Installez le tweeter en l'enclenchant dans la cuvette de montage.
