Marque	POLK AUDIO
Modèle	DB6501
Type de produit	Haut-parleur coaxial (système composants)
Dimensions de montage (diamètre)	5 po (127 mm)
Profondeur de montage (dessus)	2 5/16 po (58,7 mm)
Profondeur de montage (dessous)	2 7/16 po (61,9 mm)
Hauteur de grille	1 1/8 po (28,58 mm)
Impédance nominale	4 Ω
Capacité de puissance (continue)	100 W
Capacité de puissance (crête)	300 W
Réponse en fréquences	35 Hz – 23 kHz
Sensibilité	92 dB
Woofer	6 1/2 po (16,0 cm)
Tweeter	Dôme souple de 1 po (25,4 mm)
Fonctions principales	Commutateur d'atténuation du tweeter (3 positions : -3 dB, 0 dB, +3 dB) ; crossover intégré ; montage encastré possible
Alimentation	Passif (nécessite un amplificateur externe)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'eau et les produits chimiques
Sécurité	Ne pas dépasser la puissance nominale ; éviter la distorsion en réglant correctement le volume de l'amplificateur
Pièces détachées et réparabilité	Contacter le service client Polk Audio (tél. [phone], email [e-mail])
Informations générales	Notice disponible en français sur notice-facile.com

FOIRE AUX QUESTIONS - DB6501 POLK AUDIO

Comment installer les haut-parleurs DB6501 ?

Suivez les instructions de montage fournies. Utilisez les supports adaptateurs si nécessaire. Assurez-vous de connecter les câbles correctement (borne rouge au +, noire au -).

Comment régler l'atténuation du tweeter ?

Utilisez le commutateur à trois positions (-3 dB, 0 dB, +3 dB) situé sur le crossover. Choisissez la position selon vos préférences sonores et l'acoustique du véhicule.

Quelle puissance d'amplificateur est recommandée ?

Le haut-parleur supporte 100 W en continu et 300 W en crête. Utilisez un amplificateur délivrant entre 50 et 150 W RMS par canal pour éviter la distorsion.

Puis-je installer ces haut-parleurs dans ma voiture ?

Vérifiez que les dimensions de montage (diamètre 127 mm, profondeur 58,7 mm dessus) sont compatibles avec vos emplacements. Des adaptateurs peuvent être nécessaires.

Comment nettoyer les haut-parleurs ?

Nettoyez la grille et le cône avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs.

Que faire si le son est déformé ?

Vérifiez les connexions. Assurez-vous que l'amplificateur n'est pas poussé en écrêtage (son rauque). Réduisez le volume ou utilisez un ampli plus puissant.

Le tweeter ne fonctionne pas, que vérifier ?

Vérifiez les connexions des fils entre le crossover et le tweeter : le fil rouge doit être branché sur la borne +. Assurez-vous que le crossover est correctement alimenté.

Quelle est l'impédance de ces haut-parleurs ?

L'impédance nominale est de 4 Ω. Vérifiez que votre amplificateur supporte cette charge (généralement oui pour les amplis auto).

Puis-je utiliser ces haut-parleurs sans le crossover fourni ?

Non, le crossover est indispensable pour séparer les fréquences entre le woofer et le tweeter. Utilisez toujours le crossover inclus.

Où trouver des pièces de rechange ou de l'aide ?

Contactez le service client Polk Audio : 1-800-377-7655 (États-Unis/Canada) ou [e-mail]. Consultez le site www.polkaudio.com/car.

MODE D'EMPLOI DB6501 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous constatez des dommages ou s'il manque des pièces, contactez votre revendeur Polk Audio. Conservez la boîte et l'emballage—ils assureront l'efficace protection de vos haut-parleurs en cas de transit éventuel.

Un haut-parleur peut être endommagé lorsqu'un amplificateur, quelle que soit sa puissance, est poussé au-delà de ses limites (typiquement à la position 12h ou 13h du contrôle de volume). L'amplificateur surcharge alors, générant un niveau élevé de distorsion et le son devient rauque et éraillé. Contrairement à ce qu'on puisse penser, un haut-parleur peut être endommagé plus facilement par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance.

Si, après avoir suivi toutes les instructions, vous éprouvez des difficultés, vérifiez toutes vos connexions. Si le problème est relié au haut-parleur, communiquez avec votre revendeur Polk Audio ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (L-V, 9-18, HNE, Canada et É.-U. seulement). À l'extérieur des É.-U. et du Canada, composez le 410-358-3600. Vous pouvez aussi nous contacter par courriel à l'adresse: [e-mail].

Pour plus d'informations—incluant des chroniques pratiques, des FAQ et des manuels d'utilisation en ligne, visitez notre site web prime: www.polkaudio.com/car.

MODÈLE OVALE avec grille

INSTALLATION VON DB691

Retirez la bague d'espacement conçue pour montage en dessous du panneau avant d'installer la grille.

Figure 9 INSTALLATION: db651s, db651, db6501 avec JOINT D'ÉTANCHÉITE et GRILLE

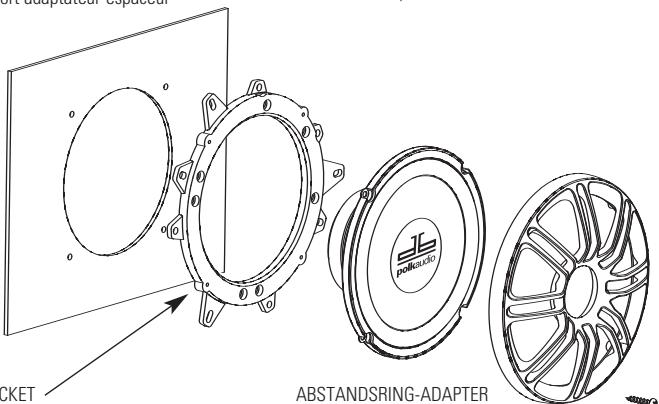

Figure 10 INSTALLATION : db6501/db651 avec grille En certains cas, un support adaptateur-espaceur pourrait être requis.

Figura 10 INSTALLAÇAO DO db6501/db651 com grade Algumas aplicações podem exigir o uso de outras espacador/suporte adaptorado. Figura 10 INSTALLAZIONE DEL db6501/db651 con griglia In alcuni casi cui pozzo essere necessario adoperare la staffa di adattamento/distanziatrice. SPACER/ADAPTER BRACKET (for db6501/db651 driver installation only) SOPORTE ESPACIADOR/ADAPTADOR (solamente para la instalacion de los excitadores db6501 y db651) SUPPORT ADAPTATEUR-ESPACEUR (pour l'installation des transducteurs, db6501/db651 seulement) ABSTANDSRING-ADAPTER (nur für die db6501/db651-Treiber-Installation) ESPACADOR/SUPORTE ADAPTADOR (apenas para instalação dos modelos db6501/db651) STAFFA DI ADATTAMENTO/DISTANZIATRICE (solo per l'installazione del driver db6501/db651)

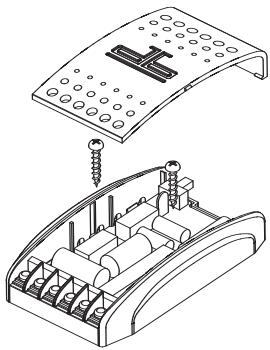

Figure 11 CROSSOVER MOUNTING Allow for ventilation clearance. Figura 11 MONTAJE DE CROSSOVER Deje espacio para la ventilacion Figure 11 MONTAGE DU SÉPARATEUR Assurez un dégagement suffisant pour la ventilation. Abbildung 11 CROSSOVER-INSTALLATION Lassen Sie Freiraum zur Lüftung. Figura 11 MONTAGEM DO CROSSOVER Deixar espoço para ventilação. Figura 11 FISSAGGIO DEL CROSSOVER Lasciare spazio sufficiente per la circolazione dell'aria.

Un commutateur à trois positions (-3dB, 0dB, +3dB) vous permet d'ajuster le niveau du tweeter selon vos préférences et l'acoustique de votre voiture.

HOCHTÖNERABSCHWÄCHUNGS-SCHALTER Dieser Schalter mit 3 Positionen (-3 dB, 0 dB, +3 dB) ermöglicht es Ihr den Hochtönerpegel auf den für Ihr Auto und Ihr System richtigen Wert einzustellen. Figura 12 CHAVE DE ATENUÇÃO DO TWEETER Uma chave de tres posições (-3dB, 0dB, +3dB) permite que o; nível de sinal do tweeteter estáNJajstado para obter o equilibrio tonal correto para seu voceulo eSYSTEMA. Figura 12 COMANDO DI ATTENUAZIONE TWEETER Un selektore a tre posizioni (-3 dB, 0 dB, +3 dB) permette di regolare il livello del tweeter per ottenere il bilanciamento dei toni adatto all'autoveicolo e all'impianto. Figure 13 TWEETER ATTENUATION WIRE LOOP Cut this wire to reduce tweeter level 3dB. Figura 13 BUCLE CONDUCTOR DE ATENUACION DE TWEETER Corte este conductor para reducir el nivel de tweeter en 3dB. Figure 13 BOUCLE DE FIL POUR ATTENUATION DU TWEETER Coupez ce fil pour réduire le niveau du tweeter de 3dB. Abbildung 13 HOCHTÖNERABSCHWACHUNGS-DRAHTSCHLAUFE Schneiden Sie diesen Draht durch, um den Hochtönerpegel um 3dB zu senken. Figura 13 LOOP DE ATENUÇÃO DO TWEETER Corte este fio para reduzir o; nivel de sinal do tweeteter em 3dB. Figura 13 ANELLO CONDUTTORE DI ATTENUAZIONE TWEETER Tagliare quello cavo per ridurre il livello del tweeter di 3dB.

Figure 14

TWEETER MOUNTING

1. Assurez un dégagement ajustat-le kit de montage encastré à une profondeur de 7 / 8" (22,2 mm).
2. Marquez le centre de l'endroit d'installation choisi et faites un trou de 2 po (50,8 mm) de diamètre à l'aide d'une scie-cloche, d'un foret ou d'un couteau tout usage.
3. Assemblez la coupelle, le crampon et la vis tel qu'indiqué, ne pas trop serrer.
4. Passez les fils à travers le trou rond à la base de la coupelle.
5. Insérez l'ensemble dans le trou de 2 p jusqu'à ce que la cordure du crampon pénè
6. Connectez les fils des bornes «tweeter » du séparateur aux fils des tweeters à l'aide des connecteurs rapides. Assurez-vous de connecter le fil rouge (+) du tweeter à la borne (+) de la sortie «tweeter » du séparateur.
7. Montez le tweeter en l'enclenchant dans la coupelle.

HOCHTÖNER-MONTAGE

1. Utilisant la base de la coupelle comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8'' (3 mm). Percez un deuxième trou (pour le fil de haut-parleur) utilisant une mèche de 3/16'' (5 mm).
2. Vissez la coupelle à la surface du panneau.
3. Passez le fils du tweeter à travers le trou à la base de la coupelle et à travers le trou de 3/16 (5 mm) déjà perçu dans le panneau.
4. Connectez les câbles des terminaux du tweeter du crossover aux câbles du tweeter avec des connecteurs à pression. Assurez-vous de connecter le câble rouge du tweeter à la terminal (+) du tweeter du crossover.
5. Monte le tweeter faisant encaisser à pression dans la coupole de montage.

HOCHTÖNER-MONTAGE
