DB6500 - Haut-parleurs coaxiaux POLK AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleurs coaxiaux 2 voies
Marque	POLK AUDIO
Modèle	DB6500
Diamètre du haut-parleur	6,5 pouces (165 mm)
Puissance admissible (RMS)	100 W
Puissance en crête	300 W
Impédance	4 ohms
Sensibilité	91 dB
Réponse en fréquence	45 Hz - 22 kHz
Profondeur de montage	54 mm
Type de tweeter	Tweeter à dôme en polymère
Montage du tweeter	Encastré ou en surface (kit inclus)
Crossover	Séparateur externe inclus
Matériau du cône	Polypropylène
Aimant	Ferrite
Poids unitaire	0,7 kg
Alimentation	Passive (via amplificateur externe)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas dépasser la puissance de l'amplificateur pour éviter la distorsion et l'endommagement.
Pièces détachées et réparabilité	Contacter le service client Polk Audio pour les pièces de rechange. Réparation par un professionnel.
Informations générales	Fabriqué par Polk Audio, USA. Garantie limitée (voir notice).

FOIRE AUX QUESTIONS - DB6500 POLK AUDIO

Comment installer les haut-parleurs DB6500 ?

Assurez un dégagement adéquat pour la ventilation. Marquez et percez un trou de 2 pouces (50,8 mm) pour le montage du tweeter. Connectez les fils au séparateur en respectant la polarité (fil rouge au +). Fixez la cuvette de montage et enclenchez le tweeter. Pour les ovales, suivez le guide d'installation spécifique.

Quelle est la puissance recommandée pour l'amplificateur ?

Un amplificateur de 20 à 100 W RMS par canal est recommandé. Évitez de pousser un ampli de faible puissance à fond pour ne pas générer de distorsion qui endommagerait les haut-parleurs.

Puis-je monter le tweeter en surface ?

Oui, le kit de montage inclut une cuvette pour montage en surface. Utilisez le gabarit pour marquer les trous, percez avec une mèche de 1/8" (3 mm) et vissez la cuvette au panneau. Passez le fil et connectez le tweeter.

Comment connecter le câblage au séparateur ?

Connectez les fils des haut-parleurs aux bornes du séparateur : le fil rouge à la borne positive (+) et le fil noir à la négative (-). Pour le tweeter, utilisez les cosses fournies et reliez la sortie 'tweeter' du séparateur au tweeter en respectant la polarité.

Que faire si le son est distordu ?

La distorsion est souvent causée par un amplificateur poussé au-delà de ses limites. Baissez le volume de l'ampli. Si le problème persiste, vérifiez toutes les connexions et assurez-vous que l'impédance totale correspond à celle de l'ampli.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est d'environ 54 mm (2,125 pouces). Assurez-vous que l'espace derrière le panneau est suffisant pour le haut-parleur et l'aimant.

Ces haut-parleurs sont-ils étanches ?

Non, les haut-parleurs DB6500 ne sont pas conçus pour une exposition directe à l'eau. Ils sont destinés à une installation intérieure dans un véhicule ou un local sec.

Où trouver des pièces de rechange ?

Contactez le service clientèle de Polk Audio au 800-377-7655 (États-Unis) ou par email à [e-mail]. Pour les autres régions, appelez le 410-358-3600.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants, produits abrasifs ou liquides qui pourraient endommager le cône ou le tweeter.

Quelle est la garantie ?

La garantie est limitée et les conditions sont détaillées dans la notice. En cas de défaut, contactez votre revendeur Polk agréé ou le service client.

MODE D'EMPLOI DB6500 POLK AUDIO

Inspectez vos haut-parleurs avec soin. Si vous découvrez des avaries ou s'il manque des pièces, contactez votre revendeur Polk. Conservez la boîte et l'emballage - ils assureront la protection de vos haut-parleurs en transit.

Les haut-parleurs peuvent être endommagés lorsqu'un amplificateur, quelle que soit sa puissance, est opéré au-delà de ses limites - typiquement à la position 12h ou 13h du contrôle de volume. L'amplificateur surcharge produit alors beaucoup de distorsion, le son devenant éraillé et rauque. Contrairement à ce qu'on puisse penser, un haut-parleur peut être plus facilement endommagé par un amplificateur de faible puissance poussé au-delà de ses limites que par un amplificateur de haute puissance à haut volume.

Si vous éprouvez toujours des difficultés après avoir bien observé ce guide de démarriage, vérifiez toutes vos connexions. Si le problème semble provenir du haut-parleur, contactez votre revendeur Polk agréé ou communiqué avec le Service à la Clientèle de Polk Audio au 800-377-7655 (du lundi au vendredi, 9h00 - 18h00 HNE - É-U seulement) ou par courriel: [e-mail]. À l'extérieur des É-U, signalez le 410-358-3600.

Figure 1

INSTALLING db460, db570, db690 OVAL MODELS

Assurez un dégagement ajusté pour la ventilation.

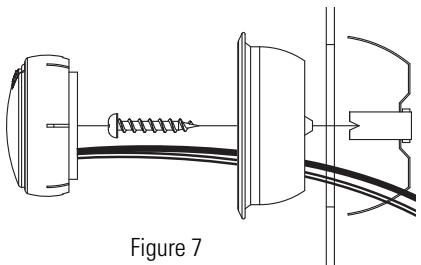

Montage encastre du tweeter

GUIDE D'INSTALLATION

1. Assurez le dégagement nécessaire: le kit de montage encastré a 22,2mm de profondeur.
2. Marquez le centre de l'endroit choisi pour l'installation et percez un trou de 2 po (50,8mm) de diamètre à l'aide d'une scie à trou, d'une mèche ou d'un couteau.
3. Assemblez la cuvette, le crampton et la vis tel qu'indiqué, sans trop serrer.
4. Passez les fils à travers le trou rond à la base de la cuvette.
5. Insérez l'ensemble dans le trou de 2 po jusqu'à ce que la cordure du cramon soit sous la surface de montage, puis resserrez la vis. Les pattes du cramon peuvent être repliées vers l'extérieur en insérant un tournevis dans les trous de la cuvette déjà en place.
6. Connectez des fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Connectez le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
7. Installez le tweeter en l'enclenchant dans la cuvette de montage

Figure 7

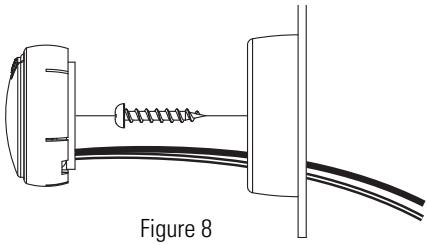

Figure 8

1. Utilisant la base de la cuvette de montage en surface comme gabarit, marquez les trous de vis puis percez le panneau à l'aide d'une mèche de 1/8" (3mm). Percez un deuxième trou (pour le fil du haut-parleur) utilisant une mèche de 3/16" (5mm).
2. Visez la cuvette de montage en surface au panneau.
3. Insérez le fil du tweeter à travers le trou à la base de la cuvette et à travers le trou de 3/16" (5mm) percé dans le panneau.
4. Connectez des fils entre les tweeters et les bornes "tweeter" du séparateur en utilisant les cosses. Assurez-vous de bien connecter le fil rouge de la borne (+) de la sortie tweeter du séparateur à la borne (+) du tweeter.
5. Installez le tweeter en l'enclenchant dans la cuvette de montage.
